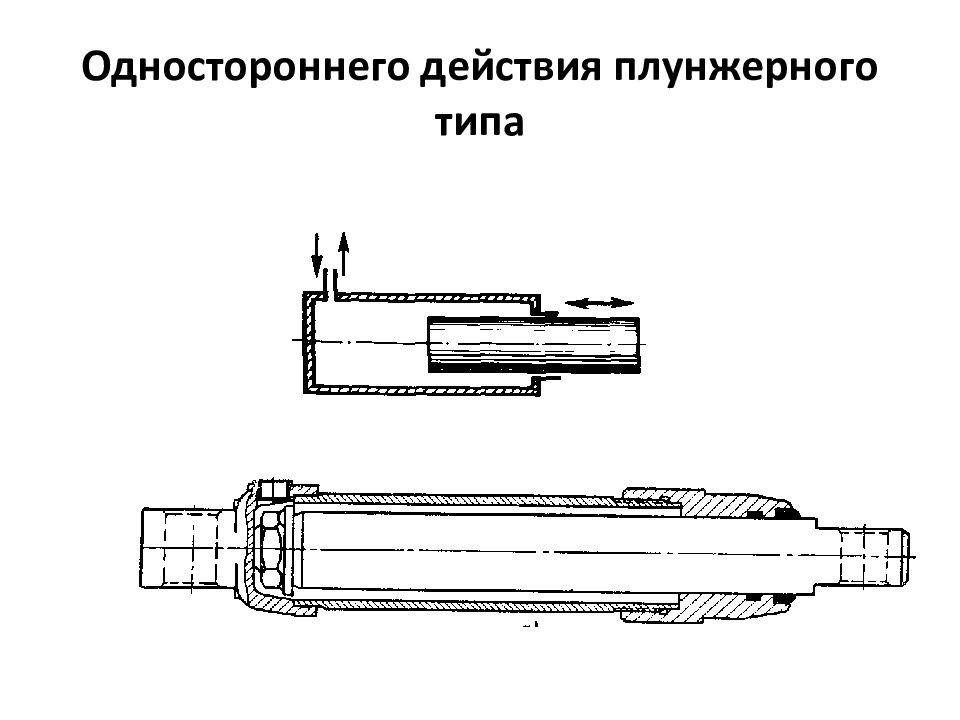

ГИДРОДВИГАТЕЛИ ВОЗВРАТНО-ПОСТУПАТЕЛЬНОГО ДВИЖЕНИЯ (ГИДРОЦИЛИНДРЫ)

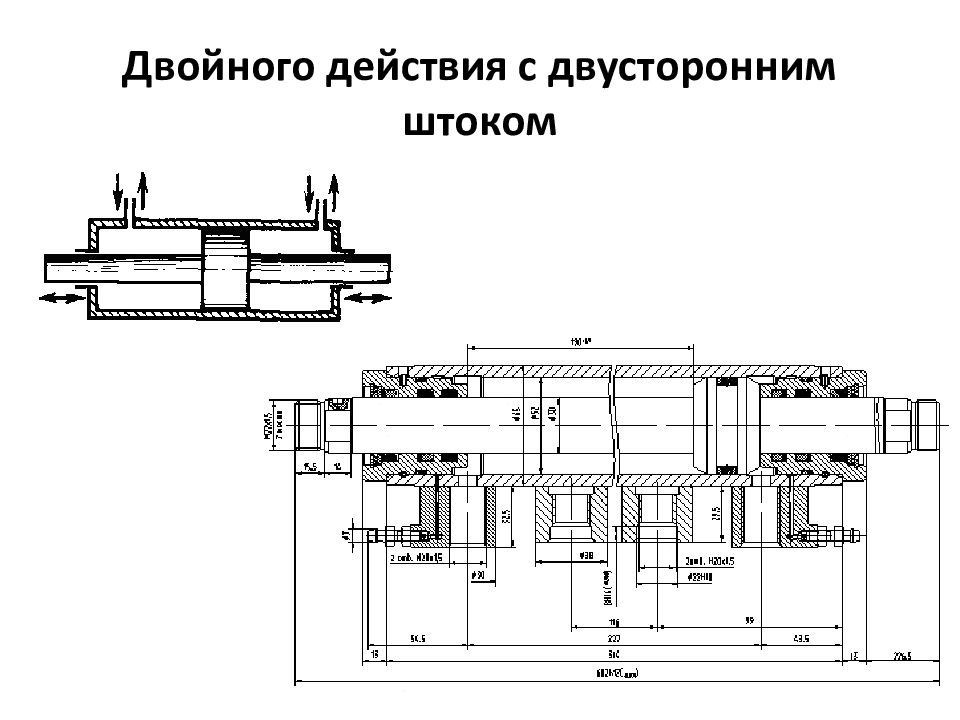

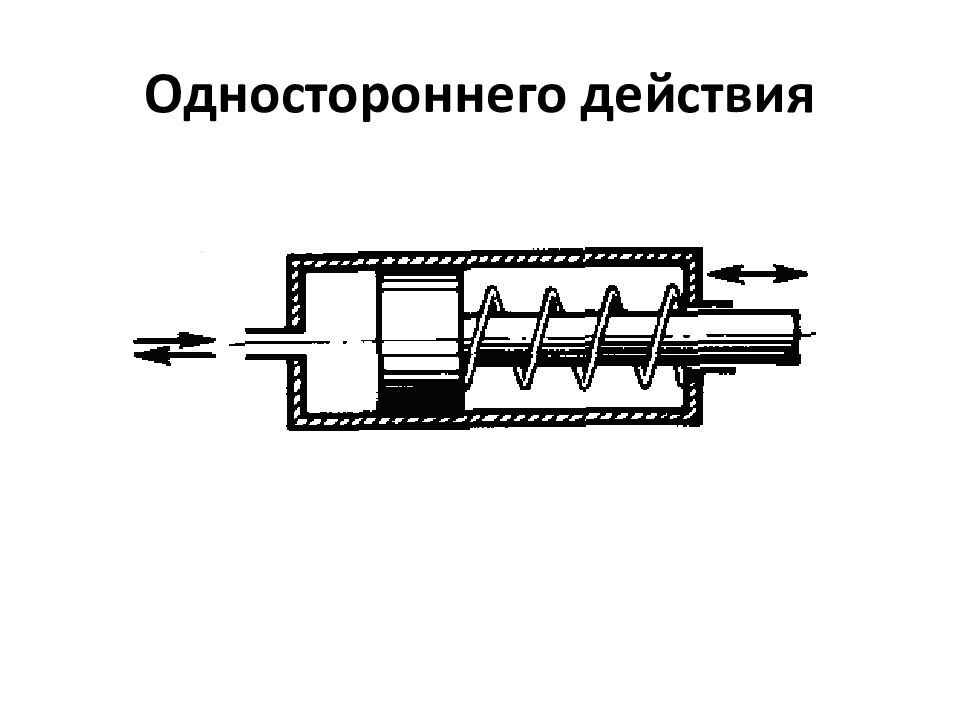

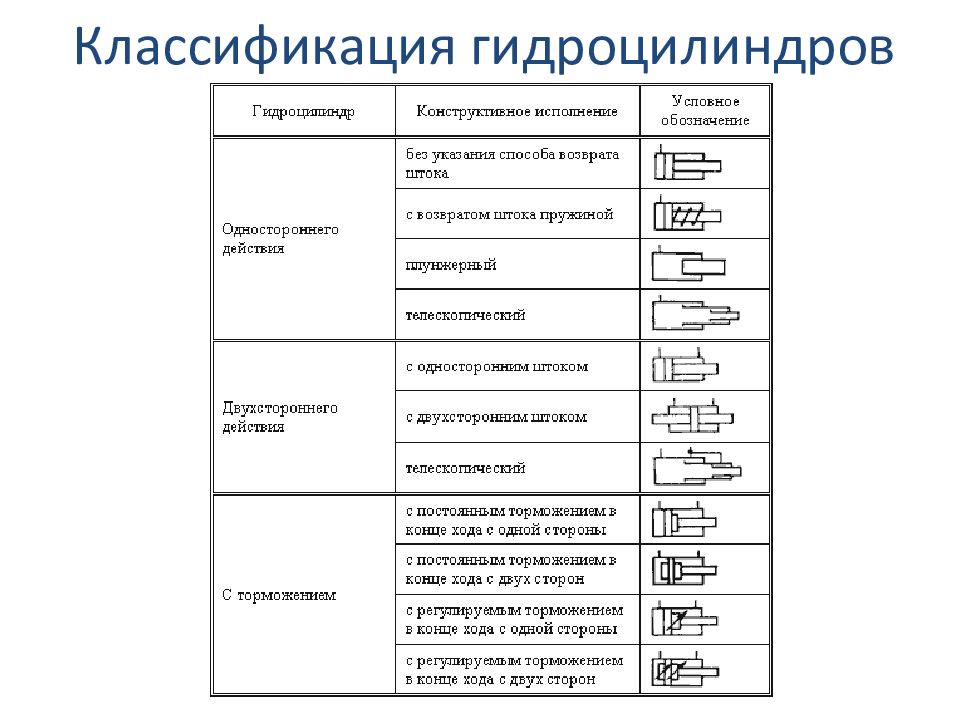

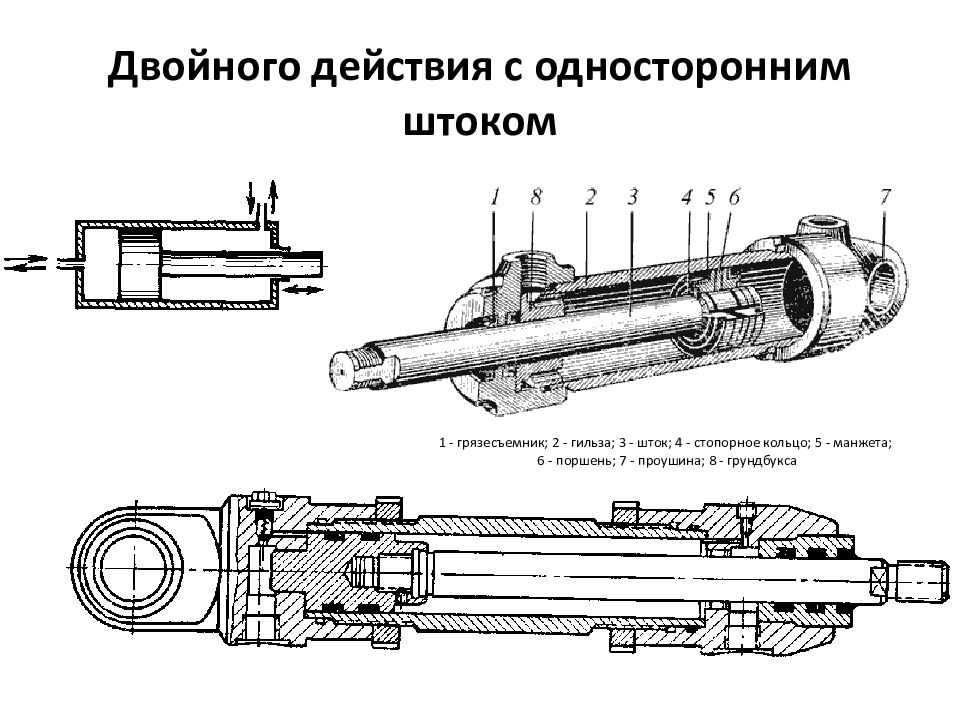

1 - грязесъемник; 2 - гильза; 3 - шток; 4 - стопорное кольцо; 5 - манжета; 6 - поршень; 7 - проушина; 8 - грундбукса

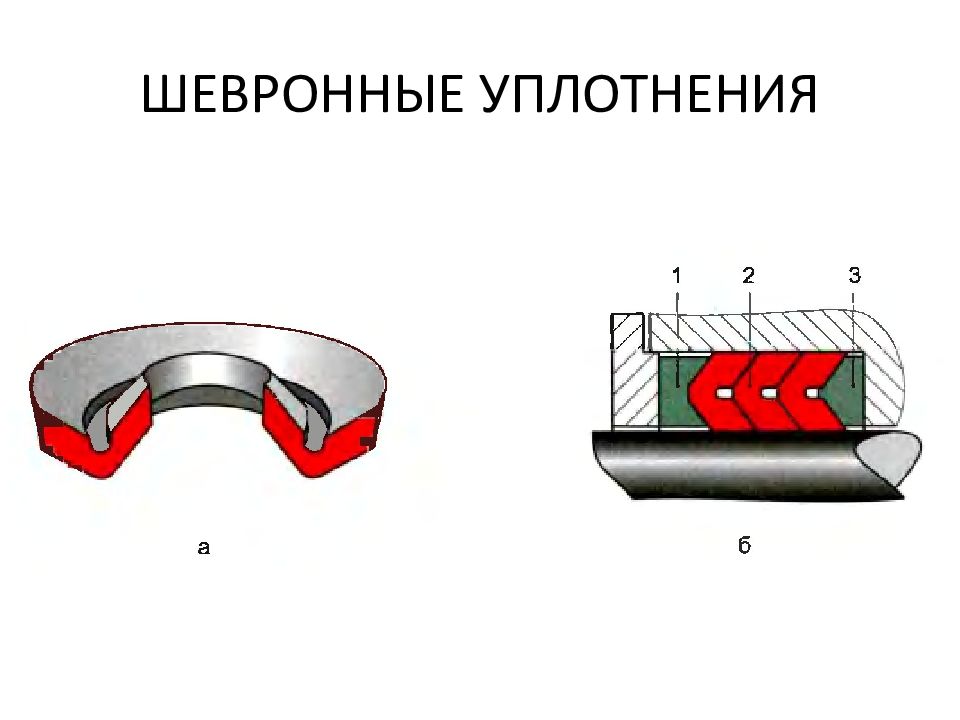

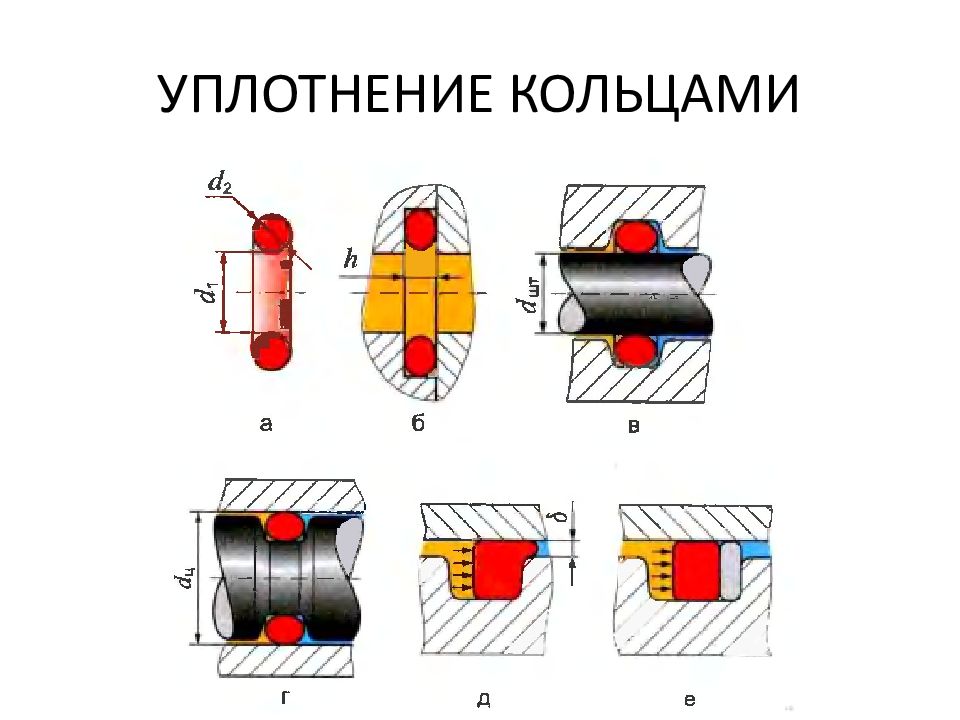

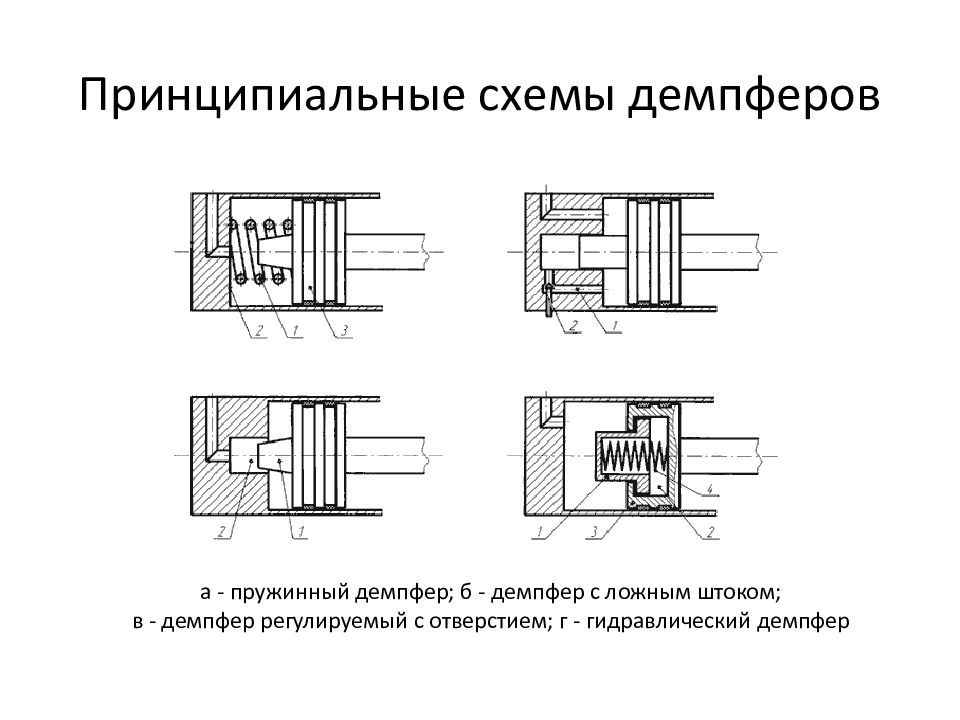

а - пружинный демпфер; б - демпфер с ложным штоком; в - демпфер регулируемый с отверстием; г - гидравлический демпфер

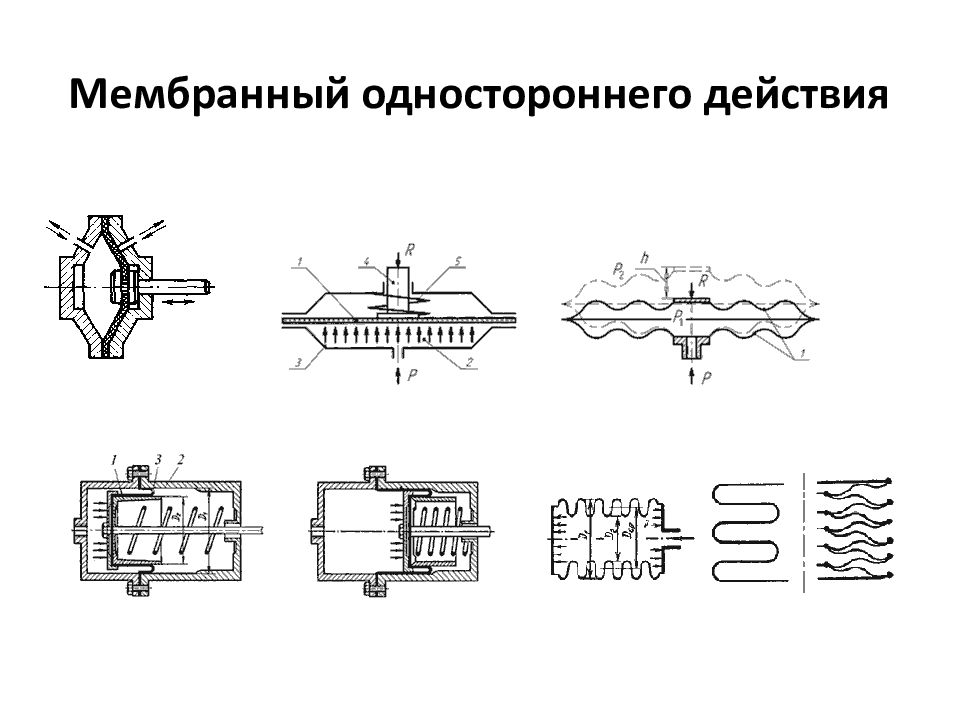

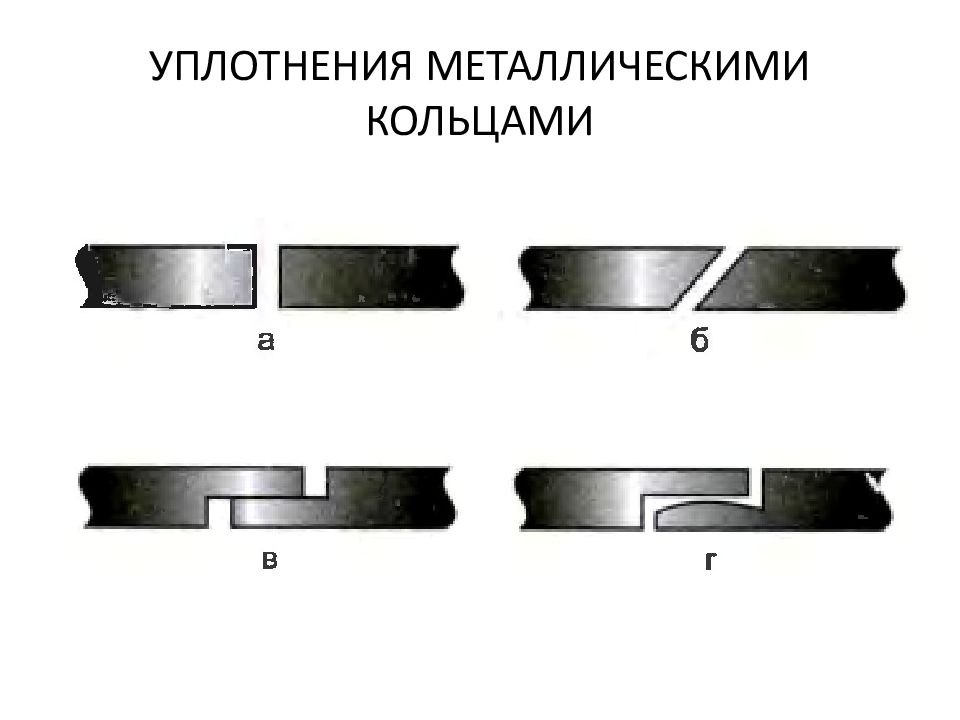

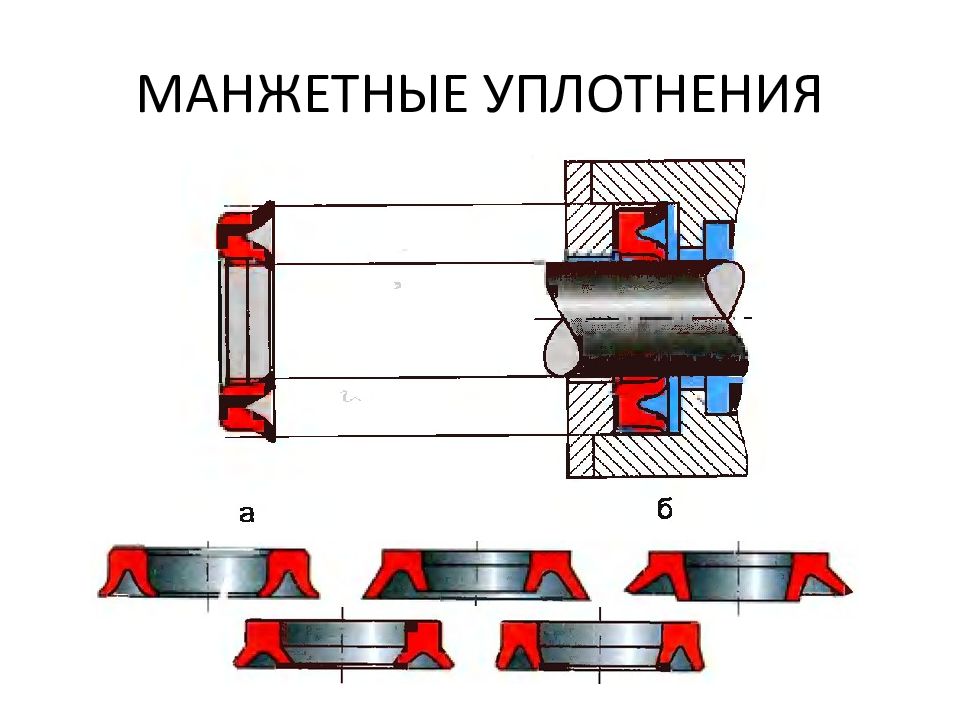

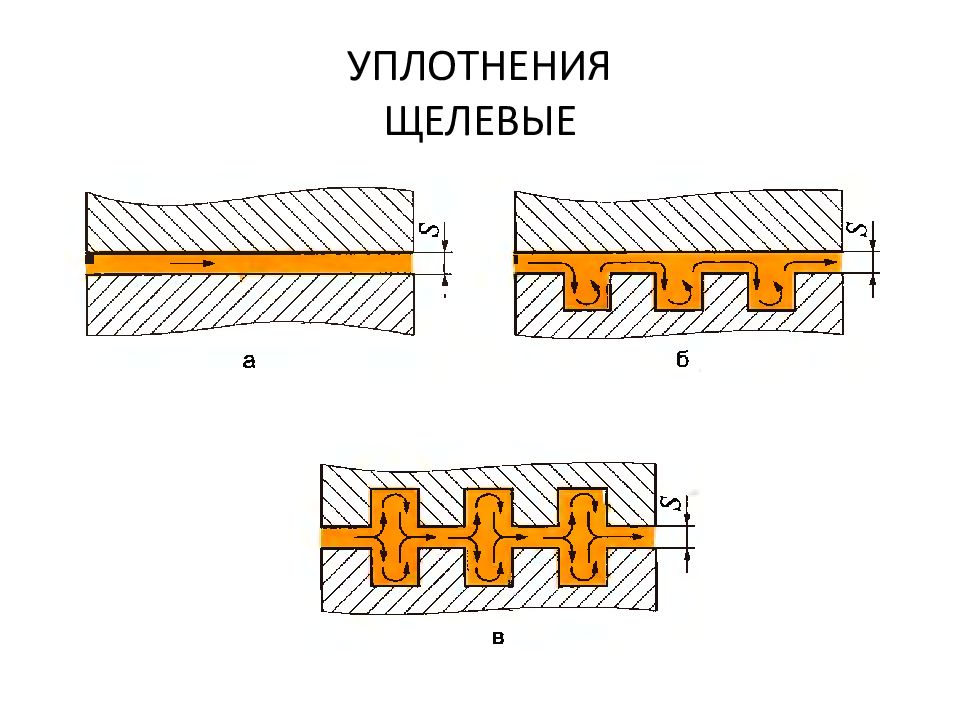

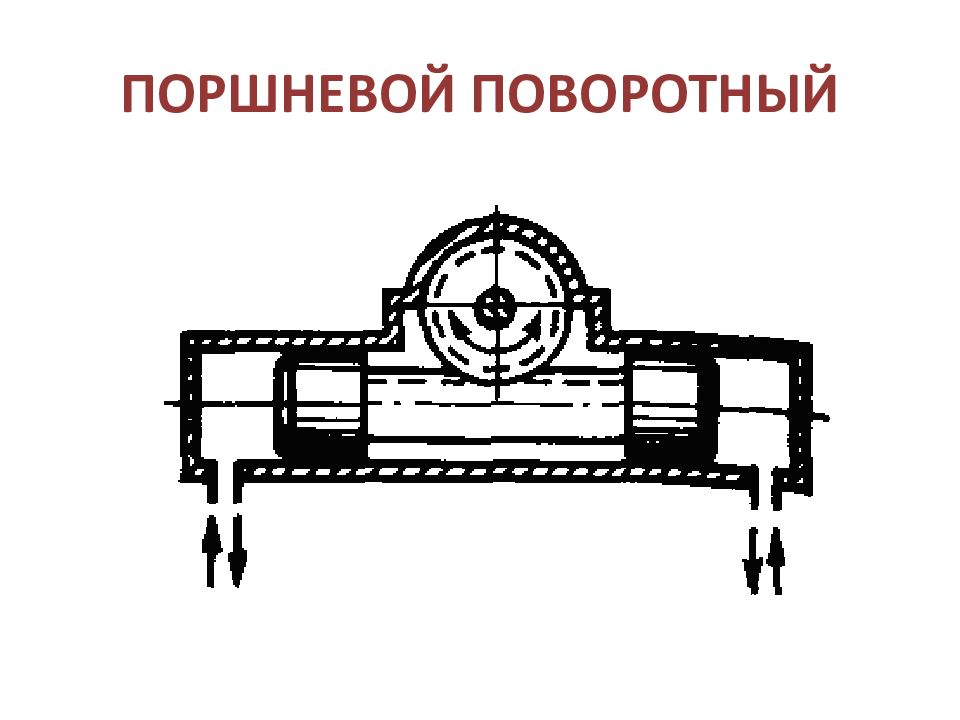

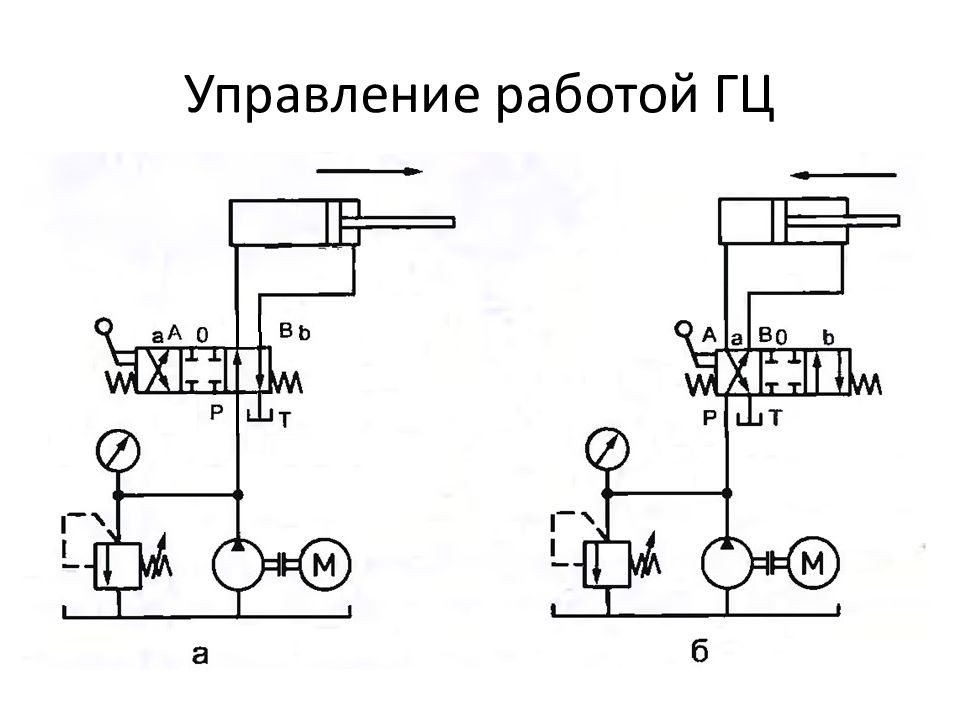

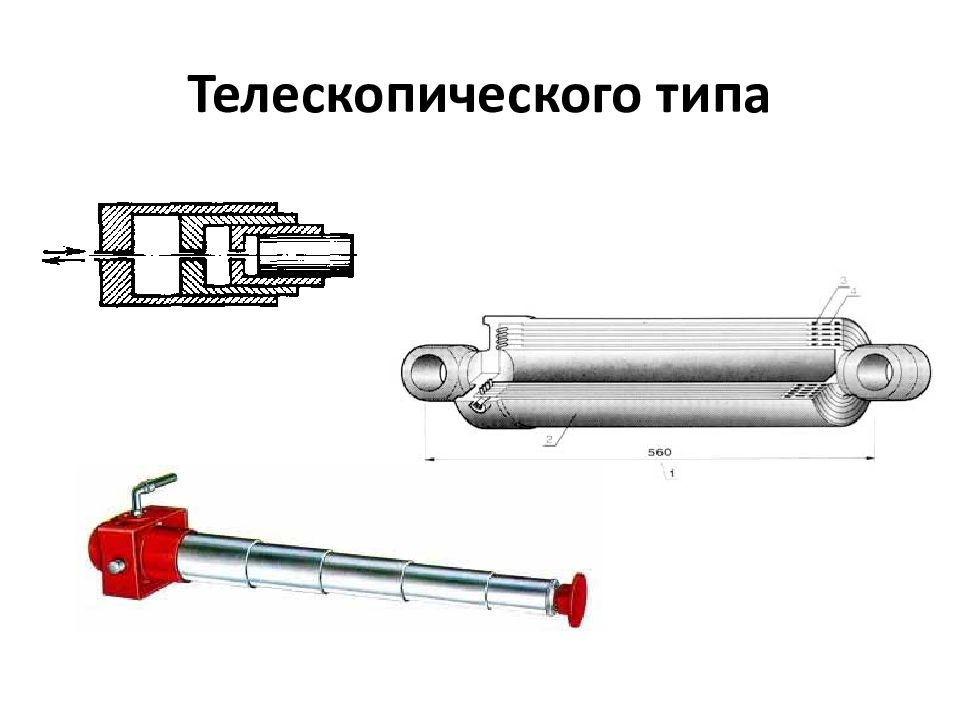

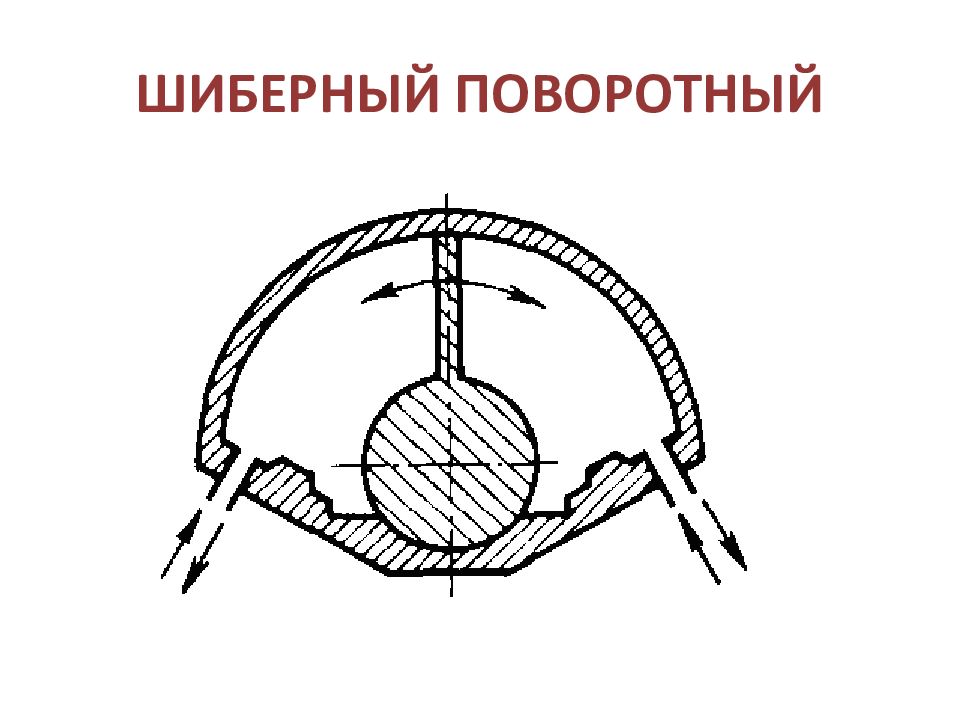

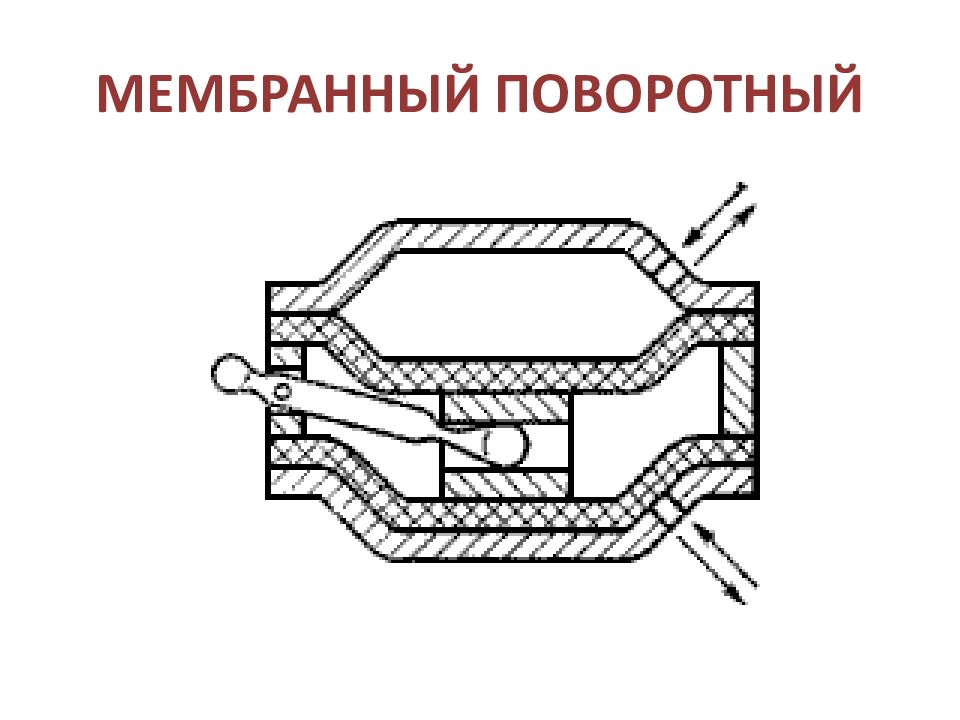

ГИДРОДВИГАТЕЛИ ВОЗВРАТНО-ПОВОРОТНОГО ДВИЖЕНИЯ (МОМЕНТНЫЕ ГИДРОЦИЛИНДРЫ)

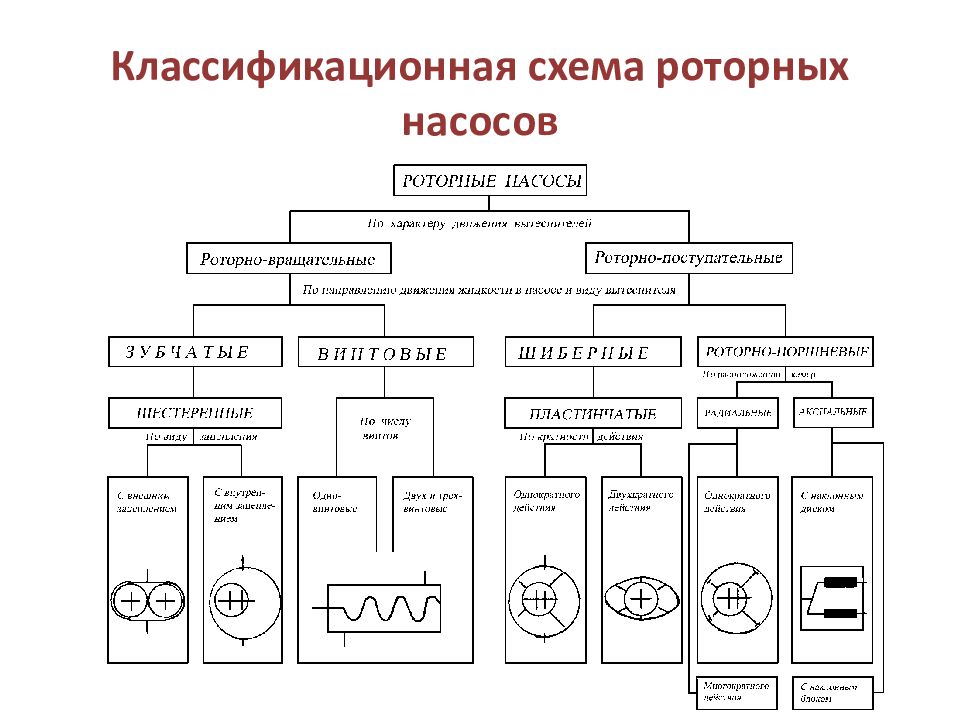

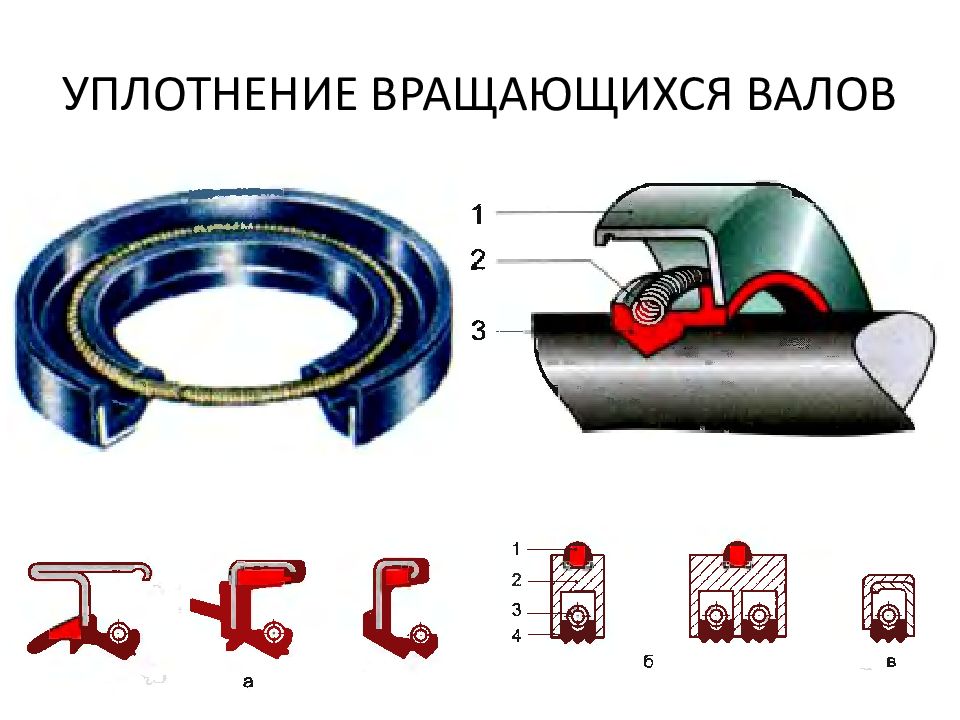

ГИДРОМАШИНЫ ВРАЩАТЕЛЬНОГО ДВИЖЕНИЯ (НАСОСЫ, ГИДРОМОТОРЫ)

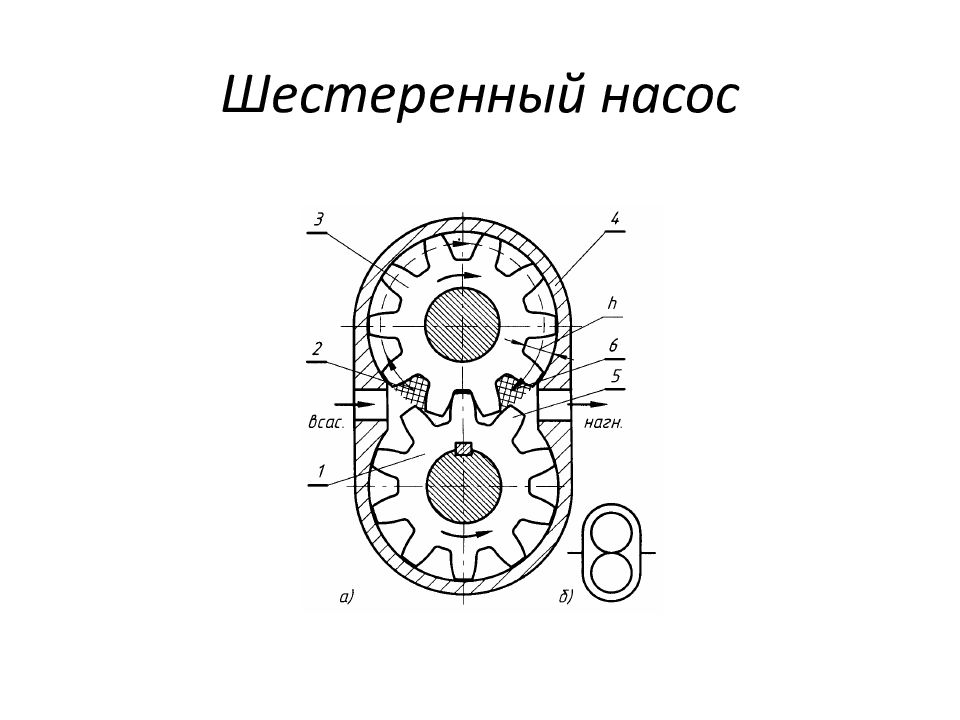

а) с эвольвентным зацеплением; б) героторный

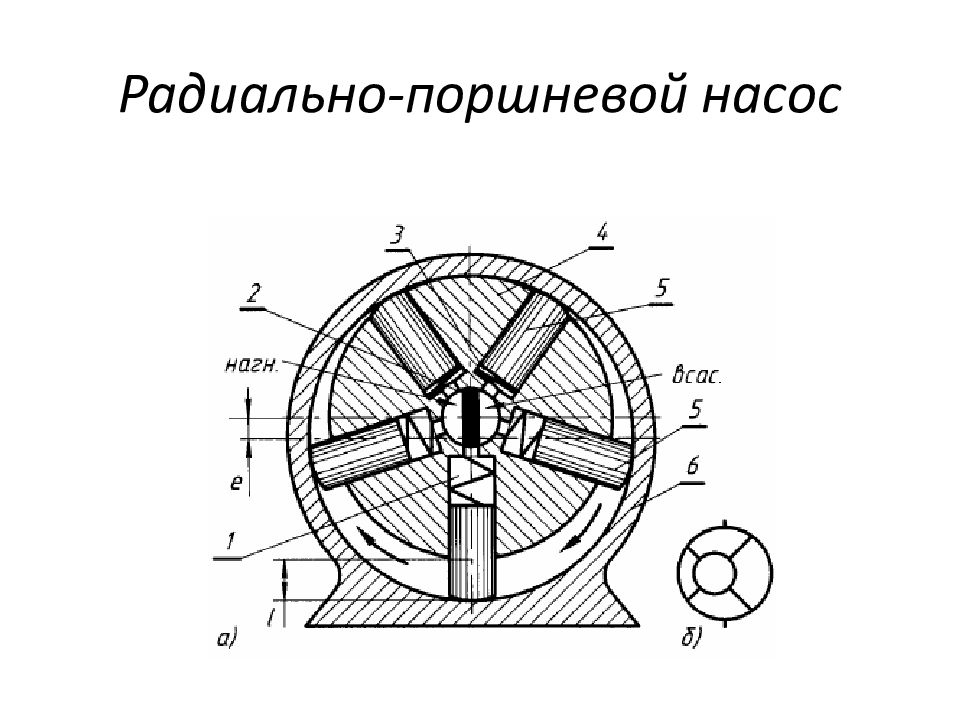

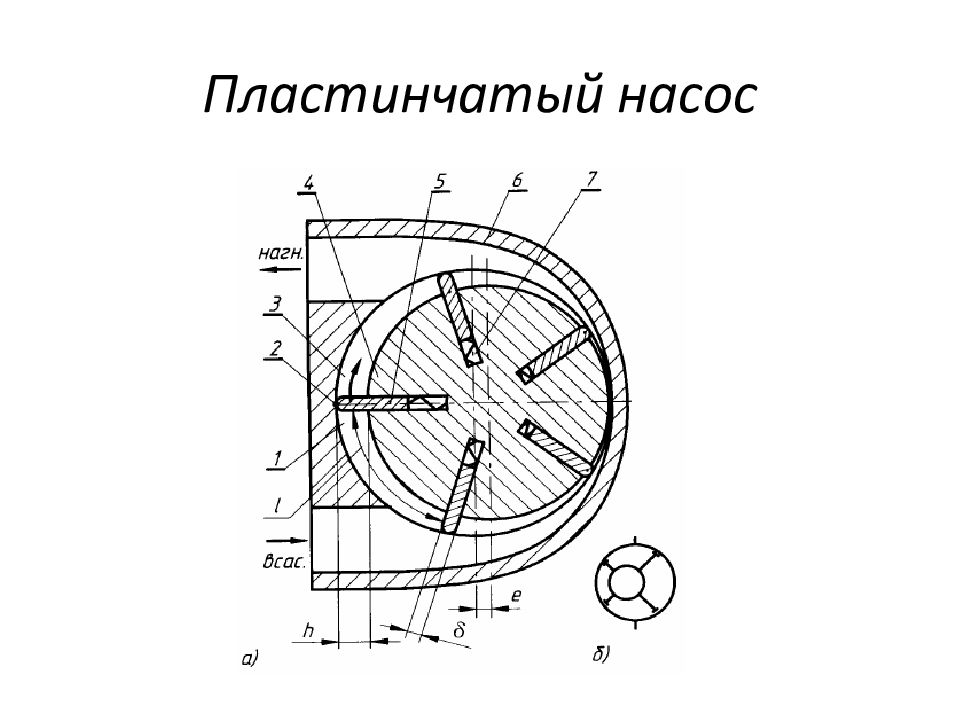

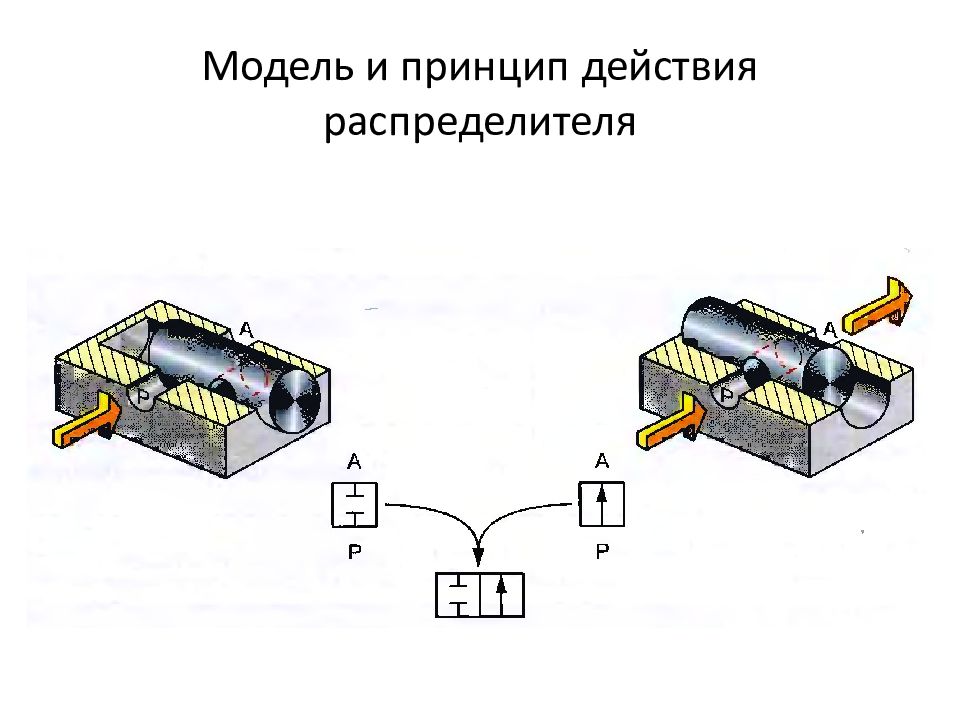

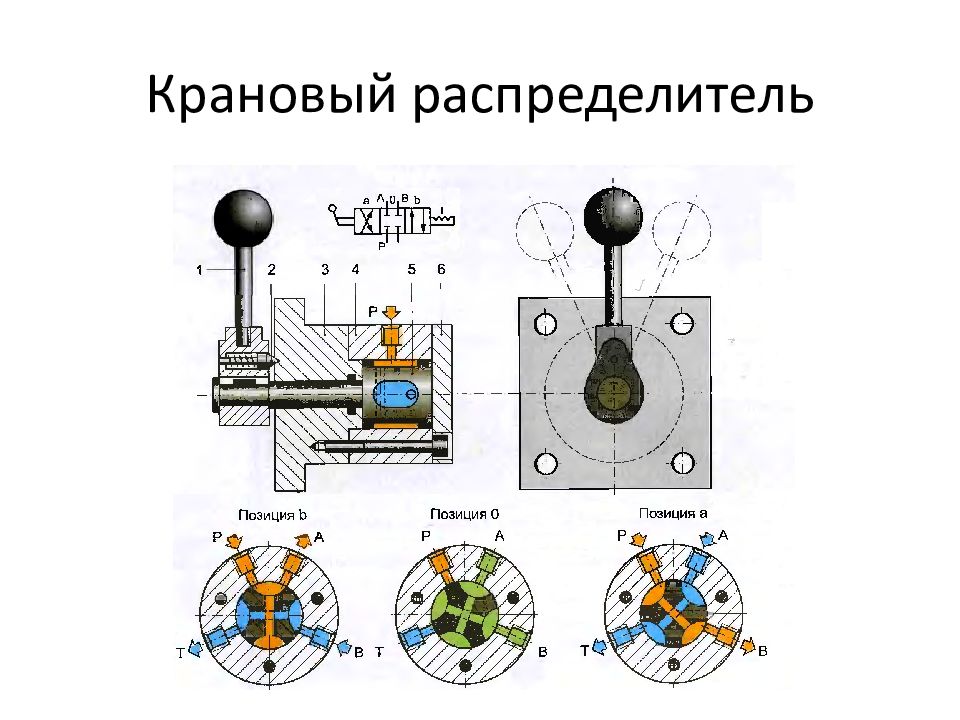

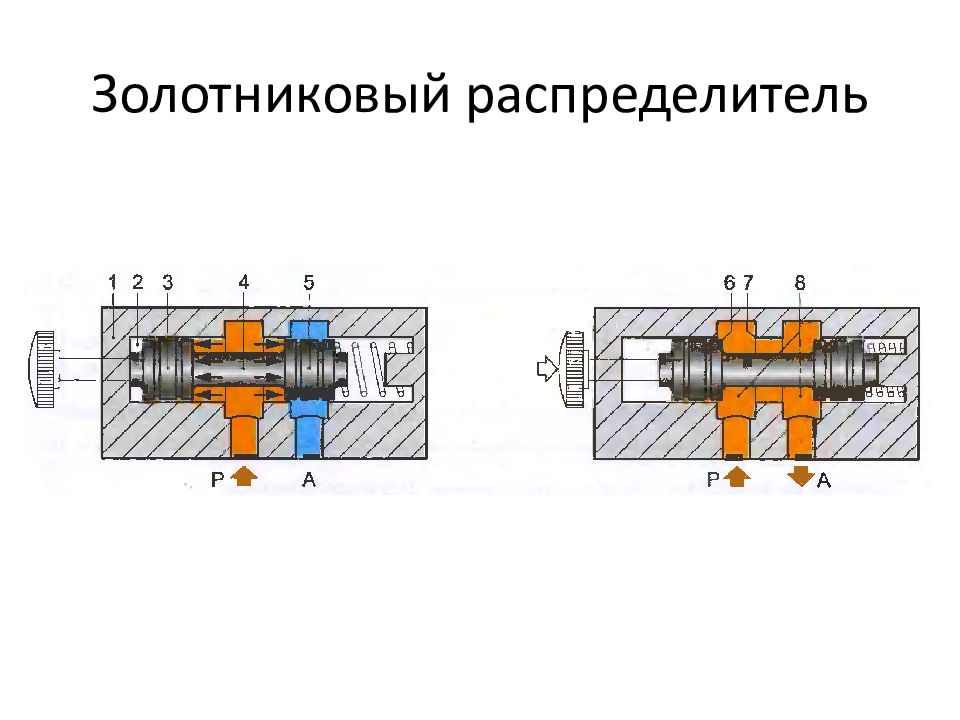

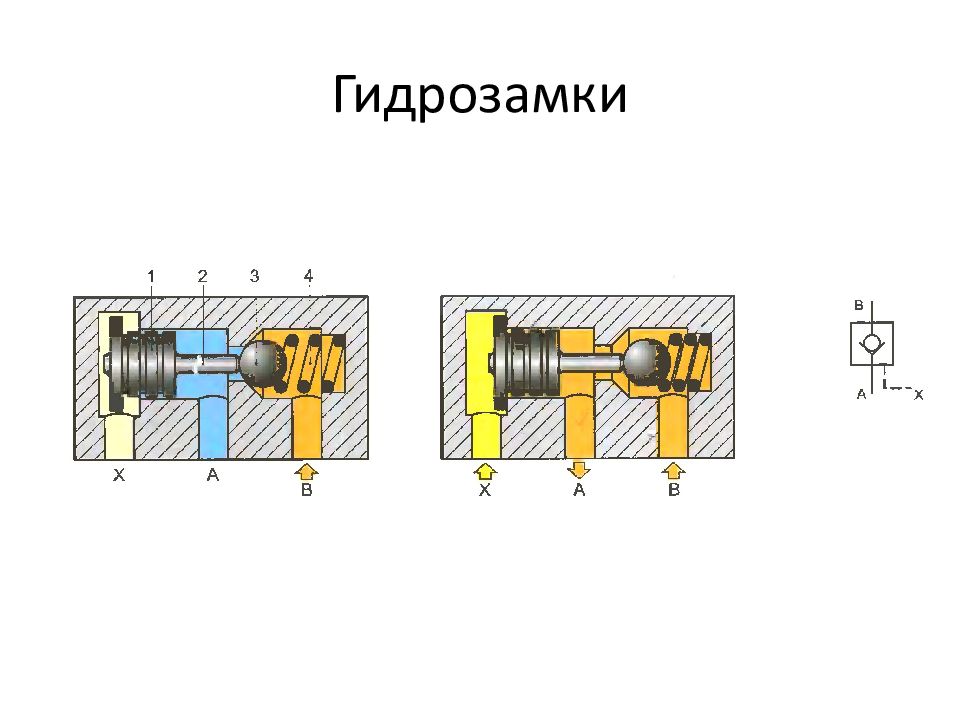

Гидроклапаны

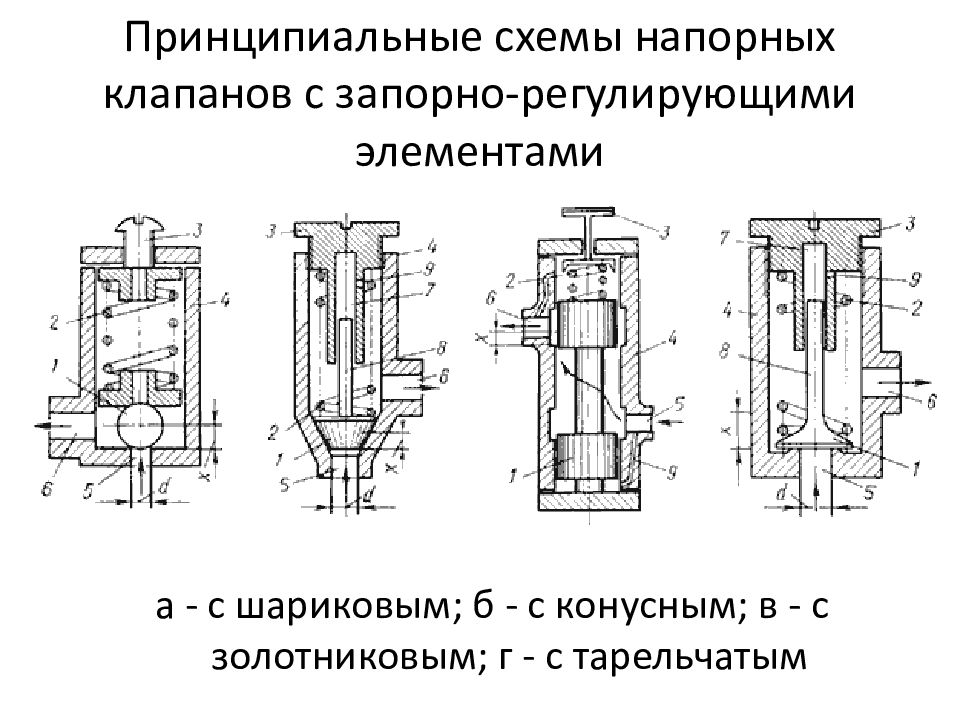

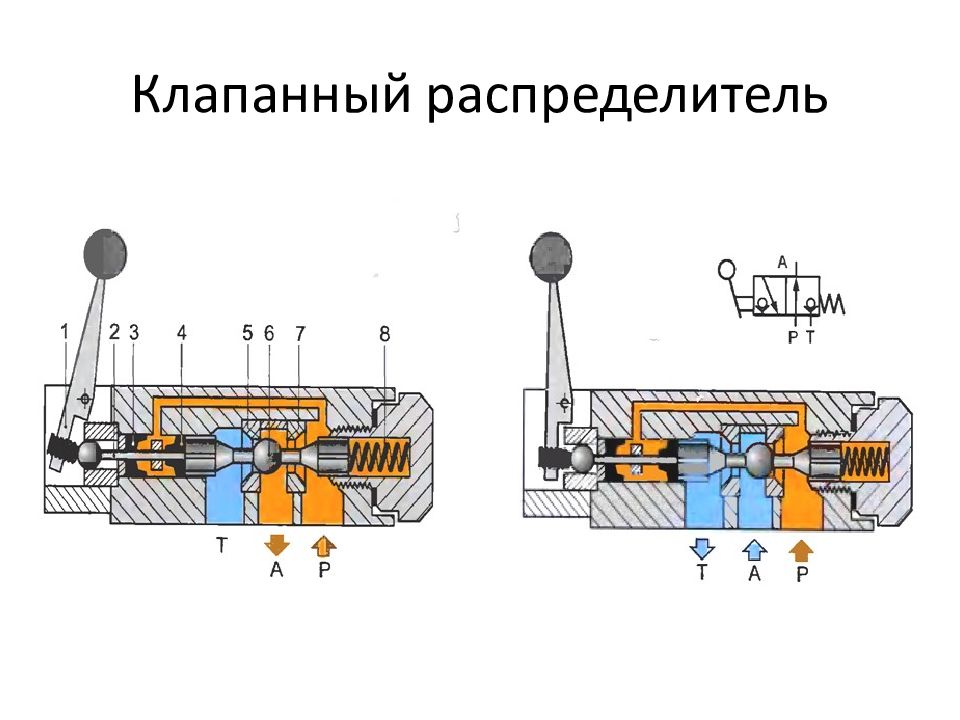

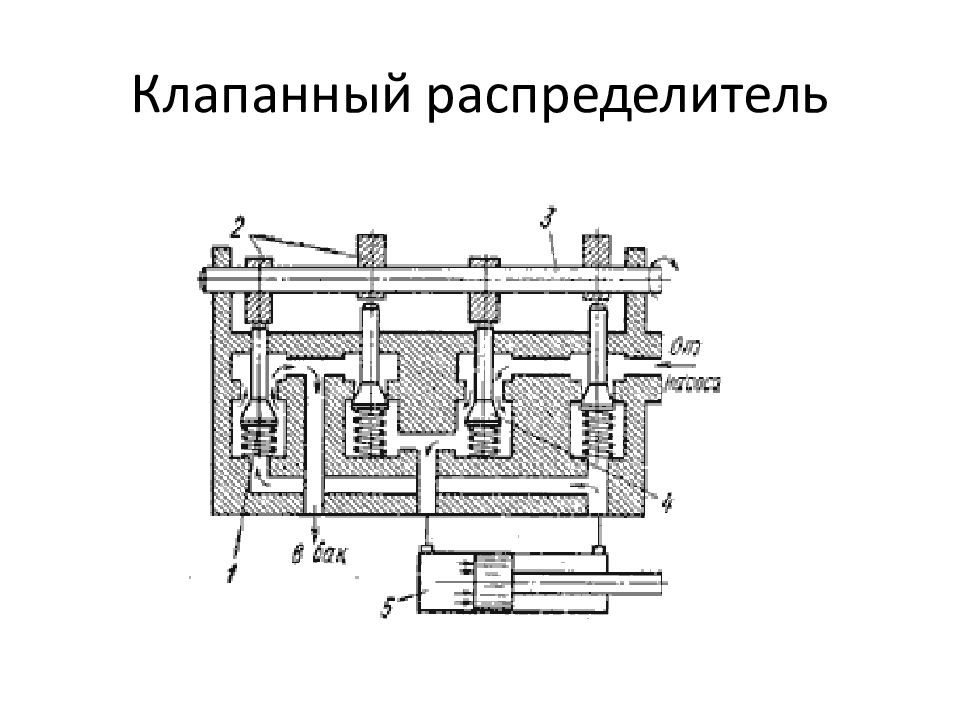

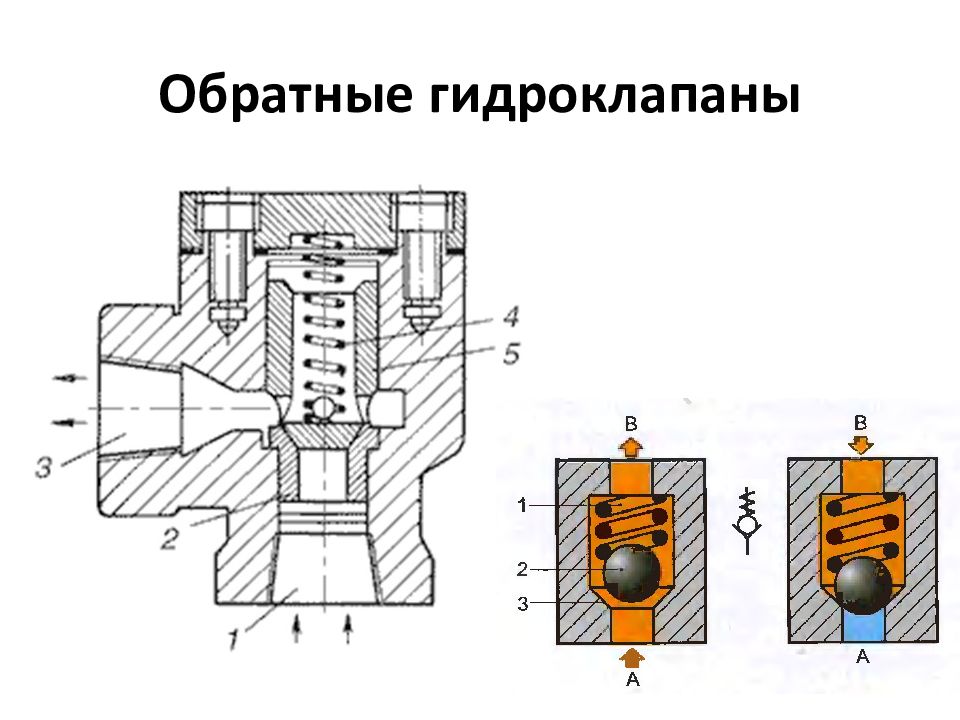

а - с шариковым; б - с конусным; в - с золотниковым; г - с тарельчатым

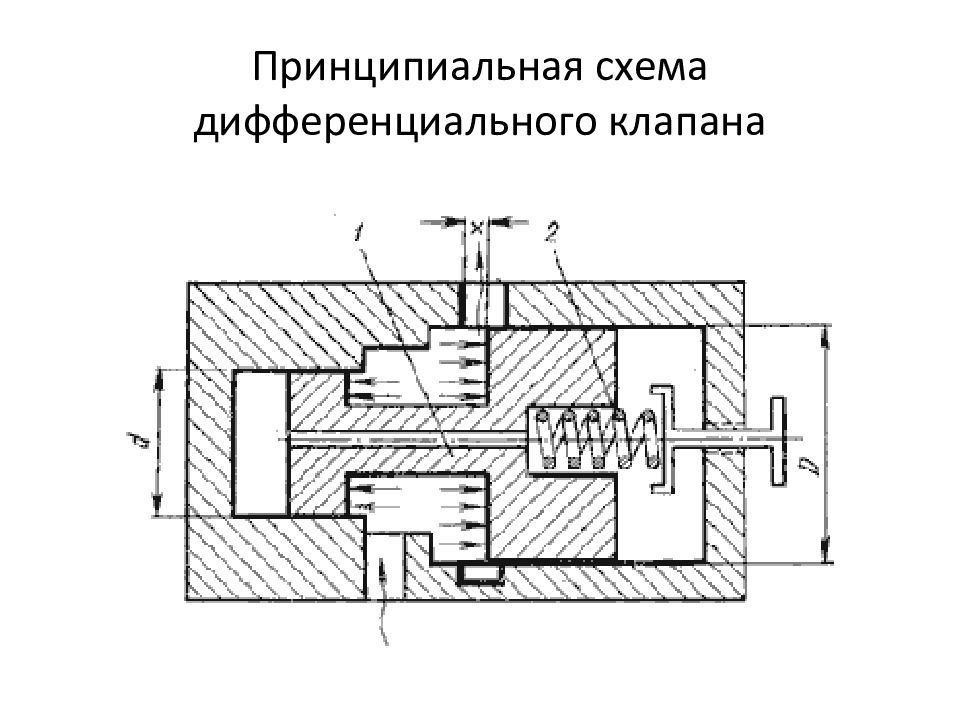

а - принципиальная схема; б - условное обозначение

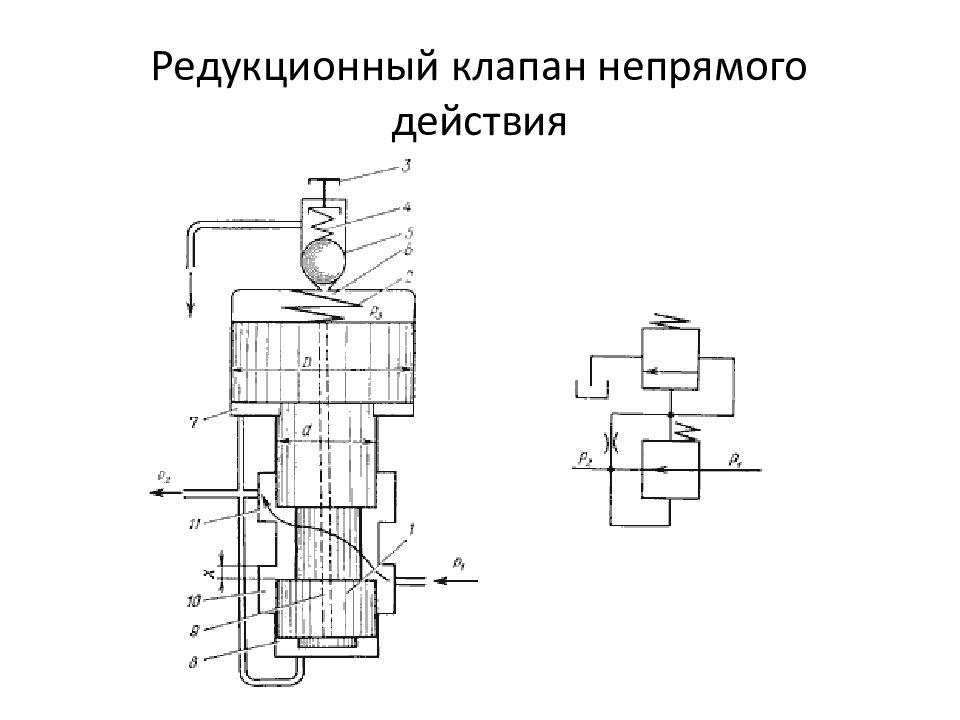

а - принципиальная схема; б - условное обозначение
РЕГУЛЯТОРЫ давления и расхода

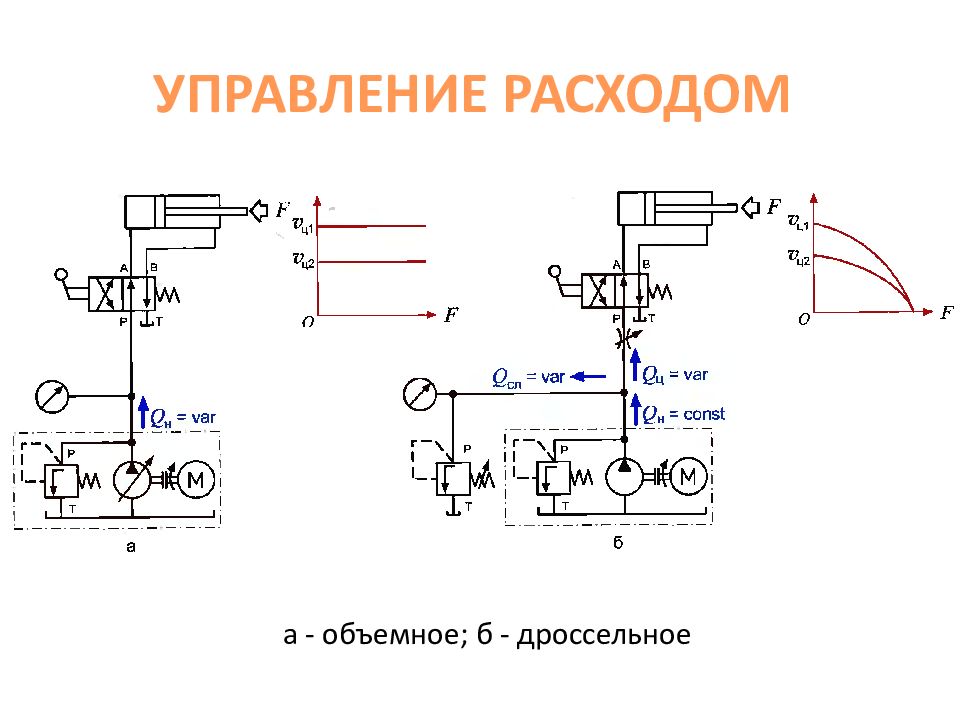

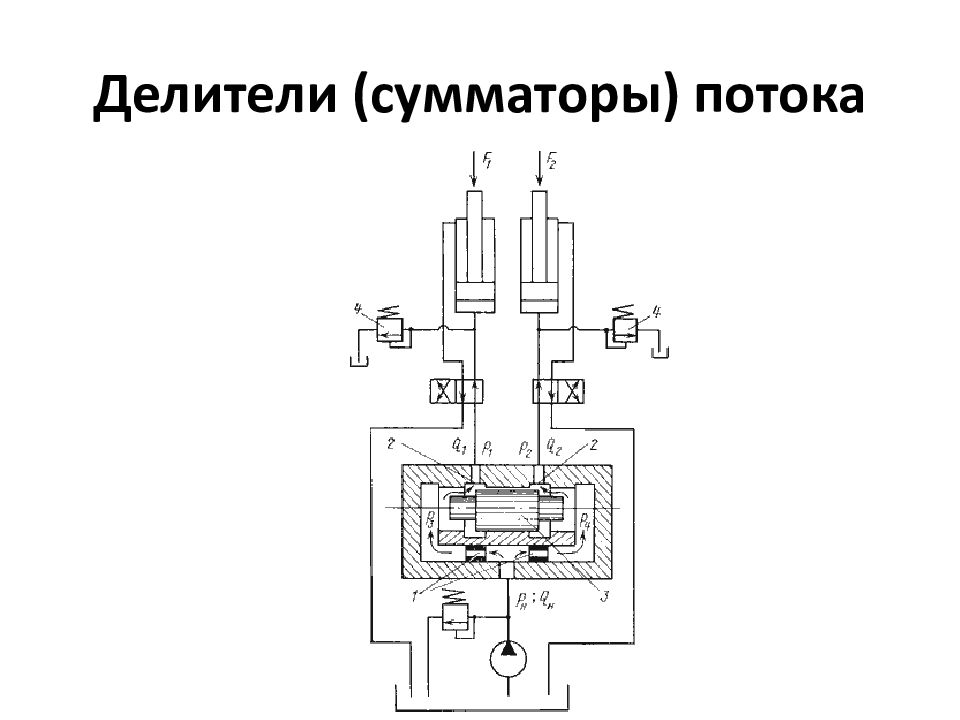

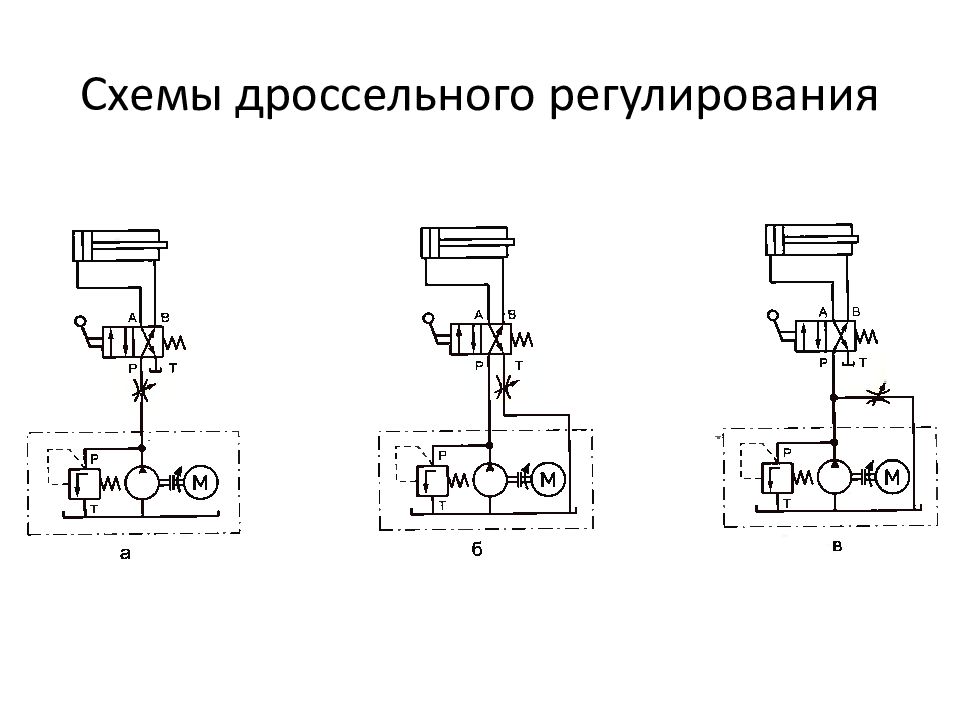

а - объемное; б - дроссельное

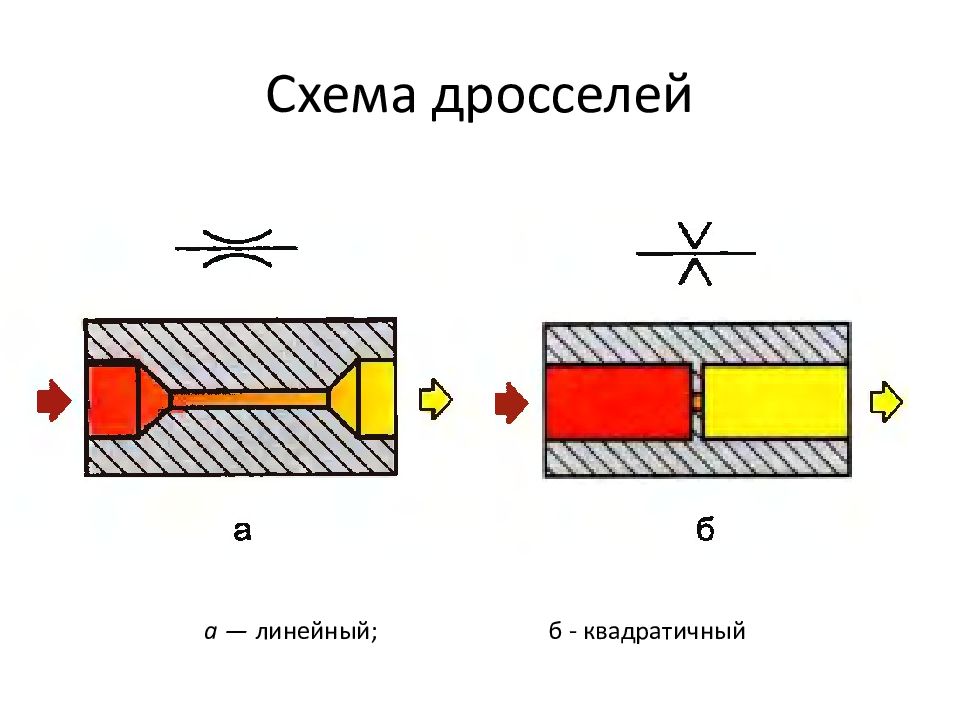

а — линейный; б - квадратичный

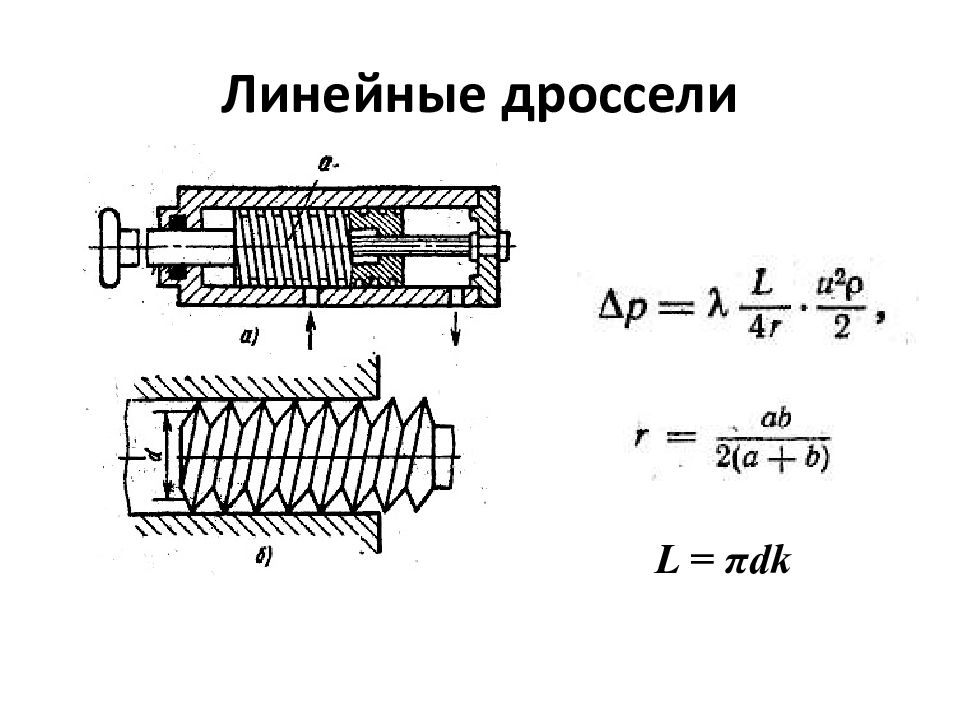

L = πdk

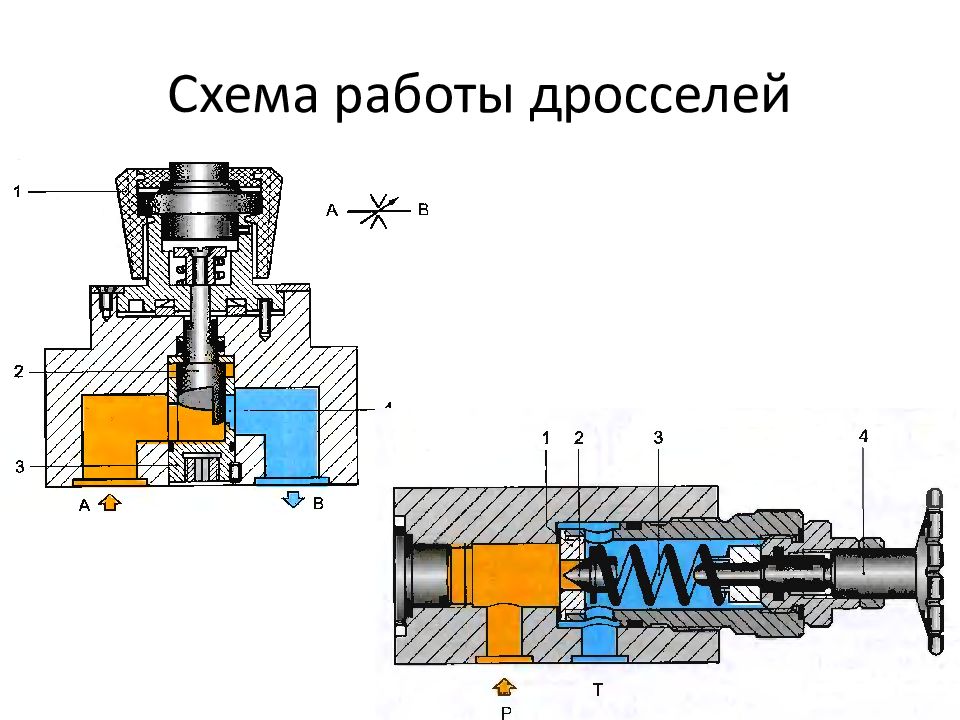

а - г дроссели типа поворотного крана, д - з игольчатые дроссели, и -дроссели из последовательно соединенных шайб

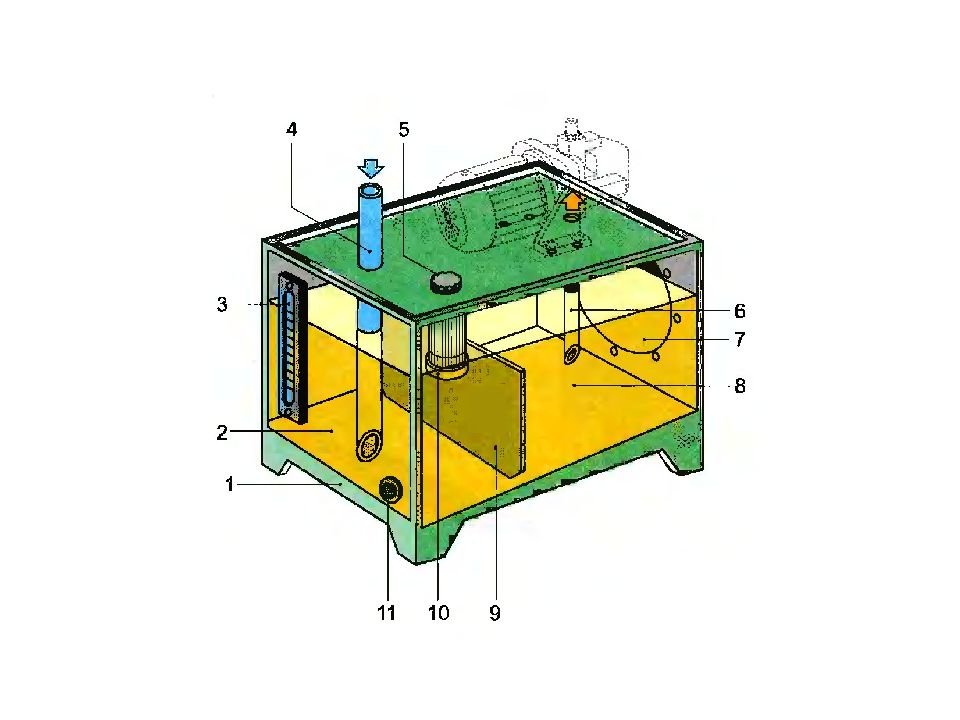

1 - указатель масла; 2- всасывающая труба; 3 - крышка; 4 - сапун; 5 - глазок; 6 - сливная труба; 7 - фильтр; 8 - сетчатый фильтр (ячейки 0,1 0,1 мм); 9 - заливное отверстие; 10 - магнитная пробка; 11 - крышка для слива РЖ; 12 - перегородки (успокоители

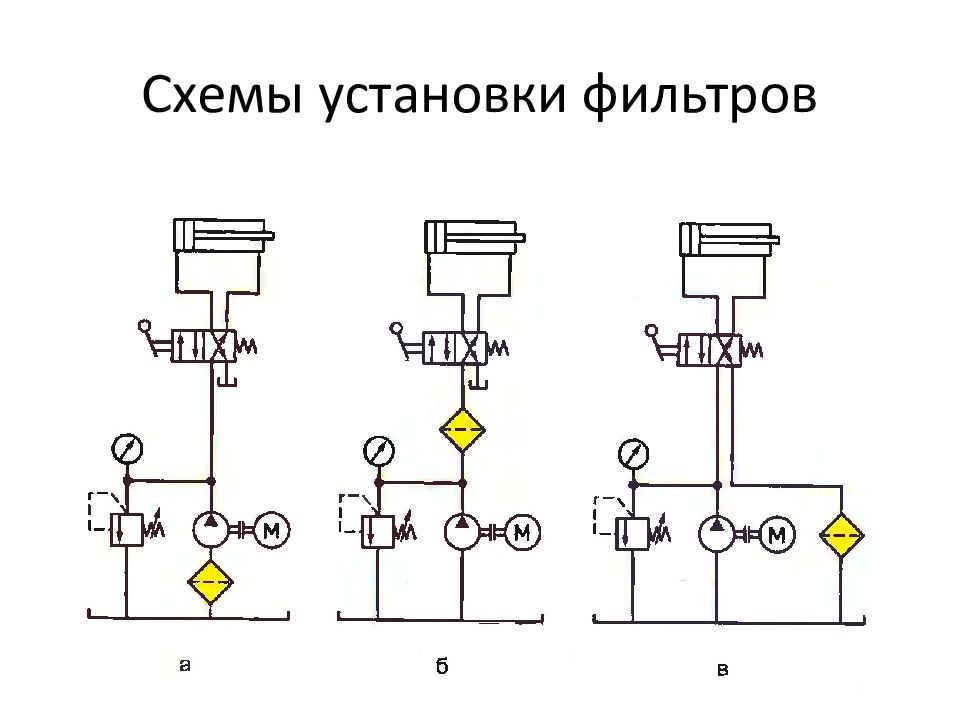

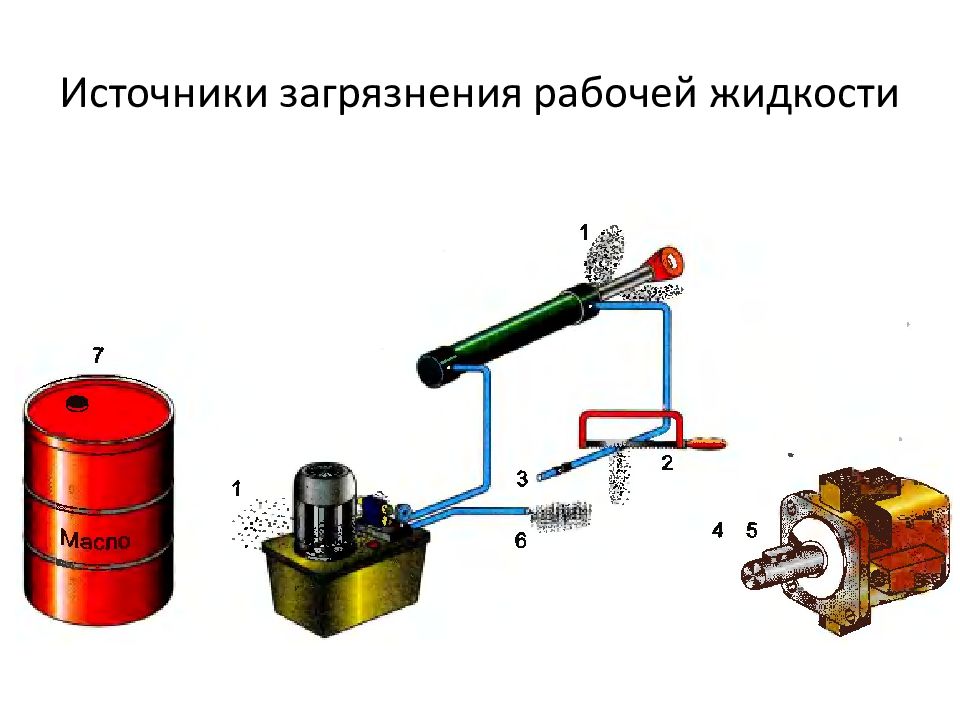

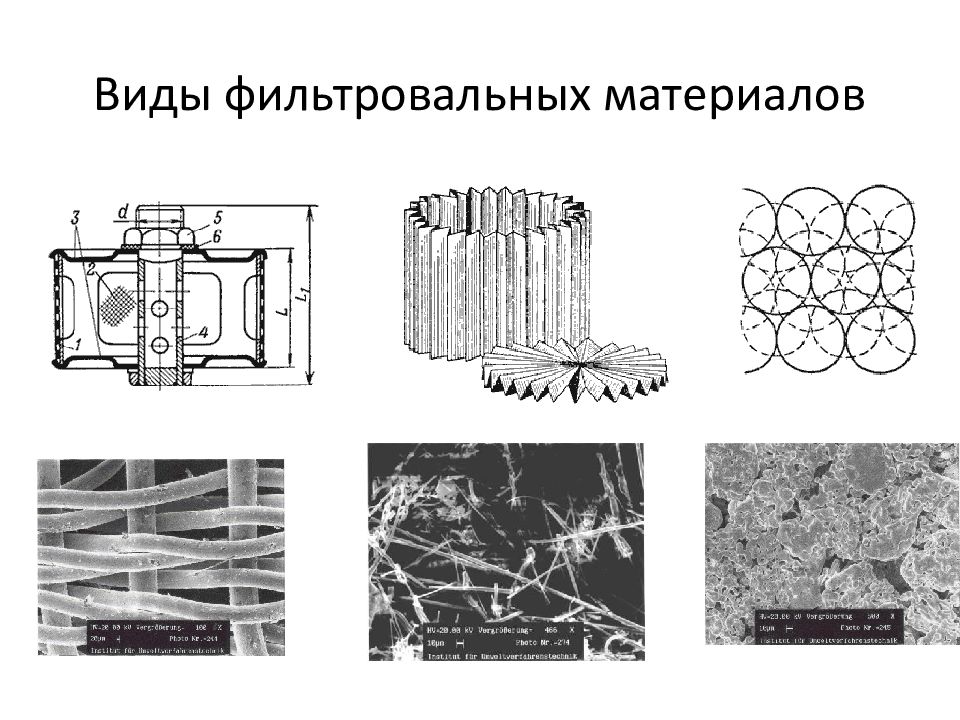

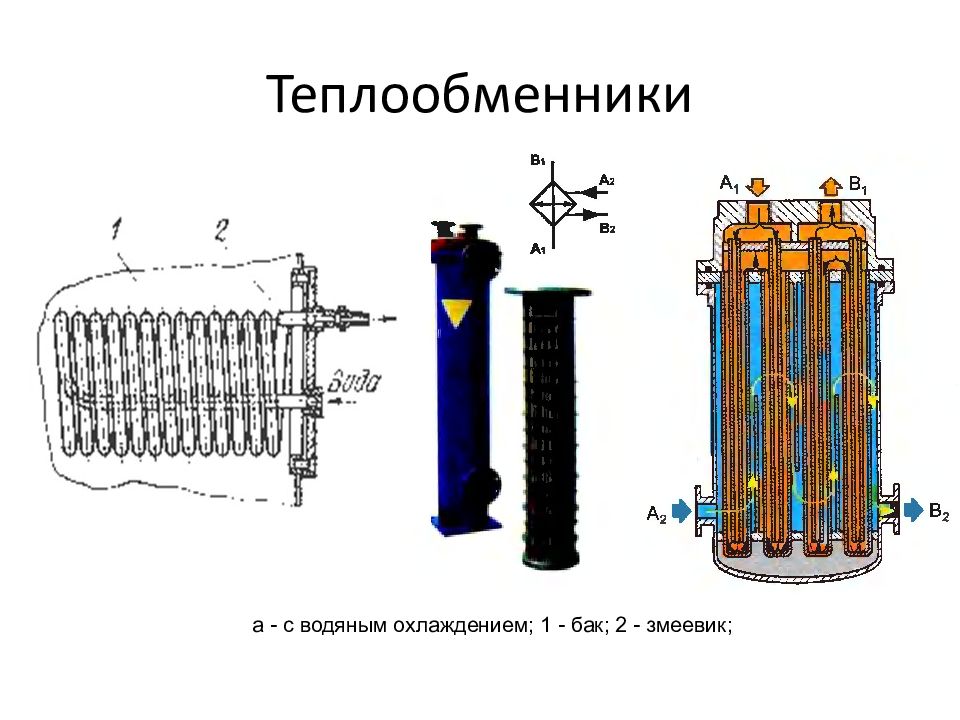

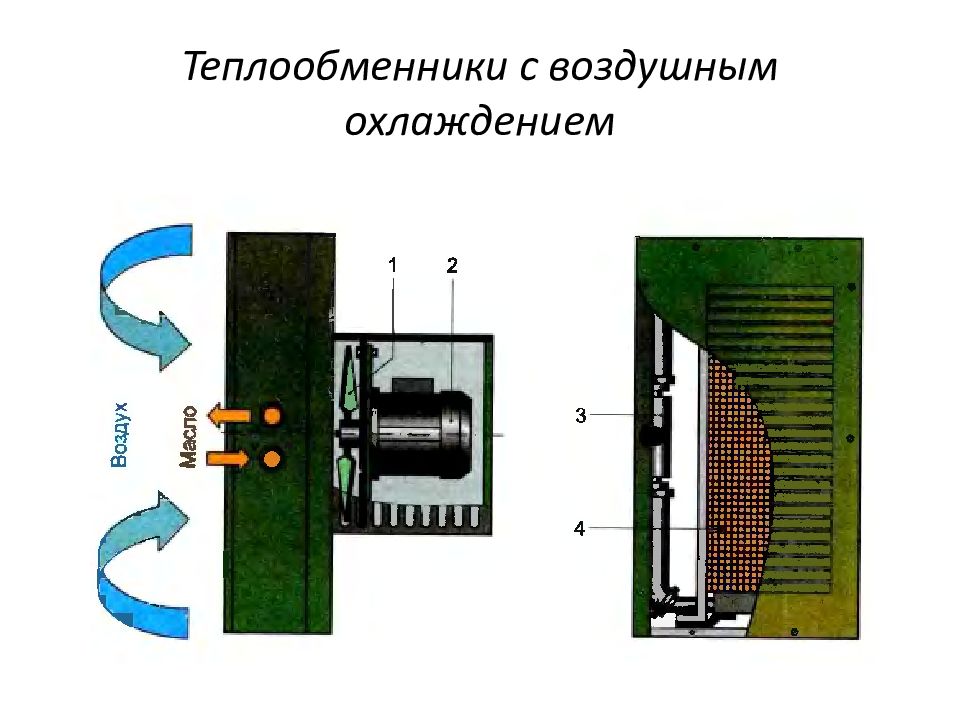

а - с водяным охлаждением; 1 - бак; 2 - змеевик;

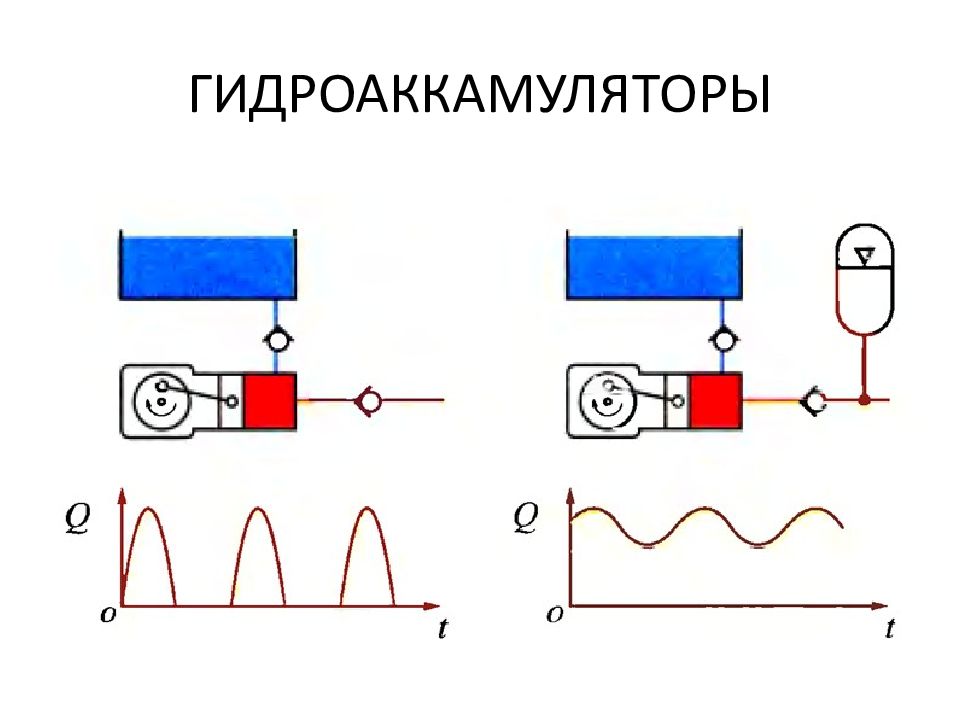

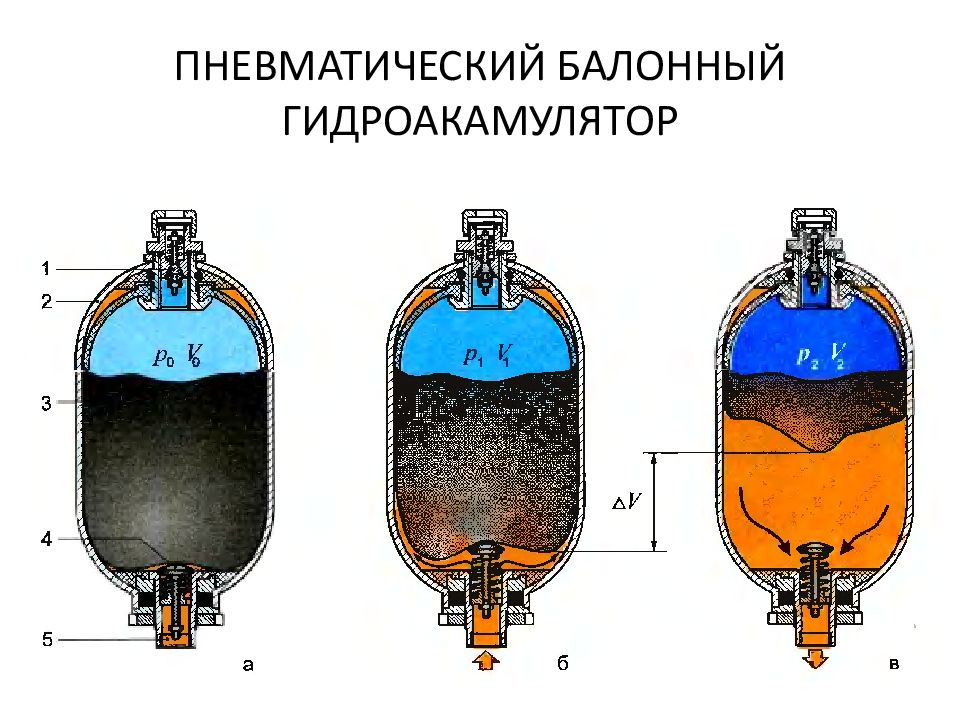

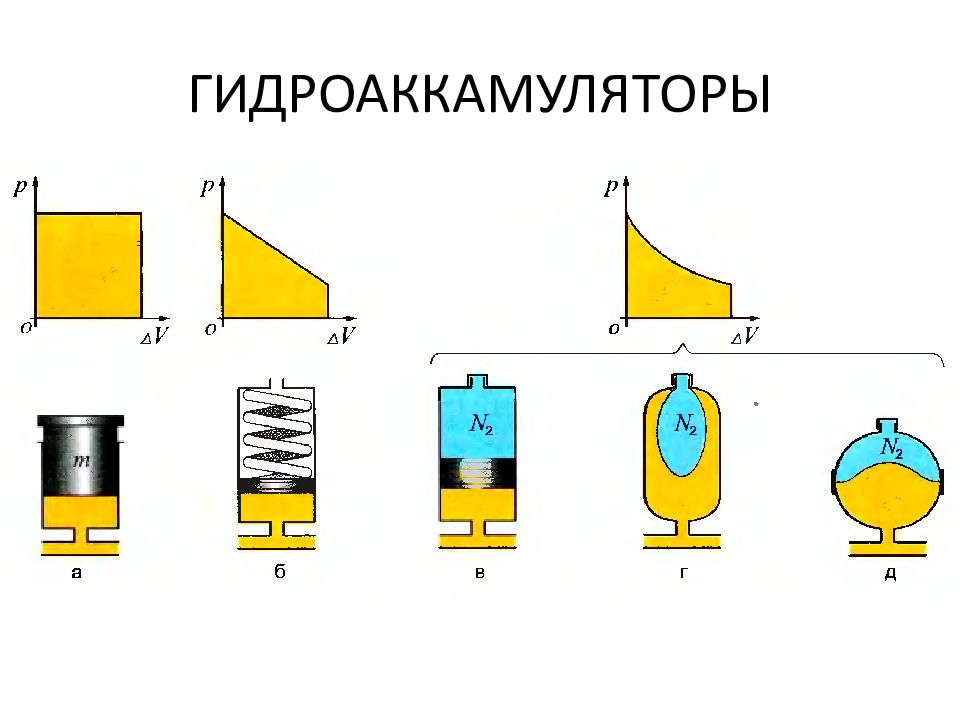

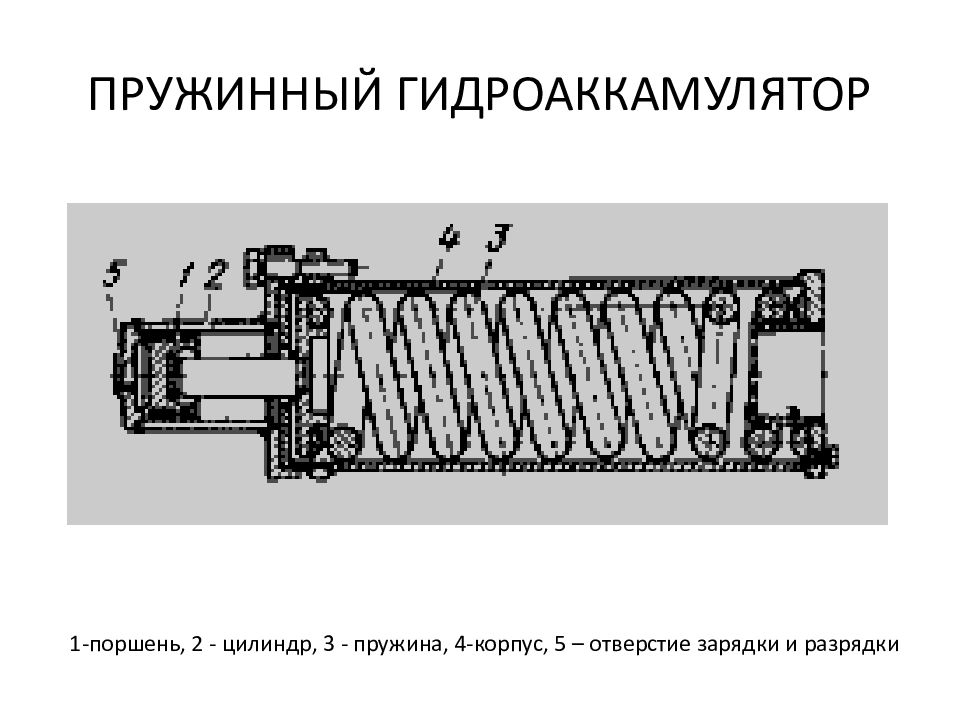

1-поршень, 2 - цилиндр, 3 - пружина, 4-корпус, 5 – отверстие зарядки и разрядки

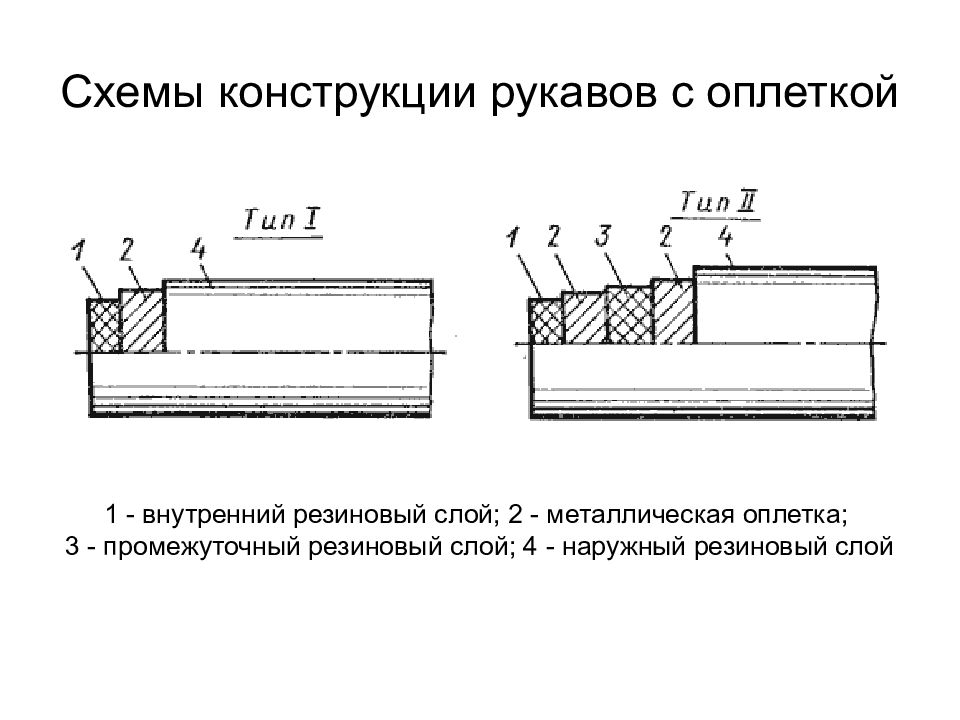

1 - внутренний резиновый слой; 2 - металлическая оплетка; 3 - промежуточный резиновый слой; 4 - наружный резиновый слой

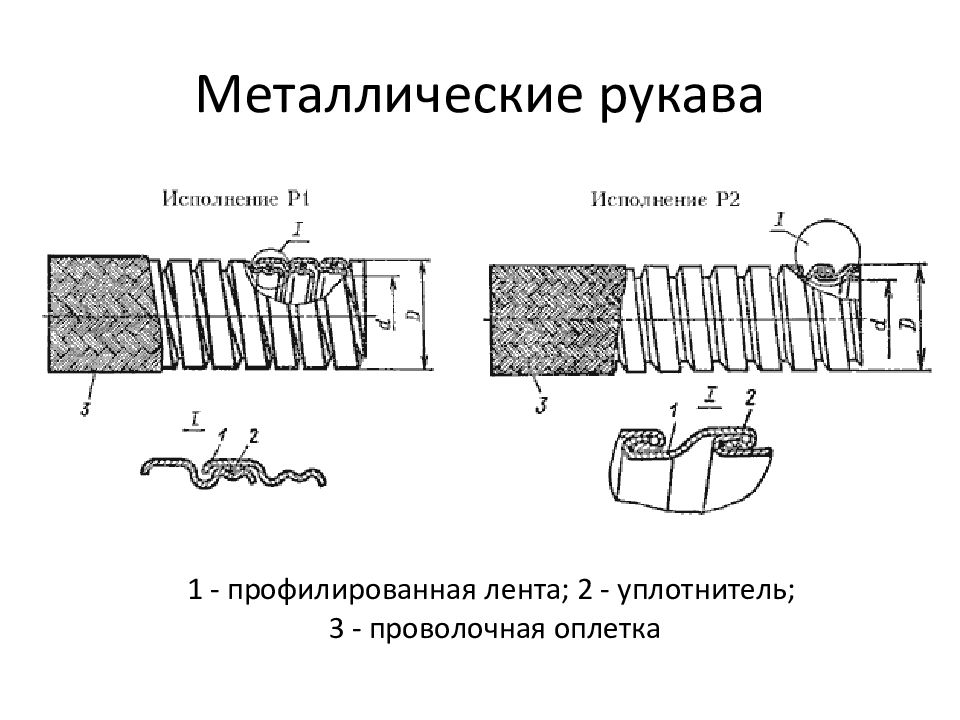

1 - профилированная лента; 2 - уплотнитель; 3 - проволочная оплетка

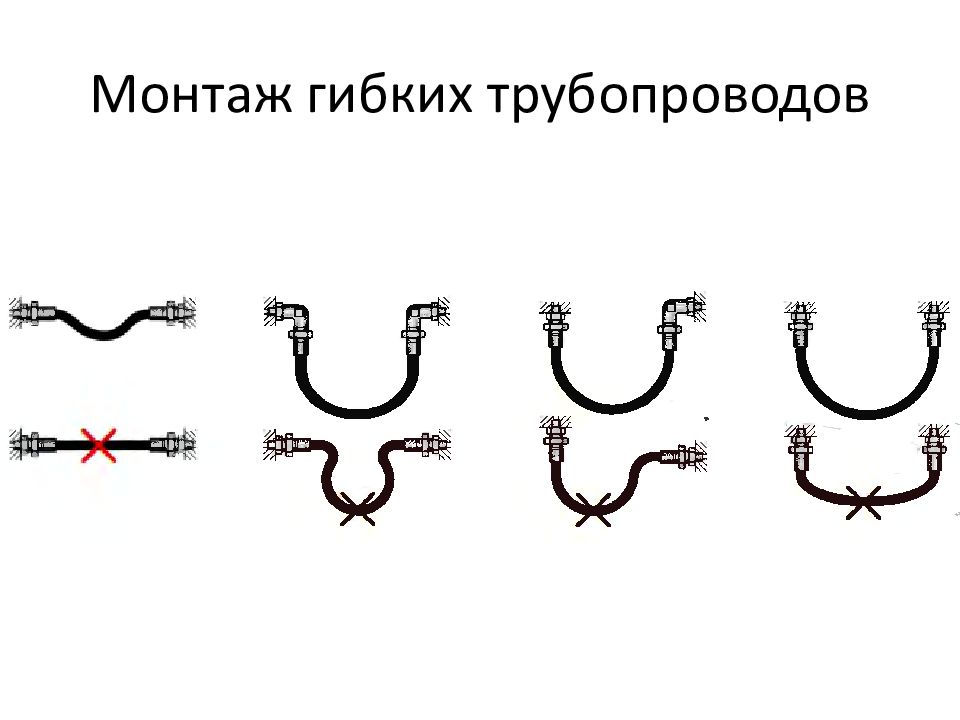

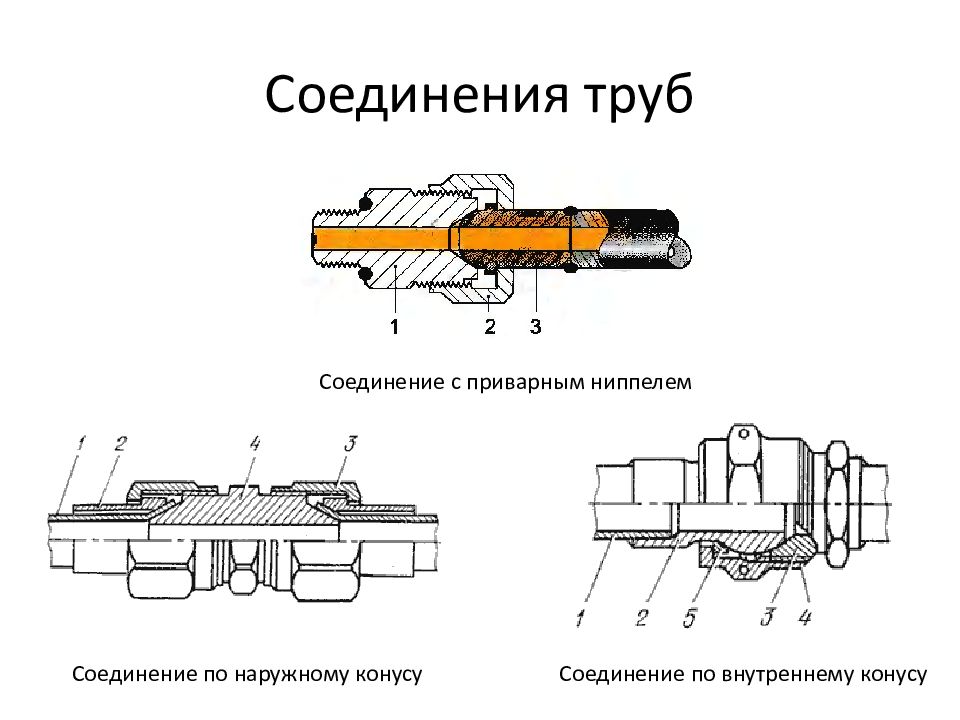

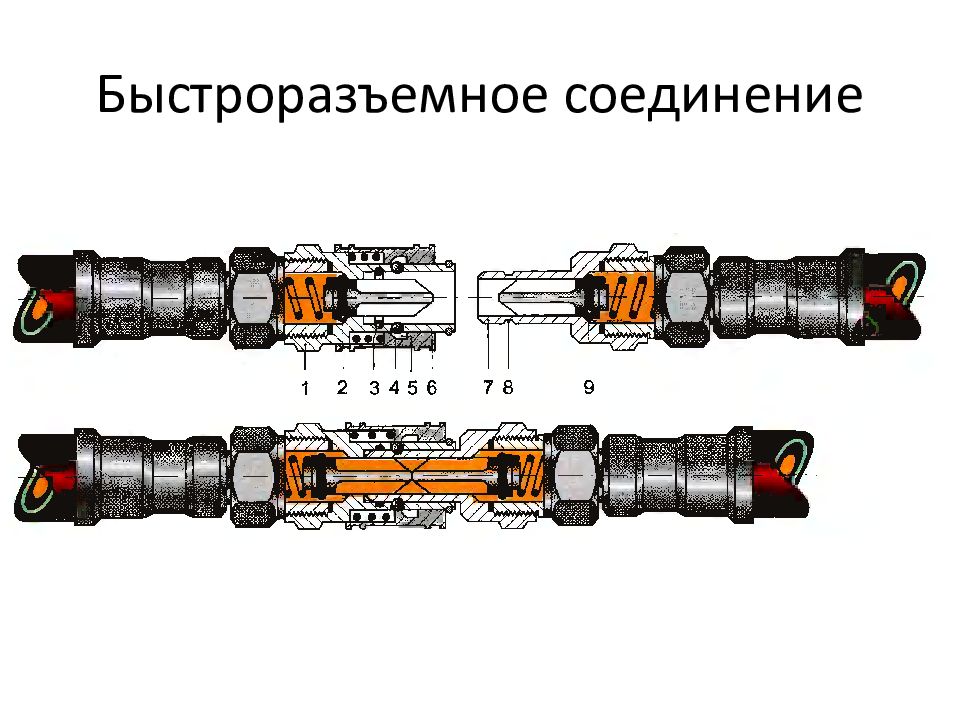

Соединение по наружному конусу Соединение с приварным ниппелем Соединение по внутреннему конусу

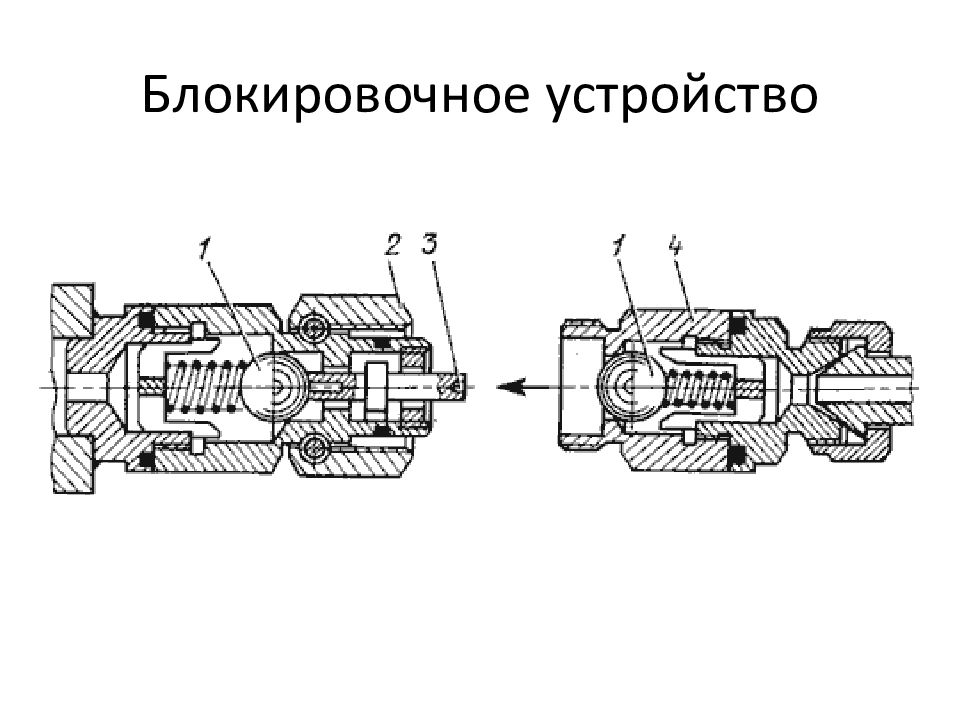

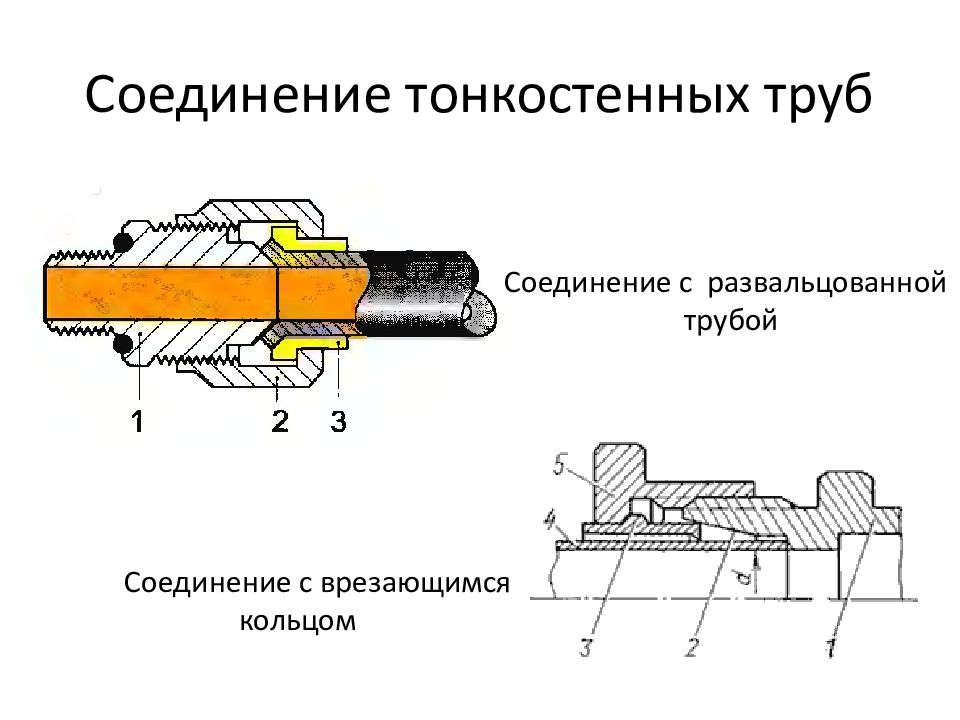

Соединение с развальцованной трубой Соединение с врезающимся кольцом
