ПРЯМОЕ УПРАВЛЕНИЕ ПНЕВМОЦИЛИНДРОМ ОСУЩЕСТВЛЯЕТСЯ С ПОМОЩЬЮ ОДНОГО РАСПРЕДЕЛИТЕЛЯ, ПРИВОДИМОГО В ДЕЙСТВИЕ МУСКУЛЬНОЙ СИЛОЙ ЧЕЛОВЕКА Ориентировочные границы прямого управления: Диаметр поршня не более 40 мм, распределитель с присоединительным размером канала не более 1 / 4 ” ПРЯМОЕ УПРАВЛЕНИЕ ПНЕВМОЦИЛИНДРАМИ ВИДЫ УПРАВЛЕНИЯ ПНЕВМОЦИЛИНДРАМИ : ПРЯМОЕ И НЕПРЯМОЕ УПРАВЛЕНИЕ

Изображение слайда

Слайд 3

НЕПРЯМОЕ УПРАВЛЕНИЕ ПНЕВМОЦИЛИНДРАМИ ОДНОСТОРОННЕГО ДЕЙСТВИЯ (С УСИЛЕНИЕМ ПО МОЩНОСТИ) Главный распределитель – усилитель мощности Вспомогательный (управляющий) распределитель

Изображение слайда

Слайд 4

ПРИМЕНЕНИЕ БИСТАБИЛЬНОГО 5/2-РАСПРЕДЕЛИТЕЛЯ С ПНЕВМАТИЧЕСКИМ УПРАВЛЕНИЕМ а) схема «закрыл-открыл» б) схема «открыл-закрыл» ПРИМЕР ИСПОЛЬЗОВАНИЯ - ПНЕВМОПРИВОД ВОРОТ

Изображение слайда

Слайд 5

ПОЗИЦИОНИРОВАНИЕ ПНЕВМОЦИЛИНДРОВ С ПОМОЩЬЮ 5/3-ПНЕВМОРАСПРЕДЕЛИТЕЛЕЙ С ЗАКРЫТОЙ ЦЕНТРАЛЬНОЙ ПОЗИЦИЕЙ

Изображение слайда

Слайд 6

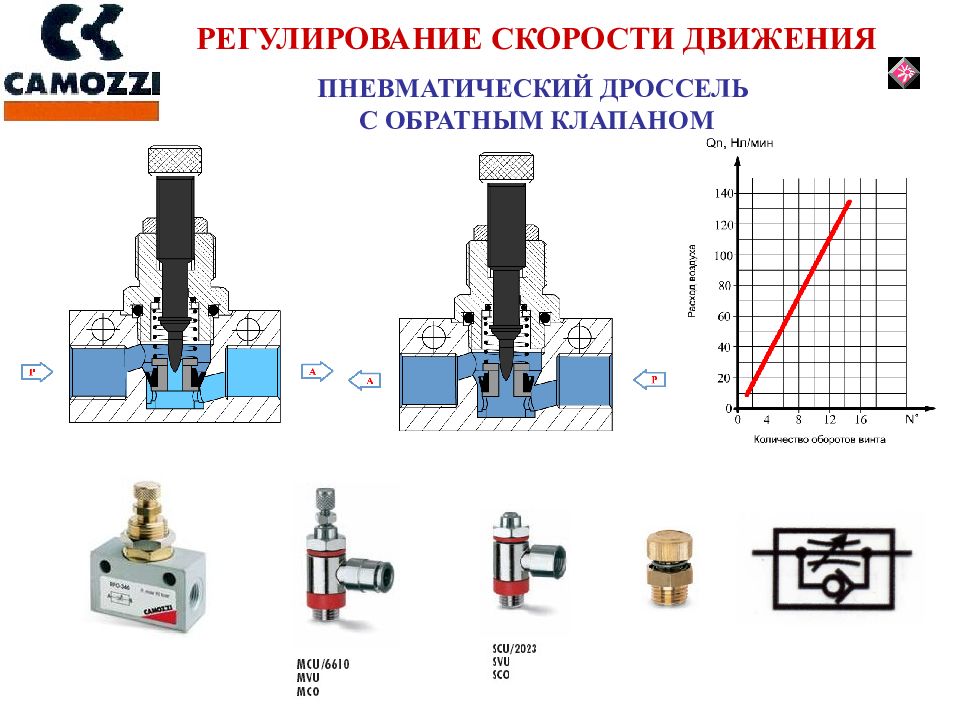

ПНЕВМАТИЧЕСКИЙ ДРОССЕЛЬ С ОБРАТНЫМ КЛАПАНОМ РЕГУЛИРОВАНИЕ СКОРОСТИ ДВИЖЕНИЯ

Изображение слайда

Слайд 7

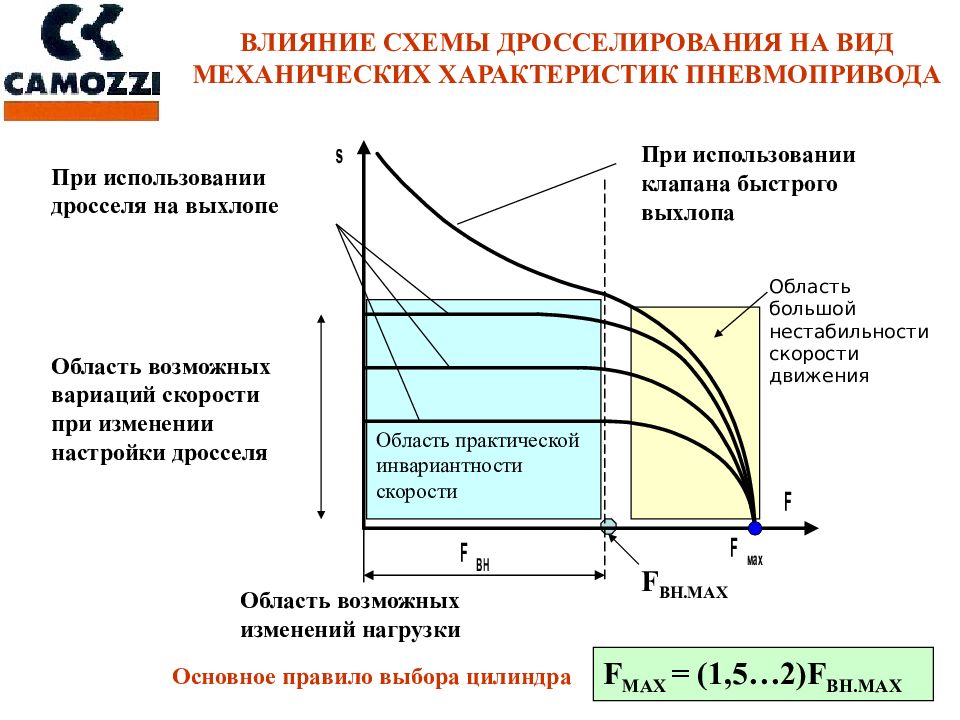

ВЛИЯНИЕ СХЕМЫ ДРОССЕЛИРОВАНИЯ НА ВИД МЕХАНИЧЕСКИХ ХАРАКТЕРИСТИК ПНЕВМОПРИВОДА Область возможных вариаций скорости при изменении настройки дросселя Область возможных изменений нагрузки При использовании клапана быстрого выхлопа При использовании дросселя на выхлопе F МАХ = (1,5…2) F ВН.МАХ Область большой нестабильности скорости движения F ВН.МАХ Область практической инвариантности скорости Основное правило выбора цилиндра

Изображение слайда

Слайд 8

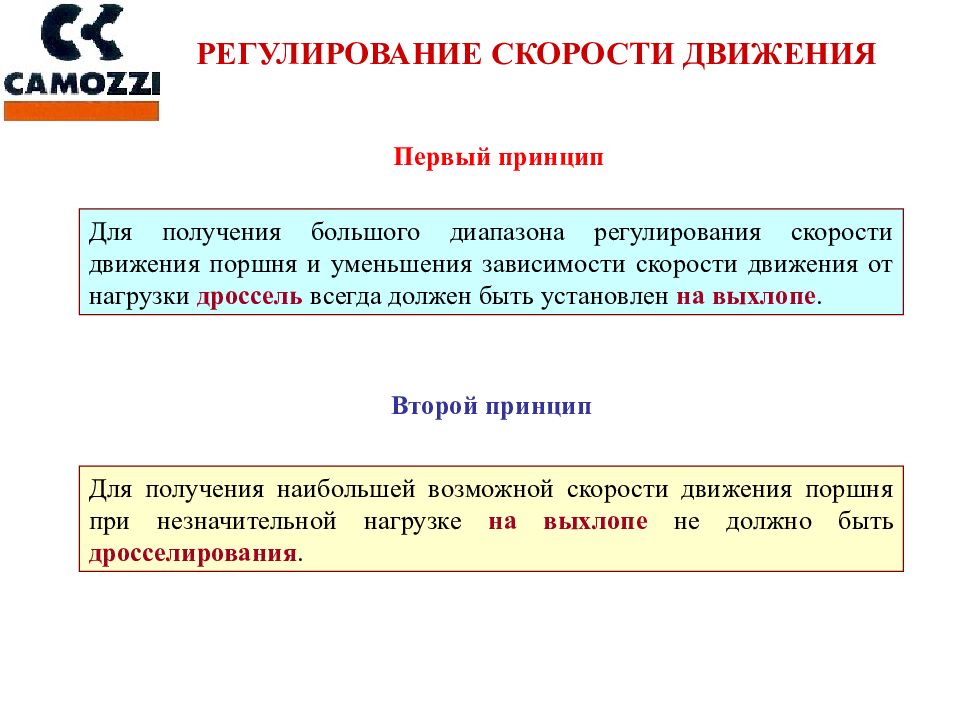

РЕГУЛИРОВАНИЕ СКОРОСТИ ДВИЖЕНИЯ Первый принцип Для получения большого диапазона регулирования скорости движения поршня и уменьшения зависимости скорости движения от нагрузки дроссель всегда должен быть установлен на выхлопе. Второй принцип Для получения наибольшей возможной скорости движения поршня при незначительной нагрузке на выхлопе не должно быть дросселирования.

Изображение слайда

Слайд 9

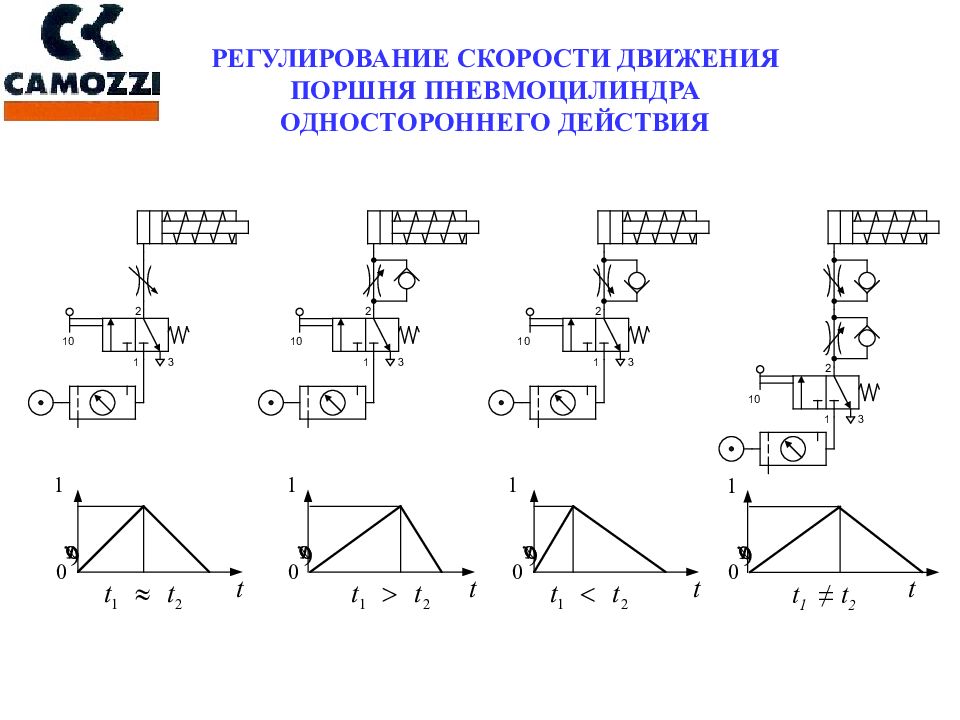

РЕГУЛИРОВАНИЕ СКОРОСТИ ДВИЖЕНИЯ ПОРШНЯ ПНЕВМОЦИЛИНДРА ОДНОСТОРОННЕГО ДЕЙСТВИЯ t 1 ≠ t 2

Изображение слайда

Слайд 10

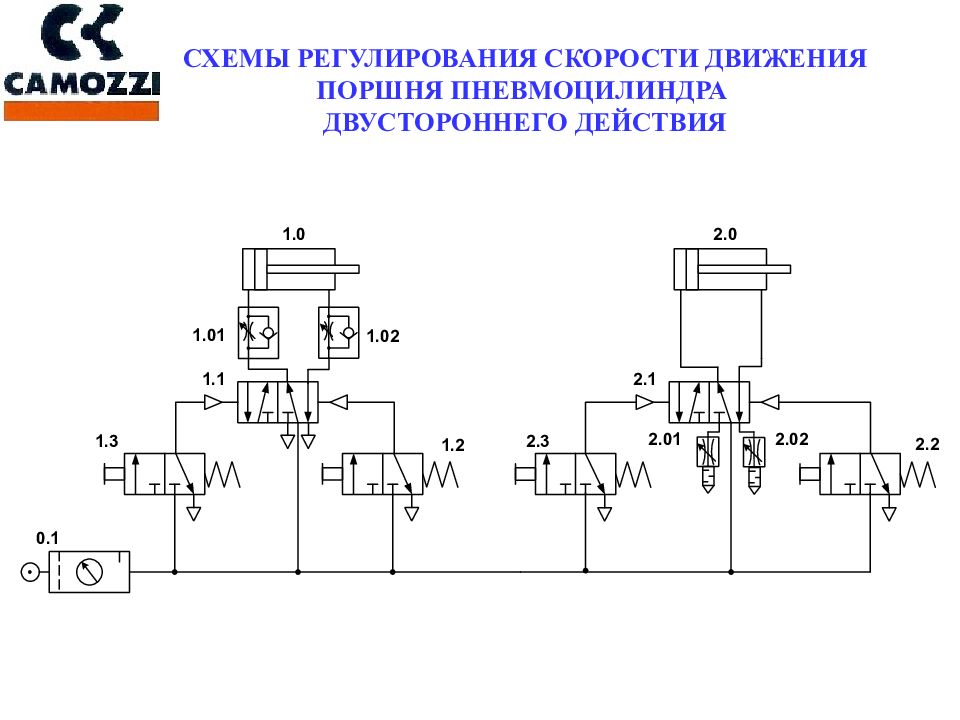

СХЕМЫ РЕГУЛИРОВАНИЯ СКОРОСТИ ДВИЖЕНИЯ ПОРШНЯ ПНЕВМОЦИЛИНДРА ДВУСТОРОННЕГО ДЕЙСТВИЯ

Изображение слайда

Слайд 11

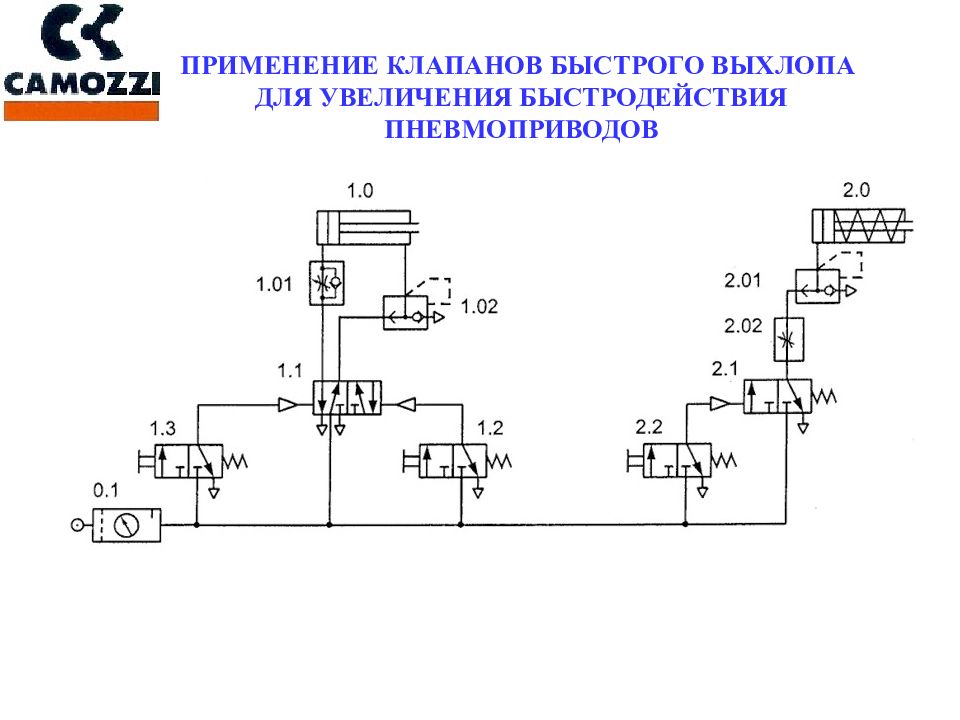

ПРИМЕНЕНИЕ КЛАПАНОВ БЫСТРОГО ВЫХЛОПА ДЛЯ УВЕЛИЧЕНИЯ БЫСТРОДЕЙСТВИЯ ПНЕВМОПРИВОДОВ

Изображение слайда

Слайд 12

ПРИМЕНЕНИЕ КЛАПАНОВ БЫСТРОГО ВЫХЛОПА ДЛЯ УВЕЛИЧЕНИЯ БЫСТРОДЕЙСТВИЯ ПНЕВМОПРИВОДОВ

Изображение слайда

Слайд 13

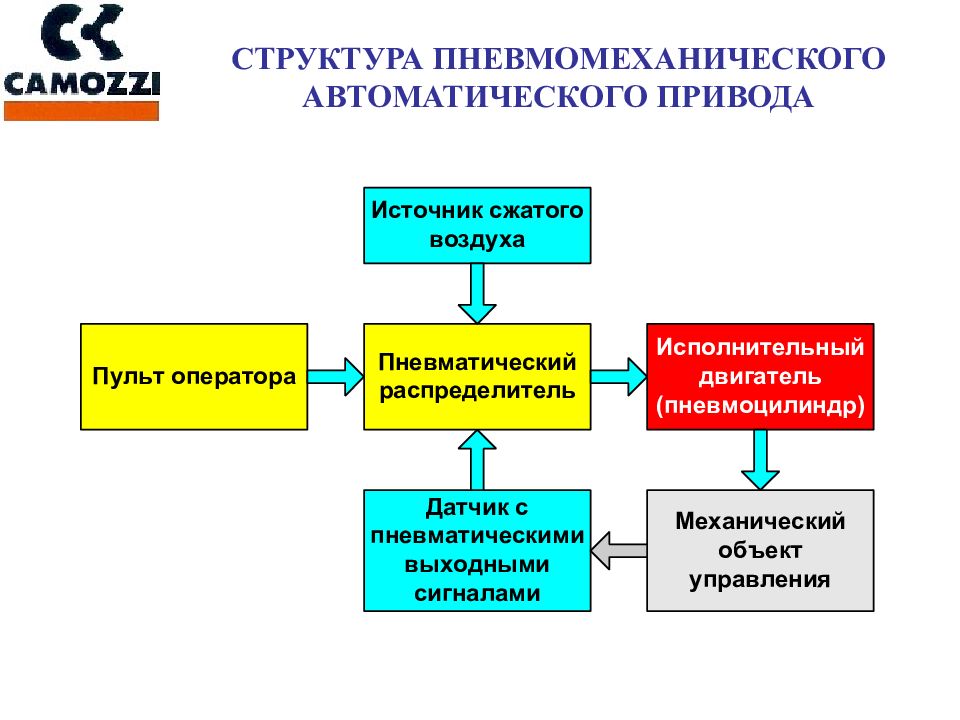

СТРУКТУРА ПНЕВМОМЕХАНИЧЕСКОГО АВТОМАТИЧЕСКОГО ПРИВОДА

Изображение слайда

Слайд 14

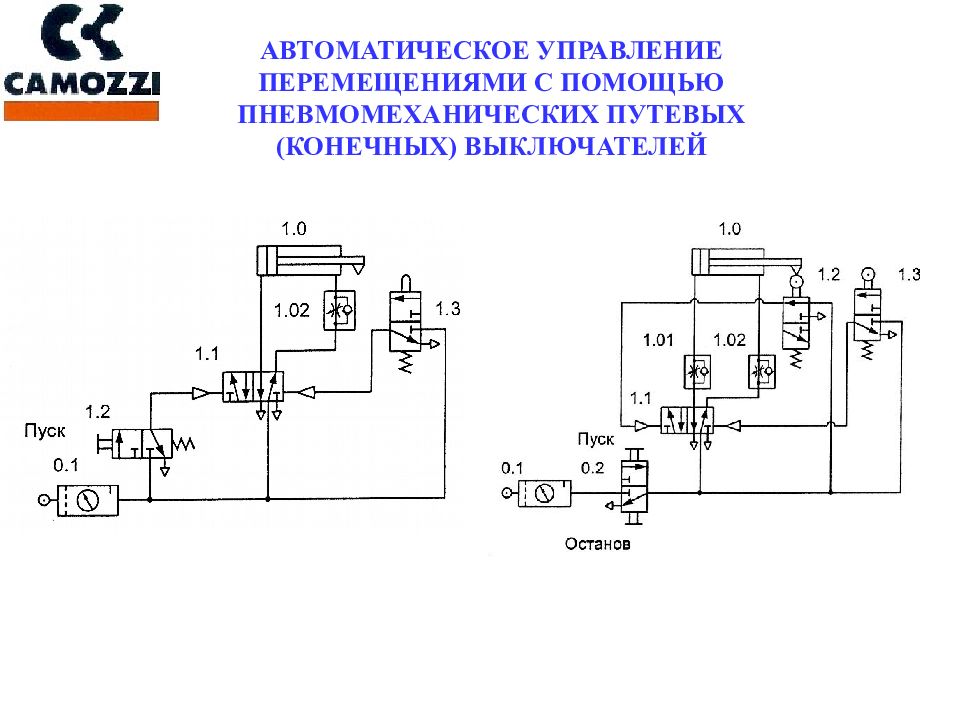

АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ ПЕРЕМЕЩЕНИЯМИ С ПОМОЩЬЮ ПНЕВМОМЕХАНИЧЕСКИХ ПУТЕВЫХ (КОНЕЧНЫХ) ВЫКЛЮЧАТЕЛЕЙ

Изображение слайда

Слайд 15

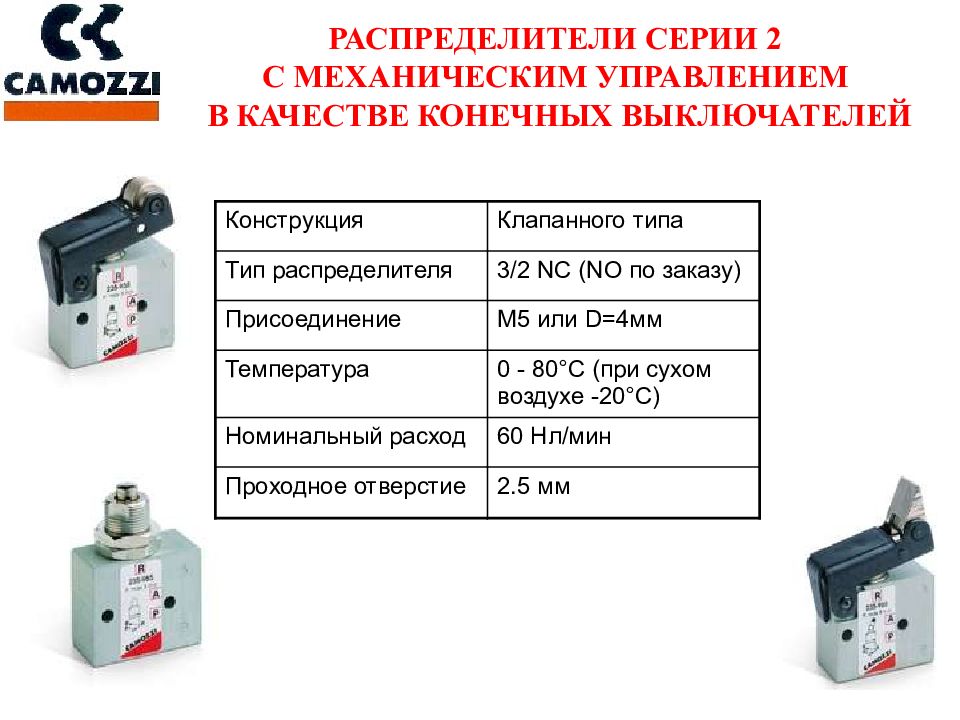

РАСПРЕДЕЛИТЕЛИ СЕРИИ 2 С МЕХАНИЧЕСКИМ УПРАВЛЕНИЕМ В КАЧЕСТВЕ КОНЕЧНЫХ ВЫКЛЮЧАТЕЛЕЙ Конструкция Клапанного типа Тип распределителя 3/2 NC (NO по заказу) Присоединение M5 или D=4 мм Температура 0 - 8 0 ° С (при сухом воздухе -20 ° С) Номинальный расход 60 Нл / мин Проходное отверстие 2. 5 мм

Изображение слайда

Слайд 16

РАСПРЕДЕЛИТЕЛИ СЕРИИ 3 С МЕХАНИЧЕСКИМ УПРАВЛЕНИЕМ В КАЧЕСТВЕ КОНЕЧНЫХ ВЫКЛЮЧАТЕЛЕЙ Конструкция Золотникового типа, мин. давление – 2 бара Тип распределителя 3/2, 2 x3/2, 5 / 2, 5 / 3 Присоединение G1/8 Температура 0 - 6 0 ° С (до -20 ° С) Номинальный расход 700 Нл / мин Проходное отверстие 7 мм

Изображение слайда

Слайд 17

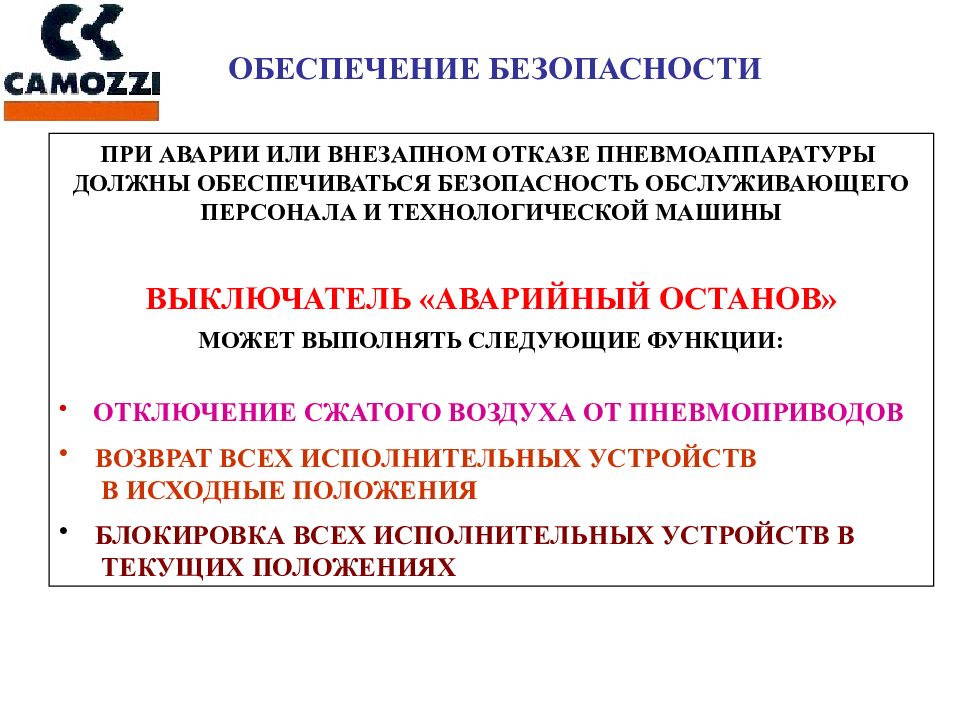

ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ ПРИ АВАРИИ ИЛИ ВНЕЗАПНОМ ОТКАЗЕ ПНЕВМОАППАРАТУРЫ ДОЛЖНЫ ОБЕСПЕЧИВАТЬСЯ БЕЗОПАСНОСТЬ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА И ТЕХНОЛОГИЧЕСКОЙ МАШИНЫ ВЫКЛЮЧАТЕЛЬ «АВАРИЙНЫЙ ОСТАНОВ» МОЖЕТ ВЫПОЛНЯТЬ СЛЕДУЮЩИЕ ФУНКЦИИ: ОТКЛЮЧЕНИЕ СЖАТОГО ВОЗДУХА ОТ ПНЕВМОПРИВОДОВ ВОЗВРАТ ВСЕХ ИСПОЛНИТЕЛЬНЫХ УСТРОЙСТВ В ИСХОДНЫЕ ПОЛОЖЕНИЯ БЛОКИРОВКА ВСЕХ ИСПОЛНИТЕЛЬНЫХ УСТРОЙСТВ В ТЕКУЩИХ ПОЛОЖЕНИЯХ

Изображение слайда
