Лектор: ассистент кафедры электроэнергетики и автоматики Кузнецов Д.Б. РЕЛЕЙНАЯ ЗАЩИТА И АВТОМАТИКА СИСТЕМ ЭЛЕКТРОСНАБЖЕНИЯ МОДУЛЬ 1. ЛЕКЦИЯ 3 Лекция для студентов заочной формы обучения с применением дистанционных технологий на тему:
Модуль № 1. Лекция №3 РИСУНОК: https ://electric-220.ru/news/vidy_rele/2016-12-23-1146 : Реле - электрическое устройство, в котором при достижении определенно значения входной величины, выходная величина изменяется скачком — выходные контакты либо замыкаются — в управляемой цепи появляется ток (напряжение), либо размыкаются. Реле применяют в цепях управления с током менее 1 А. Входной величиной реле могут быть механические, тепловые, электрические и другие внешние воздействия.

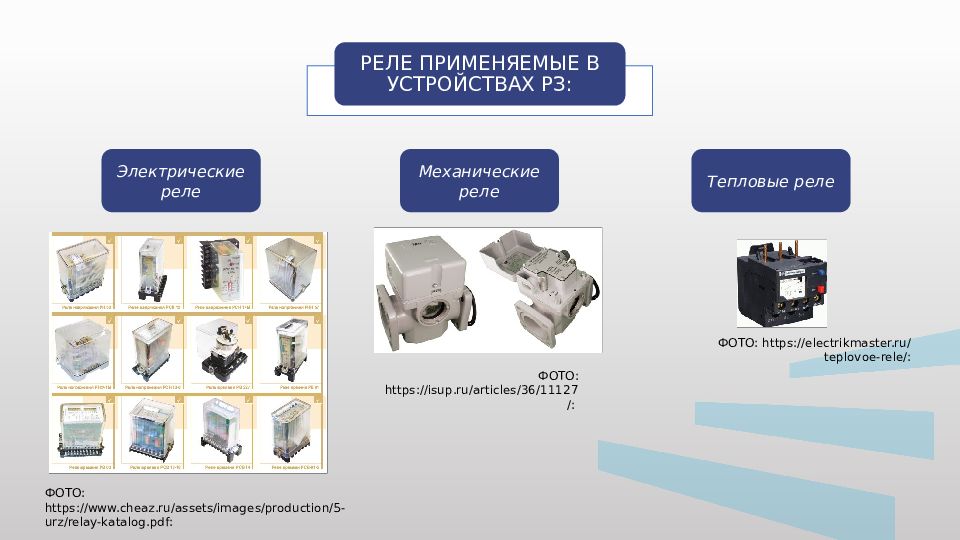

ФОТО: https ://electrikmaster.ru/teplovoe-rele/ : АРХИТЕКТУРНАЯ ФИЗИКА РЕЛЕ ПРИМЕНЯЕМЫЕ В УСТРОЙСТВАХ РЗ : Э лектрические реле Механические реле Тепловые реле ФОТО: https ://isup.ru/articles/36/11127/ : ФОТО: https ://www.cheaz.ru/assets/images/production/5-urz/relay-katalog.pdf :

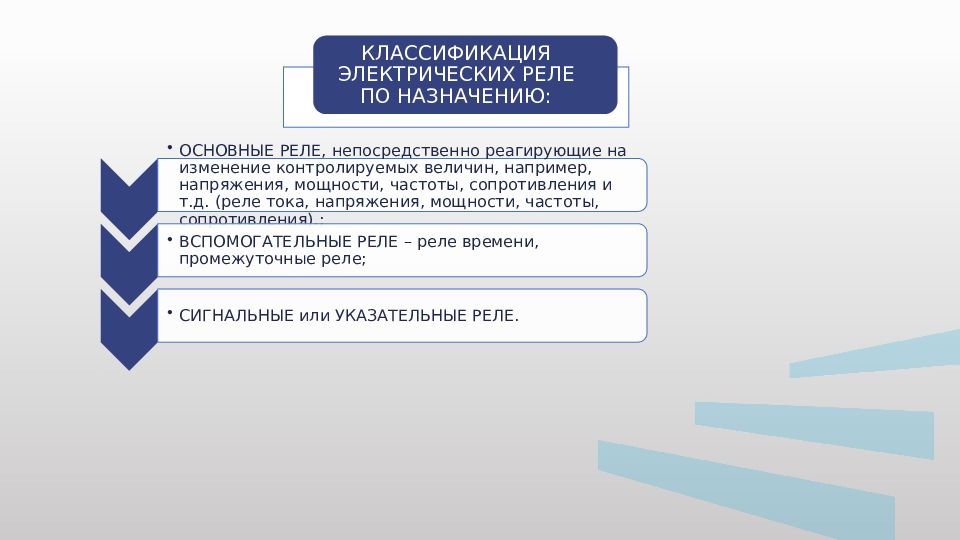

КЛАССИФИКАЦИЯ ЭЛЕКТРИЧЕСКИХ РЕЛЕ ПО НАЗНАЧЕНИЮ:

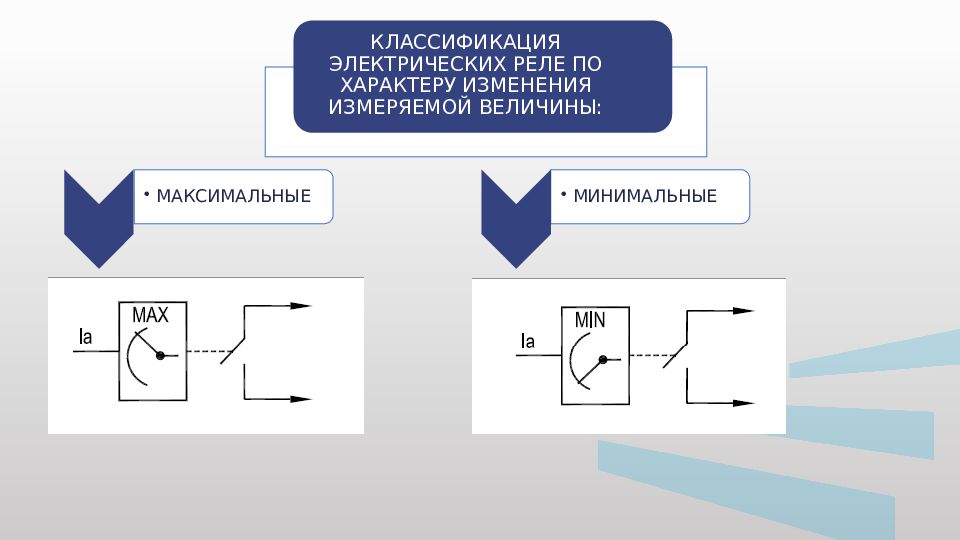

КЛАССИФИКАЦИЯ ЭЛЕКТРИЧЕСКИХ РЕЛЕ ПО ХАРАКТЕРУ ИЗМЕНЕНИЯ ИЗМЕРЯЕМОЙ ВЕЛИЧИНЫ: МАКСИМАЛЬНЫЕ МИНИМАЛЬНЫЕ

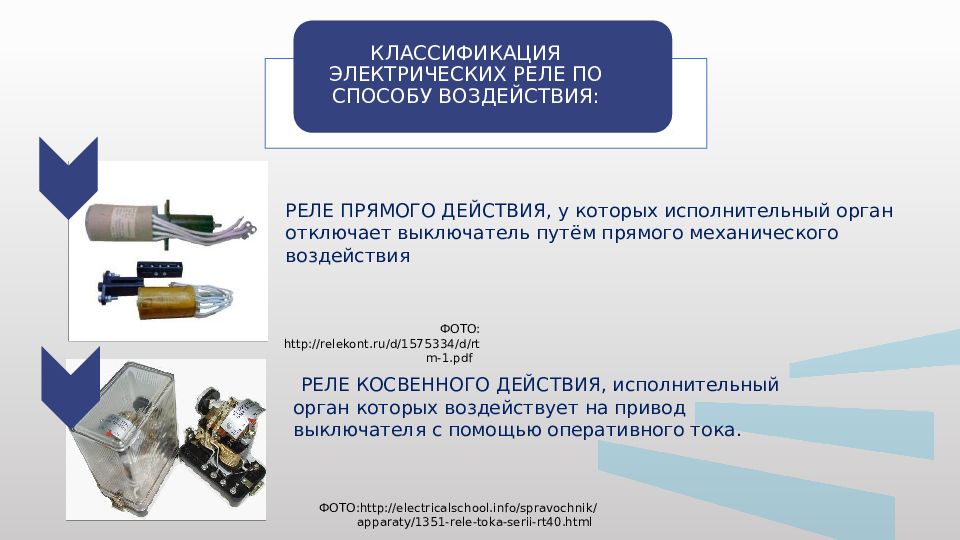

КЛАССИФИКАЦИЯ ЭЛЕКТРИЧЕСКИХ РЕЛЕ ПО СПОСОБУ ВОЗДЕЙСТВИЯ: РЕЛЕ ПРЯМОГО ДЕЙСТВИЯ, у которых исполнительный орган отключает выключатель путём прямого механического воздействия ФОТО: http :// relekont.ru/d/1575334/d/rtm-1.pdf РЕЛЕ КОСВЕННОГО ДЕЙСТВИЯ, исполнительный орган которых воздействует на привод выключателя с помощью оперативного тока. ФОТО: http://electricalschool.info/spravochnik/apparaty/1351-rele-toka-serii-rt40.html
РЕЛЕ МАКСИМАЛЬНОГО ТОКА для ограничения максимального тока в сети, для отключения потребителей при превышении порогового значения потребляемого тока. электромагнитные (РТ-40, РТ-140); ФОТО: http://electricalschool.info/spravochnik/apparaty/1351-rele-toka-serii-rt40.html ФОТО https://www.cheaz.ru/products/rpd/electromechanical/c-relay/rt-80-90.html : индукционные (РТ-80, РТ-90); ФОТО https://www.cheaz.ru/products/rpd/electromechanical/c-relay/rt-80-90.html : дифференциальные ( РНТ-565, ДЗТ-11); микроэлектронные ( РС-80, РМТ ); ФОТО: http ://electricalschool.info/spravochnik/poleznoe/1019-rs-80-rza-sistemz-podem-nadezhnosti-i.html
РЕЛЕ МАКСИМАЛЬНОГО И МИНИМАЛЬНОГО НАПРЯЖЕНИЯ ФОТО: https://www.cheaz.ru/products/rpd/electromechanical/v-relay/rn-53.html ФОТО https://wel.net.ua/Russian/PDF/RN.pdf электромагнитные ( РН-53 максимальное, РН-54 - минимальное); Реле минимального напряжения настроено на срабатывание при снижении контролируемого им уровня до величины уставки ; реле максимального напряжения настраивается на срабатывание по уставке увеличения, превышающей определенный, допустимый уровень напряжения для работающей схемы. микроэлектронные ( РН-1, ЕЛ-11)
РЕЛЕ ВРЕМЕНИ ФОТО: https ://www.cheaz.ru/products/rpd/electromechanical/t-relay/rv-100.html ФОТО https://rele.ru/files/texop/rele%20vremeni/rsv-13.pdf для создания независимой выдержки времени и обеспечения определённой последовательности работы элементов схемы. Реле времени применяется в случаях, когда необходимо автоматически выполнить какое-то действие не сразу после появления управляющего сигнала, а через установленный промежуток времени. С часовым или анкерным механизмом (РВ-100, РВ-200) Сериесные, с питанием от трансформаторов тока ( РСВ 13-18)

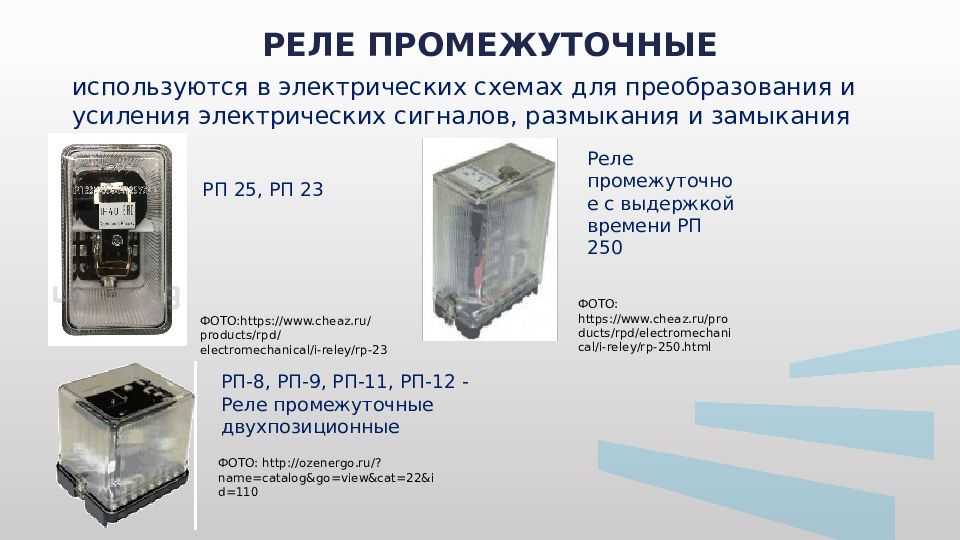

РЕЛЕ ПРОМЕЖУТОЧНЫЕ ФОТО: https:// www.cheaz.ru/products/rpd/electromechanical/i-reley/rp-23 ФОТО: https://www.cheaz.ru/products/rpd/electromechanical/i-reley/rp-250.html РП 25, РП 23 используются в электрических схемах для преобразования и усиления электрических сигналов, размыкания и замыкания цепей. Реле промежуточное с выдержкой времени РП 250 ФОТО: http://ozenergo.ru/?name=catalog&go=view&cat=22&id=110 РП-8, РП-9, РП-11, РП-12 - Реле промежуточные двухпозиционные
УКАЗАТЕЛЬНЫЕ РЕЛЕ контролирует появление тока или напряжения на определенном участке электрической схемы и при достижении им уставки срабатывает, выкидывая флажок или указатель, одновременно переключая свои контакты.
КОНТРОЛЬНЫЕ ВОПРОСЫ

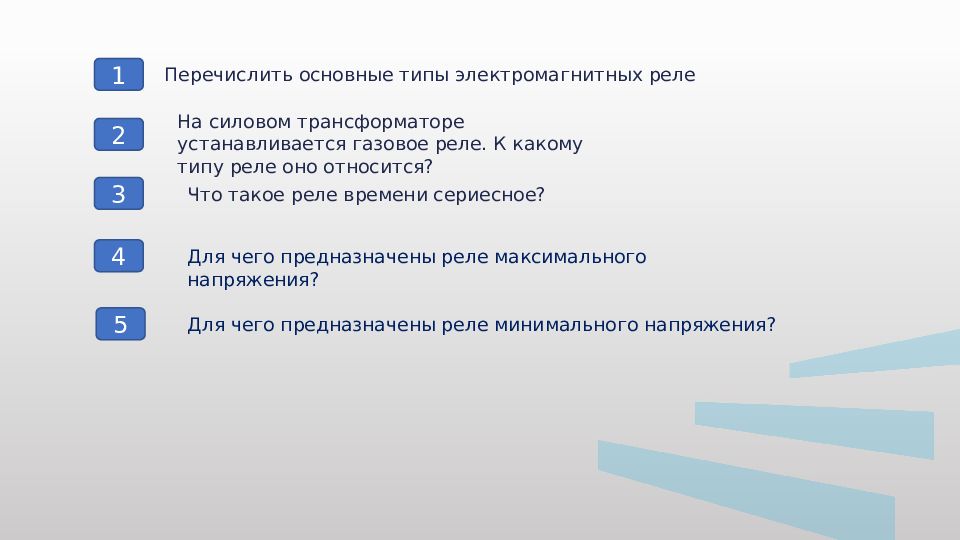

Для чего предназначены реле минимального напряжения? 1 2 3 4 На силовом трансформаторе устанавливается газовое реле. К какому типу реле оно относится? Что такое реле времени сериесное ? Перечислить основные типы электромагнитных реле 5 Для чего предназначены реле максимального напряжения?

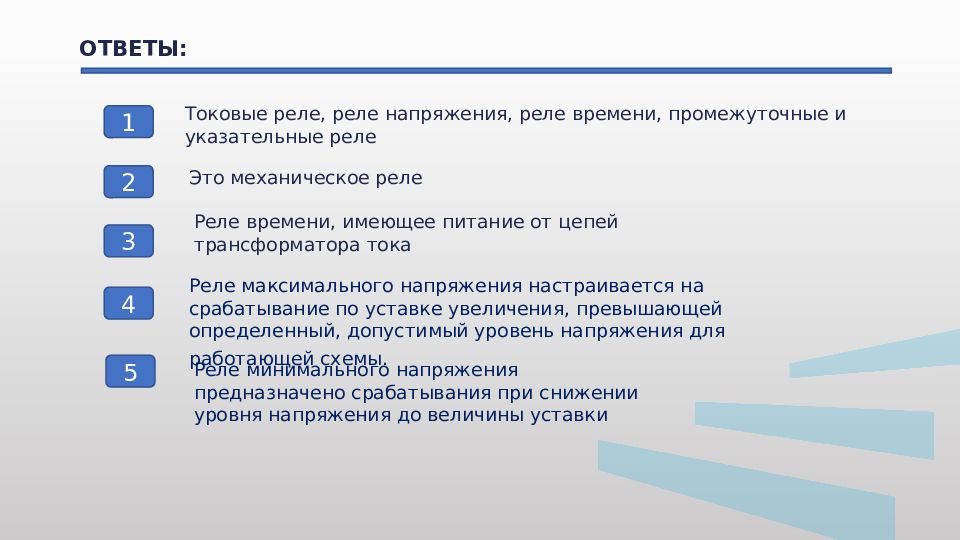

1 2 3 4 Это механическое реле Реле времени, имеющее питание от цепей трансформатора тока ОТВЕТЫ: 5 Токовые реле, реле напряжения, реле времени, промежуточные и указательные реле Реле максимального напряжения настраивается на срабатывание по уставке увеличения, превышающей определенный, допустимый уровень напряжения для работающей схемы. Реле минимального напряжения предназначено срабатывани я при снижении уровня напряжения до величины уставки
СПАСИБО ЗА ВНИМАНИЕ!
