Работу выполнил студент ЧИПС ФСПО группы 43 Сычкин Андрей Анатольевич Руководитель – ведущий инженер службы электрификации и электроснабжения Южно-Уральской дирекции инфраструктуры Тесленко Татьяна Владимировна
2 Наименование оборудования Марка оборудования Главный понижающий трансформатор ТДТН-25000/110/35/10 Токоведущие части АО15×3; АО80×6; АО120×10; АС-95; АС-50 Изоляторы ПС-70Д; ОФР-10-750; ИП-10/3150-120У1 Высоковольтные выключатели переменного тока ВВЭ-10, ВГБЭ-35; ВГТ-110 Быстродействующие выключатели постоянного тока ВАБ-206-5000/30-К-УХЛ4; ВАБ-206-4000/30-Л-УХЛ4 Разъединители РВ-10/1000; РВК-10/3000; РДЗ-35/1000; РГ-2/110-2/1000 Трансформаторы тока ТОЛ-10; ТГФМ-35; ТГФ-110 Трансформаторы напряжения НАМИ-10; НОМ-35; НАМИ-110 Защита от перенапряжения ОПН-Т/ TEL (по напряжению)
3 Однолинейная схема расчетной тяговой подстанции
Основные требования к релейной защите связаны с ее функциями и свойствами. Функциями релейной защиты являются: срабатывание (выдача команды на отключение) при к.з. в защищаемой зоне на контролируемом объекте; несрабатывание при отсутствии к.з. в защищаемой зоне; несрабатывание при к.з. за пределами зоны защиты. Действия защиты, выполняемые в соответствии с указанными функциями, являются верными. 4
5 Рисунок 1 - Электромагнитное реле максимального тока серии РТ40: а - конструкция реле, б - изоляционная колодка с неподвижными контактами, в - регулировочный узел, г - контактный узел. Реле тока серии РТ40
6 Индукционное реле максимального тока серии РТ80
7
8 Режимы работы газового реле типа BF -80

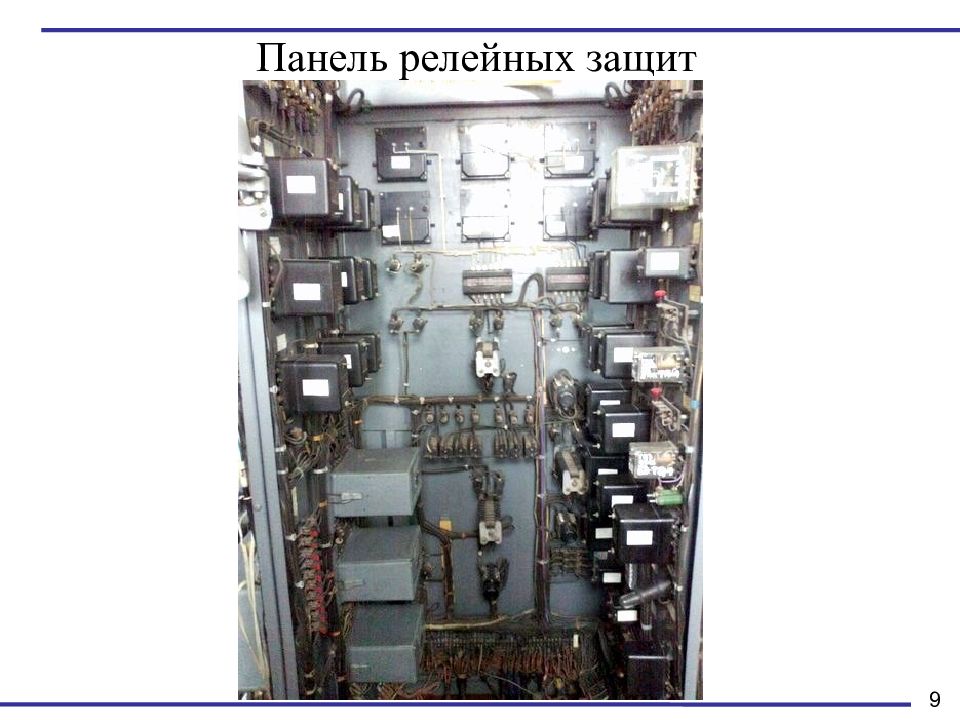

9 Панель релейных защит
1 0

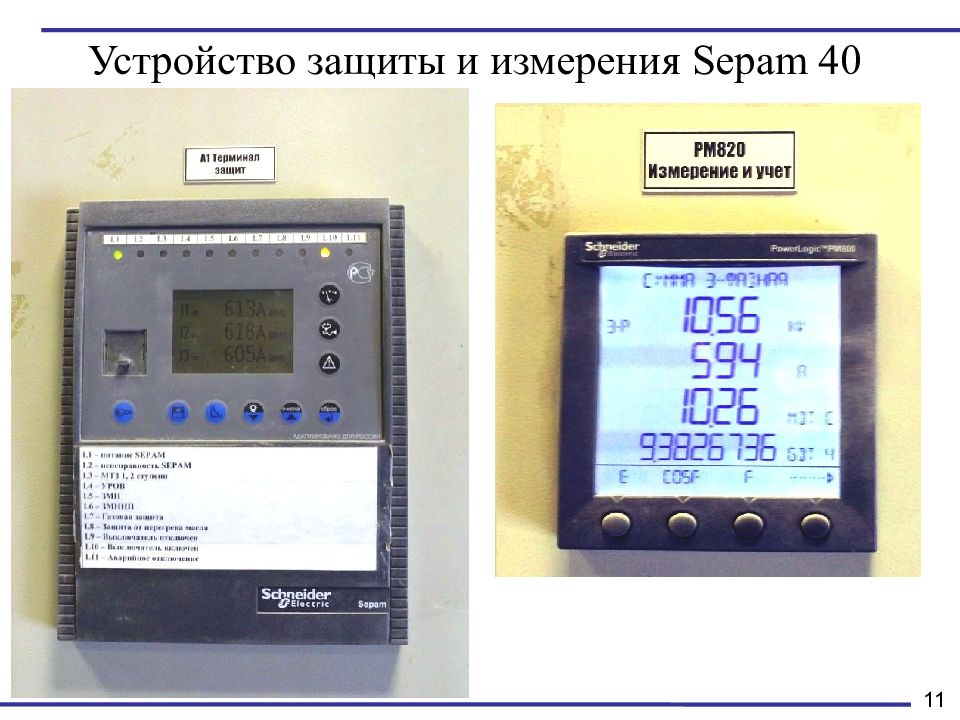

1 1 Устройство защиты и измерения Sepam 40
1 2
