Если к форме или взаимному расположению поверхностей предъявляют более жесткие требования, чем к размеру, то их устанавливают отдельно Соответственно, отдельно оговаривают, обозначают на чертежах, контролируют.
Прилегающая поверхность : имеет форму номинальной поверхности; соприкасается с реальной поверхностью ; расположена вне материала так, что расстояние до наиболее удаленной точки реальной поверхности минимально (расстояние измеряется по нормали и прилегающей поверхности
Допуск прямолинейности - наибольшее допускаемое отклонение от прямолинейности.
- наибольшее расстояние от точек реального профиля до прилегающей прямой в пределах нормируемого участка Частными видами отклонения от прямолинейности являются выпуклость и вогнутость.

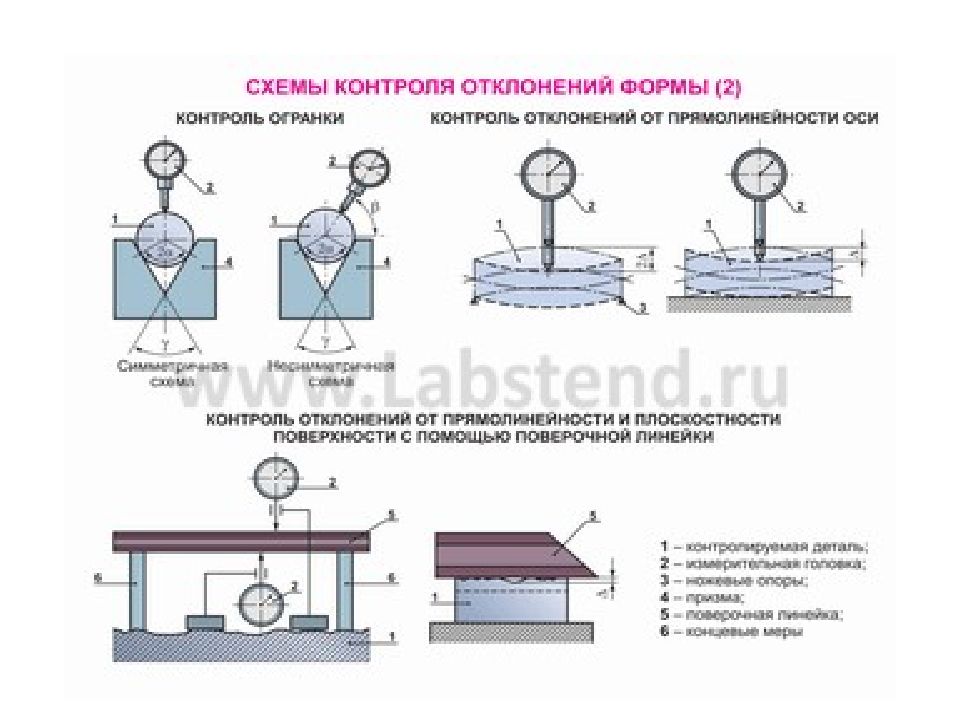

Отклонение от прямолинейности в плоскости измеряют, просовывая щуп под ребром поверочной линейки. Отклонение от плоскостности измеряют так же, только линейку прикладывают вдоль, поперек и по диагонали

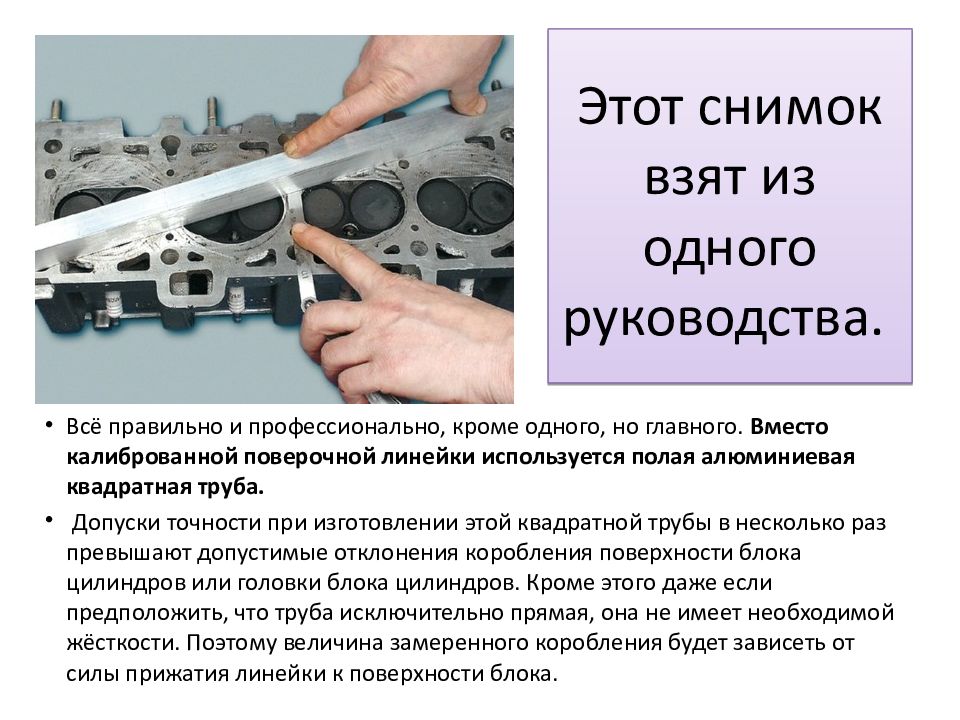

Всё правильно и профессионально, кроме одного, но главного. Вместо калиброванной поверочной линейки используется полая алюминиевая квадратная труба. Допуски точности при изготовлении этой квадратной трубы в несколько раз превышают допустимые отклонения коробления поверхности блока цилиндров или головки блока цилиндров. Кроме этого даже если предположить, что труба исключительно прямая, она не имеет необходимой жёсткости. Поэтому величина замеренного коробления будет зависеть от силы прижатия линейки к поверхности блока.

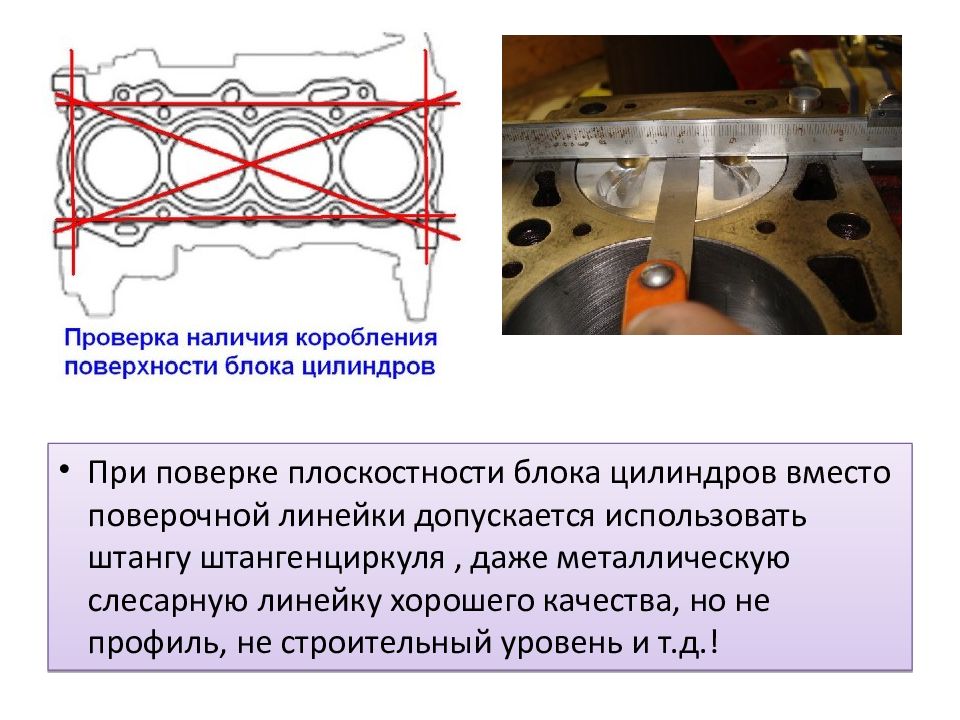

При поверке плоскостности блока цилиндров вместо поверочной линейки допускается использовать штангу штангенциркуля, даже металлическую слесарную линейку хорошего качества, но не профиль, не строительный уровень и т.д.!
Типичный признак перегрева двигателя в его начальной стадии – деформация плоскости головки блока
Область в пространстве, ограниченная двумя соосными цилиндрами, отстоящими друг от друга на расстоянии, равном допуску цилиндричности
- наибольшее расстояние от точек реального профиля до прилегающей окружности Частным о видами отклонений от круглостя являются овальность и огранка.
Отклонение профиля продольного сечения цилиндрической поверхности - наибольшее расстояние D от точек образующих реальной поверхности, лежащих в плоскости, проходящей через ее ось, до соответствующей стороны прилегающего профиля в пределах нормируемого участка. Отклонение профиля продольного сечения характеризует отклонение от прямолинейности и параллельности образующих. Частными видами отклонения профиля продольного сечения являются конусообразность, бочкообразность и седлообразность.
Отклонение профиля (в плоскости сечения)заданной поверхности Отклонение формы заданной поверхности

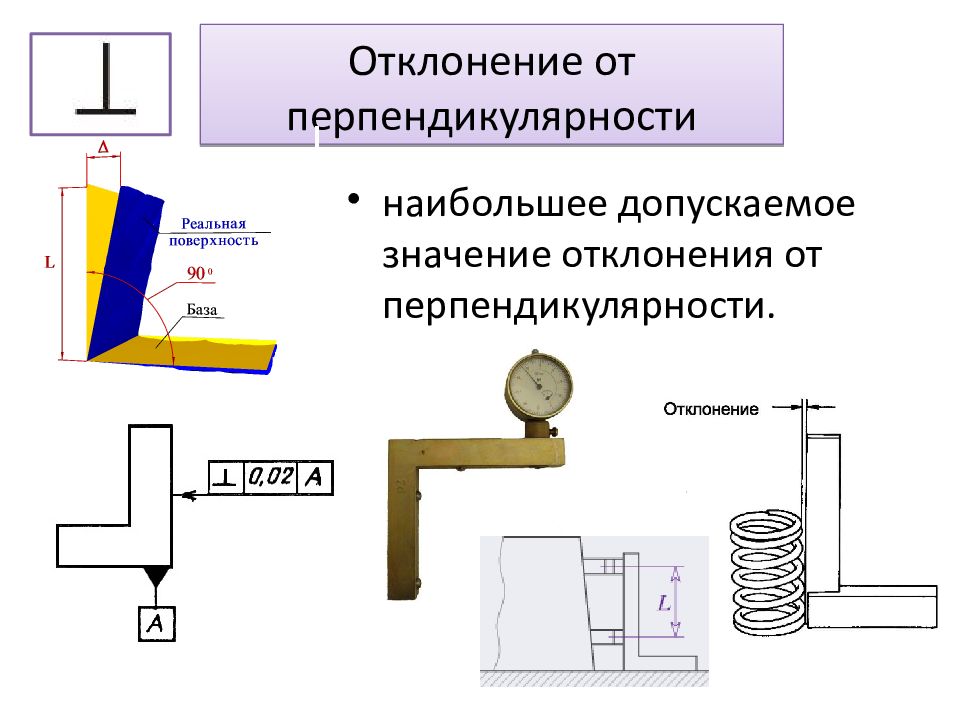

наибольшее допускаемое значение отклонения от перпендикулярности.

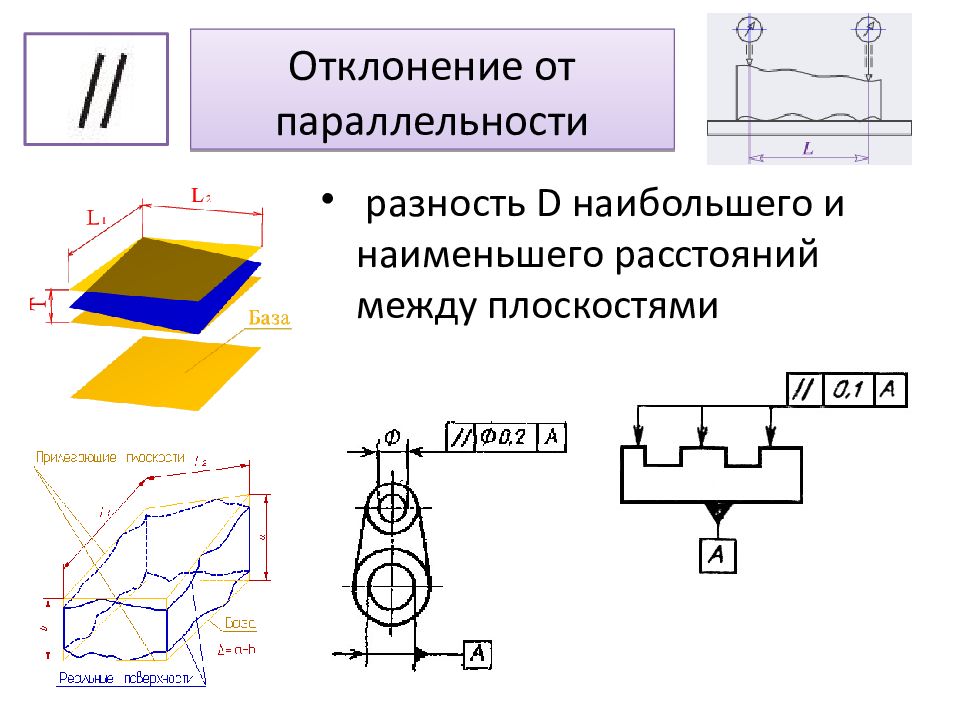

разность D наибольшего и наименьшего расстояний между плоскостями

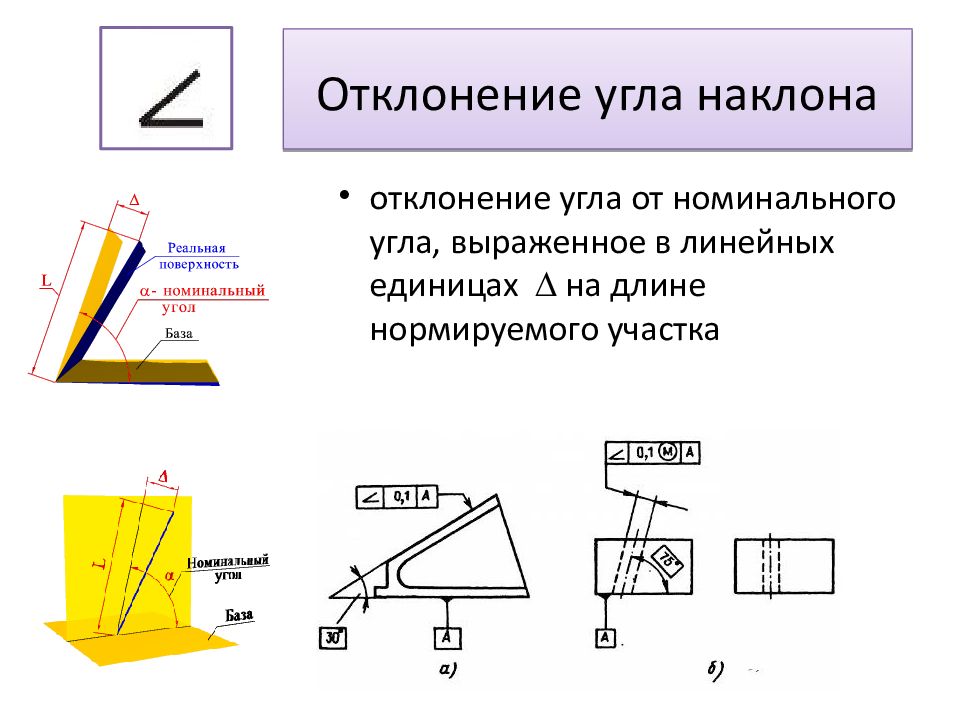

отклонение угла от номинального угла, выраженное в линейных единицах на длине нормируемого участка
Наибольшее расстояние ( 1, 2,...) между осью рассматриваемой поверхности вращения и общей осью двух или нескольких поверхностей вращения
наибольшее расстояние D между плоскостью симметрии (осью) рассматриваемого элемента (или элементов) и плоскостью симметрии базового элемента
наибольшее расстояние D между реальным расположением элемента (его центра, оси или плоскости симметрии) и его номинальным расположением
наименьшее расстояние D между номинально пересекающимися осями,
Совместное проявление некруглости цилиндрической поверхности и несоосности ее базовой оси
Совместное проявление неплоскостности торца и его неперпендикулярности базовой оси

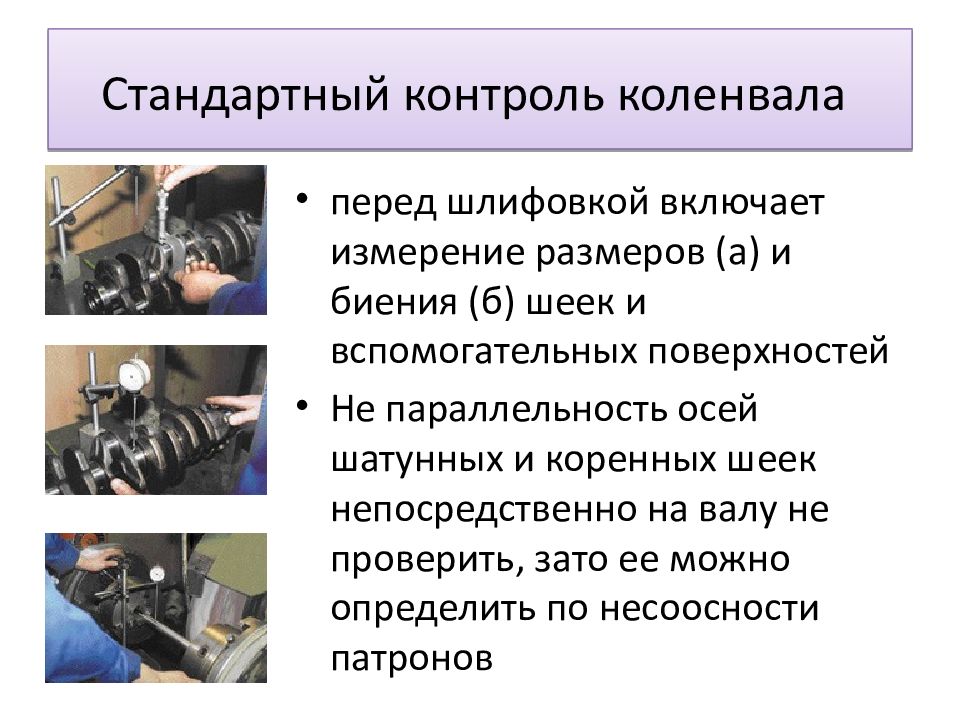

перед шлифовкой включает измерение размеров (а) и биения (б) шеек и вспомогательных поверхностей Не параллельность осей шатунных и коренных шеек непосредственно на валу не проверить, зато ее можно определить по несоосности патронов

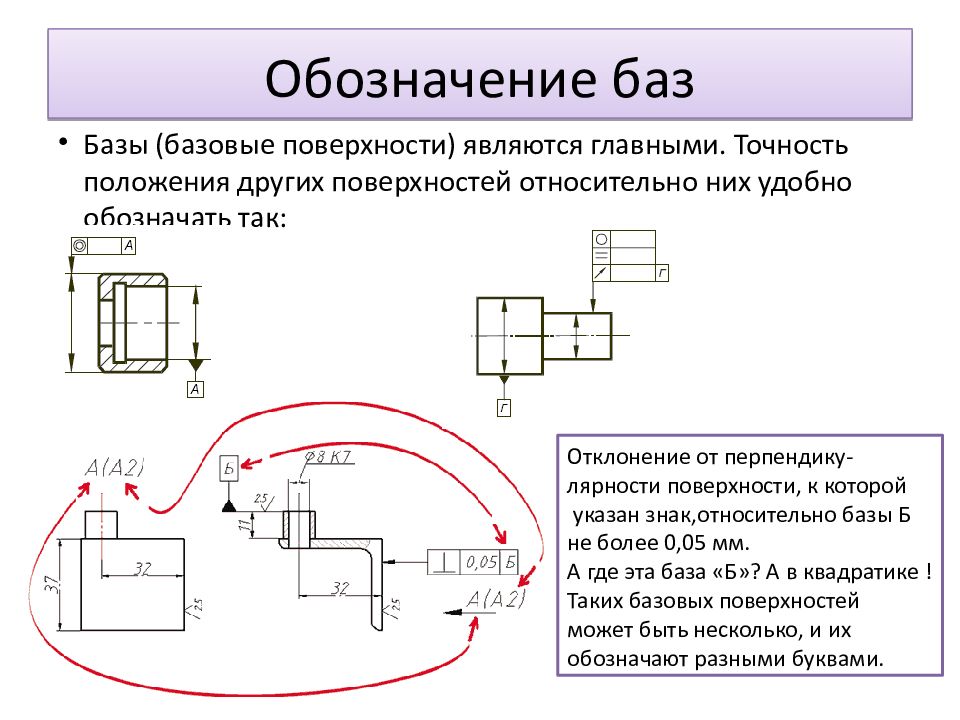

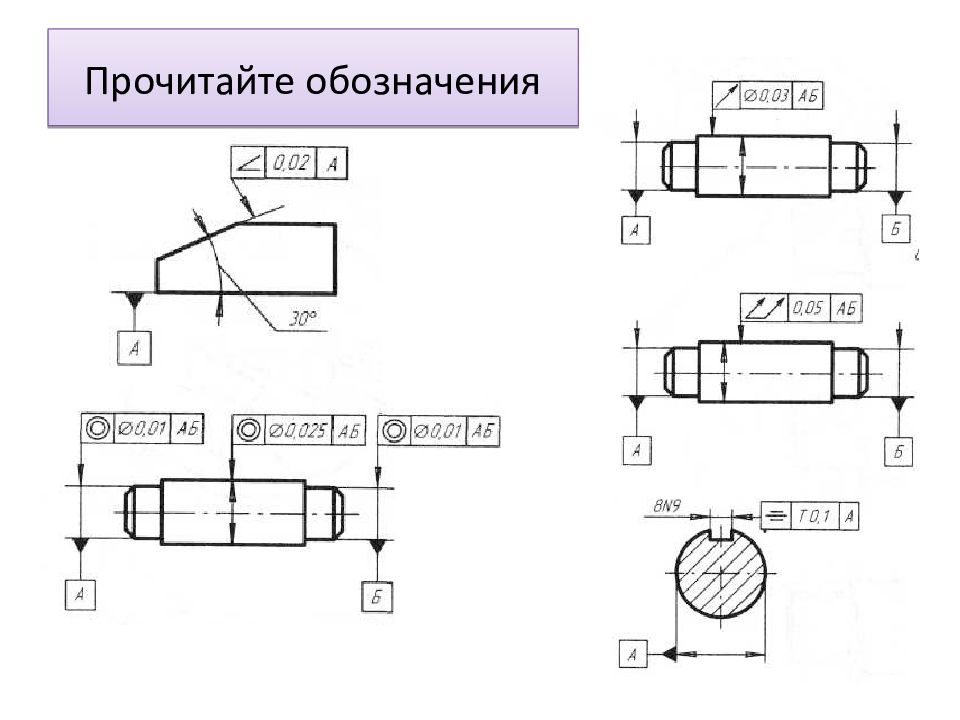

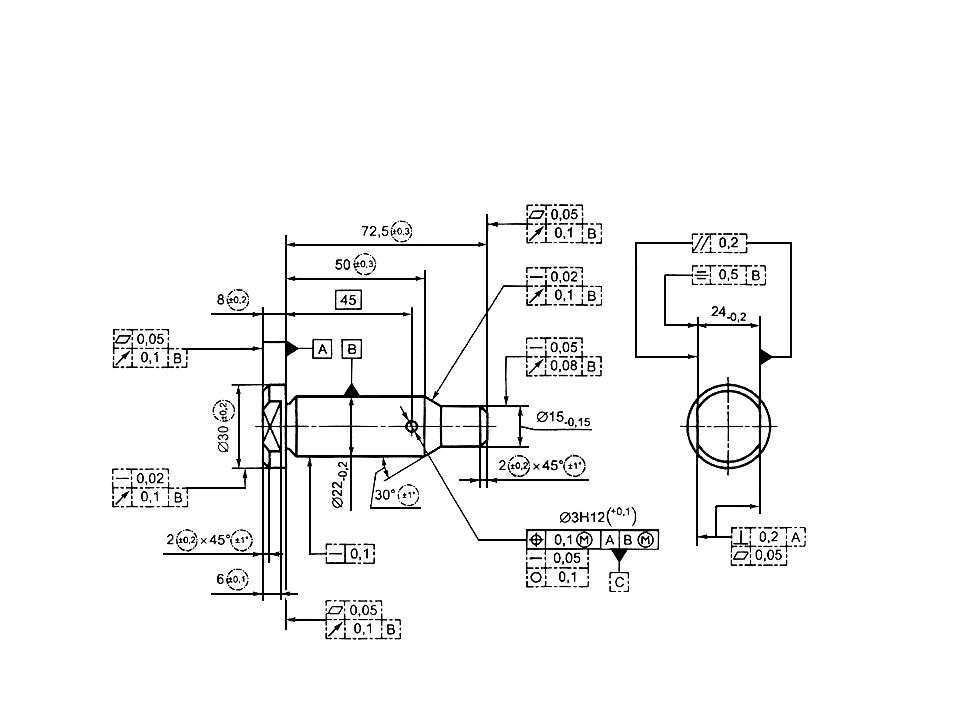

Базы (базовые поверхности) являются главными. Точность положения других поверхностей относительно них удобно обозначать так: Отклонение от перпендику - лярности поверхности, к которой указан знак,относительно базы Б н е более 0,05 мм. А где эта база «Б»? А в квадратике ! Таких базовых поверхностей может быть несколько, и их обозначают разными буквами.
