Презентация к теме «СВЕТОФОРЫ» С использованием макетов и стендов кабинета «Безопасность движения» Разработал преподаватель Морева М.А.

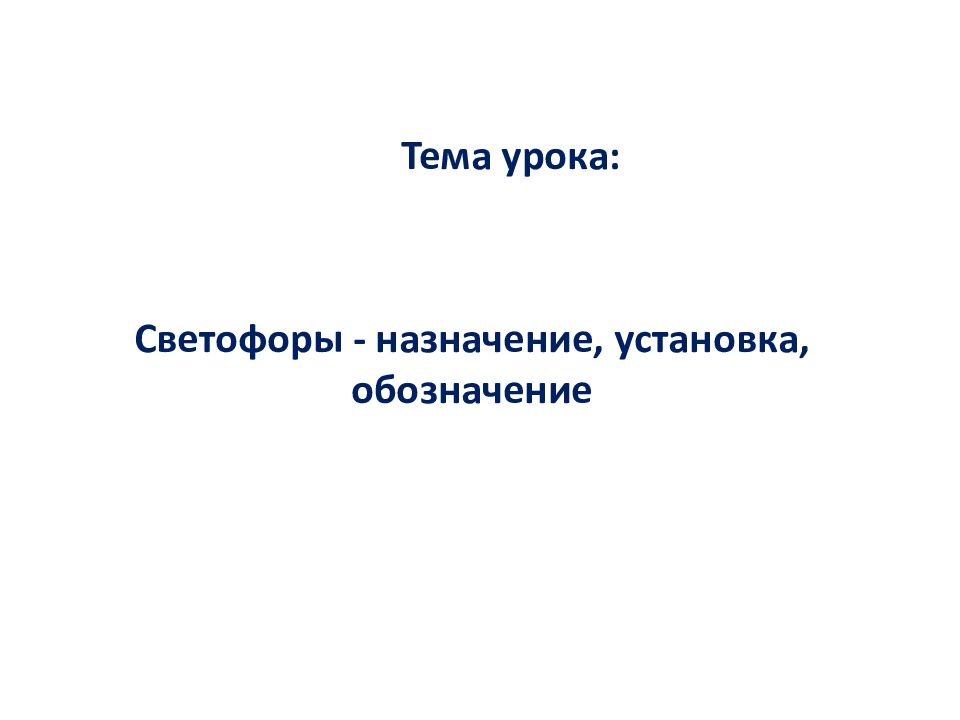

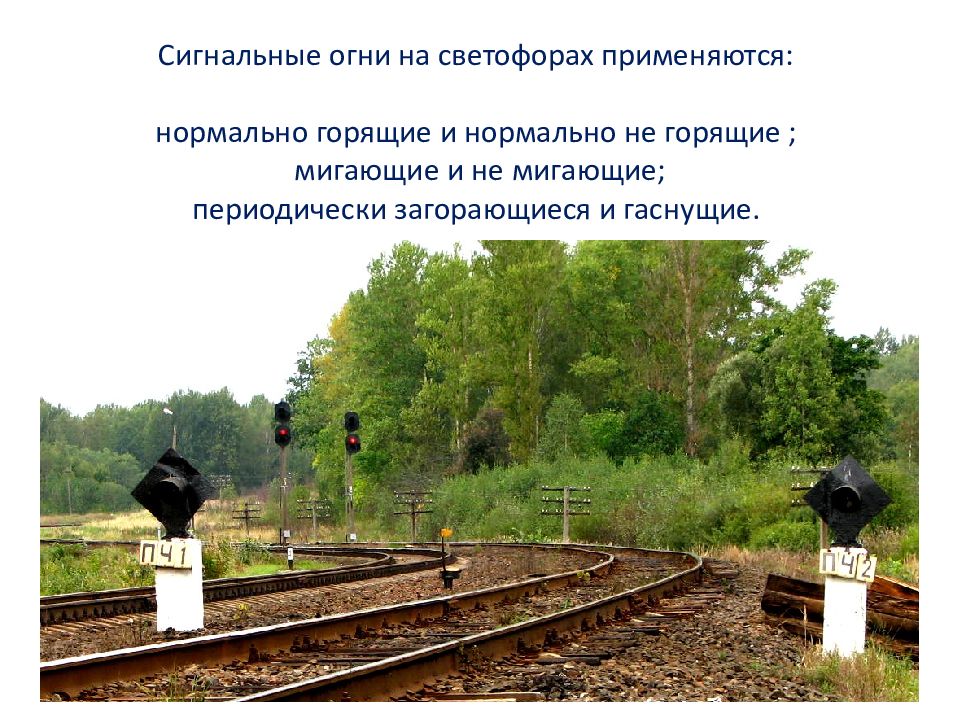

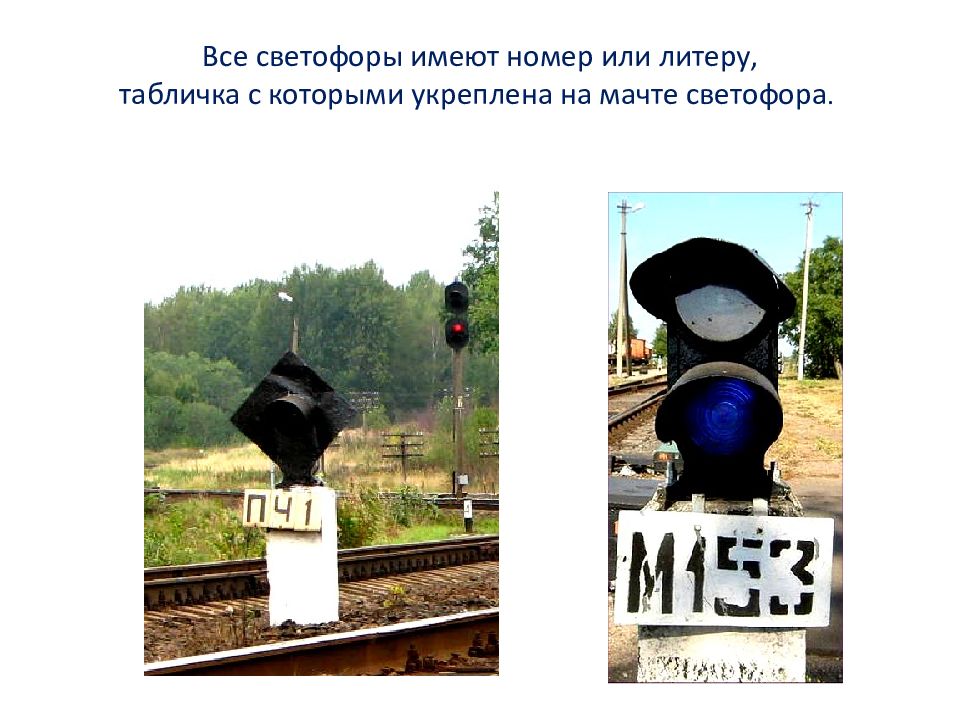

Светофоры - назначение, установка, обозначение
При отсутствии габарита по разрешению начальника дороги светофоры устанавливают с левой стороны, к ним относятся: Заградительные, входные и предупредительные к ним при движении по неправильному пути.

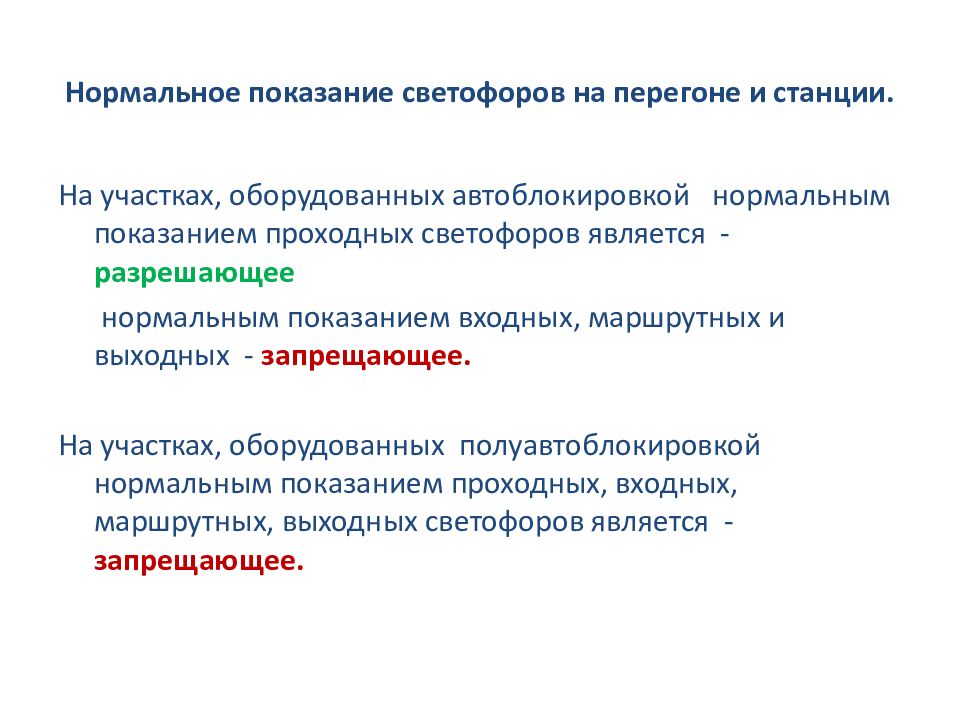

На участках, оборудованных автоблокировкой нормальным показанием проходных светофоров является - разрешающее нормальным показанием входных, маршрутных и выходных - запрещающее. На участках, оборудованных полуавтоблокировкой нормальным показанием проходных, входных, маршрутных, выходных светофоров является - запрещающее.

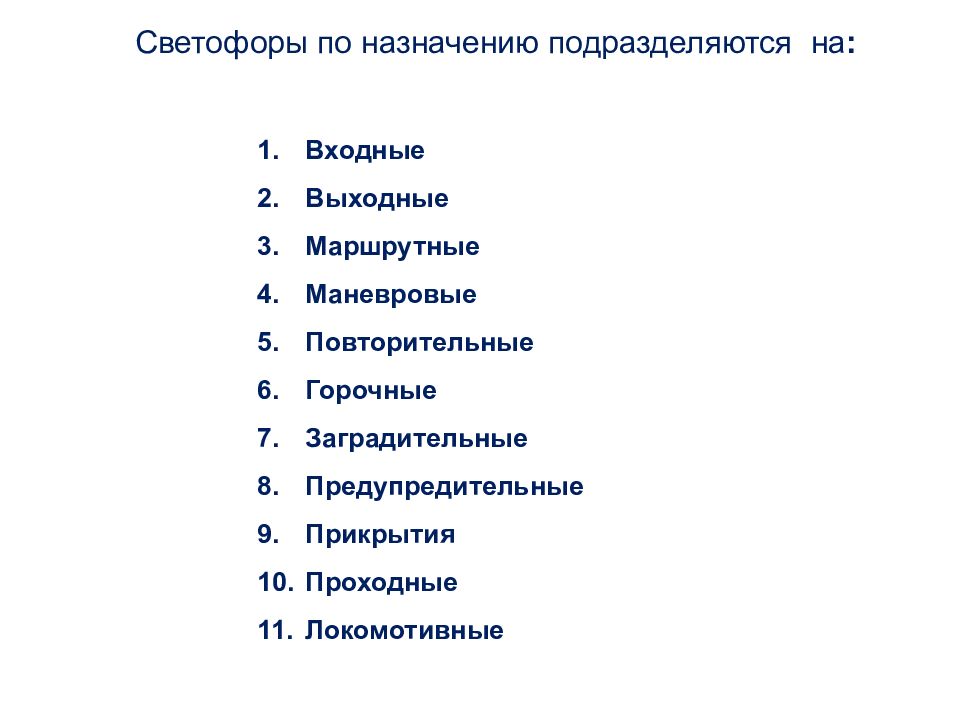

Входные Выходные Маршрутные Маневровые Повторительные Горочные Заградительные Предупредительные Прикрытия Проходные Локомотивные Светофоры по назначению подразделяются на :

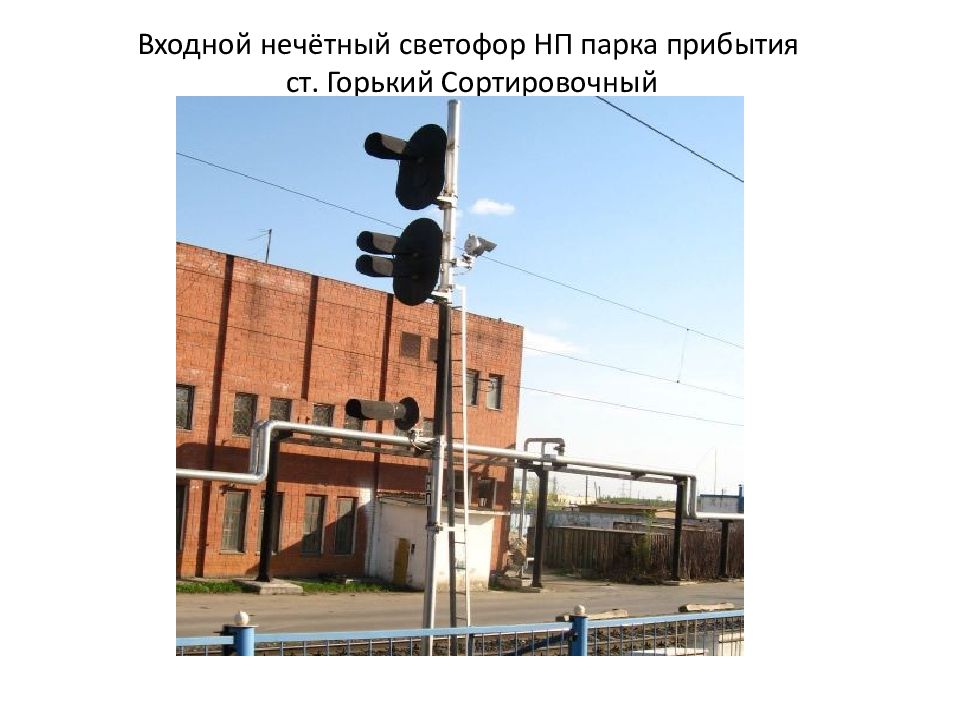

Светофоры по назначению ВХОДНЫЕ Разрешают или запрещают поезду следовать с перегона на станцию Устанавливаются перед первым стрелочным переводом на расстоянии не ближе 50 м, считая от остряка противошерстного или предельного столбика пошерстного стрелочного перевода Являются границами станции Обозначаются литерой Ч или Н Дополнительные при приеме поездов с неправильного пути обозначаются ЧД или НД

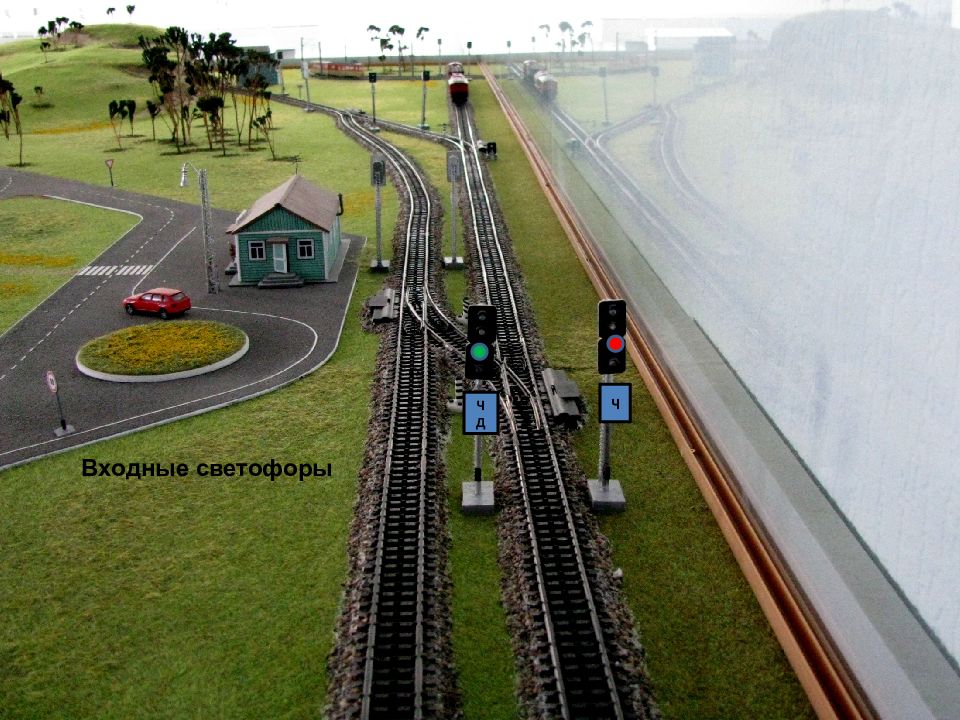

Ч ЧД Входные светофоры
Светофоры по назначению ВЫХОДНЫЕ Разрешают или запрещают поезду отправиться со станции на перегон. Устанавливаются для каждого отправочного пути впереди места, предназначенного для стоянки локомотива. Обозначаются литерой Ч1,Ч2,Ч3 или Н1, Н2, Н3 и т.д. Ч,Н – четное или нечётное направление; цифры обозначают номер отправочного пути

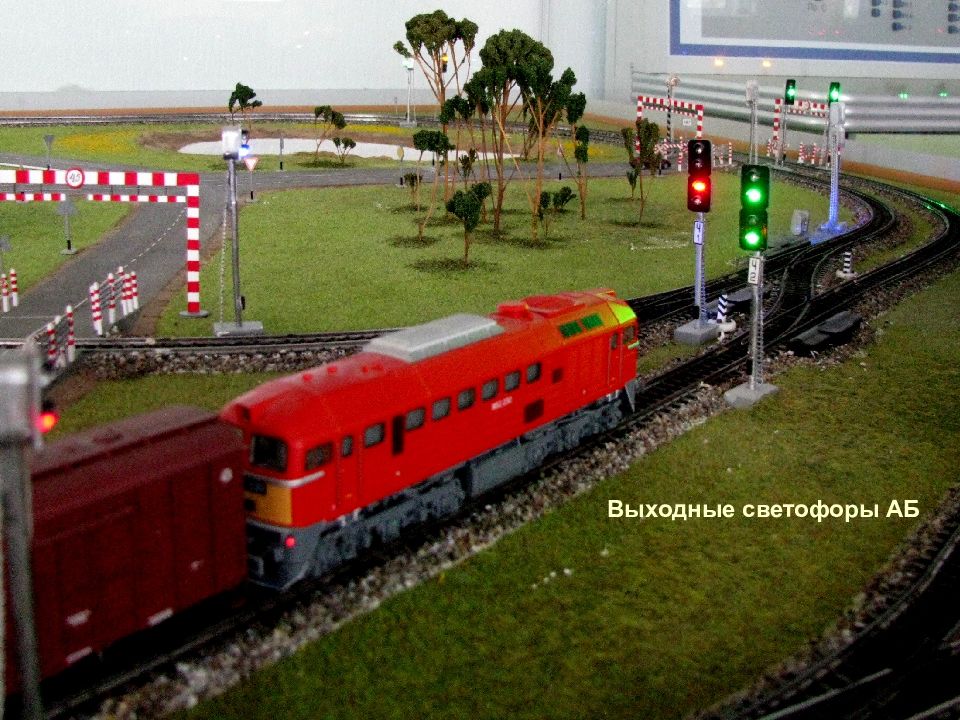

Выходные светофоры АБ

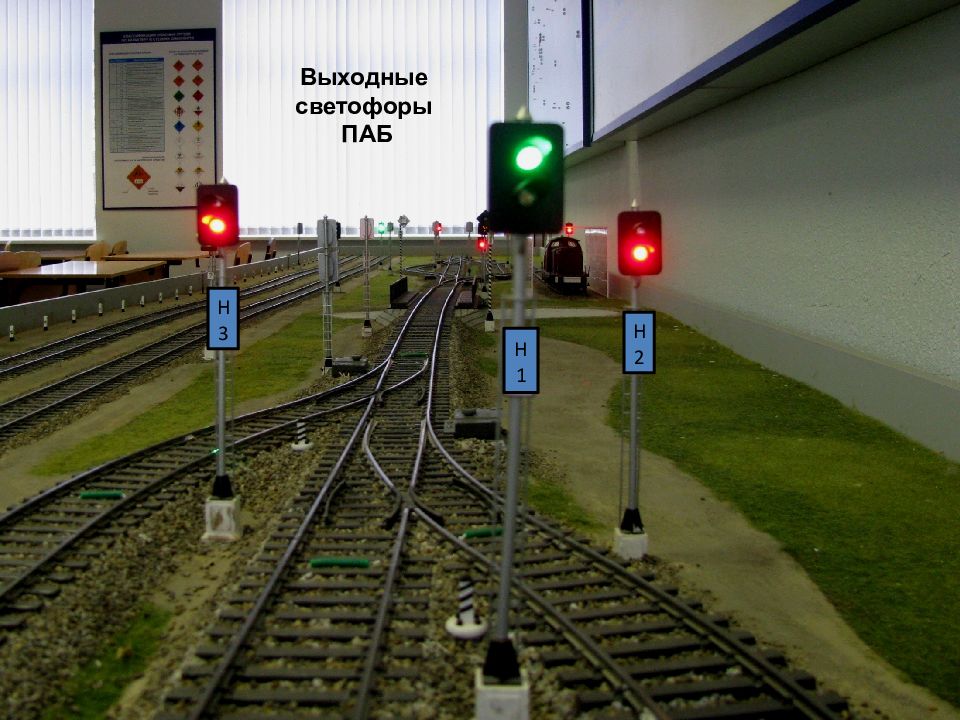

Н1 Н2 Н3 Выходные светофоры ПАБ

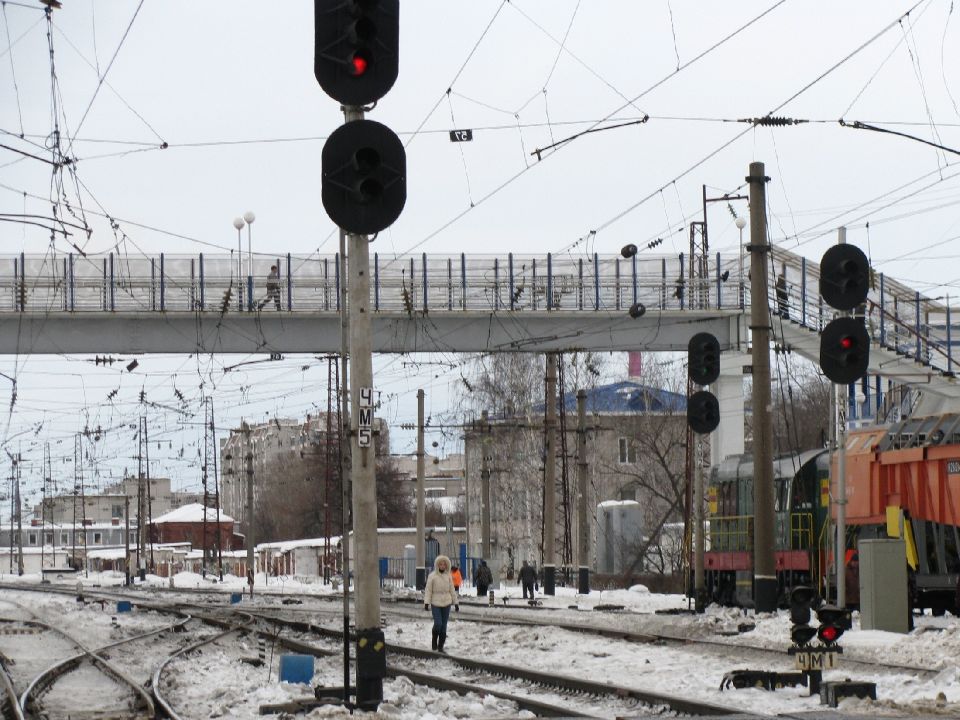

Светофоры по назначению МАРШРУТНЫЕ Разрешающие или запрещающие поезду проследовать из одного района станции в другой. Обозначаются литерой ЧМ1, ЧМ2, ЧМ3 или НМ1, НМ2, НМ3 Ч,Н – четное или нечётное направление; М – маршрутный светофор цифры обозначают номер пути

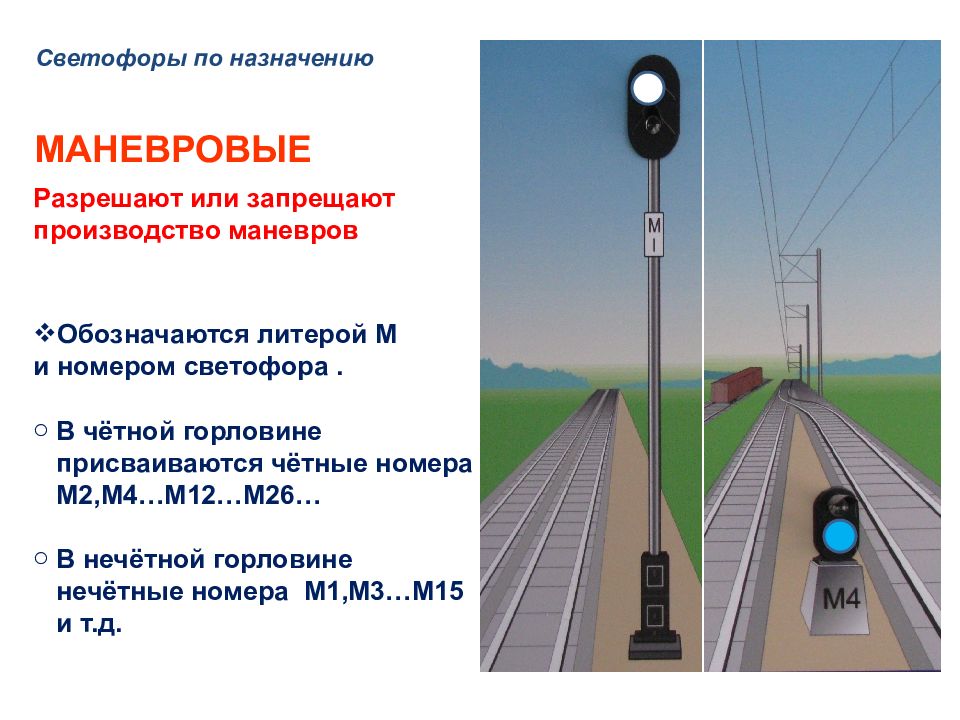

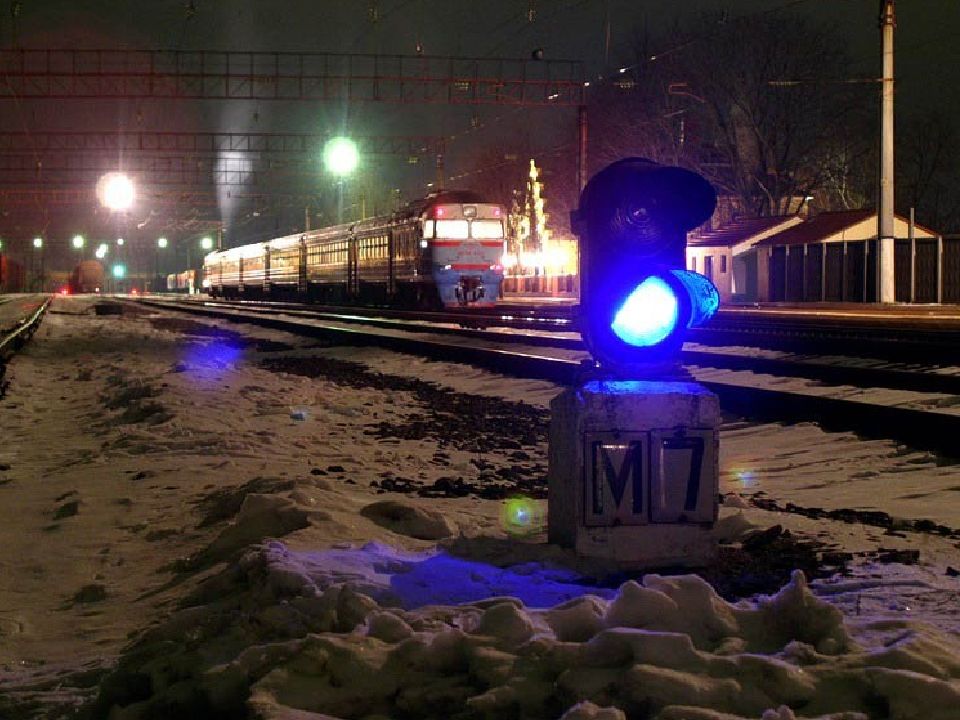

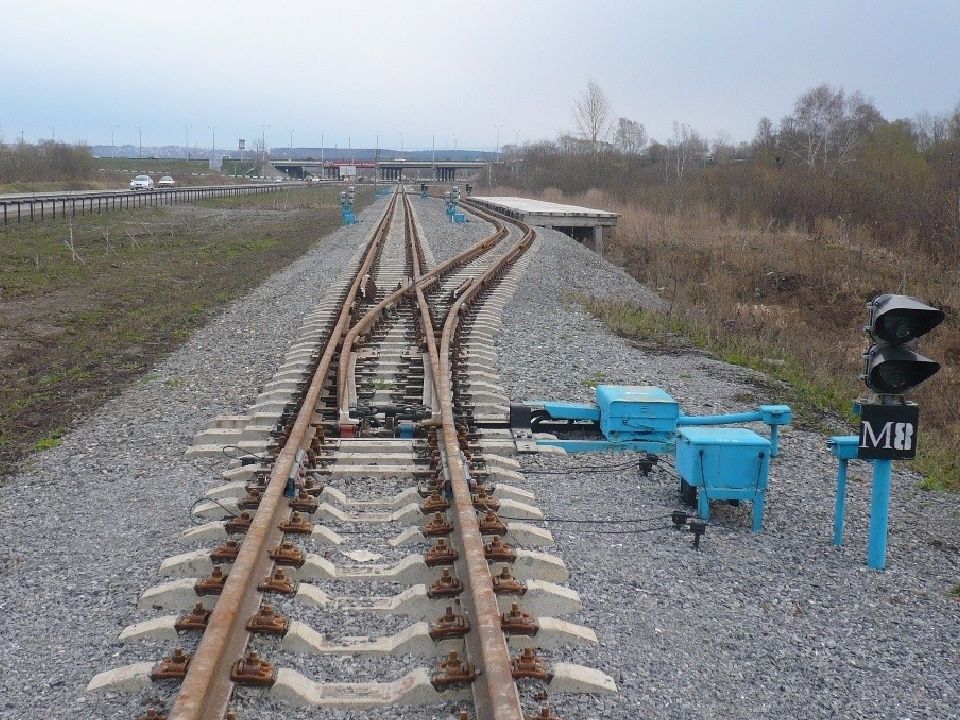

Светофоры по назначению МАНЕВРОВЫЕ Разрешают или запрещают производство маневров Обозначаются литерой М и номером светофора. В чётной горловине присваиваются чётные номера М2,М4…М12…М26… В нечётной горловине нечётные номера М1,М3…М15 и т.д.

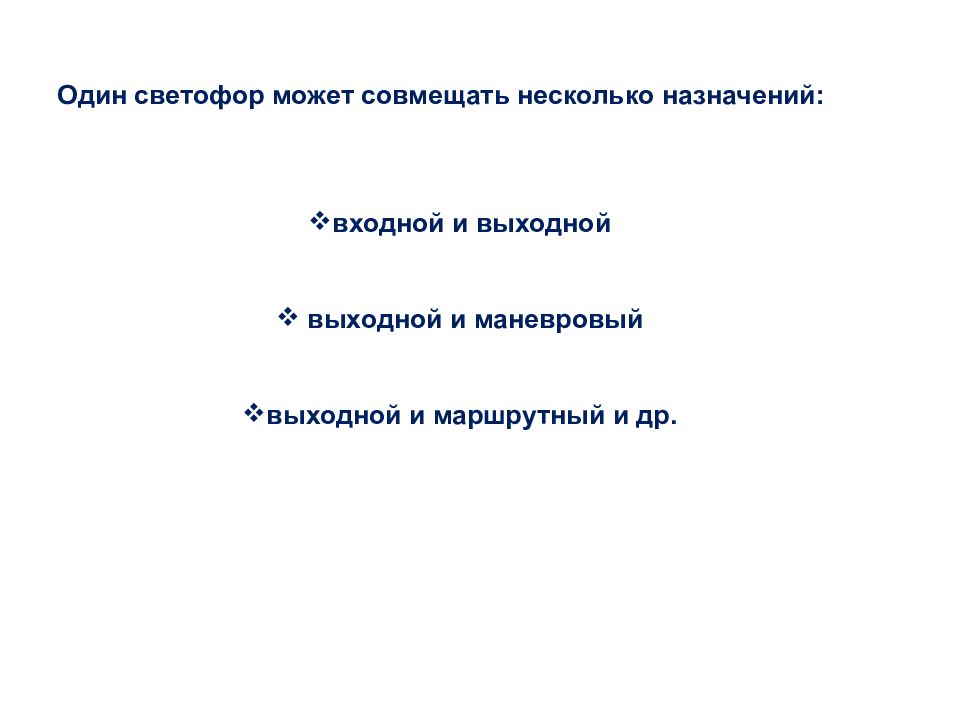

Один светофор может совмещать несколько назначений: входной и выходной выходной и маневровый выходной и маршрутный и др.

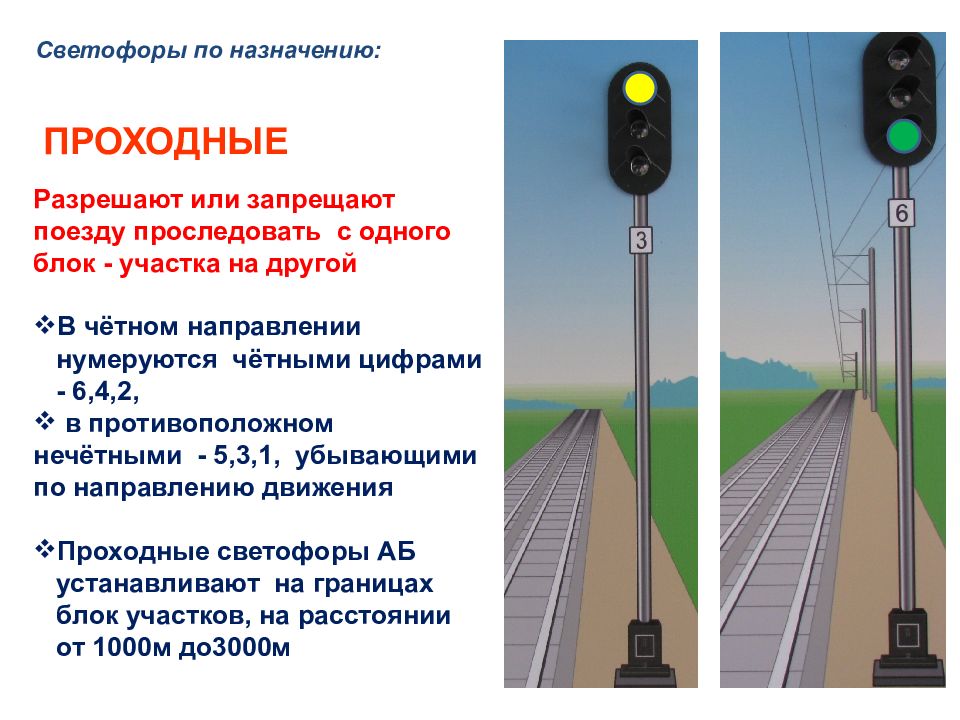

Светофоры по назначению: ПРОХОДНЫЕ Разрешают или запрещают поезду проследовать с одного блок - участка на другой В чётном направлении нумеруются чётными цифрами - 6,4,2, в противоположном нечётными - 5,3,1, убывающими по направлению движения Проходные светофоры АБ устанавливают на границах блок участков, на расстоянии от 1000м до3000м

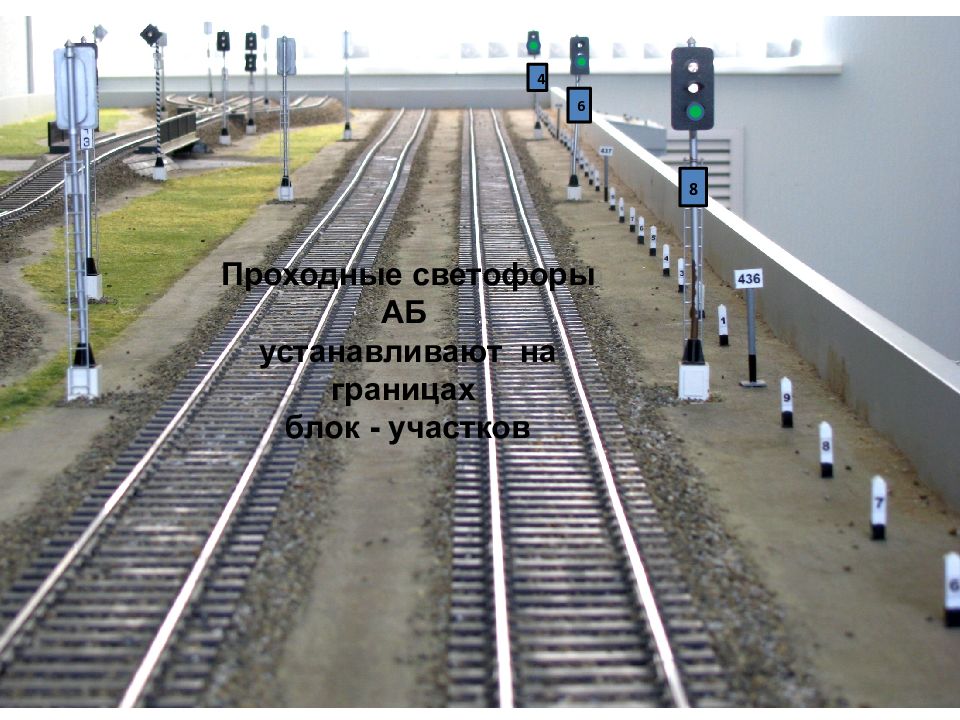

8 6 4 Проходные светофоры АБ устанавливают на границах блок - участков

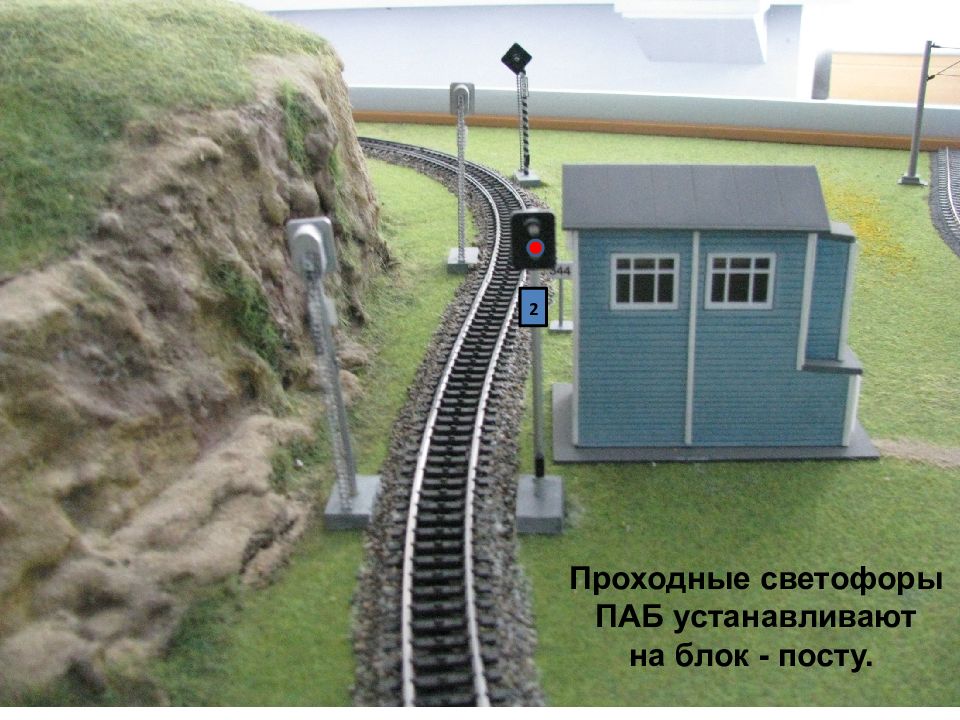

2 Проходные светофоры ПАБ устанавливают на блок - посту.

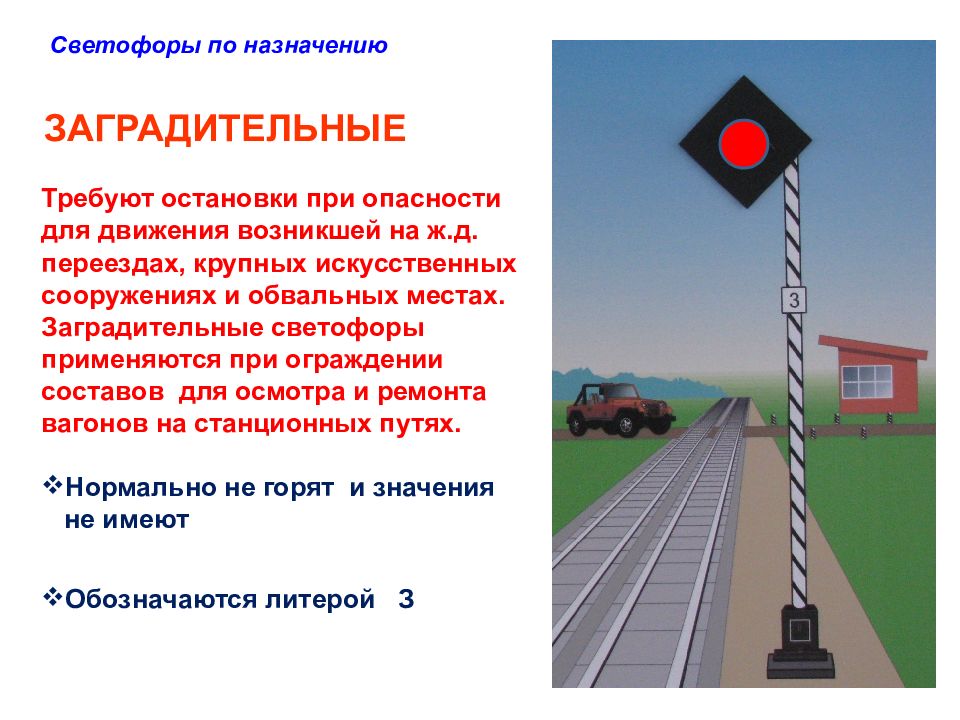

Светофоры по назначению ЗАГРАДИТЕЛЬНЫЕ Требуют остановки при опасности для движения возникшей на ж.д. переездах, крупных искусственных сооружениях и обвальных местах. Заградительные светофоры применяются при ограждении составов для осмотра и ремонта вагонов на станционных путях. Нормально не горят и значения не имеют Обозначаются литерой З

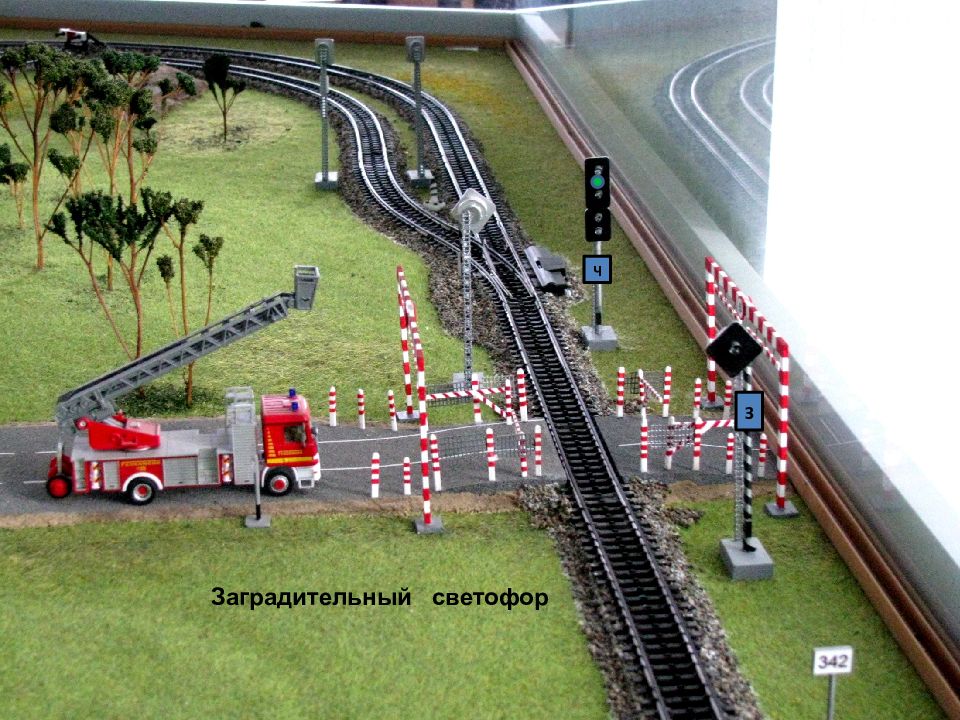

З Ч Заградительный светофор

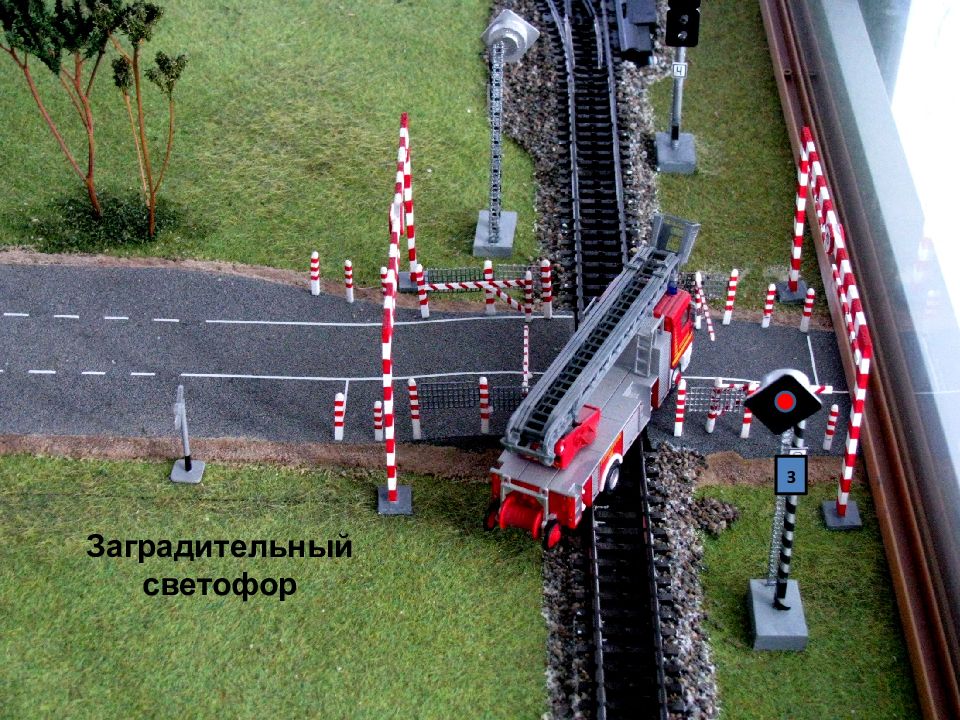

З Заградительный светофор

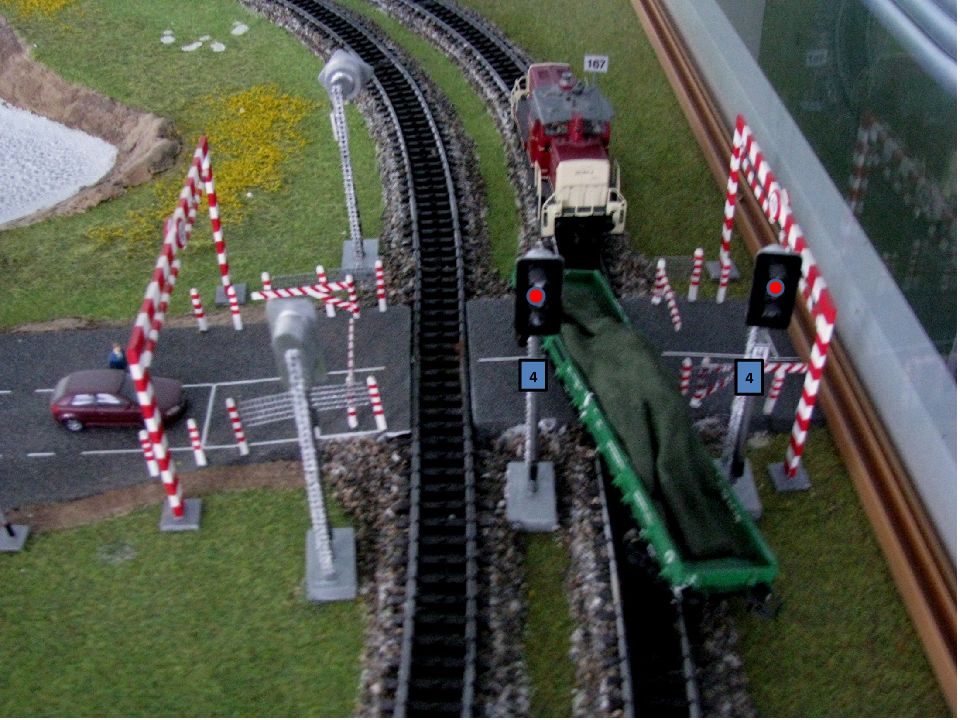

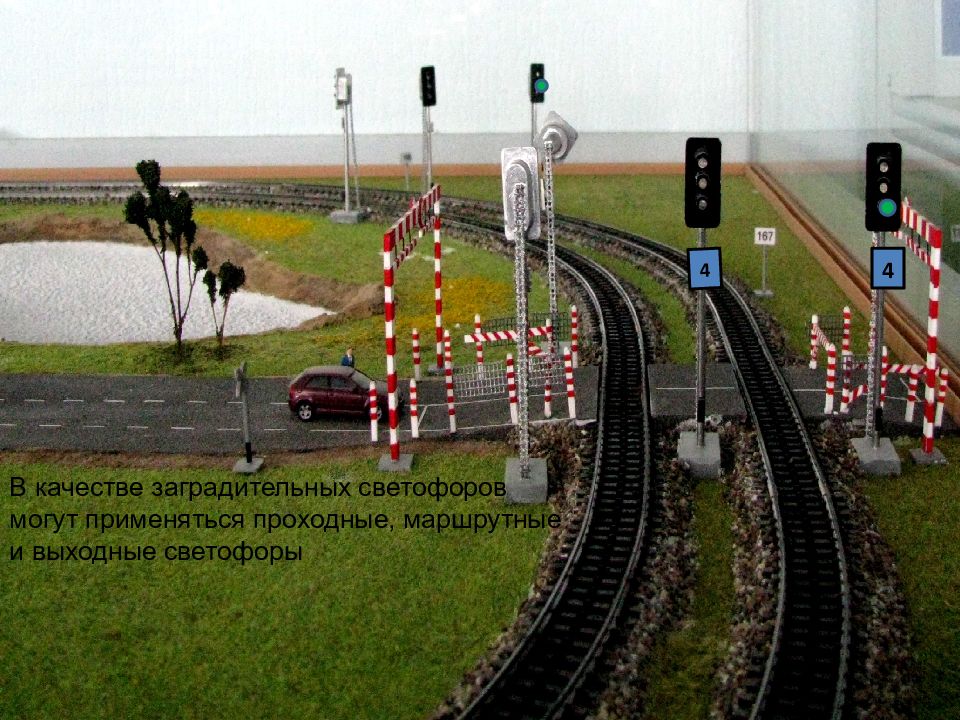

4 4 В качестве заградительных светофоров могут применяться проходные, маршрутные и выходные светофоры
4 4
Светофоры по назначению ГОРОЧНЫЕ Разрешают или запрещают роспуск вагонов с горки Обозначаются литерой Г

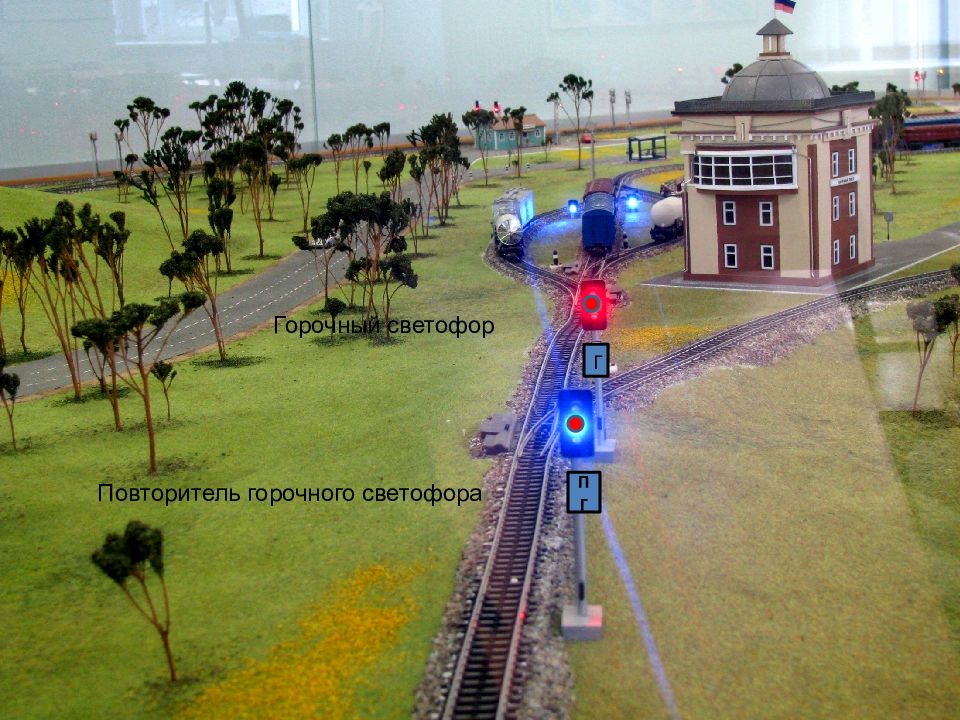

Г ПГ Горочный светофор Повторитель горочного светофора

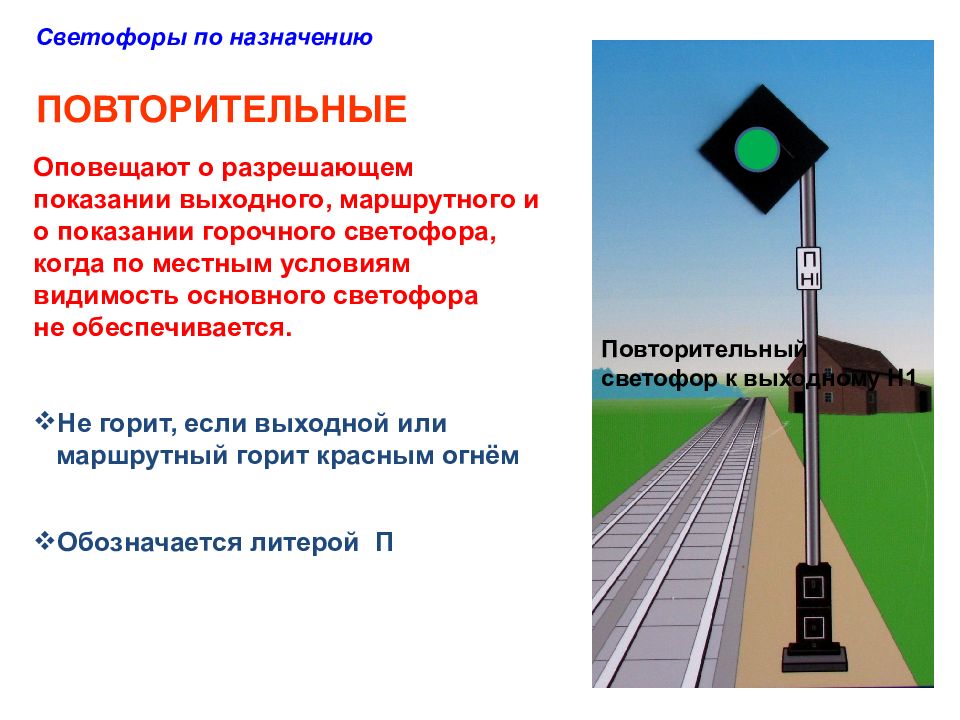

Светофоры по назначению ПОВТОРИТЕЛЬНЫЕ Оповещают о разрешающем показании выходного, маршрутного и о показании горочного светофора, когда по местным условиям видимость основного светофора не обеспечивается. Не горит, если выходной или маршрутный горит красным огнём Обозначается литерой П Повторительный светофор к выходному Н1

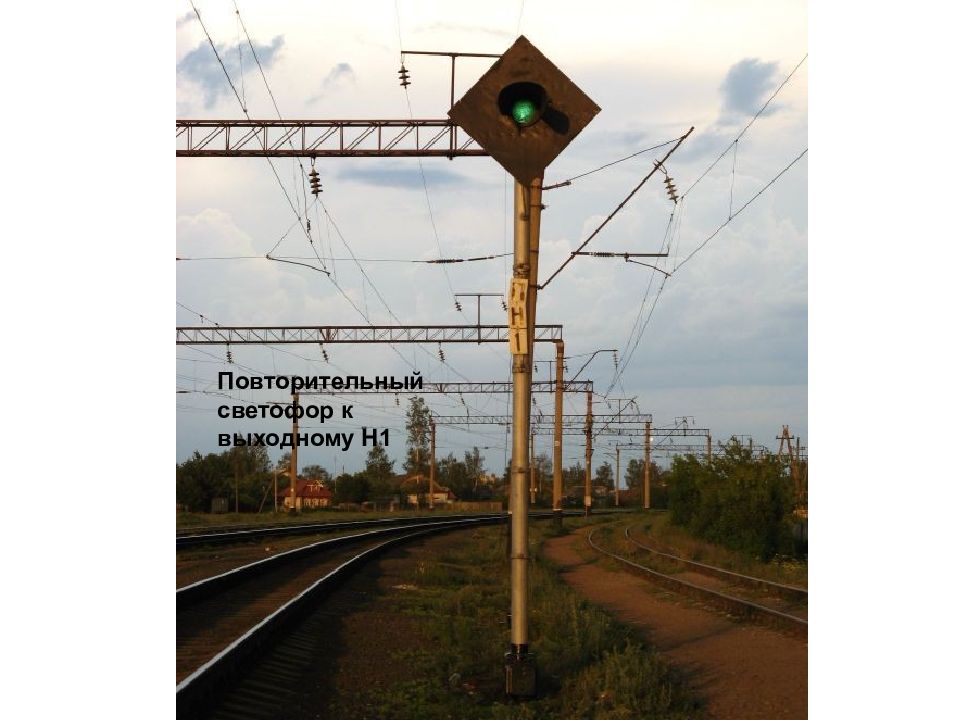

Повторительный светофор к выходному Н1

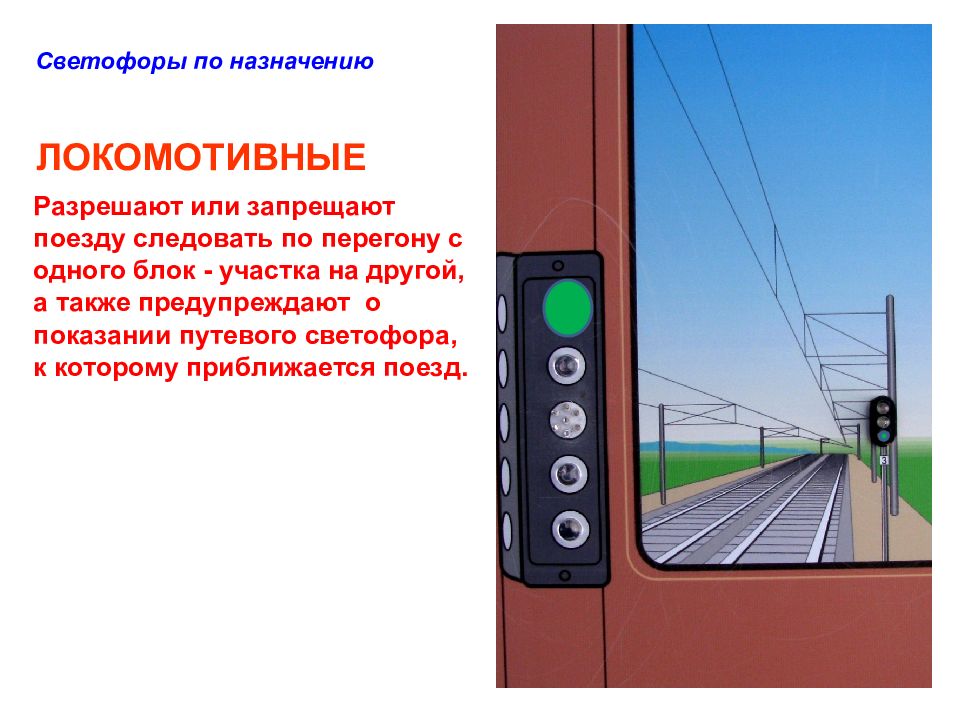

Светофоры по назначению ЛОКОМОТИВНЫЕ Разрешают или запрещают поезду следовать по перегону с одного блок - участка на другой, а также предупреждают о показании путевого светофора, к которому приближается поезд.

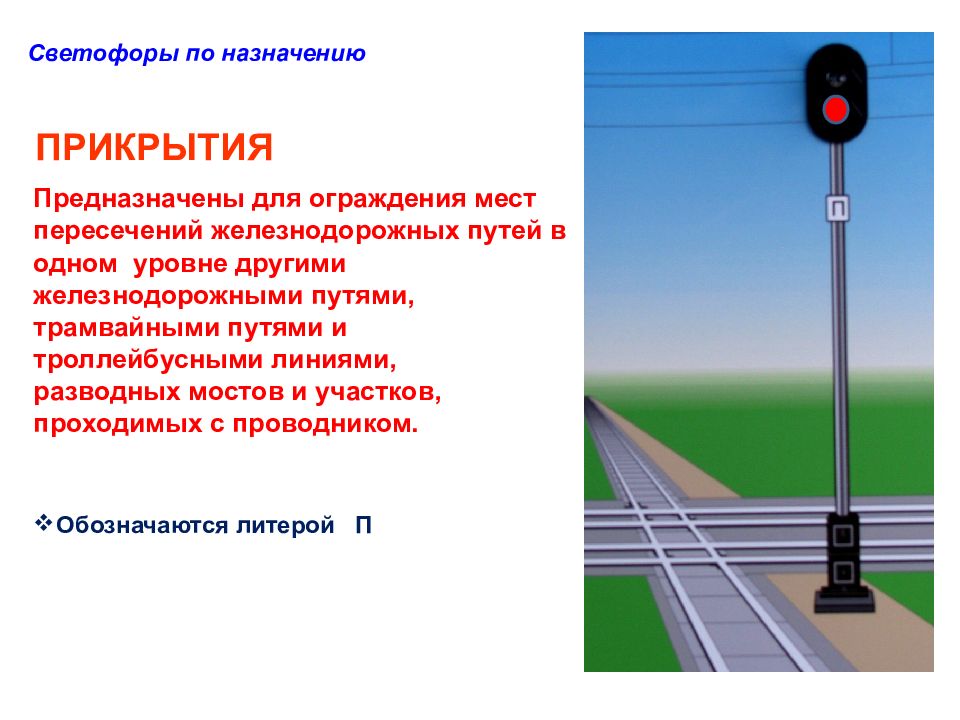

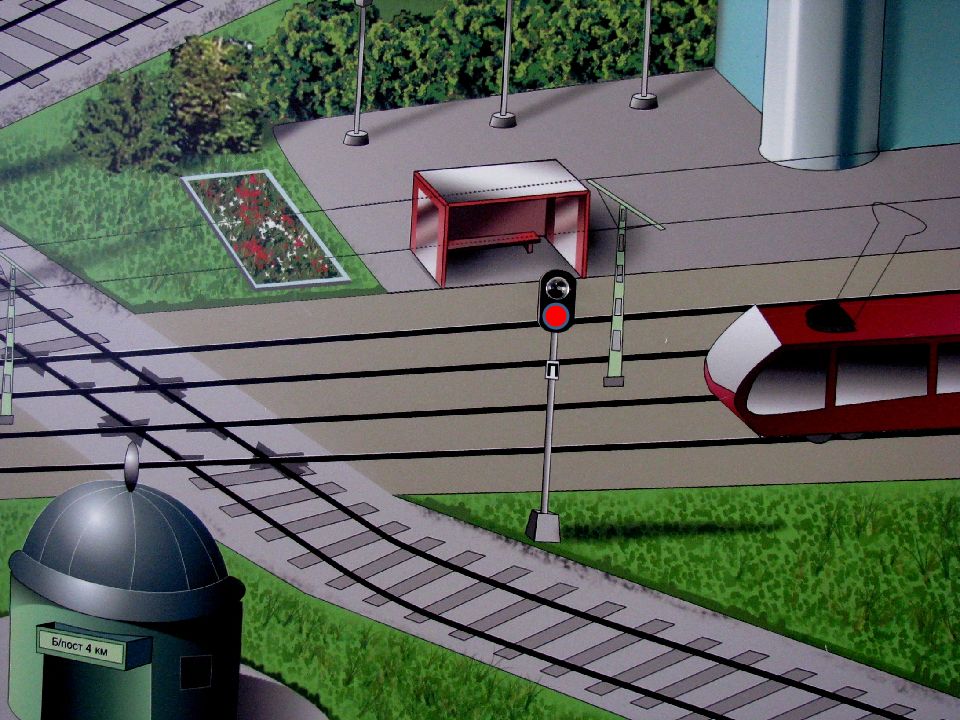

Светофоры по назначению ПРИКРЫТИЯ Предназначены для ограждения мест пересечений железнодорожных путей в одном уровне другими железнодорожными путями, трамвайными путями и троллейбусными линиями, разводных мостов и участков, проходимых с проводником. Обозначаются литерой П

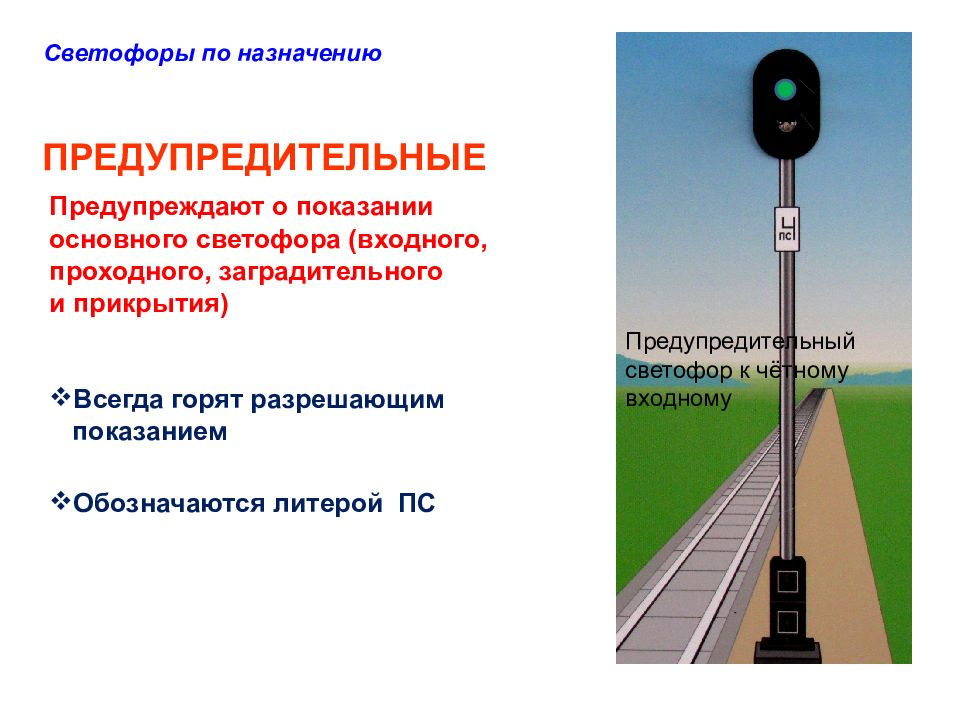

Светофоры по назначению ПРЕДУПРЕДИТЕЛЬНЫЕ Предупреждают о показании основного светофора (входного, проходного, заградительного и прикрытия) Всегда горят разрешающим показанием Обозначаются литерой ПС Предупредительный светофор к чётному входному

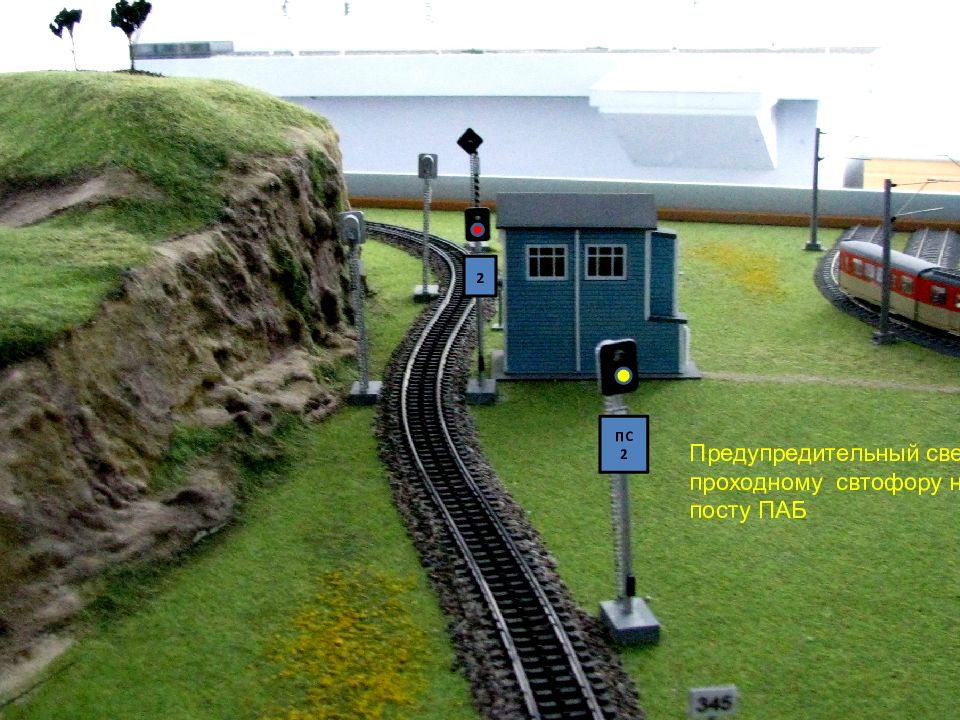

2 ПС 2 Предупредительный светофор к проходному свтофору на блок - посту ПАБ

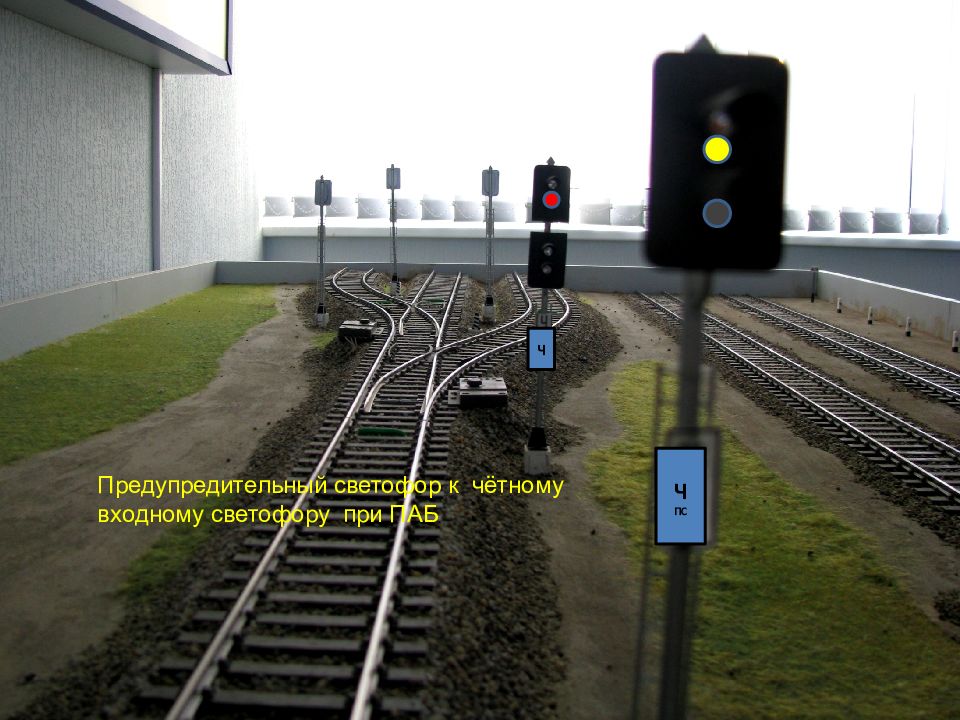

Ч ПС Ч Предупредительный светофор к чётному входному светофору при ПАБ

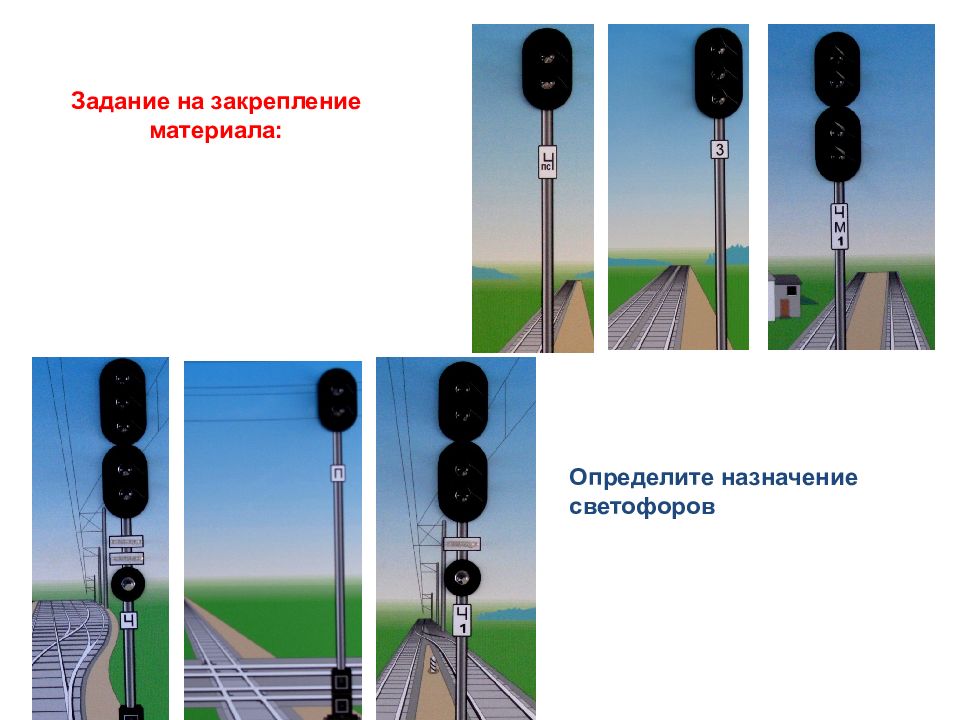

Задание на закрепление материала: Определите назначение светофоров

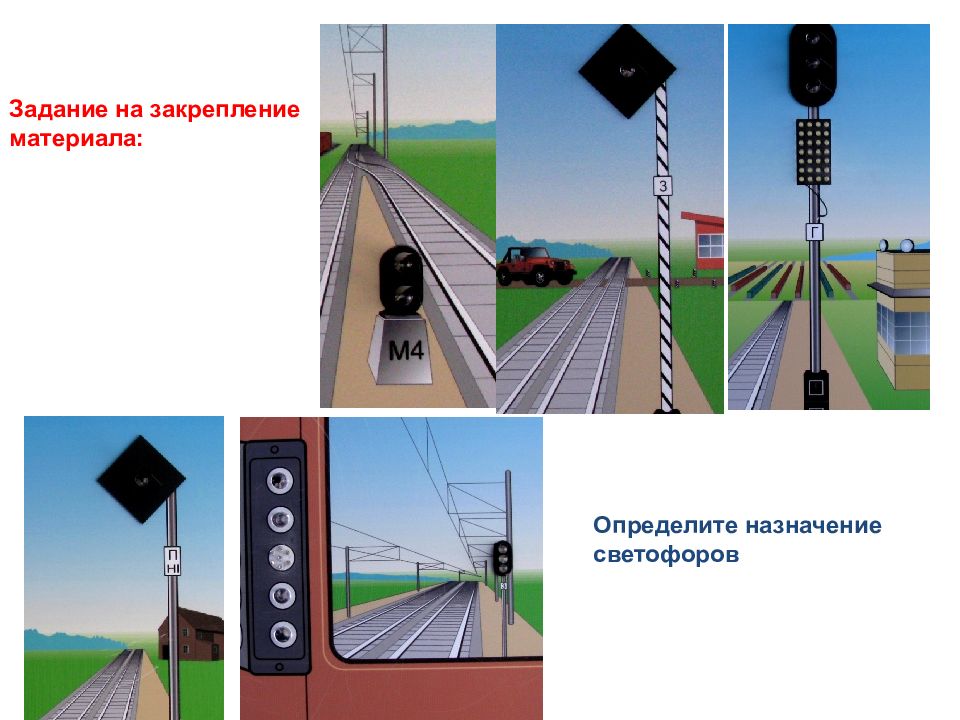

Задание на закрепление материала: Определите назначение светофоров
