К ТЕМЕ СИГНАЛИЗАЦИЯ, ЦЕНТРАЛИЗАЦИЯ И БЛОКИРОВКА «Светофоры»
На железнодорожном транспорте в качестве постоянных сигнальных приборов применяются светофоры.

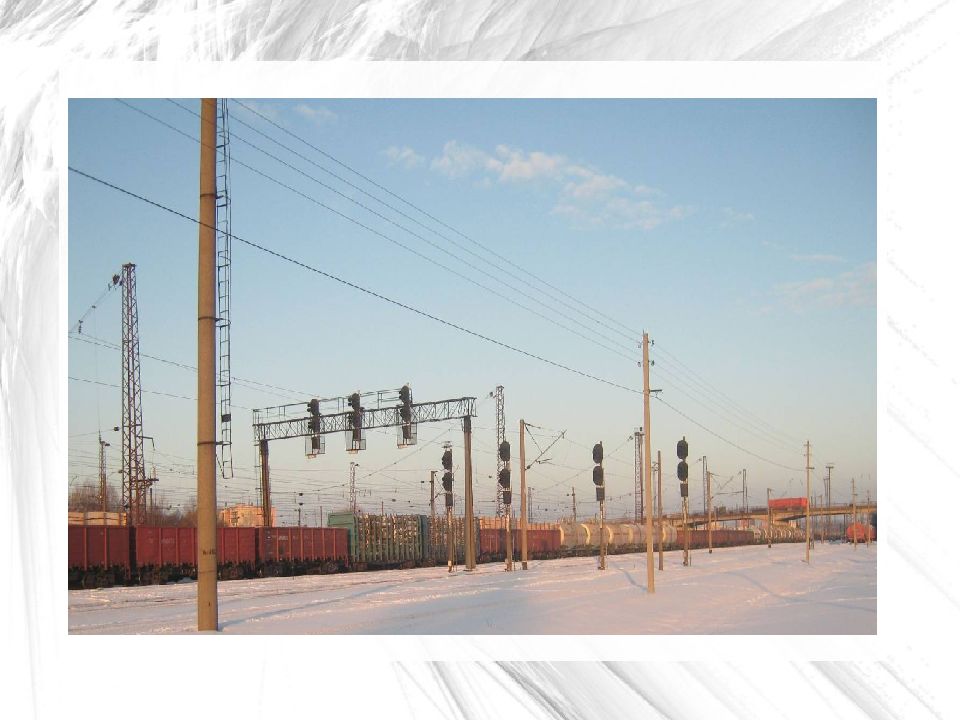

Светофоры устанавливают у ж.д. путей как правило с правой стороны по направлению движения или над осью пути на консолях или мостиках.

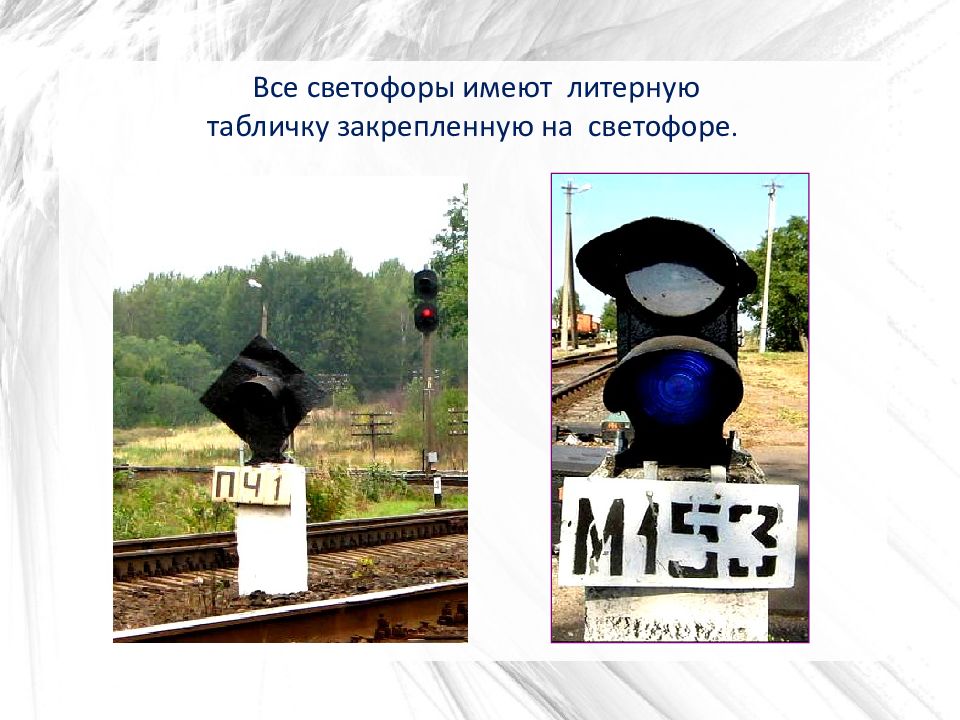

Все светофоры имеют литерную табличку закрепленную на светофоре.
Светофоры по устройству оптической системы применяются: светодиодные, линзовые, прожекторные

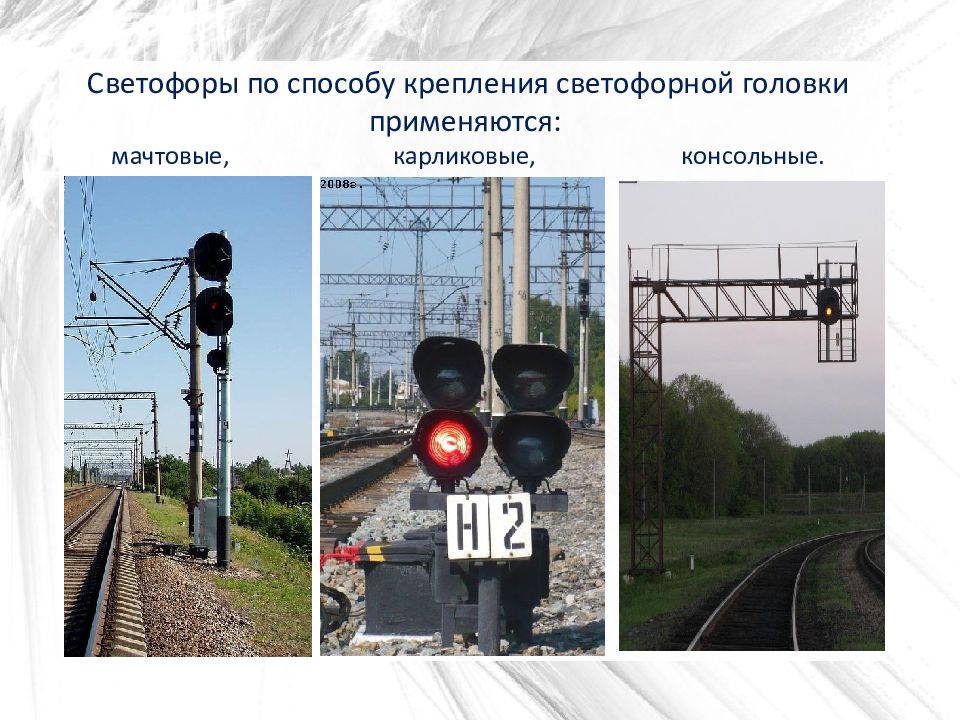

Светофоры по способу крепления светофорной головки применяются: мачтовые, карликовые, консольные.

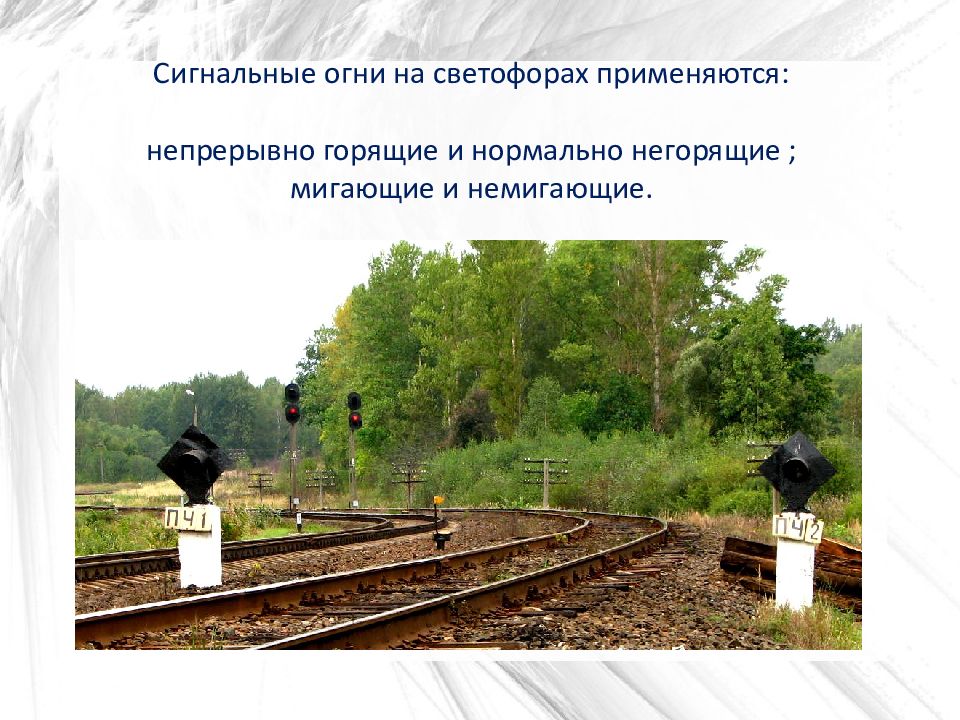

Сигнальные огни на светофорах применяются: непрерывно горящие и нормально негорящие ; мигающие и немигающие.

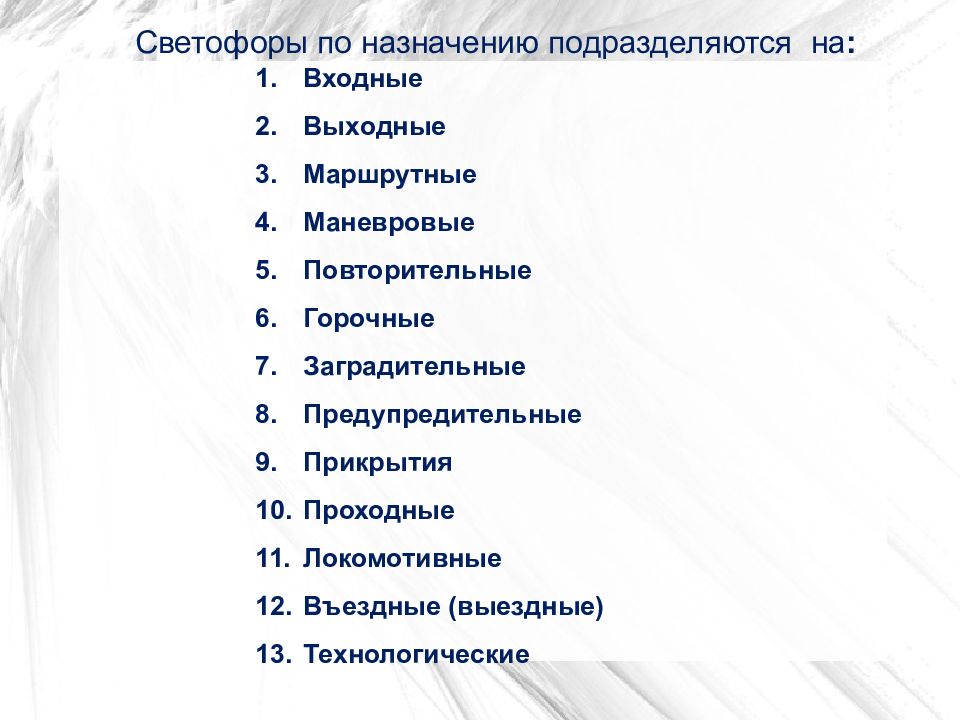

Входные Выходные Маршрутные Маневровые Повторительные Горочные Заградительные Предупредительные Прикрытия Проходные Локомотивные Въездные (выездные) Технологические Светофоры по назначению подразделяются на :
Светофоры по назначению ВХОДНЫЕ Разрешают или запрещают поезду следовать с перегона на станцию Устанавливаются перед первым стрелочным переводом на расстоянии не ближе 50 м, считая от остряка противошерстного или предельного столбика пошерстного стрелочного перевода Являются границами станции Обозначаются литерами Ч или Н Дополнительные при приеме поездов с неправильного пути обозначаются ЧД или НД

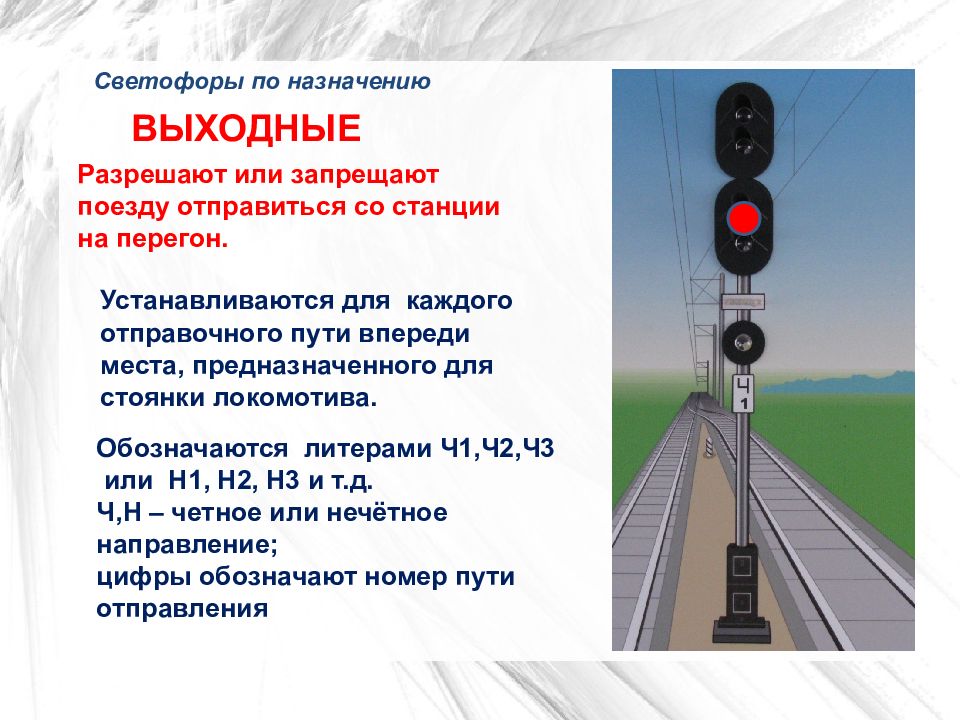

Светофоры по назначению ВЫХОДНЫЕ Разрешают или запрещают поезду отправиться со станции на перегон. Устанавливаются для каждого отправочного пути впереди места, предназначенного для стоянки локомотива. Обозначаются литерами Ч1,Ч2,Ч3 или Н1, Н2, Н3 и т.д. Ч,Н – четное или нечётное направление; цифры обозначают номер пути отправления
Светофоры по назначению МАРШРУТНЫЕ Разрешающие или запрещающие поезду проследовать из одного района станции в другой. Обозначаются литерами ЧМ1, ЧМ2, ЧМ3 или НМ1, НМ2, НМ3 Ч,Н – четное или нечётное направление; М – маршрутный светофор цифры - обозначают номер пути

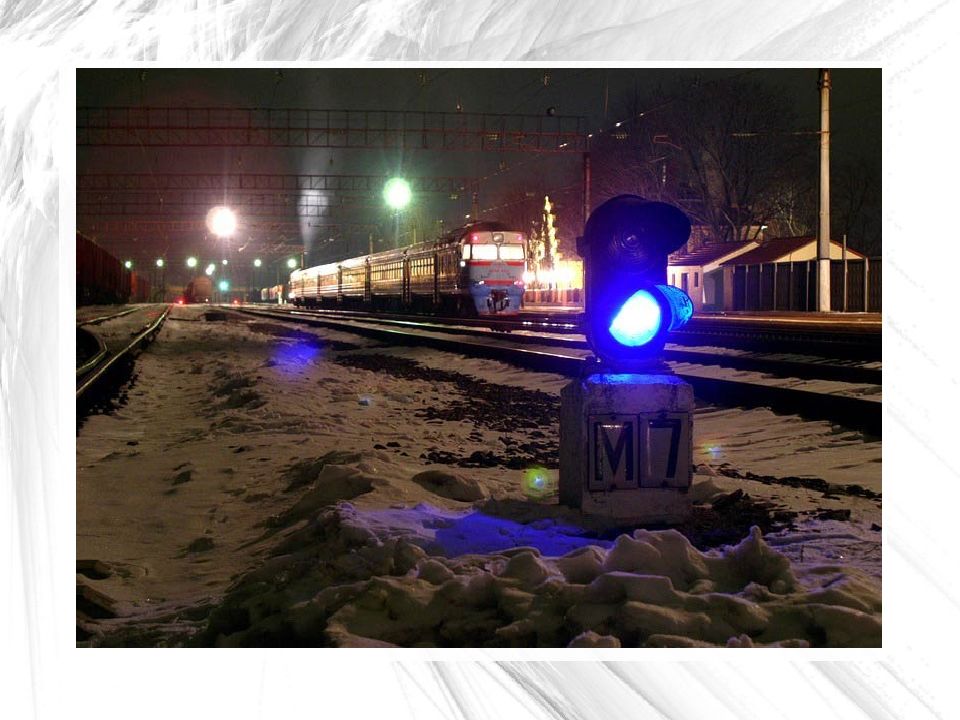

Светофоры по назначению МАНЕВРОВЫЕ Разрешают или запрещают производство маневров Обозначаются литерой М и номером светофора. В чётной горловине присваиваются чётные номера М2,М4…М12…М26… В нечётной горловине нечётные номера М1,М3…М15 и т. д. Как правило возрастают от горловины к оси станции.
Светофоры по назначению: ПРОХОДНЫЕ Разрешают или запрещают поезду проследовать с одного блок-участка (межпостового перегона при полуавтоблокировке) на другой В чётном направлении нумеруются чётными цифрами - 6,4,2, в противоположном нечётными - 5,3,1, убывающими по направлению движения Проходные светофоры АБ устанавливают на границах блок участков, на расстоянии от 1000м до3000м

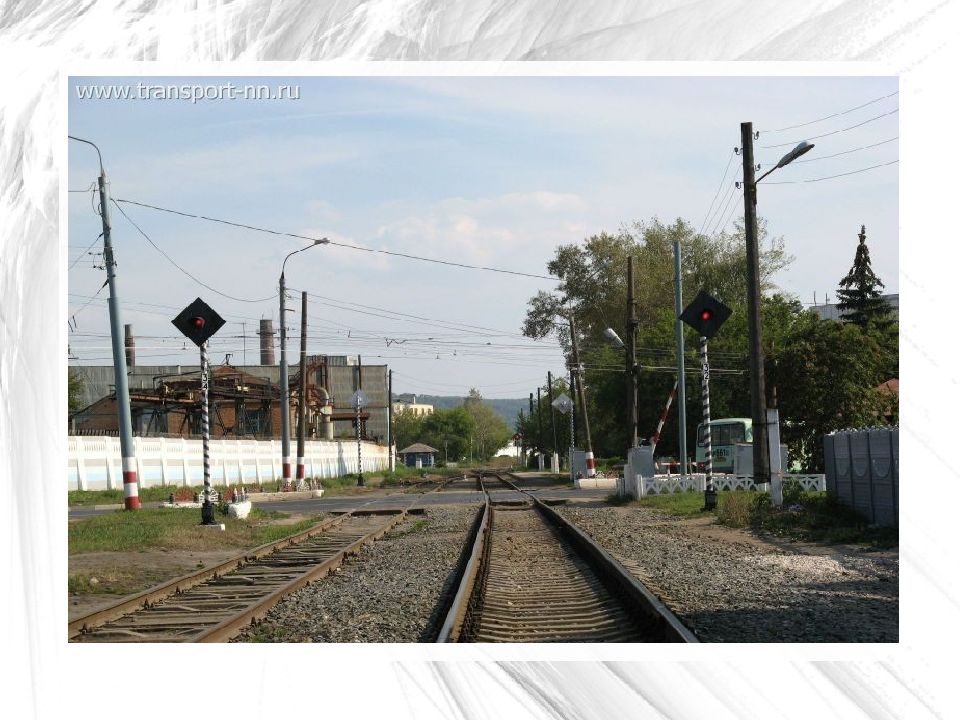

Светофоры по назначению ЗАГРАДИТЕЛЬНЫЕ Требуют остановки при опасности для движения возникшей на ж.д. переездах, крупных искусственных сооружениях и обвальных местах. Заградительные светофоры применяются при ограждении составов для осмотра и ремонта вагонов на станционных путях. Нормально не горят и сигнального значения не имеют Обозначаются литерой З с добавлением порядкового номера Имеют отличительную окраску мачты — чередующиеся наклонные черные и белые полосы
З Ч Заградительный светофор
З Заградительный светофор
Светофоры по назначению ГОРОЧНЫЕ Разрешают или запрещают роспуск вагонов с горки Обозначаются литерой Г с добавлением номера пути надвига (если он не один) Повторительный к горочному светофор обозначается литерой ПГ
ПГ Горочный светофор Повторительный к горочному светофор
Светофоры по назначению ПОВТОРИТЕЛЬНЫЕ Оповещают о разрешающем показании выходного, маршрутного, въездного (выездного), технологического и о показании горочного светофора, когда по местным условиям видимость основного светофора не обеспечивается. Нормально сигнальные огни повторительных светофоров не горят, и в этом положении светофоры сигнального значения не имеют. Обозначаются литерой П с добавлением номера основного светофора Повторительный светофор к выходному Н1
В тех случаях, когда видимость сигналов горочного светофора не обеспечивается, для информации машиниста о показании горочного светофора применяются повторительные светофоры или горочная автоматическая локомотивная сигнализация. Повторительные и локомотивные светофоры должны сигнализировать теми же огнями, что и основной горочный светофор. На повторительных горочных светофорах, расположенных в середине железнодорожных путей парка приема, вместо красного огня может устанавливаться синий. ПОВТОРИТЕЛЬНЫЕ к горочному Светофоры по назначению
Светофоры по назначению ПОВТОРИТЕЛЬНЫЕ На железнодорожных путях необщего пользования Повторительный к маневровому (литера ПМ) Повторительный к въездному (выездному) и технологическому светофору (литера ПВ)
Повторительный светофор к выходному Н1

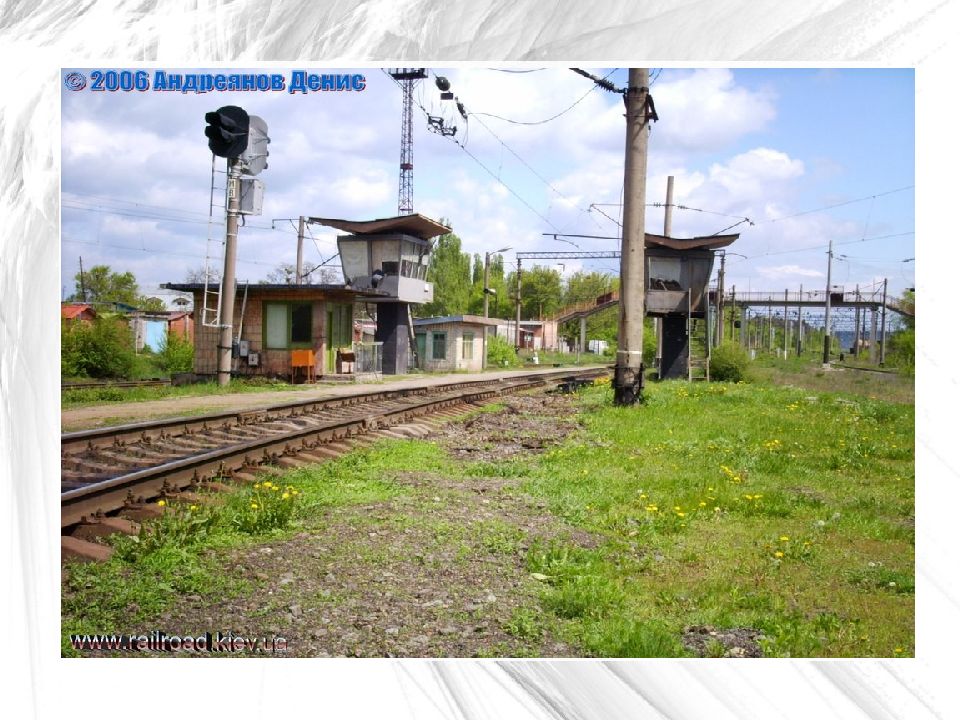

На железнодорожных станциях, где отправление поездов производится с железнодорожных путей, не имеющих достаточной длины, когда голова поезда находится за выходным (маршрутным) светофором, на его обратной стороне устанавливается повторительная головка, сигнализирующая зеленым огнем при открытом выходном (маршрутном) светофоре о свободности впереди двух и более блок-участков
Светофоры по назначению ЛОКОМОТИВНЫЕ Разрешают или запрещают поезду следовать по перегону с одного блок - участка на другой, а также заранее предупреждают локомотивную бригаду о показании путевого светофора, к которому приближается поезд. Нумерации не имеют

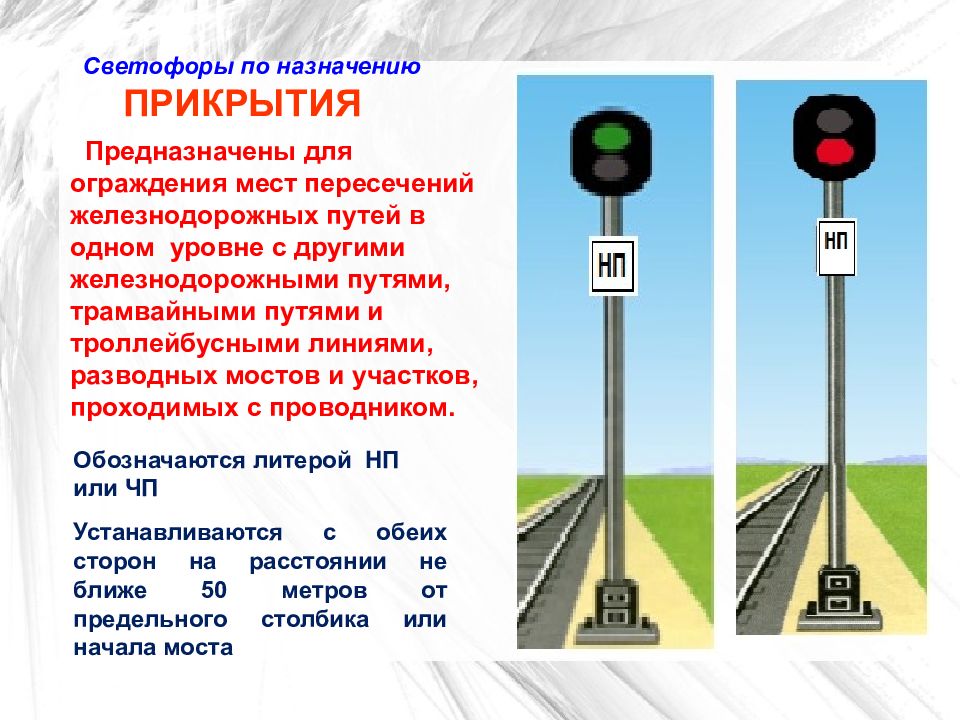

Светофоры по назначению ПРИКРЫТИЯ Предназначены для ограждения мест пересечений железнодорожных путей в одном уровне с другими железнодорожными путями, трамвайными путями и троллейбусными линиями, разводных мостов и участков, проходимых с проводником. Обозначаются литерой НП или ЧП Устанавливаются с обеих сторон на расстоянии не ближе 50 метров от предельного столбика или начала моста

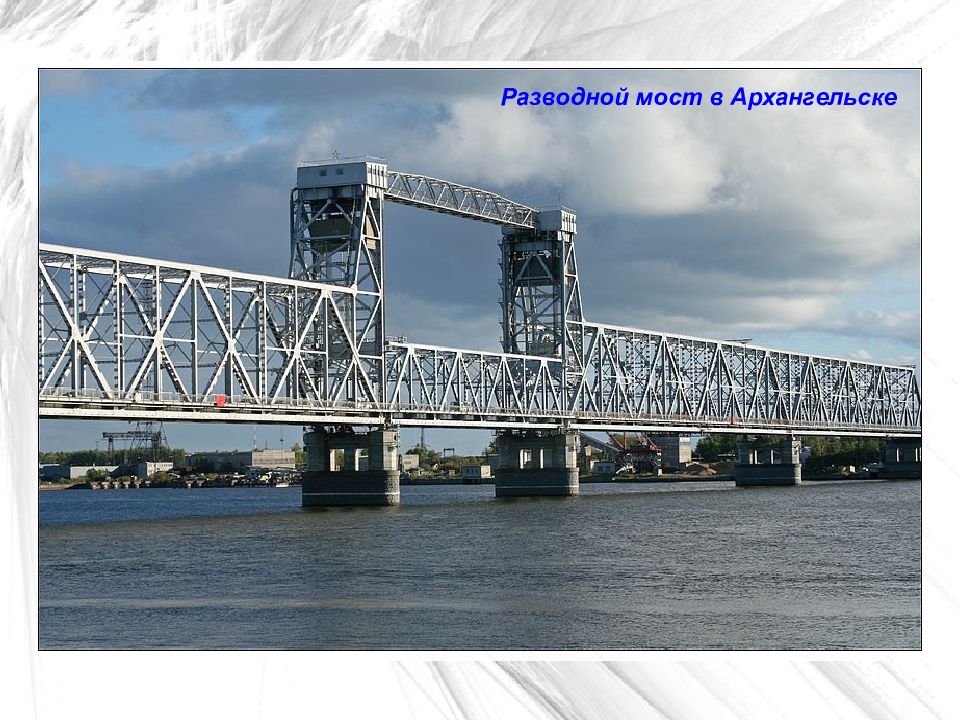

Разводной мост в Архангельске
Разводной мост через Северную Двину в Архангельске

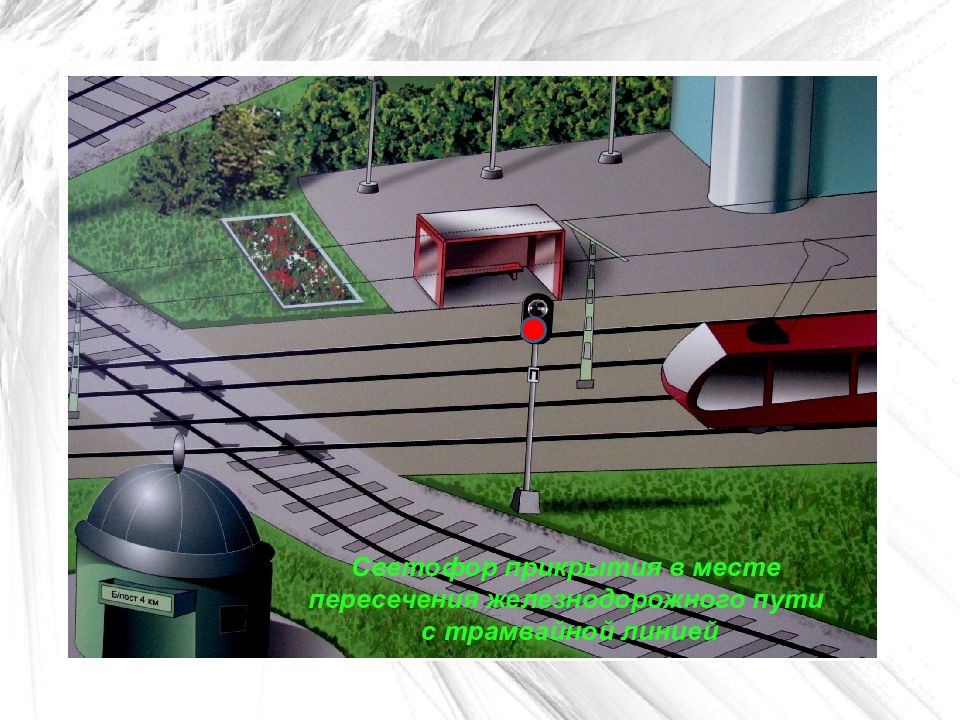

Светофор прикрытия в месте пересечения железнодорожного пути с трамвайной линией

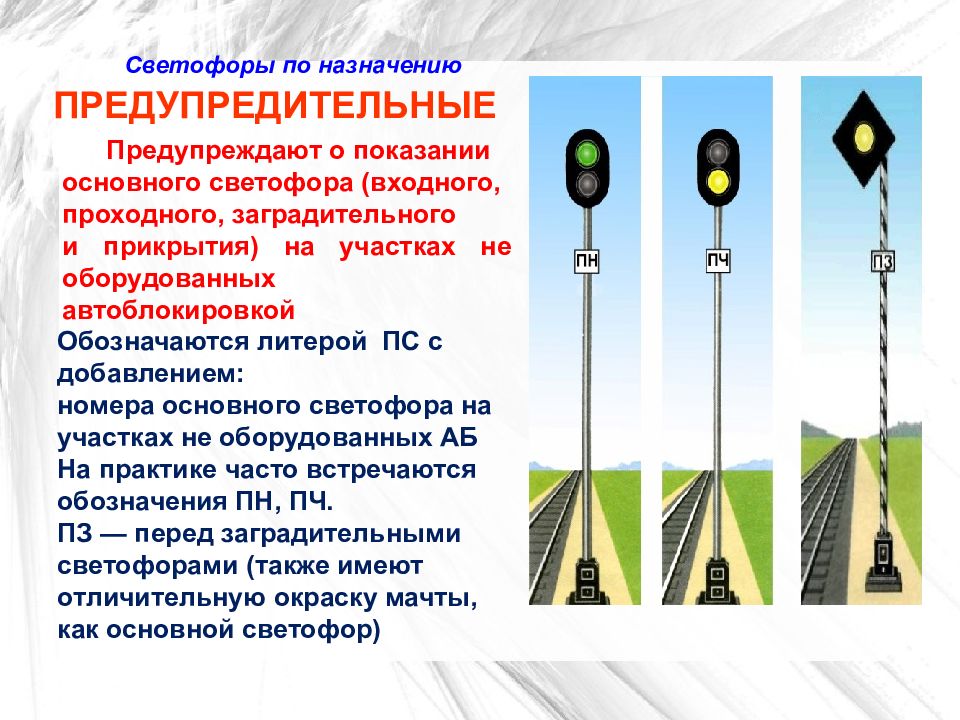

Светофоры по назначению ПРЕДУПРЕДИТЕЛЬНЫЕ Предупреждают о показании основного светофора (входного, проходного, заградительного и прикрытия) на участках не оборудованных автоблокировкой Обозначаются литерой ПС с добавлением: номера основного светофора на участках не оборудованных АБ На практике часто встречаются обозначения ПН, ПЧ. ПЗ — перед заградительными светофорами (также имеют отличительную окраску мачты, как основной светофор)
Светофоры по назначению ВЪЕЗДНЫЕ (ВЫЕЗДНЫЕ) Разрешают или запрещают въезд ж.д. подвижного состава в производственные помещения и выезд из них на ж.д. путях необщего пользования

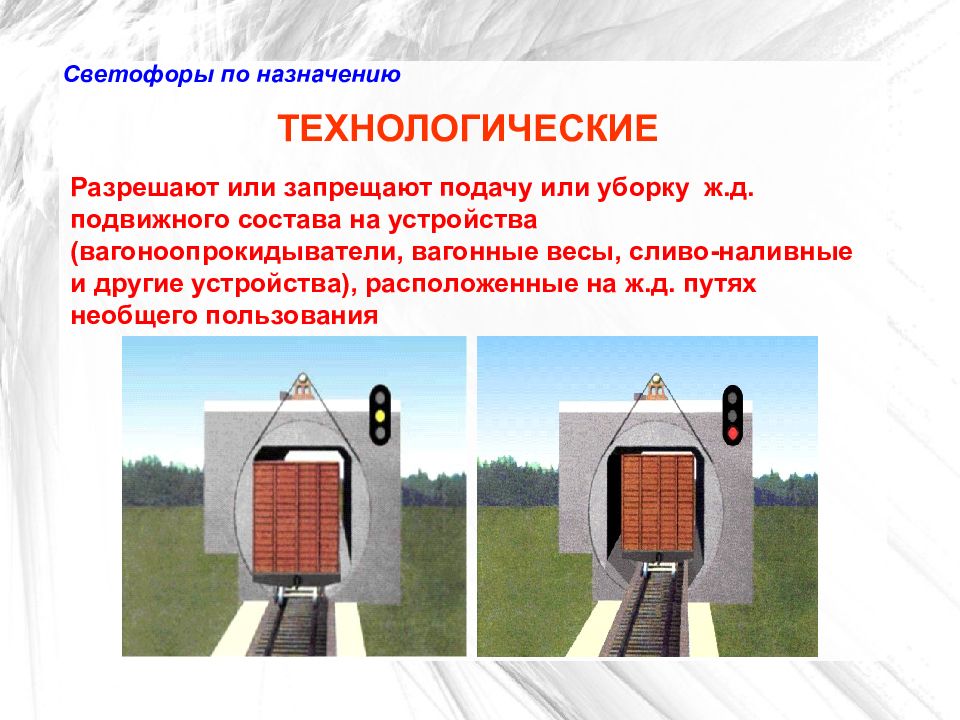

Светофоры по назначению ТЕХНОЛОГИЧЕСКИЕ Разрешают или запрещают подачу или уборку ж.д. подвижного состава на устройства (вагоноопрокидыватели, вагонные весы, сливо-наливные и другие устройства), расположенные на ж.д. путях необщего пользования

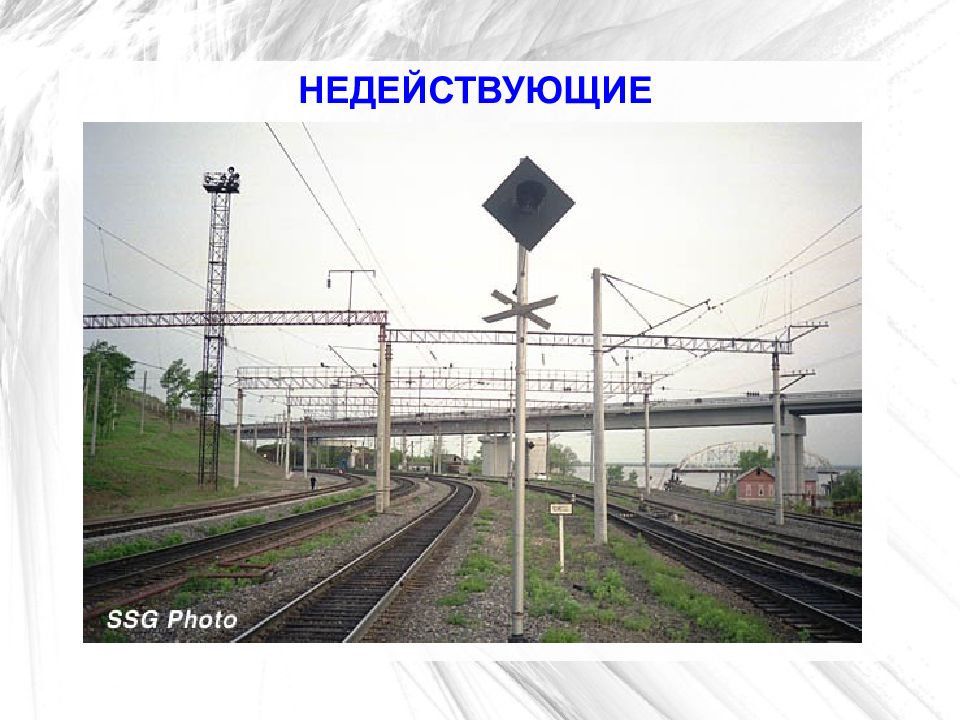

НЕДЕЙСТВУЮЩИЕ Недействующие светофоры должны быть закрещены двумя планками, а сигнальные огни на них погашены
НЕДЕЙСТВУЮЩИЕ
