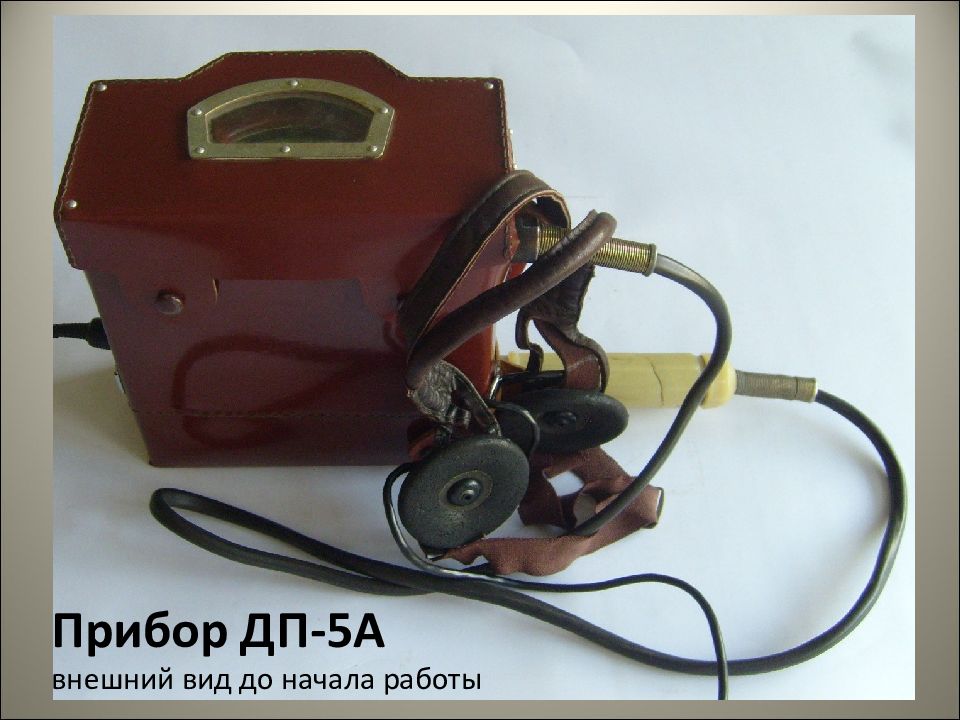

Прибор может быть использован как: Рентгенометр для определения мощности экспозиционной дозы на местности; Радиометр в случае измерения степени радиоактивного излучения по мощности экспозиционной дозы Прибор предназначен для: Обнаружения и измерения уровней гамма-радиации Наличие радиоактивной загрязненности различных предметов по гамма-излучению

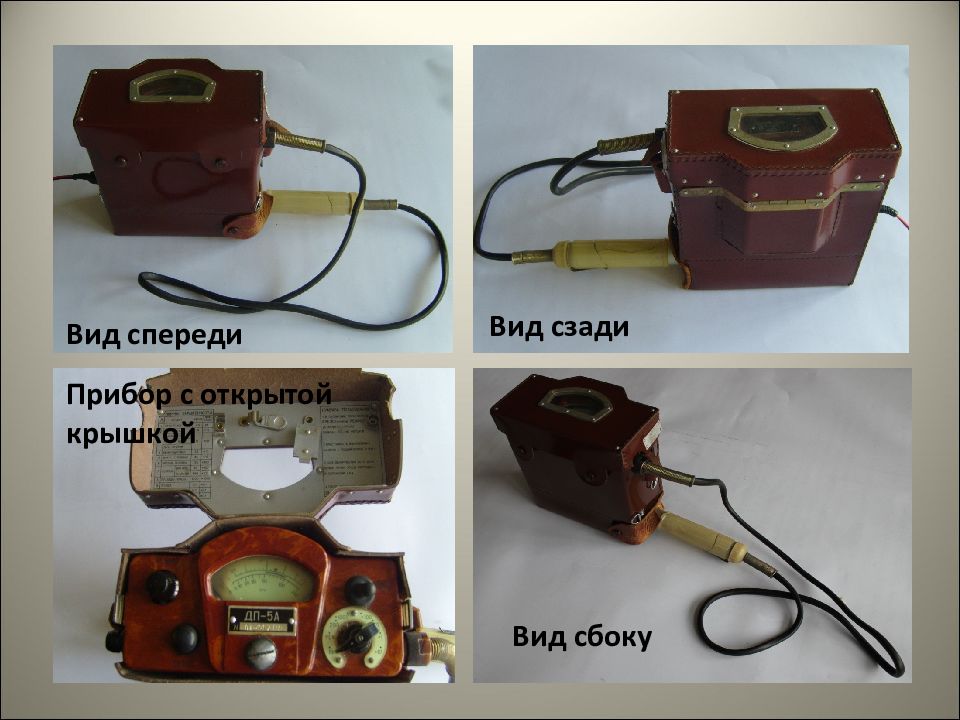

Вид сбоку Вид сзади Вид спереди Прибор с открытой крышкой

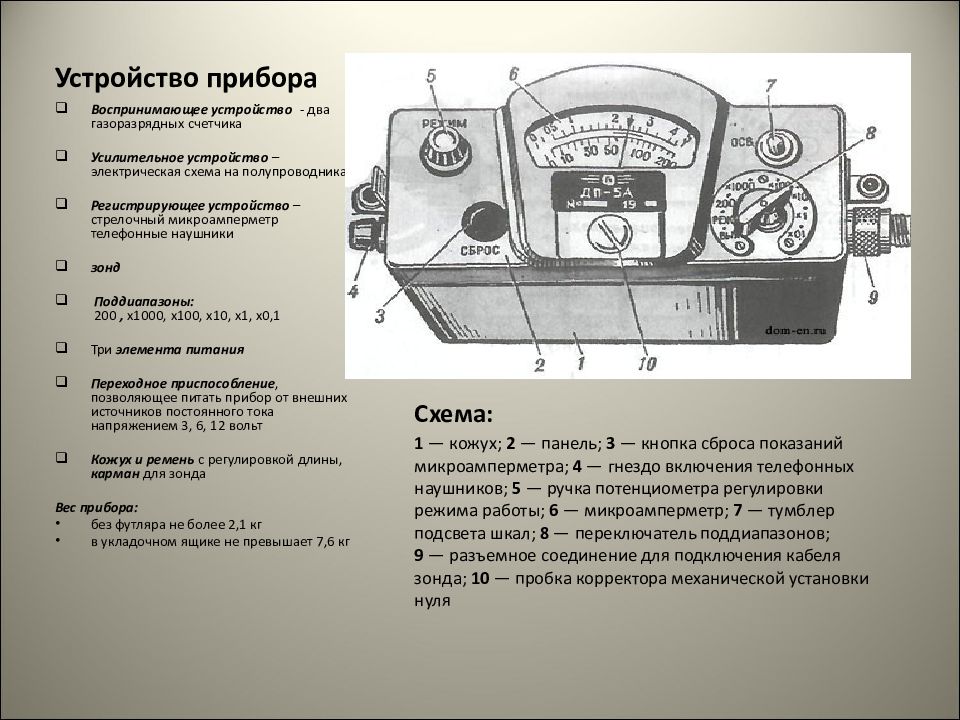

Воспринимающее устройство - два газоразрядных счетчика Усилительное устройство – электрическая схема на полупроводниках Регистрирующее устройство – стрелочный микроамперметр телефонные наушники зонд Поддиапазоны: 200, х1000, х100, х10, х1, х0,1 Три элемента питания Переходное приспособление, позволяющее питать прибор от внешних источников постоянного тока напряжением 3, 6, 12 вольт Кожух и ремень с регулировкой длины, карман для зонда Вес прибора: без футляра не более 2,1 кг в укладочном ящике не превышает 7,6 кг Схема: 1 — кожух; 2 — панель; 3 — кнопка сброса показаний микроамперметра; 4 — гнездо включения телефонных наушников; 5 — ручка потенциометра регулировки режима работы; 6 — микроамперметр; 7 — тумблер подсвета шкал; 8 — переключатель поддиапазонов; 9 — разъемное соединение для подключения кабеля зонда; 10 — пробка корректора механической установки нуля
1. Включить прибор, поставив переключатель в положение «Реж.» Стрелка должна отклониться от «0» вправо и стать на черный треугольник Если стрелка не попадает на черный треугольник, то ручкой «Режим» установить стрелку на него Если этого не удается сделать, то необходимо заменить источник питания

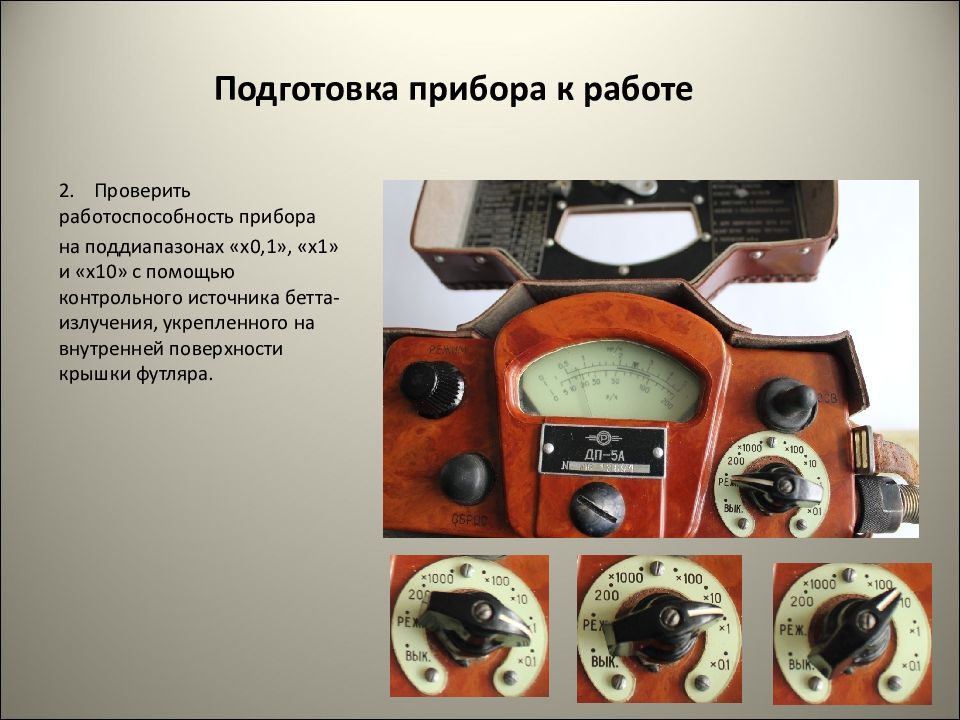

2. Проверить работоспособность прибора на поддиапазонах «х0,1», «х1» и «х10» с помощью контрольного источника бетта-излучения, укрепленного на внутренней поверхности крышки футляра.
а. открыть излучатель, вращая пластинки вокруг оси
б. поставить экран зонда в положение «Б»
в. Установить зонд опорными точками на крышку футляра так, чтобы излучатель находился напротив окна г. Подключить телефонные наушники Работоспособность прибора проверяется по щелчкам в наушниках. При этом стрелка микроамперметра должна зашкаливать на поддиапазонах «х0,1», «х1», а в «х100» и «х1000» может не отклоняться из-за недостаточности активности источника излучения

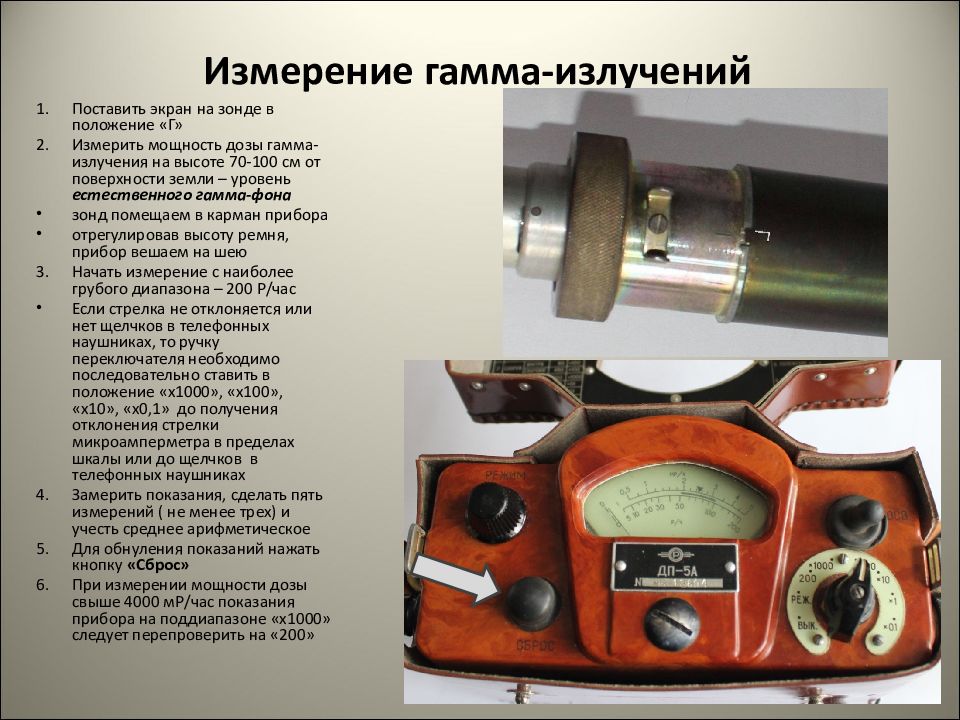

Поставить экран на зонде в положение «Г» Измерить мощность дозы гамма-излучения на высоте 70-100 см от поверхности земли – уровень естественного гамма-фона зонд помещаем в карман прибора отрегулировав высоту ремня, прибор вешаем на шею Начать измерение с наиболее грубого диапазона – 200 Р/час Если стрелка не отклоняется или нет щелчков в телефонных наушниках, то ручку переключателя необходимо последовательно ставить в положение «х1000», «х100», «х10», «х0,1» до получения отклонения стрелки микроамперметра в пределах шкалы или до щелчков в телефонных наушниках Замерить показания, сделать пять измерений ( не менее трех) и учесть среднее арифметическое Для обнуления показаний нажать кнопку «Сброс» При измерении мощности дозы свыше 4000 мР/час показания прибора на поддиапазоне «х1000» следует перепроверить на «200»

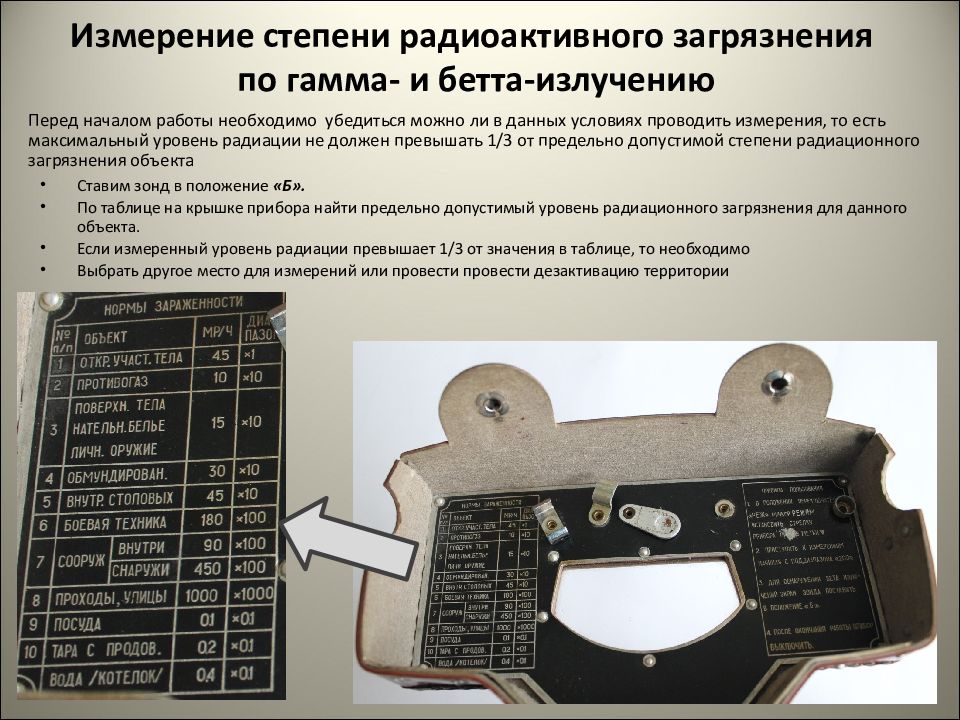

Перед началом работы необходимо убедиться можно ли в данных условиях проводить измерения, то есть максимальный уровень радиации не должен превышать 1/3 от предельно допустимой степени радиационного загрязнения объекта Ставим зонд в положение «Б». По таблице на крышке прибора найти предельно допустимый уровень радиационного загрязнения для данного объекта. Если измеренный уровень радиации превышает 1/3 от значения в таблице, то необходимо Выбрать другое место для измерений или провести провести дезактивацию территории

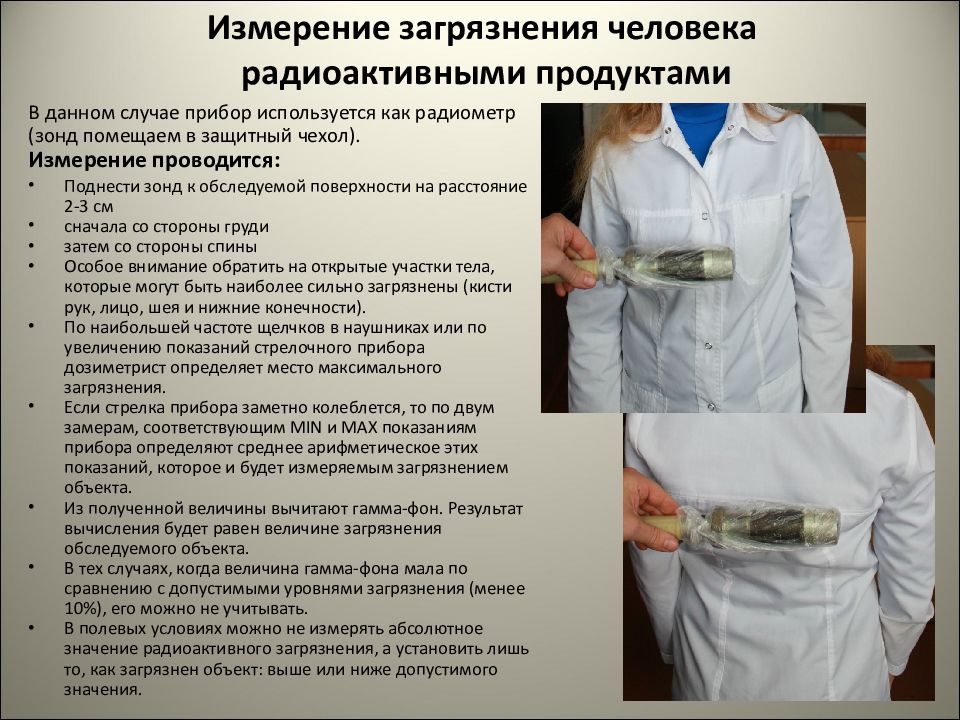

В данном случае прибор используется как радиометр (зонд помещаем в защитный чехол). Измерение проводится: Поднести зонд к обследуемой поверхности на расстояние 2-3 см сначала со стороны груди затем со стороны спины Особое внимание обратить на открытые участки тела, которые могут быть наиболее сильно загрязнены (кисти рук, лицо, шея и нижние конечности). По наибольшей частоте щелчков в наушниках или по увеличению показаний стрелочного прибора дозиметрист определяет место максимального загрязнения. Если стрелка прибора заметно колеблется, то по двум замерам, соответствующим MIN и MAX показаниям прибора определяют среднее арифметическое этих показаний, которое и будет измеряемым загрязнением объекта. Из полученной величины вычитают гамма-фон. Результат вычисления будет равен величине загрязнения обследуемого объекта. В тех случаях, когда величина гамма-фона мала по сравнению с допустимыми уровнями загрязнения (менее 10%), его можно не учитывать. В полевых условиях можно не измерять абсолютное значение радиоактивного загрязнения, а установить лишь то, как загрязнен объект: выше или ниже допустимого значения.
Повернуть экран на зонде в положение «Б» На зонд надеть защитный чехол для предохранения его от радиоактивного загрязнения Поднести зонд к обследуемой поверхности на расстояние 2-3 см Ручку переключателя последовательно ставить в положение «х0,1», «х10», «х1» до получения отклонения стрелки микроамперметра прибора в пределах шкалы Замерить мощность дозы суммарного гамма- бетта-излучения Снять защитный чехол с зонда, чехол подвергнуть дезактивации После окончания работы выключить прибор 2-3 см В данном случае прибор используется как радиометр Аналогично действуем при определении степени радиоактивного загрязнения других объектов.
1. Снять защитный чехол и подвергнуть его дезактивации 2. Зонд поместить в карман 3. Переключатель диапазонов поставить в положение «Выкл.» 4. Закрыть крышку прибора
