План 1. Виды производственного освещения. Их характеристика 2. Требования к производственному освещению 3. Нормирование производственного освещения 4. Виды искусственного освещения. Люминесцентное освещение. 5. Мероприятия по обеспечению безопасных зрительных условий труда

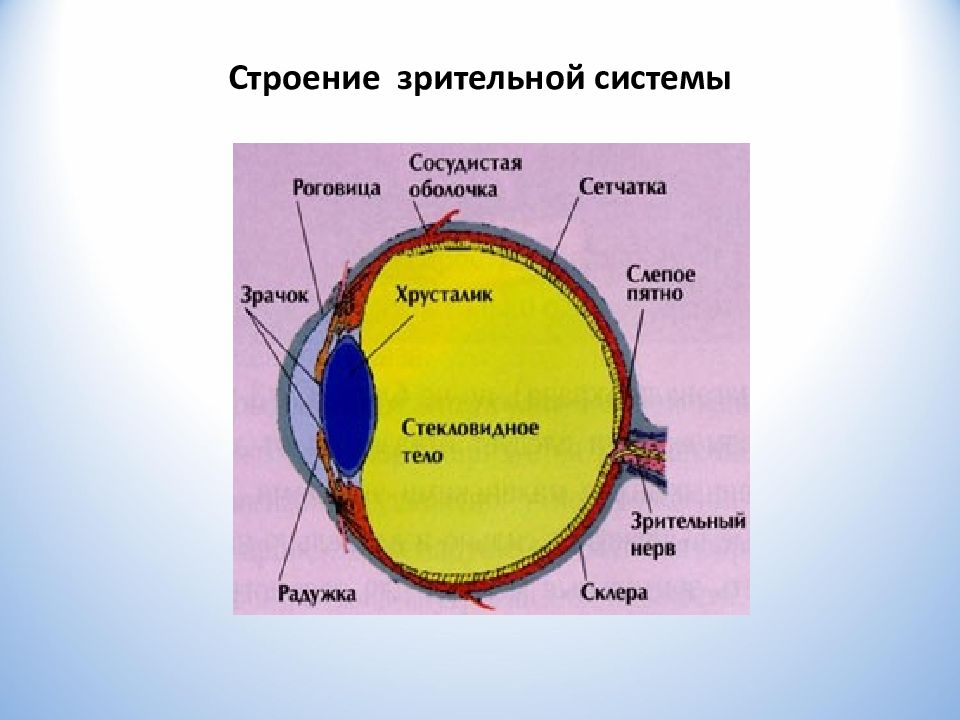

Орган зрения условно можно разделить на три функционирующих системы: - глаз или глазное яблоко (1), - нервные волокна (проводящие пути) (2) - центры зрения в коре головного мозга(3).
А. По типу источника света производственное освещение бывает трех видов : естественное источником света является солнце (прямой или диффузно рассеянный свет небесного купола); искусственное искусственные источники света; совмещенное недостаточное естественное освещение дополняется искусственным.

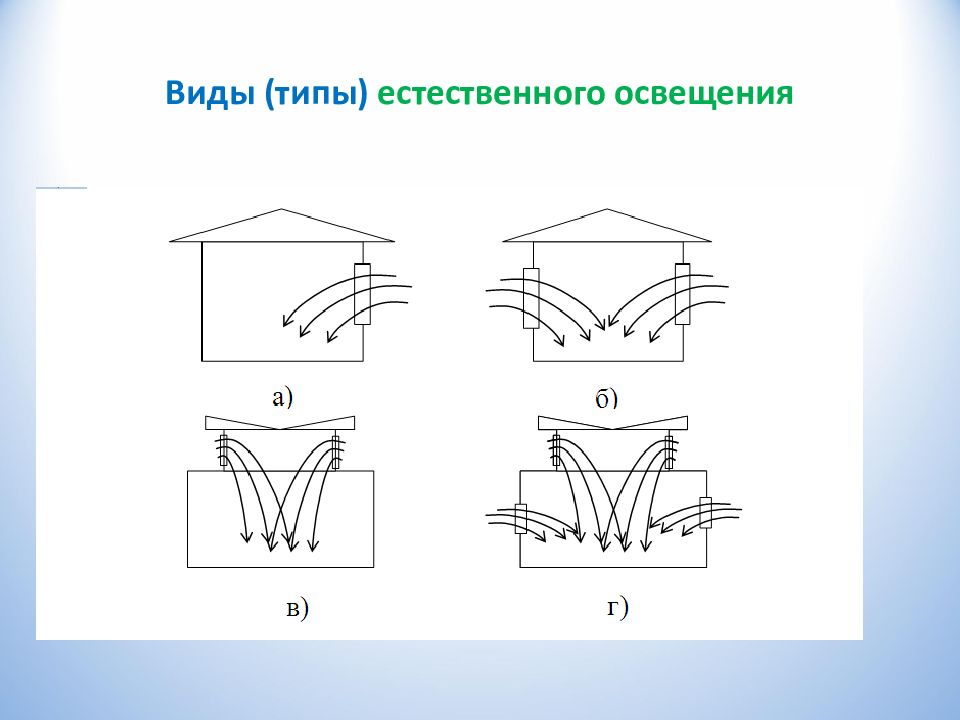

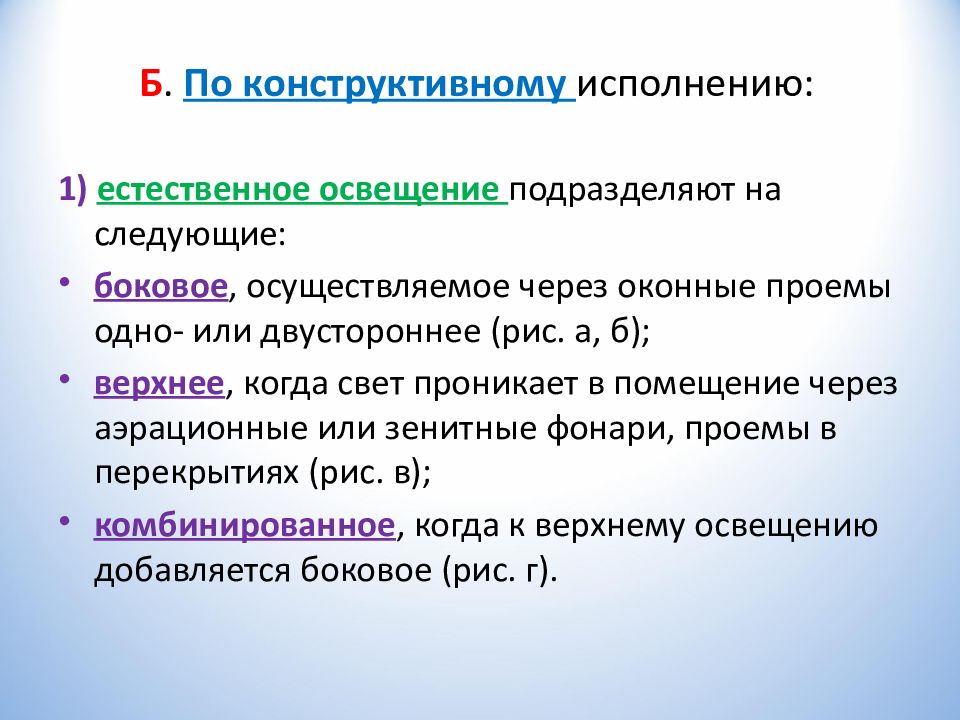

1) естественное освещение подразделяют на следующие: боковое, осуществляемое через оконные проемы одно- или двустороннее (рис. а, б); верхнее, когда свет проникает в помещение через аэрационные или зенитные фонари, проемы в перекрытиях (рис. в); комбинированное, когда к верхнему освещению добавляется боковое (рис. г).

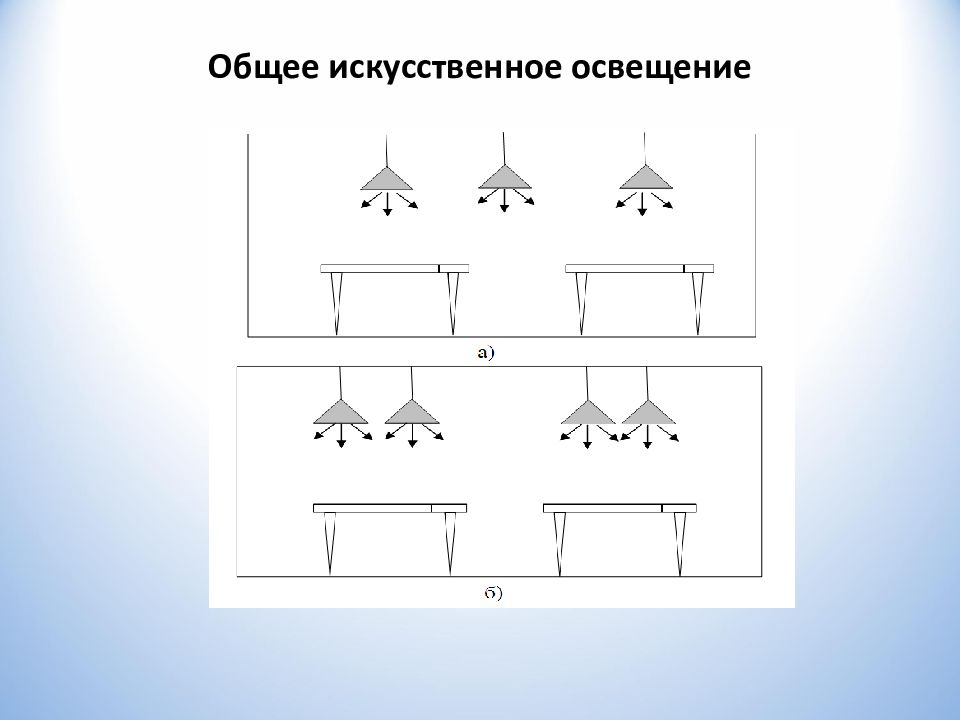

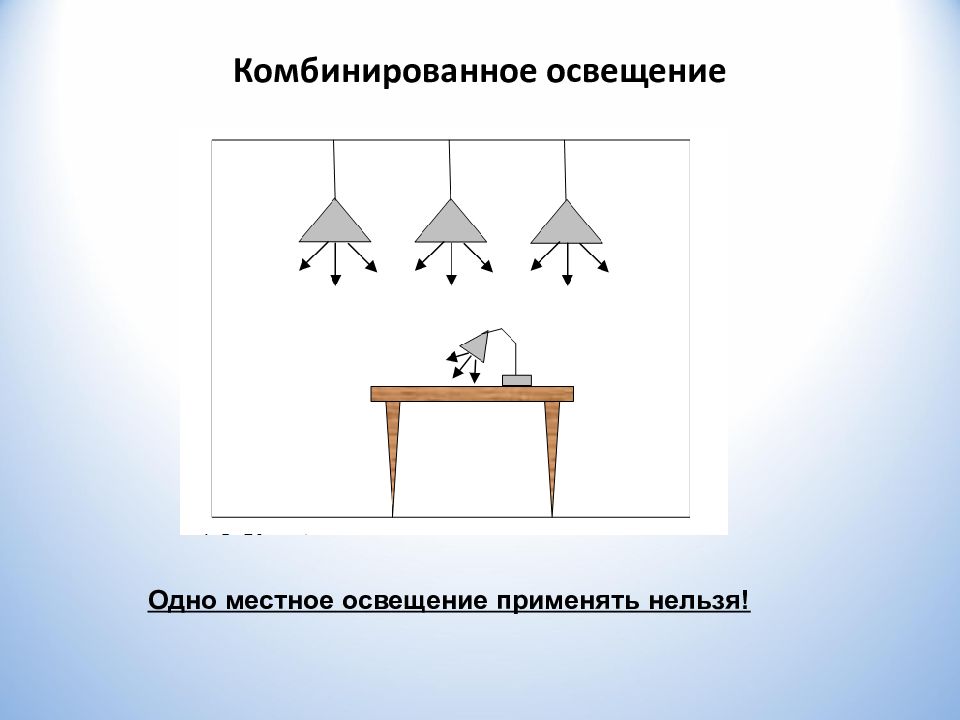

Общее : - общее равномерное (рис.а); - общее локализованное (рис.б); Местное ; Комбинированное : общее + местное.
Одно местное освещение применять нельзя!

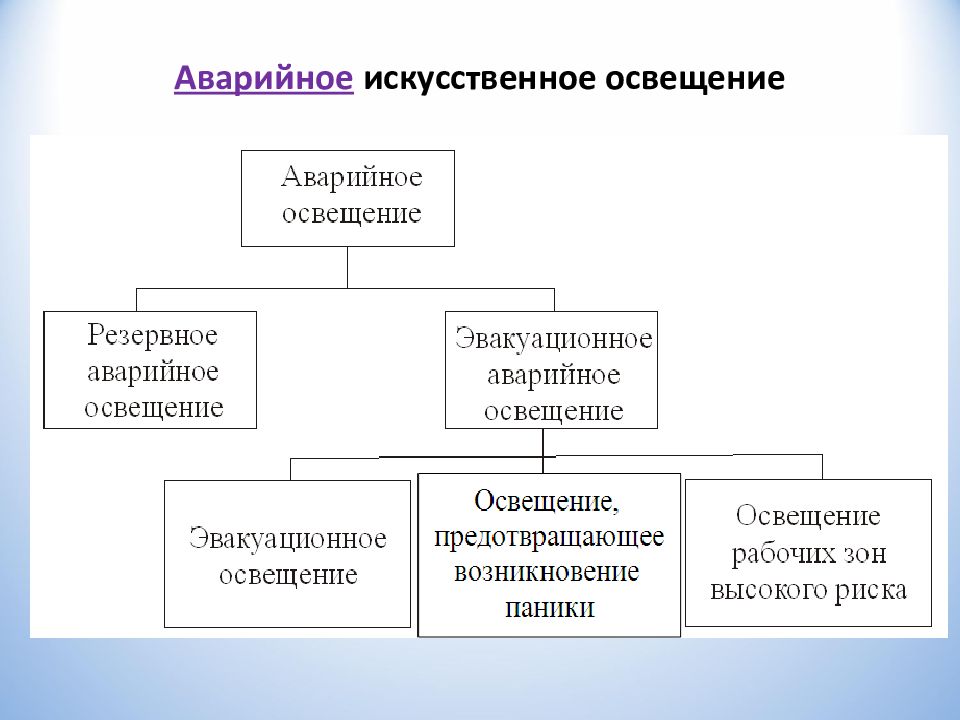

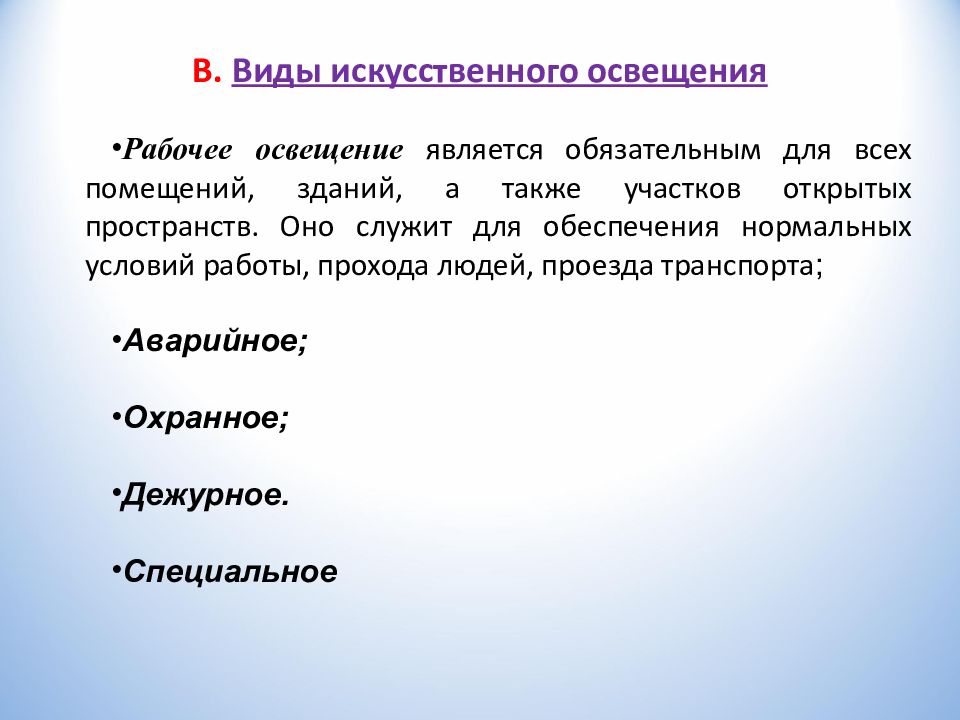

Рабочее освещение является обязательным для всех помещений, зданий, а также участков открытых пространств. Оно служит для обеспечения нормальных условий работы, прохода людей, проезда транспорта ; Аварийное; Охранное; Дежурное. Специальное

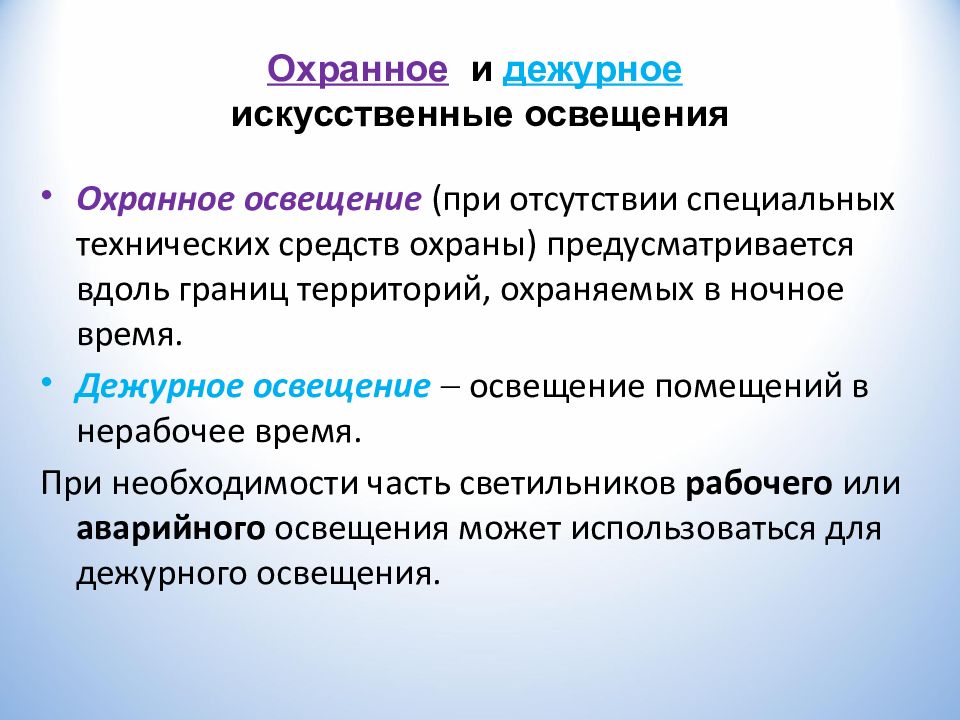

Охранное освещение (при отсутствии специальных технических средств охраны) предусматривается вдоль границ территорий, охраняемых в ночное время. Дежурное освещение освещение помещений в нерабочее время. При необходимости часть светильников рабочего или аварийного освещения может использоваться для дежурного освещения.

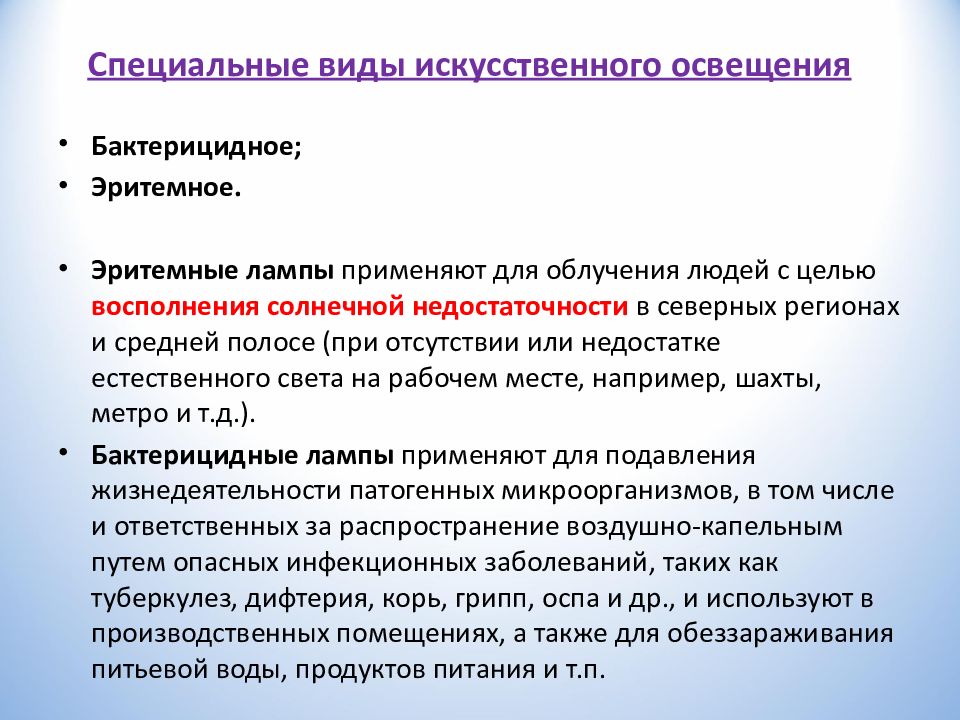

Бактерицидное; Эритемное. Эритемные лампы применяют для облучения людей с целью восполнения солнечной недостаточности в северных регионах и средней полосе (при отсутствии или недостатке естественного света на рабочем месте, например, шахты, метро и т.д.). Бактерицидные лампы применяют для подавления жизнедеятельности патогенных микроорганизмов, в том числе и ответственных за распространение воздушно-капельным путем опасных инфекционных заболеваний, таких как туберкулез, дифтерия, корь, грипп, оспа и др., и используют в производственных помещениях, а также для обеззараживания питьевой воды, продуктов питания и т.п.
Уровень освещенности на рабочем месте должен соответствовать характеру выполняемой работы. Равномерное распределение освещенности на рабочих поверхностях и в пределах окружающего пространства. Отсутствие резких теней на рабочей поверхности. В поле зрения должны отсутствовать прямая и отраженная блескости. Величина освещенности должна быть постоянной во времени. Направленность светового потока на рабочую поверхность должна быть оптимальной. Следует выбирать необходимый спектральный состав света. Осветительная установка должна быть безвредной и безопасной в процессе эксплуатации.
СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий»
Нормирование параметров естественного освещения Нормируемый параметр: Коэффициент естественного освещения (КЕО) - е, % КЕО это отношение естественной освещенности, создаваемой в некоторой точке заданной плоскости внутри помещения светом неба (непосредственным или после отражений) Е вн (Лк), к одновременному значению наружной горизонтальной освещенности, создаваемой светом полностью открытого небосвода Е нар. (Лк) и выражается в процентах:

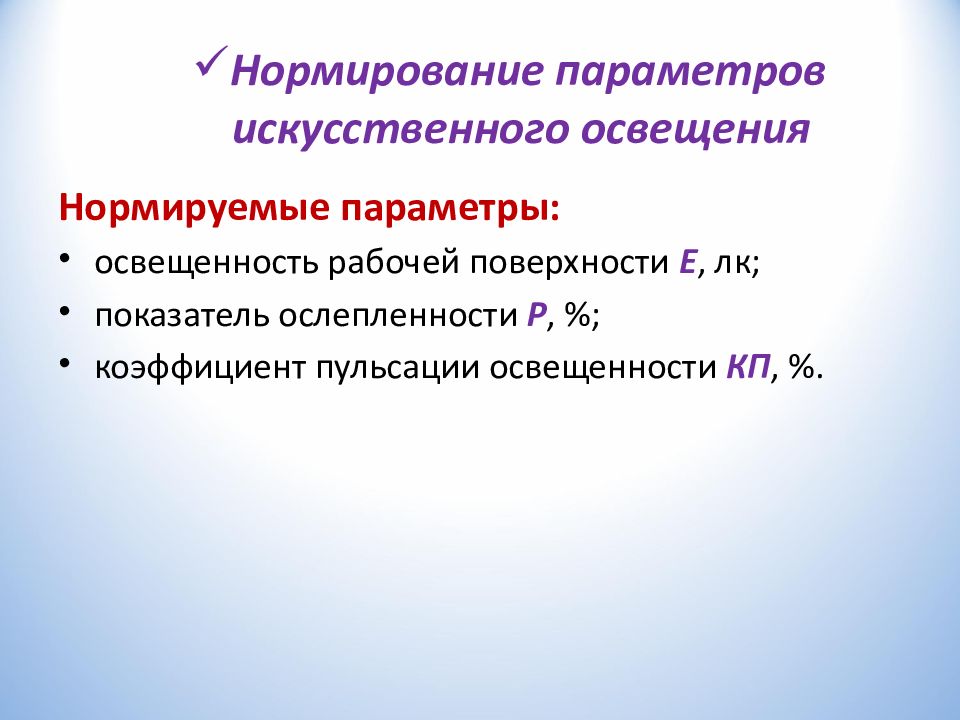

Нормируемые параметры: освещенность рабочей поверхности Е, лк; показатель ослепленности P, %; коэффициент пульсации освещенности КП, %.
Освещенность рабочей поверхности плотность светового потока на освещаемой им поверхности: где Ф плотность светового потока, люмен, лм; S площадь поверхности, освещаемой световым потоком, м 2.

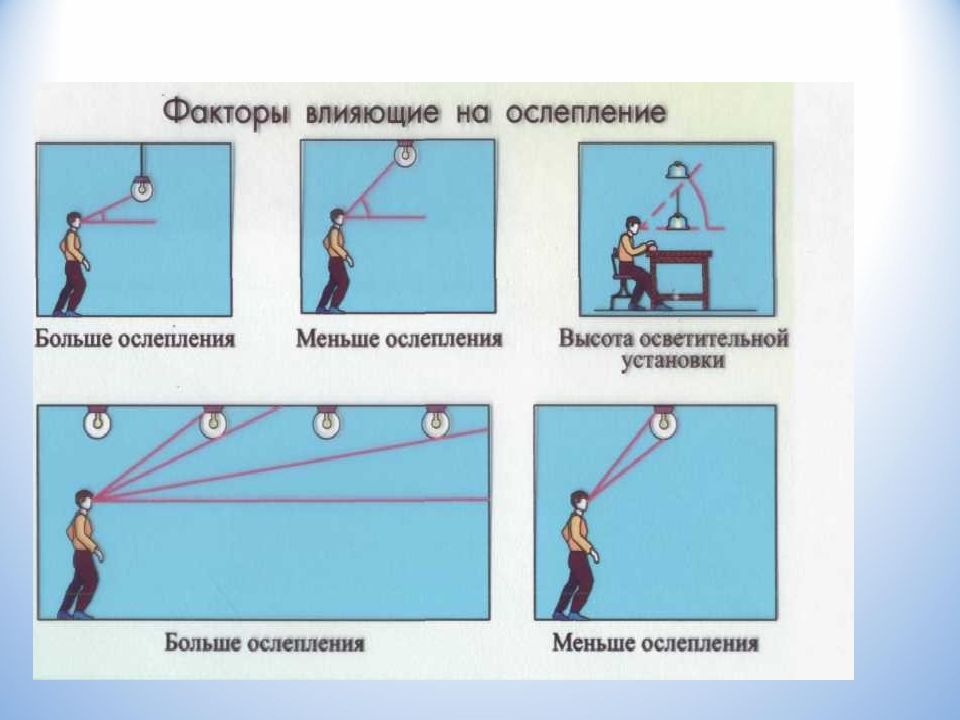

Показатель ослепленности критерий оценки слепящего действия осветительной установки, определяемый выражением P = (S – 1) 100% где S коэффициент ослепленности, равный отношению пороговых разностей яркости при наличии и отсутствии слепящих источников в поле зрения. В производственных помещениях показатель ослепленности не должен превышать 20 … 40% в зависимости от разряда зрительной работы.

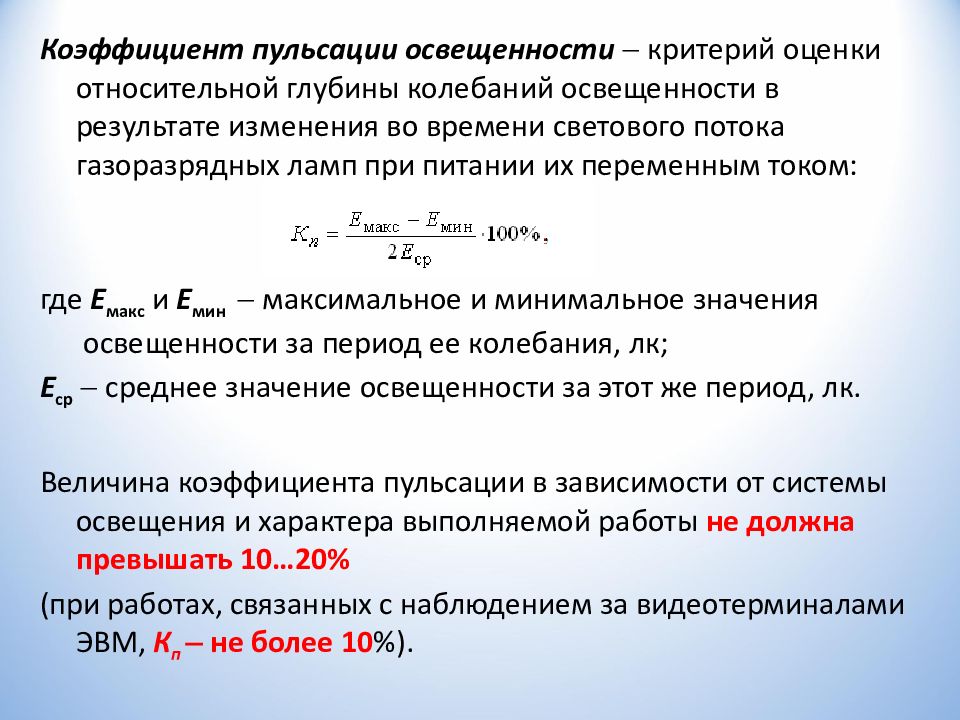

Коэффициент пульсации освещенности критерий оценки относительной глубины колебаний освещенности в результате изменения во времени светового потока газоразрядных ламп при питании их переменным током: где Е макс и Е мин максимальное и минимальное значения освещенности за период ее колебания, лк; Е ср среднее значение освещенности за этот же период, лк. Величина коэффициента пульсации в зависимости от системы освещения и характера выполняемой работы не должна превышать 10…20% (при работах, связанных с наблюдением за видеотерминалами ЭВМ, К п не более 10 %).

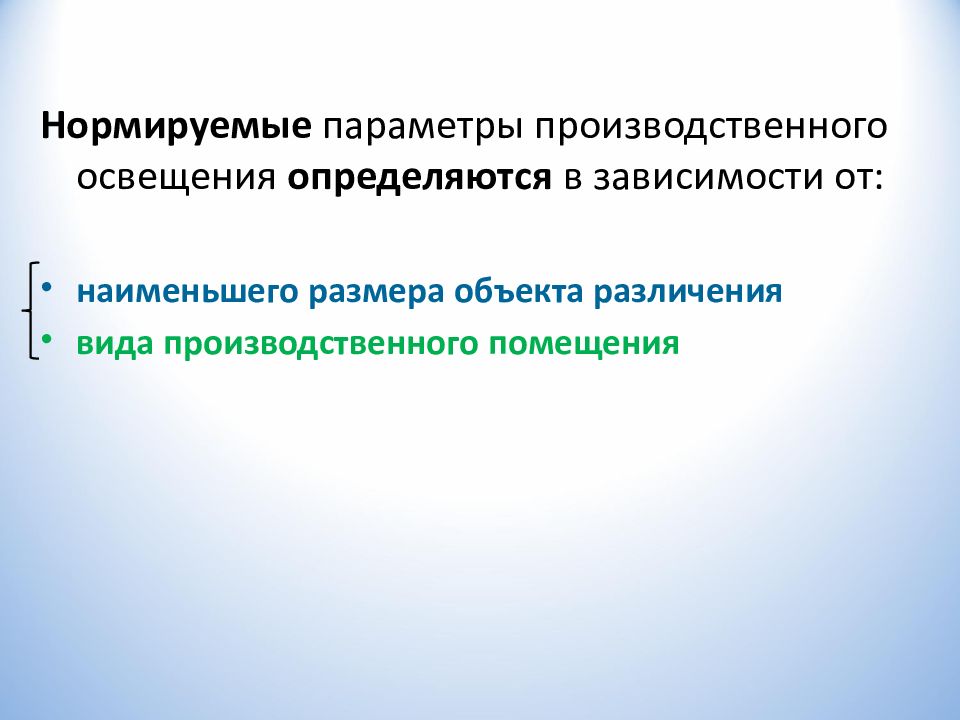

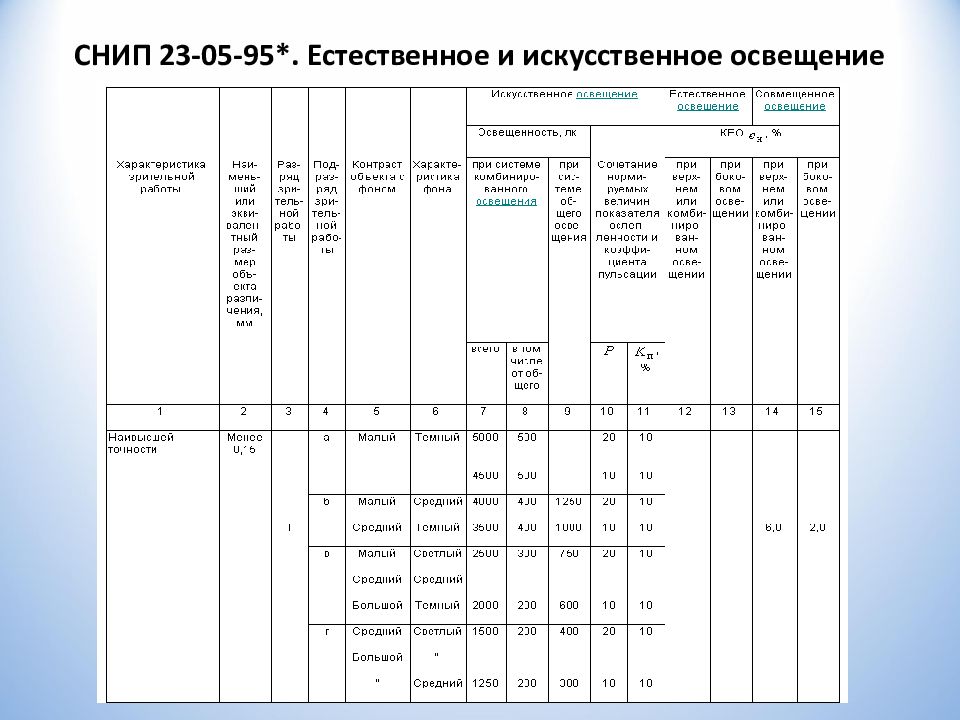

Нормируемые параметры производственного освещения определяются в зависимости от: наименьшего размера объекта различения вида производственного помещения

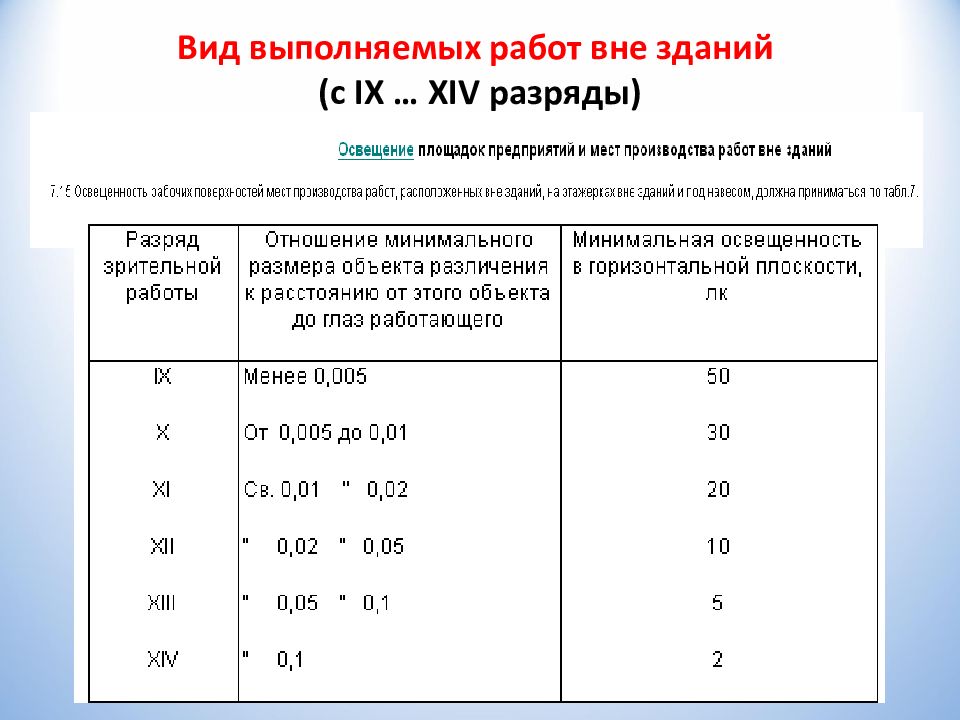

Производственные помещения; Административно-бытовые; Места производства работ, расположенных вне зданий
Наименьший размер объекта различения – НРОР Определение НРОР зависит от вида выполняемых работ и определяется разрядом зрительной работы – характеристика зрительной работы. Различают: I … VIII ( 8 разрядов ) или А … З ( 8 разрядов )
Искусственным источником света называется устройство, предназначенное для превращения какого-либо вида энергии в оптическое излучение. Для искусственного освещения используются, электрические источники света.

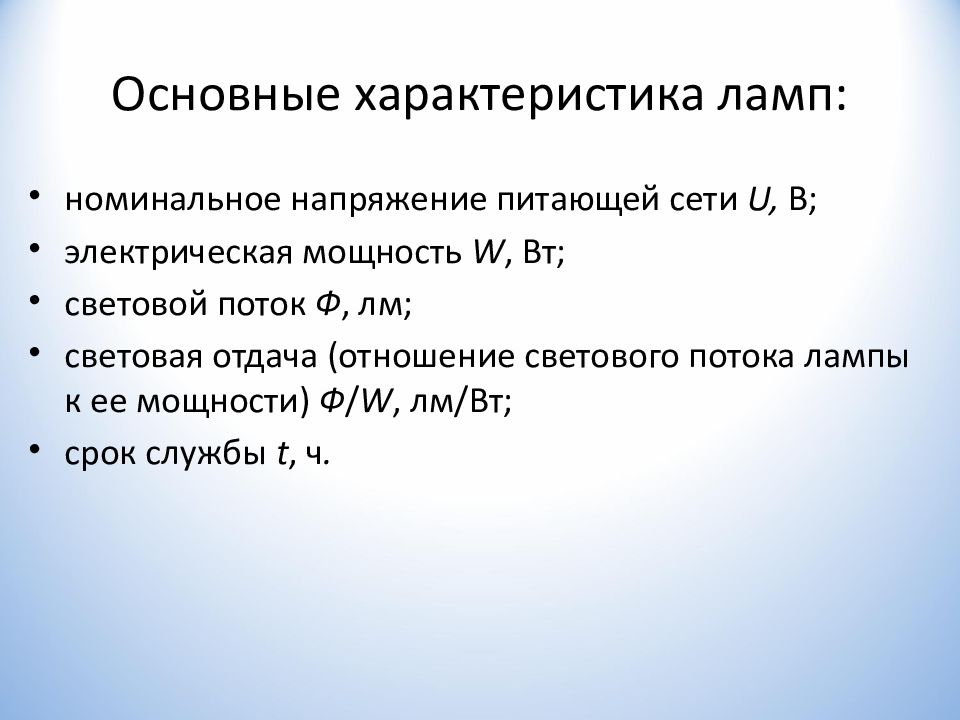

номинальное напряжение питающей сети U, В; электрическая мощность W, Вт; световой поток Ф, лм; световая отдача (отношение светового потока лампы к ее мощности) Ф / W, лм/Вт; срок службы t, ч.

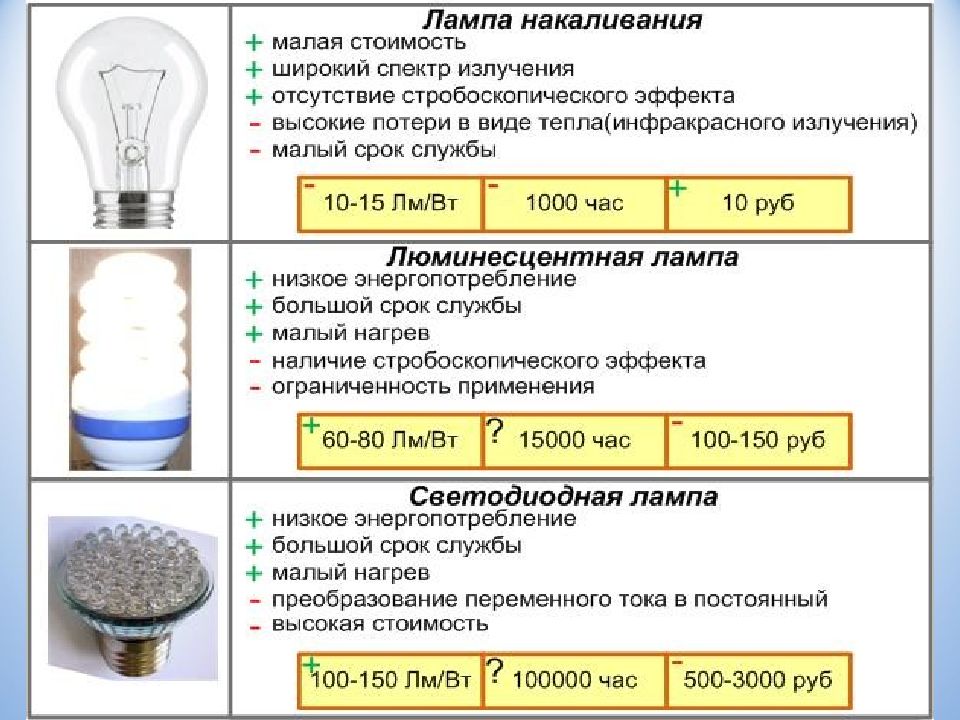

Лампа накаливания Лампа накаливания зеркальная с прозрачной колбой Галогенные лампы накаливания

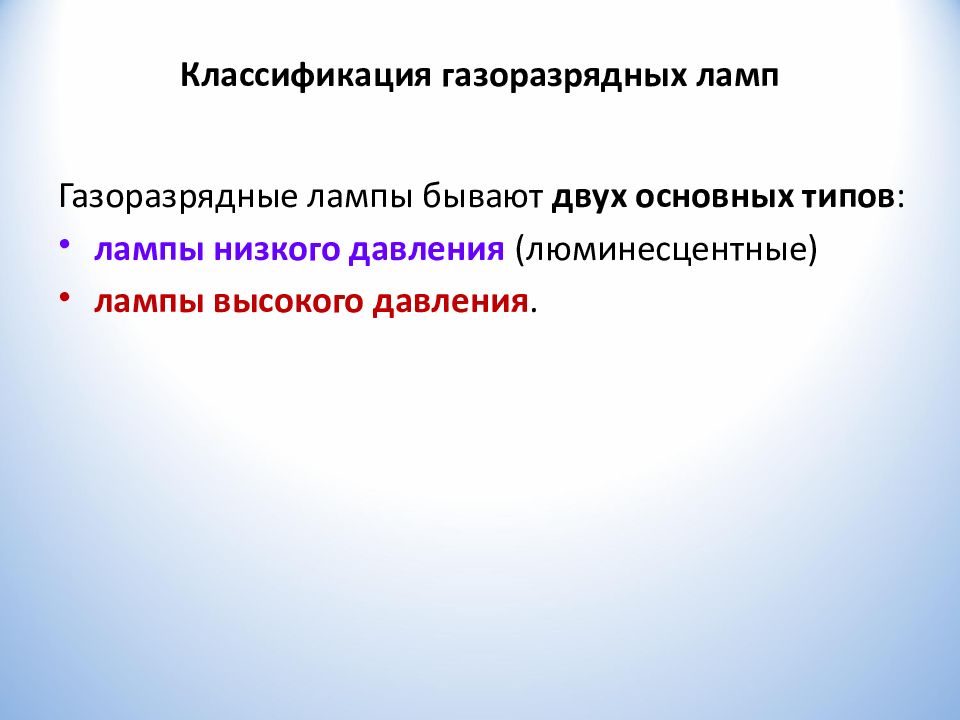

Газоразрядные лампы бывают двух основных типов : лампы низкого давления (люминесцентные) лампы высокого давления.

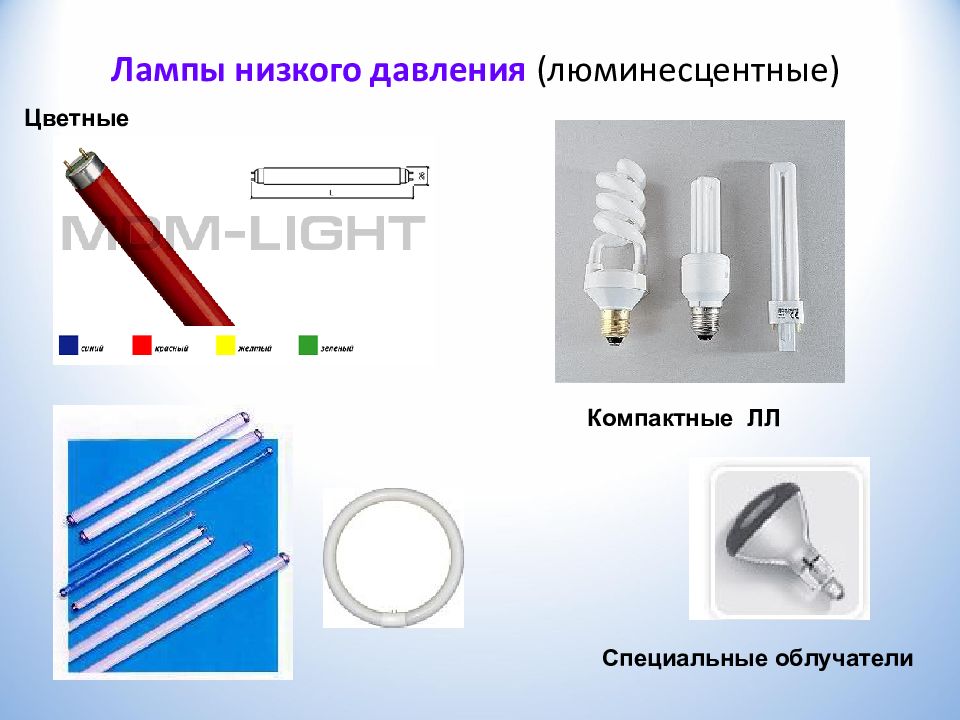

Компактные ЛЛ Специальные облучатели Цветные

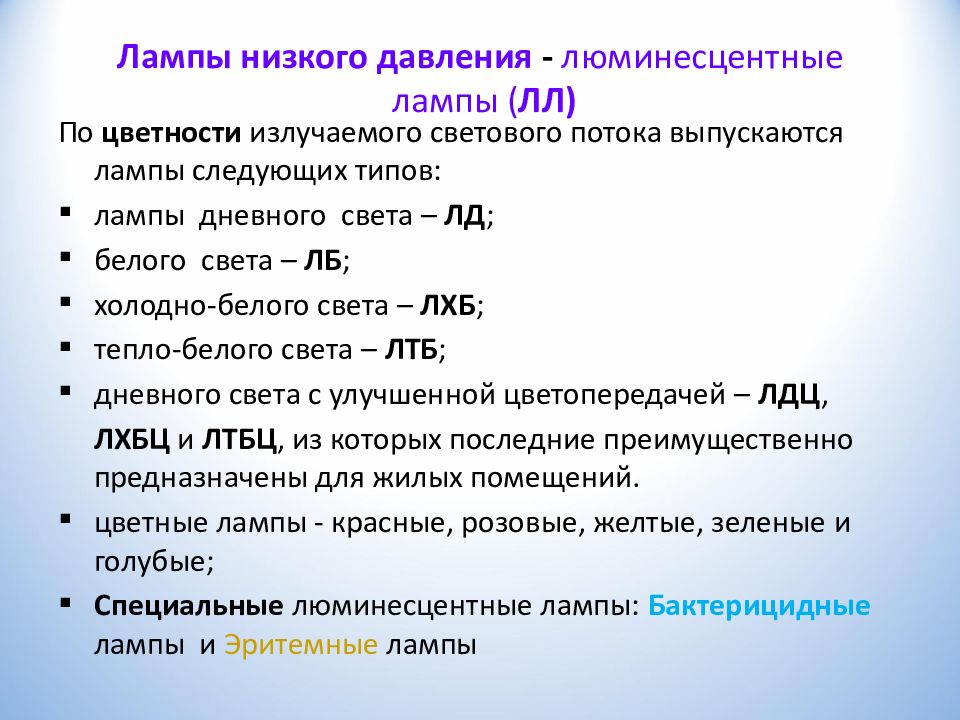

По цветности излучаемого светового потока выпускаются лампы следующих типов: лампы дневного света – ЛД ; белого света – ЛБ ; холодно-белого света – ЛХБ ; тепло-белого света – ЛТБ ; дневного света с улучшенной цветопередачей – ЛДЦ, ЛХБЦ и ЛТБЦ, из которых последние преимущественно предназначены для жилых помещений. цветные лампы - красные, розовые, желтые, зеленые и голубые; Специальные люминесцентные лампы: Бактерицидные лампы и Эритемные лампы

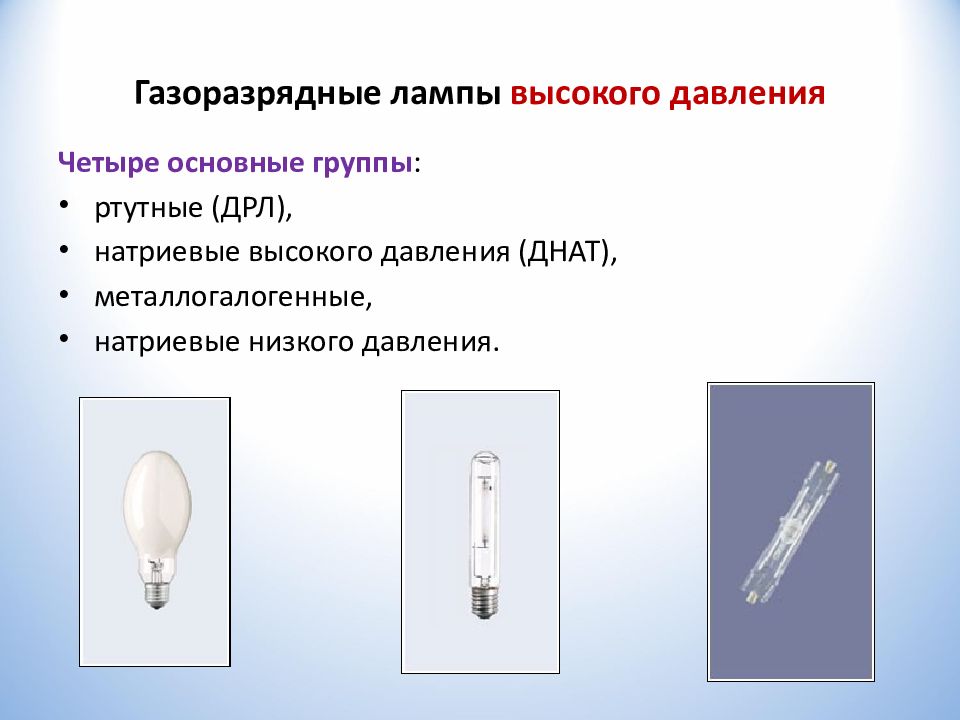

Четыре основные группы : ртутные (ДРЛ), натриевые высокого давления (ДНАТ), металлогалогенные, натриевые низкого давления.
Светильник представляет собой совокупность источника искусственного света и осветительной арматуры, перераспределяющей световой поток в пространстве. Осветительная арматура служит для подвода электрического питания, крепления и предохранения источника свата от загрязнения и механического повреждения.
Светильники характеризуются : распределением светового потока в пространстве; защитным углом; коэффициентом полезного действия.

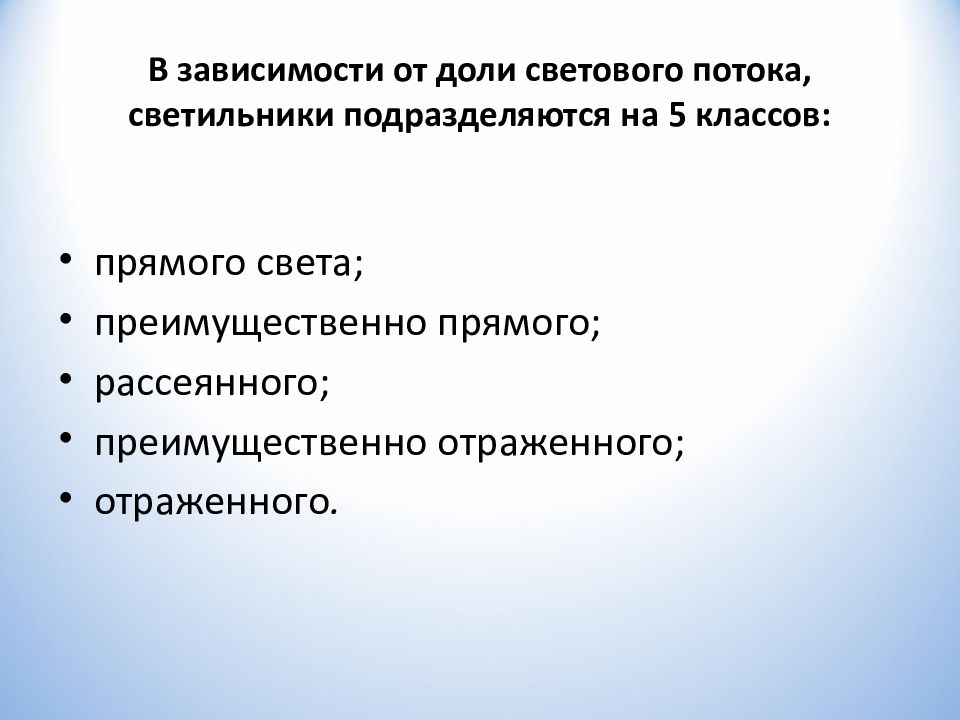

прямого света; преимущественно прямого; рассеянного; преимущественно отраженного; отраженного.

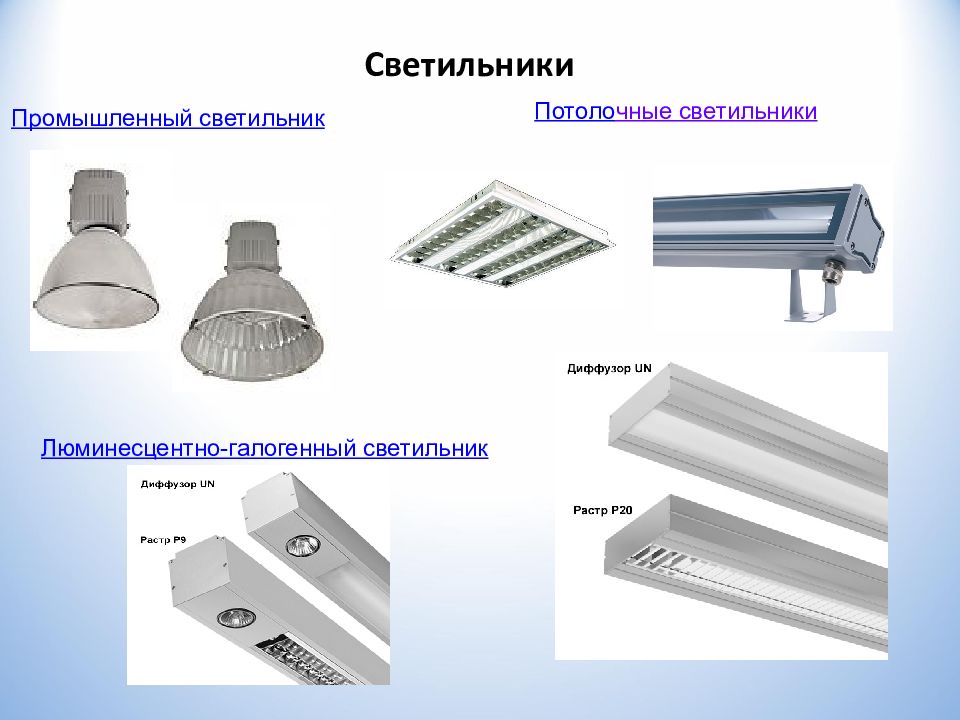

Промышленный светильник Потоло чные светильник и Люминесцентно-галогенный светильник
