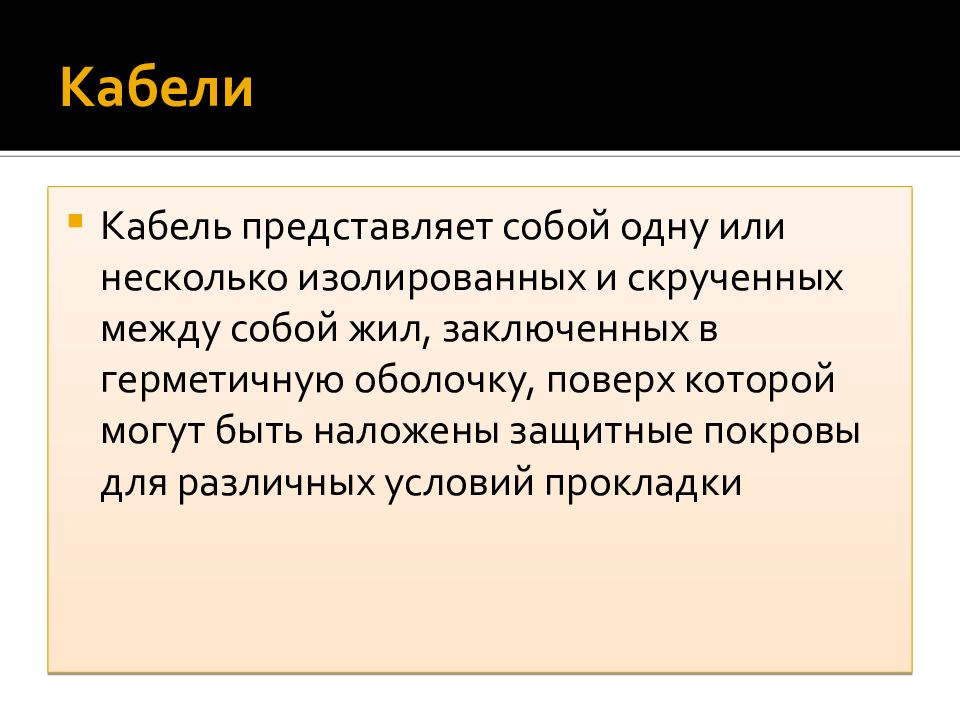

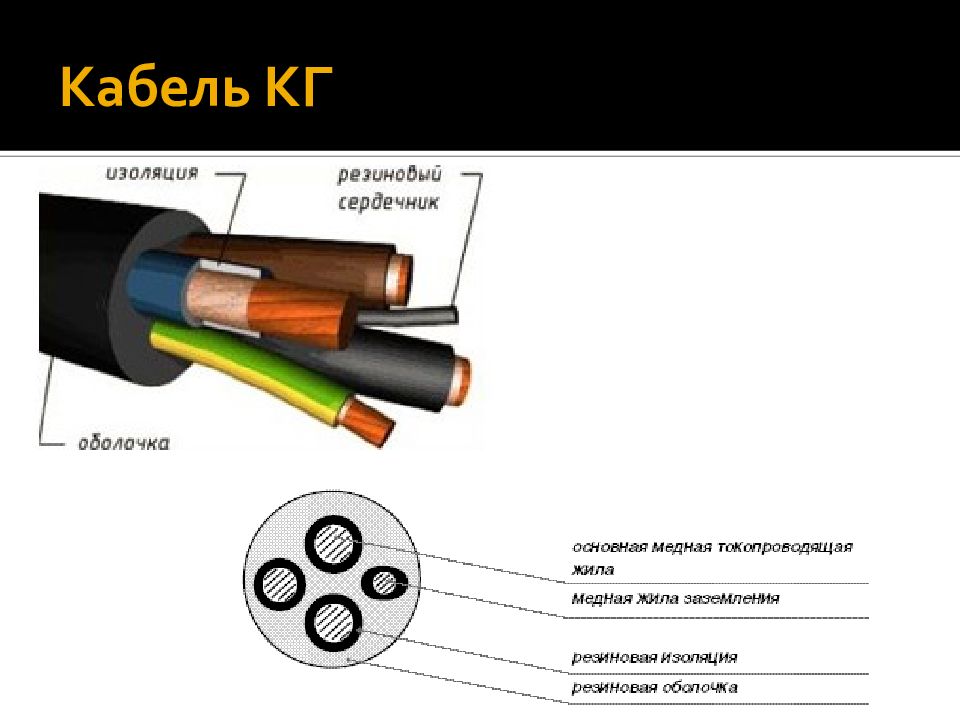

Кабель представляет собой одну или несколько изолированных и скрученных между собой жил, заключенных в герметичную оболочку, поверх которой могут быть наложены защитные покровы для различных условий прокладки

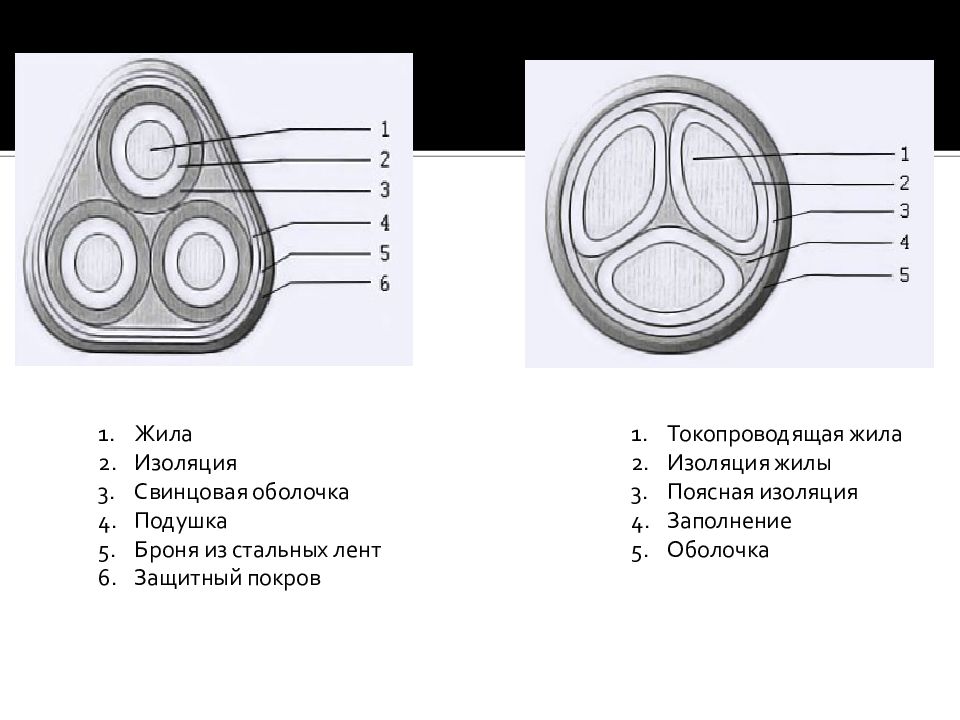

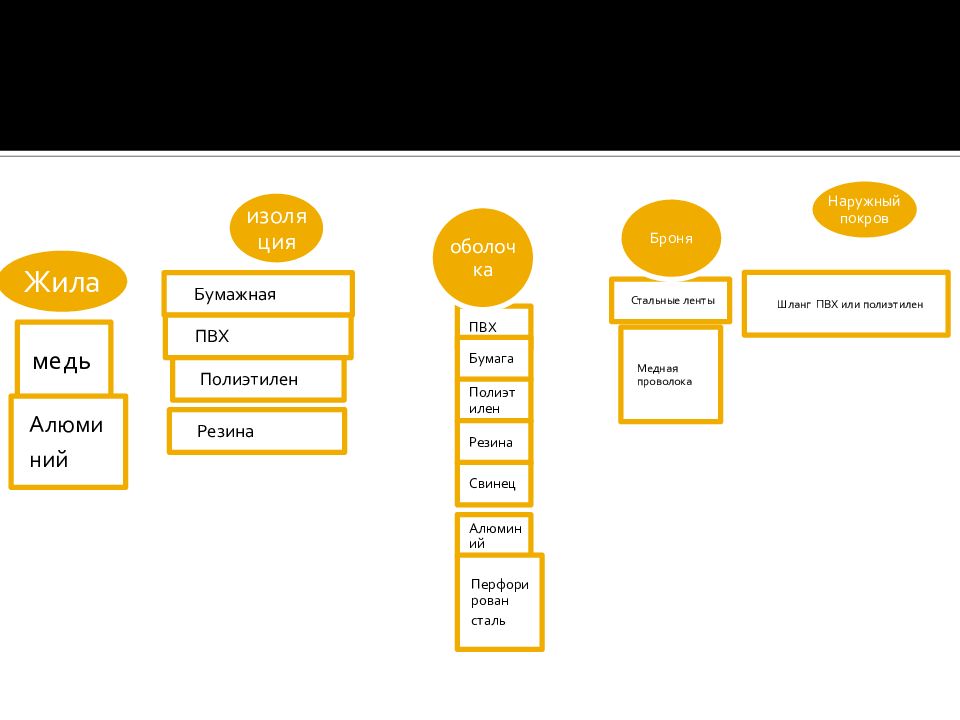

Токопроводящая жила Изоляция жилы Поясная изоляция Заполнение Оболочка Жила Изоляция Свинцовая оболочка Подушка Броня из стальных лент Защитный покров ААГ ОСБ
1 2 3 4

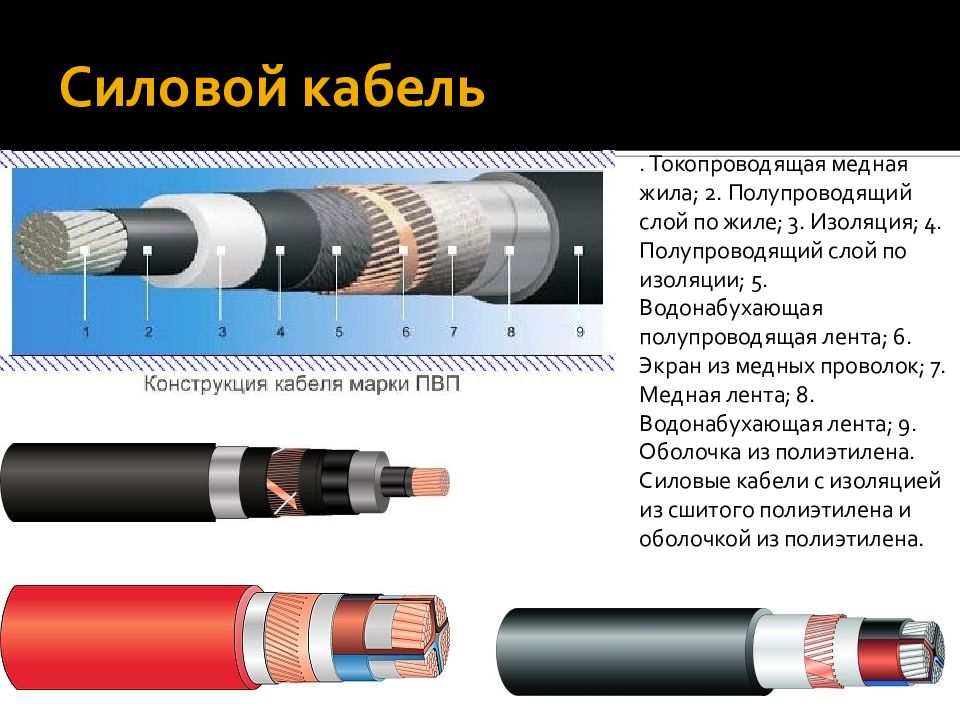

. Токопроводящая медная жила; 2. Полупроводящий слой по жиле; 3. Изоляция; 4. Полупроводящий слой по изоляции; 5. Водонабухающая полупроводящая лента; 6. Экран из медных проволок; 7. Медная лента; 8. Водонабухающая лента; 9. Оболочка из полиэтилена. Силовые кабели с изоляцией из сшитого полиэтилена и оболочкой из полиэтилена.

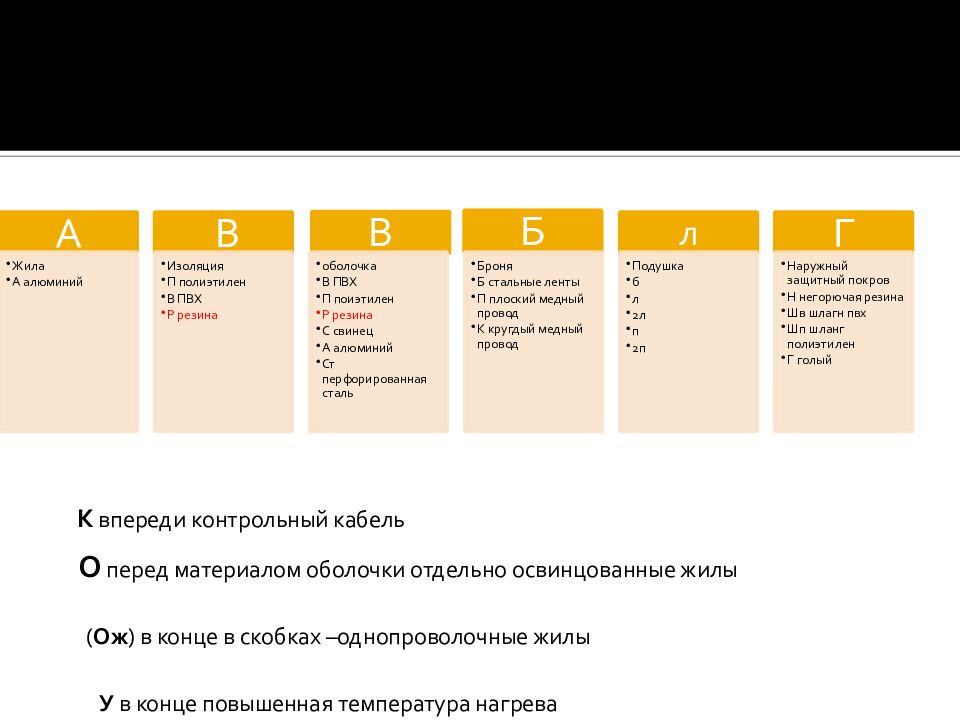

О перед материалом оболочки отдельно освинцованные жилы ( Ож ) в конце в скобках – однопроволочные жилы У в конце повышенная температура нагрева К впереди контрольный кабель

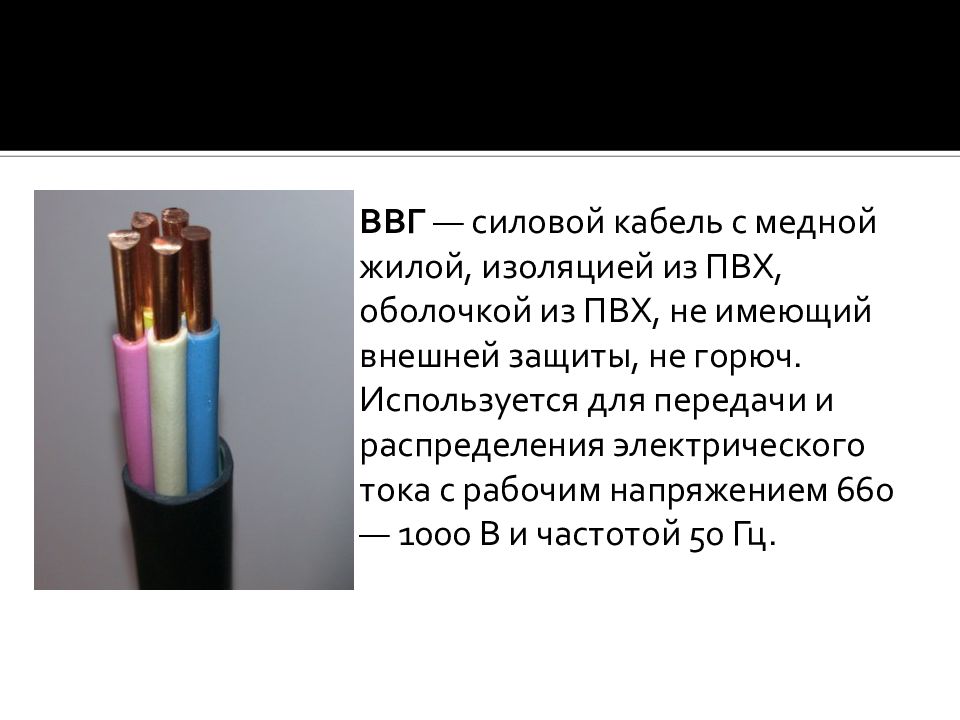

ВВГ — силовой кабель с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.

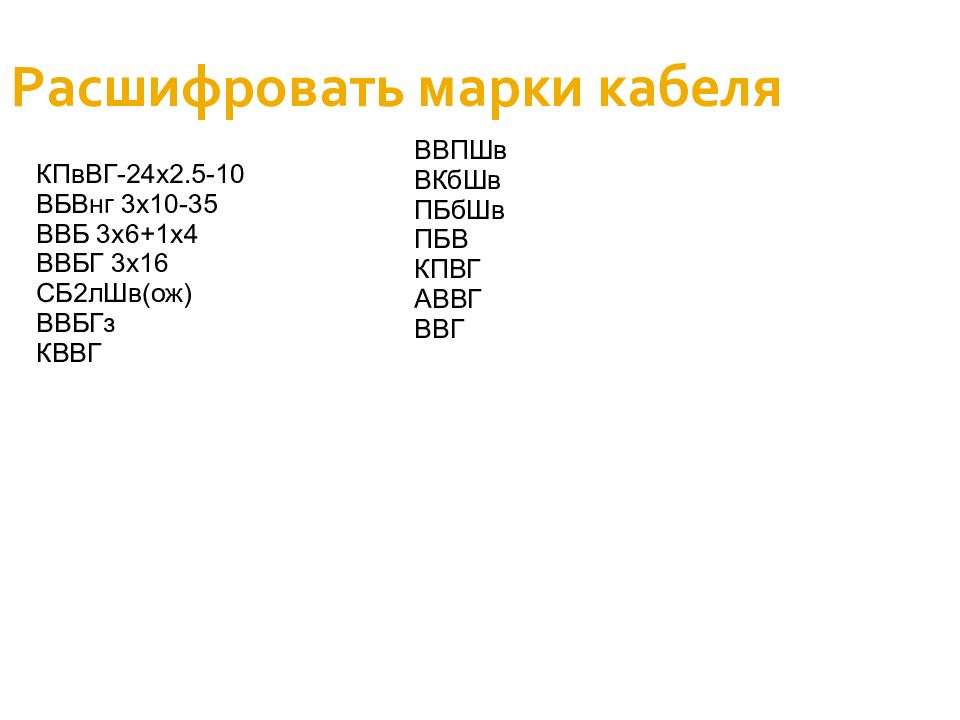

КПвВГ-24х2.5-10 ВБВнг 3х10-35 ВВБ 3х6+1х4 ВВБГ 3х16 СБ2лШв( ож ) ВВБГз КВВГ ВВПШв ВКбШв ПБбШв ПБВ КПВГ АВВГ ВВГ Расшифровать марки кабеля

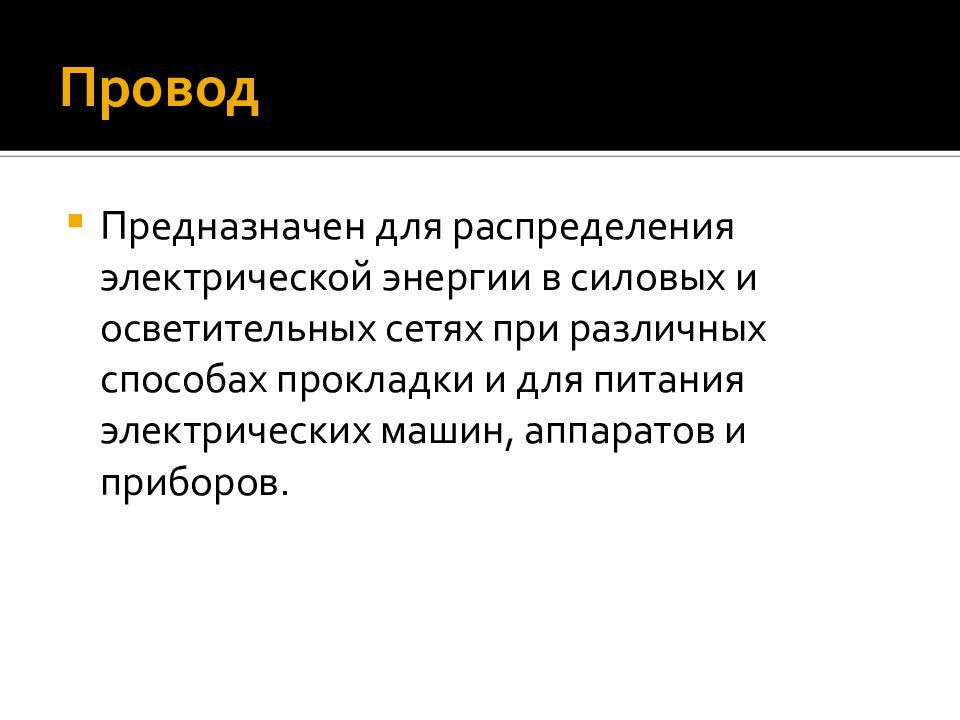

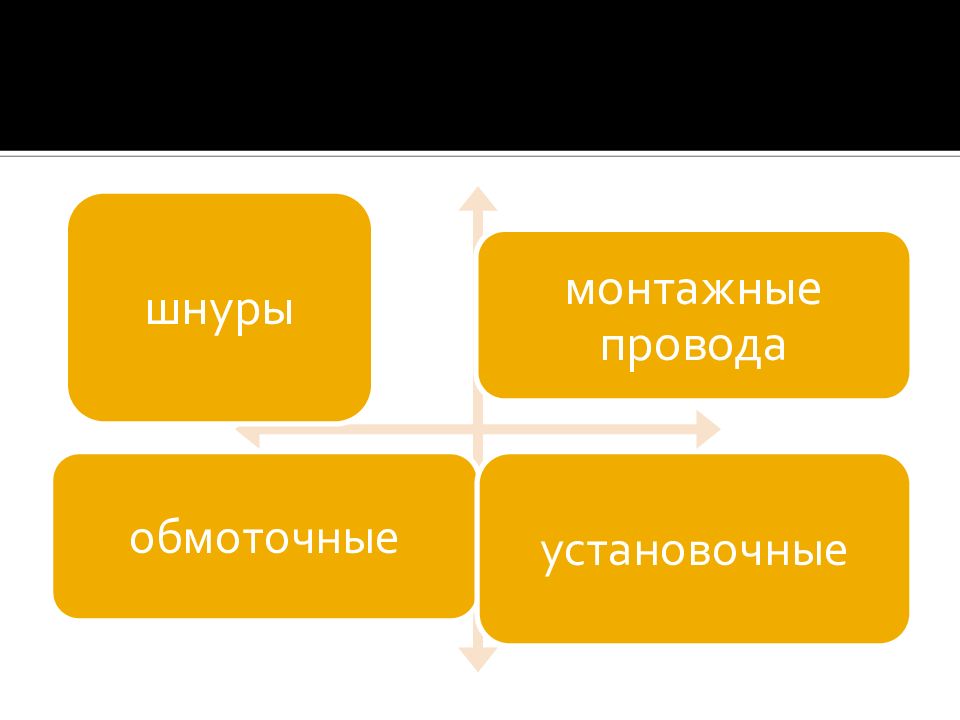

Предназначен для распределения электрической энергии в силовых и осветительных сетях при различных способах прокладки и для питания электрических машин, аппаратов и приборов.

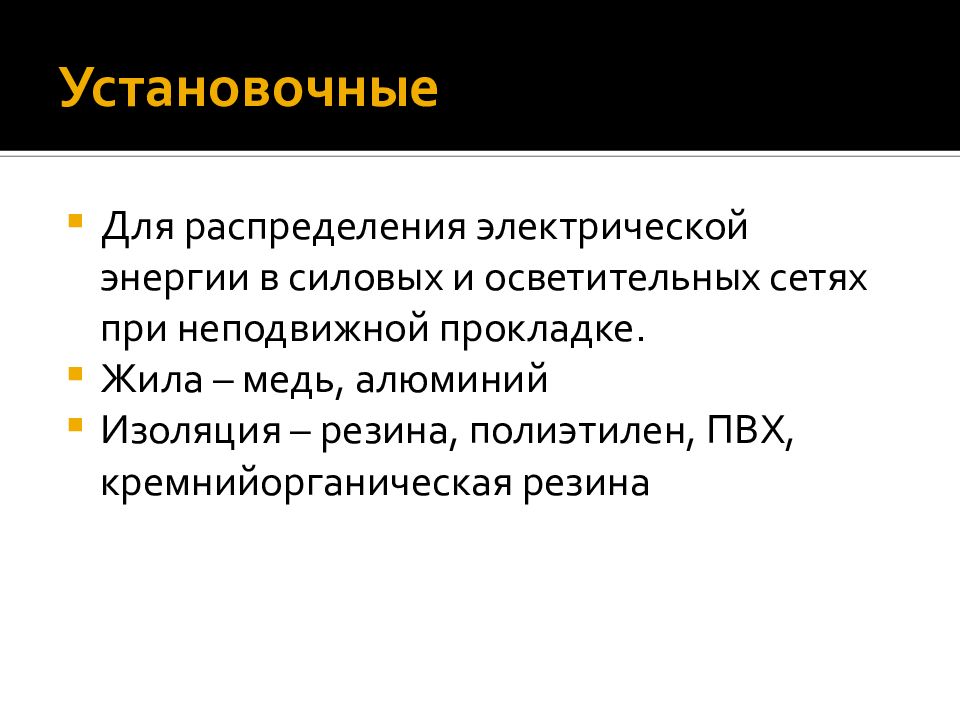

Для распределения электрической энергии в силовых и осветительных сетях при неподвижной прокладке. Жила – медь, алюминий Изоляция – резина, полиэтилен, ПВХ, кремнийорганическая резина
Конструкция провода АПБПП: 1 - Жила - из двух или трех мягких алюминиевых проволок. 2 - Изоляция - ПВХ пластикат. 3 - Оболочка - ПВХ пластикат.

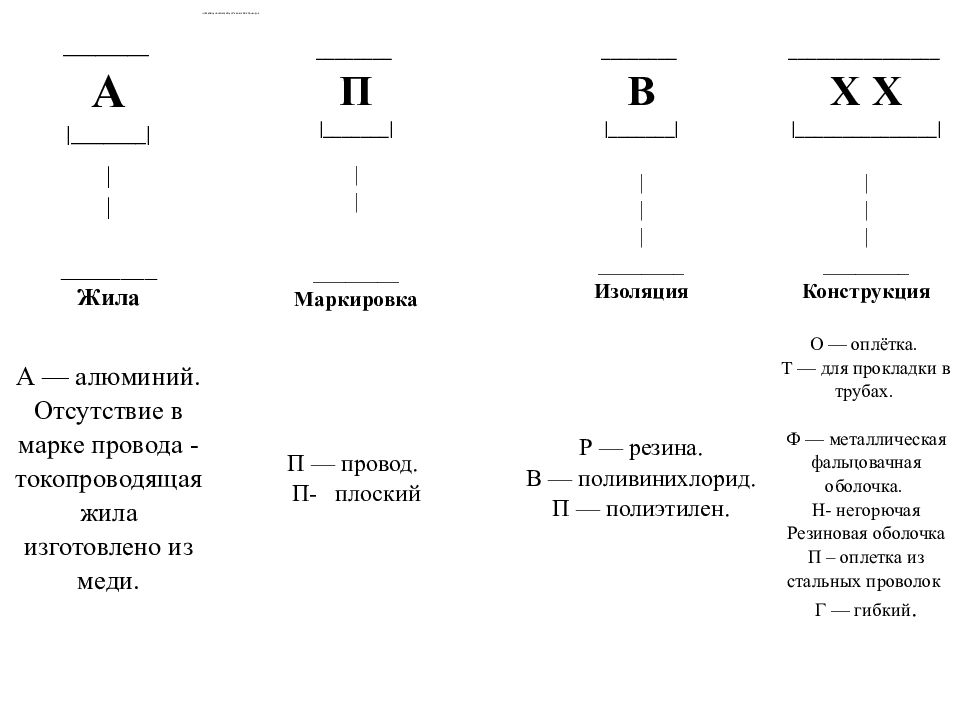

Буквенное обозначение установочных проводов ________ A |_______| ________ П |_______| ________ В |_______| ________________ Х Х |_______________| | | ________ Жила | | ________ Маркировка | | | ________ Изоляция | | | ________ Конструкция А — алюминий. Отсутствие в марке провода - токопроводящая жила изготовлено из меди. П — провод. П- плоский Р — резина. В — поливинихлорид. П — полиэтилен. О — оплётка. Т — для прокладки в трубах. Ф — металлическая фальцовачная оболочка. Н- негорючая Резиновая оболочка П – оплетка из стальных проволок Г — гибкий.

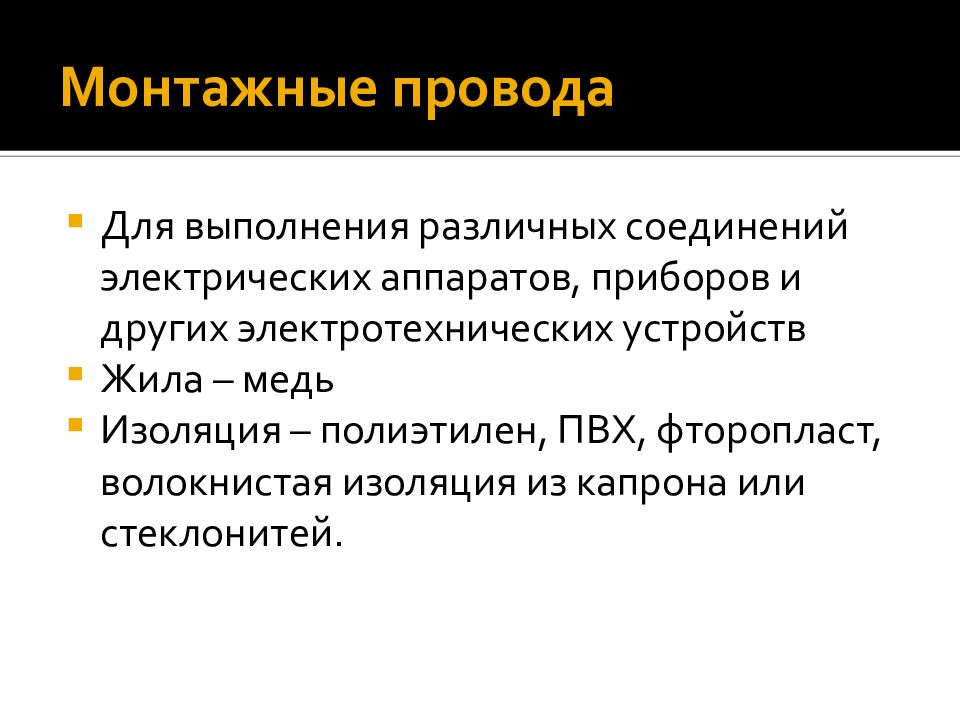

Для выполнения различных соединений электрических аппаратов, приборов и других электротехнических устройств Жила – медь Изоляция – полиэтилен, ПВХ, фторопласт, волокнистая изоляция из капрона или стеклонитей.
Ш- шнур

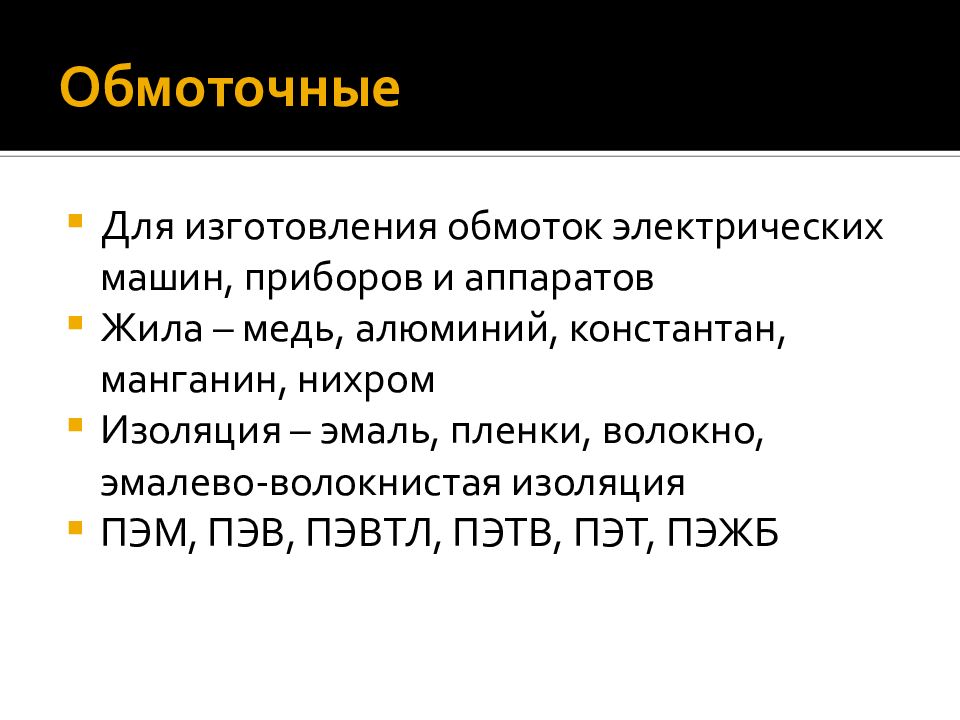

Для изготовления обмоток электрических машин, приборов и аппаратов Жила – медь, алюминий, константан, манганин, нихром Изоляция – эмаль, пленки, волокно, эмалево-волокнистая изоляция ПЭМ, ПЭВ, ПЭВТЛ, ПЭТВ, ПЭТ, ПЭЖБ

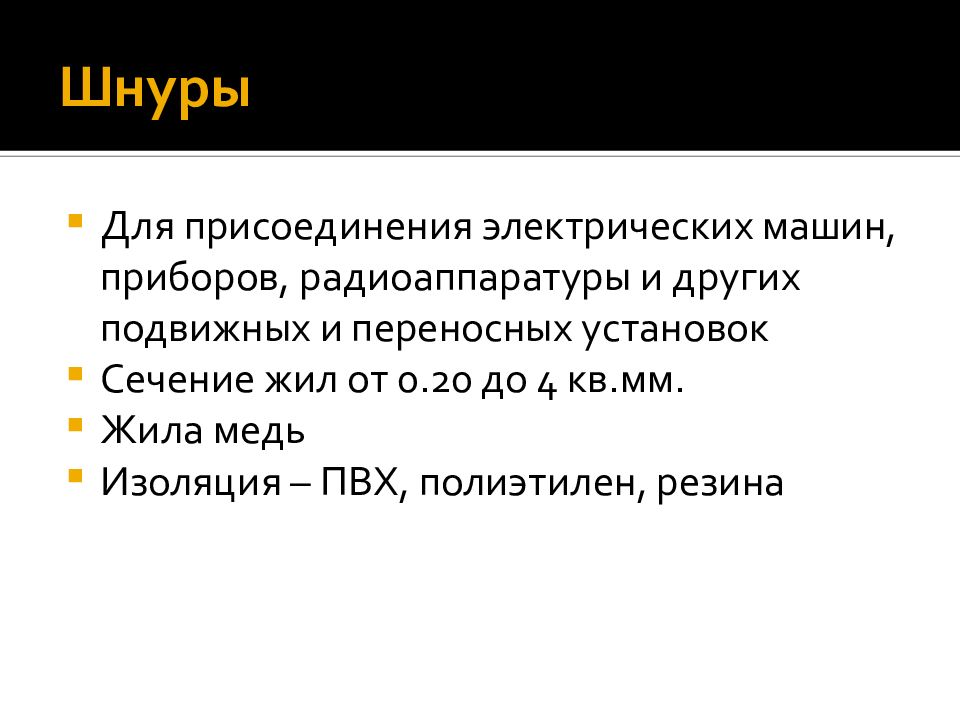

Для присоединения электрических машин, приборов, радиоаппаратуры и других подвижных и переносных установок Сечение жил от 0.20 до 4 кв.мм. Жила медь Изоляция – ПВХ, полиэтилен, резина

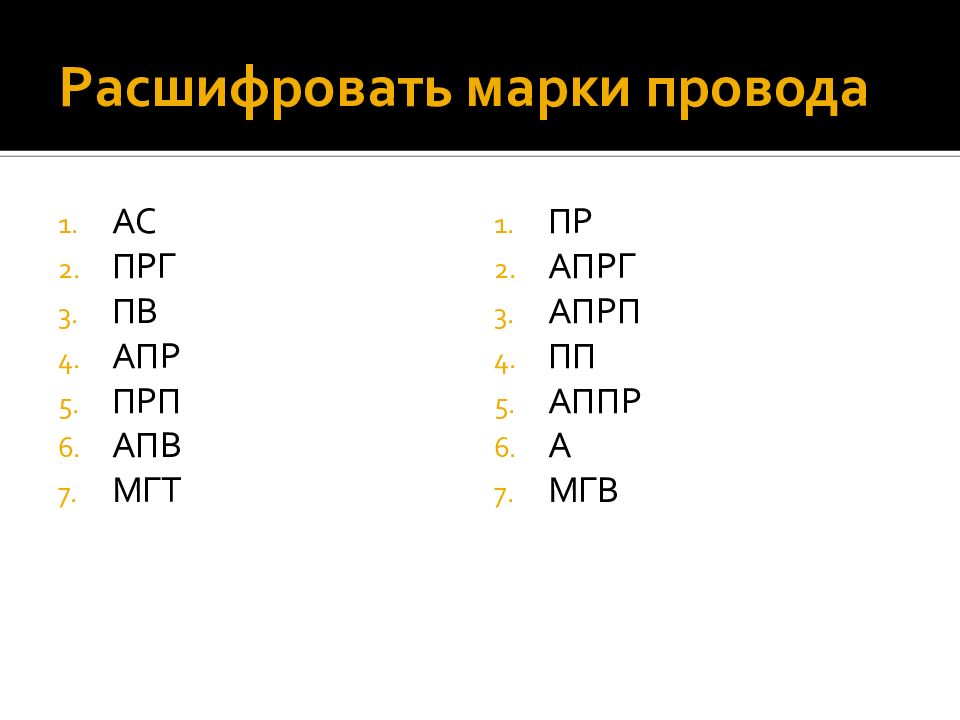

АС ПРГ ПВ АПР ПРП АПВ МГТ ПР АПРГ АПРП ПП АППР А МГВ
Алюминиевая жила изоляция ПВХ Алюминиевая жила многопроволочная Изоляция ПВХ
