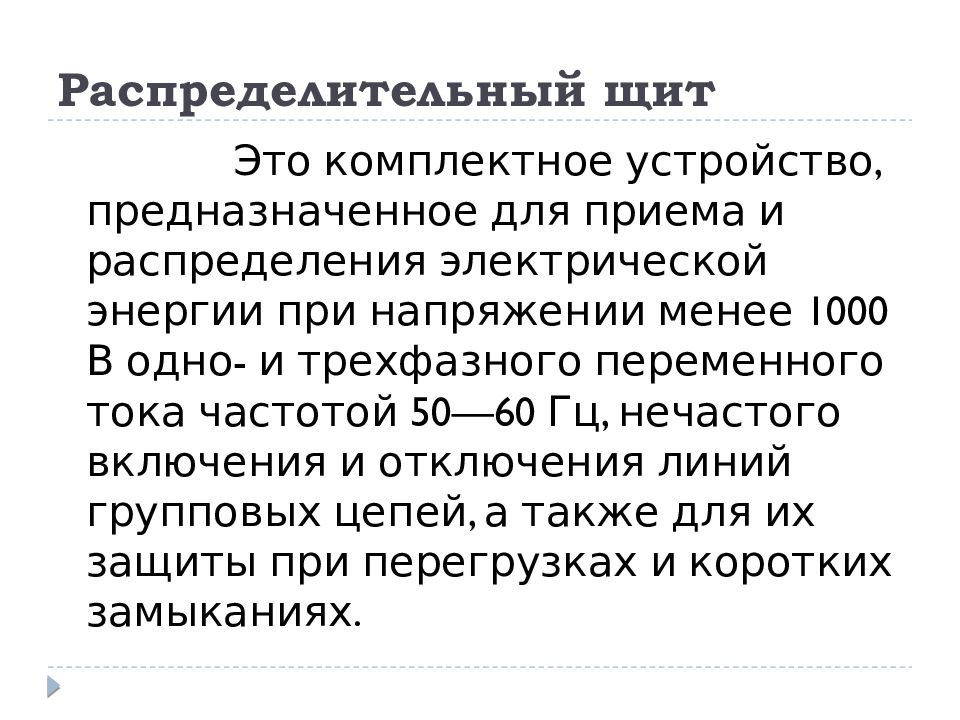

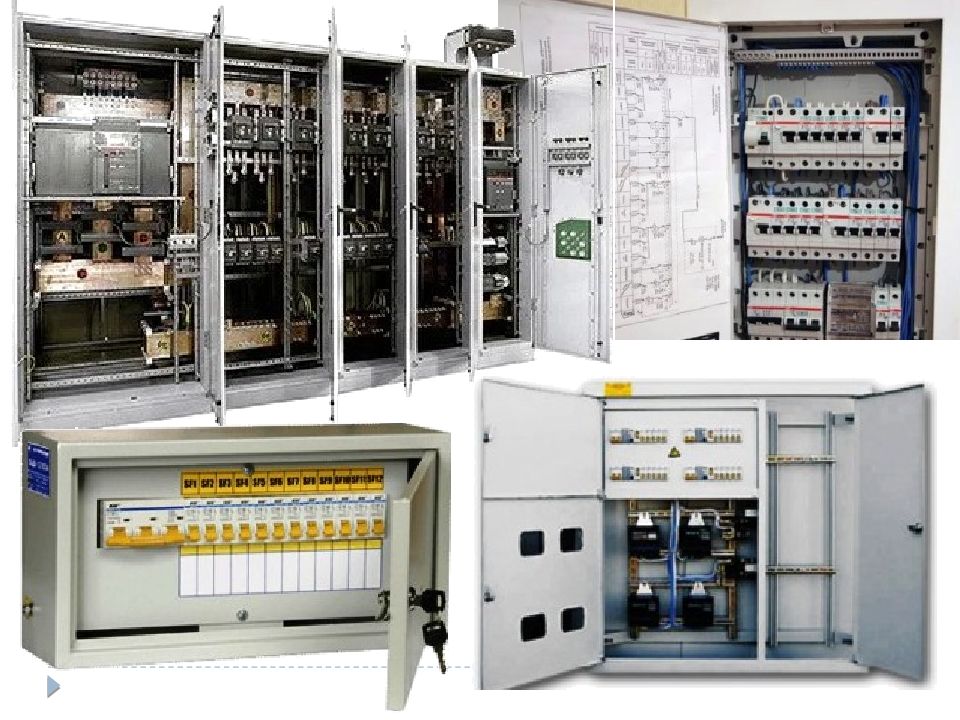

Это комплектное устройство, предназначенное для приема и распределения электрической энергии при напряжении менее 1000 В одно- и трехфазного переменного тока частотой 50—60 Гц, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях.

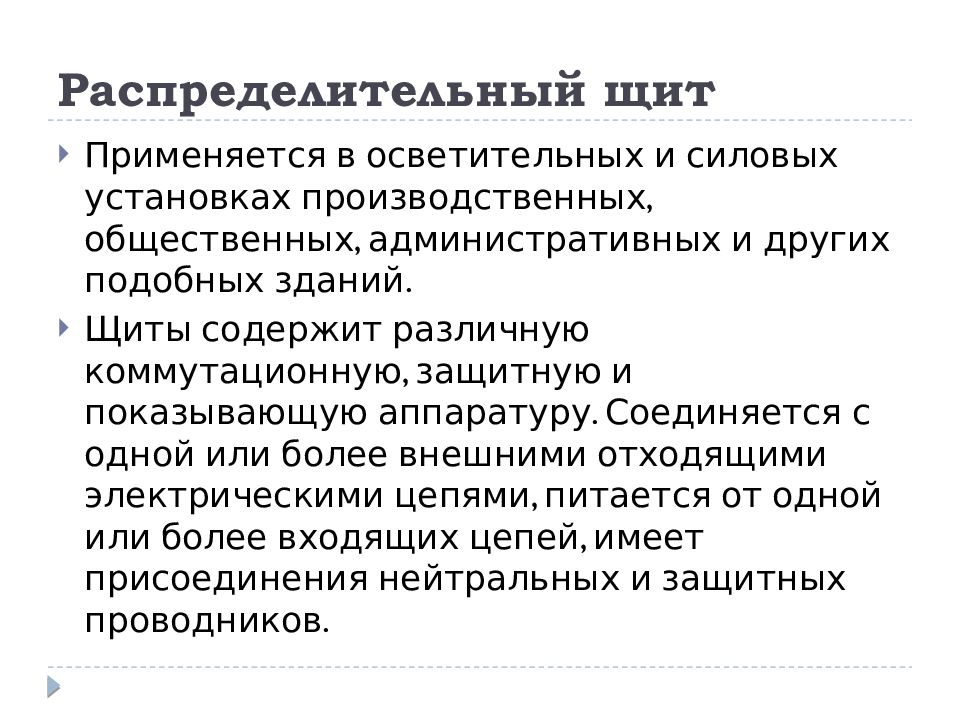

Применяется в осветительных и силовых установках производственных, общественных, административных и других подобных зданий. Щиты содержит различную коммутационную, защитную и показывающую аппаратуру. Соединяется с одной или более внешними отходящими электрическими цепями, питается от одной или более входящих цепей, имеет присоединения нейтральных и защитных проводников.

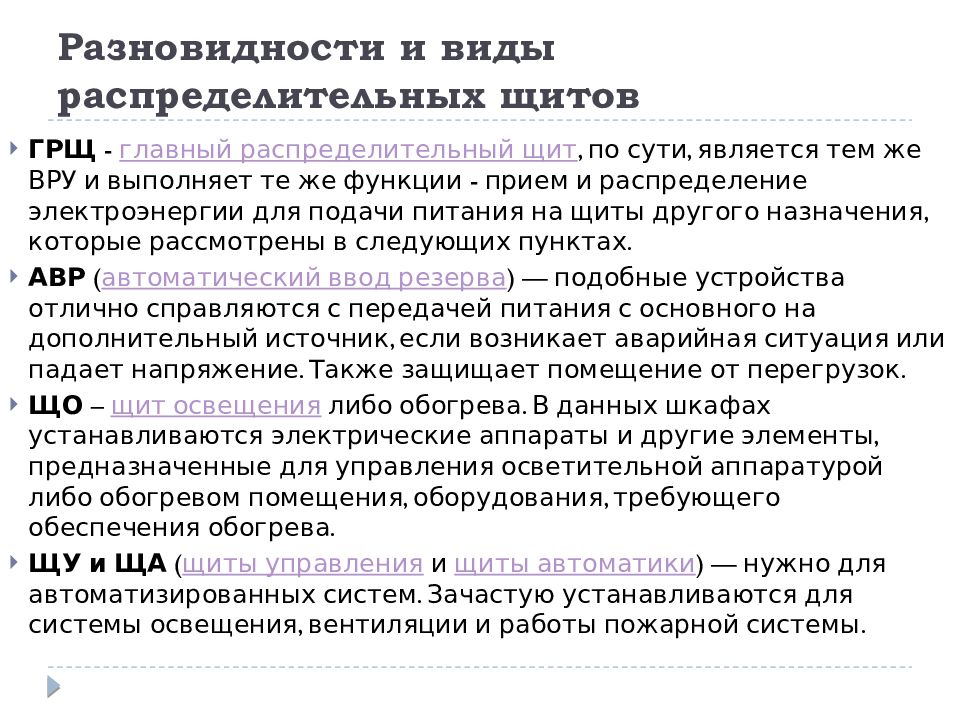

ГРЩ - главный распределительный щит, по сути, является тем же ВРУ и выполняет те же функции - прием и распределение электроэнергии для подачи питания на щиты другого назначения, которые рассмотрены в следующих пунктах. АВР ( автоматический ввод резерва ) — подобные устройства отлично справляются с передачей питания с основного на дополнительный источник, если возникает аварийная ситуация или падает напряжение. Также защищает помещение от перегрузок. ЩО – щит освещения либо обогрева. В данных шкафах устанавливаются электрические аппараты и другие элементы, предназначенные для управления осветительной аппаратурой либо обогревом помещения, оборудования, требующего обеспечения обогрева. ЩУ и ЩА ( щиты управления и щиты автоматики ) — нужно для автоматизированных систем. Зачастую устанавливаются для системы освещения, вентиляции и работы пожарной системы.
ЩС – щит силовой распределительный, предназначен для питания силовых потребителей на объекте, где есть разделение цепей и электроприемников по назначению. Также данная маркировка может означать, что это щит связи. ЩЭ – щит этажный. Устанавливается на этажах многоквартирных домов в специальной нише либо непосредственно на стене многоквартирных домов, служат для приема электроэнергии от ГРЩ (ВРУ) и распределения ее на несколько квартирных щитков. ЩК – щит квартирный. Устанавливается на этаже либо непосредственно в квартире. В данном щитке ШК устанавливается прибор учета данной квартиры, а также защитные аппараты. ЩСН - щит собственных нужд. Является, по сути, главным распределительным щитом, только этот щит служит исключительно для питания устройств, расположенных на объекте - так называемых собственных нужд. Такие щиты устанавливают в электроустановках электрических стаций, распределительных подстанций.

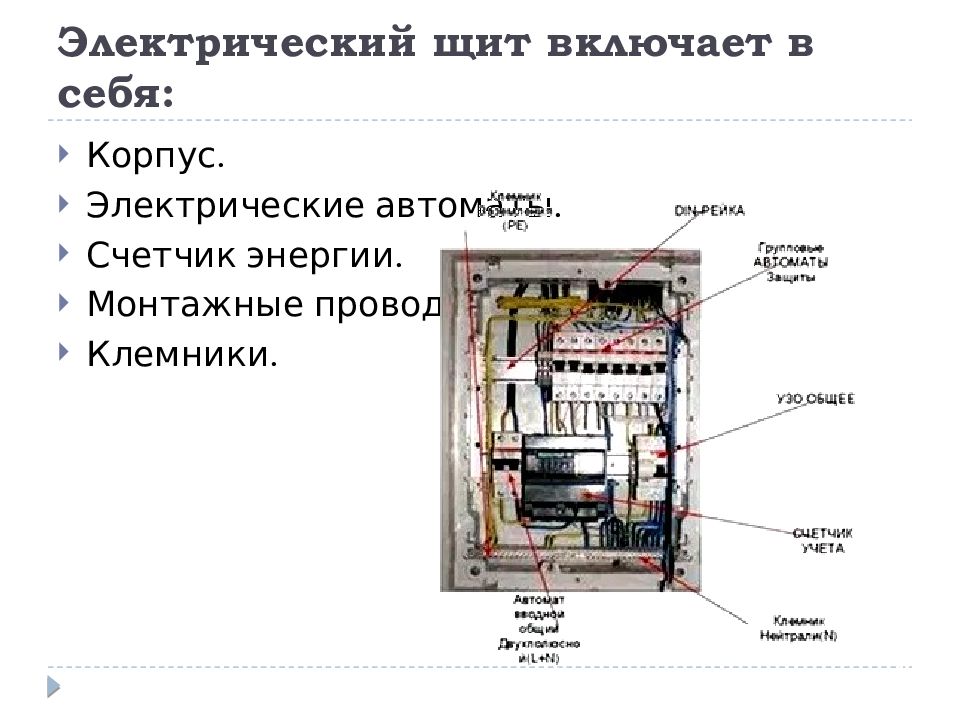

Корпус. Электрические автоматы. Счетчик энергии. Монтажные провода. Клемники.

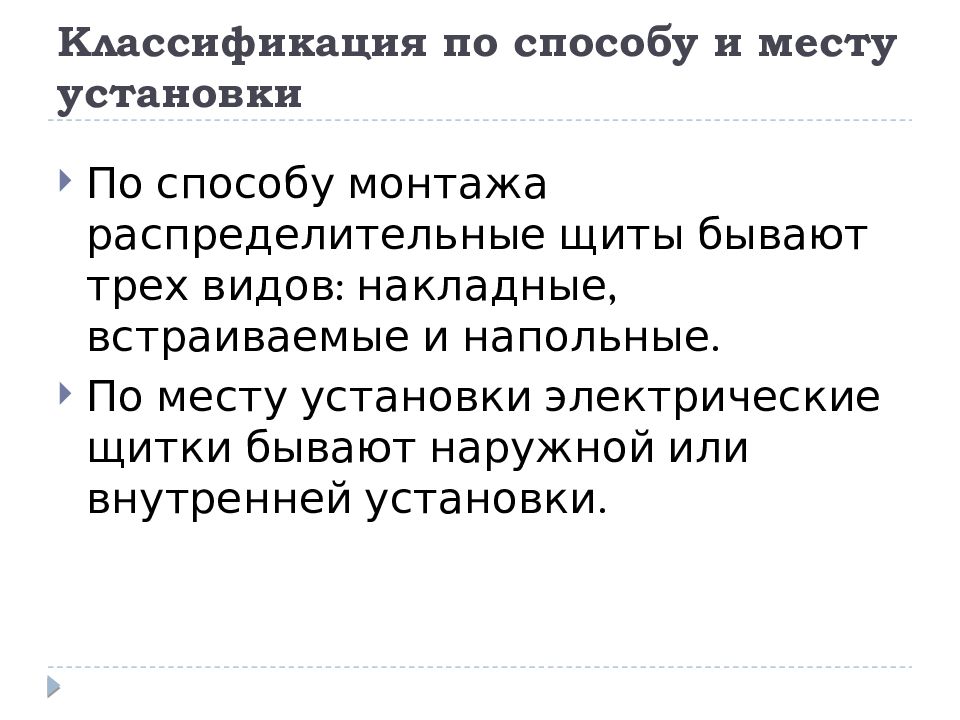

По способу монтажа распределительные щиты бывают трех видов: накладные, встраиваемые и напольные. По месту установки электрические щитки бывают наружной или внутренней установки.

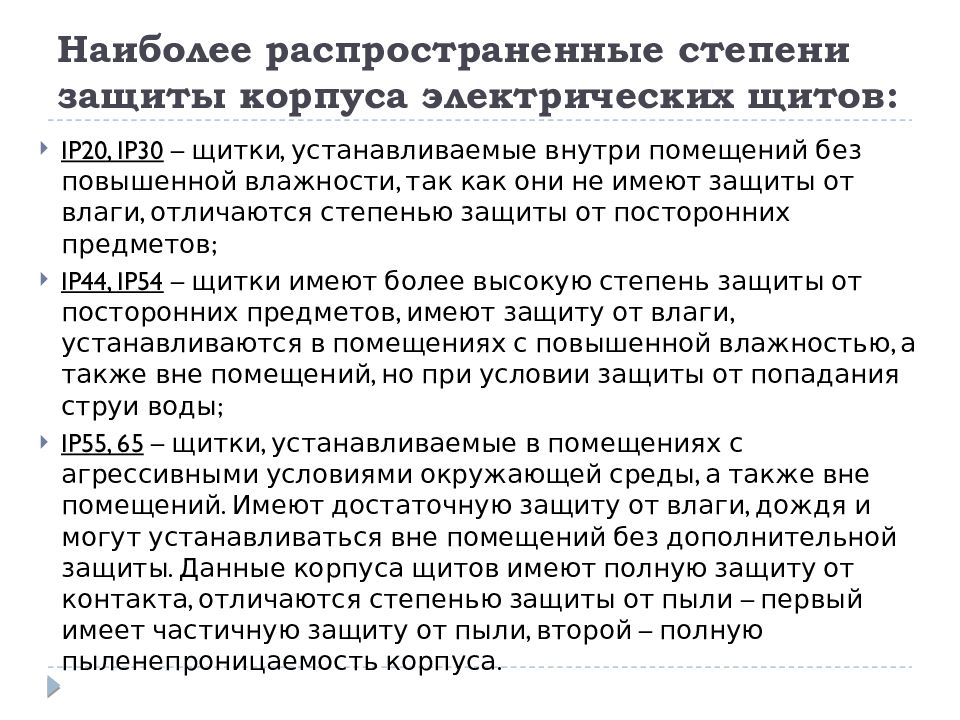

IP20, IP30 – щитки, устанавливаемые внутри помещений без повышенной влажности, так как они не имеют защиты от влаги, отличаются степенью защиты от посторонних предметов; IP44, IP54 – щитки имеют более высокую степень защиты от посторонних предметов, имеют защиту от влаги, устанавливаются в помещениях с повышенной влажностью, а также вне помещений, но при условии защиты от попадания струи воды; IP55, 65 – щитки, устанавливаемые в помещениях с агрессивными условиями окружающей среды, а также вне помещений. Имеют достаточную защиту от влаги, дождя и могут устанавливаться вне помещений без дополнительной защиты. Данные корпуса щитов имеют полную защиту от контакта, отличаются степенью защиты от пыли – первый имеет частичную защиту от пыли, второй – полную пыленепроницаемость корпуса.
Конструкция щита должна отвечать всем правилам электробезопасности. То есть, иметь дополнительную изоляцию выдерживать высокие токи в течение определенного времени, а также не поддаваться горению и расплавке. Размер распределительного щита зависит строго от того на сколько групп разделена ваша сеть, и сколько будет монтироваться автоматических выключателей и других защитных устройств. Обязательно наличие во всех щитках планок для крепления устройств, нельзя исключать наличие заземляющей рейки.
ГОСТ 51321 ПУЭ ГОСТ 32397-2013
