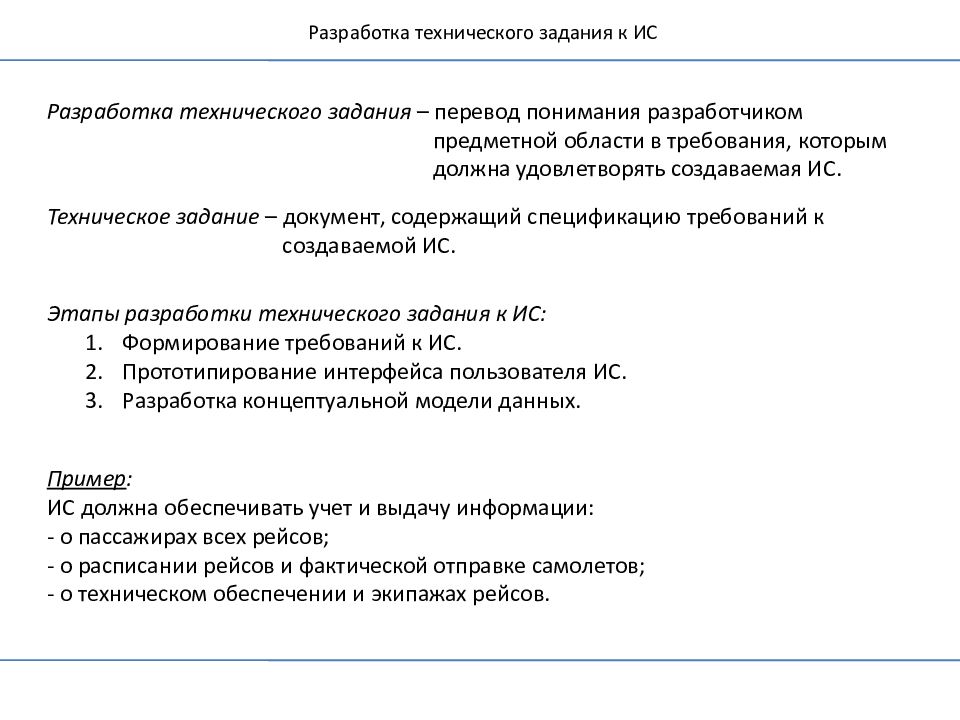

Разработка технического задания – перевод понимания разработчиком предметной области в требования, которым должна удовлетворять создаваемая ИС. Техническое задание – документ, содержащий спецификацию требований к создаваемой ИС. Этапы разработки технического задания к ИС: Формирование требований к ИС. Прототипирование интерфейса пользователя ИС. Разработка концептуальной модели данных. Пример : ИС должна обеспечивать учет и выдачу информации: - о пассажирах всех рейсов; - о расписании рейсов и фактической отправке самолетов; - о техническом обеспечении и экипажах рейсов.

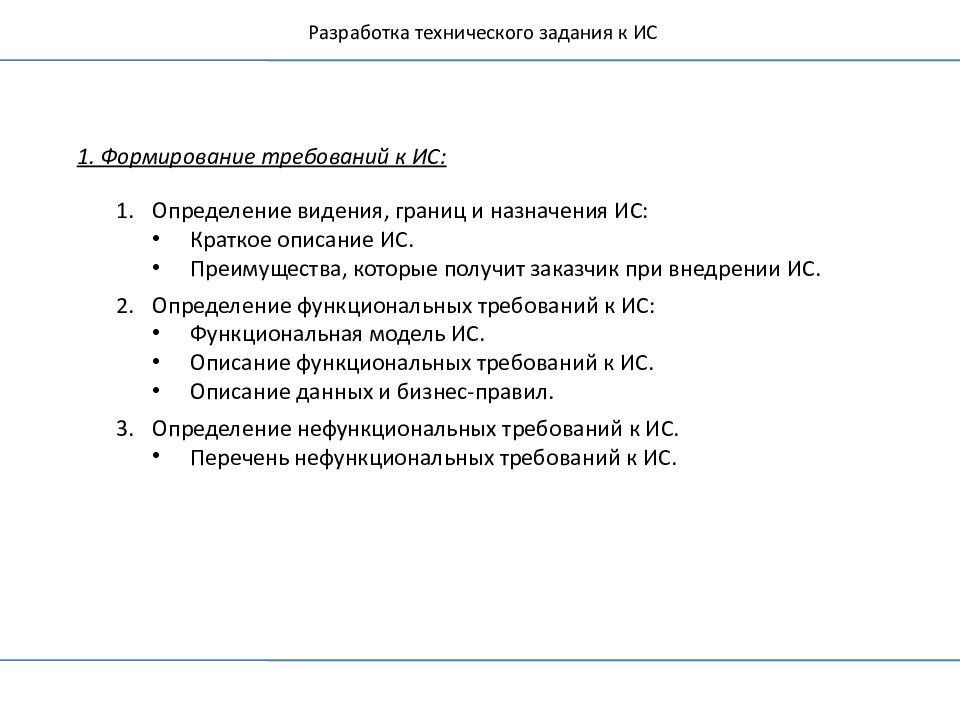

1. Формирование требований к ИС: Определение видения, границ и назначения ИС: Краткое описание ИС. Преимущества, которые получит заказчик при внедрении ИС. Определение функциональных требований к ИС: Функциональная модель ИС. Описание функциональных требований к ИС. Описание данных и бизнес-правил. Определение нефункциональных требований к ИС. Перечень нефункциональных требований к ИС.

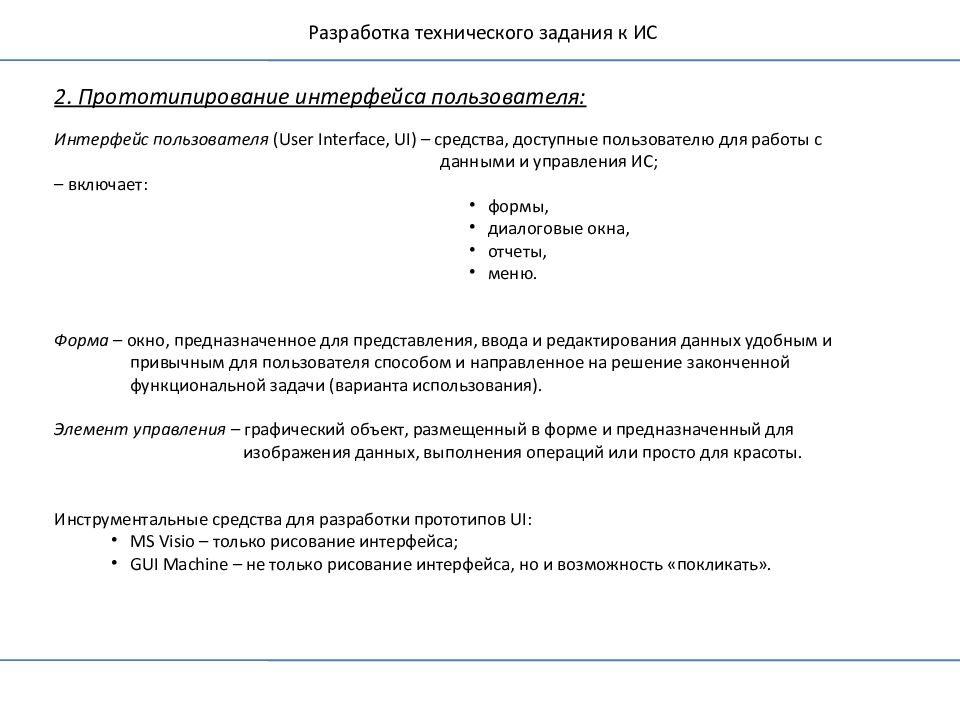

2. Прототипирование интерфейса пользователя: Интерфейс пользователя ( User Interface, UI ) – средства, доступные пользователю для работы с данными и управления ИС; – включает: формы, диалоговые окна, отчеты, меню. Форма – окно, предназначенное для представления, ввода и редактирования данных удобным и привычным для пользователя способом и направленное на решение законченной функциональной задачи (варианта использования). Элемент управления – графический объект, размещенный в форме и предназначенный для изображения данных, выполнения операций или просто для красоты. Инструментальные средства для разработки прототипов UI : MS Visio – только рисование интерфейса; GUI Machine – не только рисование интерфейса, но и возможность «покликать».

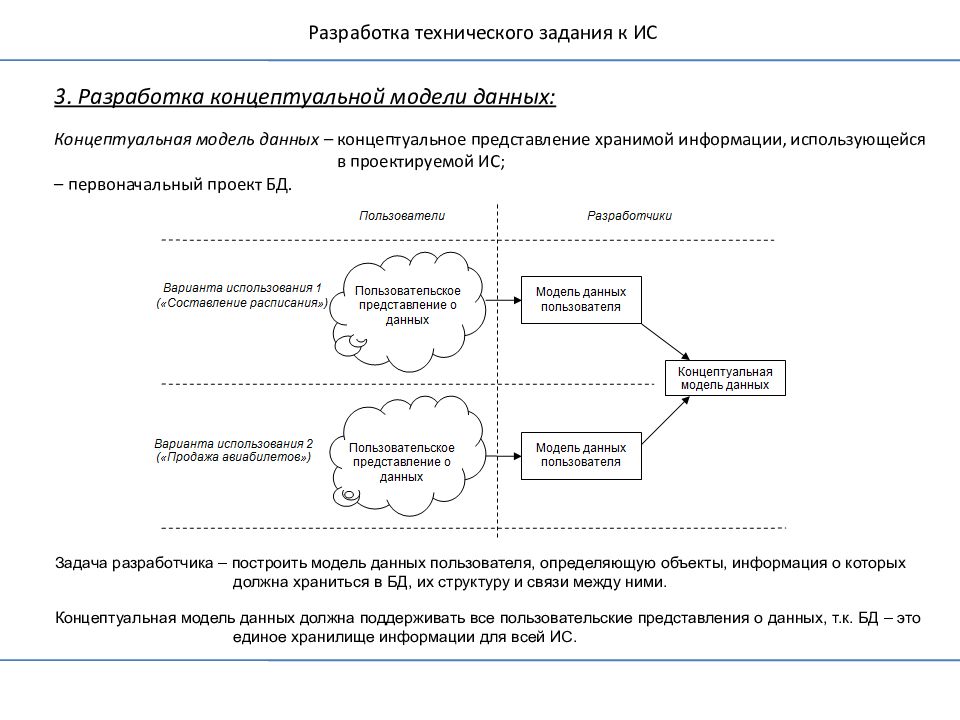

3. Разработка концептуальной модели данных: Концептуальная модель данных – концептуальное представление хранимой информации, использующейся в проектируемой ИС; – первоначальный проект БД. Задача разработчика – построить модель данных пользователя, определяющую объекты, информация о которых должна храниться в БД, их структуру и связи между ними. Концептуальная модель данных должна поддерживать все пользовательские представления о данных, т.к. БД – это единое хранилище информации для всей ИС.

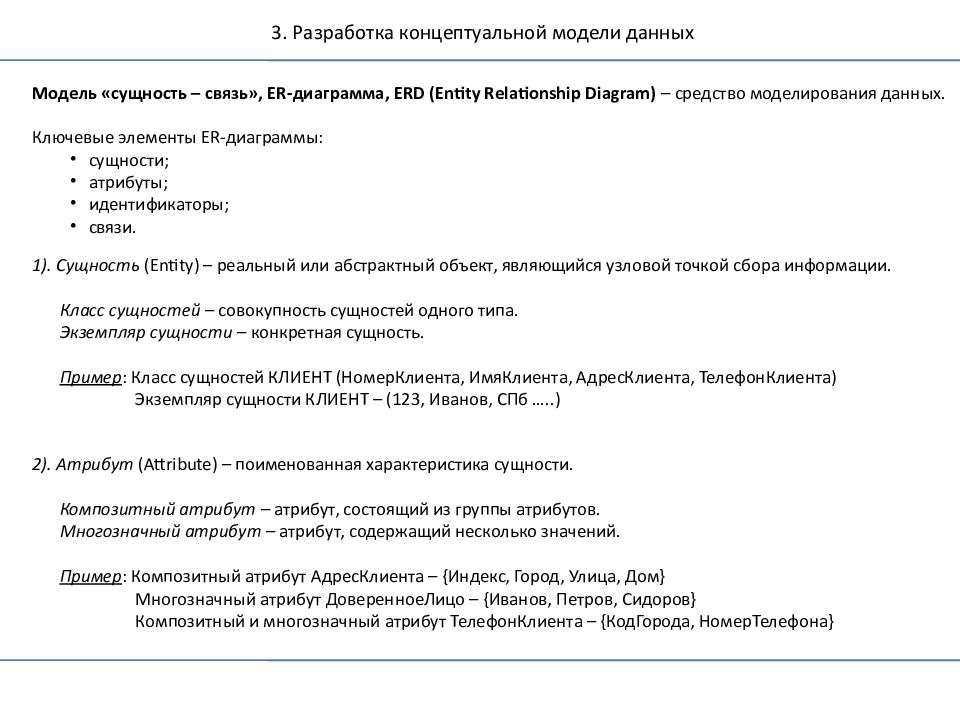

Модель «сущность – связь», ER -диаграмма, ERD ( Entity Relationship Diagram) – средство моделирования данных. Ключевые элементы ER -диаграммы: сущности; атрибуты; идентификаторы; связи. 1). Сущность ( Entity) – реальный или абстрактный объект, являющийся узловой точкой сбора информации. Класс сущностей – совокупность сущностей одного типа. Экземпляр сущности – конкретная сущность. Пример : Класс сущностей КЛИЕНТ ( НомерКлиента, ИмяКлиента, АдресКлиента, ТелефонКлиента ) Экземпляр сущности КЛИЕНТ – (123, Иванов, СПб …..) 2). Атрибут ( Attribute) – поименованная характеристика сущности. Композитный атрибут – атрибут, состоящий из группы атрибутов. Многозначный атрибут – атрибут, содержащий несколько значений. Пример : Композитный атрибут АдресКлиента – { Индекс, Город, Улица, Дом } Многозначный атрибут ДоверенноеЛицо – { Иванов, Петров, Сидоров } Композитный и многозначный атрибут ТелефонКлиента – { КодГорода, НомерТелефона }

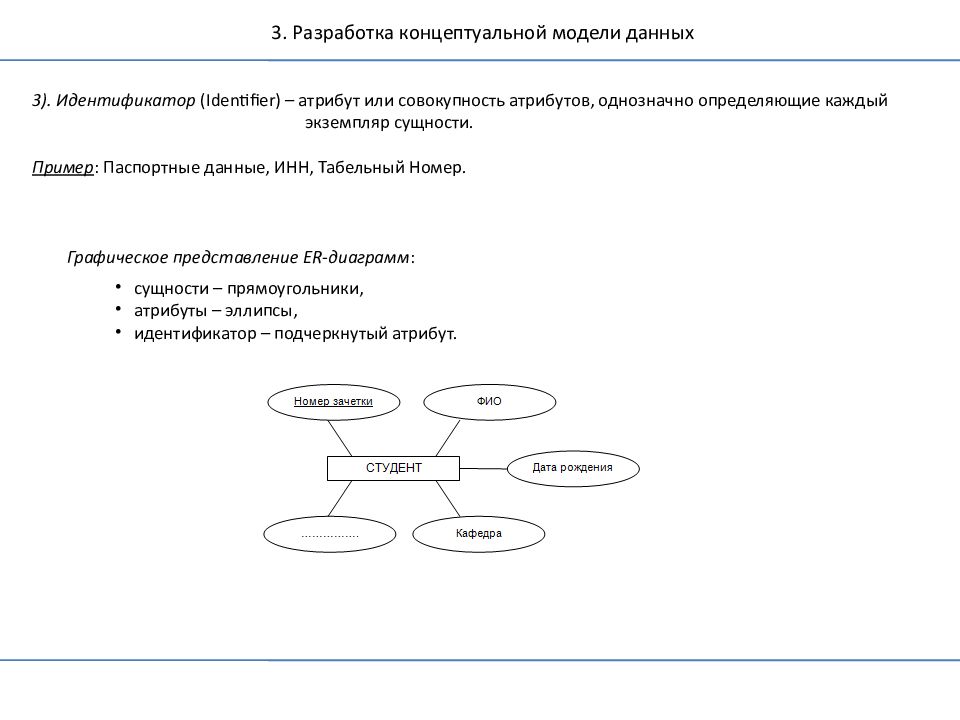

3). Идентификатор ( Identifier) – атрибут или совокупность атрибутов, однозначно определяющие каждый экземпляр сущности. Пример : Паспортные данные, ИНН, Табельный Номер. Графическое представление ER -диаграмм : сущности – прямоугольники, атрибуты – эллипсы, идентификатор – подчеркнутый атрибут.

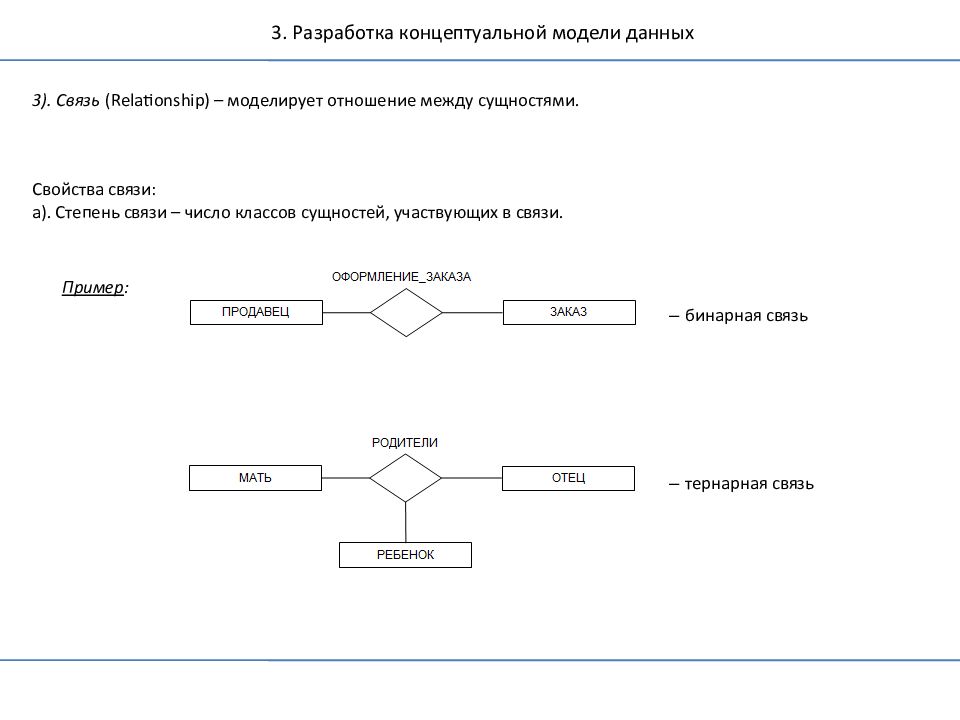

3). Связь ( Relationship ) – моделирует отношение между сущностями. Свойства связи: а). Степень связи – число классов сущностей, участвующих в связи. Пример : – бинарная связь – тернарная связь

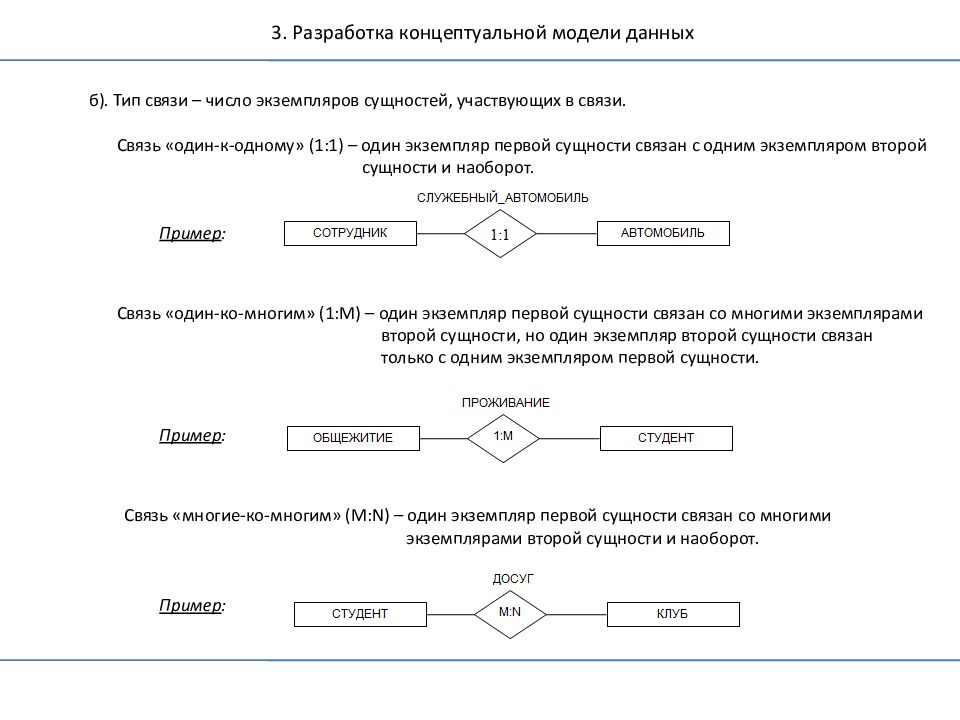

б). Тип связи – число экземпляров сущностей, участвующих в связи. Связь «один-к-одному» (1:1) – один экземпляр первой сущности связан с одним экземпляром второй сущности и наоборот. Пример : Связь «один-ко-многим» (1:М) – один экземпляр первой сущности связан со многими экземплярами второй сущности, но один экземпляр второй сущности связан только с одним экземпляром первой сущности. Пример : Связь «многие-ко-многим» (М: N ) – один экземпляр первой сущности связан со многими экземплярами второй сущности и наоборот. Пример :

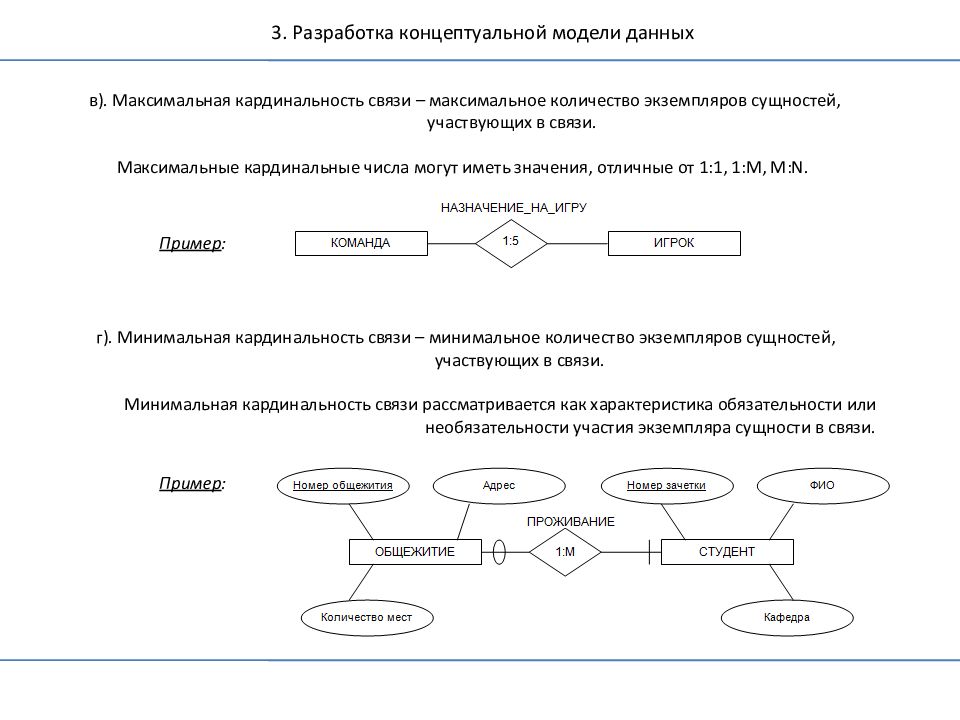

в). Максимальная кардинальность связи – максимальное количество экземпляров сущностей, участвующих в связи. Максимальные кардинальные числа могут иметь значения, отличные от 1:1, 1:М, М: N. Пример : г). Минимальная кардинальность связи – минимальное количество экземпляров сущностей, участвующих в связи. Минимальная кардинальность связи рассматривается как характеристика обязательности или необязательности участия экземпляра сущности в связи. Пример :
Элементы расширенной модели «сущность – связь» Подтипы сущности – сущности, уточняющие варианты типов исходной сущности, являющейся надтипом, – наследуют атрибуты от надтипов. Взаимоисключающие подтипы – экземпляр надтипа может принадлежать только к одному подтипу. Пример : Невзаимоисключающие подтипы – экземпляр надтипа может принадлежать к нескольким подтипам. Пример :

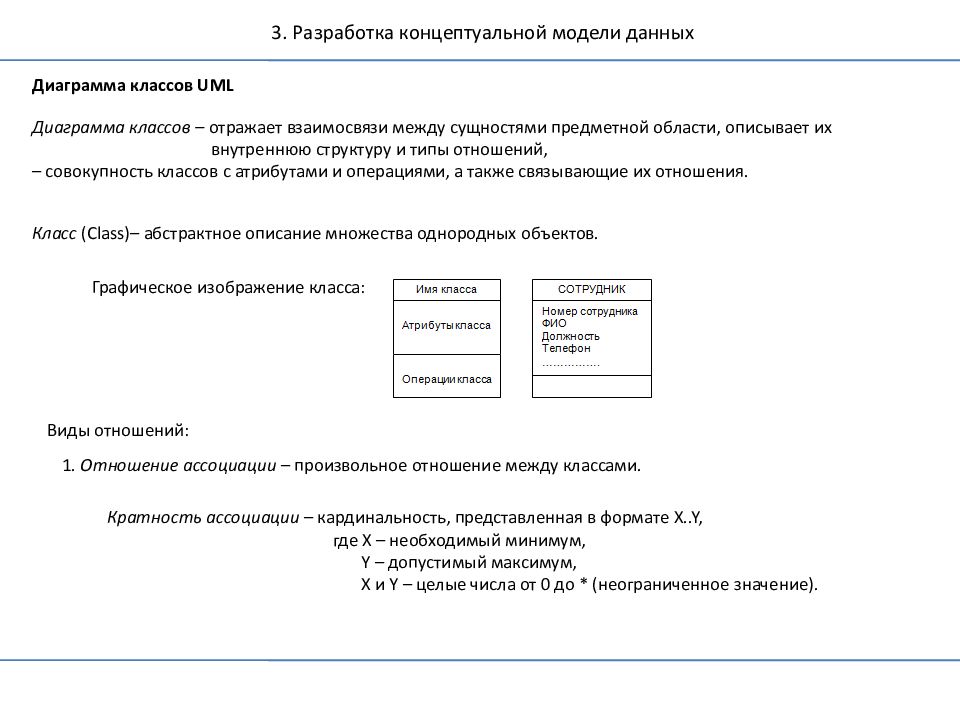

Диаграмма классов UML Диаграмма классов – отражает взаимосвязи между сущностями предметной области, описывает их внутреннюю структуру и типы отношений, – совокупность классов с атрибутами и операциями, а также связывающие их отношения. Класс ( Class) – абстрактное описание множества однородных объектов. Графическое изображение класса: 1. Отношение ассоциации – произвольное отношение между классами. Кратность ассоциации – кардинальность, представленная в формате X..Y, где X – необходимый минимум, Y – допустимый максимум, X и Y – целые числа от 0 до * (неограниченное значение). Виды отношений:

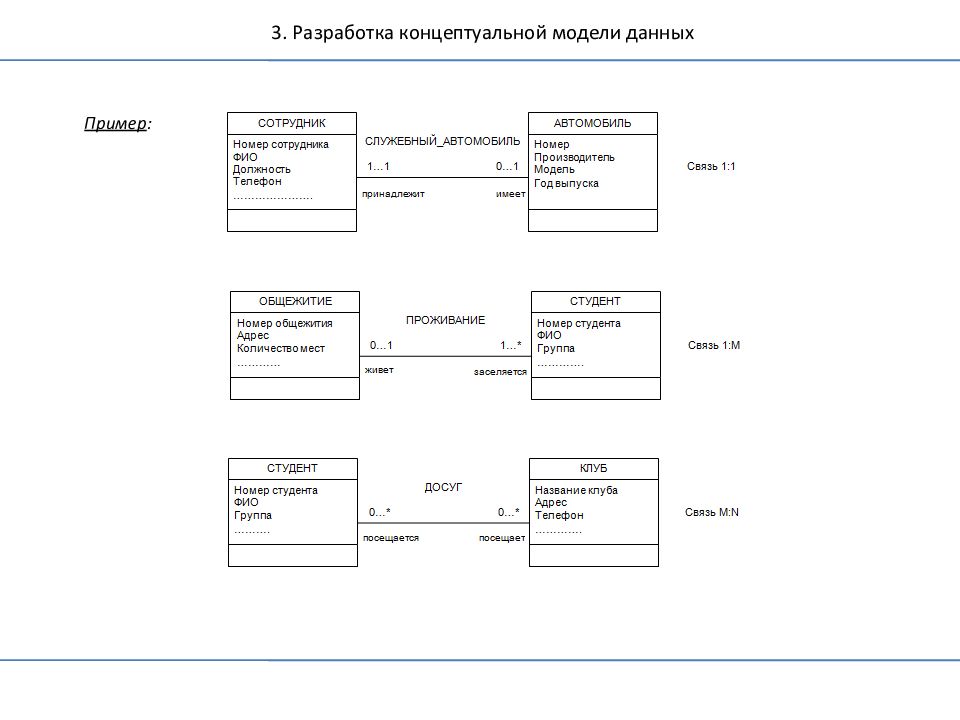

Пример :

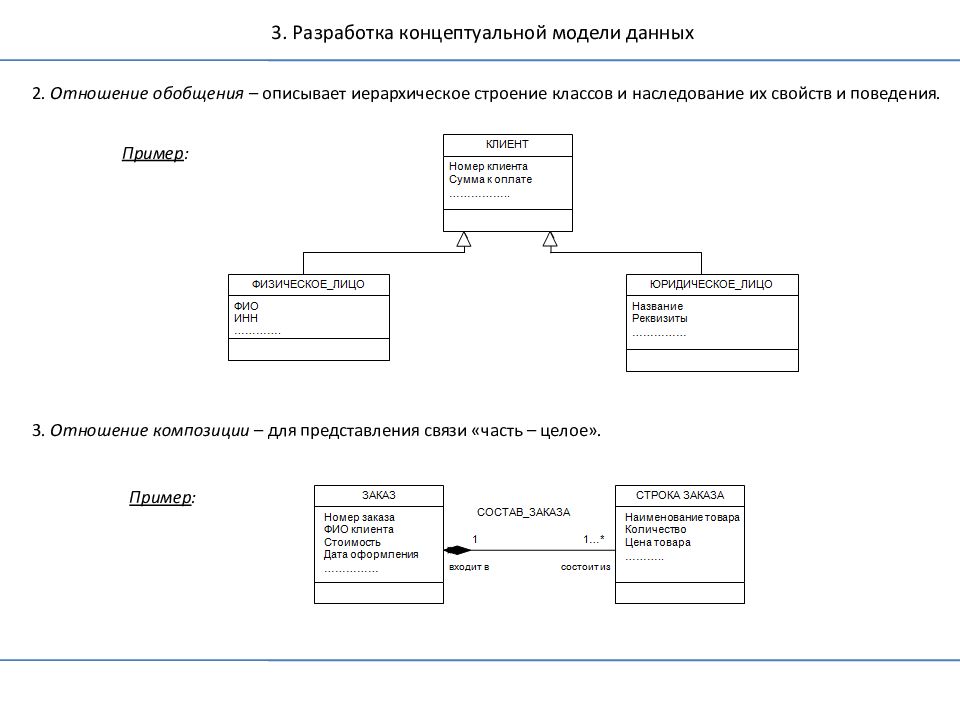

2. Отношение обобщения – описывает иерархическое строение классов и наследование их свойств и поведения. Пример : 3. Отношение композиции – для представления связи «часть – целое». Пример :

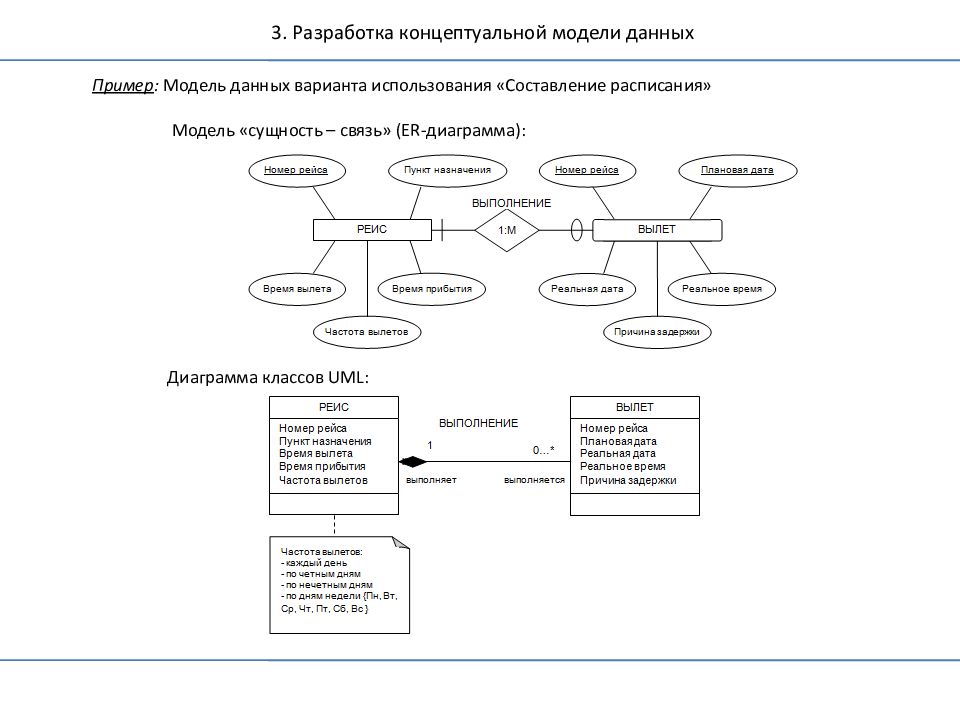

Пример : Модель данных варианта использования «Составление расписания» Модель «сущность – связь» ( ER- диаграмма): Диаграмма классов UML :

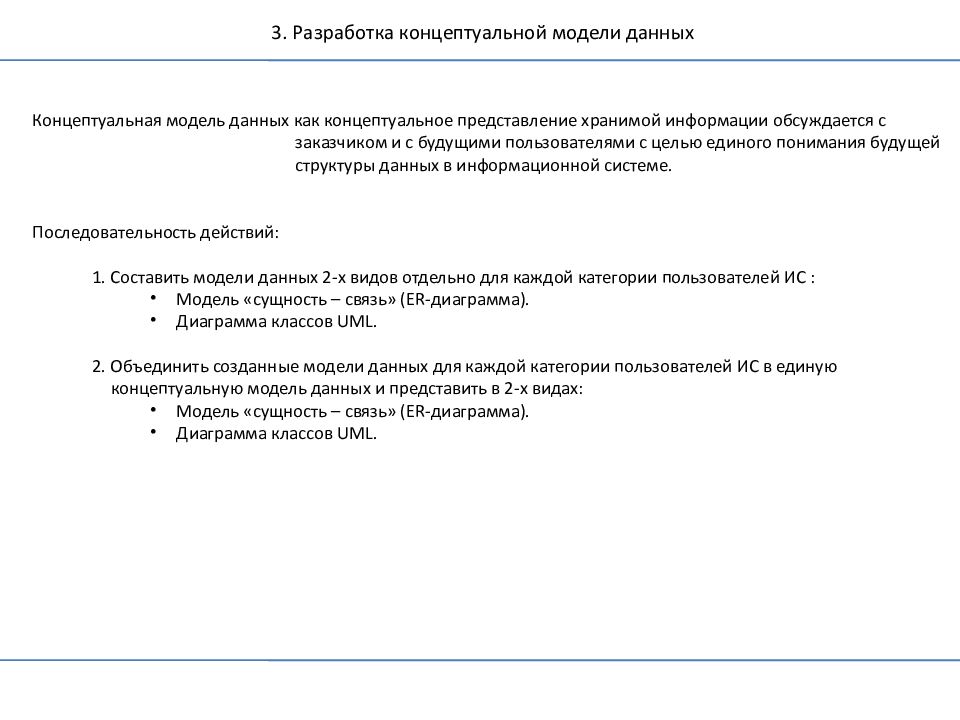

Концептуальная модель данных как концептуальное представление хранимой информации обсуждается с заказчиком и с будущими пользователями с целью единого понимания будущей структуры данных в информационной системе. Последовательность действий: 1. Составить модели данных 2-х видов отдельно для каждой категории пользователей ИС : Модель «сущность – связь» ( ER- диаграмма). Диаграмма классов UML. 2. Объединить созданные модели данных для каждой категории пользователей ИС в единую концептуальную модель данных и представить в 2-х видах: Модель «сущность – связь» ( ER- диаграмма). Диаграмма классов UML.
