Метод проекций. Виды проецирования. Прямоугольное проецирование

Первый слайд презентации: Метод проекций. Виды проецирования. Прямоугольное проецирование

Изображение слайда

Слайд 2

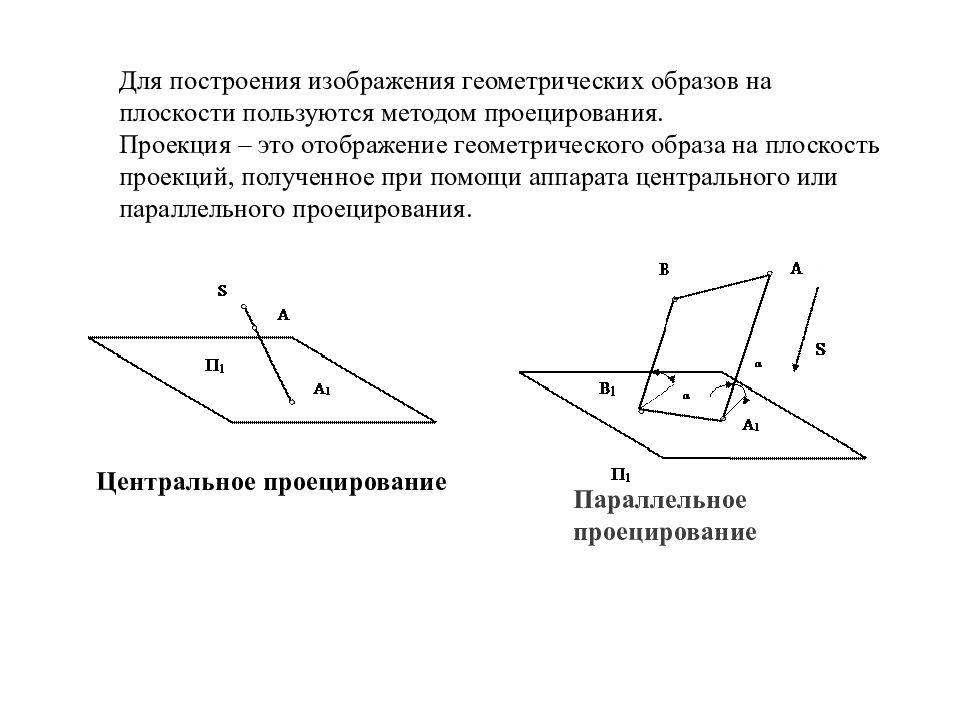

Для построения изображения геометрических образов на плоскости пользуются методом проецирования. Проекция – это отображение геометрического образа на плоскость проекций, полученное при помощи аппарата центрального или параллельного проецирования. Центральное проецирование Параллельное проецирование

Изображение слайда

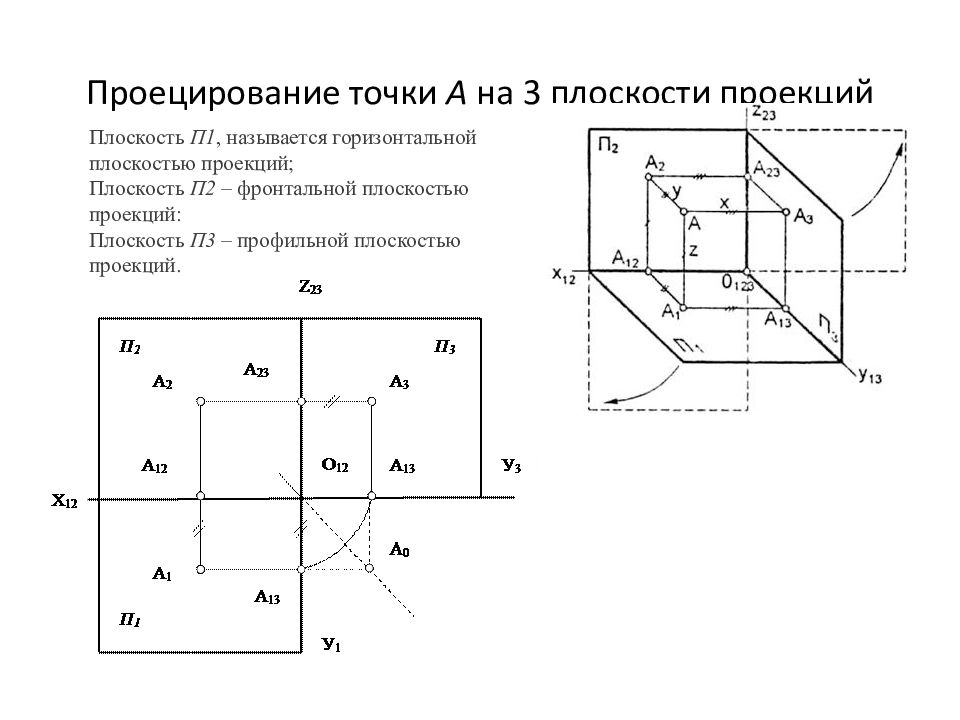

Слайд 3: Проецирование точки А на 3 плоскости проекций

Плоскость П1, называется горизонтальной плоскостью проекций; Плоскость П2 – фронтальной плоскостью проекций: Плоскость П3 – профильной плоскостью проекций.

Изображение слайда

Слайд 4: Прямоугольное проецирование Если проецирующие лучи составляют с плоскостью проекций прямой угол, то такие проекции называют прямоугольными. Прямоугольные проекции называют также ортогональными. Слово "ортогональные" происходит от греческих слов " ortos " - прямой и " gonia " - угол

Прямоугольное проецирование Если проецирующие лучи составляют с плоскостью проекций прямой угол, то такие проекции называют прямоугольными. Прямоугольные

Изображение слайда

Слайд 5

Изображение слайда

Слайд 6

Изображение слайда

Слайд 7

Изображение слайда

Слайд 8: Пример выполнения проекций по фигуре А- главный вид Б- вид сверху В- вид сбоку Обратите внимание, все фигуры на чертеже выполнены параллельно одна относительно другой

Пример выполнения проекций по фигуре А- главный вид Б- вид сверху В- вид сбоку Обратите внимание, все фигуры на чертеже выполнены параллельно одна относительно

Изображение слайда

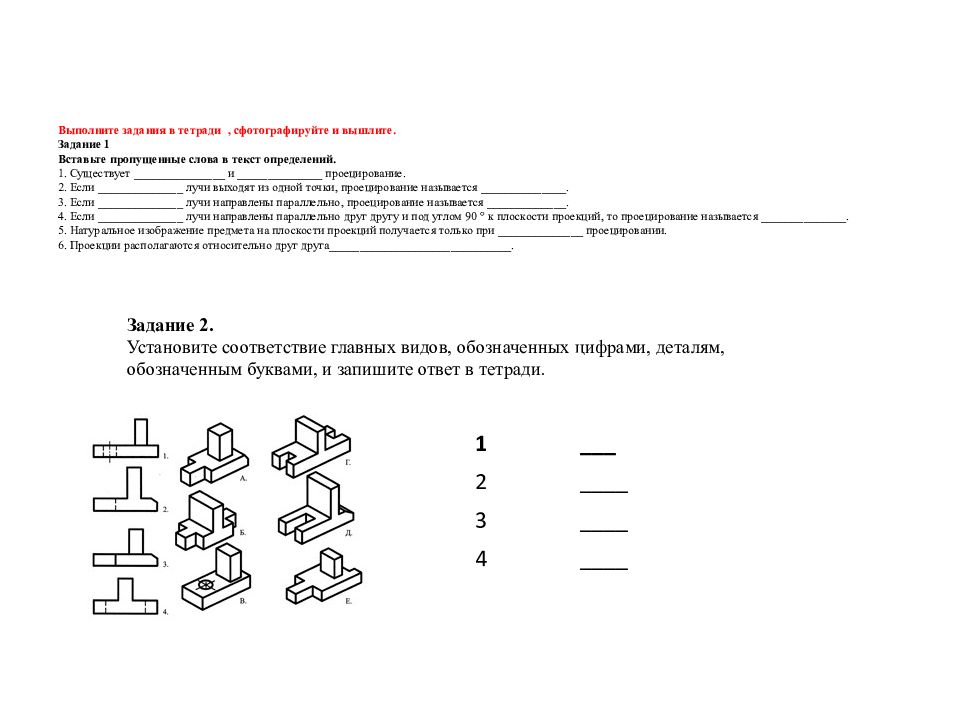

Слайд 9: Выполните задания в тетради, сфотографируйте и вышлите. Задание 1 Вставьте пропущенные слова в текст определений. 1. Существует и проецирование. 2. Если лучи выходят из одной точки, проецирование называется . 3. Если лучи направлены параллельно, проецирование называется . 4. Если лучи направлены параллельно друг другу и под углом 90 ° к плоскости проекций, то проецирование называется . 5. Натуральное изображение предмета на плоскости проекций получается только при проецировании. 6. Проекции располагаются относительно друг друга

Задание 2. Установите соответствие главных видов, обозначенных цифрами, деталям, обозначенным буквами, и запишите ответ в тетради. 1 ___ 2 ____ 3 ____ 4 ____

Изображение слайда

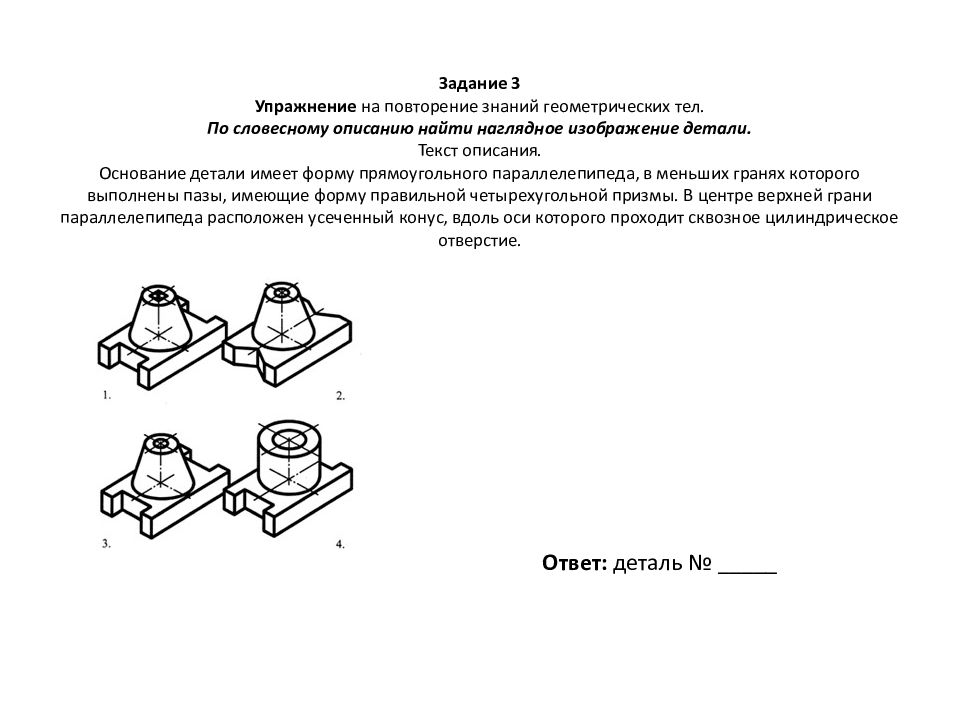

Слайд 10: Задание 3 Упражнение на повторение знаний геометрических тел. По словесному описанию найти наглядное изображение детали. Текст описания. Основание детали имеет форму прямоугольного параллелепипеда, в меньших гранях которого выполнены пазы, имеющие форму правильной четырехугольной призмы. В центре верхней грани параллелепипеда расположен усеченный конус, вдоль оси которого проходит сквозное цилиндрическое отверстие

Ответ: деталь № _____

Задание 3 Упражнение на повторение знаний геометрических тел. По словесному описанию найти наглядное изображение детали. Текст описания. Основание детали

Изображение слайда

Слайд 11

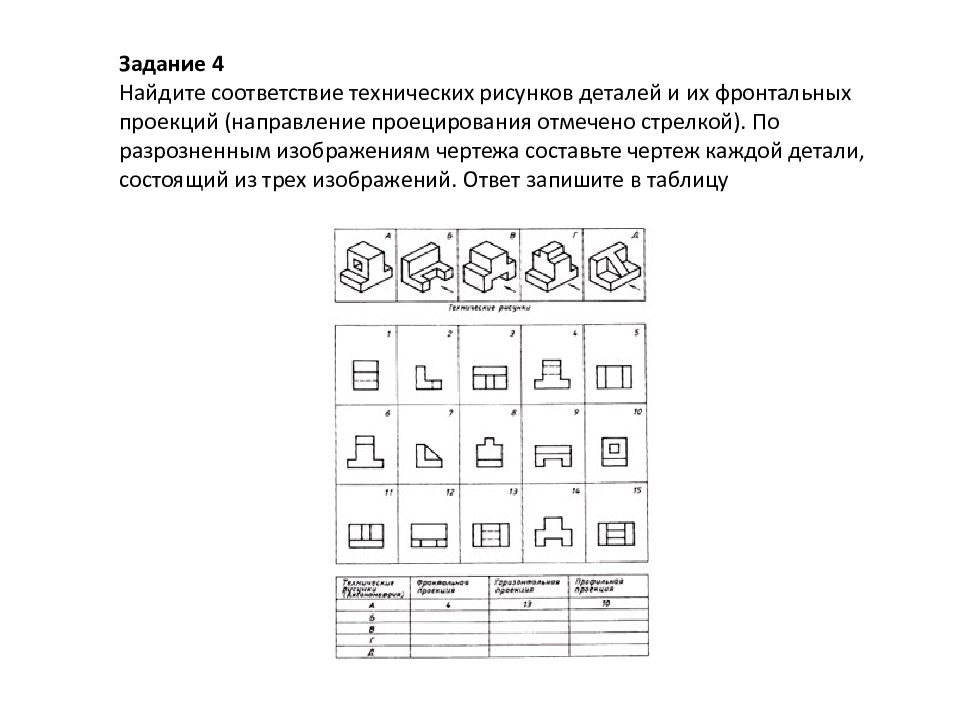

Задание 4 Найдите соответствие технических рисунков деталей и их фронтальных проекций (направление проецирования отмечено стрелкой). По разрозненным изображениям чертежа составьте чертеж каждой детали, состоящий из трех изображений. Ответ запишите в таблицу

Изображение слайда

Слайд 12: Задание №5. Найдите фронтальную и горизонтальную проекции к данному наглядному изображению. Записать ответ в тетрадь

Проекция № Фронтальная ___ Горизонтальная ____

Изображение слайда

Слайд 13: Задание №6 Работа по таблице: определить к какому чертежу, обозначенному цифрой, соответствует рисунок, обозначенный буквой

Изображение слайда

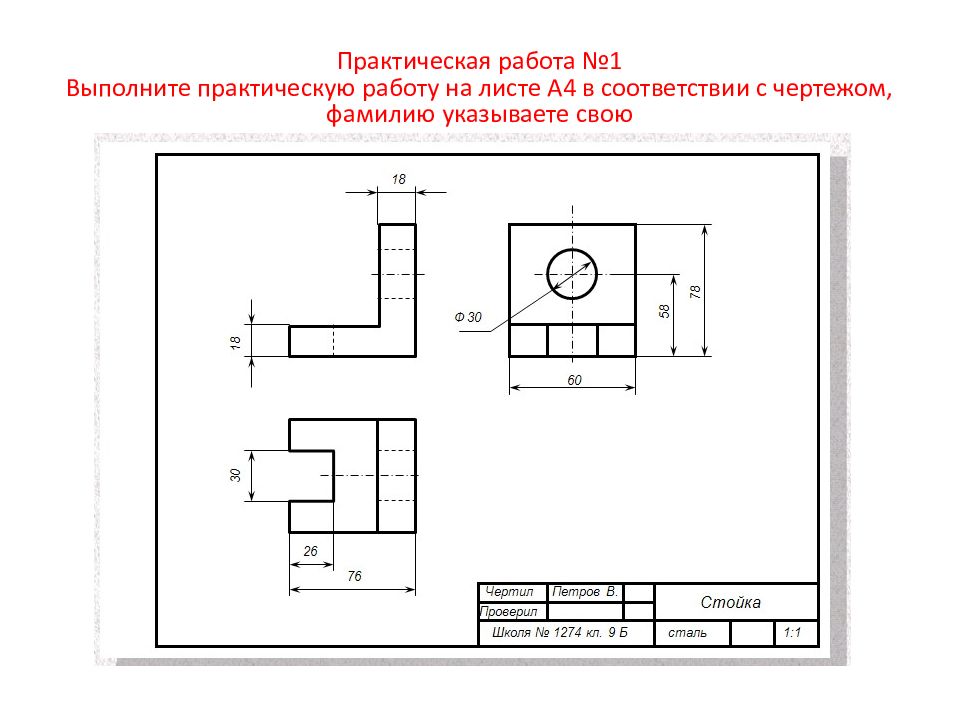

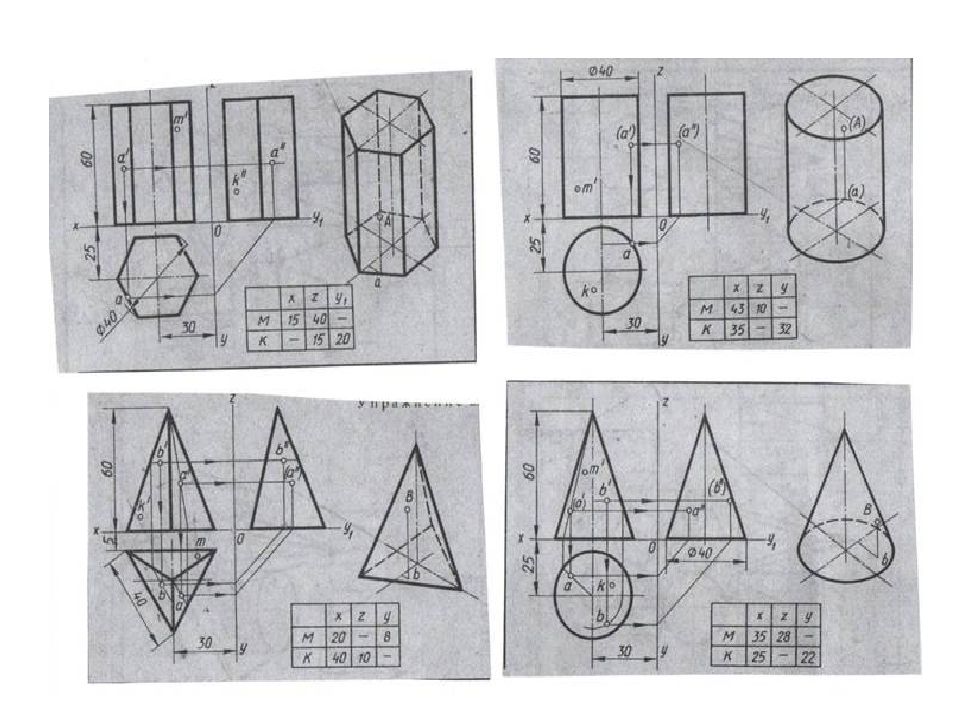

Слайд 14: Практическая работа №1 Выполните практическую работу на листе А4 в соответствии с чертежом, фамилию указываете свою

Изображение слайда

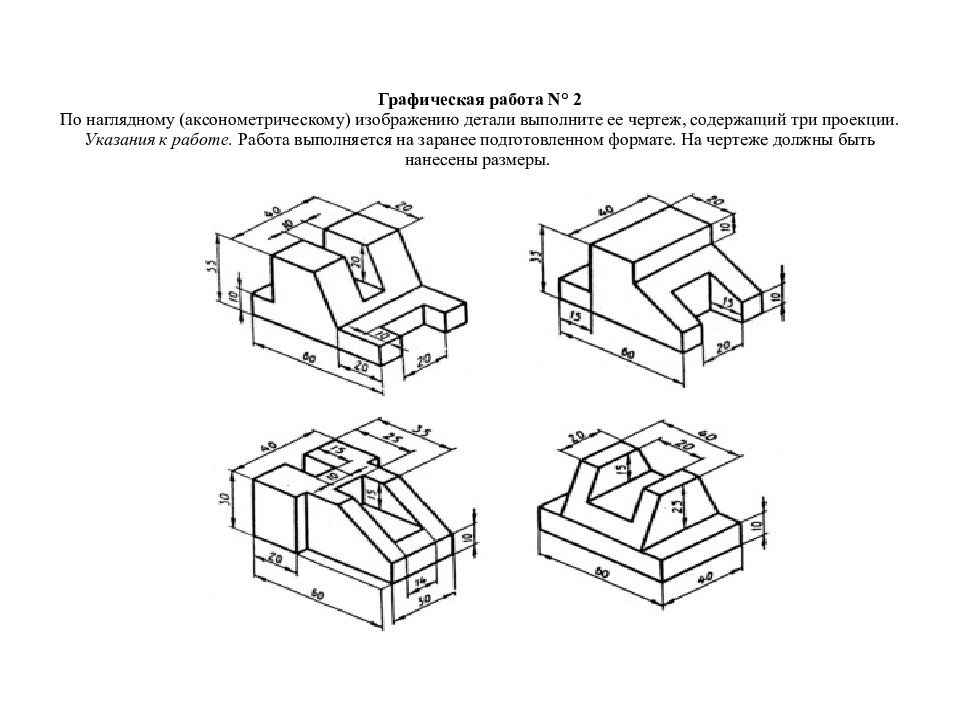

Последний слайд презентации: Метод проекций. Виды проецирования. Прямоугольное проецирование: Графическая работа N° 2 По наглядному (аксонометрическому) изображению детали выполните ее чертеж, содержащий три проекции. Указания к работе. Работа выполняется на заранее подготовленном формате. На чертеже должны быть нанесены размеры

Графическая работа N° 2 По наглядному (аксонометрическому) изображению детали выполните ее чертеж, содержащий три проекции. Указания к работе. Работа

Изображение слайда
