2020 г
Закрепить изученный материал путем решения задач
1. ? ? ? 2. ? ? ? 3. ? ? ? Имя ученого физическая величина формула единица измерения Вольта Алессандро Ампер Андре Мари Ом Георг Симон НАПРЯЖЕНИЕ СИЛА ТОКА СОПРОТИВЛЕНИЕ I= Δ q/ Δ t [A] - Ампер R= ρ l/S U =A/q [B] - Вольт [ Ом ] - Ом
Рассчитать силу тока, проходящую по медному проводу длиной 100 м, площадью поперечного сечения 0,5 мм 2, если к концам провода приложено напряжение 6,8 B. Дано: Решение: I =100м S =0,5мм 2 U =6,8В I -? Найти: Ответ: I= 2 А.
Вариант Материал Параметры Сопротивление Длина проводника Удельное сопротивление R, Ом l, мм 2 ρ, Ом·мм 2 /м I Медь 0,83 33,9 1,7·10 -2 II Алюминий 16,1 83,1 2,8·10 -2 III Серебро 0,39 0,234 1,6·10 -2 IV Сталь 23,2 3,06 12·10 -2
Вариант R, Ом U, В I, А I 2 55 ? II 14,2 87,4 ? III 21 100 ? IV 0,16 0,28 ?

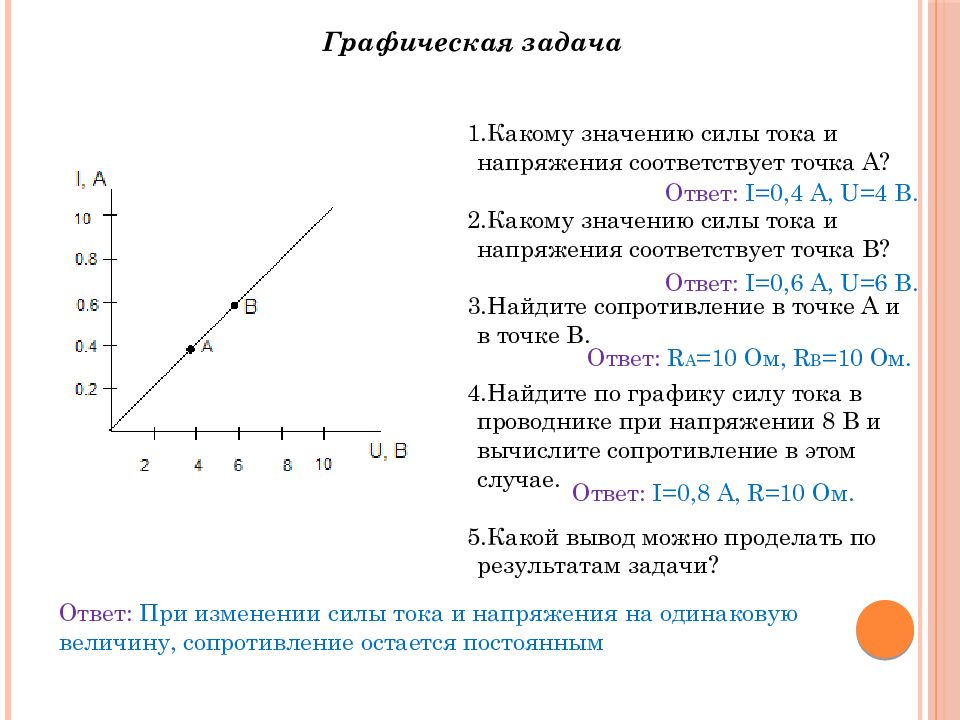

Какому значению силы тока и напряжения соответствует точка А? Какому значению силы тока и напряжения соответствует точка В? Найдите сопротивление в точке А и в точке В. Найдите по графику силу тока в проводнике при напряжении 8 В и вычислите сопротивление в этом случае. Какой вывод можно проделать по результатам задачи? Ответ: При изменении силы тока и напряжения на одинаковую величину, сопротивление остается постоянным Графическая задача Ответ: I= 0,4 A, U=4 B. Ответ: I= 0,6 A, U= 6 B. Ответ: R А = 10 Ом, R В = 10 Ом. Ответ: I= 0,8 A, R= 10 Ом.
R 1 R 2 Дано: I = 1,6 A R 1 = 100 Ом U = 1 2 0 В I 1 - ? I 2 - ? R 2 - ? Решение: A 1 A 2 A V
ЗАДАЧА. Определите полное сопротивление цепи и токи в каждом проводнике, если проводники соединены так, как показано на рисунке, а R 1 =1 Ом, R 2 =2 Ом, R 3 = 3 Ом, U AC = 11В.
Дано: Решение: R 1 = 1 Ом R 2 = 2 Ом R 3 = 3 Ом U AC = 11 В R общ - ? I 1 - ? I 2 - ? I 3 - ? Ответ: R AC = 2,2 Ом, I 1 = 5 A, I 2 = 3 А, I 3 = 2 A.
