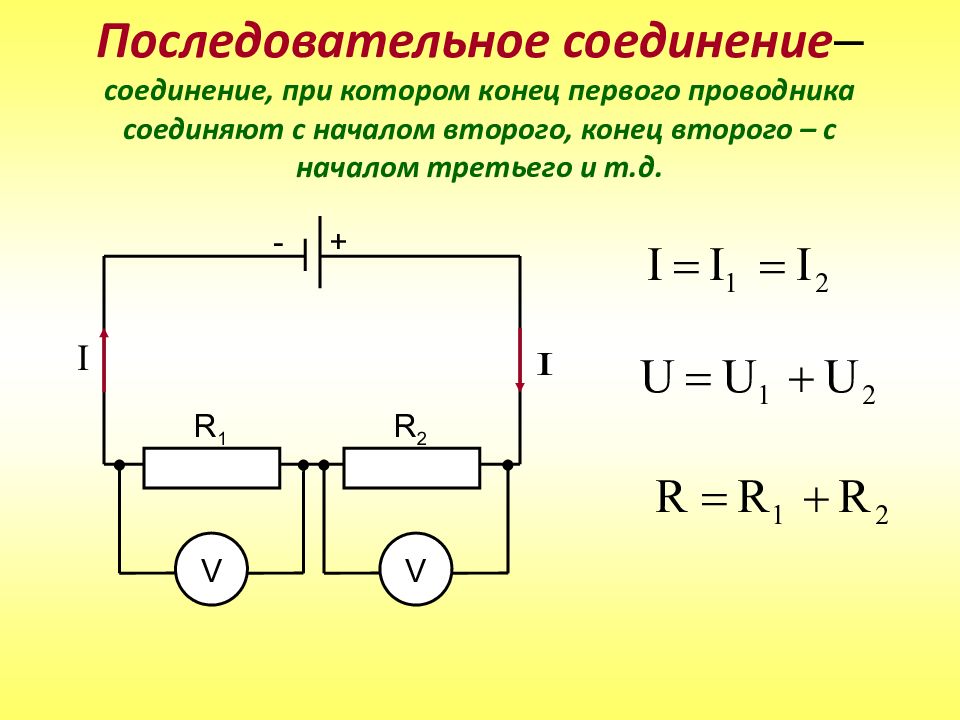

R 1 R 2 V V - +
R 1 Если R 1 = R 2 = R 3 = … = R n Пример последовательного соединения: гирлянда.
V R 2 R 1 - +

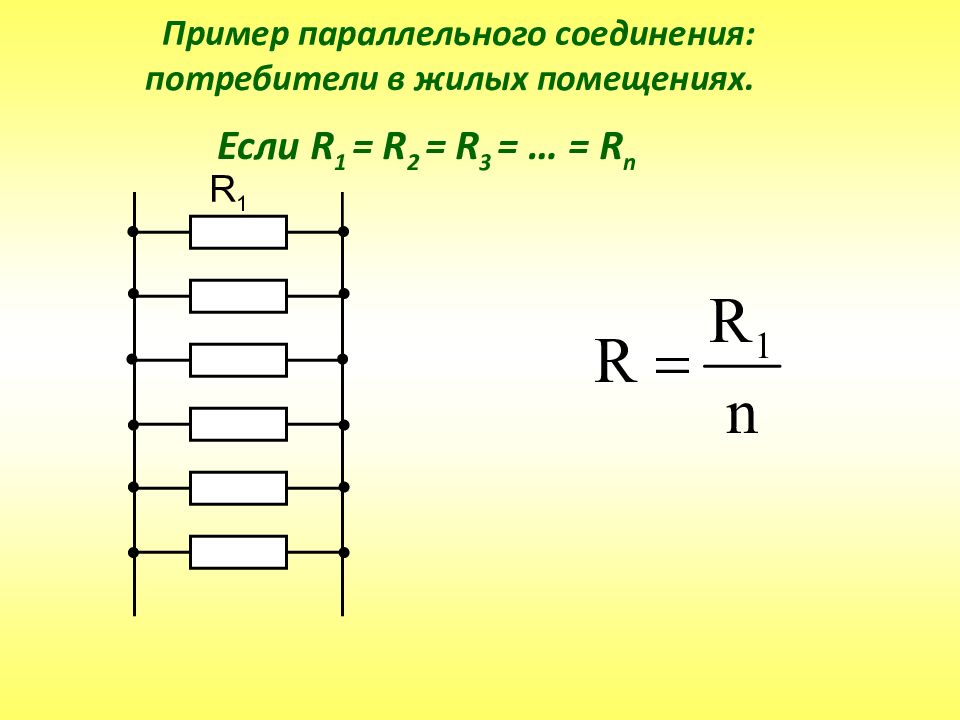

R 1 Если R 1 = R 2 = R 3 = … = R n Пример параллельного соединения: потребители в жилых помещениях.
Последовательное соединение Параллельное соединение Схема Сила тока Напряже-ние Сопротив-ление R 1 R 2 R 2 R 1
Последовательное – защита цепей от перегрузок: при увеличении силы тока выходит из строя предохранитель, и цепь автоматически отключается. При выходе из строя одного из элементов соединения отключаются и остальные. Параллельное – при выходе из строя одного из элементов соединения, остальные действуют. При включении элемента с меньшим возможным напряжением в цепь элемент перегорит. Преимущества и недостатки соединений
V 1 V 2 А 6 Ом 2 Ом R 1 R 2 Дано: R 1 = 6 Ом R 2 = 2 Ом U 1 = 1 2 В I - ? U 2 - ? Решение: Ответ: I =2 А, U 2 =4 В. I=I 1 =U 1 /R 1 U 2 =I*R 2 I=18 В/6 Ом=2 А U 2 =2А*2 Ом=4В
R 1 R 2 Решение: A 1 A 2 A V Дано: I = 1,6 A R 1 = 100 Ом U = 1 2 0 В I 1 - ? I 2 - ? R 2 - ? Ответ: . I 1 =1,2 А; I 2 =0,4 А; R 2 =300 Ом I 1 =U/R 1 I 2 =I-I 1 R 2 =U/I 2 I 1 =120 В/100 Ом=1,2 А I 2 = 1,6 А-1,2 А=0,4 А R 2 =120 В/1,04 А=300 Ом

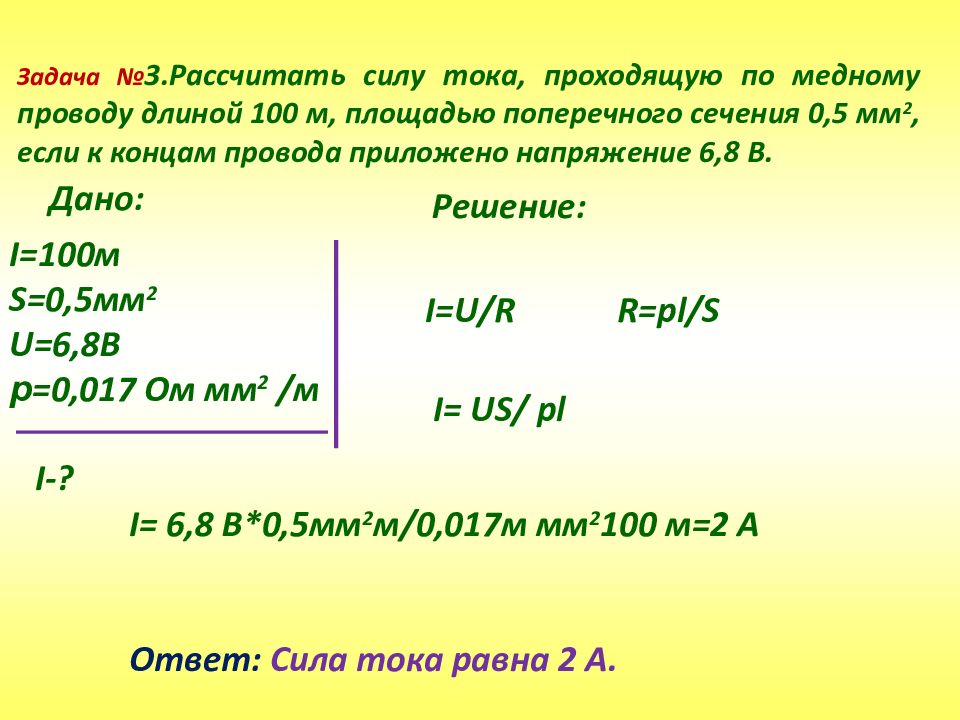

Задача № 3.Рассчитать силу тока, проходящую по медному проводу длиной 100 м, площадью поперечного сечения 0,5 мм 2, если к концам провода приложено напряжение 6,8 B. Дано: I =100м S =0,5мм 2 U =6,8В р =0,017 Ом мм 2 /м I -? Ответ: Сила тока равна 2 А. Решение: I=U/R R= р l/S I= US/ р l I= 6,8 В*0,5мм 2 м/0,017м мм 2 100 м=2 А
Задача №4.В электрическую цепь включены последовательно резистор сопротивлением 5 Ом и две электрические лампы сопротивлением 500 Ом. Определите общее сопротивление проводника. Ответ: Общее сопротивление равно 1005 Ом.
Задача №5. Два резистора сопротивлением r 1 = 5 Ом и r 2 = 30 Ом включены, как показано на рисунке, к зажимам источника тока напряжением 6В. Найдите силу тока на всех участках цепи. Ответ : I= 1,4 А; I 1 = 1,2 А; I 2 =0,2 А Дано: r 1 =5 Ом r 2 =30 Ом U =6В I -? I 1 -? I 2 -? Решение: I 1 = U / r 1 I 1 =6В/5 Ом=1,2 А I 2 = U/r 2 I 2 =6 В/ 30 Ом= 0,2 А I= I 2 + I 1 =1,2 А+0,2 А=1,4 А
Задача №6.Определите полное сопротивление цепи и токи в каждом проводнике, если проводники соединены так, как показано на рисунке, а r 1 =1 Ом, r 2 =2 Ом, r 3 = 3 Ом, U AC = 11В. Ответ: R АС =2,2 Ом, I1=5 A, I2=3 А, I3=2 A. Дано: r 1 =1 Ом r 2 =2 Ом r 3 = 3 Ом U AC = 11В R АС -?, I 1 -?, I 2 -?, I 3 -? R АС = r 1 + r 2 r 3 / ( r 2 + r 3 ) Решение: R АС = 1 Ом+2 Ом*3 ОМ/(2 Ом+3 Ом)=2,2 Ом I 1 = U AC / R АС ; I 1 =11В/2,2 Ом=5 А U вс = U AC –U 1 U вс = U AC - r 1 I 1 ; U вс = 11В-1Ом5А = 6В I 2 = U вс / r 2 ; I 2 =6В/2 Ом=3А ; I 3 = U вс / r 3 ; I =6В/3 Ом=2А

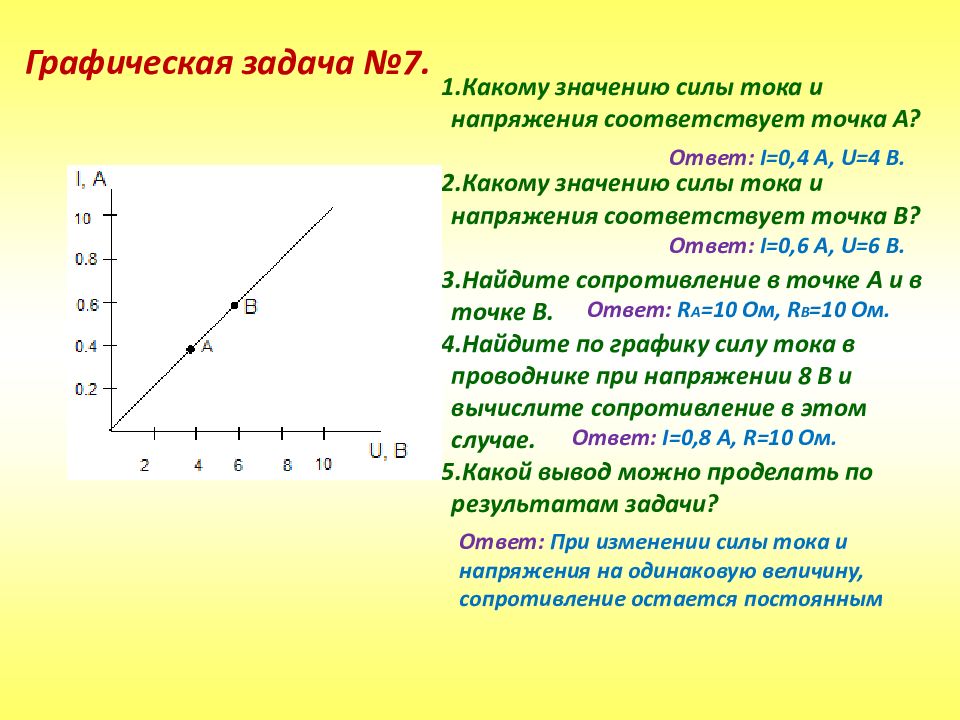

Какому значению силы тока и напряжения соответствует точка А? Какому значению силы тока и напряжения соответствует точка В? Найдите сопротивление в точке А и в точке В. Найдите по графику силу тока в проводнике при напряжении 8 В и вычислите сопротивление в этом случае. Какой вывод можно проделать по результатам задачи? Ответ: При изменении силы тока и напряжения на одинаковую величину, сопротивление остается постоянным Графическая задача №7. Ответ: I= 0,4 A, U=4 B. Ответ: I= 0,6 A, U= 6 B. Ответ: R А = 10 Ом, R В = 10 Ом. Ответ: I= 0,8 A, R= 10 Ом.
