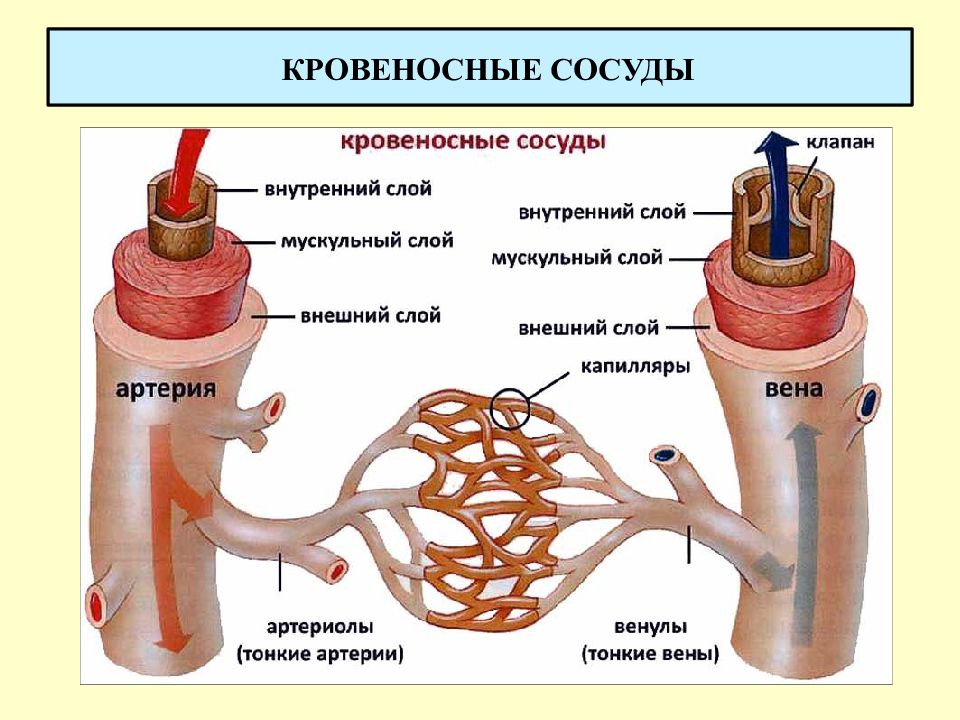

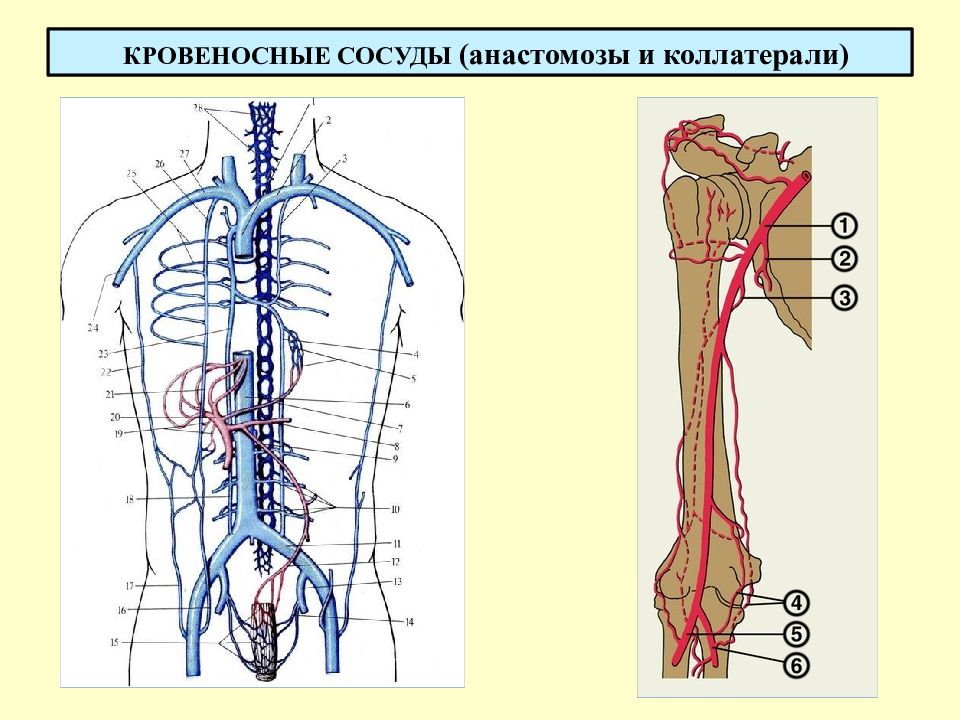

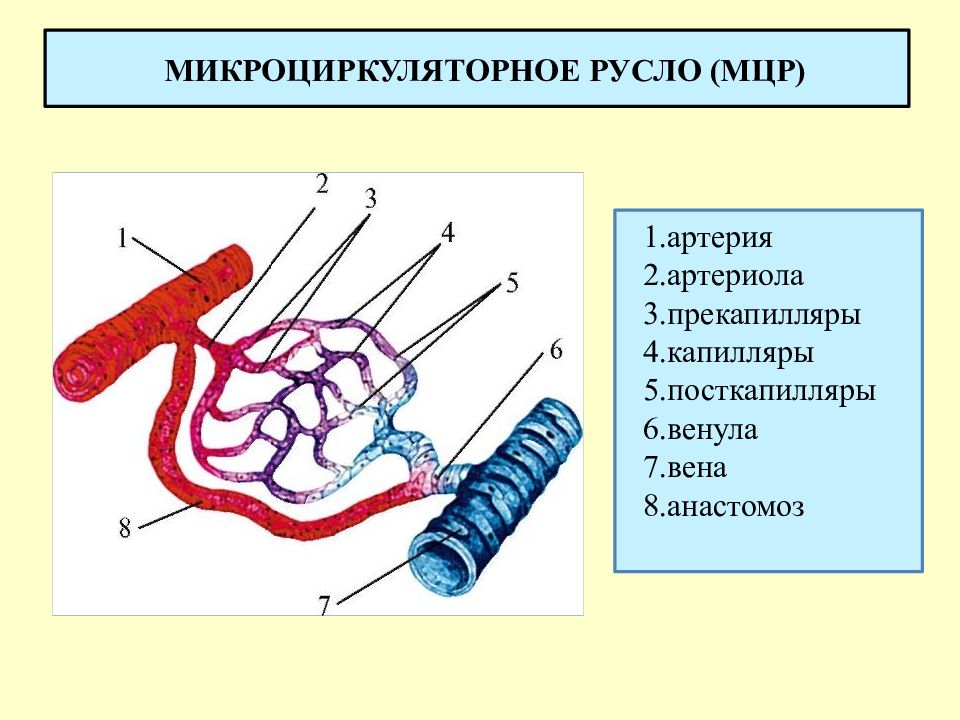

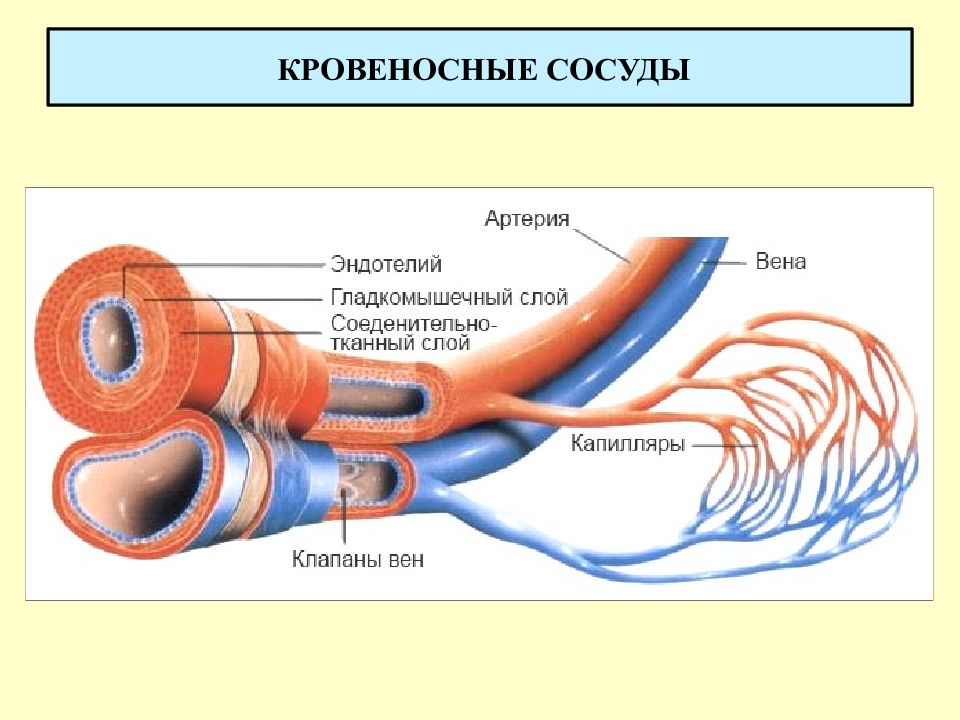

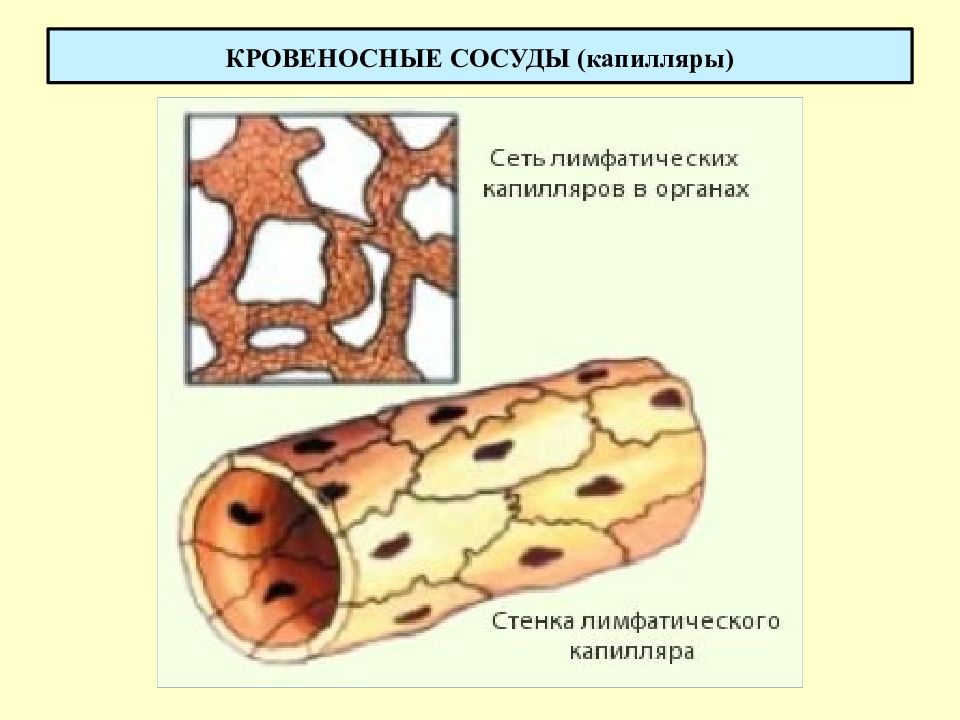

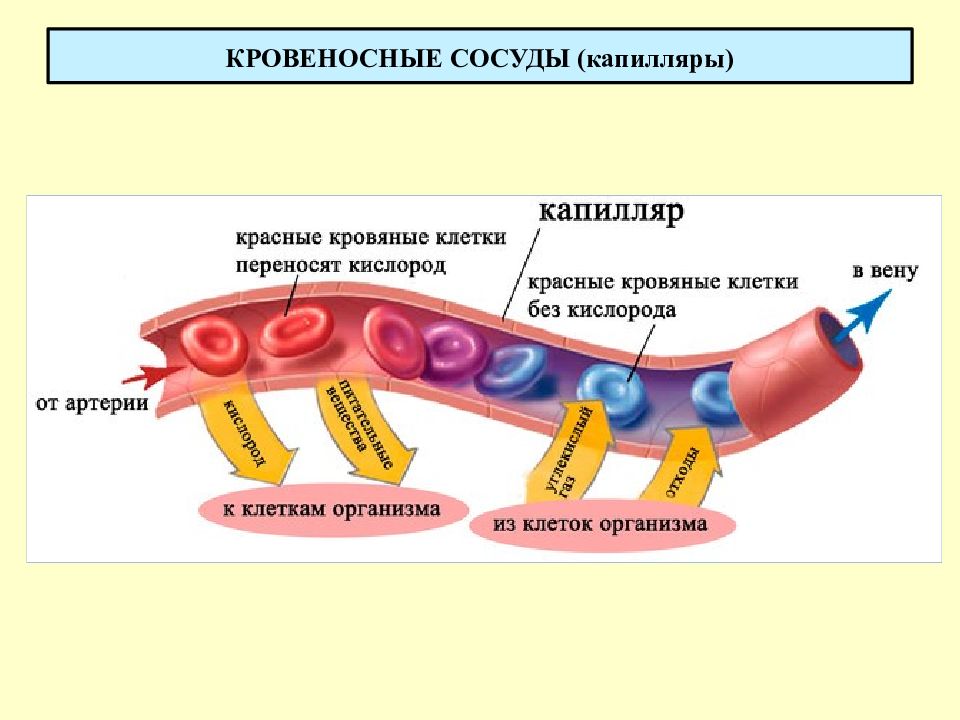

артерия артериола прекапилляры капилляры посткапилляры венула вена анастомоз

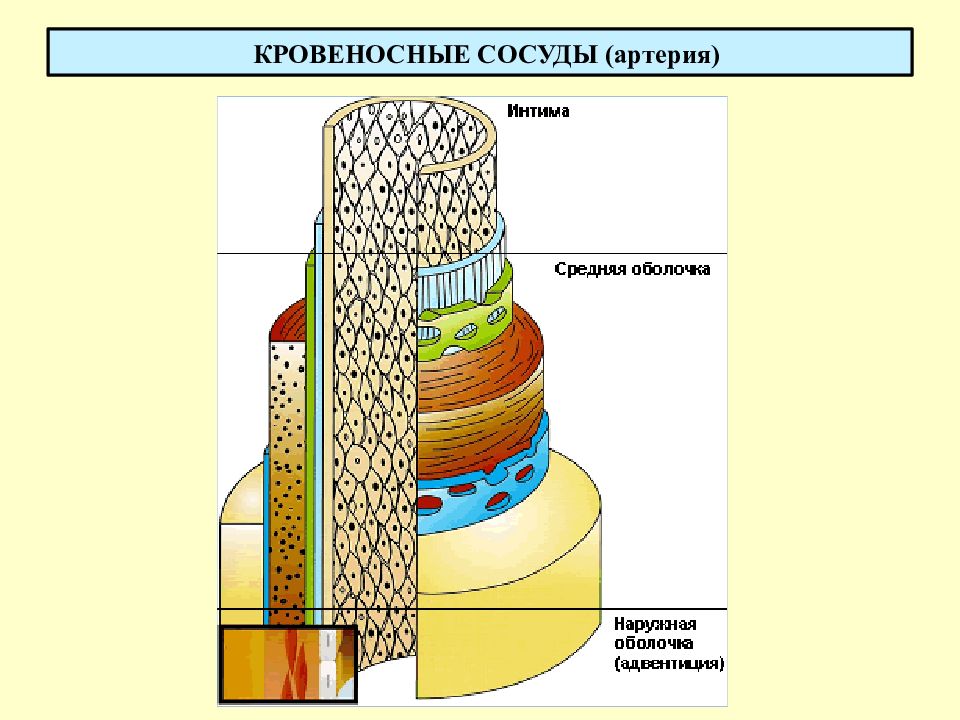

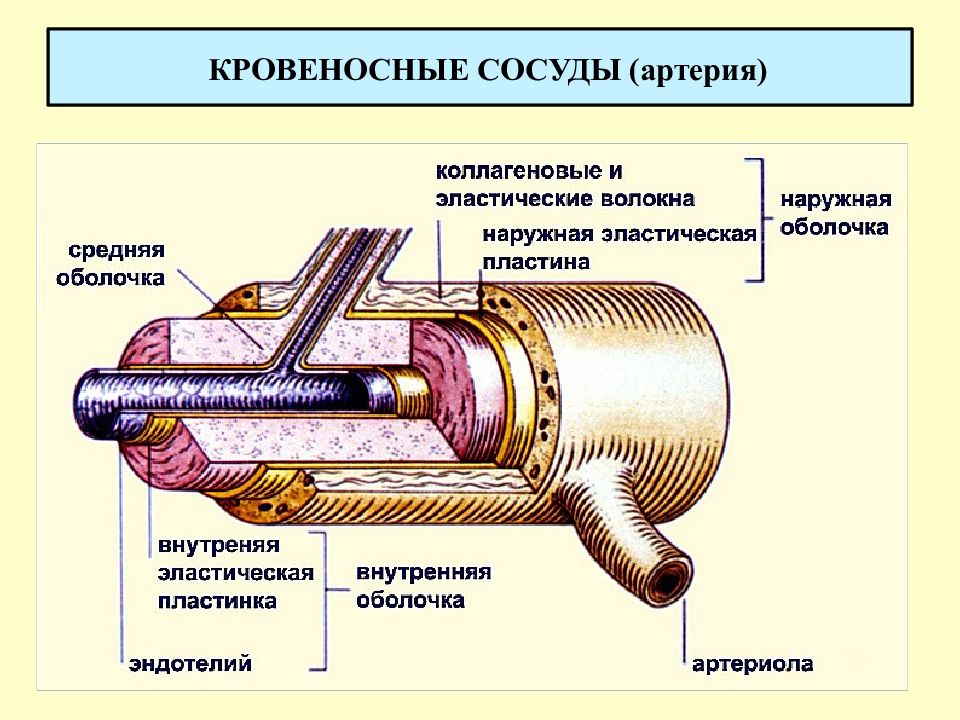

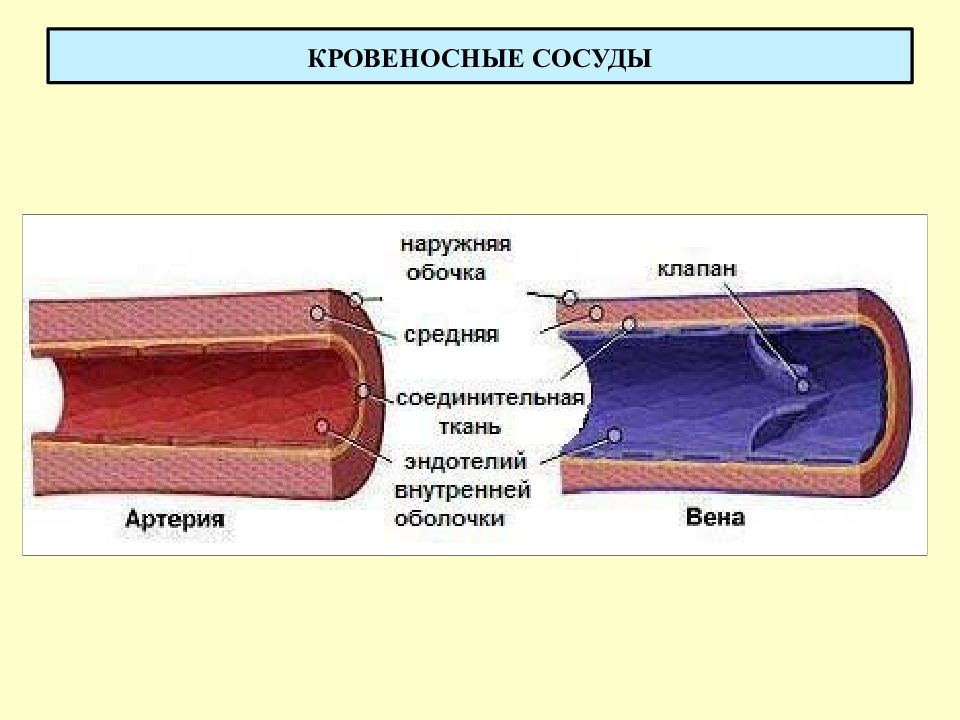

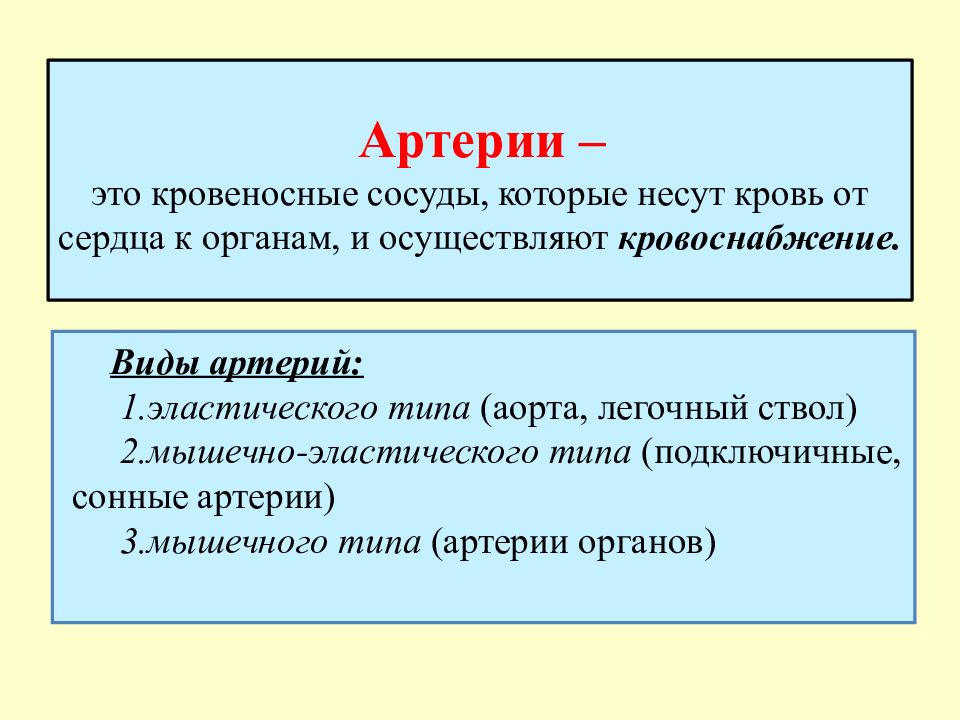

Виды артерий: эластического типа (аорта, легочный ствол) мышечно-эластического типа (подключичные, сонные артерии) мышечного типа (артерии органов)

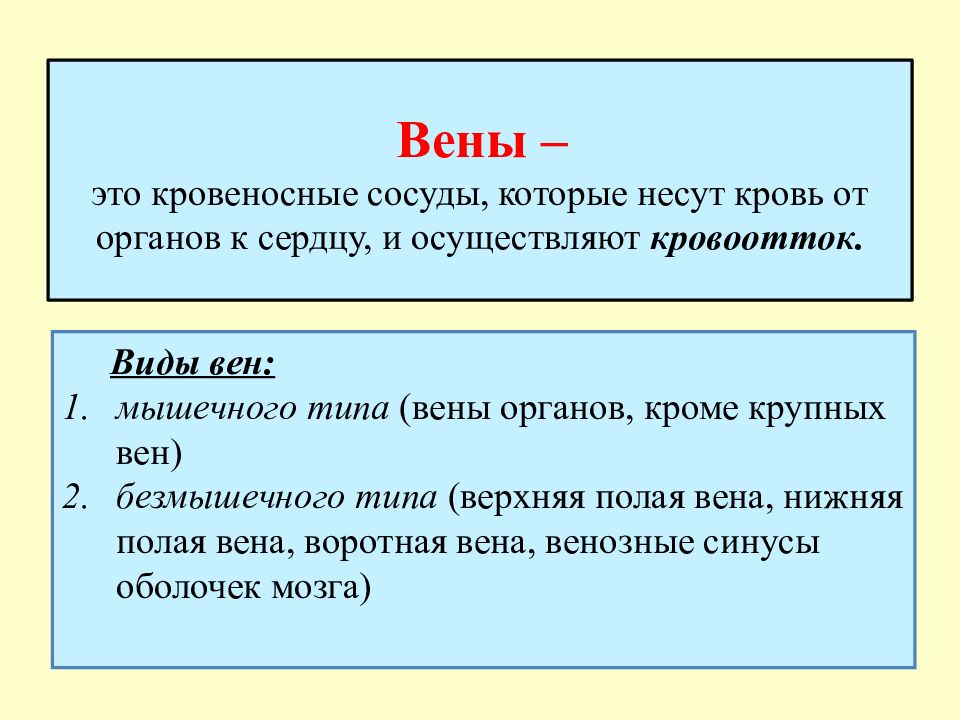

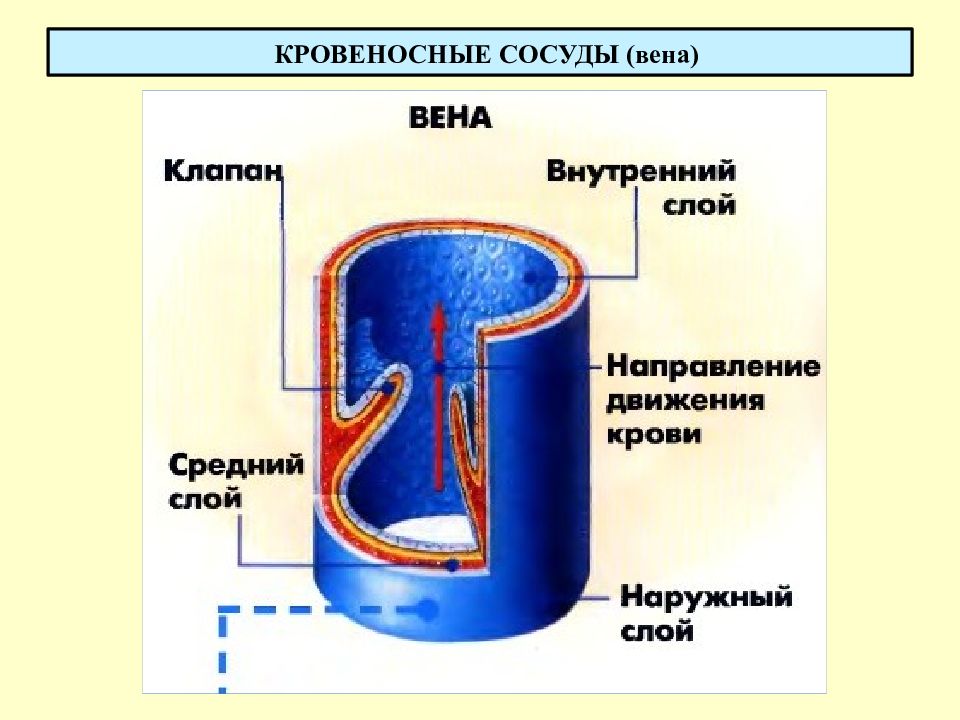

Виды вен: мышечного типа (вены органов, кроме крупных вен) безмышечного типа (верхняя полая вена, нижняя полая вена, воротная вена, венозные синусы оболочек мозга)

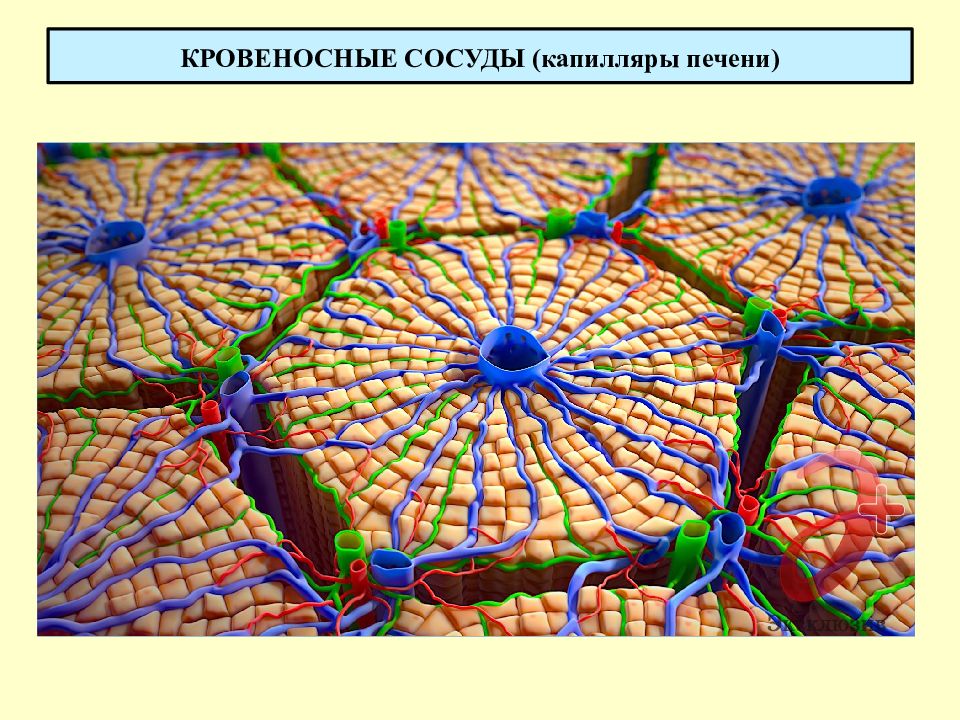

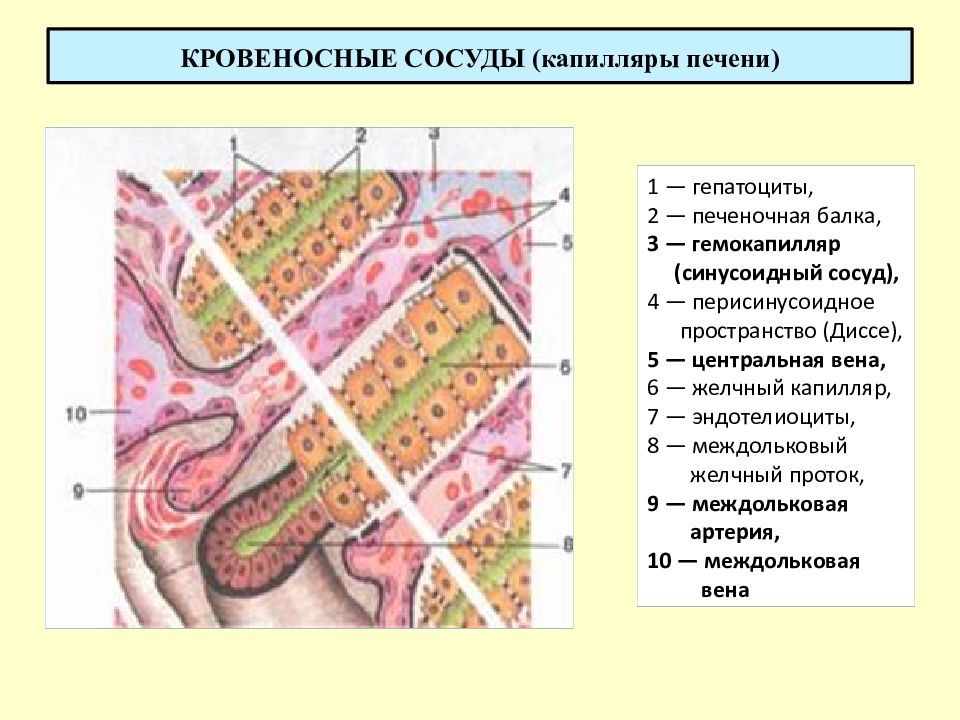

1 — гепатоциты, 2 — печеночная балка, 3 — гемокапилляр ( синусоидный сосуд), 4 — перисинусоидное пространство ( Диссе ), 5 — центральная вена, 6 — желчный капилляр, 7 — эндотелиоциты, 8 — междольковый желчный проток, 9 — междольковая артерия, 10 — междольковая вена

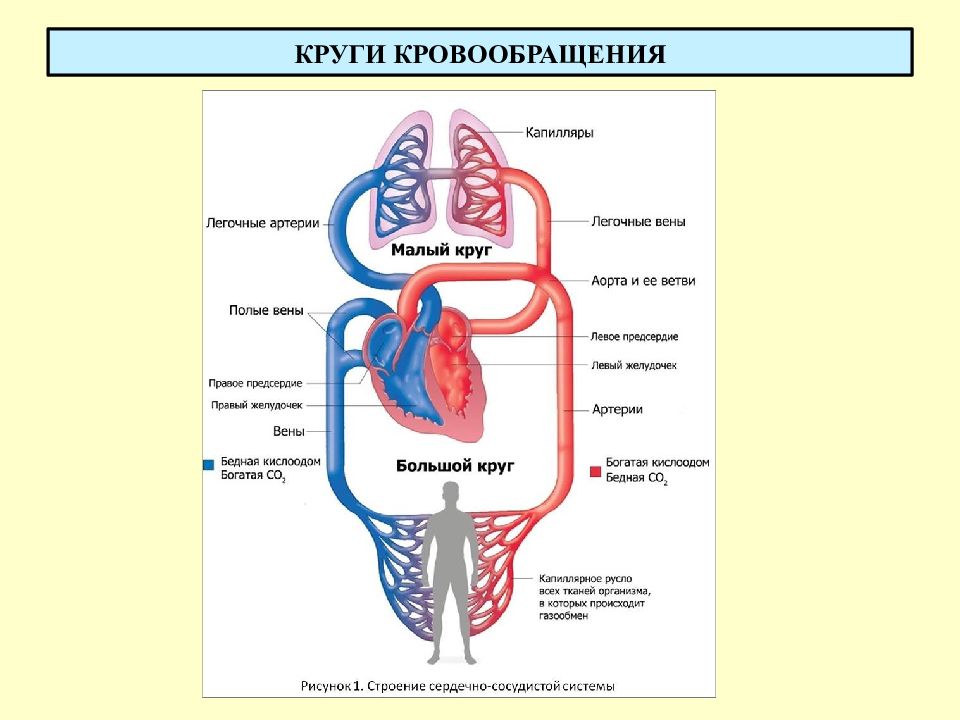

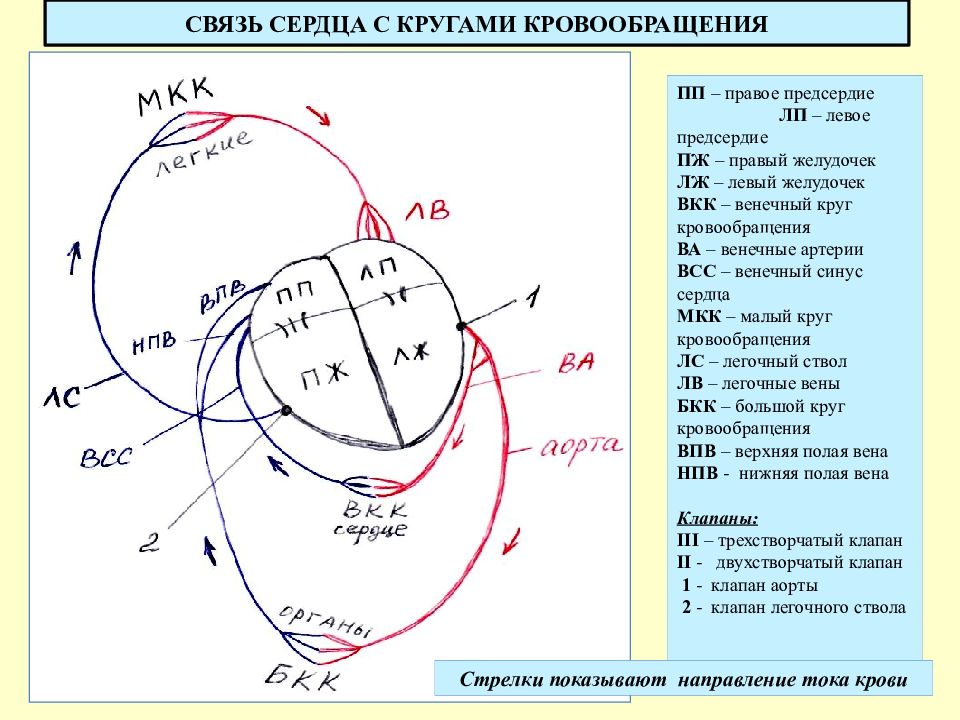

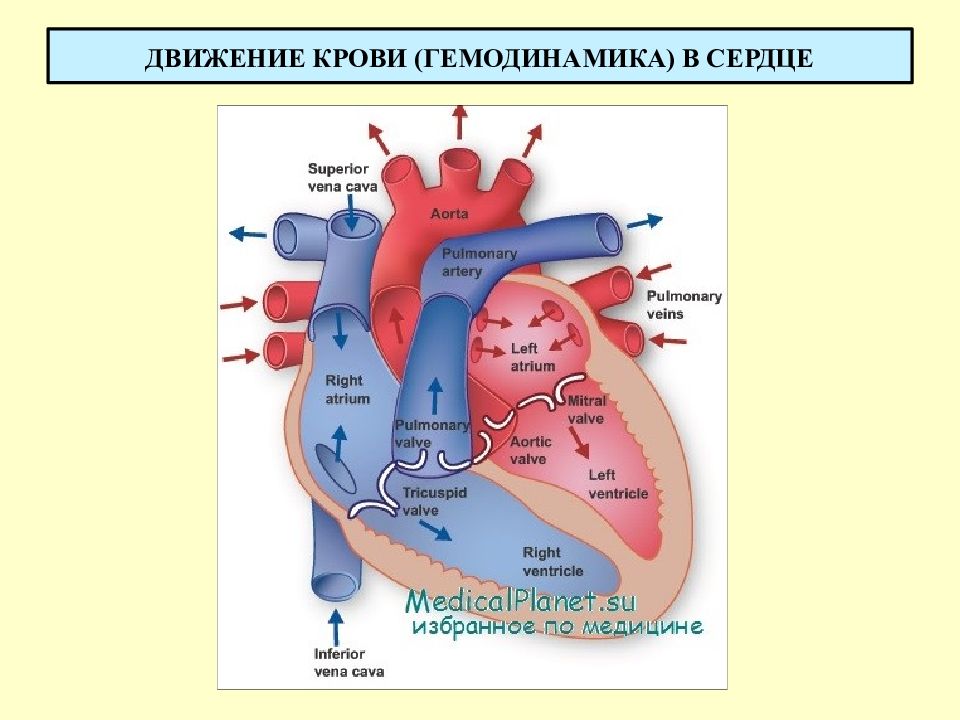

ПП – правое предсердие ЛП – левое предсердие ПЖ – правый желудочек ЛЖ – левый желудочек ВКК – венечный круг кровообращения ВА – венечные артерии ВСС – венечный синус сердца МКК – малый круг кровообращения ЛС – легочный ствол ЛВ – легочные вены БКК – большой круг кровообращения ВПВ – верхняя полая вена НПВ - нижняя полая вена Клапаны: III – трехстворчатый клапан II - двухстворчатый клапан 1 - клапан аорты 2 - клапан легочного ствола Стрелки показывают направление тока крови
Рис. Артерии и вены плода: 1 — дуга аорты 2 — артериальный проток 3 — верхняя полая вена 4 — левое предсердие 5 — легочный ствол 6 — правое предсердие 7 — левый желудочек 8 — правый желудочек 9 — брюшная аорта 10 — венозный проток 11 — воротная вена 12 — пупочная вена 13 — нижняя полая вена 14 — плацента 15 — пупочные артерии
АНАТОМИЯ СЕРДЦА
1- легочный ствол; 2- клапан легочной артерии; 3- верхняя полая вена; 4 -правая легочная артерия; 5 -правая легочная вена; 6 -правое предсердие; 7- трикуспидальный клапан; 8- правый желудочек; 9 -нижняя полая вена; 10 -нисходящая аорта; 11 -дуга аорты; 12 -левая легочная артерия; 13 -левая легочная вена; 14 -левое предсердие; 15 -аортальный клапан; 16 -митральный клапан; 17 -левый желудочек; 18- межжелудочковая перегородка.

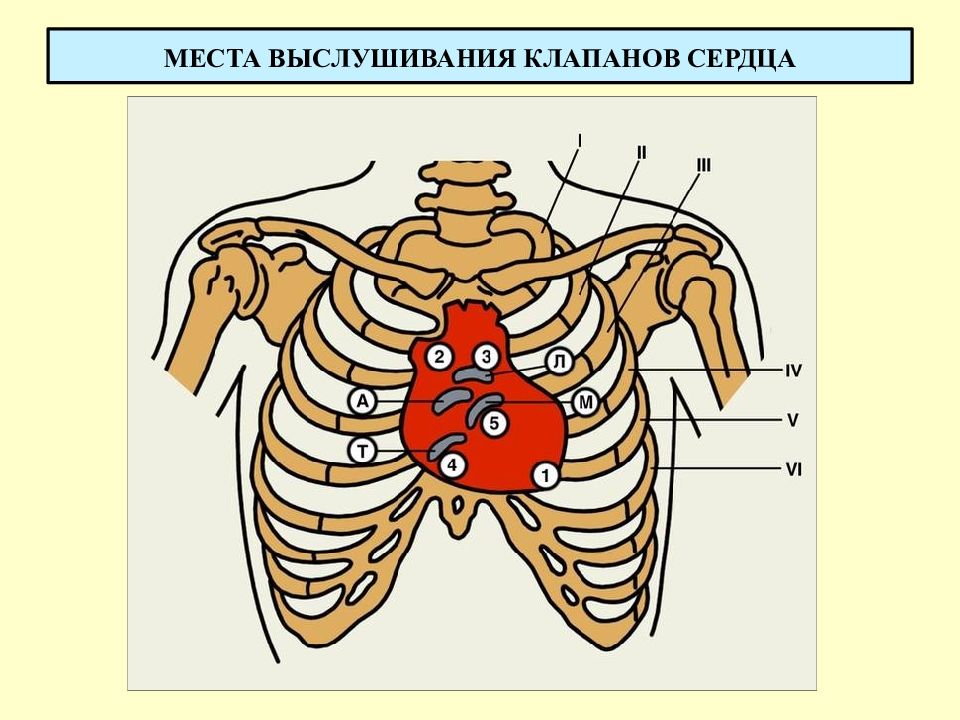

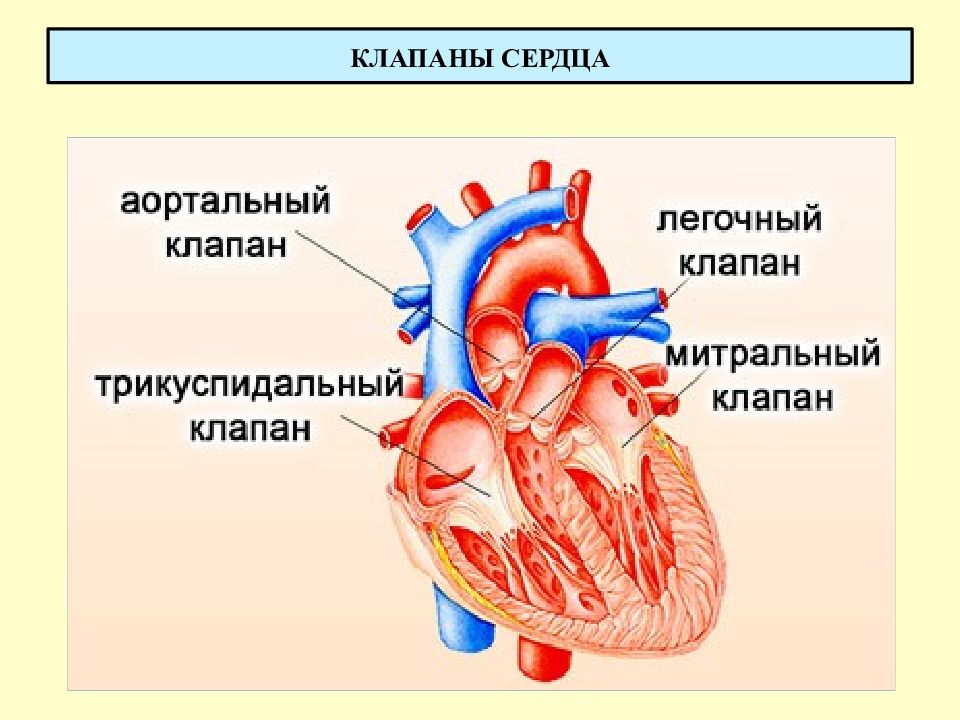

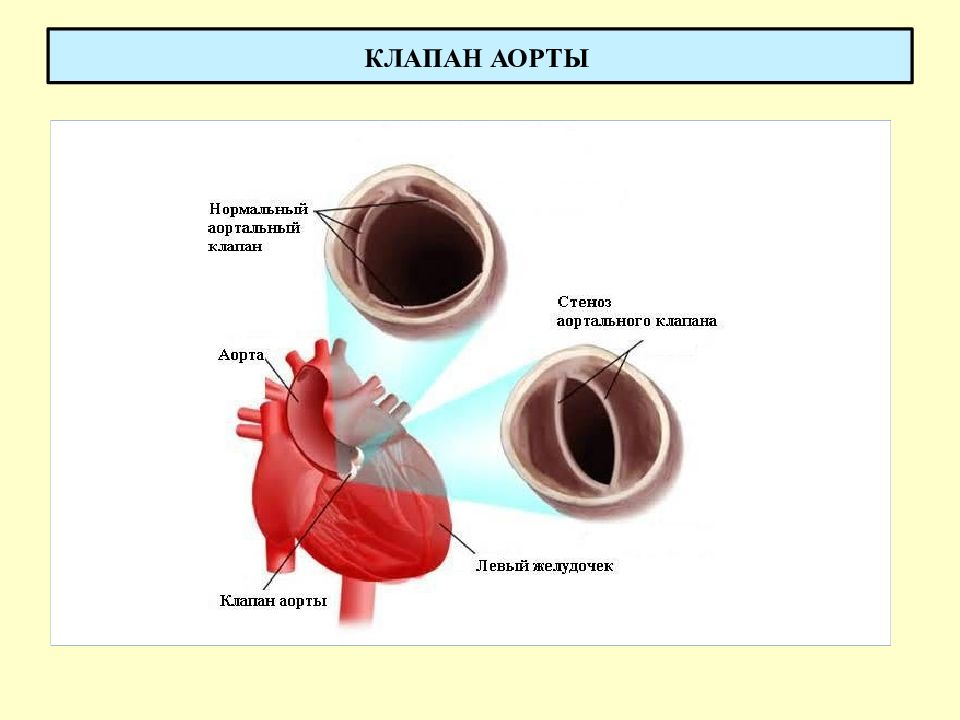

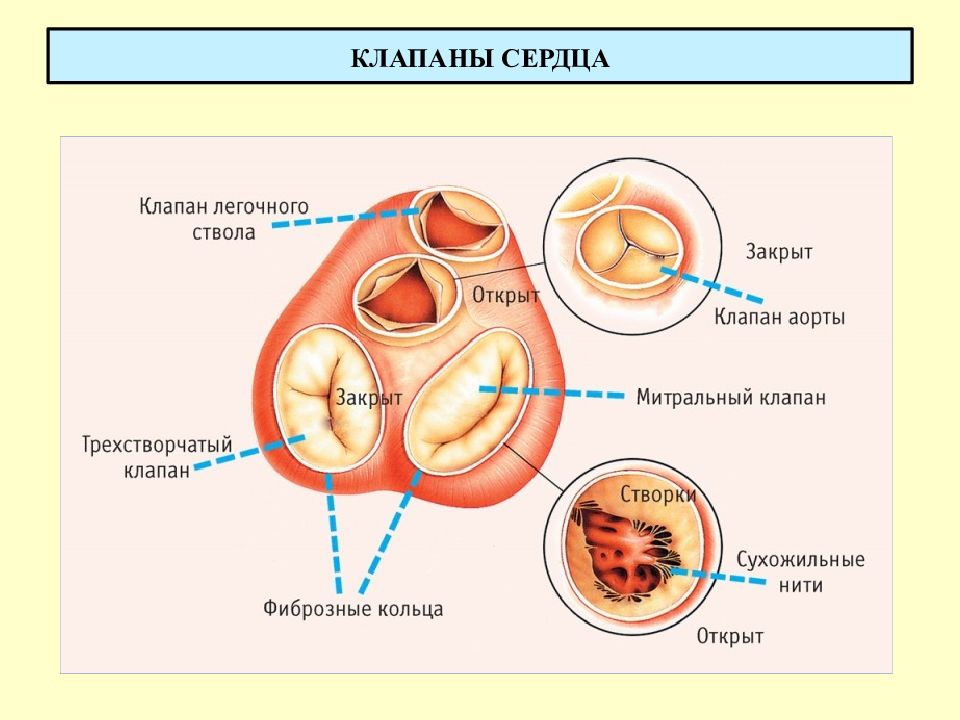

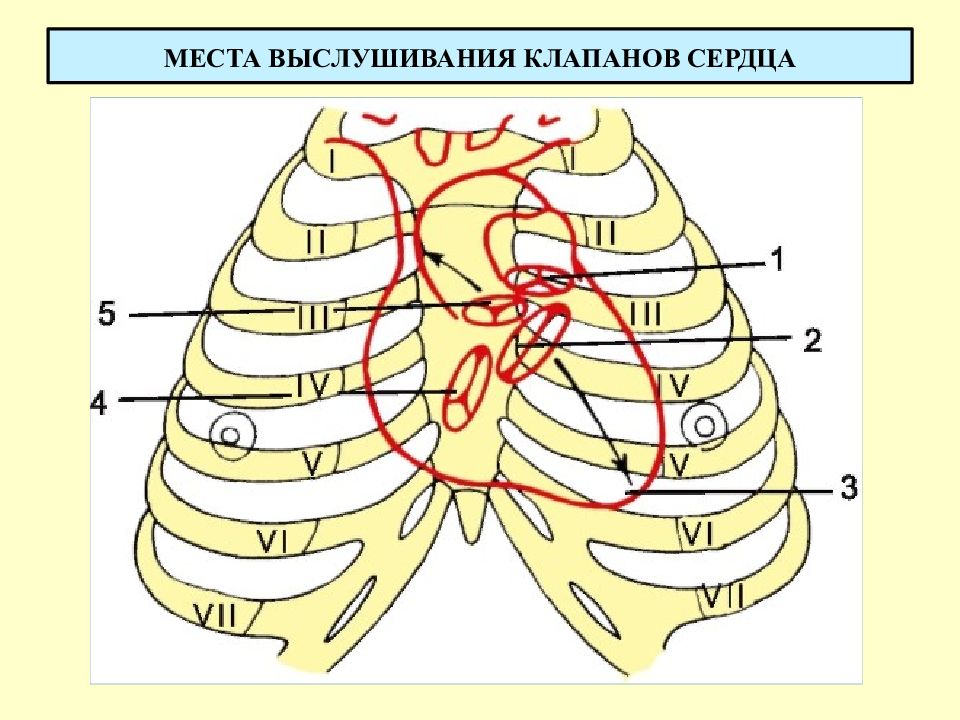

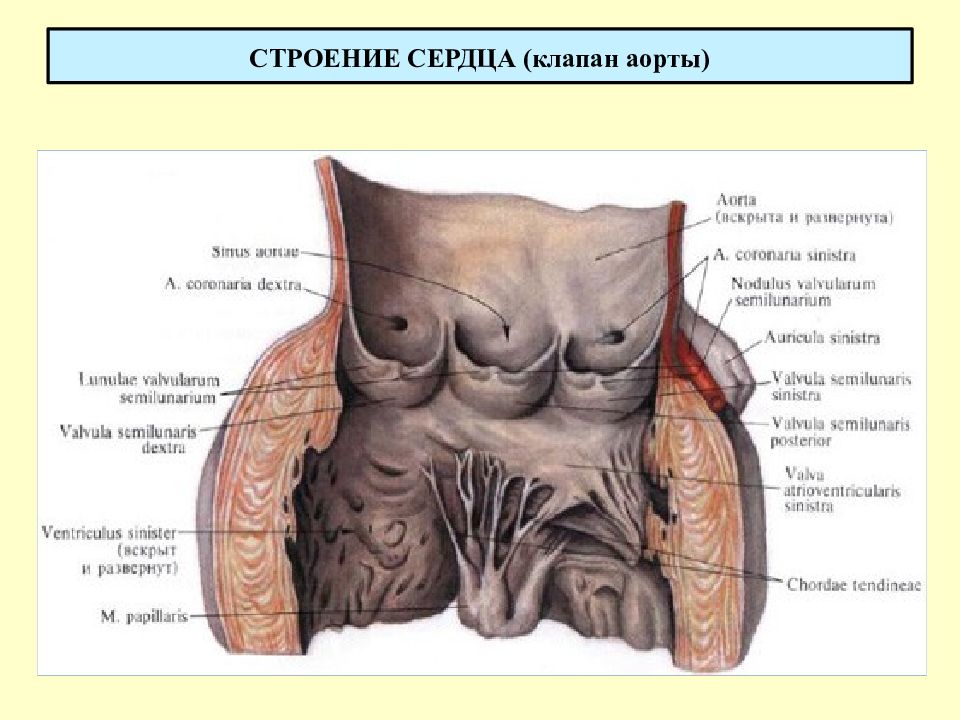

1- митральный; 2- клапан аорты; 3- клапан легочной артерии ; 4- трехстворчатый клапан.
ФИЗИОЛОГИЯ СЕРДЕЧНОЙ ДЕЯТЕЛЬНОСТИ

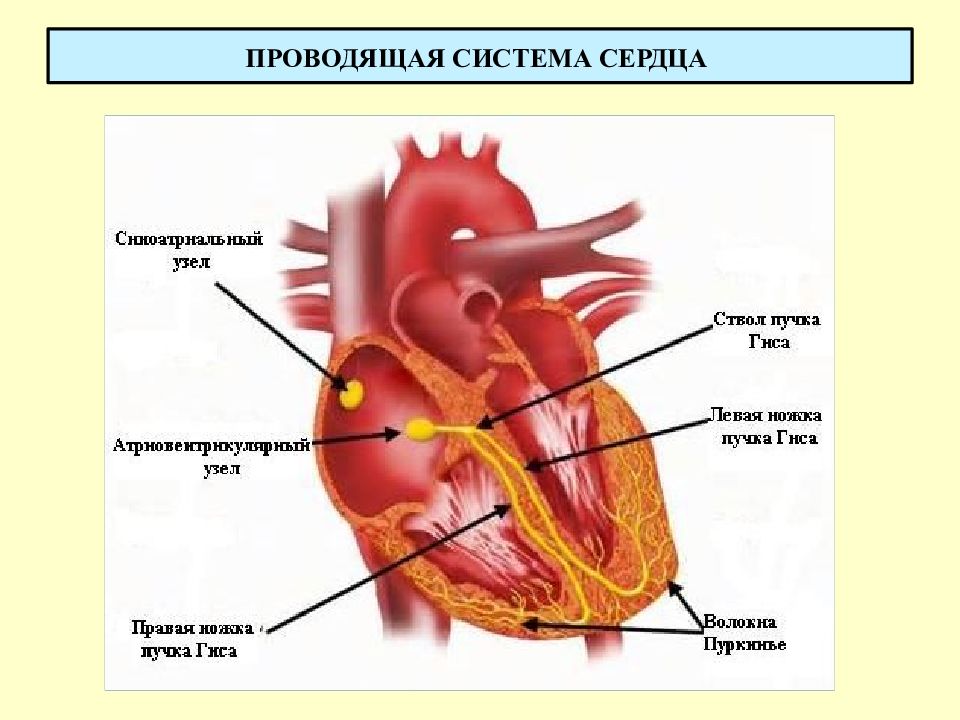

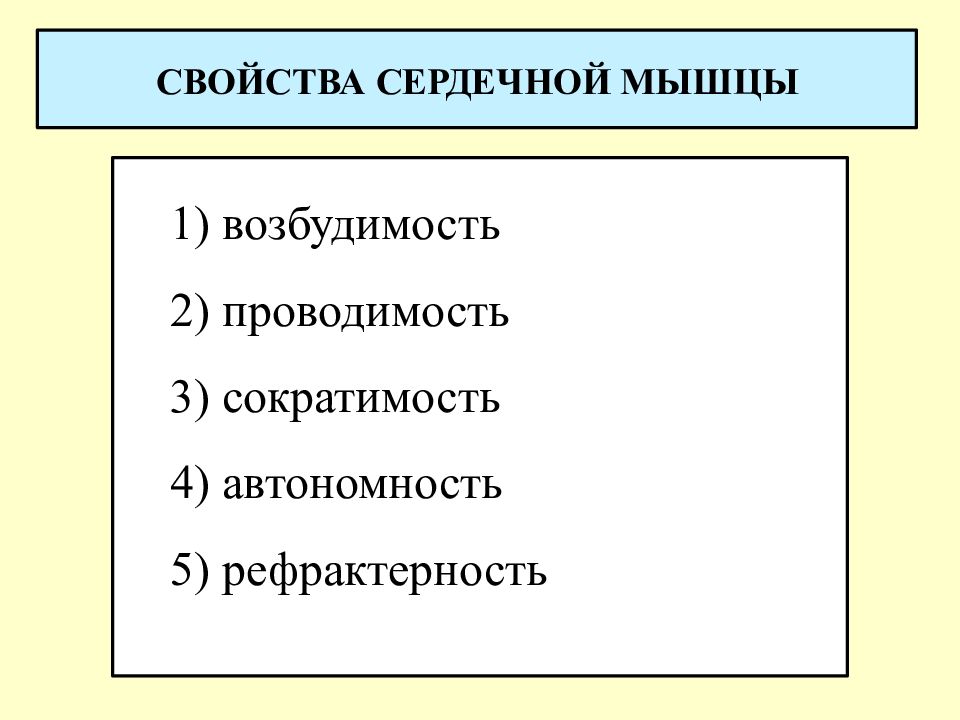

СВОЙСТВА СЕРДЕЧНОЙ МЫШЦЫ 1) возбудимость 2 ) проводимость 3 ) сократимость 4 ) автономность 5 ) рефрактерность

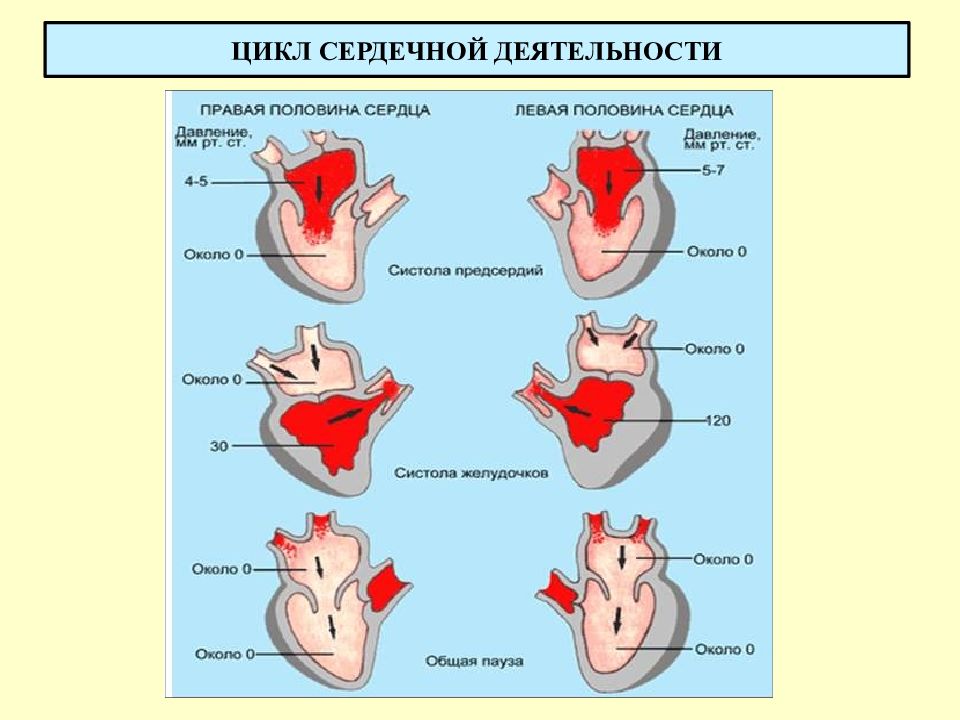

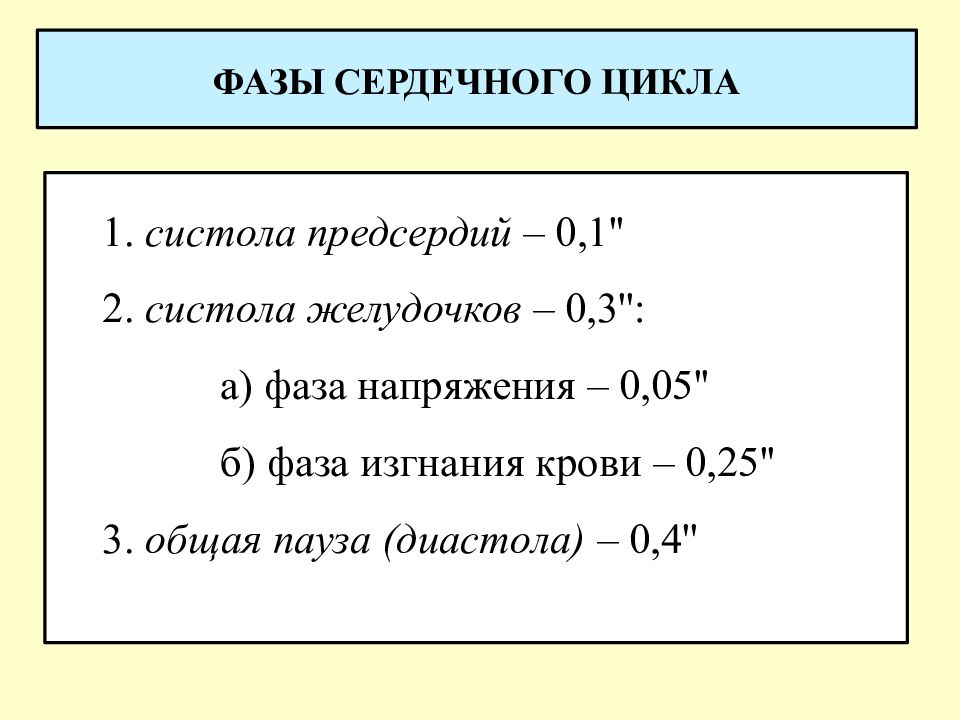

ФАЗЫ СЕРДЕЧНОГО ЦИКЛА 1. систола предсердий – 0,1'' 2. систола желудочков – 0,3'': а ) фаза напряжения – 0,05'' б ) фаза изгнания крови – 0,25'' 3. общая пауза (диастола) – 0,4''
ЭЛЕКТРОКАРДИОГРАФИЯ
Электрокардиогра́фия — метод регистрации и исследования электрических полей, образующихся при работе сердца. Электрокардиография представляет собой относительно недорогой, но ценный метод электрофизиологической инструментальной диагностики в кардиологии.

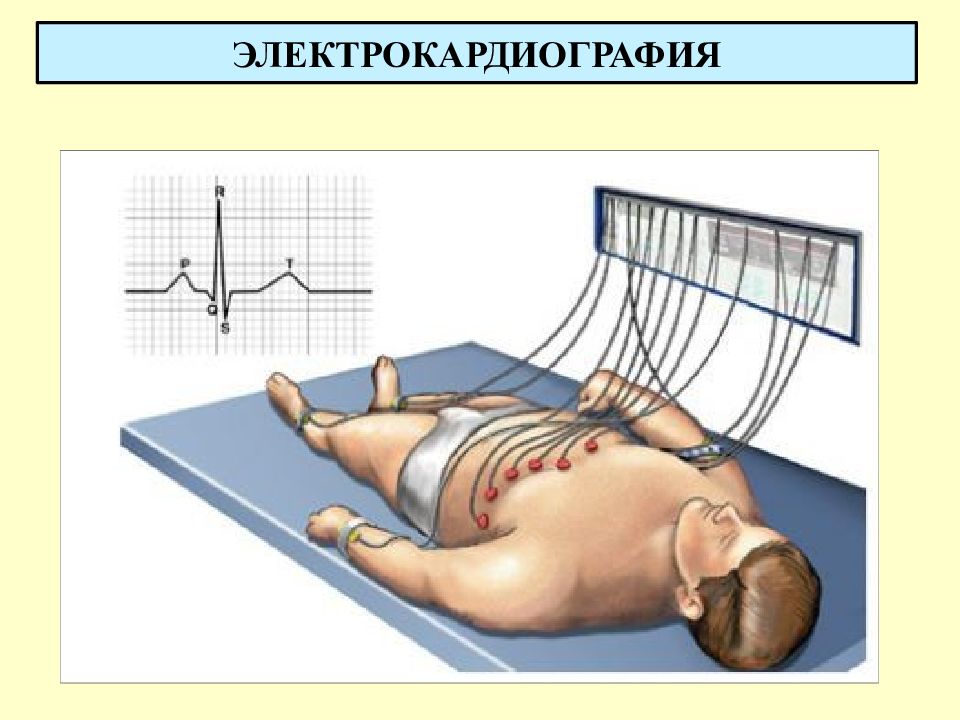

ЭЛЕКТРОКАРДИОГРАФИЯ
ЭКГ – наложение электродов при стандартных отведениях
ЭКГ – наложение электродов при стандартных отведениях

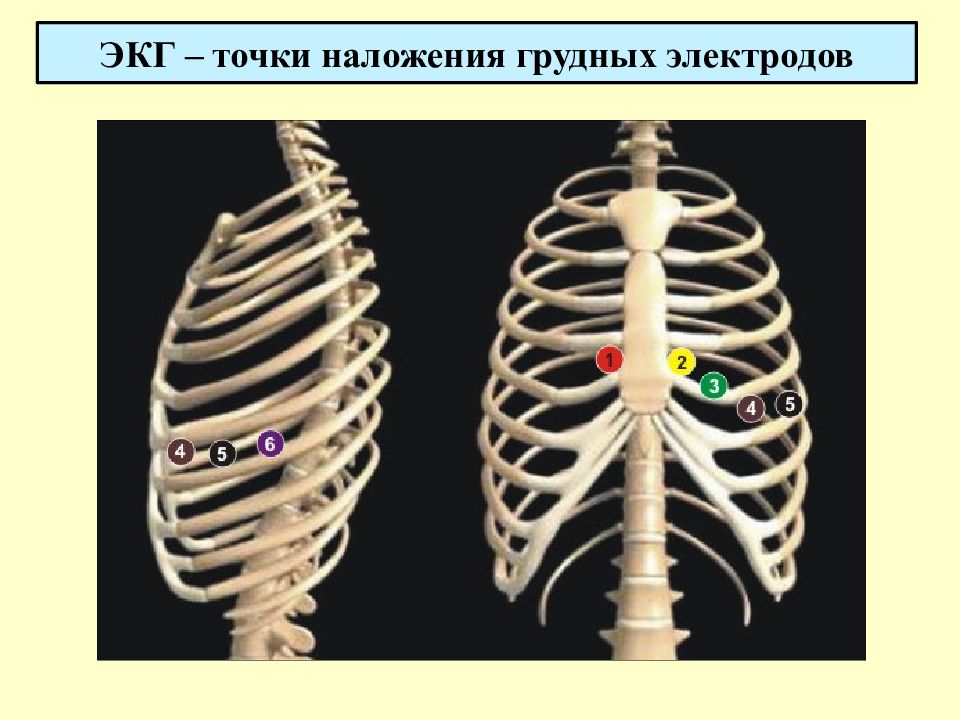

ЭКГ – точки наложения грудных электродов

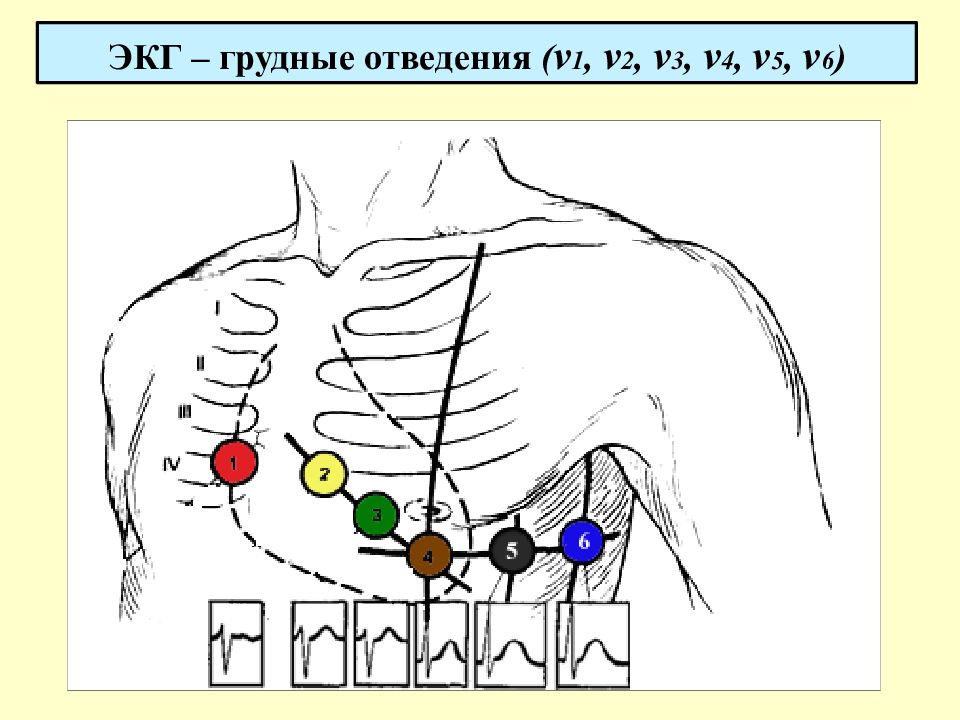

ЭКГ – грудные отведения ( v 1, v 2, v 3, v 4, v 5, v 6 )
ЭЛЕКТРОКАРДИОГРАФИЯ
ЭЛЕКТРОКАРДИОГРАФИЯ

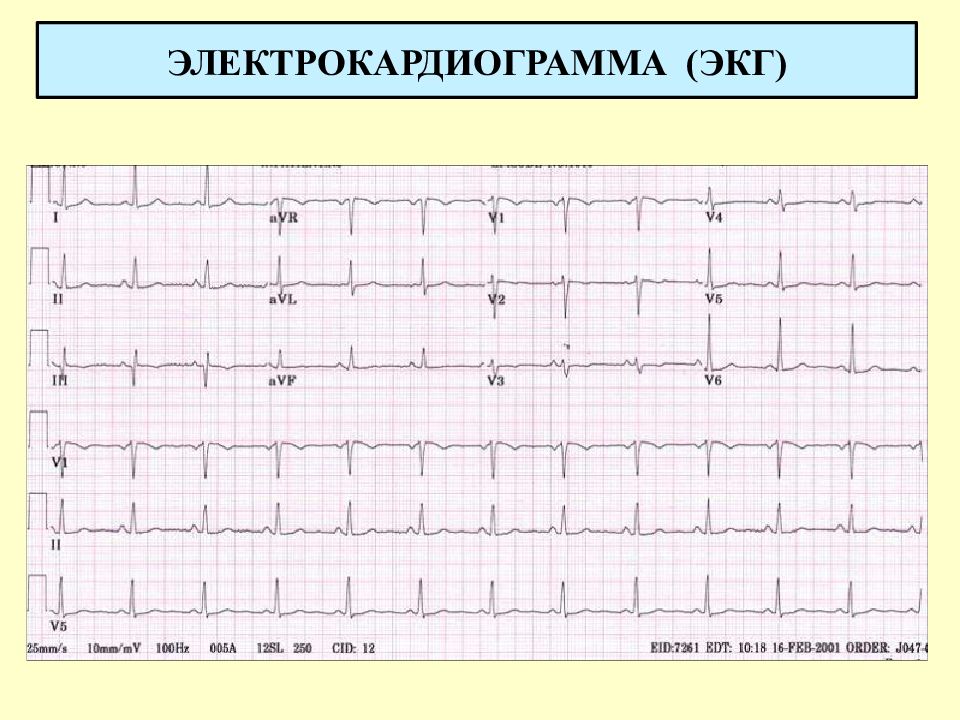

ЭЛЕКТРОКАРДИОГРАММА ( ЭКГ)

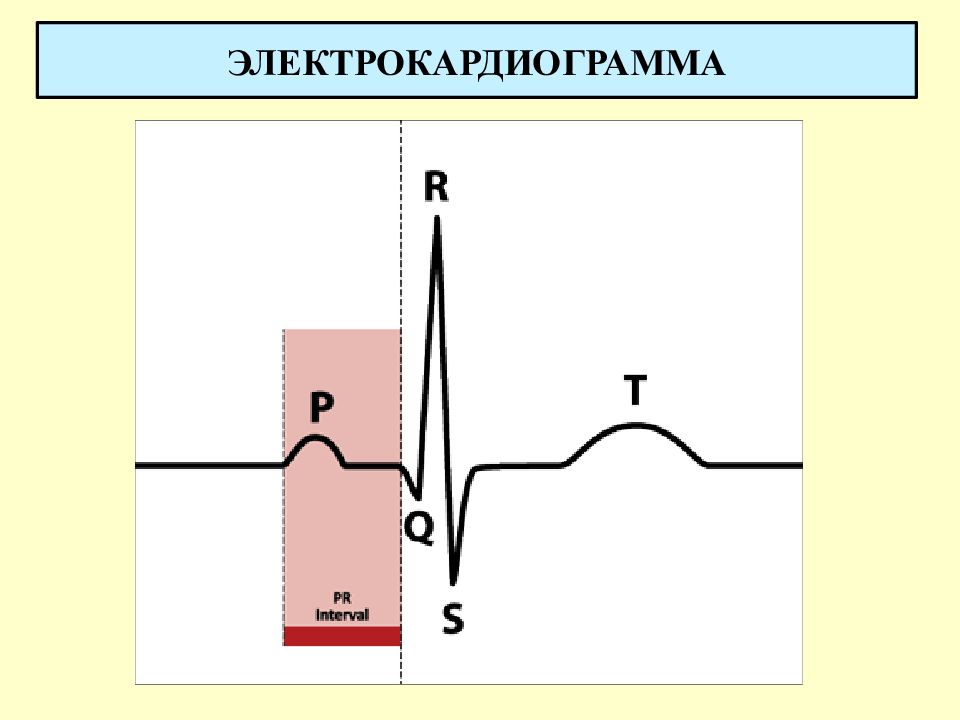

ЭЛЕКТРОКАРДИОГРАММА 1 – возбуждение предсердий; 2 – возбуждение желудочков
ЭЛЕКТРОКАРДИОГРАММА
ЭЛЕКТРОКАРДИОГРАММА

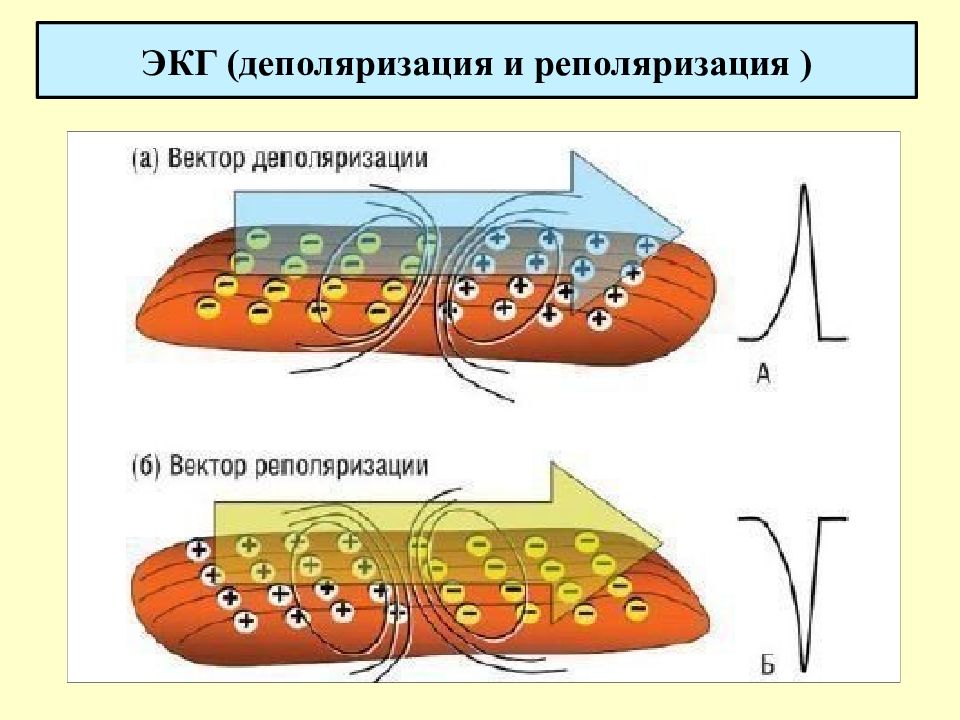

ЭКГ (деполяризация и реполяризация )

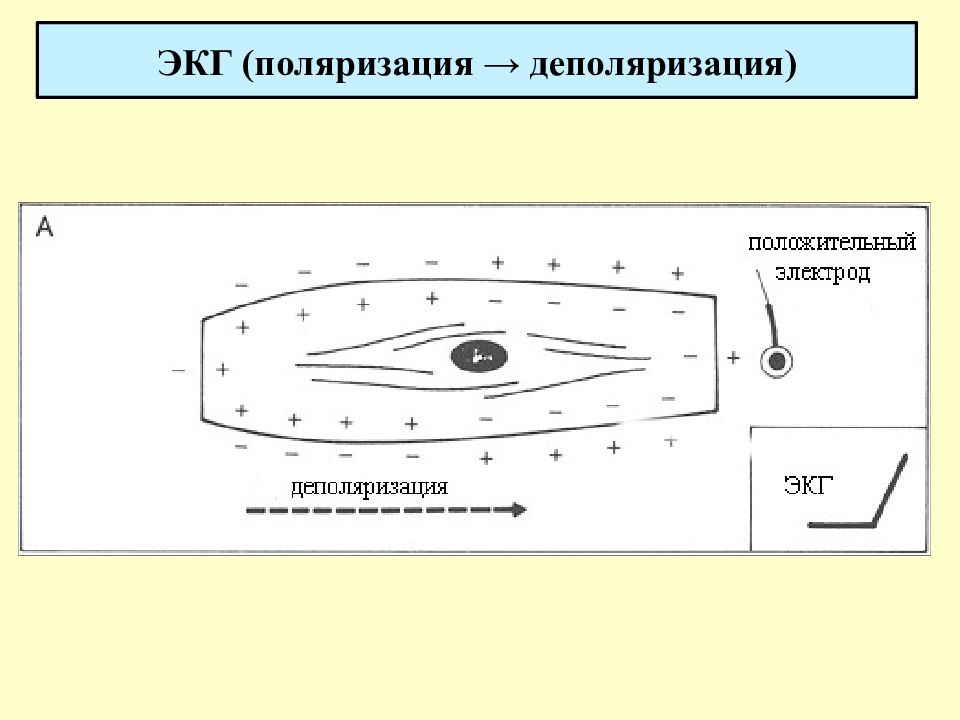

ЭКГ (поляризация → деполяризация)

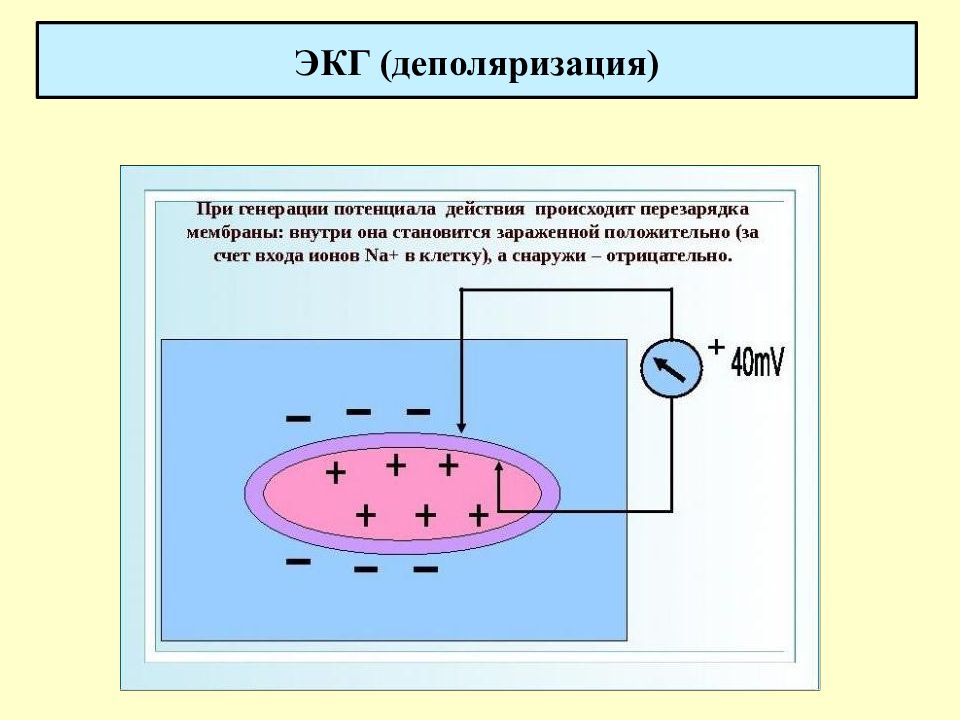

ЭКГ (деполяризация)

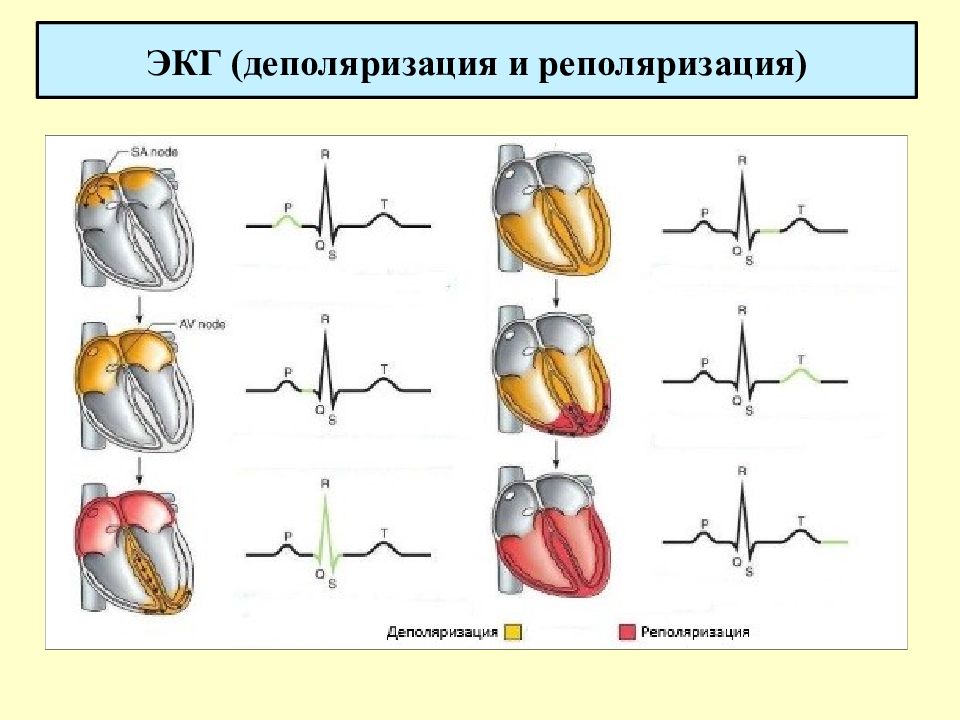

ЭКГ ( деполяризация и реполяризация )

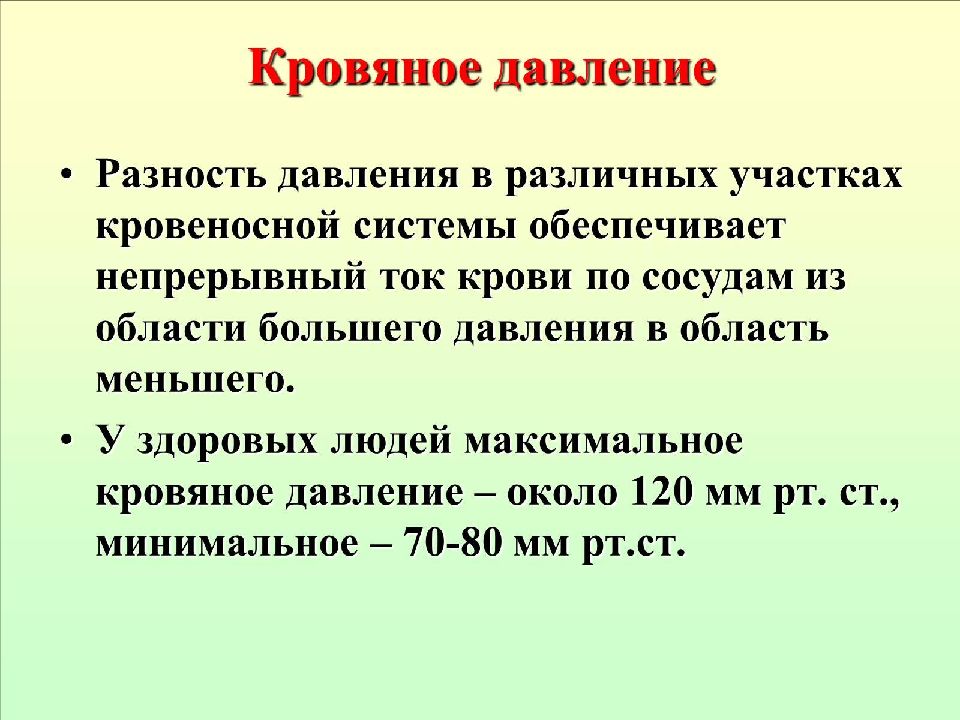

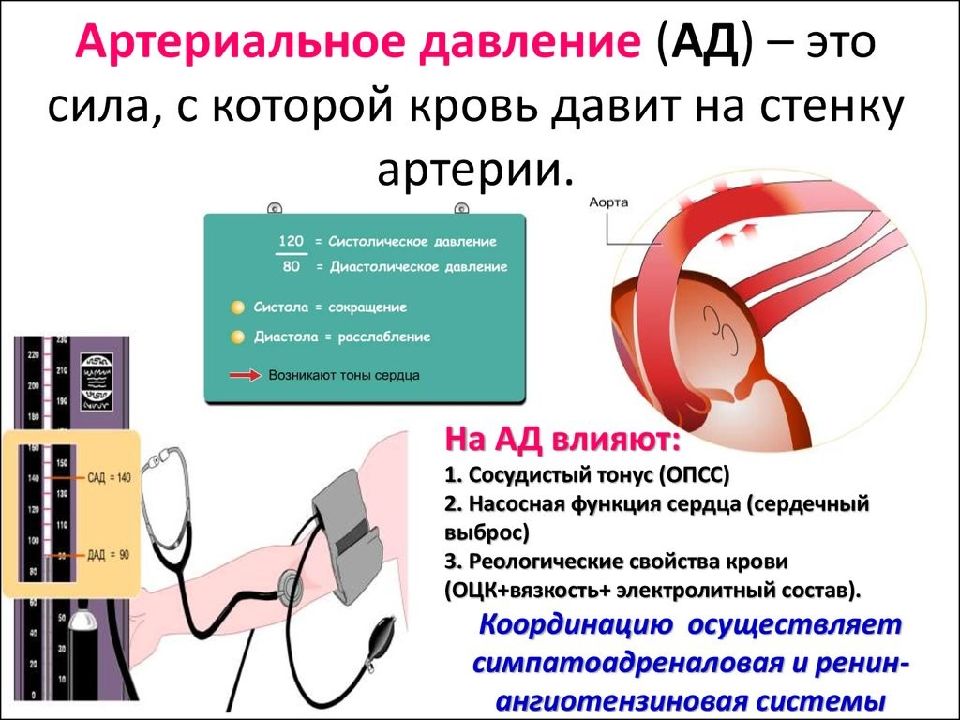

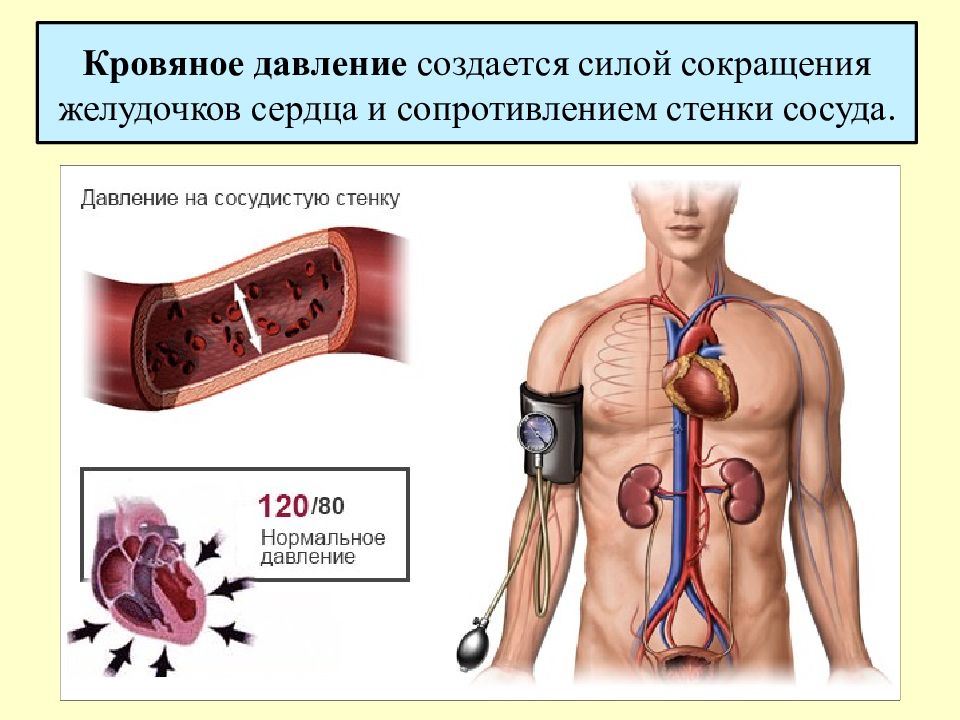

Кровяное давление создается силой сокращения желудочков сердца и сопротивлением стенки сосуда.
Систолический объем (СО) – это количество крови, которое выбрасывает один желудочек за одно сокращение (70 – 100 мл крови). СО правого желудочка = СО левого желудочка. Минутный объем кровотока (МОК) – это количество крови, которое выбрасывает левый желудочек за одну минуту. МОК = СО ͯ ЧСС В покое МОК составляет 5-8 литров; при нагрузке 8-10 литров. Основные показатели насосной функции крови

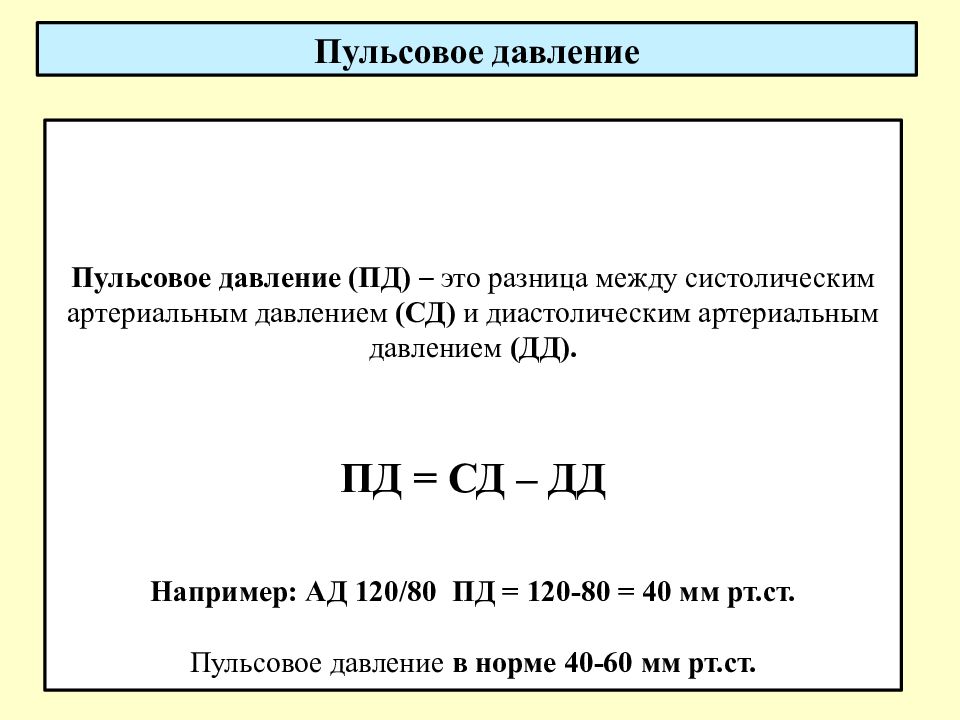

Пульсовое давление (ПД) – это разница между систолическим артериальным давлением (СД) и диастолическим артериальным давлением (ДД). ПД = СД – ДД Например: АД 120/80 ПД = 120-80 = 40 мм рт.ст. Пульсовое давление в норме 40-60 мм рт.ст. Пульсовое давление
Аппараты для измерения артериального давления

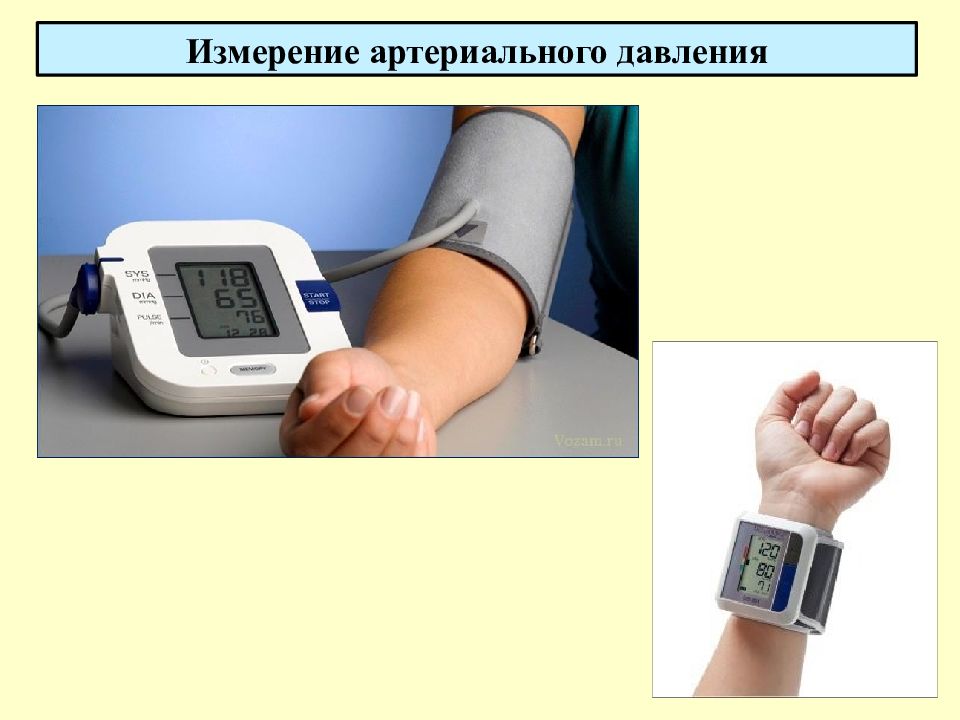

Измерение артериального давления
Аппараты для измерения артериального давления
Измерение артериального давления
Измерение артериального давления

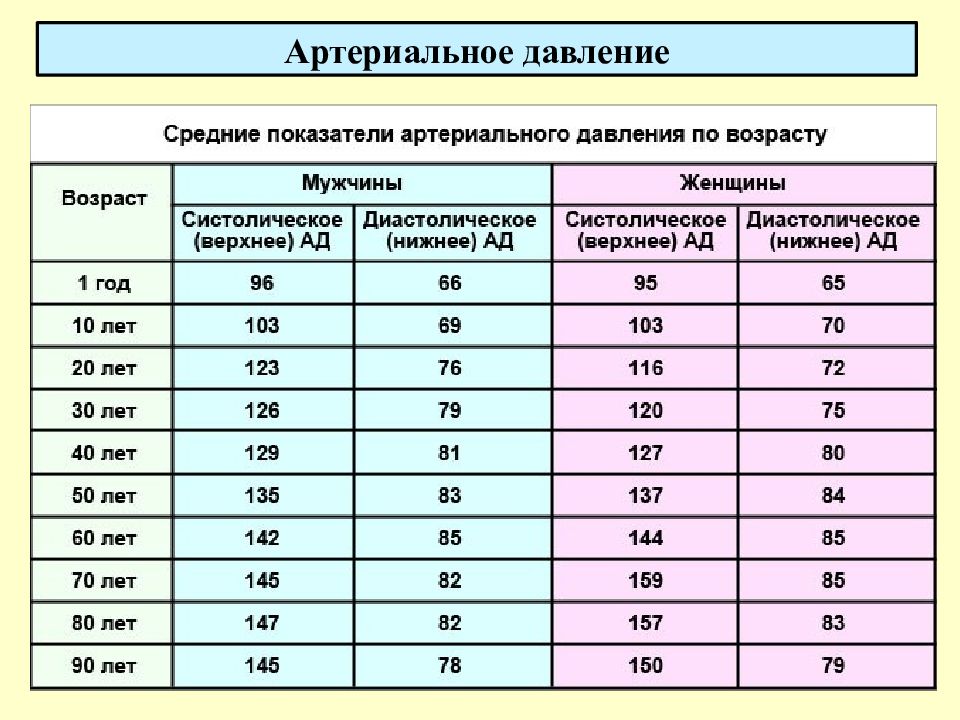

Артериальное давление
Артериальное давление Стойкое повышение артериального давления у человека называют гипертонией. Стойкое понижение артериального давления у человека называют гипотонией.
Движение крови по артериальным сосудам

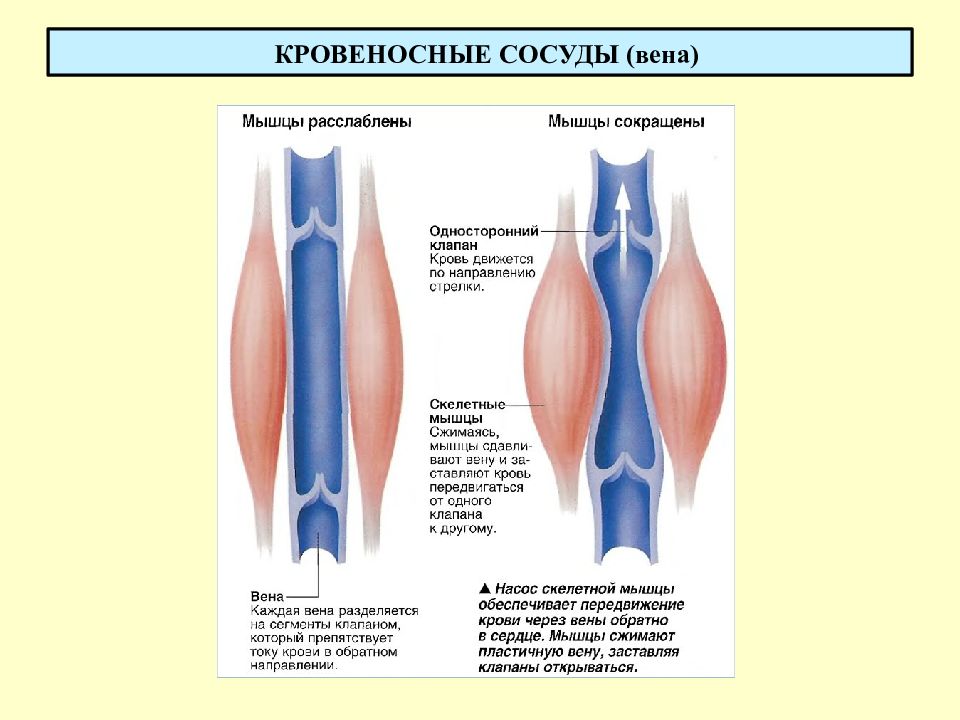

Движение крови по сосудам зависит от нескольких факторов: работа сердца наличие клапанов в венах сокращение скелетных мышц, расположенных рядом с венами отрицательное давление в грудной полости, особенно во время вдоха.

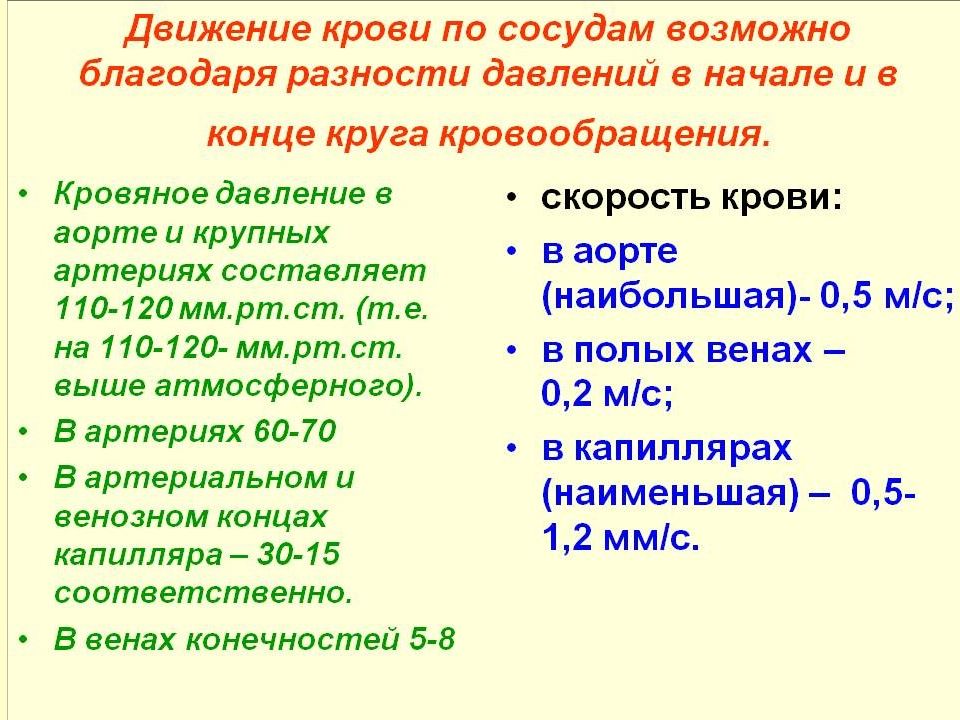

Скорость тока крови Линейная скорость кровотока – это путь, пройденный каждой частицей крови за единицу времени. Линейная скорость кровотока в различных сосудах различна. В аорте скорость составляет 0,5 м/с, в артериях мышечного типа – 0,12 м/с, в капиллярах – 0,5 мм/с, в крупных венах – 0,25 м/с. Медленное течение крови по капиллярам способствует обмену веществ и газов между тканями и кровью: питательные вещества успевают проникнуть в клетки, а продукты их жизнедеятельности и углекислый газ поступить в кровь. В замкнутой системе трубок скорость в расширенной части меньше, чем в узкой.
Скорость тока крови Артерии, капилляры и вены образуют систему сообщающихся сосудов. Через любое сечение кровеносной системы проходит одинаковое количество крови за единицу времени, но с разной скоростью. Приток крови равен ее оттоку. Это значит, что в сосудах различного диаметра за единицу времени проходит одинаковое количество крови – это объемная скорость кровотока.

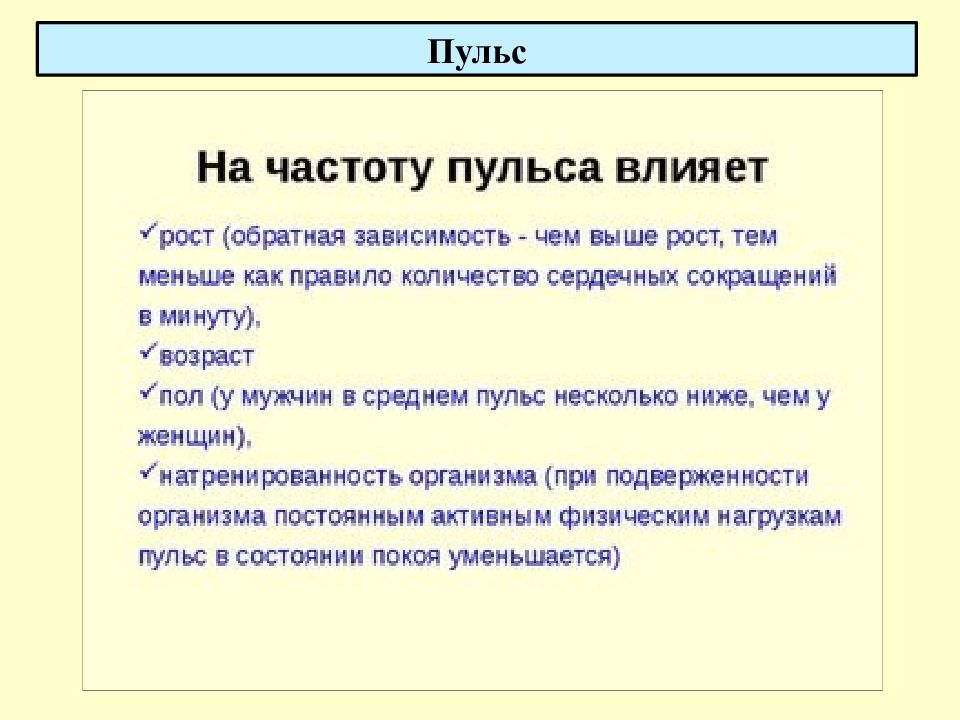

Пульс Пульс (от лат. pulsus — удар, толчок) — толчкообразные колебания стенок артерий, связанные с сердечными циклами.
Пульс
Пульс

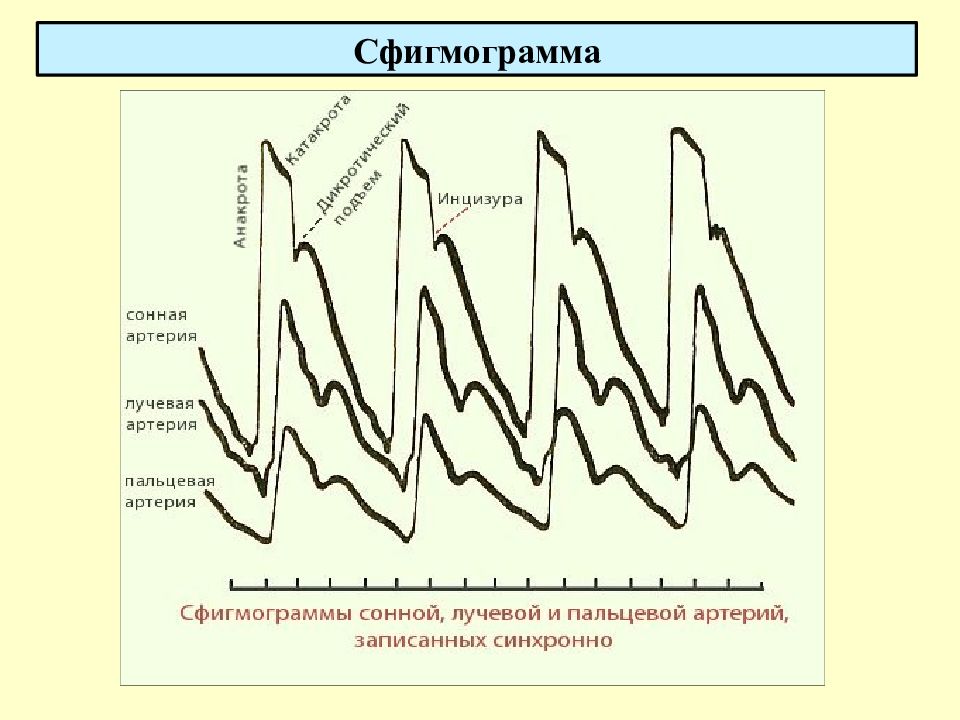

Сфигмограмма - кривая, отражающая пульсовые колебания стенки артерии
Сфигмограмма

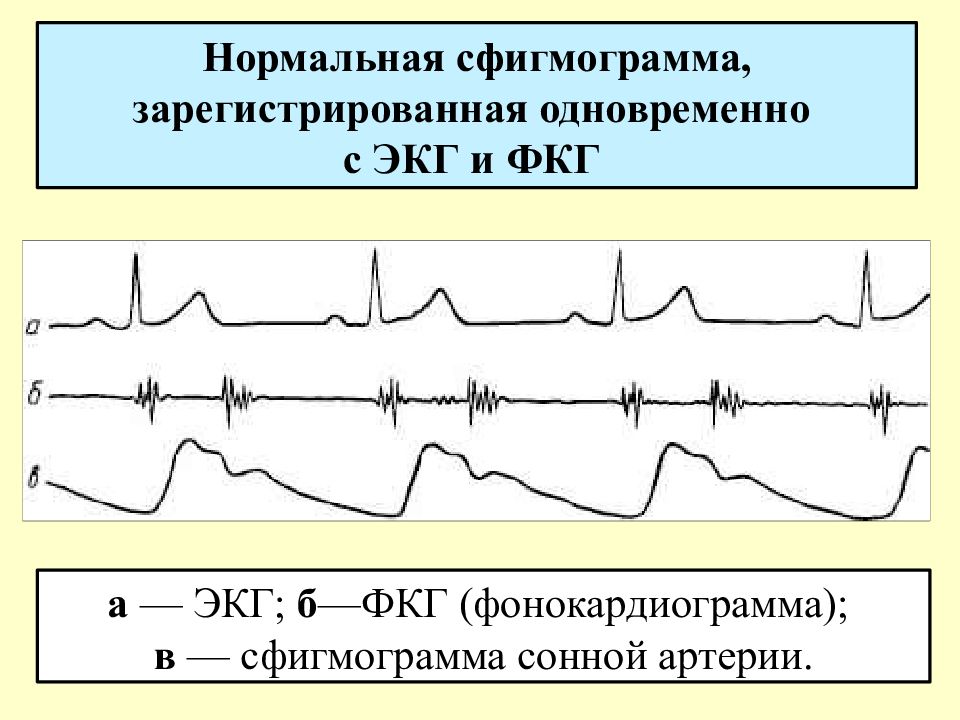

Нормальная сфигмограмма, зарегистрированная одновременно с ЭКГ и ФКГ а — ЭКГ; б —ФКГ (фонокардиограмма); в — сфигмограмма сонной артерии.
