Устройство и типы синхронных машин Возбуждение синхронных машин Синхронные машины
Рис. 76. Конструкция роторов синхронных машин: a – ротор с явно выраженными полюсами; б – ротор с неявно выраженными полюсами
Рис. 77. Гидрогенератор Братской ГЭС (225 МВт, 15,8 кВ, 125 об/мин): 1 – корпус статора; 2 – сердечник статора; 3 – полюс ротора; 4 – обод ротора; 5 – грузонесущая крестовина
Рис 78. Турбогенератор: 1 – возбудитель, 2 – корпус, 3 – сердечник статора, 4 – секции водородного охлаждения, 5 – ротор
Рис 79. Синхронный генератор (дизель-генератор): 1 – контактные кольца, 2 – щеткодержатели, 3 – полюсная катушка ротора, 4 – полюсный наконечник, 5 – сердечник статора, 6 – вентилятор, 7 – вал

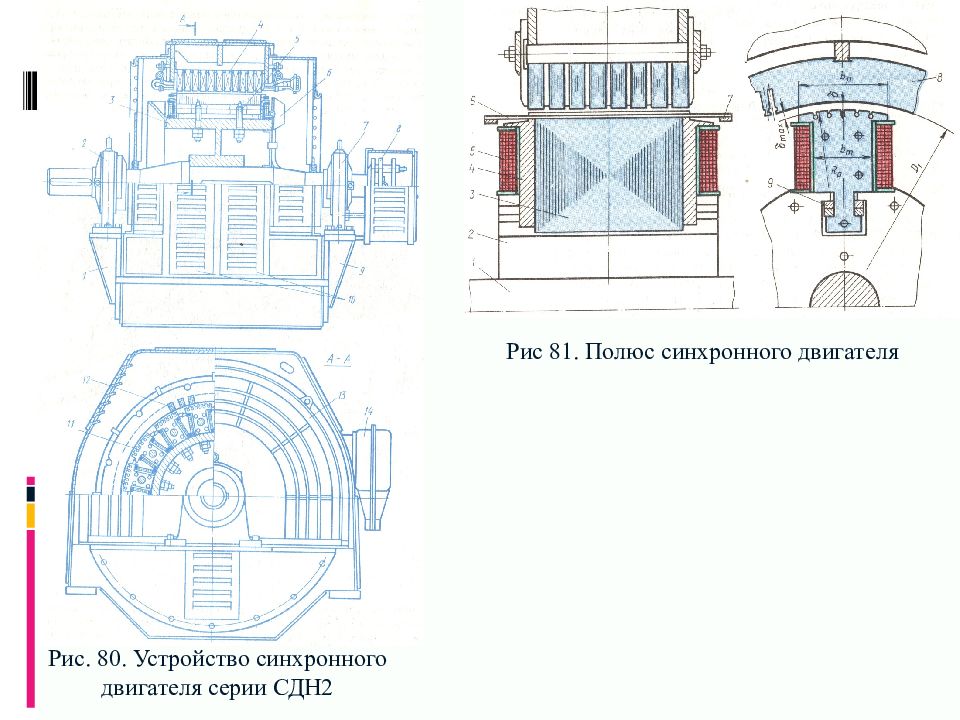

Рис. 80. Устройство синхронного двигателя серии СДН2 Рис 81. Полюс синхронного двигателя
Возбуждение синхронных машин Рис. 82. Контактная (а) и бесконтактная (б) системы электромагнитного возбуждения синхронных генераторов Рис. 83. Принцип самовозбуждения синхронных генераторов

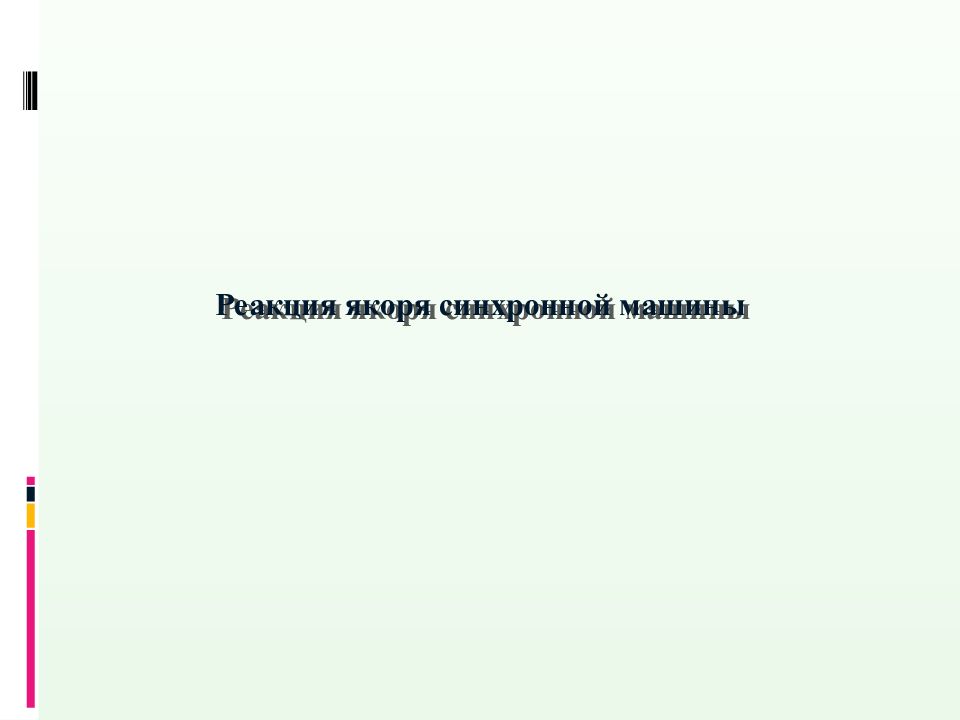

Реакция якоря синхронной машины
Активная нагрузка (ψ 1 = 0) Рис. 84. Реакция якоря синхронного генератора при активной (а), индуктивной (б) и емкостной (в) нагрузках
Емкостная нагрузка ( ψ = – 90° ) Индуктивная нагрузка (ψ 1 = 90°) Рис. 85. Магнитное поле синхронного генератора при активной нагрузке

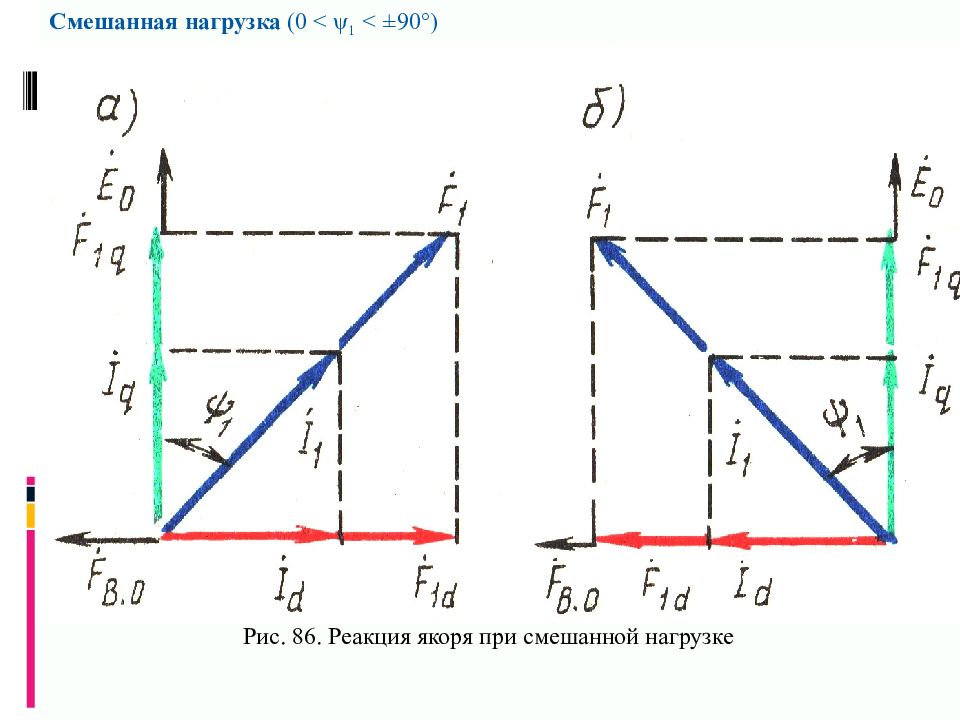

Смешанная нагрузка (0 < ψ 1 < ±90°) Рис. 86. Реакция якоря при смешанной нагрузке

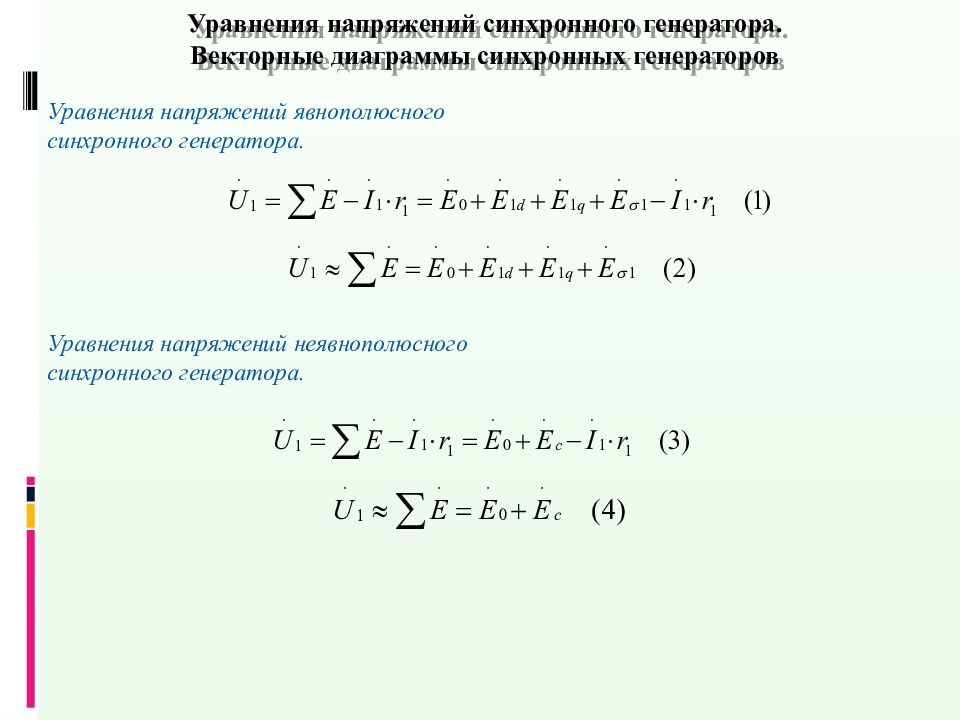

Уравнения напряжений синхронного генератора. Векторные диаграммы синхронных генераторов Уравнения напряжений явнополюсного синхронного генератора. Уравнения напряжений неявнополюсного синхронного генератора.
Векторные диаграммы синхронного генератора Рис. 87. Векторные диаграммы явнополюсного ( а и б ) и неявнополюс- ного ( в и г) синхронных генераторов: а и в – при активно-инцуктивной нагрузке; б и г – при активно-емкостной нагрузке
Характеристики синхронного генератора Характеристика холостого хода синхронного генератора. Рис. 88. Опыт холостого хода синхронного генератора Характеристика короткого замыкания. Рис. 89. Опыт короткого замыкания синхронного генератора
Рис. 90. Определение составляющих тока к.з.
Внешняя характеристика. Изменение напряжения синхронного генератора, вызванное сбросом номинальной нагрузки при I в = const и n 1 = const, называется номинальным изменением (повышением) напряжения (%): Рис. 91. Внешние (а) и регулировочные (б) характеристики синхронного генератора

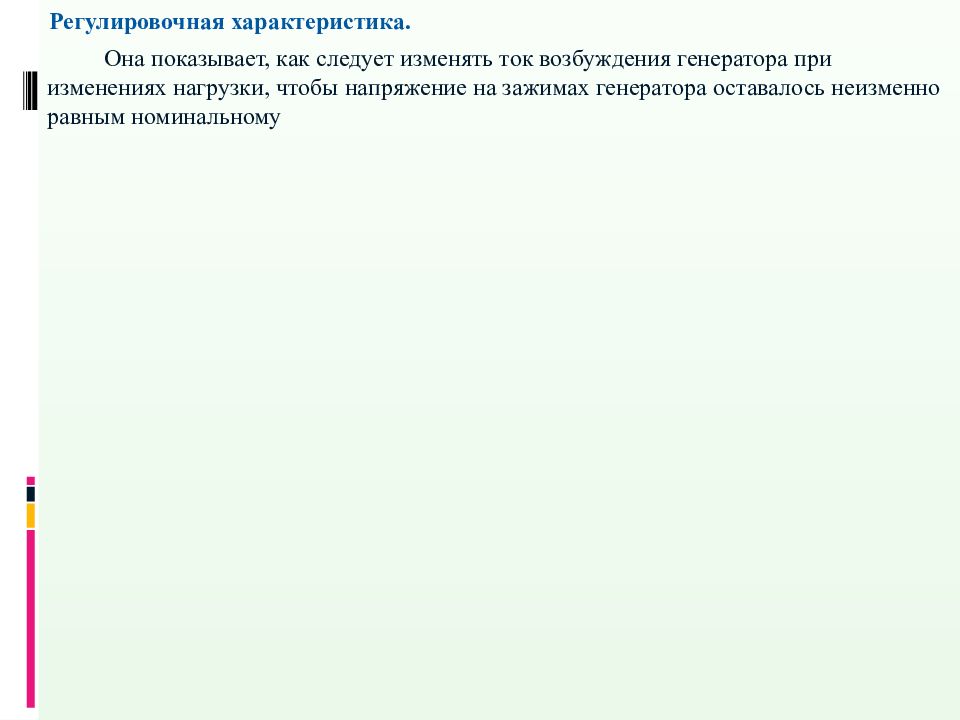

Регулировочная характеристика. Она показывает, как следует изменять ток возбуждения генератора при изменениях нагрузки, чтобы напряжение на зажимах генератора оставалось неизменно равным номинальному

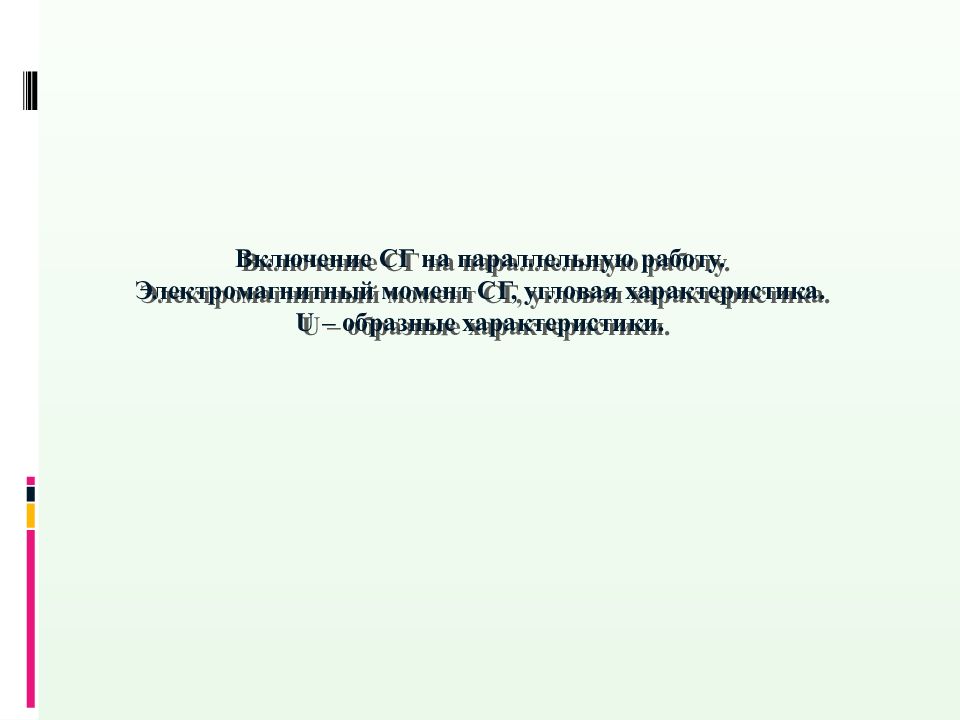

Включение СГ на параллельную работу. Электромагнитный момент СГ, угловая характеристика. U – образные характеристики.
Включение генераторов на параллельную работу Способ точной синхронизации. Рис. 92. Включение синхронных генераторов на параллельную работу: Г 1 – Г 4 – синхронные генераторы, ПД 1 –ПД 4 – приводные двигатели

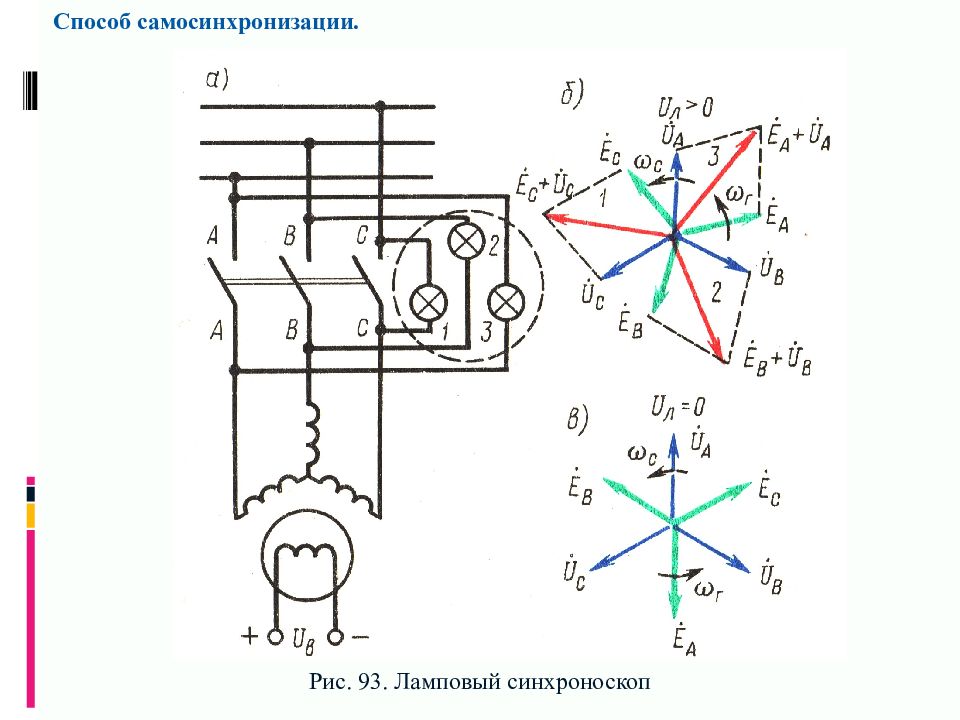

Способ самосинхронизации. Рис. 93. Ламповый синхроноскоп
Нагрузка генератора, включенного на параллельную работу Рис. 94. Векторные диаграммы синхронного генератора, включенного на параллельную работу в сеть большой мощности: а – при работе без нагрузки; б – при работе с нагрузкой
Рис. 95. К понятию об электромагнитном моменте синхронного генератора Мощность на выходе синхронного генератора
Угловая характеристика синхронного генератора Электромагнитная мощность неявнополюсного синхронного генератора при его параллельной работе с сетью Электромагнитная мощность явнополюсного синхронного генератора Выражения электромагнитных моментов: неявнополюсной синхронной машины явнополюсной синхронной машины
Рис. 96. Угловая характеристика синхронного генератора
U – образные характеристики синхронного генератора Рис. 97. Векторные диаграммы ЭДС синхронного генератора, включенного на параллельную работу Рис 98. U – образные характеристики синхронного генератора Активная мощность генератора:
Синхронные двигатели и их характеристики
Принцип действия синхронного двигателя Рис. 99. Переход синхронной машины из генераторного режима в двигательный
Рис. 100. Угловая характеристика синхронного двигателя
Пуск синхронных двигателей Рис. 101. Асинхронный пуск синхронного двигателя
Рис. 102. Асинхронные моменты при пуске синхронного двигателя: – момент входа в синхронизм – дополнительный момент, – основной момент;
U – образные характеристики. Рис. 103. U – образные характеристики синхронного двигателя

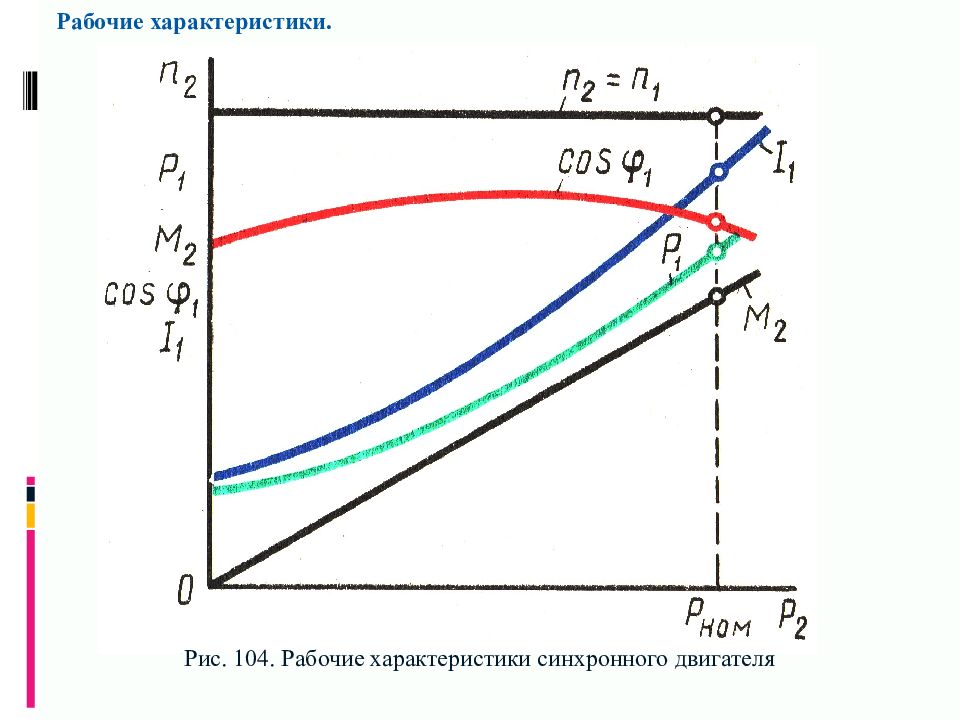

Рабочие характеристики. Рис. 104. Рабочие характеристики синхронного двигателя
