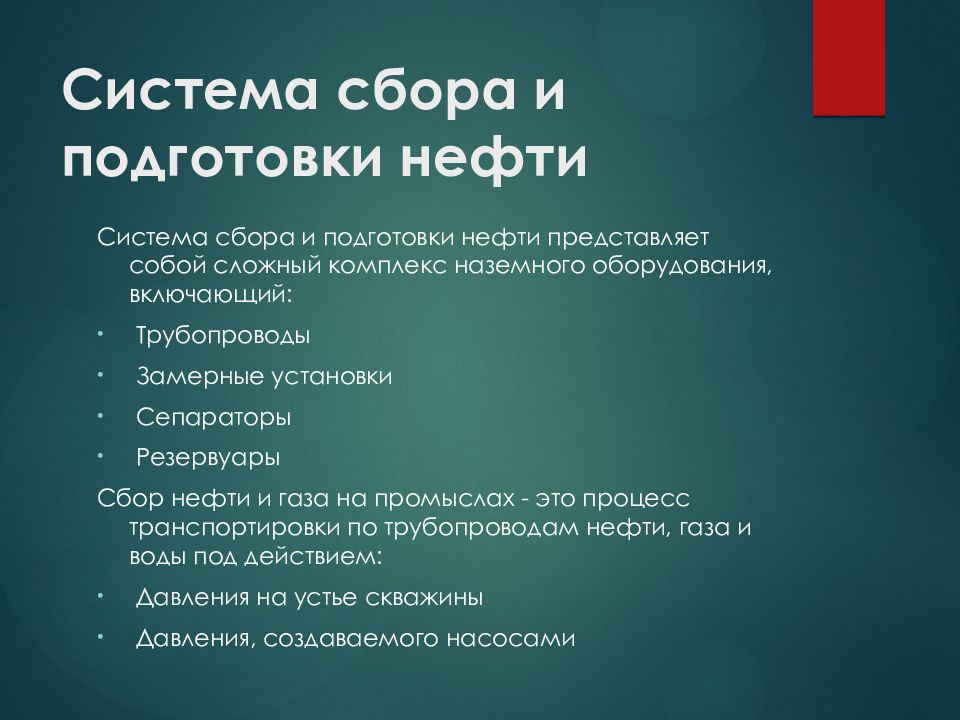

Система сбора и подготовки нефти представляет собой сложный комплекс наземного оборудования, включающий: Трубопроводы Замерные установки Сепараторы Резервуары Сбор нефти и газа на промыслах - это процесс транспортировки по трубопроводам нефти, газа и воды под действием: Давления на устье скважины Давления, создаваемого насосами
1. Сбор продукции всех добывающих скважин с изменяющимися по времени отборами 2. Измерение дебитов каждой скважины 3. Подготовку (доведение до товарных норм) ежесуточной продукции скважины 4. Требуемое качество товарной воды, возвращаемой в пласт 5. Учет климатических условий 6. Автоматизацию и телемеханизацию основных технологических процессов 7. Охрану окружающей среды

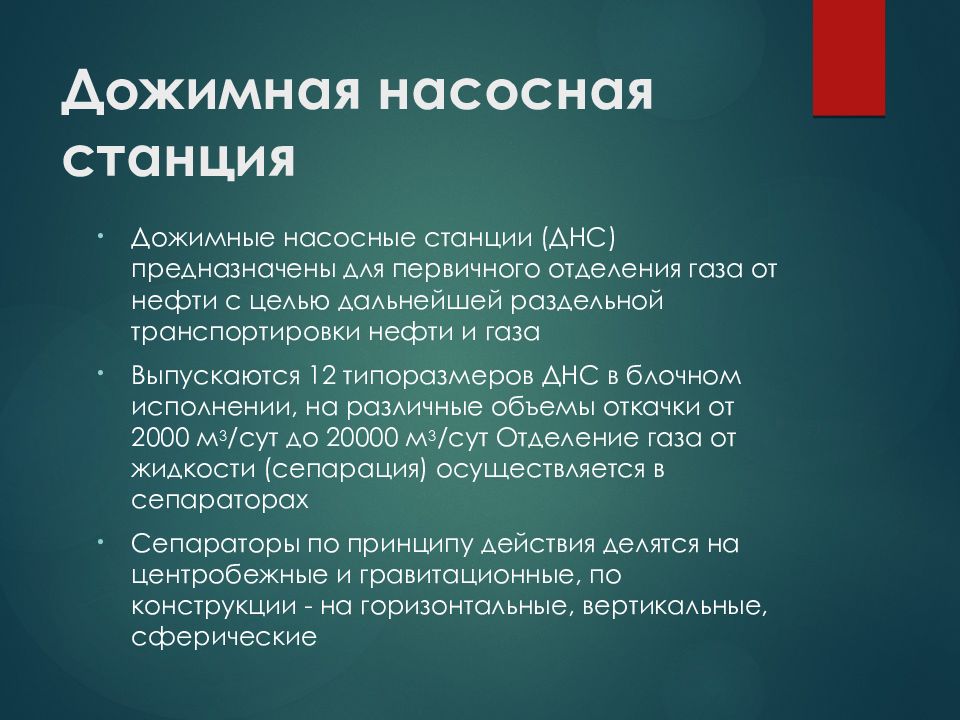

Дожимные насосные станции (ДНС) предназначены для первичного отделения газа от нефти с целью дальнейшей раздельной транспортировки нефти и газа Выпускаются 12 типоразмеров ДНС в блочном исполнении, на различные объемы откачки от 2000 м 3 /сут до 20000 м 3 /сут Отделение газа от жидкости (сепарация) осуществляется в сепараторах Сепараторы по принципу действия делятся на центробежные и гравитационные, по конструкции - на горизонтальные, вертикальные, сферические

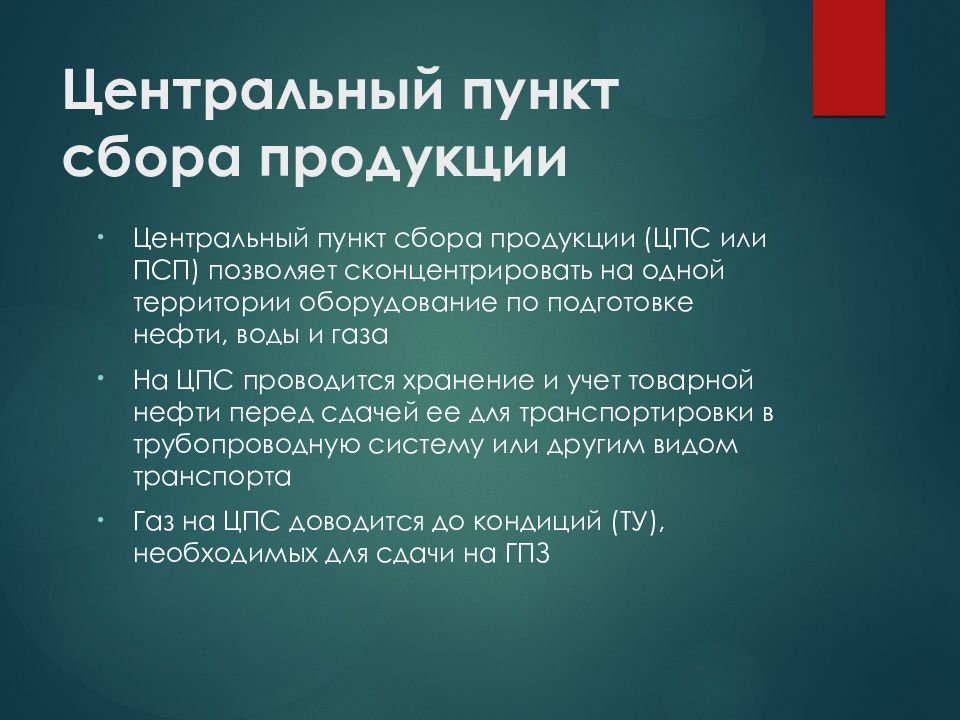

Центральный пункт сбора продукции (ЦПС или ПСП) позволяет сконцентрировать на одной территории оборудование по подготовке нефти, воды и газа На ЦПС проводится хранение и учет товарной нефти перед сдачей ее для транспортировки в трубопроводную систему или другим видом транспорта Газ на ЦПС доводится до кондиций (ТУ), необходимых для сдачи на ГПЗ
1—скважины; 2—нефтегазопровод; 3—сепаратор 1-й ступени; 4—сепаратор 2-й ступени; 5—регулятор давления; 6—резервуары
1—скважины; 2—сепаратор 1-й ступени; 3—регулятор давления типа «до себя»; 4—газопровод; 5—сепаратор 2-й ступени; 6—резервуары; 7—насос; 8—нефтепровод; УСП—участковый сборный пункт; ЦСП—центральный сборный пункт

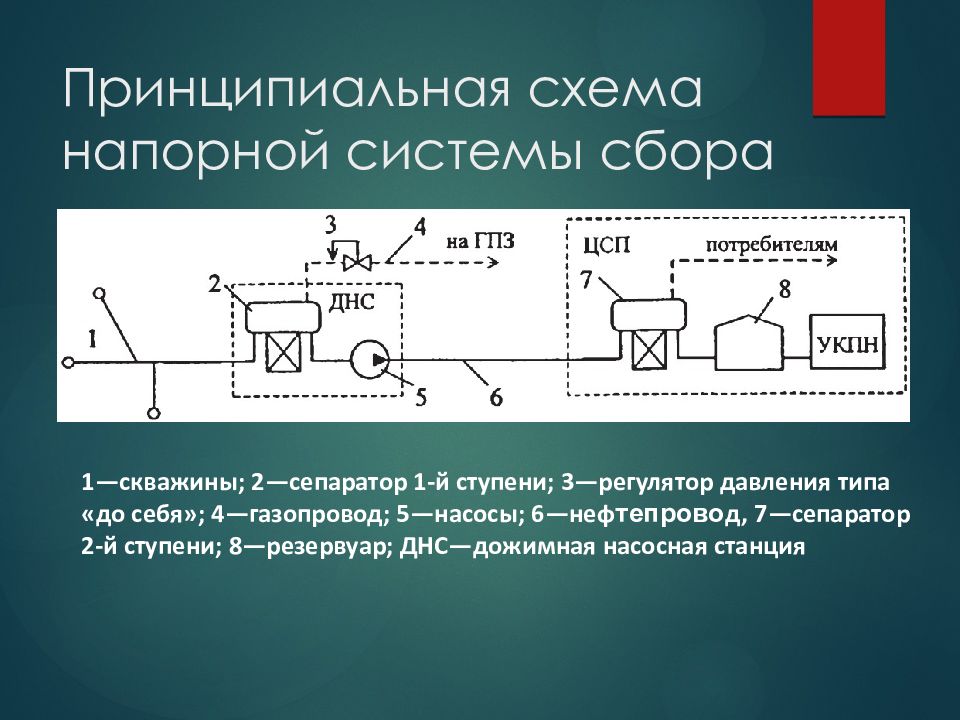

1—скважины; 2—сепаратор 1-й ступени; 3—регулятор давления типа «до себя»; 4—газопровод; 5—насосы; 6—неф тепрово д, 7—сепаратор 2-й ступени; 8—резервуар; ДНС—дожимная насосная станция

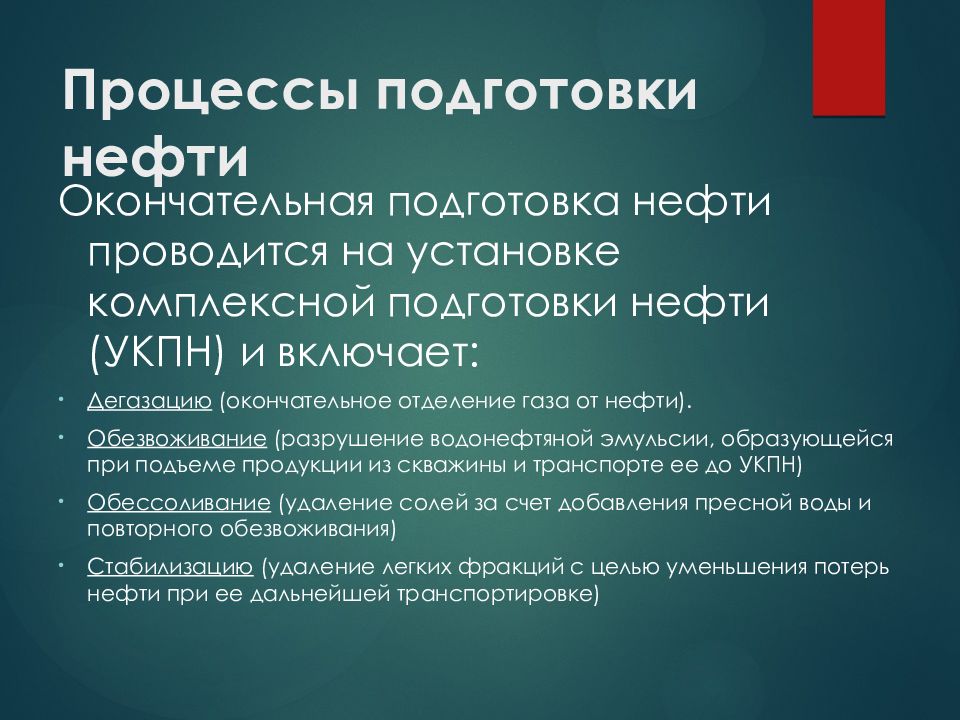

Окончательная подготовка нефти проводится на установке комплексной подготовки нефти (УКПН) и включает: Дегазацию (окончательное отделение газа от нефти). Обезвоживание (разрушение водонефтяной эмульсии, образующейся при подъеме продукции из скважины и транспорте ее до УКПН) Обессоливание (удаление солей за счет добавления пресной воды и повторного обезвоживания) Стабилизацию (удаление легких фракций с целью уменьшения потерь нефти при ее дальнейшей транспортировке )

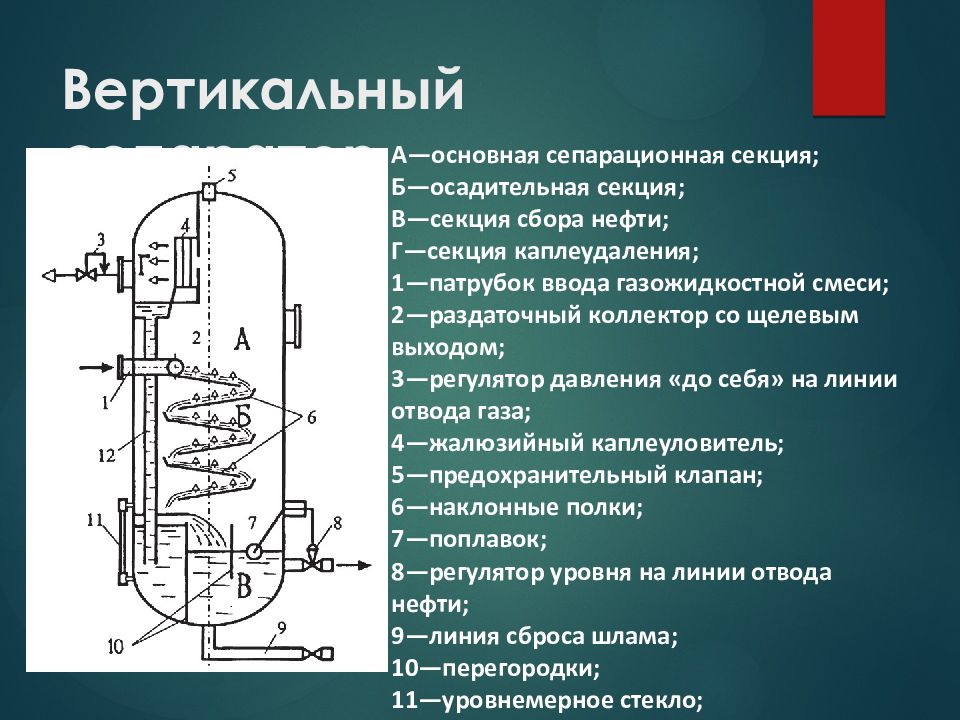

А—основная сепарационная секция; Б—осадительная секция; В—секция сбора нефти; Г—секция каплеудаления; 1—патрубок ввода газожидкостной смеси; 2—раздаточный коллектор со щелевым выходом; 3—регулятор давления «до себя» на линии отвода газа; 4—жалюзийный каплеуловитель; 5—предохранительный клапан; 6—наклонные полки; 7—поплавок; 8—регулятор уровня на линии отвода нефти; 9—линия сброса шлама; 10—перегородки; 11—уровнемерное стекло; 12—дренажная труба

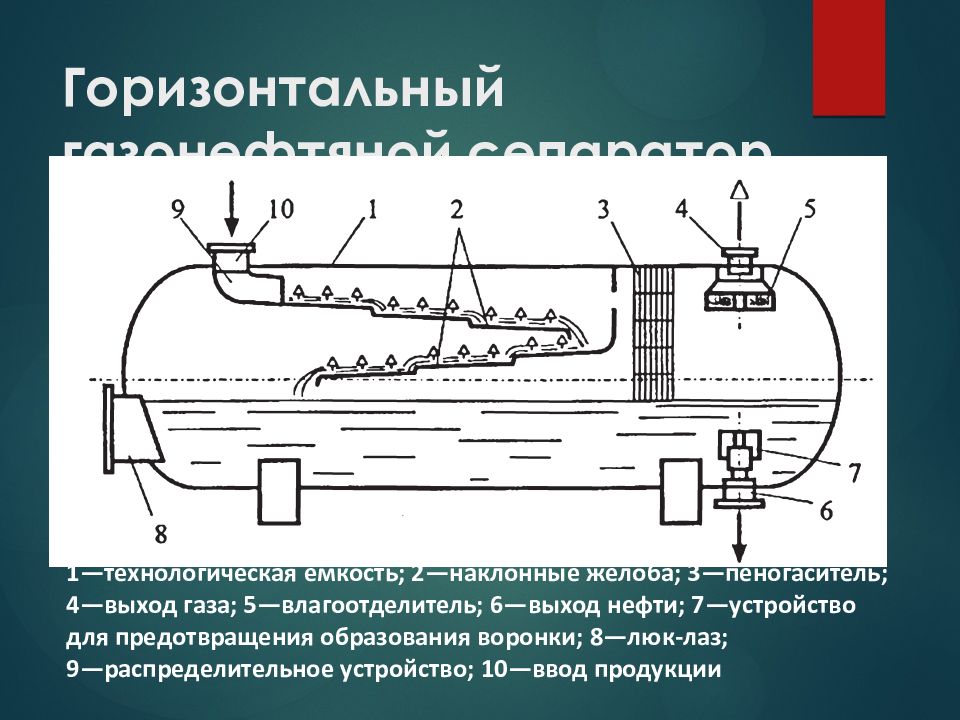

1—технологическая емкость; 2—наклонные желоба; 3—пеногаситель; 4—выход газа; 5—влагоотделитель; 6—выход нефти; 7—устройство для предотвращения образования воронки; 8—люк-лаз; 9—распределительное устройство; 10—ввод продукции

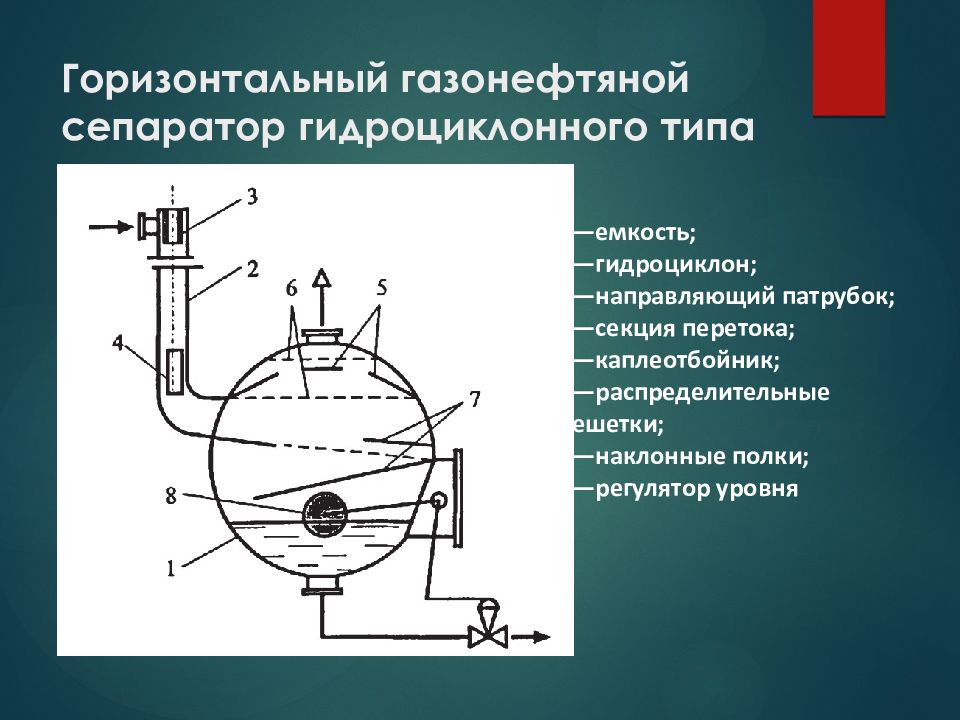

1—емкость; 2—гидроциклон; 3—направляющий патрубок; 4—секция перетока; 5—каплеотбойник; 6—распределительные решетки; 7—наклонные полки; 8—регулятор уровня

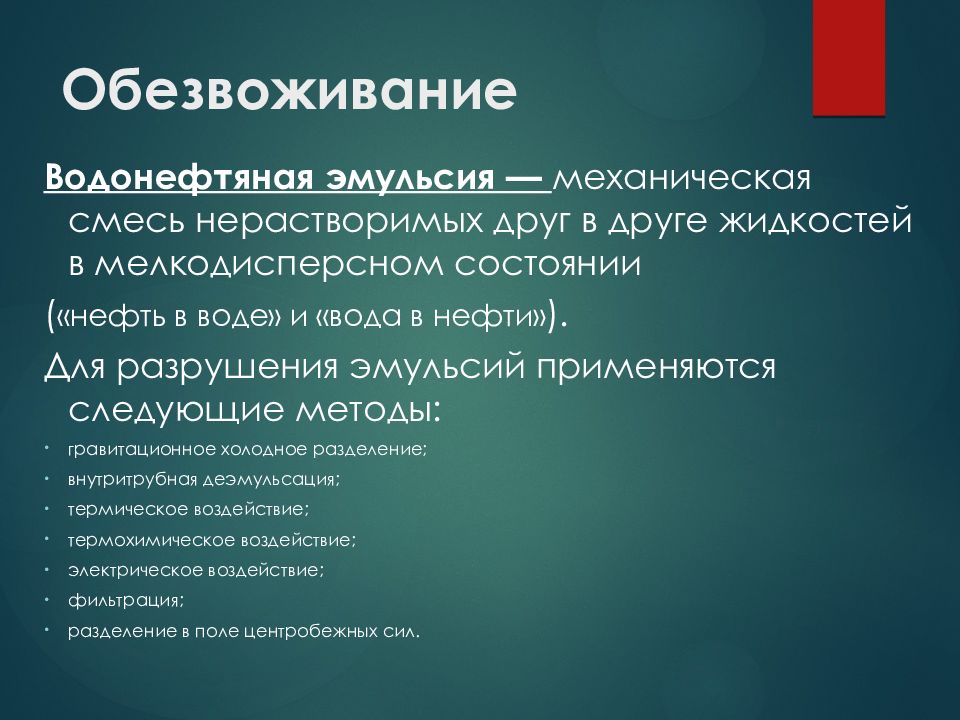

Водонефтяная эмульсия — механическая смесь нерастворимых друг в друге жидкостей в мелкодисперсном состоянии ( « нефть в воде» и «вода в нефти » ). Для разрушения эмульсий применяются следующие методы: гравитационное холодное разделение; внутритрубная деэмульсация; термическое воздействие; термохимическое воздействие; электрическое воздействие; фильтрация ; разделение в поле центробежных сил.

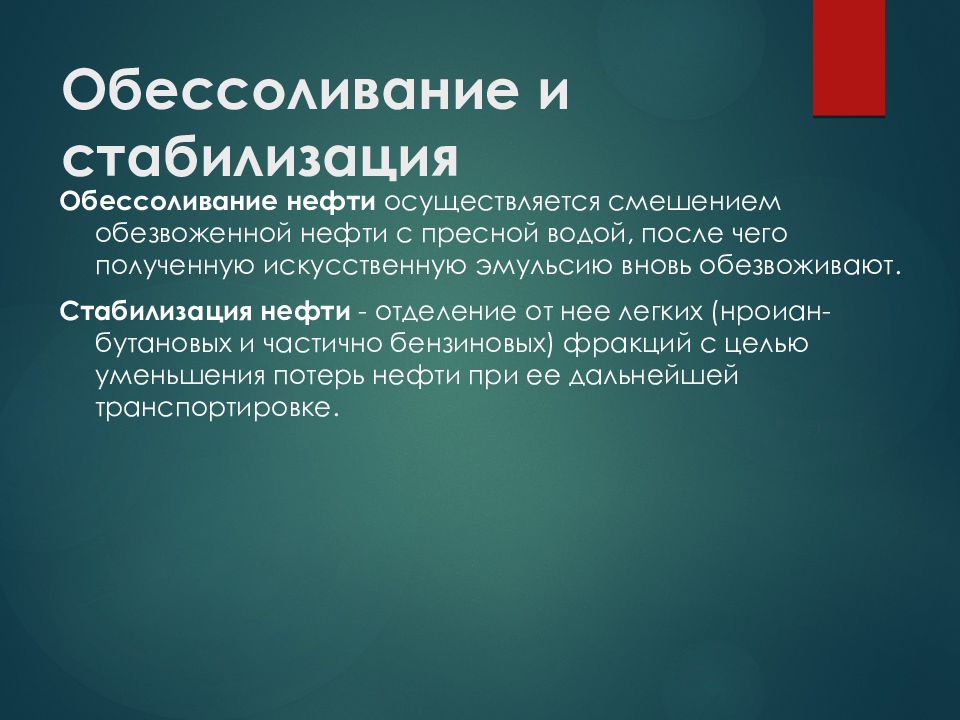

Обессоливание нефти осуществляется смешением обезвоженной нефти с пресной водой, после чего полученную искусственную эмульсию вновь обезвоживают. Стабилизация нефти - отделение от нее легких (нроиан-бутановых и частично бензиновых) фракций с целью уменьшения потерь нефти при ее дальнейшей транспортировке.

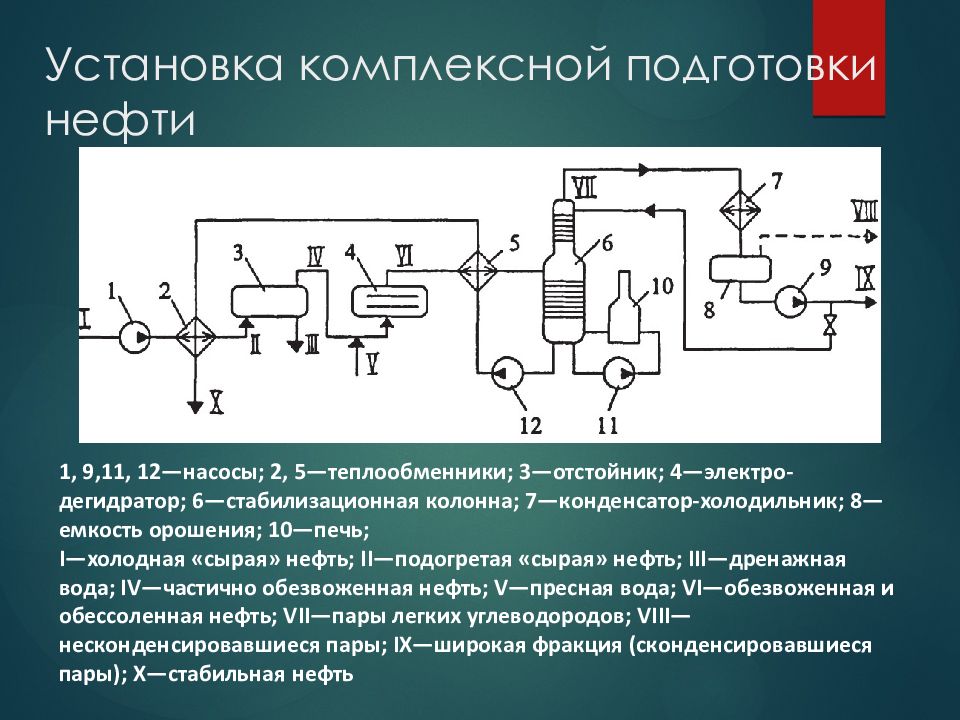

1, 9,11, 12—насосы; 2, 5—теплообменники; 3—отстойник; 4—электро-дегидратор; 6—стабилизационная колонна; 7—конденсатор-холодильник; 8—емкость орошения; 10—печь; I— холодная «сырая» нефть; II— подогретая «сырая» нефть; III— дренажная вода; IV— частично обезвоженная нефть; V— пресная вода; VI— обезвоженная и обессоленная нефть; VII— пары легких углеводородов; VIII— несконденсировавшиеся пары; IX— широкая фракция (сконденсировавшиеся пары); X— стабильная нефть
