Занятие 4

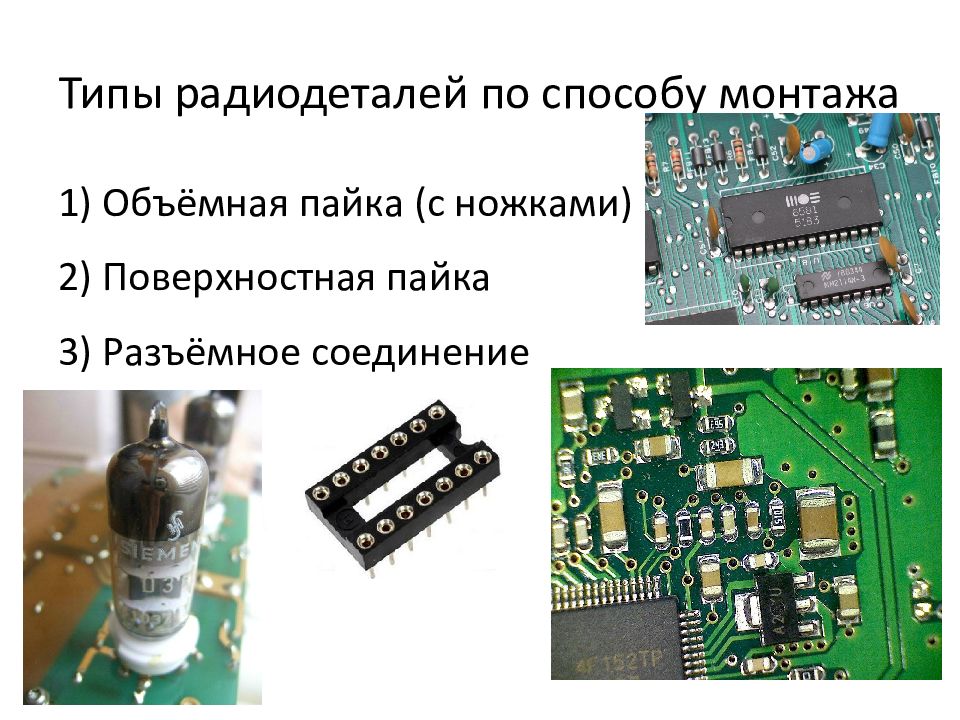

1) Объёмная пайка (с ножками) 2) Поверхностная пайка 3) Разъёмное соединение
1) Односторонние 2) Двухсторонние 3) Многослойные 4) Гибкие

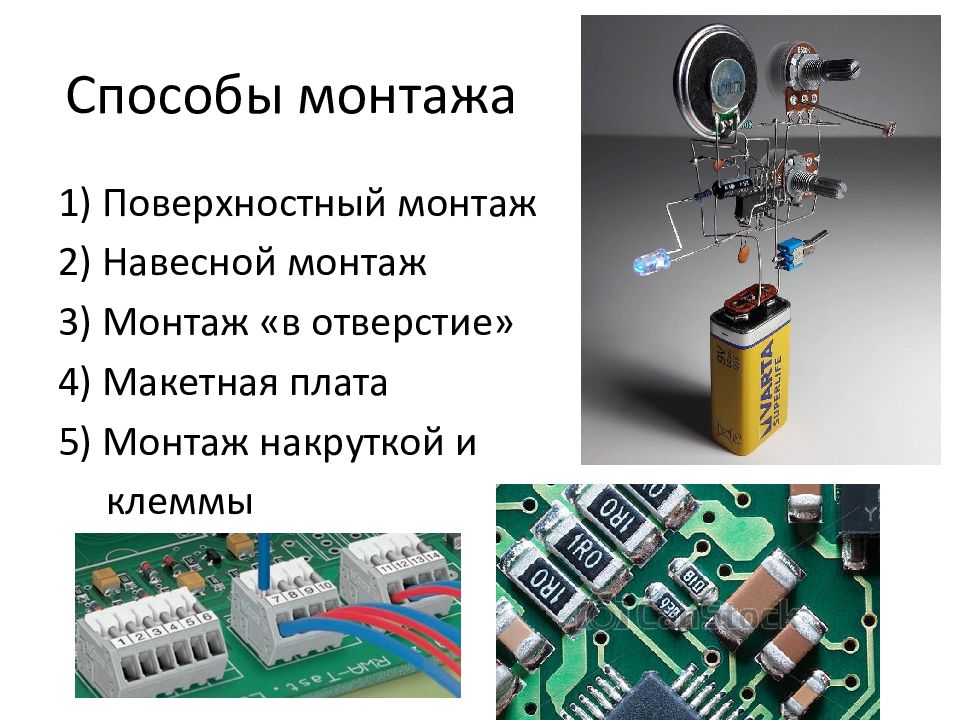

1) Поверхностный монтаж 2) Навесной монтаж 3) Монтаж «в отверстие» 4) Макетная плата 5) Монтаж накруткой и клеммы
Преимущества: Снижение массы и размеров Хорошая ремонтопригодность Не требует сверления отверстий Малая себестоимость Недостатки: Пайка вручную требует больше опыта, т.к. компоненты малого размера и их легко перегреть Большие перепады температур ведут к механическим повреждениям

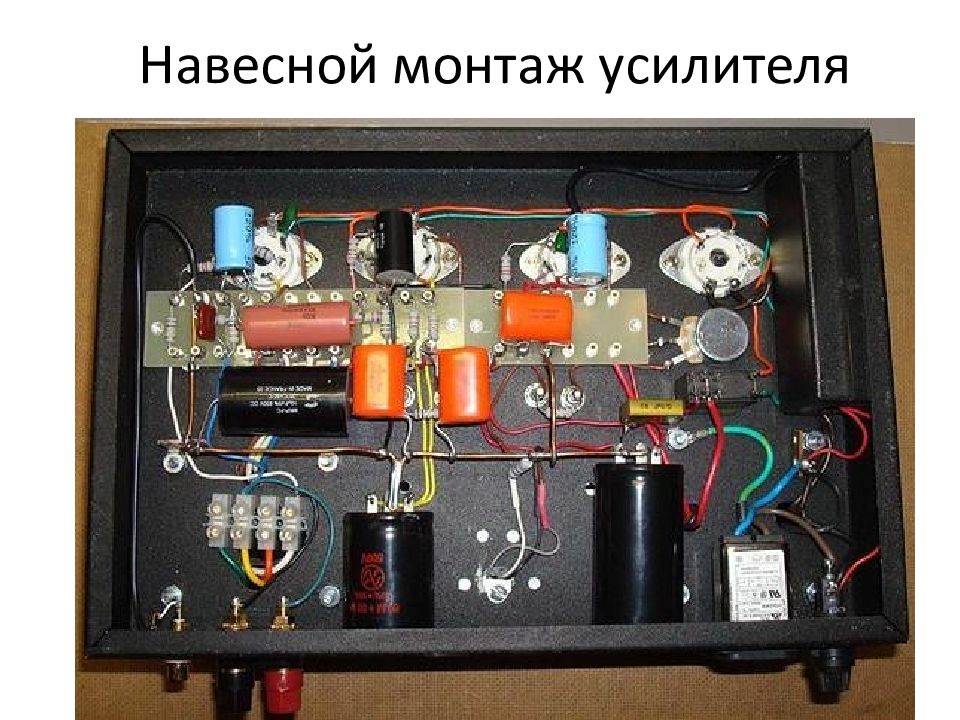

Навесной монтаж усилителя

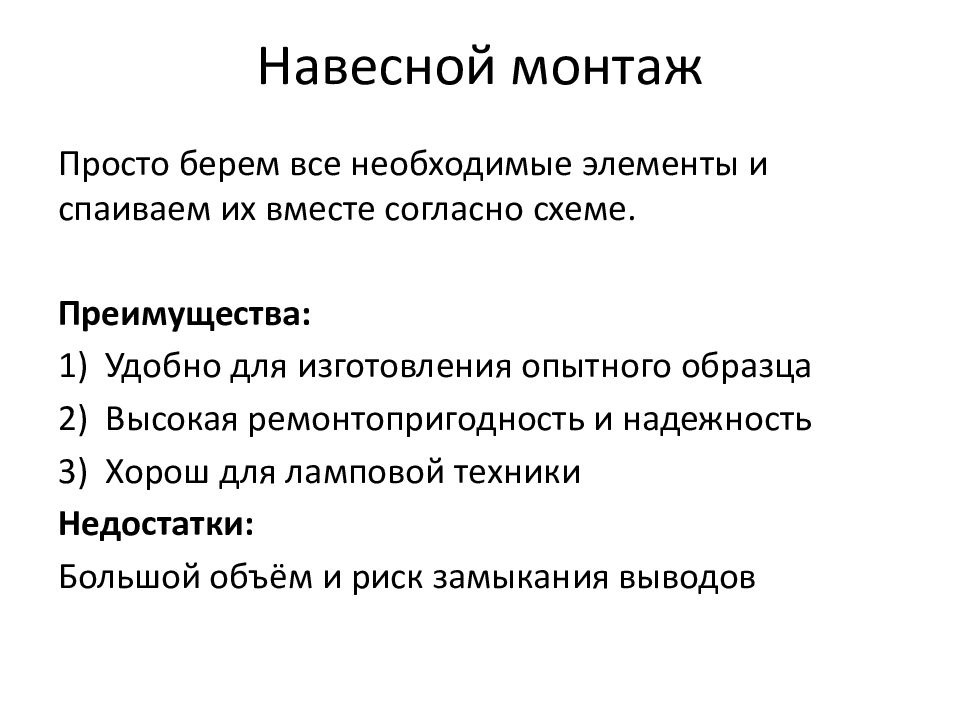

Просто берем все необходимые элементы и спаиваем их вместе согласно схеме. Преимущества: Удобно для изготовления опытного образца Высокая ремонтопригодность и надежность Хорош для ламповой техники Недостатки: Большой объём и риск замыкания выводов
Перед установкой элемента, его выводы необходимо отформовать ( загнуть особым образом )

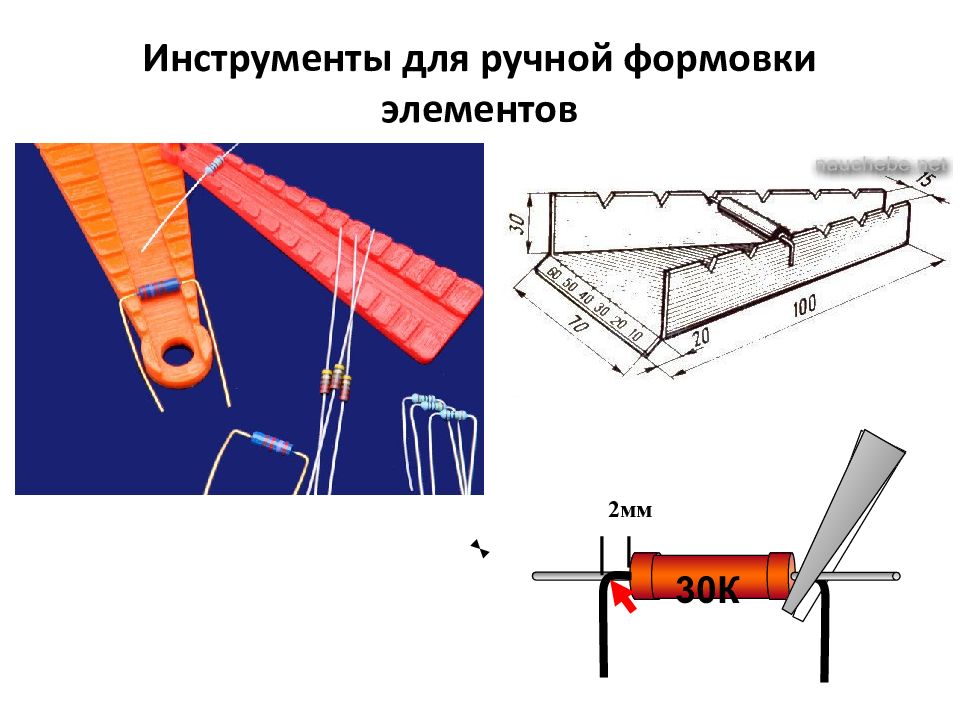

Инструменты для ручной формовки элементов 30К 2мм

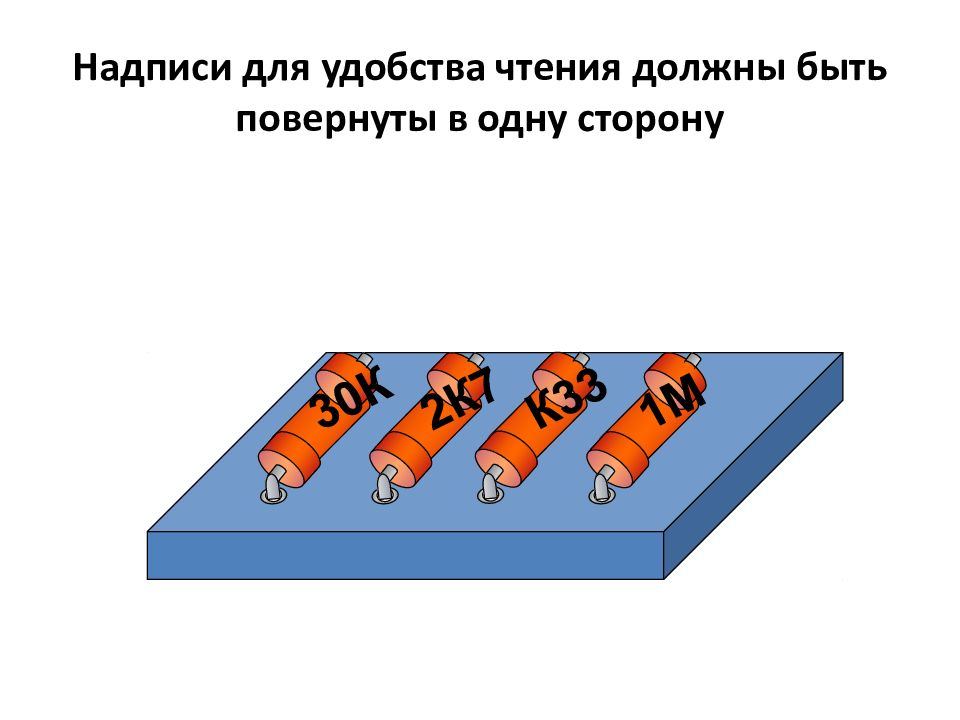

30К 2К7 К33 1М Надписи для удобства чтения должны быть повернуты в одну сторону

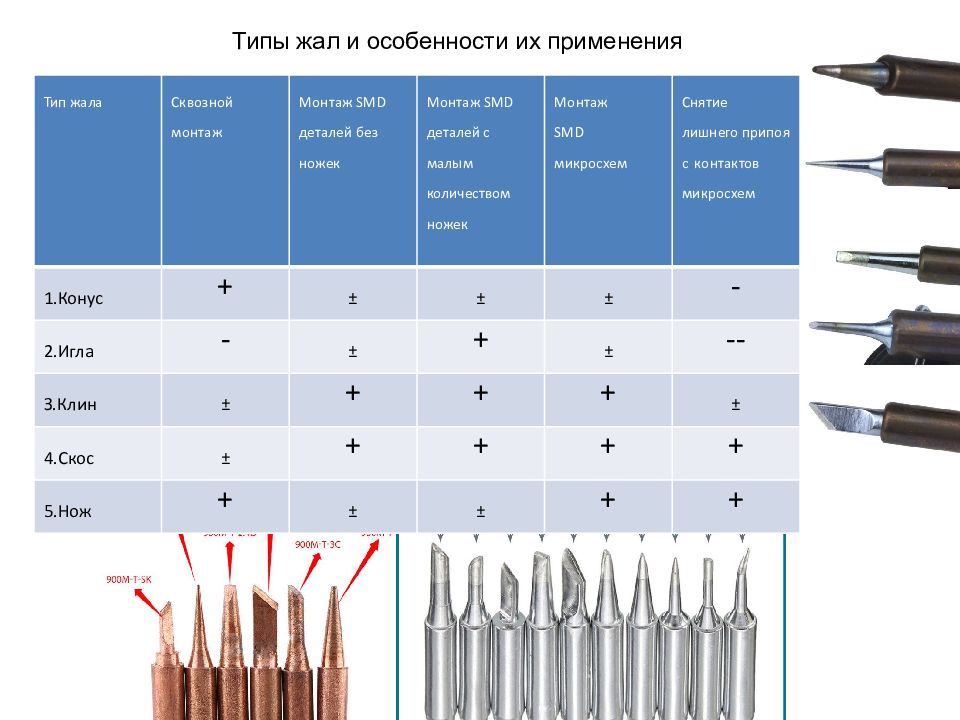

Типы жал и особенности их применения Тип жала Сквозной монтаж Монтаж SMD деталей без ножек Монтаж SMD деталей с малым количеством ножек Монтаж SMD микросхем Снятие лишнего припоя с контактов микросхем 1.Конус + ± ± ± - 2.Игла - ± + ± -- З.Клин ± + + + ± 4.Скос ± + + + + 5.Нож + ± ± + +

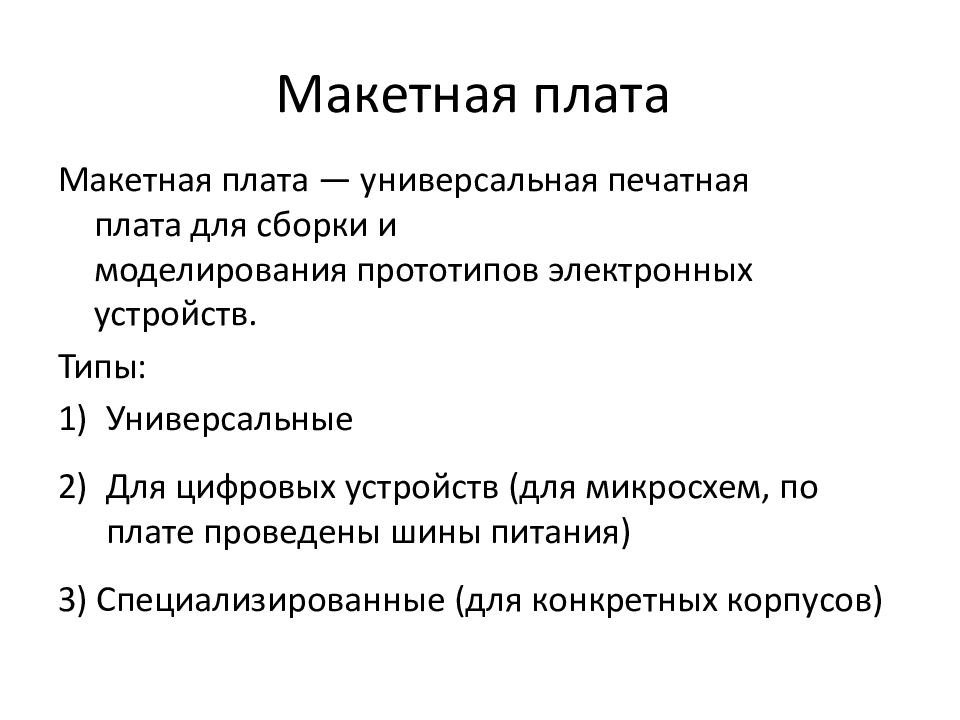

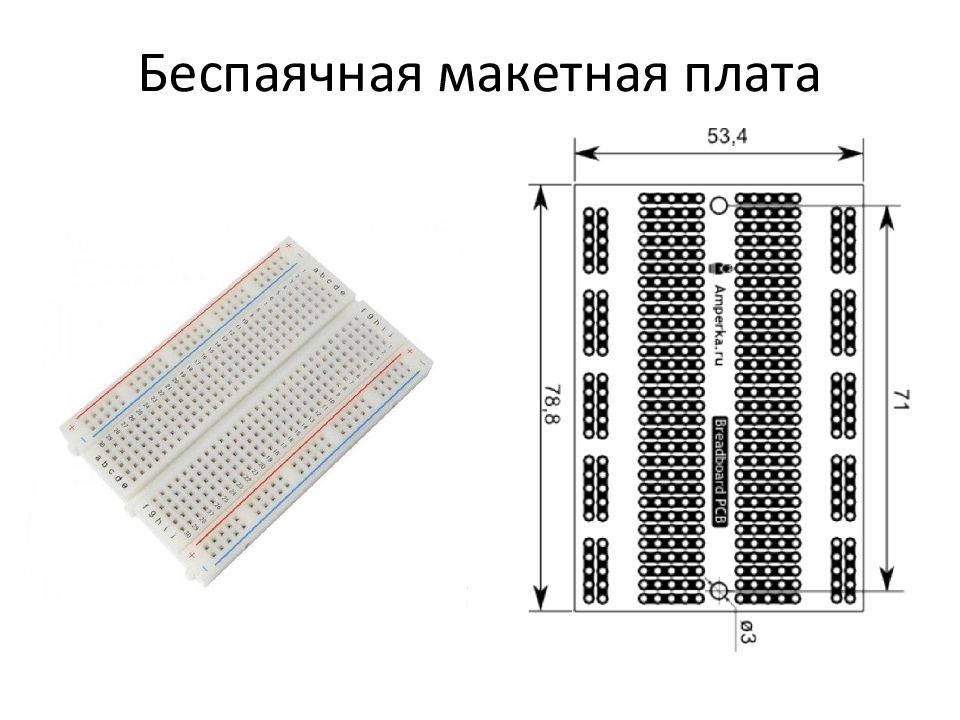

Макетная плата — универсальная печатная плата для сборки и моделирования прототипов электронных устройств. Типы: Универсальные Для цифровых устройств (для микросхем, по плате проведены шины питания) 3) Специализированные (для конкретных корпусов)
«Слепыш» – универсальная макетная плата, предназначенная для отладки устройства. Макетная плата для разных типов корпусов микросхем

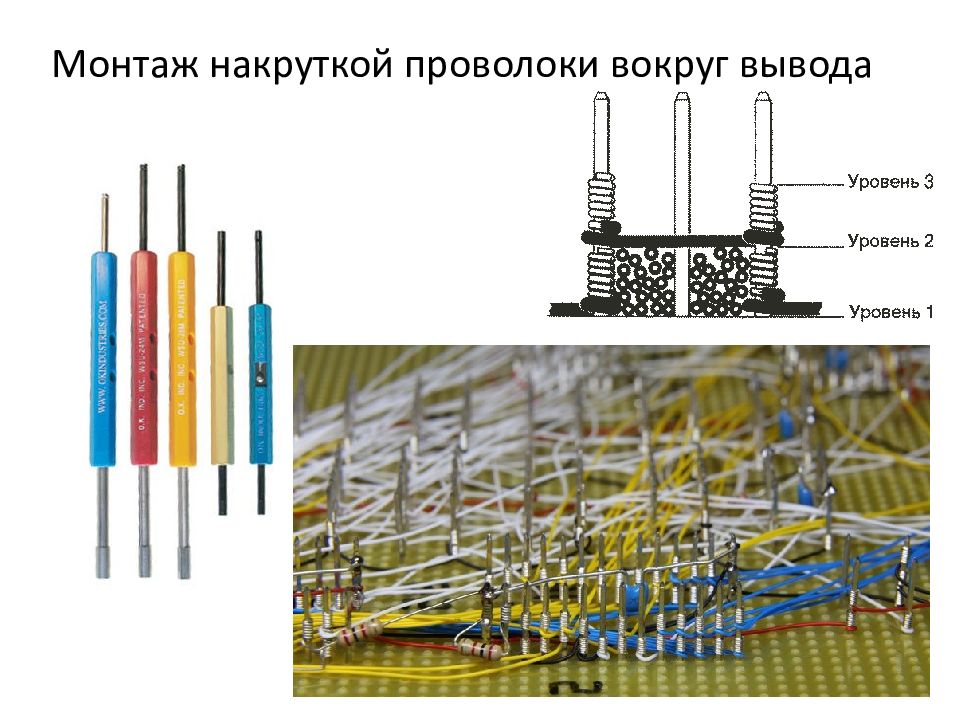

Монтаж накруткой проволоки вокруг вывода

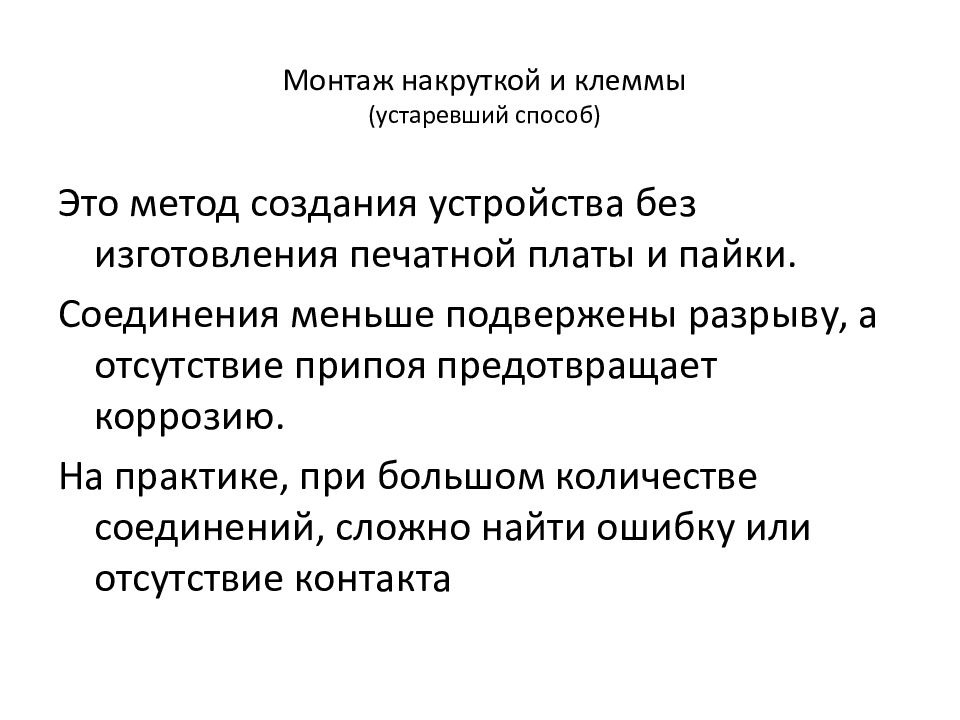

Это метод создания устройства без изготовления печатной платы и пайки. Соединения меньше подвержены разрыву, а отсутствие припоя предотвращает коррозию. На практике, при большом количестве соединений, сложно найти ошибку или отсутствие контакта

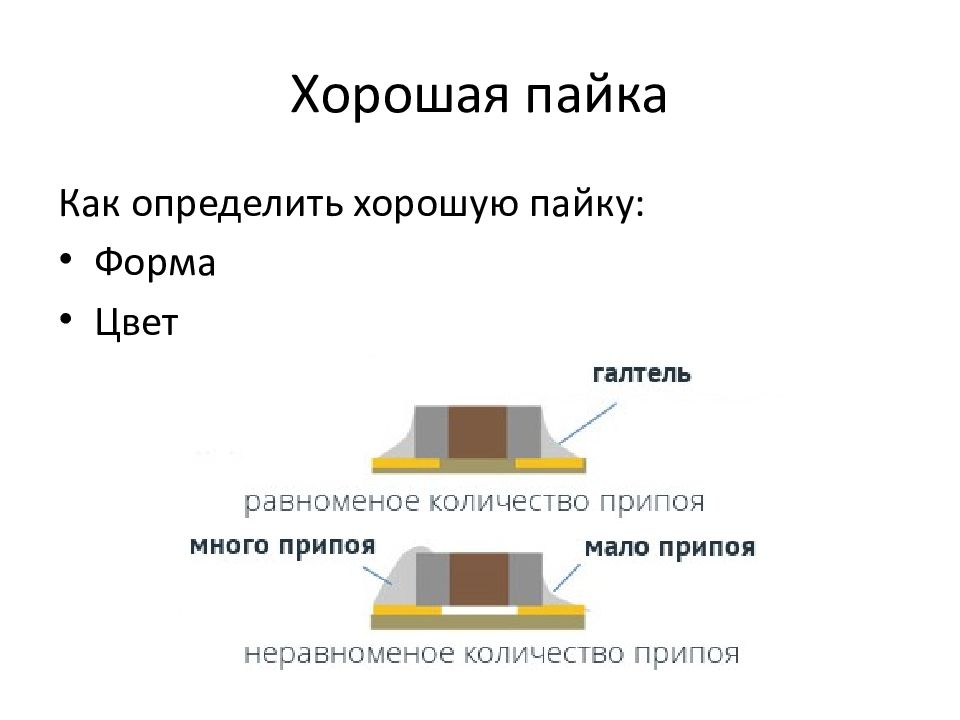

Как определить хорошую пайку: Форма Цвет

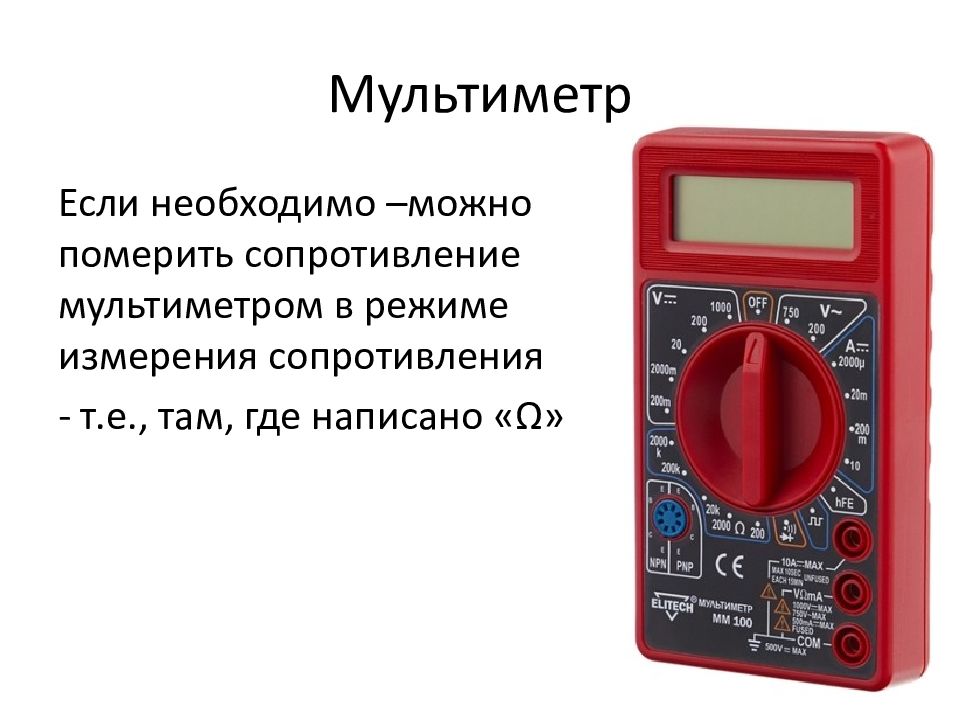

Если необходимо –можно померить сопротивление мультиметром в режиме измерения сопротивления - т.е., там, где написано « Ω »

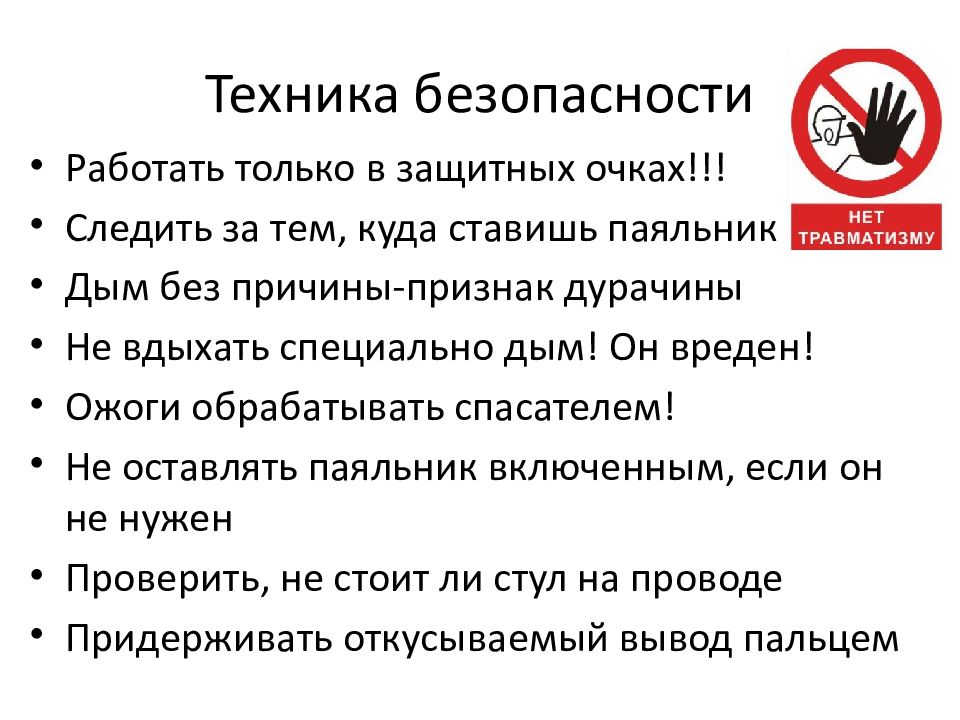

Работать только в защитных очках!!! Следить за тем, куда ставишь паяльник Дым без причины-признак дурачины Не вдыхать специально дым! Он вреден! Ожоги обрабатывать спасателем! Не оставлять паяльник включенным, если он не нужен Проверить, не стоит ли стул на проводе Придерживать откусываемый вывод пальцем

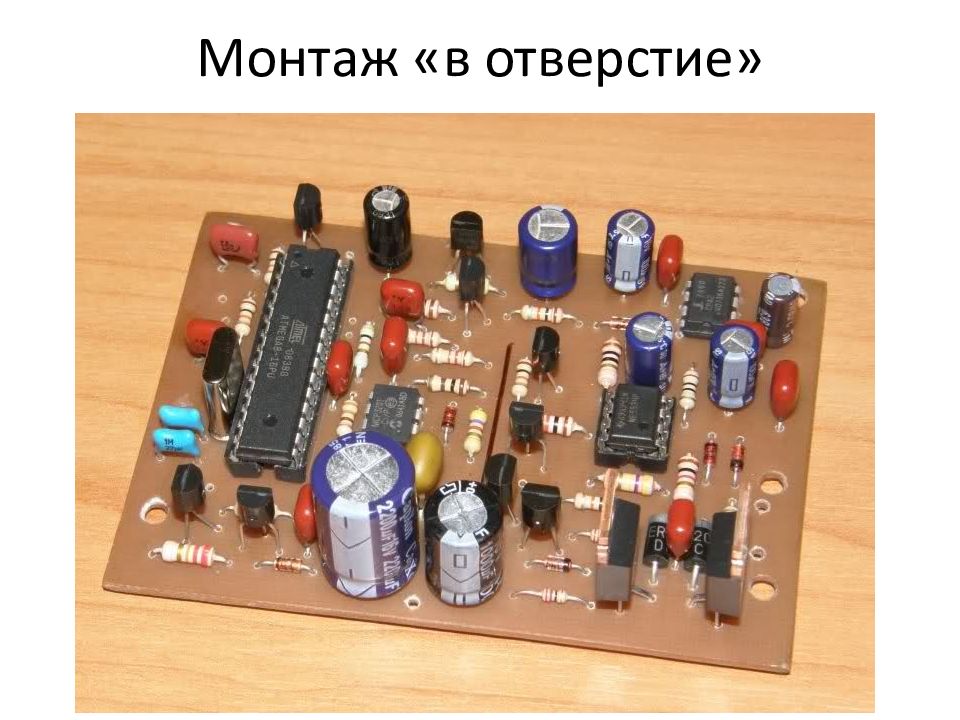

Провести монтаж «в отверстие» (оба варианта) Провести формовку компонента Зачистить выводы (при необходимости) Провести пайку

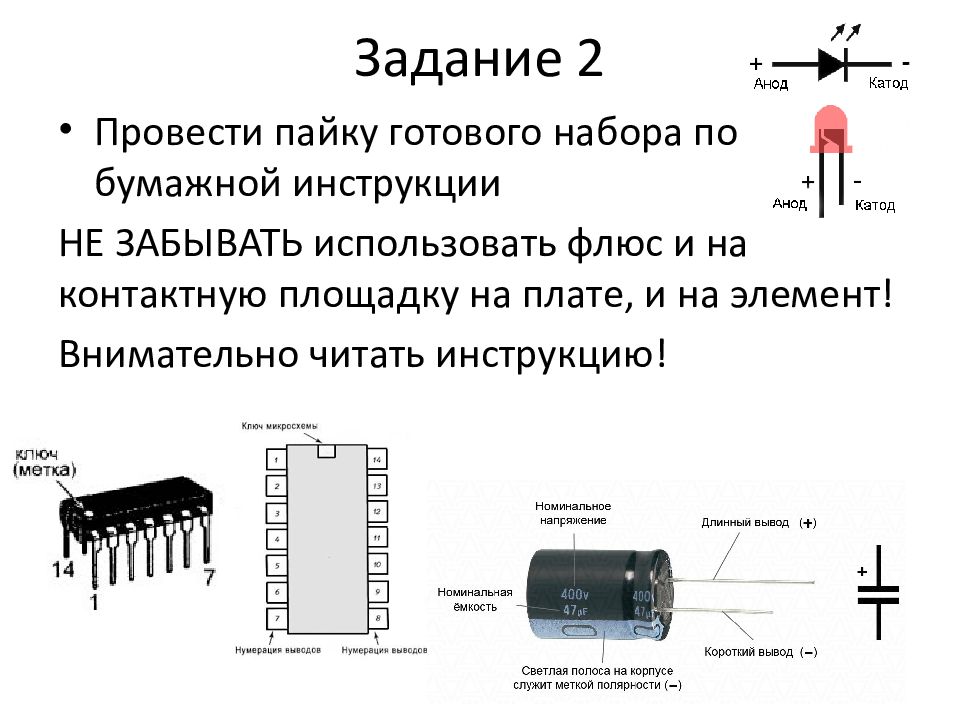

Провести пайку готового набора по бумажной инструкции НЕ ЗАБЫВАТЬ использовать флюс и на контактную площадку на плате, и на элемент! Внимательно читать инструкцию!
