ТЕХНИЧЕСКАЯ ПОДГОТОВКА Преподаватель подполковник Бахуревич Виктор Степанович

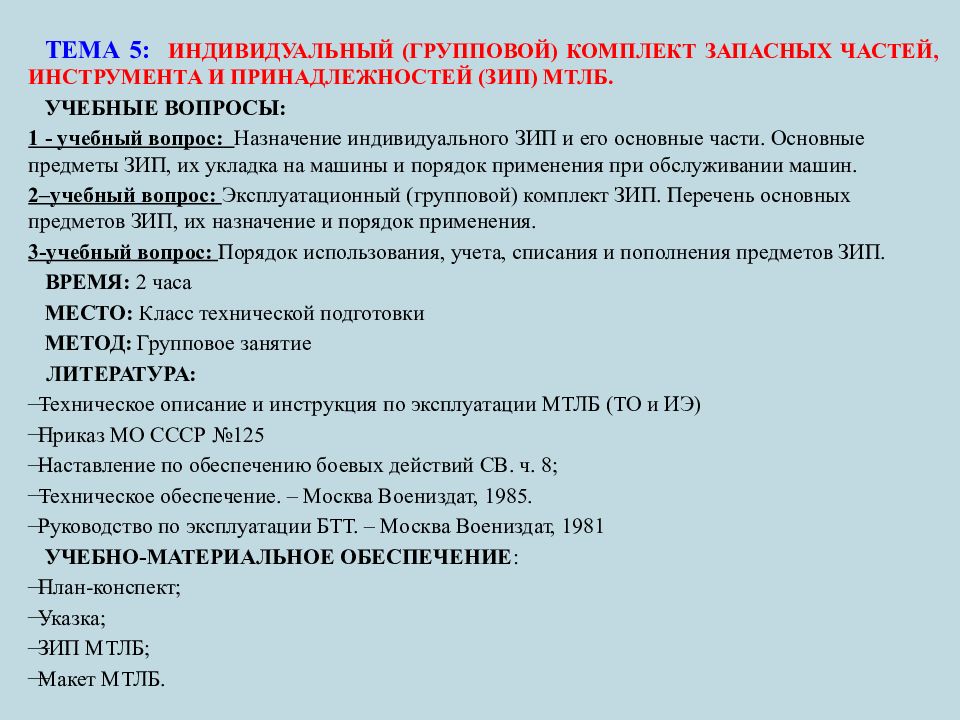

ТЕМА 5: ИНДИВИДУАЛЬНЫЙ (ГРУППОВОЙ) КОМПЛЕКТ ЗАПАСНЫХ ЧАСТЕЙ, ИНСТРУМЕНТА И ПРИНАДЛЕЖНОСТЕЙ (ЗИП) МТЛБ. УЧЕБНЫЕ ВОПРОСЫ: 1 - учебный вопрос: Назначение индивидуального ЗИП и его основные части. Основные предметы ЗИП, их укладка на машины и порядок применения при обслуживании машин. 2–учебный вопрос: Эксплуатационный (групповой) комплект ЗИП. Перечень основных предметов ЗИП, их назначение и порядок применения. 3-учебный вопрос: Порядок использования, учета, списания и пополнения предметов ЗИП. ВРЕМЯ : 2 часа МЕСТО: Класс технической подготовки МЕТОД: Групповое занятие ЛИТЕРАТУРА: Техническое описание и инструкция по эксплуатации МТЛБ (ТО и ИЭ) Приказ МО СССР №125 Наставление по обеспечению боевых действий СВ. ч. 8; Техническое обеспечение. – Москва Воениздат, 1985. Руководство по эксплуатации БТТ. – Москва Воениздат, 1981 УЧЕБНО-МАТЕРИАЛЬНОЕ ОБЕСПЕЧЕНИЕ : План-конспект ; Указка ; ЗИП МТЛБ; Макет МТЛБ.

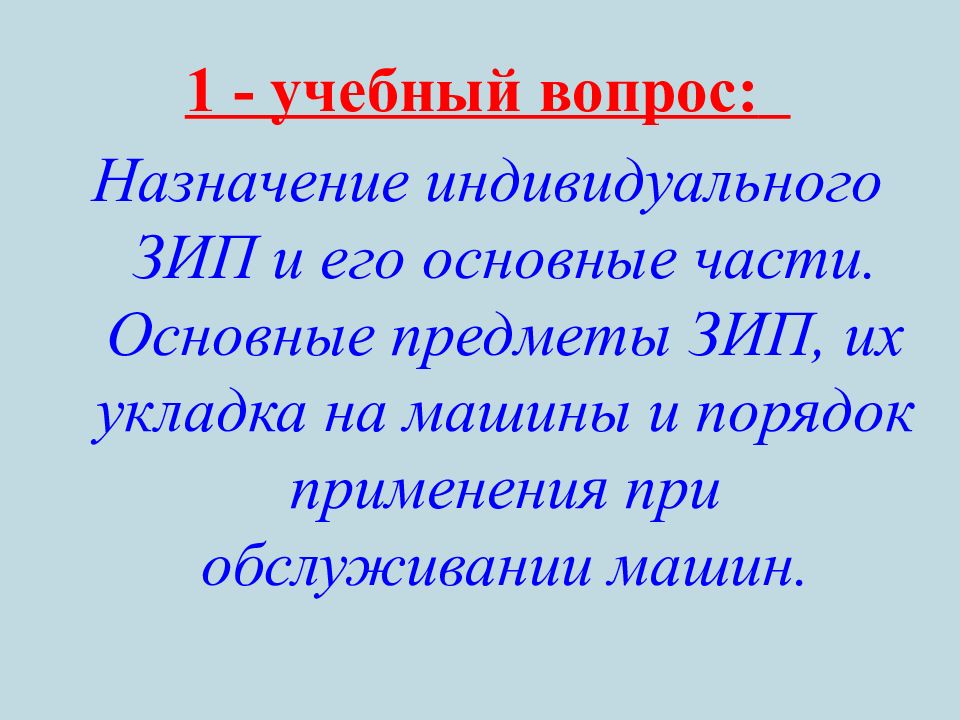

1 - учебный вопрос: Назначение индивидуального ЗИП и его основные части. Основные предметы ЗИП, их укладка на машины и порядок применения при обслуживании машин.

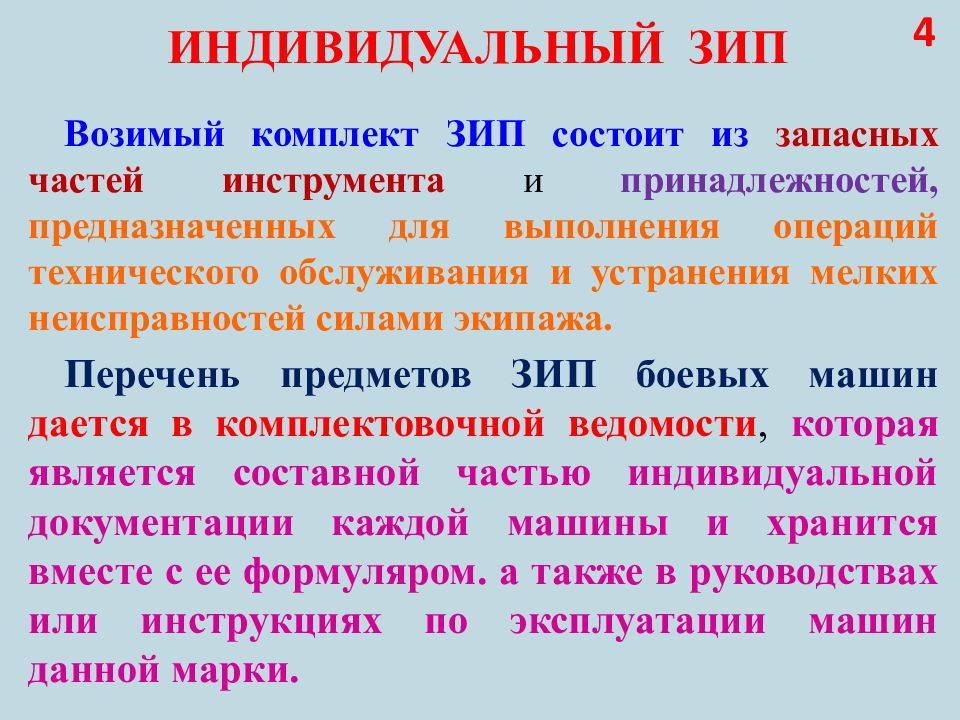

Возимый комплект ЗИП состоит из запасных частей инструмента и принадлежностей, предназначенных для выполнения операций технического обслуживания и устранения мелких неисправностей силами экипажа. Перечень предметов ЗИП боевых машин дается в комплектовочной ведомости, которая является составной частью индивидуальной документации каждой машины и хранится вместе с ее формуляром. а также в руководствах или инструкциях по эксплуатации машин данной марки. 4

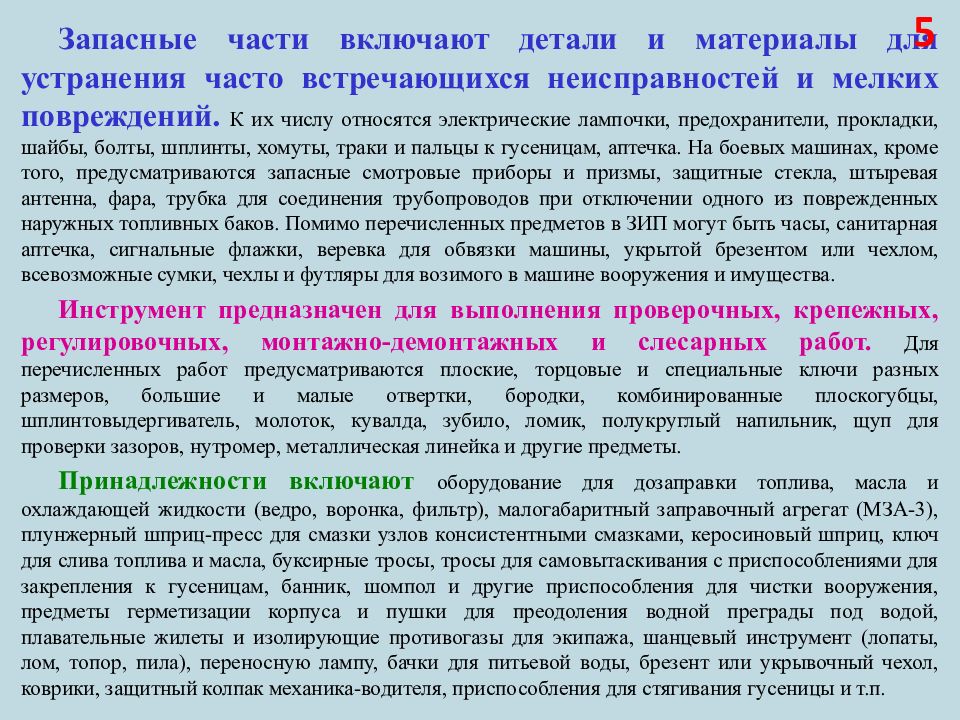

Запасные части включают детали и материалы для устранения часто встречающихся неисправностей и мелких повреждений. К их числу относятся электрические лампочки, предохранители, прокладки, шайбы, болты, шплинты, хомуты, траки и пальцы к гусеницам, аптечка. На боевых машинах, кроме того, предусматриваются запасные смотровые приборы и призмы, защитные стекла, штыревая антенна, фара, трубка для соединения трубопроводов при отключении одного из поврежденных наружных топливных баков. Помимо перечисленных предметов в ЗИП могут быть часы, санитарная аптечка, сигнальные флажки, веревка для обвязки машины, укрытой брезентом или чехлом, всевозможные сумки, чехлы и футляры для возимого в машине вооружения и имущества. Инструмент предназначен для выполнения проверочных, крепежных, регулировочных, монтажно-демонтажных и слесарных работ. Для перечисленных работ предусматриваются плоские, торцовые и специальные ключи разных размеров, большие и малые отвертки, бородки, комбинированные плоскогубцы, шплинтовыдергиватель, молоток, кувалда, зубило, ломик, полукруглый напильник, щуп для проверки зазоров, нутромер, металлическая линейка и другие предметы. Принадлежности включают оборудование для дозаправки топлива, масла и охлаждающей жидкости (ведро, воронка, фильтр), малогабаритный заправочный агрегат (МЗА-3), плунжерный шприц-пресс для смазки узлов консистентными смазками, керосиновый шприц, ключ для слива топлива и масла, буксирные тросы, тросы для самовытаскивания с приспособлениями для закрепления к гусеницам, банник, шомпол и другие приспособления для чистки вооружения, предметы герметизации корпуса и пушки для преодоления водной преграды под водой, плавательные жилеты и изолирующие противогазы для экипажа, шанцевый инструмент (лопаты, лом, топор, пила), переносную лампу, бачки для питьевой воды, брезент или укрывочный чехол, коврики, защитный колпак механика-водителя, приспособления для стягивания гусеницы и т.п. 5
техническое обслуживание агрегатов, систем, механизмов и вооружения машины; текущий ремонт ходовой части и других механизмов с заменой отдельных поврежденных деталей; самовытаскивание машины при легких застреваниях и буксовании ; герметизация корпуса перед преодолением водной преграды ; зачехление оборудования и укрытие машины. 6

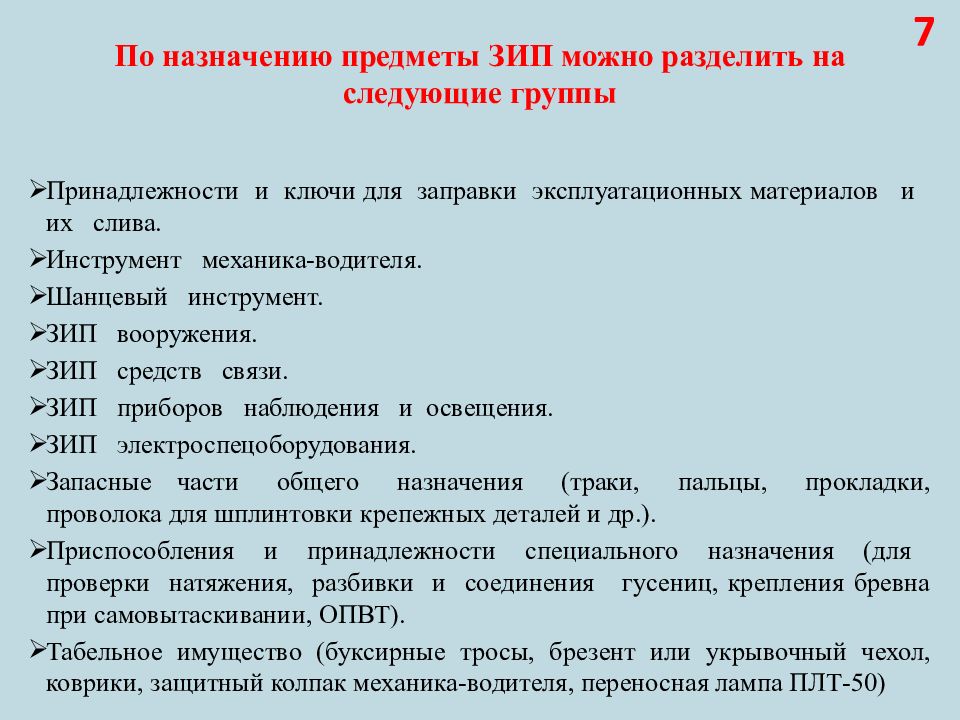

Принадлежности и ключи для заправки эксплуатационных материалов и их слива. Инструмент механика-водителя. Шанцевый инструмент. ЗИП вооружения. ЗИП средств связи. ЗИП приборов наблюдения и освещения. ЗИП электроспецоборудования. Запасные части общего назначения (траки, пальцы, прокладки, проволока для шплинтовки крепежных деталей и др.). Приспособления и принадлежности специального назначения (для проверки натяжения, разбивки и соединения гусениц, крепления бревна при самовытаскивании, ОПВТ). Табельное имущество (буксирные тросы, брезент или укрывочный чехол, коврики, защитный колпак механика-водителя, переносная лампа ПЛТ-50) 7

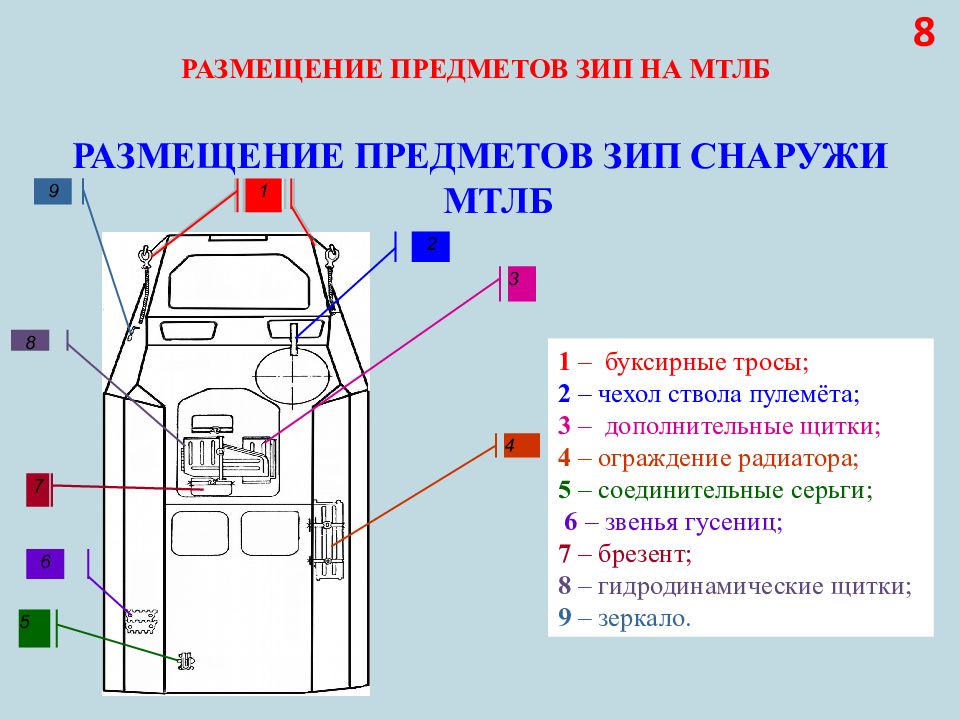

РАЗМЕЩЕНИЕ ПРЕДМЕТОВ ЗИП СНАРУЖИ МТЛБ 1 5 6 7 8 2 4 9 3 1 – буксирные тросы; 2 – чехол ствола пулемёта; 3 – дополнительные щитки; 4 – ограждение радиатора; 5 – соединительные серьги; 6 – звенья гусениц; 7 – брезент; 8 – гидродинамические щитки; 9 – зеркало. 8

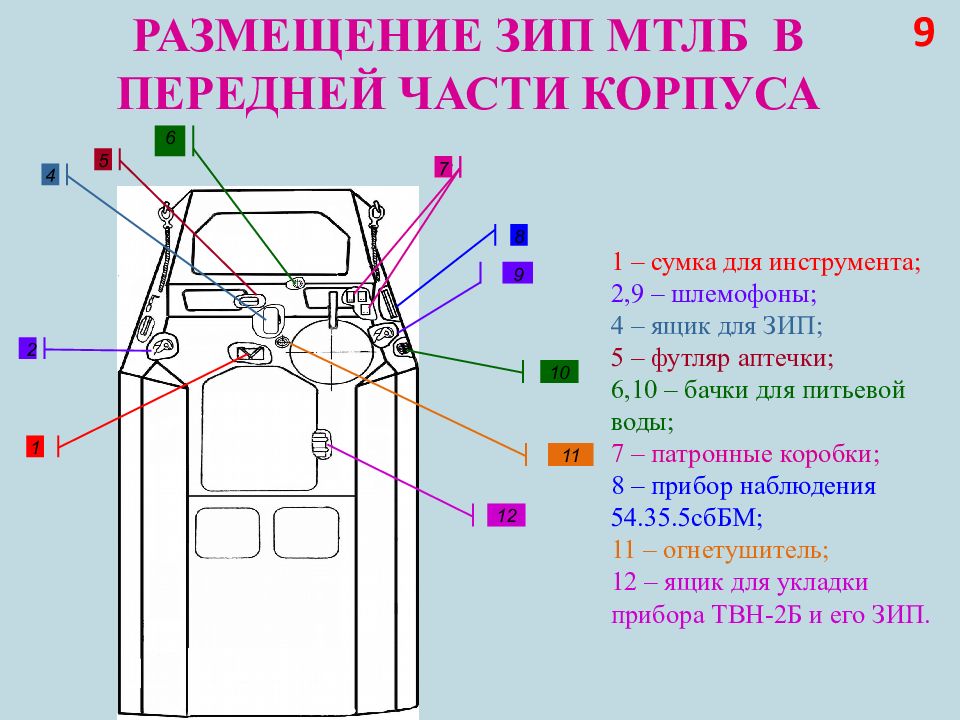

2 12 6 4 1 11 5 9 10 3 7 8 1 – сумка для инструмента; 2,9 – шлемофоны; 4 – ящик для ЗИП; 5 – футляр аптечки; 6,10 – бачки для питьевой воды; 7 – патронные коробки; 8 – прибор наблюдения 54.35.5сбБМ; 11 – огнетушитель; 12 – ящик для укладки прибора ТВН-2Б и его ЗИП. 9

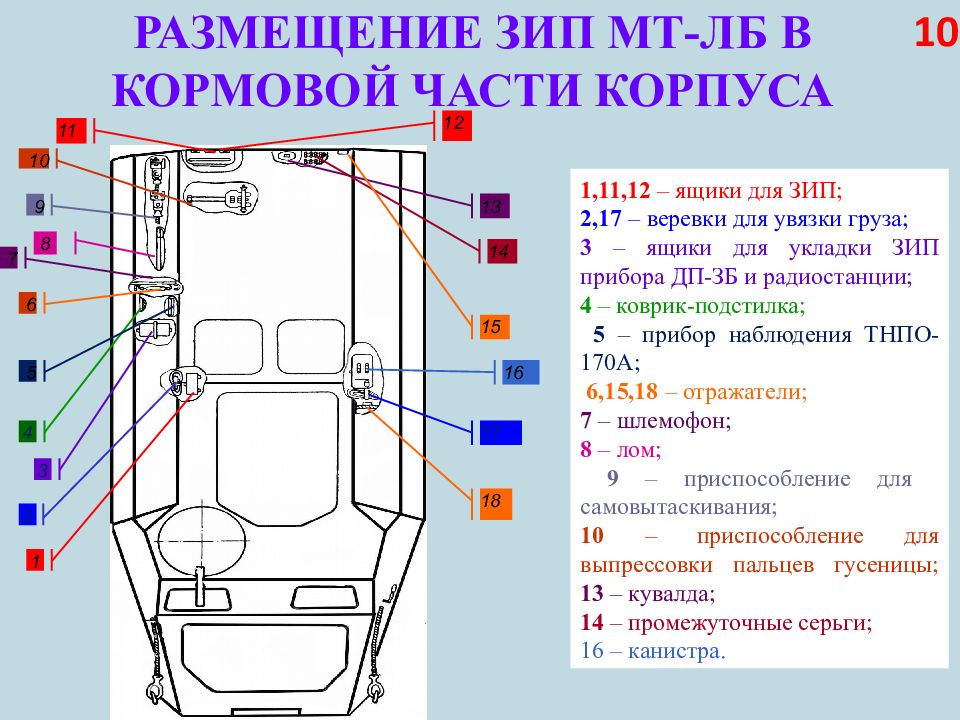

1 3 2 4 5 7 8 9 10 11 12 13 16 17 18 14 6 15 1,11,12 – ящики для ЗИП; 2,17 – веревки для увязки груза; 3 – ящики для укладки ЗИП прибора ДП-ЗБ и радиостанции; 4 – коврик-подстилка; 5 – прибор наблюдения ТНПО-170А; 6,15,18 – отражатели; 7 – шлемофон; 8 – лом; 9 – приспособление для самовытаскивания; 10 – приспособление для выпрессовки пальцев гусеницы; 13 – кувалда; 14 – промежуточные серьги; 16 – канистра. 1 10
1 – канистра; 2 – удлинитель воздухозаборной трубы; 3,5 – ящики для ЗИП; 4 – нагнетатель для масла; 6 – пенал для укладки ЗИП электрооборудования, прокладки головки блока цилиндров двигателя, штырей антенны радиостанции. 1 2 3 4 5 6 11

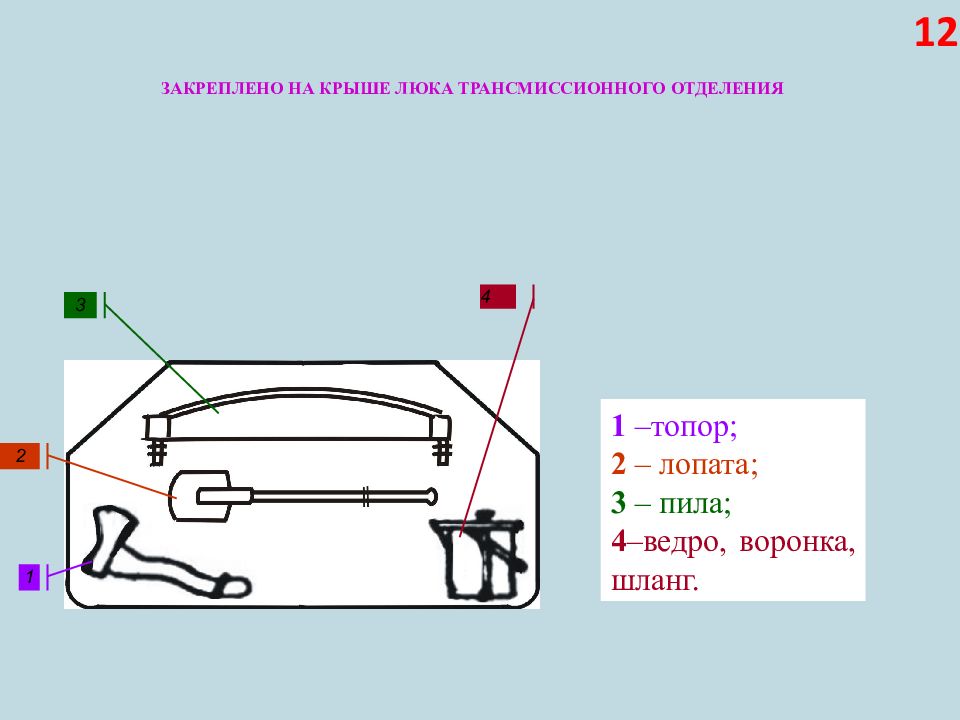

1 2 3 4 1 –топор; 2 – лопата; 3 – пила; 4 –ведро, воронка, шланг. 12

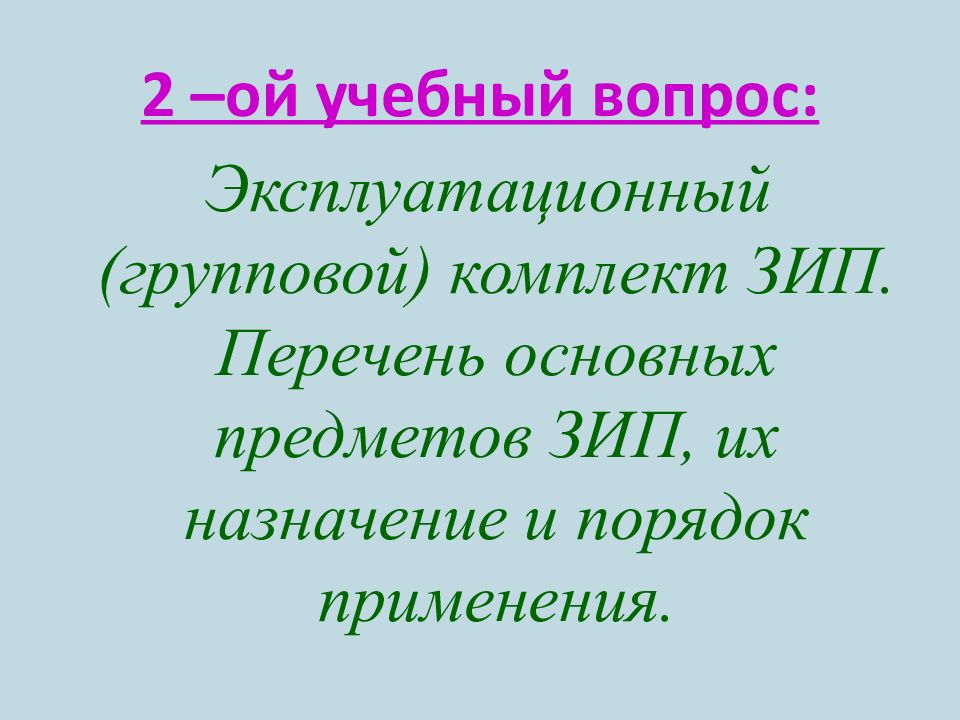

2 –ой учебный вопрос : Эксплуатационный (групповой) комплект ЗИП. Перечень основных предметов ЗИП, их назначение и порядок применения.

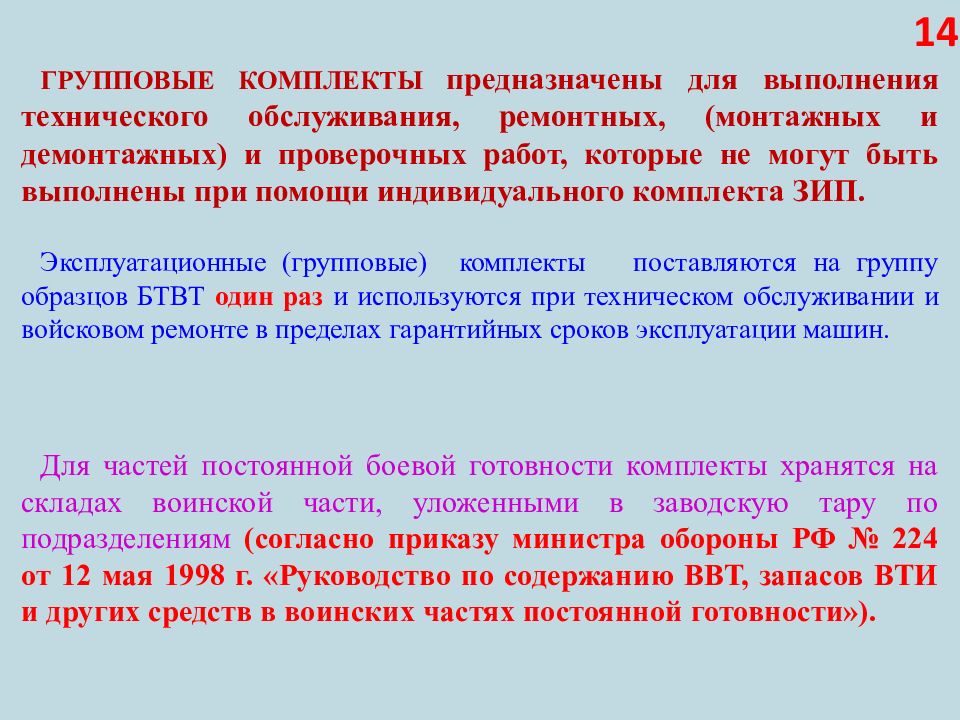

ГРУППОВЫЕ КОМПЛЕКТЫ предназначены для выполнения технического обслуживания, ремонтных, (монтажных и демонтажных) и проверочных работ, которые не могут быть выполнены при помощи индивидуального комплекта ЗИП. Эксплуатационные (групповые) комплекты поставляются на группу образцов БТВТ один раз и используются при техническом обслуживании и войсковом ремонте в пределах гарантийных сроков эксплуатации машин. Для частей постоянной боевой готовности комплекты хранятся на складах воинской части, уложенными в заводскую тару по подразделениям (согласно приказу министра обороны РФ № 224 от 12 мая 1998 г. «Руководство по содержанию ВВТ, запасов ВТИ и других средств в воинских частях постоянной готовности»). 14

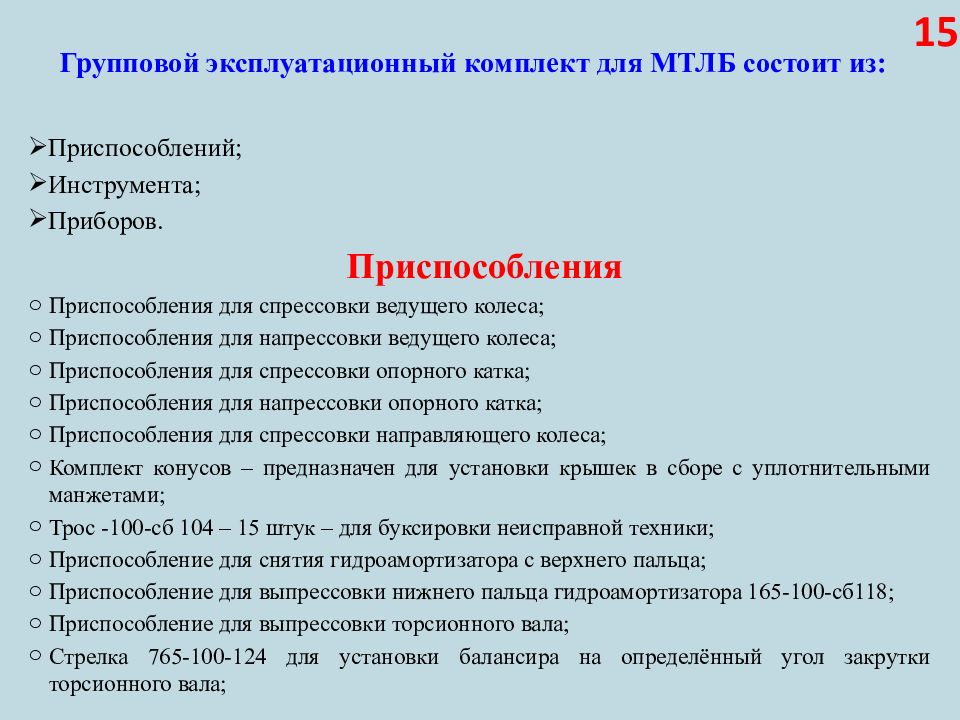

Приспособлений ; Инструмента; Приборов. Приспособления Приспособления для спрессовки ведущего колеса; Приспособления для напрессовки ведущего колеса; Приспособления для спрессовки опорного катка; Приспособления для напрессовки опорного катка; Приспособления для спрессовки направляющего колеса; Комплект конусов – предназначен для установки крышек в сборе с уплотнительными манжетами; Трос -100-сб 104 – 15 штук – для буксировки неисправной техники; Приспособление для снятия гидроамортизатора с верхнего пальца; Приспособление для выпрессовки нижнего пальца гидроамортизатора 165-100-сб118; Приспособление для выпрессовки торсионного вала; Стрелка 765-100-124 для установки балансира на определённый угол закрутки торсионного вала; 15

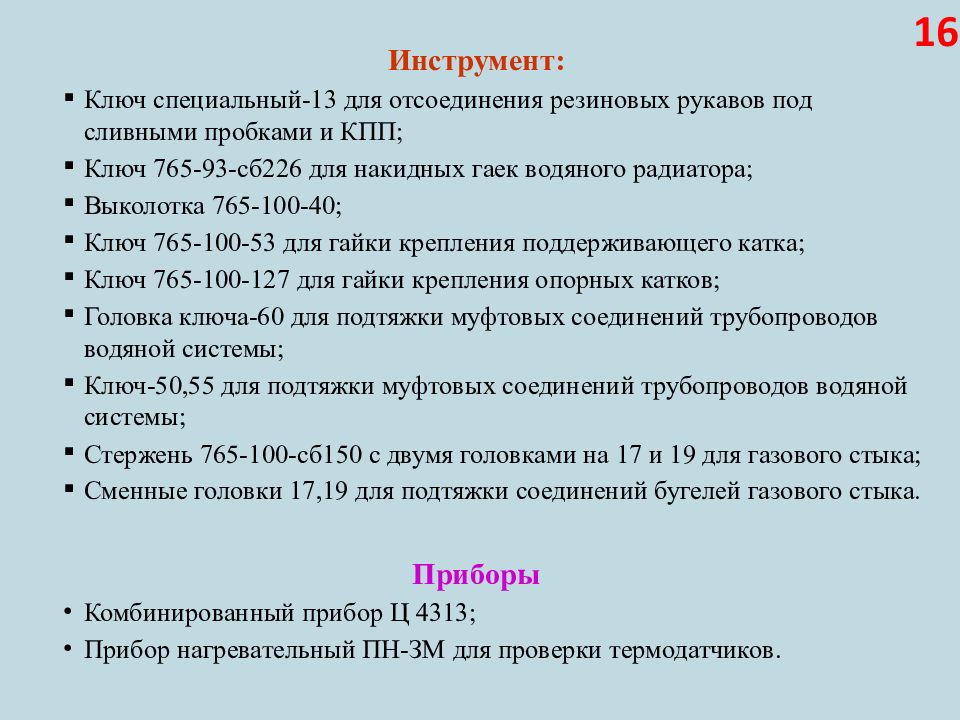

Инструмент: Ключ специальный-13 для отсоединения резиновых рукавов под сливными пробками и КПП; Ключ 765-93-сб226 для накидных гаек водяного радиатора; Выколотка 765-100-40; Ключ 765-100-53 для гайки крепления поддерживающего катка; Ключ 765-100-127 для гайки крепления опорных катков; Головка ключа-60 для подтяжки муфтовых соединений трубопроводов водяной системы; Ключ-50,55 для подтяжки муфтовых соединений трубопроводов водяной системы; Стержень 765-100-сб150 с двумя головками на 17 и 19 для газового стыка; Сменные головки 17,19 для подтяжки соединений бугелей газового стыка. Приборы Комбинированный прибор Ц 4313; Прибор нагревательный ПН-ЗМ для проверки термодатчиков. 16

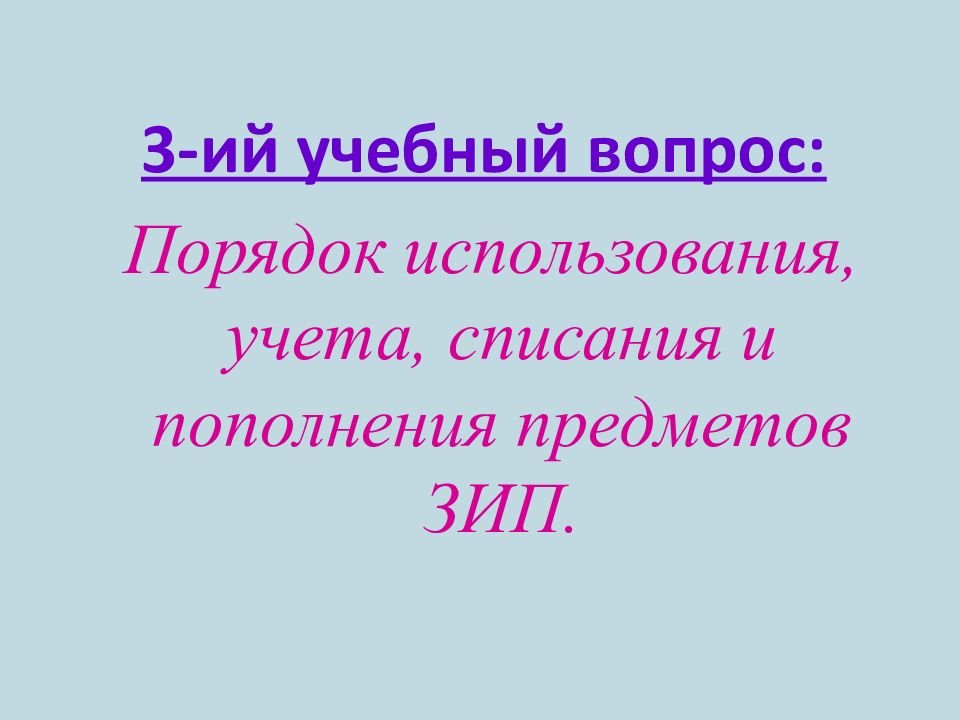

3-ий учебный вопрос : Порядок использования, учета, списания и пополнения предметов ЗИП.

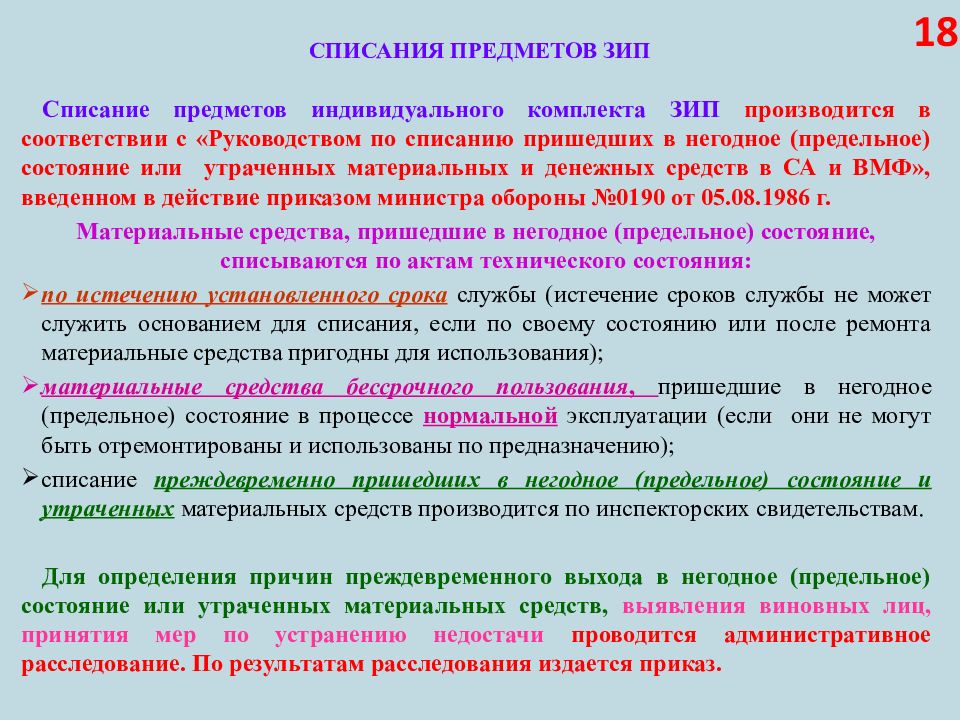

Списание предметов индивидуального комплекта ЗИП производится в соответствии с «Руководством по списанию пришедших в негодное (предельное) состояние или утраченных материальных и денежных средств в СА и ВМФ», введенном в действие приказом министра обороны №0190 от 05.08.1986 г. Материальные средства, пришедшие в негодное (предельное) состояние, списываются по актам технического состояния: по истечению установленного срока службы (истечение сроков службы не может служить основанием для списания, если по своему состоянию или после ремонта материальные средства пригодны для использования); материальные средства бессрочного пользования, пришедшие в негодное (предельное) состояние в процессе нормальной эксплуатации (если они не могут быть отремонтированы и использованы по предназначению); списание преждевременно пришедших в негодное (предельное) состояние и утраченных материальных средств производится по инспекторских свидетельствам. Для определения причин преждевременного выхода в негодное (предельное) состояние или утраченных материальных средств, выявления виновных лиц, принятия мер по устранению недостачи проводится административное расследование. По результатам расследования издается приказ. 18
За ущерб, причиненный по неосторожности при исполнении обязанностей военной службы, несут материальную ответственность в размере причиненного ими ущерба, но не более: военнослужащие по контракту - одного оклада месячного денежного содержания и одной месячной надбавки за выслугу лет; военнослужащие по призыву - двух окладов месячного денежного содержания. Указанные величины удержания применяются при возмещении ущерба за исключением случаев, когда «Федеральным законом о материальной ответственности военнослужащих» и другими нормативными правовыми актами Российской Федерации для военнослужащих установлены иные размеры материальной ответственности. 19
Командиры (начальники) несут материальную ответственность в размере причиненного ущерба, но не более одного оклада месячного содержания и одной месячной надбавки за выслугу лет в случаях: нарушения своими приказами (распоряжениями) установленного порядка учета, хранения, использования, расходования, перевозки имущества; непринятия необходимых мер к предотвращению хищения, уничтожения, повреждения, порчи имущества, что повлекло к причинению ущерба; непринятия необходимых мер к возмещению виновными лицами причиненного материального ущерба. 20
Военнослужащие несут материальную ответственность в полном размере ущерба в случаях, когда ущерб причинен: военнослужащим, которому имущество было передано под отчет для хранения, перевозки, выдачи, пользования и других целей; действиями (бездействием) военнослужащего, содержащими признаки состава преступления, предусмотренного уголовным законодательством Российской Федерации; в результате хищения, умышленных уничтожения, повреждения, порчи, незаконных расходования или использования имущества либо иных умышленных действий (бездействия) независимо от того, содержат ли они признаки состава преступления, предусмотренного уголовным законодательством Российской Федерации; умышленными действиями военнослужащих, повлекшими затраты на лечение в военно-медицинских учреждениях и учреждениях здравоохранения военнослужащих, пострадавших в результате этих действий; военнослужащим, добровольно приведшим себя в состояние наркотического, токсического или алкогольного опьянения. Размер причиненного ущерба определяется по фактическим потерям, на основании данных учета имущества и исходя из цен, действующих в данной местности на день обнаружения ущерба, с учетом степени износа имущества, но не ниже стоимости лома (утиля) этого имущества. 21
