Д-р техн. наук, профессор Мангушев Р.А. (СПбГАСУ)
Обеспечение устойчивости ограждения котлованов при его разработке (шпунтовых стенок, стен в грунте, анкеров и т.п.); Обеспечение сохранности окружающей застройки при устройстве ограждения, разработке котлованов, водоотливе и загружении основания при строительстве надземной части сооружения; Обеспечение гидроизоляции подземного сооружения при его эксплуатации

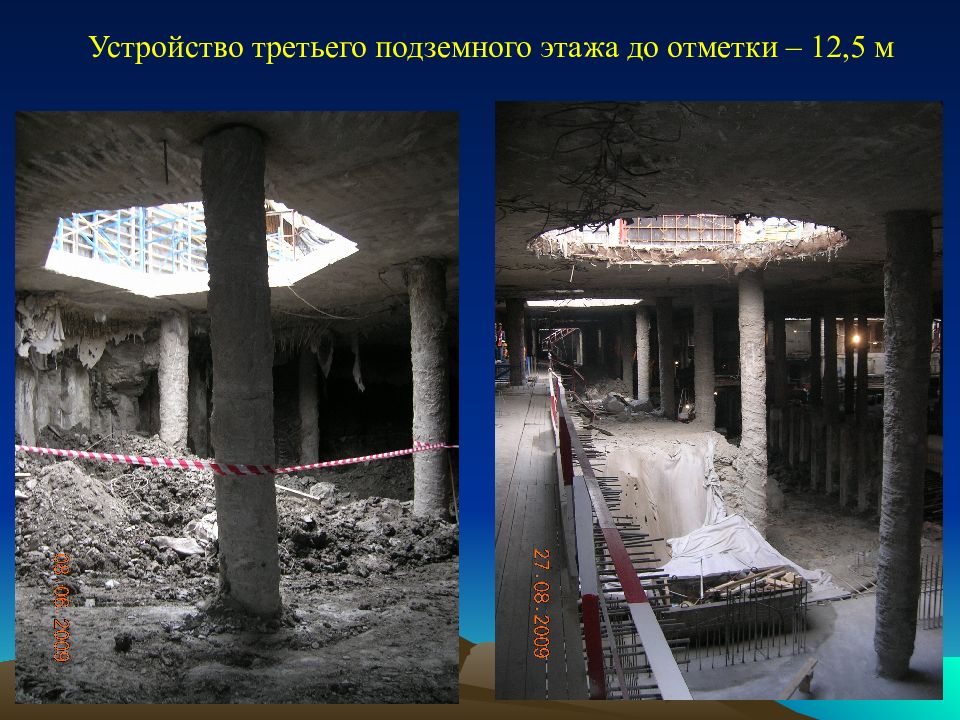

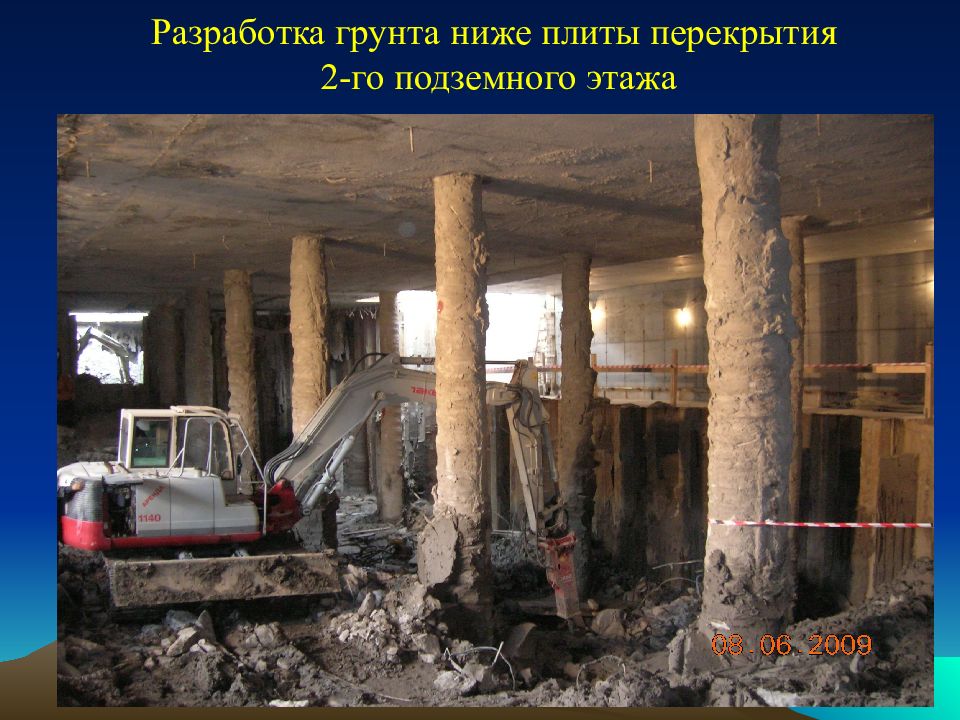

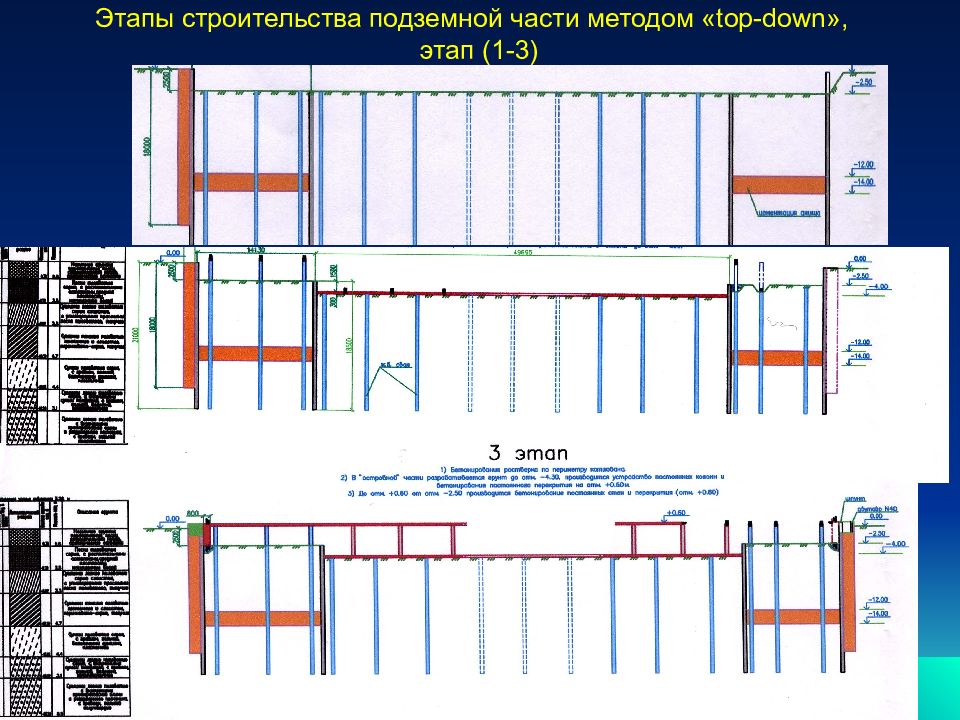

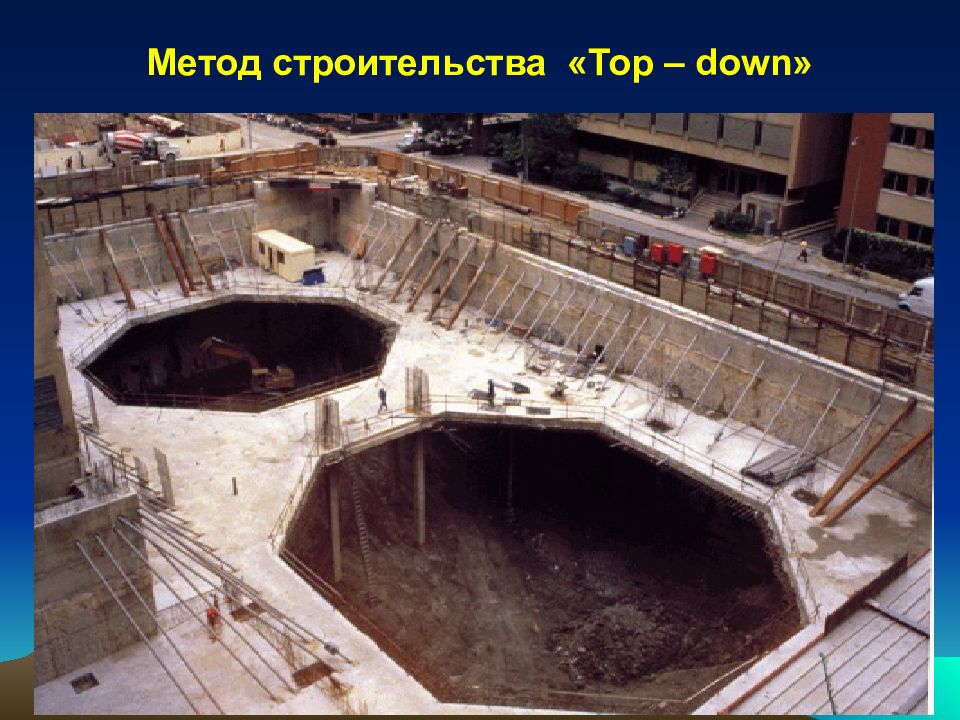

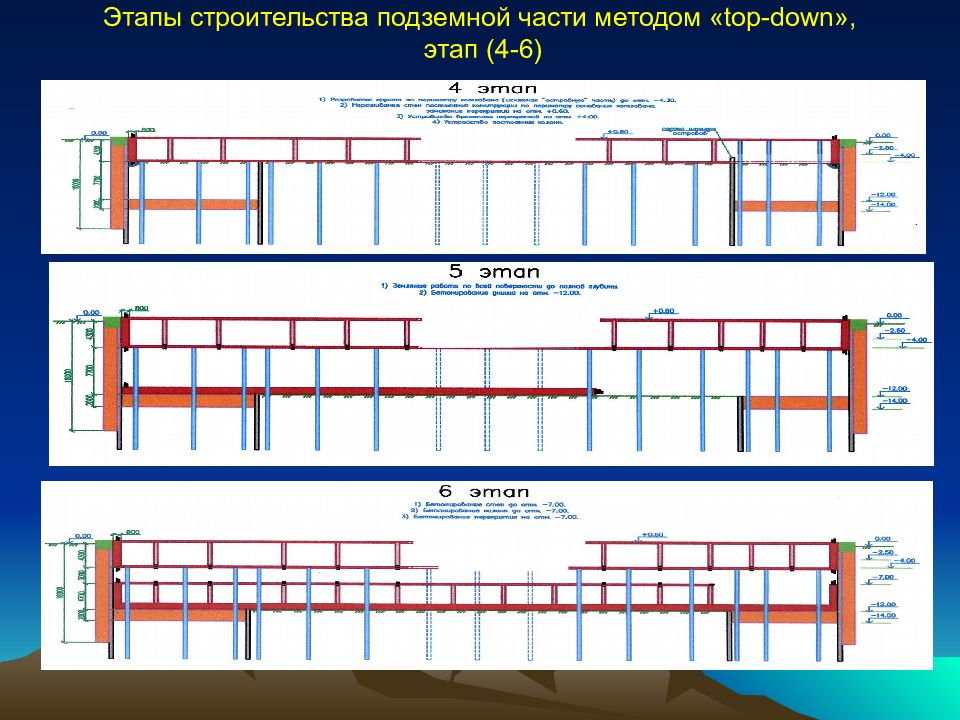

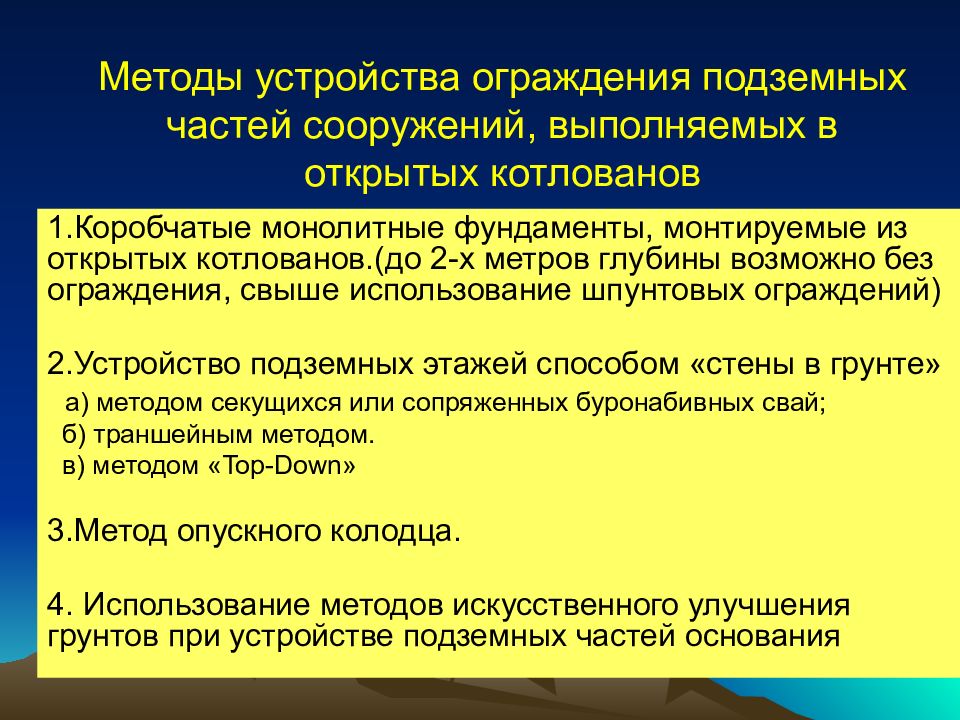

1.Коробчатые монолитные фундаменты, монтируемые из открытых котлованов.(до 2-х метров глубины возможно без ограждения, свыше использование шпунтовых ограждений) 2.Устройство подземных этажей способом «стены в грунте» а) методом секущихся или сопряженных буронабивных свай; б) траншейным методом. в) методом « Top-Down » 3.Метод опускного колодца. 4. Использование методов искусственного улучшения грунтов при устройстве подземных частей основания

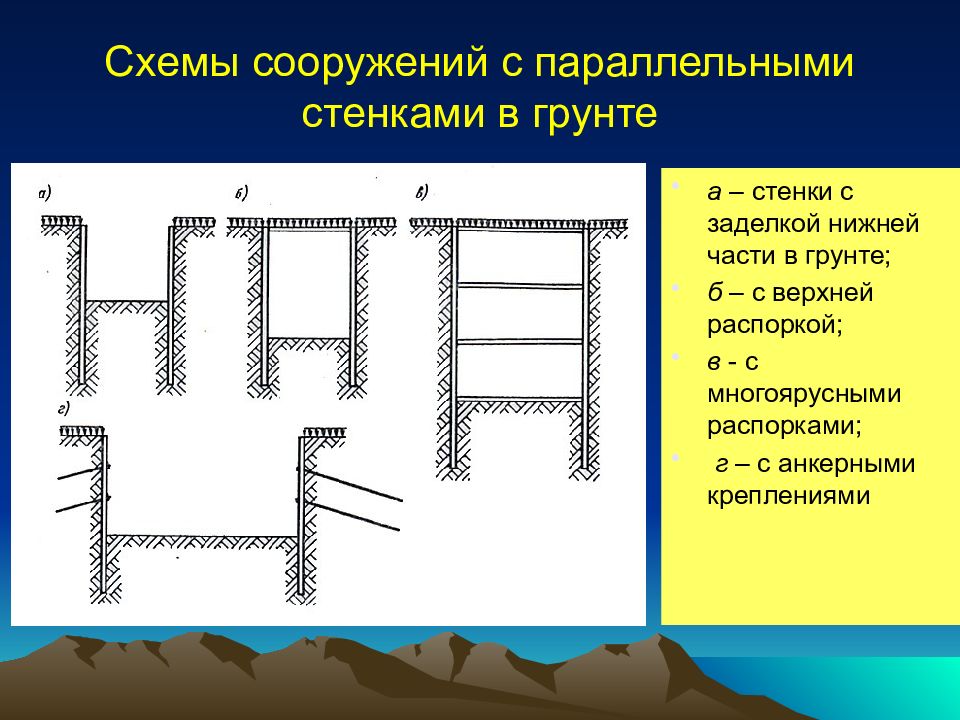

а – стенки с заделкой нижней части в грунте; б – с верхней распоркой; в - с многоярусными распорками; г – с анкерными креплениями
г. Пярну, Эстония г. Лахти, Финляндия

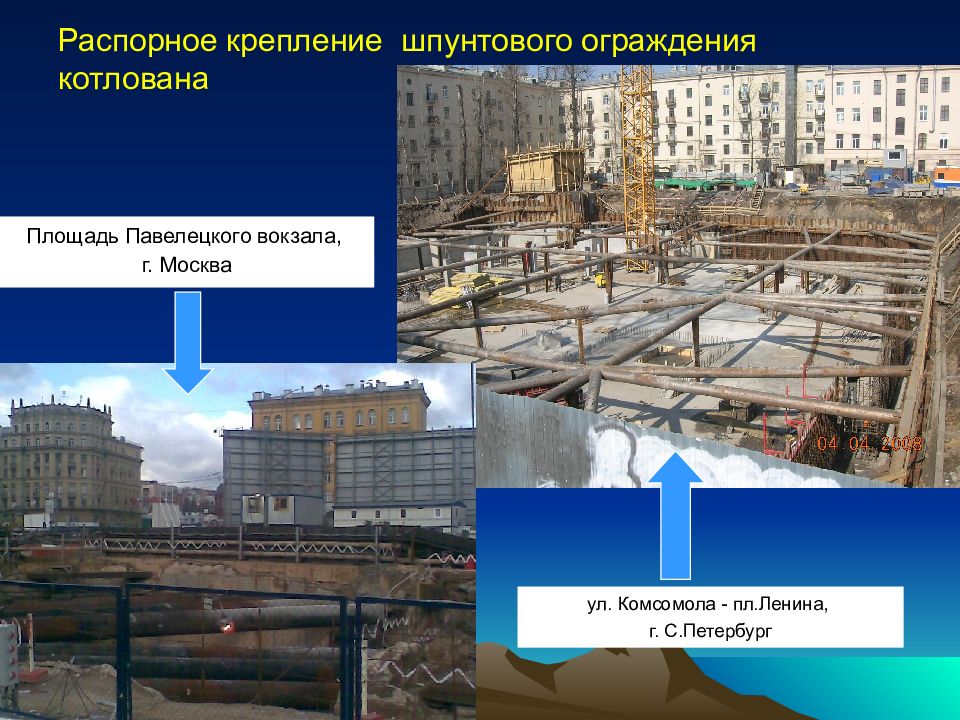

Площадь Павелецкого вокзала, г. Москва ул. Комсомола - пл.Ленина, г. С.Петербург

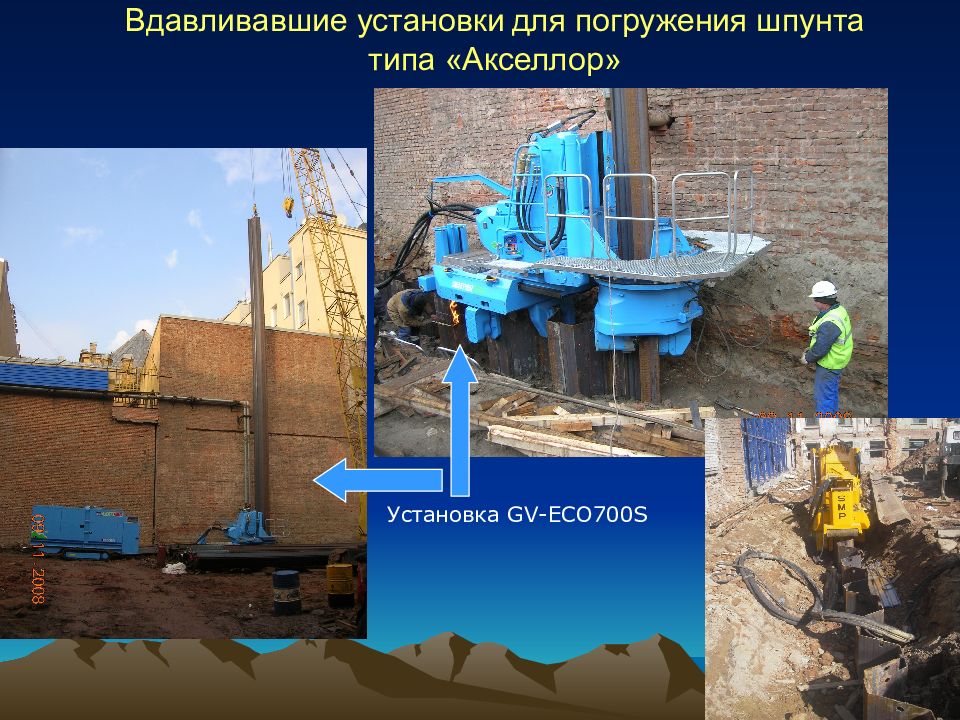

Установка GV-ECO700S

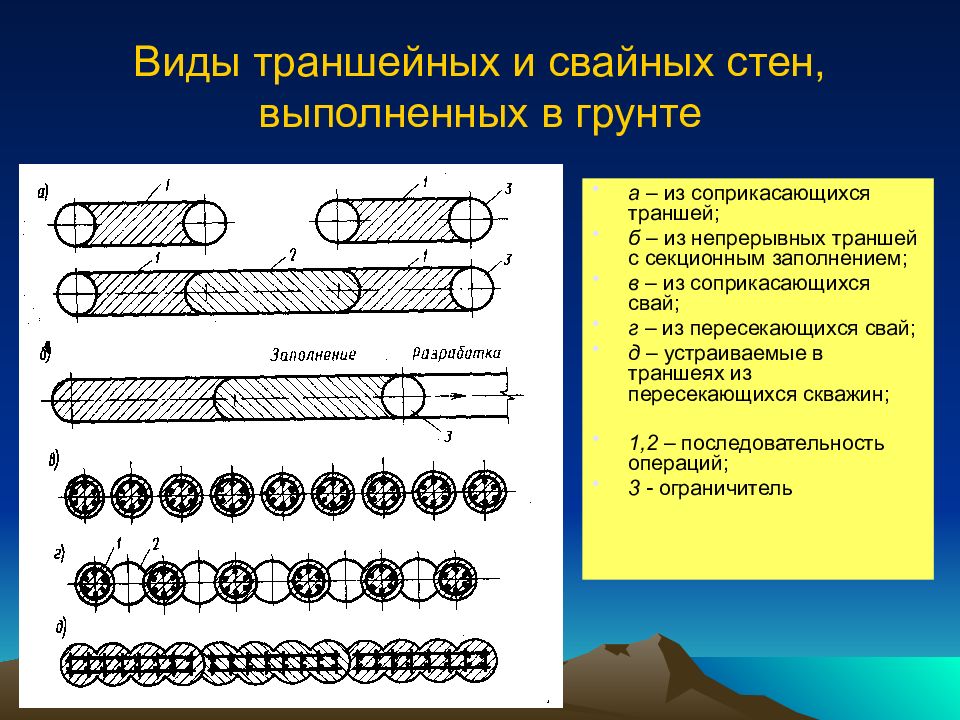

а – из соприкасающихся траншей; б – из непрерывных траншей с секционным заполнением; в – из соприкасающихся свай; г – из пересекающихся свай; д – устраиваемые в траншеях из пересекающихся скважин; 1,2 – последовательность операций; 3 - ограничитель
«Стена в грунте» из буровых касательных свай г. Санкт-Петербург (объекты ЗАО Геострой» Г. Москва, объекты Гидроспецстрой

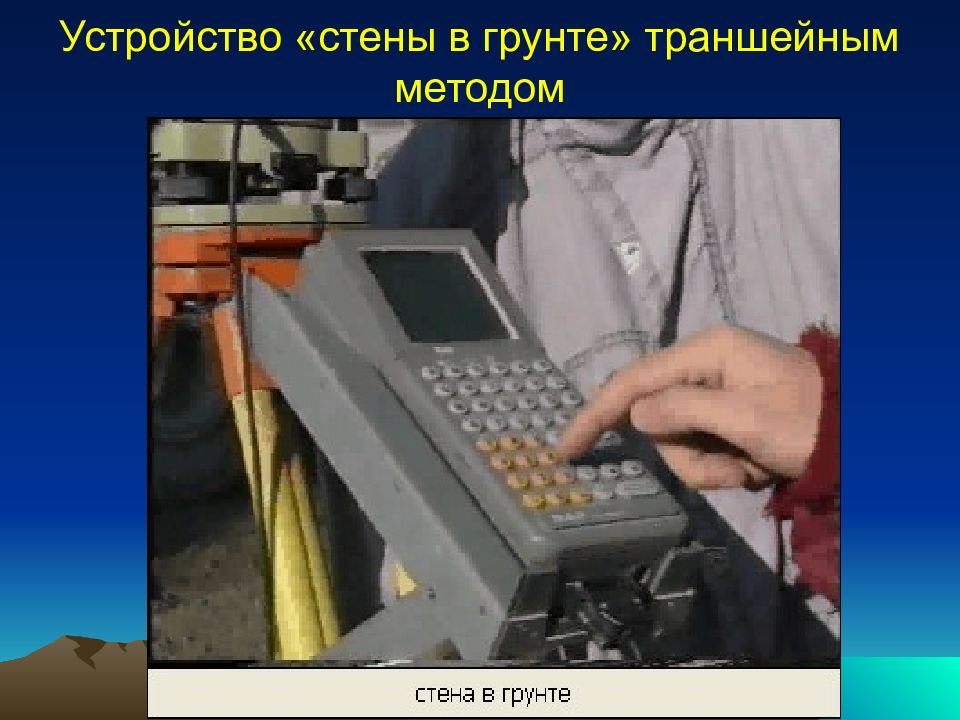

1 2 3 Установка « SOILMEC » с грейферным рабочим Органом для выполнения «стены в грунте» траншейным методом

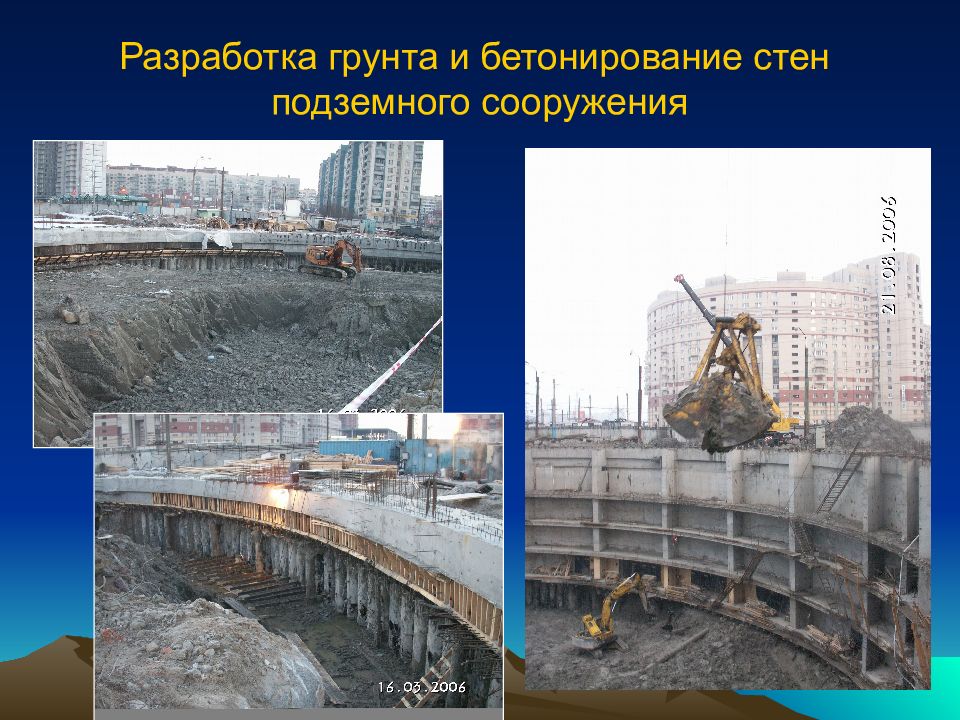

1- устройство направляющей форшахты; 2 - отрывка траншеи на длину захватки; 3 – установка ограничителей; 4 – установку армокаркаса; 5 – бетонирование методом ВПТ

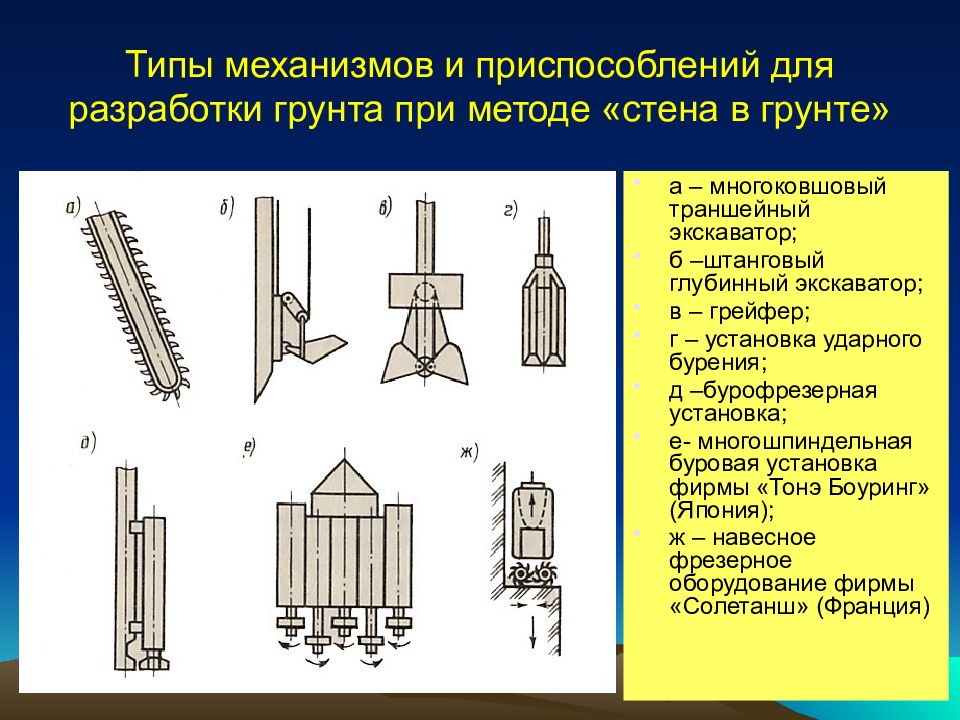

а – многоковшовый траншейный экскаватор; б –штанговый глубинный экскаватор; в – грейфер; г – установка ударного бурения; д –бурофрезерная установка; е- многошпиндельная буровая установка фирмы «Тонэ Боуринг» (Япония); ж – навесное фрезерное оборудование фирмы «Солетанш» (Франция)

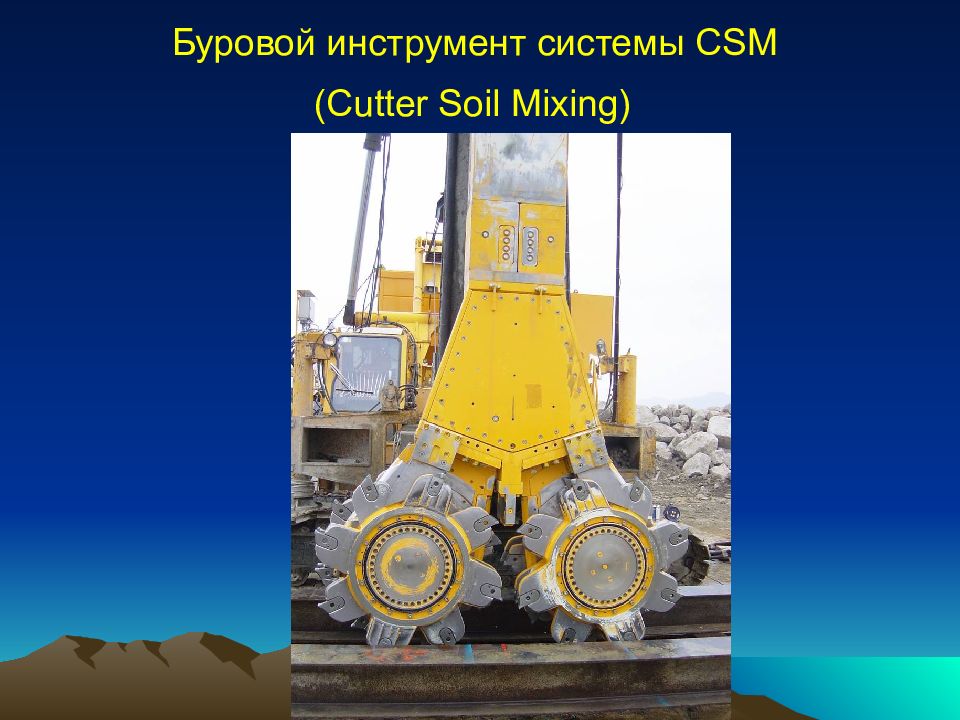

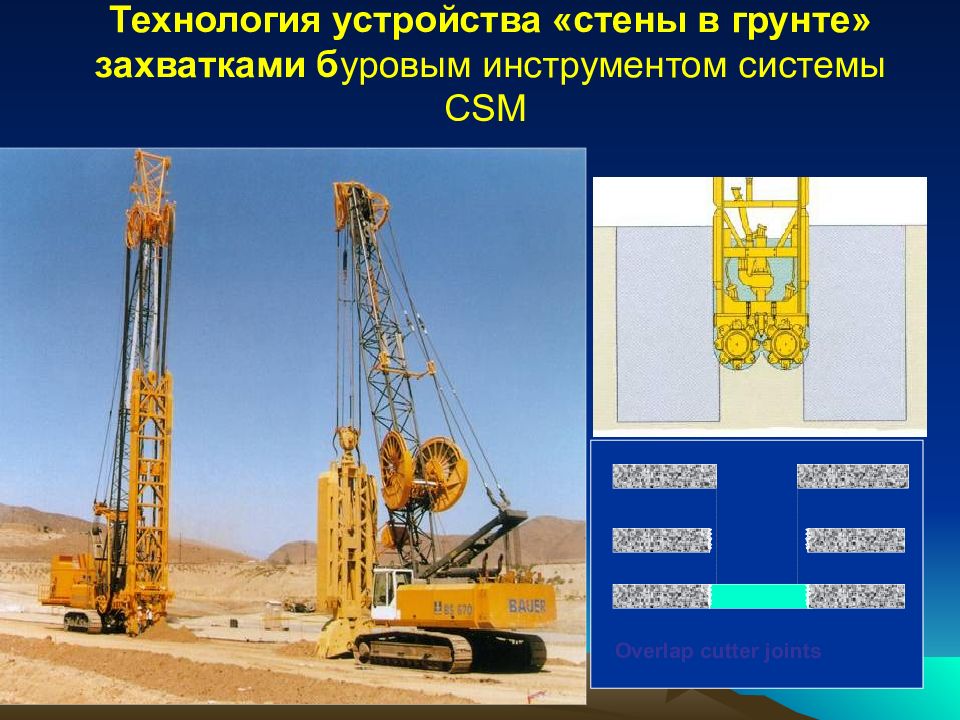

Overlap cutter joints

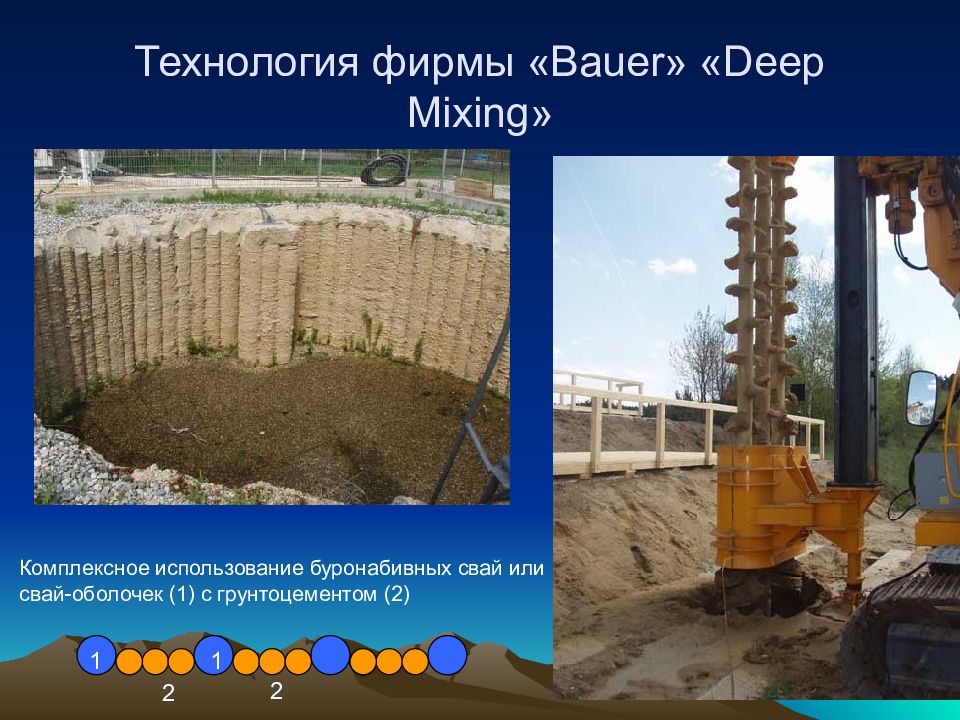

Комплексное использование буронабивных свай или свай-оболочек (1) с грунтоцементом (2) 1 2 1 2

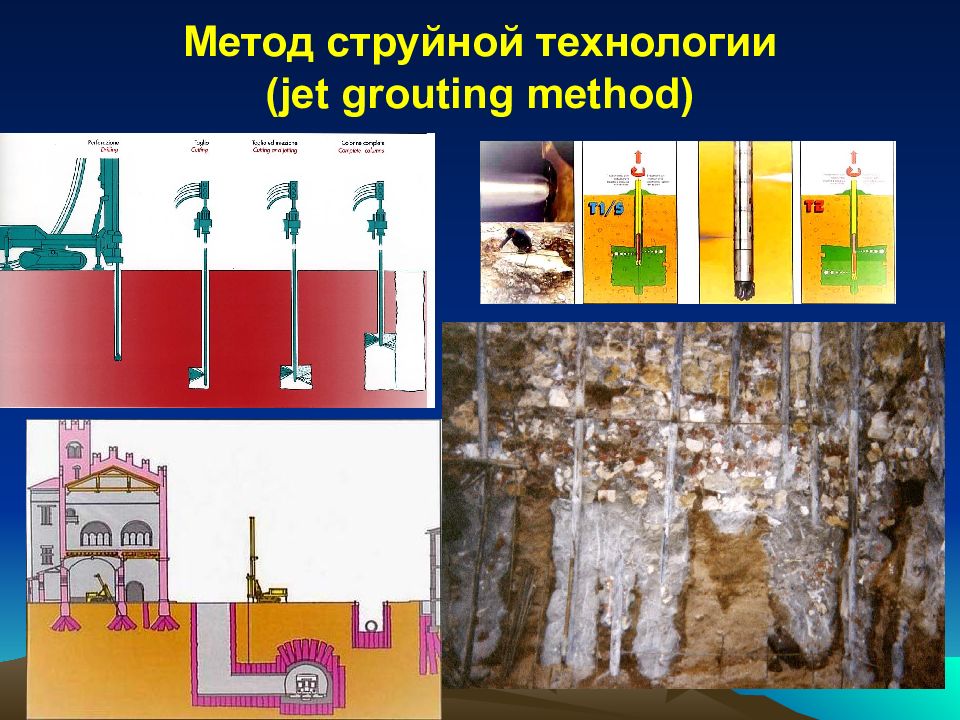

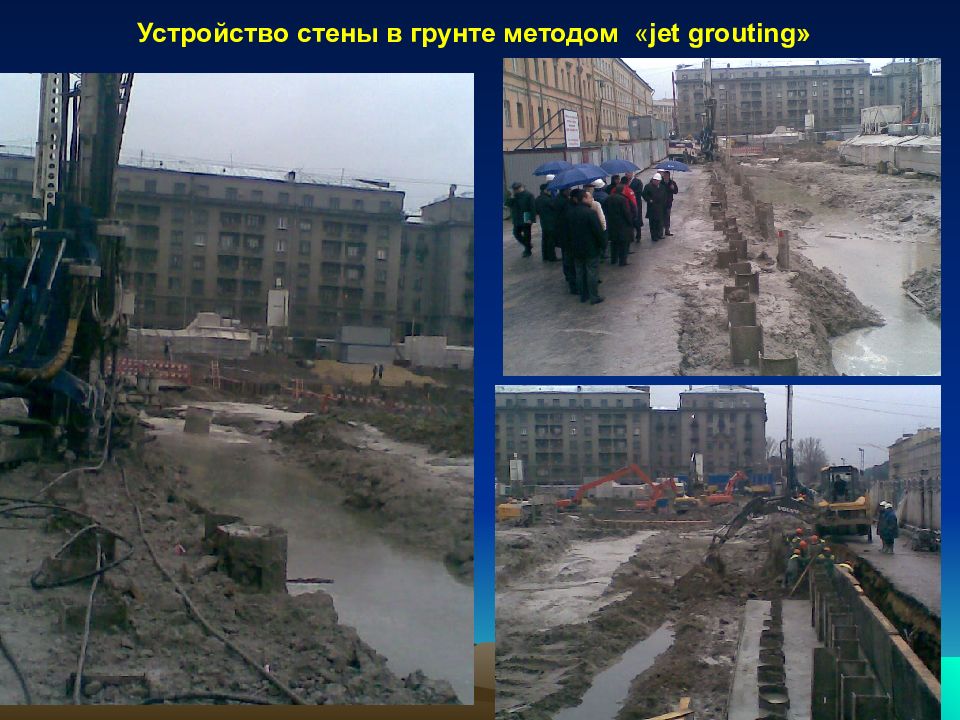

1.Бурение скважины 2.Погружение инъектора со специальным соплом 3.Подача воды под давлением до 600 МПа 4. Подъем инъектора с одновременным вращением 5.Создание искусственно закрепленного массива диаметром до 3 м и более (Объекты фирмы «Геострой»)

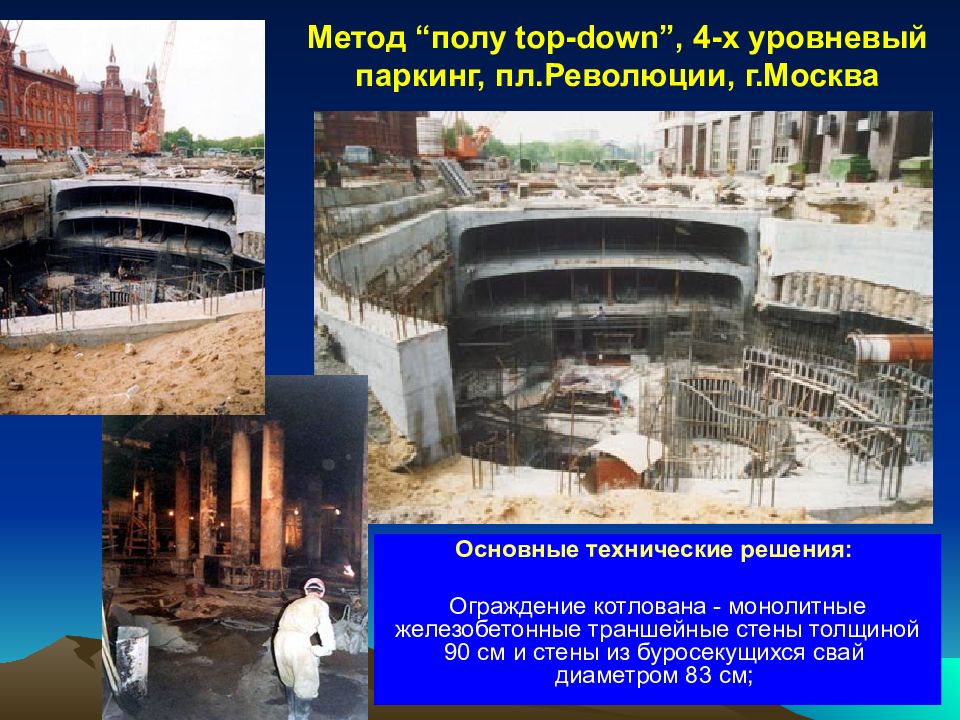

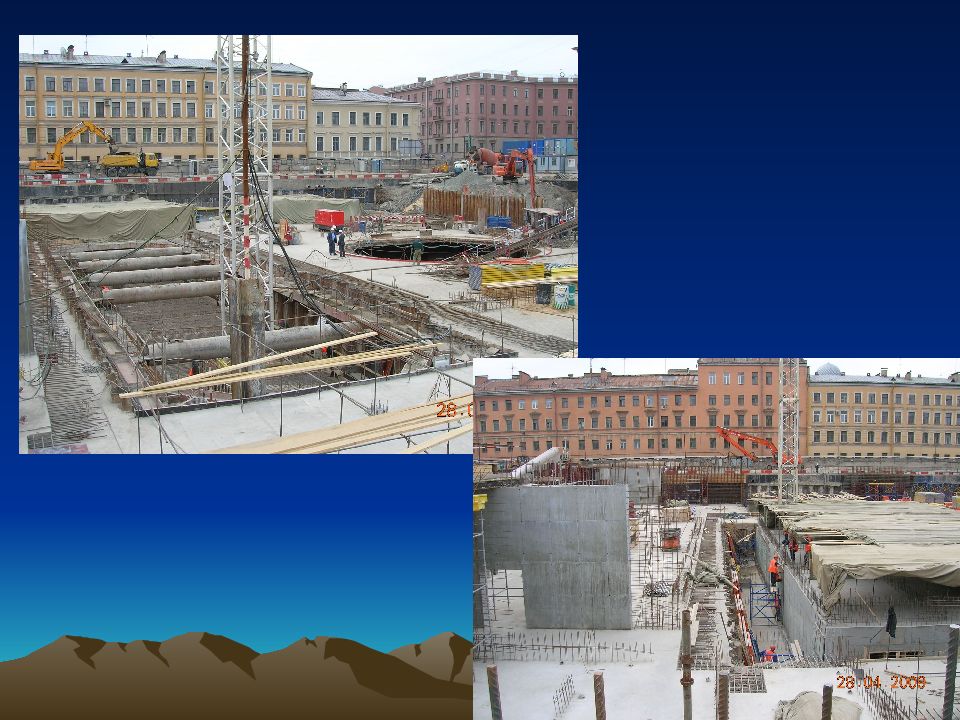

Основные технические решения: Ограждение котлована - монолитные железобетонные траншейные стены толщиной 90 см и стены из буросекущихся свай диаметром 83 см;
Обеспечение устойчивости ограждения котлованов при его разработке (шпунтовых стенок, стен в грунте, анкеров и т.п.); Расчетное геотехническое обоснование Обеспечение сохранности окружающей застройки при устройстве ограждения, разработке котлованов, водоотливе и загружении основания при строительстве надземной части сооружения; Обеспечение гидроизоляции подземного сооружения при его эксплуатации Выбор надежных технологий работ в зависимости от грунтовых условий и конструкции сооружения
