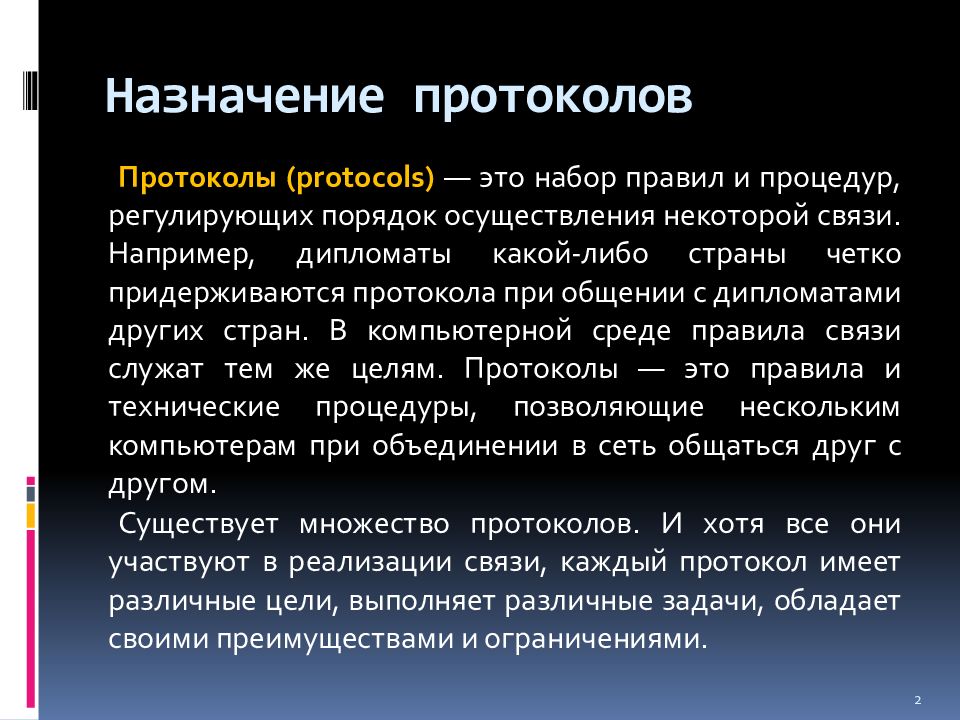

Протоколы ( protocols ) — это набор правил и процедур, регулирующих порядок осуществления некоторой связи. Например, дипломаты какой-либо страны четко придерживаются протокола при общении с дипломатами других стран. В компьютерной среде правила связи служат тем же целям. Протоколы — это правила и технические процедуры, позволяющие нескольким компьютерам при объединении в сеть общаться друг с другом. Существует множество протоколов. И хотя все они участвуют в реализации связи, каждый протокол имеет различные цели, выполняет различные задачи, обладает своими преимуществами и ограничениями. 2

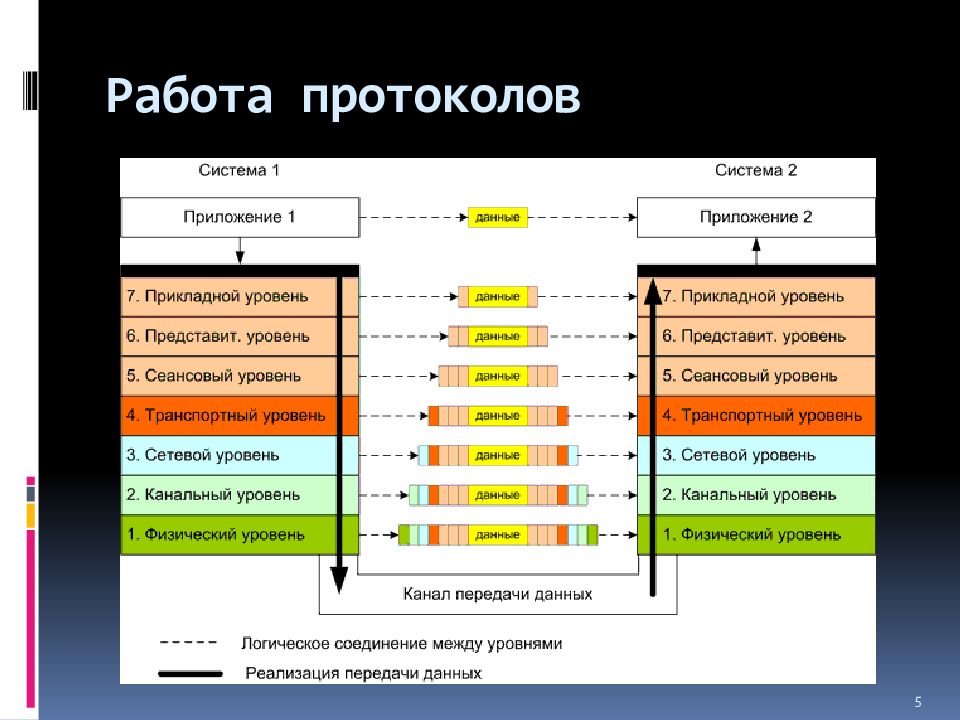

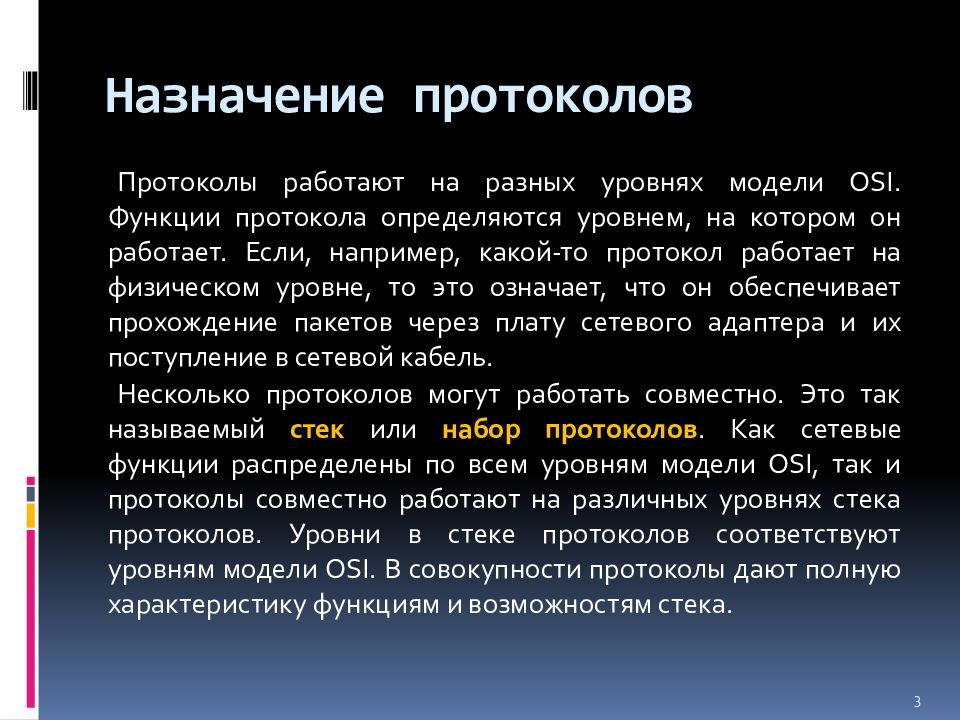

Протоколы работают на разных уровнях модели OSI. Функции протокола определяются уровнем, на котором он работает. Если, например, какой-то протокол работает на физическом уровне, то это означает, что он обеспечивает прохождение пакетов через плату сетевого адаптера и их поступление в сетевой кабель. Несколько протоколов могут работать совместно. Это так называемый стек или набор протоколов. Как сетевые функции распределены по всем уровням модели OSI, так и протоколы совместно работают на различных уровнях стека протоколов. Уровни в стеке протоколов соответствуют уровням модели OSI. В совокупности протоколы дают полную характеристику функциям и возможностям стека. 3

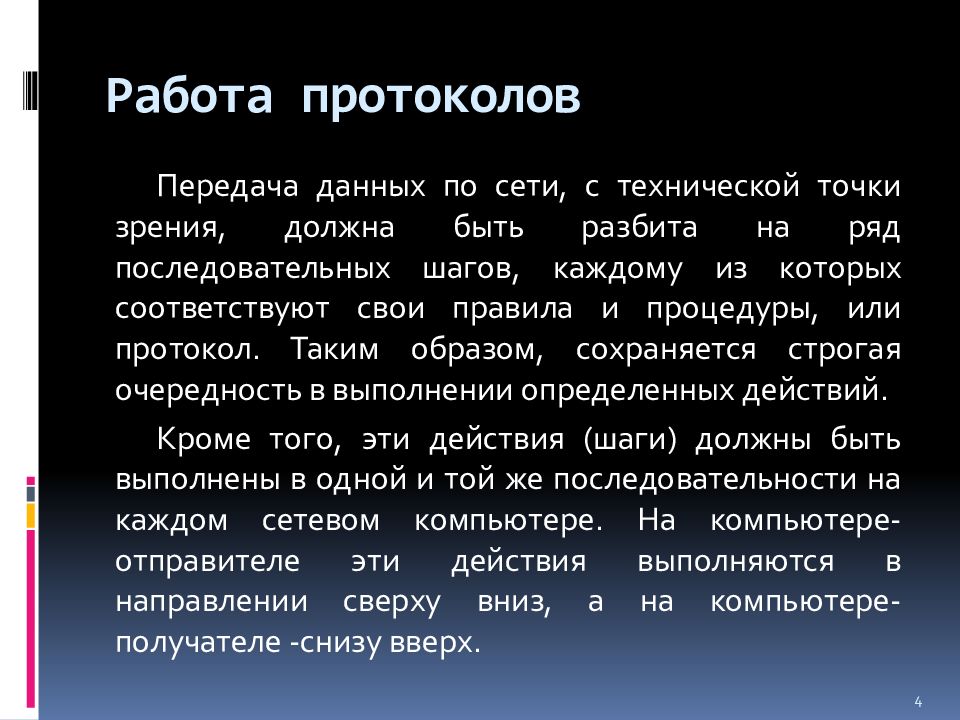

Передача данных по сети, с технической точки зрения, должна быть разбита на ряд последовательных шагов, каждому из которых соответствуют свои правила и процедуры, или протокол. Таким образом, сохраняется строгая очередность в выполнении определенных действий. Кроме того, эти действия (шаги) должны быть выполнены в одной и той же последовательности на каждом сетевом компьютере. На компьютере-отправителе эти действия выполняются в направлении сверху вниз, а на компьютере-получателе -снизу вверх. 4
5
Компьютер - отправитель Компьютер-отправитель в соответствии с протоколом выполняет следующие действия: разбивает данные на небольшие блоки, называемые пакетами, с которыми может работать протокол; добавляет к пакетам адресную информацию, чтобы компьютер-получатель мог определить, что эти данные предназначены именно ему; подготавливает данные к передаче через плату сетевого адаптера и далее — по сетевому кабелю. 6

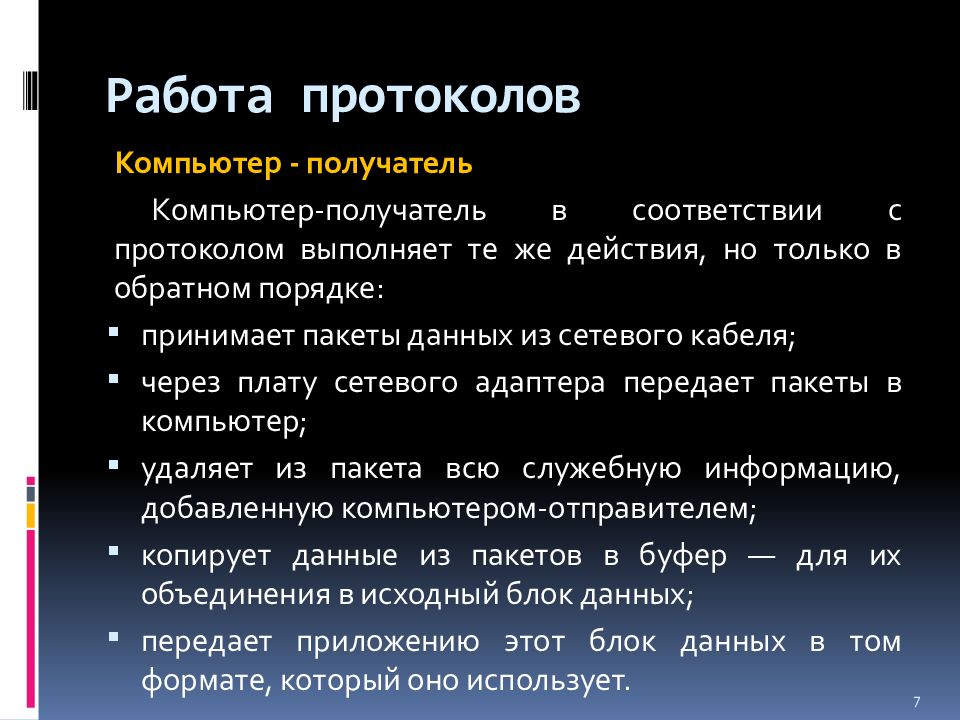

Компьютер - получатель Компьютер-получатель в соответствии с протоколом выполняет те же действия, но только в обратном порядке: принимает пакеты данных из сетевого кабеля; через плату сетевого адаптера передает пакеты в компьютер; удаляет из пакета всю служебную информацию, добавленную компьютером-отправителем; копирует данные из пакетов в буфер — для их объединения в исходный блок данных; передает приложению этот блок данных в том формате, который оно использует. 7
И компьютеру-отправителю, и компьютеру-получателю необходимо выполнять каждое действие одинаковым способом, с тем чтобы пришедшие по сети данные совпадали с отправленными. Если, например, два протокола будут по-разному разбивать данные на пакеты и добавлять информацию (о последовательности пакетов, синхронизации и для проверки ошибок), тогда компьютер, использующий один из этих протоколов, не сможет успешно связаться с компьютером, на котором работает другой протокол. 8

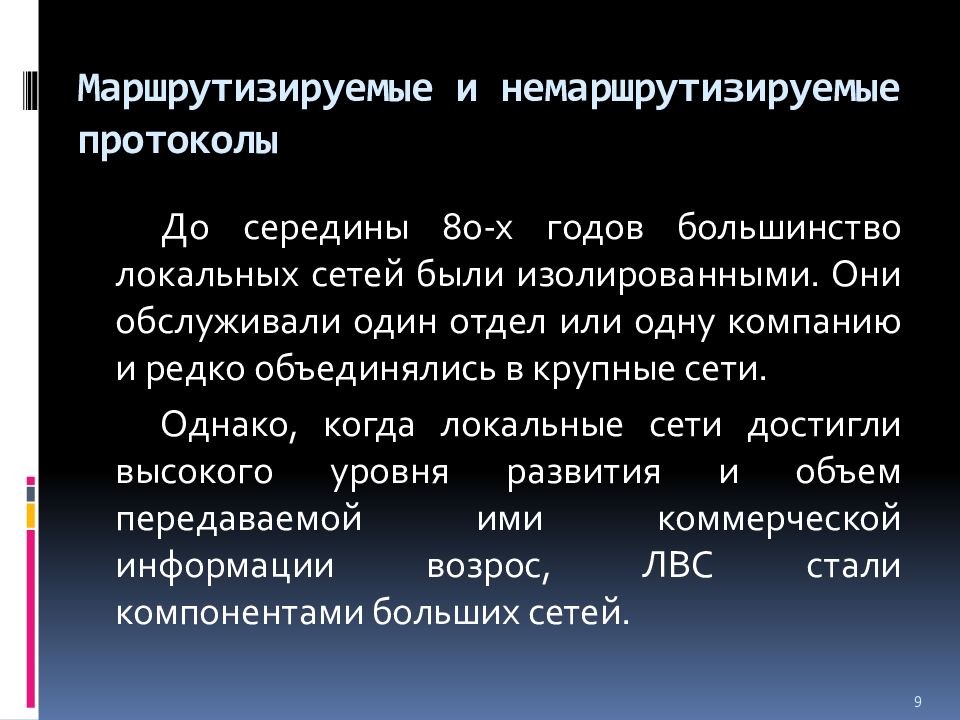

До середины 80-х годов большинство локальных сетей были изолированными. Они обслуживали один отдел или одну компанию и редко объединялись в крупные сети. Однако, когда локальные сети достигли высокого уровня развития и объем передаваемой ими коммерческой информации возрос, ЛВС стали компонентами больших сетей. 9

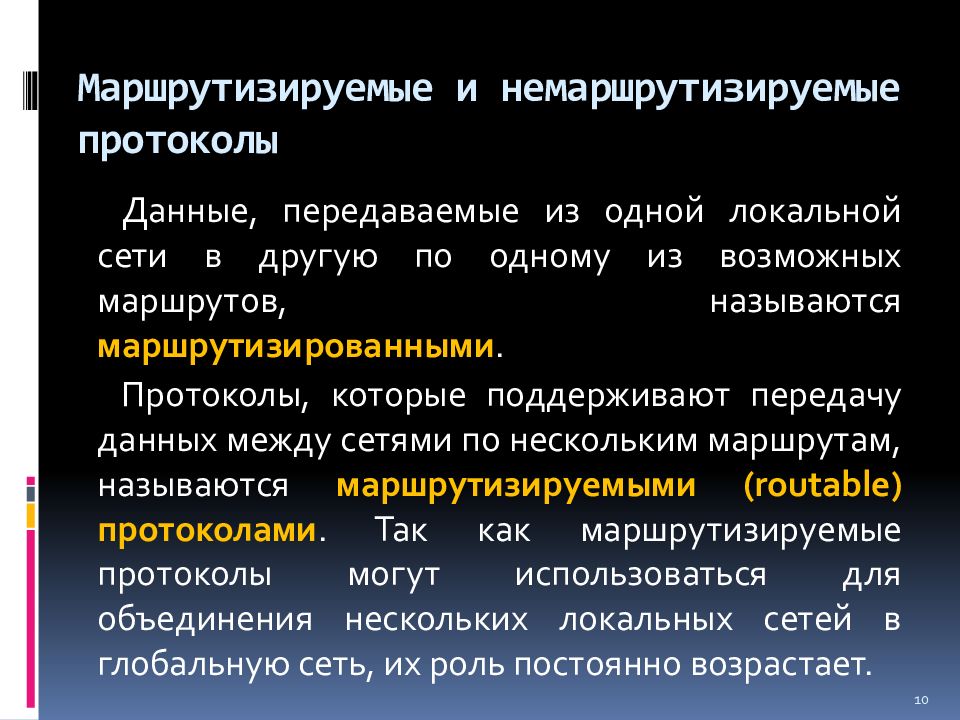

Данные, передаваемые из одной локальной сети в другую по одному из возможных маршрутов, называются маршрутизированными. Протоколы, которые поддерживают передачу данных между сетями по нескольким маршрутам, называются маршрутизируемыми ( routable ) протоколами. Так как маршрутизируемые протоколы могут использоваться для объединения нескольких локальных сетей в глобальную сеть, их роль постоянно возрастает. 10

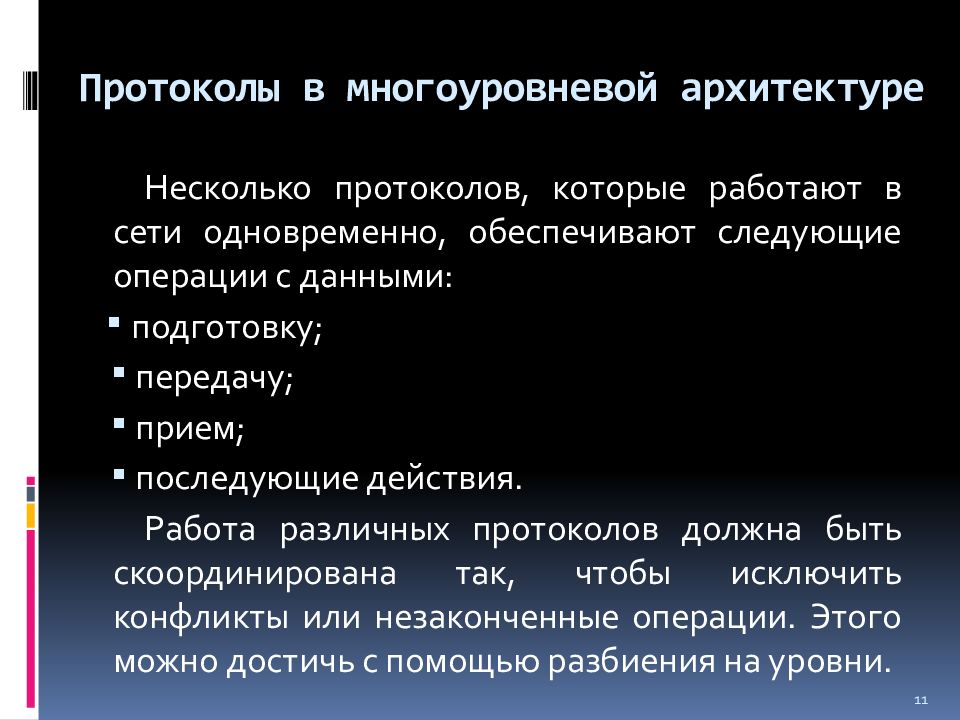

Несколько протоколов, которые работают в сети одновременно, обеспечивают следующие операции с данными: подготовку; передачу; прием; последующие действия. Работа различных протоколов должна быть скоординирована так, чтобы исключить конфликты или незаконченные операции. Этого можно достичь с помощью разбиения на уровни. 11

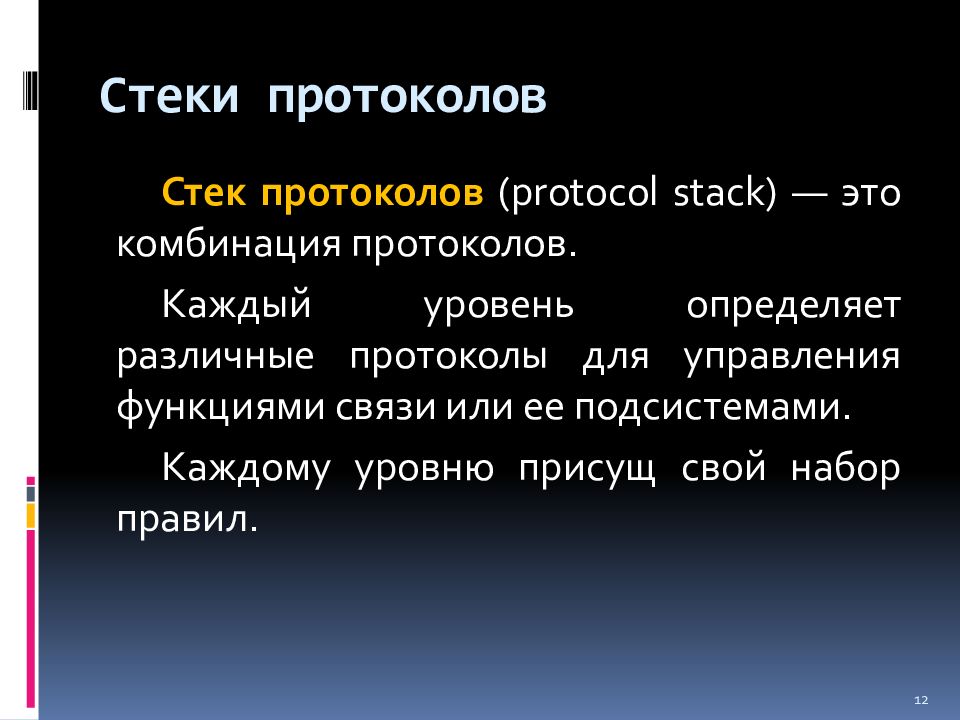

Стек протоколов (protocol stack) — это комбинация протоколов. Каждый уровень определяет различные протоколы для управления функциями связи или ее подсистемами. Каждому уровню присущ свой набор правил. 12

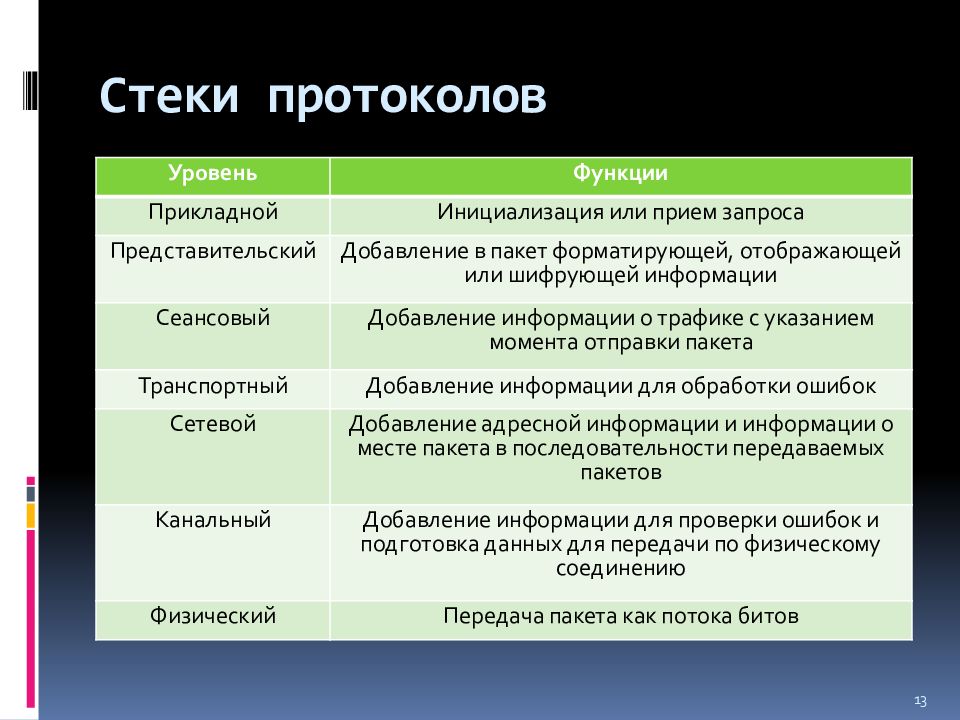

Уровень Функции Прикладной Инициализация или прием запроса Представительский Добавление в пакет форматирующей, отображающей или шифрующей информации Сеансовый Добавление информации о трафике с указанием момента отправки пакета Транспортный Добавление информации для обработки ошибок Сетевой Добавление адресной информации и информации о месте пакета в последовательности передаваемых пакетов Канальный Добавление информации для проверки ошибок и подготовка данных для передачи по физическому соединению Физический Передача пакета как потока битов 13

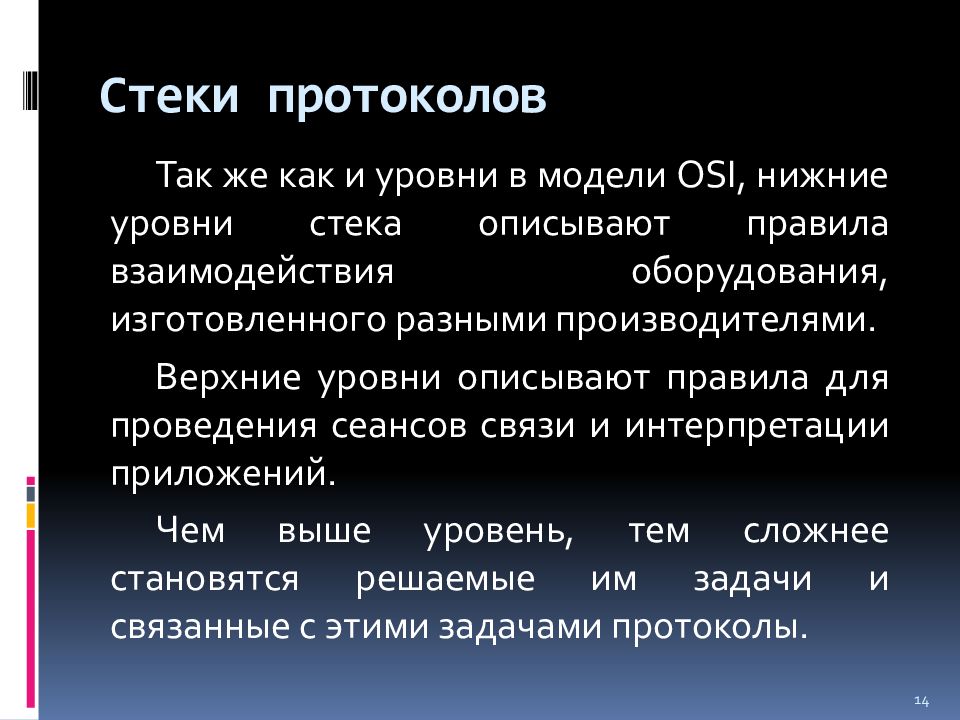

Так же как и уровни в модели OSI, нижние уровни стека описывают правила взаимодействия оборудования, изготовленного разными производителями. Верхние уровни описывают правила для проведения сеансов связи и интерпретации приложений. Чем выше уровень, тем сложнее становятся решаемые им задачи и связанные с этими задачами протоколы. 14

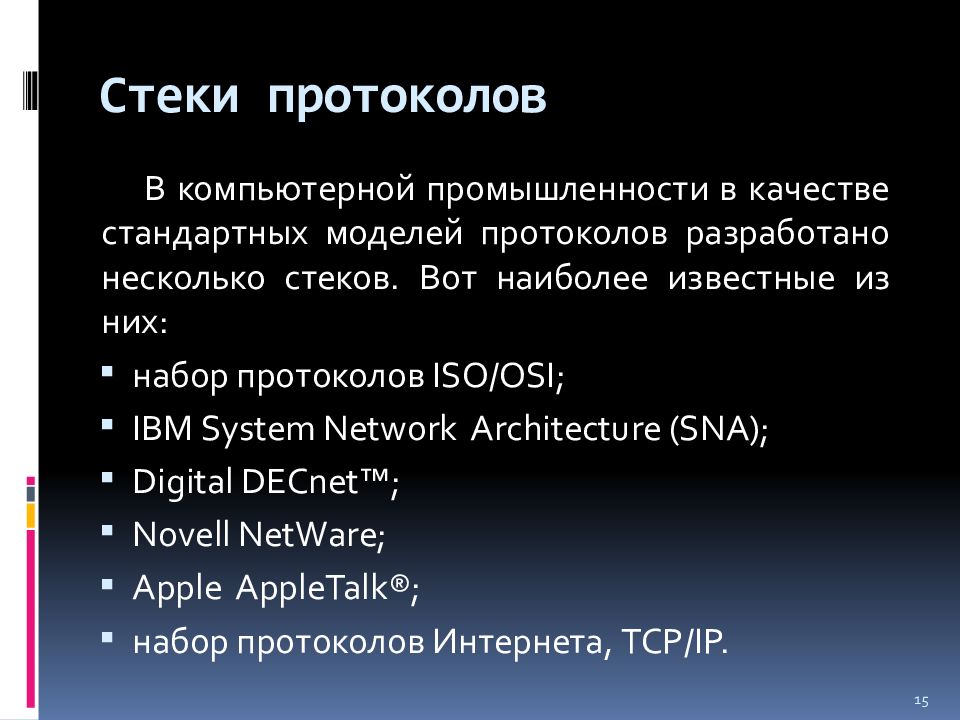

В компьютерной промышленности в качестве стандартных моделей протоколов разработано несколько стеков. Вот наиболее известные из них: набор протоколов ISO/OSI; IBM System Network Architecture (SNA); Digital DECnet ™; Novell NetWare ; Apple AppleTalk ®; набор протоколов Интернета, TCP/IP. 15

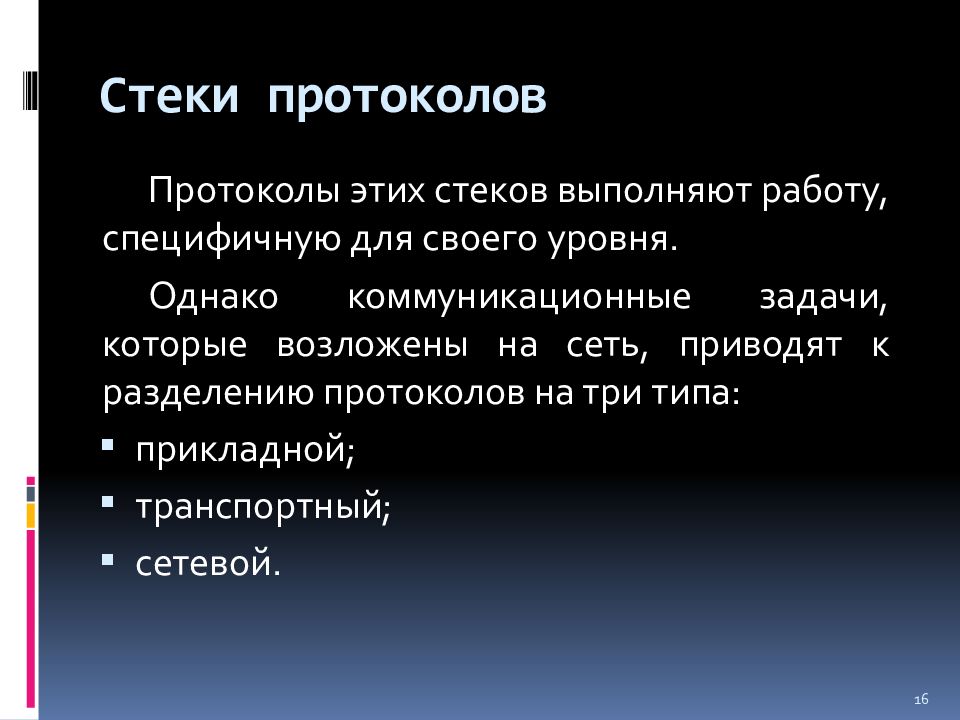

Протоколы этих стеков выполняют работу, специфичную для своего уровня. Однако коммуникационные задачи, которые возложены на сеть, приводят к разделению протоколов на три типа: прикладной; транспортный; сетевой. 16

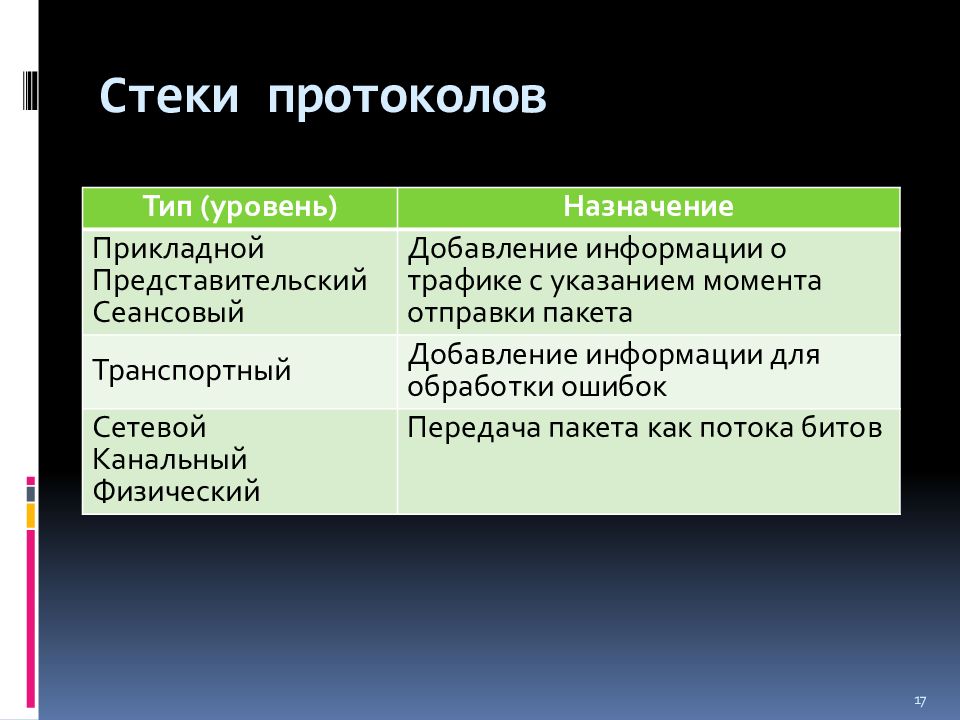

Тип (уровень) Назначение Прикладной Представительский Сеансовый Добавление информации о трафике с указанием момента отправки пакета Транспортный Добавление информации для обработки ошибок Сетевой Канальный Физический Передача пакета как потока битов 17

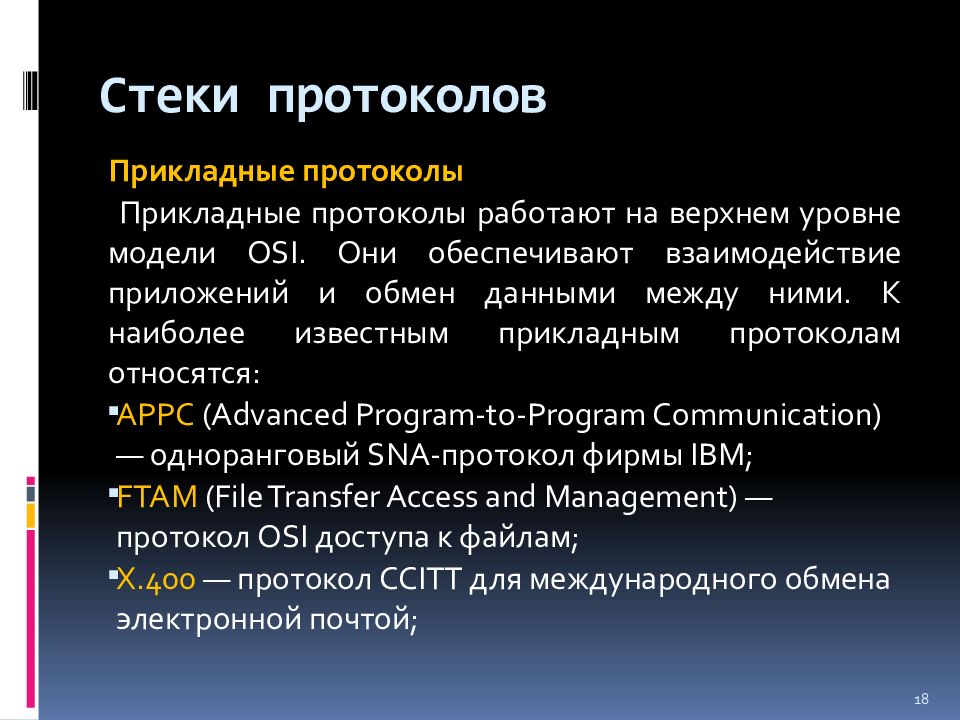

Прикладные протоколы Прикладные протоколы работают на верхнем уровне модели OSI. Они обеспечивают взаимодействие приложений и обмен данными между ними. К наиболее известным прикладным протоколам относятся: APPC (Advanced Program-to-Program Communication) — одноранговый SNA- протокол фирмы IBM; FTAM (File Transfer Access and Management) — протокол OSI доступа к файлам; Х.400 — протокол CCITT для международного обмена электронной почтой; 18

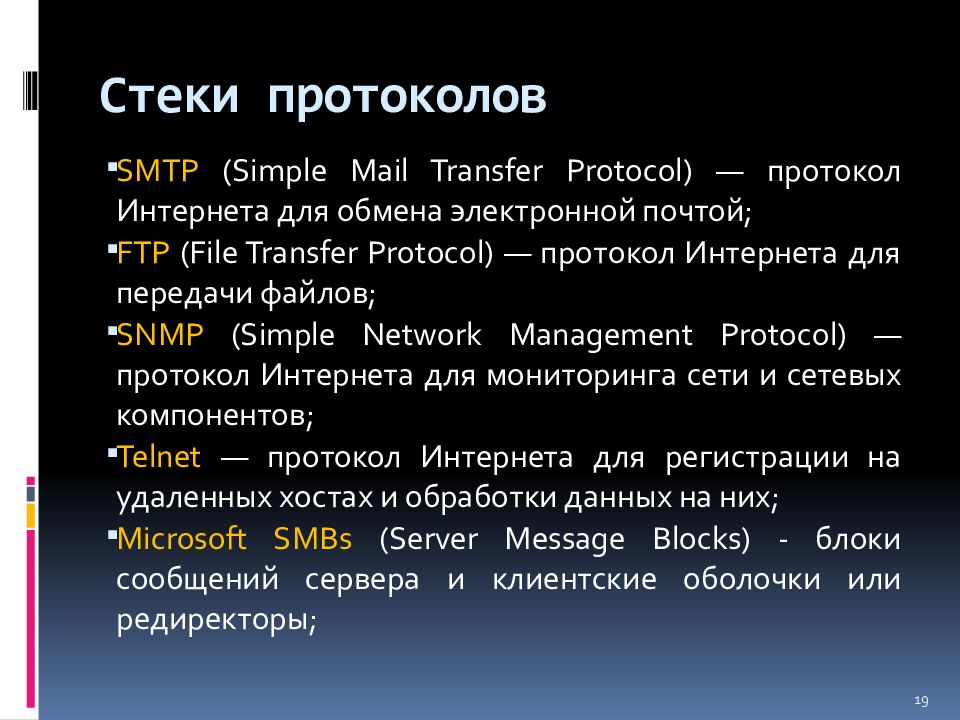

SMTP (Simple Mail Transfer Protocol) — протокол Интернета для обмена электронной почтой; FTP (File Transfer Protocol) — протокол Интернета для передачи файлов; SNMP (Simple Network Management Protocol) — протокол Интернета для мониторинга сети и сетевых компонентов; Telnet — протокол Интернета для регистрации на удаленных хостах и обработки данных на них; Microsoft SMBs (Server Message Blocks ) - блоки сообщений сервера и клиентские оболочки или редиректоры ; 19

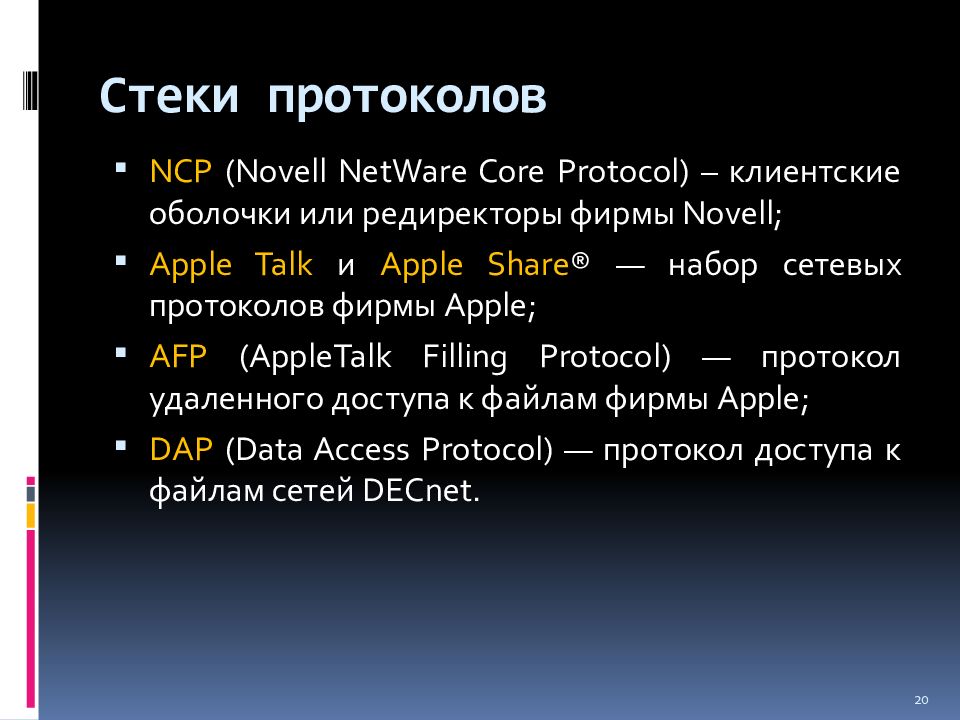

NCP (Novell NetWare Core Protocol) – клиентские оболочки или редиректоры фирмы Novell; Apple Talk и Apple Share ® — набор сетевых протоколов фирмы Apple; AFP (AppleTalk Filling Protocol) — протокол удаленного доступа к файлам фирмы Apple; DAP (Data Access Protocol) — протокол доступа к файлам сетей DECnet. 20

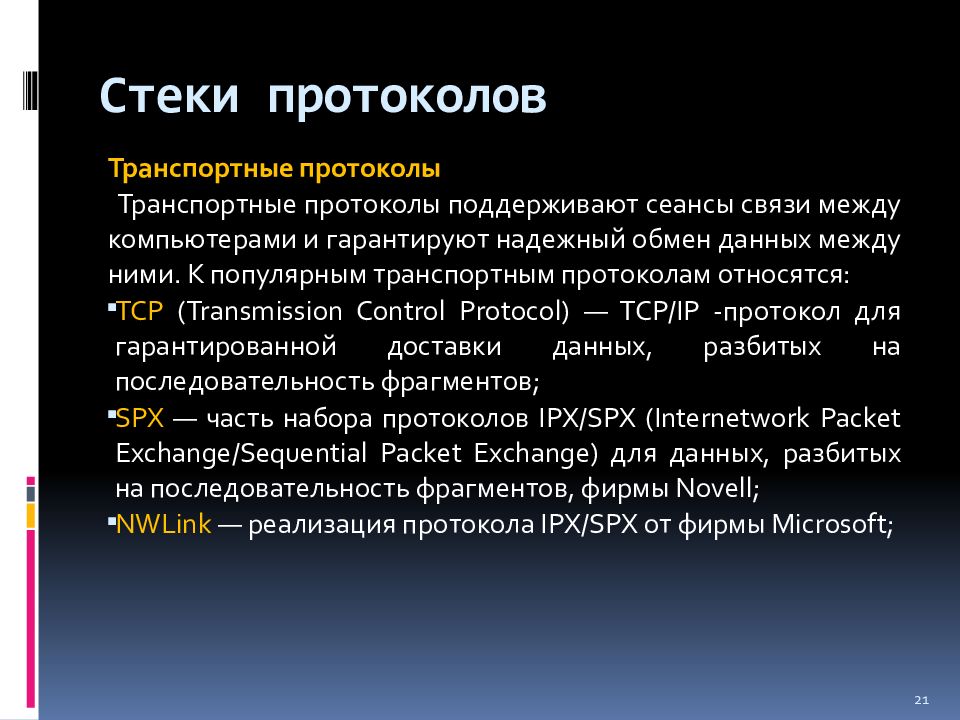

Транспортные протоколы Транспортные протоколы поддерживают сеансы связи между компьютерами и гарантируют надежный обмен данных между ними. К популярным транспортным протоколам относятся: TCP (Transmission Control Protocol) — TCP/I Р -протокол для гарантированной доставки данных, разбитых на последовательность фрагментов; SPX — часть набора протоколов IPX/SPX (Internetwork Packet Exchange/Sequential Packet Exchange) для данных, разбитых на последовательность фрагментов, фирмы Novell; NWLink — реализация протокола IPX/SPX от фирмы Microsoft; 21

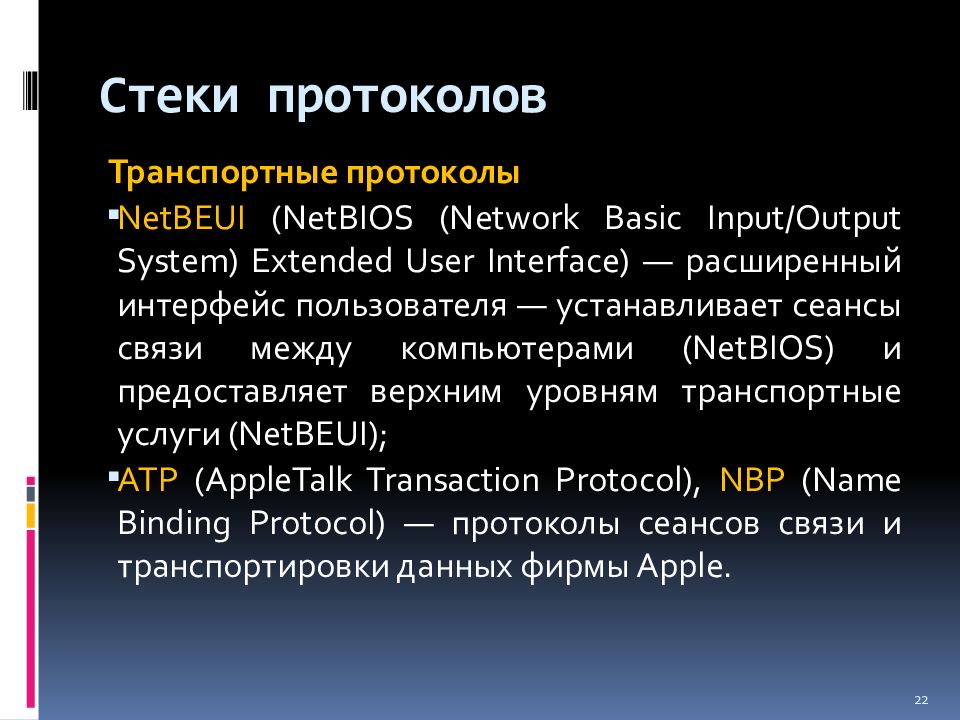

Транспортные протоколы NetBEUI ( NetBIOS (Network Basic Input/Output System) Extended User Interface ) — расширенный интерфейс пользователя — устанавливает сеансы связи между компьютерами ( NetBIOS) и предоставляет верхним уровням транспортные услуги ( NetBEUI); ATP (AppleTalk Transaction Protocol), NBP (Name Binding Protocol) — протоколы сеансов связи и транспортировки данных фирмы Apple. 22

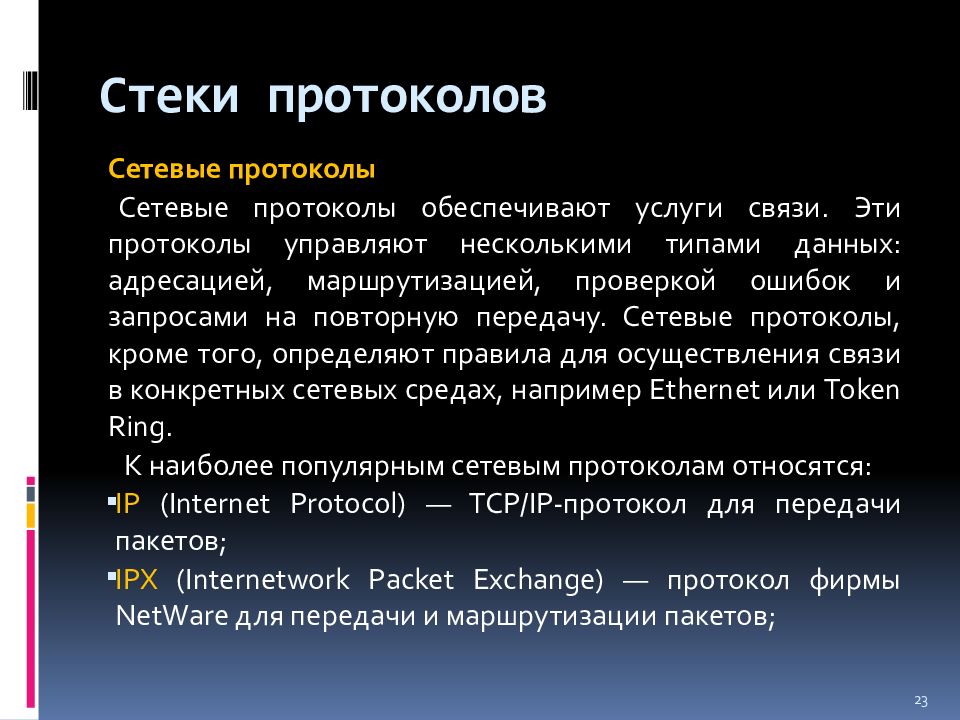

Сетевые протоколы Сетевые протоколы обеспечивают услуги связи. Эти протоколы управляют несколькими типами данных: адресацией, маршрутизацией, проверкой ошибок и запросами на повторную передачу. Сетевые протоколы, кроме того, определяют правила для осуществления связи в конкретных сетевых средах, например Ethernet или Token Ring. К наиболее популярным сетевым протоколам относятся: IP ( Internet Protocol ) — TCP/ IР-протокол для передачи пакетов; IPX ( Internetwork Packet Exchange ) — протокол фирмы NetWare для передачи и маршрутизации пакетов; 23

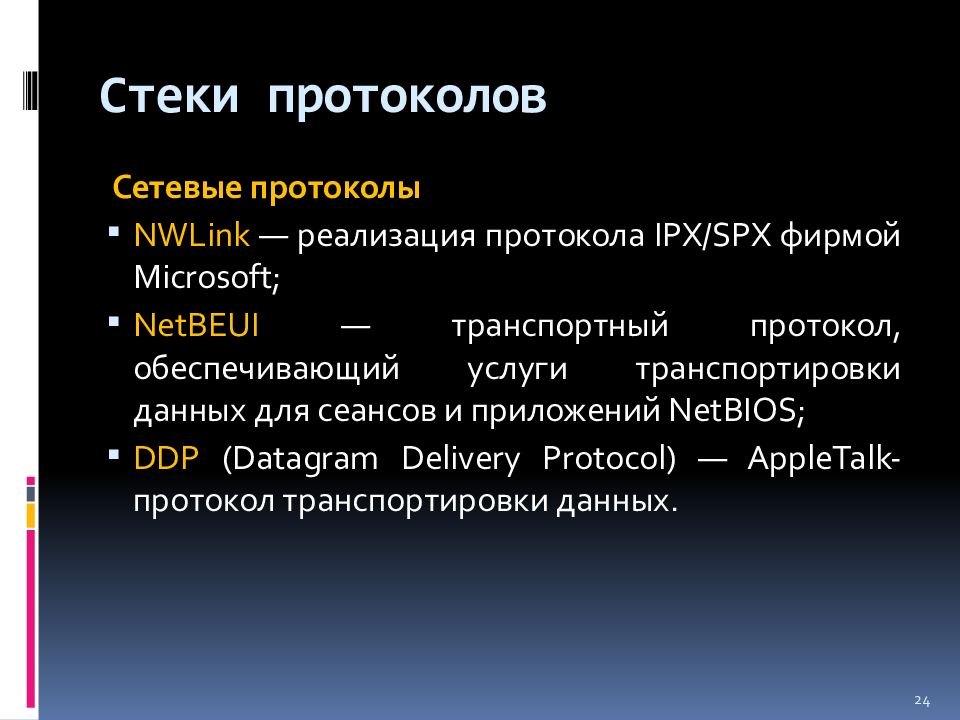

Сетевые протоколы NWLink — реализация протокола IPX/SPX фирмой Microsoft ; NetBEUI — транспортный протокол, обеспечивающий услуги транспортировки данных для сеансов и приложений NetBIOS ; DDP ( Datagram Delivery Protocol ) — AppleTalk-протокол транспортировки данных. 24
Среди множества протоколов наиболее распространены следующие: TCP/IP; NetBEUI; Х.25; Xerox Network System (XNS™); IPX/ SPXHNWLink ; APPC; AplleTalk ; набор протоколов OSI; DECnet. 25

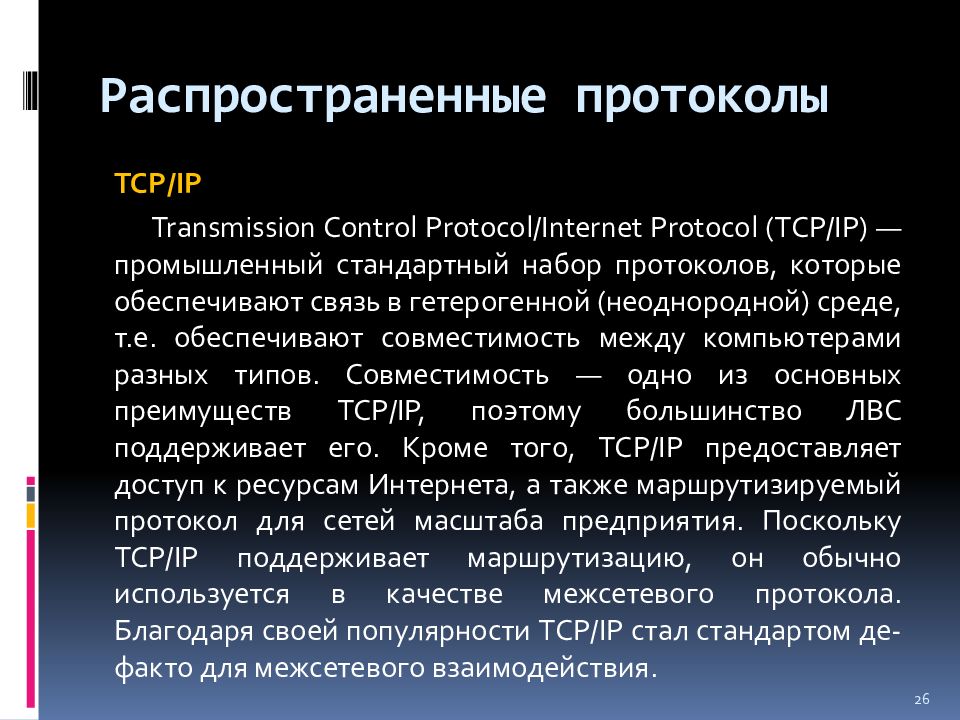

TCP/IP Transmission Control Protocol / Internet Protocol (TCP/IP) — промышленный стандартный набор протоколов, которые обеспечивают связь в гетерогенной (неоднородной) среде, т.е. обеспечивают совместимость между компьютерами разных типов. Совместимость — одно из основных преимуществ TCP/IP, поэтому большинство ЛВС поддерживает его. Кроме того, TCP/IP предоставляет доступ к ресурсам Интернета, а также маршрутизируемый протокол для сетей масштаба предприятия. Поскольку TCP/IP поддерживает маршрутизацию, он обычно используется в качестве межсетевого протокола. Благодаря своей популярности TCP/IP стал стандартом де-факто для межсетевого взаимодействия. 26

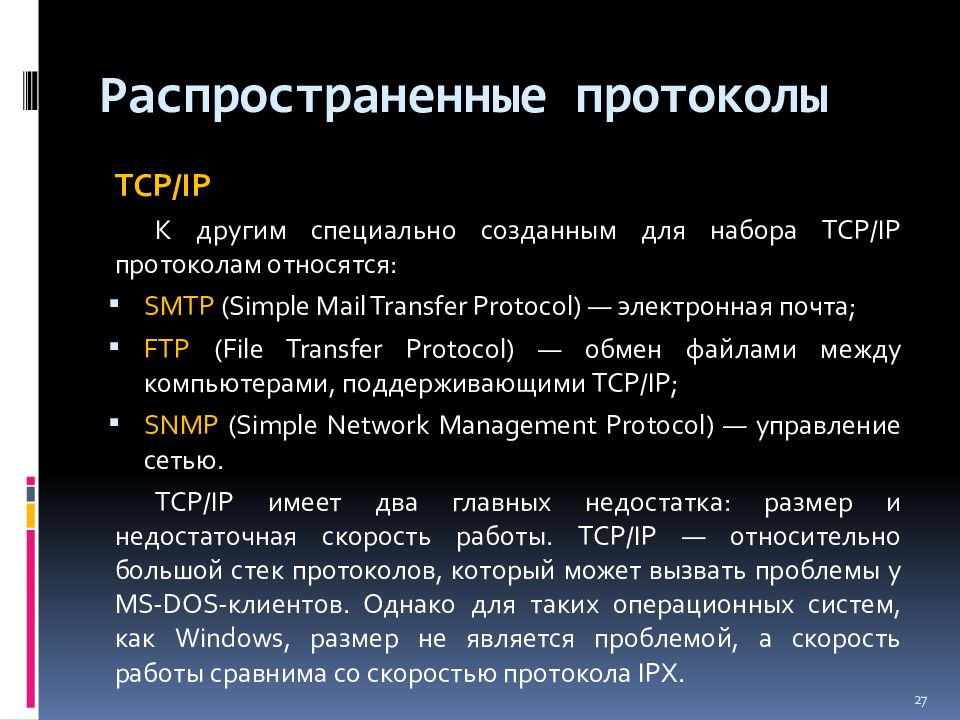

TCP/IP К другим специально созданным для набора TCP/IP протоколам относятся: SMTP ( Simple Mail Transfer Protocol ) — электронная почта; FTP ( File Transfer Protocol ) — обмен файлами между компьютерами, поддерживающими TCP/IP; SNMP ( Simple Network Management Protocol ) — управление сетью. TCP/IP имеет два главных недостатка: размер и недостаточная скорость работы. TCP/IP — относительно большой стек протоколов, который может вызвать проблемы у MS-DOS-клиентов. Однако для таких операционных систем, как Windows, размер не является проблемой, а скорость работы сравнима со скоростью протокола IPX. 27

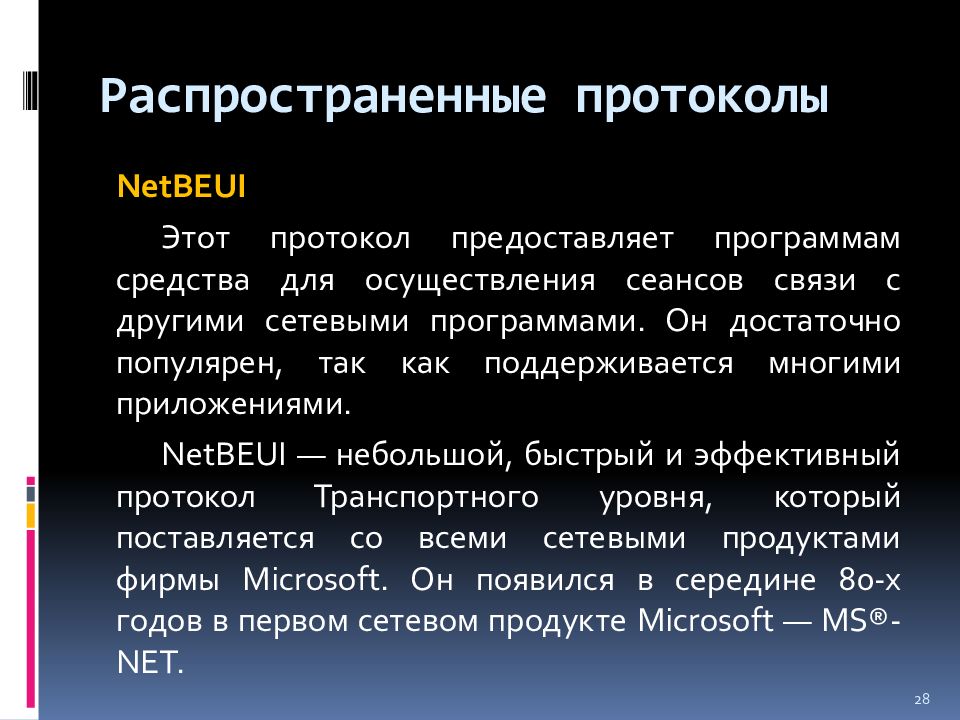

NetBEUI Этот протокол предоставляет программам средства для осуществления сеансов связи с другими сетевыми программами. Он достаточно популярен, так как поддерживается многими приложениями. NetBEUI — небольшой, быстрый и эффективный протокол Транспортного уровня, который поставляется со всеми сетевыми продуктами фирмы Microsoft. Он появился в середине 80-х годов в первом сетевом продукте Microsoft — MS®-NET. 28

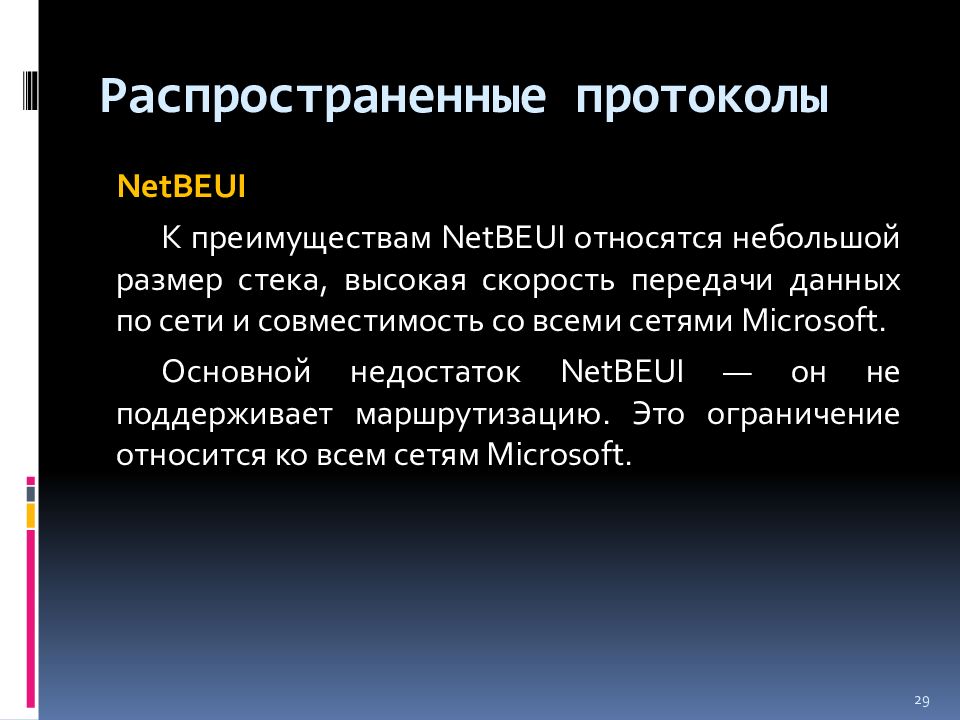

NetBEUI К преимуществам NetBEUI относятся небольшой размер стека, высокая скорость передачи данных по сети и совместимость со всеми сетями Microsoft. Основной недостаток NetBEUI — он не поддерживает маршрутизацию. Это ограничение относится ко всем сетям Microsoft. 29

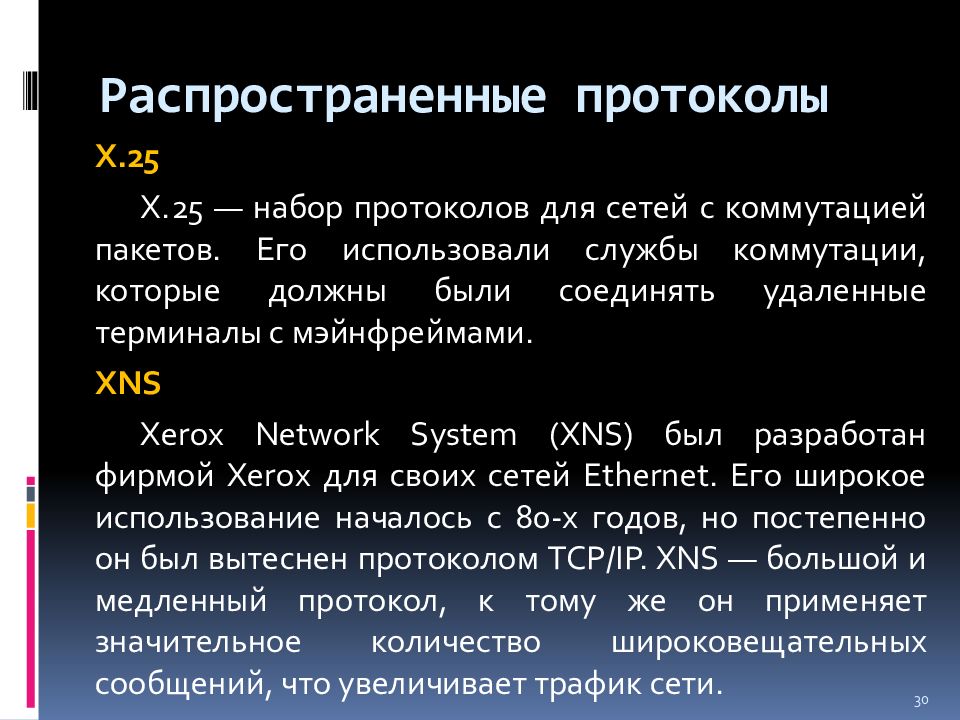

Х.25 Х.25 — набор протоколов для сетей с коммутацией пакетов. Его использовали службы коммутации, которые должны были соединять удаленные терминалы с мэйнфреймами. XNS Xerox Network System (XNS) был разработан фирмой Xerox для своих сетей Ethernet. Его широкое использование началось с 80-х годов, но постепенно он был вытеснен протоколом TCP/IP. XNS — большой и медленный протокол, к тому же он применяет значительное количество широковещательных сообщений, что увеличивает трафик сети. 30

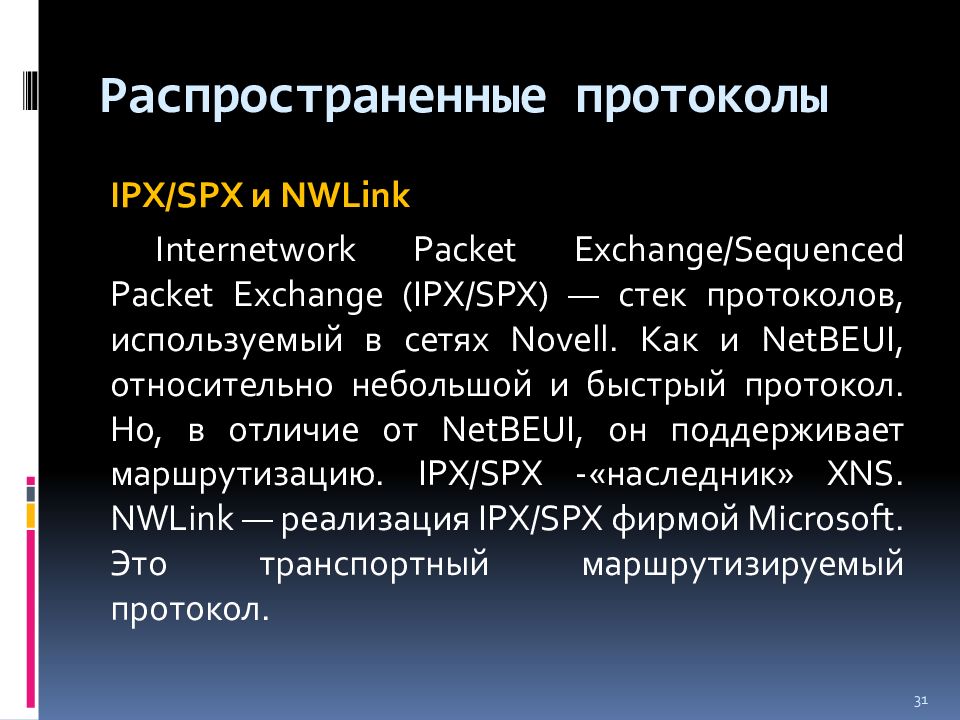

IPX/SPX и NWLink Internetwork Packet Exchange/Sequenced Packet Exchange (IPX/SPX) — стек протоколов, используемый в сетях Novell. Как и NetBEUI, относительно небольшой и быстрый протокол. Но, в отличие от NetBEUI, он поддерживает маршрутизацию. IPX/SPX -« наследник» XNS. NWLink — реализация IPX/SPX фирмой Microsoft. Это транспортный маршрутизируемый протокол. 31
АРРС АРРС ( Advanced Program-to-Program Communication) — транспортный протокол фирмы IBM, часть Systems Network Architecture (SNA). Он позволяет приложениям, работающим на разных компьютерах, непосредственно взаимодействовать и обмениваться данными. 32

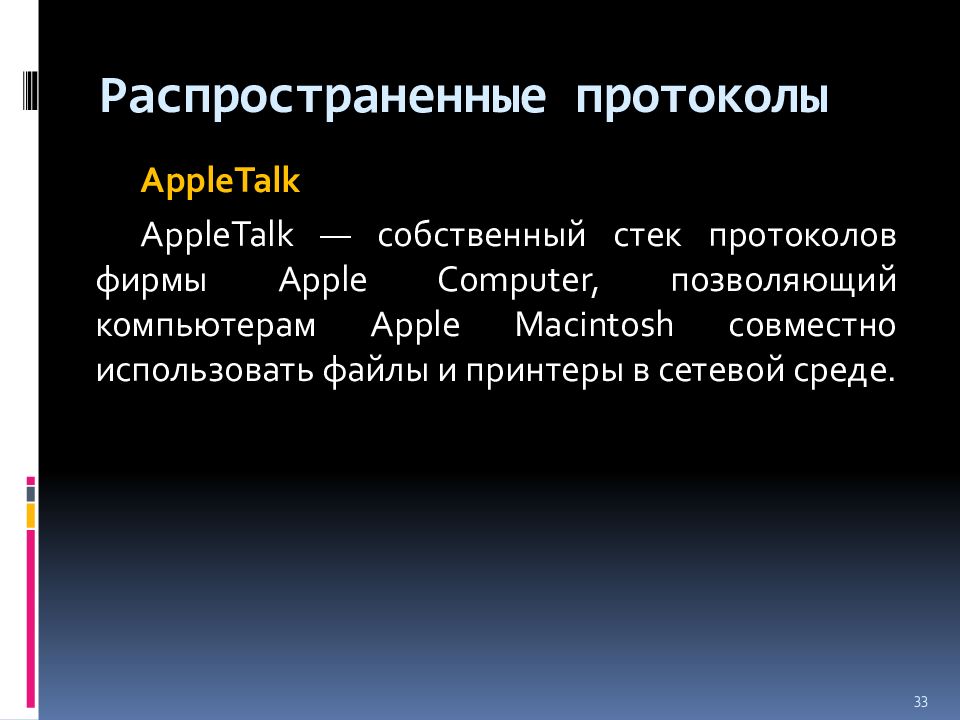

AppleTalk AppleTalk — собственный стек протоколов фирмы Apple Computer, позволяющий компьютерам Apple Macintosh совместно использовать файлы и принтеры в сетевой среде. 33

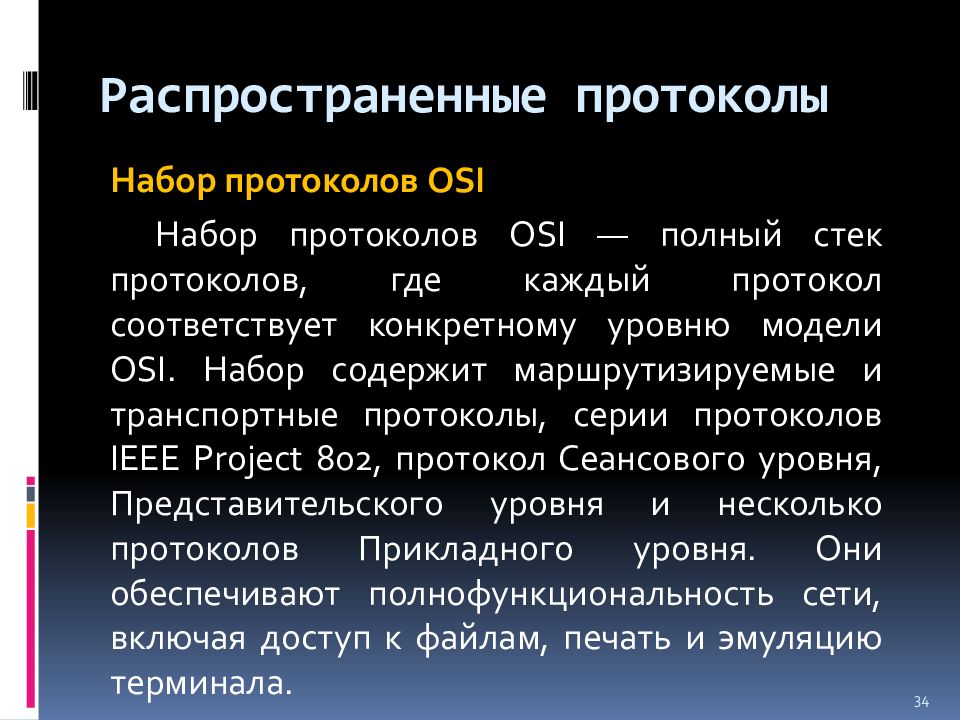

Набор протоколов OSI Набор протоколов OSI — полный стек протоколов, где каждый протокол соответствует конкретному уровню модели OSI. Набор содержит маршрутизируемые и транспортные протоколы, серии протоколов IEEE Project 802, протокол Сеансового уровня, Представительского уровня и несколько протоколов Прикладного уровня. Они обеспечивают полнофункциональность сети, включая доступ к файлам, печать и эмуляцию терминала. 34

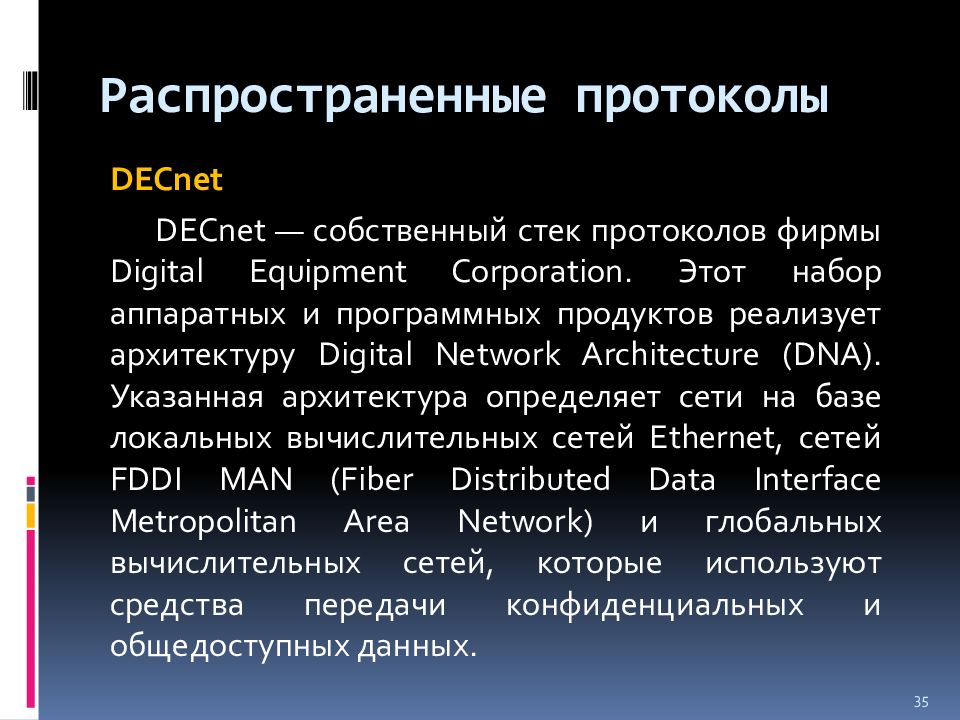

DECnet DECnet — собственный стек протоколов фирмы Digital Equipment Corporation. Этот набор аппаратных и программных продуктов реализует архитектуру Digital Network Architecture (DNA). Указанная архитектура определяет сети на базе локальных вычислительных сетей Ethernet, сетей FDDI MAN ( Fiber Distributed Data Interface Metropolitan Area Network ) и глобальных вычислительных сетей, которые используют средства передачи конфиденциальных и общедоступных данных. 35

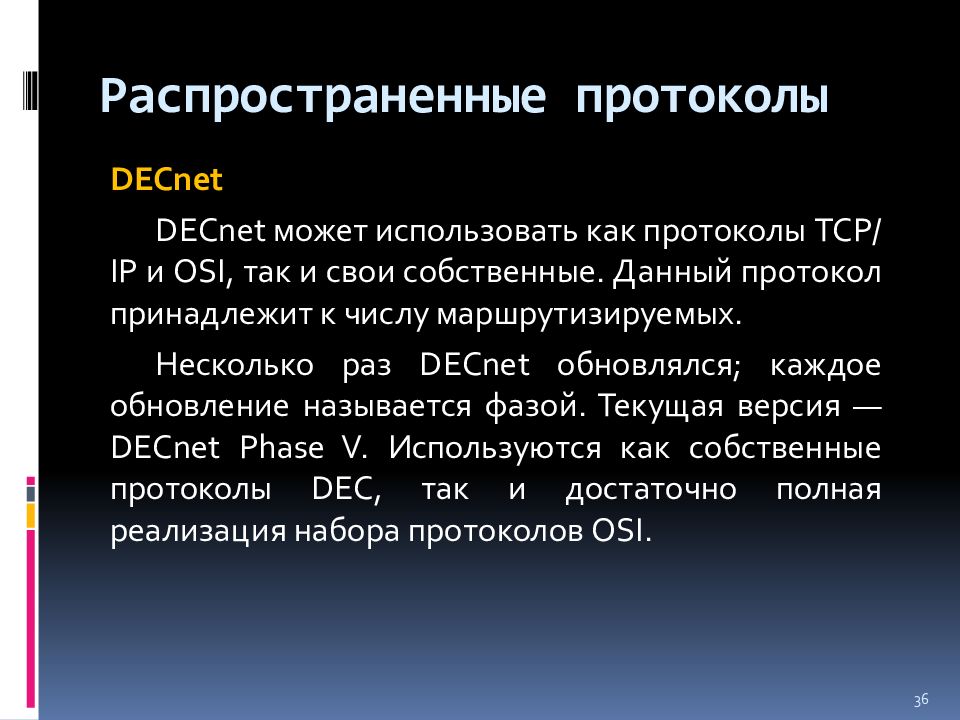

DECnet DECnet может использовать как протоколы TCP/IP и OSI, так и свои собственные. Данный протокол принадлежит к числу маршрутизируемых. Несколько раз DECnet обновлялся; каждое обновление называется фазой. Текущая версия — DECnet Phase V. Используются как собственные протоколы DEC, так и достаточно полная реализация набора протоколов OSI. 36
