1 /(27) Тема: Картографические условные знаки и способы изображений

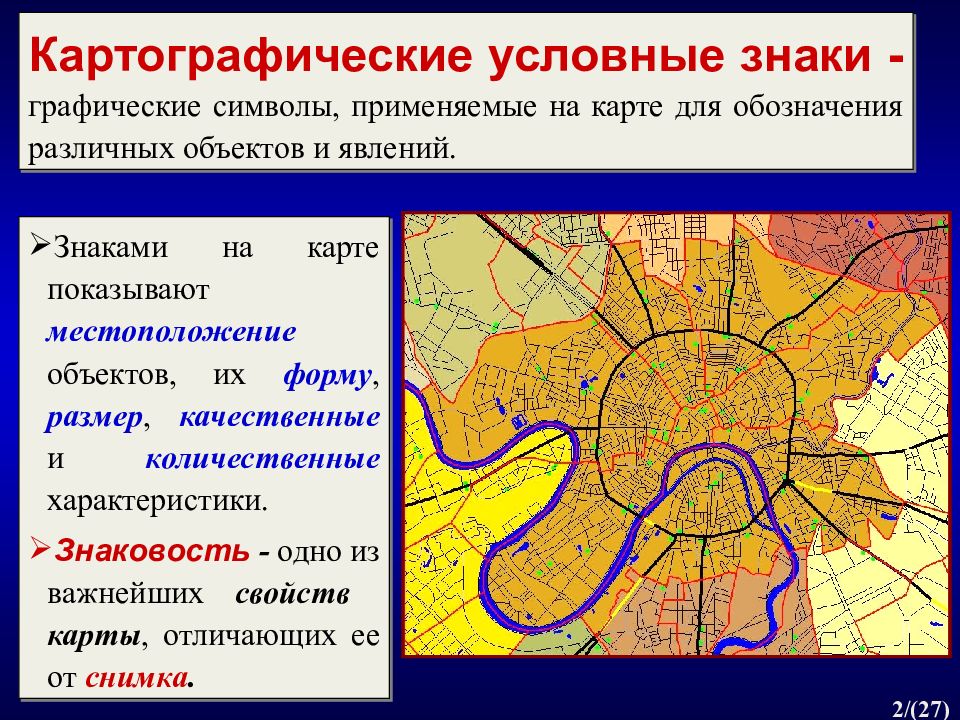

2 /(27) Картографические условные знаки - графические символы, применяемые на карте для обозначения различных объектов и явлений. Знаками на карте показывают местоположение объектов, их форму, размер, качественные и количественные характеристики. Знаковость - одно из важнейших свойств карты, отличающих ее от снимка.
3 /(27) Три группы условных знаков: точечные (внемасштабные) - для показа объектов, локализованных в пунктах. Внемасштабность в том, что размеры знаков в масштабе карты гораздо больше истинных размеров объектов на местности; линейные - для показа линейных объектов. Масштабны по длине, но внемасштабны по ширине ;

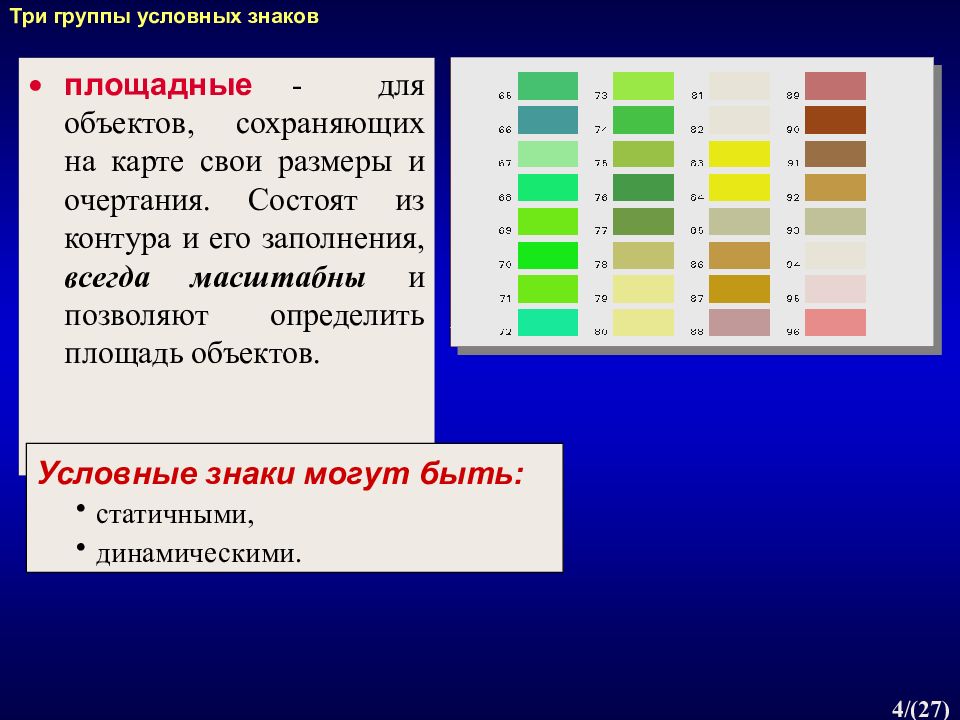

4 /(27) площадные - для объектов, сохраняющих на карте свои размеры и очертания. Состоят из контура и его заполнения, всегда масштабны и позволяют определить площадь объектов. Условные знаки могут быть: статичными, динамическими. Три группы условных знаков
5 /(27) Условные обозначения топографических карт Площадные Линейные Внемасштабные

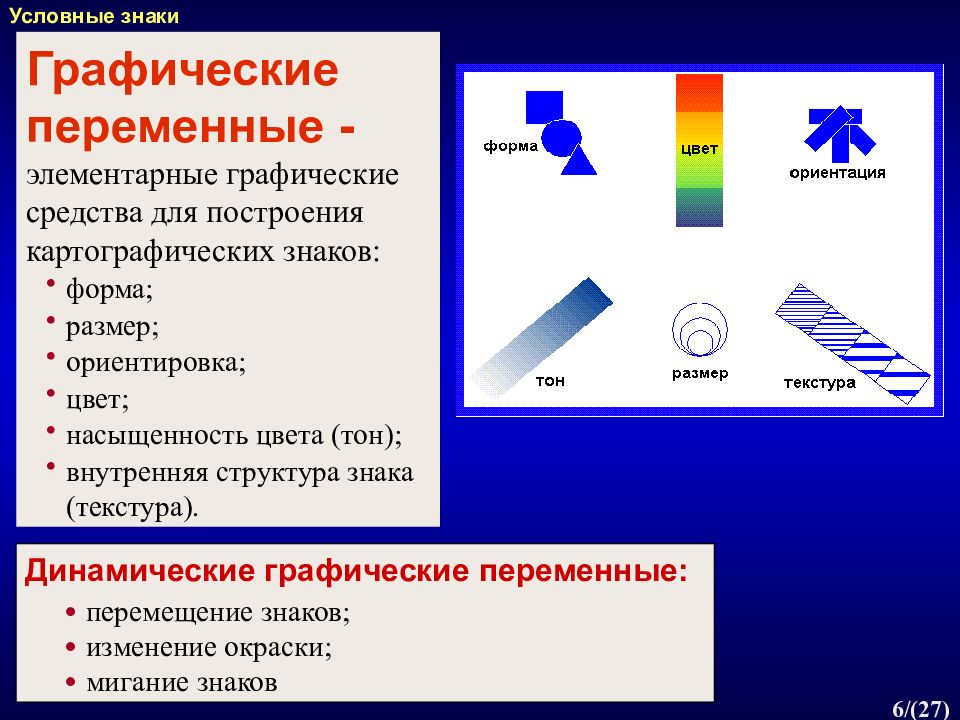

6 /(27) Динамические графические переменные: перемещение знаков; изменение окраски; мигание знаков Графические переменные - элементарные графические средства для построения картографических знаков: форма; размер; ориентировка; цвет; насыщенность цвета (тон); внутренняя структура знака (текстура). Условные знаки

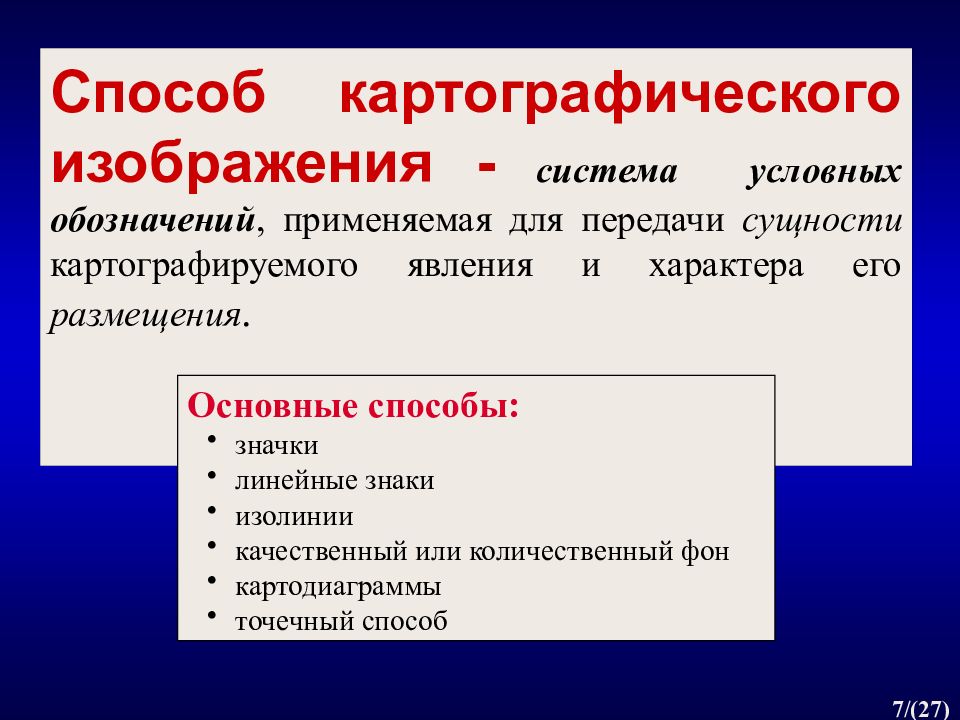

7 /(27) Способ картографического изображения - система условных обозначений, применяемая для передачи сущности картографируемого явления и характера его размещения. Основные способы: значки линейные знаки изолинии качественный или количественный фон картодиаграммы точечный способ
8 /(27) Наглядные значки (маркеры) Значки - для показа объектов, локализованных в пунктах, с помощью внемасштабных знаков. Три вида значков: абстрактные геометрические ( кружки, квадраты, звездочки …) буквенные наглядные (пиктограммы) Геометрические Способы картографического изображения
9 /(27) Линейные знаки - для изображения объектов, локализованных на линиях. Внемасштабны по ширине, но их ось должна совпадать с положением реального объекта на местности. Способы картографического изображения Линейные знаки различаются
10 /(27) Изолинии - линии одинакового значения картографируемого показателя. Используются для изображения непрерывных, плавно изменяющихся явлений ( физических полей : поле рельефа, давления, температуры). Способы картографического изображения Горизонтали и их подписи Интервал сечения - разность отметок соседних изолиний. Заложение изолиний - расстояние между изолиниями на карте. Характеризует уклон поверхности: чем меньше заложение, тем круче поверхность, и наоборот. Примеры: изотермы – изолинии одинаковых температур, изобаты – одинакового давления, горизонтали ( изогипсы)- одинаковой высоты, изобаты – одинаковых глубин; изохоры – одинаковых объёмов. Для усиления наглядности применяется послойная окраска - промежутки между изолиниями закрашивают так, чтобы интенсивность окраски отражала изменение показателя.
11 /(27) Способы картографического изображения Качественный или количественный фон - для показа качественных или количественных различий явлений сплошного распространения по выделенным районам. Н апример, тип почвы, ландшафт, концентрация загрязнения. Обозначается цветом или штриховкой, для количественного фона используется шкала. Cs 137 ( Ки/км 2 )
12 /(27) Картодиаграммы - показ статистических показателей по единицам адм.-террит. деления с помощью диаграммных знаков. Пример : структура возрастного состава населения. Возрастной состав населения в штатах США Способы картографического изображения

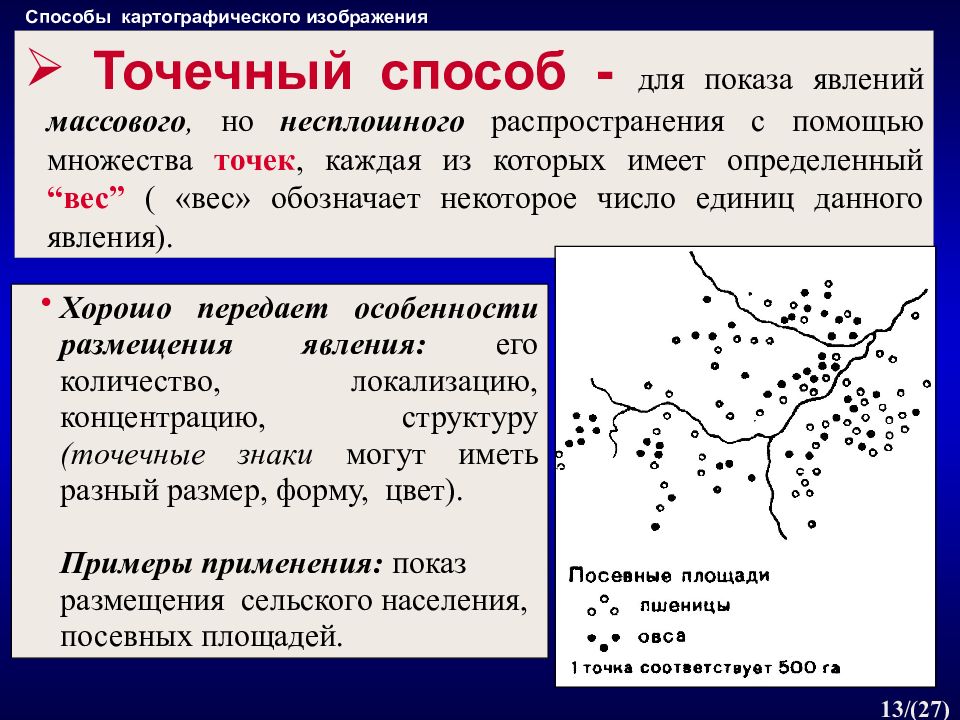

13 /(27) Точечный способ - для показа явлений массового, но несплошного распространения с помощью множества точек, каждая из которых имеет определенный “вес” ( «вес» обозначает некоторое число единиц данного явления). Хорошо передает особенности размещения явления: его количество, локализацию, концентрацию, структуру ( точечные знаки могут иметь разный размер, форму, цвет). Примеры применения: показ размещения сельского населения, посевных площадей. Способы картографического изображения
14 /(27) Шкала условных знаков - графическое изображение последовательности изменения цвета, насыщенности, количественных характеристик условных знаков. Виды шкал: цветовые шкалы абсолютные и относительные шкалы значков - размер значка пропорционален абсолютной или относительной величине показателя непрерывные и интервальные шкалы : непрерывная - знак (его размер, цвет, густота штриховки) меняется плавно с изменением количественного показателя. интервальная - имеются ступени изменения знака ( равномерная шкала - интервалы одинаковые; неравномерная - разные) 137 Cs (К и/км 2 ) 25 100 500 1000 10000 50000 100000 25 100 500 1000 10000 50000 100000 абсолютная относительная Непрерывные шкалы
15 /(27) Непрерывные шкалы 25 100 500 1000 10000 50000 100000 25 100 500 1000 10000 50000 100000 абсолютная относительная абсолютная относительная Интервальные шкалы Цветные шкалы 100 м 3000 м 137 Cs (К и/км 2 ) (интервальная) (непрерывная)
16 /(27) Рельеф - главный элемент ландшафта, определяющий особенности местности. Образует сплошное и в целом плавное поле высот, с возможными резкими изменениями (обрывы, овраги, ущелья) Гипсометрические карты - карты рельефа земной поверхности. Батиметрические карты - карты рельефа дна океанов. горизонтали или послойная окраска с горизонталями отмывка высотные отметки ЦМР (цифровая модель рельефа) Основные способы изображения рельефа:
17 /(27) Горизонтали - линии равных высот получаются путем сечения рельефа уровенными поверхностями, проведенными через заданный интервал - высота сечения рельефа по горизонталям можно определить абсолютную и относительную высоту, форму и крутизну склонов Способы изображения рельефа Изобаты - линии равных глубин (для показа рельефа морского дна). Послойная окраска с горизонталями - окрашивание промежутков между горизонталями по определенной цветовой шкале (гипсометрической) для придания рельефу большей наглядности.
18 /(27) Гипсометрическая шкала ( шкала для окрашивания рельефа) может быть: одноцветной (меняется лишь яркость и насыщенность цвета), многоцветной (меняется цвет, его яркость, насыщенность). Способы изображения рельефа
19 /(27) Принципы построения гипсометрических шкал: затемняющиеся шкалы - «чем выше, тем темнее» ; осветляющиеся шкалы - «чем выше, тем светлее» ; шкалы возрастающей насыщенности и теплоты тона ( серо-зеленый, зеленый, желтый, желто-оранжевый, оранжевый, красный). Способы изображения рельефа: послойная окраска с горизонталями
20 /(27) Шкала высот и глубин в метрах Гипсометрическая шкала. Физическая карта Южной Америки

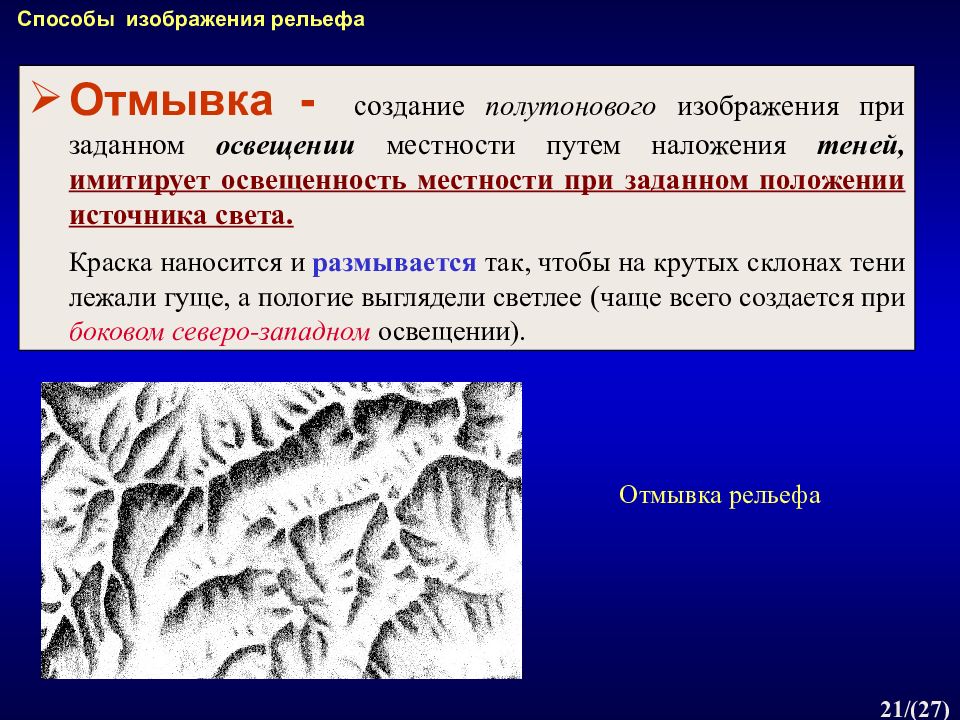

21 /(27) Отмывка - создание полутонового изображения при заданном освещении местности путем наложения теней, имитирует освещенность местности при заданном положении источника света. Краска наносится и размывается так, чтобы на крутых склонах тени лежали гуще, а пологие выглядели светлее (ч аще всего создается при боковом северо-западном освещении). Способы изображения рельефа Отмывка рельефа

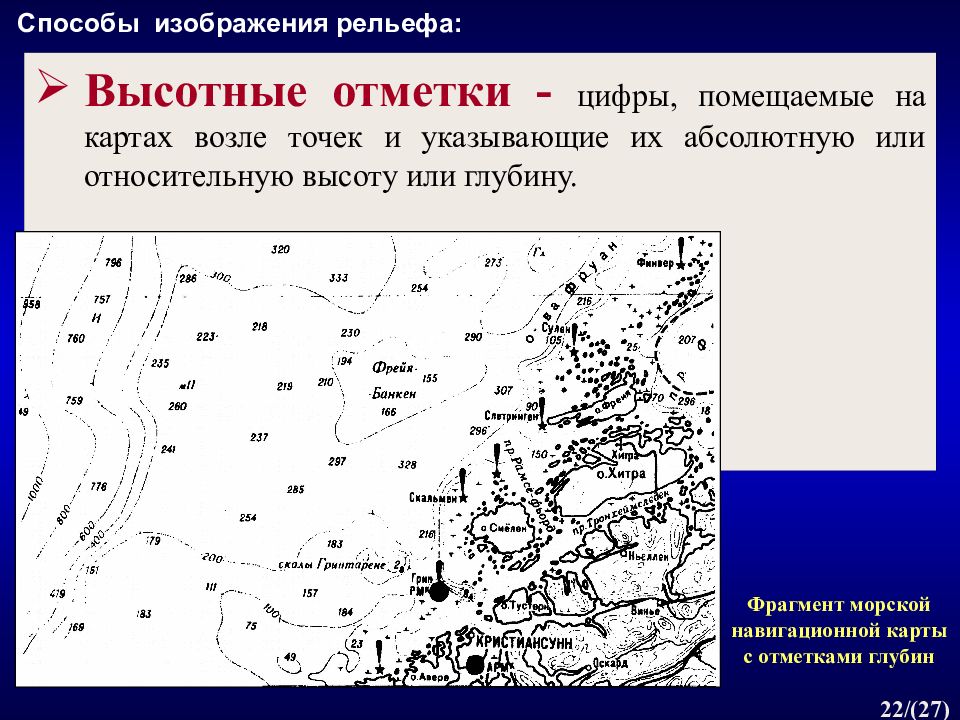

22 /(27) Высотные отметки - цифры, помещаемые на картах возле точек и указывающие их абсолютную или относительную высоту или глубину. Способы изображения рельефа: Фрагмент морской навигационной карты с отметками глубин

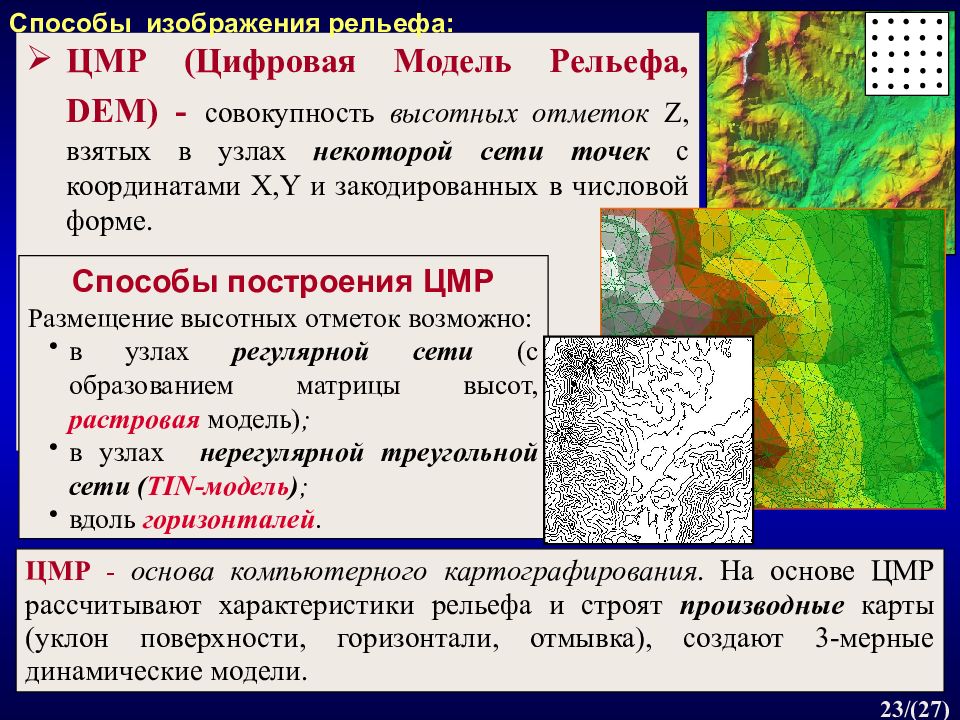

23 /(27) ЦМР (Цифровая Модель Рельефа, DEM ) - совокупность высотных отметок Z, взятых в узлах некоторой сети точек с координатами X,Y и закодированных в числовой форме. Способы изображения рельефа: ЦМР - основа компьютерного картографирования. На основе ЦМР рассчитывают характеристики рельефа и строят производные карты (уклон поверхности, горизонтали, отмывка), создают 3-мерные динамические модели. Способы построения ЦМР Р азмещение высотных отметок возможно: в узлах регулярной сети (с образованием матрицы высот, растровая модель) ; в узлах нерегулярной треугольной сети ( TIN- модель ) ; вдоль горизонталей.
24 /(27) Цифровая модель рельефа Кавказа и окружающих стран с ОТМЫВКОЙ

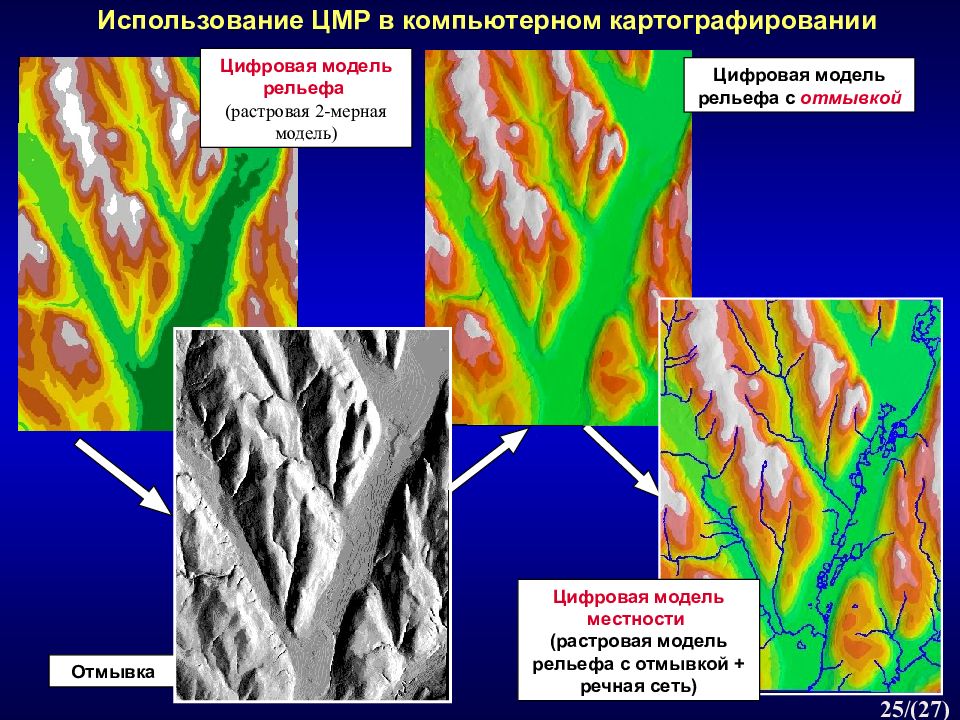

25 /(27) Цифровая модель рельефа (растровая 2-мерная модель) Отмывка Цифровая модель рельефа с отмывкой Цифровая модель местности (растровая модель рельефа c отмывкой + речная сеть) Использование ЦМР в компьютерном картографировании
26 /(27) Горизонтали Цифровая модель рельефа ( растровая ) TIN- модель рельефа Построение TIN- модели на основе горизонталей, рассчитанных по ЦМР
27 /(27) 2-мерная TIN- модель местности 3-мерная модель местности Построение 3-мерной динамической модели местности на основе TIN- модели
