МОСКОВСКИЙ УНИВЕРСИТЕТ МВД РОССИИ ИМЕНИ В.Я.КИКОТЯ Кафедра деятельности ОВД в особых условиях учебно-научного комплекса специальной подготовки

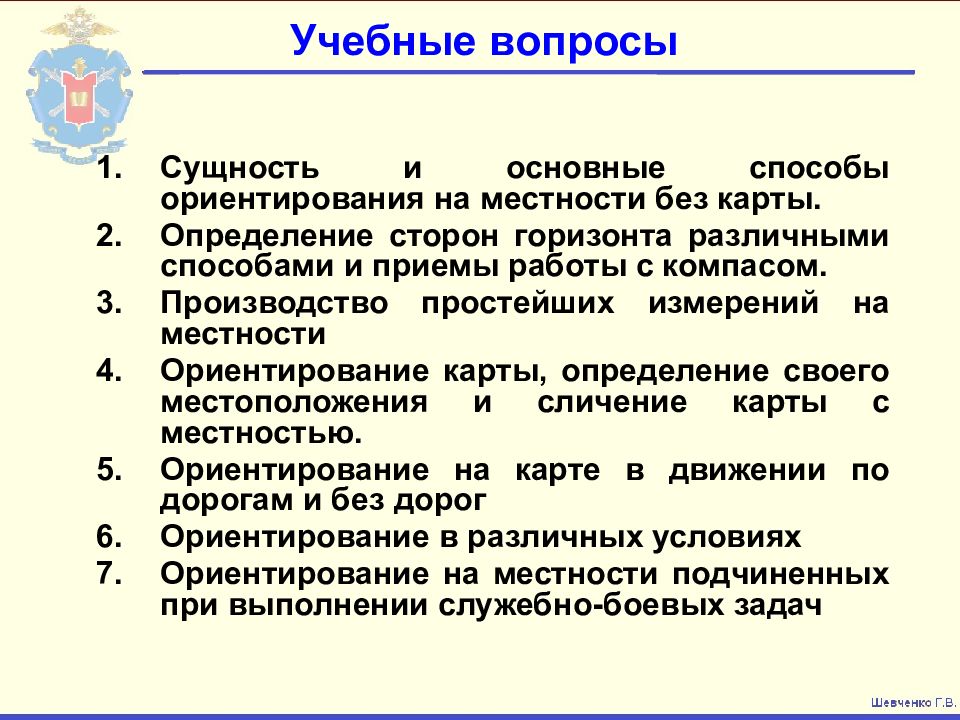

Сущность и основные способы ориентирования на местности без карты. Определение сторон горизонта различными способами и приемы работы с компасом. Производство простейших измерений на местности Ориентирование карты, определение своего местоположения и сличение карты с местностью. Ориентирование на карте в движении по дорогам и без дорог Ориентирование в различных условиях Ориентирование на местности подчиненных при выполнении служебно-боевых задач
Ориентироваться на местности при выполнении служебных и боевых задач – это значит определить свое местоположение и нужное направление движения относительно сторон горизонта, окружающих местных предметов и элементов рельефа, а также относительно расположения своих сил и местоположения противника (преступника). Местные предметы и элементы рельефа, относительно которых определяют свое местоположение, положение противник а (преступника) и указывают направление движения, называются ориентирами. Ориентирами могут служить хорошо заметные местные предметы и элементы рельефа, которые выделяются своей формой, окраской, размерами, легко опознаются и запоминаются при обзоре местности.
Ориентиры: Точечные (перекрестки дорог, трубы завод, мосты) Линейные (дороги, реки, линии электропередач и связи) Площадные (населенные пункты, рощи, озера, болота). Сущность и основные способы ориентирования на местности без карты ПРАВИЛО ОРИЕНТИРОВ Выбранные ориентиры нумеруют справа налево по рубежам от себя в сторону противника (преступника). Кроме номера каждому ориентиру дают условные наименование, соответствующее его внешним признакам, например: «Лес темный», «Гора Крутая», «Сухое дерево» и т.п.
ТРУБА ЗАВОДА ПАМЯТНИК МАЯК СТОЛБ КУСТ ЦЕРКОВЬ Фрагмент 6.3
МАГИСТРАЛИ РЕКА ЛИНИИ ЭЛЕКТРОПЕРЕДАЧ ШОССЕ
ПРУД БОЛОТО ПОЛЕ НАСЕЛЕННЫЕ ПУНКТЫ
3 1 2 4 5 6 7
Ор.1 «Черный столб» Ор.2 «Куст-шар» Ор.3 «Знак» Ор.4 «Сухое дерево» Ор.5 ГГПС Ор.6 «Холм»

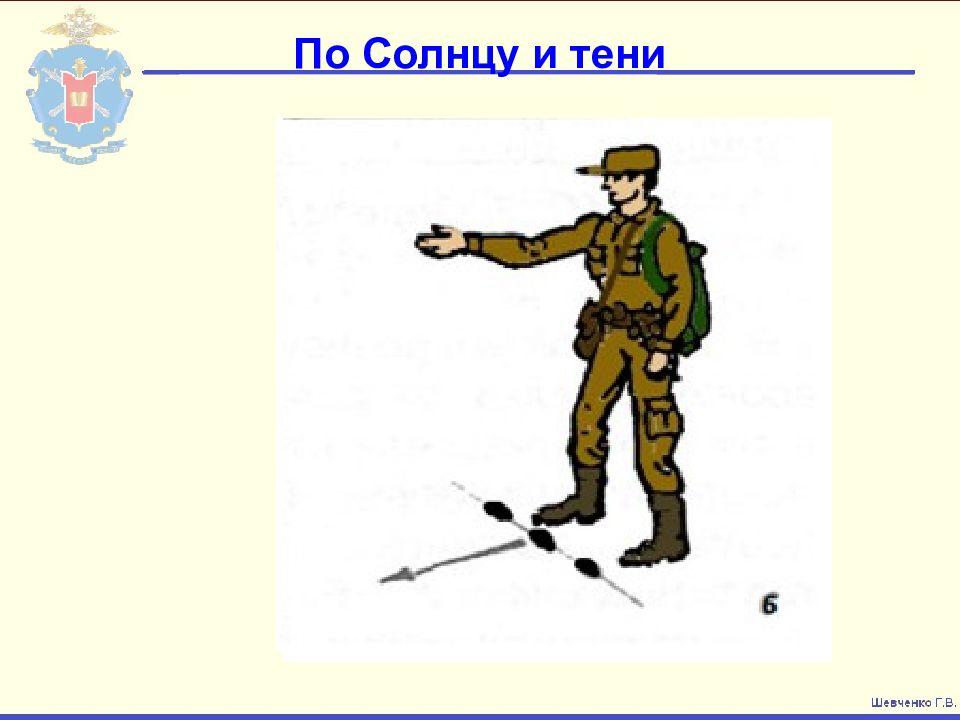

Способы определения сторон горизонта: по компасу; по Солнцу; по Солнцу и часам; по Солнцу и тени; по полярной звезде и Луне; по признакам местных предметов. Компас Адрианова состоит: 1. Корпус. 2. Шкала (лимб). 3. Магнитная стрелка. 5. Указатель отсчетов. 6. Стопор (зажим). 7. Ось. 4. Визирное приспособление (целик и мушка). 1 4 4 5 6 7 3 2
3. по возможности, намечают ориентиры на юг, запад, восток. 2. не меняя положения компаса, визировать через прорезь и мушку, далее заметить удаленный хорошо видимый ориентир, который использовать для указания направления на север; 1.горизонтально расположенный компас повернуть так, чтобы северный конец стрелки совпал с нулевым делением шкалы;

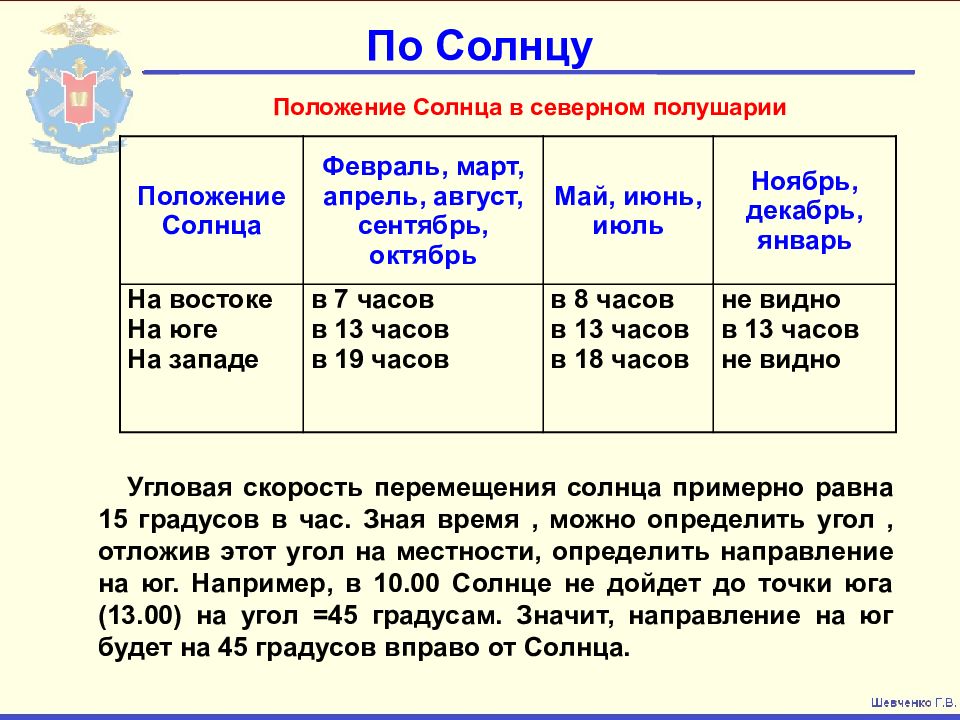

Угловая скорость перемещения солнца примерно равна 15 градусов в час. Зная время, можно определить угол, отложив этот угол на местности, определить направление на юг. Например, в 10.00 Солнце не дойдет до точки юга (13.00) на угол =45 градусам. Значит, направление на юг будет на 45 градусов вправо от Солнца. Положение Солнца Февраль, март, апрель, август, сентябрь, октябрь Май, июнь, июль Ноябрь, декабрь, январь На востоке На юге На западе в 7 часов в 13 часов в 19 часов в 8 часов в 13 часов в 18 часов не видно в 13 часов не видно Положение Солнца в северном полушарии

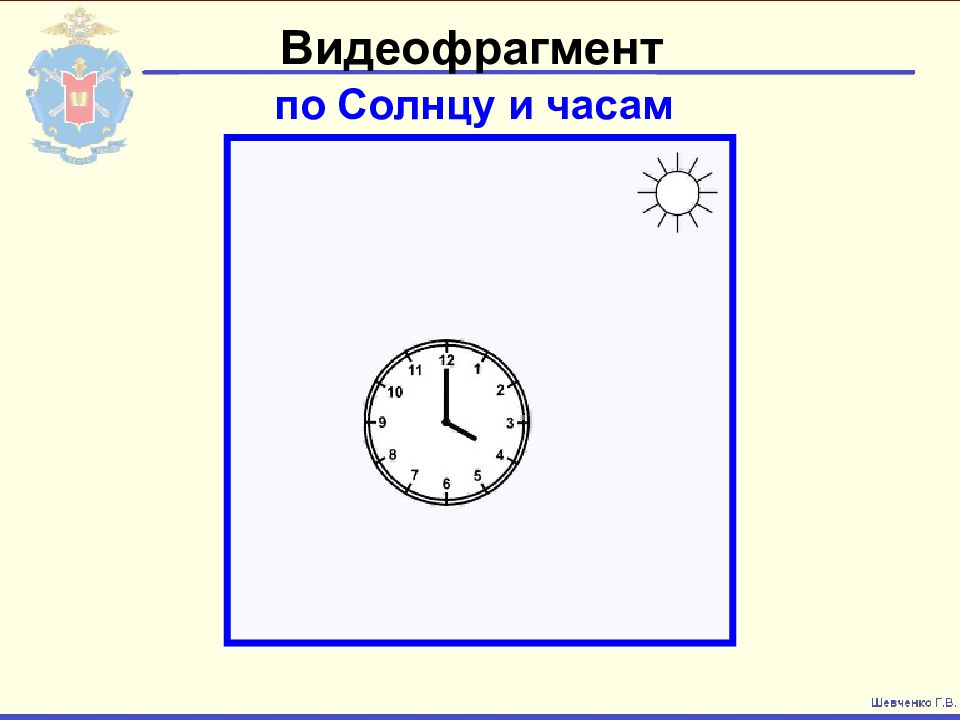

В 13.00 Солнце находится на юге. Угол между часовой стрелкой и направлением на цифру 1 на циферблате часов делится пополам прямой линией (биссектриса), которая указывает направление на юг. До полудня надо делить пополам ту дугу (угол), которую стрелка должна пройти до 13.00 (рис. 1, а), а после полудня – ту дугу, которую она прошла после 13.00 (рис. 1,б). Ю С Ю С Рис.1
Через две крайние звезды Большой Медведицы нужно мысленно провести прямую линию и отложить на ней пять отрезок, равный расстоянию между этими звездами. Конец пятого отрезка укажет положение Полярной звезды, которая находится в созвездии Малой Медведицы (конечная звезда малого ковша). Полярная звезда всегда практически находится на севере.
Различают четыре главные фазы Луны: новолуние (Луна не видна); первая четверть; полнолуние; последняя четверть. Луна движется по ходу часовой стрелки с угловой скоростью в среднем примерно 15° в час. Полная Луна, находясь точно против Солнца, бывает на востоке в 19 ч (в 7 ч вечера), на юге в 1 ч ночи и на Западе в 7 ч утра. По Луне Время Фазы Луны Первая четверть Полнолуние Последняя четверть В 19 часов На юге На востоке – В 1 час На западе На юге На востоке В 7 часов – На западе На юге
а. 12 частей – полнолуние; б. 6 частей – половина; в. 3 части диска– ¼ диска; г. 9 частей – ¾ диска. Сумма Разность а б в г Если Луна прибывает (видна правая часть диска), то полученное число частей вычитают из часа наблюдения. При убывающей Луне (видна левая часть диска) указанное число частей прибавляют к часу наблюдения. Полученная сумма или разность укажет час, когда в том направлении, где наблюдается Луна, будет Солнце. Определив этот час и приняв Луну за Солнце, находят направление на юг, как это делается при ориентированию по Солнцу и часам. При этом на Луну надо направлять не часовую стрелку, а то деление на циферблате часов, которое соответствует вычисленному часу. 2 части Луны Ю

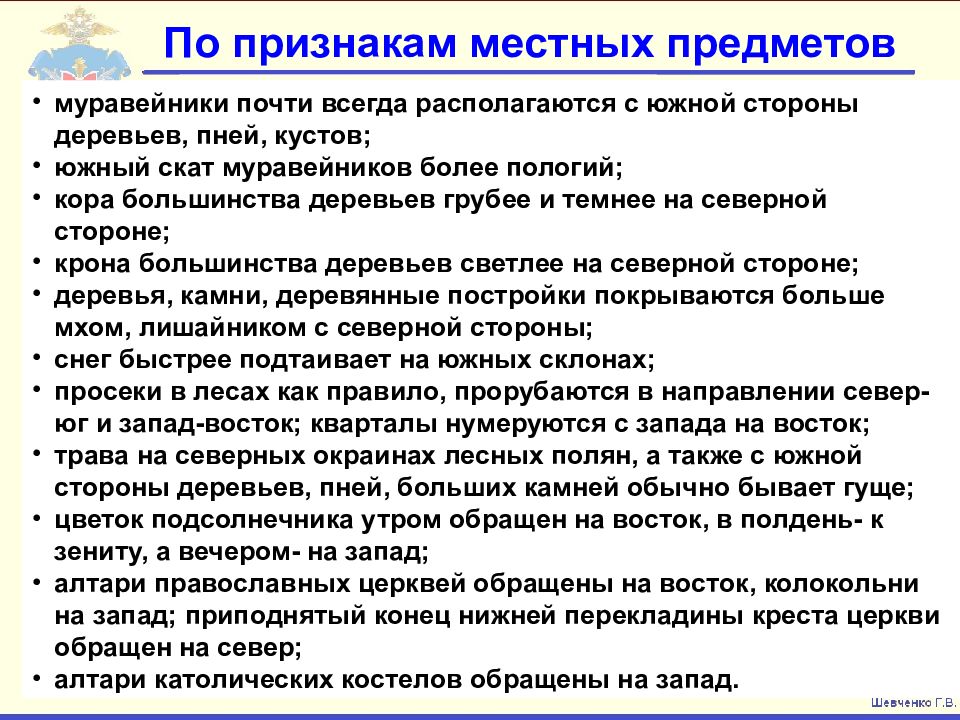

муравейники почти всегда располагаются с южной стороны деревьев, пней, кустов; южный скат муравейников более пологий; кора большинства деревьев грубее и темнее на северной стороне; крона большинства деревьев светлее на северной стороне; деревья, камни, деревянные постройки покрываются больше мхом, лишайником с северной стороны; снег быстрее подтаивает на южных склонах; просеки в лесах как правило, прорубаются в направлении север-юг и запад-восток; кварталы нумеруются с запада на восток; трава на северных окраинах лесных полян, а также с южной стороны деревьев, пней, больших камней обычно бывает гуще; цветок подсолнечника утром обращен на восток, в полдень- к зениту, а вечером- на запад; алтари православных церквей обращены на восток, колокольни на запад; приподнятый конец нижней перекладины креста церкви обращен на север; алтари католических костелов обращены на запад.
Понятие тысячной Радиус окружности обозначим через Д,а С - длина окружности, то С = 2п R = 6,28 R, или, округленно, C = 6 R, Если окружность разделить на 6000 равных частей, то: или, так как С = 6 Д, получим приближенно: Таким образом, длина 1:6000 части окружности (т. е. одно деление угломера) равна одной тысячной доле дистанции. Тысячную (0 – 01) иногда называют малым делением угломера, а сто тысячных (1 – 00) большим делением угломера.

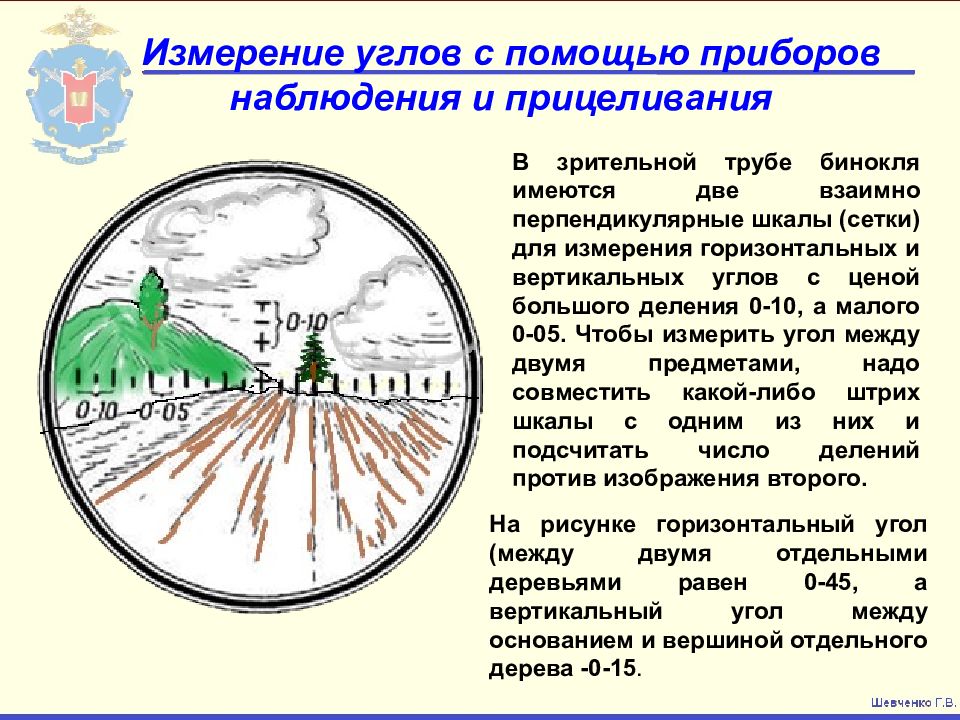

В зрительной трубе бинокля имеются две взаимно перпендикулярные шкалы (сетки) для измерения горизонтальных и вертикальных углов с ценой большого деления 0-10, а малого 0-05. Чтобы измерить угол между двумя предметами, надо совместить какой-либо штрих шкалы с одним из них и подсчитать число делений против изображения второго. На рисунке горизонтальный угол (между двумя отдельными деревьями равен 0-45, а вертикальный угол между основанием и вершиной отдельного дерева -0-15.
330 º Магнитный азимут – горизонтальный угол, измеряемый по ходу часовой стрелки от северного направления магнитного меридиана (магнитной стрелки компаса) до направления на предмет от 0 º до 360 º.

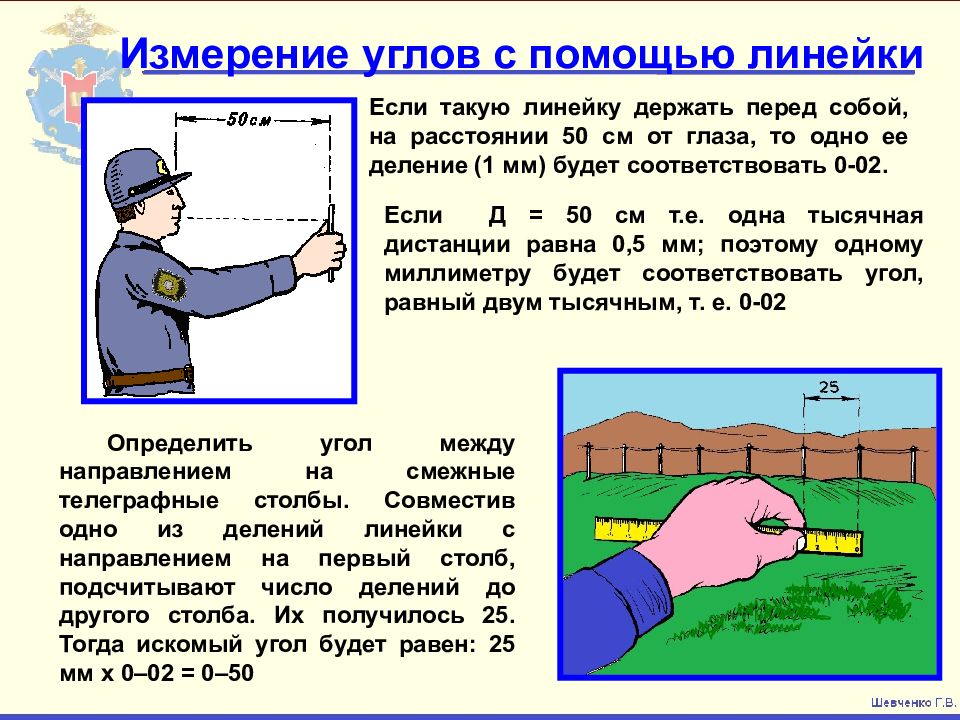

Если такую линейку держать перед собой, на расстоянии 50 см от глаза, то одно ее деление (1 мм) будет соответствовать 0-02. Если Д = 50 см т.е. одна тысячная дистанции равна 0,5 мм; поэтому одному миллиметру будет соответствовать угол, равный двум тысячным, т. е. 0-02 Определить угол между направлением на смежные телеграфные столбы. Совместив одно из делений линейки с направлением на первый столб, подсчитывают число делений до другого столба. Их получилось 25. Тогда искомый угол будет равен: 25 мм х 0–02 = 0–50
С помощью линейки, расположенной на расстоянии 50 см от глаза, измеряют в миллиметрах высоту (ширину) наблюдаемого предмета. Затем действительную высоту (ширину) предмета в сантиметрах, делят на количество миллиметров линейки, перекрывавших этот предмет, результат умножают на постоянное число 5 и получают искомую дальность до предмета в метрах. Например, телеграфный столб высотой 6 м закрывает на линейке отрезок 10 мм. Следовательно, расстояние до него: Для определения расстояний по угловым и линейным размерам предметов рекомендуется запомнить величины (ширину, высоту, длину) некоторых из них, приведенные в таблице. Измеряемый объект Размеры объекта Высота (м) Ширина (м) Длина (м) Деревянный столб линии связи 5-7 Расстояние между столбами линии связи 50 Расстояние между опорами электросети высокого напряжения 100 Средневозрастной лес 18-20 Автомобиль грузовой 2 2-3.5 5-6 Легковой автомобиль 1,3 1.5 4 Человек среднего роста 1.7 Опора линии электропередач 18 Пассажирский вагон 4 3 20 Железнодорожная цистерна 3 2,8 9 Товарный вагон 4 2,7 13 Этаж дома 4
Измерение расстояния шагами. Длину своего шага достаточно точно можно определить по формуле: Д – длина одного шага в м. Р – рост человека в м. Определения расстояния по времени и скорости движения. Определение расстояний на слух. Определение расстояний по соотношению скоростей света и звука. Звук распространяется со скоростью 330 м/с, т.е. 1 км за 3 с. Источник шума Дальность слышимости, м Шаги человека. Треск сломанной ветки. Негромкий разговор, заряжание оружия. Рубка или пилка леса (стук топора). Движение автомобилей (ровный шум мотора) Падающее дерево. Громкий крик, треск сучьев Автомобиль, движущийся по шоссе. Одиночные выстрелы из автомата 40 80 100 300 500 – 700 600 800 – 1000 800 2000 – 3000 Например, наблюдатель услышал взрыв через 11с. после вспышки. Расстояние до места вспышки Д = 3,7 км.
Способность оценивать расстояния на глаз основывается на следующем: а) чем ближе предмет, тем яснее и резче мы его видим и тем больше внешних подробностей на нем различаем; б) чем ближе предмет, тем он кажется больше. Прежде всего необходимо развить у себя способность мысленно представлять и уверенно отличать на местности несколько наиболее применяемых отрезков расстояний в 100, 200, 400, 800 и 1000 м. Изучив как следует эти исходные отрезки и запечатлев их в своей з ритель ной памяти, легко научиться мысленно сравнивать с ними и оценивать другие расстояния.
У Д В Способ применим только, когда известны линейные размеры (высота, длина, ширина) объекта, до которого определяется расстояние. Способ сводится к измерению угла, под которым виден объект в тысячных, и к последующему решению задачи по формуле тысячной : где: Д – расстояние до объекта ( дистанция, м ) В – линейный размер объекта ( длина, ширина, высота, м) У – угловая величина объекта в тысячных.
Измерение расстояния шагами. Этот способ применяется обычно при движении по азимуту, составлении схем местности и в случаях, когда позволяет обстановка. Счет шагов ведется парами. Длину своего шага достаточно точно можно определить по формуле: Д – длина одного шага в м. Р – рост человека в м.
Ориентировать карту - это значит расположить ее так, чтобы верхняя сторона рамки была обращена на север, а остальные соответственно на юг, восток, запад. При таком положении карты все направления на карте параллельны соответствующим направлениям на местности. Карта ориентируется обычно по линиям местности или по направлениям на ориентиры, по деталям рельефа и по компасу.

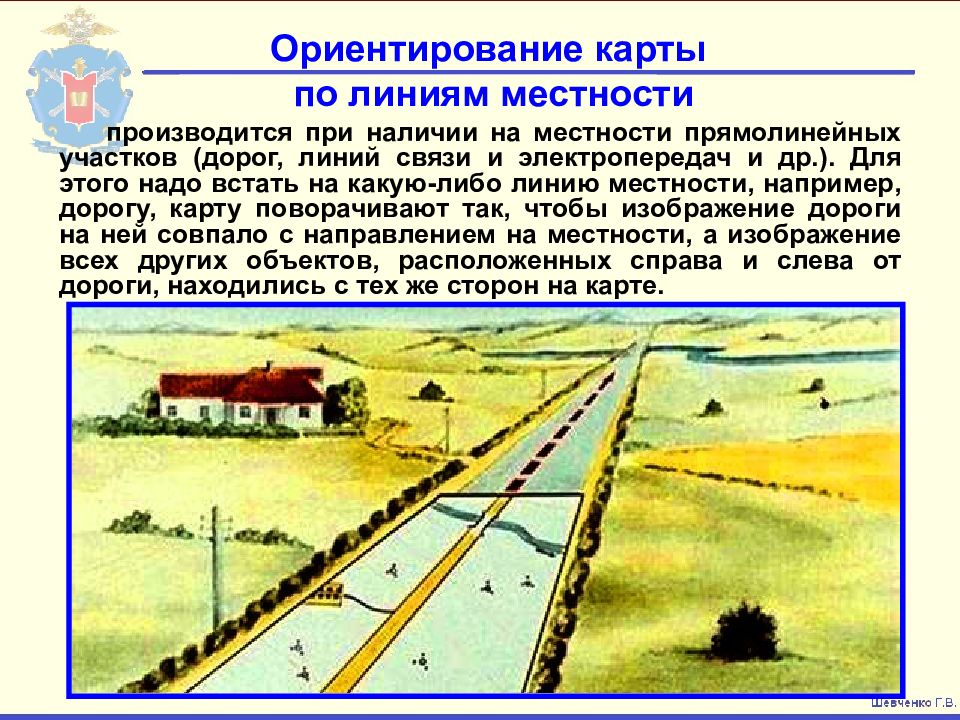

производится при наличии на местности прямолинейных участков (дорог, линий связи и электропередач и др.). Для этого надо встать на какую-либо линию местности, например, дорогу, карту поворачивают так, чтобы изображение дороги на ней совпало с направлением на местности, а изображение всех других объектов, расположенных справа и слева от дороги, находились с тех же сторон на карте.
применяют в том случае, когда точка стояния известна и с нее виден ориентир, обозначенный на карте. Карту поворачивают так, чтобы направление точки стояния - ориентир совпало с соответствующим направлением на местности.
применяется преимущественно на местности, трудной для ориентирования. При этом компасом определяют направление на север, а затем карту поворачивают верхней стороной рамки в этом направлении. Более точно карту можно ориентировать с учетом магнитного склонения. Компас при расстопоренной магнитной стрелке установить на вертикальную линию координатной сетки карты, так, чтобы линия проходящая через штрихи 0 или 180 градусов шкалы компаса совпала с линией карты. Затем карту поворачивают так, чтобы северный конец магнитной стрелки отклонился от штриха 0 градусов на величину поправки направления. Указанную в левом нижнем углу данного листа карты.

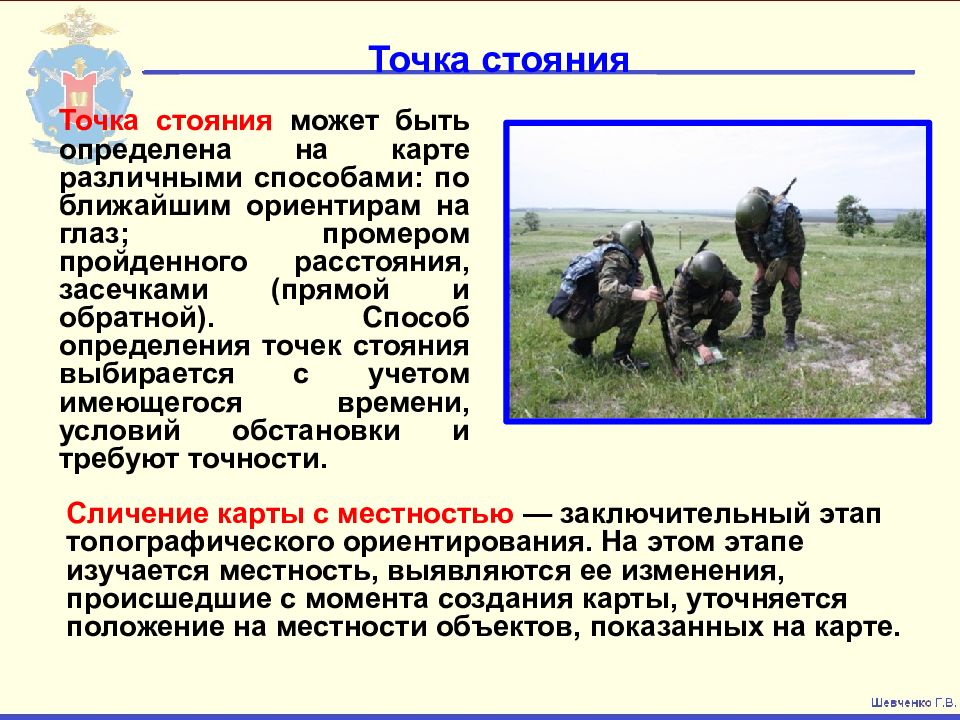

Точка стояния может быть определена на карте различными способами: по ближайшим ориентирам на глаз; промером пройденного расстояния, засечками (прямой и обратной). Способ определения точек стояния выбирается с учетом имеющегося времени, условий обстановки и требуют точности. Сличение карты с местностью — заключительный этап топографического ориентирования. На этом этапе изучается местность, выявляются ее изменения, происшедшие с момента создания карты, уточняется положение на местности объектов, показанных на карте.
Определение своего местоположения по ближайшим ориентирам на глаз. На ориентированной карте опознают один-два местных предмета, видимых на местности, затем определяют глазомерно свое местоположение относительно этих предметов по направлениям и расстояниям до них и намечают точку своего стояния.
Промером расстояния. Способ применяется главным образом при движении по дороге или вдоль линейного контура, преимущественно на закрытой местности или при плохих условиях видимости. Сущность способа: измеряют расстояние (спидометром, шагами) от ориентира, расположенного у дороги или какого-либо другого линейного ориентира, до определяемой точки стояния; затем это расстояние откладывают на карте вдоль дороги (линейного ориентира) в соответствующем направлении. Определения точек стояния
Засечкой по местному предмету. По направлению на ориентир и расстояния до него точка стояния может быть определена если на местности и на карте опознан только один ориентир. В этом случае по ориентированной карте к условному знаку опознанного ориентира прикладывают линейку, визируют ее на ориентир на местности, прочерчивают прямую линию и откладывают на ней расстояние от ориентира. Полученная на линии визирования точка и будет искомой точкой стояния. Определения точек стояния
Обратной засечкой по трем (двум) направлениям. Этот способ применяется преимущественно на открытой местности, бедной ориентирами, когда опознано три (два) ориентира. Карту тщательно ориентируют по компасу, прикладывают линейку к условному знаку одного из ориентиров на карте и направляют ее на тот же ориентир на местности, затем прочерчивают линию на себя. Не сбивая ориентировку карты, таким же образом прочерчивают направление на второй и третий ориентиры. Пересечение трех направлений обычно образует треугольник, центр которого и будет точкой стояния. Определения точек стояния

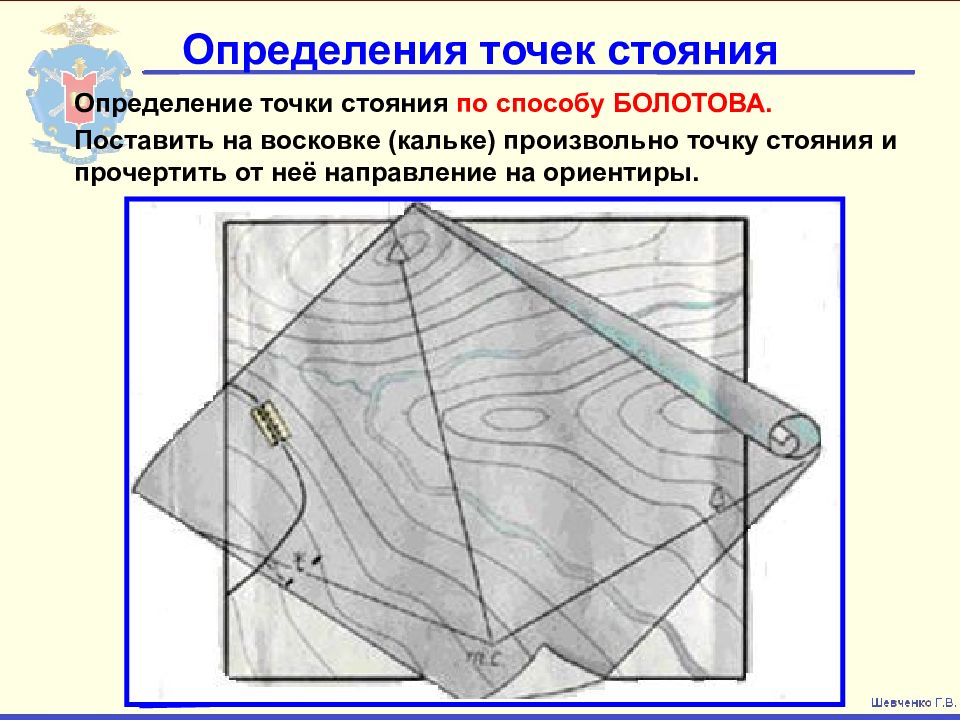

Определение точки стояния по способу БОЛОТОВА. Поставить на восковке (кальке) произвольно точку стояния и прочертить от неё направление на ориентиры. Определения точек стояния

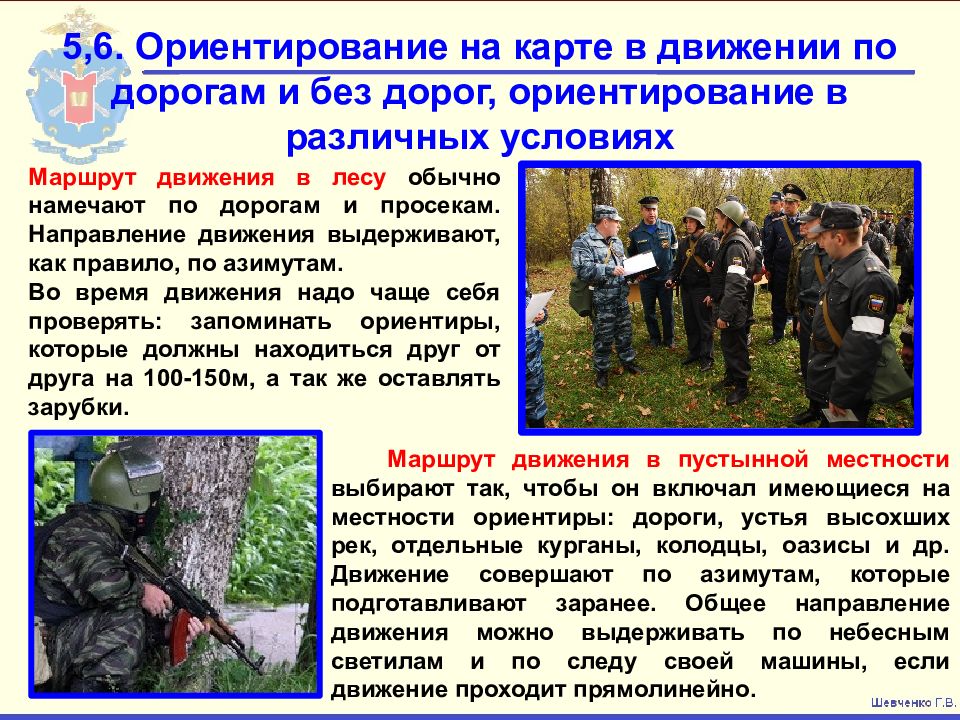

Маршрут движения в лесу обычно намечают по дорогам и просекам. Направление движения выдерживают, как правило, по азимутам. Во время движения надо чаще себя проверять: запоминать ориентиры, которые должны находиться друг от друга на 100-150м, а так же оставлять зарубки. Маршрут движения в пустынной местности выбирают так, чтобы он включал имеющиеся на местности ориентиры: дороги, устья высохших рек, отдельные курганы, колодцы, оазисы и др. Движение совершают по азимутам, которые подготавливают заранее. Общее направление движения можно выдерживать по небесным светилам и по следу своей машины, если движение проходит прямолинейно.
Выбор маршрута и ориентиров вдоль него. Определение магнитных азимутов. Расстояний по каждому участку пути (между ориентирами). Оформление этих данных (чертеж и таблица данных) Обратный азимут — это направление от местного предмета на точку стояния. Для его определения нужно к прямому азимуту прибавить 180°, если он меньше 180°, или вычесть 180°, если он больше 180°. № по пор. Участок маршрута Магнитный азимут в градусах Расстояние в парах шагов 1 2 3 Развилка дорог — граница леса Граница леса — дом лесника Дом лесника — курган 42 96 73 900 1320 1070

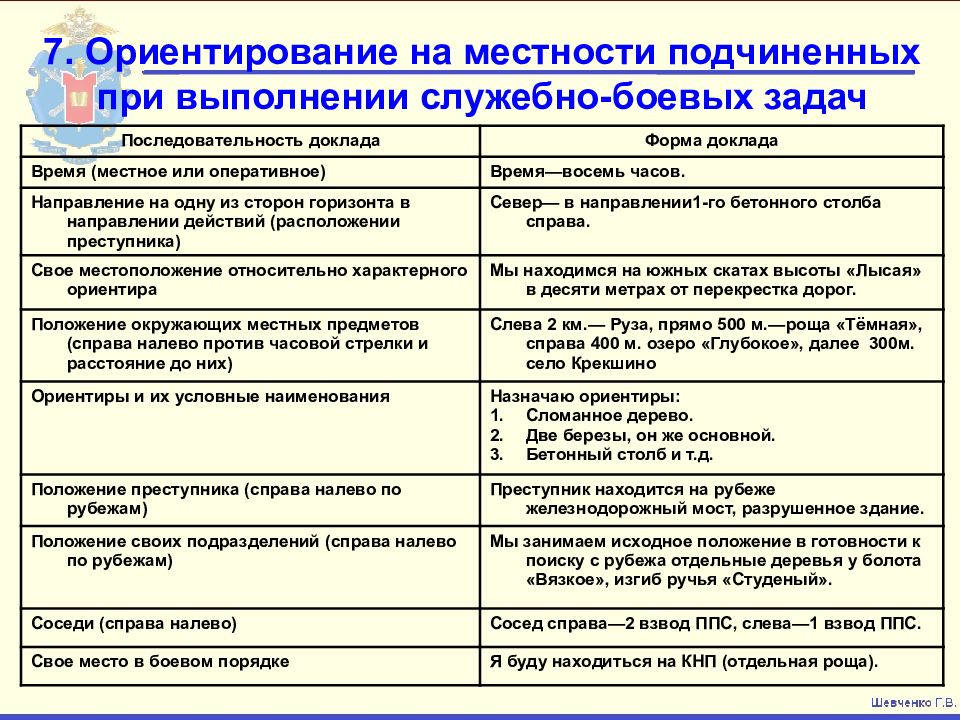

Последовательность доклада Форма доклада Время (местное или оперативное) Время—восемь часов. Направление на одну из сторон горизонта в направлении действий (расположении преступника) Север— в направлении1-го бетонного столба справа. Свое местоположение относительно характерного ориентира Мы находимся на южных скатах высоты «Лысая» в десяти метрах от перекрестка дорог. Положение окружающих местных предметов (справа налево против часовой стрелки и расстояние до них) Слева 2 км.— Руза, прямо 500 м.—роща «Тёмная», справа 400 м. озеро «Глубокое», далее 300м. село Крекшино Ориентиры и их условные наименования Назначаю ориентиры: Сломанное дерево. Две березы, он же основной. Бетонный столб и т.д. Положение преступника (справа налево по рубежам) Преступник находится на рубеже железнодорожный мост, разрушенное здание. Положение своих подразделений (справа налево по рубежам) Мы занимаем исходное положение в готовности к поиску с рубежа отдельные деревья у болота «Вязкое», изгиб ручья «Студеный». Соседи (справа налево) Сосед справа—2 взвод ППС, слева—1 взвод ППС. Свое место в боевом порядке Я буду находиться на КНП (отдельная роща). 7. Ориентирование на местности подчиненных при выполнении служебно-боевых задач
