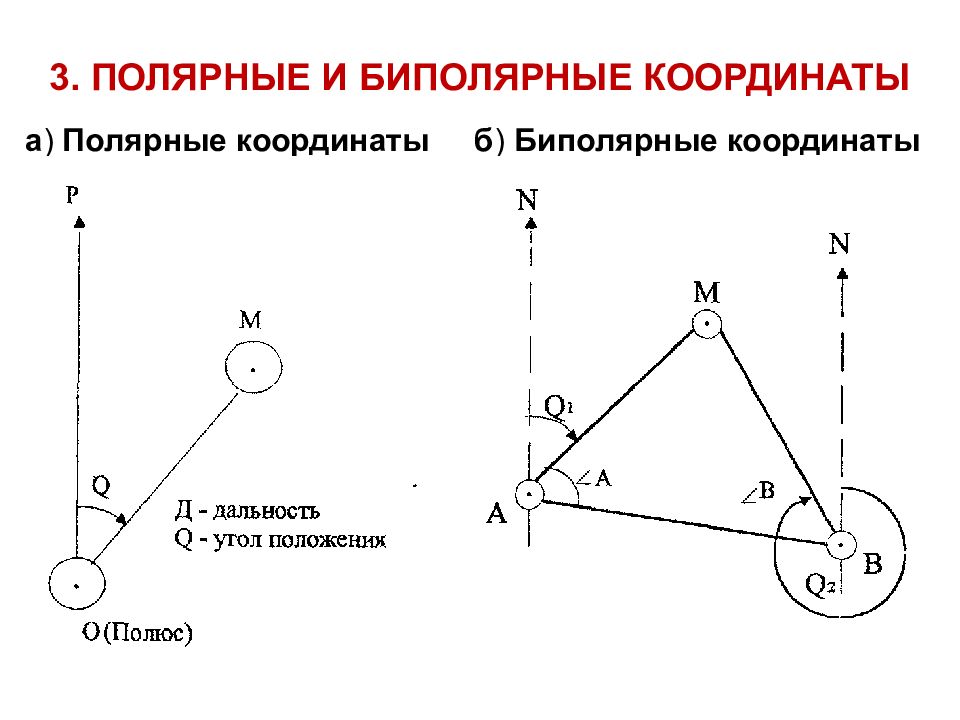

1. Геодезические координаты. 2. Прямоугольные координаты. 3. Полярные и биполярные координаты. 4. Целеуказание по карте.

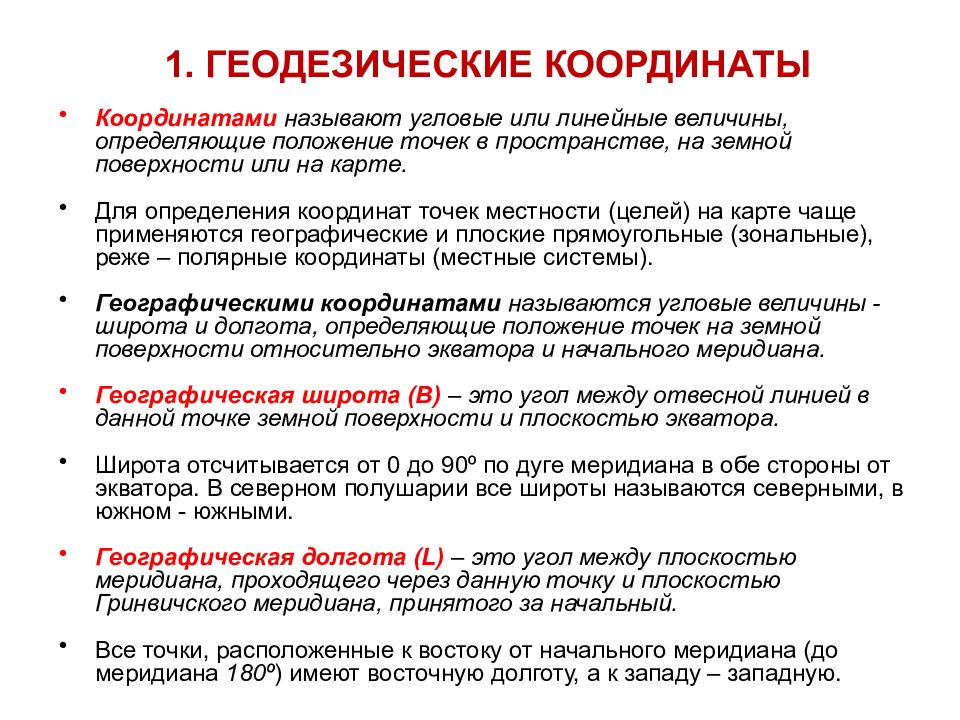

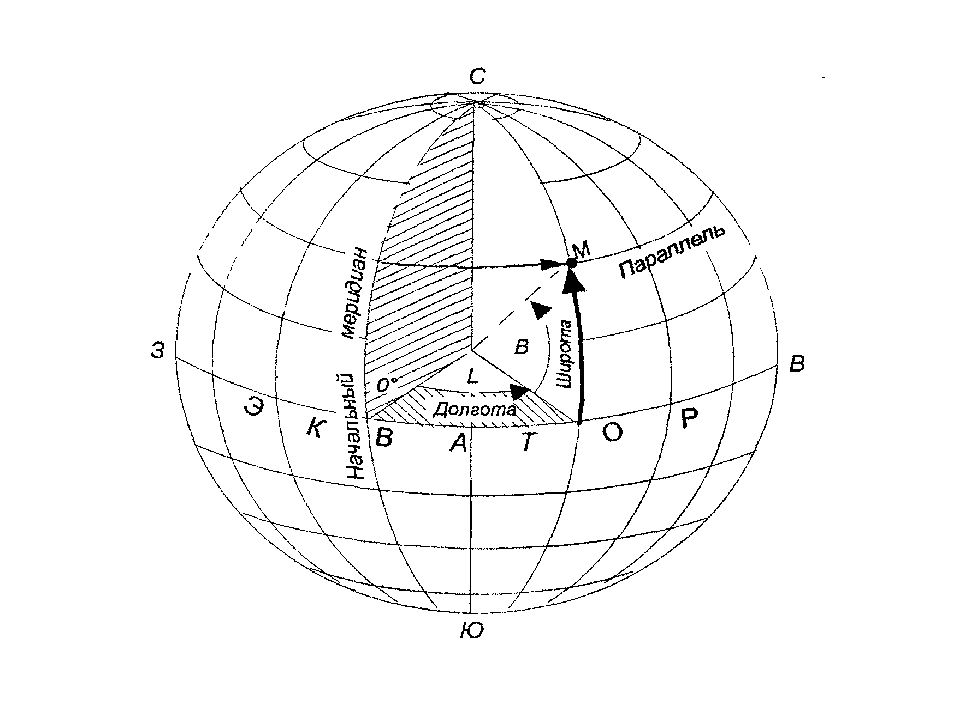

Координатами называют угловые или линейные величины, определяющие положение точек в пространстве, на земной поверхности или на карте. Для определения координат точек местности (целей) на карте чаще применяются географические и плоские прямоугольные (зональные), реже – полярные координаты (местные системы). Географическими координатами называются угловые величины - широта и долгота, определяющие положение точек на земной поверхности относительно экватора и начального меридиана. Географическая широта ( B ) – это угол между отвесной линией в данной точке земной поверхности и плоскостью экватора. Широта отсчитывается от 0 до 90º по дуге меридиана в обе стороны от экватора. В северном полушарии все широты называются северными, в южном - южными. Географическая долгота ( L ) – это угол между плоскостью меридиана, проходящего через данную точку и плоскостью Гринвичского меридиана, принятого за начальный. Все точки, расположенные к востоку от начального меридиана (до меридиана 180º ) имеют восточную долготу, а к западу – западную. 1. ГЕОДЕЗИЧЕСКИЕ КООРДИНАТЫ

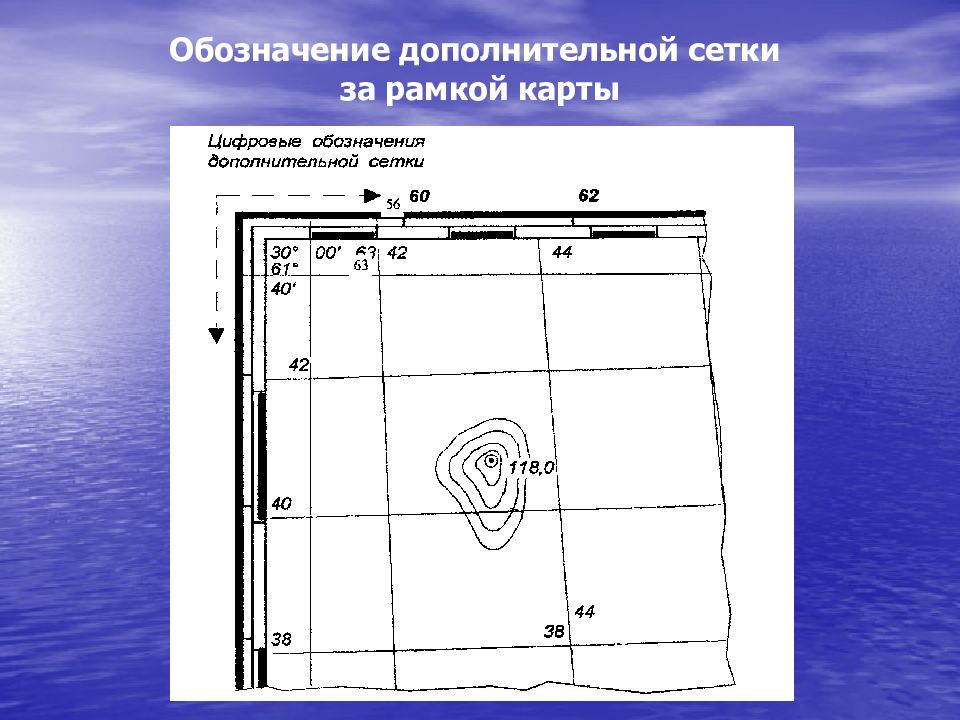

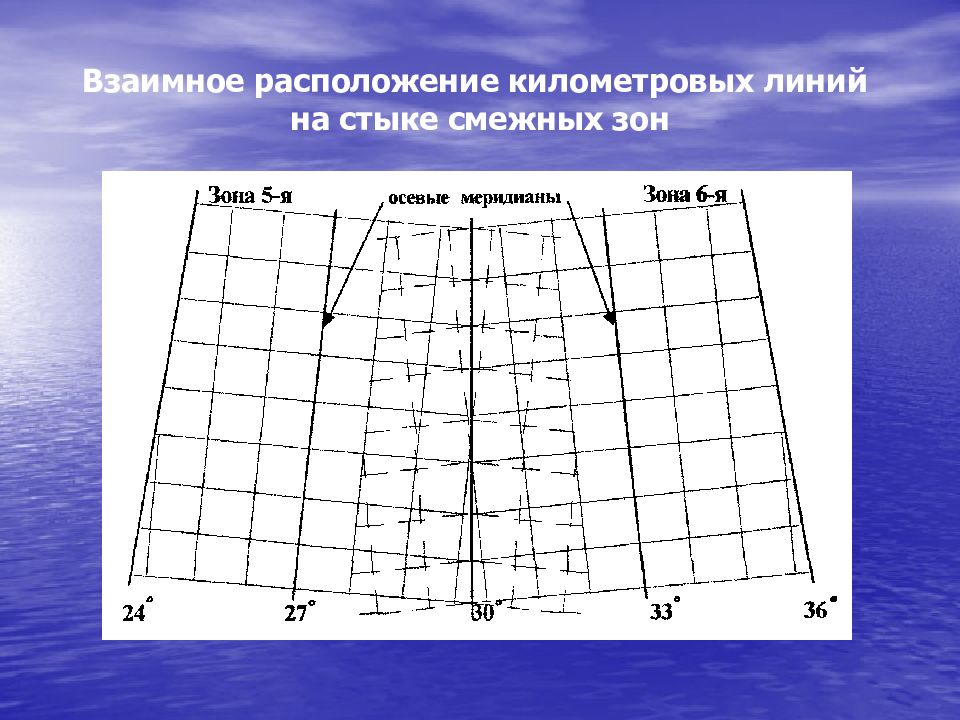

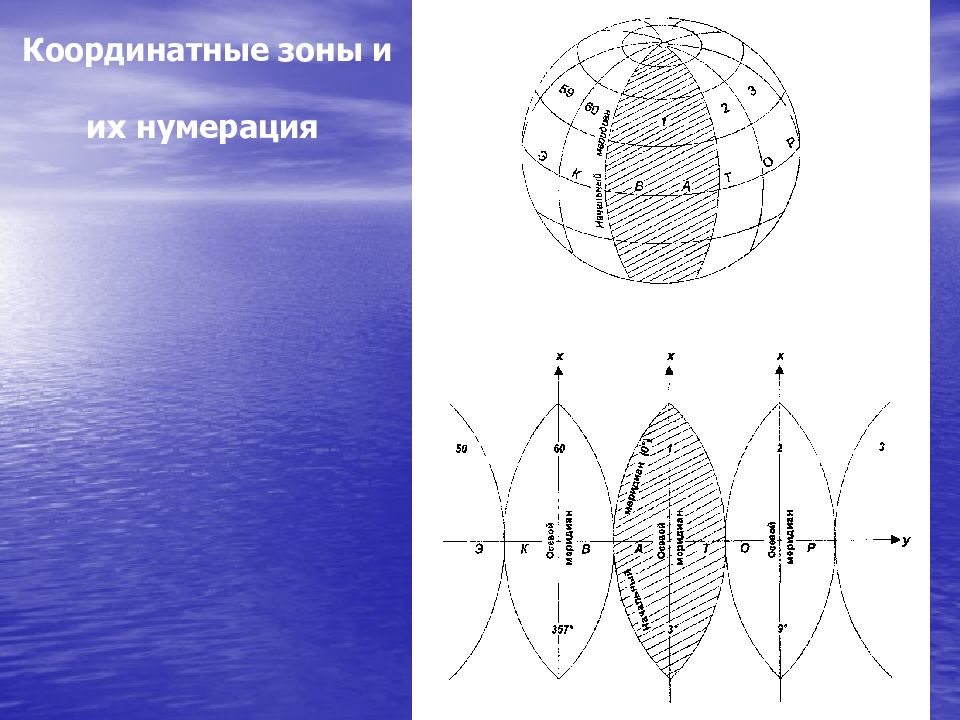

Плоскими прямоугольными координатами называют линейные величины, определяющие положение точек на плоскости относительно установленного начала координат. За начало координат принимается точка ( 0 ) пересечения осей координат: осевого (среднего) меридиана зоны с экватором. Вертикальная (!) ось называется осью абсцисс ( Х ), а горизонтальная - осью ординат ( Y ). Координаты, у которых не пишутся цифры, обозначающие тысячи и сотни километров, называют сокращенными. 2. ПЛОСКИЕ ПРЯМОУГОЛЬНЫЕ КООРДИНАТЫ

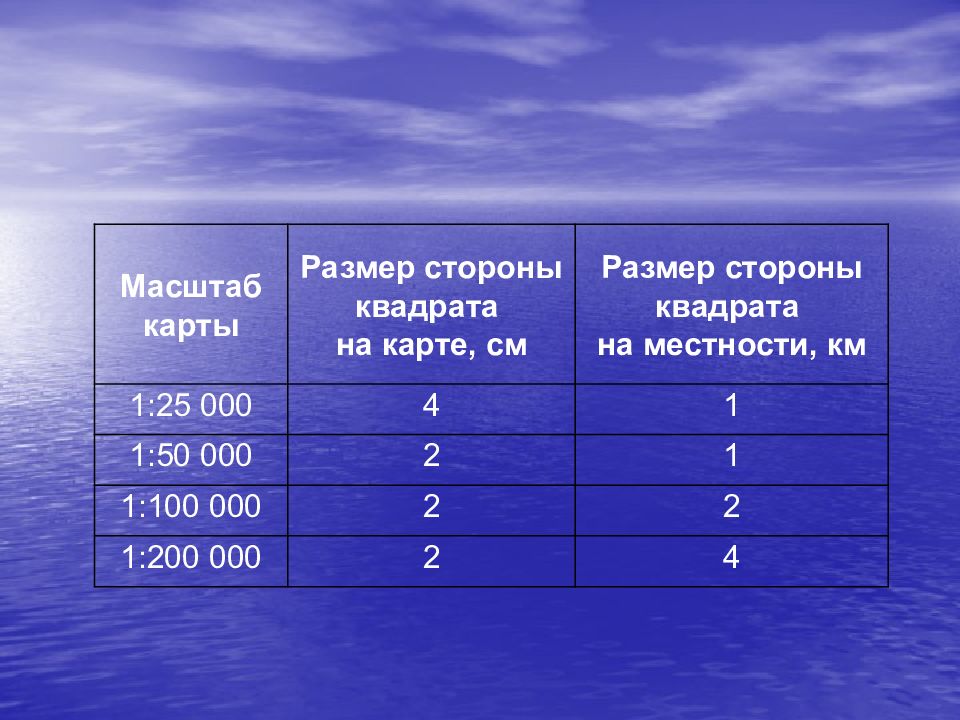

Масштаб карты Размер стороны квадрата на карте, см Размер стороны квадрата на местности, км 1:25 000 4 1 1:50 000 2 1 1:100 000 2 2 1:200 000 2 4

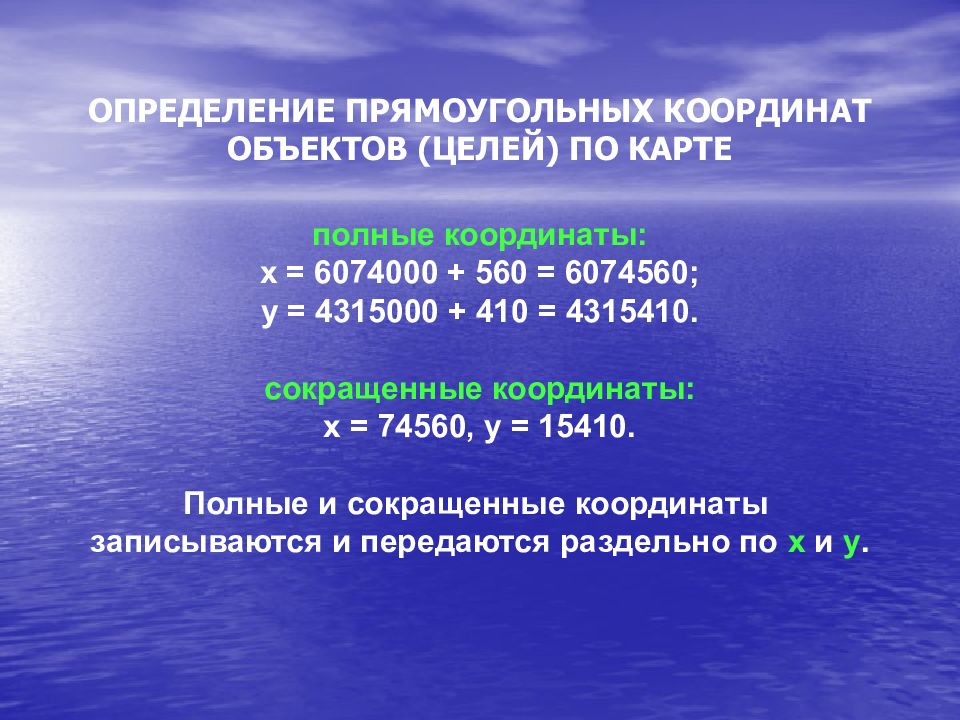

полные координаты: х = 6074000 + 560 = 6074560; у = 4315000 + 410 = 4315410. сокращенные координаты: х = 74560, у = 15410. Полные и сокращенные координаты записываются и передаются раздельно по х и у.
Целеуказание - краткое, понятное и достаточно точное указание местоположения целей (объектов) на карте и непосредственно на местности. Целеуказание географическими координатами применяется сравнительно редко: при использовании карт без километровых сеток (например, 1:500 000) или когда цели удалены от огневой позиции на значительное расстояние, выражающееся сотнями и тысячами километров. Целеуказание прямоугольными координатами (полными или сокращенными) как наиболее точный способ указания местоположения цели применяется для указания особо важных объектов. Целеуказание по квадратам километровой сетки осуществляется, когда имеют дело с наблюдаемыми целями. При этом вместо точного измерения координат целей часто достаточно бывает назвать квадрат, в котором находится цель. Если требуется уточнить положение цели на местности, то квадрат мысленно делится на 4, 9 (по "улитке") ил 16 частей, каждая из которых обозначается в первом случае буквами или цифрами, во 2 и 3-м: цифрами. При целеуказании от ориентира вначале называют объект, потом расстояние и направление до него от хорошо заметного ориентира, а также квадрат, в котором расположен ориентир. 4. ЦЕЛЕУКАЗАНИЕ ПО КАРТЕ
