Электрическая цепь и её составные части На конкурс методических разработок по физике
ввести понятия « электрическая цепь», «электрическая схема»; рассмотреть основные части электрической цепи; объяснить назначение каждой части цепи; ознакомить с условными обозначениями приборов; формировать навыки и умения составлять схемы простейших электрических цепей ; формировать навыки практической работы при выполнении работы по сборке простейшей электрической цепи.
1. Какое явление называют электрическим током? 2. Каковы условия возникновения электрического тока? 3. Возникнет ли электрический ток в резиновом шнуре, подсоединенном к источнику тока? 4. А в мотке проволоки, который лежит на столе? 5. Для какой цели нужно получать электрический ток? Повторение
Электрическая цепь - совокупность устройств, по которым течет электрический ток.

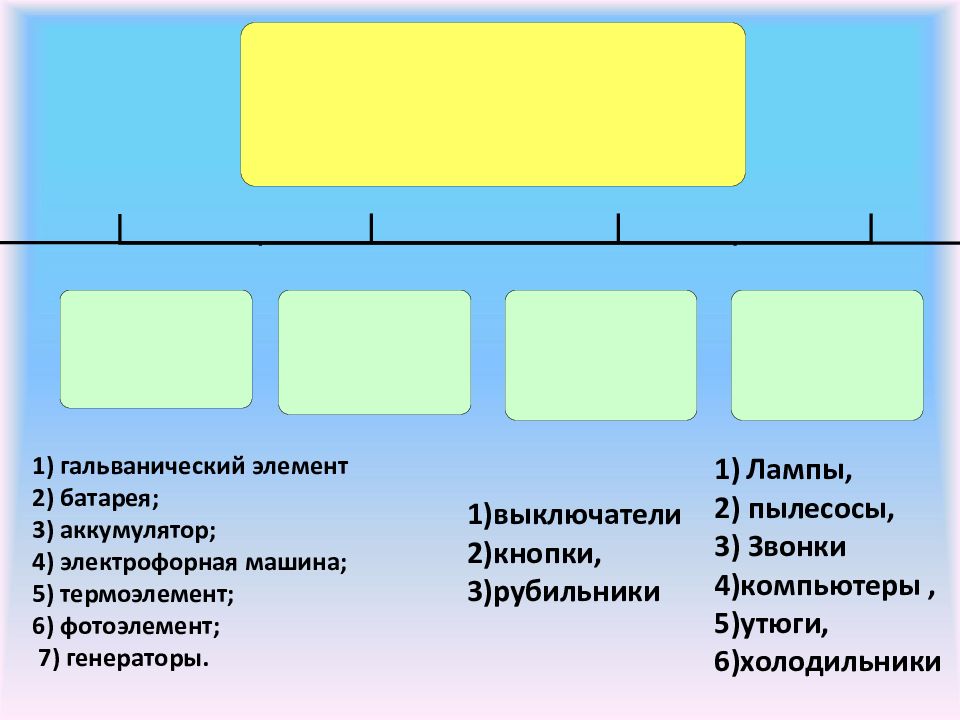

1) Лампы, 2) пылесосы, 3) Звонки 4)компьютеры, 5)утюги, 6)холодильники 1)выключатели 2)кнопки, 3)рубильники 1) гальванический элемент 2) батарея; 3) аккумулятор; 4) электрофорная машина; 5) термоэлемент; 6) фотоэлемент; 7) генераторы.

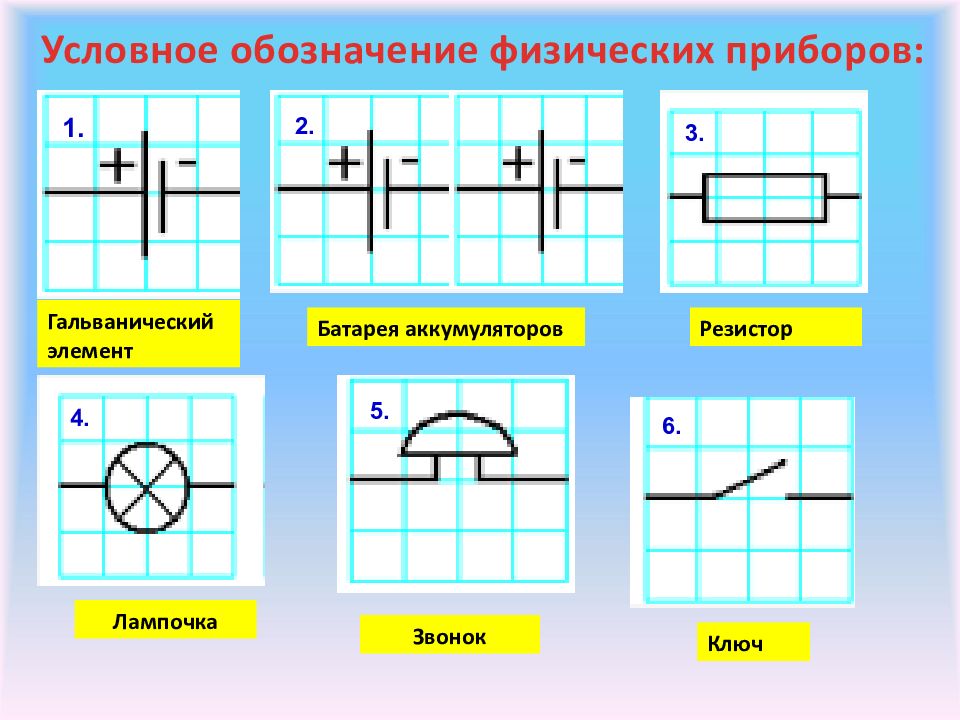

Условное обозначение физических приборов: Гальванический элемент Батарея аккумуляторов Резистор Лампочка Звонок Ключ 1. 2. 3. 4. 5. 6.

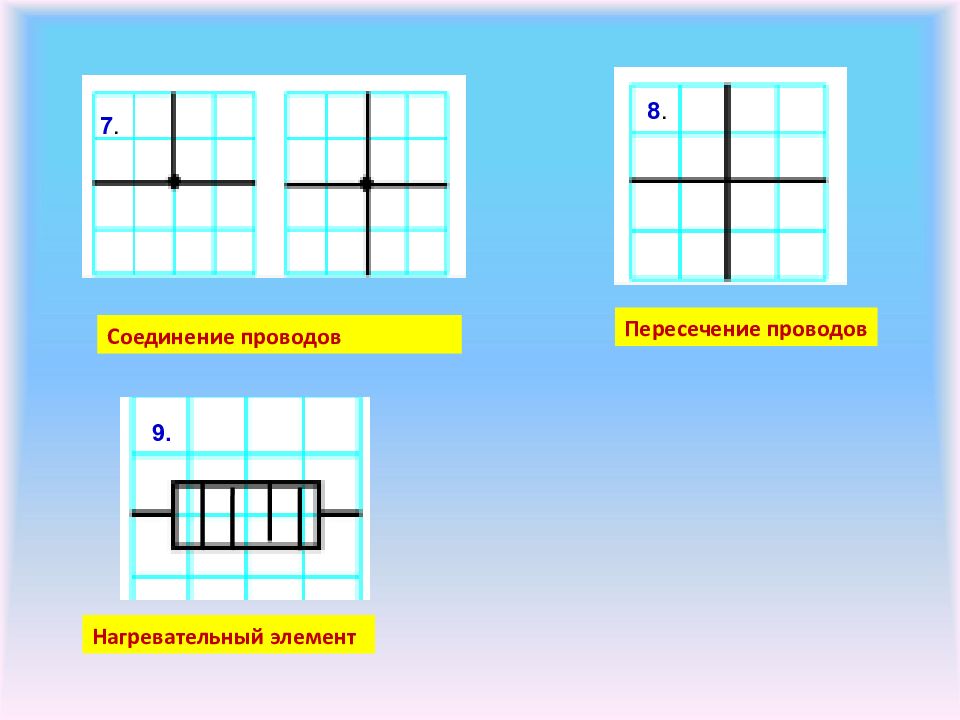

Соединение проводов Пересечение проводов Нагревательный элемент 7. 8. 9.

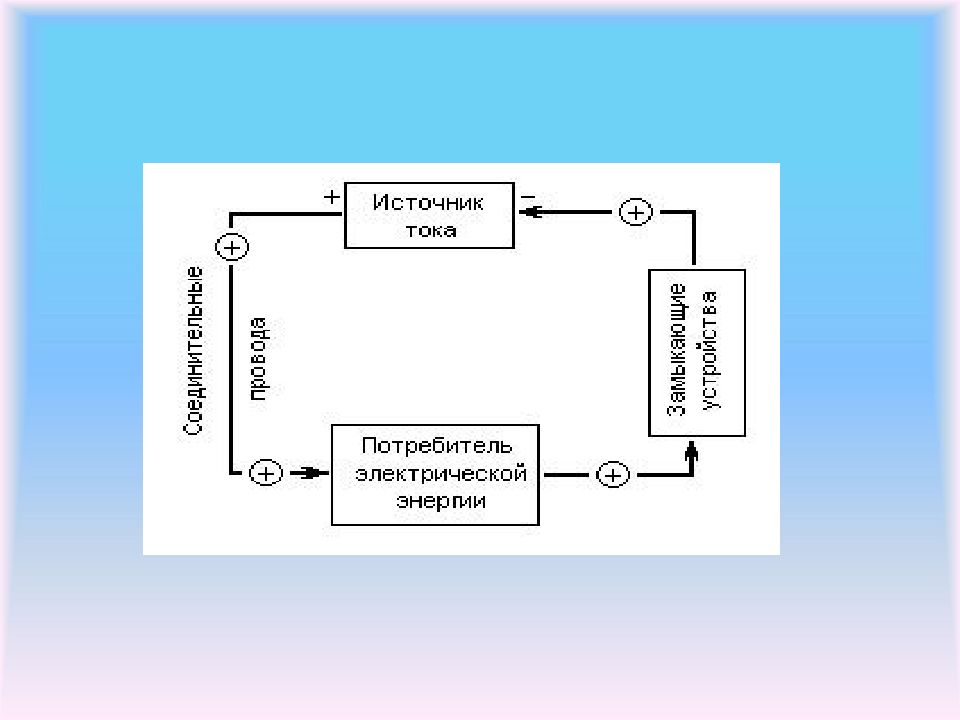

Схема простейшей электрической цепи Электрическая цепь Чтобы в цепи был ток, цепь должна быть замкнутой.

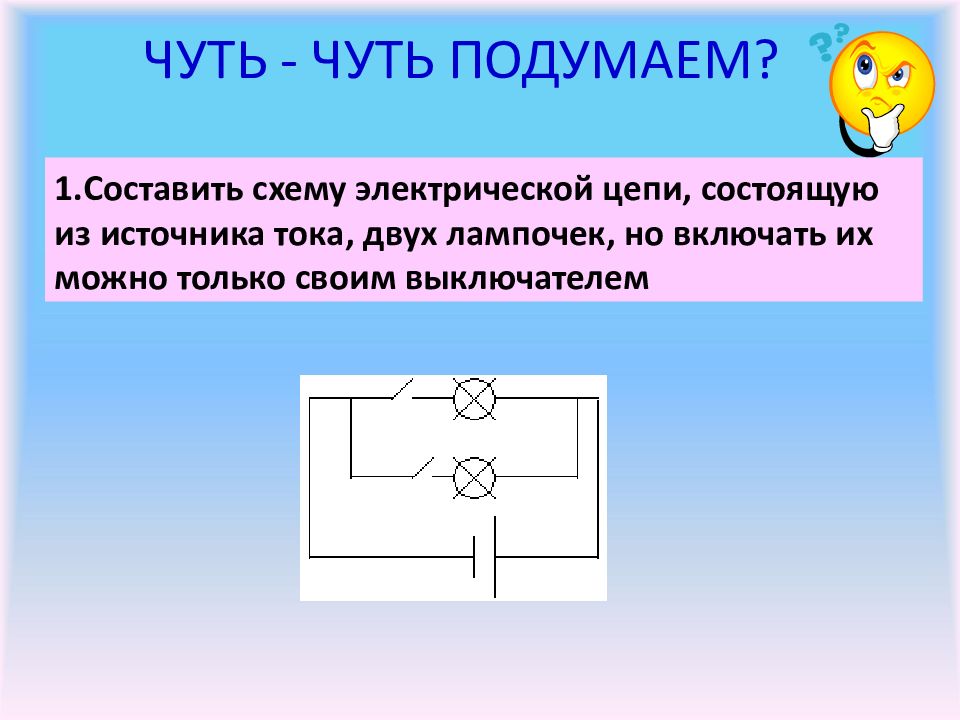

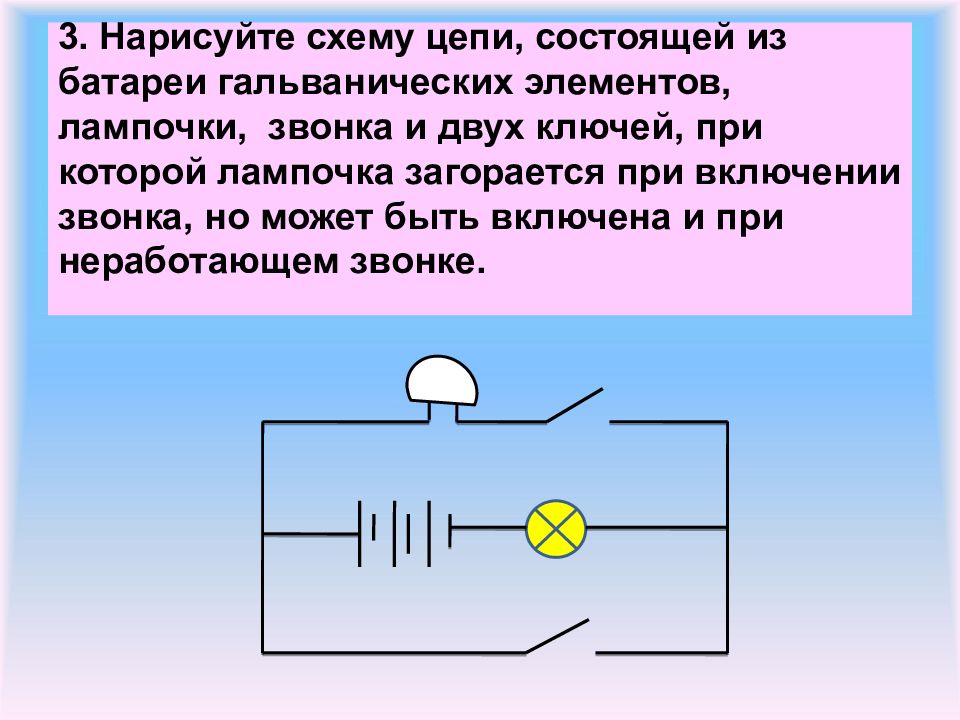

1.Составить схему электрической цепи, состоящую из источника тока, двух лампочек, но включать их можно только своим выключателем
1. Источник тока, в котором внутренняя энергия нагревателя превращается в электрическую. 2. Источник тока, в котором световая энергия превращается в электрическую. 3. Чертеж, на котором показан способ соединения приборов в цепь. 4. Явление упорядоченного движения заряженных частиц. 5. Итальянский ученый, построивший первый источник тока. 6. Часть электрической цепи, служащая для соединения приборов в цепь. 7. Потребитель электрической энергии, на котором варят пищу. 8. Часть цепи, служащая для замыкания и размыкания цепи. 9. Совокупность устройств, по которым течет ток. 10. Одно из мест на источнике тока, к которому присоединена клемма для включения его в электрическую цепь. 11. Материал пластины простейшего химического источника тока, которая заряжена отрицательно. 12. Итальянский ученый, в честь которого названы элементы – химические источники тока. 13. Источник тока, требующий предварительной зарядки.
