Кейс метапредметных заданий Визнюк Валентина Николаевна МАОУ «Гимназия №5» г.Перми
Электрическая цепь. Нарисуйте схему соединения источника тока, двух лампочек и двух ключей, при которой включение и выключение каждой лампочки производится «своим» ключом. Нарисуйте схему соединения источника тока, звонка, лампочки и двух ключей, при которой лампочка загорается при включении звонка, но может быть включена и при неработающем звонке. Нарисуйте схему соединения источника тока, двух лампочек и трех ключей, при которой включение и выключение каждой лампочки производится «своим» ключом, а размыкание третьего ключа позволяет отключить обе лампочки. Предложите схему соединения источника тока, звонка и двух кнопок, позволяющую позвонить из двух разных мест. Переключатель (см. рисунок) в одном положении соединяет провода a и b, а в другом – a и c. Нарисуйте схему соединения источника тока и двух лампочек, при которой в зависимости от положения переключателя горит или одна лампочка, или другая. Предложите схему соединения источника тока, лампочки и двух переключателей, позволяющую включать и выключать свет из двух разных мест. Одна из клавишей выключателя позволяет включать и выключать три лампы в люстре, а другая клавиша – еще две лампы. Нарисуйте схему цепи, если известно, что перегорание одной из ламп не приводит к отключению остальных; к люстре подведены три провода. Предложите схему цепи, в которой две лампы и два ключа, причем лампу 1 включает и выключает ключ 1 (независимо от состояния ключа 2), а лампа 2 загорается только при замыкании обоих ключей. Выполнять данные задания можно и проверяя их экспериментально. Задание для детей: приведите примеры использования таких соединений в быту.
Последовательное Параллельное

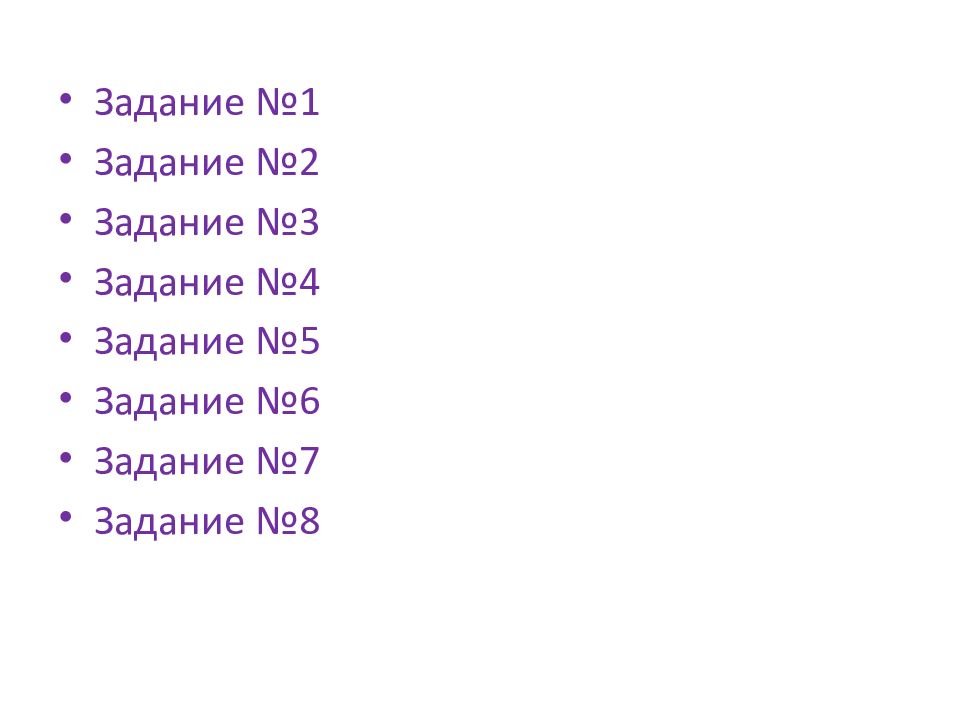

Задание №1 Задание №2 Задание №3 Задание №4 Задание №5 Задание №6 Задание №7 Задание №8
Нарисуйте схему соединения источника тока, двух лампочек и двух ключей, при которой включение и выключение каждой лампочки производится «своим» ключом. Решение
Нарисуйте схему соединения источника тока, двух лампочек и двух ключей, при которой включение и выключение каждой лампочки производится «своим» ключом.

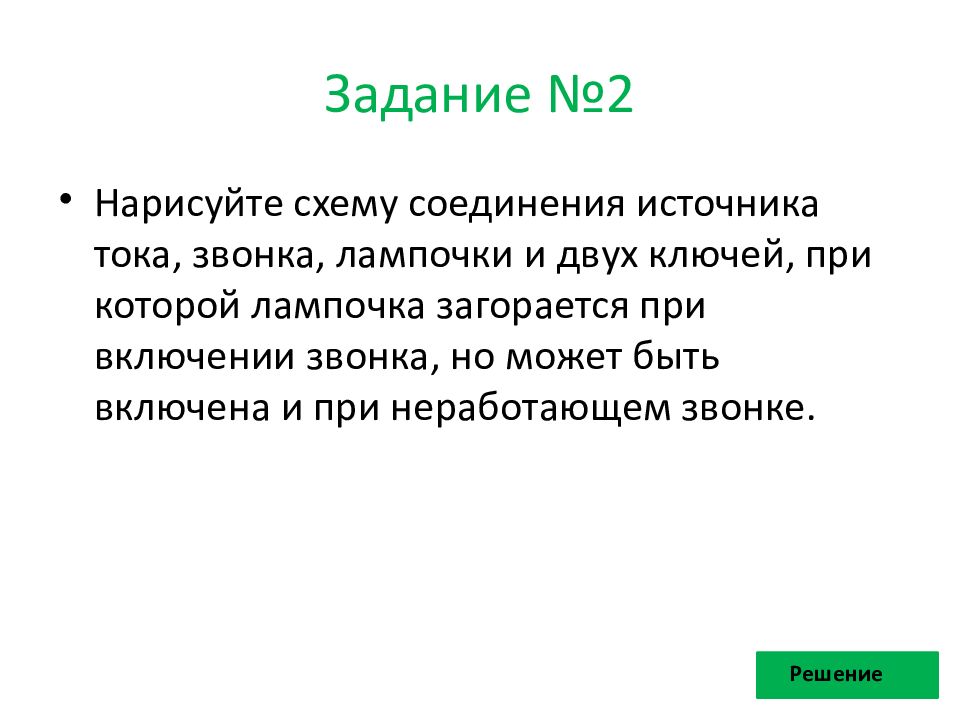

Нарисуйте схему соединения источника тока, звонка, лампочки и двух ключей, при которой лампочка загорается при включении звонка, но может быть включена и при неработающем звонке. Решение
Нарисуйте схему соединения источника тока, звонка, лампочки и двух ключей, при которой лампочка загорается при включении звонка, но может быть включена и при неработающем звонке.
Нарисуйте схему соединения источника тока, двух лампочек и трех ключей, при которой включение и выключение каждой лампочки производится «своим» ключом, а размыкание третьего ключа позволяет отключить обе лампочки. Решение
Нарисуйте схему соединения источника тока, двух лампочек и трех ключей, при которой включение и выключение каждой лампочки производится «своим» ключом, а размыкание третьего ключа позволяет отключить обе лампочки.

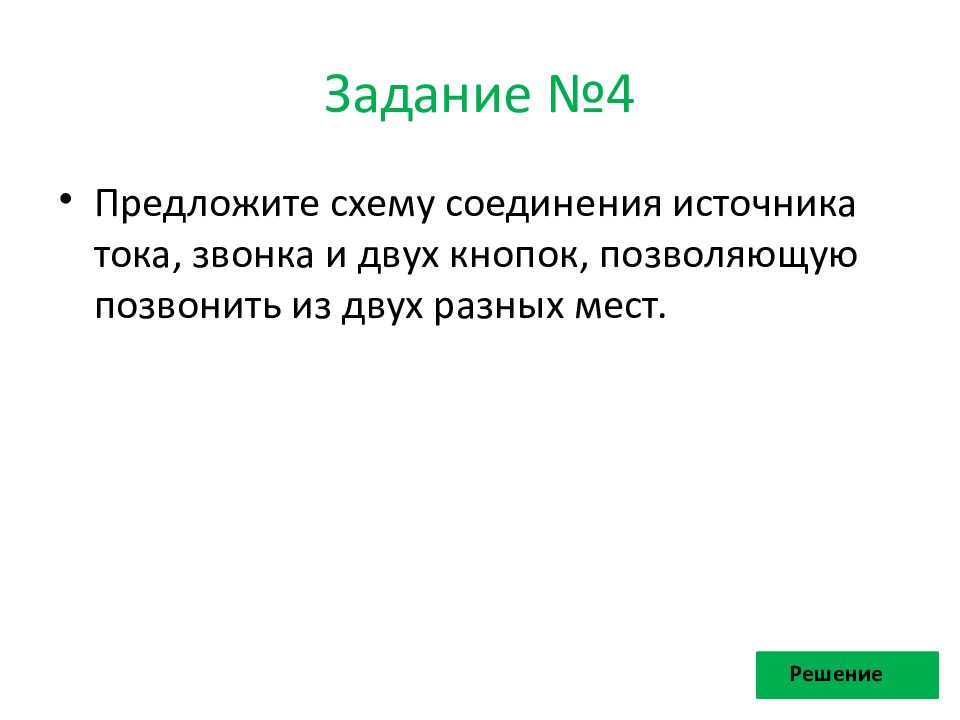

Предложите схему соединения источника тока, звонка и двух кнопок, позволяющую позвонить из двух разных мест. Решение
Предложите схему соединения источника тока, звонка и двух кнопок, позволяющую позвонить из двух разных мест.
Переключатель (см. рисунок) в одном положении соединяет провода a и b, а в другом – a и c. Нарисуйте схему соединения источника тока и двух лампочек, при которой в зависимости от положения переключателя горит или одна лампочка, или другая. Решение

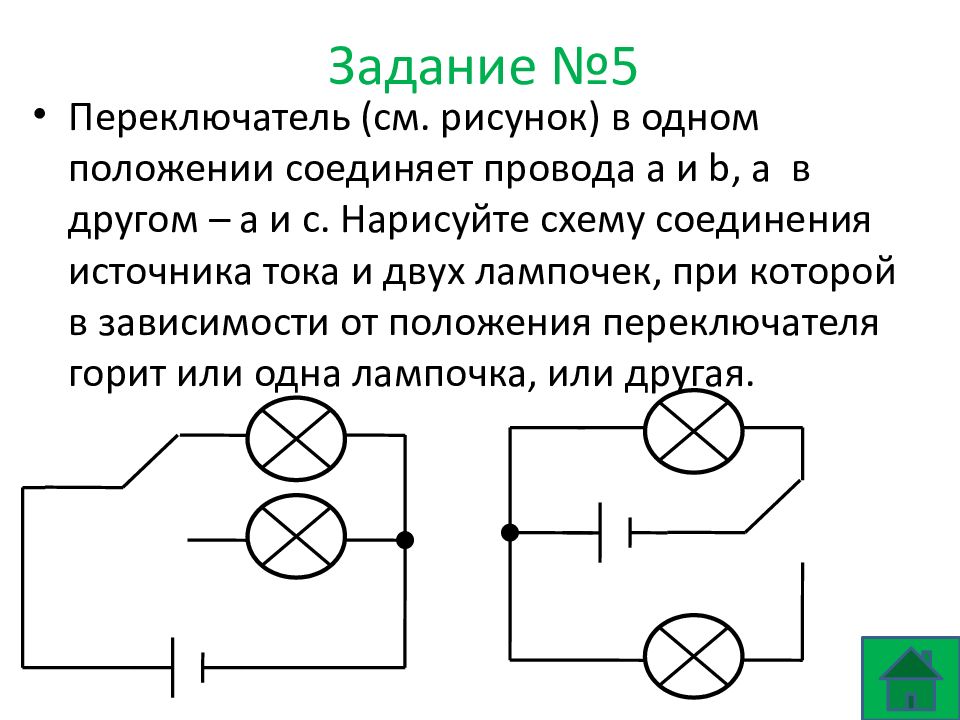

Переключатель (см. рисунок) в одном положении соединяет провода a и b, а в другом – a и c. Нарисуйте схему соединения источника тока и двух лампочек, при которой в зависимости от положения переключателя горит или одна лампочка, или другая.
Предложите схему соединения источника тока, лампочки и двух переключателей, позволяющую включать и выключать свет из двух разных мест. Решение
Предложите схему соединения источника тока, лампочки и двух переключателей, позволяющую включать и выключать свет из двух разных мест.

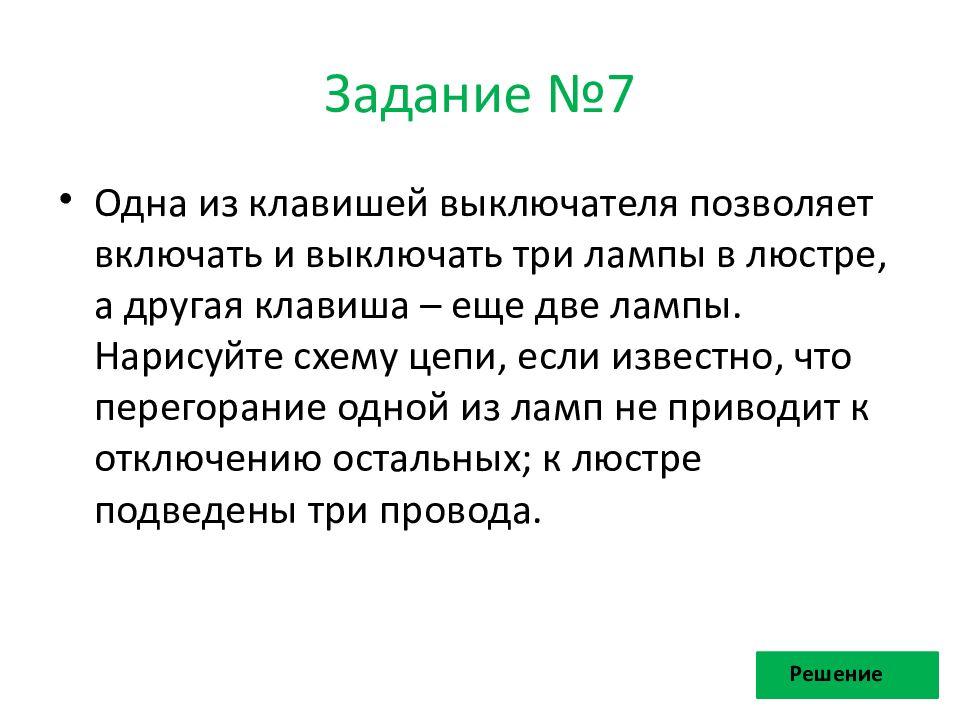

Одна из клавишей выключателя позволяет включать и выключать три лампы в люстре, а другая клавиша – еще две лампы. Нарисуйте схему цепи, если известно, что перегорание одной из ламп не приводит к отключению остальных; к люстре подведены три провода. Решение

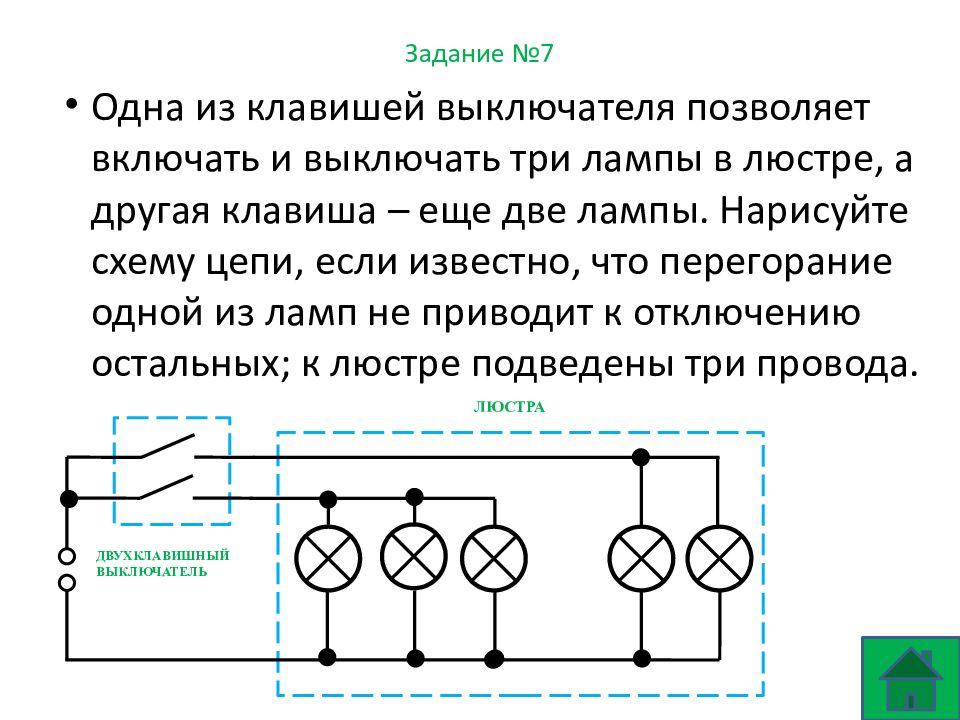

Одна из клавишей выключателя позволяет включать и выключать три лампы в люстре, а другая клавиша – еще две лампы. Нарисуйте схему цепи, если известно, что перегорание одной из ламп не приводит к отключению остальных; к люстре подведены три провода. ДВУХКЛАВИШНЫЙ ВЫКЛЮЧАТЕЛЬ ЛЮСТРА
Предложите схему цепи, в которой две лампы и два ключа, причем лампу 1 включает и выключает ключ 1 (независимо от состояния ключа 2), а лампа 2 загорается только при замыкании обоих ключей. Решение
Предложите схему цепи, в которой две лампы и два ключа, причем лампу 1 включает и выключает ключ 1 (независимо от состояния ключа 2), а лампа 2 загорается только при замыкании обоих ключей. 1 2
