УРОК ТЕХНОЛОГИИ 8 КЛАСС по теме Классификация 3D-принтеров по конструкции и по назначению. Понятия «3D-печать», «слайсер», «оборудование », « аппаратура», «САПР», «аддитивные технологии », «декартова система координат ». Подготовила учитель изобразительного искусства и технологии МБОУ г.Горловки «Школа № 50» Гапонова Елена Анатольевна 2022 г.
Принципиальные различия между моделями настолько велики, что классифицировать 3D-принтеры можно как минимум по трем признакам: 1. Исходное сырье 2. Технология печати 3. Область применения
1. Исходное сырье Для каждой технологии 3D-печати требуются свой материал, иначе принтер просто не сможет работать корректно. В качестве сырья могут выступать компоненты различной природы и консистенции: порошок – это может быть измельченный в пудру металл (титан, сталь, алюминий и т.д.), дерево, песок, пластик, керамика - все зависит от назначения будущего изделия и типа работы принтера; гипс – отдельная категория порошкового сырья, включающая в себя, собственно, гипс, а также измельченный цемент, шпатлевку и прочие материалы подобного типа. Предназначен только для оборудования, работающего с добавлением связующего вещества к исходному сырью ; воск – используется преимущественно в ювелирном производстве; пластиковая нить – один из самых популярных материалов для экструзионных 3D-принтеров; фотополимерная смола – вязкая масса, затвердевающая под воздействием ультрафиолетового излучения; металлическая проволока – более дешевый заменитель порошковых металлов. Может быть оловянная, никелевая, алюминиевая, титановая и т.д.; фольга, бумага, полиэтиленовая пленка – для моделей оборудования, работающих по методу склеивания сырья; пищевые продукты – тесто, сырная, шоколадная или марципановая масса, глазури и кремы.
2. Технология печати экструзия (FDM-технология) – через сопло термальной камеры на печатную платформу послойно выдавливается расплавленная пластиковый, восковый или пищевой исходный материал; лазерное спекание (методы SLS и DMLS) – обычная или металлическая порошковая масса расплавляется и спекается под действием лазерного луча; стереолитография (SLA) – в основе метода также лежит лазерное излучение, но сырьем для создания изделий служит фотополимерная смола; ламинирование (LOM) – склеивание между собой большого количества слоев материала, например, бумаги, с одновременным вырезанием контура объекта на каждом слое; электронно-лучевое плавление (EBF) – металлическая проволока (20 видов металлов, в том числе никель, титан, вольфрам и т.д.) плавится под действием электронного излучения; струйное моделирование ( PolyJet или MJM) – технология, сходная со стереолитографией, но более универсальная – в качестве сырья используется широкий спектр материалов: от жидкого фотополимерного пластика до воска; струйная трехмерная печать (3DP) – слои порошкового материала склеиваются между собой связующим веществом.
3. Область применения Еще в начале века оборудование для трехмерной печати было очень дорогой экзотикой, доступной только крупным компаниям и исследовательским лабораториям, а сейчас уже никого не удивишь 3D-принтером в домашней мастерской. домашние – низкопроизводительные простые и понятные в управлении аппараты, которые можно собрать самостоятельно из комплекта деталей. Позволяют создавать простейшие изделия, работают на основе пластиковой нити. Подходят для энтузиастов, которым интересно разобраться с новой технологией и радовать близких отпечатанными фигурками; персональные – несмотря на схожесть с бытовыми принтерами, отличаются от них более высокими рабочими характеристиками, в первую очередь, скоростью и качеством печати. Могут использоваться как дома, так и в небольших мастерских или офисах. Ориентированы на малый бизнес, рекламные агентства, студии дизайна, инженерное прототипирование в небольших объемах;

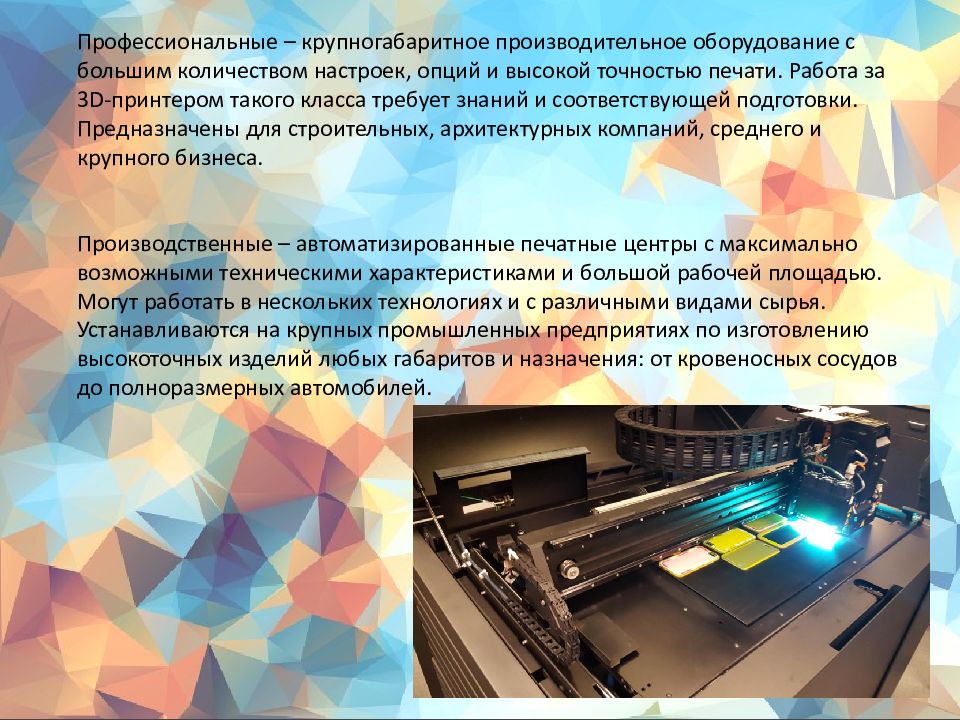

Профессиональные – крупногабаритное производительное оборудование с большим количеством настроек, опций и высокой точностью печати. Работа за 3D-принтером такого класса требует знаний и соответствующей подготовки. Предназначены для строительных, архитектурных компаний, среднего и крупного бизнеса. Производственные – автоматизированные печатные центры с максимально возможными техническими характеристиками и большой рабочей площадью. Могут работать в нескольких технологиях и с различными видами сырья. Устанавливаются на крупных промышленных предприятиях по изготовлению высокоточных изделий любых габаритов и назначения: от кровеносных сосудов до полноразмерных автомобилей.
3- D принтер - станок с числовым программным управлением, реализующий только аддитивные операции, то есть добавляющий порции материала к заготовке. Обычно использует метод послойного нанесения материала, однако существуют и методы непрерывного формирования детали в объёме жидкого фотополимера, при которых деталь не делится на слои, а формируется целиком. 3D-печать - аддитивное производство, это производственный процесс, при котором 3D-принтер создает трехмерные объекты путем нанесения материала слоями, в соответствии с цифровой 3D-моделью объекта. Слайсер — это компьютерная программа, подготавливающая для 3D-принтера цифровую модель объекта для печати. Технология создания объемной фигуры подразумевает ее послойный набор. Приложение - слайсер нарезает ее на слои заданной толщины, и печатающее устройство, считывая закодированную информацию, создает нужный объект. Основные понятия
4. Оборудование - работа по обустройству, дополнению чего-либо в среде обитания человека: вещей (напр. « оборудование кресла подлокотниками», «автомобиля фарами»), жилищ (напр. « оборудование дома ванной»), окружающей среды (напр. « оборудование прудов в парке») и так далее; процесс дополнения их потребительских свойств; а также предназначенное для этого. 5. Аппаратура - комплекс, совокупность аппаратов. Термин обычно (но не всегда и не обязательно) применяется по отношению к набору аппаратов (инструментов) для выполнения какой-либо одной функциональной задачи. 6. Аддитивные технологии — метод создания трехмерных объектов, деталей или вещей путем послойного добавления материала: пластика, металла, бетона и, возможно, в будущем — человеческой ткани. Такие трехмерные или 3D-объекты создаются с помощью 3D-принтеров. Основные понятия
Зачем нужен 3D-слайсер ? Для того, чтобы напечатать объект в 3D, нужно сначала создать математическое описание объекта, а затем объяснить принтеру как его печатать. Чтобы 3D-принтер распознал описание объекта, его нужно разложить на слои — перевести в G-код. Как раз этим и занимаются 3D-слайсеры, они нарезают объект на слои, из которых 3D-принтер создает физическую модель. Название программы пошло от английского слова « to slice », "нарезать". Результат работы слайсера — G-код, в котором отражены все параметры печати. Качество слайсера влияет на результат работы зачастую даже больше, чем качество 3D-принтера. Программ-слайсеров существует много, некоторые из них бесплатные, некоторые переведены на русский язык.
