Лабораторная работа Кафедра механической обработки материалов Самарский государственный аэрокосмический университет (СГАУ) САМАРА 2 0 1 3

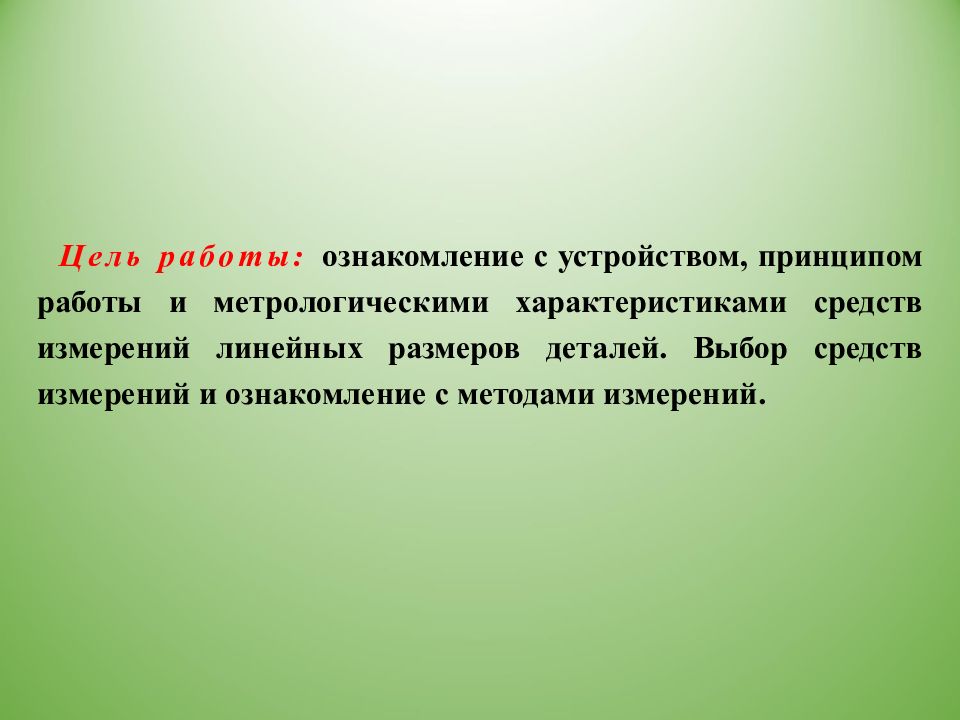

Цель работы: ознакомление с устройством, принципом работы и метрологическими характеристиками средств измерений линейных размеров деталей. Выбор средств измерений и ознакомление с методами измерений.
Длина деления шкалы – расстояние между осями (центрами) двух соседних отметок шкалы, измеренное вдоль воображаемой линии, проходящей через середины самых коротких отметок шкалы. Цена деления шкалы – разность значений измеряемой величины, соответствующих двум соседним отметкам шкалы. Диапазон показаний шкалы – область значений шкалы, ограниченная конечным и начальным значениями шкалы. Диапазон измерений – область значений измеряемой величины, которые могут быть получены данным измерительным средством с нормированной для него погрешностью. Чувствительность – отношение изменения показаний прибора к вызвавшему его изменению измеряемой величины. Стабильность средства измерения – качество средства измерения, отражающее неизменность во времени его метрологических свойств. Измерительное усилие прибора – сила, создаваемая прибором при контакте с изделием и действующая по линии измерения. Предел допустимой погрешности средства измерения - наибольшее значение погрешности средства измерения, устанавливаемое нормативным документом для средств измерений данного типа, при котором оно признается годным к применению. Погрешности средств измерений возникают в результате воздействия большого числа факторов, обусловленных их изготовлением, хранением, эксплуатацией и условиями проведения измерений!!!

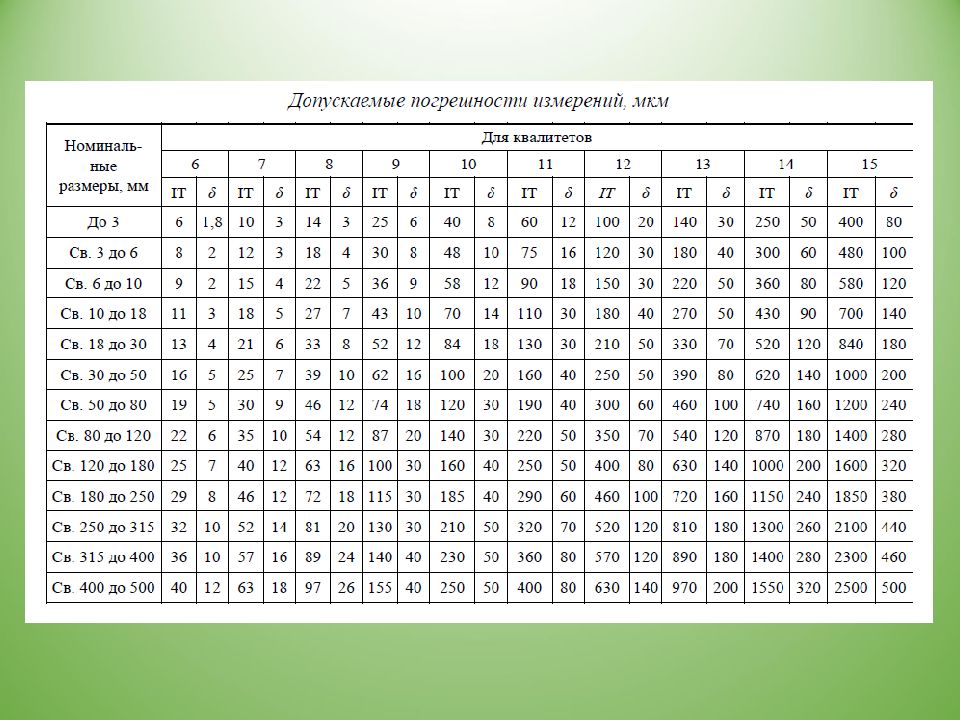

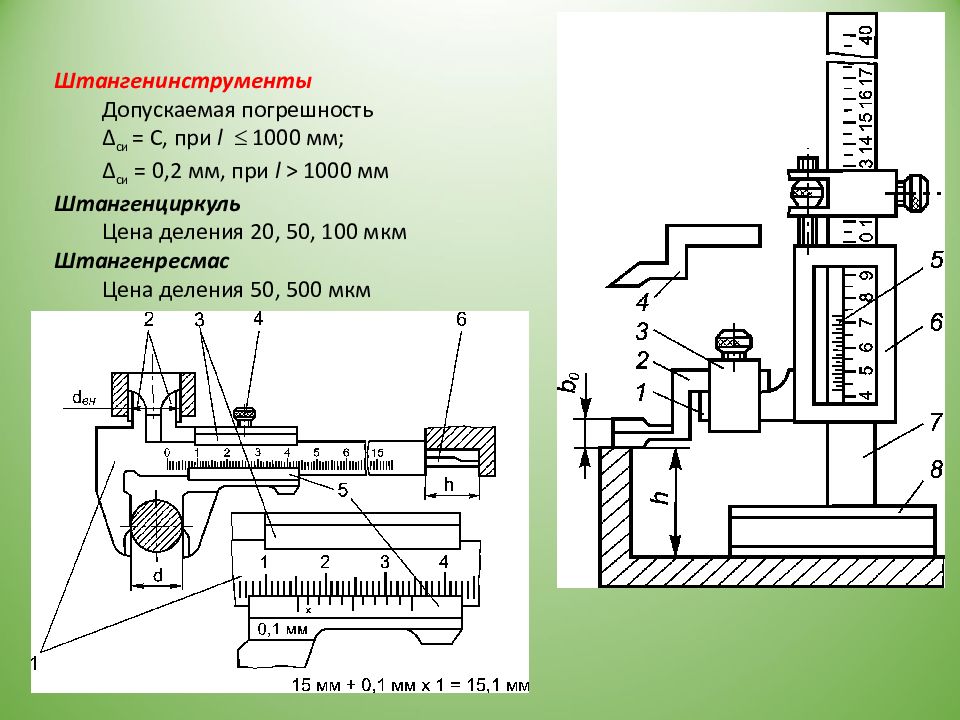

Штангенинструменты Допускаемая погрешность Δ си = С, при l 1000 мм; Δ си = 0,2 мм, при l > 1000 мм Штангенциркуль Цена деления 20, 50, 100 мкм Штангенресмас Цена деления 50, 500 мкм
Микрометрические инструменты Цена деления 10 мкм Средство измерения Класс точности микрометра Диапазон измерений, мм Допускаемая погрешность, мкм Гладкий микрометр 0 0…25 2 1 0…100 100…200 4 5 Микрометрический нутромер - 50-75 75-150 75-600 4 5 10
Индикаторный нутромер Диапазон измеряемых отверстий 2 – 1000 мм Глубиной до 500 мм Индикатор часового типа Цена деления 10 мкм

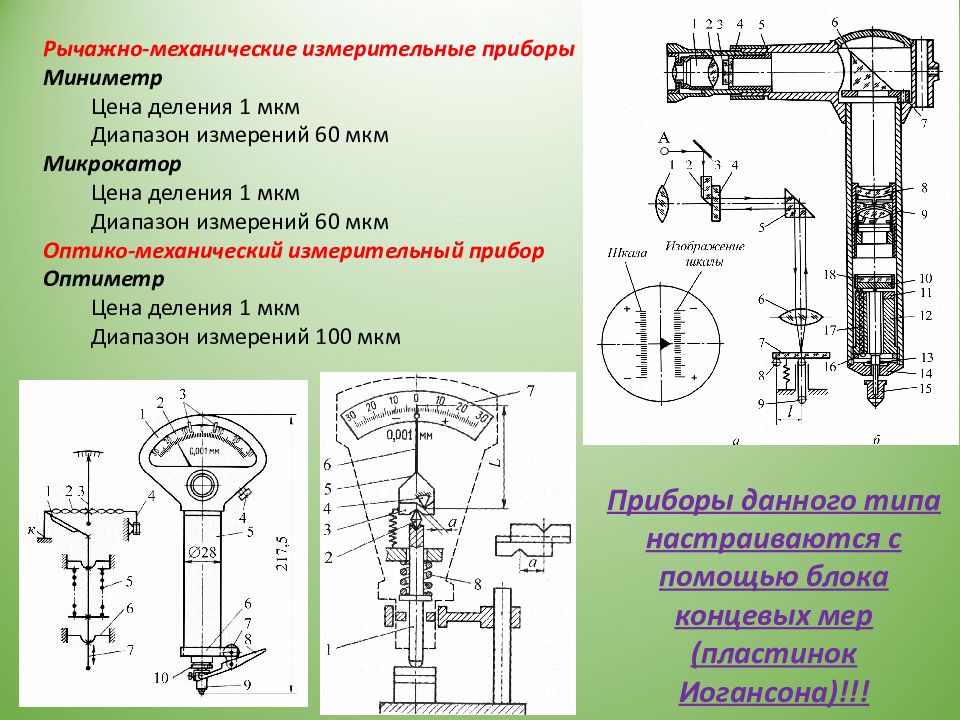

Рычажно-механические измерительные приборы Миниметр Цена деления 1 мкм Диапазон измерений 60 мкм Микрокатор Цена деления 1 мкм Диапазон измерений 60 мкм Оптико-механический измерительный прибор Оптиметр Цена деления 1 мкм Диапазон измерений 100 мкм Приборы данного типа настраиваются с помощью блока концевых мер (пластинок Иогансона)!!!
Средства и схемы измерений

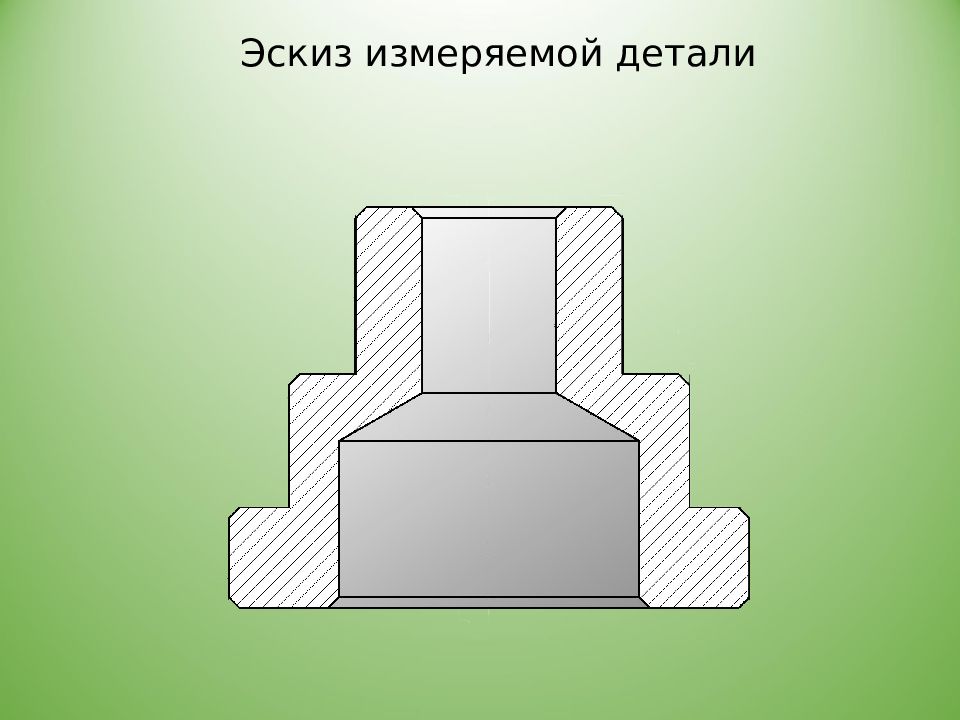

Эскиз измеряемой детали

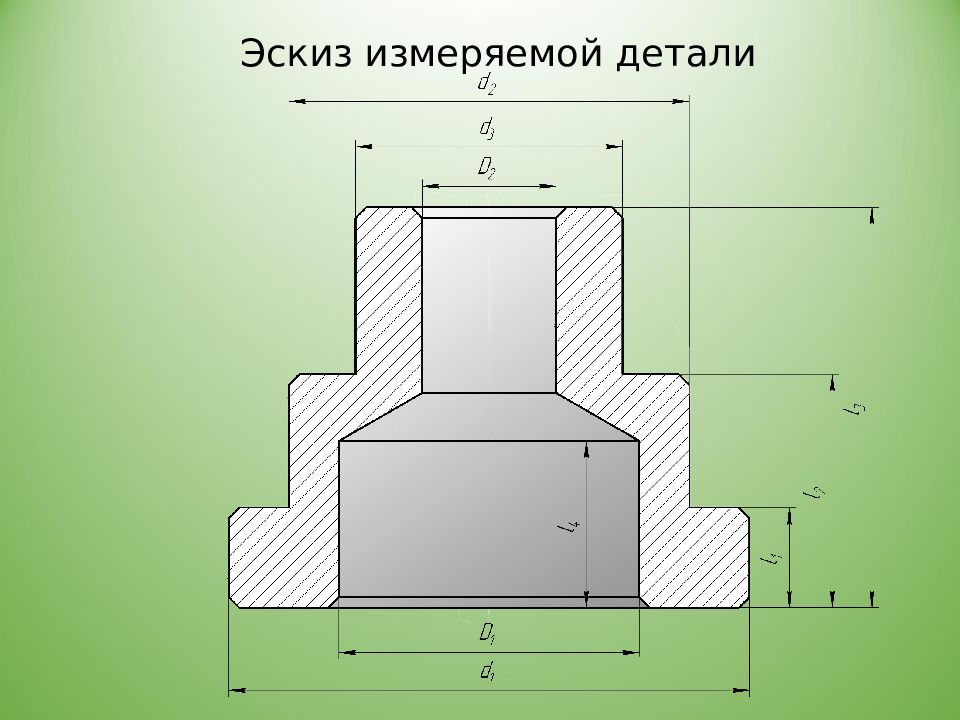

Эскиз измеряемой детали
Эскиз измеряемой детали

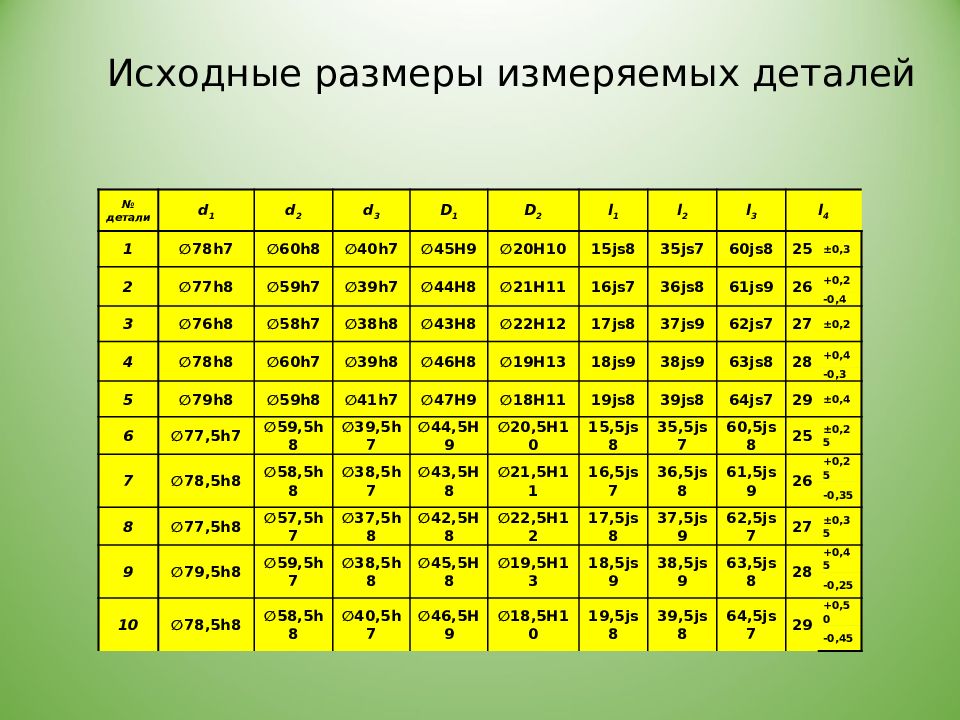

Исходные размеры измеряемых деталей № детали d 1 d 2 d 3 D 1 D 2 l 1 l 2 l 3 l 4 1 ∅78h7 ∅60h8 ∅40h7 ∅45H9 ∅20H10 15js8 35js7 60js8 25 ±0,3 2 ∅ 77 h8 ∅59h7 ∅39h7 ∅44H8 ∅21H11 16js7 36js8 61js9 26 +0,2 -0,4 3 ∅76h8 ∅58h7 ∅38h8 ∅43H8 ∅22H12 17js8 37js9 62js7 27 ±0,2 4 ∅78h8 ∅60h7 ∅39h8 ∅46H8 ∅19H13 18js9 38js9 63js8 28 +0,4 -0,3 5 ∅79h8 ∅59h8 ∅41h7 ∅47H9 ∅18H11 19js8 39js8 64js7 29 ±0,4 6 ∅77,5h7 ∅59,5h8 ∅39,5h7 ∅44,5H9 ∅20,5H10 15,5js8 35,5js7 60,5js8 25 ±0,25 7 ∅78,5h8 ∅58,5h8 ∅38,5h7 ∅43,5H8 ∅21,5H11 16,5js7 36,5js8 61,5js9 26 +0,25 -0,35 8 ∅77,5h8 ∅57,5h7 ∅37,5h8 ∅42,5H8 ∅22,5H12 17,5js8 37,5js9 62,5js7 27 ±0,35 9 ∅79,5h8 ∅59,5h7 ∅38,5h8 ∅45,5H8 ∅19,5H13 18,5js9 38,5js9 63,5js8 28 +0,45 -0,25 10 ∅78,5h8 ∅58,5h8 ∅40,5h7 ∅46,5H9 ∅18,5H10 19,5js8 39,5js8 64,5js7 29 +0,50 -0,45
№ детали d 1 d 2 d 3 D 1 D 2 l 1 l 2 l 3 l 4 1 ∅78h7 ∅60h8 ∅40h7 ∅45H9 ∅20H10 15js8 35js7 60js8 25 ±0,3 2 ∅ 77 h8 ∅59h7 ∅39h7 ∅44H8 ∅21H11 16js7 36js8 61js9 26 +0,2 -0,4 3 ∅76h8 ∅58h7 ∅38h8 ∅43H8 ∅22H12 17js8 37js9 62js7 27 ±0,2 4 ∅78h8 ∅60h7 ∅39h8 ∅46H8 ∅19H13 18js9 38js9 63js8 28 +0,4 -0,3 5 ∅79h8 ∅59h8 ∅41h7 ∅47H9 ∅18H11 19js8 39js8 64js7 29 ±0,4 6 ∅77,5h7 ∅59,5h8 ∅39,5h7 ∅44,5H9 ∅20,5H10 15,5js8 35,5js7 60,5js8 25 ±0,25 7 ∅78,5h8 ∅58,5h8 ∅38,5h7 ∅43,5H8 ∅21,5H11 16,5js7 36,5js8 61,5js9 26 +0,25 -0,35 8 ∅77,5h8 ∅57,5h7 ∅37,5h8 ∅42,5H8 ∅22,5H12 17,5js8 37,5js9 62,5js7 27 ±0,35 9 ∅79,5h8 ∅59,5h7 ∅38,5h8 ∅45,5H8 ∅19,5H13 18,5js9 38,5js9 63,5js8 28 +0,45 -0,25 10 ∅78,5h8 ∅58,5h8 ∅40,5h7 ∅46,5H9 ∅18,5H10 19,5js8 39,5js8 64,5js7 29 +0,50 -0,45
