Оценка неопределенности результатов измерений Ведущий эксперт Донбаева Вера Алексеевна Тел. (7172) – 27-09-47 E-mail: donbaeva@mail.ru

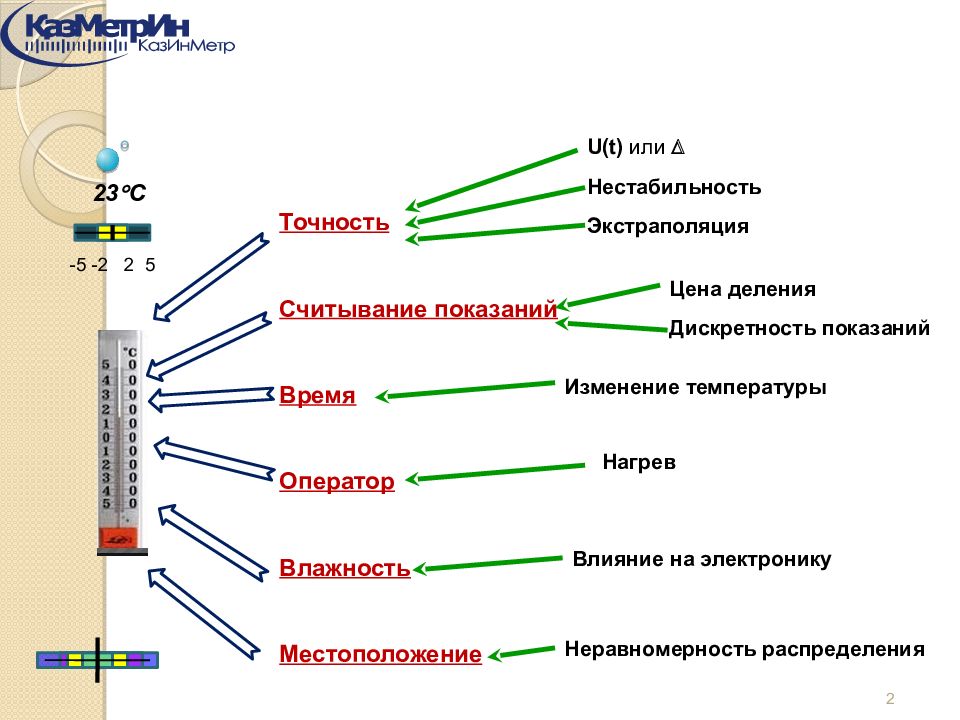

23 C -5 -2 2 5 Точность Считывание показаний Время Оператор Влажность Местоположение U(t) или Нестабильность Экстраполяция Цена деления Дискретность показаний Нагрев Влияние на электронику Изменение температуры Неравномерность распределения 2

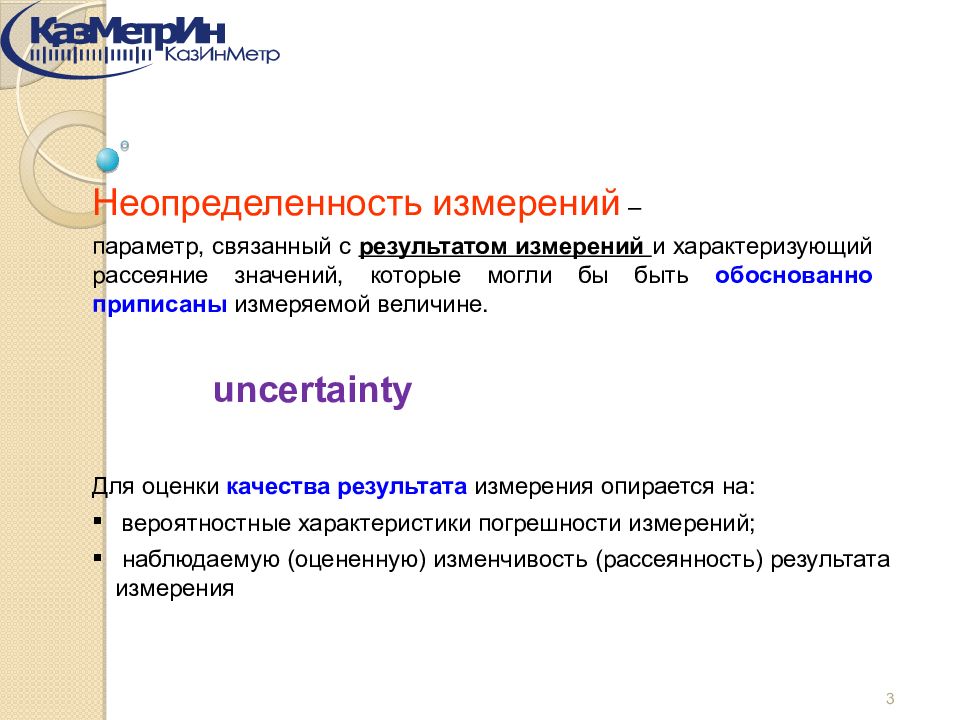

Неопределенность измерений – параметр, связанный с результатом измерений и характеризующий рассеяние значений, которые могли бы быть обоснованно приписаны измеряемой величине. uncertainty Для оценки качества результата измерения опирается на: вероятностные характеристики погрешности измерений; наблюдаемую (оцененную) изменчивость (рассеянность) результата измерения 3
Погрешность результата измерения (error of a measurement) – отклонение результата измерения от истинного (действительного) значения измеряемой величины. 4 Истинное Результат значение измерения Погрешность Δ

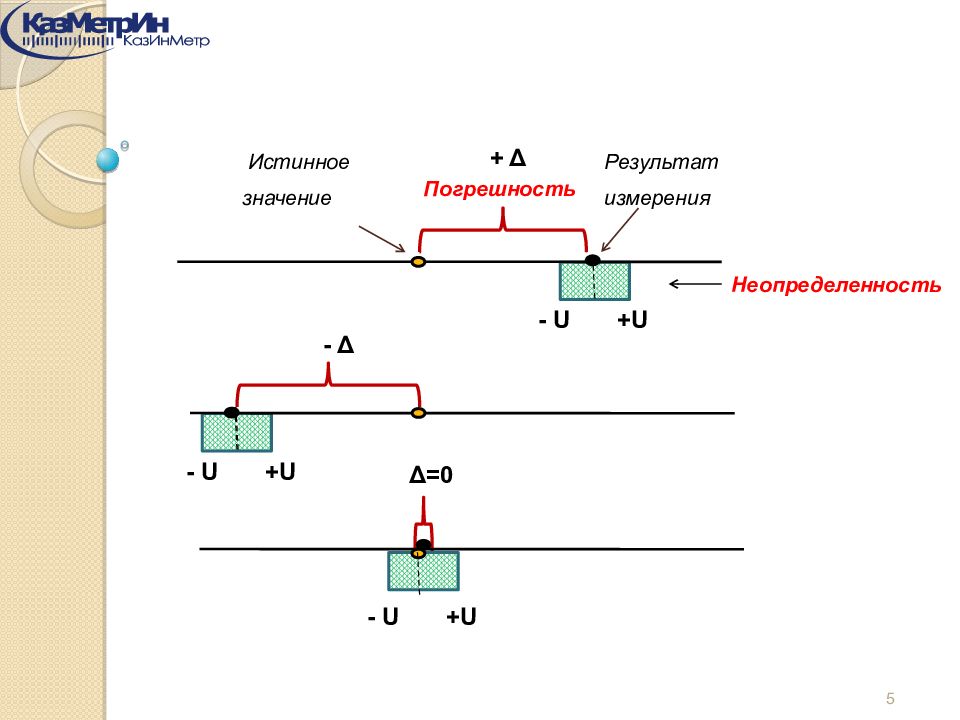

Истинное Результат значение измерения Погрешность + Δ - U +U Неопределенность - Δ Δ=0 - U +U - U +U 5

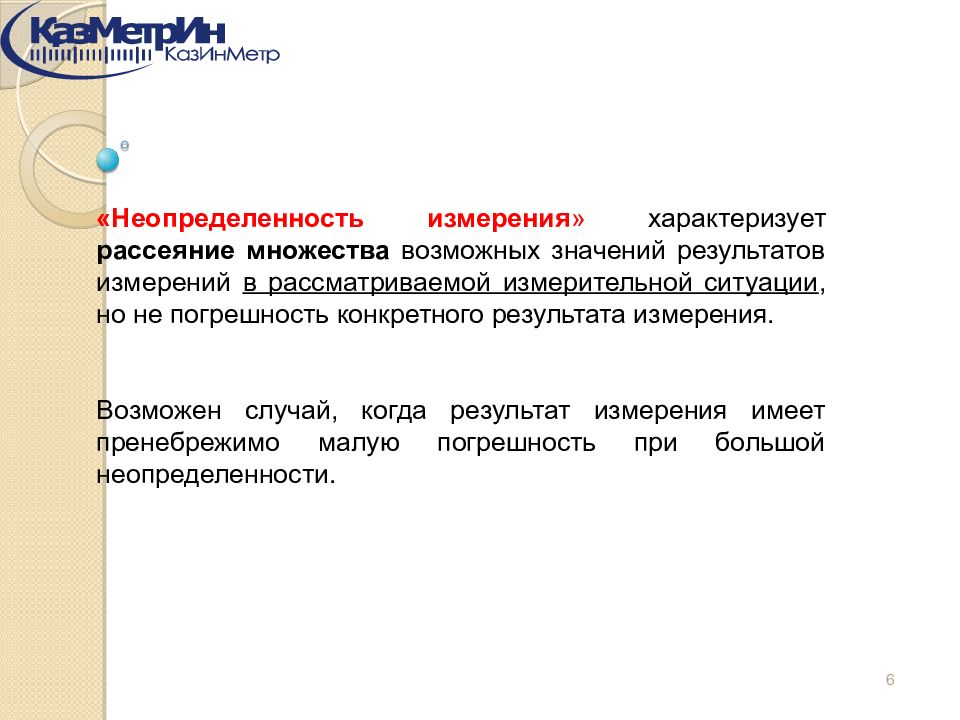

«Неопределенность измерения » характеризует рассеяние множества возможных значений результатов измерений в рассматриваемой измерительной ситуации, но не погрешность конкретного результата измерения. Возможен случай, когда результат измерения имеет пренебрежимо малую погрешность при большой неопределенности. 6

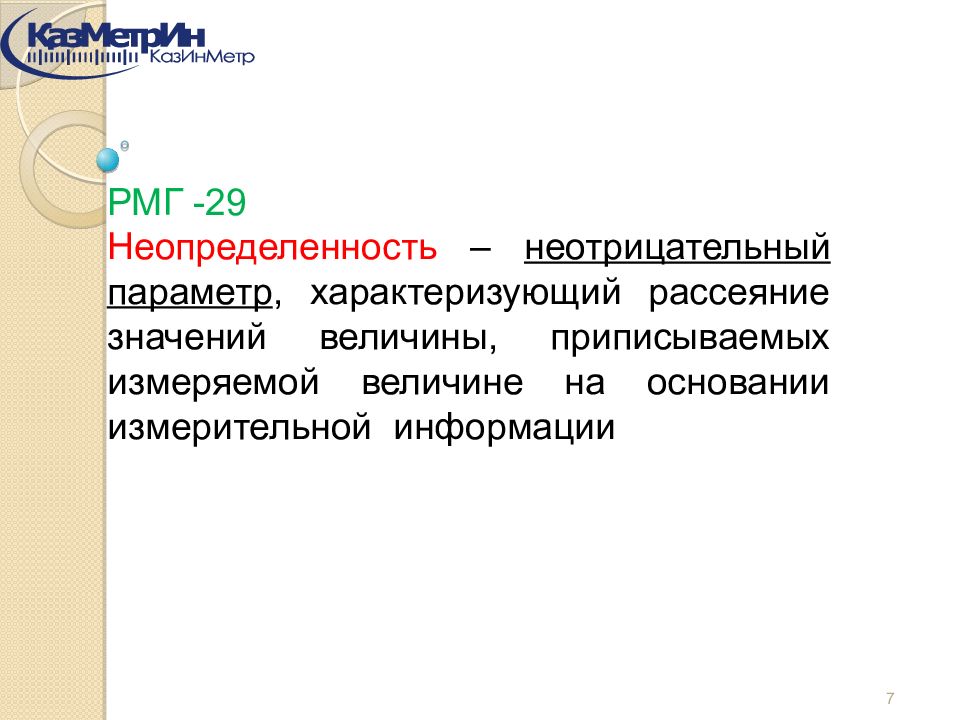

РМГ -29 Неопределенность – неотрицательный параметр, характеризующий рассеяние значений величины, приписываемых измеряемой величине на основании измерительной информации 7
Концепция неопределенности – причины появления : Причина 1 – несостоятельность теории погрешностей при ее использовании в специальных областях измерения (медицина, аналитическая химия, мониторинг окружающей среды, психология и др.), при оценке точности результатов и методик испытаний, при проведение фундаментальных исследований в науке и технике, при сличениях национальных эталонов, включая эталонные материалы. Причина 2 (экономического характера ) - необходимость указание меры доверия к результату: при многих промышленных и коммерческих применениях, а также в области здравоохранения и безопасности; в метрологии и сертификации при заявлении о соответствии; в науке при проверке предположений выдвинутых теорий Причина 3 (стандартизация ) – отсутствие международного единства по вопросу оценивания точности метод оценки выражение неопределенности един во всем мире, результаты измерений, проводимые в разных странах, всем понятны и их можно легко сличить. Причина 4 - с оздание новых эталонов, оценка точности, используя неопределенность 8
взаимное признание результатов измерений и калибровок на международном уровне соблюдение требований ИСО/МЭК 17025 при аккредитации лабораторий связь с государственными эталонами (прослеживаемость измерений) соответствие международным требованиям при заявлении о качестве продукции использование как меры доверия в области здравоохранения, безопасности и охраны окружающей среды Оценка неопределенности измерений 9

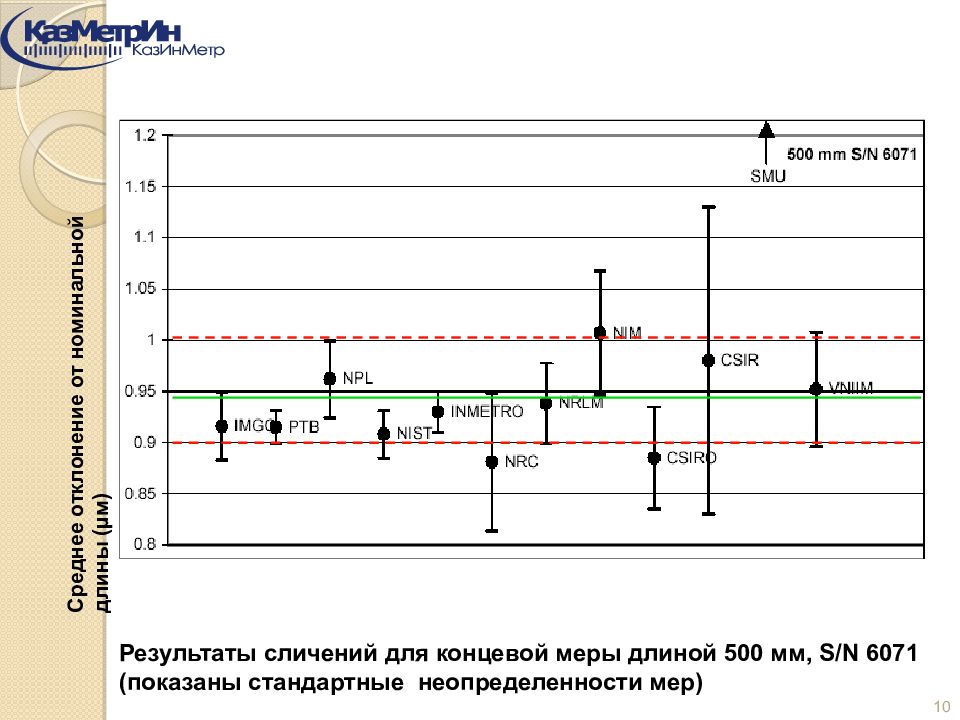

10 Среднее отклонение от номинальной длины ( μ м) Результаты сличений для концевой меры длиной 500 мм, S/N 6071 (показаны стандартные неопределенности мер)

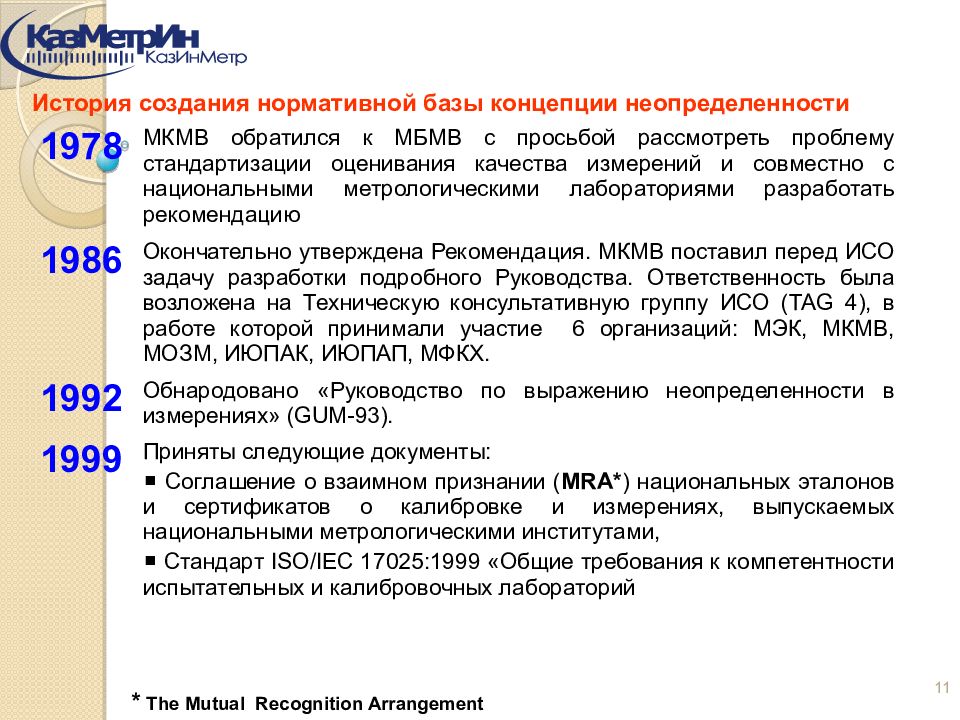

1978 МКМВ обратился к МБМВ с просьбой рассмотреть проблему стандартизации оценивания качества измерений и совместно с национальными метрологическими лабораториями разработать рекомендацию 1986 Окончательно утверждена Рекомендация. МКМВ поставил перед ИСО задачу разработки подробного Руководства. Ответственность была возложена на Техническую консультативную группу ИСО (TAG 4), в работе которой принимали участие 6 организаций: МЭК, МКМВ, МОЗМ, ИЮПАК, ИЮПАП, МФКХ. 1992 Обнародовано «Руководство по выражению неопределенности в измерениях» ( GUM-93). 1999 Приняты следующие документы: Соглашение о взаимном признании ( MRA * ) национальных эталонов и сертификатов о калибровке и измерениях, выпускаемых национальными метрологическими институтами, Стандарт ISO / IEC 17025:1999 «Общие требования к компетентности испытательных и калибровочных лабораторий История создания нормативной базы концепции неопределенности 11 * The Mutual Recognition Arrangement
«нет ничего более противоречащего складу ума, памяти и соображению, чем то, что предлагают эти ученые. Абстракциям и пустым надеждам принесено в жертву благо теперешних поколений, ибо чтобы заставить старую нацию принять новые единицы мер и весов, надо переделать все административные правила, все расчеты промышленности. Такая работа устрашает разум». Наполеон о метрической системе: концепцию неопределенности,

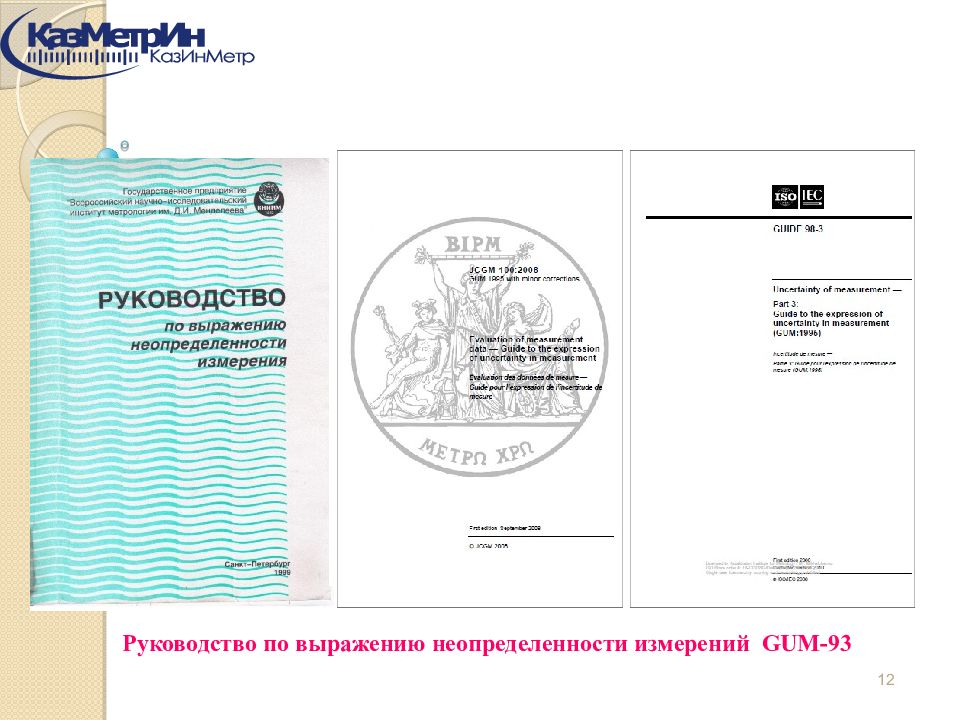

Руководство по выражению неопределенности измерений GUM-93 12
13
14

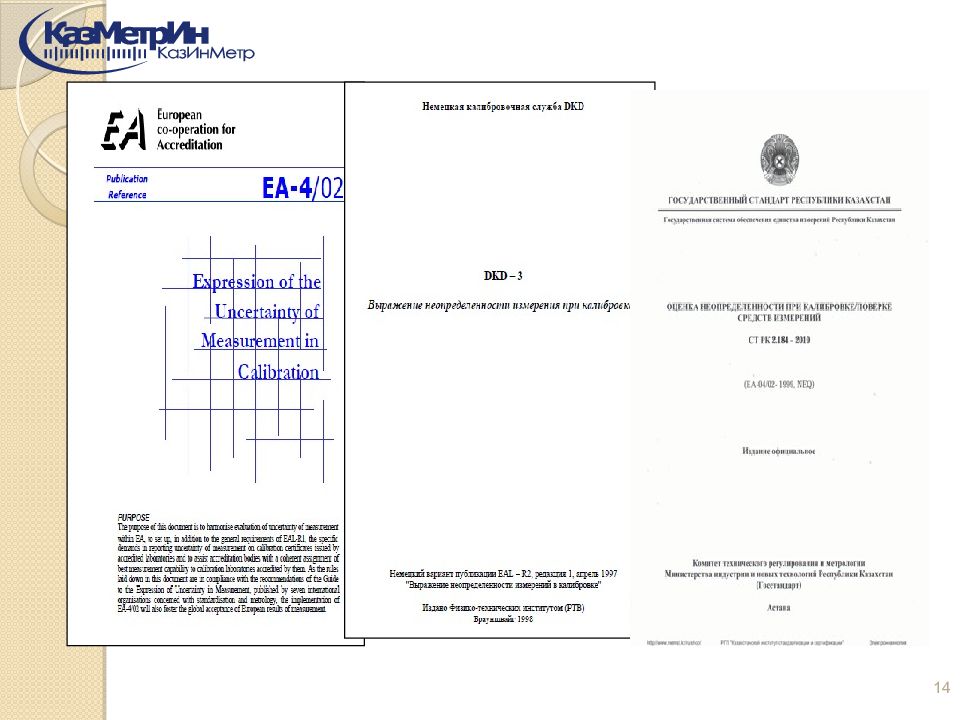

15

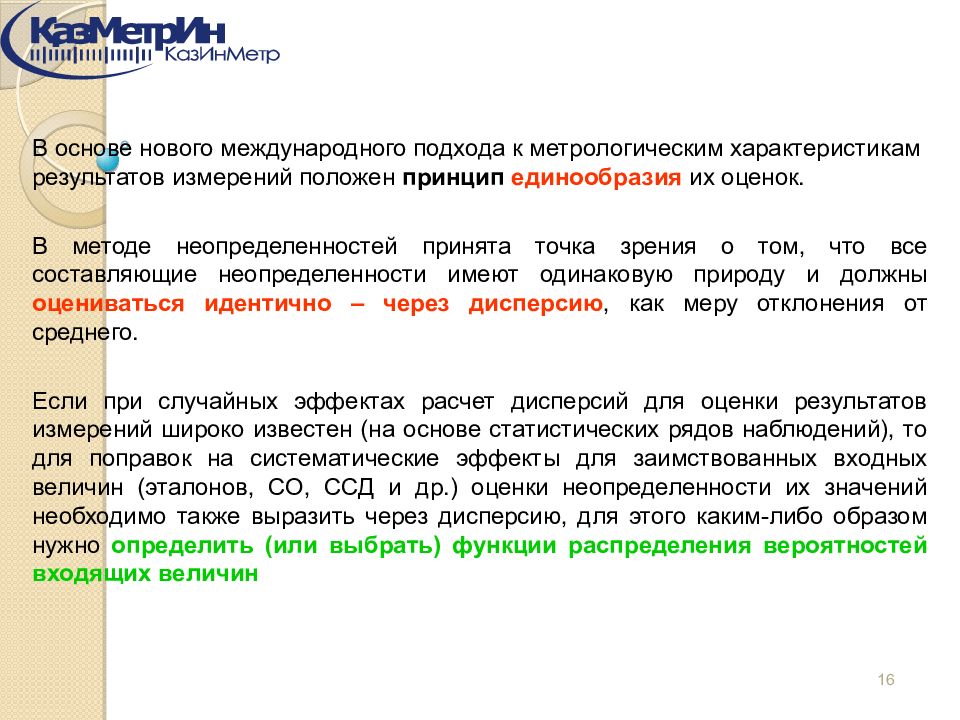

В основе нового международного подхода к метрологическим характеристикам результатов измерений положен принцип единообразия их оценок. В методе неопределенностей принята точка зрения о том, что все составляющие неопределенности имеют одинаковую природу и должны оцениваться идентично – через дисперсию, как меру отклонения от среднего. Если при случайных эффектах расчет дисперсий для оценки результатов измерений широко известен (на основе статистических рядов наблюдений), то для поправок на систематические эффекты для заимствованных входных величин (эталонов, СО, ССД и др.) оценки неопределенности их значений необходимо также выразить через дисперсию, для этого каким-либо образом нужно определить (или выбрать) функции распределения вероятностей входящих величин 16

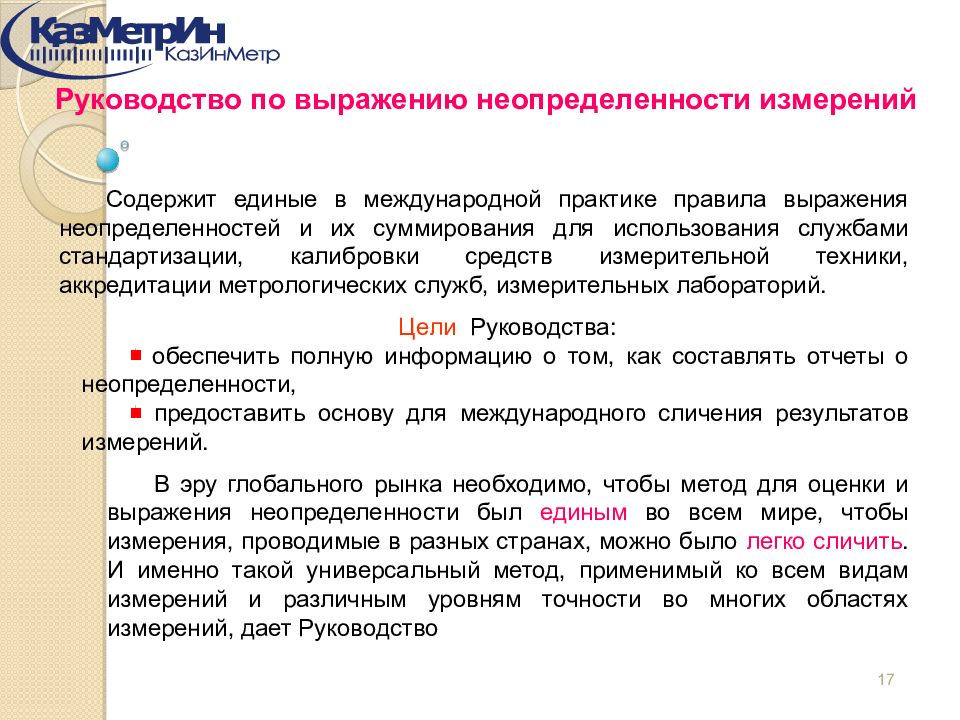

Руководство по выражению неопределенности измерений Содержит единые в международной практике правила выражения неопределенностей и их суммирования для использования службами стандартизации, калибровки средств измерительной техники, аккредитации метрологических служб, измерительных лабораторий. Цели Руководства: обеспечить полную информацию о том, как составлять отчеты о неопределенности, предоставить основу для международного сличения результатов измерений. В эру глобального рынка необходимо, чтобы метод для оценки и выражения неопределенности был единым во всем мире, чтобы измерения, проводимые в разных странах, можно было легко сличить. И именно такой универсальный метод, применимый ко всем видам измерений и различным уровням точности во многих областях измерений, дает Руководство 17
Руководство по выражению оценки неопределенности устанавливает общие правила оценивания и выражения неопределенности измерения: в большинстве случаев измеряемая величина Y не является прямо измеряемой, а зависит от ряда других измеряемых величин Х i Y = f ( Х 1, …, Х N ) оценку измеряемой выходной величины Y получают, используя оценку входных величин х 1, … х N y = f(x 1, …, x N ) оцененное стандартное отклонение выходной величины y, называемое суммарной стандартной неопределенностью u c (y), получают из оцененного стандартного отклонения, связанного с каждой входной оценкой x i, называемого стандартной неопределенностью u i (x i ) каждую входную оценку x i и связанную с ней стандартную неопределенность u i (x i ) получают из распределения возможных значений входных величин x i (ряды наблюдений или априорное). 18

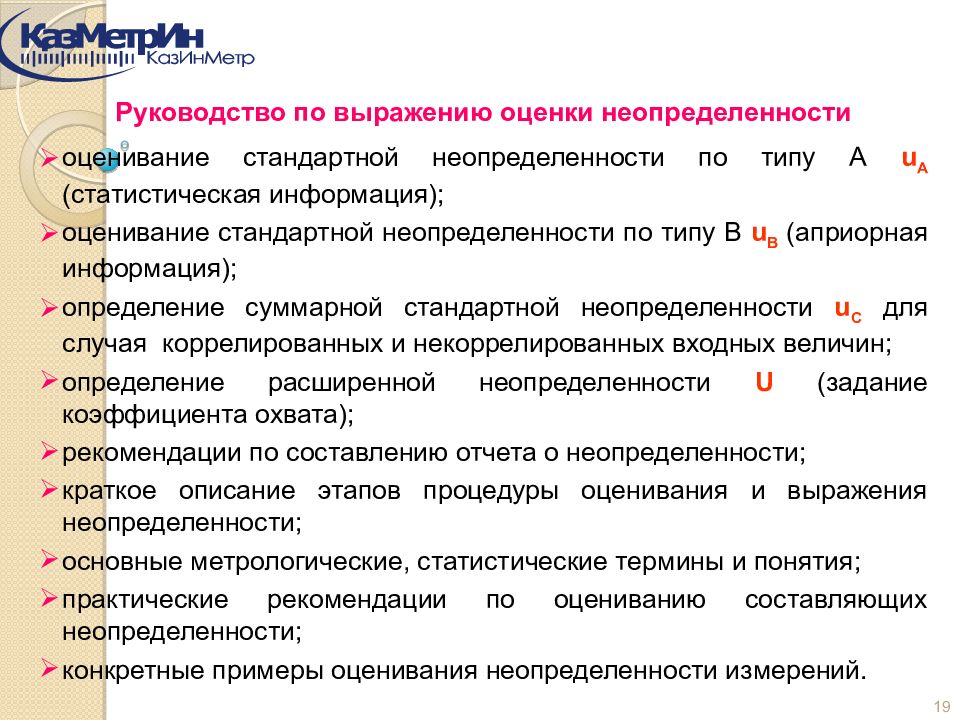

Руководство по выражению оценки неопределенности оценивание стандартной неопределенности по типу А u А (статистическая информация); оценивание стандартной неопределенности по типу В u В (априорная информация); определение суммарной стандартной неопределенности u С для случая коррелированных и некоррелированных входных величин; определение расширенной неопределенности U ( задание коэффициента охвата); рекомендации по составлению отчета о неопределенности; краткое описание этапов процедуры оценивания и выражения неопределенности; основные метрологические, статистические термины и понятия; практические рекомендации по оцениванию составляющих неопределенности; конкретные примеры оценивания неопределенности измерений. 19
Виды неопределенности измерений Неопределенность типа А Неопределенность типа В Стандартная неопределенность Суммарная стандартная неопределенность Относительная неопределенность Расширенная неопределенность по методу оценки По способу выражения Классификация неопределенности измерений по методам оценки и способом выражения По способу выражения 20

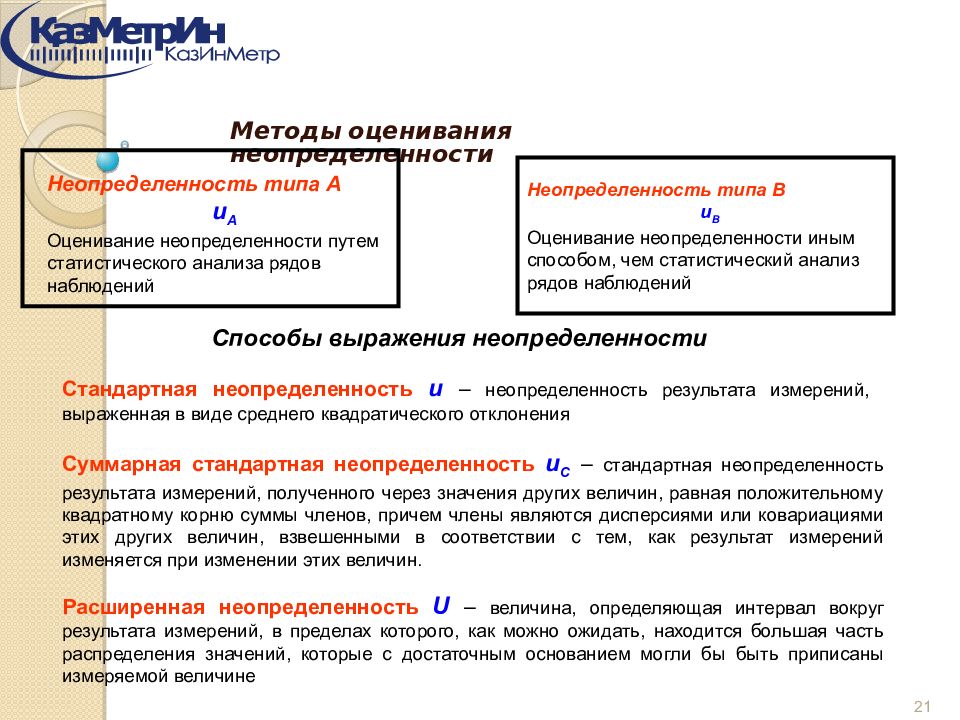

Методы оценивания неопределенности 21 Неопределенность типа А u A Оценивание неопределенности путем статистического анализа рядов наблюдений Неопределенность типа В u В Оценивание неопределенности иным способом, чем статистический анализ рядов наблюдений Способы выражения неопределенности Стандартная неопределенность u – неопределенность результата измерений, выраженная в виде среднего квадратического отклонения Суммарная стандартная неопределенность u C – стандартная неопределенность результата измерений, полученного через значения других величин, равная положительному квадратному корню суммы членов, причем члены являются дисперсиями или ковариациями этих других величин, взвешенными в соответствии с тем, как результат измерений изменяется при изменении этих величин. Расширенная неопределенность U – величина, определяющая интервал вокруг результата измерений, в пределах которого, как можно ожидать, находится большая часть распределения значений, которые с достаточным основанием могли бы быть приписаны измеряемой величине
РМГ - 29 Стандартная неопределенность измерений - неопределенность измерений, выраженная в виде стандартного отклонения Суммарная стандартная неопределенность измерений – стандартная неопределенность, которую получают, исходя из отдельных стандартных неопределенностей измерений, связанных с входными величинами в модели измерений Примечание. В случае корреляции входных величин в модели измерений при вычислении суммарной стандартной неопределенности измерений должны также учитываться ковариации Расширенная неопределенность измерений – произведение суммарной стандартной неопределенности и коэффициента, большего чем число один Примечание. Коэффициент зависит от вида распределения вероятностей входных величин в модели измерений и выбранной вероятности охвата 22

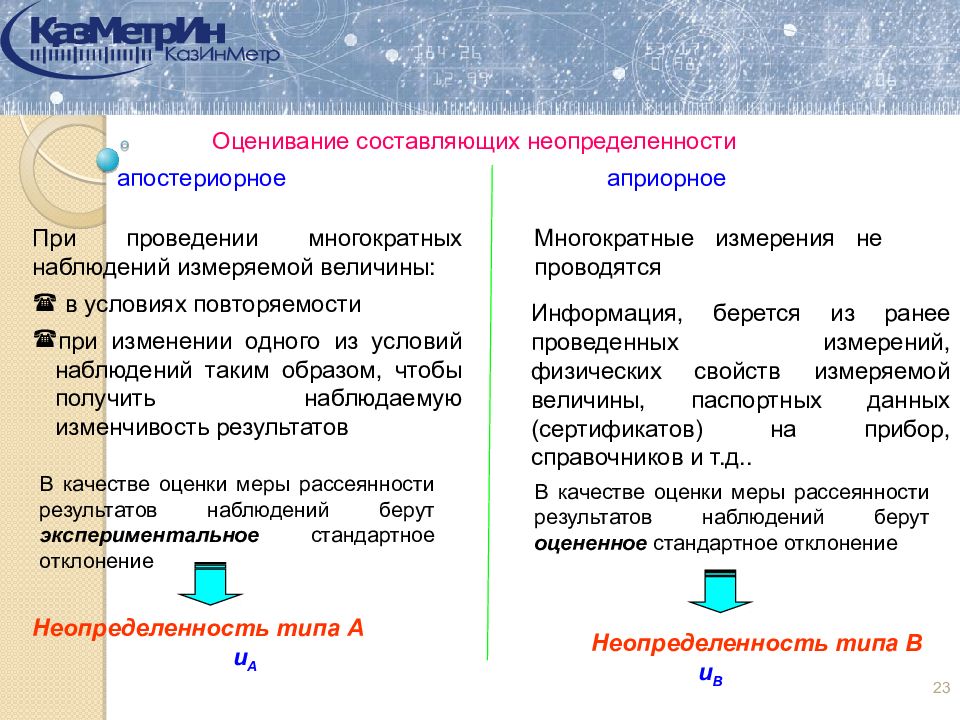

Оценивание составляющих неопределенности апостериорное априорное При проведении многократных наблюдений измеряемой величины: в условиях повторяемости при изменении одного из условий наблюдений таким образом, чтобы получить наблюдаемую изменчивость результатов Многократные измерения не проводятся Информация, берется из ранее проведенных измерений, физических свойств измеряемой величины, паспортных данных (сертификатов) на прибор, справочников и т.д.. В качестве оценки меры рассеянности результатов наблюдений берут экспериментальное стандартное отклонение В качестве оценки меры рассеянности результатов наблюдений берут оцененное стандартное отклонение Неопределенность типа А u A Неопределенность типа В u В 23

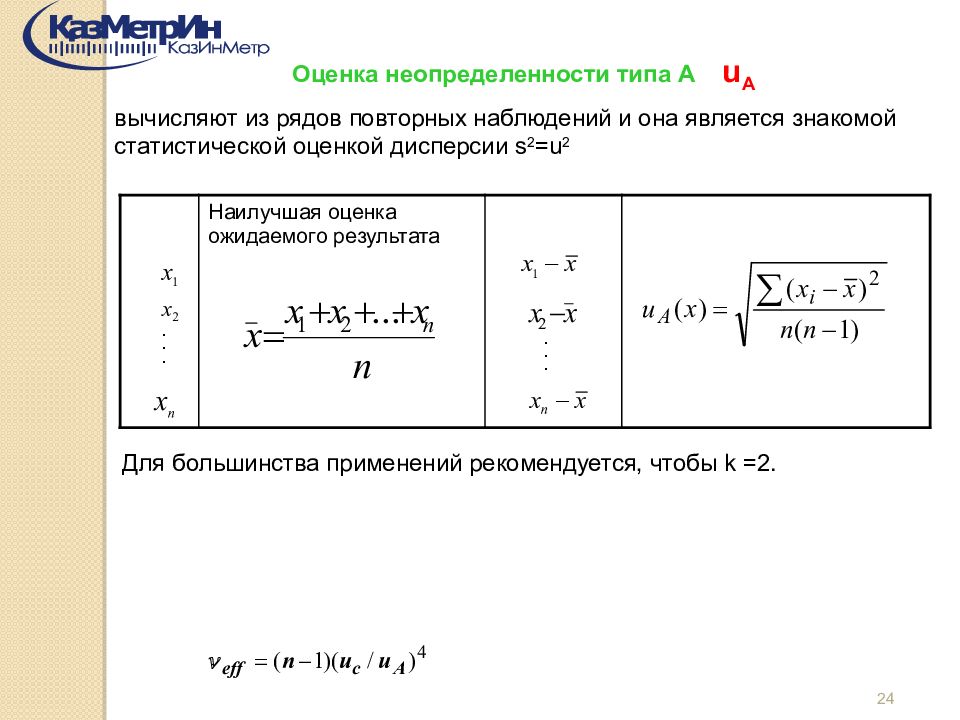

Оценка неопределенности типа А u A вычисляют из рядов повторных наблюдений и она является знакомой статистической оценкой дисперсии s 2 =u 2 Наилучшая оценка ожидаемого результата ... ... 24 Для большинства применений рекомендуется, чтобы k =2.

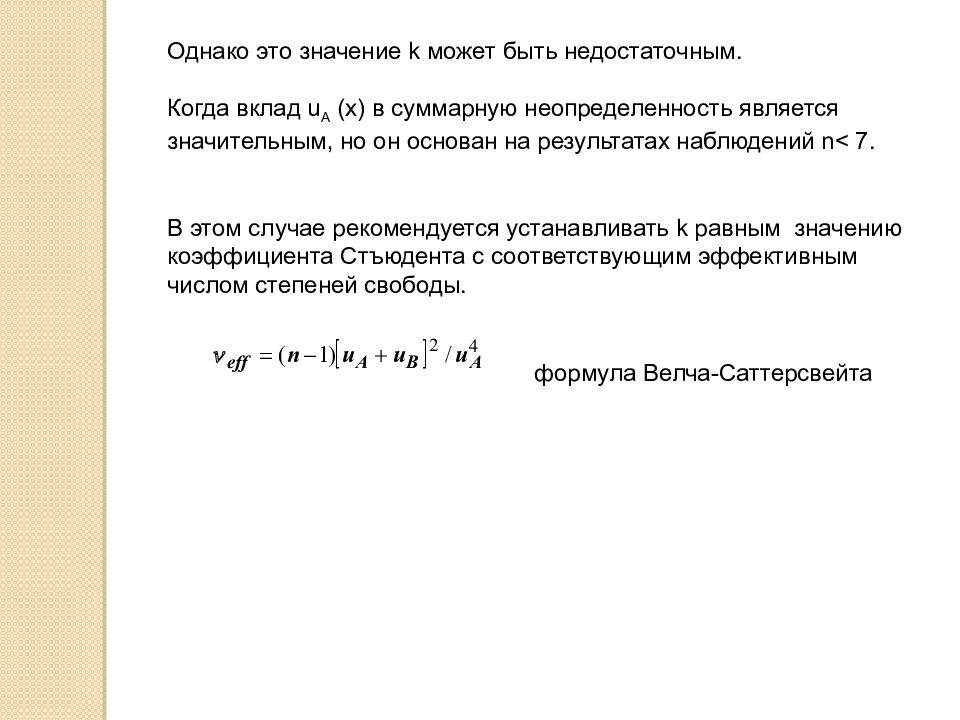

Однако это значение k может быть недостаточным. Когда вклад u A ( х ) в суммарную неопределенность является значительным, но он основан на результатах наблюдений n< 7. В этом случае рекомендуется устанавливать k равным значению коэффициента Стъюдента с соответствующим эффективным числом степеней свободы. формула Велча-Саттерсвейта

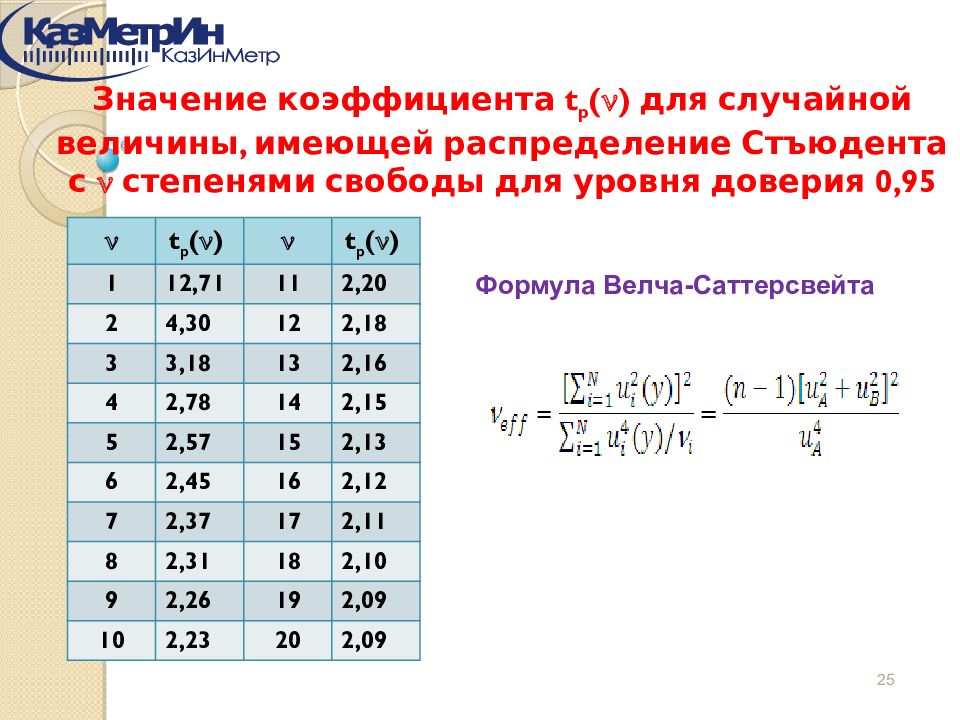

Значение коэффициента t p ( ) для случайной величины, имеющей распределение Стъюдента с степенями свободы для уровня доверия 0,95 25 t p ( ) t p ( ) 1 12,71 11 2,20 2 4,30 12 2,18 3 3,18 13 2,16 4 2,78 14 2,15 5 2,57 15 2,13 6 2,45 16 2,12 7 2,37 17 2,11 8 2,31 18 2,10 9 2,26 19 2,09 10 2,23 20 2,09 Формула Велча-Саттерсвейта

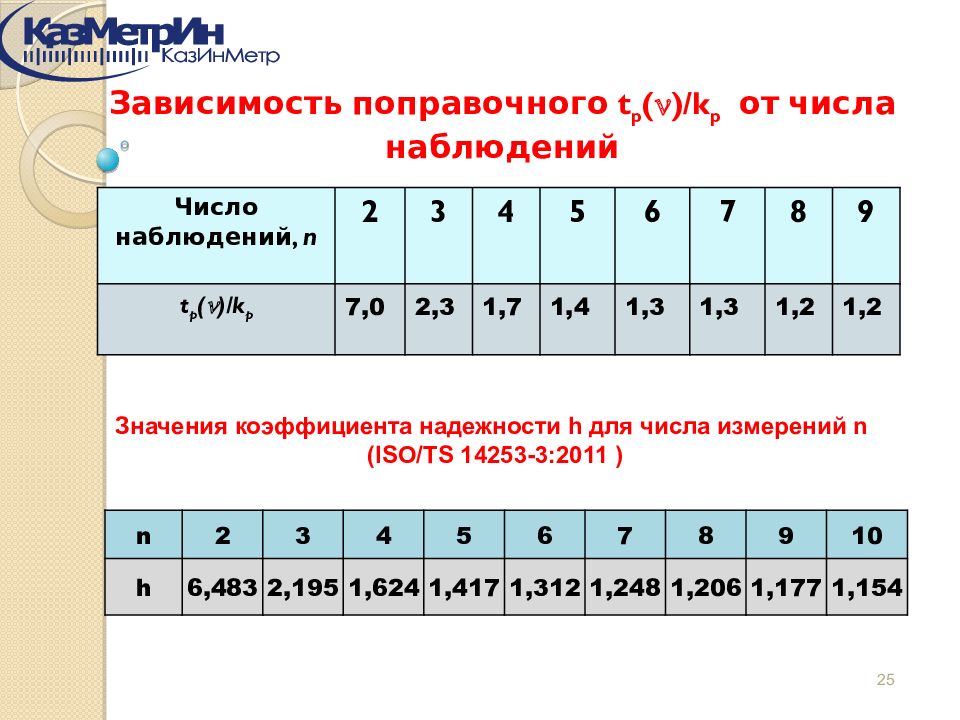

Зависимость поправочного t p ( ) / k p от числа наблюдений 25 Число наблюдений, n 2 3 4 5 6 7 8 9 t p ( )/ k p 7,0 2,3 1,7 1,4 1,3 1,3 1,2 1,2 Значения коэффициента надежности h для числа измерений n ( ISO/TS 14253-3:2011 ) n 2 3 4 5 6 7 8 9 10 h 6,483 2,195 1,624 1,417 1,312 1,248 1,206 1,177 1,154
Оценка по типу А Если число измерений по методике равно m < 10 Для правильной оценки неопределенности по типу А необходимо : выполнить n > 10 измерений, оценить экспериментальное стандартное отклонение: Оценить неопределенность по типу А: где m – число измерений, предусмотренное методикой 26
Вычисление стандартных неопределенностей входных величин Тип А Тип В 1. Стандартная неопределенность единичного измерения i - й входной величины (повторяемость измерений) где - среднее арифметическое результатов измерений i - ой входной величины. 1. Если известно стандартное отклонение входной величины, о оно принимается равным стандартной неопределенности u B (x i ) 2. Если можно оценить лишь верхнюю и нижнюю границы входной величины а +, а -, то вычисление стандартной неопределенности следует производить в зависимости от вида предполагаемого распределения входной величины внутри границ. 2. Стандартная неопределенность измерений i - й входной величины, при которых результат определяют как среднее арифметическое, по формуле, где m – число измерений по методике, n – число предварительных измерений ( n 10) 3. Если известна расширенная неопределенность U ( x i ) c коэффициентом охвата k, то стандартная неопределенность определяется как:

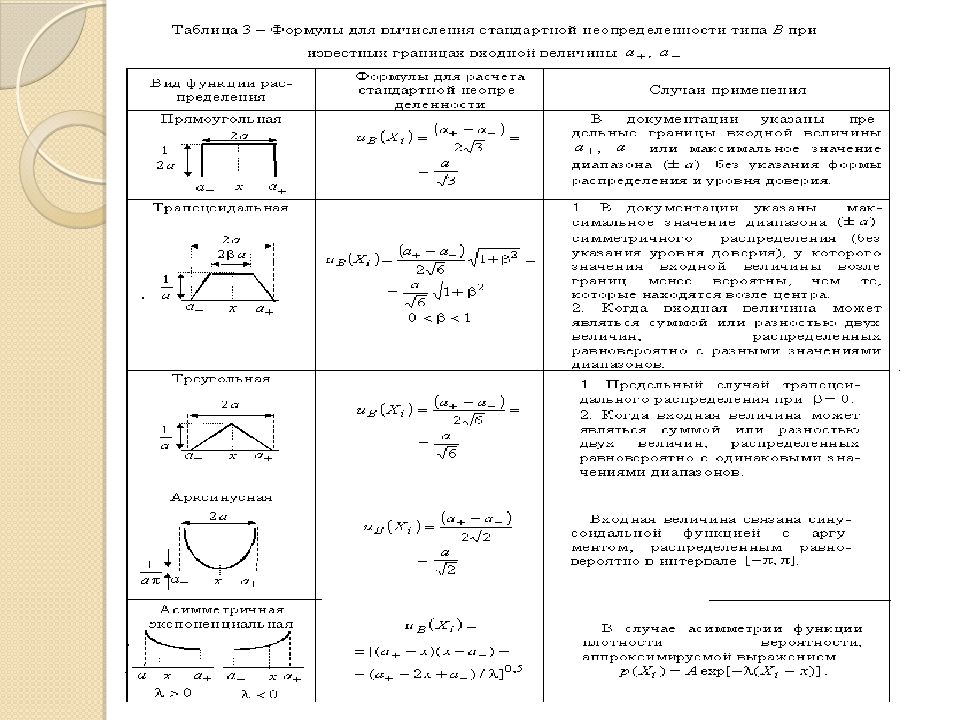

Распределение Вид Формулы для расчета стандартной неопределенности Прямоугольное Нормальное Треугольное -а х + а 28
Фонд информации (для оценки по типу В) может включать данные предварительных измерений; данные, полученные в результате опыта, или общие знания о поведении свойствах соответствующих материалов и приборов; спецификаци и изготовителя; данные, которые приводятся в свидетельствах о калибровке и других сертификатах; неопределенности, приписываемые справочным данным. 27
29 Источники неопределенности при измерениях Метод измерения Измерительное оборудование Окружающая среда Измеряемый объект Оператор

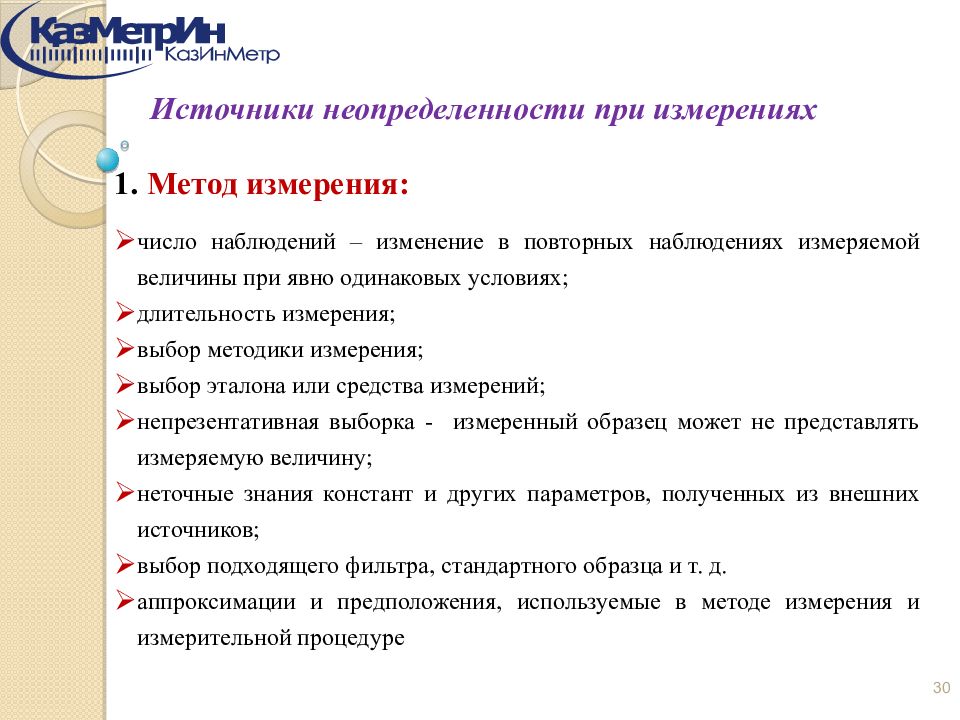

1. Метод измерения: число наблюдений – изменение в повторных наблюдениях измеряемой величины при явно одинаковых условиях; длительность измерения; выбор методики измерения; выбор эталона или средства измерений; непрезентативная выборка - измеренный образец может не представлять измеряемую величину; неточные знания констант и других параметров, полученных из внешних источников; выбор подходящего фильтра, стандартного образца и т. д. аппроксимации и предположения, используемые в методе измерения и измерительной процедуре Источники неопределенности при измерениях 30

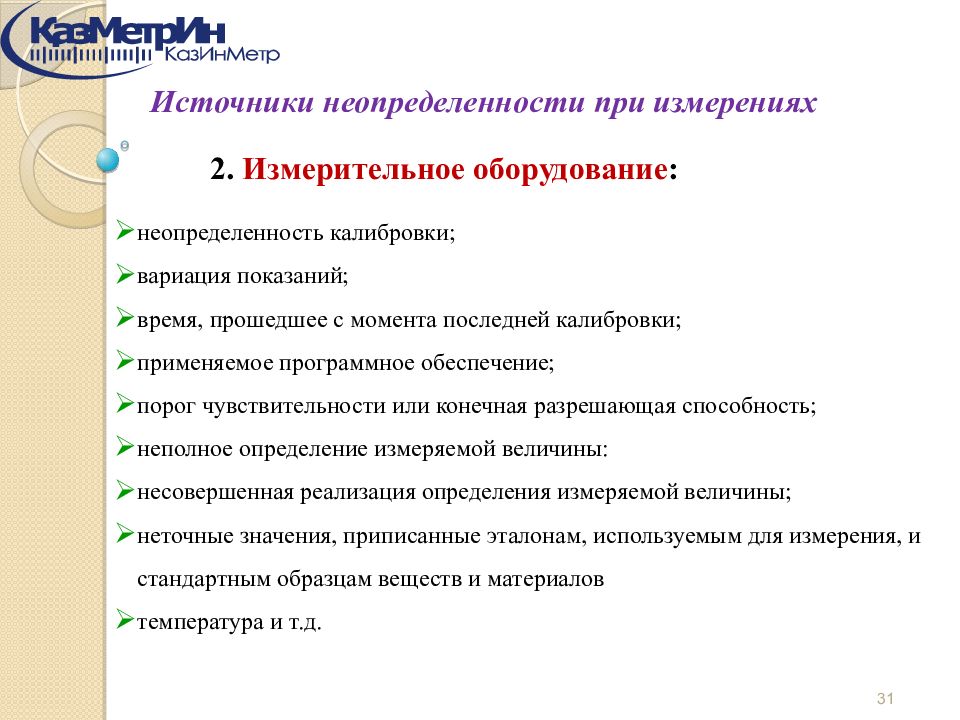

2. Измерительное оборудование : неопределенность калибровки; вариация показаний; время, прошедшее с момента последней калибровки; применяемое программное обеспечение; порог чувствительности или конечная разрешающая способность; неполное определение измеряемой величины: несовершенная реализация определения измеряемой величины; неточные значения, приписанные эталонам, используемым для измерения, и стандартным образцам веществ и материалов температура и т.д. Источники неопределенности при измерениях 31
3. Окружающая среда температура; влажность; давление; чистота помещения; магнитные и гравитационные поля; вибрация; различные излучения, свет и т. д. неадекватное знание эффектов от условий окружающей среды, влияющих на измерение, или несовершенное измерение условий окружающей среды Источники неопределенности при измерениях 32
4. Измеряемый объект : температура; поверхность; материал; размеры; взаимодействие измеряемого объекта с условиями измерений; отклонение формы для геометрических измерений и т. д. Источники неопределенности при измерениях 33

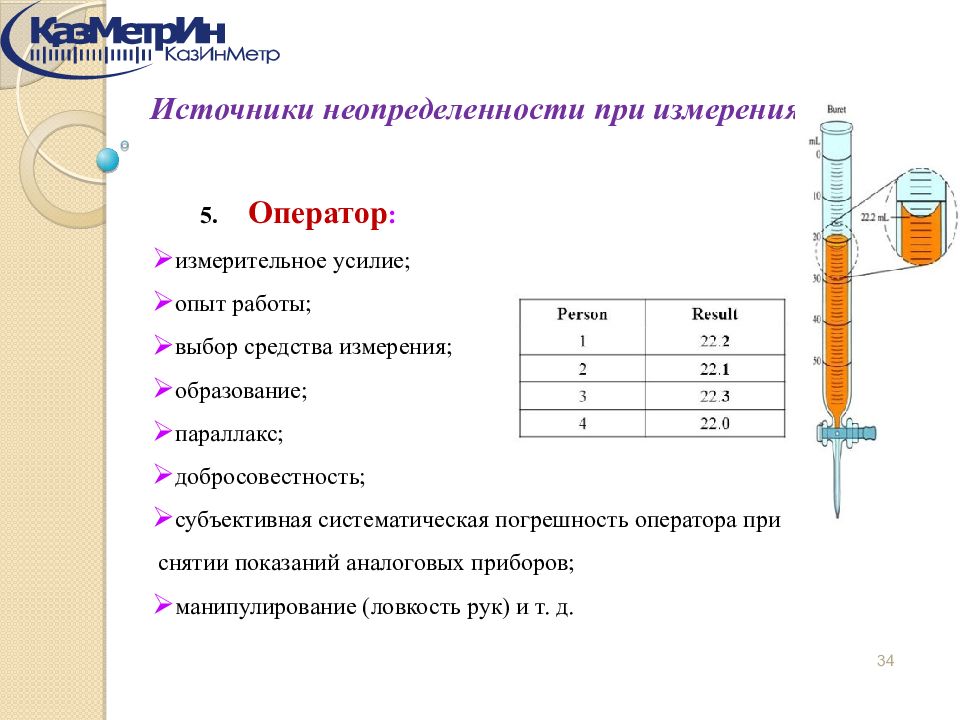

5. Оператор : измерительное усилие; опыт работы; выбор средства измерения; образование; параллакс; добросовестность; субъективная систематическая погрешность оператора при снятии показаний аналоговых приборов; манипулирование (ловкость рук) и т. д. Источники неопределенности при измерениях 34

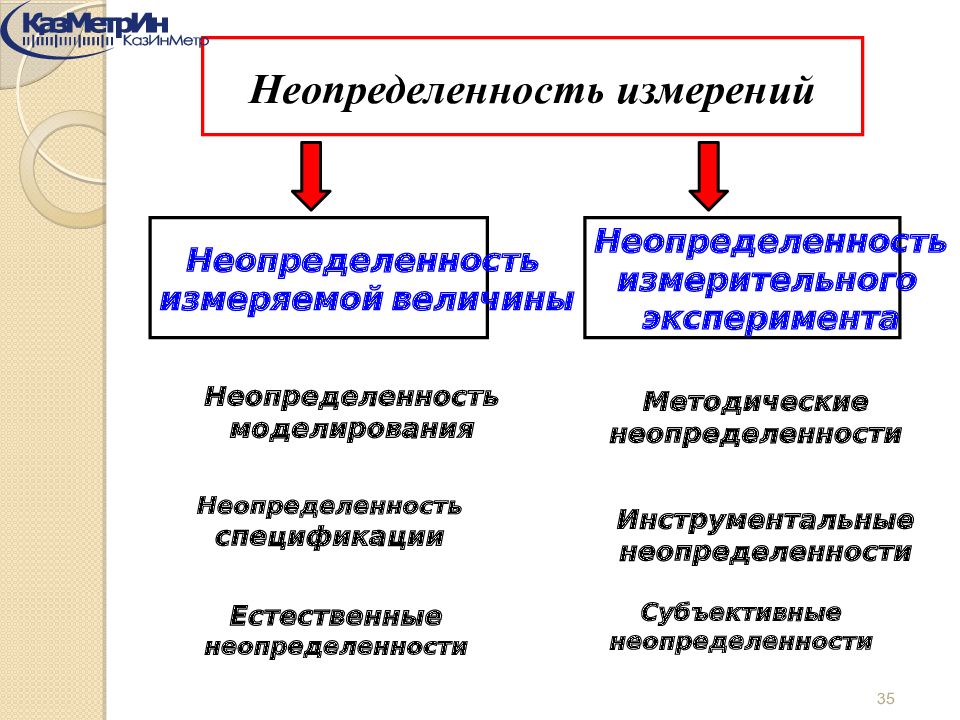

Неопределенность измерений Неопределенность измеряемой величины Неопределенность измерительного эксперимента Неопределенность моделирования Неопределенность спецификации Естественные неопределенности Субъективные неопределенности Инструментальные неопределенности Методические неопределенности 35

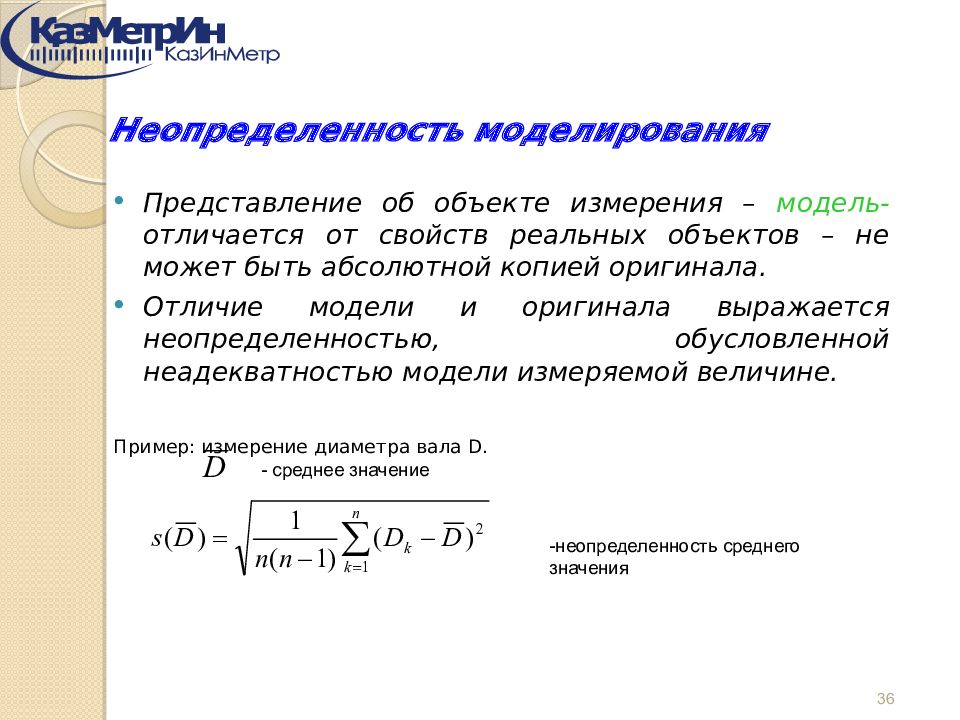

Представление об объекте измерения – модель- отличается от свойств реальных объектов – не может быть абсолютной копией оригинала. Отличие модели и оригинала выражается неопределенностью, обусловленной неадекватностью модели измеряемой величине. Пример: измерение диаметра вала D. 36 - среднее значение -неопределенность среднего значения

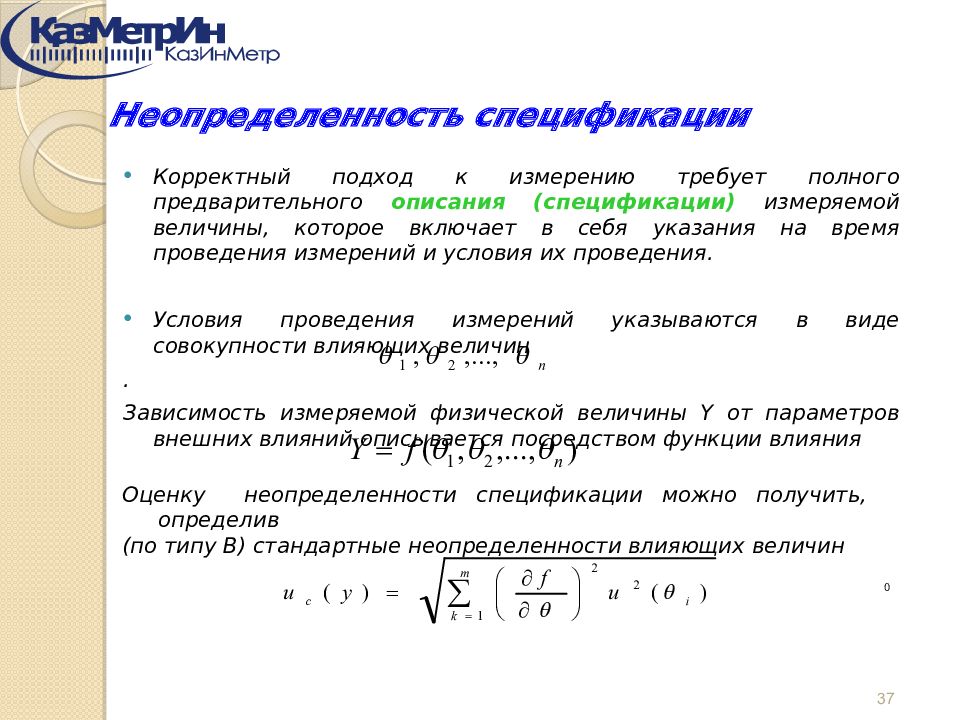

Корректный подход к измерению требует полного предварительного описания (спецификации) измеряемой величины, которое включает в себя указания на время проведения измерений и условия их проведения. Условия проведения измерений указываются в виде совокупности влияющих величин . Зависимость измеряемой физической величины Y от параметров внешних влияний описывается посредством функции влияния 37 0 Оценку неопределенности спецификации можно получить, определив (по типу В) стандартные неопределенности влияющих величин
На практике спецификация или определение измеряемой величины зависит от требуемой точности измерения. Измеряемую величину следует определять с достаточной полнотой по отношению к требуемой точности, чтобы для всех практических целей, связанных с измерением, ее значение было единственным. Пример Длину l стального стержня с номинальной длиной l м нужно воспроизвести (измерить) с точностью до микрометра. Его спецификация должна включать конкретные значения тех величин, которые могут влиять на длину стержня, например -температуры, -атмосферного давления, возможно положение (горизонтальное или вертикальное) стержня, при которых эта длина определяется. Значит, до составления спецификации измеряемой величины необходимо предварительно оценить степень влияния этих величин 38

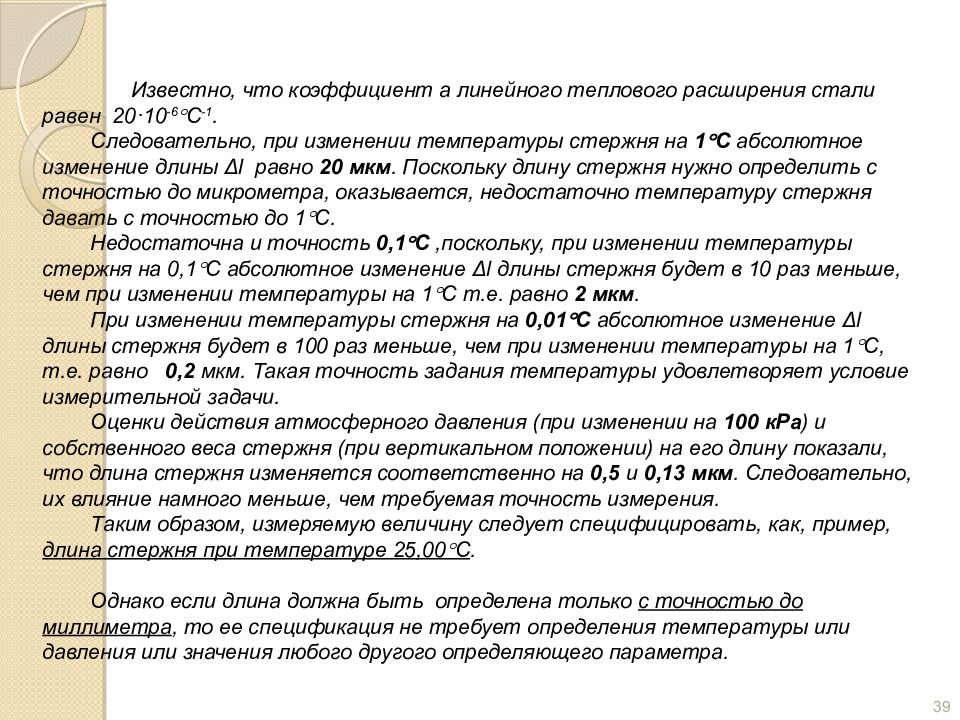

Известно, что коэффициент а линейного теплового расширения стали равен 20·10 -6 C -1. Следовательно, при изменении температуры стержня на 1 С абсолютное изменение длины Δ l равно 20 мкм. Поскольку длину стержня нужно определить с точностью до микрометра, оказывается, недостаточно температуру стержня давать с точностью до 1 С. Недостаточна и точность 0,1 С,поскольку, при изменении температуры стержня на 0,1 С абсолютное изменение Δ l длины стержня будет в 10 раз меньше, чем при изменении температуры на 1 С т.е. равно 2 мкм. При изменении температуры стержня на 0,01 С абсолютное изменение Δ l длины стержня будет в 100 раз меньше, чем при изменении температуры на 1 С, т.е. равно 0,2 мкм. Такая точность задания температуры удовлетворяет условие измерительной задачи. Оценки действия атмосферного давления (при изменении на 100 кРа ) и собственного веса стержня (при вертикальном положении) на его длину показали, что длина стержня изменяется соответственно на 0,5 и 0,13 мкм. Следовательно, их влияние намного меньше, чем требуемая точность измерения. Таким образом, измеряемую величину следует специфицировать, как, пример, длина стержня при температуре 25,00 С. Однако если длина должна быть определена только с точностью до миллиметра, то ее спецификация не требует определения температуры или давления или значения любого другого определяющего параметра. 39
40 дискретность физических величин на квантово-механическом уровне (измерение заряда - не точнее заряда электрона, xp ≥ h – принцип неопределенности Гейзенберга ) шумы и дробовой эффект (броуновское движение, тепловые шумы, дробовой эффект, квантовый шум)
составляющие, обусловленные неадекватностью выбранной модели объекта измерений его свойствам; составляющие, обусловленные отклонением от номинальных значений параметров функции, связывающей измеряемую величину с величиной на входе средства измерений; составляющие, обусловленные квантованием по уровню (при использовании средств измерении с аналого-цифровым преобразованием); составляющие, обусловленные вычислительными алгоритмами. 41
основная погрешность средства измерений; дополнительные погрешности средства измерений; составляющая, обусловленная вариацией (гистерезисом) средства измерений; составляющая, обусловленная взаимодействием средства измерений с объектом измерений; динамическая составляющая, обусловленная инерционностью средства измерений; составляющие, связанные с отбором и приготовлением проб веществ. 42
составляющие, обусловленные неточностью отсчетов результатов измерений со шкалы или диаграммы средства измерений; составляющие, обусловленные воздействием оператора на объект и средства измерений (искажение температурного поля, механические воздействия и т.п.) 43
Этапы оценки неопределенности описание процесса измерения и составление его модели; оценивание значений и неопределенностей входных величин; анализ корреляций; составление бюджета неопределенности; расчет результата измерения; расчет суммарной стандартной неопределенности; расчет расширенной неопределенности; представление конечного результата измерения 44

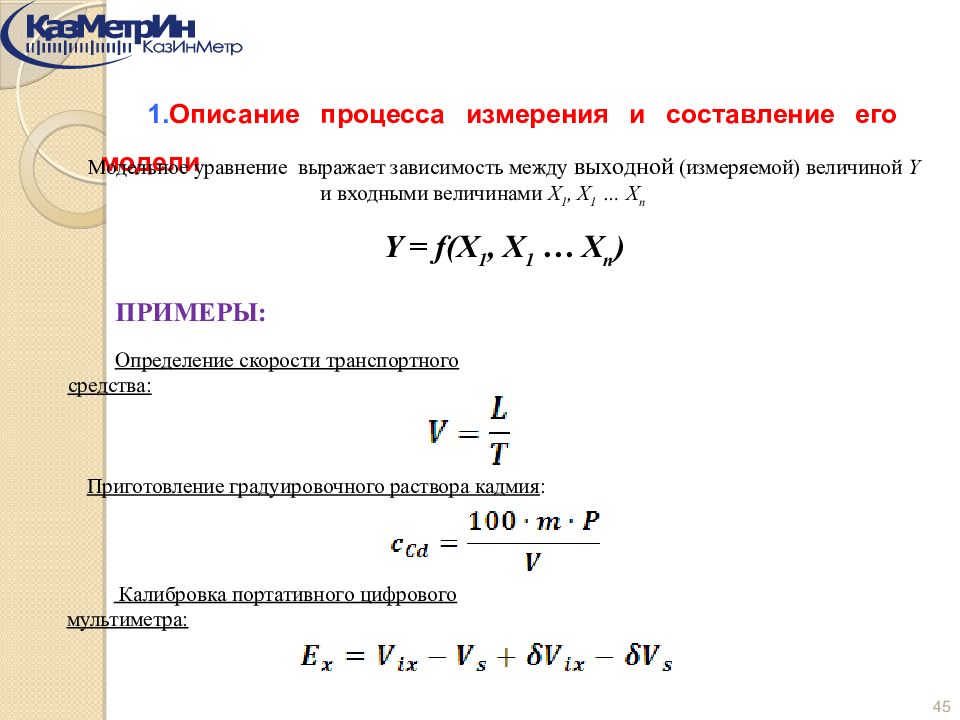

Описание процесса измерения и составление его модели Модельное уравнение выражает зависимость между выходной (измеряемой) величиной Y и входными величинами Х 1, Х 1 … Х n Y = f (Х 1, Х 1 … Х n ) ПРИМЕРЫ: Определение скорости транспортного средства: Приготовление градуировочного раствора кадмия : Калибровка портативного цифрового мультиметра: 45
2. Оценивание значений и неопределенностей входных величин Оценкой x i входной величины Х i могут быть: показания измерительного прибора в случае однократного измерения; среднее арифметическое значение при многократных измерениях; информация, заимствованная из нормативных документов, сертификатов, свидетельств, справочников, этикеток производителя продукции и пр. 46

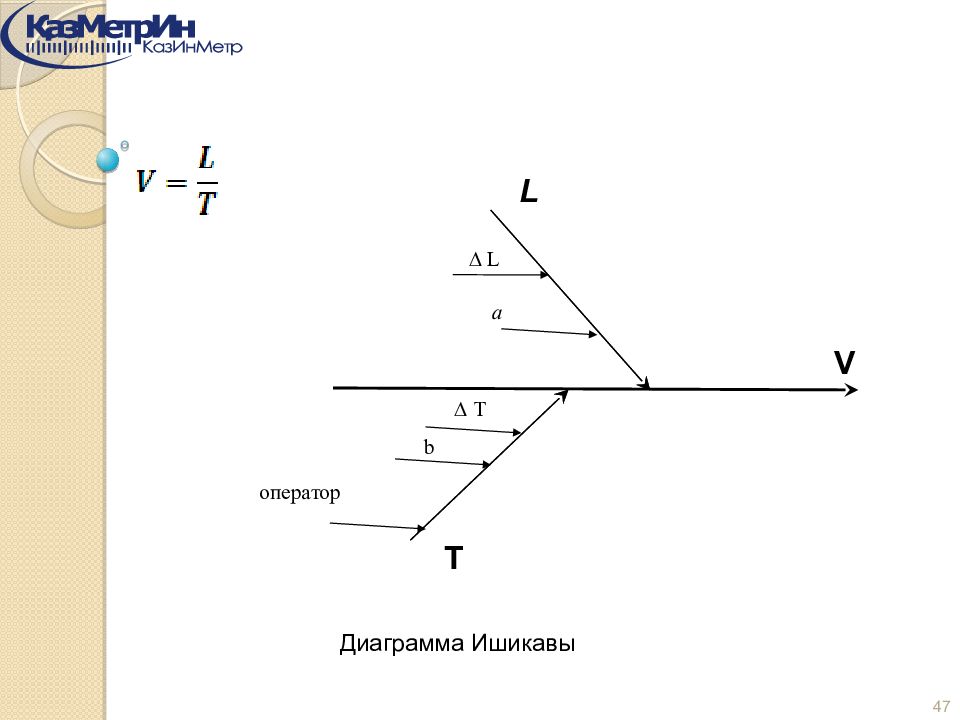

Диаграмма Ишикавы V L T a L T b оператор 47

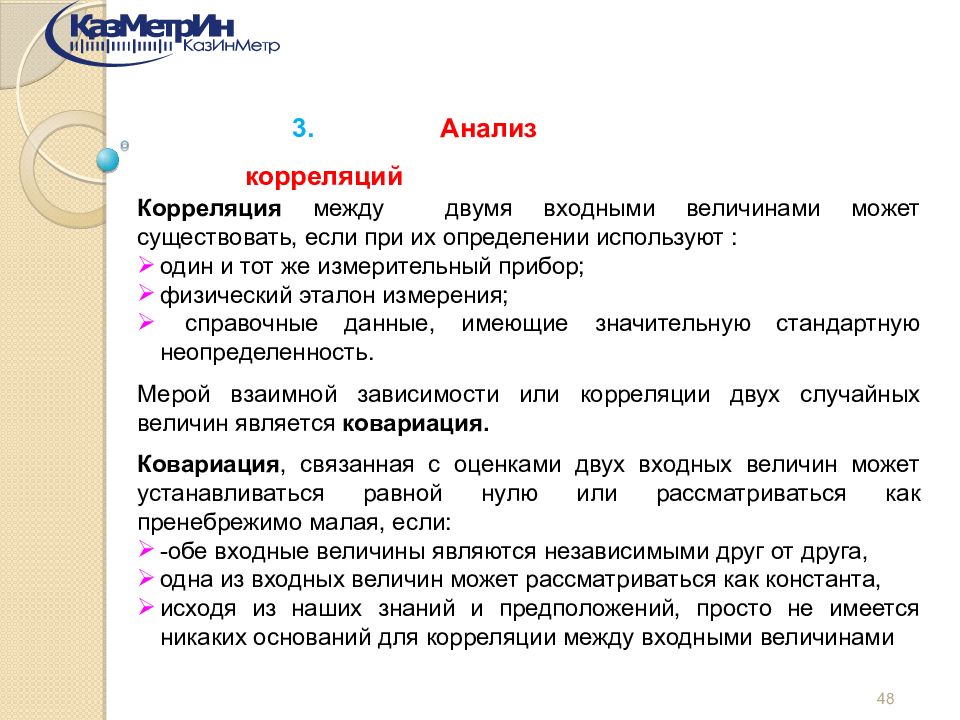

3. Анализ корреляций Корреляция между двумя входными величинами может существовать, если при их определении используют : один и тот же измерительный прибор; физический эталон измерения; справочные данные, имеющие значительную стандартную неопределенность. Мерой взаимной зависимости или корреляции двух случайных величин является ковариация. Ковариация, связанная с оценками двух входных величин может устанавливаться равной нулю или рассматриваться как пренебрежимо малая, если: -обе входные величины являются независимыми друг от друга, одна из входных величин может рассматриваться как константа, исходя из наших знаний и предположений, просто не имеется никаких оснований для корреляции между входными величинами 48
54 Учет корреляции при оценивании неопределенности измерений Вычисление коэффициента корреляции При наличии согласованных пар измерений x ik и x jk,, коэффициент корреляции вычисляется по типу А по формулам:

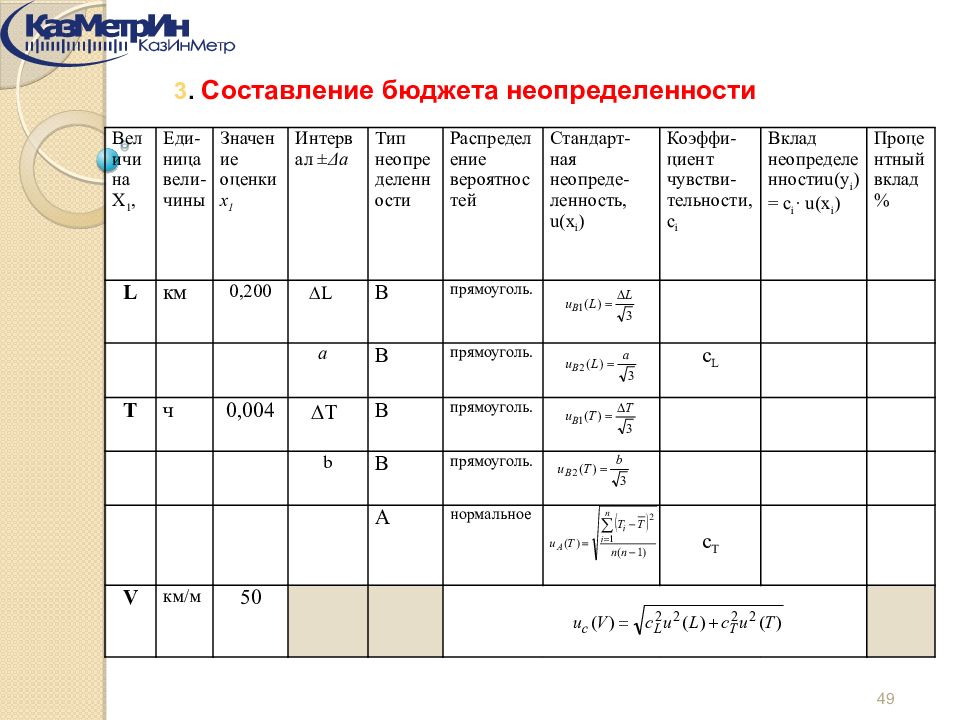

3. Составление бюджета неопределенности Величина Х 1, Еди-ница вели-чины Значение оценки х 1 Интервал ± Δа Тип неопределенности Распределение вероятностей Стандарт-ная неопреде-ленность, u ( x i ) Коэффи-циент чувстви-тельности, c i Вклад неопределенности u (у i )= c i · u ( x i ) Процентный вклад % L км 0,200 L B прямоуголь. a B прямоуголь. с L T ч 0,004 T B прямоуголь. b B прямоуголь. A нормальное с T V км/м 50 49
4. Составление бюджета неопределенности 50
5. Расчет результата измерений V= 0,200 : 0,004 = 50,00 км/ч 6. Расчет суммарной стандартной неопределенности 7. Расчет расширенной неопределенности U(V) = k u c (V) 50% 68,27 % 90% 95% 95,45% 99% 99,73 % 0,67 1 1,645 1,96 2 2,576 3 8. Представление конечного результата измерения V U(V) при k =2 Р=95% 51 P k

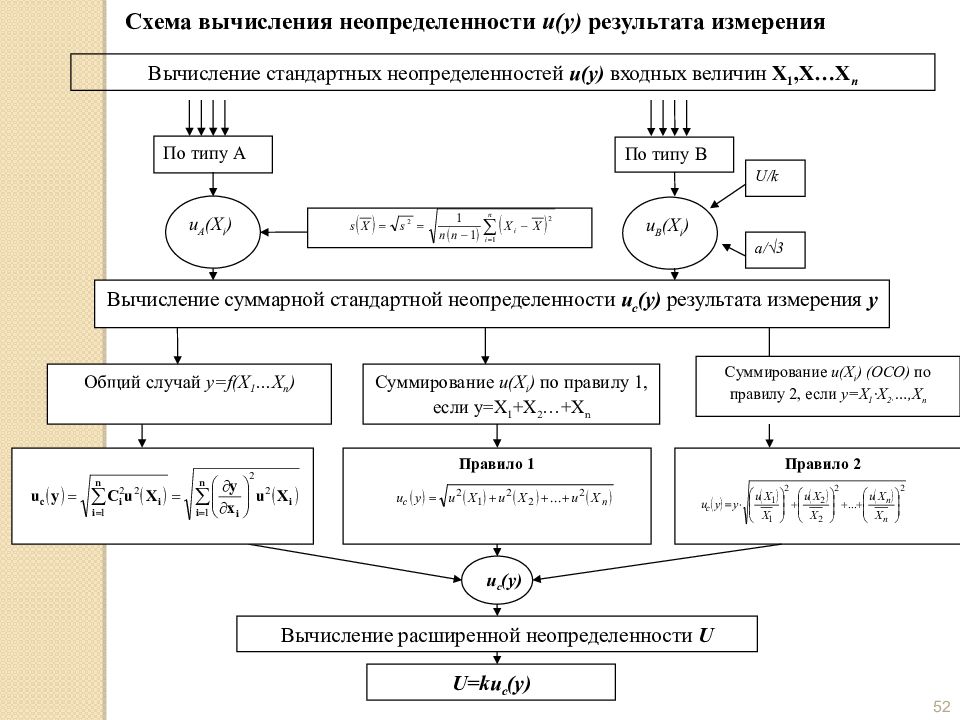

Схема вычисления неопределенности и(у) результата измерения u В (Х i ) U /k a /√ 3 Вычисление суммарной стандартной неопределенности u с ( у) результата измерения y По типу А По типу В Общий случай у=f(X 1 …X n ) Суммирование u(X i ) по правилу 1, если у=Х 1 +Х 2 …+Х n Правило 2 Правило 1 Вычисление расширенной неопределенности U U=ku c (y) u А (Х i ) Вычисление стандартных неопределенностей и(у) входных величин Х 1,Х…Х п Суммирование u ( X i ) ( ОСО ) по правилу 2, если у=Х 1 ·Х 2· …, Х n и с (у) 52

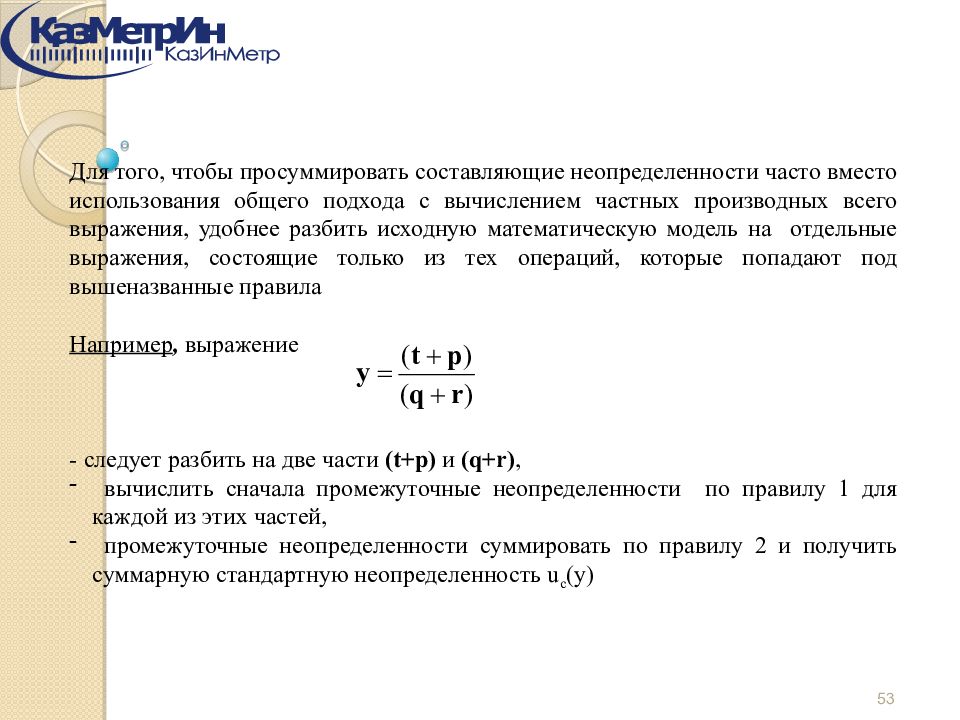

Для того, чтобы просуммировать составляющие неопределенности часто вместо использования общего подхода с вычислением частных производных всего выражения, удобнее разбить исходную математическую модель на отдельные выражения, состоящие только из тех операций, которые попадают под вышеназванные правила Например, выражение - следует разбить на две части ( t+p) и (q+r), вычислить сначала промежуточные неопределенности по правилу 1 для каждой из этих частей, промежуточные неопределенности суммировать по правилу 2 и получить суммарную стандартную неопределенность u c (y) 53
Расширенная неопределенность результата измерений представляется числом, содержащим не более двух значащих цифр Округление производится лишь в окончательном ответе, а все предварительные вычисления проводят с одним - двумя лишними знаками Если числовое значение неопределенности из-за округления уменьшается более, чем на 5%, то значение неопределенности следует указывать округленным в сторону увеличения (с избытком). Результат измерения округляется до того же десятичного разряда, которым оканчивается округленное значение неопределенности. Правило записи результата измерения. 54

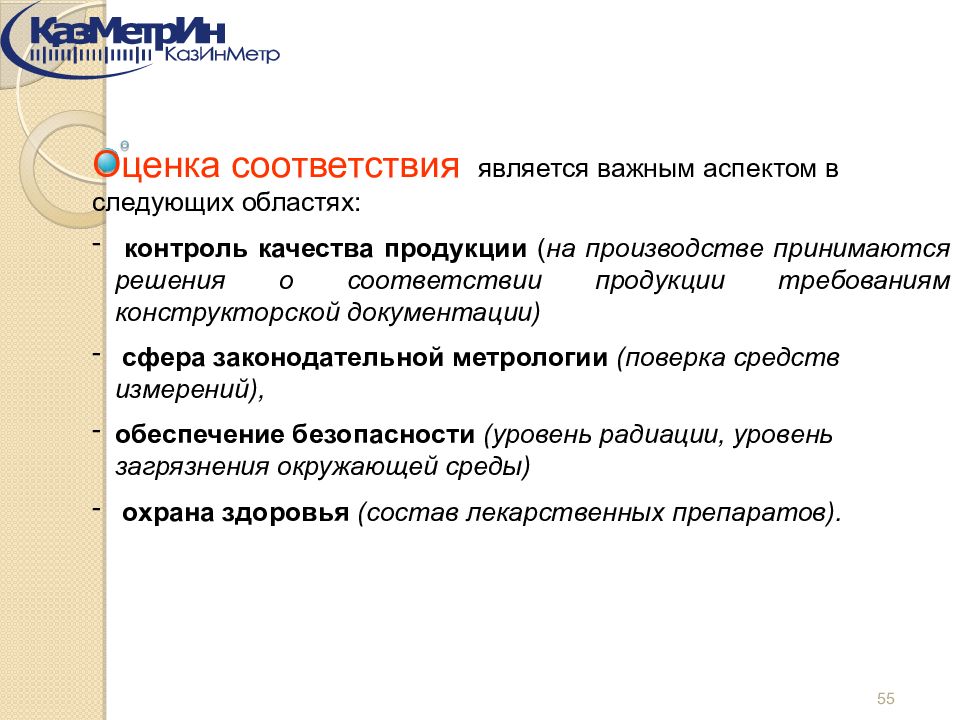

Оценка соответствия является важным аспектом в следующих областях: контроль качества продукции ( на производстве принимаются решения о соответствии продукции требованиям конструкторской документации) сфера законодательной метрологии (поверка средств измерений), обеспечение безопасности (уровень радиации, уровень загрязнения окружающей среды) охрана здоровья (состав лекарственных препаратов). 55
Область допуска Область допускаемых значений определяется одним или двумя предельными значениями. В каждом случае, объект соответствует заданному требованию, если значение измеряемой величины лежит внутри области допуска и является несоответствующим в противном случае. 56

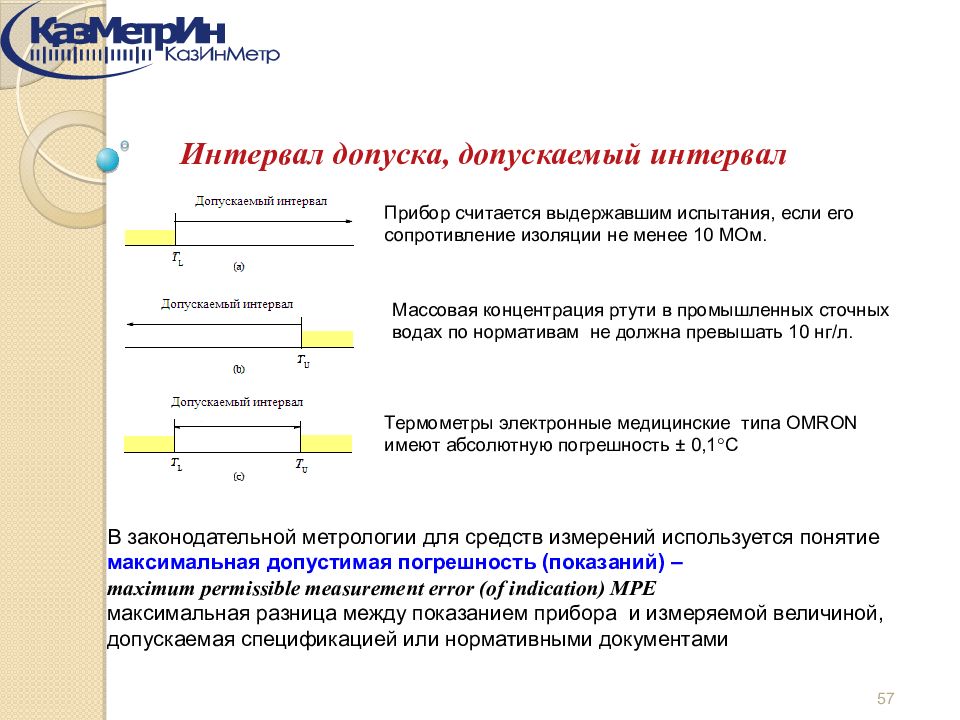

Интервал допуска, допускаемый интервал Прибор считается выдержавшим испытания, если его сопротивление изоляции не менее 10 МОм. Массовая концентрация ртути в промышленных сточных водах по нормативам не должна превышать 10 нг /л. Термометры электронные медицинские типа OMRON имеют абсолютную погрешность ± 0,1 С В законодательной метрологии для средств измерений используется понятие максимальная допустимая погрешность (показаний) – maximum permissible measurement error ( of indication) МРЕ максимальная разница между показанием прибора и измеряемой величиной, допускаемая спецификацией или нормативными документами 57
58 y x f (x) 2U y-U p U=ku c ( y ) k = 1,96 2 при Р = 95% y+U

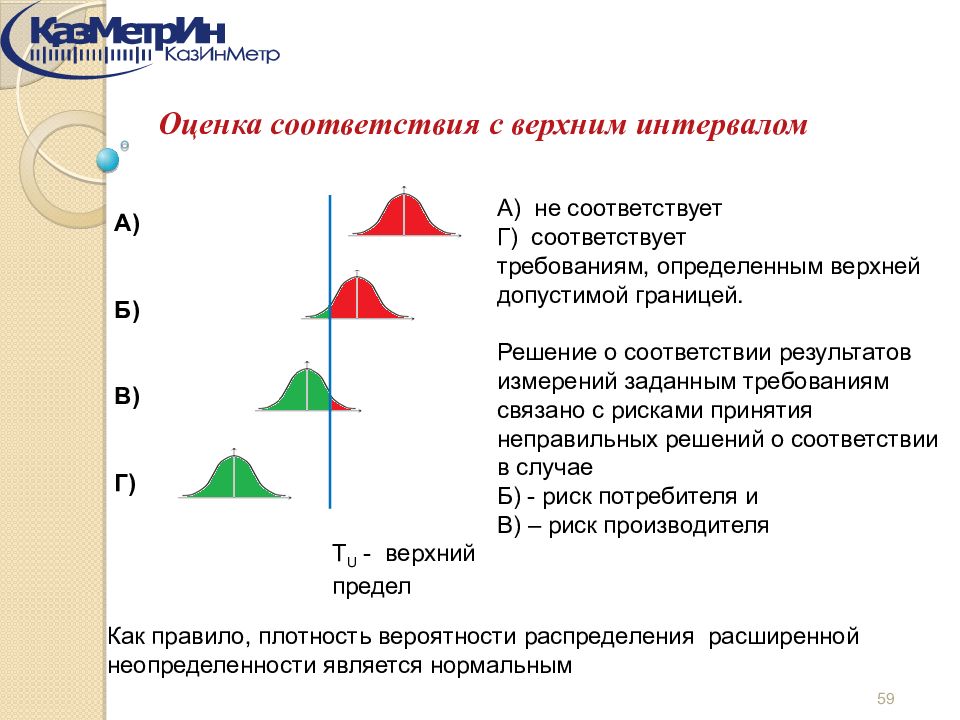

Оценка соответствия с верхним интервалом А) Б) В) Г) А) не соответствует Г) соответствует требованиям, определенным верхней допустимой границей. Решение о соответствии результатов измерений заданным требованиям связано с рисками принятия неправильных решений о соответствии в случае Б) - риск потребителя и В) – риск производителя Как правило, плотность вероятности распределения расширенной неопределенности является нормальным T U - верхний предел 59
Риск ошибочного соответствия – риск потребителя. Испытания рассматриваются как прошедшие, но само значение возможно лежит вне области МРЕ. Риск ошибочного отклонения – риск изготовителя. Испытания показывают несоответствие, но значение возможно лежит в области МРЕ 61
Риски Риск принятия несоответствующего объекта может быть уменьшен путем установления допустимого предела А U внутри области допуска (область приемки). Интервал, определяемый Т U и А U называется защитной полосой и правило результирующего решения называется защищенной приемкой. 59

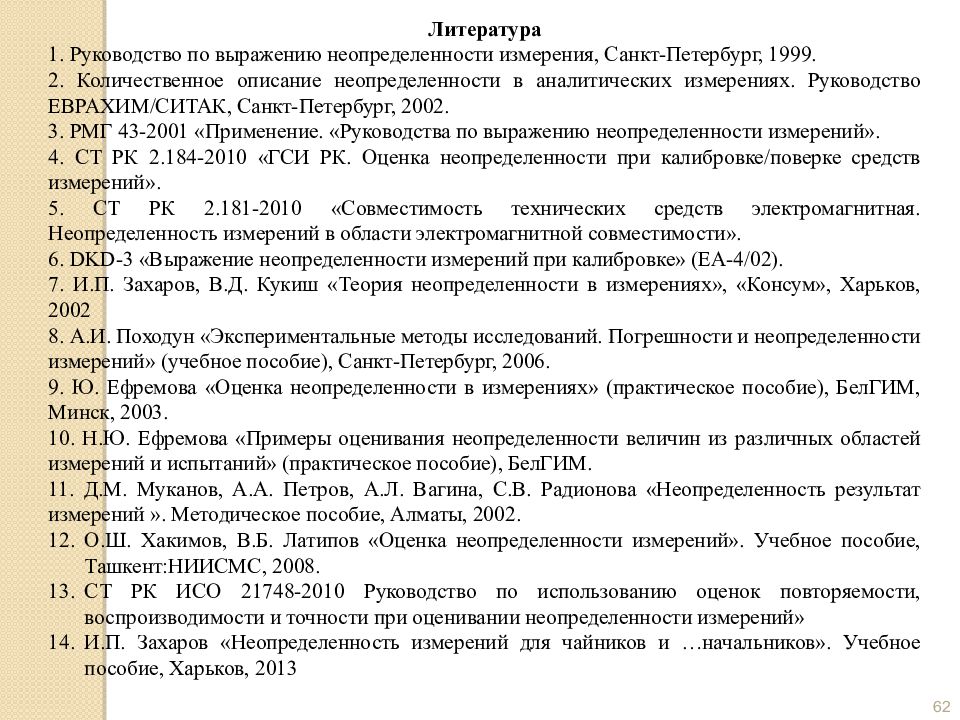

Литература 1. Руководство по выражению неопределенности измерения, Санкт-Петербург, 1999. 2. Количественное описание неопределенности в аналитических измерениях. Руководство ЕВРАХИМ/СИТАК, Санкт-Петербург, 2002. 3. РМГ 43-2001 «Применение. «Руководства по выражению неопределенности измерений». 4. СТ РК 2.184-2010 «ГСИ РК. Оценка неопределенности при калибровке/поверке средств измерений». 5. СТ РК 2.181-2010 «Совместимость технических средств электромагнитная. Неопределенность измерений в области электромагнитной совместимости». 6. DKD -3 «Выражение неопределенности измерений при калибровке» ( ЕА-4/02). 7. И.П. Захаров, В.Д. Кукиш «Теория неопределенности в измерениях», « Консум », Харьков, 2002 8. А.И. Походун «Экспериментальные методы исследований. Погрешности и неопределенности измерений» (учебное пособие), Санкт-Петербург, 2006. 9. Ю. Ефремова «Оценка неопределенности в измерениях» (практическое пособие), БелГИМ, Минск, 2003. 10. Н.Ю. Ефремова «Примеры оценивания неопределенности величин из различных областей измерений и испытаний» (практическое пособие), БелГИМ. 11. Д.М. Муканов, А.А. Петров, А.Л. Вагина, С.В. Радионова «Неопределенность результат измерений ». Методическое пособие, Алматы, 2002. О.Ш. Хакимов, В.Б. Латипов «Оценка неопределенности измерений». Учебное пособие, Ташкент:НИИСМС, 2008. СТ РК ИСО 21748-2010 Руководство по использованию оценок повторяемости, воспроизводимости и точности при оценивании неопределенности измерений » И.П. Захаров «Неопределенность измерений для чайников и …начальников». Учебное пособие, Харьков, 2013 62

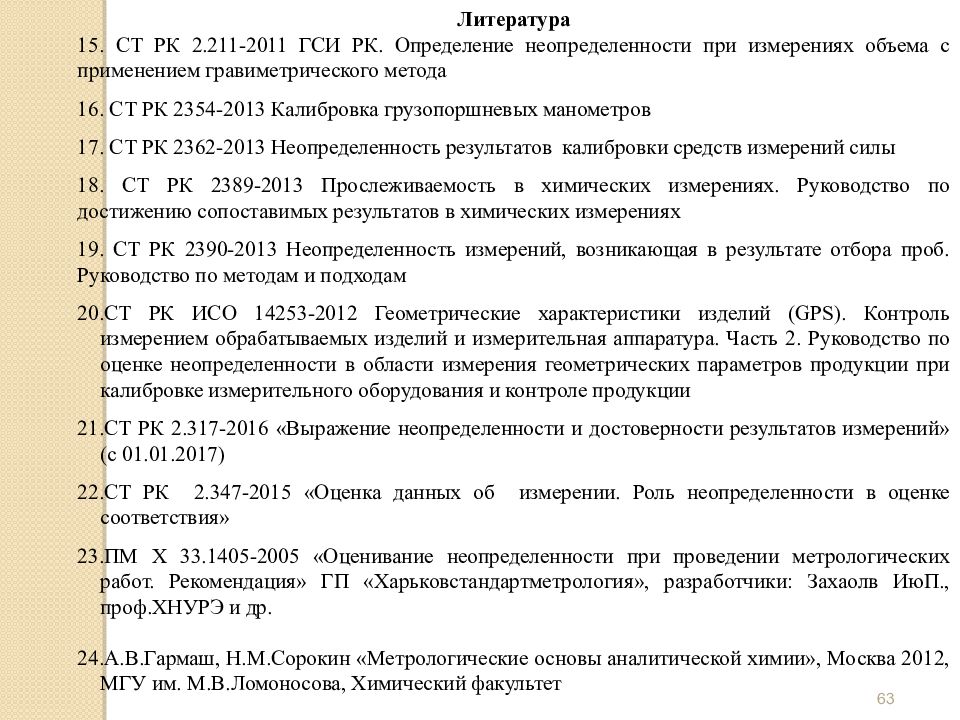

Литература 15. СТ РК 2.211-2011 ГСИ РК. Определение неопределенности при измерениях объема с применением гравиметрического метода 16. СТ РК 2354-2013 Калибровка грузопоршневых манометров 17. СТ РК 2362-2013 Неопределенность результатов калибровки средств измерений силы 18. СТ РК 2389-2013 Прослеживаемость в химических измерениях. Руководство по достижению сопоставимых результатов в химических измерениях 19. СТ РК 2390-2013 Неопределенность измерений, возникающая в результате отбора проб. Руководство по методам и подходам СТ РК ИСО 14253-2012 Геометрические характеристики изделий (GPS). Контроль измерением обрабатываемых изделий и измерительная аппаратура. Часть 2. Руководство по оценке неопределенности в области измерения геометрических параметров продукции при калибровке измерительного оборудования и контроле продукции СТ РК 2.317-2016 «Выражение неопределенности и достоверности результатов измерений» (с 01.01.2017) СТ РК 2.347-2015 «Оценка данных об измерении. Роль неопределенности в оценке соответствия» ПМ Х 33.1405-2005 «Оценивание неопределенности при проведении метрологических работ. Рекомендация» ГП « Харьковстандартметрология », разработчики: Захаолв ИюП., проф.ХНУРЭ и др. А.В.Гармаш, Н.М.Сорокин «Метрологические основы аналитической химии», Москва 2012, МГУ им. М.В.Ломоносова, Химический факультет 63
Определить значение массы гири с номинальным значением 10 кг методом сравнения с эталонной гирей, используя компаратор массы. Математическая модель измерения m к =m э +δm э +δm+δm с +δB Значение оценки x i, г Интервал ±а, мг Тип неопр. Распределен. вероятностей Стандарт неопред. мг Коэф. чувствитель. Вклад неопред. мг % Масса эталонный гири ( m э ) (из сертификата калибровки) 10000,005 45 В нормальное 22,5 1,0 22,5 59,1 Изменение массы эталонной гири со времени последней калибровки ( δm э ) 0,000 15 В прямоугольное 8,66 1,0 8,7 8,8 Наблюдаемая разница между массами калибруемой и эталонной гирь ( δm ) 0,020 А нормальное 14,4 1,0 14,4 24,3 Поправка на эксцентриитет нагрузки и магнитные эффекты ( δm с ) 0,000 10 В прямоугольное 5,77 1,0 5,8 3,9 Поправка для силы выталкывания воздуха ( δB ) 0,000 10 В прямоугольное 5,77 1,0 5,8 3,9 Значение выходной величины масса калибруемой гири ( m ) 29,3 Расширенная неопределенность U(m)=1,96 • 29,3 = 57,428 58 мг Масса гири m= ( 1 0000, 025 ± 0,058) г при k=1,96 P=95% 64
Производится косвенное измерение плотности стального шара по результатам измерения его массы m и диаметра D. Показания настольных циферблатных весов ВНЦ-2 составляют m =198 г, отчет по шкале штангенциркуля ШЦ- II составляет 36,6 мм. Измерения производятся в лабораторных условиях +25 ° С. Технические характеристики применяемых средств измерений: Весы ВНЦ-2- цена деления 1 мг, погрешность не превышает 0,5 деления шкалы. Штангенциркуль ШЦ- II – цена деления 0,05 мм, погрешность 0,05 мм. Математическая модель измерения: Величины не коррелированы Вычислим плотность шара по данным измерений: 65
Находим стандартную неопределенность оценки входной величины m в предположении прямоугольного распределения вероятности в пределах границ погрешности весов: в предположении прямоугольного распределения вероятности в пределах границ цены деления штангенциркуля: Находим стандартную неопределенность оценки входной величины D в предположении прямоугольного распределения вероятности в пределах границ погрешности штангенциркуля: в предположении прямоугольного распределения вероятности в пределах границ цены деления весов: Находим стандартную неопределенность константы π 66

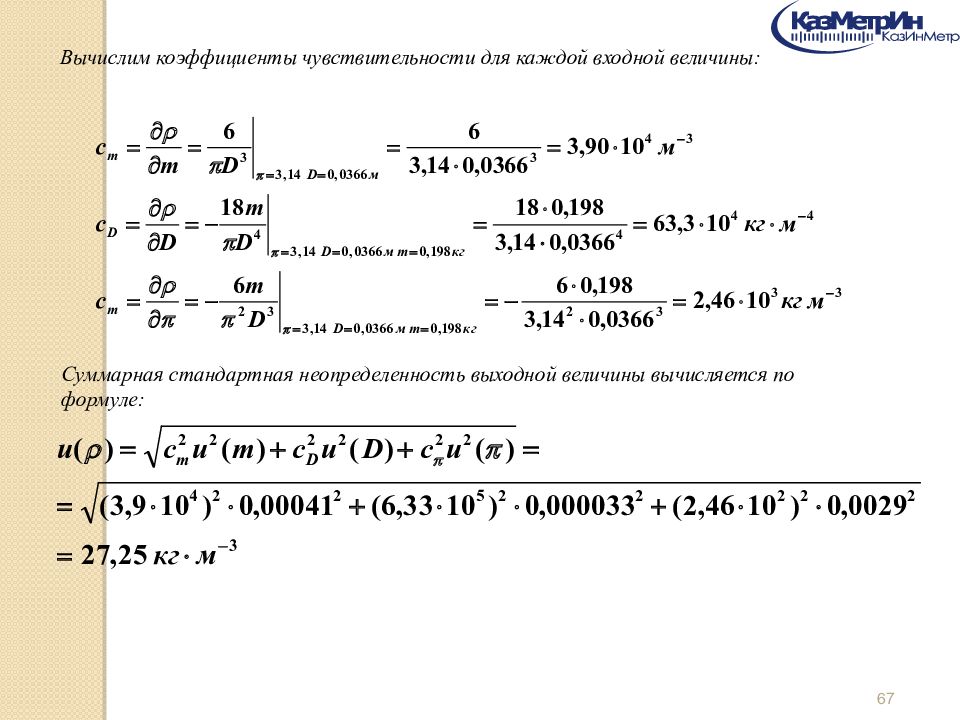

Вычислим коэффициенты чувствительности для каждой входной величины: Суммарная стандартная неопределенность выходной величины вычисляется по формуле : 67

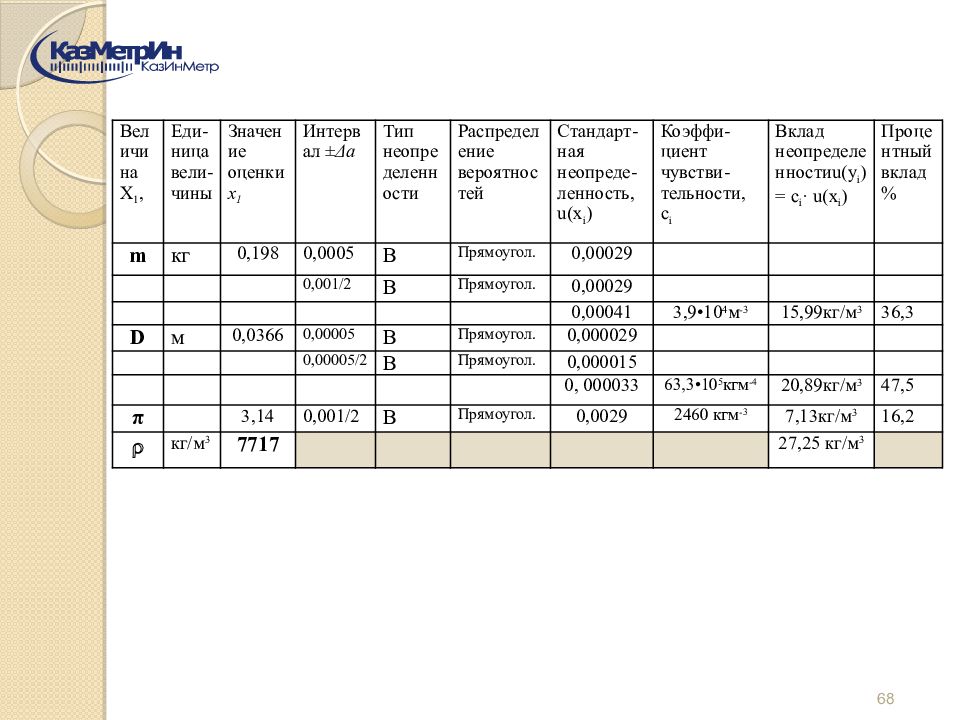

Величина Х 1, Еди-ница вели-чины Значение оценки х 1 Интервал ±Δа Тип неопределенности Распределение вероятностей Стандарт-ная неопреде-ленность, u ( x i ) Коэффи-циент чувстви-тельности, c i Вклад неопределенности u (у i )= c i · u ( x i ) Процентный вклад % m кг 0,198 0,0005 В Прямоугол. 0,00029 0,001/2 В Прямоугол. 0,00029 0,00041 3,9 •10 4 м -3 15,99кг/м 3 36,3 D м 0,0366 0,00005 В Прямоугол. 0,000029 0,00005/2 В Прямоугол. 0,000015 0, 000033 63,3•10 5 кгм -4 20,89кг/м 3 47,5 π 3,14 0,001/2 В Прямоугол. 0,0029 2460 кгм -3 7,13кг/м 3 16,2 кг/м 3 7717 27,25 кг/м 3 68
Документы по оценке неопределенности дают только схему оценивания неопределенности, они не могут заменить критическое мышление, интеллектуальную честность и профессиональное мастерство, необходимые при анализе и оценивании неопределенности. Качество и ценность полученной неопределенности измеряемой величины в конечном счете зависит от понимания, критического анализа и честности тех, кто участвует в приписывании ее значения. 69
Документы по оценке неопределенности дают только схему оценивания неопределенности, они не могут заменить критическое мышление, интеллектуальную честность и профессиональное мастерство, необходимые при анализе и оценивании неопределенности. Качество и ценность полученной неопределенности измеряемой величины в конечном счете зависит от понимания, критического анализа и честности тех, кто участвует в приписывании ее значения. 69 Неопределенность измерений не означает сомнения в достоверности измерения; наоборот, знание неопределенности предполагает увеличение степени достоверности результата измерения
