Волны и оптика Лекция 07 Волновая оптика. Интерференция света 30 марта 2022 года Лектор: доцент НИЯУ МИФИ, ОЛЬЧАК Андрей Станиславович Общая физика, 4-ый семестр
Слайд 2
В широком смысле под термином «свет» понимают не только видимый свет, но и примыкающие к нему области инфракрасного и ультрафиолетового излучений. Человеческое зрение в разной мере чувствительно к волнам разной длины. Для характеристики нашего восприятия видимого света вводят целый набор специальных т.н. фотометрических величин. Шкала электромагнитных волн На видимую область спектра приходится 40% энергии излучения Солнца.
Слайд 3

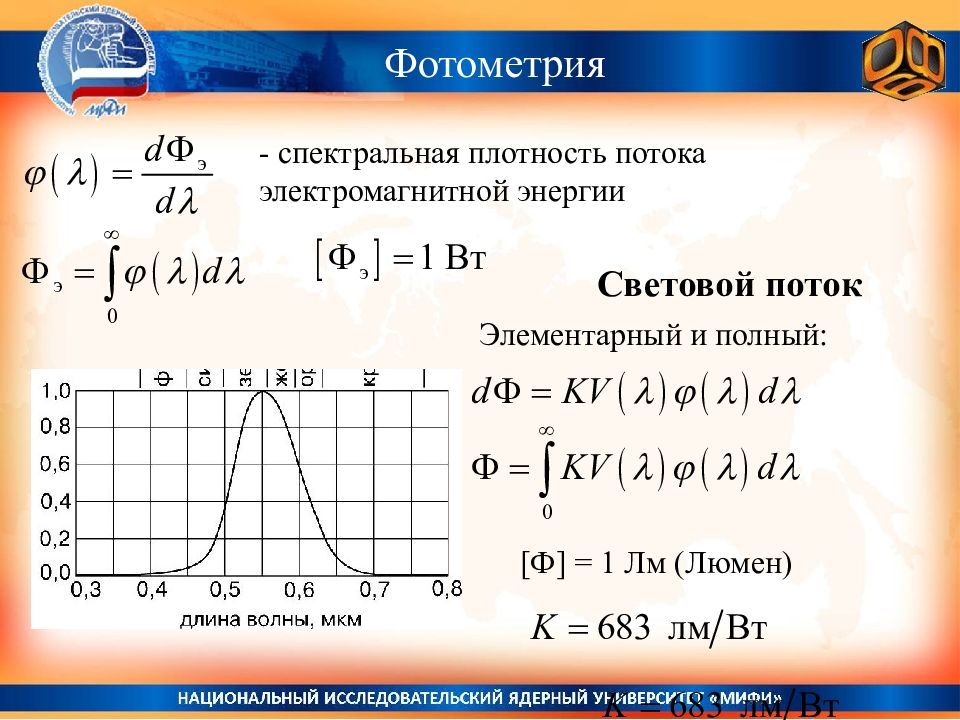

Фотометрия Световой поток - спектральная плотность потока электромагнитной энергии Элементарный и полный: [ Ф ] = 1 Лм (Люмен)
Слайд 4

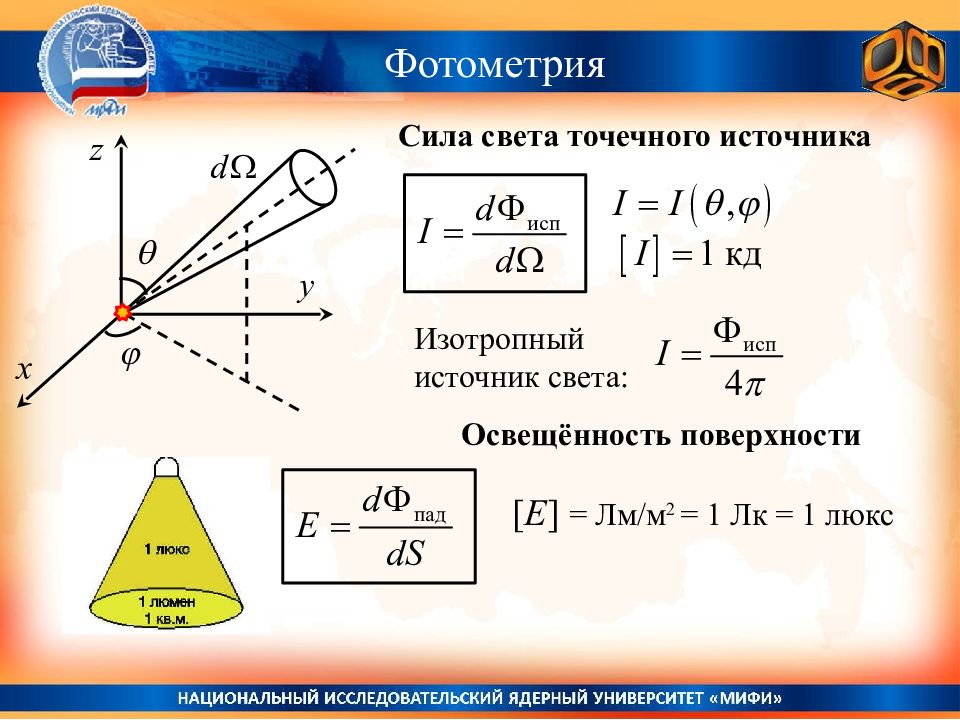

Фотометрия Сила света точечного источника Изотропный источник света: Освещённость поверхности [ Е ] = Лм/м 2 = 1 Лк = 1 люкс
Слайд 5

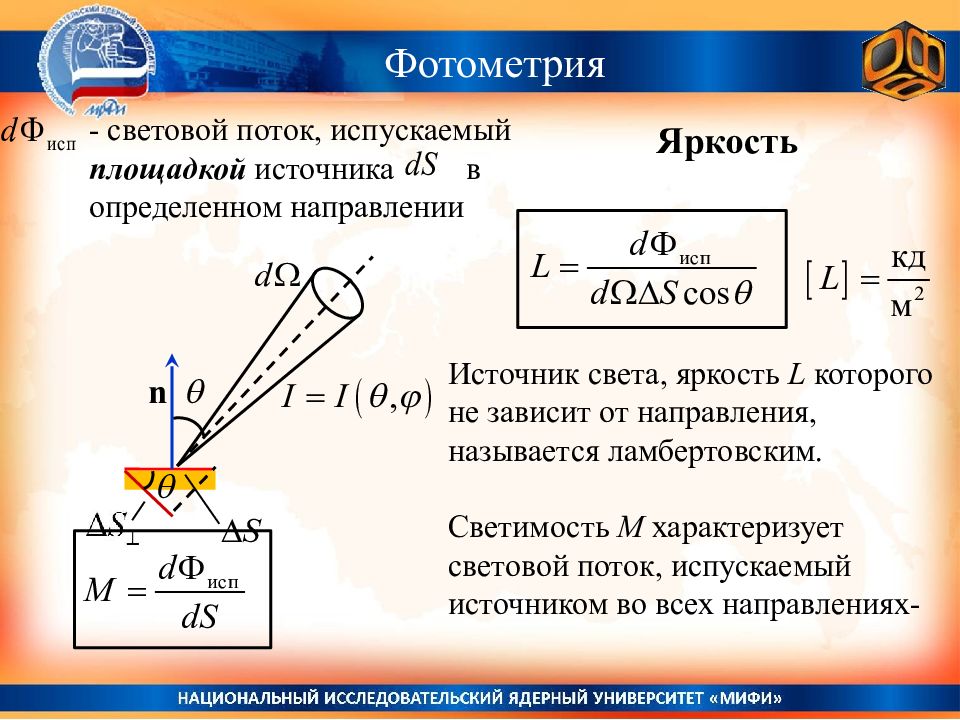

Фотометрия Яркость Источник света, яркость L которого не зависит от направления, называется ламбертовским. Светимость М характеризует световой поток, испускаемый источником во всех направлениях- - световой поток, испускаемый площадкой источника в определенном направлении
Слайд 6

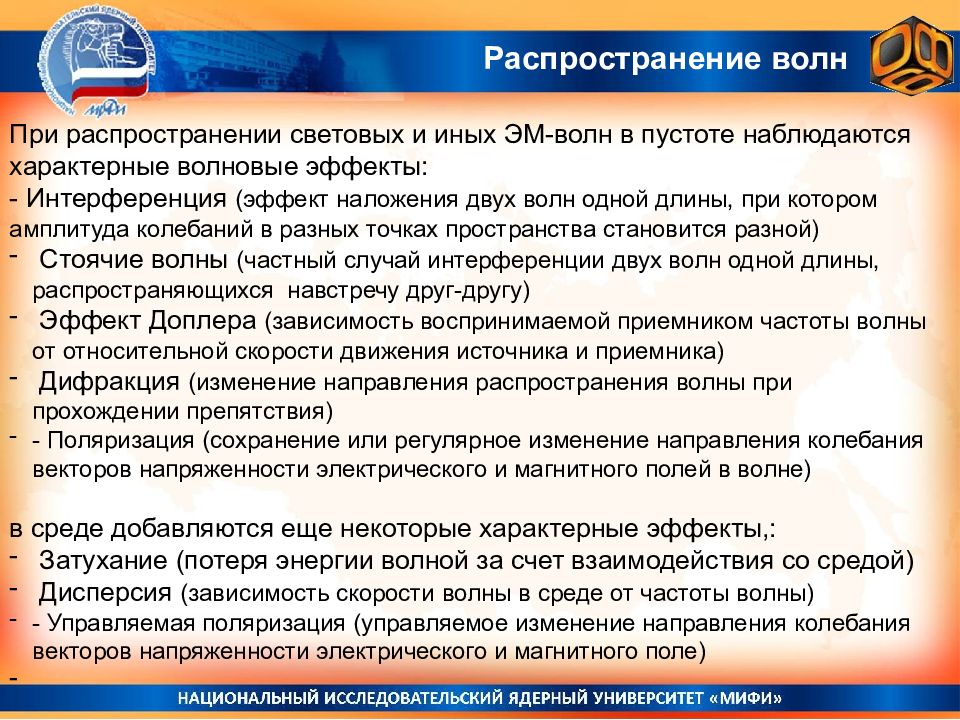

Распространение волн При распространении световых и иных ЭМ-волн в пустоте наблюдаются характерные волновые эффекты: - Интерференция (эффект наложения двух волн одной длины, при котором амплитуда колебаний в разных точках пространства становится разной) Стоячие волны (частный случай интерференции двух волн одной длины, распространяющихся навстречу друг-другу) Эффект Доплера (зависимость воспринимаемой приемником частоты волны от относительной скорости движения источника и приемника) Дифракция (изменение направления распространения волны при прохождении препятствия) - Поляризация (сохранение или регулярное изменение направления колебания векторов напряженности электрического и магнитного полей в волне) в среде добавляются еще некоторые характерные эффекты,: Затухание (потеря энергии волной за счет взаимодействия со средой) Дисперсия (зависимость скорости волны в среде от частоты волны) - Управляемая поляризация (управляемое изменение направления колебания векторов напряженности электрического и магнитного поле)
Слайд 7
Интерференция волн Интерференцией называется такое сложение волн, при котором в некоторых областях пространства.
Слайд 11

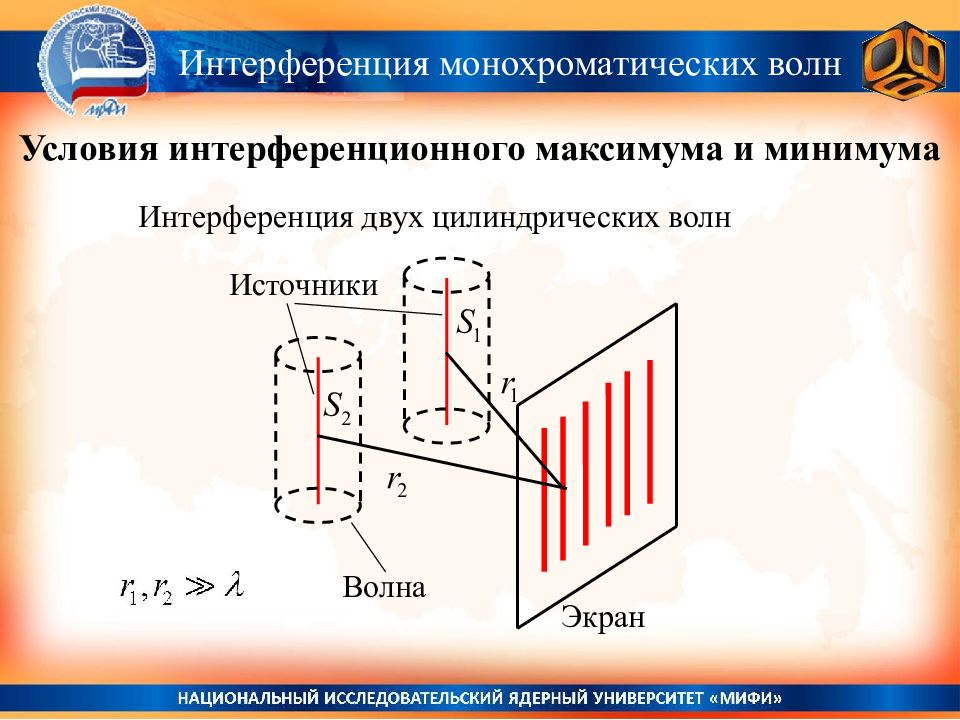

Интерференция монохроматических волн Условия интерференционного максимума и минимума Источники Волна Экран Интерференция двух цилиндрических волн
Слайд 13

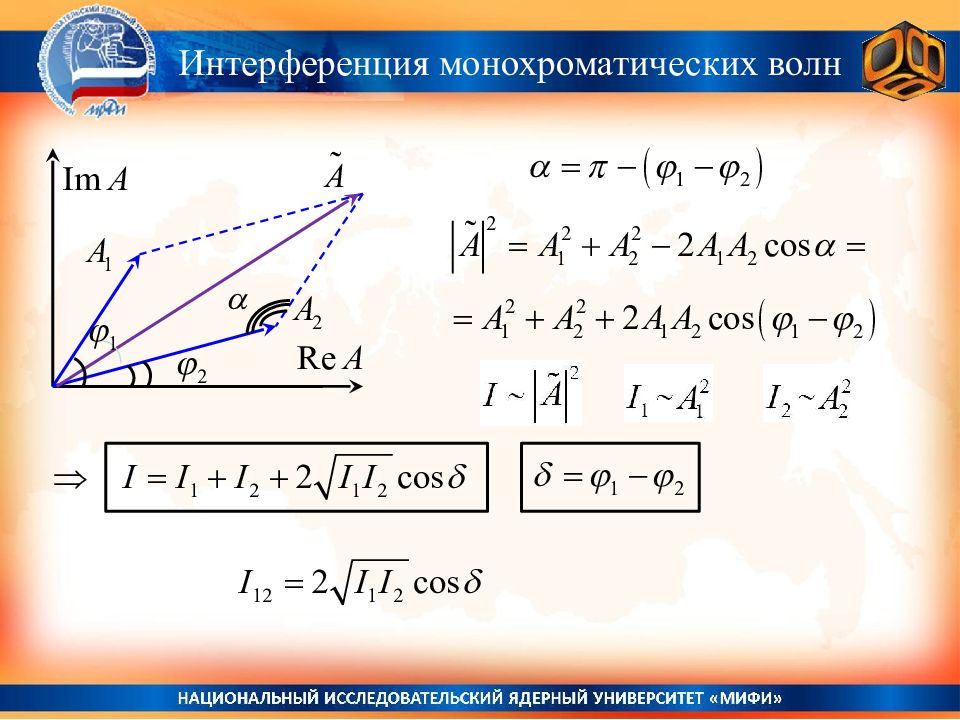

Интерференция монохроматических волн Условия интерференционного максимума: - порядок интерференционного максимума.
Слайд 14
Интерференция монохроматических волн Условия интерференционного минимума: - порядок интерференционного минимума. Волны усиливают друг друга. Амплитуда увеличивается. Волны ослабляют друг друга. Амплитуда уменьшается.
Слайд 15
Интерференция монохроматических волн Ширина и видность интерференционных полос
Слайд 16
Интерференция монохроматических волн Ширина интерференционной полосы – это расстояние между серединами двух соседних интерференционных полос.
Слайд 17

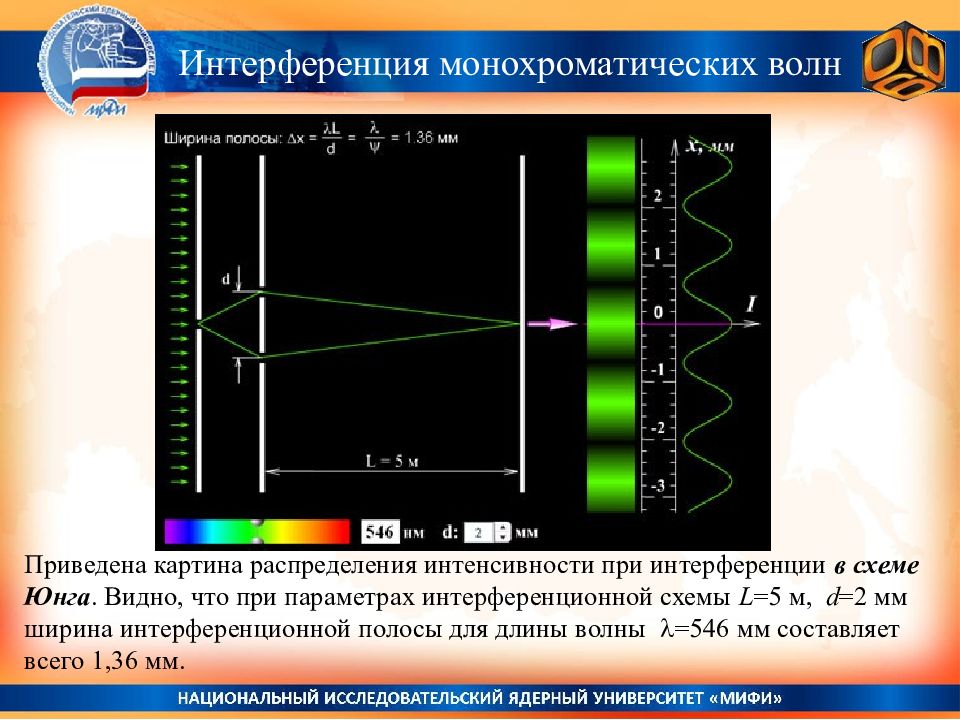

Интерференция монохроматических волн Приведена картина распределения интенсивности при интерференции в схеме Юнга. Видно, что при параметрах интерференционной схемы L =5 м, d =2 мм ширина интерференционной полосы для длины волны =546 мм составляет всего 1,36 мм.
Слайд 18
Интерференция монохроматических волн Видность интерференционных полос. Реальная картина интерференционных полос.
Слайд 19

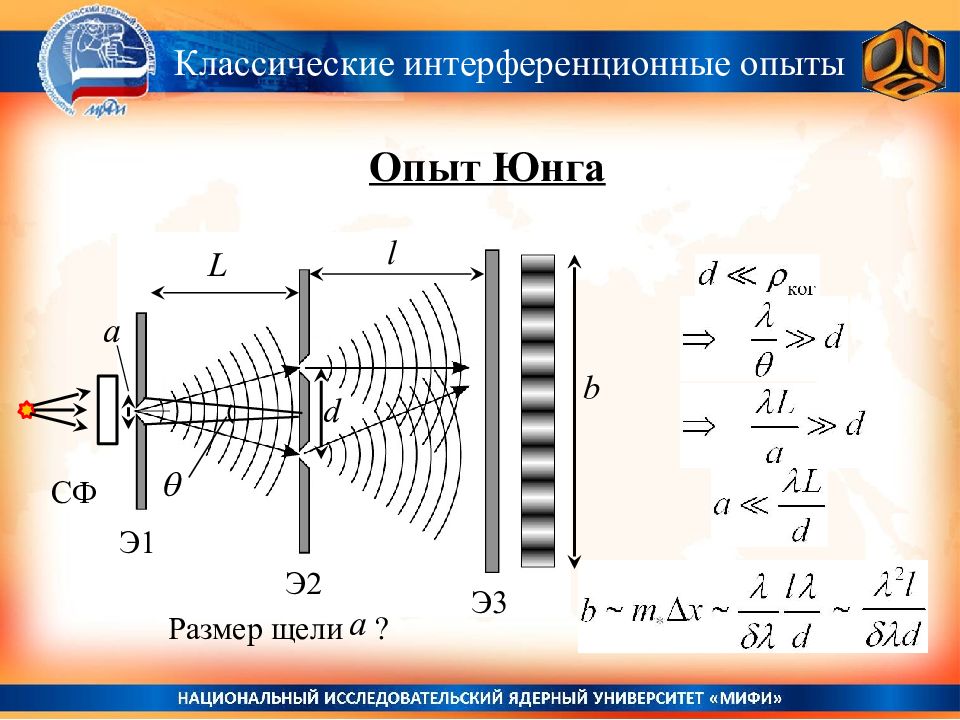

Классические интерференционные опыты Опыт Юнга Размер щели ? СФ Э1 Э2 Э3
Слайд 20

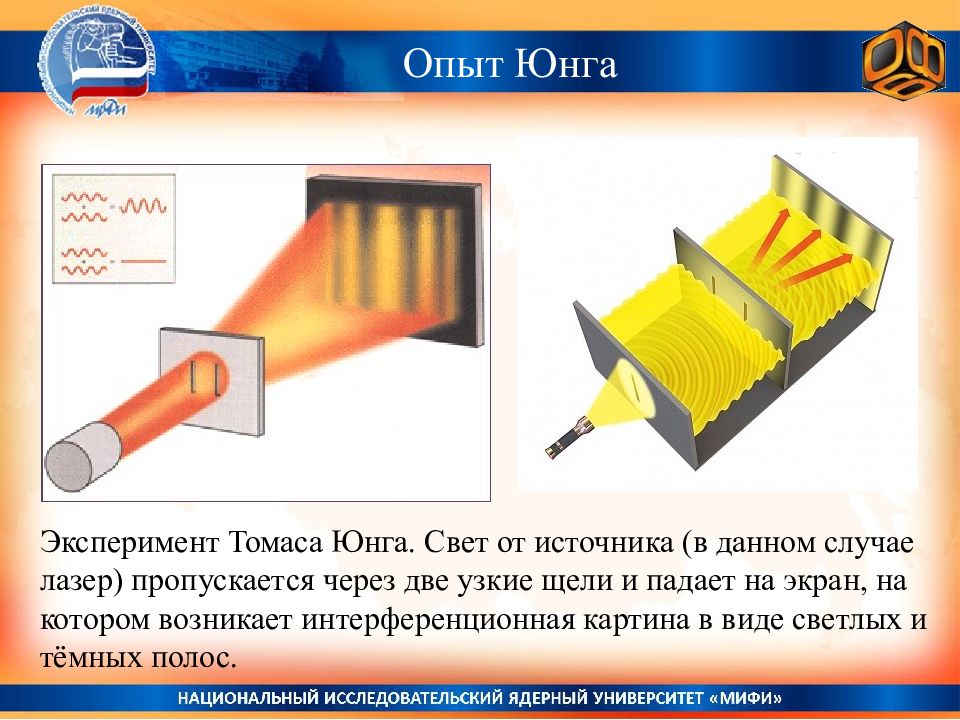

Опыт Юнга Эксперимент Томаса Юнга. Свет от источника (в данном случае лазер) пропускается через две узкие щели и падает на экран, на котором возникает интерференционная картина в виде светлых и тёмных полос.
Слайд 24

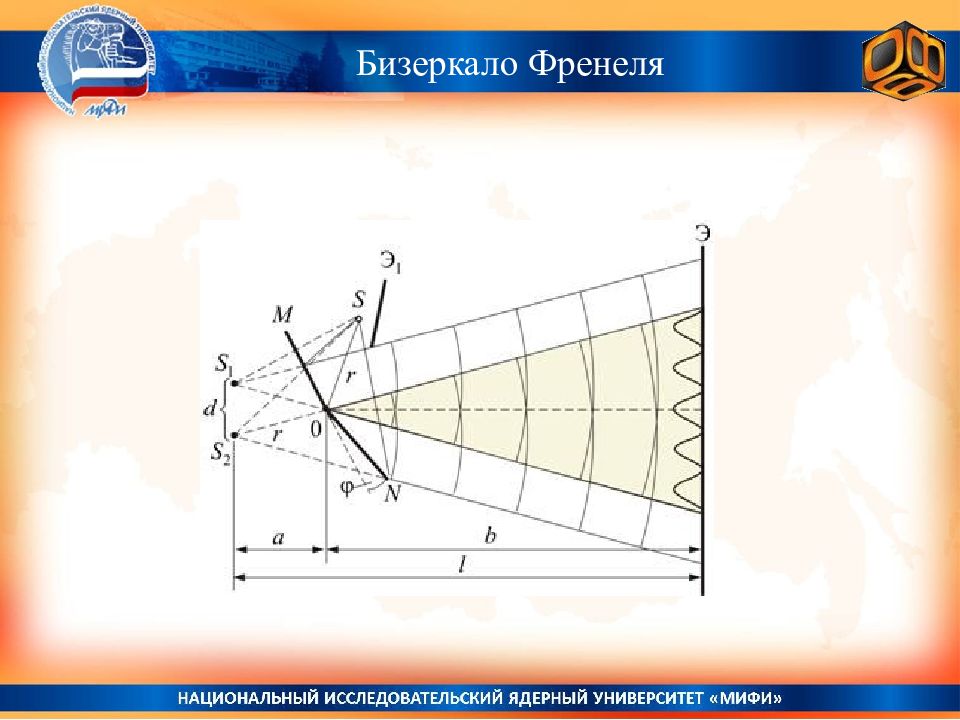

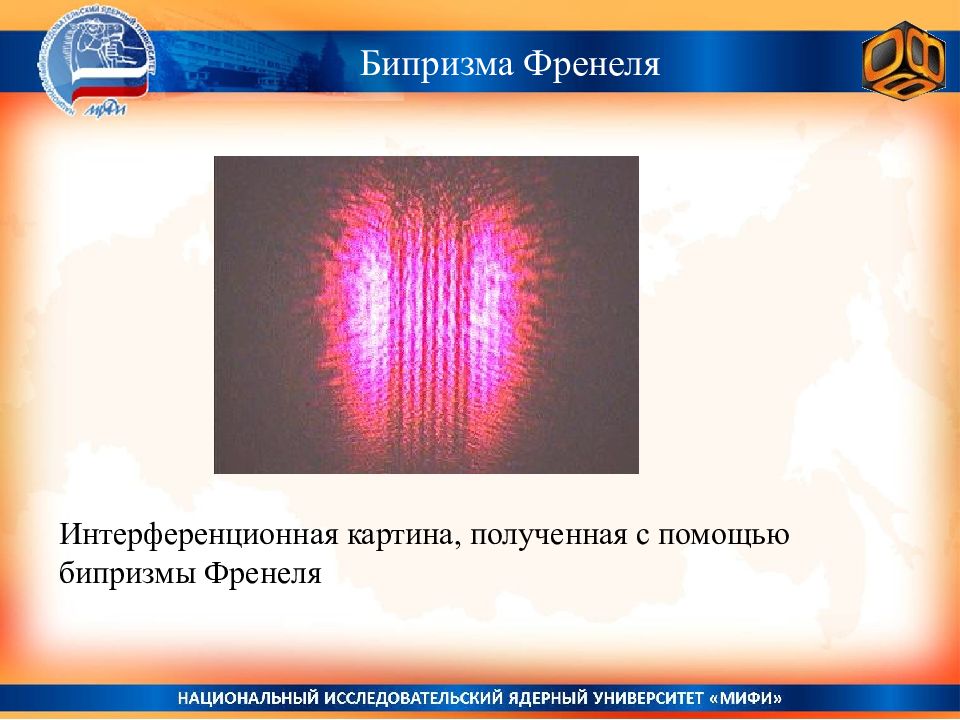

Бипризма Френеля Интерференционная картина, полученная с помощью бипризмы Френеля
Слайд 26
Зеркало Ллойда Источник света S и его мнимое изображение S ’, полученное с помощью зеркала Ллойда AB, позволяют наблюдать интерференционную картину на экране, расположенном перпендикулярно зеркалу.
Слайд 27

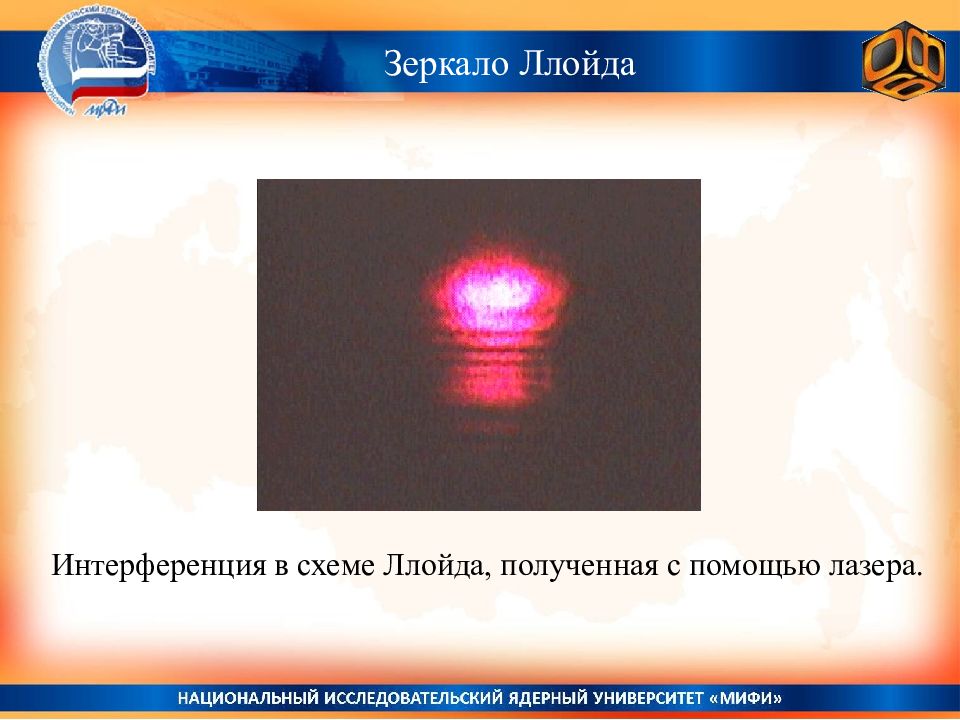

Интерференция в схеме Ллойда, полученная с помощью лазера. Зеркало Ллойда
Слайд 28
Интерференция на тонких пленках. Интерференция при отражении Интерференция
Слайд 29
Интерференция света при отражении Если n 1 < n 2, то при отражении в точке B появляется дополнительная фаза. Плоскопараллельная пластина толщины b
Слайд 32
Интерференция света при отражении Условия наблюдения интерференции: т.е., пластинка тонкая <<
Слайд 33
Интерференция света при отражении Полосы равного наклона Схема наблюдения полос равного наклона.
Слайд 34
Интерференция света при отражении Интерференционные полосы равного наклона в форме колец возникают при сложении лучей, падающих под одинаковыми к поверхности пластины.
Слайд 35
Интерференция света при отражении Условия интерференционного максимума: Максимальный порядок интерференции при.
Слайд 37
Интерференция света при отражении Этот вид интерференции называется «полосы равной толщины», т.к. каждая полоса возникает в результате отражения волн от участка клина с фиксированной толщиной.
Слайд 38

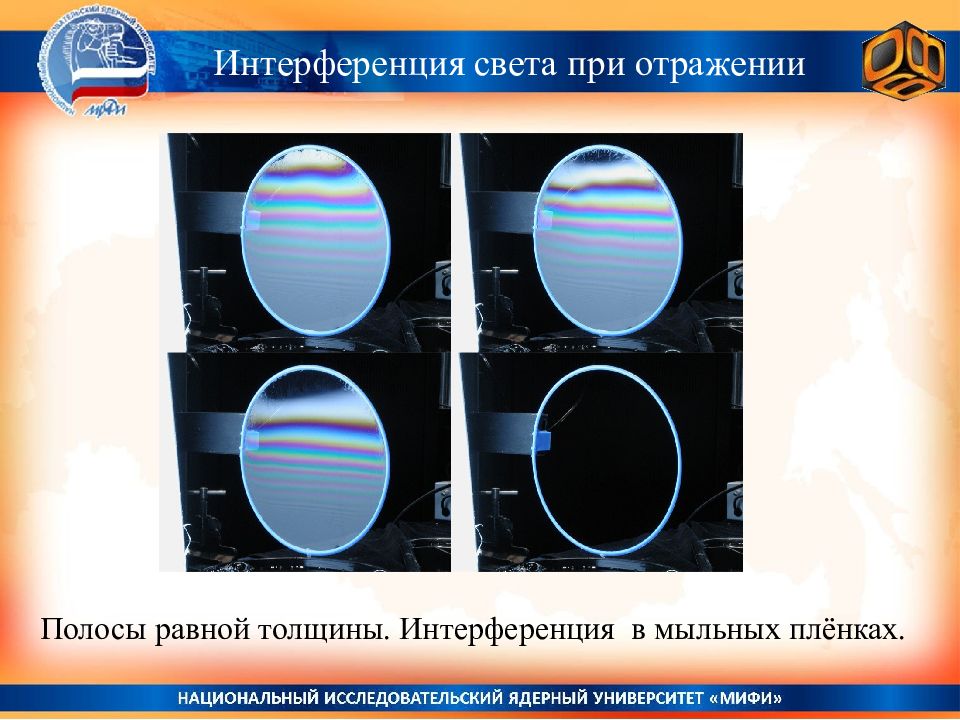

Интерференция света при отражении Полосы равной толщины. Интерференция в мыльных плёнках.
Слайд 39

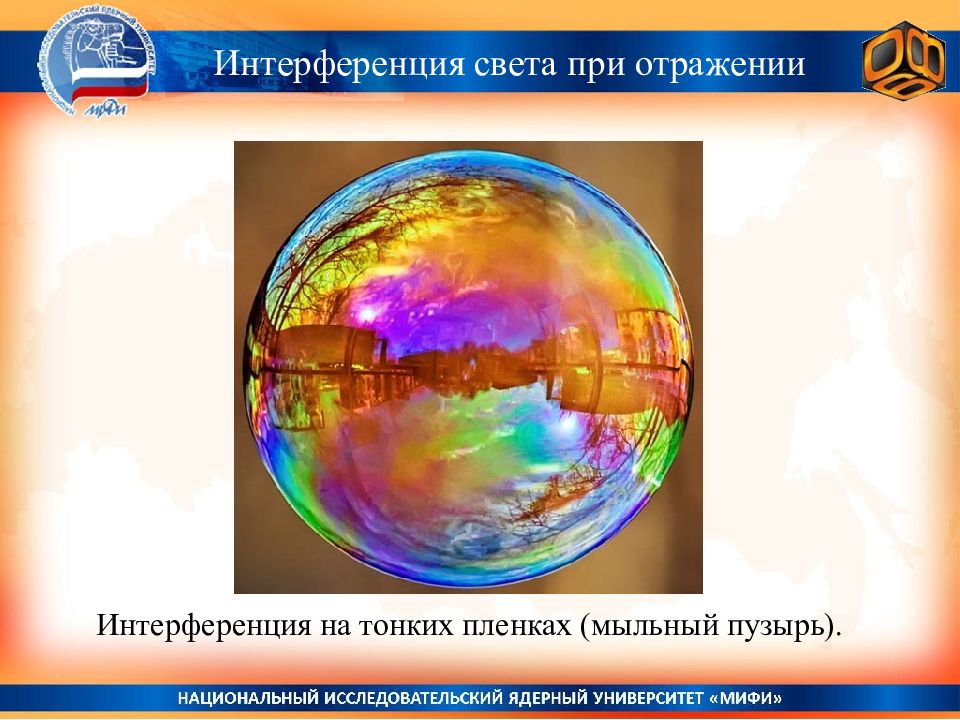

Интерференция света при отражении Интерференция на тонких пленках (мыльный пузырь).
Слайд 40
Интерференция света при отражении Интерференция света на нефтяной плёнке.

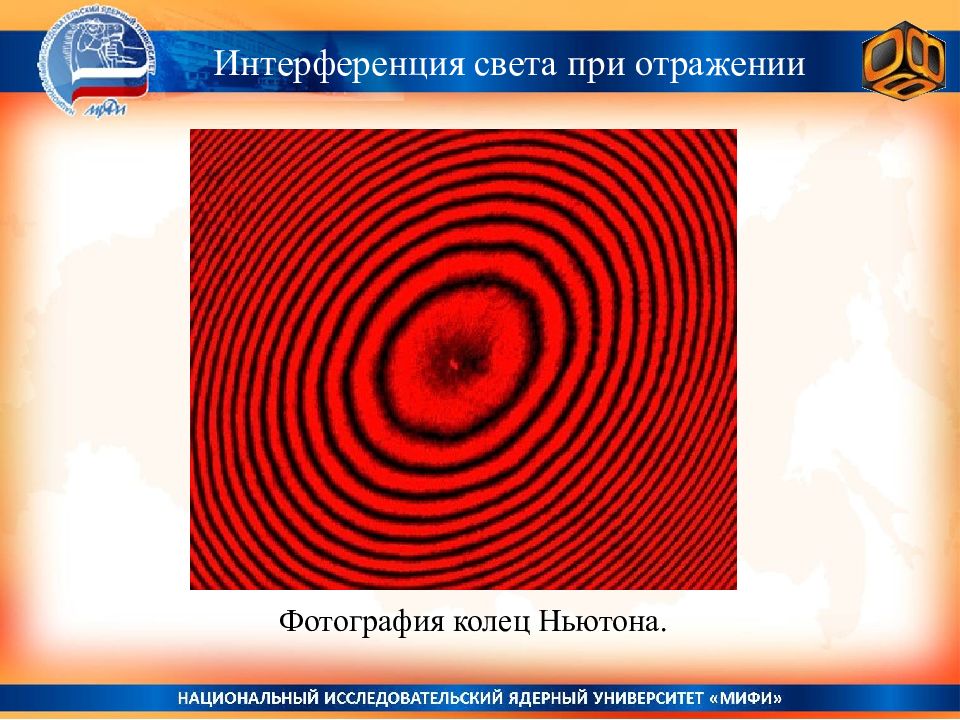

Слайд 42

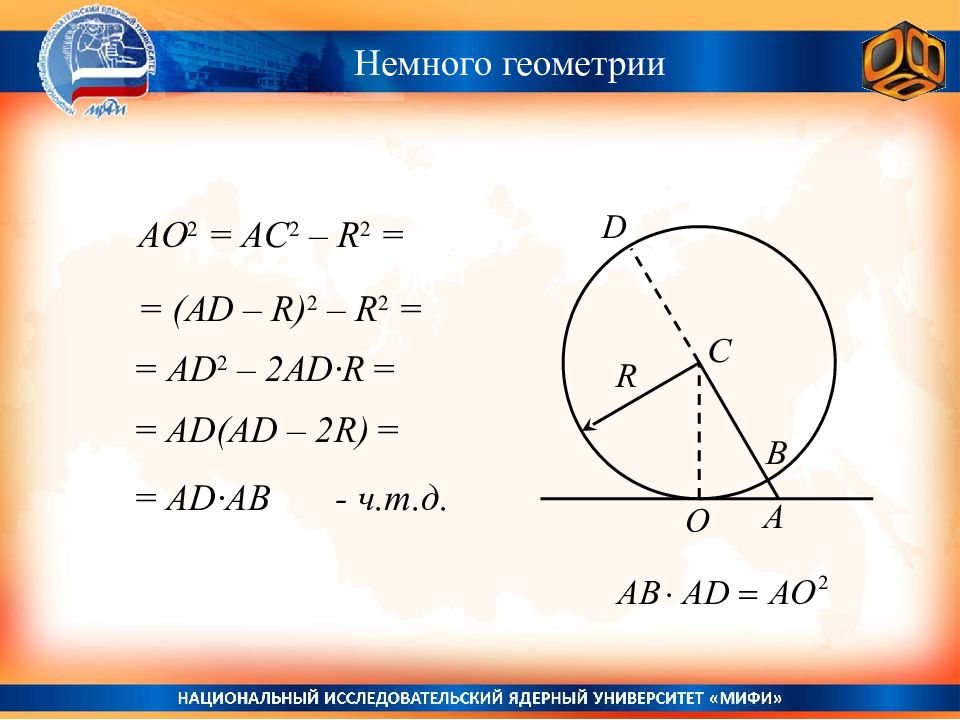

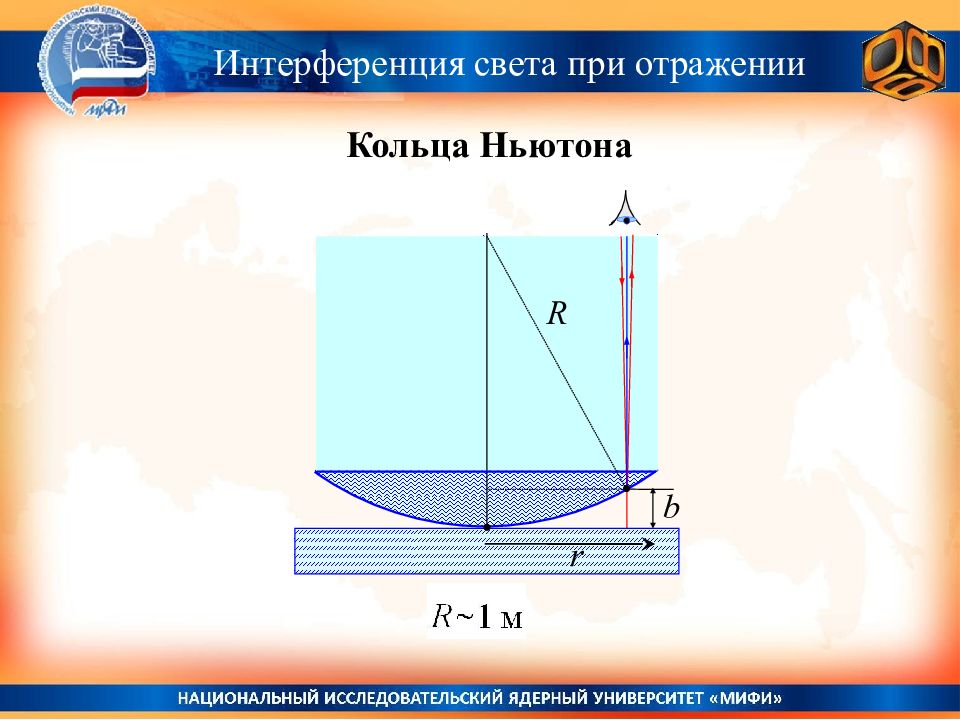

Немного геометрии AO 2 = AC 2 – R 2 = = (AD – R) 2 – R 2 = = AD 2 – 2AD·R = = AD(AD – 2R) = = AD·AB - ч.т.д.
Слайд 43

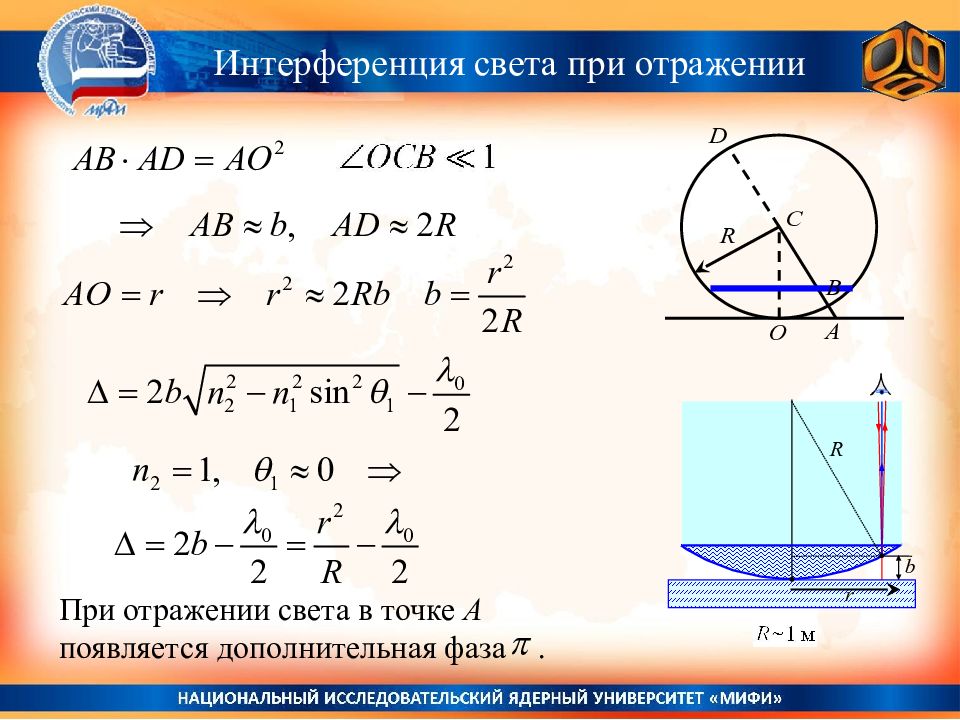

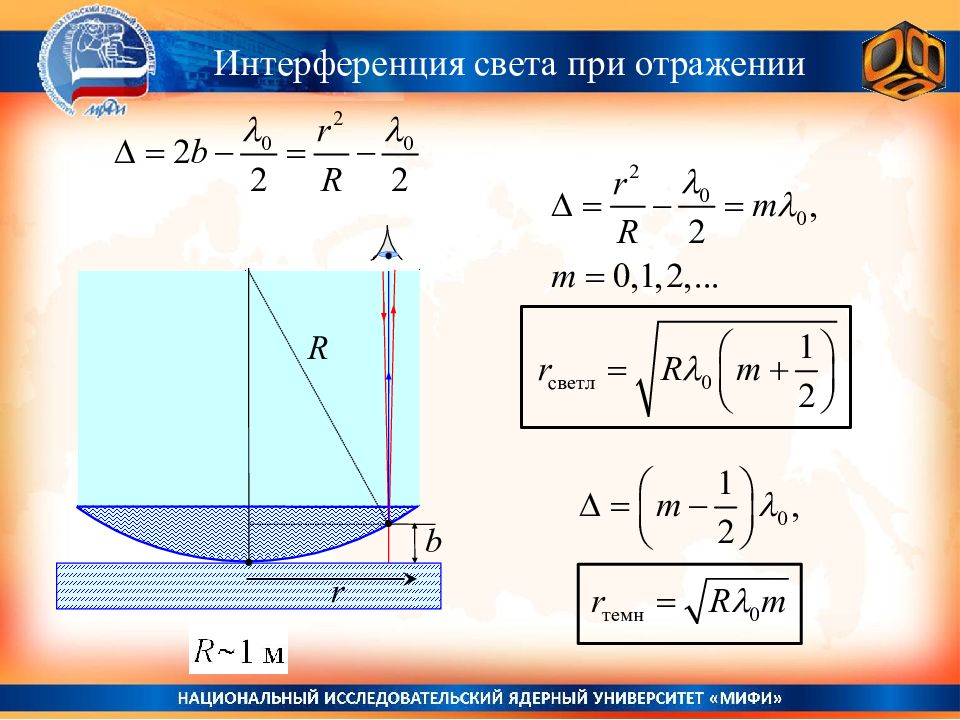

Интерференция света при отражении При отражении света в точке А появляется дополнительная фаза.
Слайд 46

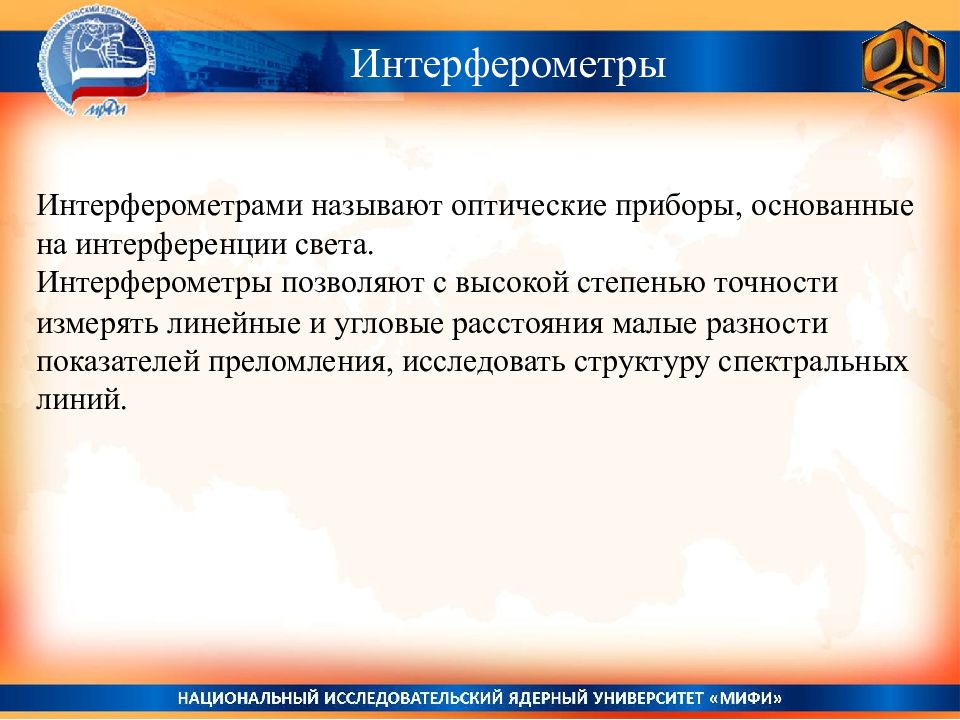

Интерферометры Интерферометрами называют оптические приборы, основанные на интерференции света. Интерферометры позволяют с высокой степенью точности измерять линейные и угловые расстояния малые разности показателей преломления, исследовать структуру спектральных линий.
Слайд 47

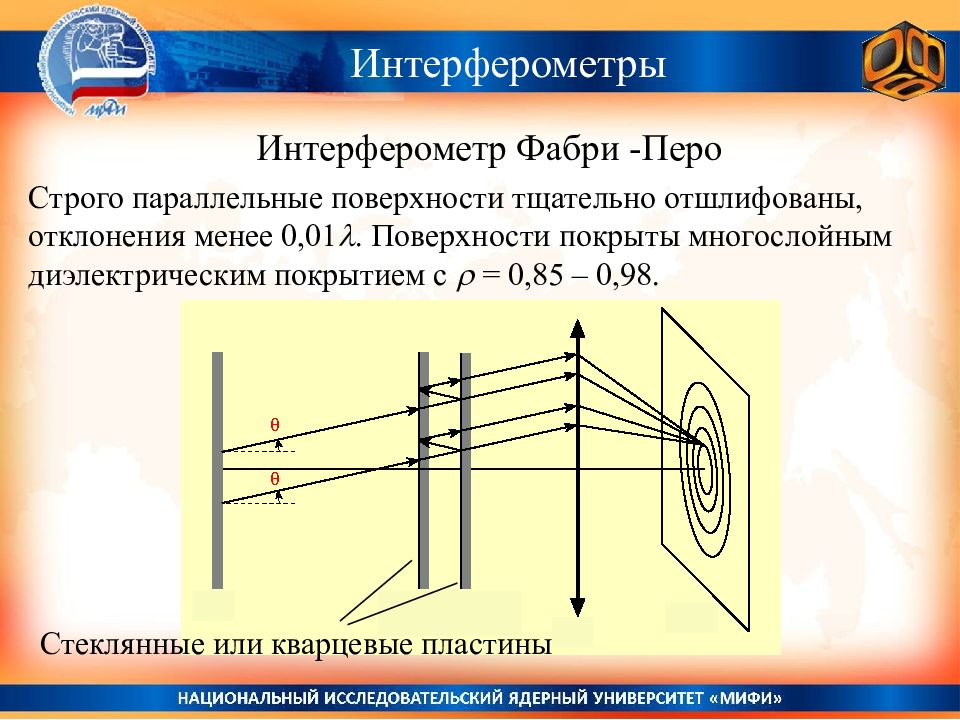

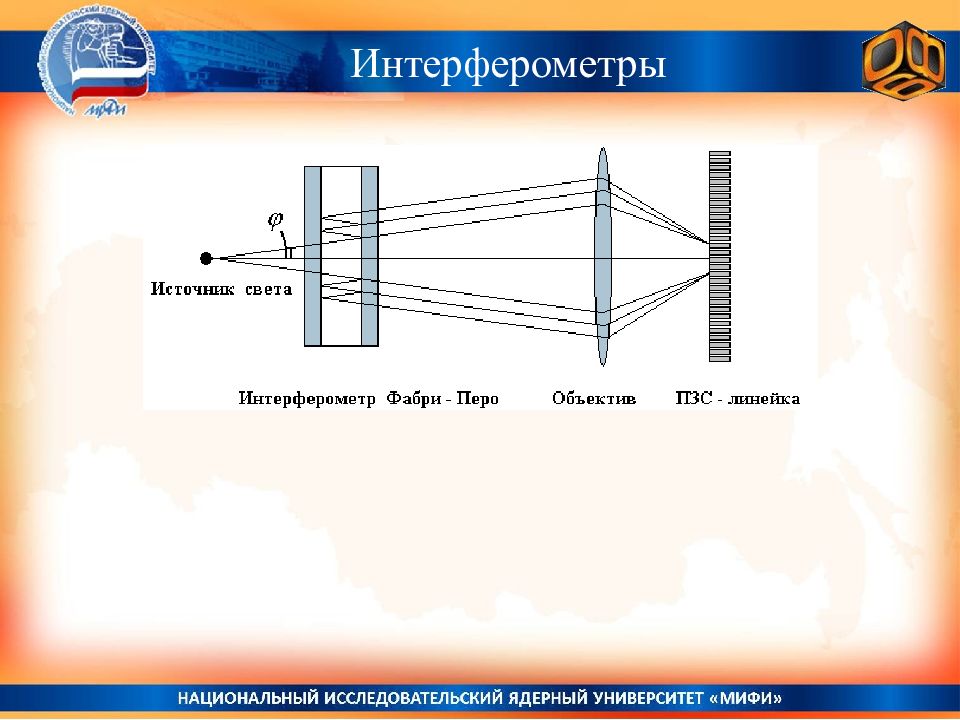

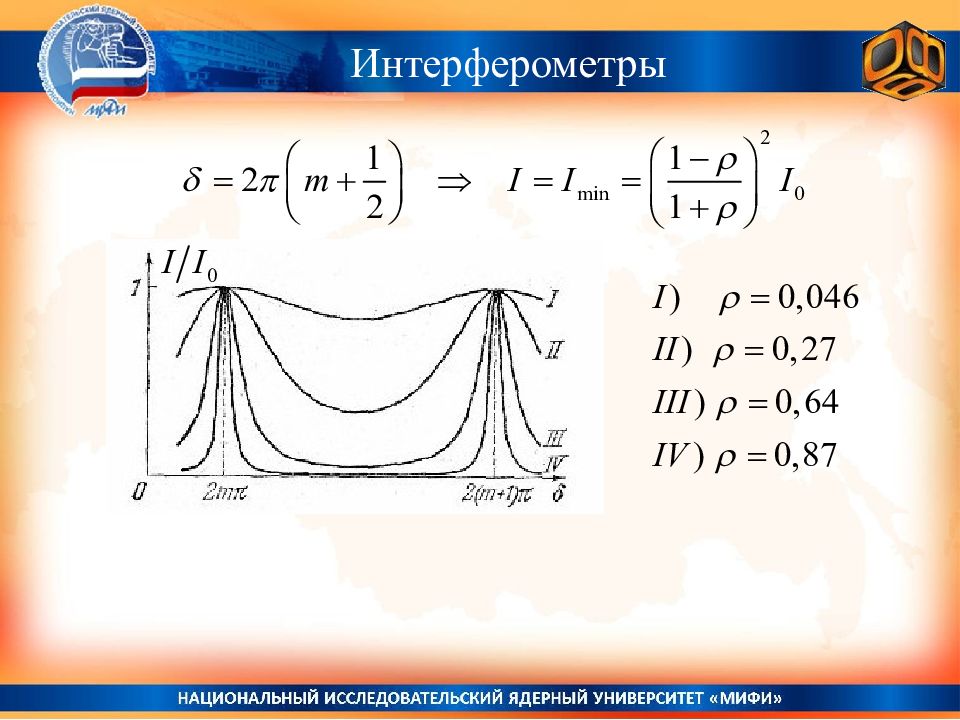

Интерферометры Строго параллельные поверхности тщательно отшлифованы, отклонения менее 0,01 . Поверхности покрыты многослойным диэлектрическим покрытием с = 0,85 – 0,98. Интерферометр Фабри -Перо Стеклянные или кварцевые пластины
Слайд 53

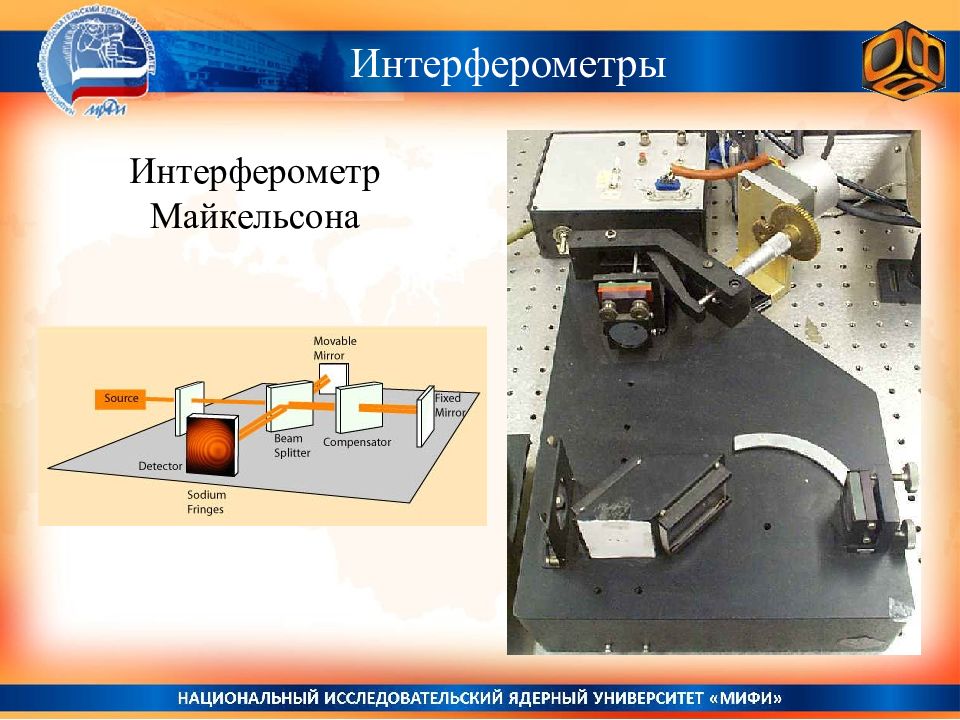

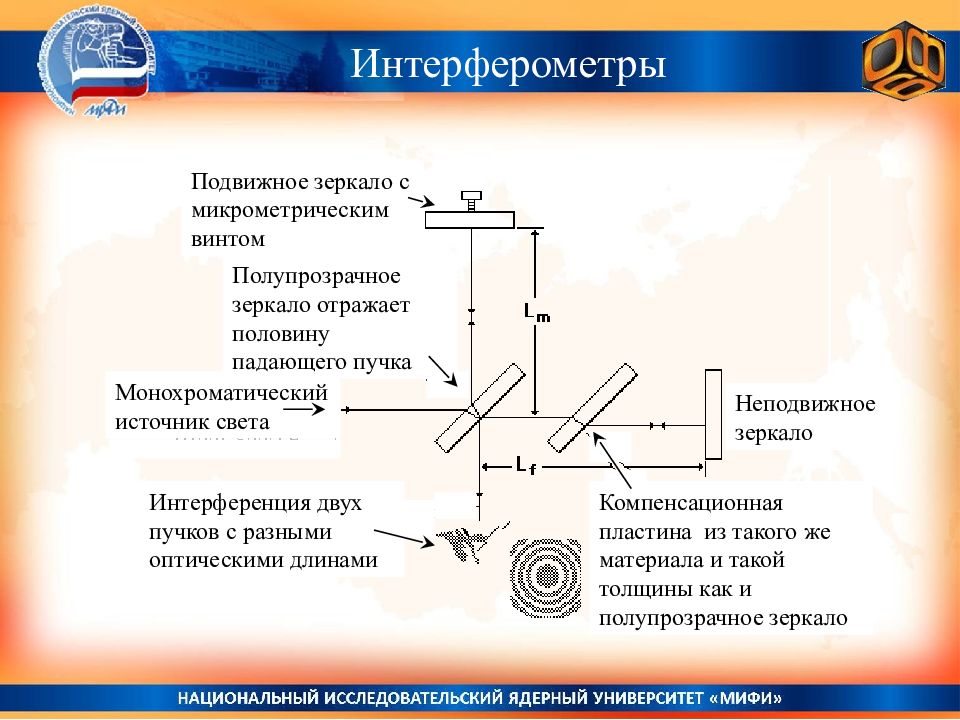

Интерферометры Подвижное зеркало с микрометрическим винтом Полупрозрачное зеркало отражает половину падающего пучка Монохроматический источник света Неподвижное зеркало Интерференция двух пучков с разными оптическими длинами Компенсационная пластина из такого же материала и такой толщины как и полупрозрачное зеркало
Слайд 54
Интерферометры Интерферометр Маха-Цендера Схема интерферометра Маха-Цендера
Слайд 55
Просветление оптики Просветле́ние о́птики — это уменьшение коэффициента отражения путём нанесения на поверхность линз, граничащих с воздухом, тонких плёнок, что приводит к деструктивной интерференции отражённого света.
Слайд 56

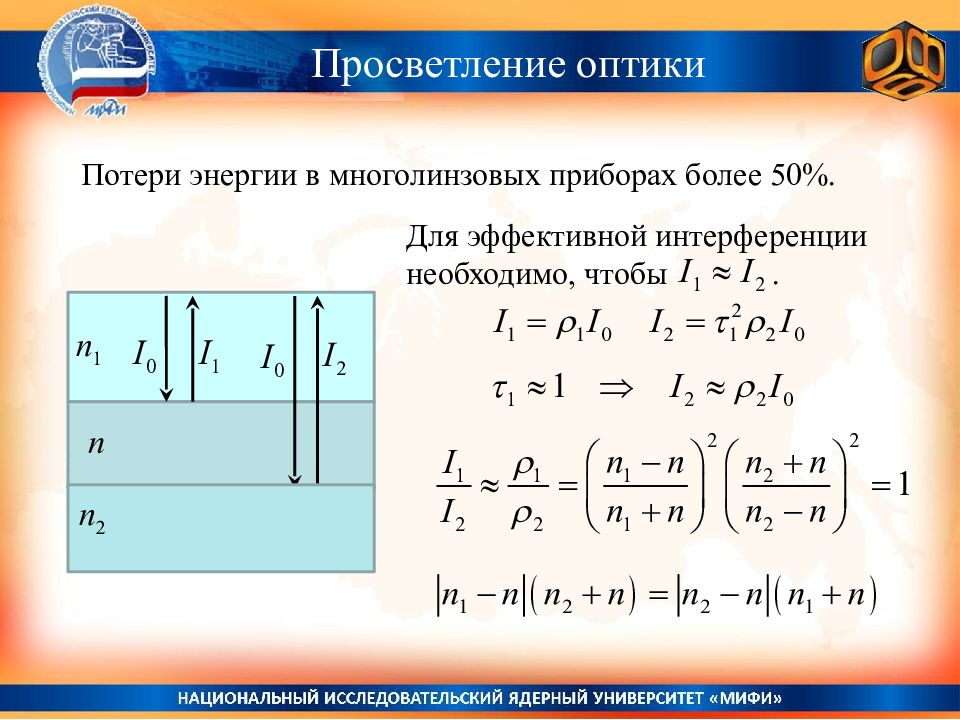

Просветление оптики Потери энергии в многолинзовых приборах более 50%. Для эффективной интерференции необходимо, чтобы.
Слайд 57

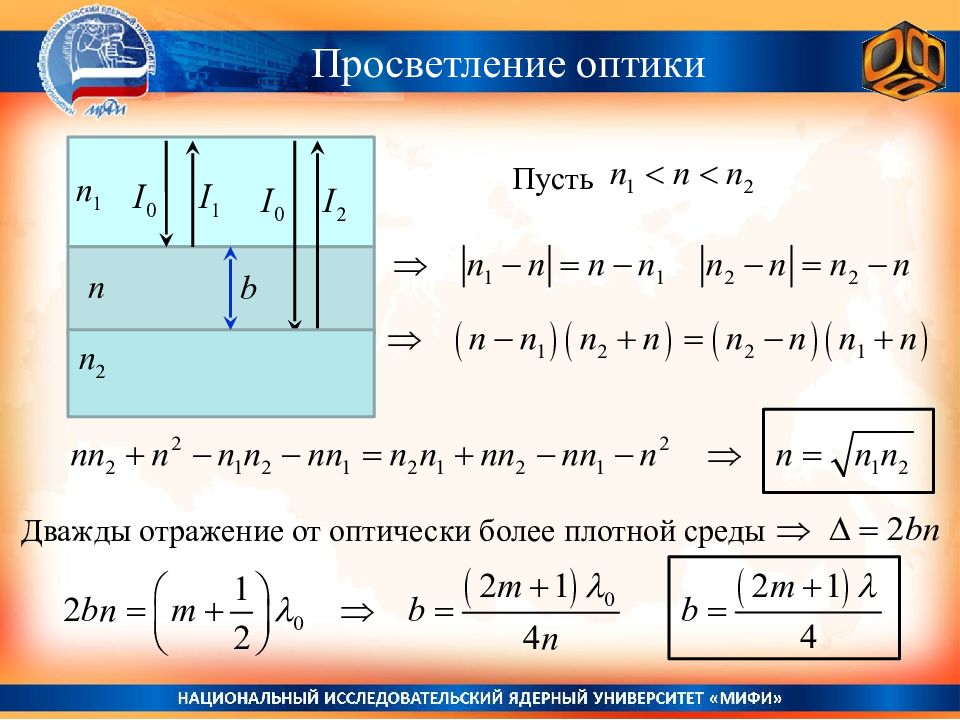

Просветление оптики Пусть Дважды отражение от оптически более плотной среды
Слайд 58
Спасибо за внимание! Следующая лекция 6 апреля Общая физика, 4-ый семестр
Слайд 59

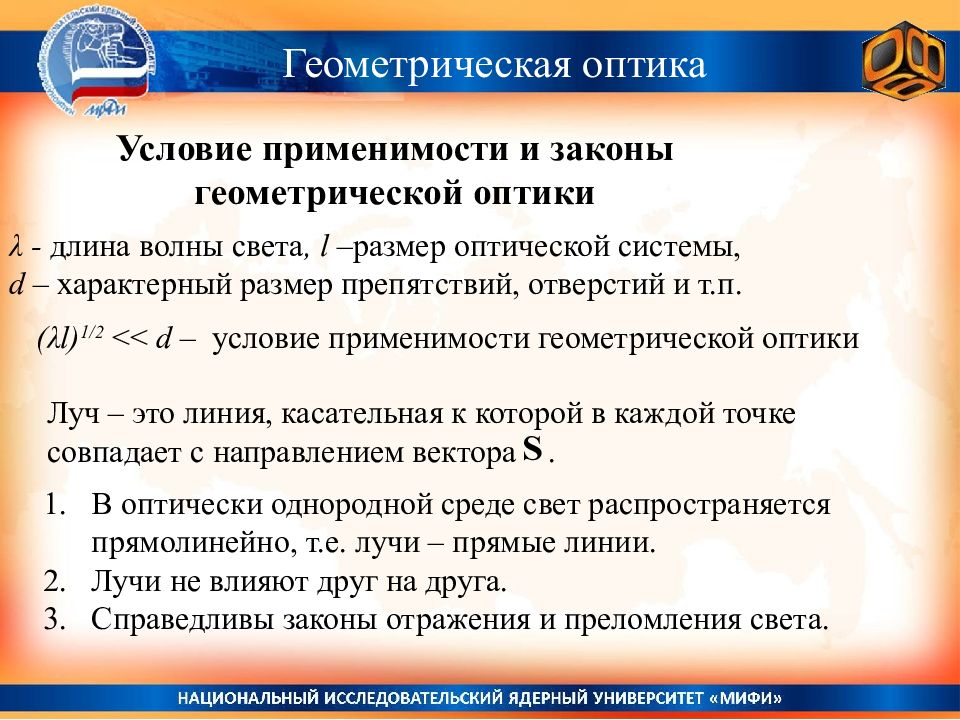

Геометрическая оптика Условие применимости и законы геометрической оптики λ - длина волны света, l –размер оптической системы, d – характерный размер препятствий, отверстий и т.п. Луч – это линия, касательная к которой в каждой точке совпадает с направлением вектора. В оптически однородной среде свет распространяется прямолинейно, т.е. лучи – прямые линии. Лучи не влияют друг на друга. Справедливы законы отражения и преломления света. ( λ l) 1/2 << d – условие применимости геометрической оптики
Слайд 60

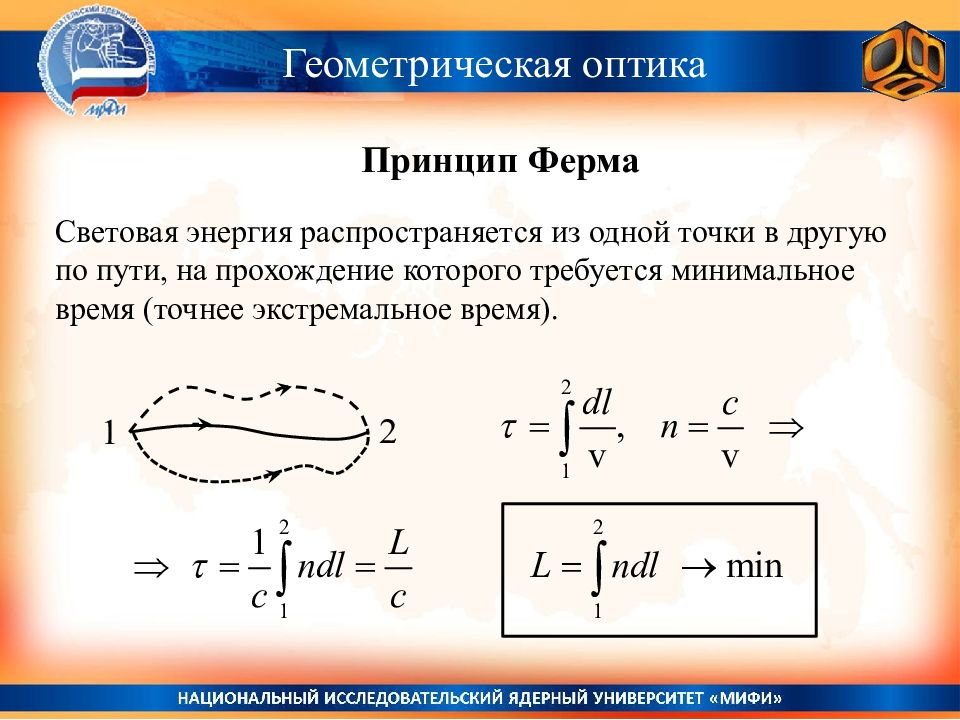

Геометрическая оптика Принцип Ферма Световая энергия распространяется из одной точки в другую по пути, на прохождение которого требуется минимальное время (точнее экстремальное время).
Слайд 61
Геометрическая оптика Примеры применения принципа Ферма 1. Однородная среда 2. Отражение света от зеркала Докажем, что дл. SRA = дл. S’RA < < дл. S’R’A = дл. SR’A
Слайд 62

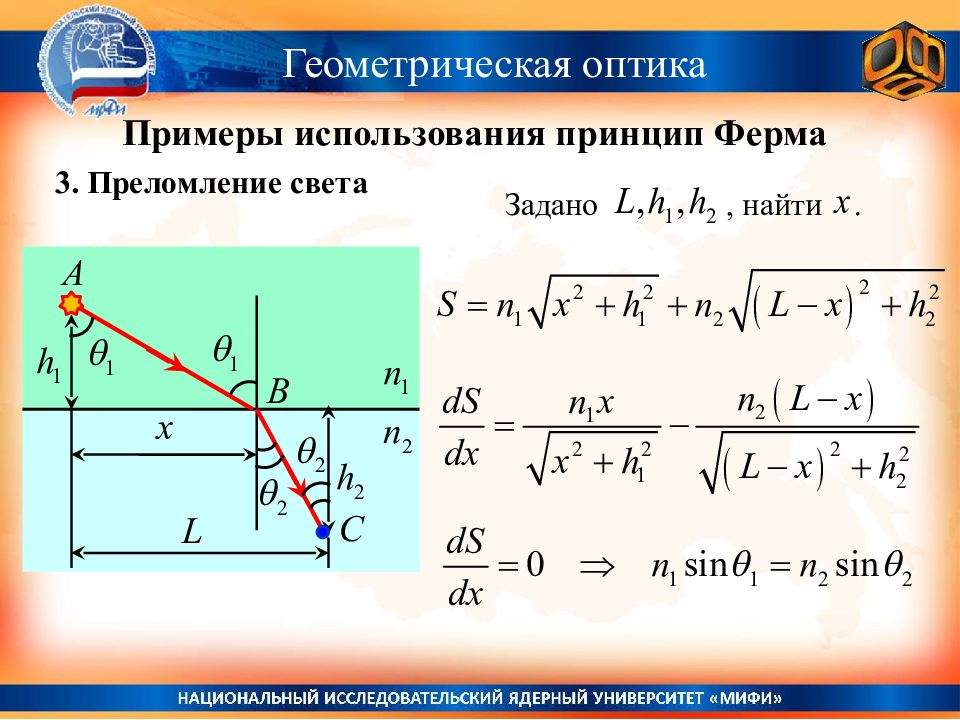

Геометрическая оптика 3. Преломление света Задано, найти. Примеры использования принцип Ферма
Слайд 63

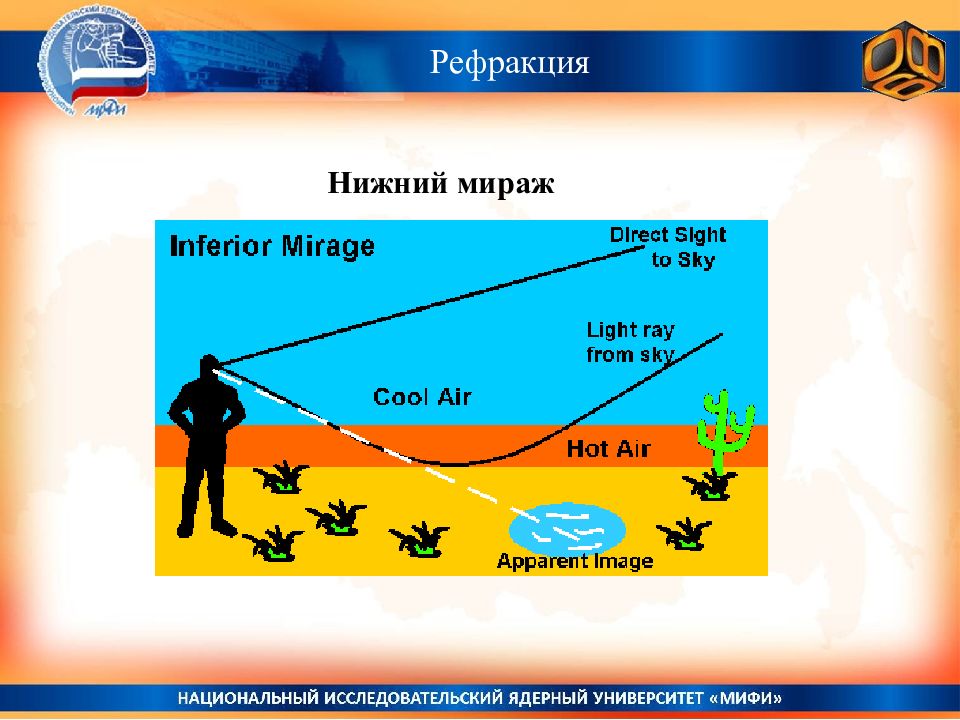

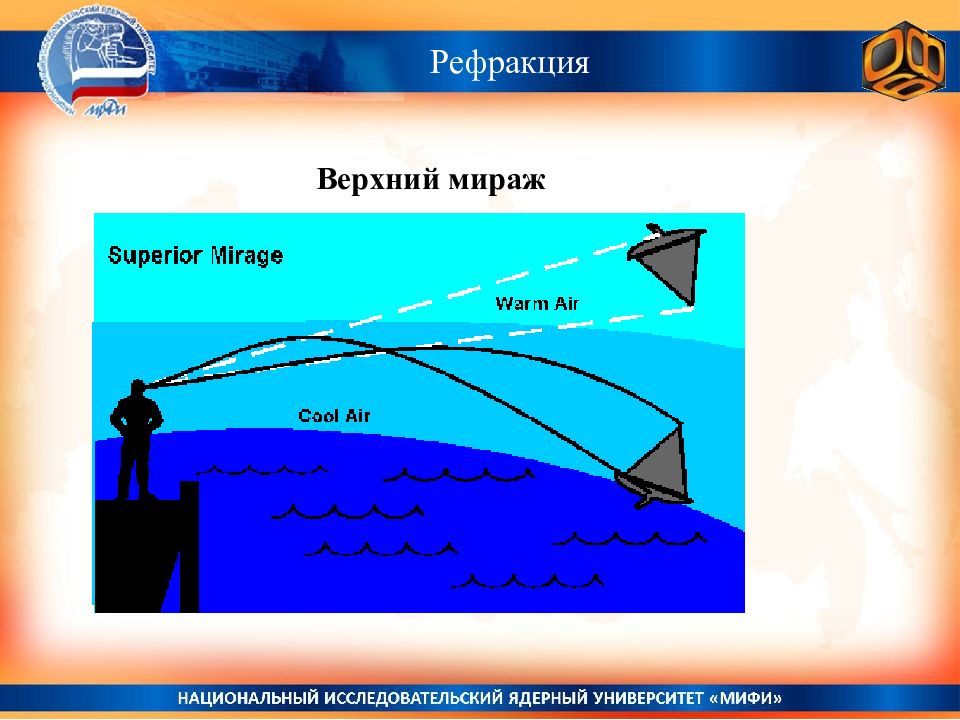

Рефракция Рефракция – отклонение света от прямолинейного распространения в среде с переменным показателем преломления.
Последний слайд презентации: Волны и оптика Лекция 07 Волновая оптика. Интерференция света 30 марта 2022

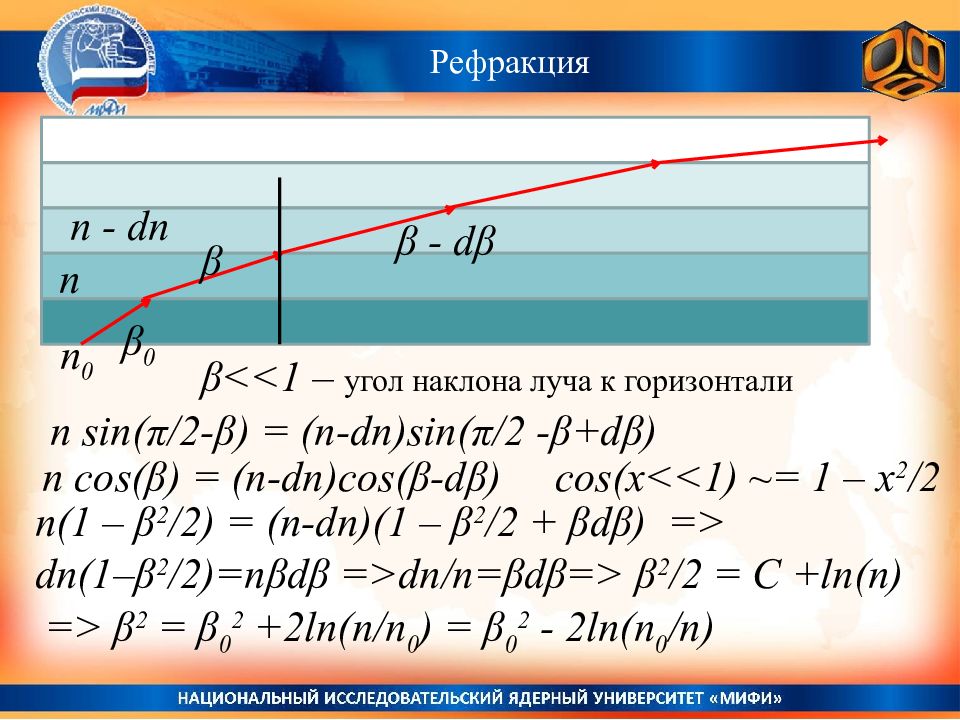

Рефракция n n - dn β - d β β β <<1 – угол наклона луча к горизонтали n sin( π /2- β ) = (n-dn)sin( π /2 - β +d β ) n(1 – β 2 /2) = (n-dn)(1 – β 2 /2 + β d β ) => n cos( β ) = (n-dn)cos( β -d β ) cos(x<<1) ~= 1 – x 2 /2 dn(1– β 2 /2)=n β d β =>dn/n= β d β => β 2 /2 = C +ln(n) => β 2 = β 0 2 +2ln(n/n 0 ) = β 0 2 - 2ln(n 0 /n) n 0 β 0
