Воздушные и кабельные линии электропередач Шалухо Андрей Владимирович 432-91-85 Shaluho.Andrey@mail.ru
Рекомендуемая литература 1. Лаврентьев В.М. Эксплуатация, техническое обслуживание и ремонт ВЛ 110-1150 кВ: учебно-практическое пособие / В.М. Лаврентьев, Н.Г. Царанов; под общей ред. А.Н. Васильева. – М.: Издательский дом МЭИ, 2014. – 572 с. 2. Основы современной энергетики: учеб. в 2 т. / ред. Е.В. Аметистов. – 5-е изд., стер. – М.: Изд-во Москю энергет. ин-та, 2010. Т. 2: Современная электроэнергетика / ред. А.П. Бурман, В.А. Строев. – 2010. – 632 с. 3. ПУЭ. – 70е изд. – М.: ЭНАС, 2010. 4. Правила технической эксплуатации электрических станций и сетей РФ. – М.: ЭНАС, 2010. 5. Идельчик В.И. Электрические системы и сети. – М.: Высш. шк., 1989, 592 с. 6. Справочник по проектированию линий электропередачи / под ред. М.А. Реута и С.С. Рокотяна. – М.: Энергия, 1970. 7. Крюков К.П., Новгородцев Б.П. Конструкции и механический расчет линий электропередачи. – М.: Энергия, 1970. 8. Технология сооружения линий электропередачи / С.В. Крылов, И.А. Мерман, М.А. Реут и др. – М.: Энергоатомиздат, 1983. 9. Ларина Э.Т. Силовые кабели и высоковольтные кабельные линии: учебник // Э.Т. Ларина – 2-изд., переработ. и доп. – М.: Энергоатомиздат, 1996. – 464 с.:ил. 10. Попов Е.Н. Механическая часть воздушных линий электропередачи: учеб.-метод. пособие / Е.Н. Попов; АмГУ, Энф. – Благовещенск: Изд-во Амур. гос. ун-та, 1999. – 28 с. 11. Костин В.Н. Системы электроснабжения. Конструкции и механический расчет: Учебное пособие. – СПб.: СЗТУ, 2002 - 93 с.

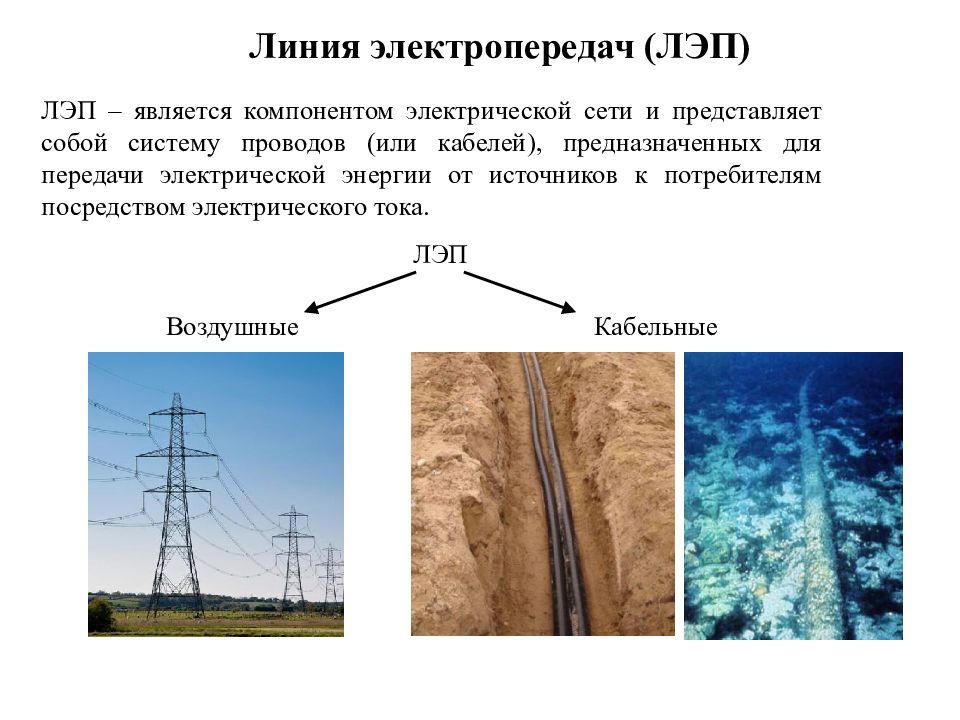

Линия электропередач (ЛЭП) ЛЭП – является компонентом электрической сети и представляет собой систему проводов (или кабелей), предназначенных для передачи электрической энергии от источников к потребителям посредством электрического тока. ЛЭП Воздушные Кабельные

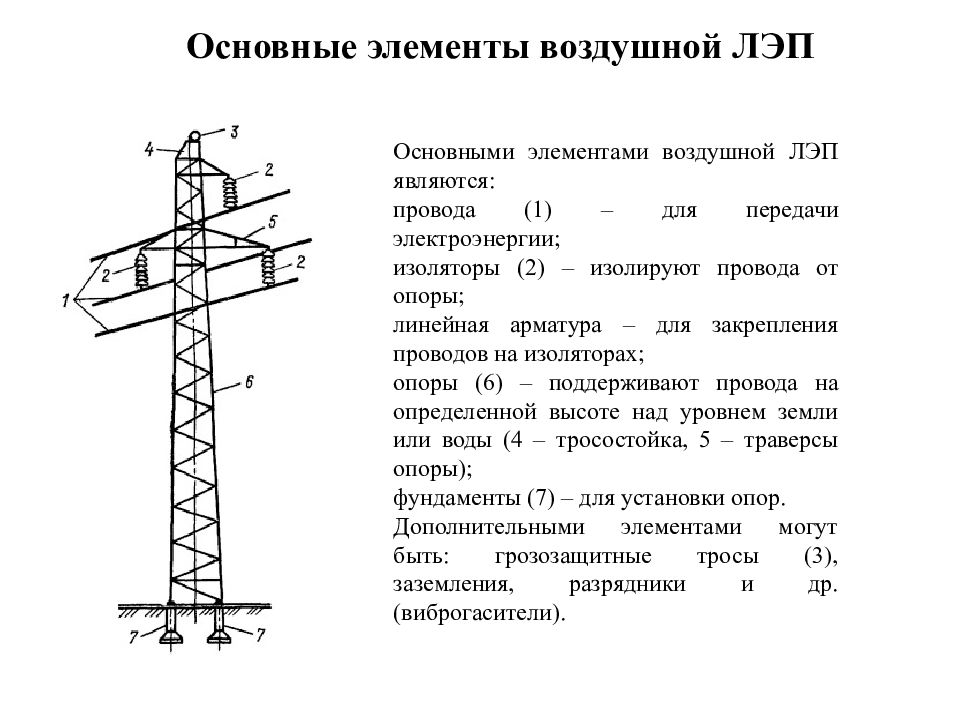

Основные элементы воздушной ЛЭП Основными элементами воздушной ЛЭП являются: провода (1) – для передачи электроэнергии; изоляторы (2) – изолируют провода от опоры; линейная арматура – для закрепления проводов на изоляторах; опоры (6) – поддерживают провода на определенной высоте над уровнем земли или воды (4 – тросостойка, 5 – траверсы опоры); фундаменты (7) – для установки опор. Дополнительными элементами могут быть: грозозащитные тросы (3), заземления, разрядники и др. (виброгасители).

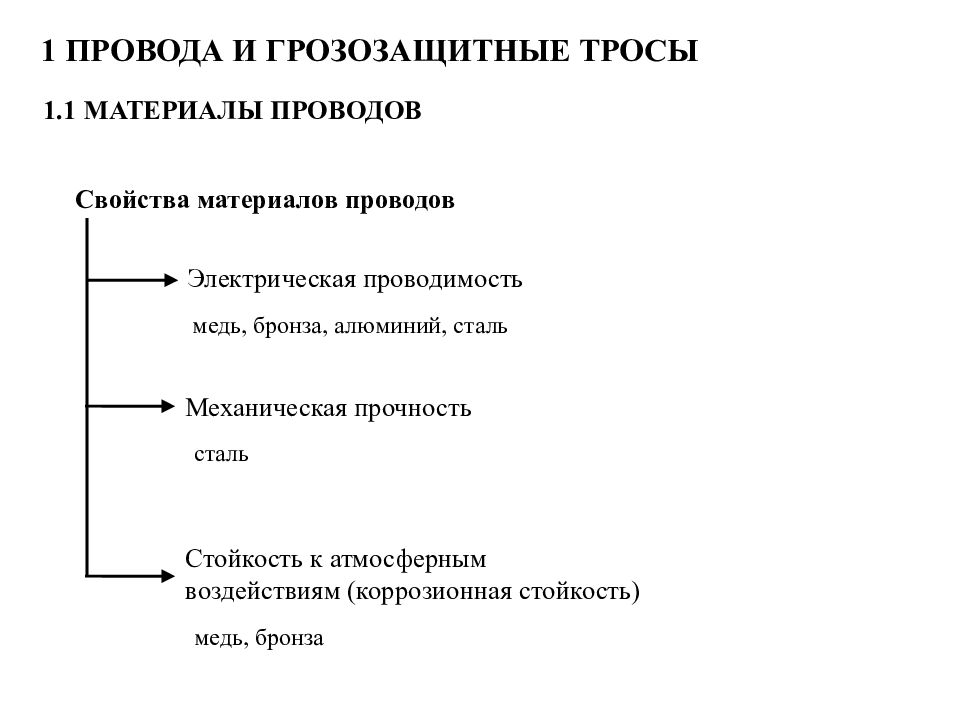

1 ПРОВОДА И ГРОЗОЗАЩИТНЫЕ ТРОСЫ 1.1 МАТЕРИАЛЫ ПРОВОДОВ Свойства материалов проводов Электрическая проводимость Механическая прочность Стойкость к атмосферным воздействиям (коррозионная стойкость) медь, бронза, алюминий, сталь сталь медь, бронза
1 ПРОВОДА И ГРОЗОЗАЩИТНЫЕ ТРОСЫ 1.1 МАТЕРИАЛЫ ПРОВОДОВ Сравнение материалов проводов «+» «-» медь сталь алюминий хорошая проводимость, большая механическая прочность и коррозионная стойкость дорога и дефицитна ниже по проводимости, особенно вследствие влияния поверхностного эффекта высокая механическая прочность большая проводимость, легкость и распространенность в природе относительно малая механическая прочность

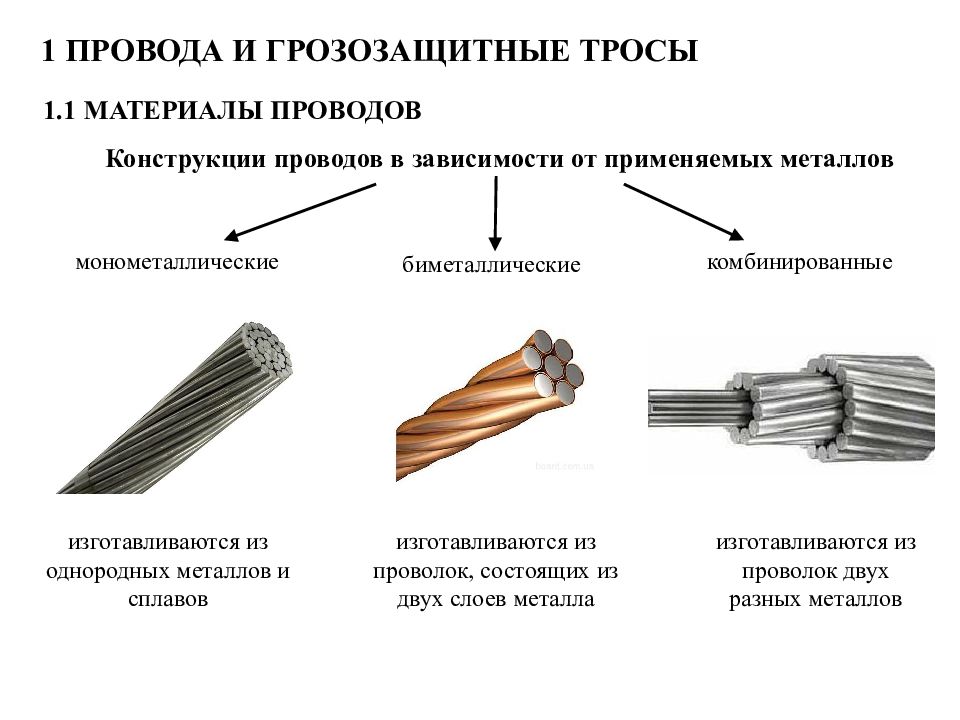

1 ПРОВОДА И ГРОЗОЗАЩИТНЫЕ ТРОСЫ 1.1 МАТЕРИАЛЫ ПРОВОДОВ Конструкции проводов в зависимости от применяемых металлов монометаллические биметаллические комбинированные изготавливаются из однородных металлов и сплавов изготавливаются из проволок, состоящих из двух слоев металла изготавливаются из проволок двух разных металлов

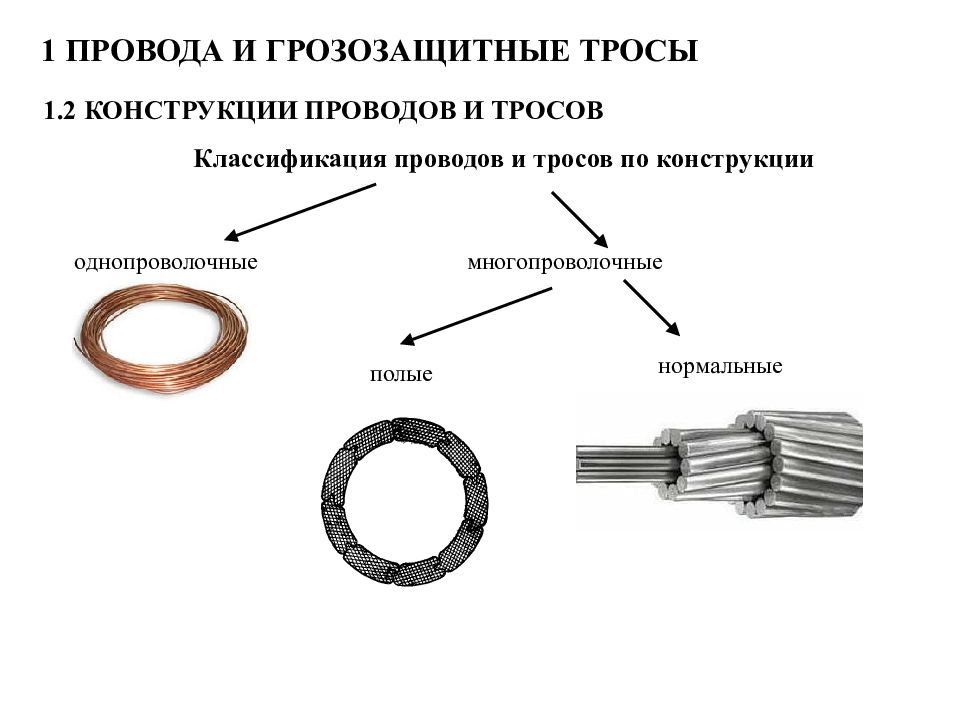

1 ПРОВОДА И ГРОЗОЗАЩИТНЫЕ ТРОСЫ 1.2 КОНСТРУКЦИИ ПРОВОДОВ И ТРОСОВ Классификация проводов и тросов по конструкции однопроволочные многопроволочные полые нормальные

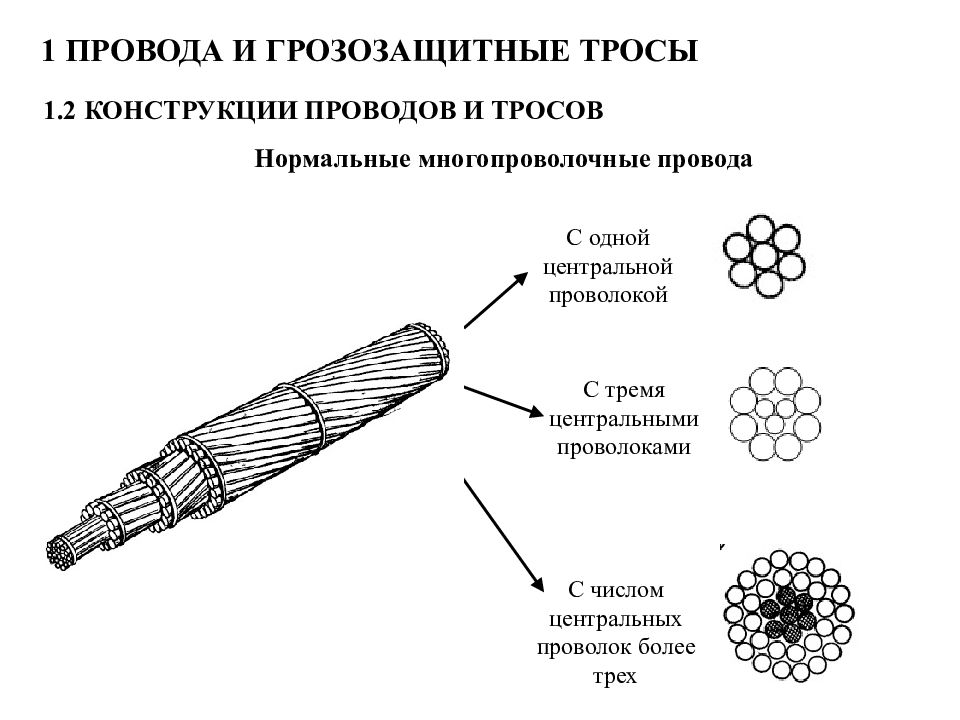

1 ПРОВОДА И ГРОЗОЗАЩИТНЫЕ ТРОСЫ 1.2 КОНСТРУКЦИИ ПРОВОДОВ И ТРОСОВ Нормальные многопроволочные провода С одной центральной проволокой С тремя центральными проволоками С числом центральных проволок более трех

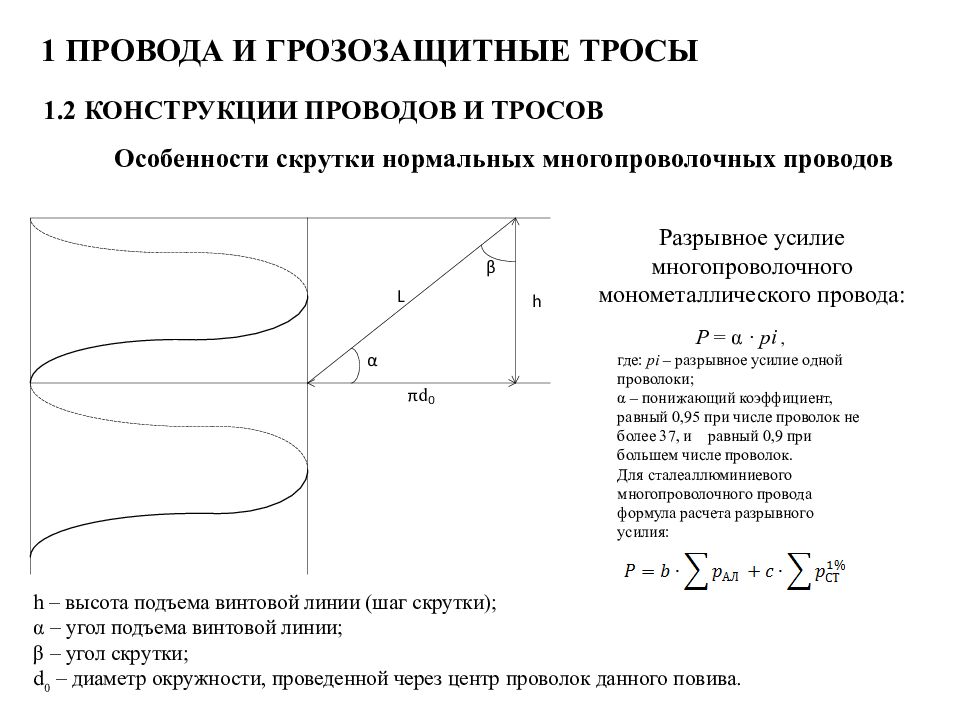

1 ПРОВОДА И ГРОЗОЗАЩИТНЫЕ ТРОСЫ 1.2 КОНСТРУКЦИИ ПРОВОДОВ И ТРОСОВ Особенности скрутки нормальных многопроволочных проводов h – высота подъема винтовой линии (шаг скрутки); α – угол подъема винтовой линии; β – угол скрутки; d 0 – диаметр окружности, проведенной через центр проволок данного повива. Разрывное усилие многопроволочного монометаллического провода: Р = α · р i, где: р i – разрывное усилие одной проволоки; α – понижающий коэффициент, равный 0,95 при числе проволок не более 37, и равный 0,9 при большем числе проволок. Для сталеаллюминиевого многопроволочного провода формула расчета разрывного усилия:

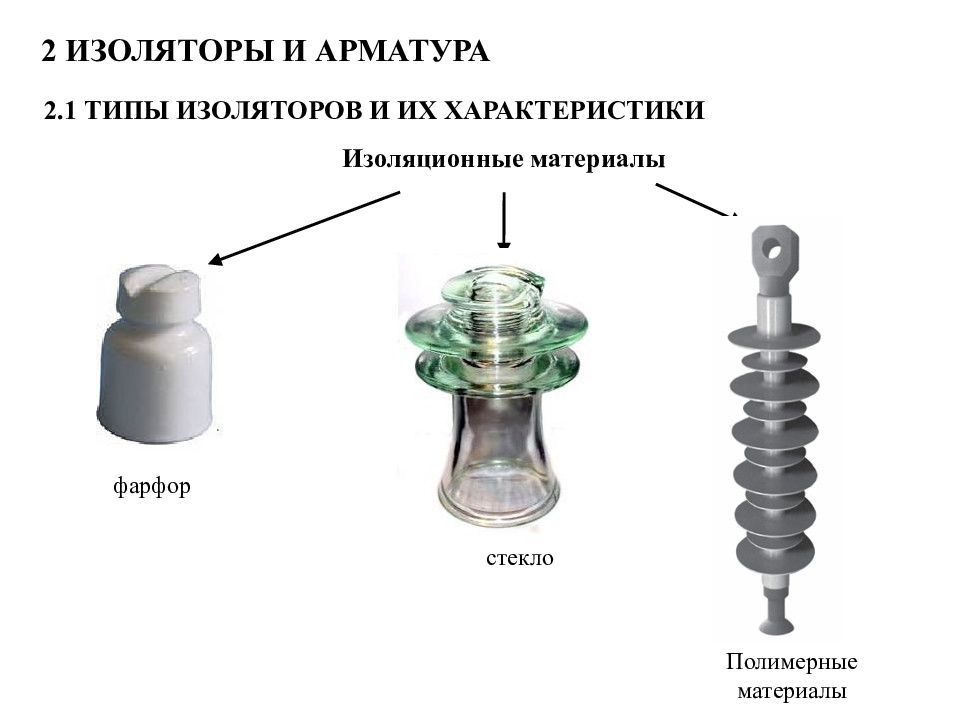

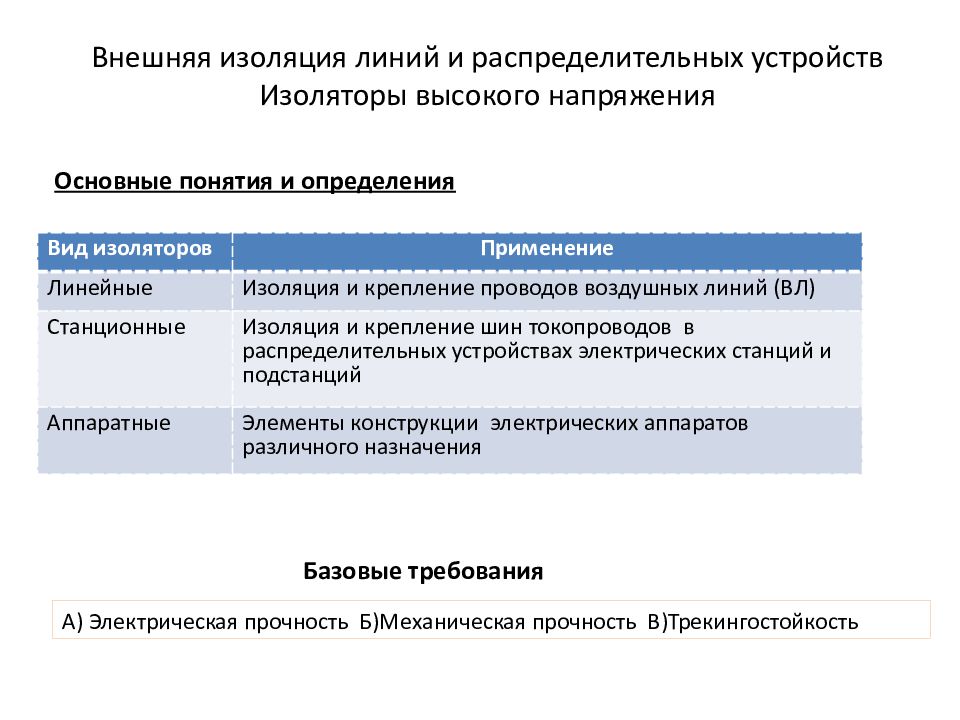

2 ИЗОЛЯТОРЫ И АРМАТУРА 2.1 ТИПЫ ИЗОЛЯТОРОВ И ИХ ХАРАКТЕРИСТИКИ Изоляционные материалы фарфор стекло Полимерные материалы

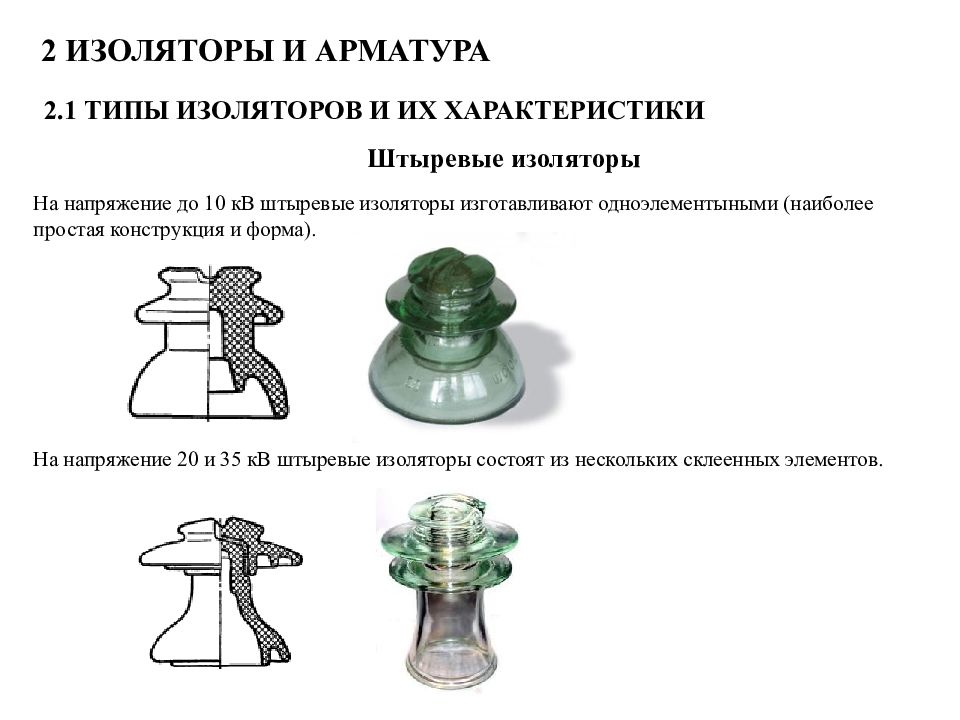

2 ИЗОЛЯТОРЫ И АРМАТУРА 2.1 ТИПЫ ИЗОЛЯТОРОВ И ИХ ХАРАКТЕРИСТИКИ Штыревые изоляторы На напряжение до 10 кВ штыревые изоляторы изготавливают одноэлементыными (наиболее простая конструкция и форма). На напряжение 20 и 35 кВ штыревые изоляторы состоят из нескольких склеенных элементов.

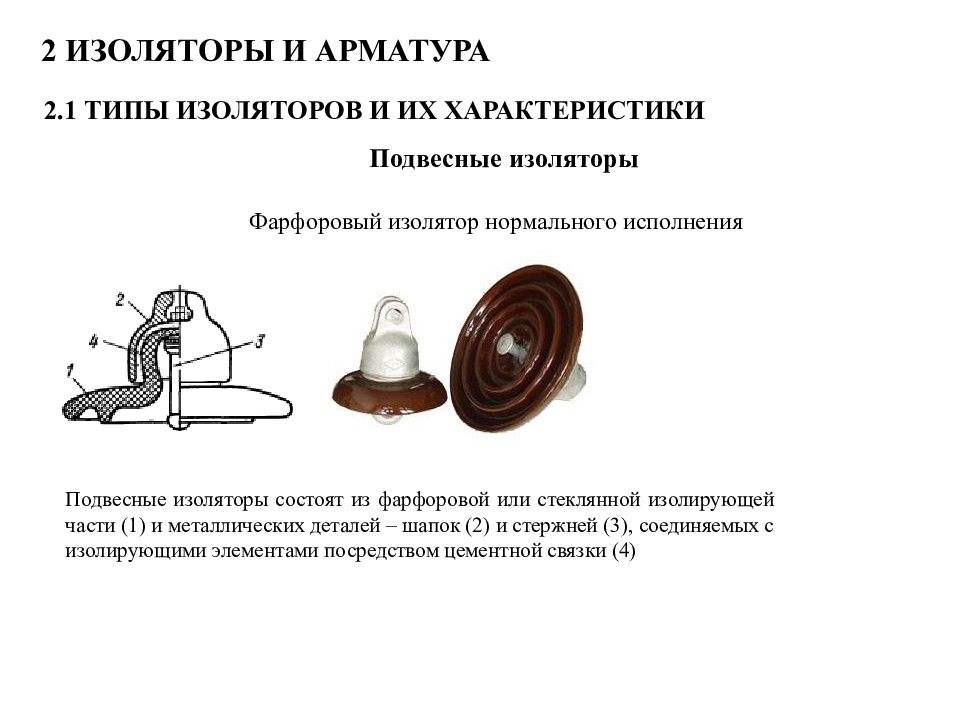

2 ИЗОЛЯТОРЫ И АРМАТУРА 2.1 ТИПЫ ИЗОЛЯТОРОВ И ИХ ХАРАКТЕРИСТИКИ Подвесные изоляторы Фарфоровый изолятор нормального исполнения Подвесные изоляторы состоят из фарфоровой или стеклянной изолирующей части (1) и металлических деталей – шапок (2) и стержней (3), соединяемых с изолирующими элементами посредством цементной связки (4)
2 ИЗОЛЯТОРЫ И АРМАТУРА 2.1 ТИПЫ ИЗОЛЯТОРОВ И ИХ ХАРАКТЕРИСТИКИ Полимерные изоляторы 1-ое поколение 2-ое поколение 3-ое поколение

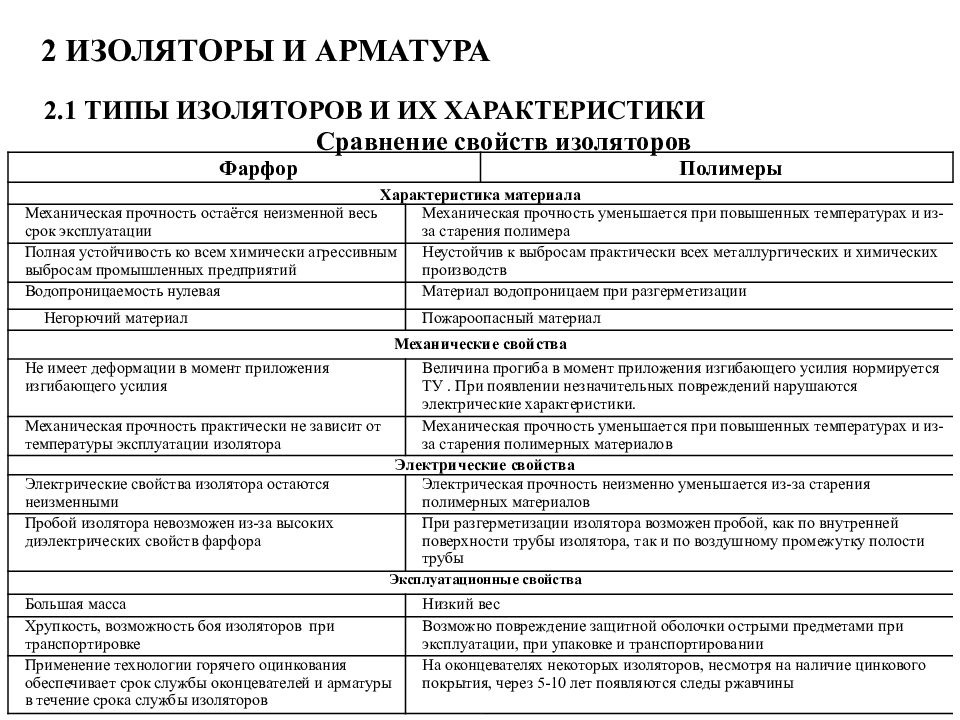

2 ИЗОЛЯТОРЫ И АРМАТУРА 2.1 ТИПЫ ИЗОЛЯТОРОВ И ИХ ХАРАКТЕРИСТИКИ Сравнение свойств изоляторов Фарфор Полимеры Характеристика материала Механическая прочность остаётся неизменной весь срок эксплуатации Механическая прочность уменьшается при повышенных температурах и из-за старения полимера Полная устойчивость ко всем химически агрессивным выбросам промышленных предприятий Неустойчив к выбросам практически всех металлургических и химических производств Водопроницаемость нулевая Материал водопроницаем при разгерметизации Негорючий материал Пожароопасный материал Механические свойства Не имеет деформации в момент приложения изгибающего усилия Величина прогиба в момент приложения изгибающего усилия нормируется ТУ. При появлении незначительных повреждений нарушаются электрические характеристики. Механическая прочность практически не зависит от температуры эксплуатации изолятора Механическая прочность уменьшается при повышенных температурах и из-за старения полимерных материалов Электрические свойства Электрические свойства изолятора остаются неизменными Электрическая прочность неизменно уменьшается из-за старения полимерных материалов Пробой изолятора невозможен из-за высоких диэлектрических свойств фарфора При разгерметизации изолятора возможен пробой, как по внутренней поверхности трубы изолятора, так и по воздушному промежутку полости трубы Эксплуатационные свойства Большая масса Низкий вес Хрупкость, возможность боя изоляторов при транспортировке Возможно повреждение защитной оболочки острыми предметами при эксплуатации, при упаковке и транспортировании Применение технологии горячего оцинкования обеспечивает срок службы оконцевателей и арматуры в течение срока службы изоляторов На оконцевателях некоторых изоляторов, несмотря на наличие цинкового покрытия, через 5-10 лет появляются следы ржавчины

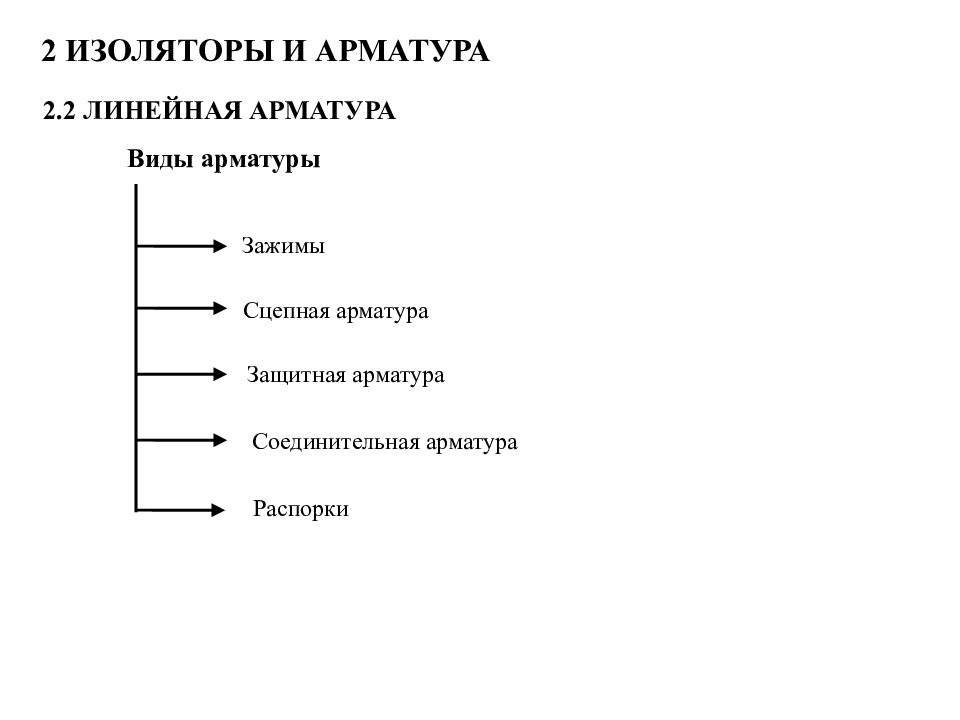

2 ИЗОЛЯТОРЫ И АРМАТУРА 2.2 ЛИНЕЙНАЯ АРМАТУРА Виды арматуры Зажимы Сцепная арматура Защитная арматура Соединительная арматура Распорки

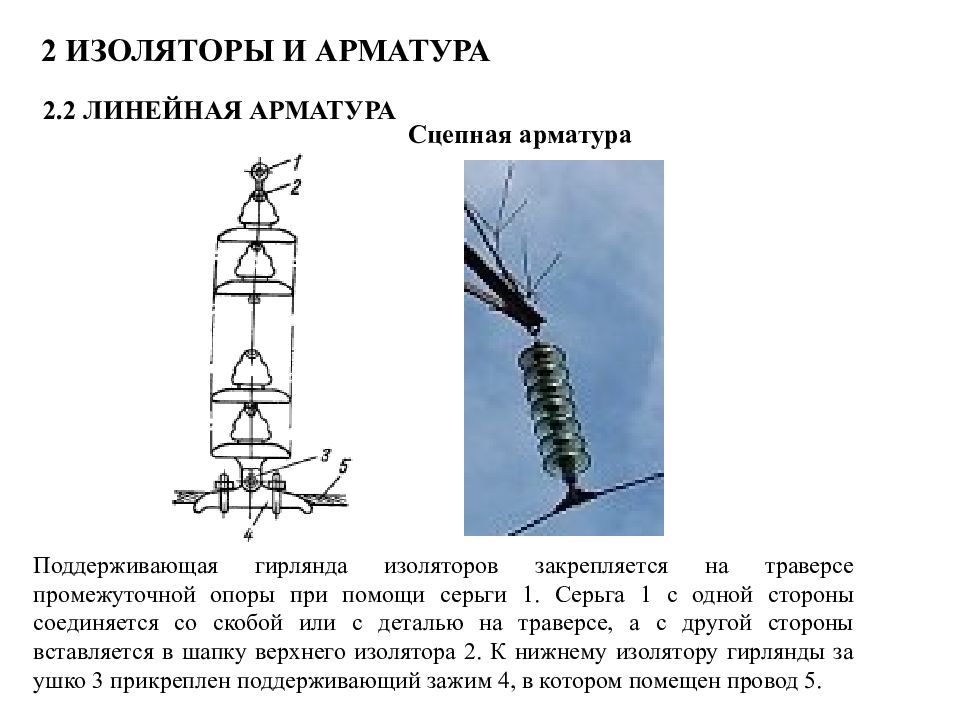

2 ИЗОЛЯТОРЫ И АРМАТУРА 2.2 ЛИНЕЙНАЯ АРМАТУРА Сцепная арматура Поддерживающая гирлянда изоляторов закрепляется на траверсе промежуточной опоры при помощи серьги 1. Серьга 1 с одной стороны соединяется со скобой или с деталью на траверсе, а с другой стороны вставляется в шапку верхнего изолятора 2. К нижнему изолятору гирлянды за ушко 3 прикреплен поддерживающий зажим 4, в котором помещен провод 5.
2 ИЗОЛЯТОРЫ И АРМАТУРА 2.2 ЛИНЕЙНАЯ АРМАТУРА Соединительная арматура Овальные соединители обжатие соединителя соединение методом скручивания Прессуемые соединители

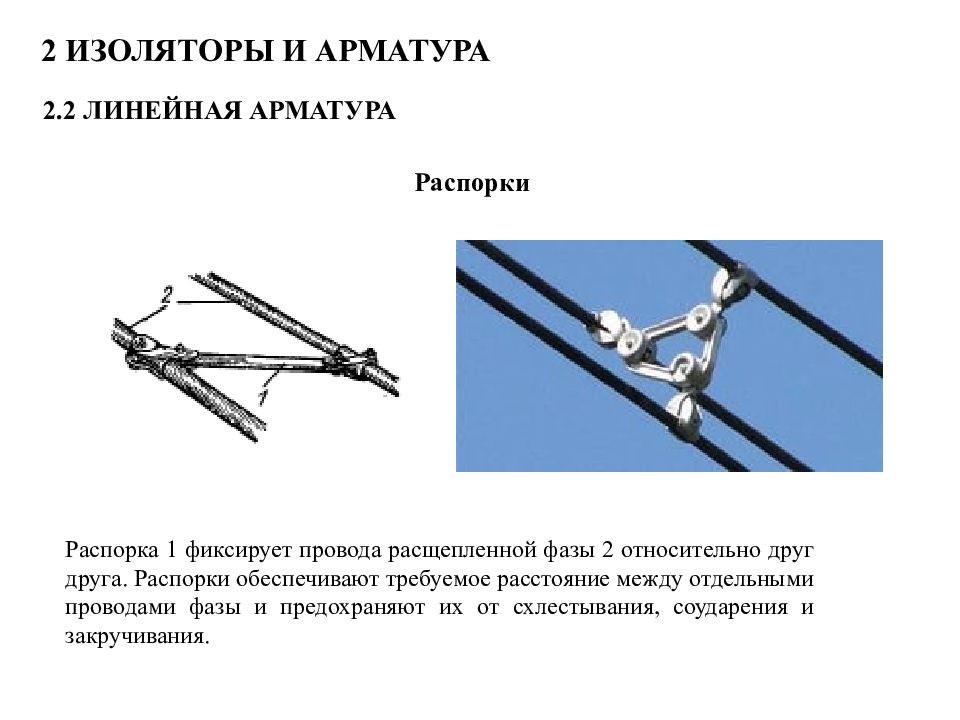

2 ИЗОЛЯТОРЫ И АРМАТУРА 2.2 ЛИНЕЙНАЯ АРМАТУРА Распорки Распорка 1 фиксирует провода расщепленной фазы 2 относительно друг друга. Распорки обеспечивают требуемое расстояние между отдельными проводами фазы и предохраняют их от схлестывания, соударения и закручивания.

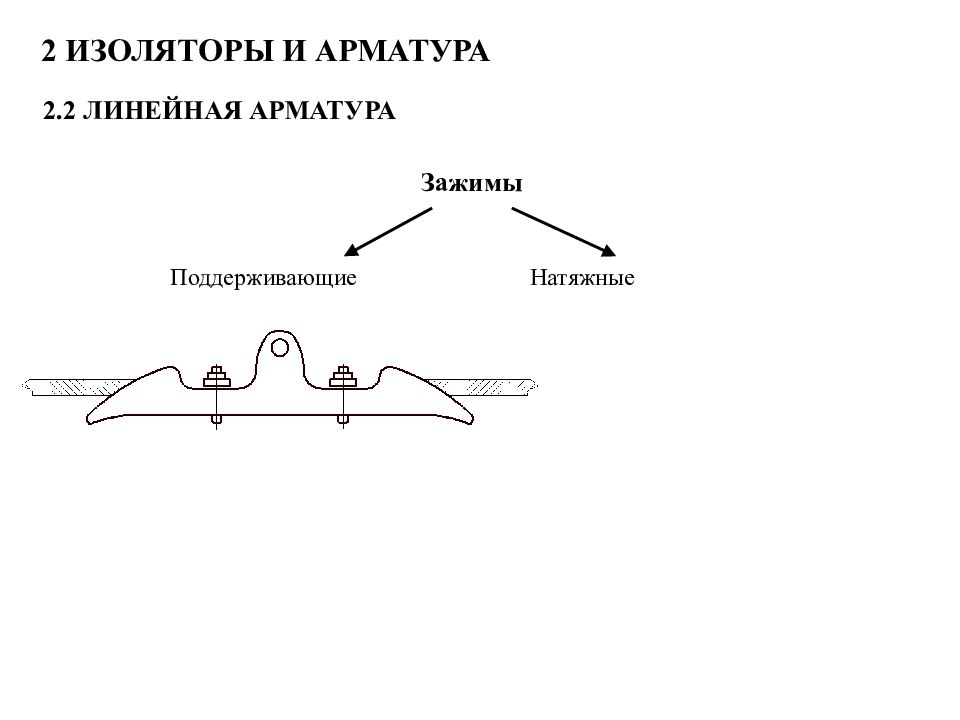

2 ИЗОЛЯТОРЫ И АРМАТУРА 2.2 ЛИНЕЙНАЯ АРМАТУРА Зажимы Поддерживающие Натяжные

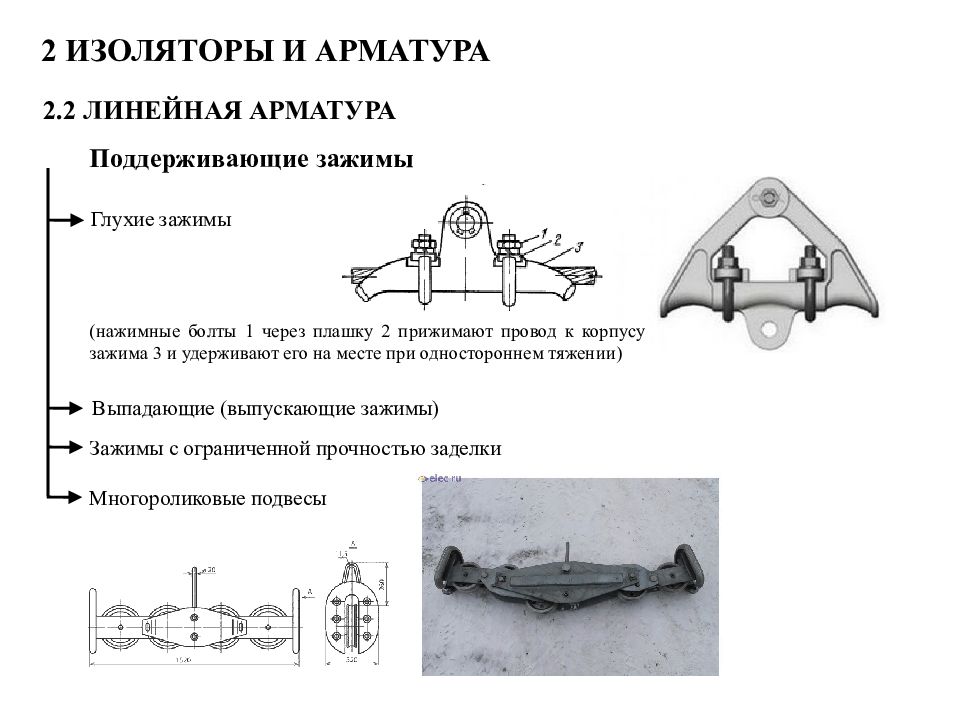

2 ИЗОЛЯТОРЫ И АРМАТУРА 2.2 ЛИНЕЙНАЯ АРМАТУРА Поддерживающие зажимы Глухие зажимы Выпадающие (выпускающие зажимы) Зажимы с ограниченной прочностью заделки Многороликовые подвесы (нажимные болты 1 через плашку 2 прижимают провод к корпусу зажима 3 и удерживают его на месте при одностороннем тяжении)

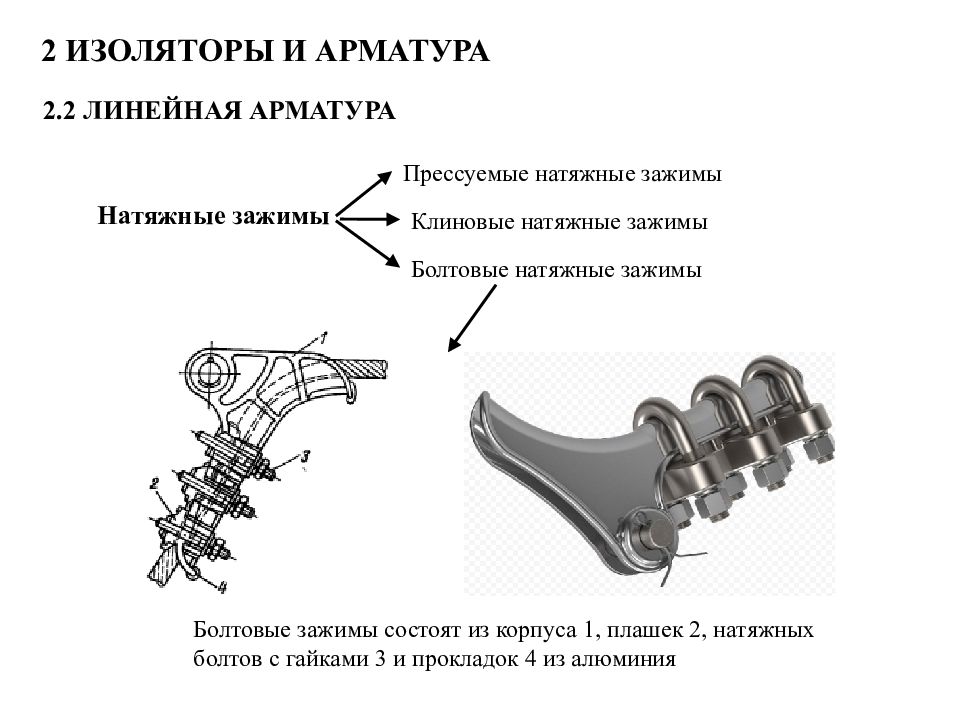

2 ИЗОЛЯТОРЫ И АРМАТУРА 2.2 ЛИНЕЙНАЯ АРМАТУРА Натяжные зажимы Болтовые натяжные зажимы Прессуемые натяжные зажимы Клиновые натяжные зажимы Болтовые зажимы состоят из корпуса 1, плашек 2, натяжных болтов с гайками 3 и прокладок 4 из алюминия

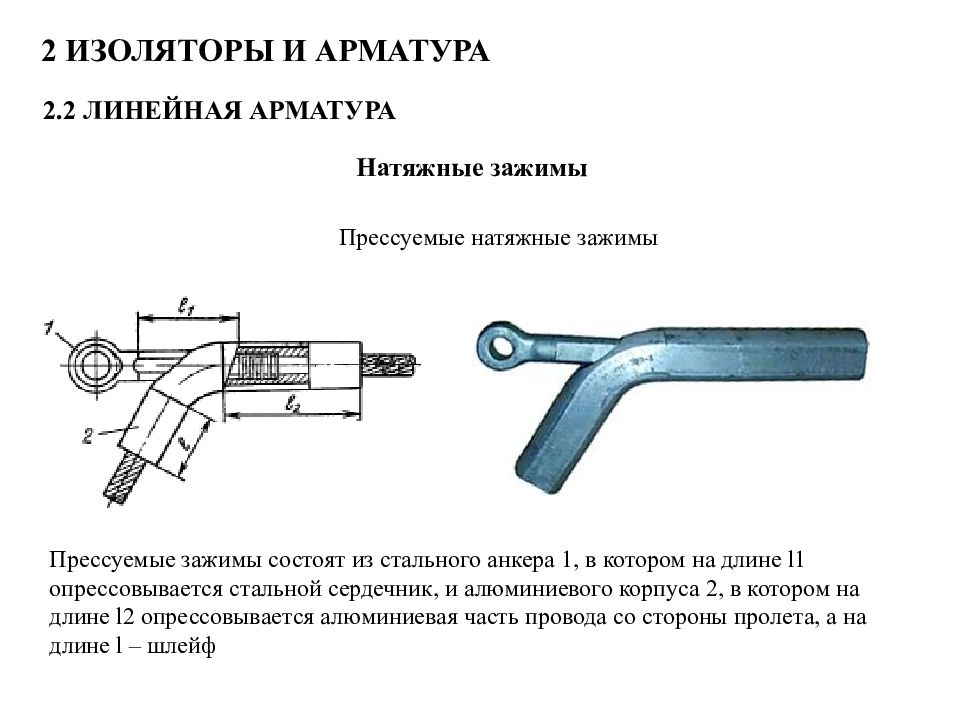

2 ИЗОЛЯТОРЫ И АРМАТУРА 2.2 ЛИНЕЙНАЯ АРМАТУРА Натяжные зажимы Прессуемые натяжные зажимы Прессуемые зажимы состоят из стального анкера 1, в котором на длине l 1 опрессовывается стальной сердечник, и алюминиевого корпуса 2, в котором на длине l 2 опрессовывается алюминиевая часть провода со стороны пролета, а на длине l – шлейф

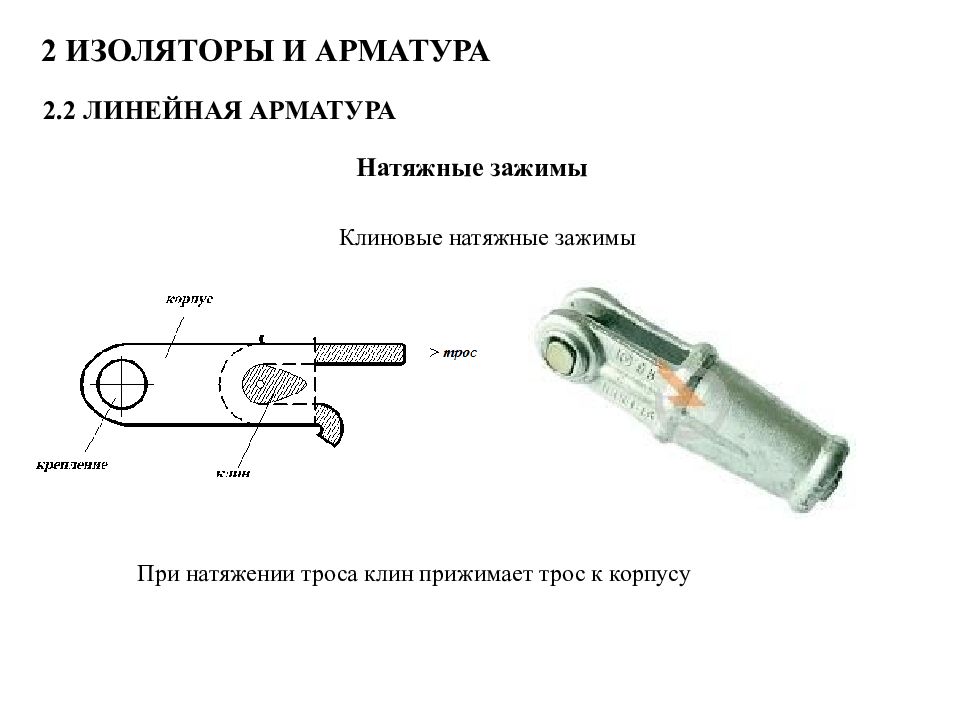

2 ИЗОЛЯТОРЫ И АРМАТУРА 2.2 ЛИНЕЙНАЯ АРМАТУРА Натяжные зажимы Клиновые натяжные зажимы При натяжении троса клин прижимает трос к корпусу

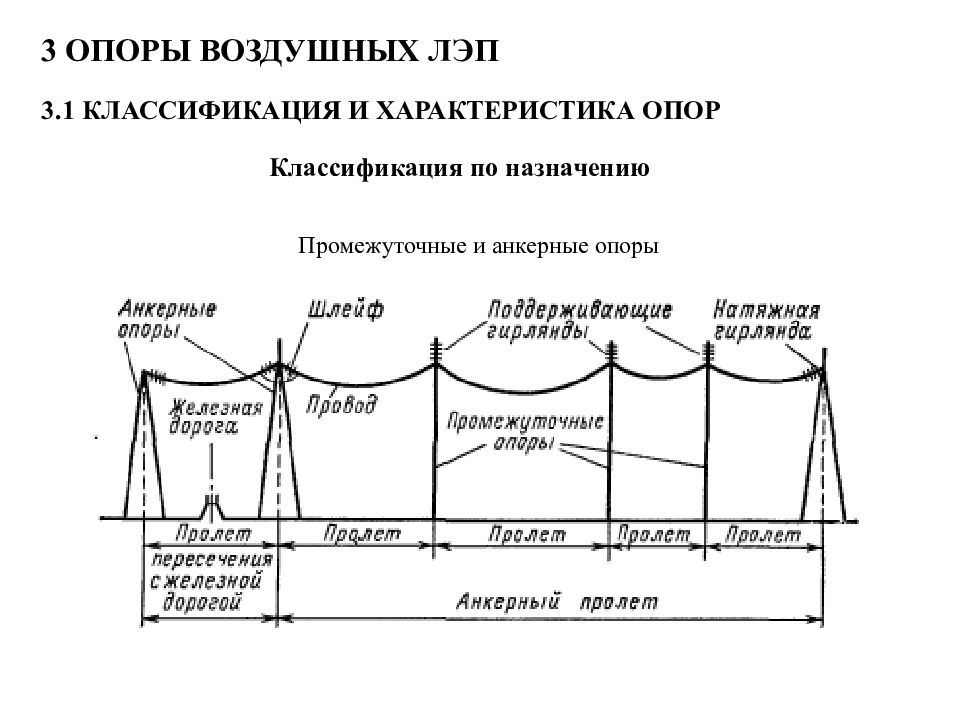

3 ОПОРЫ ВОЗДУШНЫХ ЛЭП 3.1 КЛАССИФИКАЦИЯ И ХАРАКТЕРИСТИКА ОПОР Классификация по назначению Промежуточные и анкерные опоры
3 ОПОРЫ ВОЗДУШНЫХ ЛЭП 3.1 КЛАССИФИКАЦИЯ И ХАРАКТЕРИСТИКА ОПОР Классификация по назначению Угловые опоры Транспозиционные опоры Ответвительные опоры Переходные опоры

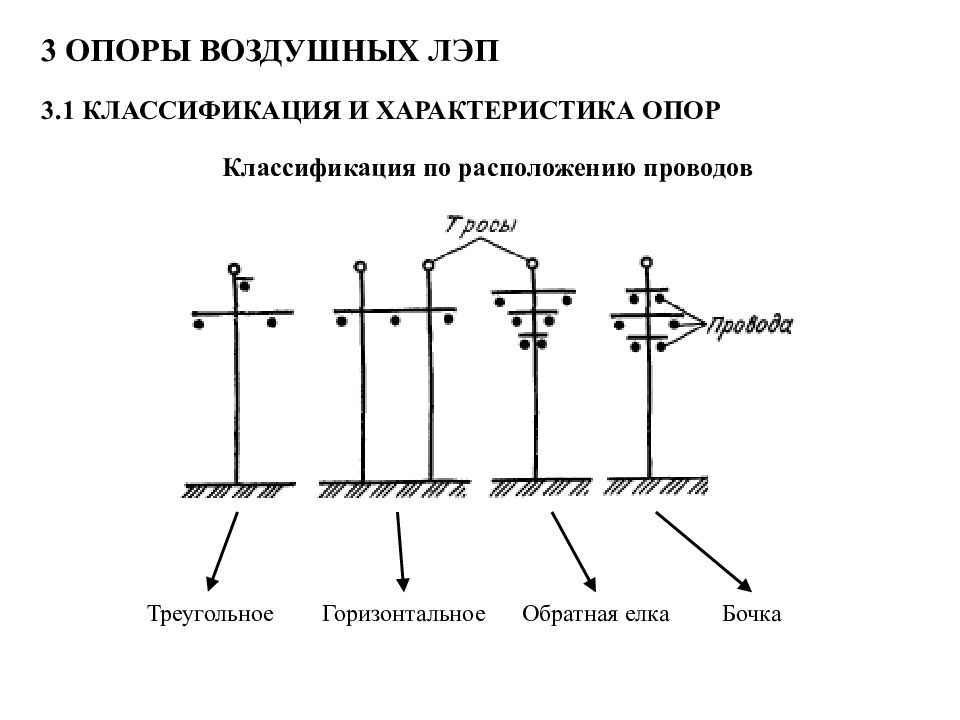

3 ОПОРЫ ВОЗДУШНЫХ ЛЭП 3.1 КЛАССИФИКАЦИЯ И ХАРАКТЕРИСТИКА ОПОР Классификация по расположению проводов Треугольное Горизонтальное Обратная елка Бочка
3 ОПОРЫ ВОЗДУШНЫХ ЛЭП 3.1 КЛАССИФИКАЦИЯ И ХАРАКТЕРИСТИКА ОПОР Классификация по количеству цепей на опоре Одноцепные Двухцепные Многоцепные
3 ОПОРЫ ВОЗДУШНЫХ ЛЭП 3.1 КЛАССИФИКАЦИЯ И ХАРАКТЕРИСТИКА ОПОР Классификация по конструкции Одностоечные Портальные Опоры с оттяжками Свободностоящие
3 ОПОРЫ ВОЗДУШНЫХ ЛЭП 3.1 КЛАССИФИКАЦИЯ И ХАРАКТЕРИСТИКА ОПОР Классификация по характеру основания Узкобазые Широкобазые

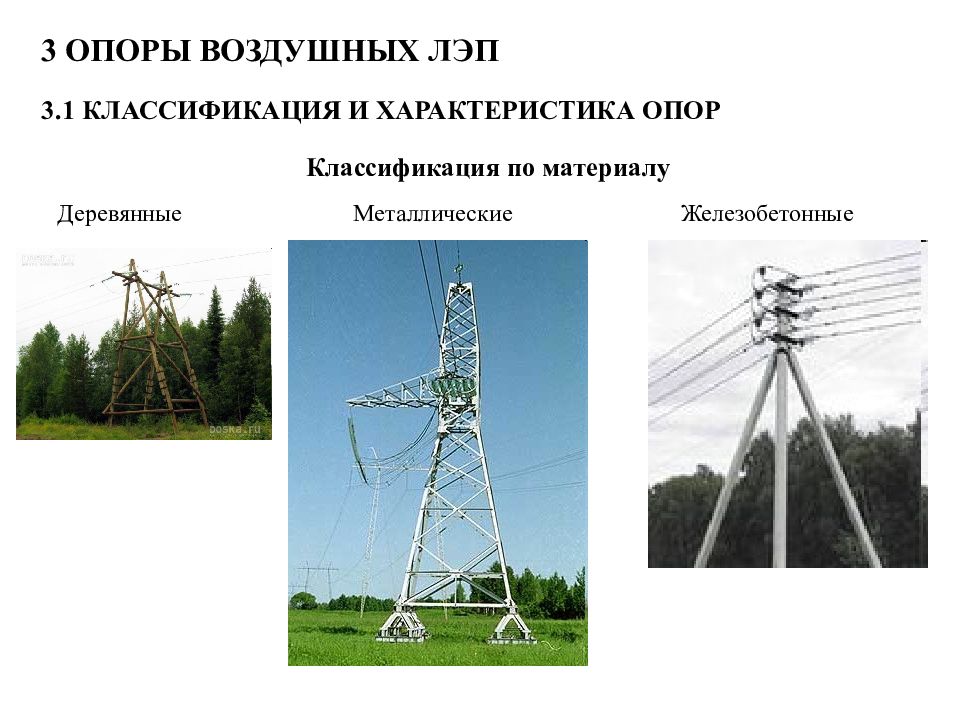

3 ОПОРЫ ВОЗДУШНЫХ ЛЭП 3.1 КЛАССИФИКАЦИЯ И ХАРАКТЕРИСТИКА ОПОР Классификация по материалу Деревянные Металлические Железобетонные
3 ОПОРЫ ВОЗДУШНЫХ ЛЭП 3.2 ДЕРЕВЯННЫЕ ОПОРЫ Основные типы опор Одностоечная промежуточная опора с треугольным расположением проводов. Нога опоры состоит из стойки 3 и пасынка 1. Пасынок соединяют со стойкой двумя бандажами 2 из стальной проволоки. Пасынки могут быть деревянными и железобетонными.
3 ОПОРЫ ВОЗДУШНЫХ ЛЭП 3.2 ДЕРЕВЯННЫЕ ОПОРЫ Основные типы опор Промежуточная опора для ВЛ 35-110 кВ представляет собой портал, имеющий две стойки с ветровыми связями 8 (раскосы) и горизонтальную траверсу 4.

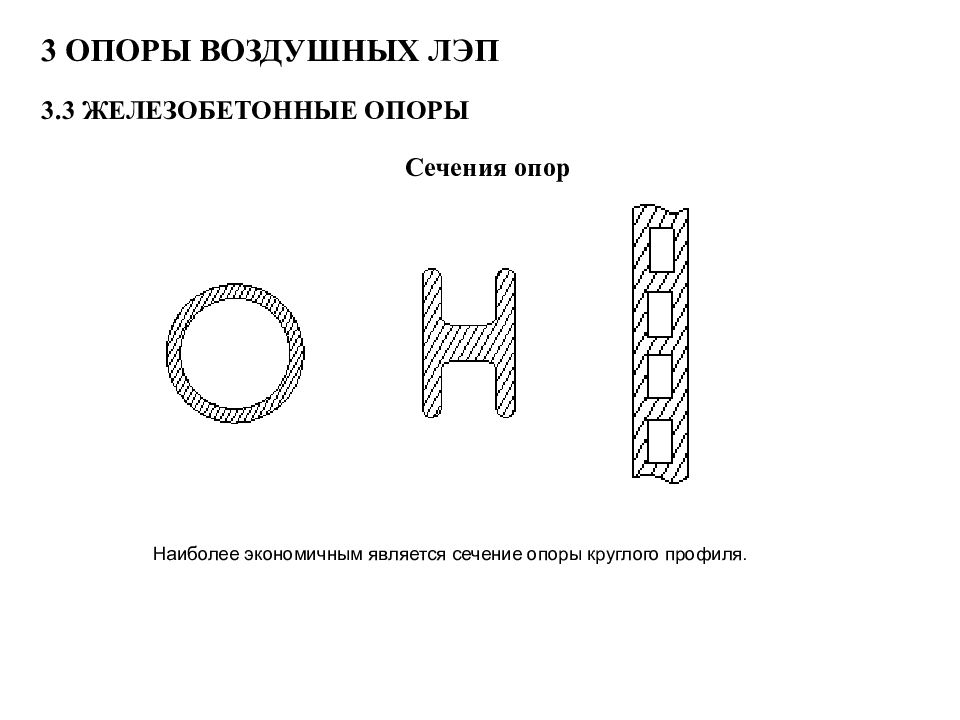

3 ОПОРЫ ВОЗДУШНЫХ ЛЭП 3.3 ЖЕЛЕЗОБЕТОННЫЕ ОПОРЫ Сечения опор Наиболее экономичным является сечение опоры круглого профиля.

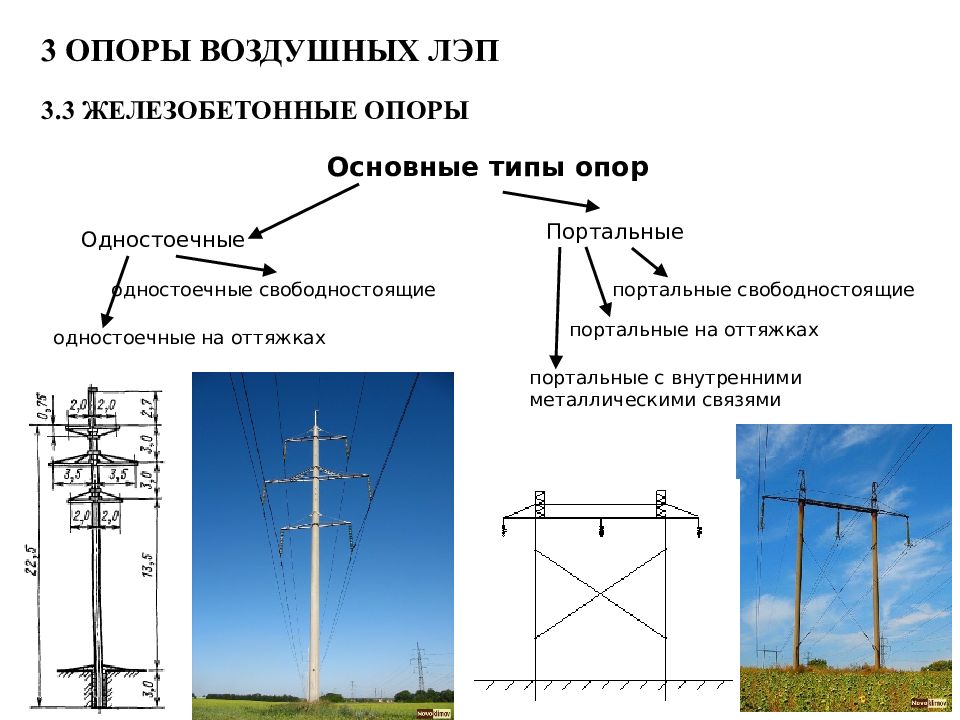

3 ОПОРЫ ВОЗДУШНЫХ ЛЭП 3.3 ЖЕЛЕЗОБЕТОННЫЕ ОПОРЫ Основные типы опор одностоечные свободностоящие одностоечные на оттяжках Одностоечные Портальные портальные свободностоящие портальные на оттяжках портальные с внутренними металлическими связями
3 ОПОРЫ ВОЗДУШНЫХ ЛЭП 3.4 МЕТАЛЛИЧЕСКИЕ ОПОРЫ Основные типы опор одностоечные свободностоящие одностоечные на оттяжках Одностоечные Портальные портальные свободностоящие портальные на оттяжках Промежуточная 220 кВ Анкерная угловая 110 кВ Одноцепная на оттяжках 500 кВ V -образная 1150 кВ

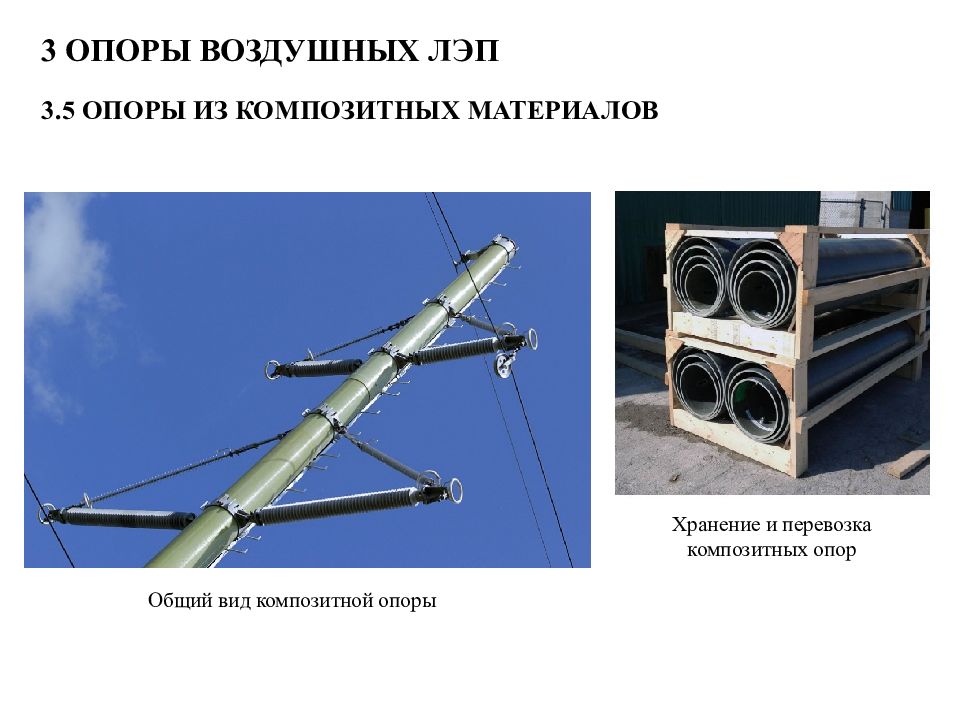

3 ОПОРЫ ВОЗДУШНЫХ ЛЭП 3.5 ОПОРЫ ИЗ КОМПОЗИТНЫХ МАТЕРИАЛОВ Хранение и перевозка композитных опор Общий вид композитной опоры
3 ОПОРЫ ВОЗДУШНЫХ ЛЭП 3.5 ОПОРЫ ИЗ КОМПОЗИТНЫХ МАТЕРИАЛОВ Проекты ЛЭП с опорами из композитных материалов Установка опор из композитных материалов

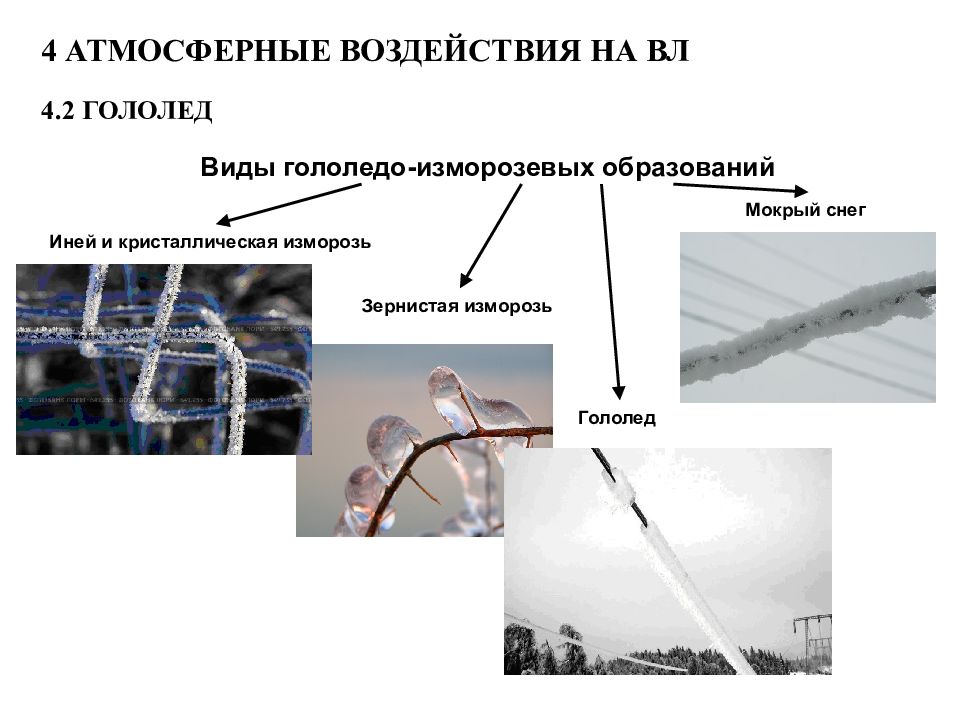

4 АТМОСФЕРНЫЕ ВОЗДЕЙСТВИЯ НА ВЛ 4.2 ГОЛОЛЕД Виды гололедо-изморозевых образований Иней и кристаллическая изморозь Зернистая изморозь Гололед Мокрый снег

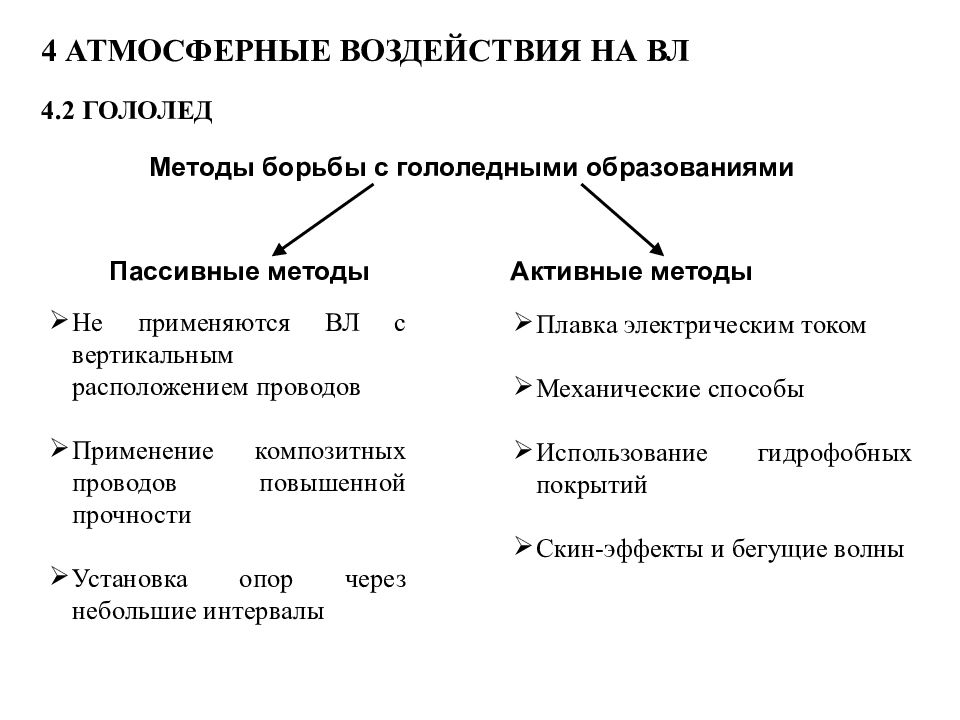

4 АТМОСФЕРНЫЕ ВОЗДЕЙСТВИЯ НА ВЛ 4.2 ГОЛОЛЕД Методы борьбы с гололедными образованиями Плавка электрическим током Механические способы Использование гидрофобных покрытий Скин-эффекты и бегущие волны Пассивные методы Активные методы Не применяются ВЛ с вертикальным расположением проводов Применение композитных проводов повышенной прочности Установка опор через небольшие интервалы
4 АТМОСФЕРНЫЕ ВОЗДЕЙСТВИЯ НА ВЛ 4.2 ГОЛОЛЕД Плавка гололеда электрическим током Схема плавки гололеда переменным током искусственного короткого замыкания Принципиальная схема плавки гололеда выпрямленным током

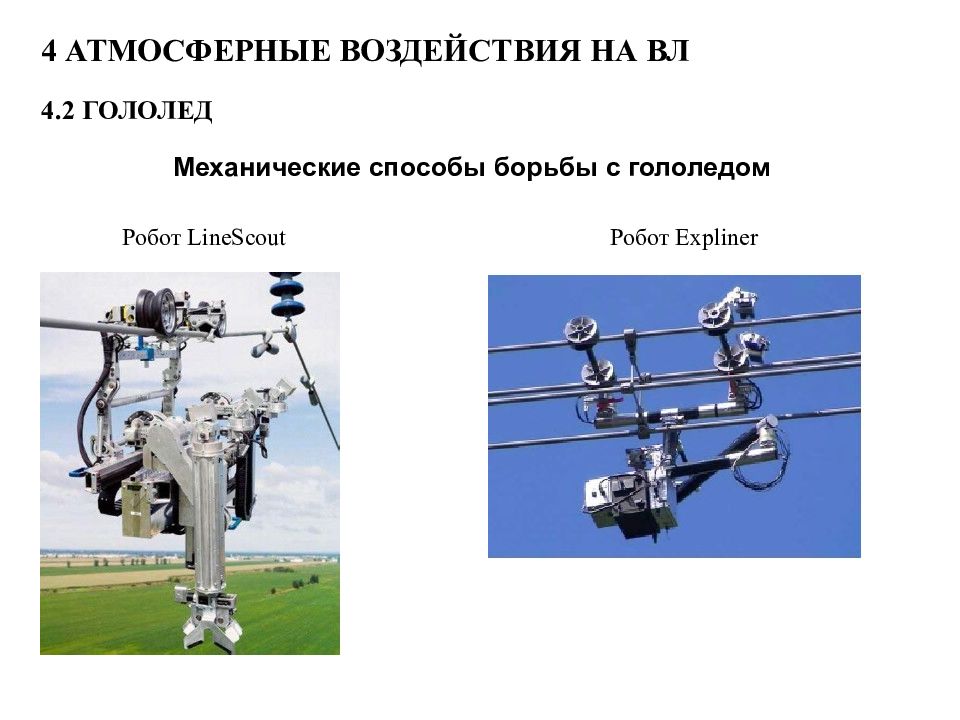

4 АТМОСФЕРНЫЕ ВОЗДЕЙСТВИЯ НА ВЛ 4.2 ГОЛОЛЕД Механические способы борьбы с гололедом Робот LineScout Робот Expliner

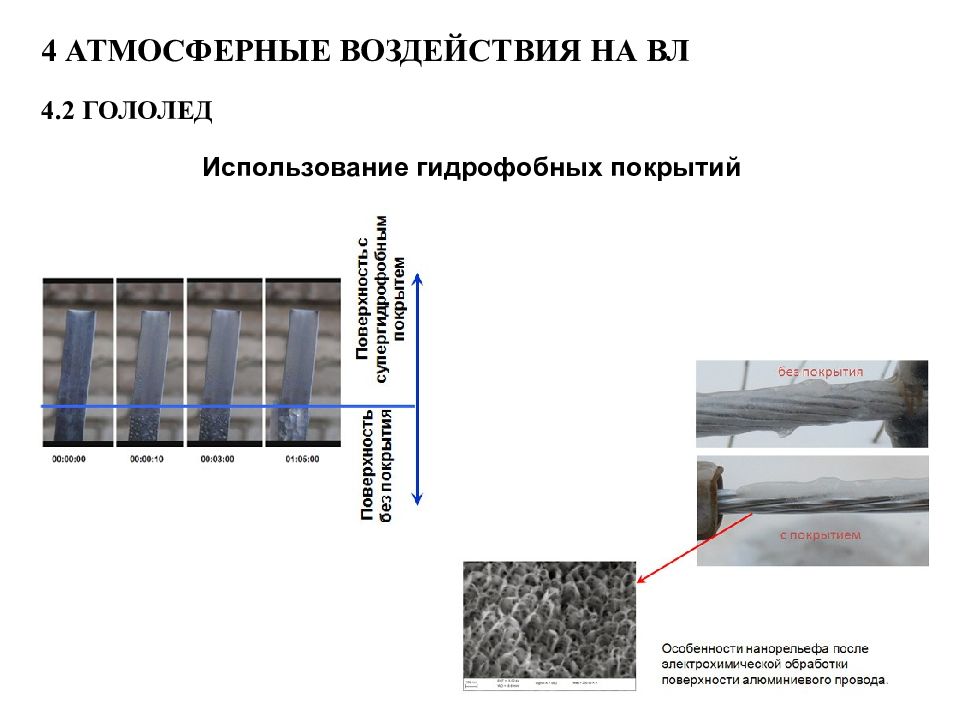

4 АТМОСФЕРНЫЕ ВОЗДЕЙСТВИЯ НА ВЛ 4.2 ГОЛОЛЕД Использование гидрофобных покрытий

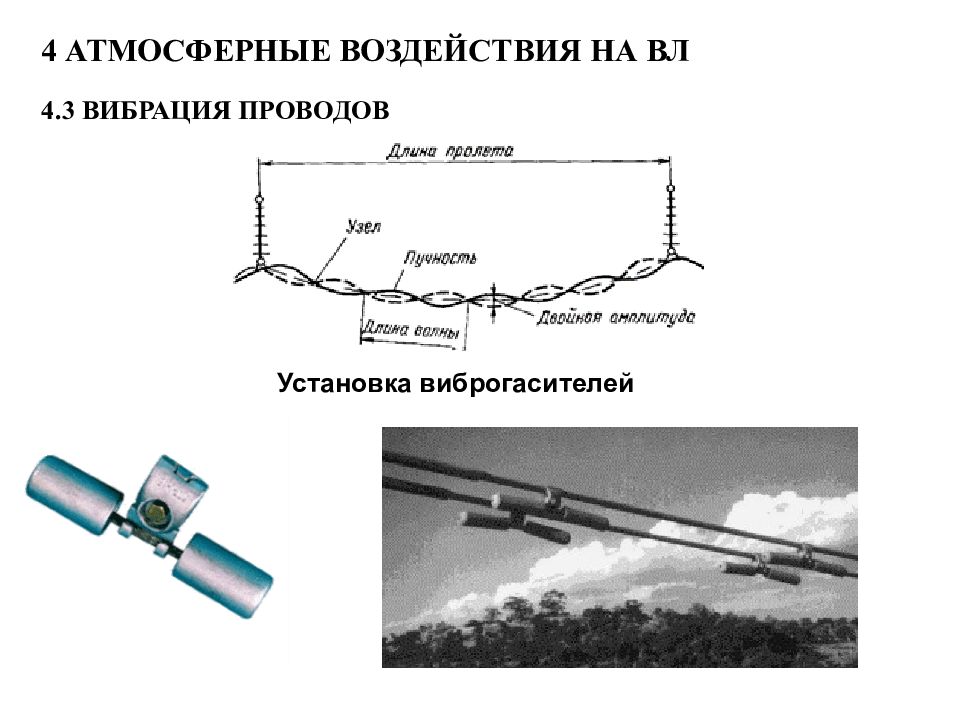

4 АТМОСФЕРНЫЕ ВОЗДЕЙСТВИЯ НА ВЛ 4.3 ВИБРАЦИЯ ПРОВОДОВ Установка виброгасителей

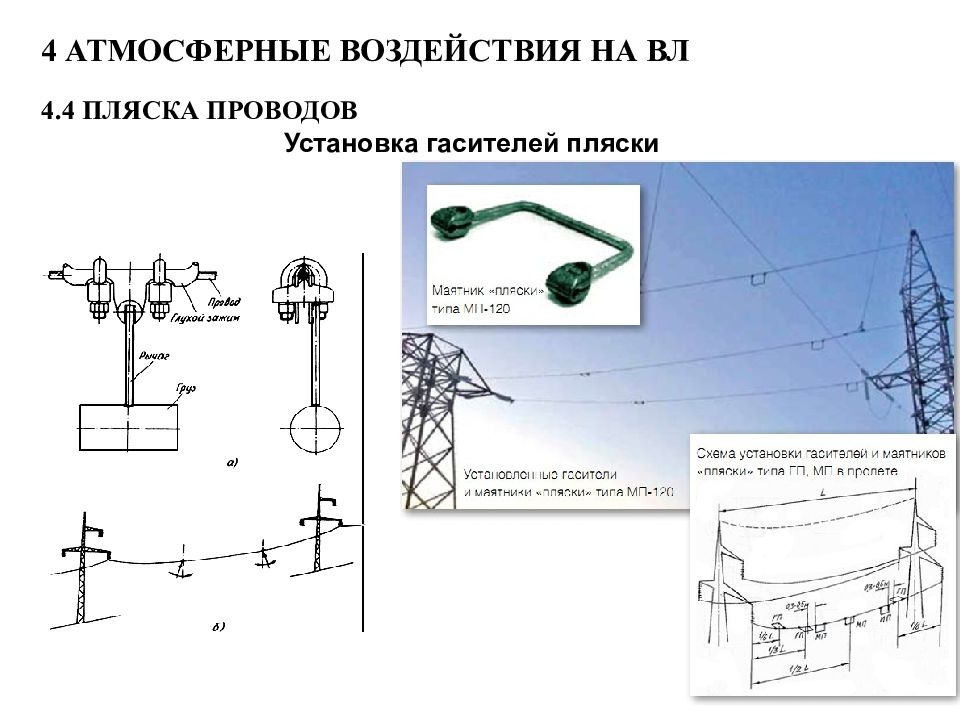

4 АТМОСФЕРНЫЕ ВОЗДЕЙСТВИЯ НА ВЛ 4.4 ПЛЯСКА ПРОВОДОВ Установка гасителей пляски

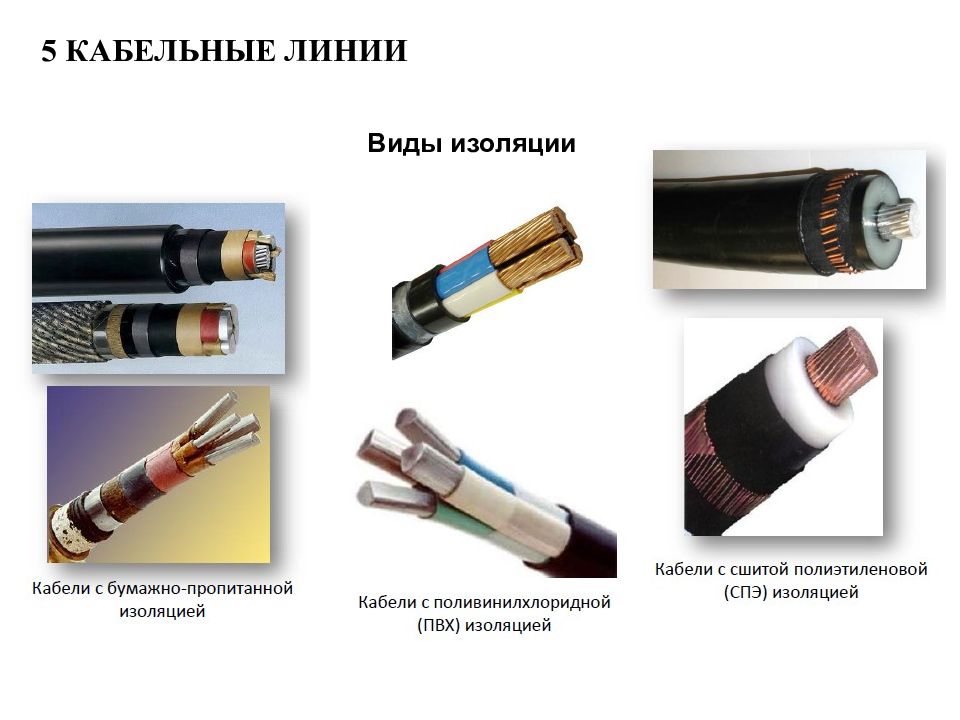

5 КАБЕЛЬНЫЕ ЛИНИИ Виды изоляции
5 КАБЕЛЬНЫЕ ЛИНИИ Кабели с СПЭ-изоляцией
5 КАБЕЛЬНЫЕ ЛИНИИ Кабели высокого напряжения

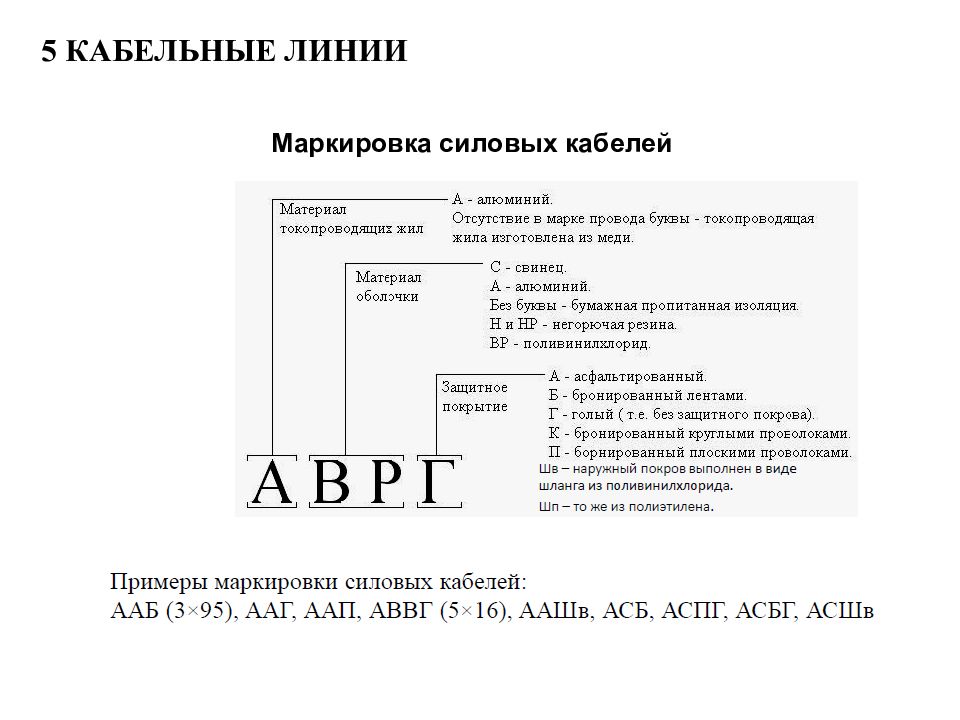

5 КАБЕЛЬНЫЕ ЛИНИИ Маркировка силовых кабелей

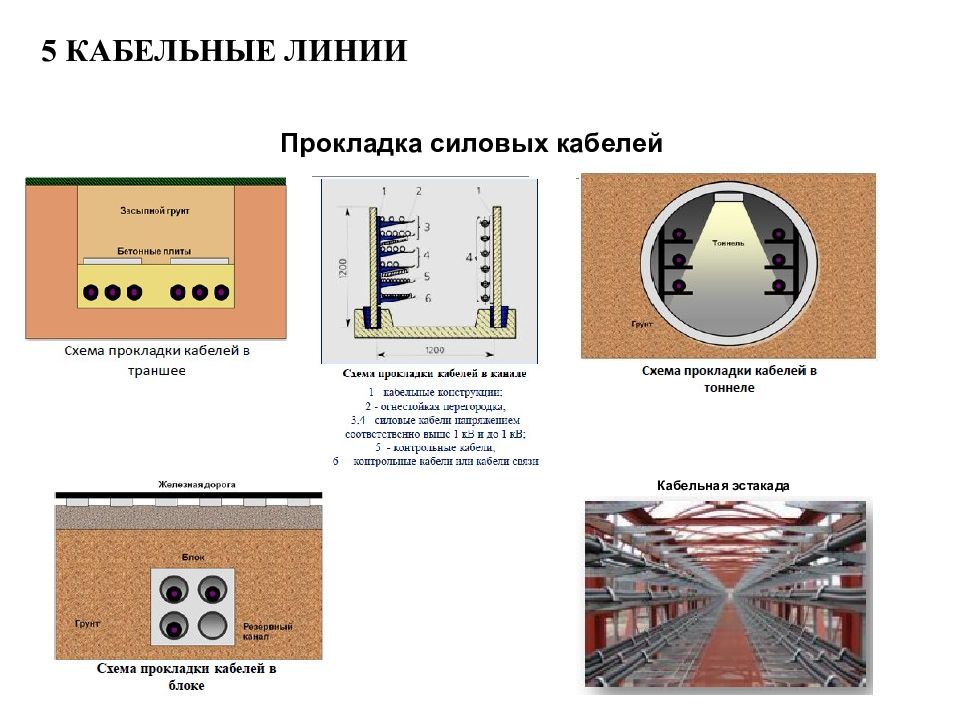

5 КАБЕЛЬНЫЕ ЛИНИИ Прокладка силовых кабелей Кабельная эстакада
