ПЕРЕДАЧА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ НА РАССТОЯНИЯ

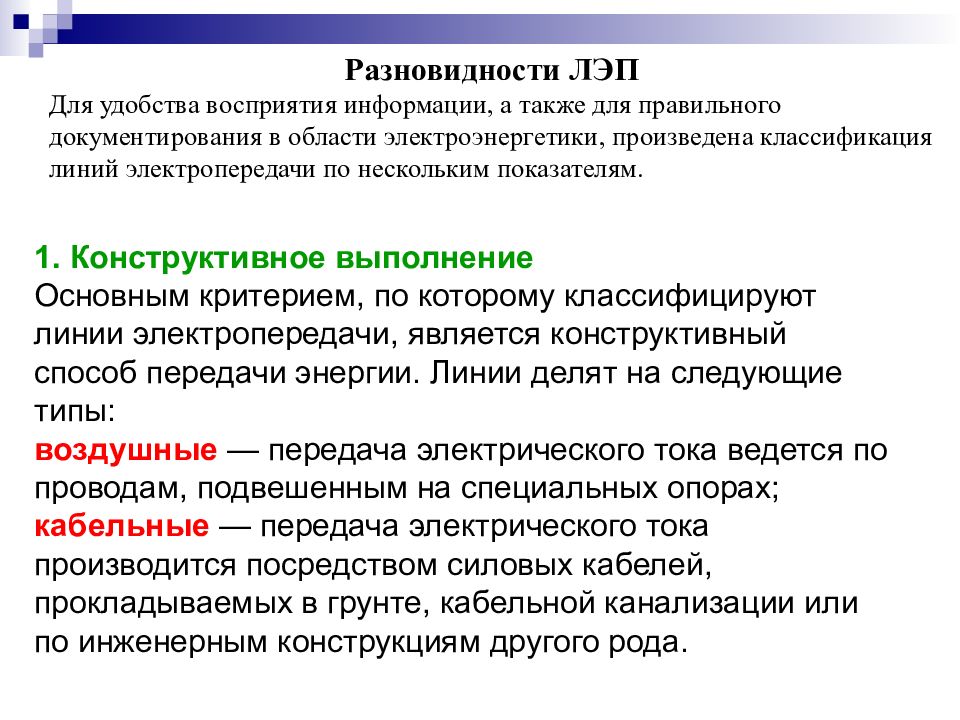

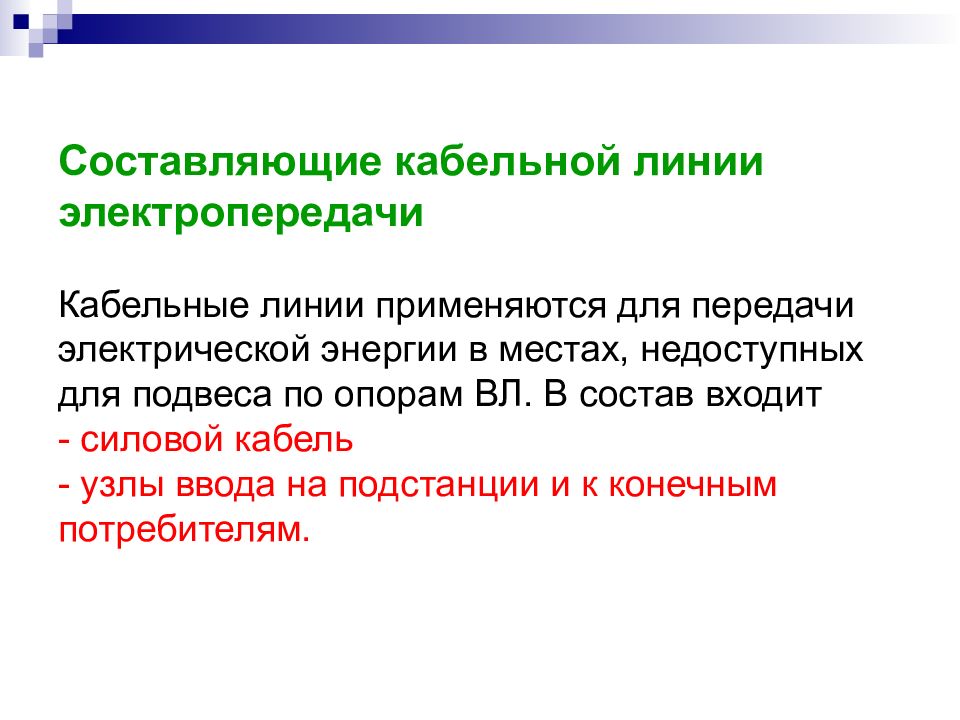

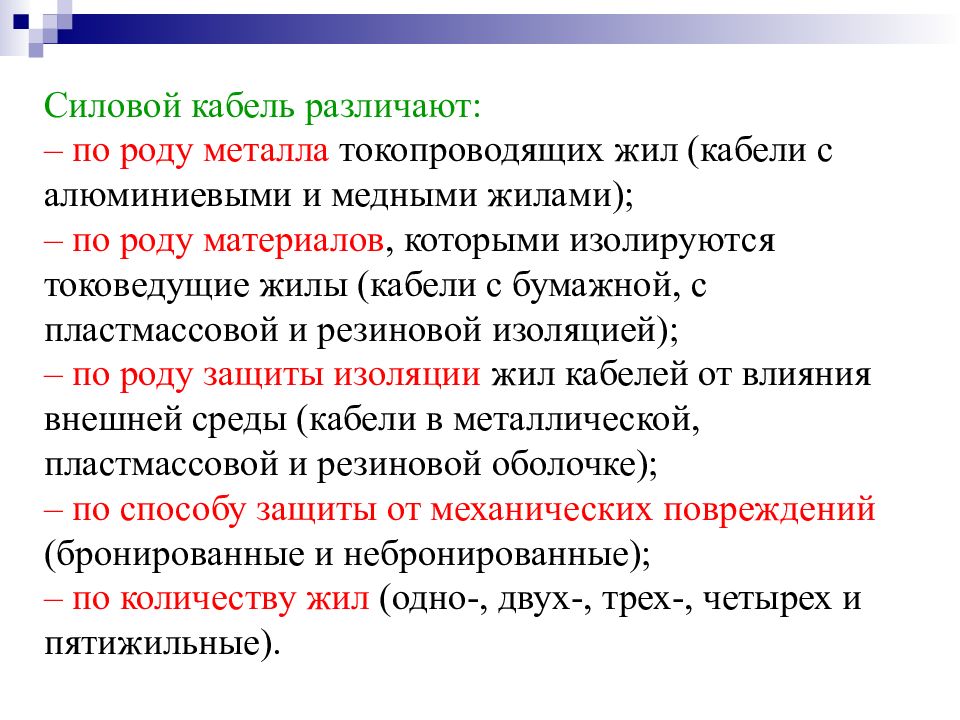

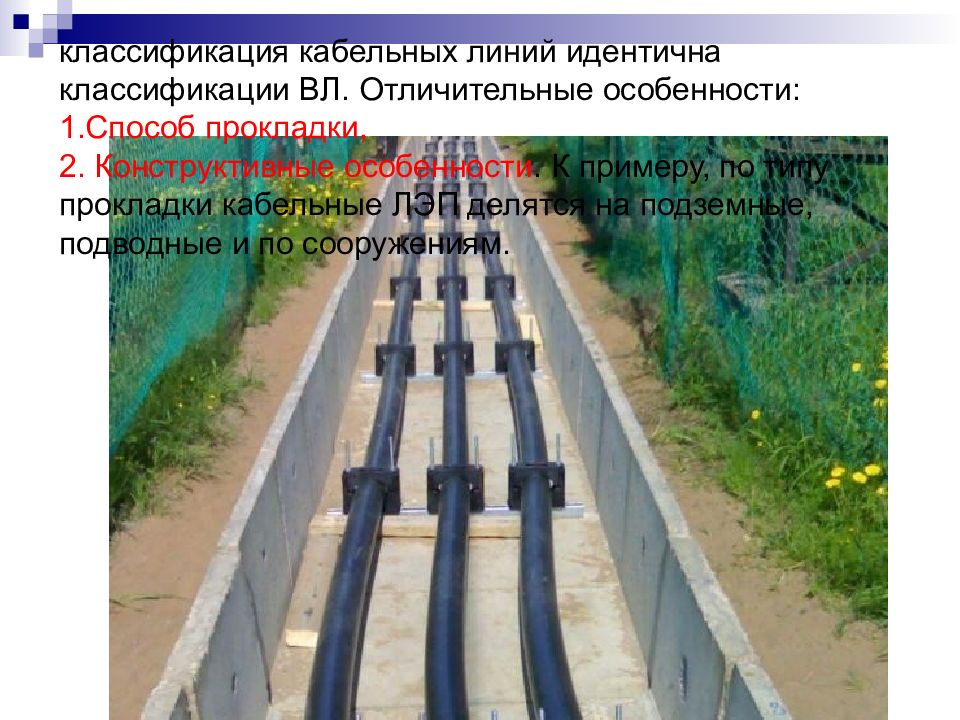

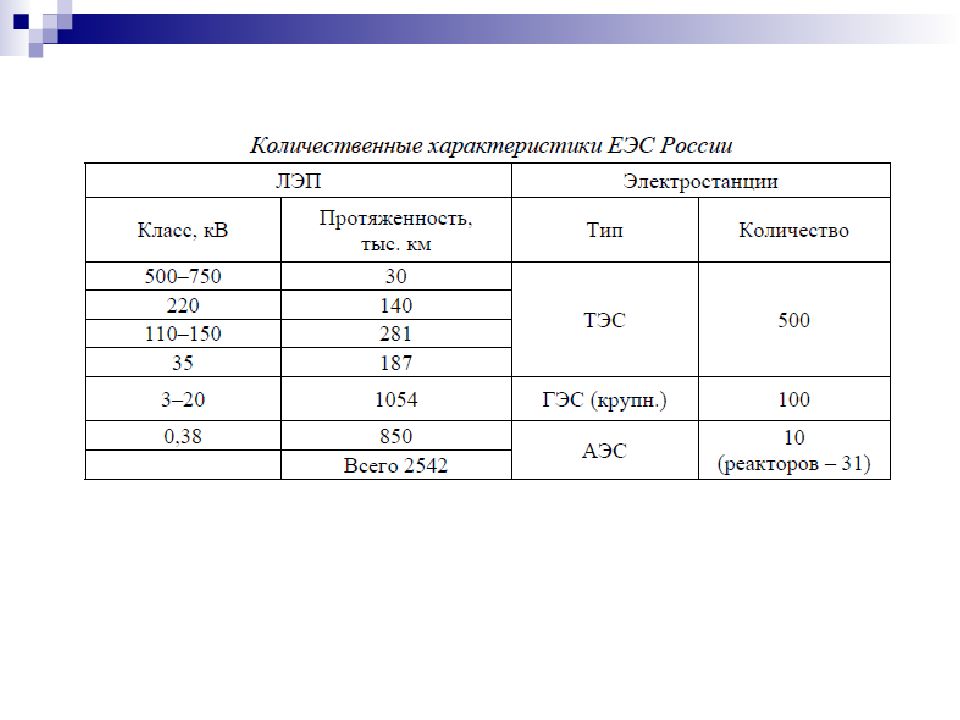

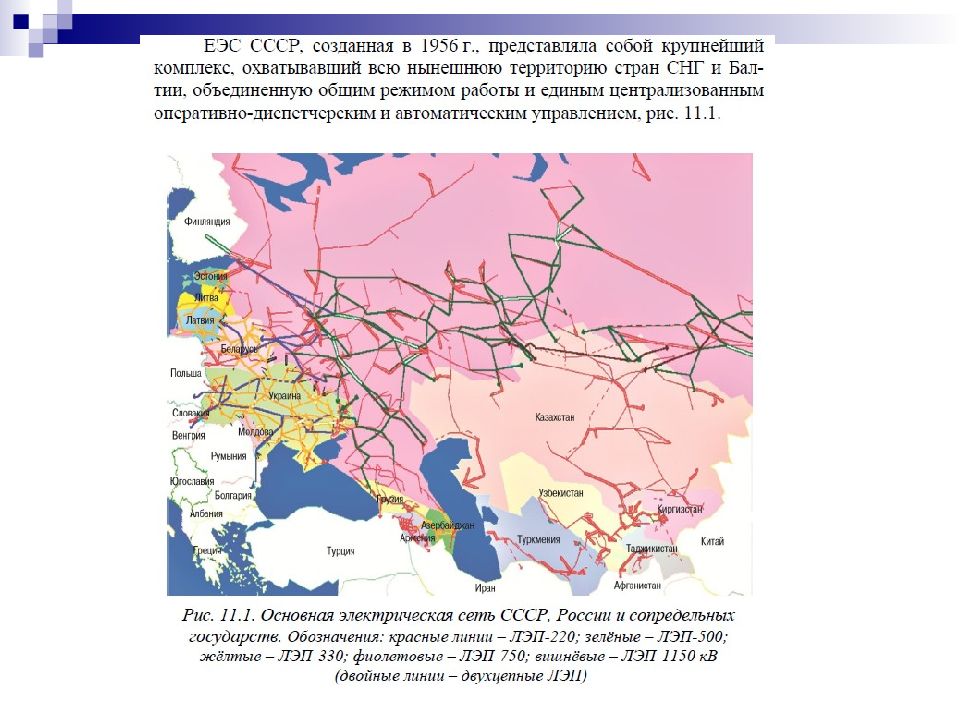

Разновидности ЛЭП Для удобства восприятия информации, а также для правильного документирования в области электроэнергетики, произведена классификация линий электропередачи по нескольким показателям. 1. Конструктивное выполнение Основным критерием, по которому классифицируют линии электропередачи, является конструктивный способ передачи энергии. Линии делят на следующие типы: воздушные — передача электрического тока ведется по проводам, подвешенным на специальных опорах; кабельные — передача электрического тока производится посредством силовых кабелей, прокладываемых в грунте, кабельной канализации или по инженерным конструкциям другого рода.
2. Напряжение линии В зависимости от характеристик сети, протяженности линии, количества потребителей и их потребностей ЛЭП делятся на следующие классы по напряжению: низковольтная (напряжение менее 1 кВ); Среднего напряжения (напряжение в диапазоне от 1 кВ до 35 кВ); Высокого напряжения (напряжение в диапазоне от 110 кВ до 220 кВ); Сверхвысокого напряжения (напряжение в диапазоне от 330 кВ до 750 кВ); Ультравысокого напряжения (напряжение свыше 1000 кВ).

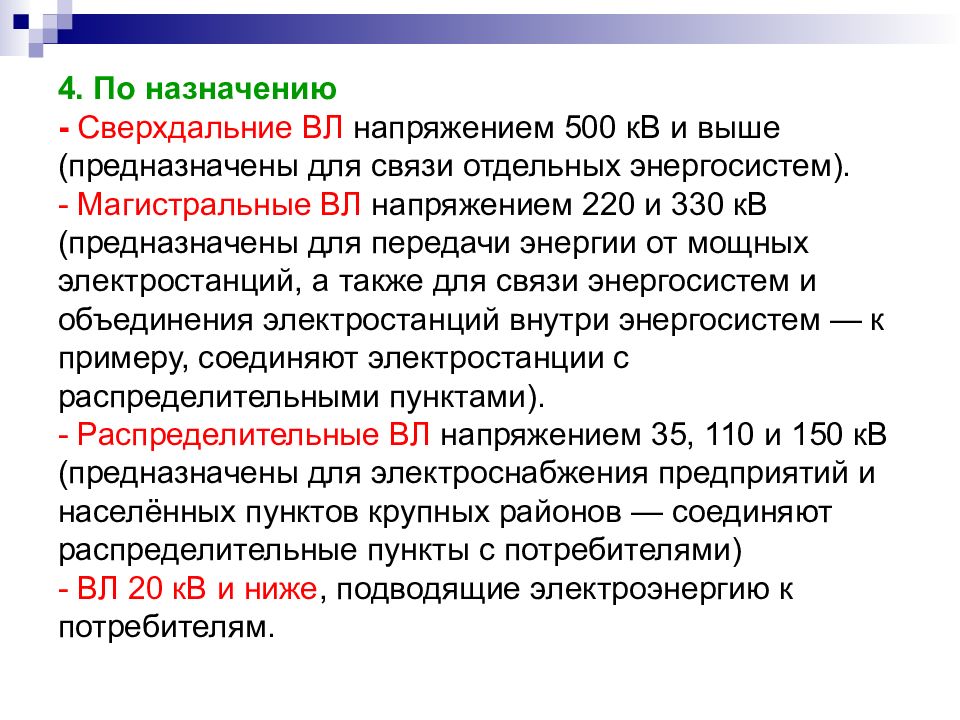

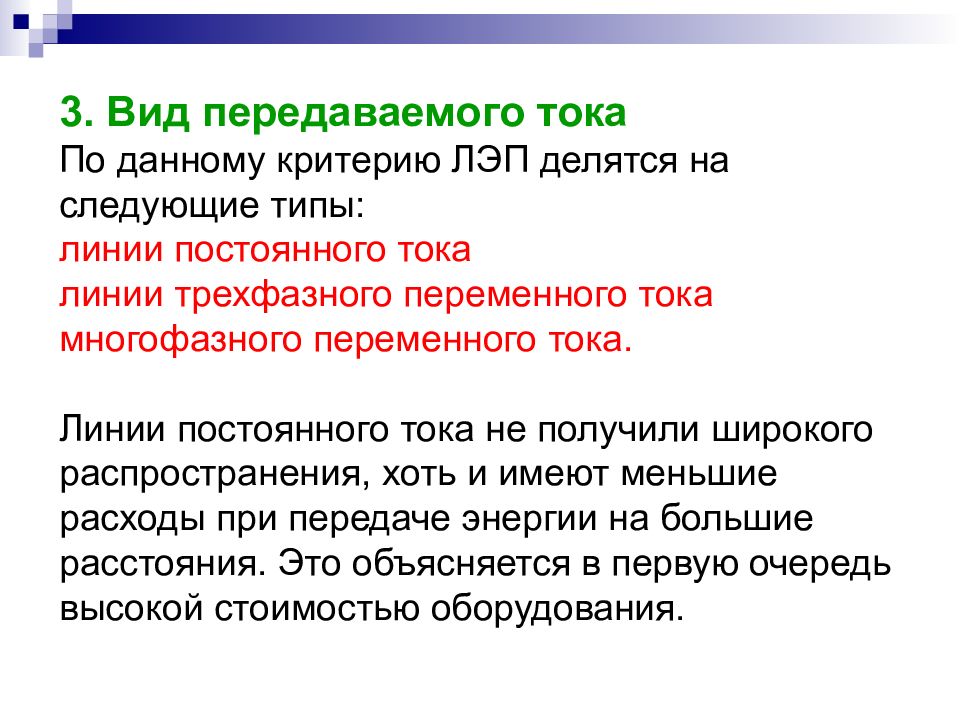

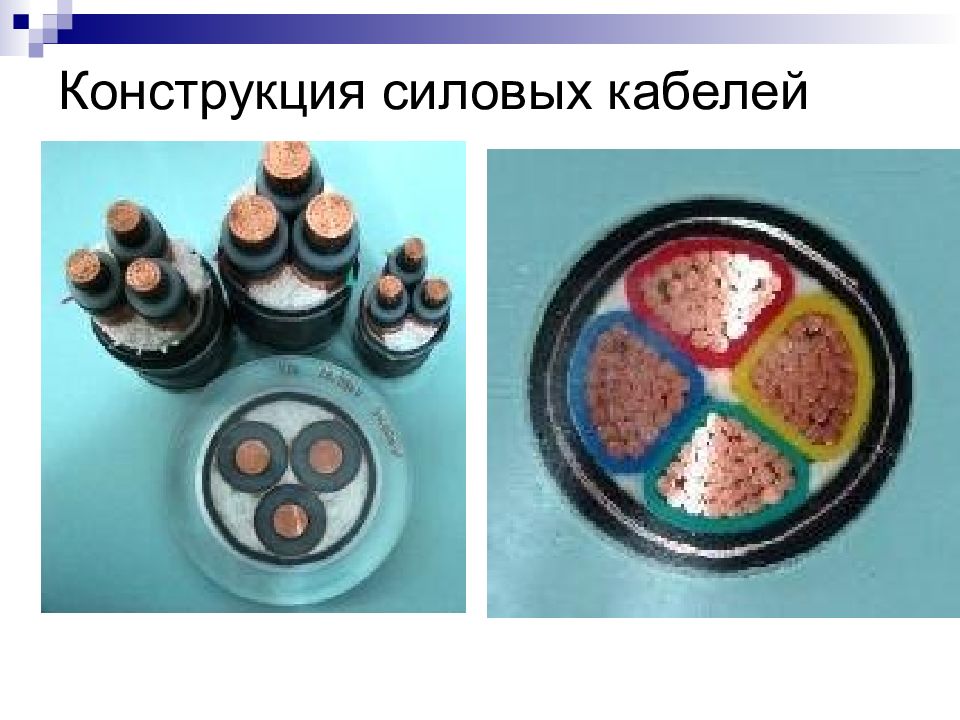

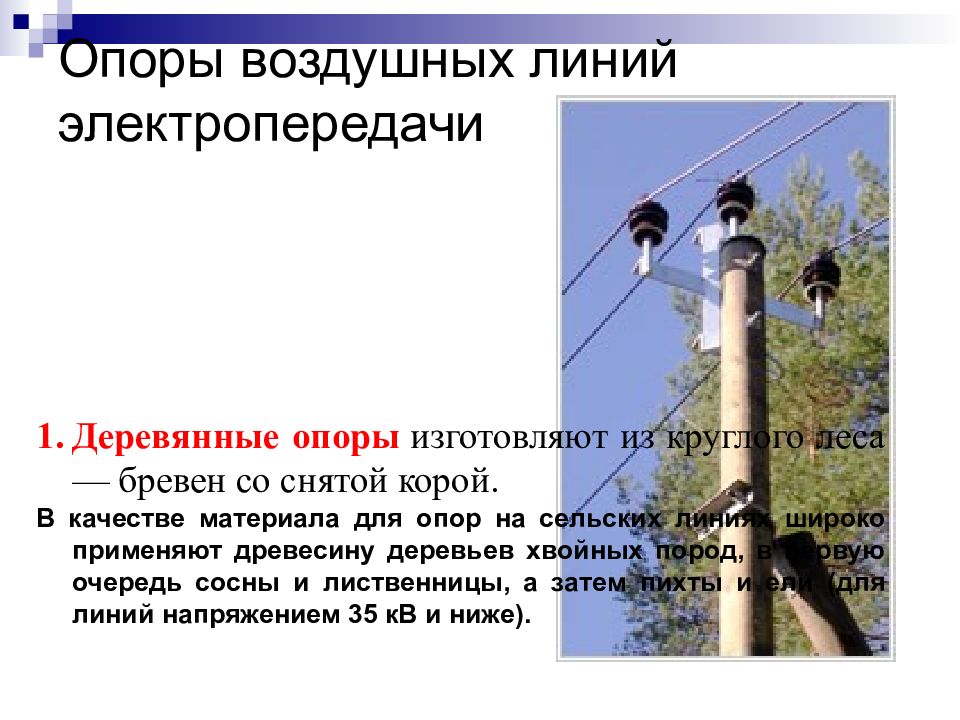

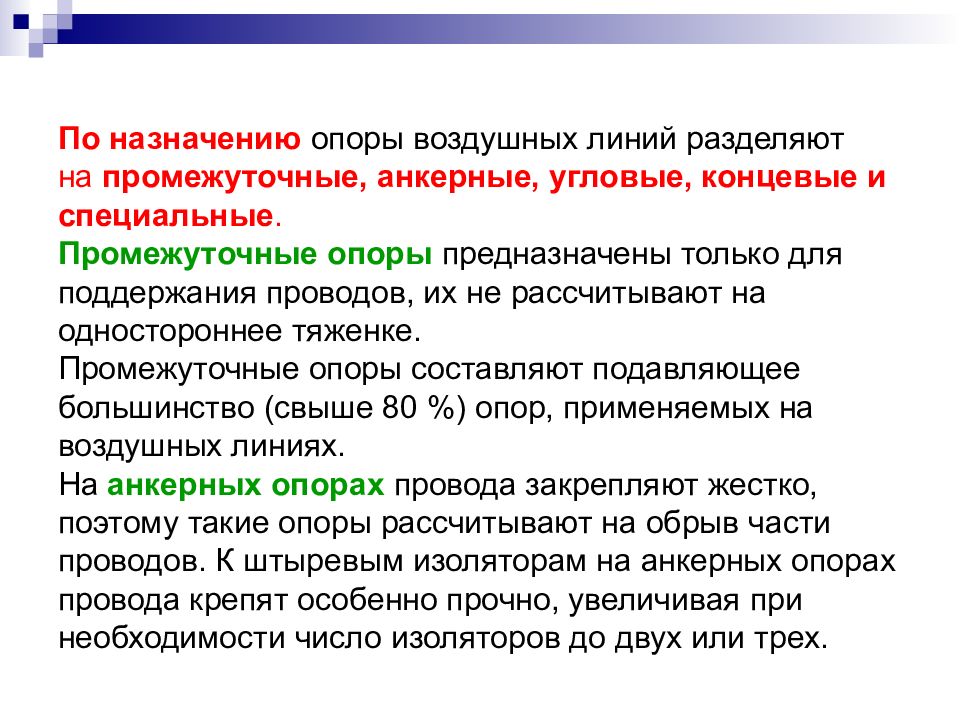

Деревянные опоры изготовляют из круглого леса — бревен со снятой корой. В качестве материала для опор на сельских линиях широко применяют древесину деревьев хвойных пород, в первую очередь сосны и лиственницы, а затем пихты и ели (для линий напряжением 35 кВ и ниже).
Конструктивные параметры ВЛ 35—750 кВ Параметр Номинальное напряжение, кВ 35 110 220 330 500 750 L, м 150—200 170—250 250—350 300-400 350-450 450—750 D мф, м 3,0 4,0 6,5 9,0 12,0 17,5 l г, м 0,7 1,2—1,4 2,2-2,3 3,0-3,2 4,5—4,9 6,7—7,5 H оп, м 10 13—14 22—26 25—30 27—32 30—41 h г, м 6—7 6—7 7—8 7,5—8 8 10—12 N 1 1 1 2 3 4 F, мм 2 50—185 70—240 240-400 240—500 300—500 400, 500 длины промежуточного пролета L при сооружении ВЛ в равнинной местности; расстояния между фазами D мф при их горизонтальном расположении на опоре; длины подвесной гирлянды изоляторов с арматурой l г ; высоты промежуточной опоры H оп ; габарита линии до земли в ненаселенной местности h г ; числа проводов в фазе N ; диапазонов сечений F сталеалюминиевых проводов (их алюминиевой части).

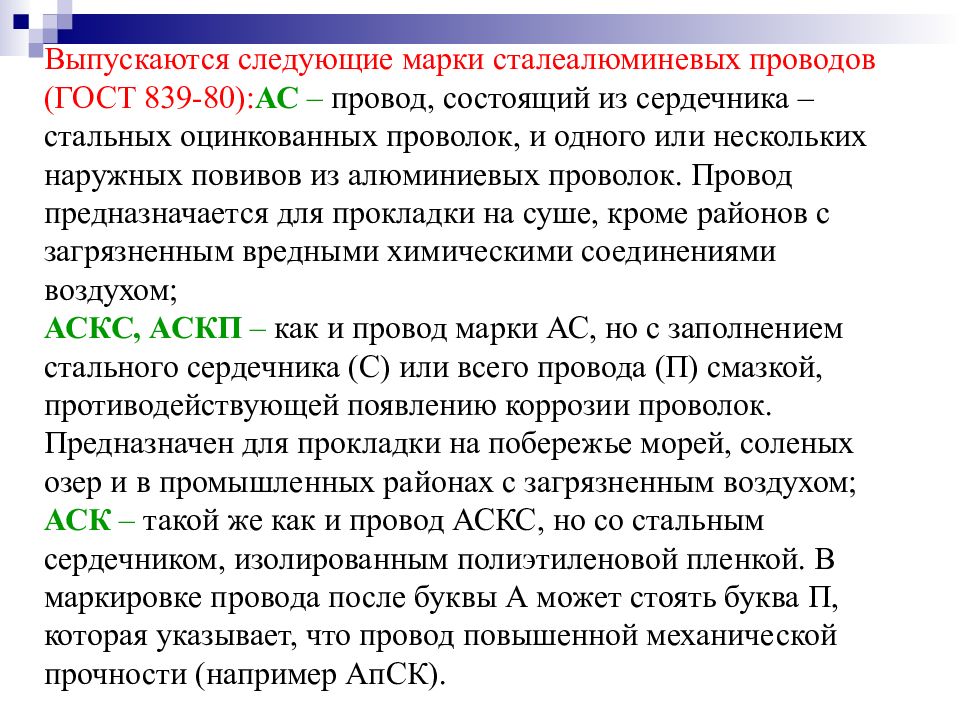

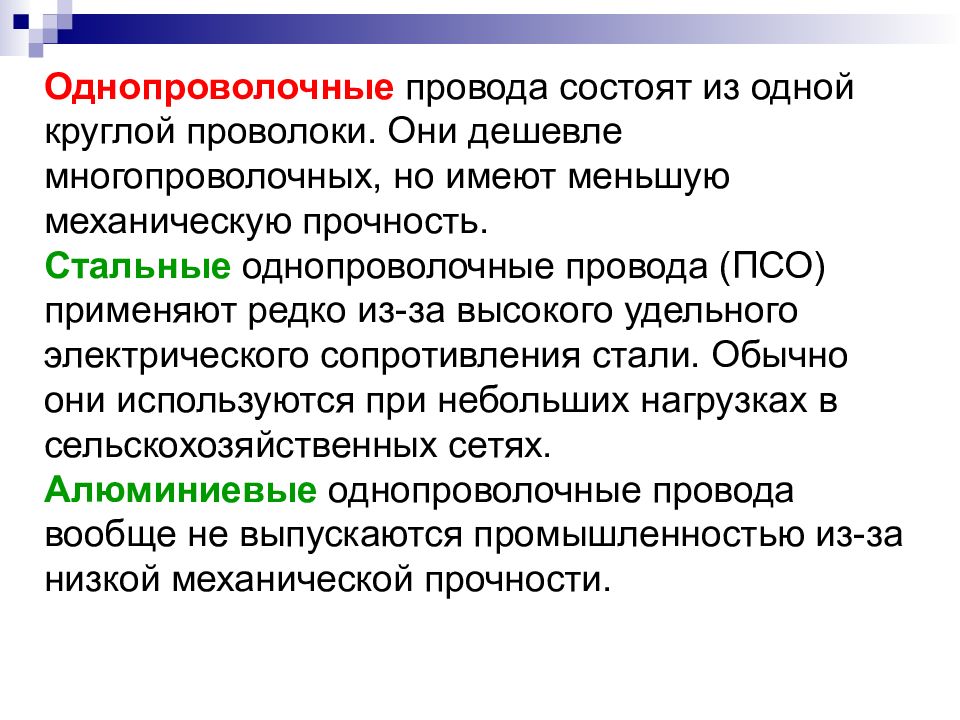

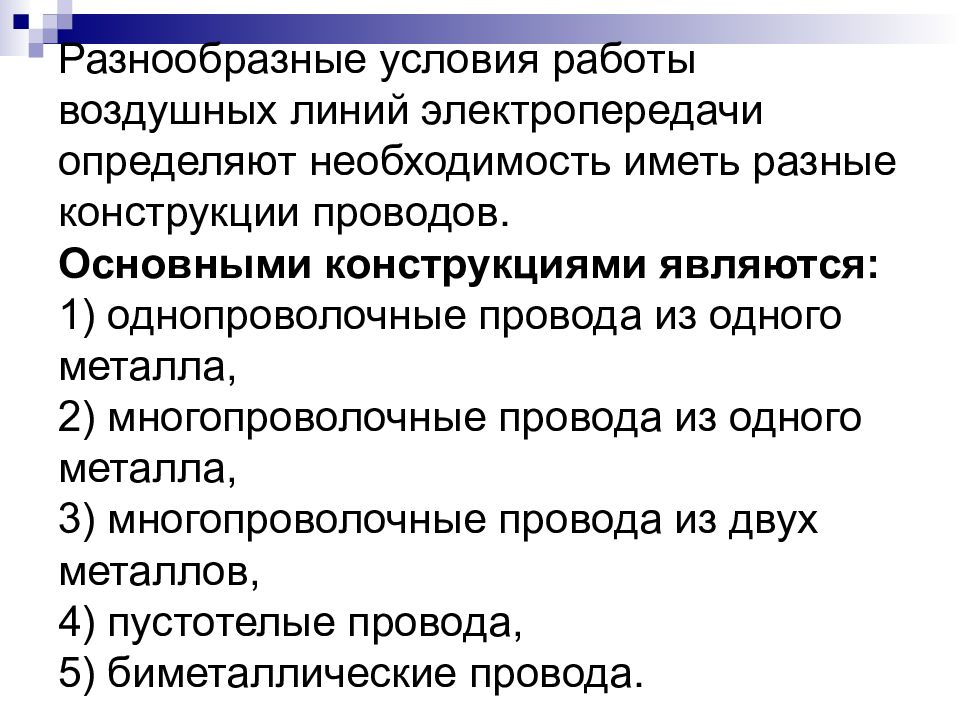

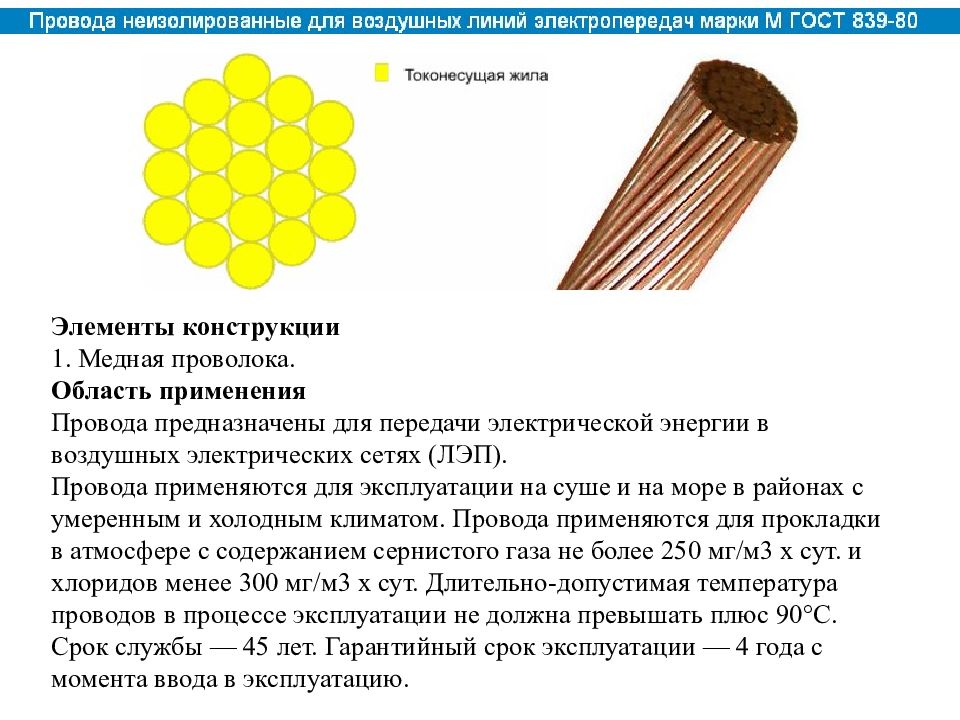

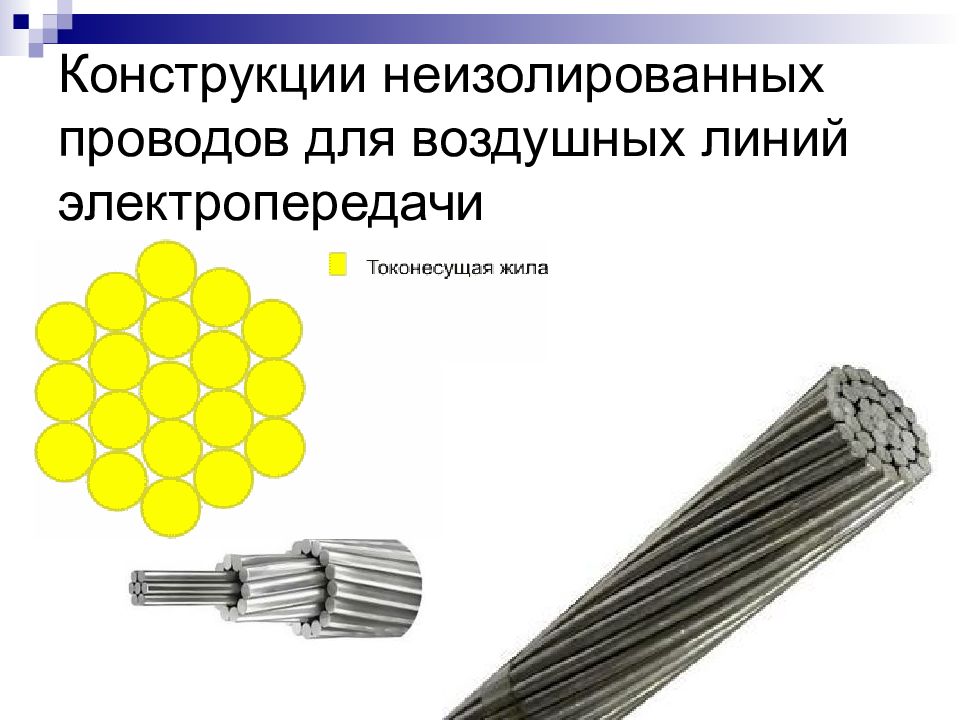

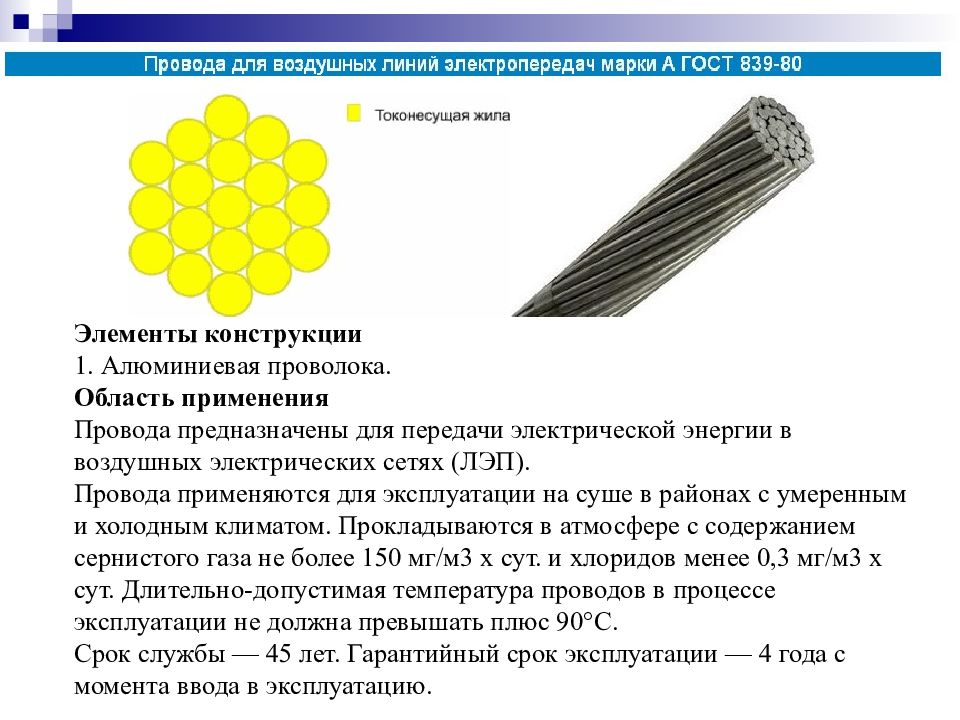

Многопроволочные провода из одного металла: а — 7-проволочный, б — 19-проволочный.

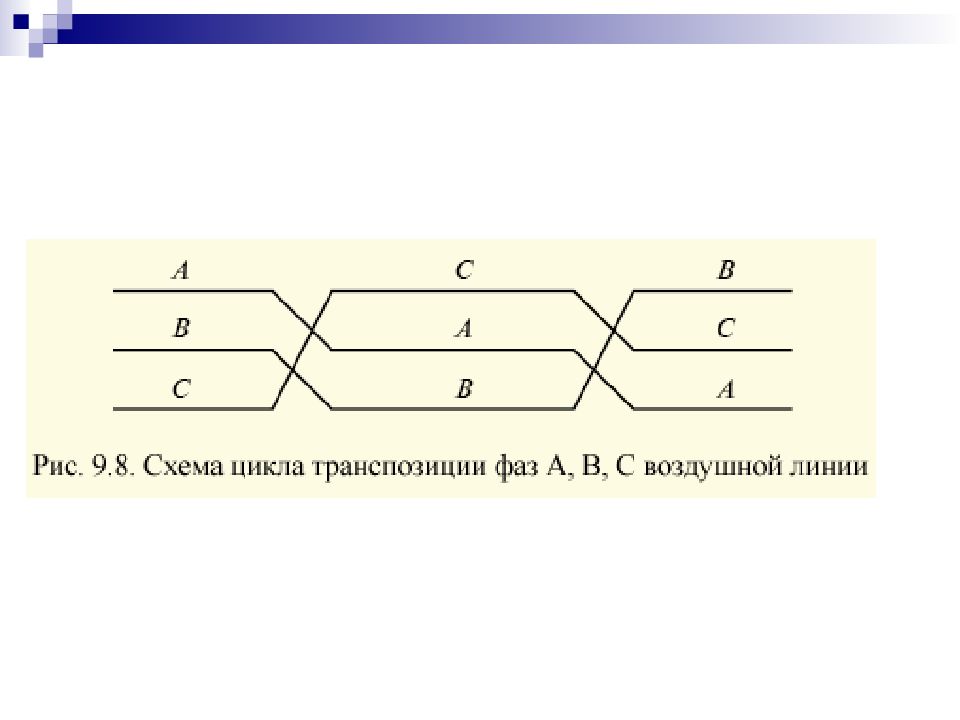

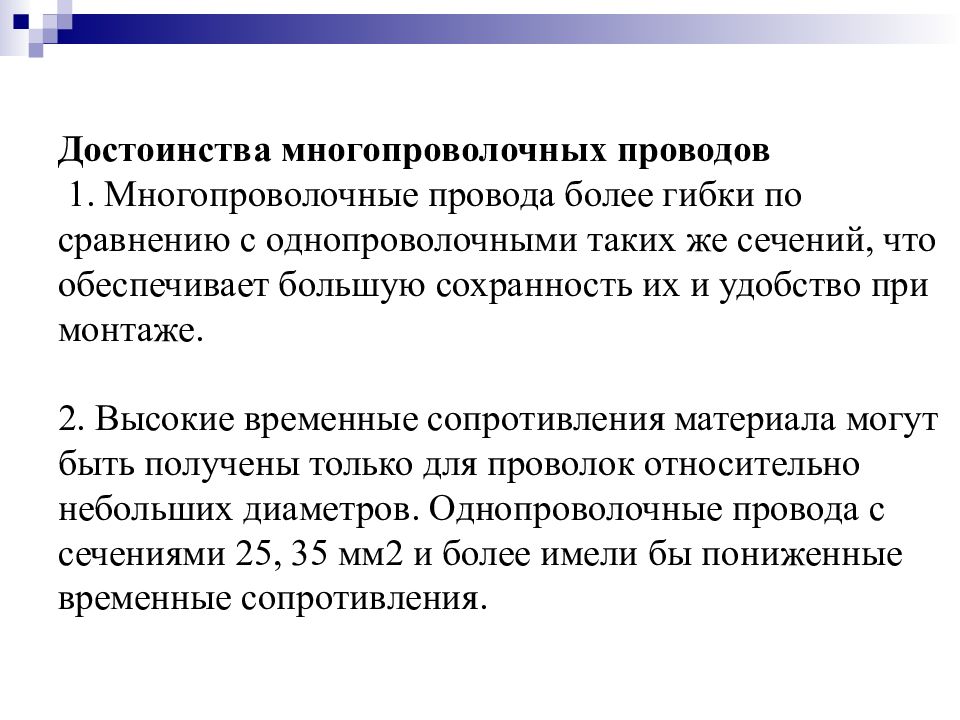

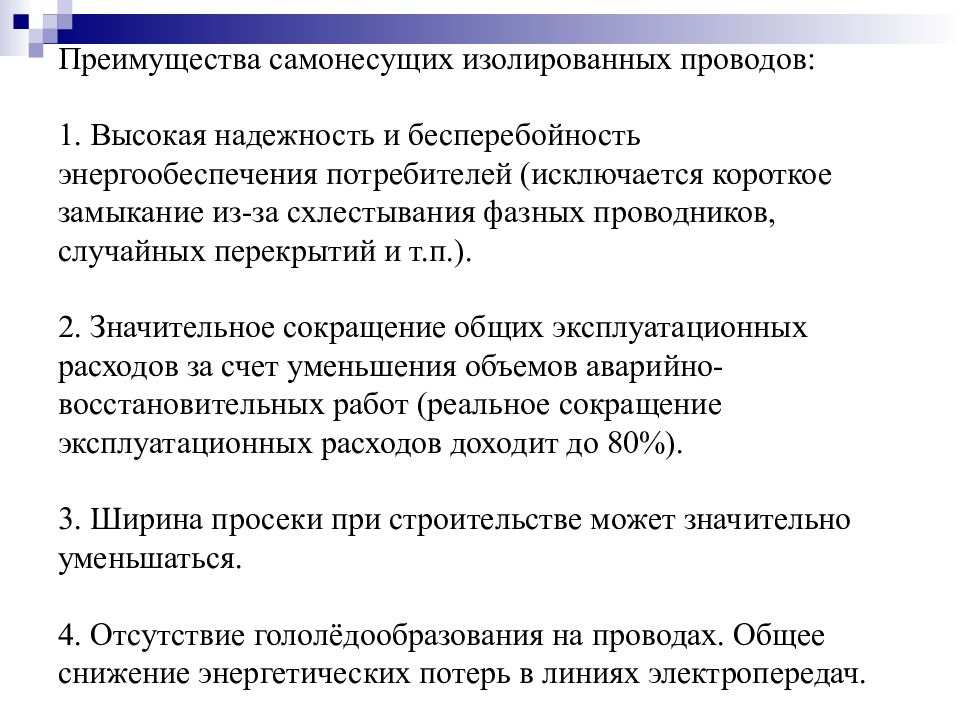

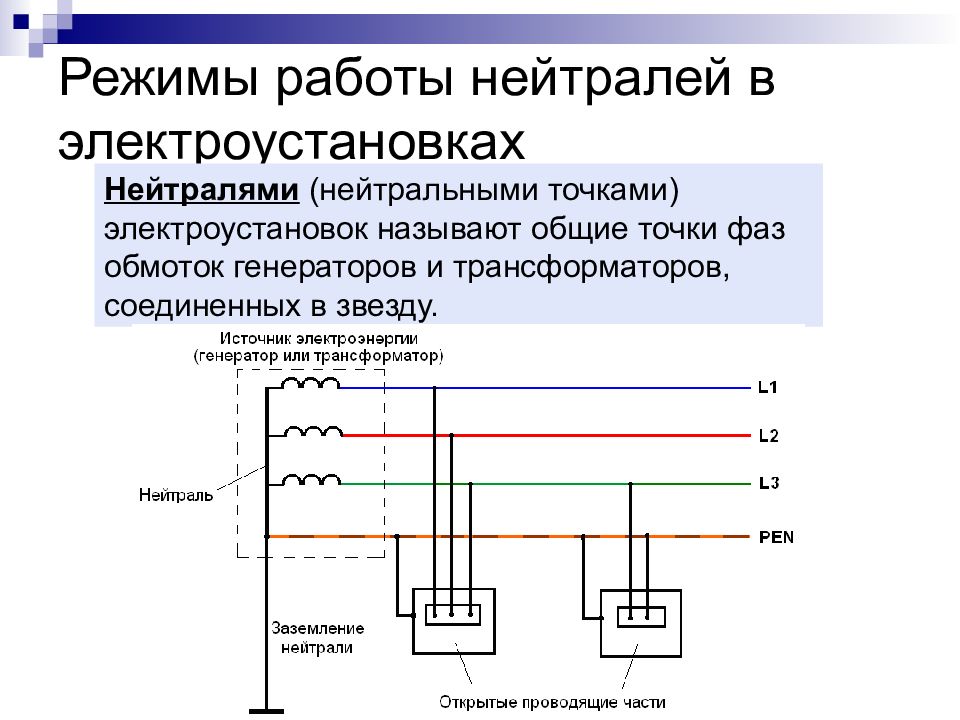

Нейтралями (нейтральными точками) электроустановок называют общие точки фаз обмоток генераторов и трансформаторов, соединенных в звезду.

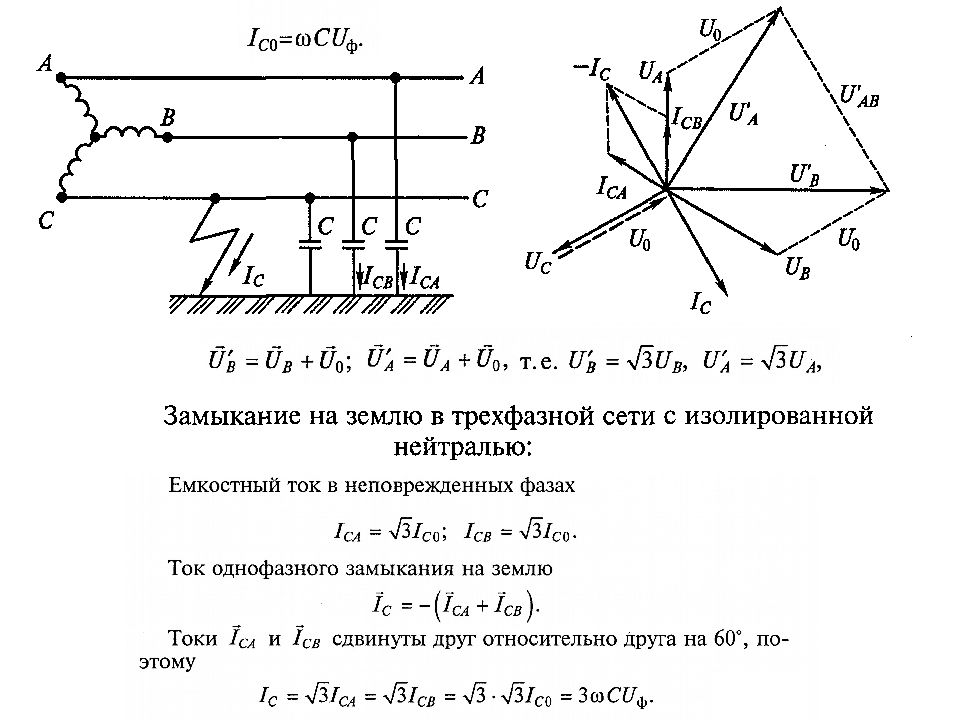

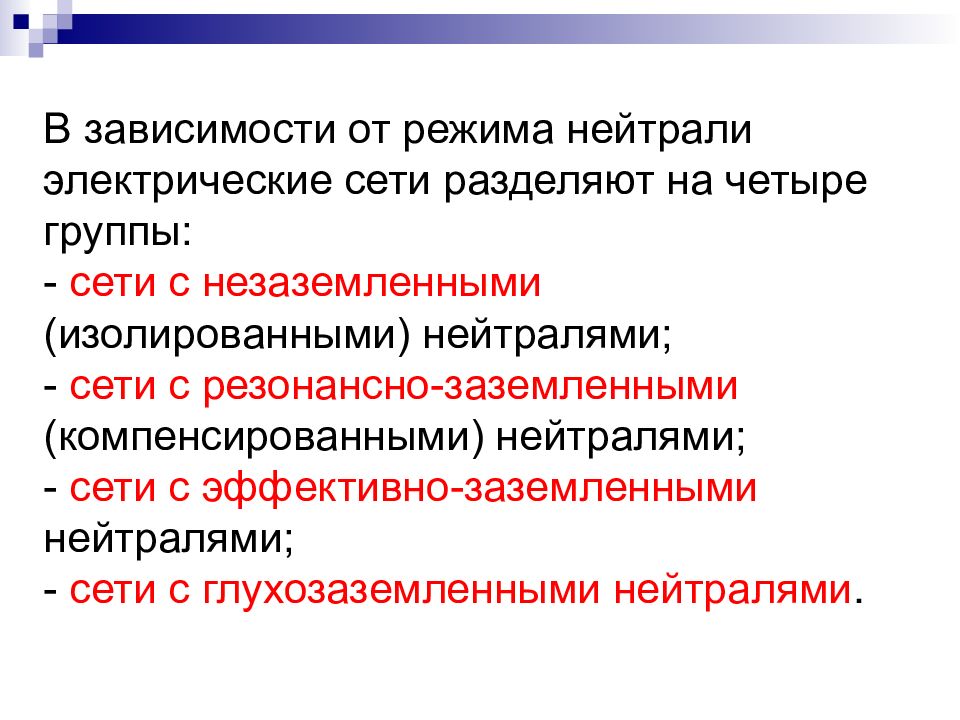

В зависимости от режима нейтрали электрические сети разделяют на четыре группы: - сети с незаземленными (изолированными) нейтралями; - сети с резонансно-заземленными (компенсированными) нейтралями; - сети с эффективно-заземленными нейтралями; - сети с глухозаземленными нейтралями.

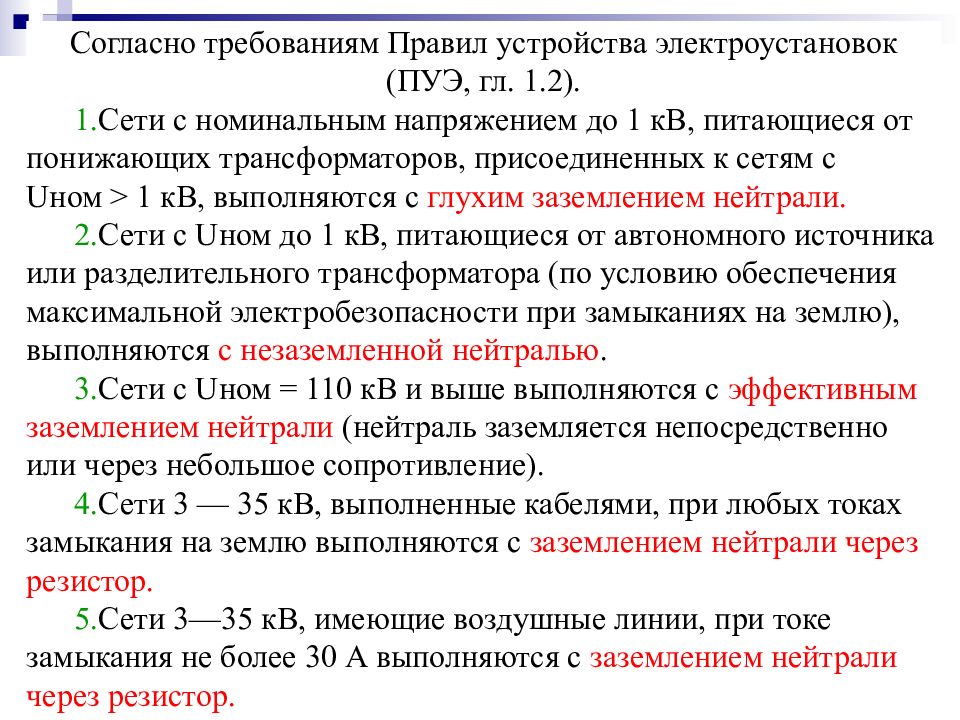

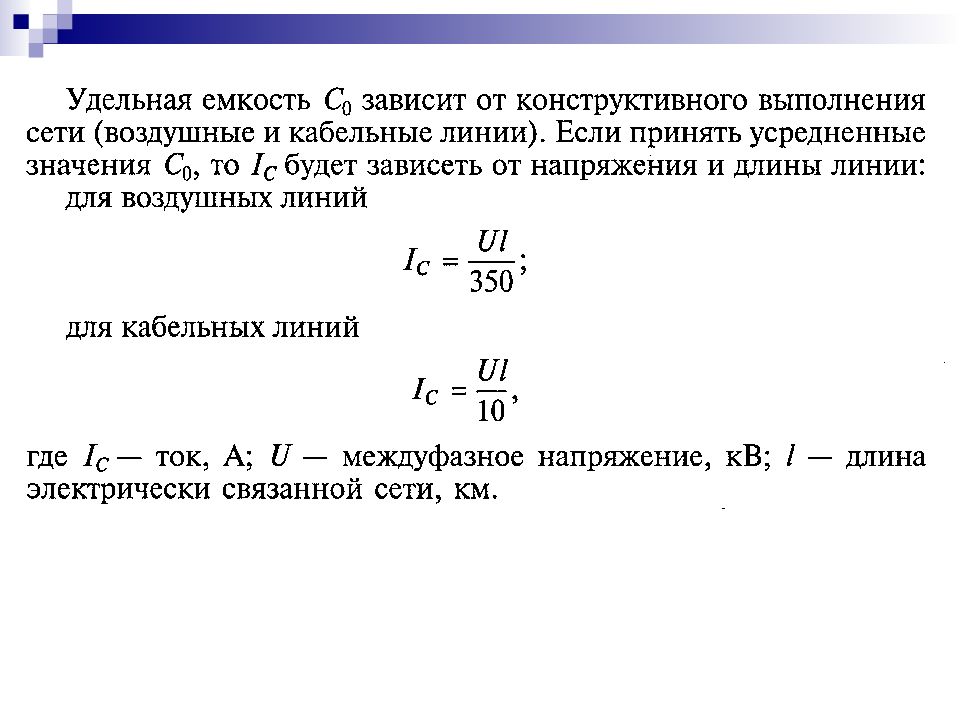

Согласно требованиям Правил устройства электроустановок (ПУЭ, гл. 1.2). 1. Сети с номинальным напряжением до 1 кВ, питающиеся от понижающих трансформаторов, присоединенных к сетям с Uном > 1 кВ, выполняются с глухим заземлением нейтрали. 2. Сети с Uном до 1 кВ, питающиеся от автономного источника или разделительного трансформатора (по условию обеспечения максимальной электробезопасности при замыканиях на землю), выполняются с незаземленной нейтралью. 3. Сети с Uном = 110 кВ и выше выполняются с эффективным заземлением нейтрали (нейтраль заземляется непосредственно или через небольшое сопротивление). 4. Сети 3 — 35 кВ, выполненные кабелями, при любых токах замыкания на землю выполняются с заземлением нейтрали через резистор. 5. Сети 3—35 кВ, имеющие воздушные линии, при токе замыкания не более 30 А выполняются с заземлением нейтрали через резистор.
