БЫЗОВ АНТОН ПРОКОПЬЕВИЧ antony_by@mail.ru Санкт-Петербургский Государственный политехнический университет Санкт-Петербург 201 4 год
1 этап. Развитие опасных производств. 2 этап. Зарождение госрегулирования в области безопасности. 3 этап. Становление и развитие системы обеспечения безопасности в России. 1976 г. Выброс диоксина в результате сбоя в процессе на химическом производств е в итальянском городе Севезо. 1982 г. « Директива Севезо » Цель – выявление и учет риска крупных аварий на предприятиях на возможно более ранних стадиях, а также при разработке соответствующих средств и методов защиты от аварий и планировании мероприятий на случай возникновения чрезвычайной ситуации. Выход Федерального Закона №116-ФЗ «О промышленной безопасности опасных производственных объектов» Разработка декларации промышленной безопасности 1986 г. Авария на Чернобыльской АЭС.
Приемлемый риск аварии – риск, уровень которого допустим и обоснован исходя из социально-экономических соображений. Риск эксплуатации объекта является приемлемым, если ради выгоды, получаемой от эксплуатации объекта, общество готово пойти на этот риск (1 – общий риск ( R S = R ф +R т ); 2 – риск потери финансовой устойчивости ( R ф ); 3 – техногенный риск ( R т ); I z опт - точка минимума общего риска R S, соответствующая равенству предельных затрат на снижение R т и R ф ; I – область, в которой из-за недостаточности затрат на снижение R т этот риск неприемлемо высок; II – область, в которой затраты на снижение R т обеспечивают приемлемый уровень R S ; III – область чрезмерных затрат на снижение R т, ведущих к неприемлемо высокому уровню R ф )

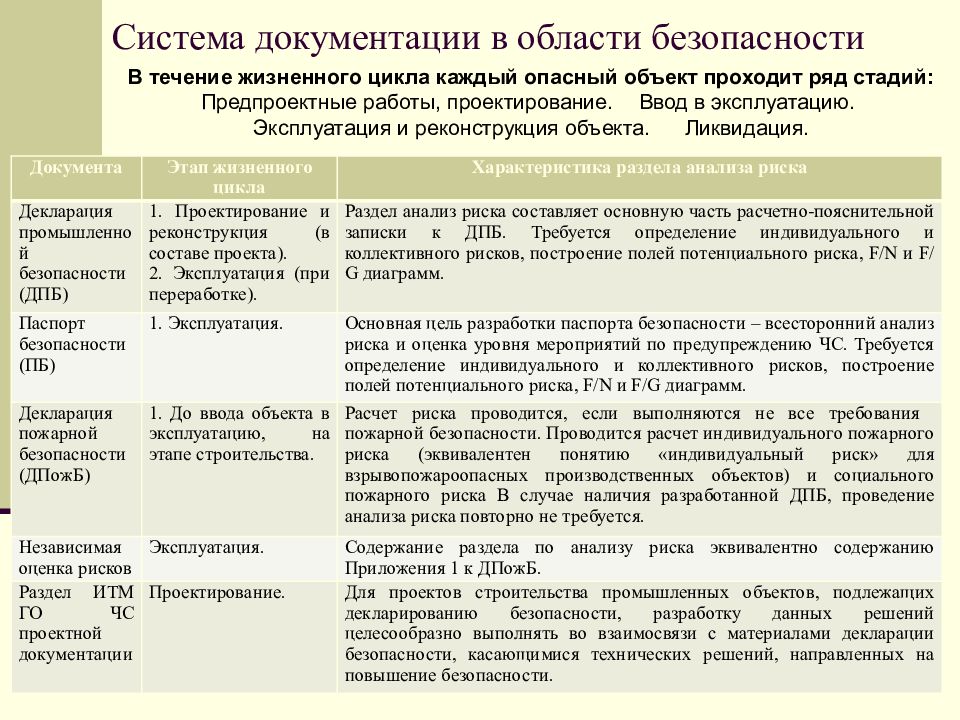

В течение жизненного цикла каждый опасный объект проходит ряд стадий: Предпроектные работы, проектирование. Ввод в эксплуатацию. Эксплуатация и реконструкция объекта. Ликвидация. Документа Этап жизненного цикла Характеристика раздела анализа риска Декларация промышленной безопасности (ДПБ) 1. Проектирование и реконструкция (в составе проекта). 2. Эксплуатация (при переработке). Раздел анализ риска составляет основную часть расчетно-пояснительной записки к ДПБ. Требуется определение индивидуального и коллективного рисков, построение полей потенциального риска, F / N и F / G диаграмм. Паспорт безопасности (ПБ) 1. Эксплуатация. Основная цель разработки паспорта безопасности – всесторонний анализ риска и оценка уровня мероприятий по предупреждению ЧС. Требуется определение индивидуального и коллективного рисков, построение полей потенциального риска, F / N и F / G диаграмм. Декларация пожарной безопасности ( ДПожБ ) 1. До ввода объекта в эксплуатацию, на этапе строительства. Расчет риска проводится, если выполняются не все требования пожарной безопасности. Проводится расчет индивидуального пожарного риска (эквивалентен понятию «индивидуальный риск» для взрывопожароопасных производственных объектов) и социального пожарного риска В случае наличия разработанной ДПБ, проведение анализа риска повторно не требуется. Независимая оценка рисков Эксплуатация. Содержание раздела по анализу риска эквивалентно содержанию Приложения 1 к ДПожБ. Раздел ИТМ ГО ЧС проектной документации Проектирование. Для проектов строительства промышленных объектов, подлежащих декларированию безопасности, разработку данных решений целесообразно выполнять во взаимосвязи с материалами декларации безопасности, касающимися технических решений, направленных на повышение безопасности.
Процесс проведения анализа риска включает следующие основные этапы: - планирование и организация работ; - идентификация опасностей; - оценка риска; - разработка рекомендаций по уменьшению риска. Риск - м ера опасности, характеризующая вероятность возникновения возможных аварий и тяжесть их последствий. Основным руководящим документом по установлению методических принципов, терминов и понятий анализа риска, общих требований к процедуре и оформлению результатов, а также представлению основных методов анализа опасностей и риска аварий на опасных производственных объектах являются “Методические указания по проведению анализа риска опасных производственных объектов” (РД 03-418-01)
На этапе планирования работ следует: определить анализируемый опасный производственный объект и дать его общее описание; описать причины и проблемы, которые вызвали необходимость проведения анализа риска; подобрать группу исполнителей для проведения анализа риска; определить и описать источники информации об опасном производственном объекте; указать ограничения исходных данных, финансовых ресурсов и другие обстоятельства, определяющие глубину, полноту и детальность проводимого анализа риска; четко определить цели и задачи проводимого анализа риска; обосновать используемые методы анализа риска; определить критерии приемлемого риска.
Основные задачи этапа идентификации опасностей - выявление и четкое описание всех источников опасностей и путей (сценариев) их реализации. Это ответственный этап анализа, так как не выявленные на этом этапе опасности не подвергаются дальнейшему рассмотрению и исчезают из поля зрения. При идентификации следует определить, какие элементы, технические устройства, технологические блоки или процессы в технологической системе требуют более серьезного анализа и какие представляют меньший интерес с точки зрения безопасности. Результатом идентификации опасностей являются: перечень нежелательных событий; описание источников опасности, факторов риска, условий возникновения и развития нежелательных событий (например, сценариев возможных аварий); предварительные оценки опасности и риска.
Основные задачи этапа оценки риска связаны с: 1) определением частот возникновения инициирующих и всех нежелательных событий; 2) оценкой последствий возникновения нежелательных событий; 3) обобщением оценок риска. Оценка последствий включает анализ возможных воздействий на людей, имущество и / или окружающую природную среду. Для оценки последствий необходимо оценить физические эффекты нежелательных событий (отказы, разрушение технических устройств, зданий, сооружений, пожары, взрывы, выбросы токсичных веществ и т.д.), уточнить объекты, которые могут быть подвергнуты опасности. Обобщенная оценка риска (или степень риска) аварий должна отражать состояние промышленной безопасности с учетом показателей риска от всех нежелательных событий, которые могут произойти на опасном производственном объекте, и основываться на результатах: интегрирования показателей рисков всех нежелательных событий (сценариев аварий) с учетом их взаимного влияния; анализа неопределенности и точности полученных результатов; анализа соответствия условий эксплуатации требованиям промышленной безопасности и критериям приемлемого риска.
Разработка рекомендаций по уменьшению риска является заключительным этапом анализа риска. В рекомендациях представляются обоснованные меры по уменьшению риска, основанные на результатах оценок риска. В большинстве случаев первоочередными мерами обеспечения безопасности, как правило, являются меры предупреждения аварии. Выбор планируемых для внедрения мер безопасности имеет следующие приоритеты: 1) меры уменьшения вероятности возникновения аварийной ситуации, включающие: - меры уменьшения вероятности возникновения инцидента; - меры уменьшения вероятности перерастания инцидента в аварийную ситуацию; 2) меры уменьшения тяжести последствий аварии, которые, в свою очередь, имеют следующие приоритеты: - меры, предусматриваемые при проектировании опасного объекта (например, выбор несущих конструкций, запорной арматуры); - меры, относящиеся к системам противоаварийной защиты и контроля (например, применение газоанализаторов); - меры, касающиеся готовности эксплуатирующей организации к локализации и ликвидации последствий аварий.

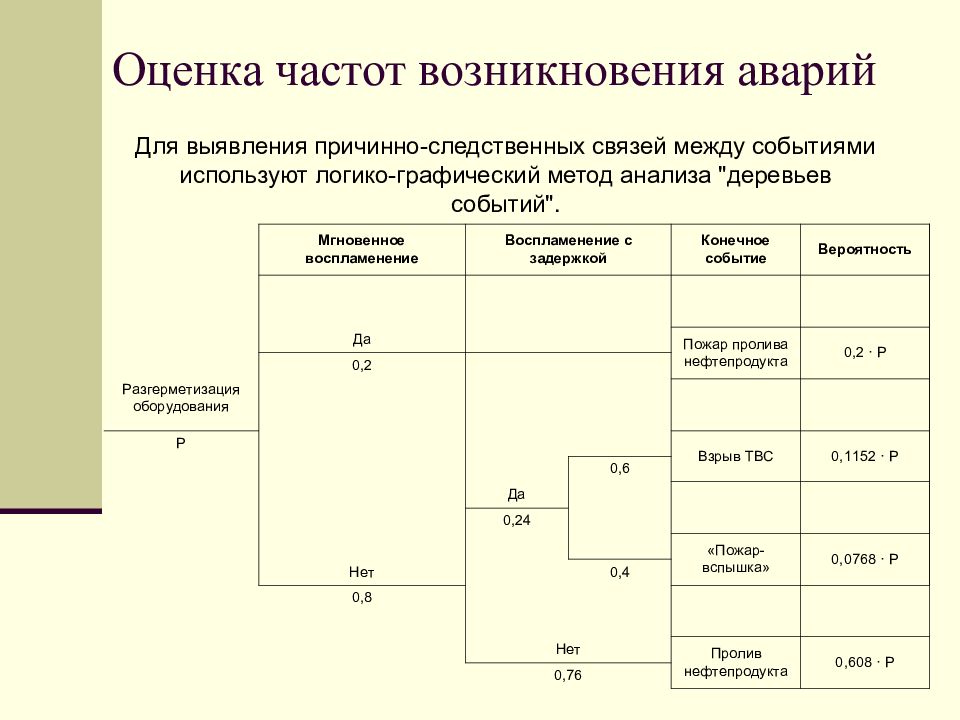

Для выявления причинно-следственных связей между событиями используют логико-графический метод анализа " деревьев событий".
1. Масса жидкости, поступившей в окружающее пространство при разгерметизации резервуара 3. Определение площади пролива 4. Испарение жидкости из пролива
ИО ИО – источник опасности r r – переменная, характеризующая расстояние от ИО до точки наблюдения Сведения о количестве опасных веществ: П ожар пролива – площадь. Взрыв ТВС – масса топлива в облаке. В общем случае определяется зависимость вида ПП( r) Критериальные уровни поражающих параметров ПП1 ПП2 ПП n … З ависимость вида ПП( r) r 1 r 2 r n … MathCad

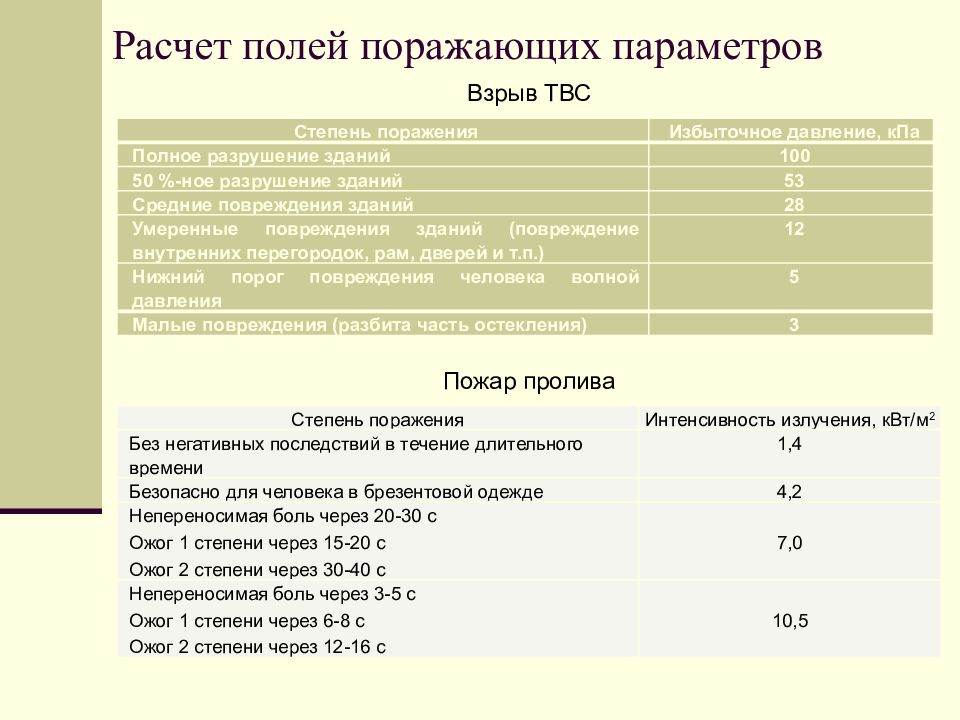

Степень поражения Избыточное давление, кПа Полное разрушение зданий 100 50 %-ное разрушение зданий 53 Средние повреждения зданий 28 Умеренные повреждения зданий (повреждение внутренних перегородок, рам, дверей и т.п.) 12 Нижний порог повреждения человека волной давления 5 Малые повреждения (разбита часть остекления) 3 Степень поражения Интенсивность излучения, кВт/м 2 Без негативных последствий в течение длительного времени 1,4 Безопасно для человека в брезентовой одежде 4,2 Непереносимая боль через 20-30 с Ожог 1 степени через 15-20 с Ожог 2 степени через 30-40 с 7,0 Непереносимая боль через 3-5 с Ожог 1 степени через 6-8 с Ожог 2 степени через 12-16 с 10,5 Взрыв ТВС Пожар пролива

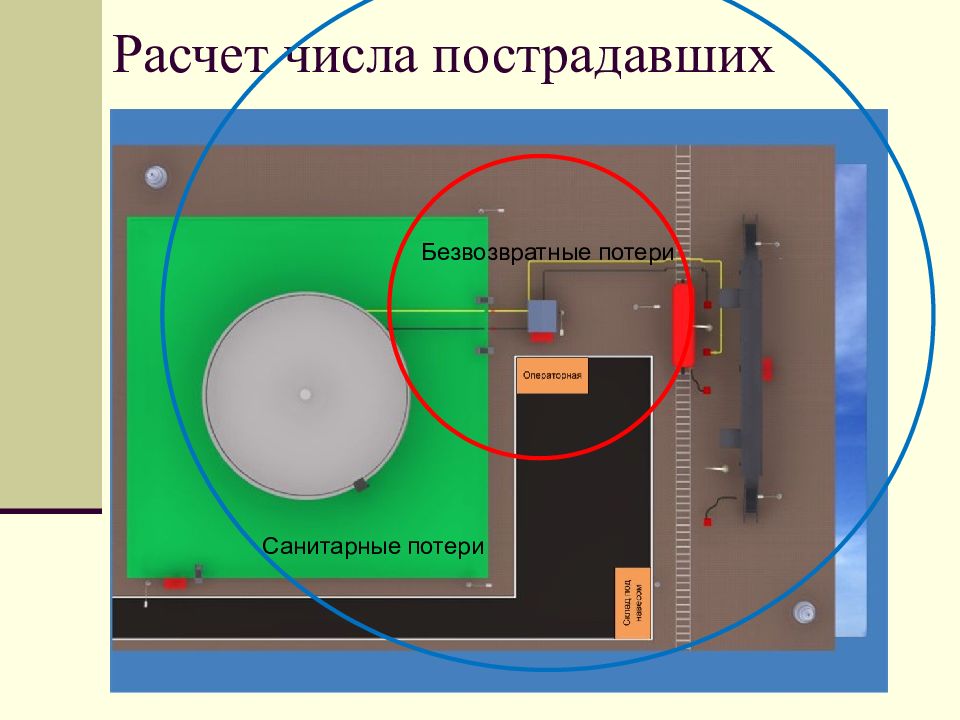

Безвозвратные потери Санитарные потери
