Невролог-эпилептолог, специалист по видео-ЭЭГ мониторингу Подготовил А.А. Троицкий Москва, 2017г.

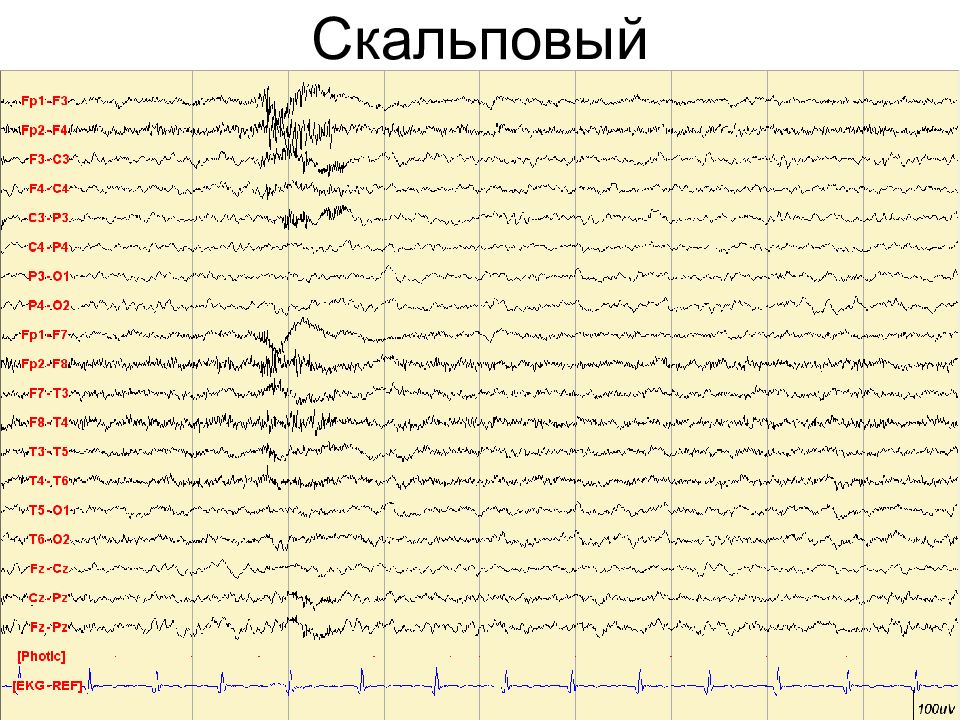

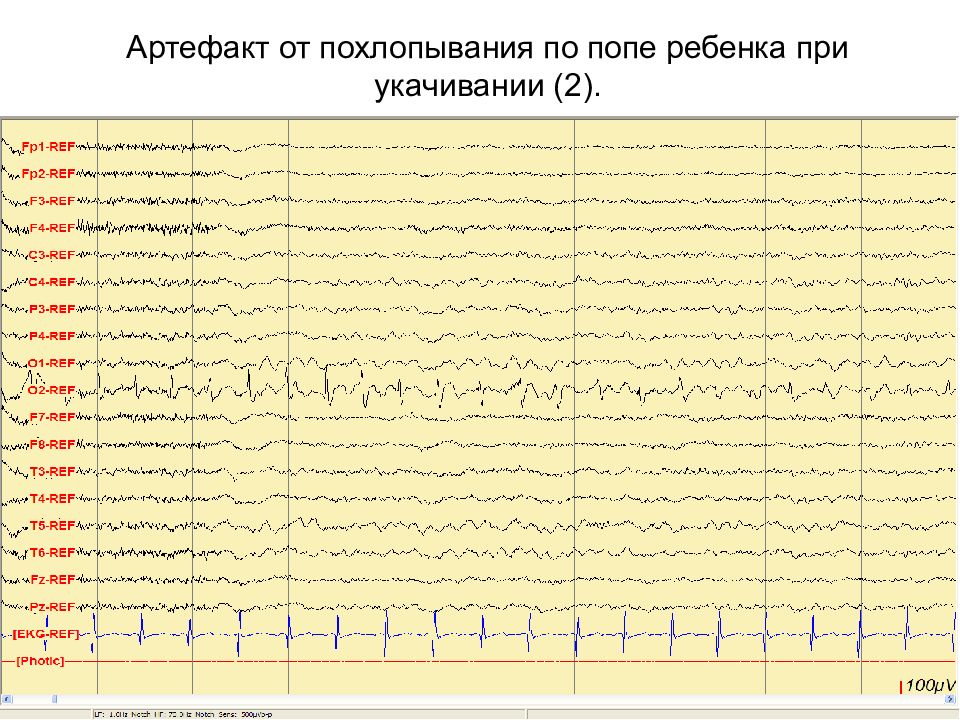

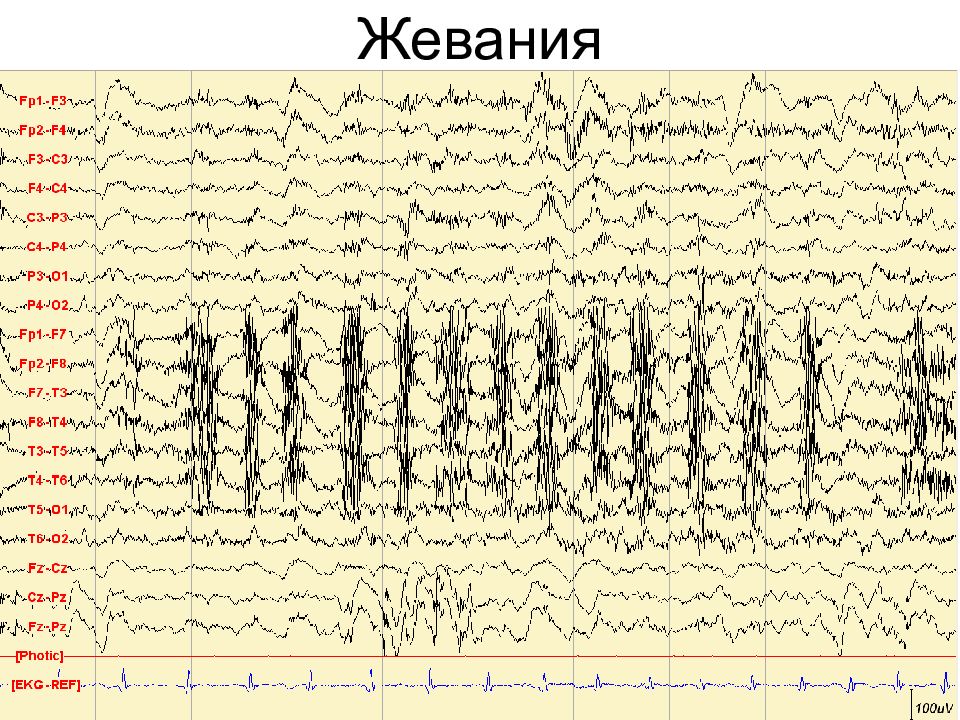

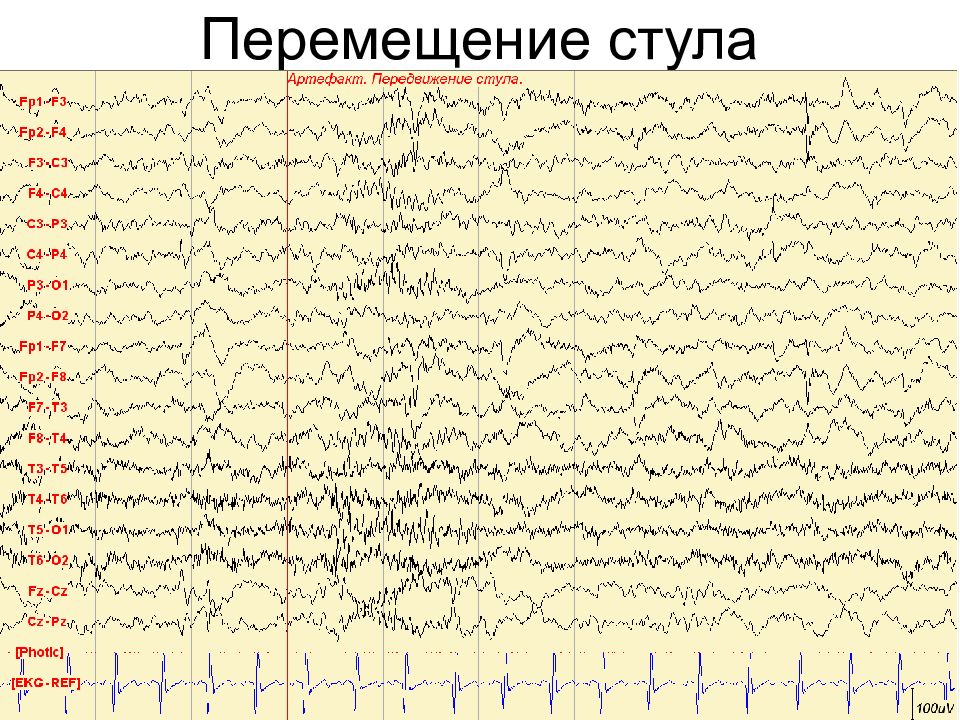

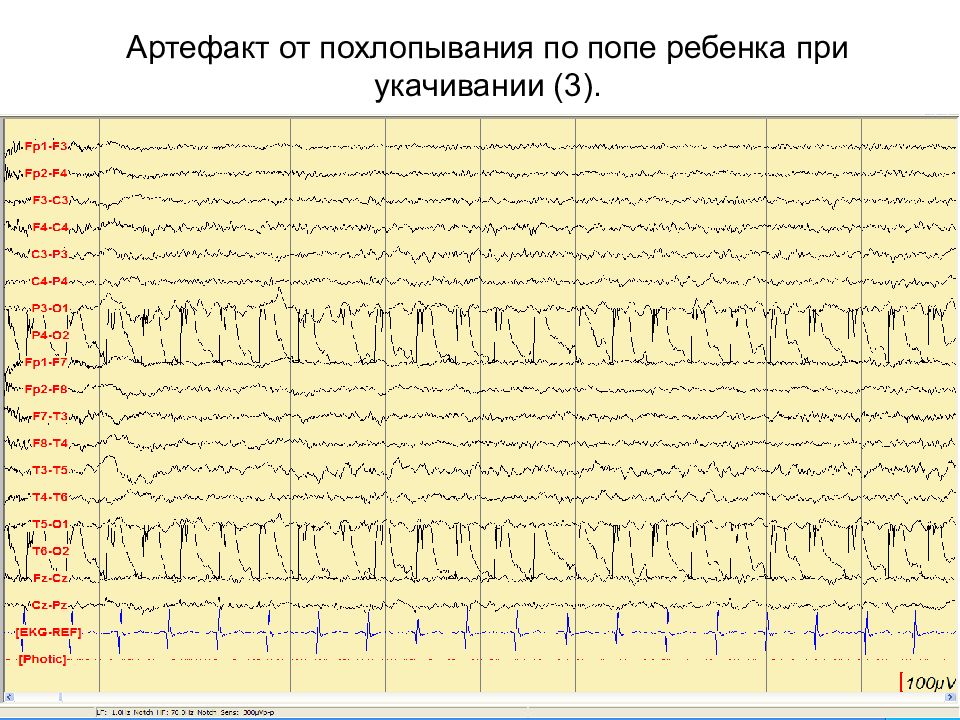

Физиологические: Окулографические (моргания, боковые движения глаз, вертикальные движения глаз) Жевания Сглатывания Икания ЭКГ-артефакт, реограмма Скальповая миограмма Не-физиологические (электродные): При плохом импедансе (наводка, «отходит» электрод и т.д.) Движения Похлопывания Укачивания Чистки зубов и т.д.

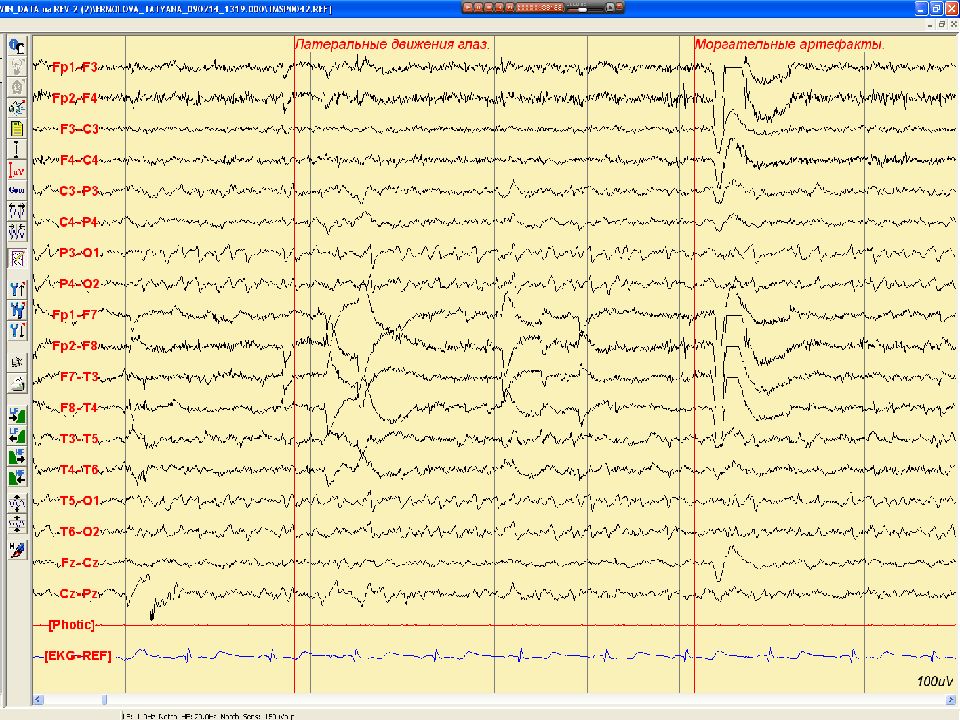

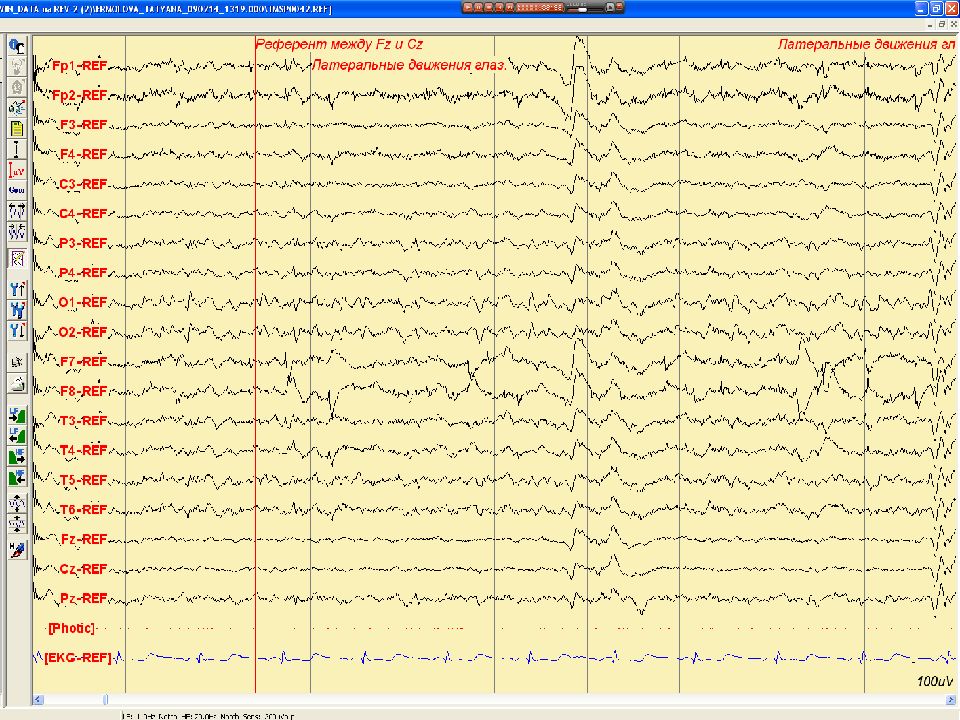

Посмотрела влево Моргнула

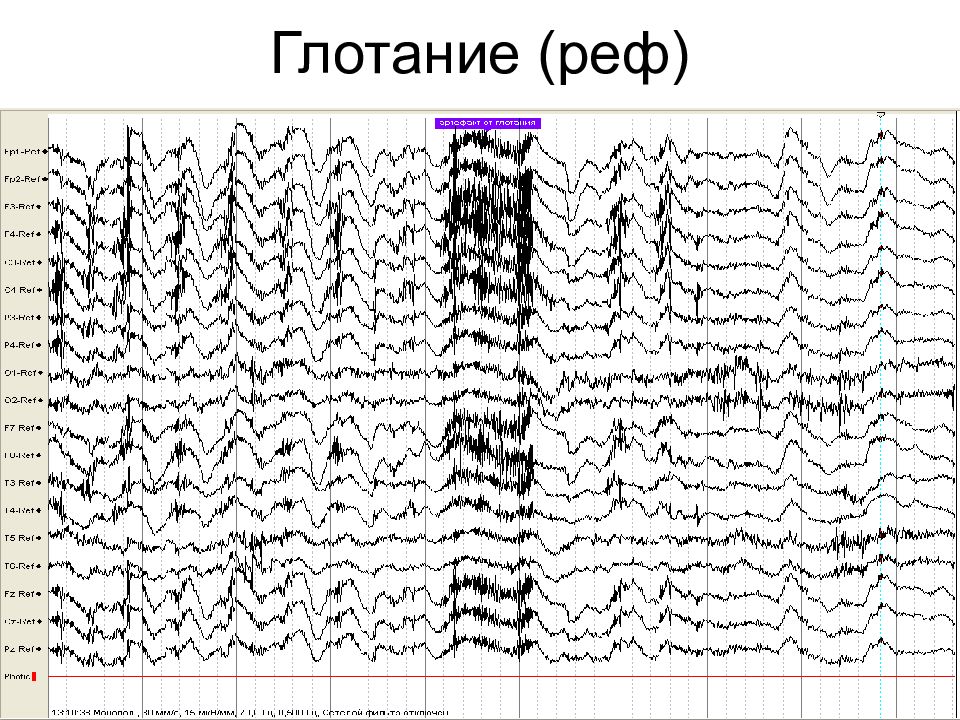

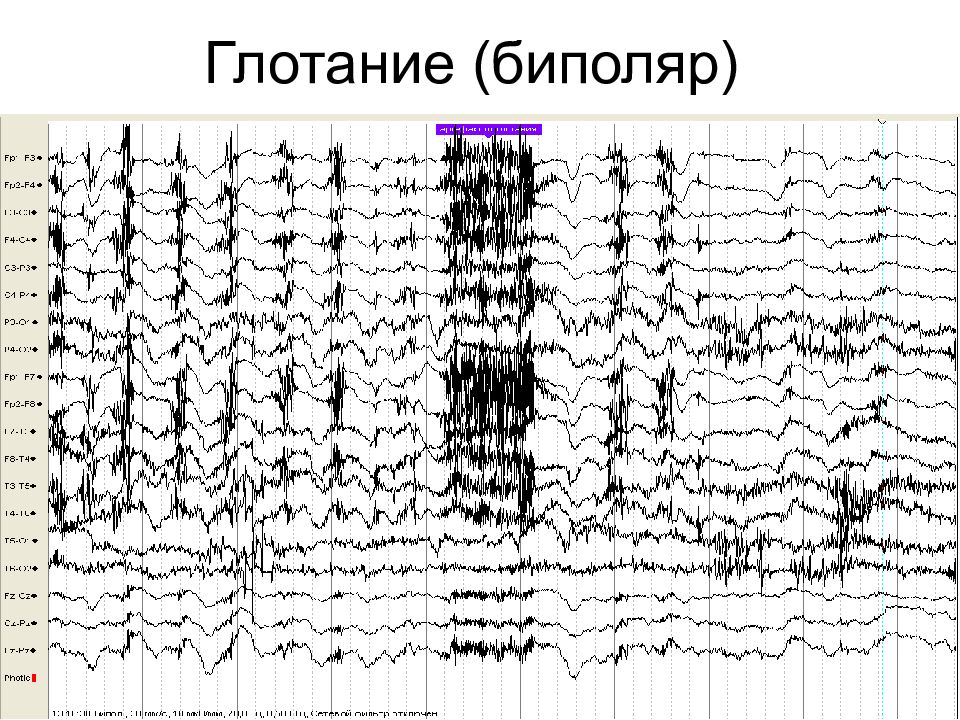

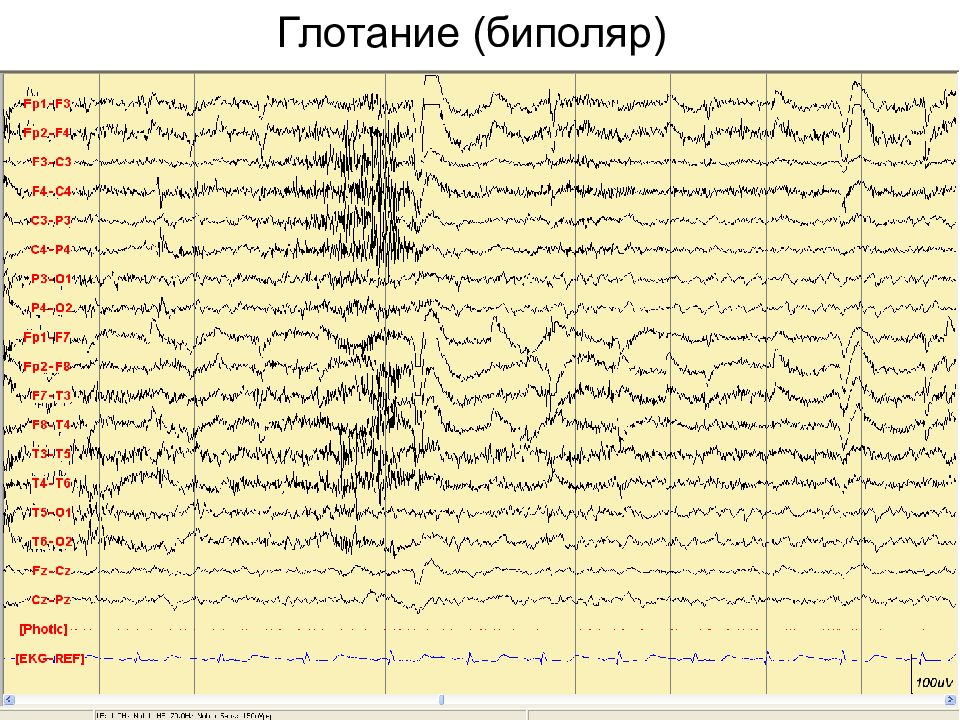

Глотание (биполяр)

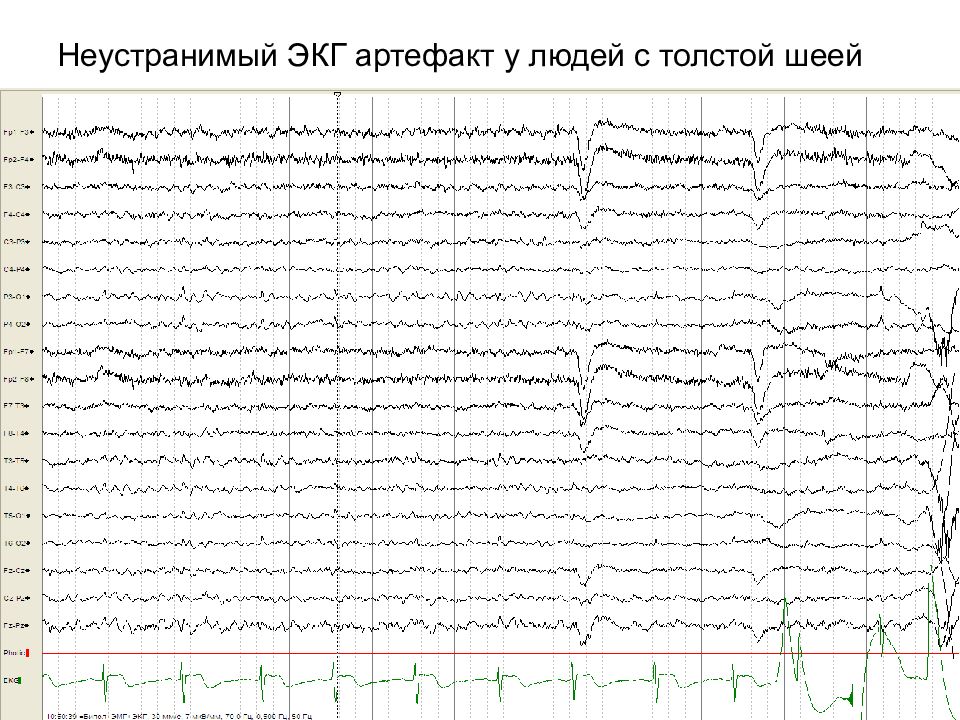

Неустранимый ЭКГ артефакт у людей с толстой шеей
Неустранимый ЭКГ артефакт у людей с толстой шеей

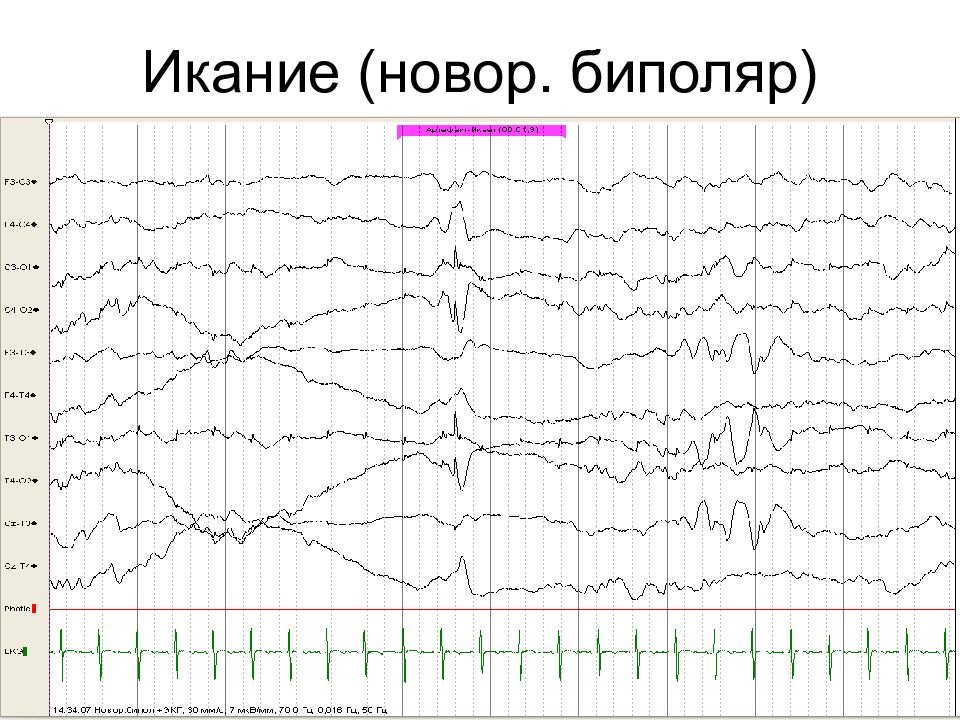

Икание (новор. биполяр)

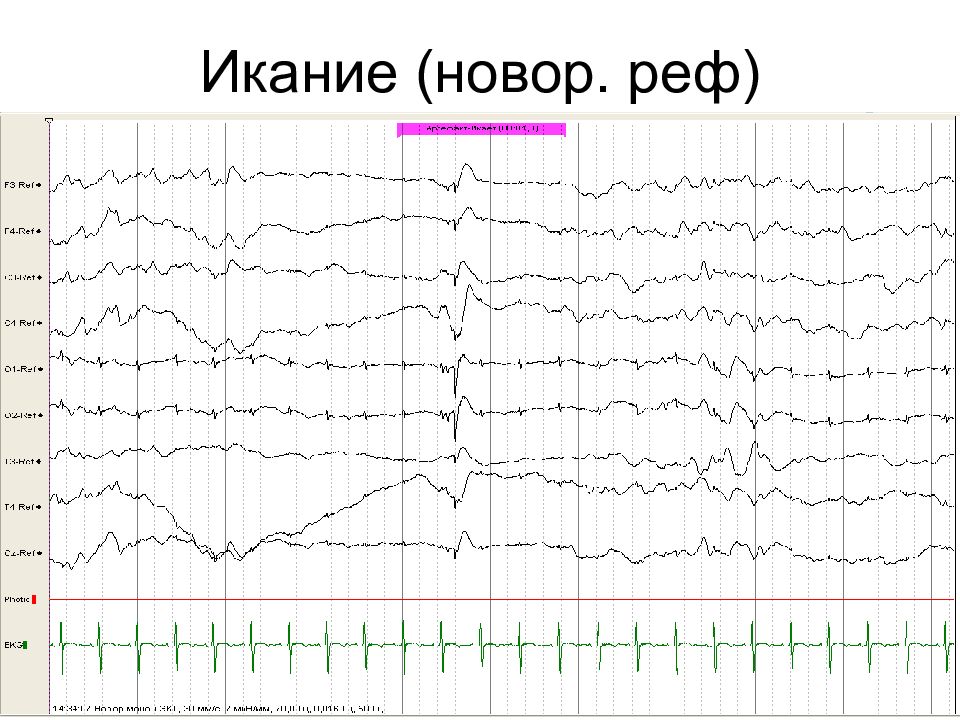

Икание (новор. реф)

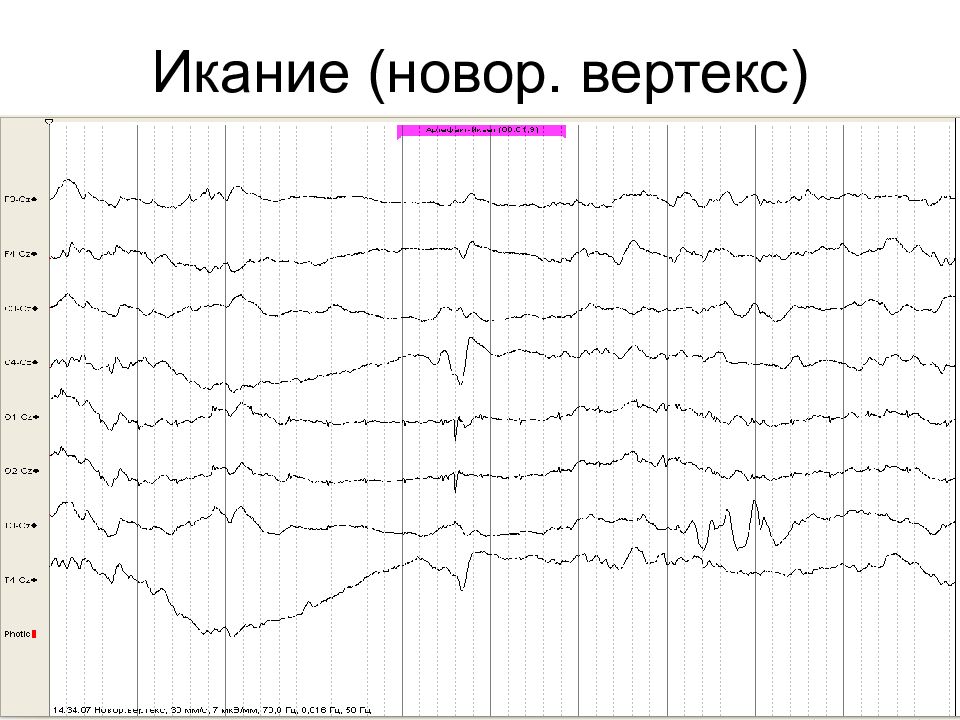

Икание (новор. вертекс)
ФКД правой лобной доли

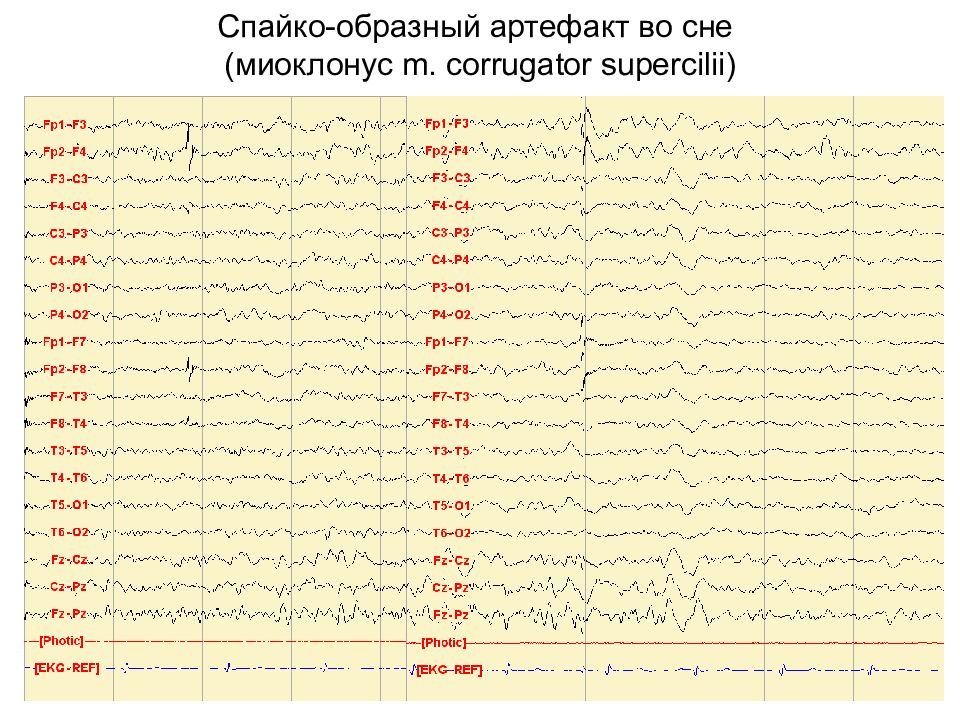

Спайко-образный артефакт во сне (миоклонус m. corrugator supercilii )

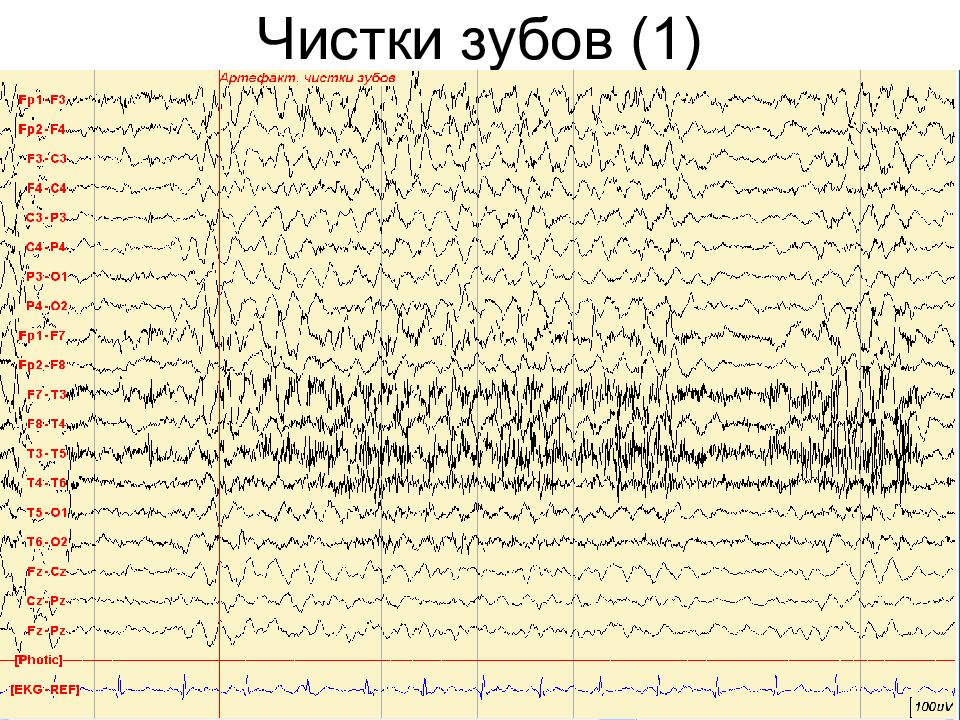

Чистки зубов (2)

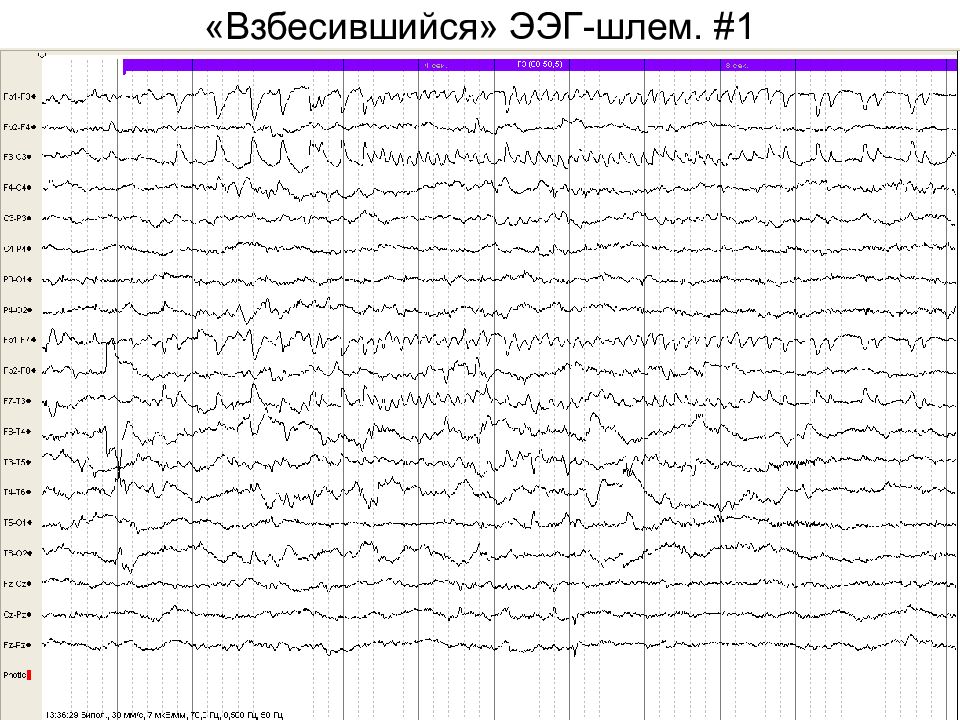

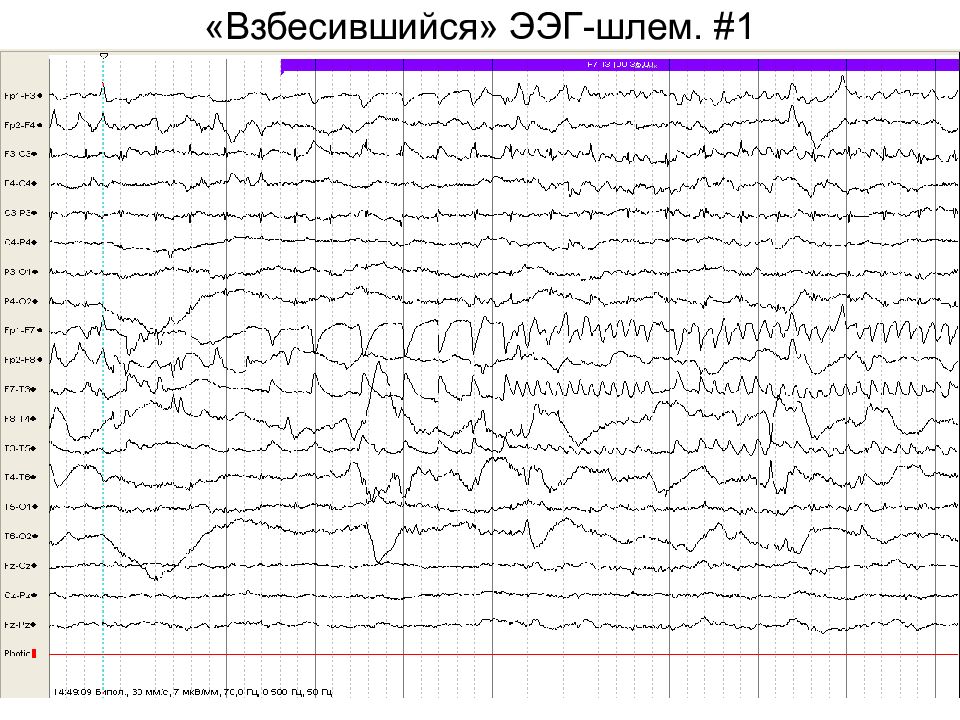

«Взбесившийся» ЭЭГ-шлем. #1

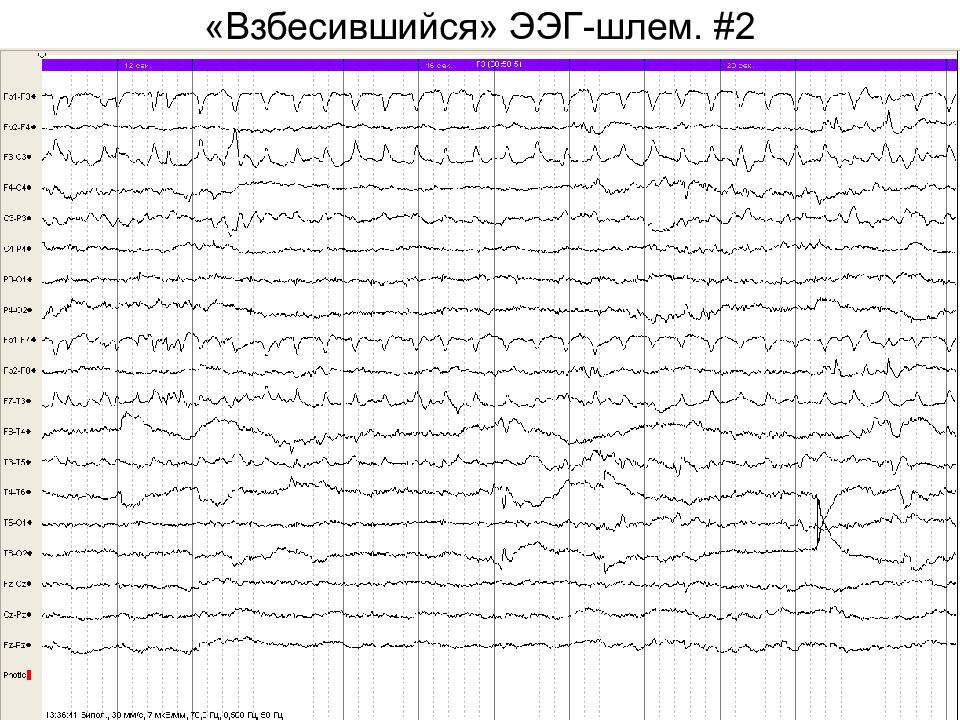

«Взбесившийся» ЭЭГ-шлем. #2
«Взбесившийся» ЭЭГ-шлем. #1

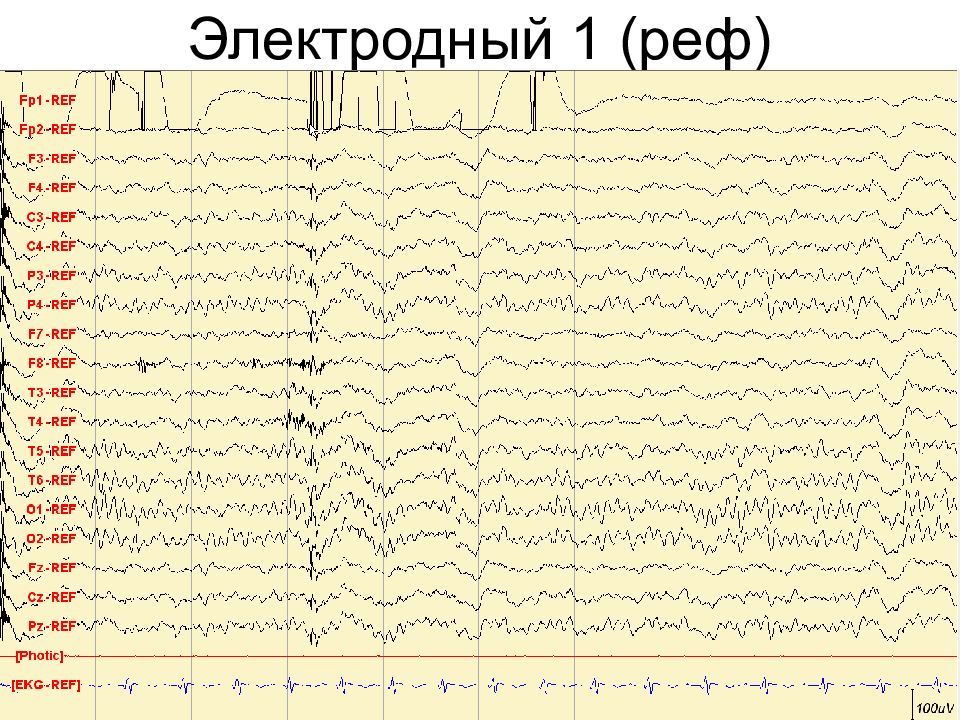

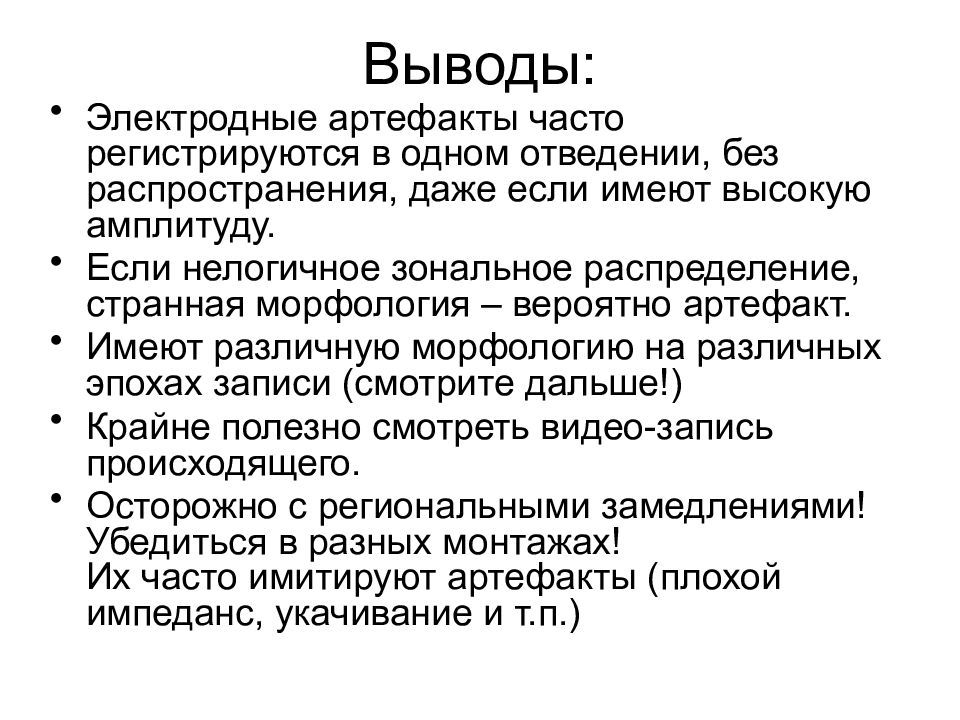

Электродные артефакты часто регистрируются в одном отведении, без распространения, даже если имеют высокую амплитуду. Если нелогичное зональное распределение, странная морфология – вероятно артефакт. Имеют различную морфологию на различных эпохах записи (смотрите дальше!) Крайне полезно смотреть видео-запись происходящего. Осторожно с региональными замедлениями! Убедиться в разных монтажах! Их часто имитируют артефакты (плохой импеданс, укачивание и т.п.)
Солевой мостик («залитые» электроды) не видны в референциальном монтаже ! Референциальный монтаж

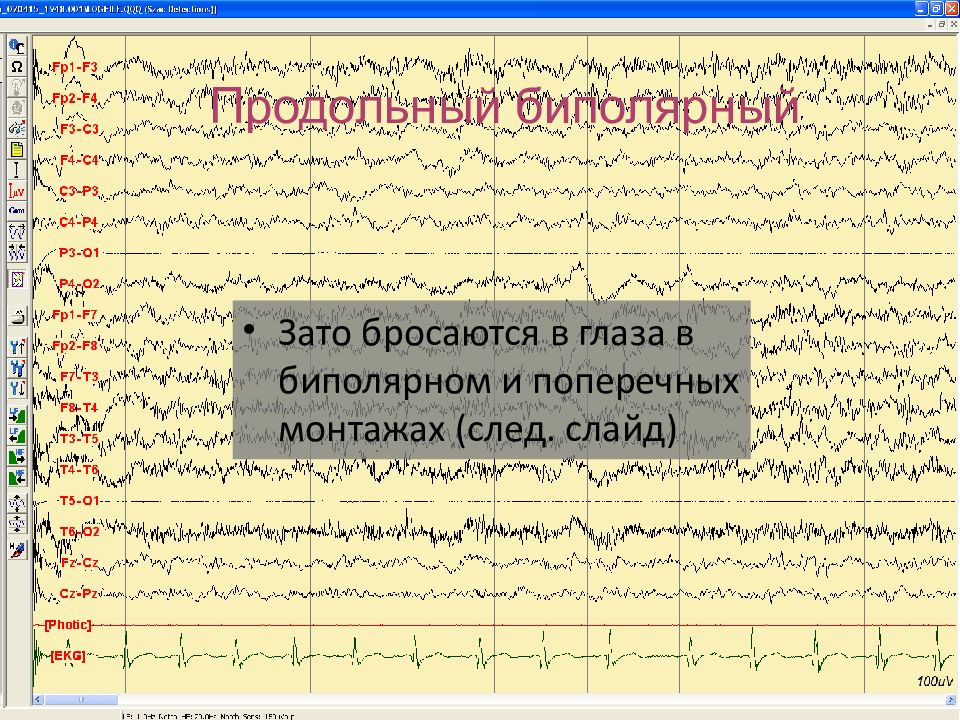

Продольный биполярный Зато бросаются в глаза в биполярном и поперечных монтажах (след. слайд)

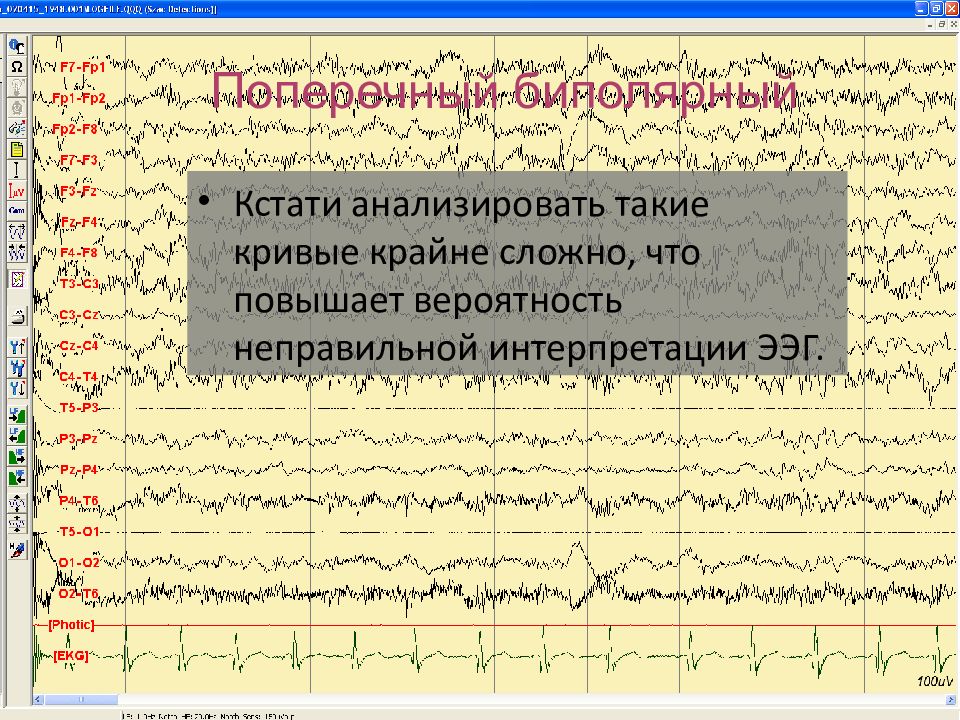

Поперечный биполярный Кстати анализировать такие кривые крайне сложно, что повышает вероятность неправильной интерпретации ЭЭГ.
