Чрезвычайные ситуации техногенного характера,возникновение которых возможно на территории Иркутской области. Причины и последствия их возникновения

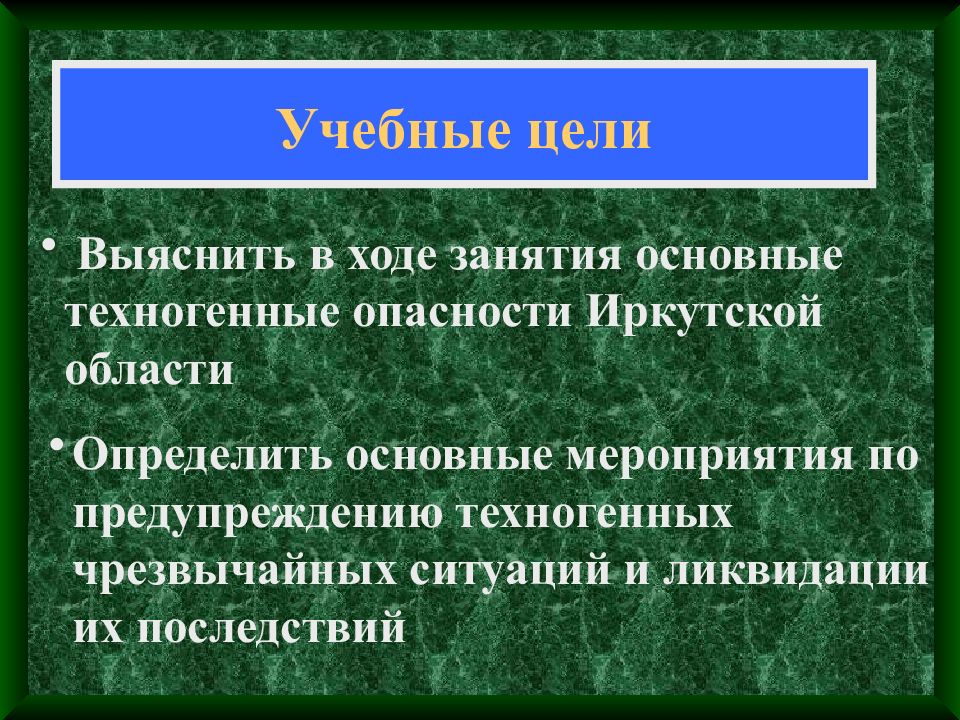

Выяснить в ходе занятия основные техногенные опасности Иркутской области Определить основные мероприятия по предупреждению техногенных чрезвычайных ситуаций и ликвидации их последствий

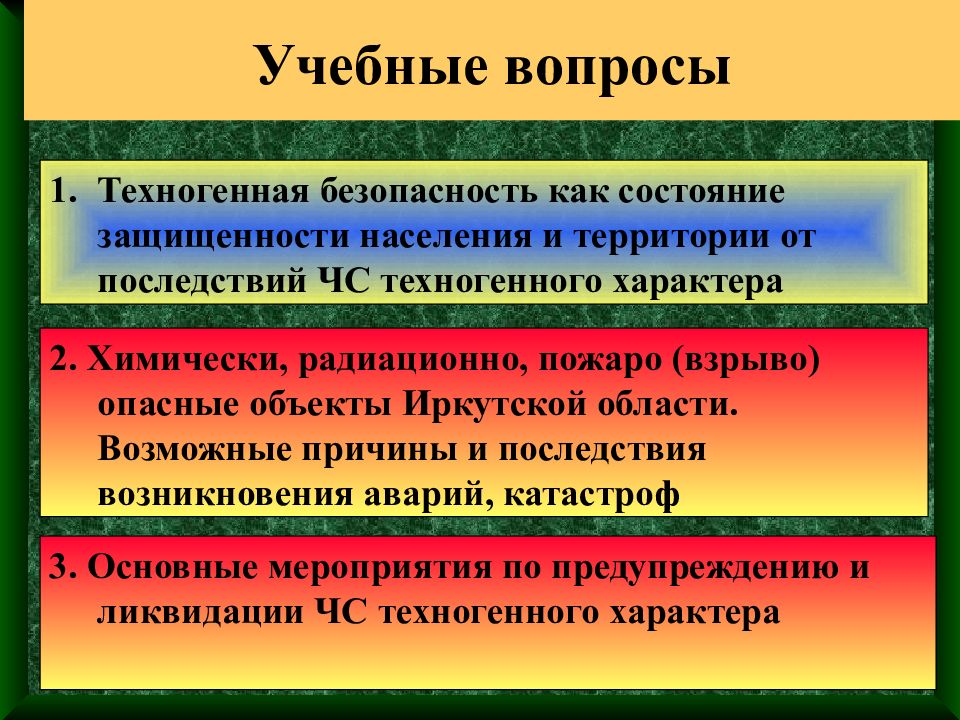

Техногенная безопасность как состояние защищенности населения и территории от последствий ЧС техногенного характера 2. Химически, радиационно, пожаро (взрыво) опасные объекты Иркутской области. Возможные причины и последствия возникновения аварий, катастроф 3. Основные мероприятия по предупреждению и ликвидации ЧС техногенного характера

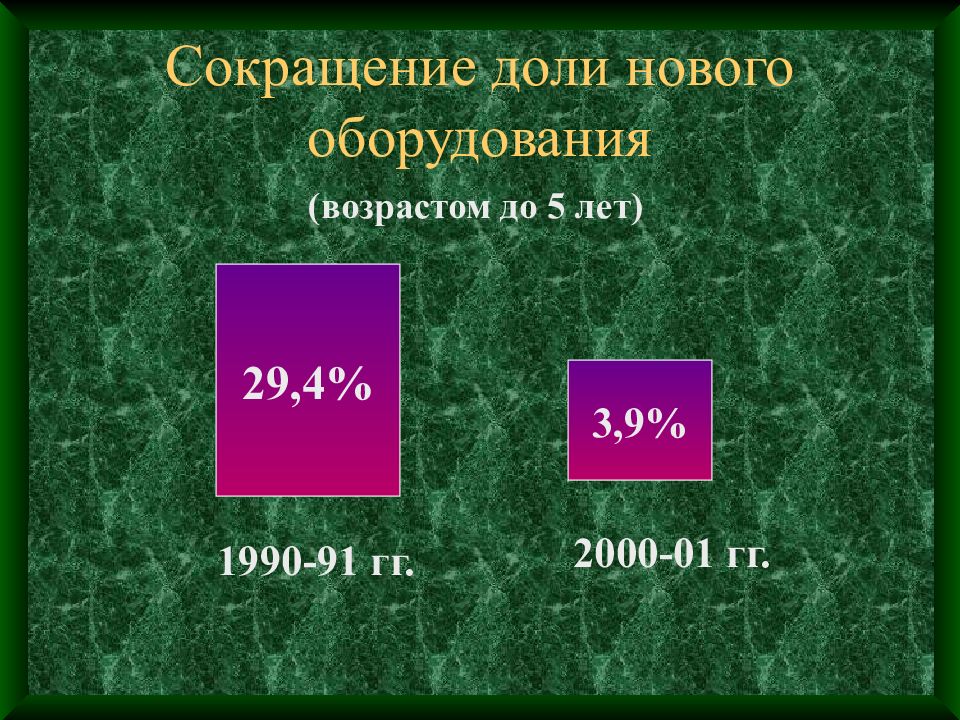

(возрастом до 5 лет) 29,4% 3,9% 1990-91 гг. 2000-01 гг.

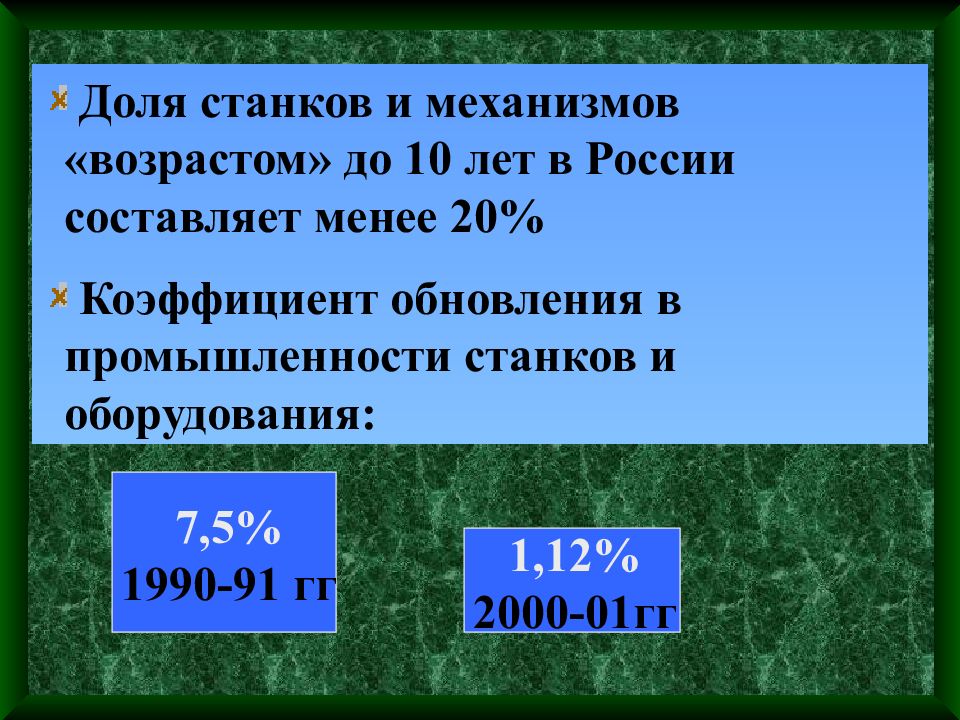

Доля станков и механизмов «возрастом» до 10 лет в России составляет менее 20% Коэффициент обновления в промышленности станков и оборудования: 7,5% 1990-91 гг 1,12% 2000-01гг
Основные минерально-сырьевые ресурсы (топливно-энергетические) Нефте-газово-конденсатные Газово-конденсатные Нефтяные Газовые Каменный уголь Бурый уголь Горючие сланцы Торф Иркутская область – один из регионов, где имеются все виды топливно-энергетических ресурсов. Более 7% общероссийских запасов угля, нефти, газа; 10% гидроэнергоресурсов.
Ресурсный потенциал Иркутской области обусловил приоритетное развитие пяти промышленных отраслевых комплексов: лесопромышленного; топливно-энергетического; цветной металлургии; химического; нефтехимического. Красноярск Иркутск
На территории области функционирует 249 потенциально-опасных объектов, из них: Радиационно опасные – 2; Химически опасные – 105; Пожароопасные – 67; Взрывоопасные – 43; Биологически опасные –2; Гидродинамически опасные – 3; Продуктопроводы –3. Красноярск Иркутск Ангарск (АНХК)

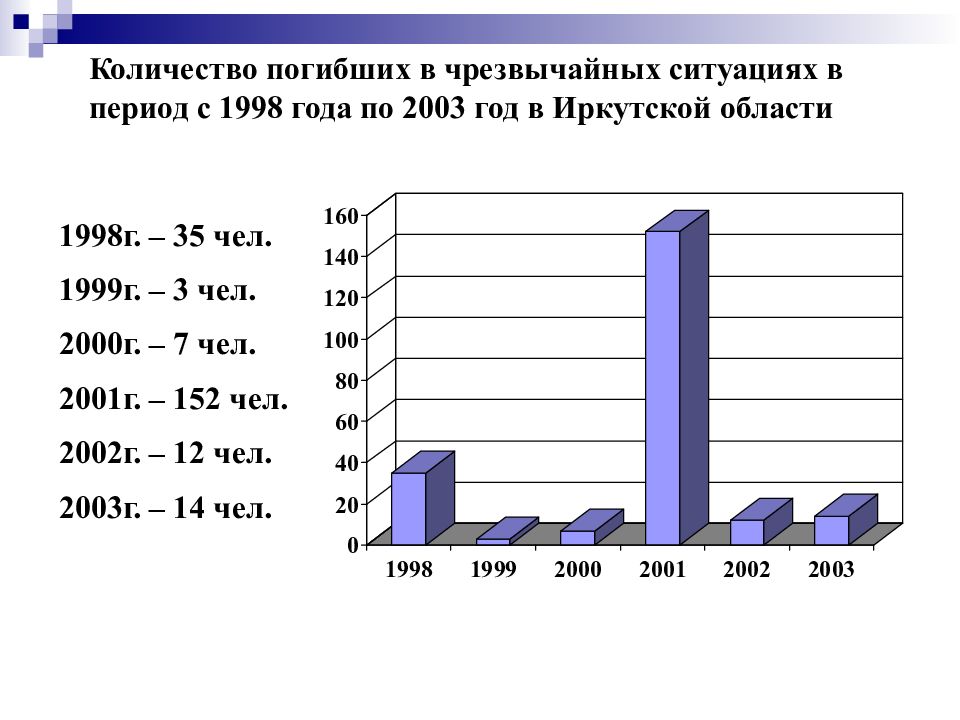

1998г. – 35 чел. 1999г. – 3 чел. 2000г. – 7 чел. 2001г. – 152 чел. 2002г. – 12 чел. 2003г. – 14 чел. Количество погибших в чрезвычайных ситуациях в период с 1998 года по 2003 год в Иркутской области

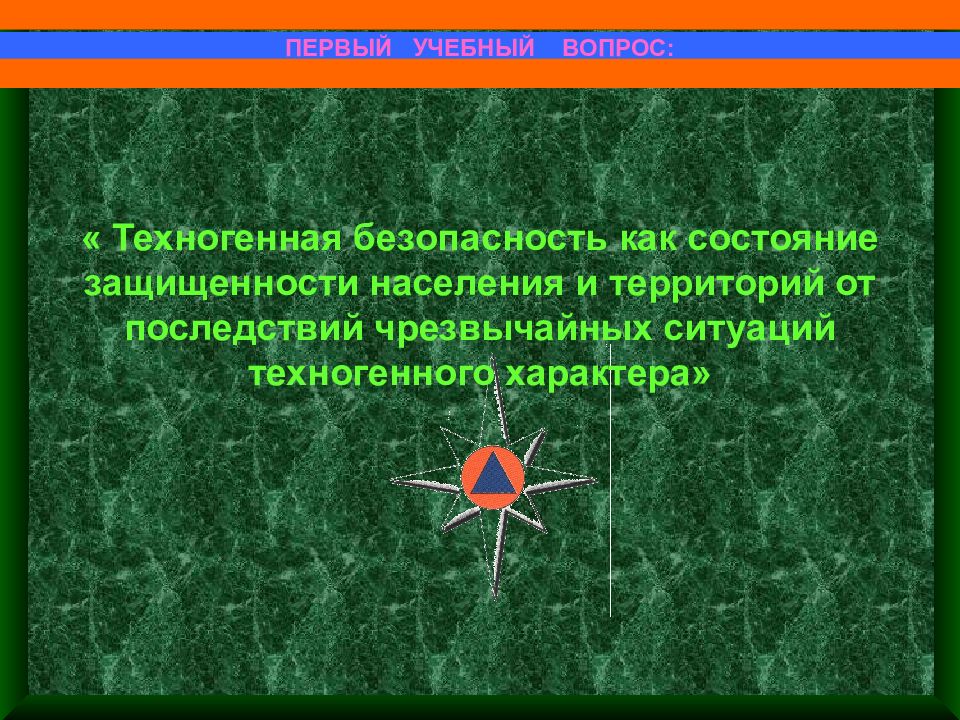

« Техногенная безопасность как состояние защищенности населения и территорий от последствий чрезвычайных ситуаций техногенного характера» ПЕРВЫЙ УЧЕБНЫ Й ВОПРОС :

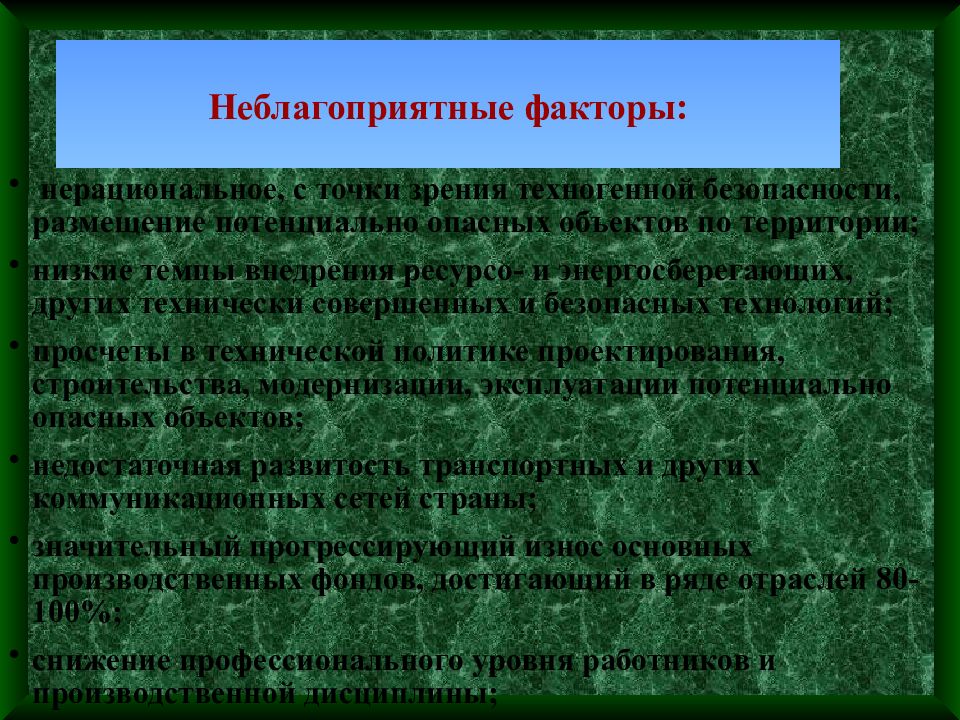

нерациональное, с точки зрения техногенной безопасности, размещение потенциально опасных объектов по территории; низкие темпы внедрения ресурсо- и энергосберегающих, других технически совершенных и безопасных технологий; просчеты в технической политике проектирования, строительства, модернизации, эксплуатации потенциально опасных объектов; недостаточная развитость транспортных и других коммуникационных сетей страны; значительный прогрессирующий износ основных производственных фондов, достигающий в ряде отраслей 80-100%; снижение профессионального уровня работников и производственной дисциплины;
упадок проектно-конструкторского дела и качества труда; увеличение объемов производства, транспортировки, хранения, другого использования опасных (вредных) веществ, материалов, изделий; отсутствие или низкое качество систем контроля обстановки по опасным факторам и оповещения о ней, систем диагностики, локализации или подавления аварийных ситуаций, других систем технологической безопасности; снижение уровня техники безопасности, недостаток средств защиты персонала; сокращение числа работников сферы обеспечения безопасности и объектовых аварийно-спасательных служб; незавершенность построения и маллоэффективное функционирование систем декларирования, лицензирования и страхования потенциально опасной деятельности; недостаточный охват экспертизой проектов потенциально опасных объектов.
АВАРИЯ- опасное техногенного происшествие, создающее на объекте, определенной территории или акватории угрозу жизни и здоровью людей и приводящее к разрушению зданий, сооружений, оборудования и транспортных средств, нарушению производственного или транспортного процесса, а также нанесению ущерба окружающей среде. Крупную аварию, повлекшую за собой человеческие жертвы, значительный материальный ущерб и другие тяжелые последствия, называют производственной (или транспортной) КАТАСТРОФОЙ

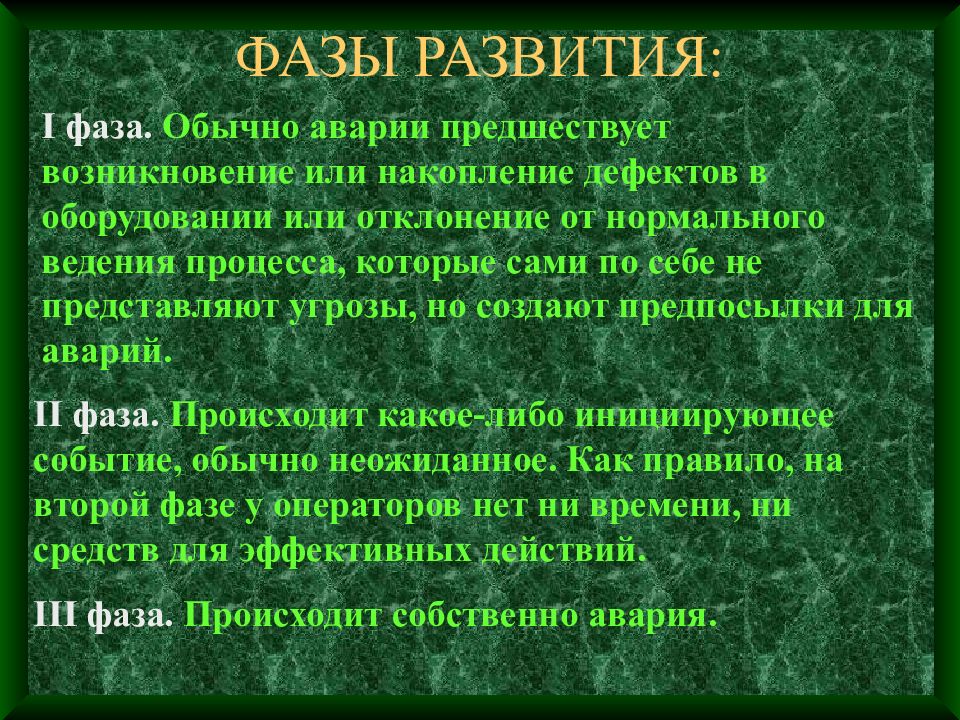

I фаза. Обычно аварии предшествует возникновение или накопление дефектов в оборудовании или отклонение от нормального ведения процесса, которые сами по себе не представляют угрозы, но создают предпосылки для аварий. II фаза. Происходит какое-либо инициирующее событие, обычно неожиданное. Как правило, на второй фазе у операторов нет ни времени, ни средств для эффективных действий. III фаза. Происходит собственно авария.

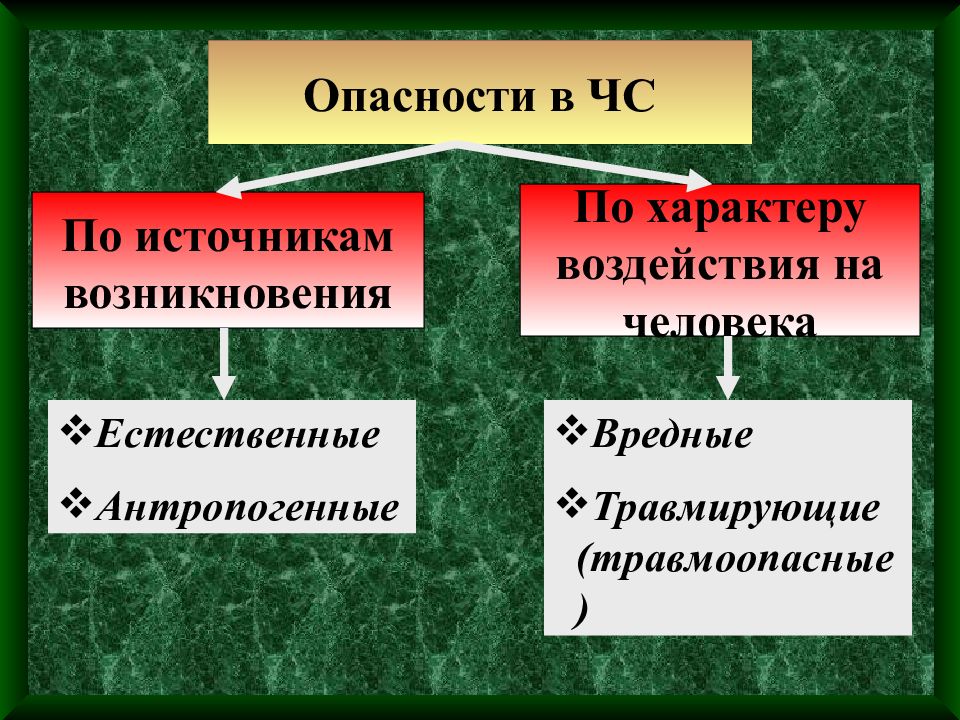

По источникам возникновения По характеру воздействия на человека Естественные Антропогенные Вредные Травмирующие (травмоопасные)
К вредным воздействиям (вредным факторам) на человека относятся: Воздействия токсичных веществ, содержащихся в атмосфере, воде, продуктах питания; Недостаточная освещенность; Повышение или понижение температуры воздуха; Снижение содержания кислорода в воздухе помещения; Влияние на человека: повышенного шума, вибрации, электромагнитных полей, ионизирующих излучений.

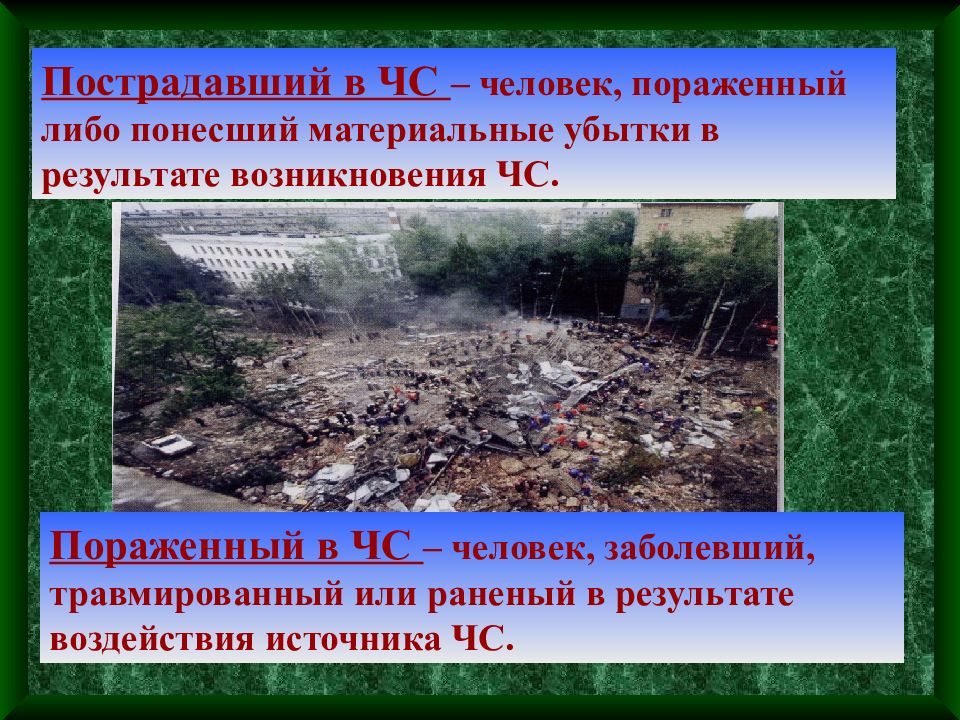

Пострадавший в ЧС – человек, пораженный либо понесший материальные убытки в результате возникновения ЧС. Пораженный в ЧС – человек, заболевший, травмированный или раненый в результате воздействия источника ЧС.
Под безопасностью в ЧС понимается состояние защищенности населения, ОЭ и окружающей природной среды от опасностей в чрезвычайных ситуациях

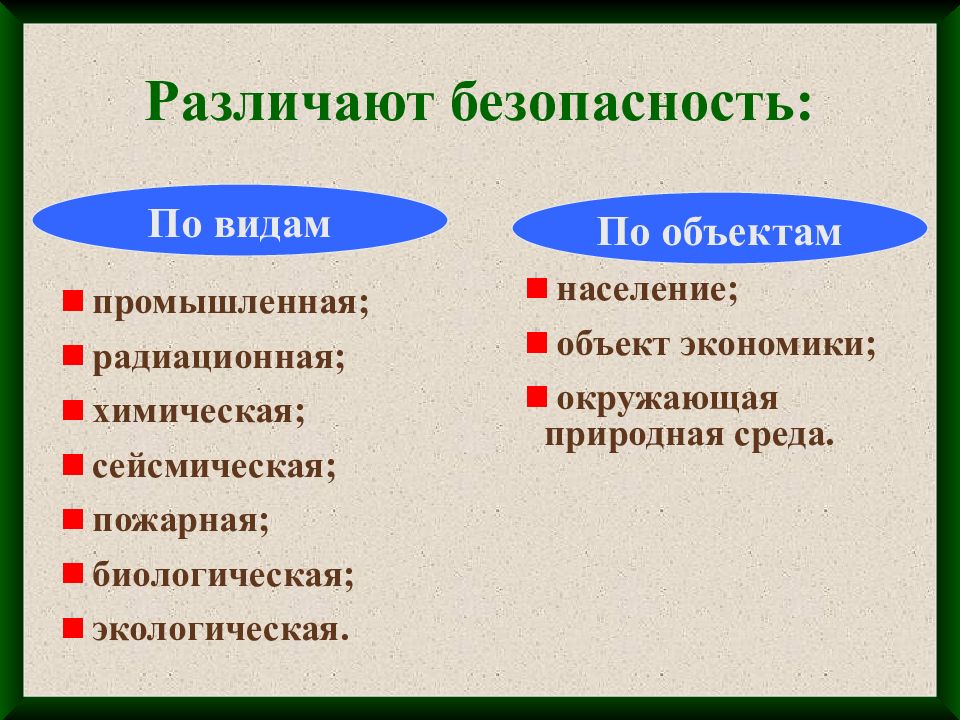

По видам По объектам промышленная; радиационная; химическая; сейсмическая; пожарная; биологическая; экологическая. население; объект экономики; окружающая природная среда.

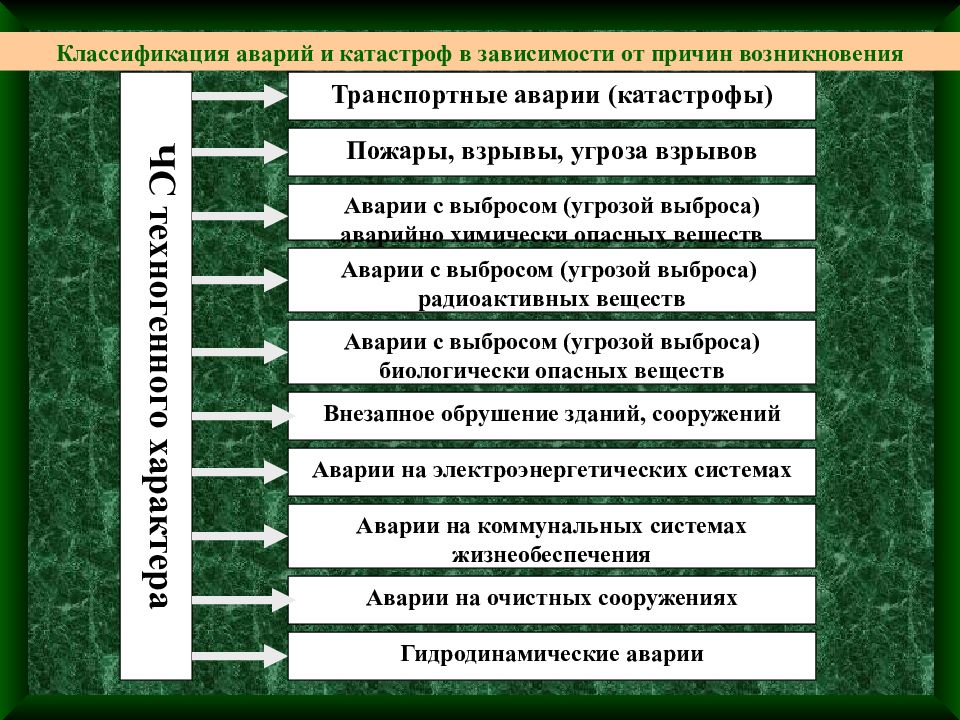

Транспортные аварии (катастрофы) ЧС техногенного характера Пожары, взрывы, угроза взрывов Аварии с выбросом (угрозой выброса) аварийно химически опасных веществ Аварии с выбросом (угрозой выброса) радиоактивных веществ Аварии с выбросом (угрозой выброса) биологически опасных веществ Внезапное обрушение зданий, сооружений Аварии на электроэнергетических системах Аварии на коммунальных системах жизнеобеспечения Аварии на очистных сооружениях Классификация аварий и катастроф в зависимости от причин возникновения Гидродинамические аварии

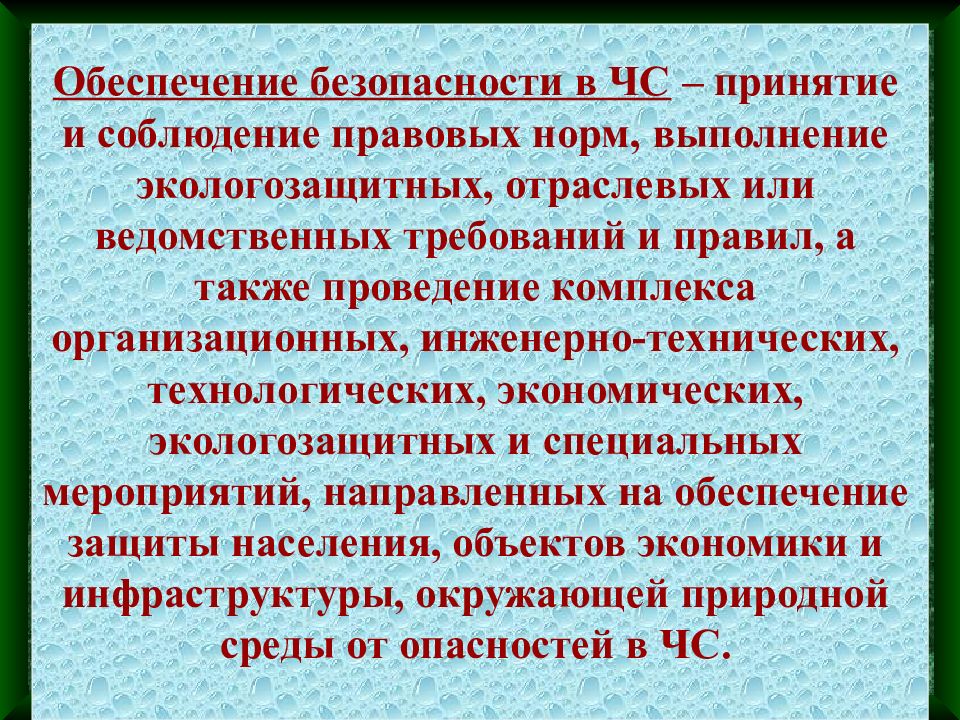

Обеспечение безопасности в ЧС – принятие и соблюдение правовых норм, выполнение экологозащитных, отраслевых или ведомственных требований и правил, а также проведение комплекса организационных, инженерно-технических, технологических, экономических, экологозащитных и специальных мероприятий, направленных на обеспечение защиты населения, объектов экономики и инфраструктуры, окружающей природной среды от опасностей в ЧС.

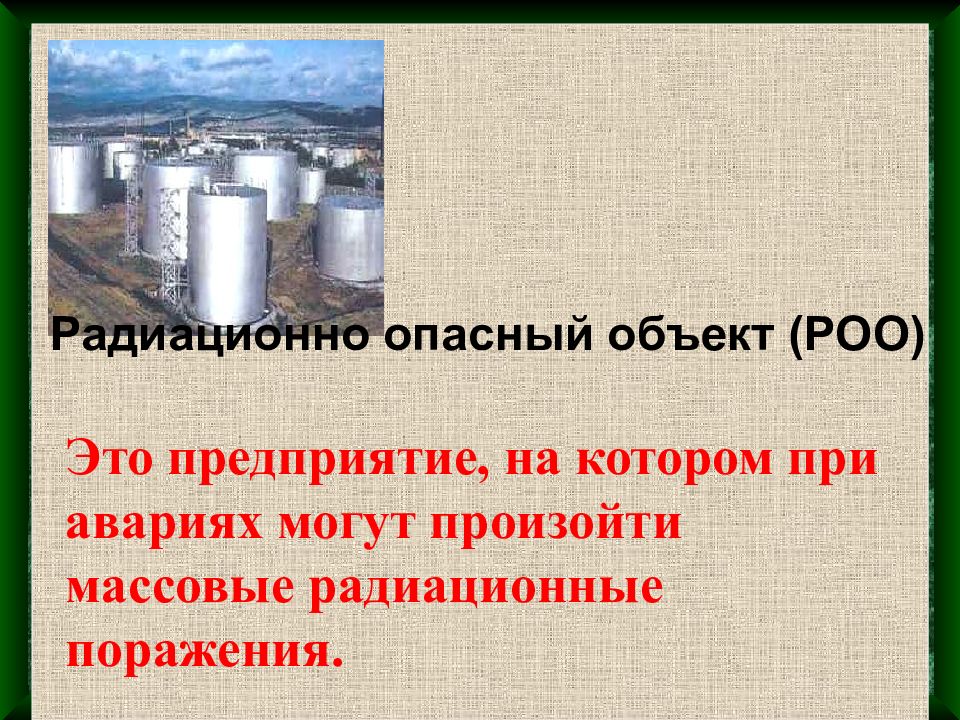

Радиационно опасный объект (РОО) Это предприятие, на котором при авариях могут произойти массовые радиационные поражения.
Радиационная авария – происшествие, приведшее к выходу (выбросу) радиоактивных продуктов и ионизирующих излучений за предусмотренные проектом пределы (границы) в количествах, превышающих установленные нормы безопасности.

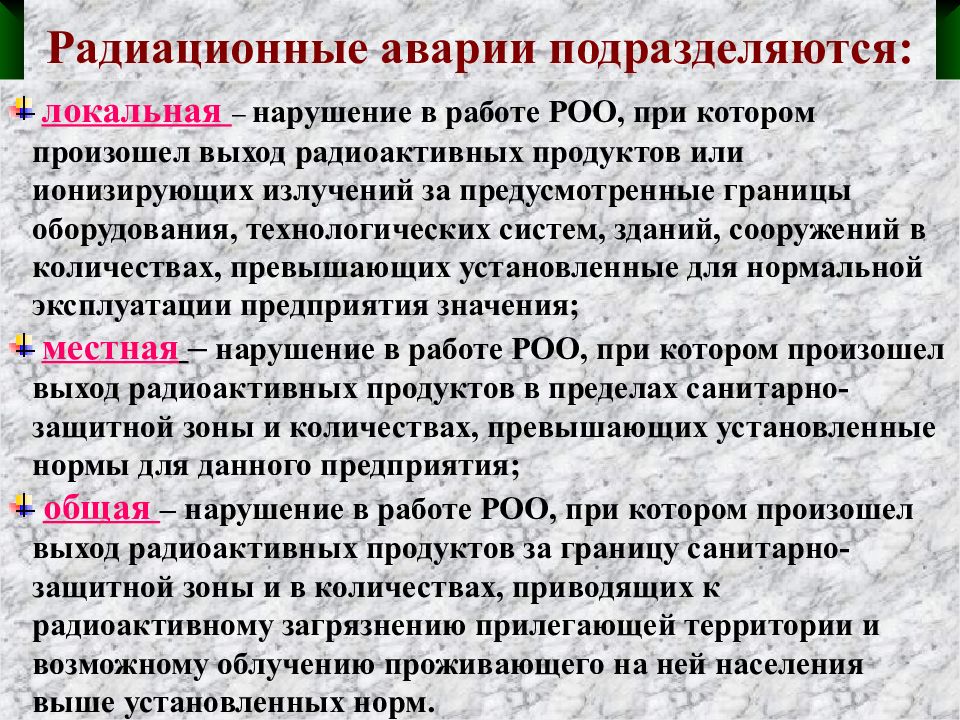

локальная – нарушение в работе РОО, при котором произошел выход радиоактивных продуктов или ионизирующих излучений за предусмотренные границы оборудования, технологических систем, зданий, сооружений в количествах, превышающих установленные для нормальной эксплуатации предприятия значения; местная – нарушение в работе РОО, при котором произошел выход радиоактивных продуктов в пределах санитарно-защитной зоны и количествах, превышающих установленные нормы для данного предприятия; общая – нарушение в работе РОО, при котором произошел выход радиоактивных продуктов за границу санитарно-защитной зоны и в количествах, приводящих к радиоактивному загрязнению прилегающей территории и возможному облучению проживающего на ней населения выше установленных норм.

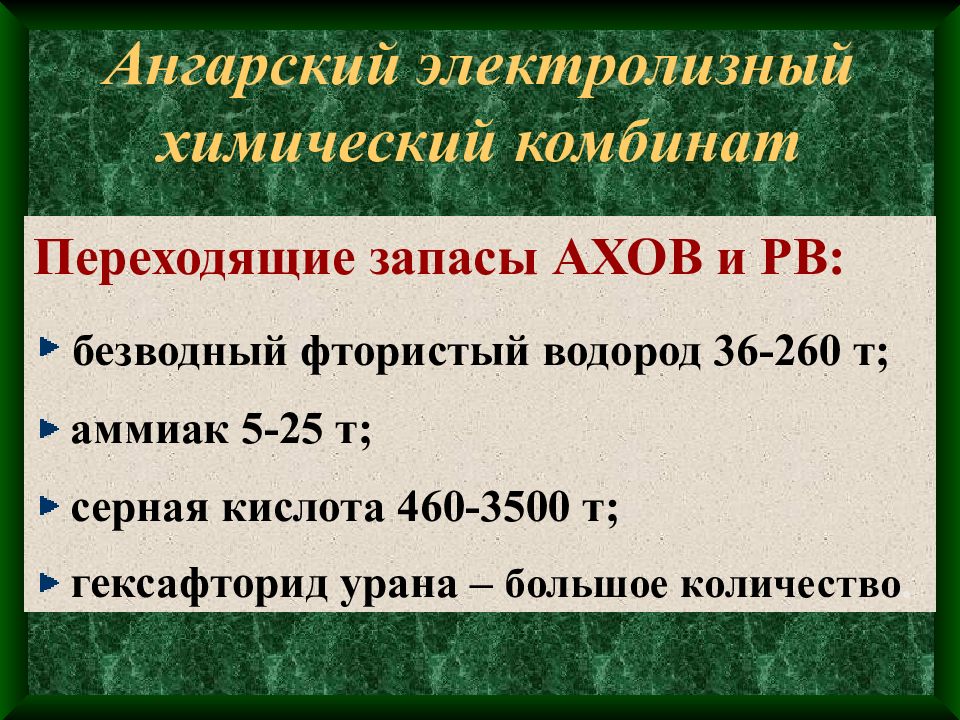

Переходящие запасы АХОВ и РВ: безводный фтористый водород 36-260 т; аммиак 5-25 т; серная кислота 460-3500 т; гексафторид урана – большое количество.

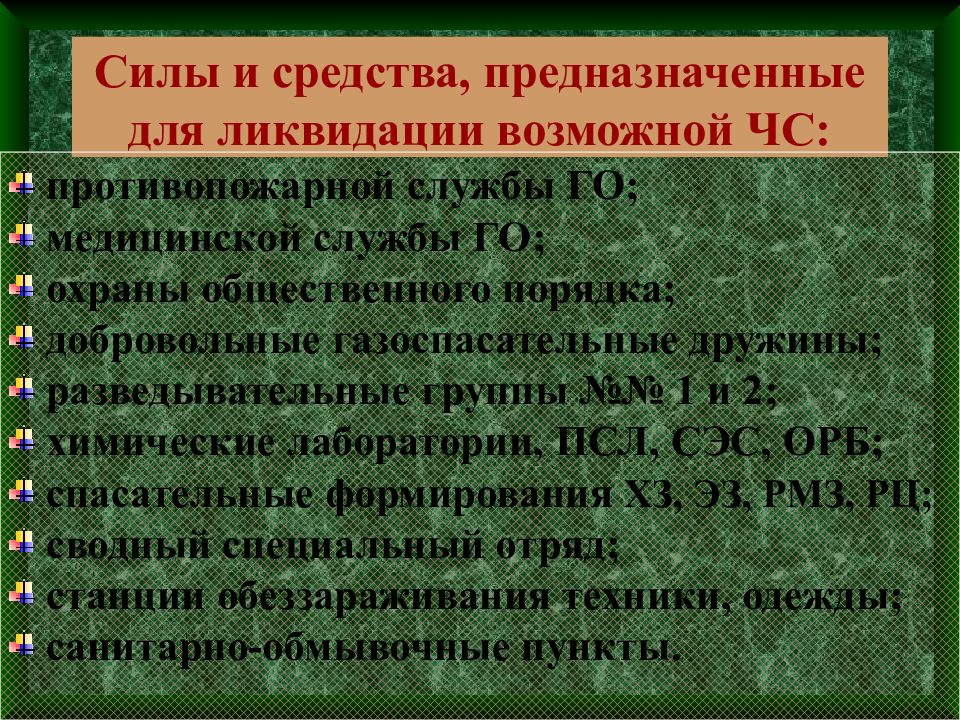

противопожарной службы ГО; медицинской службы ГО; охраны общественного порядка; добровольные газоспасательные дружины; разведывательные группы №№ 1 и 2; химические лаборатории, ПСЛ, СЭС, ОРБ; спасательные формирования ХЗ, ЭЗ, РМЗ, РЦ; сводный специальный отряд; станции обеззараживания техники, одежды; санитарно-обмывочные пункты.
Эмблема ФГУП «Иркутский специализированный комбинат радиационной безопасности «Радон»» Специализированный комбинат «Радон» осуществляет свою деятельность по временному и долговременному хранению радиоактивных отходов, транспортировке радиоактивных веществ и источников ионизирующих излучений с 1963 года. Комбинат обслуживает Иркутскую и Читинскую области, республики Бурятия, Саха-Якутия и Тува.

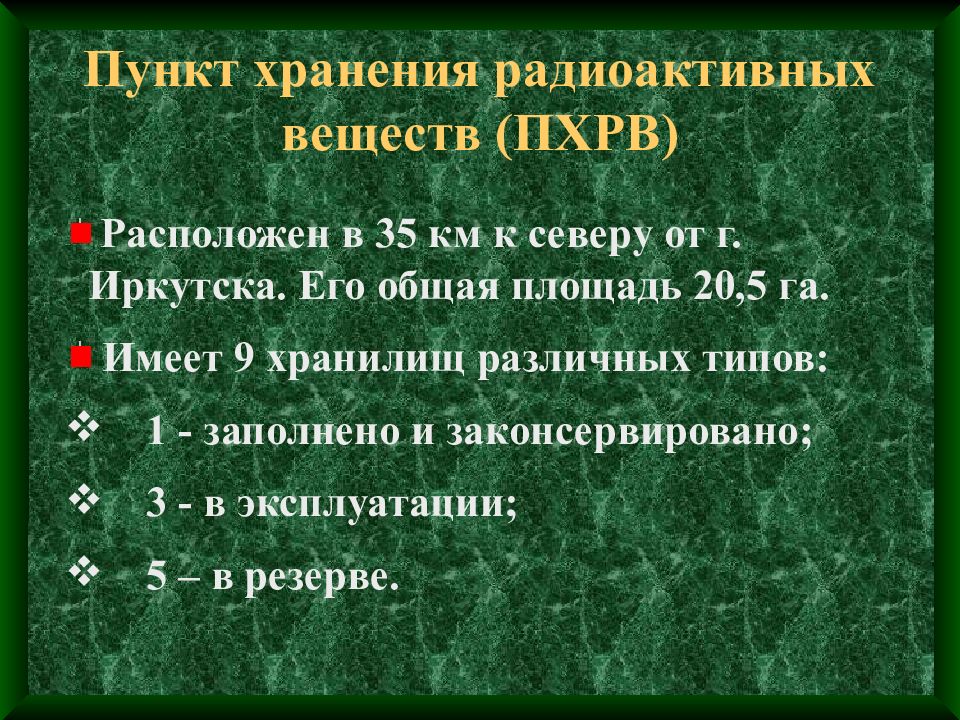

Расположен в 35 км к северу от г. Иркутска. Его общая площадь 20,5 га. Имеет 9 хранилищ различных типов: 1 - заполнено и законсервировано; 3 - в эксплуатации; 5 – в резерве.

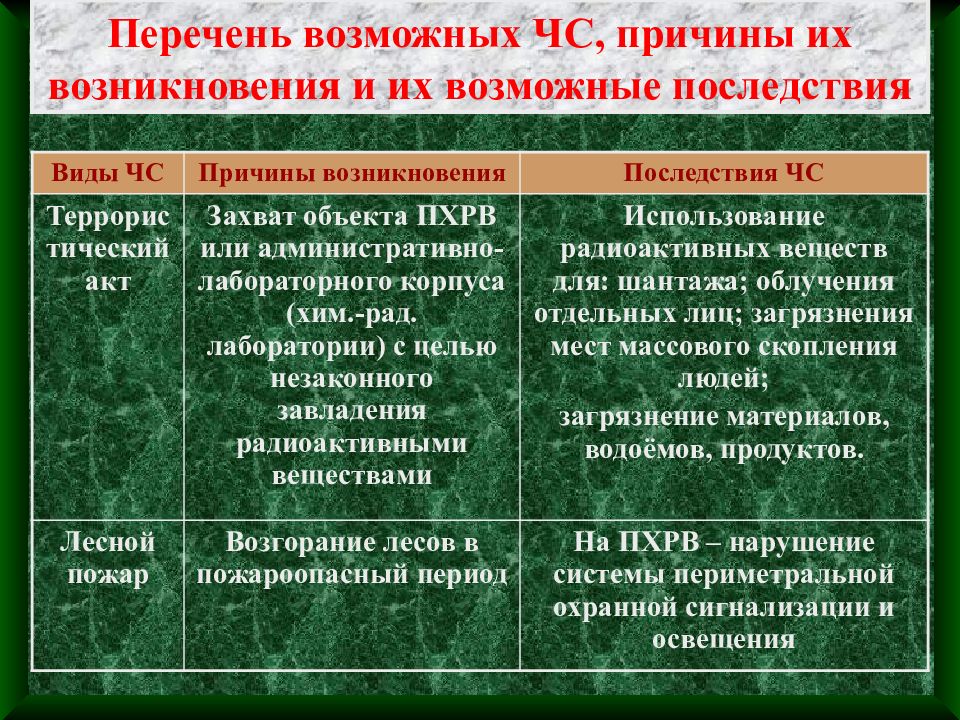

Перечень возможных ЧС, причины их возникновения и их возможные последствия Виды ЧС Причины возникновения Последствия ЧС Террористический акт Захват объекта ПХРВ или административно-лабораторного корпуса (хим.-рад. лаборатории) с целью незаконного завладения радиоактивными веществами Использование радиоактивных веществ для: шантажа; облучения отдельных лиц; загрязнения мест массового скопления людей; загрязнение материалов, водоёмов, продуктов. Лесной пожар Возгорание лесов в пожароопасный период На ПХРВ – нарушение системы периметральной охранной сигнализации и освещения

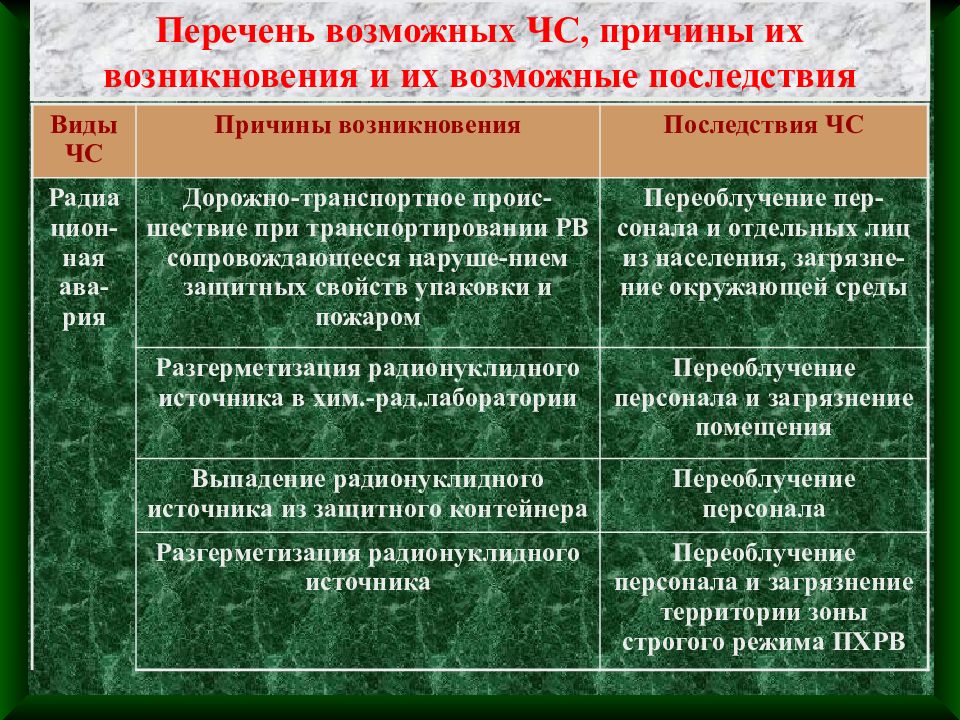

Перечень возможных ЧС, причины их возникновения и их возможные последствия Виды ЧС Причины возникновения Последствия ЧС Радиацион-ная ава-рия Дорожно-транспортное проис-шествие при транспортировании РВ сопровождающееся наруше-нием защитных свойств упаковки и пожаром Переоблучение пер-сонала и отдельных лиц из населения, загрязне-ние окружающей среды Разгерметизация радионуклидного источника в хим.-рад.лаборатории Переоблучение персонала и загрязнение помещения Выпадение радионуклидного источника из защитного контейнера Переоблучение персонала Разгерметизация радионуклидного источника Переоблучение персонала и загрязнение территории зоны строгого режима ПХРВ

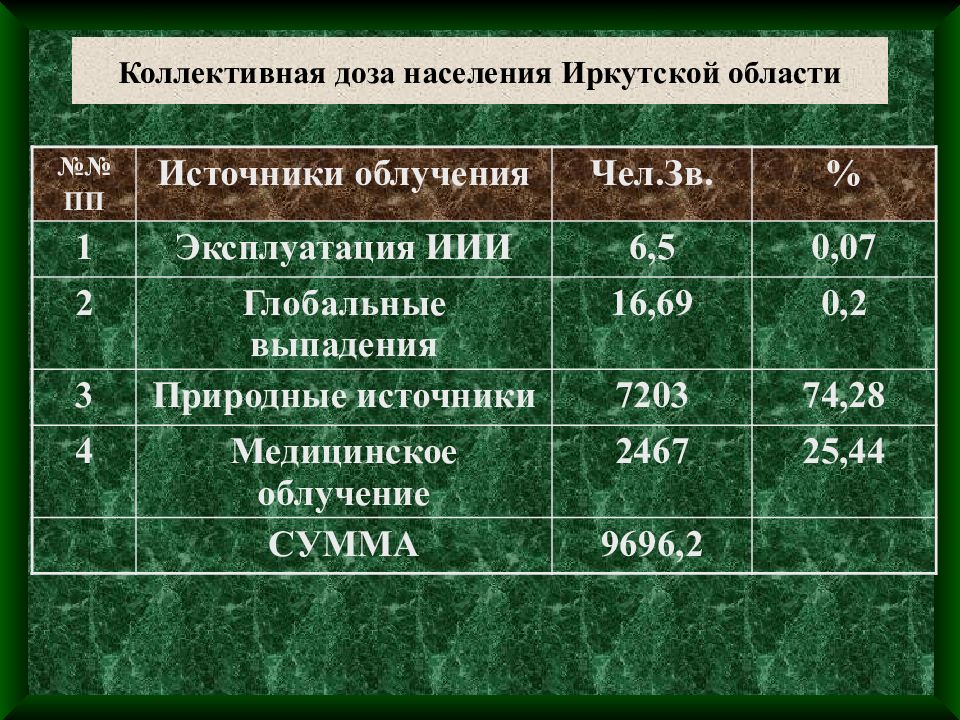

№№ ПП Источники облучения Чел.Зв. % 1 Эксплуатация ИИИ 6,5 0,07 2 Глобальные выпадения 16,69 0,2 3 Природные источники 7203 74,28 4 Медицинское облучение 2467 25,44 СУММА 9696,2
Условные обозначения Относительно безопасная Потенциально опасная Опасная Особоопасная Прогнозная карта-схема радоновой опасности
Относительно безопасные – площади, территории, участки, на которых не установлены признаки радоноопасности.

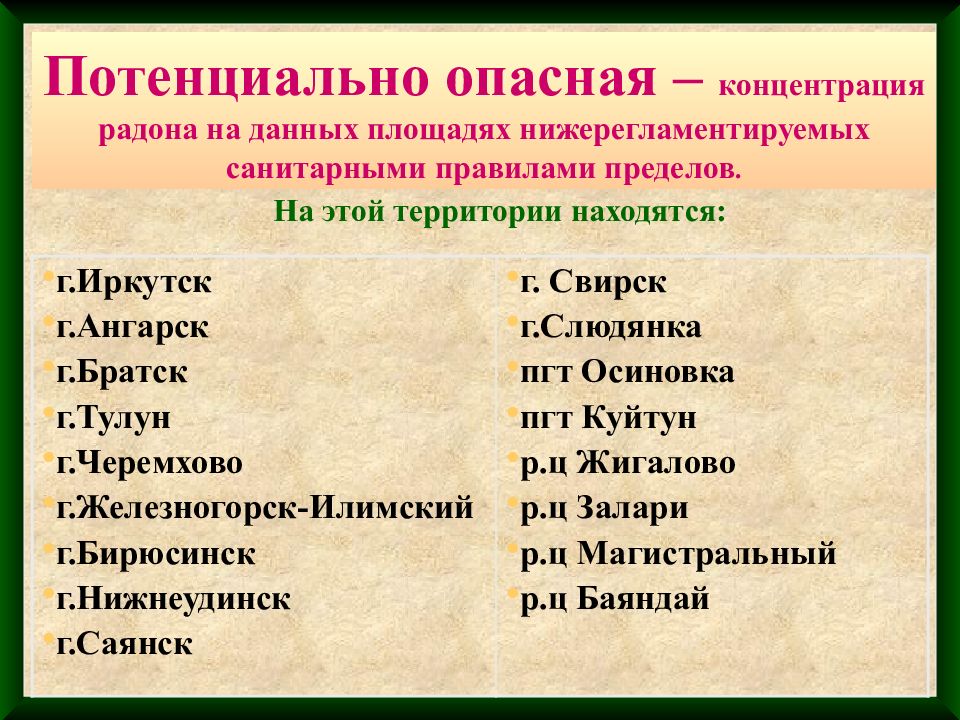

Потенциально опасная – концентрация радона на данных площадях нижерегламентируемых санитарными правилами пределов. На этой территории находятся: г.Иркутск г.Ангарск г.Братск г.Тулун г.Черемхово г.Железногорск-Илимский г.Бирюсинск г.Нижнеудинск г.Саянск г. Свирск г.Слюдянка пгт Осиновка пгт Куйтун р.ц Жигалово р.ц Залари р.ц Магистральный р.ц Баяндай

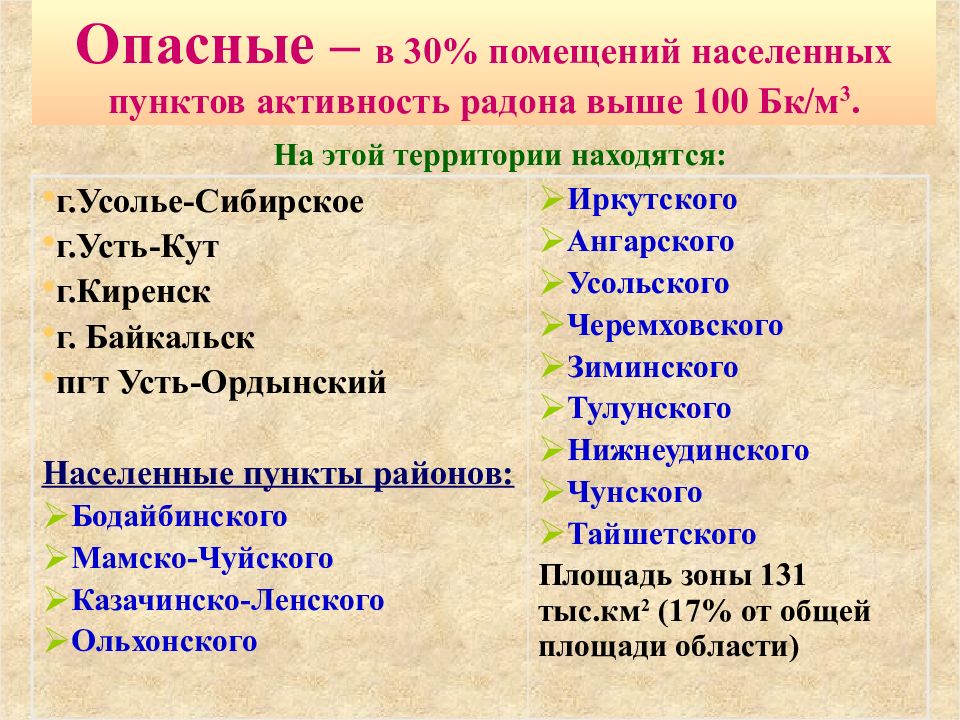

Опасные – в 30% помещений населенных пунктов активность радона выше 100 Бк/м 3. На этой территории находятся: г.Усолье-Сибирское г.Усть-Кут г.Киренск г. Байкальск пгт Усть-Ордынский Населенные пункты районов: Бодайбинского Мамско-Чуйского Казачинско-Ленского Ольхонского Иркутского Ангарского Усольского Черемховского Зиминского Тулунского Нижнеудинского Чунского Тайшетского Площадь зоны 131 тыс.км 2 (17% от общей площади области)

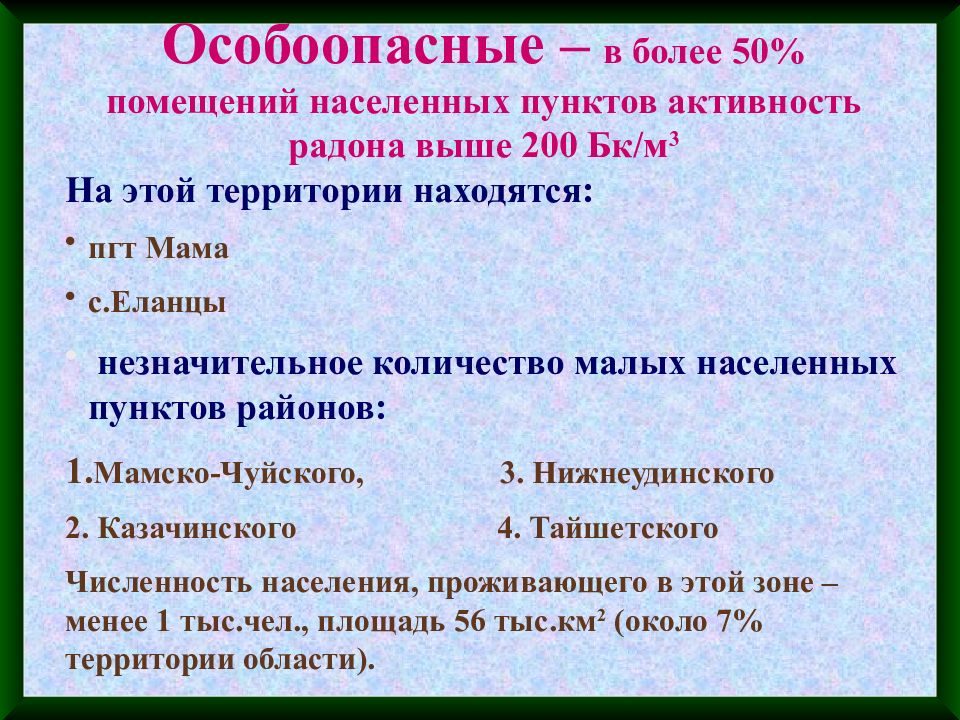

Особоопасные – в более 50% помещений населенных пунктов активность радона выше 200 Бк/м 3 На этой территории находятся: пгт Мама с.Еланцы незначительное количество малых населенных пунктов районов: 1. Мамско-Чуйского, 3. Нижнеудинского 2. Казачинского 4. Тайшетского Численность населения, проживающего в этой зоне – менее 1 тыс.чел., площадь 56 тыс.км 2 (около 7% территории области).

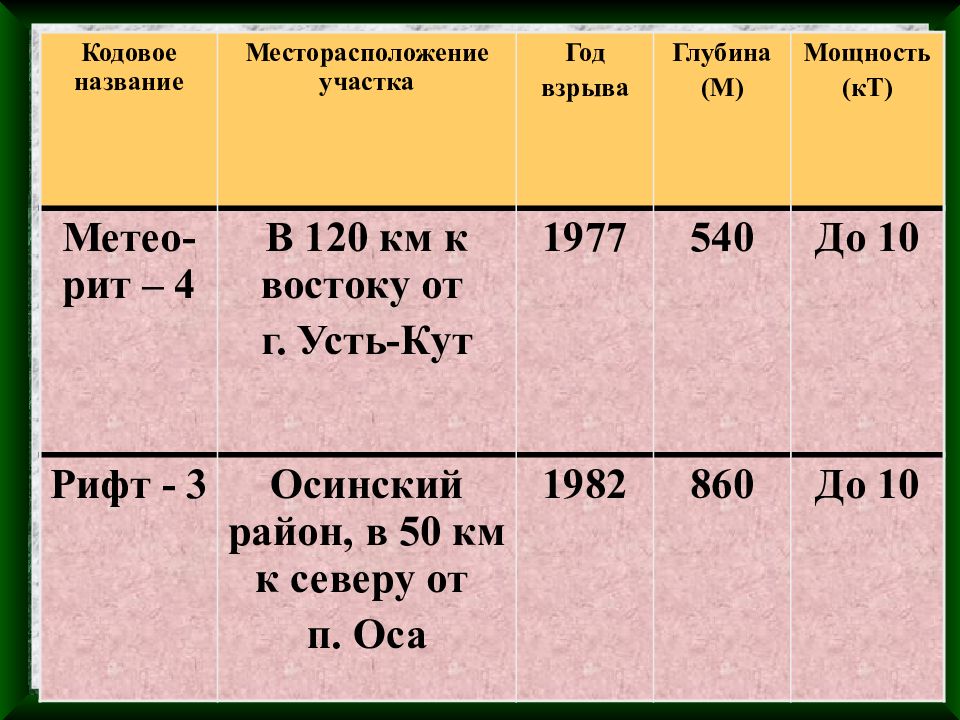

Кодовое название Месторасположение участка Год взрыва Глубина (М) Мощность (кТ) Метео-рит – 4 В 120 км к востоку от г. Усть-Кут 1977 540 До 10 Рифт - 3 Осинский район, в 50 км к северу от п. Оса 1982 860 До 10
(по пост. Губернатора Иркутской обл. № 347 от 21.05.2002 г.) Степень опасности Количество объектов (единиц) Характеристика 1 13 В зону возможного химического заражения в случае разрушения емкостей с АХОВ попадает более 75 тыс.чел. 2 2 В зону возможного химического заражения попадает от 40 до 75 тыс.чел. 3 56 В зону возможного химического заражения попадает до 40 тыс.чел. 4 33 Зона возможного химического заражения не выходит за пределы территории объекта или его санитарно-защитной зоны

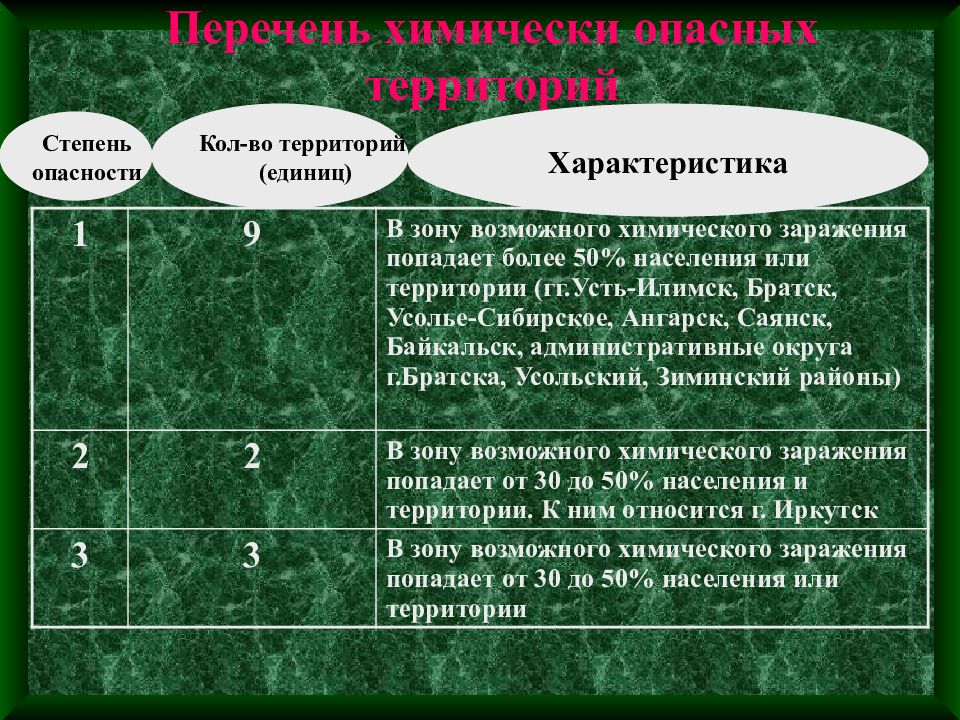

Степень опасности Кол-во территорий (единиц) Характеристика 1 9 В зону возможного химического заражения попадает более 50% населения или территории (гг.Усть-Илимск, Братск, Усолье-Сибирское, Ангарск, Саянск, Байкальск, административные округа г.Братска, Усольский, Зиминский районы) 2 2 В зону возможного химического заражения попадает от 30 до 50% населения и территории. К ним относится г. Иркутск 3 3 В зону возможного химического заражения попадает от 30 до 50% населения или территории

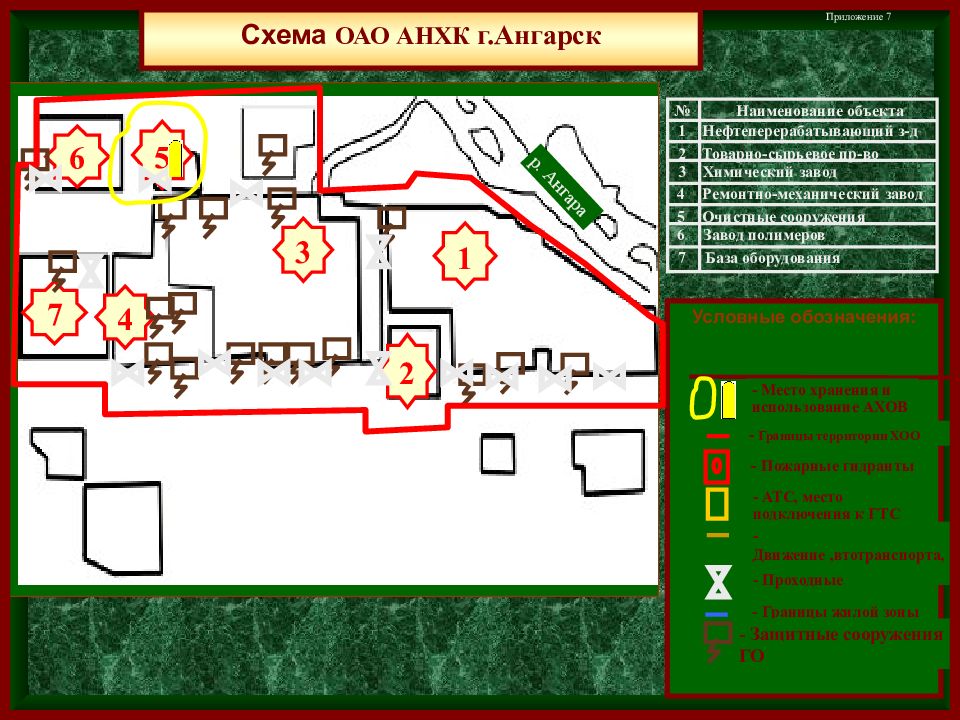

3 4 5 6 7 2 1 Условные обозначения: Наименование объекта № Нефтеперерабатывающий з-д 1 Товарно-сырьевое пр-во 2 Химический завод 3 Ремонтно-механический завод 4 Очистные сооружения 5 Завод полимеров 6 База оборудования 7 Схема ОАО АНХК г.Ангарск Приложение 7 - Место хранения и использование АХОВ - Границы территории ХОО - Пожарные гидранты - АТС, место подключения к ГТС - Движение,втотранспорта, проезды - Проходные - Границы жилой зоны - Защитные сооружения ГО р. Ангара

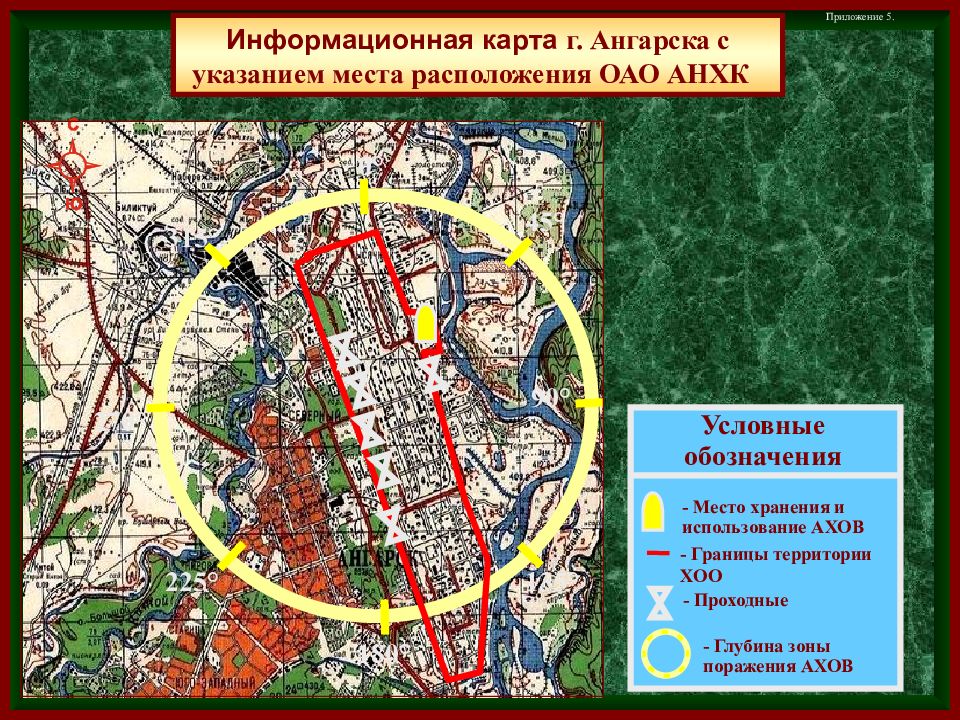

315° 0° 45° 135° 180° 225° 270° 90° Информационная карта г. Ангарска с указанием места расположения ОАО АНХК Приложение 5. - Место хранения и использование АХОВ - Границы территории ХОО Условные обозначения - Проходные - Глубина зоны поражения АХОВ
Схема Байкальского целлюлозно-бумажного комбината, г. Байкальск 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 16 17 18 19 20 20 20 2,25 км 2,95 км 2,8 км 1 1 2 3 4 5 6 8 9 10 11 12 13 14 15 16 16 17 18 19 20 21 22 23 26 7 24 25 Приложение 7
Наименование объекта № Материально-технический склад 1 Железнодорожный цех 2 ОКС 3 Столовая 4 Склад готовой продукции 5 Сушильный цех 6 Гараж 7 Открытая трансформаторная подстанция 8 9 ТЭЦ Условные обозначения: - Место хранения и использование АХОВ - Границы территории ХОО - Пожарные гидранты - АТС, место подключения к ГТС - Движение автотранспорта, проезды - Проходные - Защитные сооружения ГО - Границы жилой зоны 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 Отбельный цех Варочный цех Экспериментальный цех Цех каустизации Мебельный цех Склад извести Склад щепы Цех талового масла ГСМ Склад угля Ремонтно-механический цех Цех переработки осадка Цех водоснабжения Древесно-подготовительный цех Пожарное депо Цех хим. водоочистки Очистные сооружения Приложение 7(продолжение)

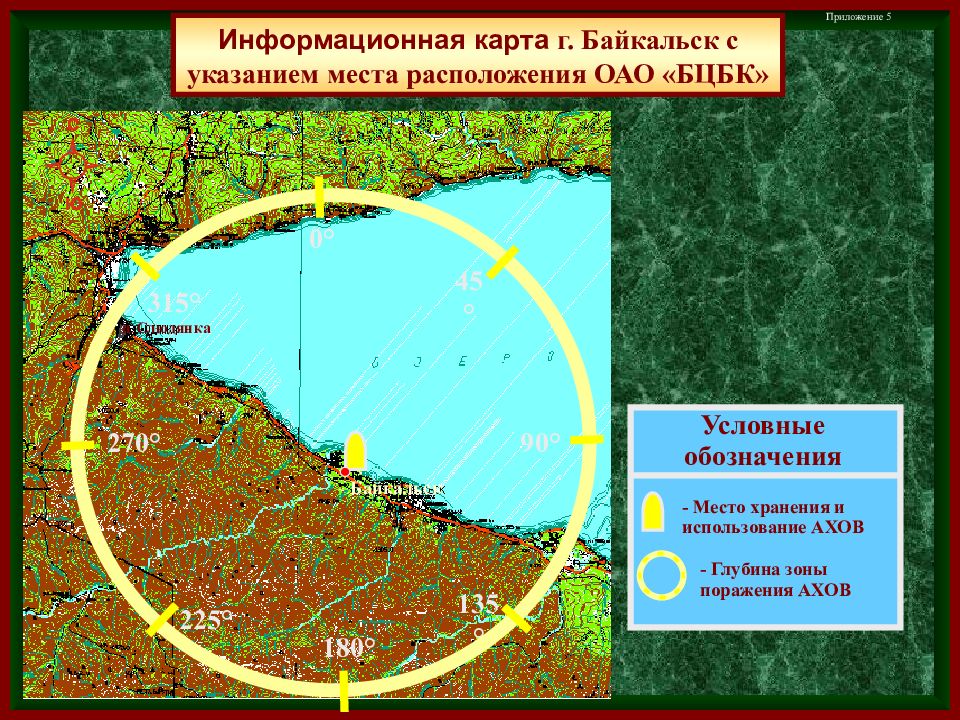

315° 0° 45° 135° 180° 225° 270° 90° Информационная карта г. Байкальск с указанием места расположения ОАО «БЦБК» Приложение 5 - Место хранения и использование АХОВ Условные обозначения - Глубина зоны поражения АХОВ Байкальск п. Слюдянка

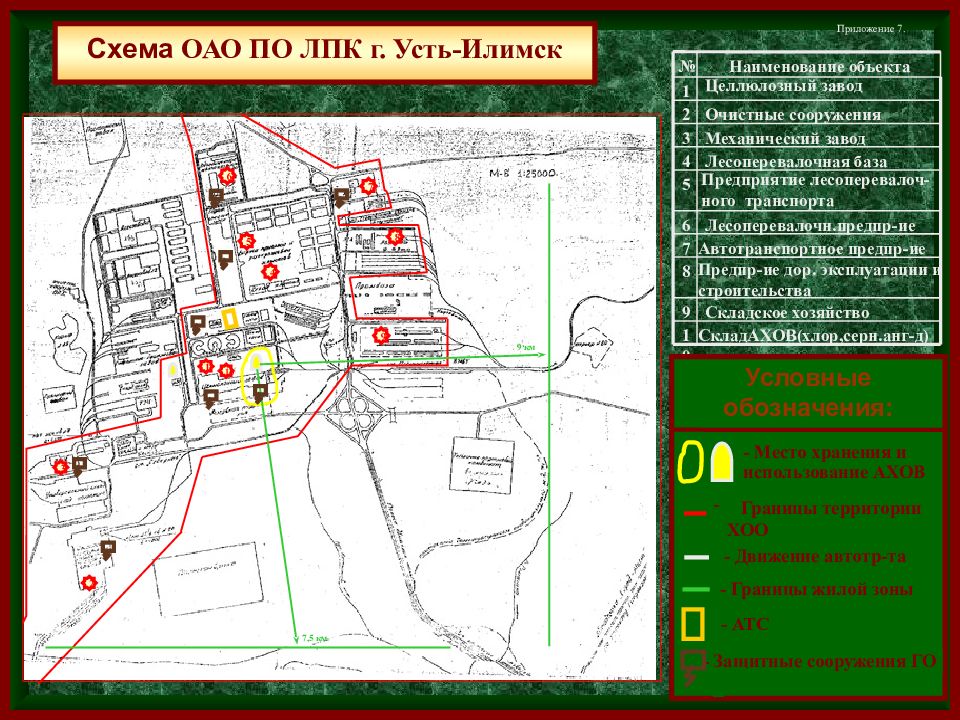

СкладАХОВ(хлор,серн.анг-д) 10 Складское хозяйство 9 Предпр-ие дор. эксплуатации и строительства 8 Автотранспортное предпр-ие 7 Лесоперевалочн.предпр-ие 6 Предприятие лесоперевалоч-ного транспорта 5 Лесоперевалочная база 4 Механический завод 3 Очистные сооружения 2 Целлюлозный завод 1 Наименование объекта № Схема ОАО ПО ЛПК г. Усть-Илимск Условные обозначения: - Место хранения и использование АХОВ Границы территории ХОО - Защитные сооружения ГО - Границы жилой зоны 9 км 7,5 км 1 - Движение автотр-та - АТС 10 6 5 7 8 4 9 3 2 С Ю Приложение 7.
Схема склада жидкого хлора и сернистого ангидрида СП Целлюлозный завод Условные обозначения: - Место хранения и использование АХОВ - Границы территории склада хлора - Пожарные гидранты - Проходные - Цистерна с АХОВ - Проезд 78,8 м 1 1 1 1 2 3 5 4 8 10 10 10 9 6 7 11 С Ю 156,5 м Пост охраны 11 Бытовые помещения 10 Мастерская КИПиА 9 Пульт склада хлора 8 Санитарная колонна 7 Площадка с танками 6 Испарители сернистого 5 Испарители хлора 4 Отд-ние получения 3 Трубный коридор 2 Отсеки с танками хлора 1 Наименование объекта № Приложение 7. гипохлорида ангидрида сернистого ангидрида

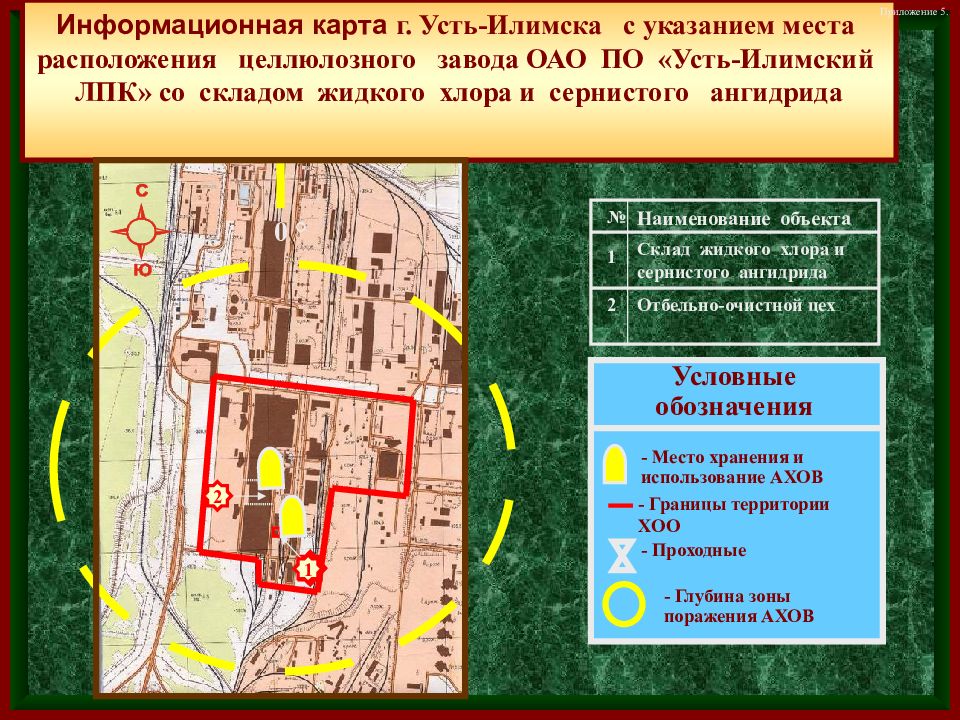

Информационная карта г. Усть-Илимска с указанием места расположения целлюлозного завода ОАО ПО «Усть-Илимский ЛПК» со складом жидкого хлора и сернистого ангидрида 0 ° - Место хранения и использование АХОВ - Границы территории ХОО Условные обозначения - Проходные - Глубина зоны поражения АХОВ 1 Наименование объекта № 1 Cклад жидкого хлора и сернистого ангидрида 2 Отбельно-очистной цех Приложение 5. 1 2

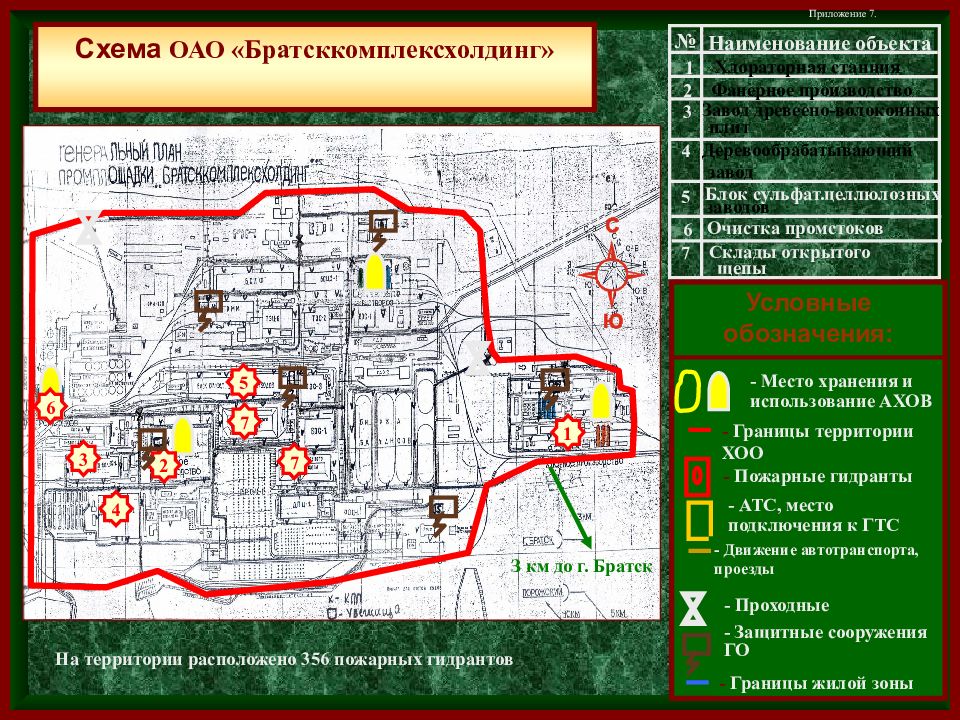

Схема ОАО «Братсккомплексхолдинг» Наименование объекта № 1 2 3 4 5 6 7 Приложение 7. Условные обозначения: - Место хранения и использование АХОВ - Границы территории ХОО - Пожарные гидранты - АТС, место подключения к ГТС - Движение автотранспорта, проезды - Проходные - Защитные сооружения ГО - Границы жилой зоны Хлораторная станция Фанерное производство Завод древеено-волоконных плит Деревообрабатывающий 1 2 3 4 завод Блок сульфат.целлюлозных заводов 5 Очистка промстоков 6 Склады открытого щепы 7 7 На территории расположено 356 пожарных гидрантов З км до г. Братск
Приложение 5. - Место хранения и использование АХОВ - Границы территории ХОО Условные обозначения - Проходные - Глубина зоны поражения АХОВ Информационная карта г. Братска с указанием места расположения ОАО «Братсккомплексхолдинг» 315° 0° 45° 135° 180° 225° 90° 270°

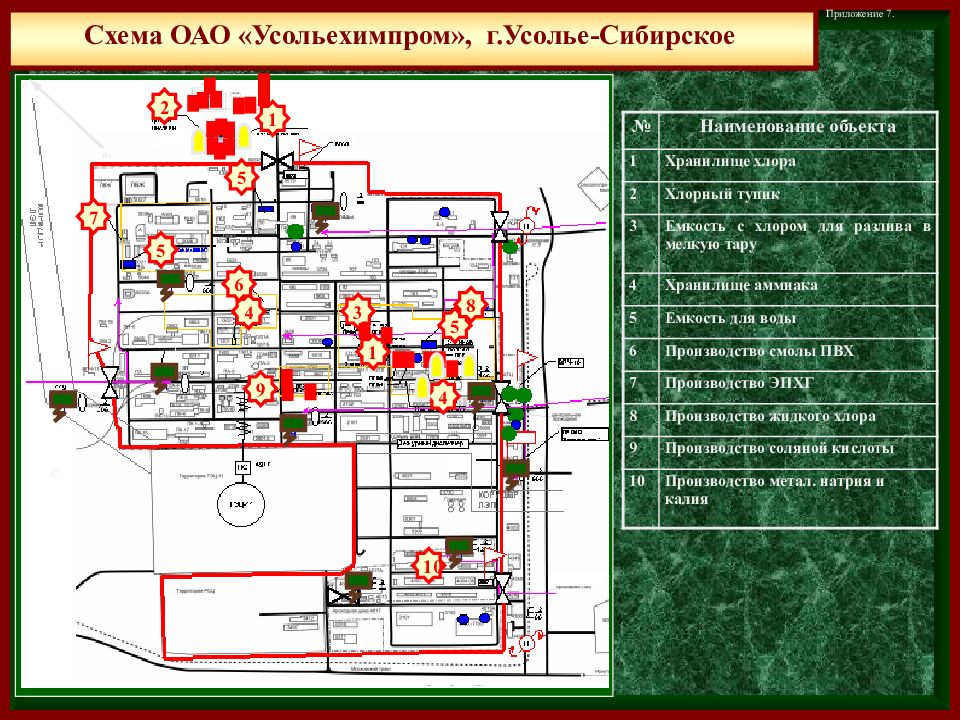

Схема ОАО «Усольехимпром», г.Усолье-Сибирское Приложение 7. № Наименование объекта 1 Хранилище хлора 2 Хлорный тупик 3 Емкость с хлором для разлива в мелкую тару 4 Хранилище аммиака 5 Емкость для воды 6 Производство смолы ПВХ 7 Производство ЭПХГ 8 Производство жидкого хлора 9 Производство соляной кислоты 10 Производство метал. натрия и калия С 1 2 5 7 3 5 1 4 4 5 6 9 8 10 С Ю

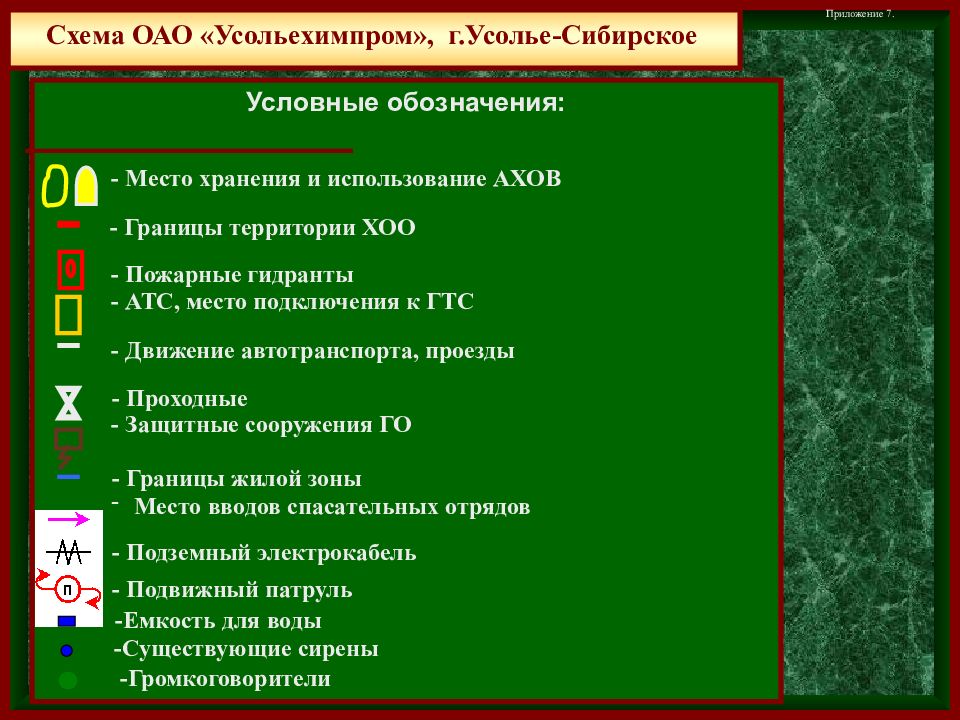

Схема ОАО «Усольехимпром», г.Усолье-Сибирское Приложение 7. Условные обозначения: - Место хранения и использование АХОВ - Границы территории ХОО - Пожарные гидранты - АТС, место подключения к ГТС - Движение автотранспорта, проезды - Проходные - Защитные сооружения ГО - Границы жилой зоны Место вводов спасательных отрядов - Подземный электрокабель - Подвижный патруль -Емкость для воды -Существующие сирены -Громкоговорители

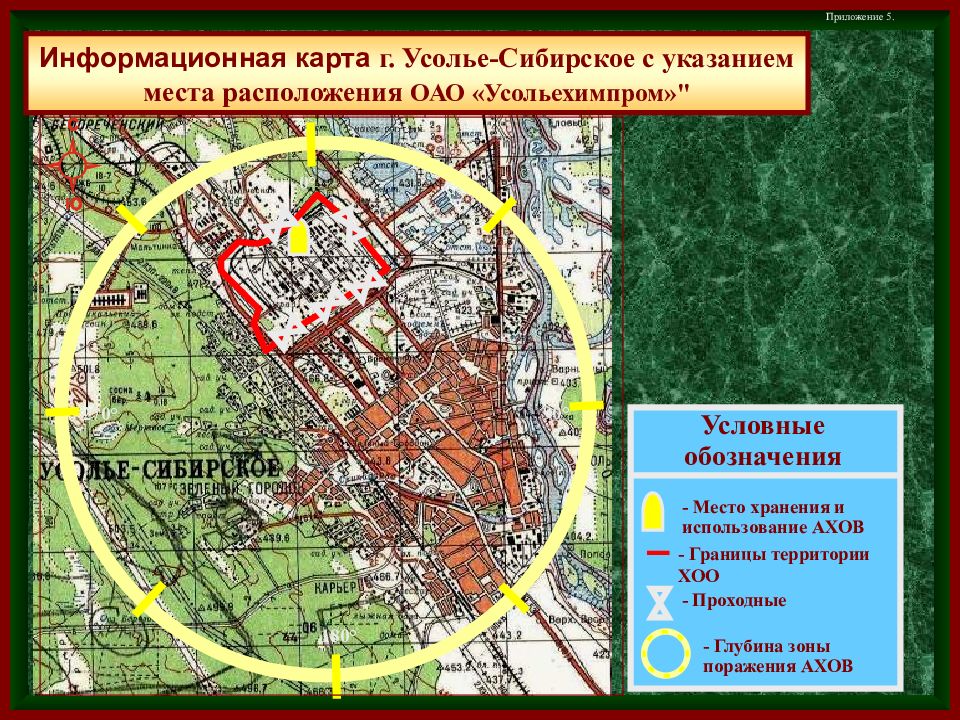

0° 180° 270° 90° Информационная карта г. Усолье-Сибирское с указанием места расположения ОАО «Усольехимпром»" Приложение 5. - Место хранения и использование АХОВ - Границы территории ХОО Условные обозначения - Проходные - Глубина зоны поражения АХОВ

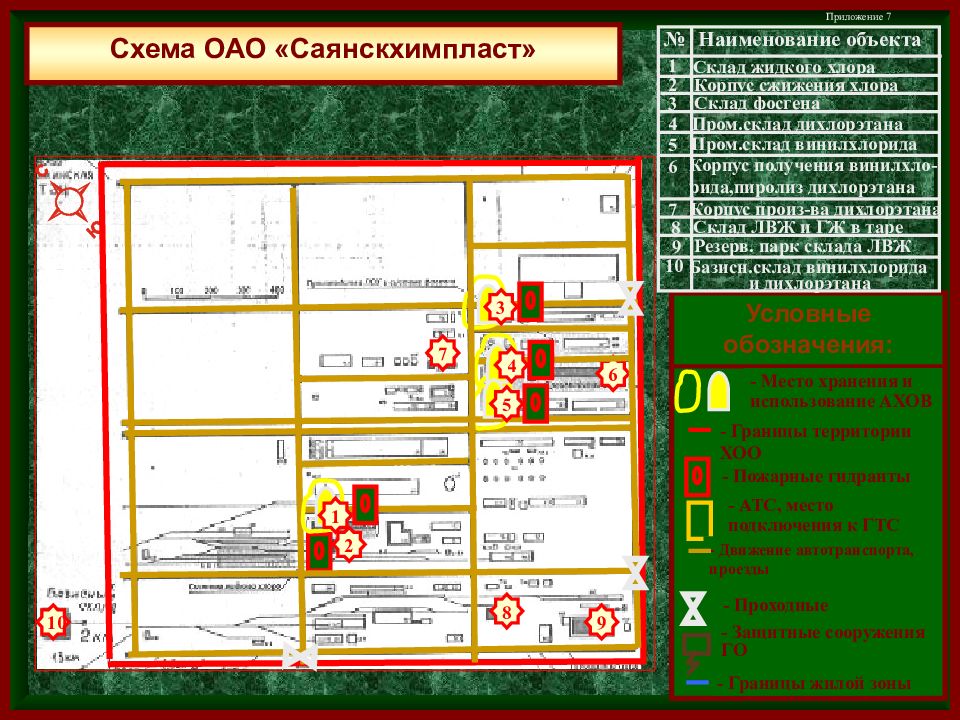

Схема ОАО «Саянскхимпласт» Условные обозначения: - Место хранения и использование АХОВ - Границы территории ХОО - Пожарные гидранты - АТС, место подключения к ГТС - Движение автотранспорта, проезды - Проходные - Защитные сооружения ГО - Границы жилой зоны Приложение 7 2 6 7 8 9 10 4 5 3 1 Наименование объекта № Склад жидкого хлора 1 Корпус сжижения хлора 2 Склад фосгена 3 4 5 6 8 9 Пром.склад дихлорэтана 7 Пром.склад винилхлорида Корпус получения винилхло- рида,пиролиз дихлорэтана Корпус произ-ва дихлорэтана Склад ЛВЖ и ГЖ в таре Резерв. парк склада ЛВЖ Базисн.склад винилхлорида 10 и дихлорэтана

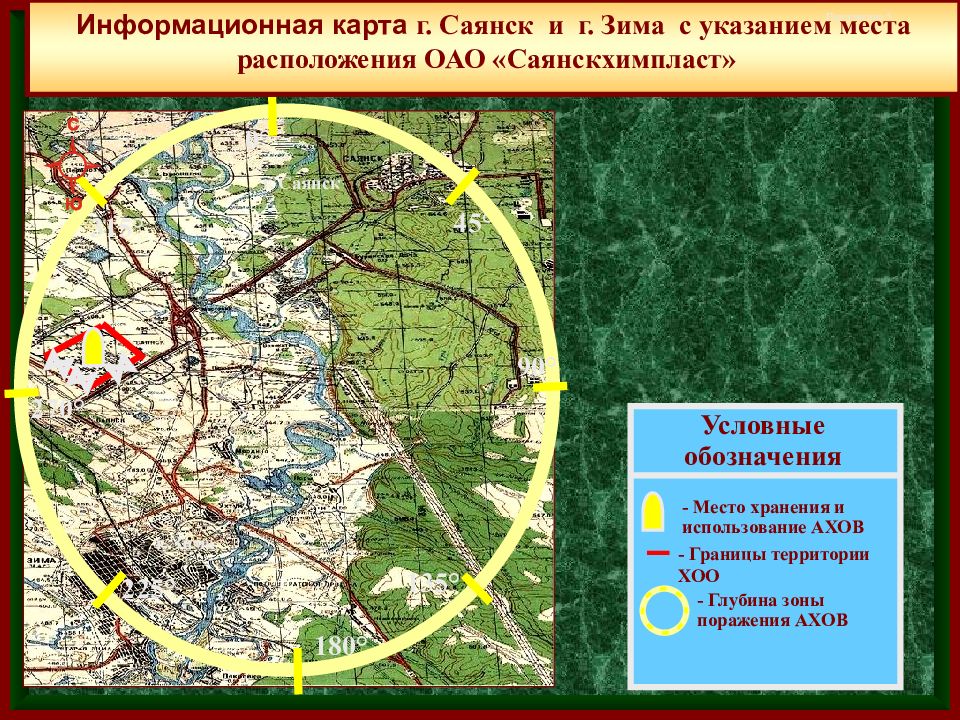

315° 0° 45° 135° 180° 225° 270° 90° Информационная карта г. Саянск и г. Зима с указанием места расположения ОАО «Саянскхимпласт» Приложение 5. - Место хранения и использование АХОВ - Границы территории ХОО Условные обозначения - Глубина зоны поражения АХОВ г. Саянск г. Зима

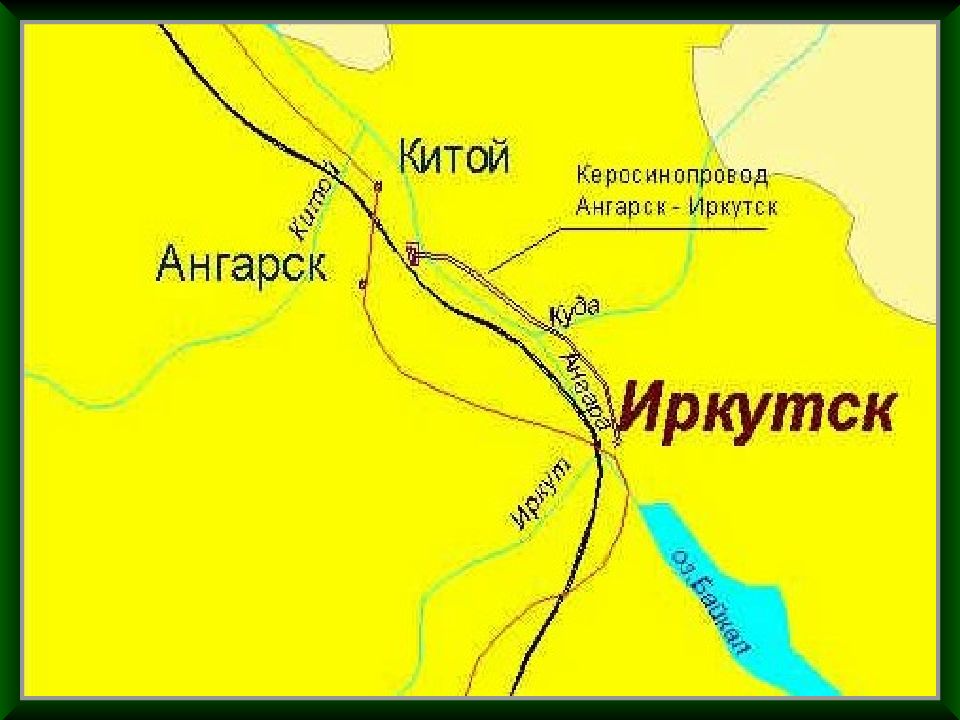

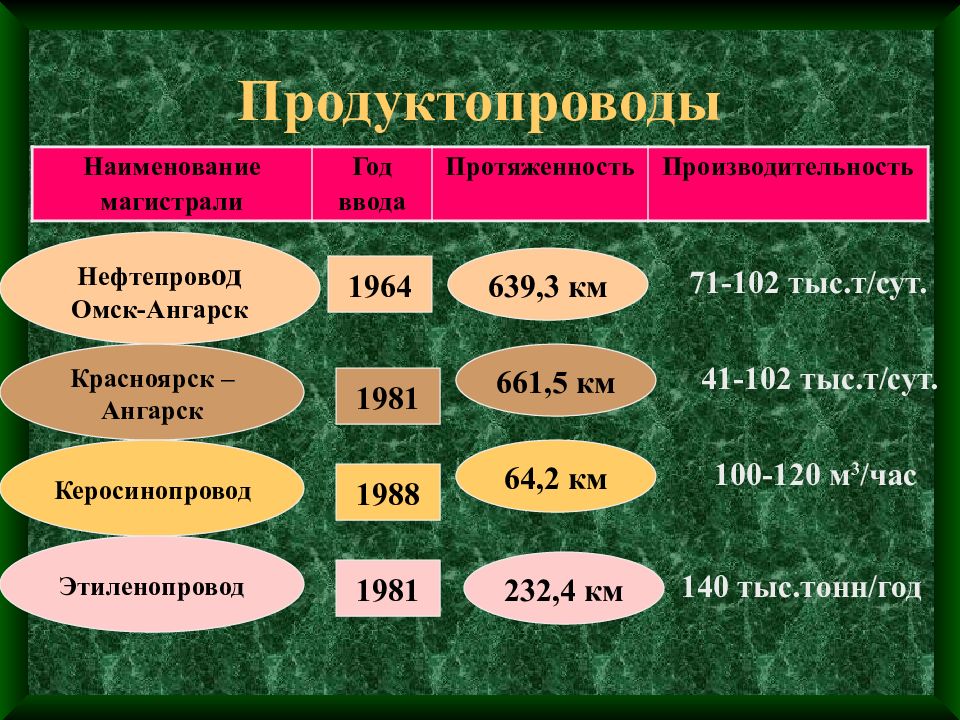

Наименование магистрали Год ввода Протяженность Производительность Нефтепров од Омск-Ангарск Красноярск – Ангарск Керосинопровод Этиленопровод 1964 1981 1988 1981 639,3 км 661,5 км 64,2 км 232,4 км 71-102 тыс.т/сут. 41-102 тыс.т/сут. 100-120 м 3 /час 140 тыс.тонн/год

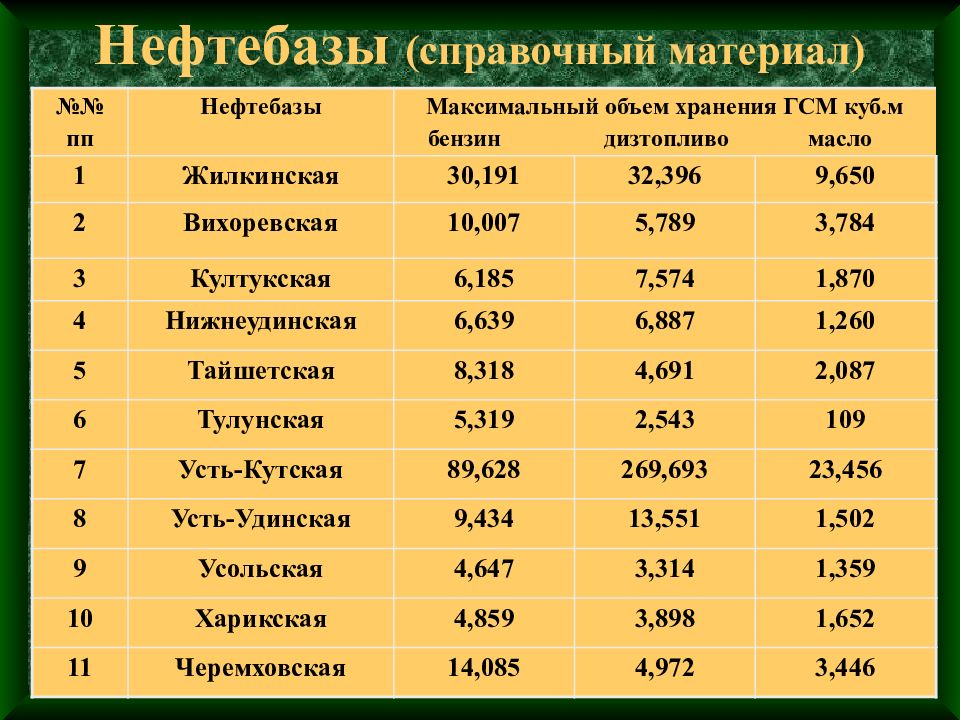

№№ пп Нефтебазы Максимальный объем хранения ГСМ куб.м бензин дизтопливо масло 1 Жилкинская 30,191 32,396 9,650 2 Вихоревская 10,007 5,789 3,784 3 Култукская 6,185 7,574 1,870 4 Нижнеудинская 6,639 6,887 1,260 5 Тайшетская 8,318 4,691 2,087 6 Тулунская 5,319 2,543 109 7 Усть-Кутская 89,628 269,693 23,456 8 Усть-Удинская 9,434 13,551 1,502 9 Усольская 4,647 3,314 1,359 10 Харикская 4,859 3,898 1,652 11 Черемховская 14,085 4,972 3,446

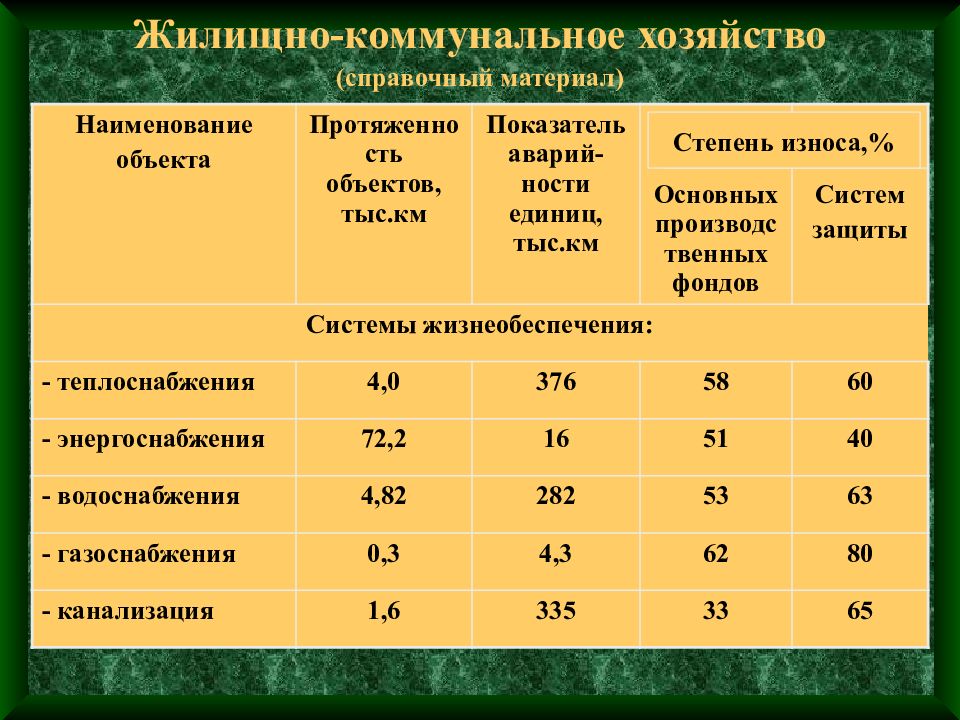

Наименование объекта Протяженность объектов, тыс.км Показатель аварий-ности единиц, тыс.км Основных производственных фондов Систем защиты Системы жизнеобеспечения: - теплоснабжения 4,0 376 58 60 - энергоснабжения 72,2 16 51 40 - водоснабжения 4,82 282 53 63 - газоснабжения 0,3 4,3 62 80 - канализация 1,6 335 33 65 Степень износа,%

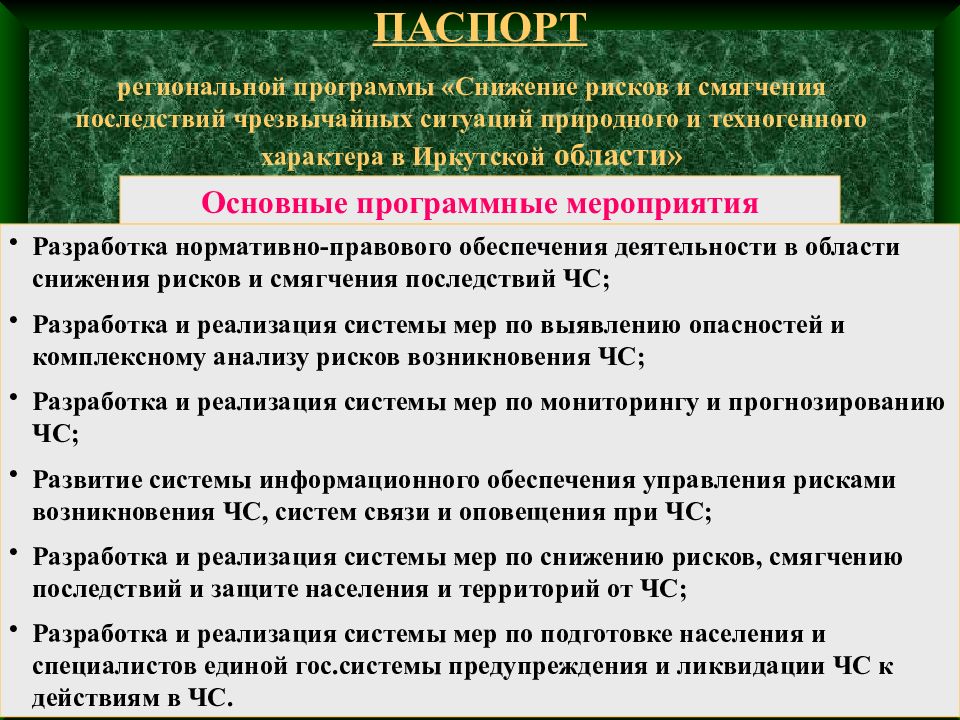

региональной программы «Снижение рисков и смягчения последствий чрезвычайных ситуаций природного и техногенного характера в Иркутской области» Основные программные мероприятия Разработка нормативно-правового обеспечения деятельности в области снижения рисков и смягчения последствий ЧС; Разработка и реализация системы мер по выявлению опасностей и комплексному анализу рисков возникновения ЧС; Разработка и реализация системы мер по мониторингу и прогнозированию ЧС; Развитие системы информационного обеспечения управления рисками возникновения ЧС, систем связи и оповещения при ЧС; Разработка и реализация системы мер по снижению рисков, смягчению последствий и защите населения и территорий от ЧС; Разработка и реализация системы мер по подготовке населения и специалистов единой гос.системы предупреждения и ликвидации ЧС к действиям в ЧС.
