Дисциплина Военная топография
Лекция. Тема № 1: Топографические карты.

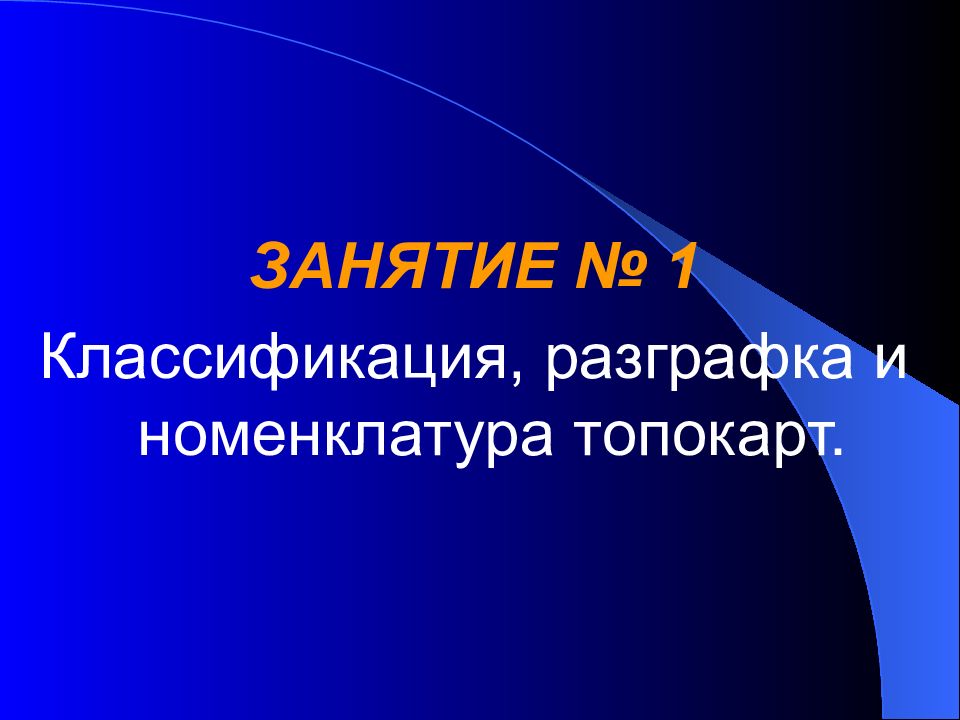

ЗАНЯТИЕ № 1 Классификация, разграфка и номенклатура топокарт.

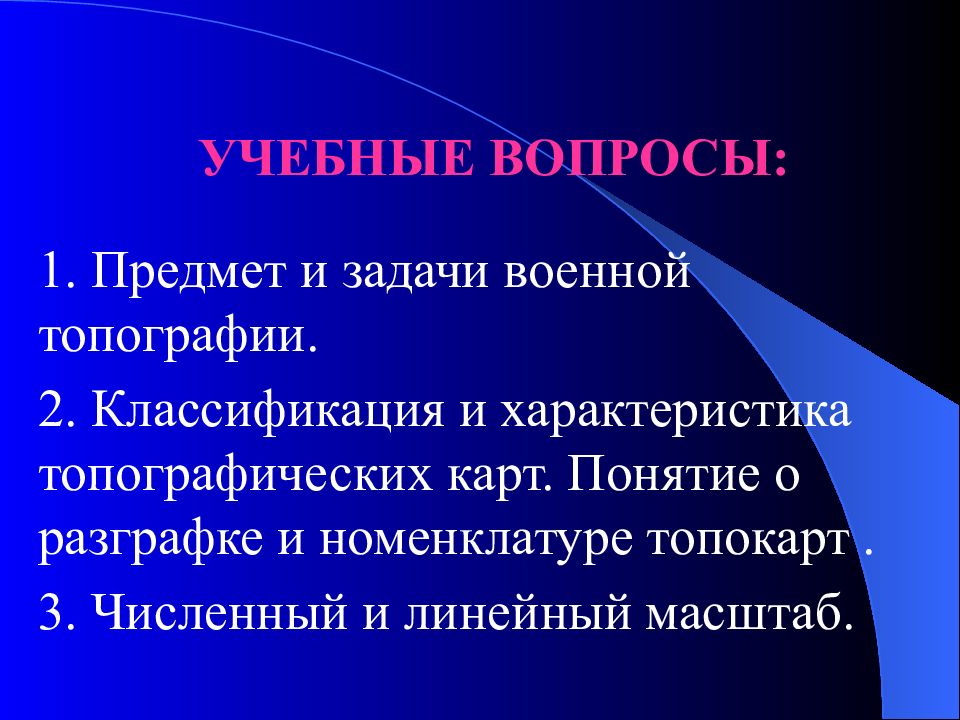

УЧЕБНЫЕ ВОПРОСЫ: 1. Предмет и задачи военной топографии. 2. Классификация и характеристика топографических карт. Понятие о разграфке и номенклатуре топокарт. 3. Численный и линейный масштаб.

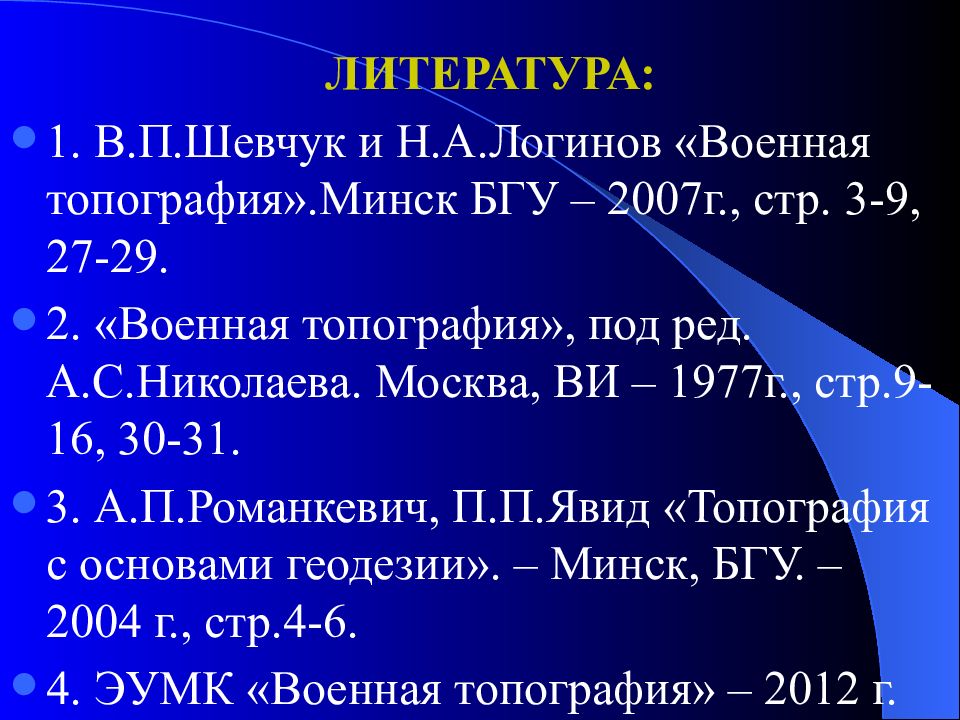

ЛИТЕРАТУРА: 1. В.П.Шевчук и Н.А.Логинов «Военная топография».Минск БГУ – 2007г., стр. 3-9, 27-29. 2. «Военная топография», под ред. А.С.Николаева. Москва, ВИ – 1977г., стр.9-16, 30-31. 3. А.П.Романкевич, П.П.Явид «Топография с основами геодезии». – Минск, БГУ. – 2004 г., стр.4-6. 4. ЭУМК «Военная топография» – 2012 г.

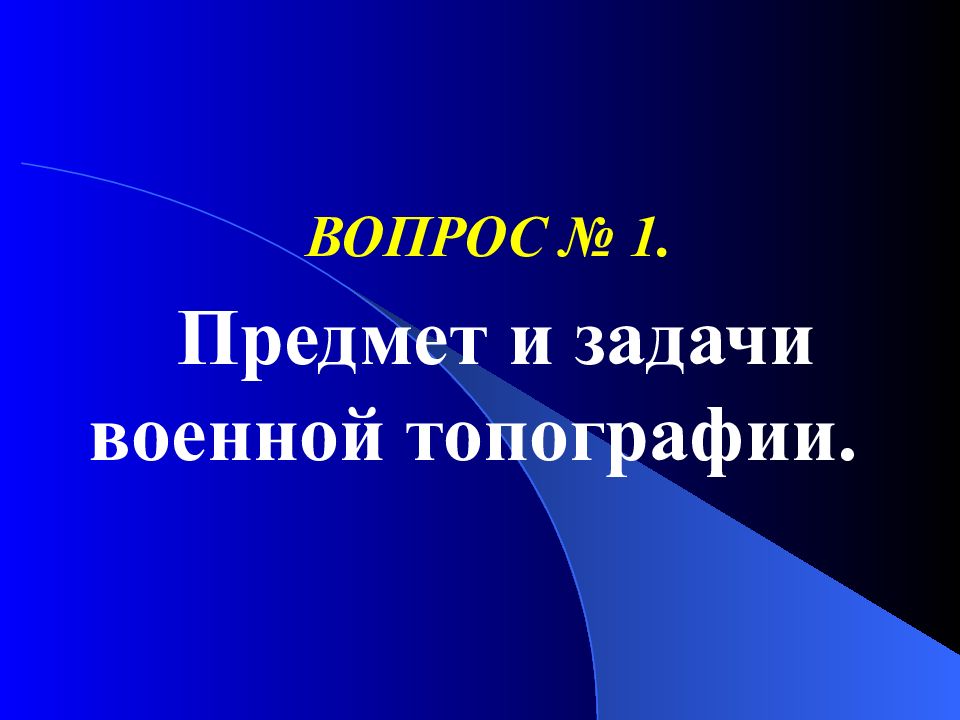

ВОПРОС № 1. Предмет и задачи военной топографии.

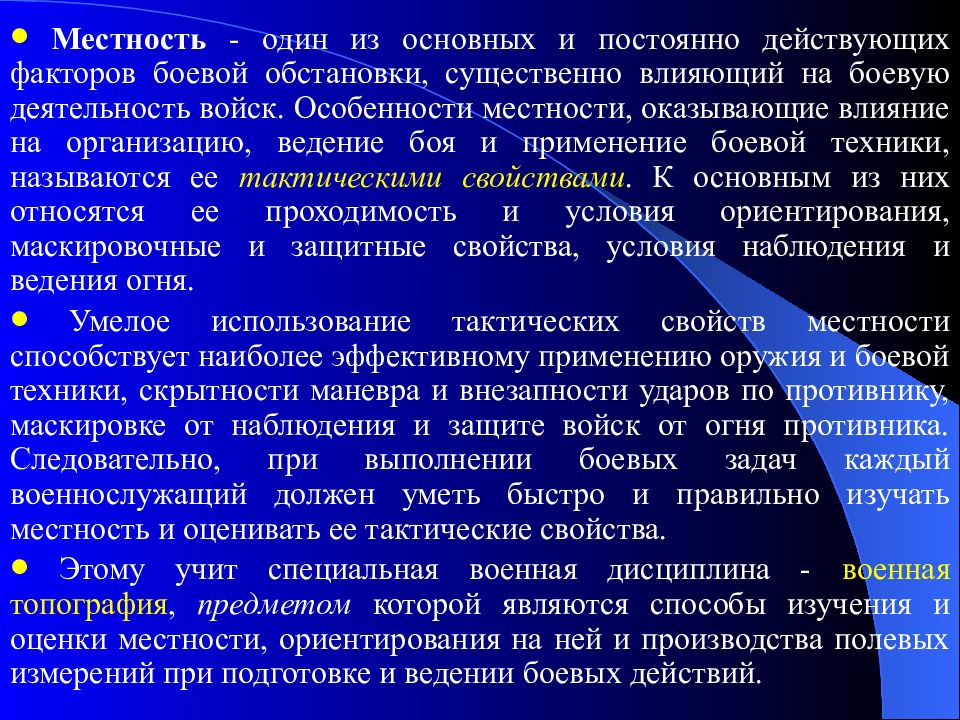

Местность - один из основных и постоянно действующих факторов боевой обстановки, существенно влияющий на боевую деятельность войск. Особенности местности, оказывающие влияние на организацию, ведение боя и применение боевой техники, называются ее тактическими свойствами. К основным из них относятся ее проходимость и условия ориентирования, маскировочные и защитные свойства, условия наблюдения и ведения огня. Умелое использование тактических свойств местности способствует наиболее эффективному применению оружия и боевой техники, скрытности маневра и внезапности ударов по противнику, маскировке от наблюдения и защите войск от огня противника. Следовательно, при выполнении боевых задач каждый военнослужащий должен уметь быстро и правильно изучать местность и оценивать ее тактические свойства. Этому учит специальная военная дисциплина - военная топография, предметом которой являются способы изучения и оценки местности, ориентирования на ней и производства полевых измерений при подготовке и ведении боевых действий.
Характер местности определяется ее рельефом, расположенными на ней местными предметами и другими географическими объектами. Эти элементы принято называть топографическими элементами местности. Важнейшим источником получения информации о топографических элементах местности – их взаимном положении, координатах, размерах, очертаниях и других количественных и качественных показателях – служат топографические карты.

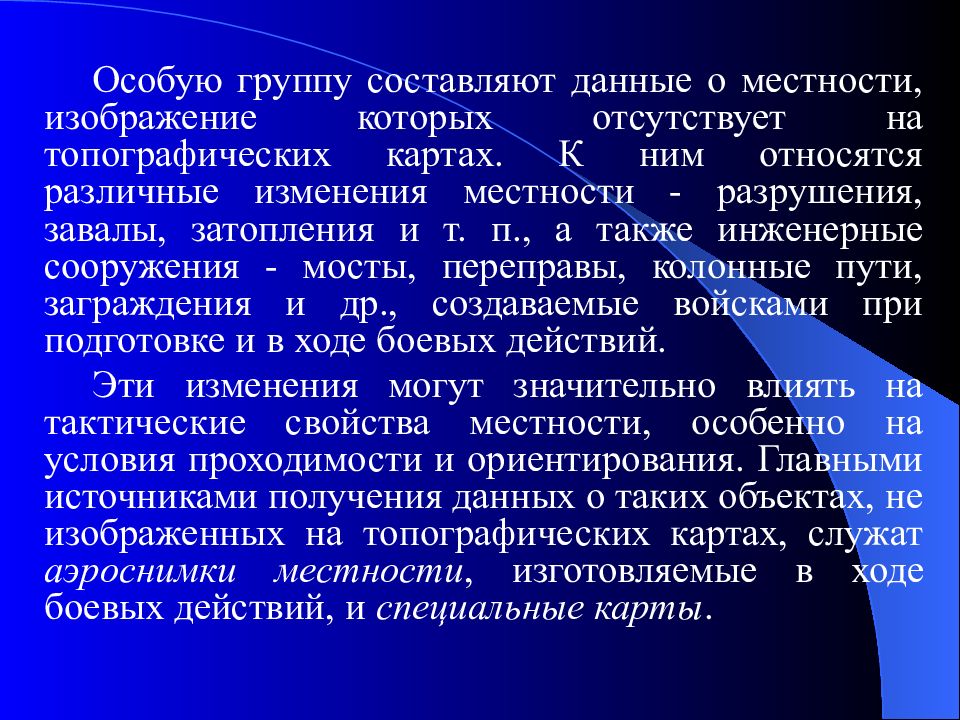

Особую группу составляют данные о местности, изображение которых отсутствует на топографических картах. К ним относятся различные изменения местности - разрушения, завалы, затопления и т. п., а также инженерные сооружения - мосты, переправы, колонные пути, заграждения и др., создаваемые войсками при подготовке и в ходе боевых действий. Эти изменения могут значительно влиять на тактические свойства местности, особенно на условия проходимости и ориентирования. Главными источниками получения данных о таких объектах, не изображенных на топографических картах, служат аэроснимки местности, изготовляемые в ходе боевых действий, и специальные карты.

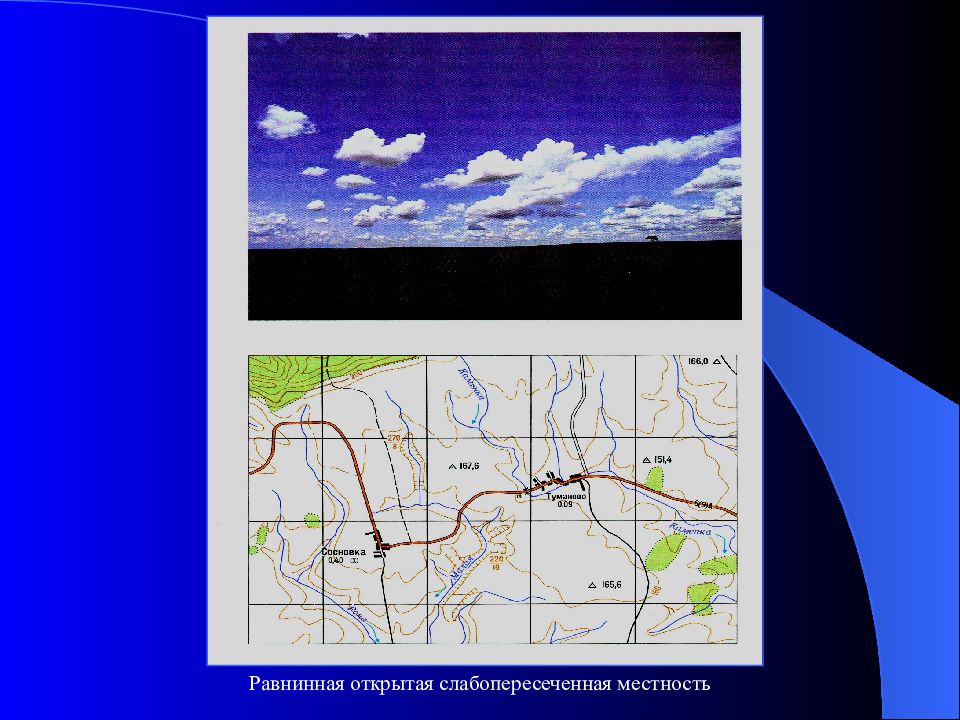

Равнинная открытая слабопересеченная местность
Равнинная озерно-лесная закрытая сильнопересеченная местность
Лесная (лесистая) закрытая пересеченная местность
Лесо-болотистая местность
Холмистая овражно-балочная полузакрытая пересеченная местность
Наряду с использованием карт и аэроснимков местность изучается также путем непосредственного ее осмотра и выполнения полевых измерений. Чаще всего такие измерения приходится делать при ориентировании, определении местоположения целей и других объектов, ведении огня и т. п. В содержание военной топографии входят, таким образом, способы изучения и оценки тактических свойств местности, ориентирования на ней по топографическим и специальным картам, аэроснимкам, а также приемами полевых измерений.

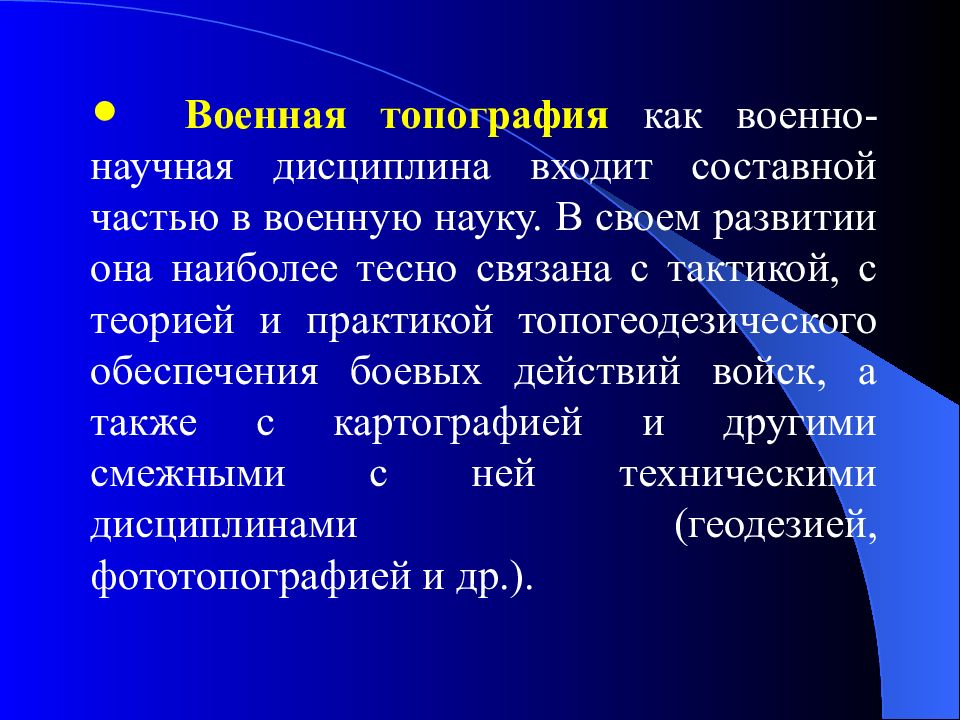

Военная топография как военно-научная дисциплина входит составной частью в военную науку. В своем развитии она наиболее тесно связана с тактикой, с теорией и практикой топогеодезического обеспечения боевых действий войск, а также с картографией и другими смежными с ней техническими дисциплинами (геодезией, фототопографией и др.).
Как учебная дисциплина военная топография является одной из важнейших составных частей боевой подготовки офицеров, сержантов и рядового состава всех родов войск, проводимой в тесной связи с другими предметами обучения, особенно с тактикой, огневой и инженерной подготовкой. Связь военной топографии с этими предметами настолько тесная, что многие ее вопросы, как, например, ориентирование на местности, способы полевых измерений при разведке, подготовке данных для стрельбы, целеуказании и. т. п. органически входят в задачи тактической, огневой и специальной подготовки войск, что находит соответствующее отражение в войсковых уставах и наставлениях.

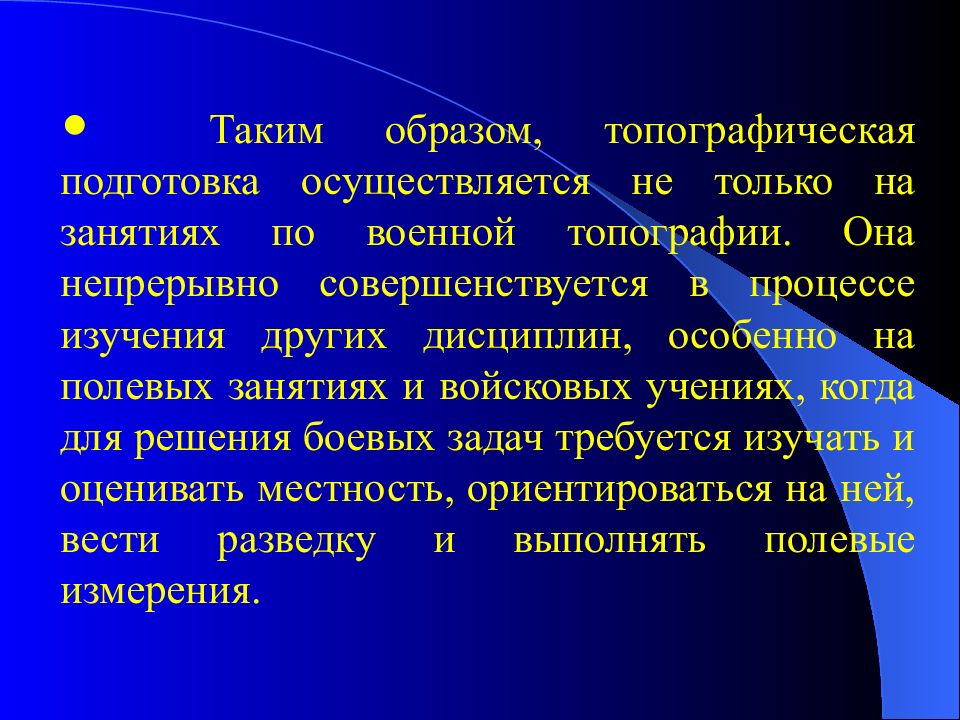

Таким образом, топографическая подготовка осуществляется не только на занятиях по военной топографии. Она непрерывно совершенствуется в процессе изучения других дисциплин, особенно на полевых занятиях и войсковых учениях, когда для решения боевых задач требуется изучать и оценивать местность, ориентироваться на ней, вести разведку и выполнять полевые измерения.

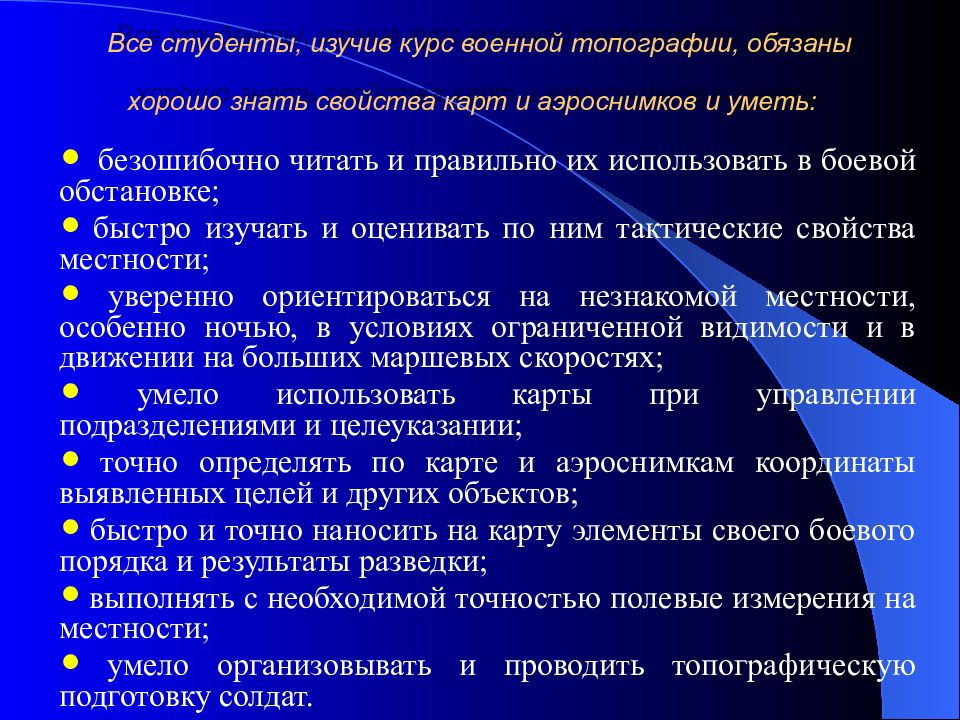

безошибочно читать и правильно их использовать в боевой обстановке; быстро изучать и оценивать по ним тактические свойства местности; уверенно ориентироваться на незнакомой местности, особенно ночью, в условиях ограниченной видимости и в движении на больших маршевых скоростях; умело использовать карты при управлении подразделениями и целеуказании; точно определять по карте и аэроснимкам координаты выявленных целей и других объектов; быстро и точно наносить на карту элементы своего боевого порядка и результаты разведки; выполнять с необходимой точностью полевые измерения на местности; умело организовывать и проводить топографическую подготовку солдат.

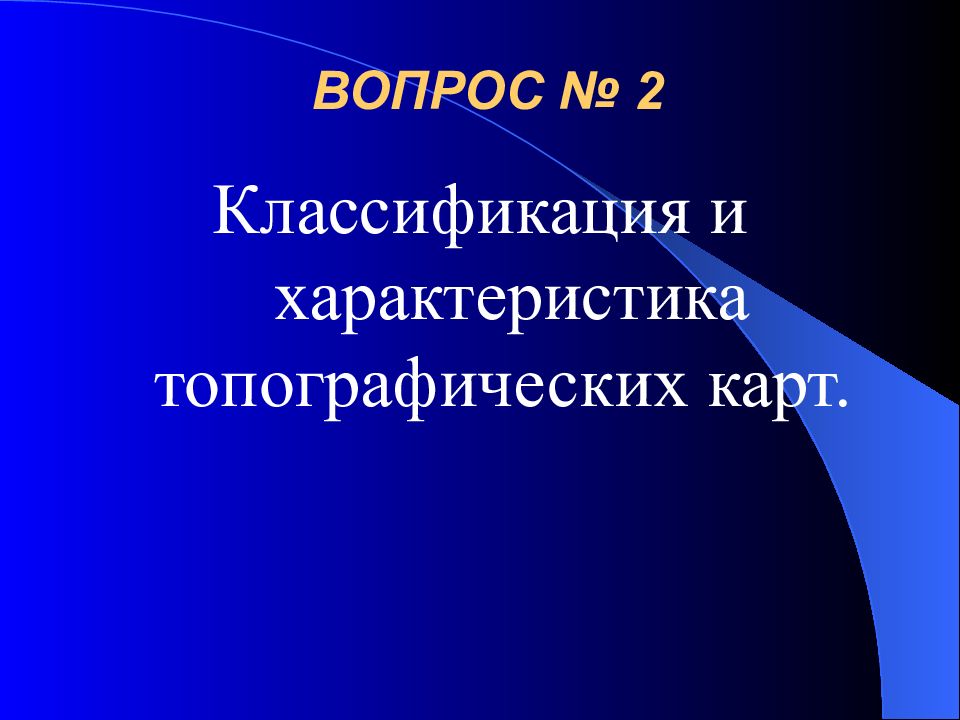

Классификация и характеристика топографических карт.

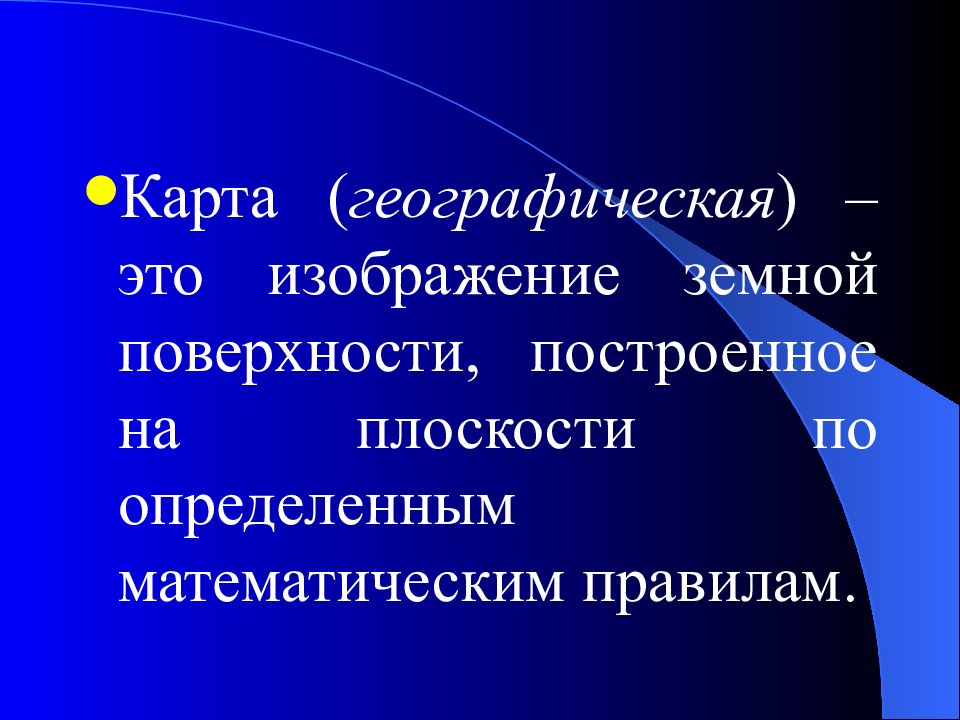

Карта ( географическая ) – это изображение земной поверхности, построенное на плоскости по определенным математическим правилам.
К ним относятся карты, на которых с той или иной полнотой, зависящей от масштаба карты, изображены все основные элементы земной поверхности, характеризующие ее устройство и особенности географических ландшафтов. Причем эти элементы показываются без предпочтительного выделения каких-либо из них.

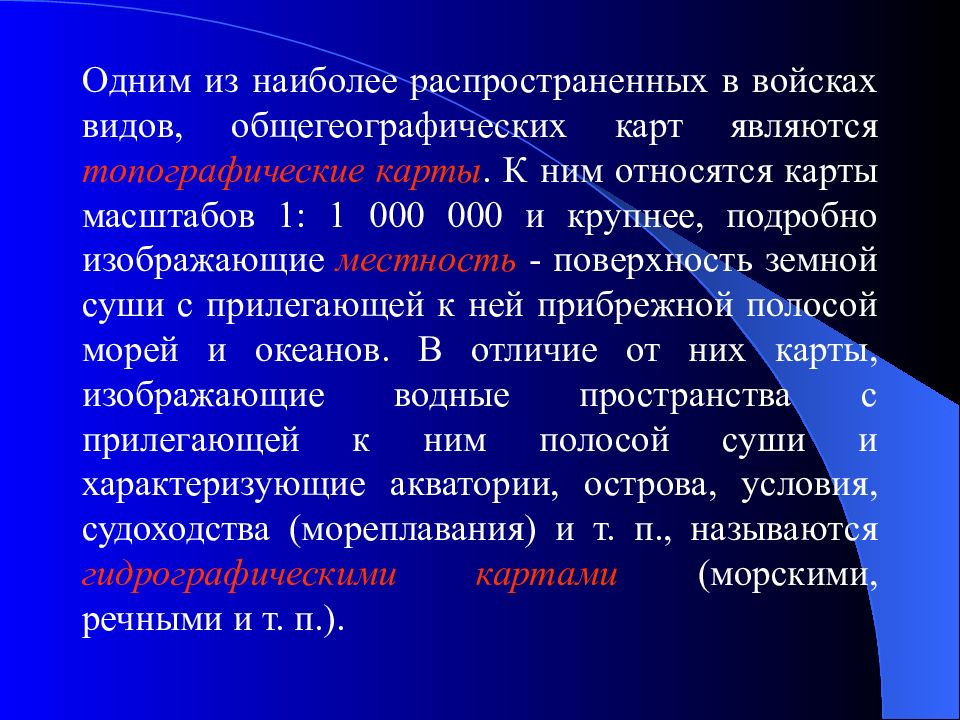

Одним из наиболее распространенных в войсках видов, общегеографических карт являются топографические карты. К ним относятся карты масштабов 1: 1 000 000 и крупнее, подробно изображающие местность - поверхность земной суши с прилегающей к ней прибрежной полосой морей и океанов. В отличие от них карты, изображающие водные пространства с прилегающей к ним полосой суши и характеризующие акватории, острова, условия, судоходства (мореплавания) и т. п., называются гидрографическими картами (морскими, речными и т. п.).
отличаются от общегеографических тематической направленностью своего содержания, так как имеют по сравнению с ними более узкое и конкретное назначение. С особой полнотой и наглядностью на таких картах показываются те объекты и явления, которым в соответствии с назначением карты придается преобладающее значение, но которые вовсе не представлены или изображаются недостаточно полно на общегеографических картах.

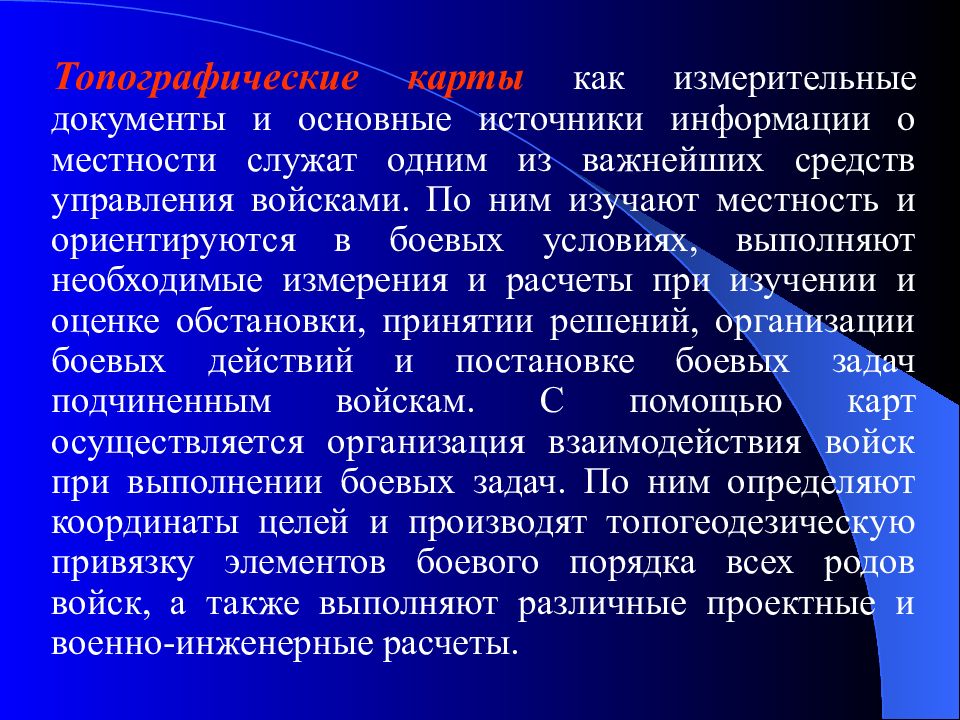

Топографические карты как измерительные документы и основные источники информации о местности служат одним из важнейших средств управления войсками. По ним изучают местность и ориентируются в боевых условиях, выполняют необходимые измерения и расчеты при изучении и оценке обстановки, принятии решений, организации боевых действий и постановке боевых задач подчиненным войскам. С помощью карт осуществляется организация взаимодействия войск при выполнении боевых задач. По ним определяют координаты целей и производят топогеодезическую привязку элементов боевого порядка всех родов войск, а также выполняют различные проектные и военно-инженерные расчеты.

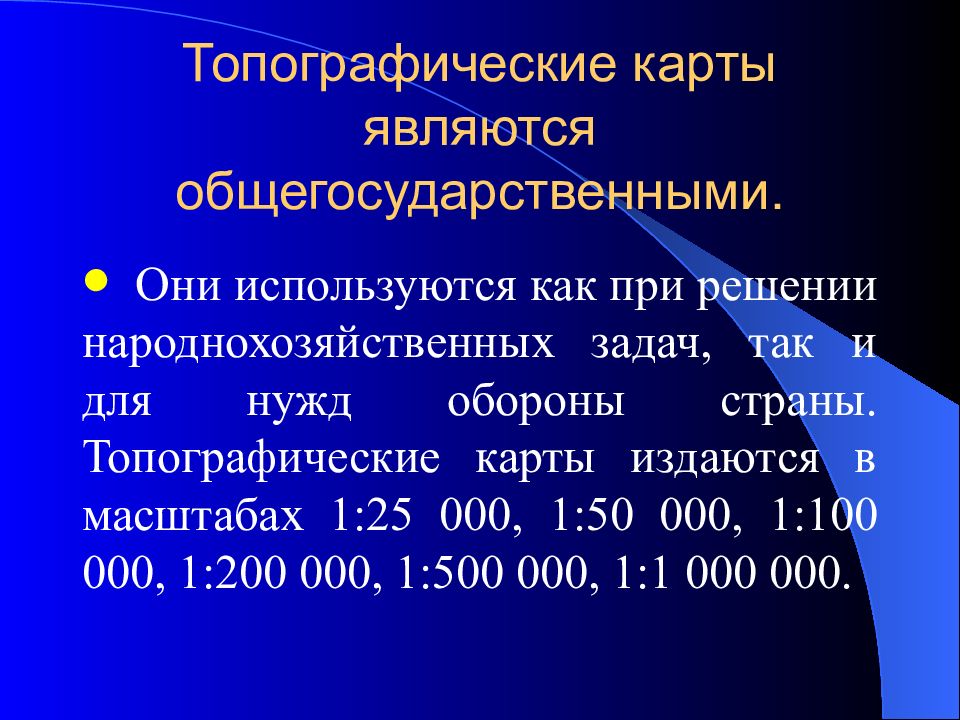

Они используются как при решении народнохозяйственных задач, так и для нужд обороны страны. Топографические карты издаются в масштабах 1:25 000, 1:50 000, 1:100 000, 1:200 000, 1:500 000, 1:1 000 000.

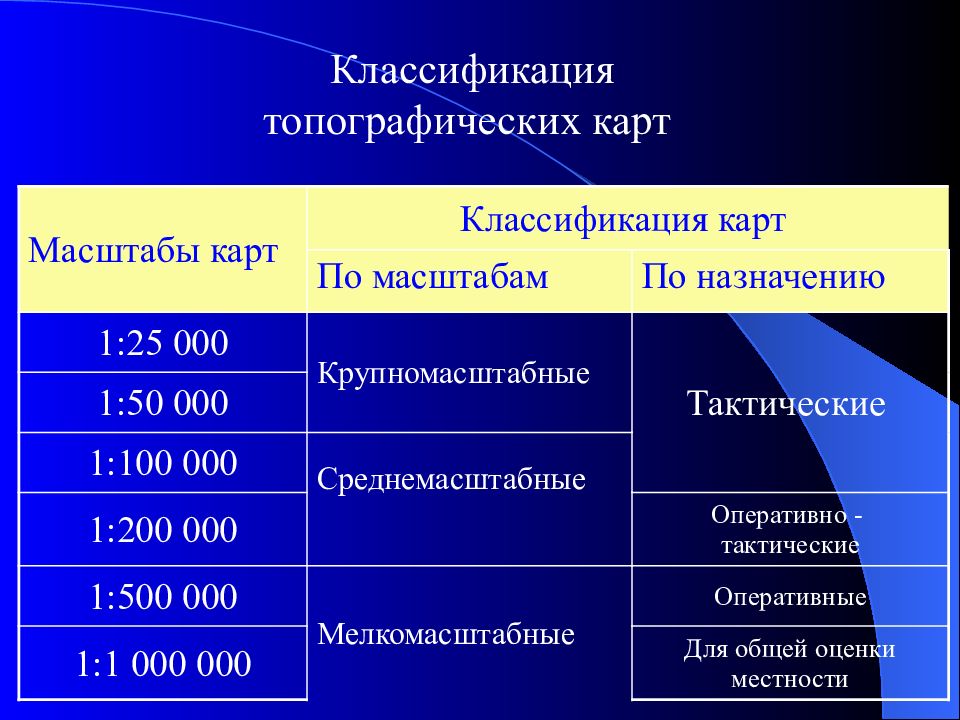

Масштабы карт Классификация карт По масштабам По назначению 1:25 000 Крупномасштабные Тактические 1:50 000 1:100 000 Среднемасштабные 1:200 000 Оперативно - тактические 1:500 000 Мелкомасштабные Оперативные 1:1 000 000 Для общей оценки местности Классификация топографических карт

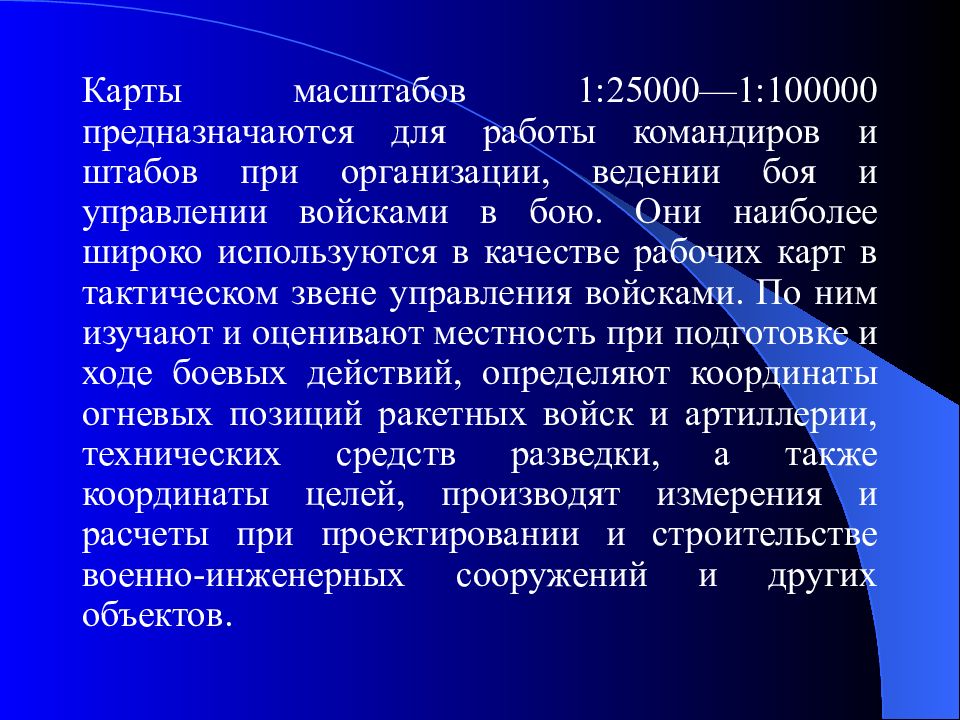

Карты масштабов 1:25000—1:100000 предназначаются для работы командиров и штабов при организации, ведении боя и управлении войсками в бою. Они наиболее широко используются в качестве рабочих карт в тактическом звене управления войсками. По ним изучают и оценивают местность при подготовке и ходе боевых действий, определяют координаты огневых позиций ракетных войск и артиллерии, технических средств разведки, а также координаты целей, производят измерения и расчеты при проектировании и строительстве военно-инженерных сооружений и других объектов.
Карта масштаба 1:25000 применяется в войсках для детального изучения отдельных наиболее важных рубежей и участков местности при форсировании водных преград, десантировании и т. п. Они используются также для более точных измерений и расчетов при проектировании и строительстве военно-инженерных сооружений.
ТОПОГРАФИЧЕСКАЯ КАРТА МАСШТАБА 1:25 000

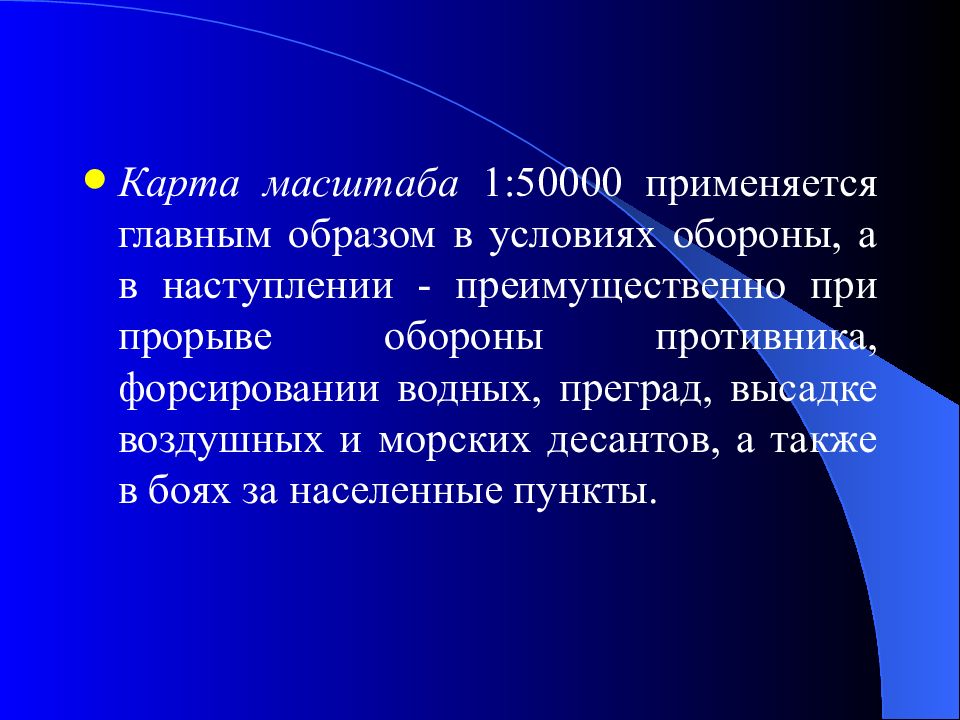

Карта масштаба 1:50000 применяется главным образом в условиях обороны, а в наступлении - преимущественно при прорыве обороны противника, форсировании водных, преград, высадке воздушных и морских десантов, а также в боях за населенные пункты.
ТОПОГРАФИЧЕСКАЯ КАРТА МАСШТАБА 1:50 000

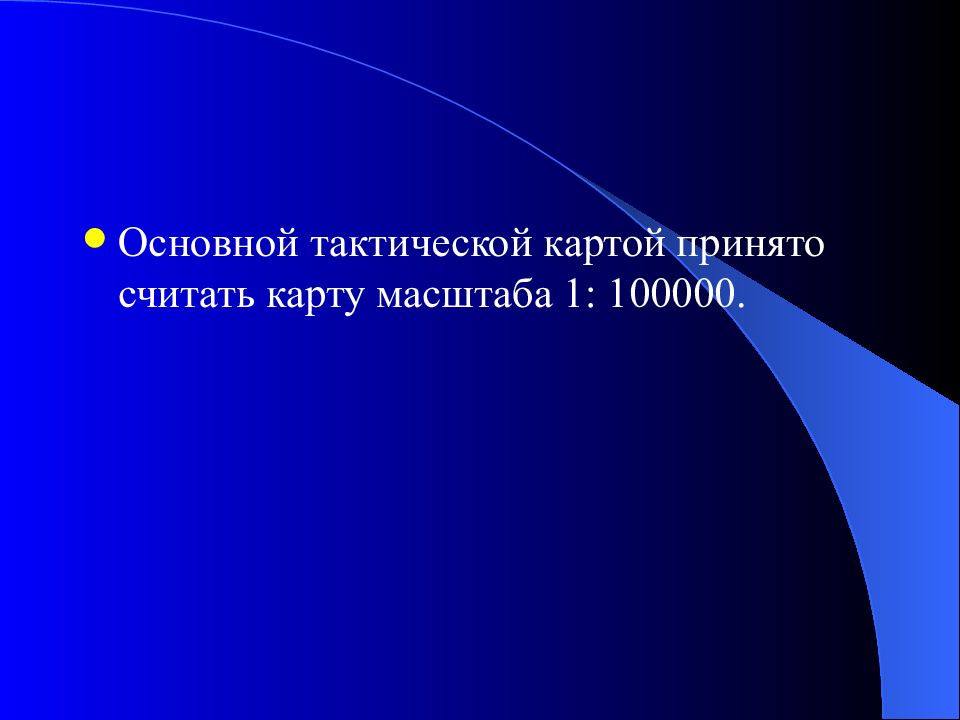

Основной тактической картой принято считать карту масштаба 1: 100000.
ТОПОГРАФИЧЕСКАЯ КАРТА МАСШТАБА 1:100 000

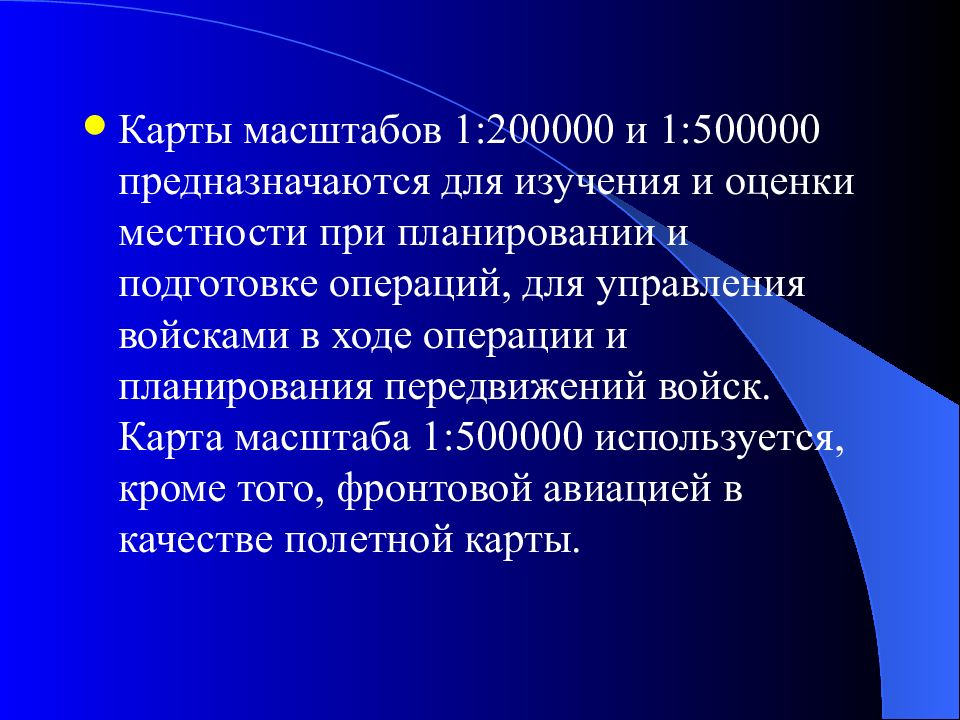

Карты масштабов 1:200000 и 1:500000 предназначаются для изучения и оценки местности при планировании и подготовке операций, для управления войсками в ходе операции и планирования передвижений войск. Карта масштаба 1:500000 используется, кроме того, фронтовой авиацией в качестве полетной карты.
ТОПОГРАФИЧЕСКАЯ КАРТА МАСШТАБА 1:200 000
ТОПОГРАФИЧЕСКАЯ КАРТА МАСШТАБА 1:500 000

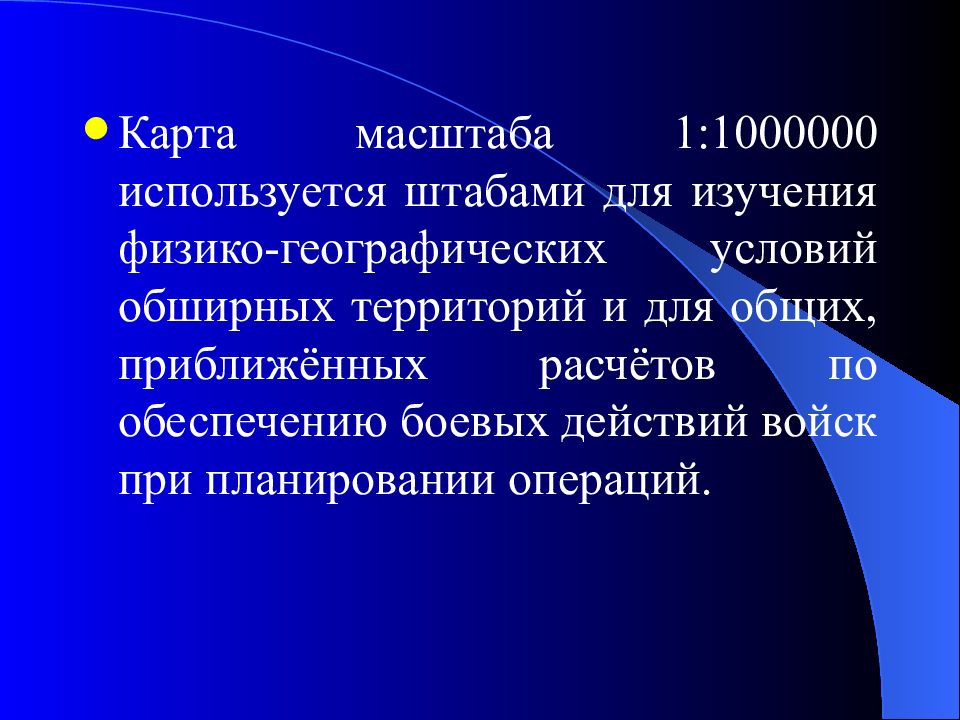

Карта масштаба 1:1000000 используется штабами для изучения физико-географических условий обширных территорий и для общих, приближённых расчётов по обеспечению боевых действий войск при планировании операций.
ТОПОГРАФИЧЕСКАЯ КАРТА МАСШТАБА 1:1 000 000
Объекты местности Масштаб карты 1:25 000 1:50 000 1:100 000 1:200 000 1:500 000 Автомобильные дороги с покрытием Все Все Все Все Все Грунтовые дороги Все Важные Важные Наиболее важные С отбором Населенные пункты Все Все Все Все С отбором Реки, длиной 1 см и более 1 см и более 1 см и более 1 см и более 1,5 см и более Озера, площадью 1 мм 2 и более 1 мм 2 и более 1 мм 2 и более 2 мм 2 и более 2 мм 2 и более Болота, площадью 25 мм 2 и более 25 мм 2 и более 25 мм 2 и более 25 мм 2 и более 25 мм 2 и более Леса, площадью 4 мм 2 и более 4 мм 2 и более 4 мм 2 и более 10 мм 2 и более 10 мм 2 и более Овраги и промоины: -в одну линию -в две линии т.п. до 5 м от 5 до 25 м до 5 м от 5 до 50 м до 10 м от 10 до 100 м до 20 м от 20 до 200 м до 50м от 50 до 500 м

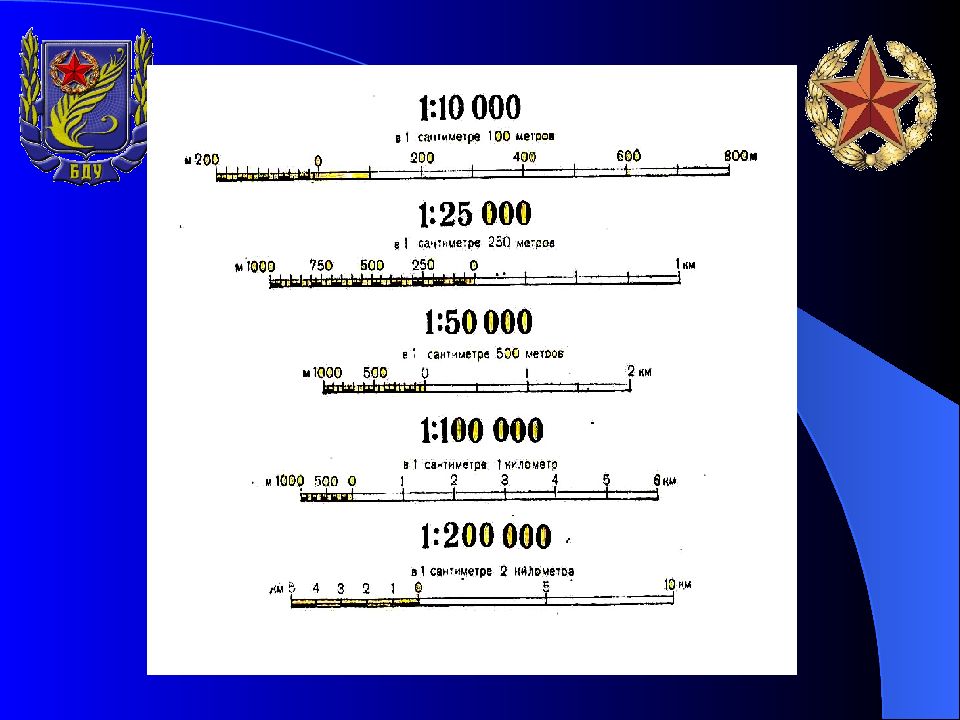

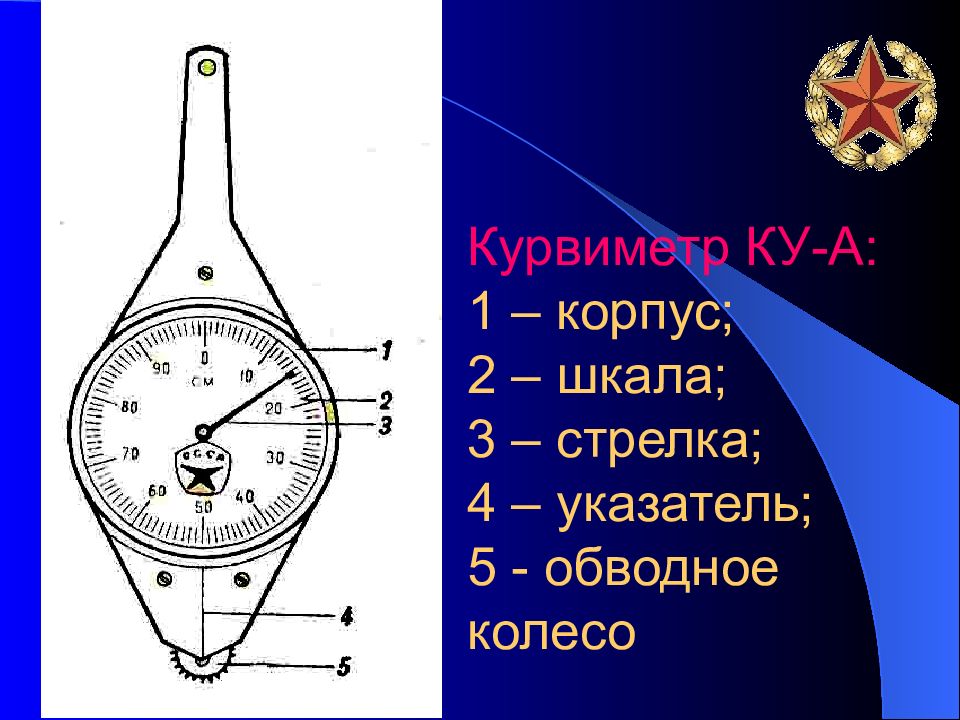

При создании топографических карт спроектированные на уровенную поверхность линейные размеры всех объектов местности уменьшают в определенное количество раз. Степень такого уменьшения называется масштабом карты. Масштаб может быть выражен в числовой форме (численный масштаб) или в графичес-кой (линейный, поперечный масштабы) — в виде графика. Численный масштаб – это масштаб карты, выражен-ный дробью, числитель которой - единица, а знамена-тель - число, показывающее, во сколько раз уменьшены на карте горизонтальные проложения линий местности. Чем меньше знаменатель, тем крупнее масштаб карты. Линейный масштаб представляет собой графическое выражение численного масштаба. На шкале линейного масштаба оцифрованы отрезки, соответствующие расстояниям на местности в метрах или километрах. Это облегчает процесс измерения расстояний, так как не требуется производить вычисления.
Примеры изображения городов Примеры изображения поселка сельского типа Примеры изображения поселка дачного типа

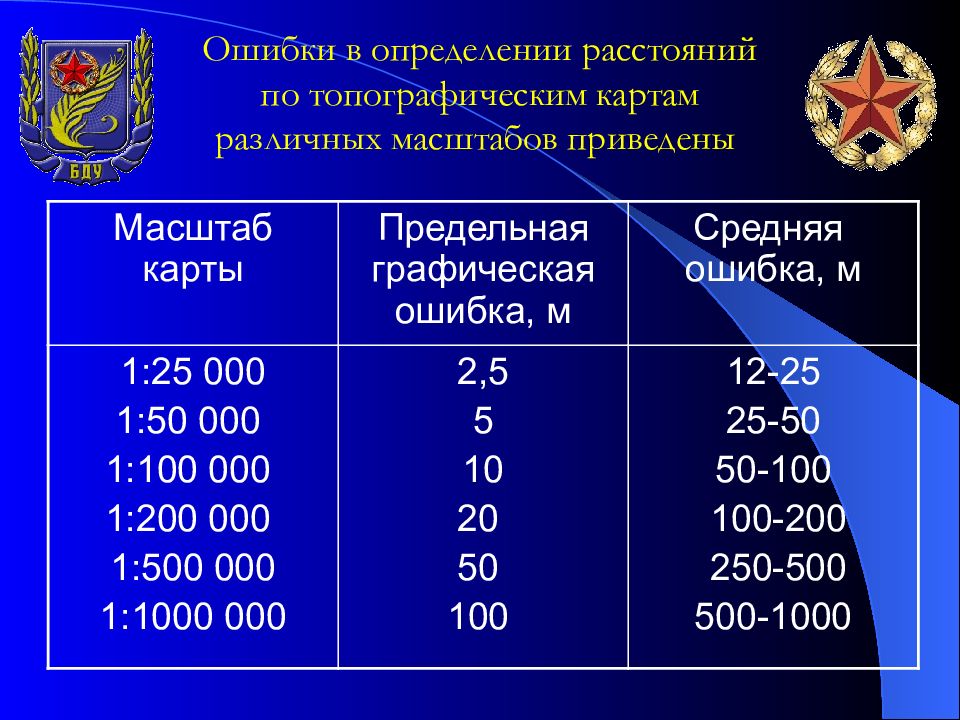

Масштаб карты Предельная графическая ошибка, м Средняя ошибка, м 1:25 000 1:50 000 1:100 000 1:200 000 1:500 000 1:1000 000 2,5 5 10 20 50 100 12-25 25-50 50-100 100-200 250-500 500-1000 Ошибки в определении расстояний по топографическим картам различных масштабов приведены
Угол наклона Коэффициент перехода от длины линии на карте к расстоянию на местности в градусах в делениях угломера 0 0-00 1,00 6 1-00 1,01 12 2-00 1,02 18 3-00 1,05 24 4-00 1,10 30 5-00 1,15 36 6-00 1,24 Коэффициенты переход от измеренных на карте расстояний к действительным

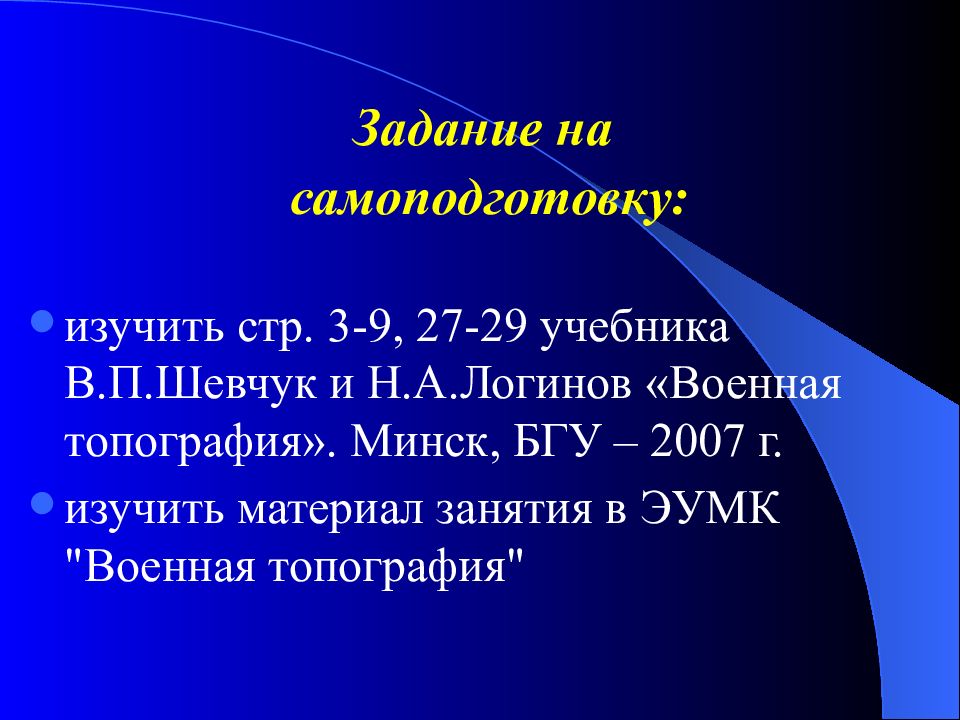

Задание на самоподготовку: изучить стр. 3-9, 27-29 учебника В.П.Шевчук и Н.А.Логинов «Военная топография». Минск, БГУ – 2007 г. изучить материал занятия в ЭУМК "Военная топография"

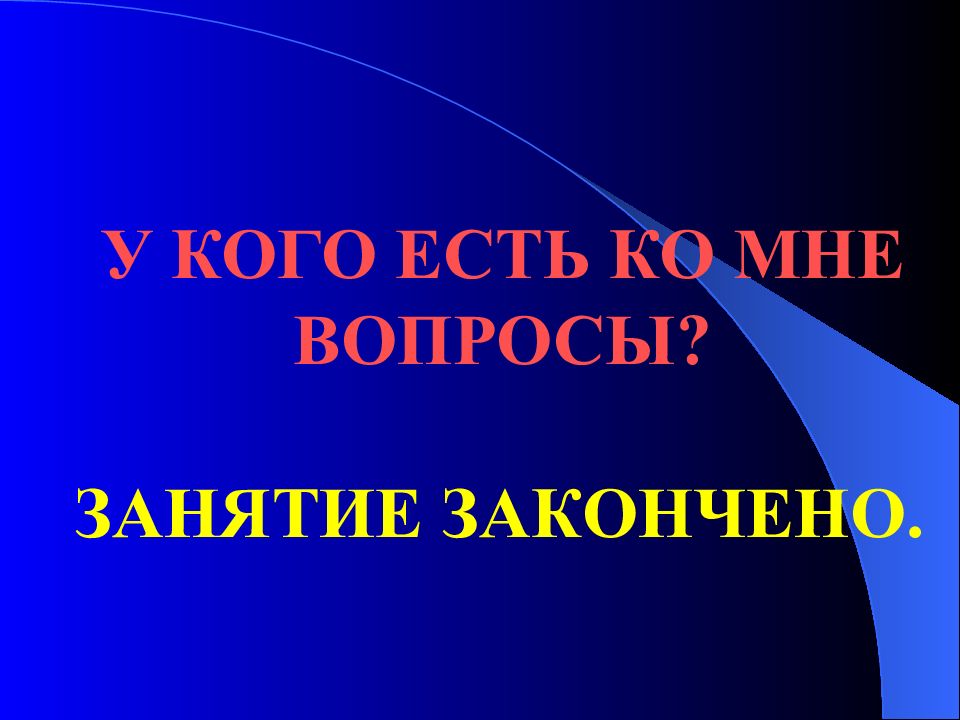

У КОГО ЕСТЬ КО МНЕ ВОПРОСЫ? ЗАНЯТИЕ ЗАКОНЧЕНО.
