Тема № 3. ПРОСТЕЙШИЕ БОЕВЫЕ ДОКУМЕНТЫ И РАБОТА С НИМИ Занятие 3.1. Правила разработки и ведения простейших боевых документов ВОЕННАЯ ТОПОГРАФИЯ

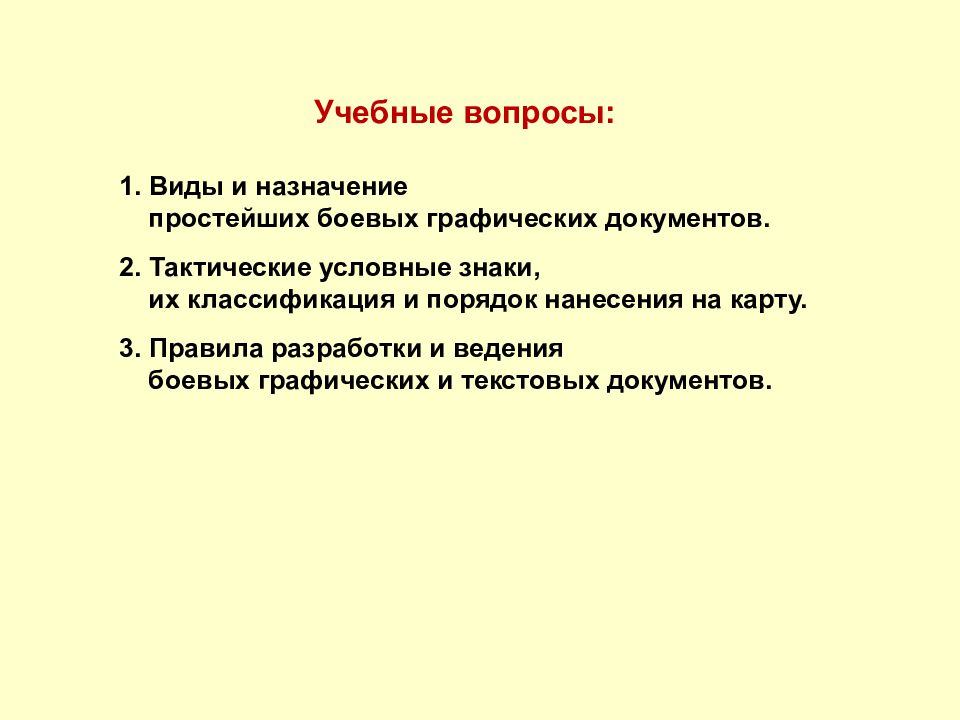

Учебные вопросы: 1. Виды и назначение простейших боевых графических документов. 2. Тактические условные знаки, их классификация и порядок нанесения на карту. 3. Правила разработки и ведения боевых графических и текстовых документов.

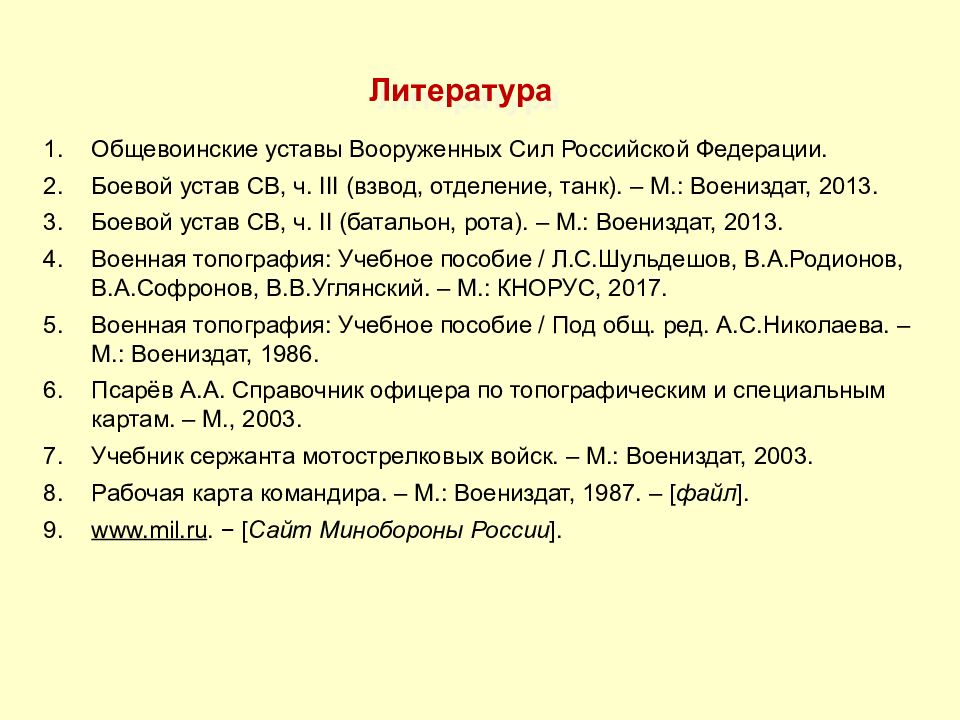

Литература Общевоинские уставы Вооруженных Сил Российской Федерации. Боевой устав СВ, ч. III (взвод, отделение, танк). – М.: Воениздат, 2013. Боевой устав СВ, ч. II (батальон, рота). – М.: Воениздат, 2013. Военная топография: Учебное пособие / Л.С.Шульдешов, В.А.Родионов, В.А.Софронов, В.В.Углянский. – М.: КНОРУС, 2017. Военная топография: Учебное пособие / Под общ. ред. А.С.Николаева. – М.: Воениздат, 1986. Псарёв А.А. Справочник офицера по топографическим и специальным картам. – М., 2003. Учебник сержанта мотострелковых войск. – М.: Воениздат, 2003. Рабочая карта командира. – М.: Воениздат, 1987. – [ файл ]. www.mil.ru. − [ Сайт Минобороны России ].
1. ВИДЫ И НАЗНАЧЕНИЕ ПРОСТЕЙШИХ БОЕВЫХ ГРАФИЧЕСКИХ ДОКУМЕНТОВ
Все документы, относящиеся к организации, подготовке и ведению боя, а также связанные с передвижением и расположением войск на месте, являются боевыми документами (БД). По форме исполнения боевые документы могут быть: текстовыми, графическими и табличными. Все они изготавливаются вручную или с помощью технических средств и могут быть представлены в следующих видах: Письменные (рукописные, отпечатанные, изготовленные типографским способом). Графические (на топографических картах, схемах, на прозрачной или непрозрачной основе). В виде аудио и видеозаписей (на различных носителях -- видеопленки, оптические и флеш диски). В виде фотодокументов (аэрофотоснимки, фотоснимки, фотопланы и фотокарты). По назначению они подразделяются на документы по управлению войсками, отчетно-информационные и справочные.

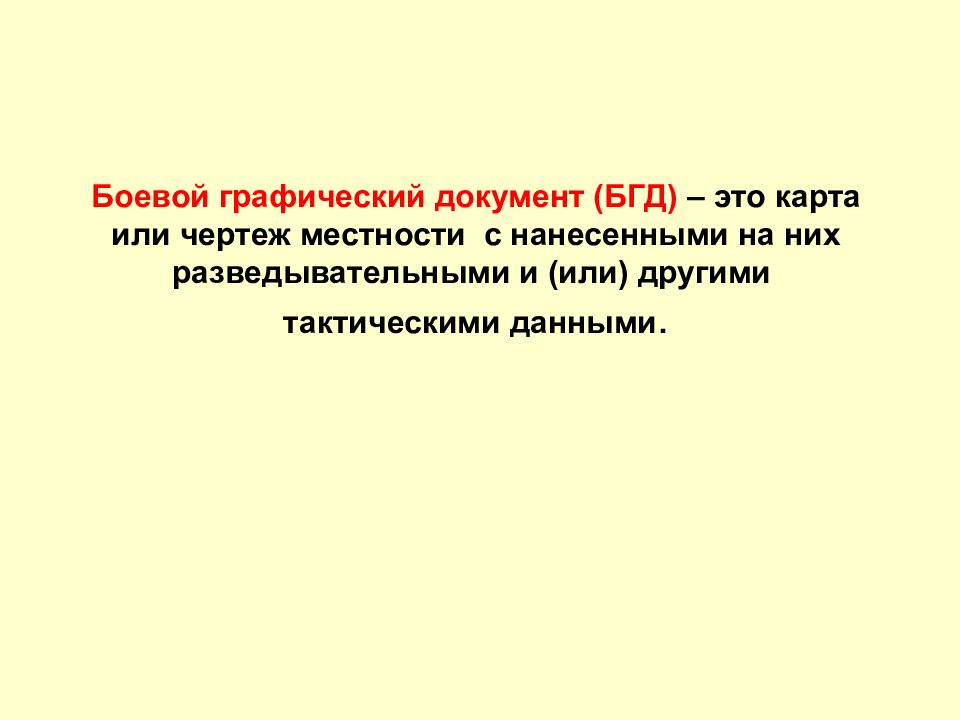

Боевой графический документ (БГД) – это карта или чертеж местности с нанесенными на них разведывательными и (или) другими тактическими данными.
К боевым документам предъявляются следующие требования: Должны разрабатываться только те документы, которые необходимы для практического применения при управлении подразделениями. Боевые документы должны быть лаконичными, ясными, точными, не допускающими двоякого толкования. По структуре и форме они должны быть простыми, наглядными и удобными в работе. По объему они должны быть оптимально краткими, но вместе с тем раскрывающими все необходимое содержание.

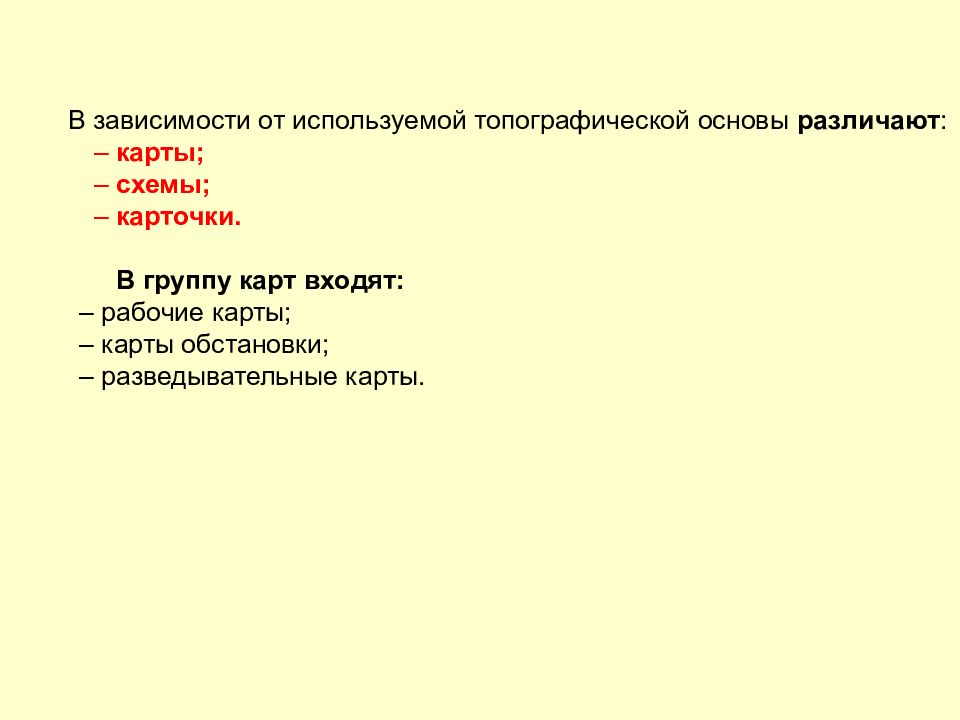

В зависимости от используемой топографической основы различают : – карты; – схемы; – карточки. В группу карт входят: – рабочие карты; – карты обстановки; – разведывательные карты.

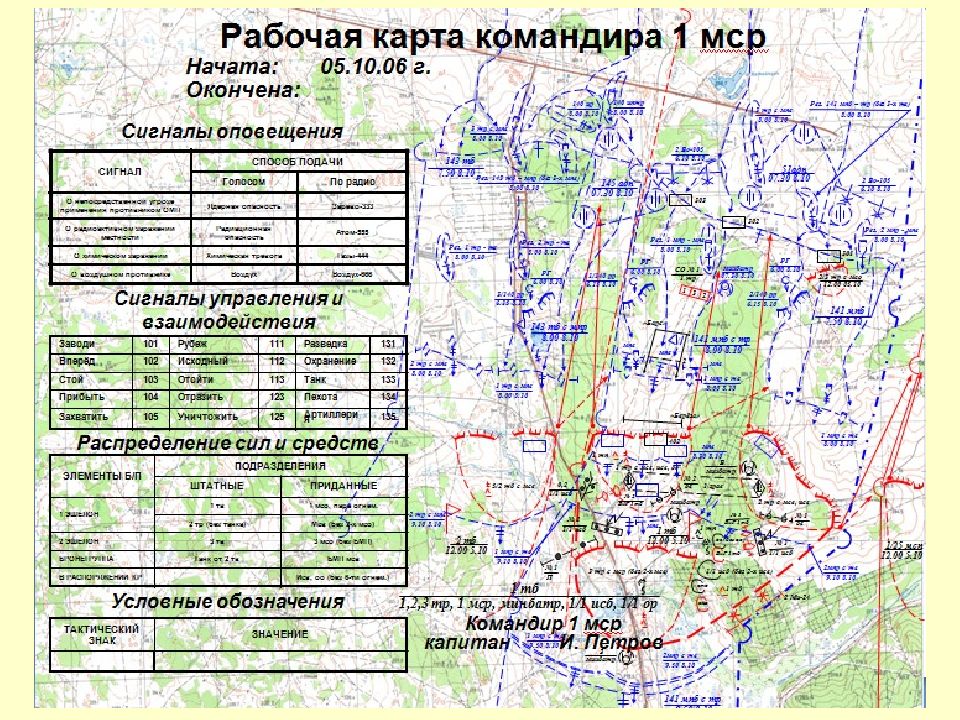

Рабочая карта – один из важнейших боевых графических документов, с помощью которого командиры выполняют свои обязанности по планированию боевых действий и управлению войсками в ходе боевых действий.
Схемы – графические документы, топографической основой которых является изображение местности, составленное по карте, аэрофотоснимку или приемами глазомерной съемки в крупном масштабе.

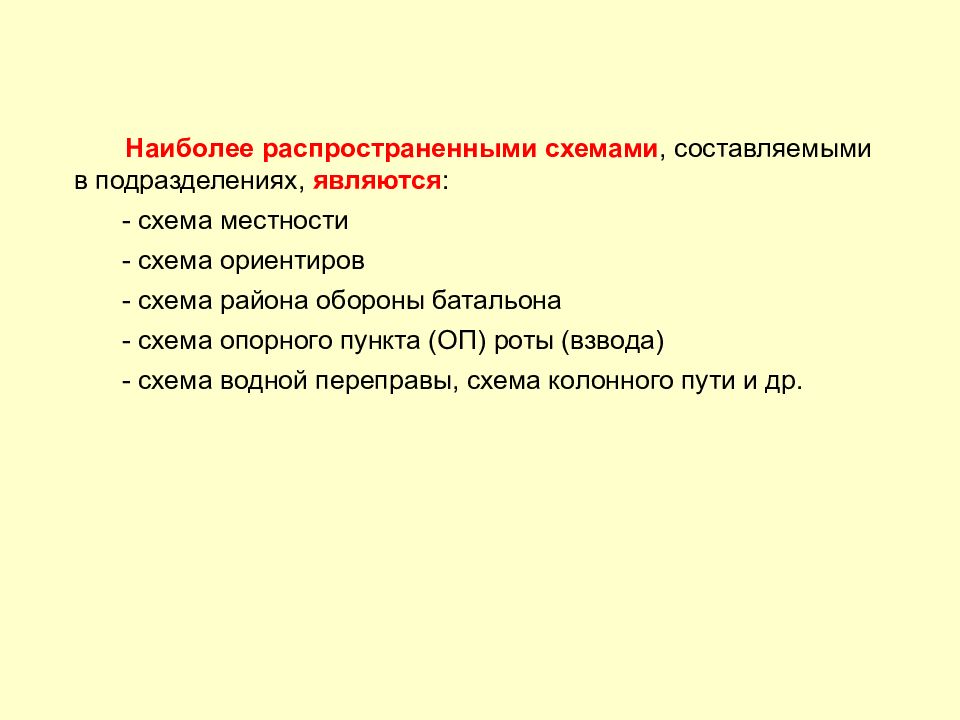

Наиболее распространенными схемами, составляемыми в подразделениях, являются : - схема местности - схема ориентиров - схема района обороны батальона - схема опорного пункта (ОП) роты (взвода) - схема водной переправы, схема колонного пути и др.
Карточки – это простейшие чертежи небольших участков местности, выполненные в поле с одной-двух точек стояния без точного соблюдения масштаба. Расстояния на чертеже откладывают на глаз, добиваясь правильного взаимного расположения объектов местности.
КАРТОЧКА ОГНЯ ТАНКОВОЙ ОГНЕВОЙ ТОЧКИ (вариант) БУСВ 3. Приложение 5
КАРТОЧКА ОГНЯ АМБРАЗУРЫ (вариант) БУСВ 3. Приложение 6

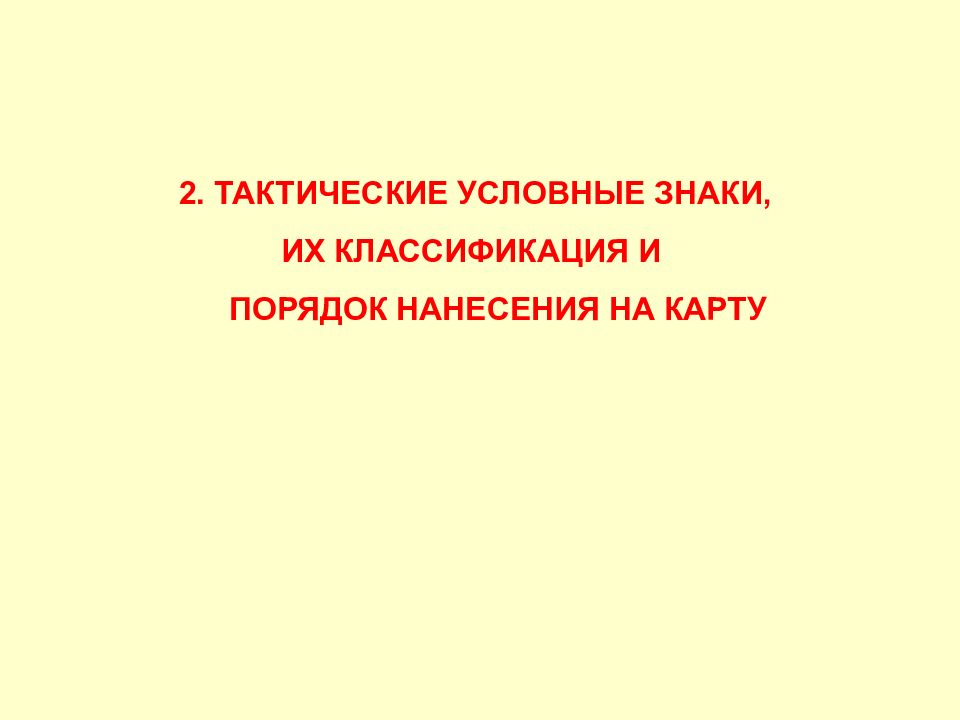

2. ТАКТИЧЕСКИЕ УСЛОВНЫЕ ЗНАКИ, ИХ КЛАССИФИКАЦИЯ И ПОРЯДОК НАНЕСЕНИЯ НА КАРТУ
Условные тактические знаки – это узаконенные боевыми уставами и наставлениями символические штриховые и фоновые обозначения боевой обстановки, применяемые на географических и графических документах. С помощью условных обозначений (знаков) и сокращенных обозначений на этих документах отображают обстановку и её изменения в ходе боевых действий (боя). Установленная система тактических условных знаков и сокращений находятся в постоянном развитии и изменении. Символы тактических знаков должны быть наглядными, простыми, не допускать различного толкования их содержания и обеспечивать возможность пользования техническими средствами для нанесения обстановки на рабочую карту.
Тактические условные обозначения (знаки) и сокращения применяются для обозначения положения, состояния и характера действий своих войск (сил) и войск (сил) противника, пунктов управления, органов, частей и учреждений тыла, огневых средств, вооружения и боевой техники, фортификационных сооружений, заграждений и других военных объектов. В соответствии с приложением 3 Боевых Уставов (части 2 и 3) основные условные обозначения (знаки) подразделяются по следующим группам : - пункты управления и средства связи; - вооружение и военная техника; - боевые действия и задачи войск; - обеспечение боя; - условные обозначения подразделений пулеметно-артилл. частей. См. файл Word

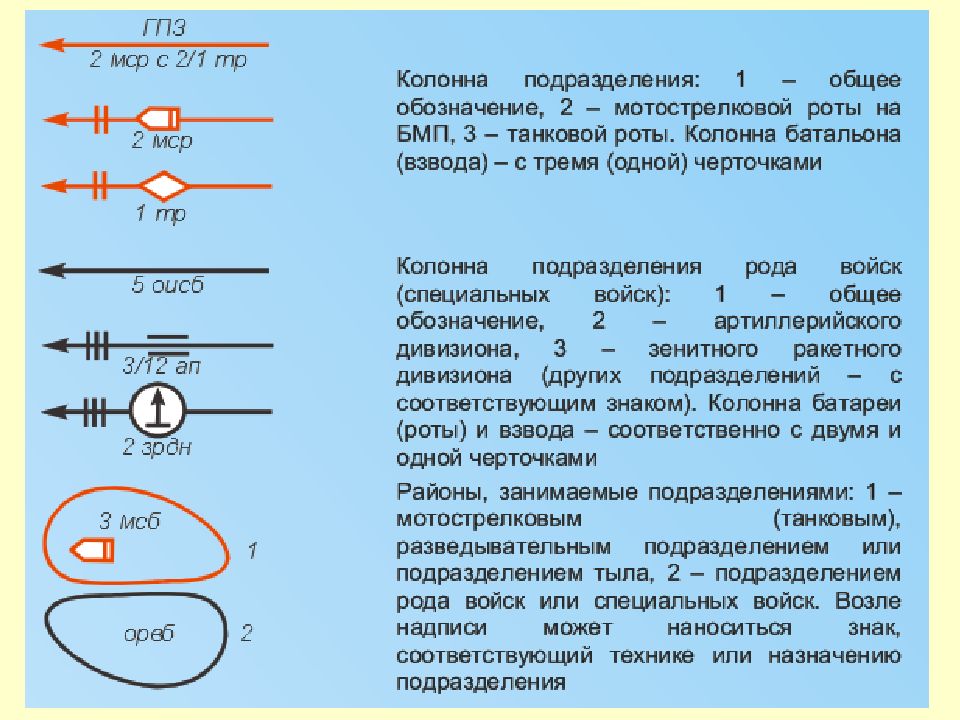

7 Тактические условные знаки Линейные Площадные Фигурные Комбинированные Положение войск Окоп занятый отделением Артиллерийская батарея на огневой позиции Рубеж перехода в атаку Район расположения войск Минные поля Проволочные заграждения Район пожара Боевые машины Танки Артиллерийская и минометная батареи на огневой позиции Автомобили Склад Медпункт полка Колонна подразделения Радиосеть переносных радиостанций КНП батальона
Условные тактические знаки могут быть масштабными и внемасштабными. К масштабным условным тактическим знакам относятся условные знаки, которые выражаются в масштабе топографической карты. При этом масштабные знаки могут быть линейными, контурными и площадными. Такие знаки изображаются на рабочей карте с помощью линейных замкнутых и полузамкнутых линий (расположение подразделения в районе, походные колонны, траншеи, огневые позиции и участки сосредоточенного огня артиллерийских и минометных подразделений, рубежи различного назначения и др.) с соблюдением масштаба топографической карты.

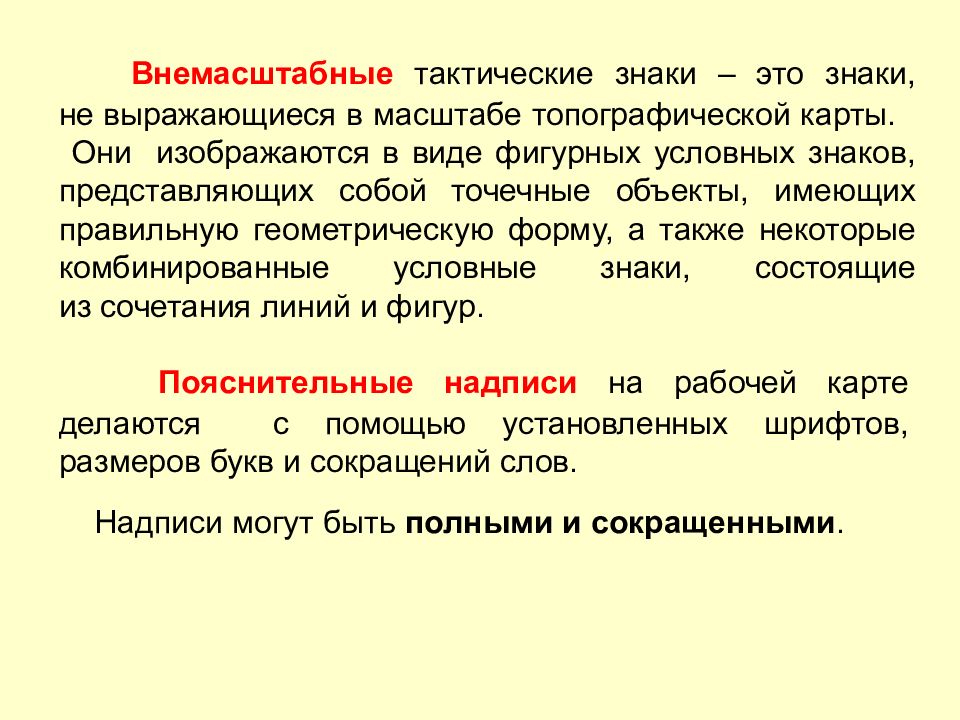

Внемасштабные тактические знаки – это знаки, не выражающиеся в масштабе топографической карты. Они изображаются в виде фигурных условных знаков, представляющих собой точечные объекты, имеющих правильную геометрическую форму, а также некоторые комбинированные условные знаки, состоящие из сочетания линий и фигур. Пояснительные надписи на рабочей карте делаются с помощью установленных шрифтов, размеров букв и сокращений слов. Надписи могут быть полными и сокращенными.

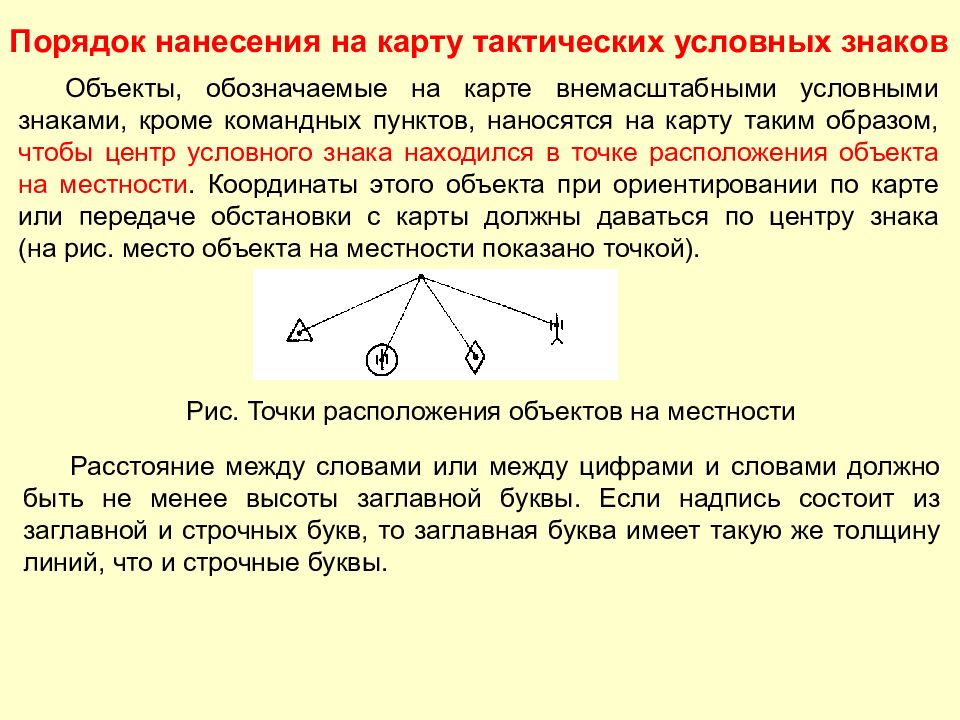

Рис. Точки расположения объектов на местности Объекты, обозначаемые на карте внемасштабными условными знаками, кроме командных пунктов, наносятся на карту таким образом, чтобы центр условного знака находился в точке расположения объекта на местности. Координаты этого объекта при ориентировании по карте или передаче обстановки с карты должны даваться по центру знака (на рис. место объекта на местности показано точкой). Расстояние между словами или между цифрами и словами должно быть не менее высоты заглавной буквы. Если надпись состоит из заглавной и строчных букв, то заглавная буква имеет такую же толщину линий, что и строчные буквы. Порядок нанесения на карту тактических условных знаков

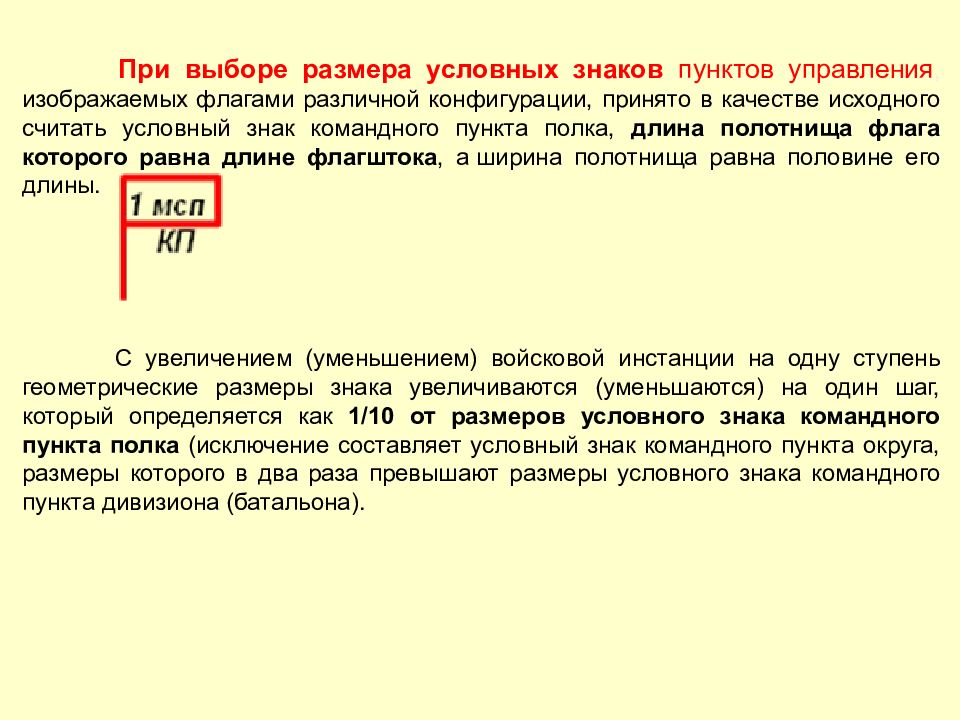

При выборе размера условных знаков пунктов управления, изображаемых флагами различной конфигурации, принято в качестве исходного считать условный знак командного пункта полка, длина полотнища флага которого равна длине флагштока, а ширина полотнища равна половине его длины. С увеличением (уменьшением) войсковой инстанции на одну ступень геометрические размеры знака увеличиваются (уменьшаются) на один шаг, который определяется как 1/10 от размеров условного знака командного пункта полка (исключение составляет условный знак командного пункта округа, размеры которого в два раза превышают размеры условного знака командного пункта дивизиона (батальона).

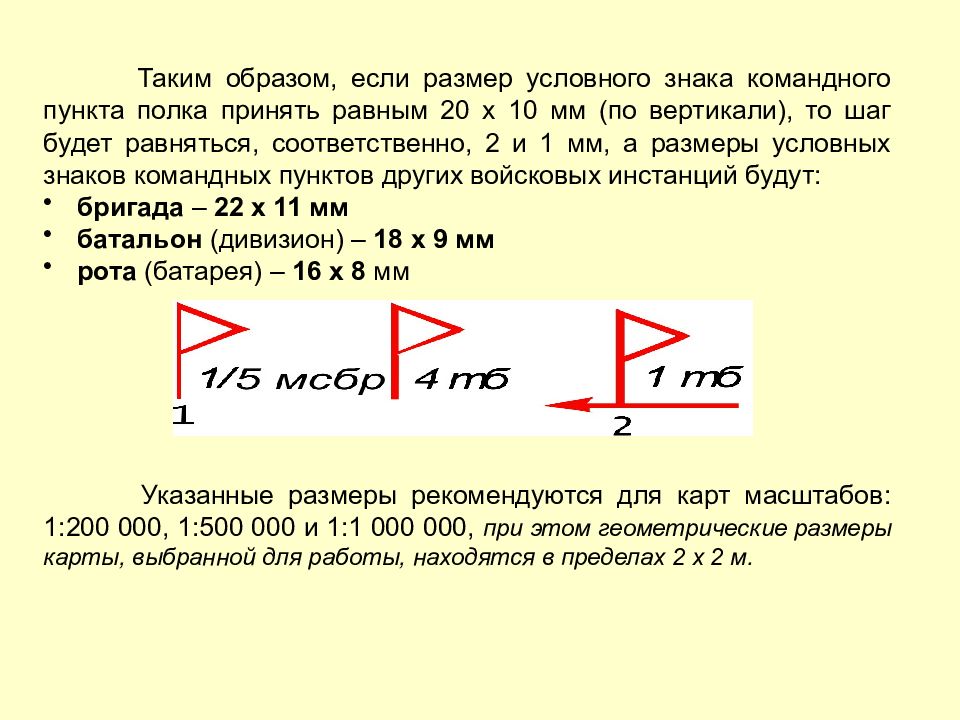

Таким образом, если размер условного знака командного пункта полка принять равным 20 х 10 мм (по вертикали), то шаг будет равняться, соответственно, 2 и 1 мм, а размеры условных знаков командных пунктов других войсковых инстанций будут: бригада – 22 х 11 мм батальон (дивизион) – 18 х 9 мм рота (батарея) – 16 х 8 мм Указанные размеры рекомендуются для карт масштабов: 1:200 000, 1:500 000 и 1:1 000 000, при этом геометрические размеры карты, выбранной для работы, находятся в пределах 2 х 2 м.

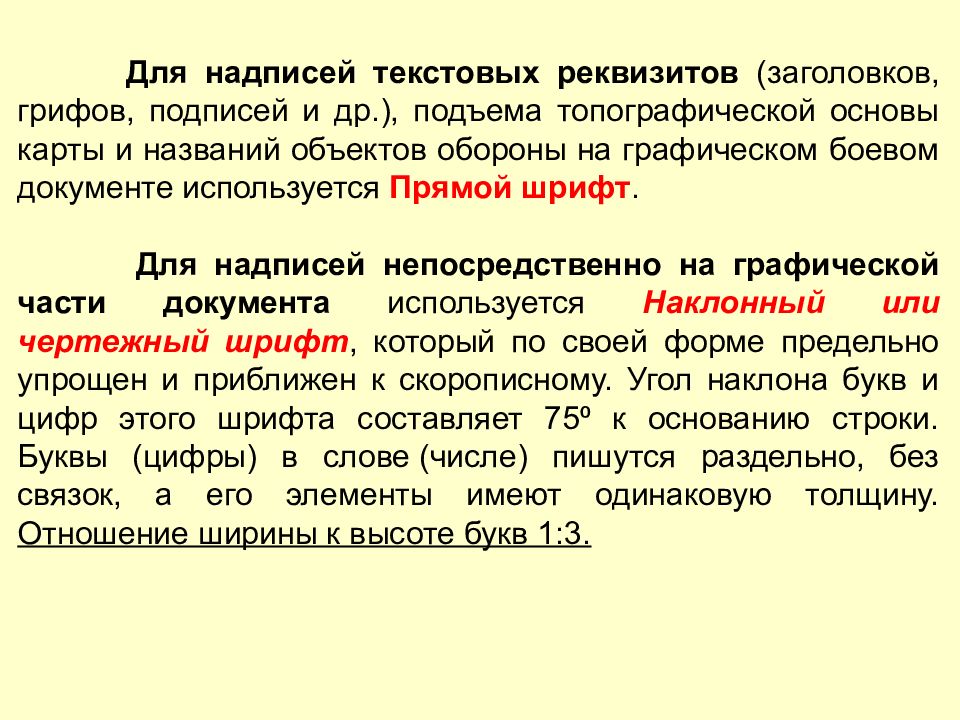

Для надписей текстовых реквизитов (заголовков, грифов, подписей и др.), подъема топографической основы карты и названий объектов обороны на графическом боевом документе используется Прямой шрифт. Для надписей непосредственно на графической части документа используется Наклонный или чертежный шрифт, который по своей форме предельно упрощен и приближен к скорописному. Угол наклона букв и цифр этого шрифта составляет 75⁰ к основанию строки. Буквы (цифры) в слове (числе) пишутся раздельно, без связок, а его элементы имеют одинаковую толщину. Отношение ширины к высоте букв 1:3.

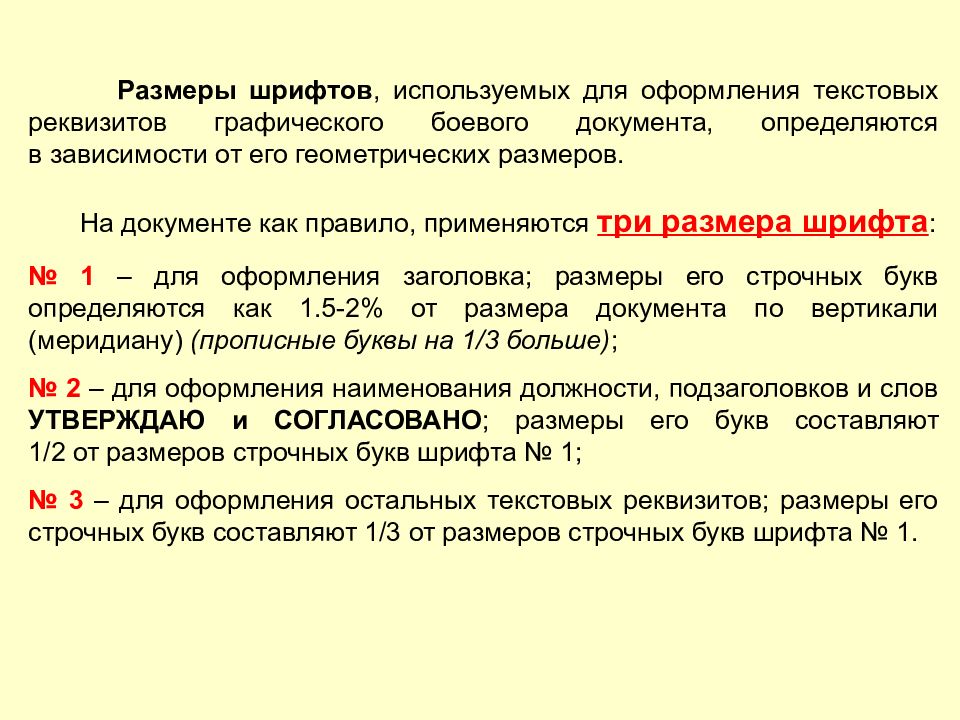

Размеры шрифтов, используемых для оформления текстовых реквизитов графического боевого документа, определяются в зависимости от его геометрических размеров. На документе как правило, применяются три размера шрифта : № 1 – для оформления заголовка; размеры его строчных букв определяются как 1.5-2% от размера документа по вертикали (меридиану) (прописные буквы на 1/3 больше) ; № 2 – для оформления наименования должности, подзаголовков и слов УТВЕРЖДАЮ и СОГЛАСОВАНО ; размеры его букв составляют 1/2 от размеров строчных букв шрифта № 1; № 3 – для оформления остальных текстовых реквизитов; размеры его строчных букв составляют 1/3 от размеров строчных букв шрифта № 1.
РАСПОЛОЖЕНИЕ НАДПИСЕЙ НА КАРТЕ: Надписи и сокращения относящиеся к нашим войскам выполняются черным цветом, а относящиеся к противнику – синим. При нанесении положения подчиненных подразделений их номер и наименование следует писать сразу же, и только после нанесения всей обстановки – номер и наименование своей части (подразделения). Надпись производится на свободном месте против середины фронта на удалении от него примерно на 2/3 глубины боевого порядка. При необходимости выполнения надписей к небольшим по размеру линейным и фигурным замкнутым условным тактическим знакам (ОП артиллерии, районы расположения мелких подразделений) рекомендуется выносить надпись за пределы занимаемого района, либо оставлять для нее разрыв линии знака. Разрыв линии делается для наших войск (при действиях в западном направлении) с восточной стороны, а для противника – с западной. Не следует дублировать надписями условные тактические знаки, которые сами по себе понятны и без пояснения (за исключением случаев, когда в составе одной части будет действовать несколько однородных подразделений).

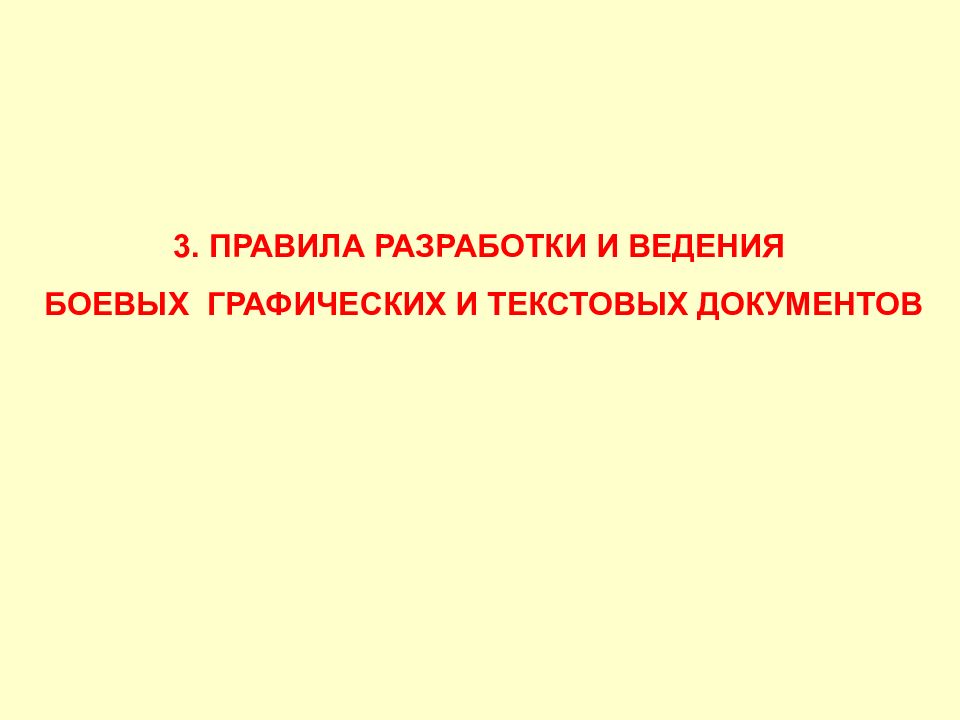

3. ПРАВИЛА РАЗРАБОТКИ И ВЕДЕНИЯ БОЕВЫХ ГРАФИЧЕСКИХ И ТЕКСТОВЫХ ДОКУМЕНТОВ

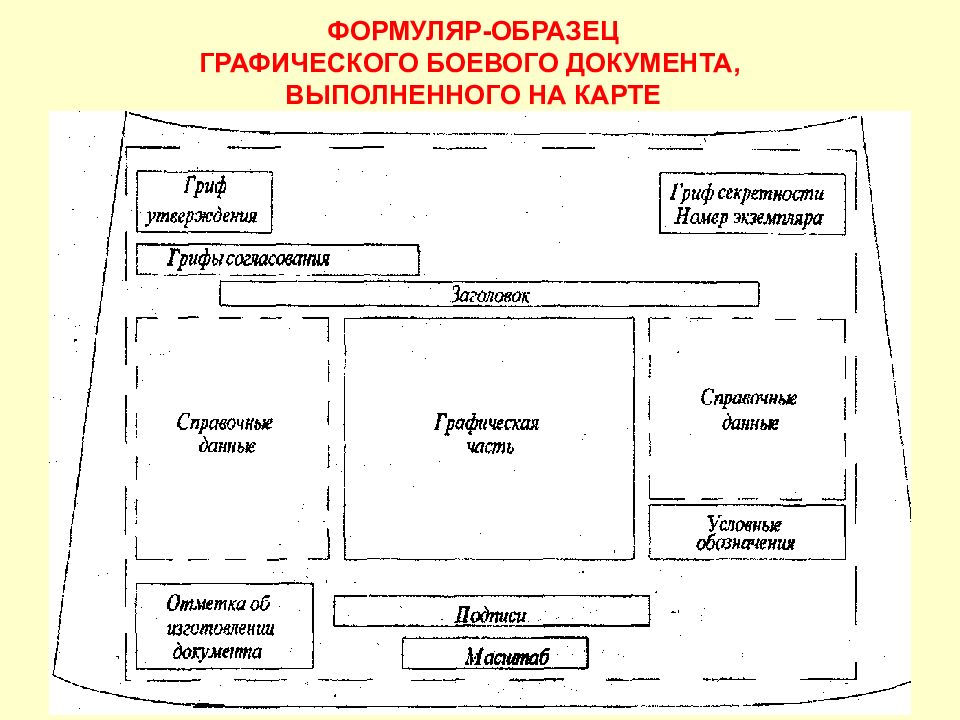

БУСВ-2013: Ч. 3. Приложение 1 При разработке и ведении боевых документов необходимо соблюдать следующие правила : каждый боевой документ должен иметь служебный заголовок и подпись с указанием должности, воинского звания и фамилии лица, подписавшего документ. При необходимости в заголовке указываются место, время и дата его составления, масштаб и год издания карты, по которой документ разработан ; населенные пункты и местные предметы, рубежи, районы сосредоточения (расположения) или действий своих подразделений указываются, начиная с правого фланга, а противника – с его левого фланга; рубежи указываются двумя, районы (опорные пункты) – тремя пунктами; названия населенных пунктов, рек и других местных предметов указываются в именительном падеже ;

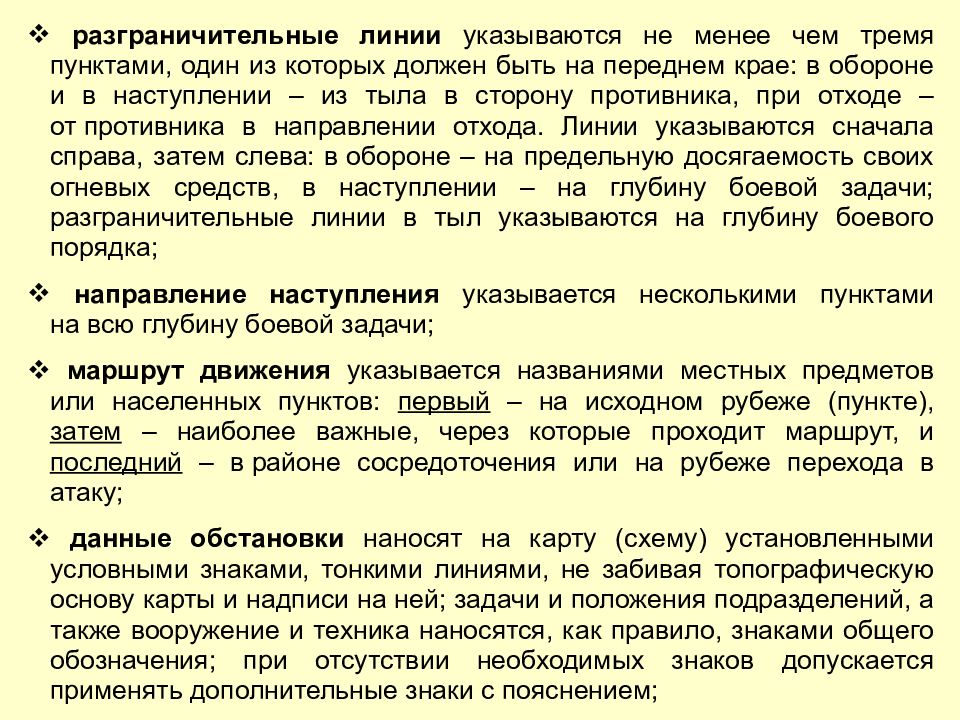

разграничительные линии указываются не менее чем тремя пунктами, один из которых должен быть на переднем крае: в обороне и в наступлении – из тыла в сторону противника, при отходе – от противника в направлении отхода. Линии указываются сначала справа, затем слева: в обороне – на предельную досягаемость своих огневых средств, в наступлении – на глубину боевой задачи; разграничительные линии в тыл указываются на глубину боевого порядка; направление наступления указывается несколькими пунктами на всю глубину боевой задачи; маршрут движения указывается названиями местных предметов или населенных пунктов: первый – на исходном рубеже (пункте), затем – наиболее важные, через которые проходит маршрут, и последний – в районе сосредоточения или на рубеже перехода в атаку; данные обстановки наносят на карту (схему) установленными условными знаками, тонкими линиями, не забивая топографическую основу карты и надписи на ней; задачи и положения подразделений, а также вооружение и техника наносятся, как правило, знаками общего обозначения; при отсутствии необходимых знаков допускается применять дополнительные знаки с пояснением;

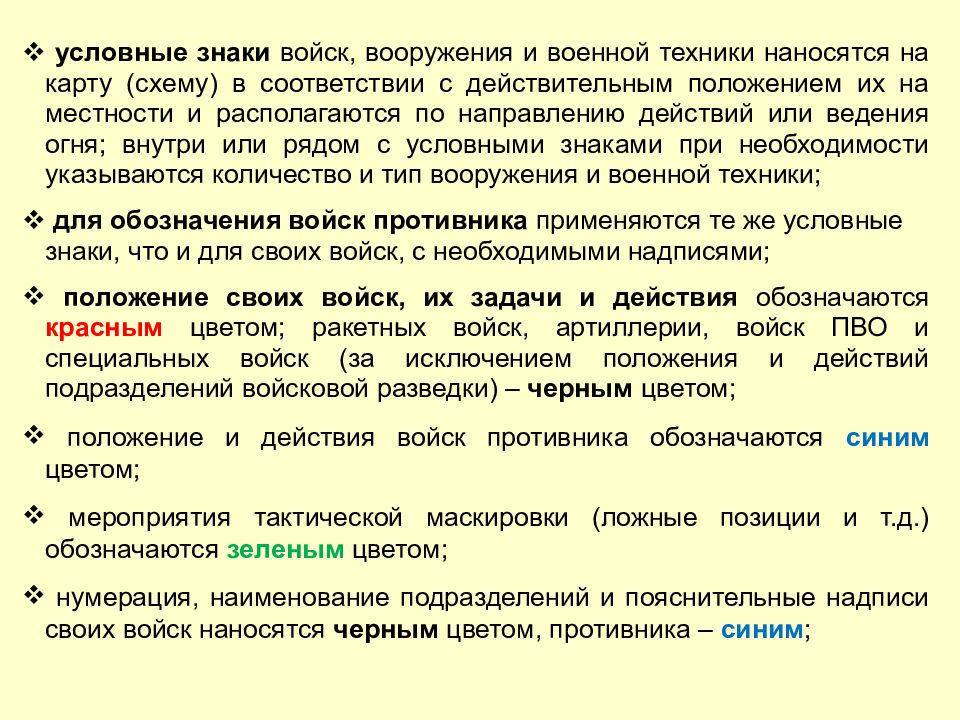

условные знаки войск, вооружения и военной техники наносятся на карту (схему) в соответствии с действительным положением их на местности и располагаются по направлению действий или ведения огня; внутри или рядом с условными знаками при необходимости указываются количество и тип вооружения и военной техники; для обозначения войск противника применяются те же условные знаки, что и для своих войск, с необходимыми надписями; положение своих войск, их задачи и действия обозначаются красным цветом; ракетных войск, артиллерии, войск ПВО и специальных войск (за исключением положения и действий подразделений войсковой разведки) – черным цветом ; положение и действия войск противника обозначаются синим цветом; мероприятия тактической маскировки (ложные позиции и т.д.) обозначаются зеленым цветом; нумерация, наименование подразделений и пояснительные надписи своих войск наносятся черным цветом, противника – синим ;
сокращения организационных формирований и подразделений – только строчными ( малыми ) буквами; при одноцветном исполнении графических документов все условные знаки и надписи наносятся черным цветом, знаки условных обозначений противника – двойной линией; условные знаки войск, вооружения и военной техники наносятся на карту (схему) в соответствии с действительным положением их на местности и располагаются по направлению действий или ведения огня; внутри или рядом с условными знаками при необходимости указываются количество и тип вооружения и техники; для обозначения войск противника применяются те же условные знаки, что и для своих войск, с необходимыми надписями ; источники получения сведений о противнике обозначаются черным цветом, при этом наименования источников пишутся начальными буквами, например: наблюдение – Н, показания пленных – П, документы противника – ДП, войсковая разведка – ВР, воздушная разведка – ВзР, артиллерийская разведка – АР, инженерная разведка – ИР; время и дата получения сведений о противнике подписываются под обозначением источника или в строку; сведения, требующие проверки, отмечаются знаком вопроса;

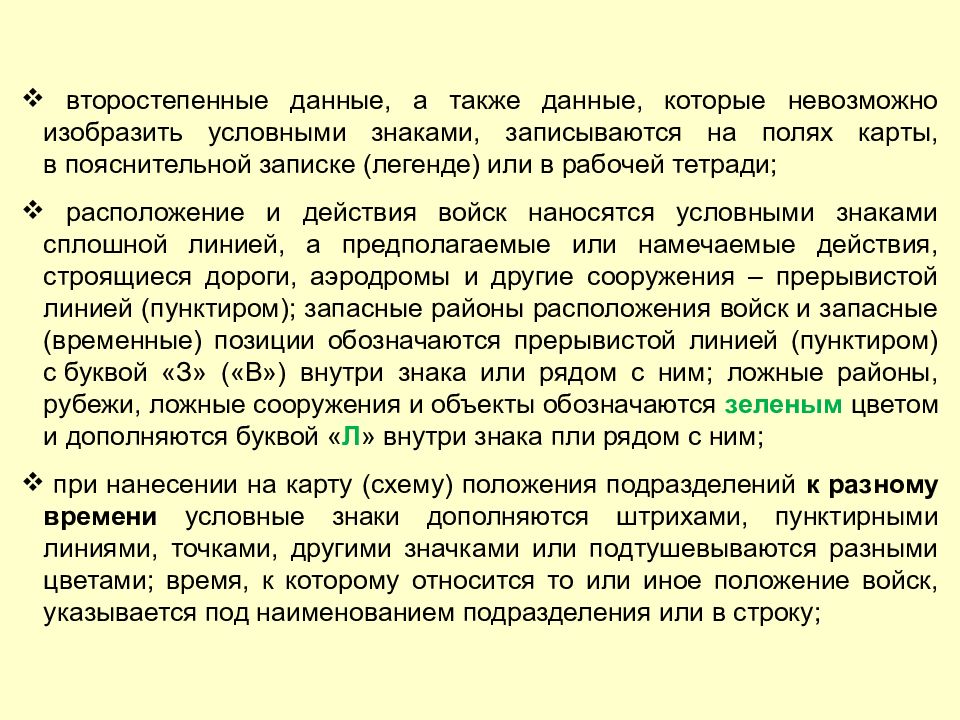

второстепенные данные, а также данные, которые невозможно изобразить условными знаками, записываются на полях карты, в пояснительной записке (легенде) или в рабочей тетради; расположение и действия войск наносятся условными знаками сплошной линией, а предполагаемые или намечаемые действия, строящиеся дороги, аэродромы и другие сооружения – прерывистой линией (пунктиром); запасные районы расположения войск и запасные (временные) позиции обозначаются прерывистой линией (пунктиром) с буквой «З» («В») внутри знака или рядом с ним; ложные районы, рубежи, ложные сооружения и объекты обозначаются зеленым цветом и дополняются буквой « Л » внутри знака пли рядом с ним ; при нанесении на карту (схему) положения подразделений к разному времени условные знаки дополняются штрихами, пунктирными линиями, точками, другими значками или подтушевываются разными цветами; время, к которому относится то или иное положение войск, указывается под наименованием подразделения или в строку;

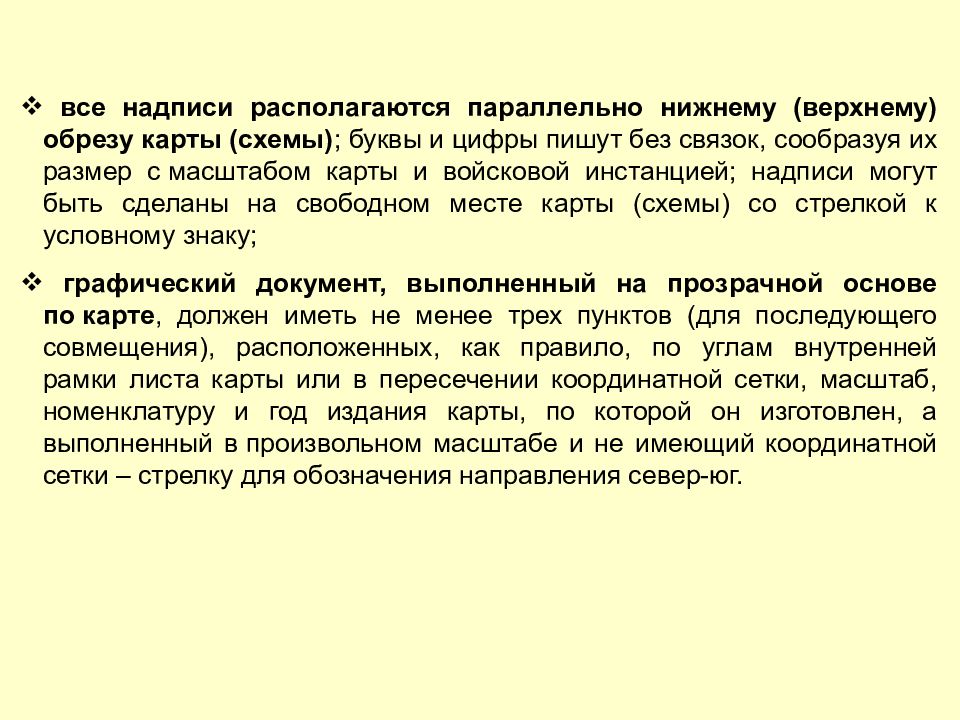

все надписи располагаются параллельно нижнему (верхнему) обрезу карты (схемы) ; буквы и цифры пишут без связок, сообразуя их размер с масштабом карты и войсковой инстанцией; надписи могут быть сделаны на свободном месте карты (схемы) со стрелкой к условному знаку; графический документ, выполненный на прозрачной основе по карте, должен иметь не менее трех пунктов (для последующего совмещения), расположенных, как правило, по углам внутренней рамки листа карты или в пересечении координатной сетки, масштаб, номенклатуру и год издания карты, по которой он изготовлен, а выполненный в произвольном масштабе и не имеющий координатной сетки – стрелку для обозначения направления север-юг.
Отображение обстановки на рабочей карте осуществляется в соответствии с установленными правилами.

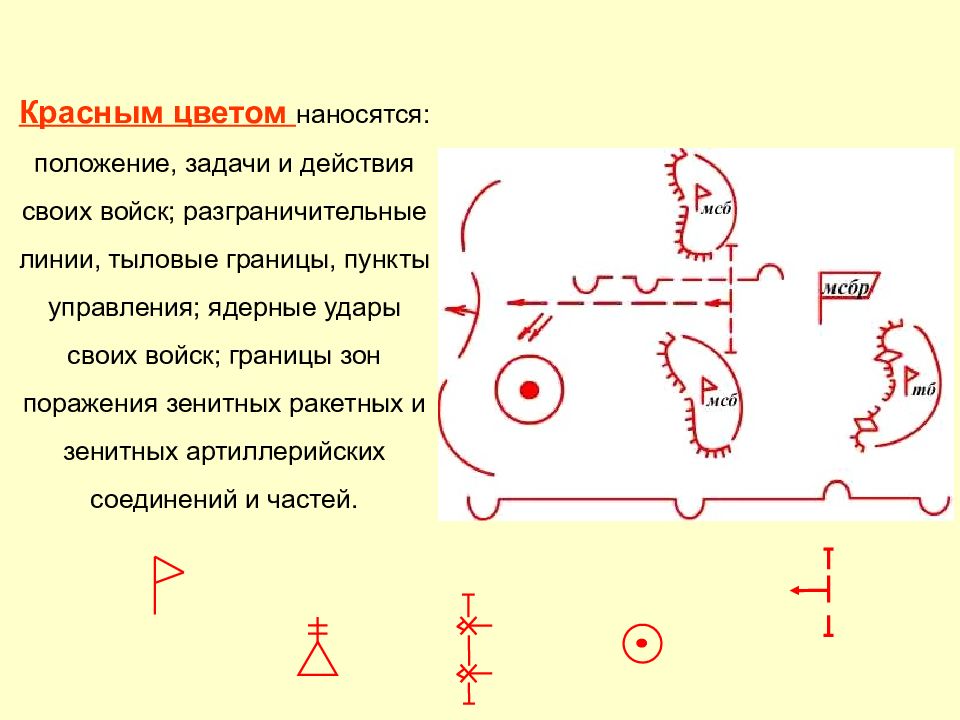

Красным цветом наносятся: положение, задачи и действия своих войск; разграничительные линии, тыловые границы, пункты управления; ядерные удары своих войск; границы зон поражения зенитных ракетных и зенитных артиллерийских соединений и частей.
Черным цветом наносятся: положение и действия ракетных войск и артиллерии, береговых ракетно-артиллерийских частей; зенитных ракетных войск и зенитной артиллерии (кроме пунктов управления и границ зон поражения); соединений и частей инженерных и химических войск; войск связи, РЭБ и радиоразведки; радиотехнических, железнодорожных и дорожных войск; частей технического обеспечения, инженерно-аэродромных, топогеодезических и гидрометеорологических; военно-строительных организаций и частей; средств береговой системы наблюдения, удары своих войск ракетами и торпедами в обычном снаряжении, огонь артиллерии, рубежи досягаемости ракет; все пояснительные надписи за свои войска (нумерация, наименования и др.) 2 мсд 3 мсбр 5 ап 1 мсб

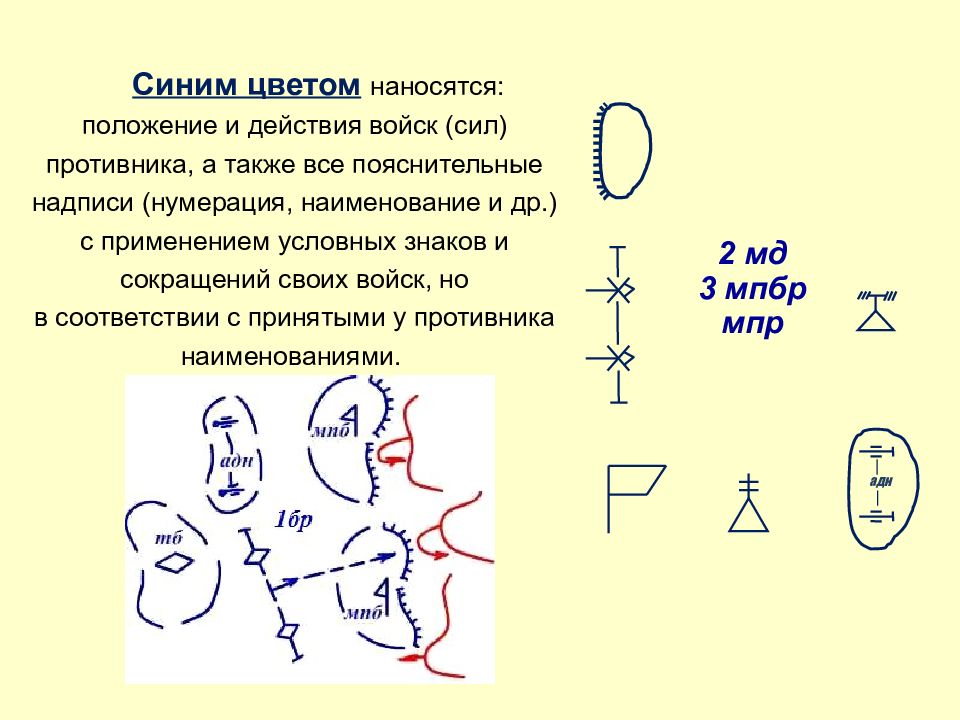

Синим цветом наносятся: положение и действия войск (сил) противника, а также все пояснительные надписи (нумерация, наименование и др.) с применением условных знаков и сокращений своих войск, но в соответствии с принятыми у противника наименованиями. адн 2 мд 3 мпбр мпр
Зеленым цветом наносятся: демонстративные, имитационные действия своих войск (сил), мероприятия по дезинформации, а также ложные районы, рубежи, сооружения и объекты с обозначением буквой Л. Л мср Л КП Л адн

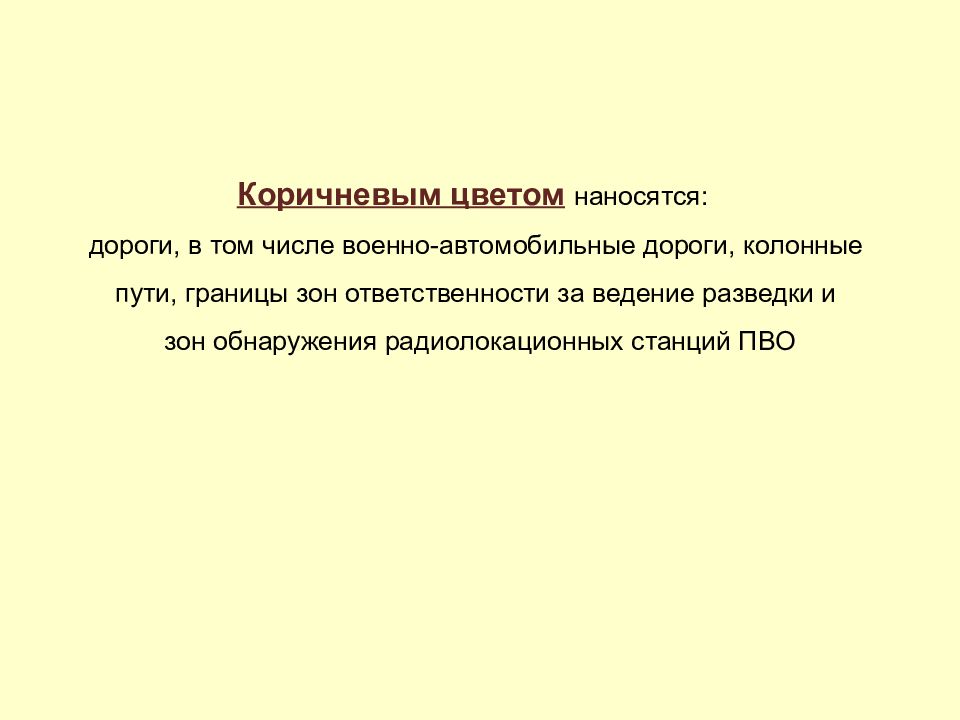

Коричневым цветом наносятся: дороги, в том числе военно-автомобильные дороги, колонные пути, границы зон ответственности за ведение разведки и зон обнаружения радиолокационных станций ПВО

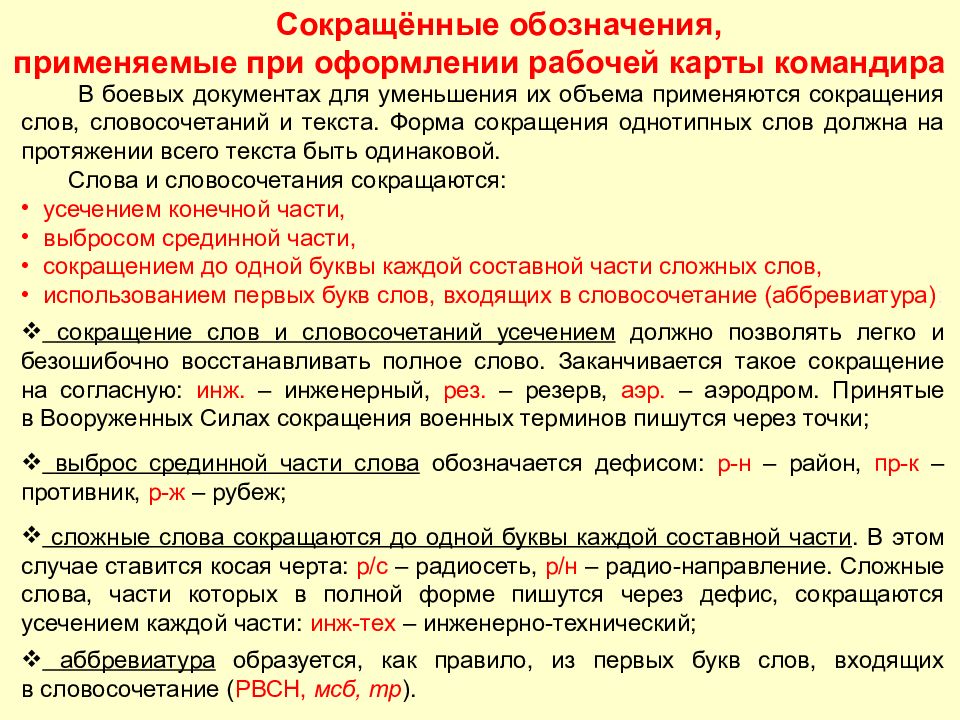

В боевых документах для уменьшения их объема применяются сокращения слов, словосочетаний и текста. Форма сокращения однотипных слов должна на протяжении всего текста быть одинаковой. Слова и словосочетания сокращаются: усечением конечной части, выбросом срединной части, сокращением до одной буквы каждой составной части сложных слов, использованием первых букв слов, входящих в словосочетание (аббревиатура) : сокращение слов и словосочетаний усечением должно позволять легко и безошибочно восстанавливать полное слово. Заканчивается такое сокращение на согласную: инж. – инженерный, рез. – резерв, аэр. – аэродром. Принятые в Вооруженных Силах сокращения военных терминов пишутся через точки; выброс срединной части слова обозначается дефисом: р-н – район, пр-к –противник, р-ж – рубеж; сложные слова сокращаются до одной буквы каждой составной части. В этом случае ставится косая черта: р /с – радиосеть, р / н – радио-направление. Сложные слова, части которых в полной форме пишутся через дефис, сокращаются усечением каждой части: инж-тех – инженерно-технический; аббревиатура образуется, как правило, из первых букв слов, входящих в словосочетание ( РВСН, мсб, тр ).

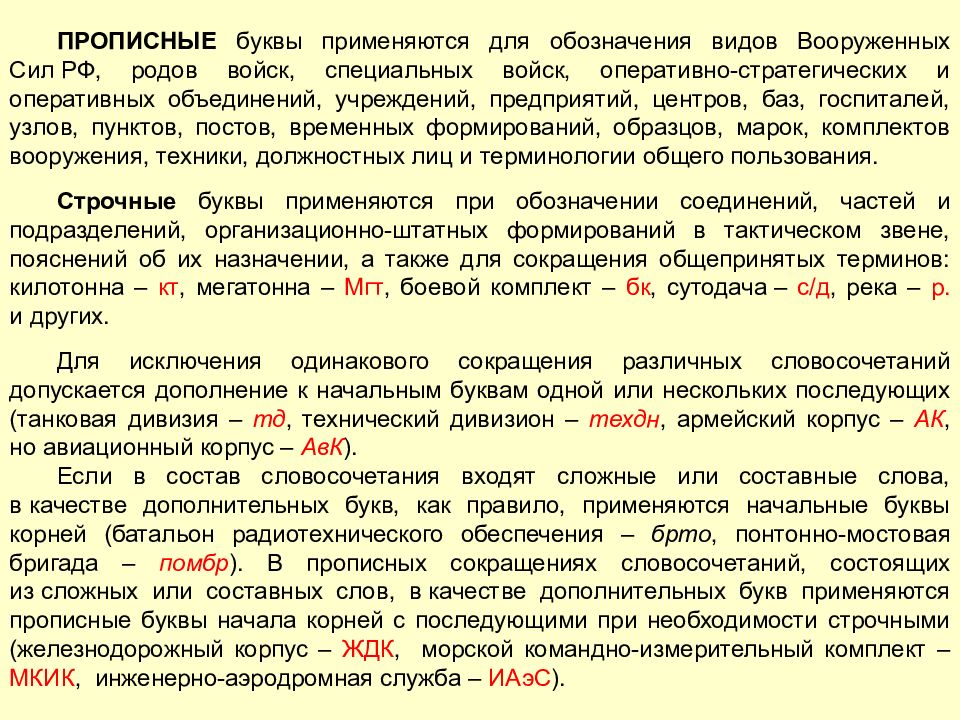

ПРОПИСНЫЕ буквы применяются для обозначения видов Вооруженных Сил РФ, родов войск, специальных войск, оперативно-стратегических и оперативных объединений, учреждений, предприятий, центров, баз, госпиталей, узлов, пунктов, постов, временных формирований, образцов, марок, комплектов вооружения, техники, должностных лиц и терминологии общего пользования. Строчные буквы применяются при обозначении соединений, частей и подразделений, организационно-штатных формирований в тактическом звене, пояснений об их назначении, а также для сокращения общепринятых терминов: килотонна – кт, мегатонна – Мгт, боевой комплект – бк, сутодача – с/ д, река – р. и других. Для исключения одинакового сокращения различных словосочетаний допускается дополнение к начальным буквам одной или нескольких последующих (танковая дивизия – тд, технический дивизион – техдн, армейский корпус – АК, но авиационный корпус – АвК ). Если в состав словосочетания входят сложные или составные слова, в качестве дополнительных букв, как правило, применяются начальные буквы корней (батальон радиотехнического обеспечения – брто, понтонно-мостовая бригада – помбр ). В прописных сокращениях словосочетаний, состоящих из сложных или составных слов, в качестве дополнительных букв применяются прописные буквы начала корней с последующими при необходимости строчными (железнодорожный корпус – ЖДК, морской командно-измерительный комплект – МКИК, инженерно-аэродромная служба – ИАэС ).
При нанесении на карту сокращенных наименований необходимо придерживаться следующих правил : 1 ) Наименования подразделений, организационно входящих в состав одной части, записываются под порядковыми номерами без указания номера части, например: 1 мср, 2 тр, 2 батр и т.д., а приданных подразделений – с указанием номера части, например 1 батр 3 ап. Величина цифр и букв в этом случае определяется значением войсковой единицы, стоящей первой. Если же батальон действует в отрыве от главных сил, например в передовом отряде (авангарде), то в этом случае указывается и его принадлежность – 1/5 мсп. Соседние батальоны указываются с номером полка, в состав которого они входят. 2 ) При сокращении наименований рот и батальонов (дивизионов), входящих в состав какой-либо части запись на карте можно сделать так: 3-й мотопехотный батальон в составе 7-й мотопехотной бригады – 3/7 мпбр, 2-й батальон в составе 6-го мотострелкового полка – 2/6 мсп, 1-й дивизион в составе 2-го артиллерийского полка – 1/2 ап. Это правило не распространяется на сочетание часть-соединение, а только – на ротное и батальонное звено. 3 ) Сокращение наименований соединений, частей и подразделений, названий вооружения противника производится по тем же правилам, что и для наших войск, но в строгом соответствии с принятыми у противника наименованиями, например: 3 мпб, батр «Хок», 5 бртд.
Более подробно об основных сокращениях и условных обозначениях, применяемых в боевых документах, см.: Боевой устав Сухопутных войск. – Часть 2, 3. – Приложения 3-4.

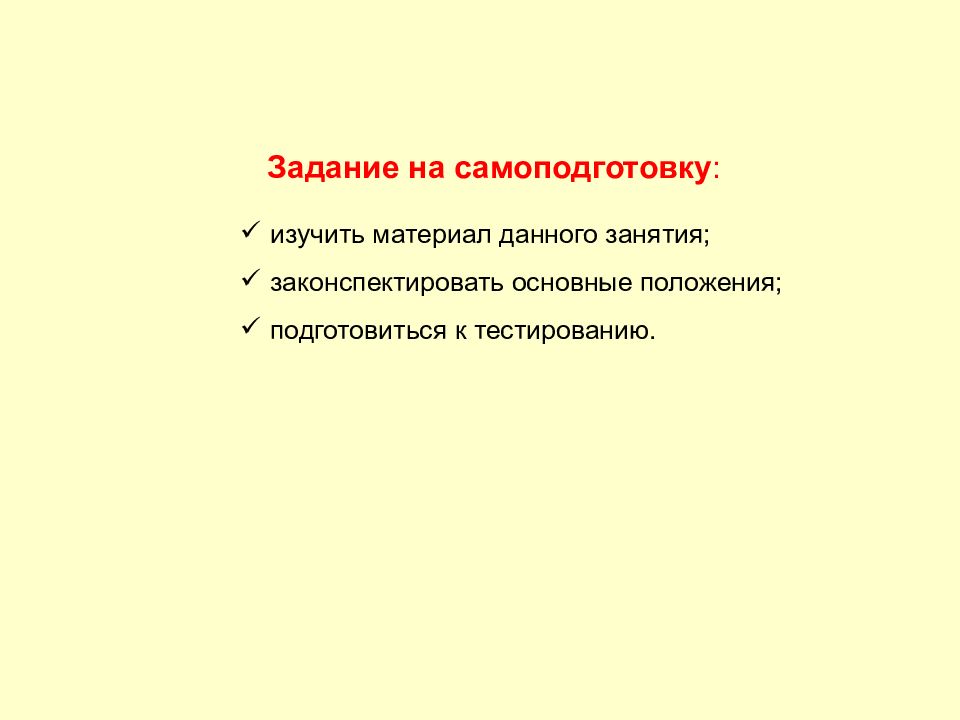

Задание на самоподготовку : изучить материал данного занятия; законспектировать основные положения; подготовиться к тестированию.
