Учебные вопросы Виды боевых графических документов. Содержание рабочей карты командира, порядок и правила её ведения. Использование карты при докладах, постановке задач и составлении боевых документов.
Боевые документы подразделяются на : документы по управлению войсками – оформленные решения, боевые приказы, боевые распоряжения, распоряжения по видам обеспечения, планы, рабочие карты; отчётно-информационные документы – боевые донесения, сводки, отчёты, отчётные карты, схемы, сообщения; справочные документы – различные тактические расчёты, ведомости, схемы, таблицы, справки, описания. По форме исполнения – текстовые, графические, табличные В батальоне, роте разрабатываются боевые графические документы, которые дополняют, поясняют, а иногда заменяют текстовые документы, представляя наглядно и точно данные об обстановке.

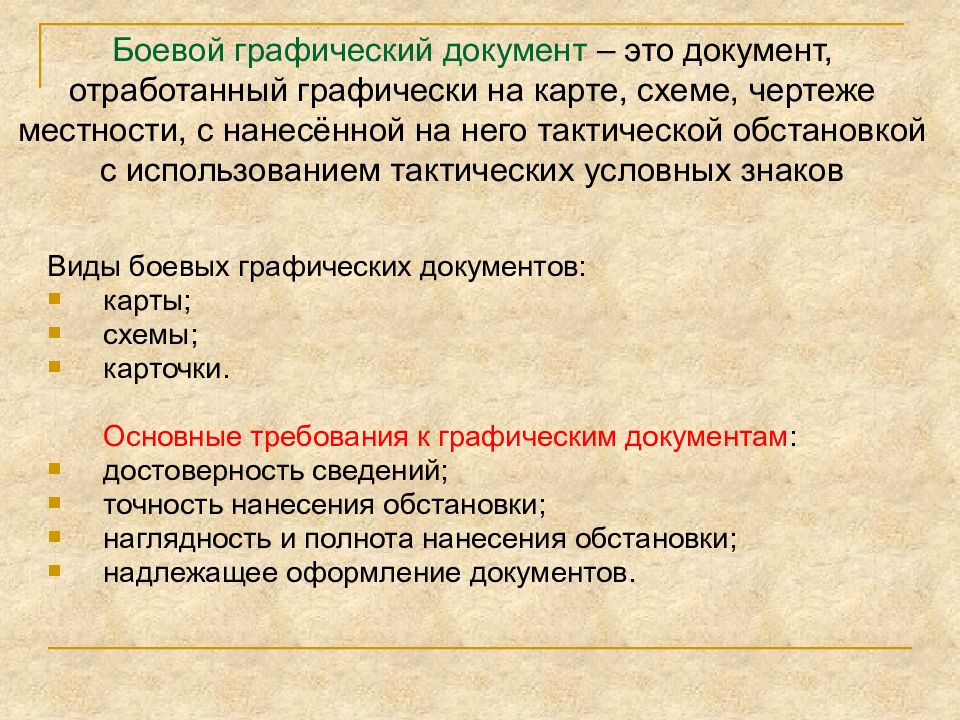

Виды боевых графических документов: карты; схемы; карточки. Основные требования к графическим документам : достоверность сведений; точность нанесения обстановки; наглядность и полнота нанесения обстановки; надлежащее оформление документов.
Основной рабочей картой является топографическая карта масштаба 1:100 000 карты масштаба 1:50 000, 1:25 000 применяются при: необходимости детального изучения местности; организации системы огня на участке прорыва; форсировании крупных водных преград; обороне; разведке; наступлении в районах со сложными условиями ориентирования; топогеодезической привязки элементов боевых порядков войск.
Содержание рабочей карты командира. До получения задачи: служебный заголовок, время начала ведения карты, подпись должностного лица; положение подразделения и сведения о противнике; сведения о радиационной, химической, бактериологической обстановке; формы таблиц (распределение и соотношение сил и средств, сигналов управления и оповещения, взаимодействия) С получением задачи: данные о противнике из приказа старшего командира и содержание полученной задачи; положение, пункты управления, задачи соседей и разграничительные линии с ними; при необходимости другие данные (задачи огневых средств и их позиции, маршруты движения и т.д.)

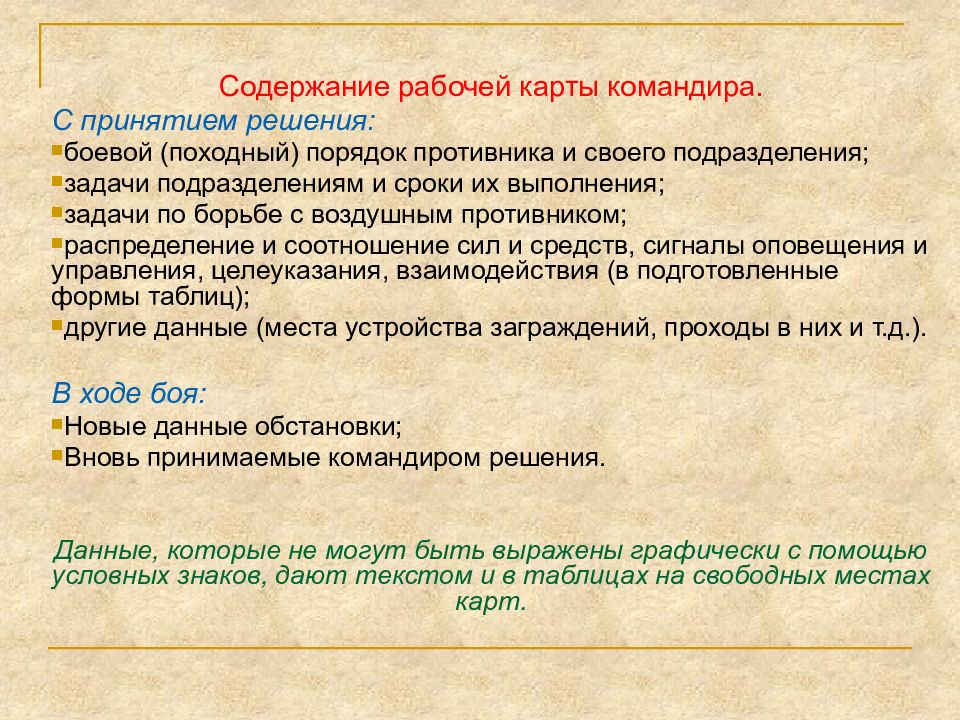

Содержание рабочей карты командира. С принятием решения: боевой (походный) порядок противника и своего подразделения; задачи подразделениям и сроки их выполнения; задачи по борьбе с воздушным противником; распределение и соотношение сил и средств, сигналы оповещения и управления, целеуказания, взаимодействия (в подготовленные формы таблиц); другие данные (места устройства заграждений, проходы в них и т.д.). В ходе боя: Новые данные обстановки; Вновь принимаемые командиром решения. Данные, которые не могут быть выражены графически с помощью условных знаков, дают текстом и в таблицах на свободных местах карт.

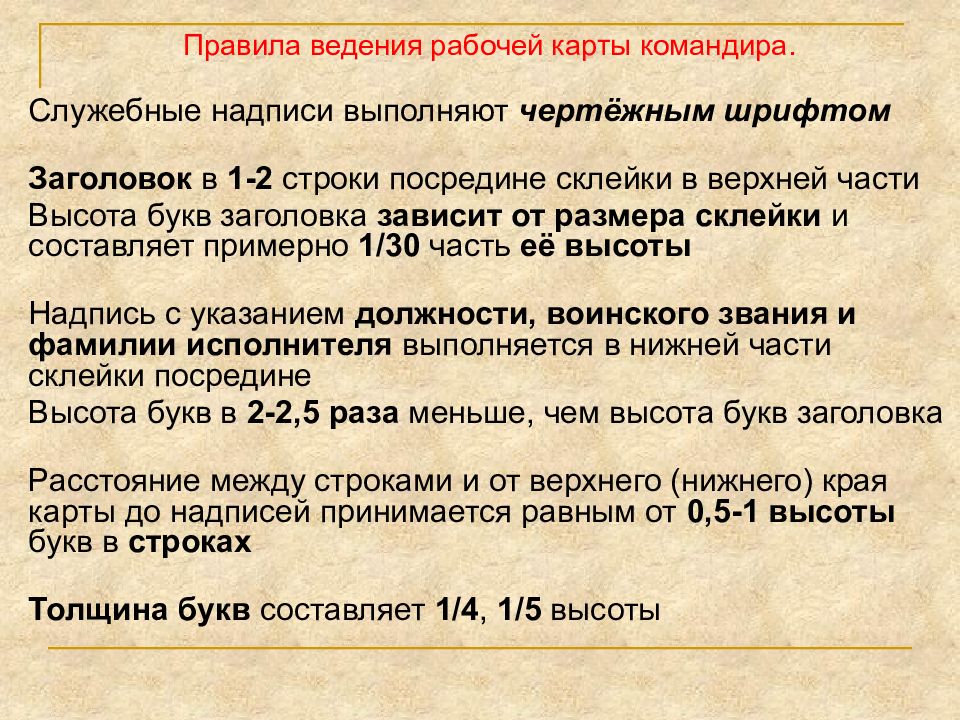

Правила ведения рабочей карты командира. Служебные надписи выполняют чертёжным шрифтом Заголовок в 1-2 строки посредине склейки в верхней части Высота букв заголовка зависит от размера склейки и составляет примерно 1/30 часть её высоты Надпись с указанием должности, воинского звания и фамилии исполнителя выполняется в нижней части склейки посредине Высота букв в 2-2,5 раза меньше, чем высота букв заголовка Расстояние между строками и от верхнего (нижнего) края карты до надписей принимается равным от 0,5-1 высоты букв в строках Толщина букв составляет 1/4, 1/5 высоты

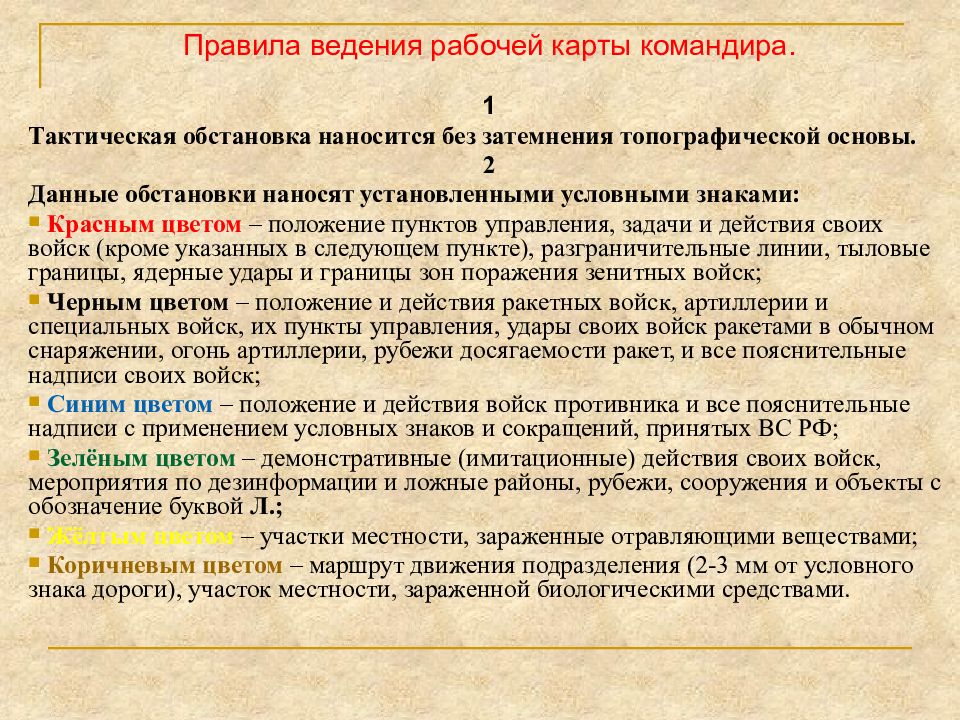

Правила ведения рабочей карты командира. 1 Тактическая обстановка наносится без затемнения топографической основы. 2 Данные обстановки наносят установленными условными знаками: Красным цветом – положение пунктов управления, задачи и действия своих войск (кроме указанных в следующем пункте), разграничительные линии, тыловые границы, ядерные удары и границы зон поражения зенитных войск; Черным цветом – положение и действия ракетных войск, артиллерии и специальных войск, их пункты управления, удары своих войск ракетами в обычном снаряжении, огонь артиллерии, рубежи досягаемости ракет, и все пояснительные надписи своих войск; Синим цветом – положение и действия войск противника и все пояснительные надписи с применением условных знаков и сокращений, принятых ВС РФ; Зелёным цветом – демонстративные (имитационные) действия своих войск, мероприятия по дезинформации и ложные районы, рубежи, сооружения и объекты с обозначение буквой Л.; Жёлтым цветом – участки местности, зараженные отравляющими веществами; Коричневым цветом – маршрут движения подразделения (2-3 мм от условного знака дороги), участок местности, зараженной биологическими средствами.
3 Условные знаки для обозначения положения, задач и действий войск, огневых средств, боевой техники – ориентируют по направлению действий войск или ведению огня. 4 Пункты управления

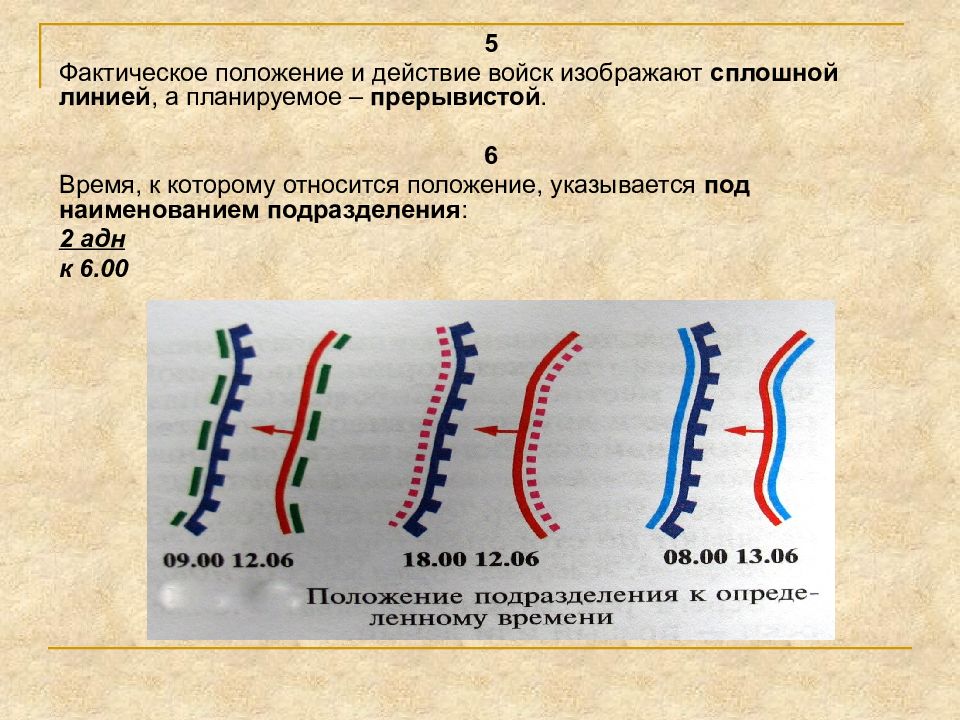

5 Фактическое положение и действие войск изображают сплошной линией, а планируемое – прерывистой. 6 Время, к которому относится положение, указывается под наименованием подразделения : 2 адн к 6.00

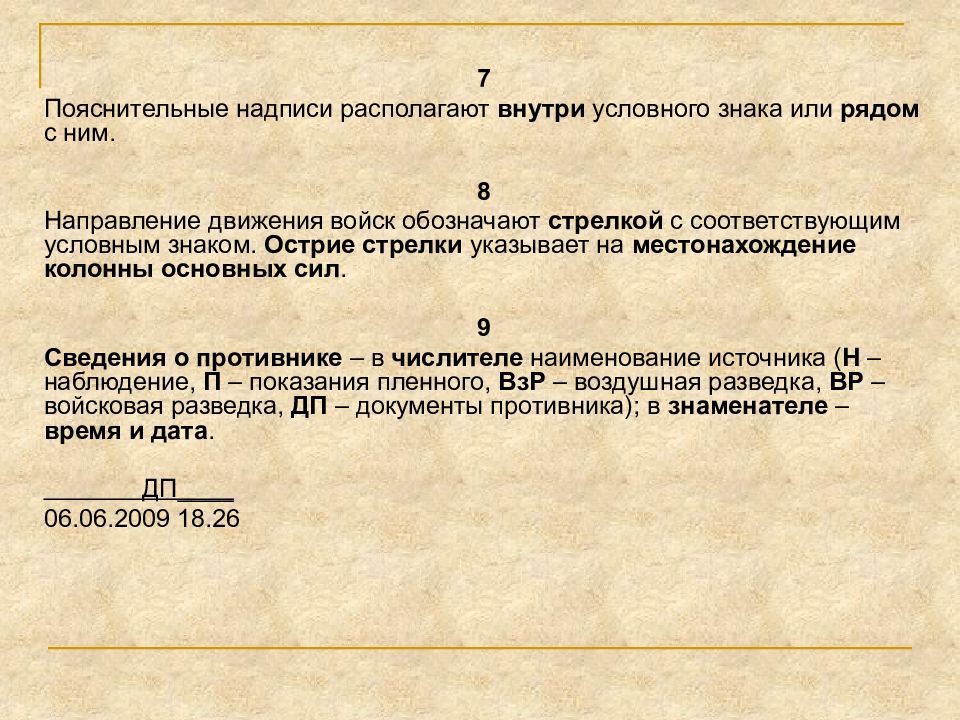

7 Пояснительные надписи располагают внутри условного знака или рядом с ним. 8 Направление движения войск обозначают стрелкой с соответствующим условным знаком. Острие стрелки указывает на местонахождение колонны основных сил. 9 Сведения о противнике – в числителе наименование источника ( Н – наблюдение, П – показания пленного, ВзР – воздушная разведка, ВР – войсковая разведка, ДП – документы противника); в знаменателе – время и дата. ДП____ 06.06.2009 18.26

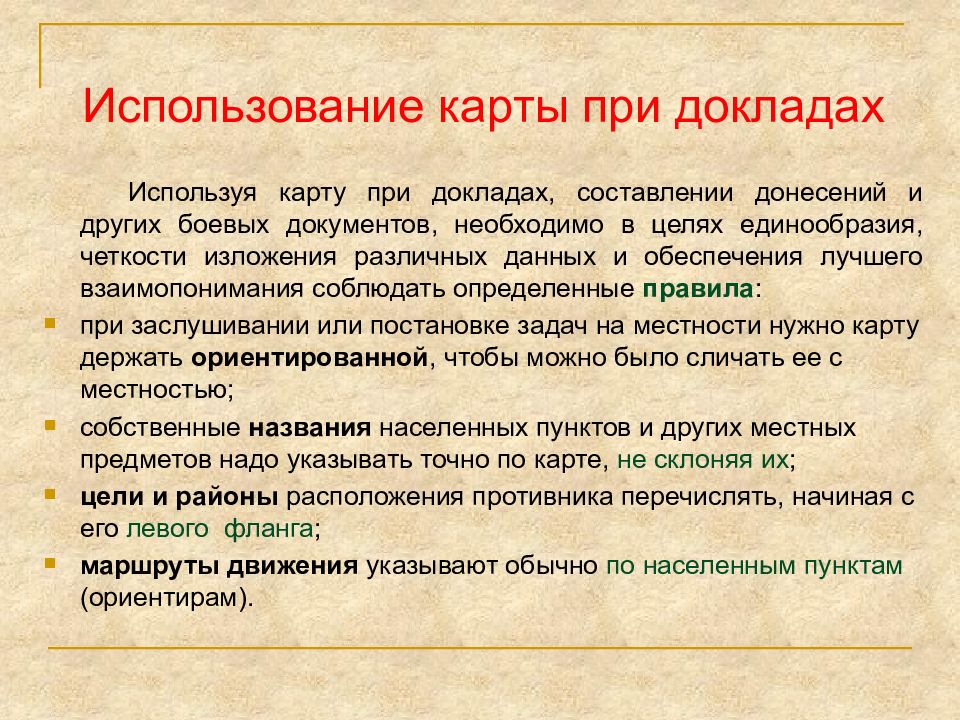

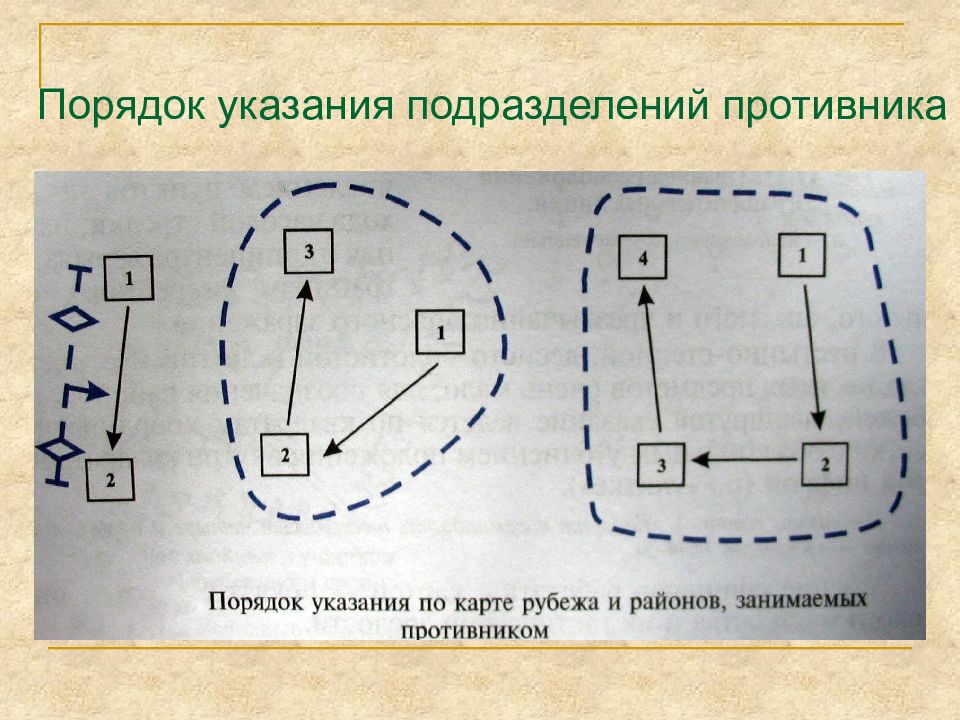

Использование карты при докладах Используя карту при докладах, составлении донесений и других боевых документов, необходимо в целях единообразия, четкости изложения различных данных и обеспечения лучшего взаимопонимания соблюдать определенные правила : при заслушивании или постановке задач на местности нужно карту держать ориентированной, чтобы можно было сличать ее с местностью; собственные названия населенных пунктов и других местных предметов надо указывать точно по карте, не склоняя их ; цели и районы расположения противника перечислять, начиная с его левого фланга ; маршруты движения указывают обычно по населенным пунктам (ориентирам).
Схема – графический документ, топографической основой которого является схематичное изображение местности, составленное обычно по карте или аэрофотоснимкам местности, при этом масштаб схемы крупнее используемой карты или снимка. Виды схем: Схема опорного пункта роты, взвода; Схема маршрута; Схема участка реки; Схема переправы; Схема наблюдения.

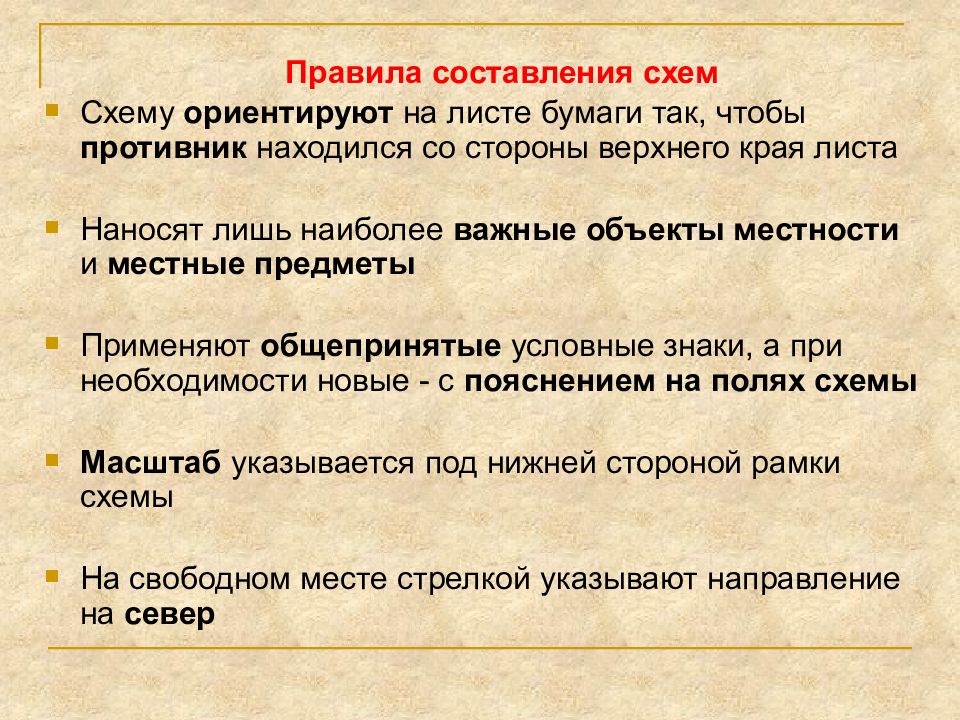

Правила составления схем Схему ориентируют на листе бумаги так, чтобы противник находился со стороны верхнего края листа Наносят лишь наиболее важные объекты местности и местные предметы Применяют общепринятые условные знаки, а при необходимости новые - с пояснением на полях схемы Масштаб указывается под нижней стороной рамки схемы На свободном месте стрелкой указывают направление на север

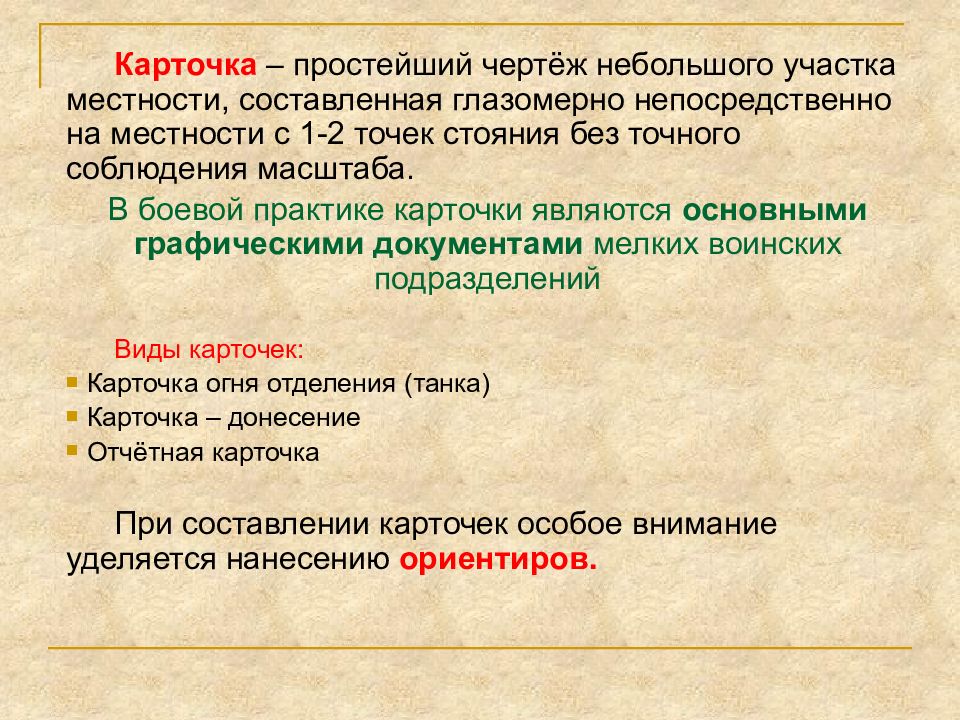

Карточка – простейший чертёж небольшого участка местности, составленная глазомерно непосредственно на местности с 1-2 точек стояния без точного соблюдения масштаба. В боевой практике карточки являются основными графическими документами мелких воинских подразделений Виды карточек: Карточка огня отделения (танка) Карточка – донесение Отчётная карточка При составлении карточек особое внимание уделяется нанесению ориентиров.
РАБОЧАЯ КАРТА КОМАНДИРА 5 МСП Начата: ______________ Окончена :____________ Командир 5 МСП студент А.Иванов 10 мм 25 мм 15 мм 10 мм 15 мм 10 мм 10 мм 10 мм 10 мм 15 мм 15 мм 15 мм 15 мм 15 мм 10 мм 15 мм 7 мм 12 мм
