Допуски и посадки подшипников качения
Подшипники служат опорами для валов и вращающихся осей. Подшипники качения – это стандартные сборочные единицы повышенной точности, которые изготовляются на специализированных подшипниковых заводах на специальном оборудовании повышенной точности.

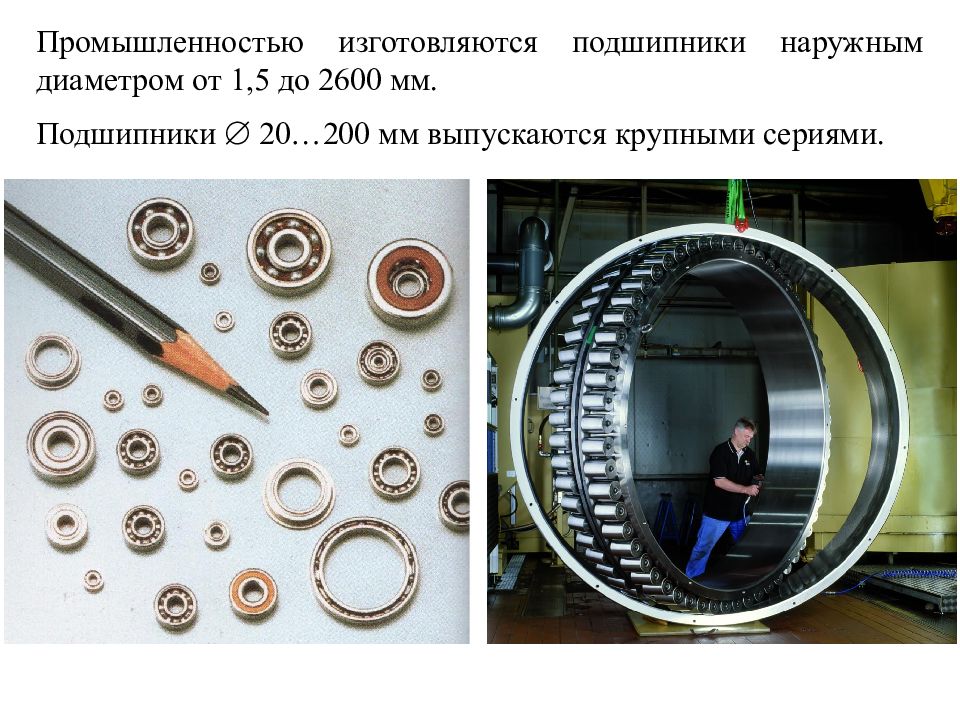

Промышленностью изготовляются подшипники наружным диаметром от 1,5 до 2600 мм. Подшипники 20…200 мм выпускаются крупными сериями.
Кольца подшипников и тела качения подбирают селективным методом. Полная внешняя взаимозаменяемость позволяет быстро монтировать и заменять изношенные подшипники качения при сохранении их хорошего качества. Подшипники обладают полной внешней взаимозаменяемостью по присоединительным поверхностям, определяемым наружным диаметром наружного кольца и внутренним диаметром внутреннего кольца и неполной внутренней взаимозаменяемостью между телами качения и кольцами.
Точность геометрических параметров подшипников качения Определяется отклонениями на следующие параметры: Ширина внутреннего и наружного колец В ; Ширина наружного кольца С, если внутреннее кольцо имеет иную ширину; Номинальные диаметры отверстия внутреннего кольца и посадочной поверхности наружного кольца ( d, D ); Средние диаметры отверстия внутреннего и наружного колец ( dm, Dm ); dm =( dmax+dmin )/2, Dm =( Dmax+Dmin )/2, где: dmax, Dmax и dmin, Dmin – наибольший и наименьший диаметры посадочных поверхностей колец подшипника.
Радиальное биение дорожки качения внутреннего кольца относительно его отверстия Ri ; Радиальное биение дорожки качения наружного кольца относительно его наружной цилиндрической поверхности отверстия R а; Монтажная высота однорядного конического роликового подшипника Т; Непостоянство ширины кольца Up ; Точностью формы и взаимного расположения поверхностей колец подшипников и их шероховатости; Точностью формы и размеров тел качения в одном подшипнике и шероховатостью их поверхностей; Точностью вращения, характеризуемой радиальным и осевым биениями дорожек качения и торцов колец.
Классы точности 0 нормальный класс 6 повышенный класс 5 высокий класс 4 особо высокий класс 2 сверхвысокий класс Категории подшипников для установки дополнительных технических требований
Поля допусков (ГОСТ 25346-82) для корпуса и вала и поля допусков наружного и внутреннего колец подшипника (ГОСТ 520-2002)

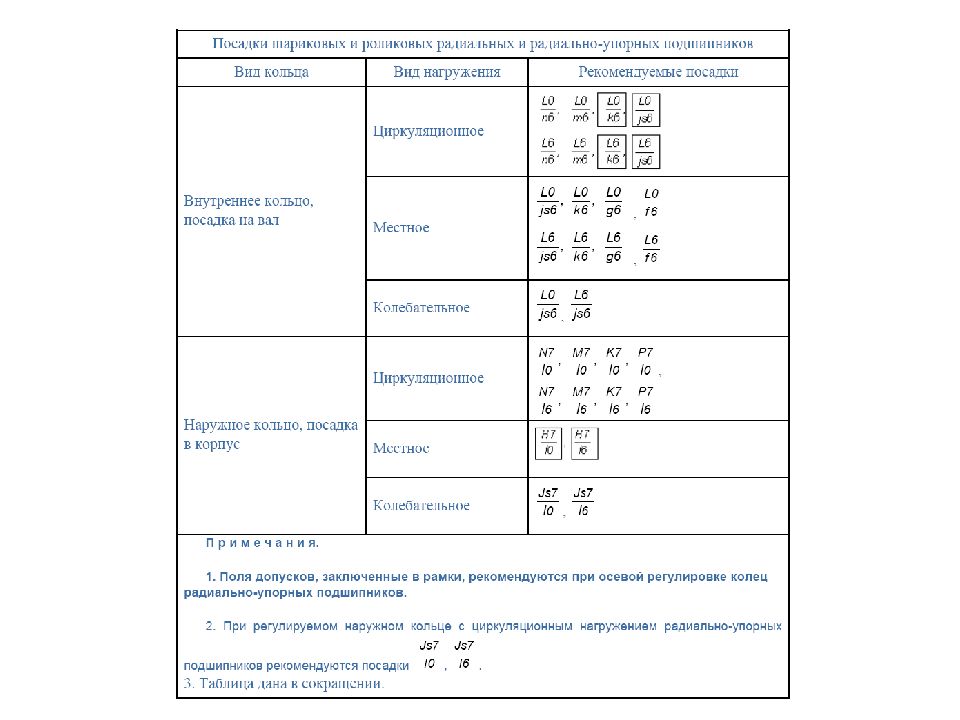

Назначение полей допусков для вала и отверстия корпуса при установке подшипников качения класс точности подшипника качения; вид нагружения колец подшипника; тип подшипника; режим работы подшипника; геометрические размеры подшипника.
Влияние класса точности подшипника качения на выбор посадок Для подшипников классов точности 0 и 6 рекомендуемый набор полей допусков посадочных поверхностей одинаков. Для более высоких классов точности подшипников качения набор полей допусков посадочных поверхностей несколько изменяется, в частности, применяются поля допусков более точных квалитетов.
Влияние вида нагружения колец подшипника на выбор посадок Внутренние кольца подшипников вращаются вместе с валом, наружные кольца, установленные в корпусе, неподвижны. Радиальная нагрузка Р постоянна по величине и не меняет своего положения относительно корпуса. I схема
II схема Наружные кольца подшипников вращаются вместе с зубчатым колесом. Внутренние кольца подшипников, посаженные на ось, остаются неподвижными относительно корпуса. Радиальная нагрузка Р постоянна по величине и не меняет своего положения относительно корпуса

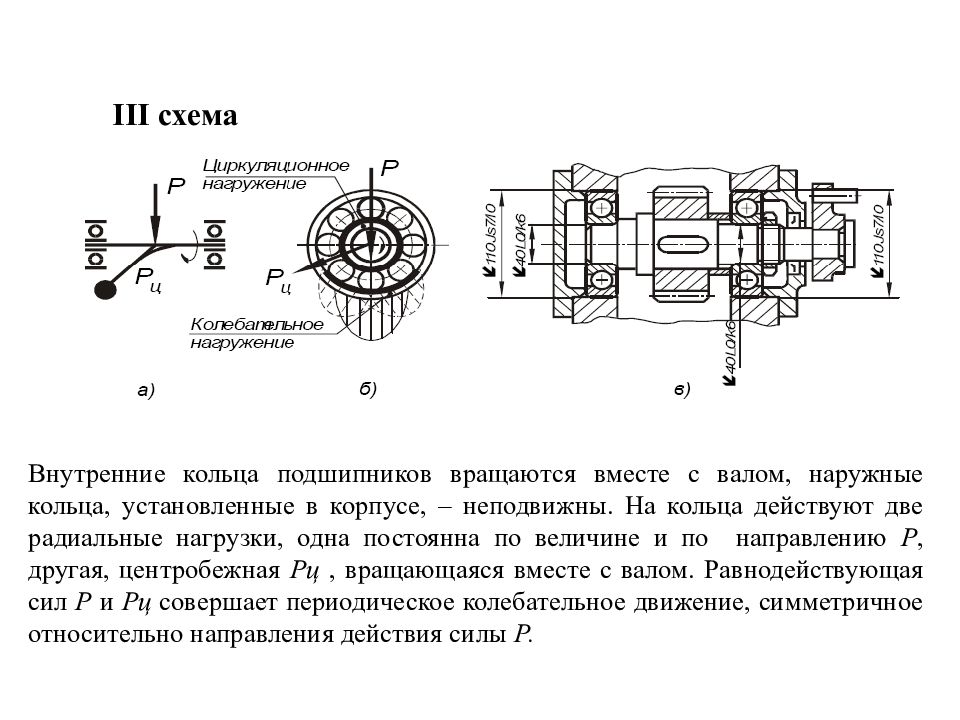

III схема Внутренние кольца подшипников вращаются вместе с валом, наружные кольца, установленные в корпусе, – неподвижны. На кольца действуют две радиальные нагрузки, одна постоянна по величине и по направлению Р, другая, центробежная Рц, вращающаяся вместе с валом. Равнодействующая сил Р и Рц совершает периодическое колебательное движение, симметричное относительно направления действия силы Р.
Пример обозначения посадок подшипника на чертеже
