Электрооборудование автомобиля - предназначено для выработки и передачи электрической энергии потребителям различных систем и устройств автомобиля.
1 – аккумуляторная батарея 2 - стартер 3 - приборы системы зажигания 4 – приборы системы освещения 5 – приборы системы сигнализации 6 – контрольные электроприборы 7 – дополнительные приборы 8 – генератор 9 – регулятор напряжения.
Электрооборудование автомобиля состоит: Источник тока Система пуска Система зажигания Система освещения Система сигнализации Контрольные электроприборы Дополнительные приборы.

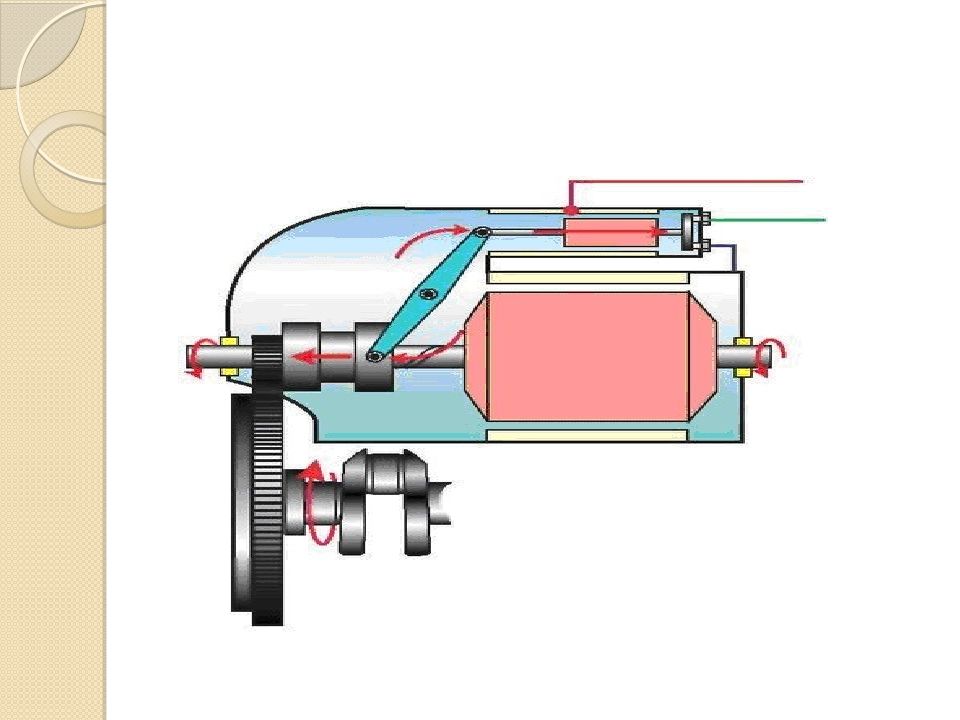

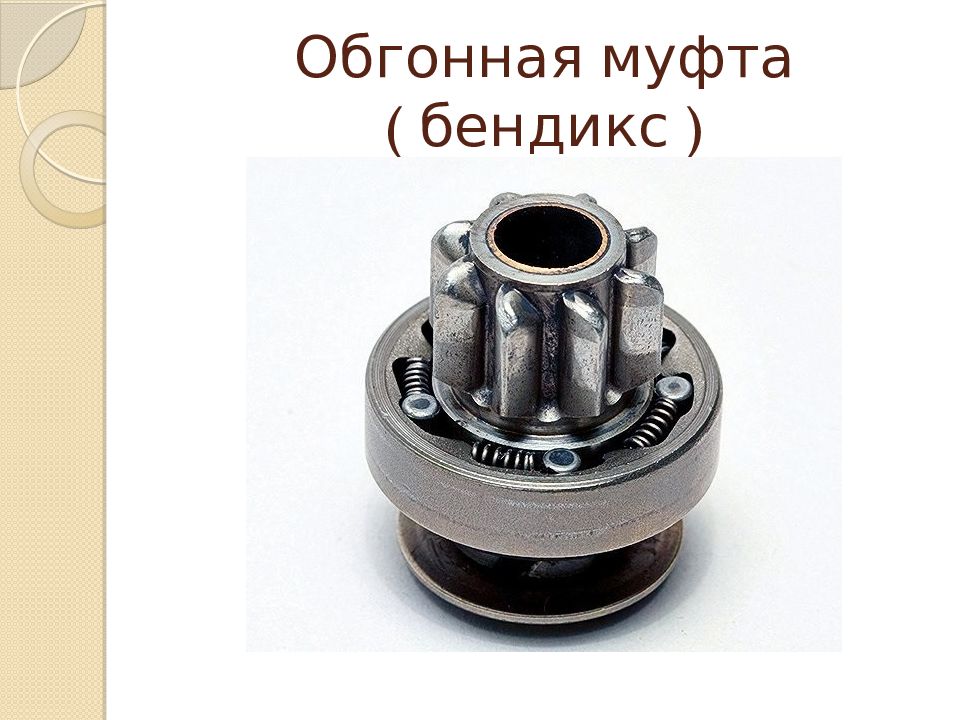

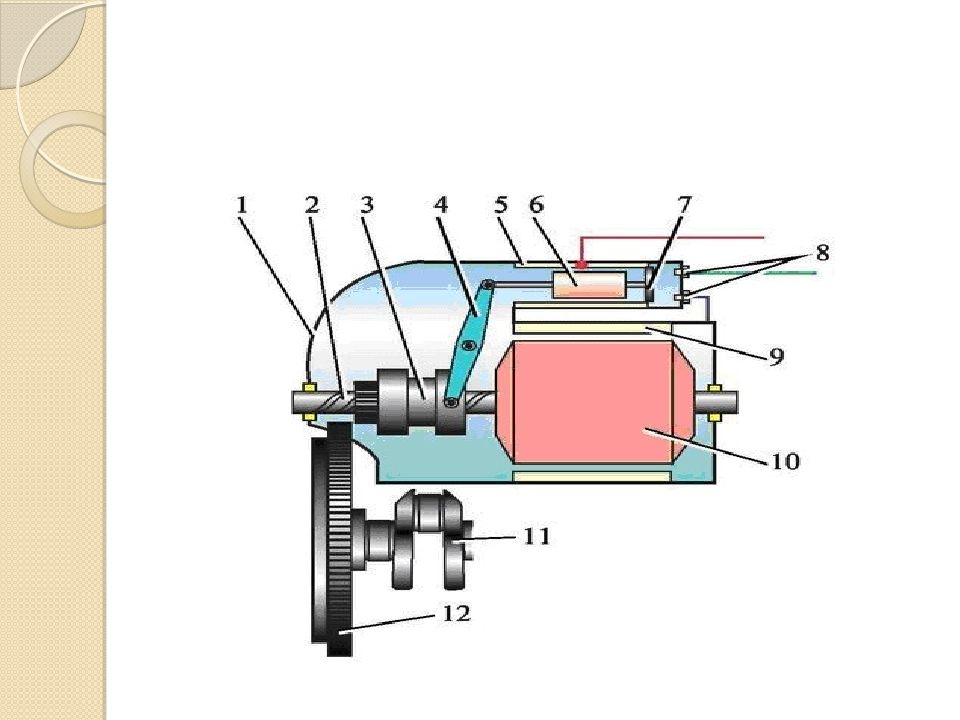

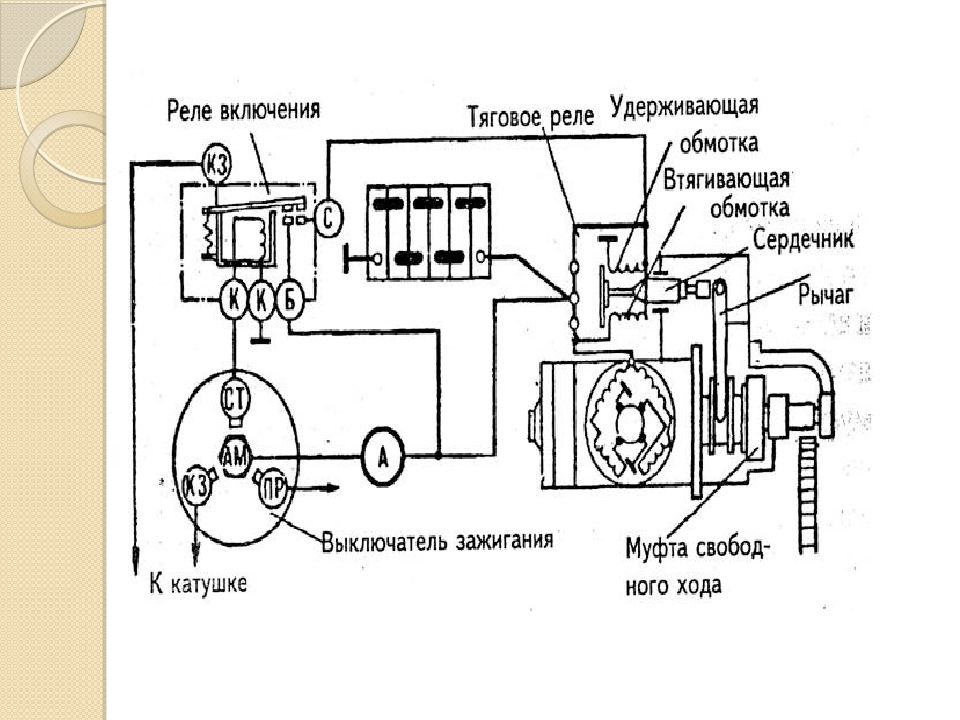

Предназначена для вращения коленчатого вала двигателя. Состоит: Стартер, Реле стартера, Замок зажигания.

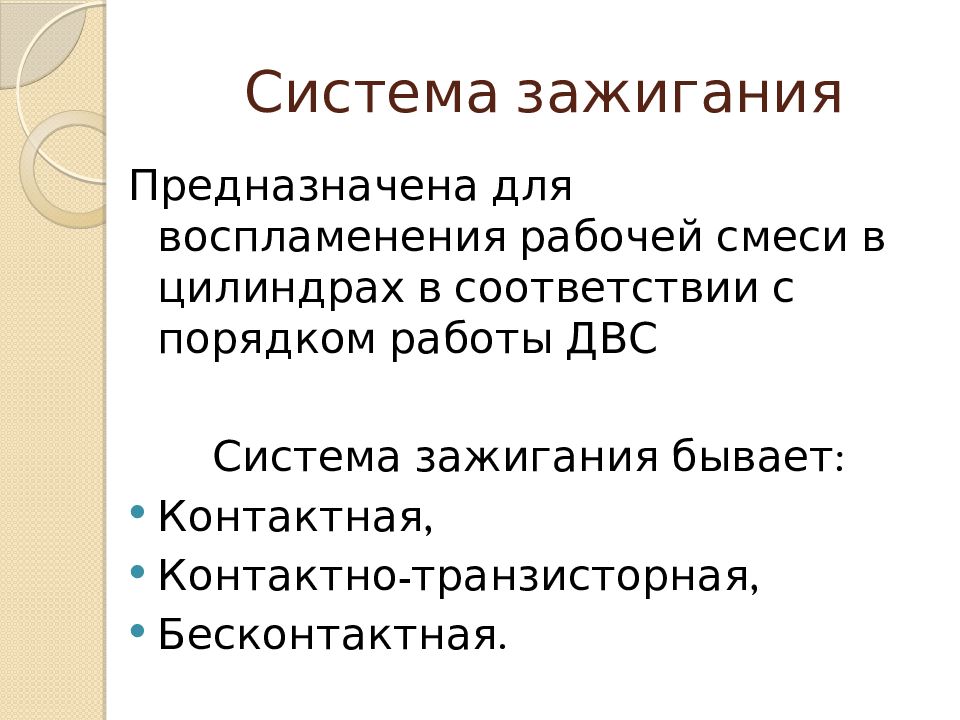

Предназначена для воспламенения рабочей смеси в цилиндрах в соответствии с порядком работы ДВС Система зажигания бывает: Контактная, Контактно-транзисторная, Бесконтактная.

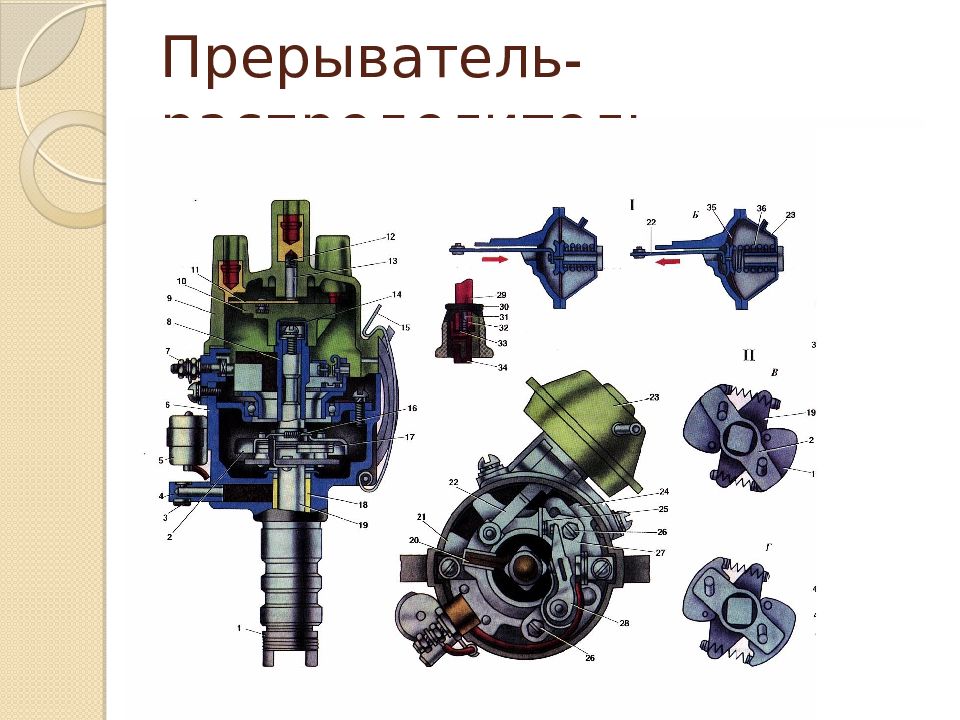

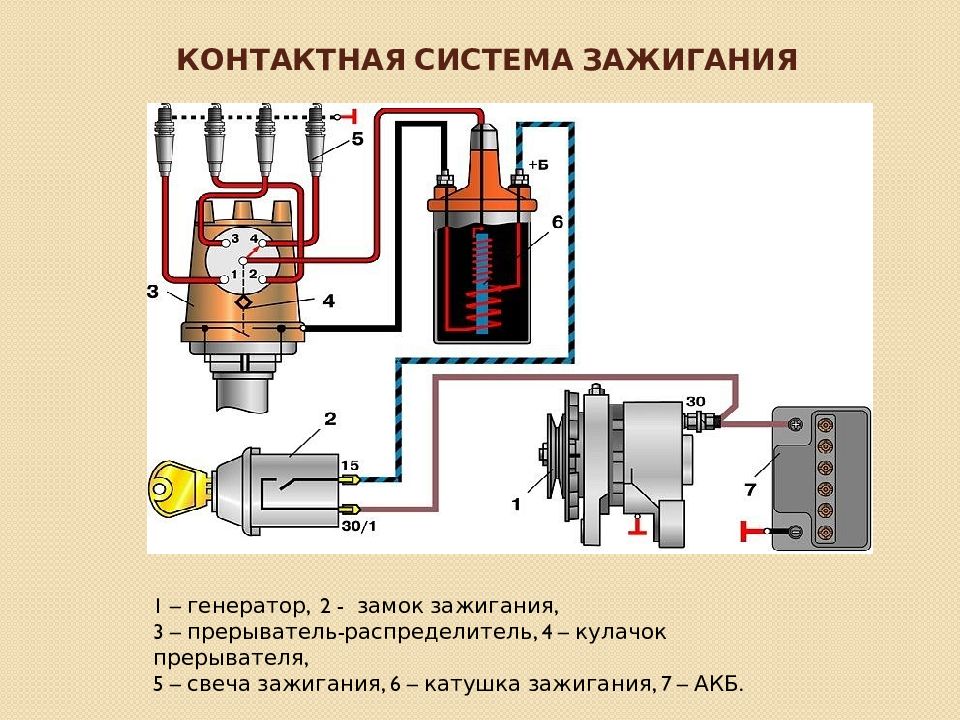

1 – генератор, 2 - замок зажигания, 3 – прерыватель-распределитель, 4 – кулачок прерывателя, 5 – свеча зажигания, 6 – катушка зажигания, 7 – АКБ.

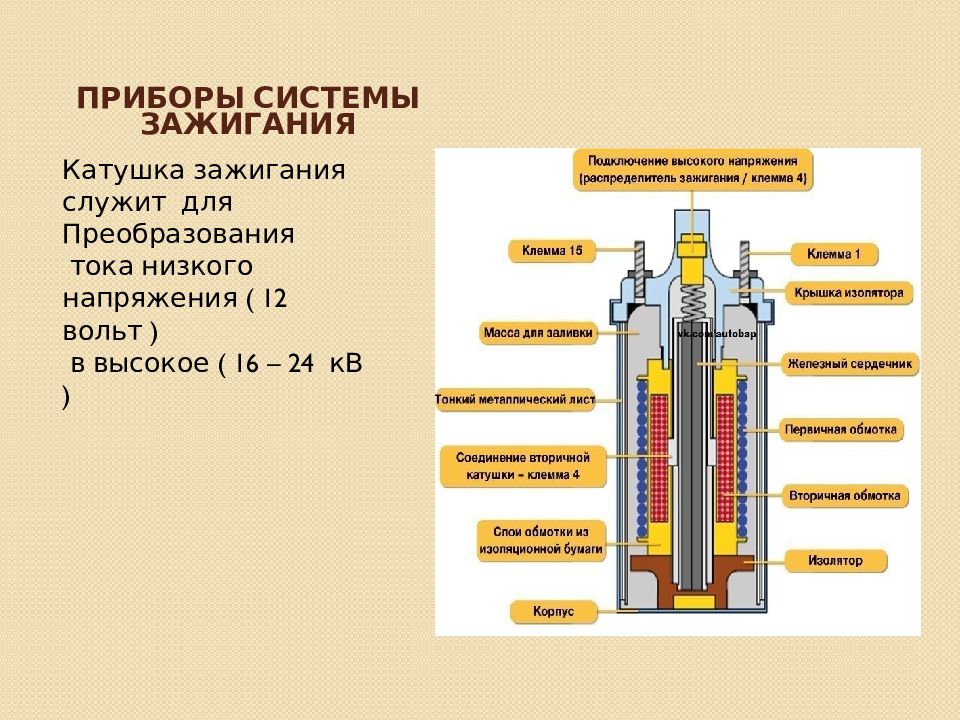

Катушка зажигания служит для Преобразования тока низкого напряжения ( 12 вольт ) в высокое ( 16 – 24 кВ )

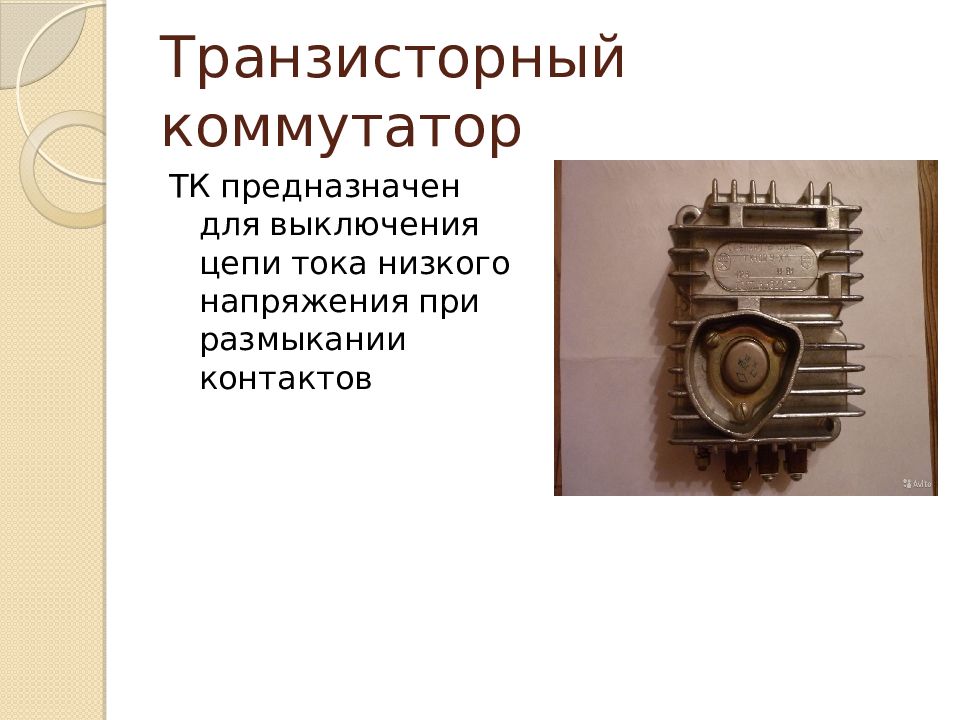

ТК предназначен для выключения цепи тока низкого напряжения при размыкании контактов

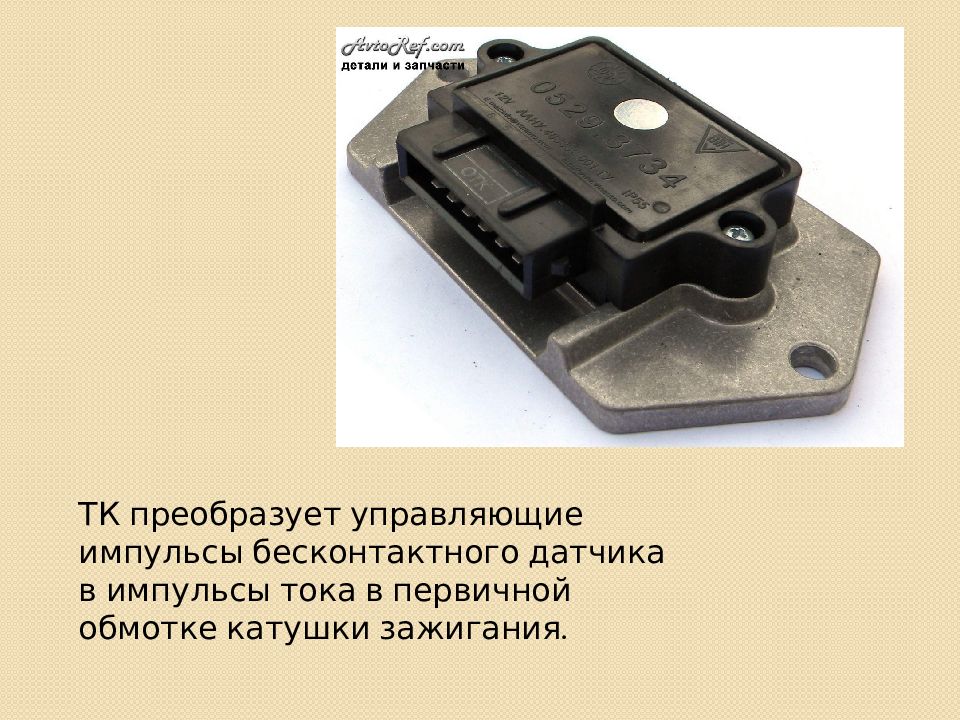

ТК преобразует управляющие импульсы бесконтактного датчика в импульсы тока в первичной обмотке катушки зажигания.

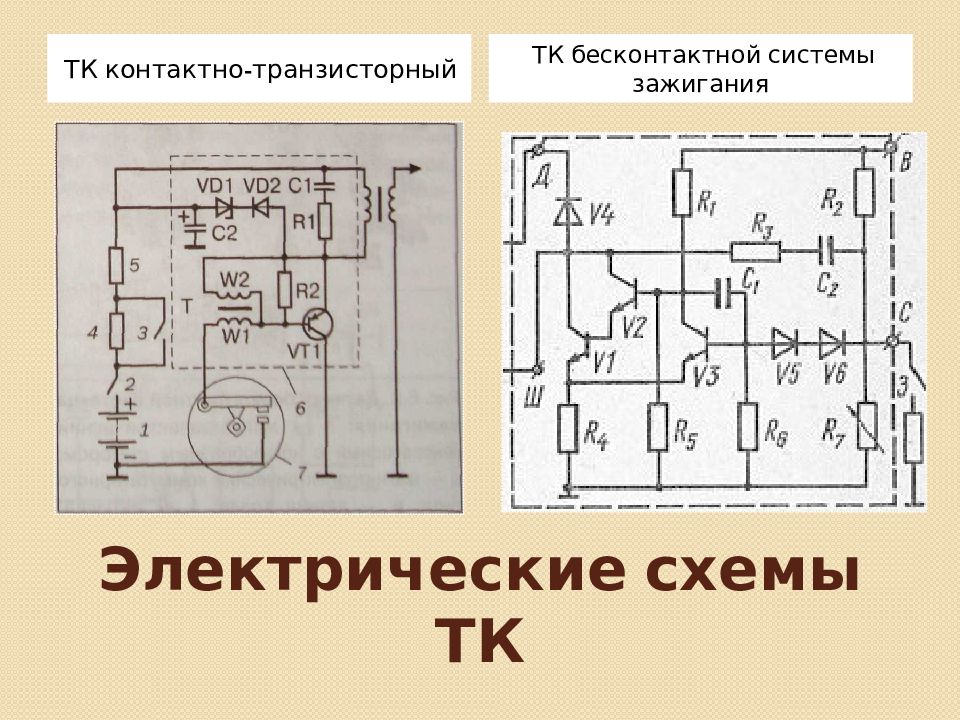

ТК контактно-транзисторный ТК бесконтактной системы зажигания

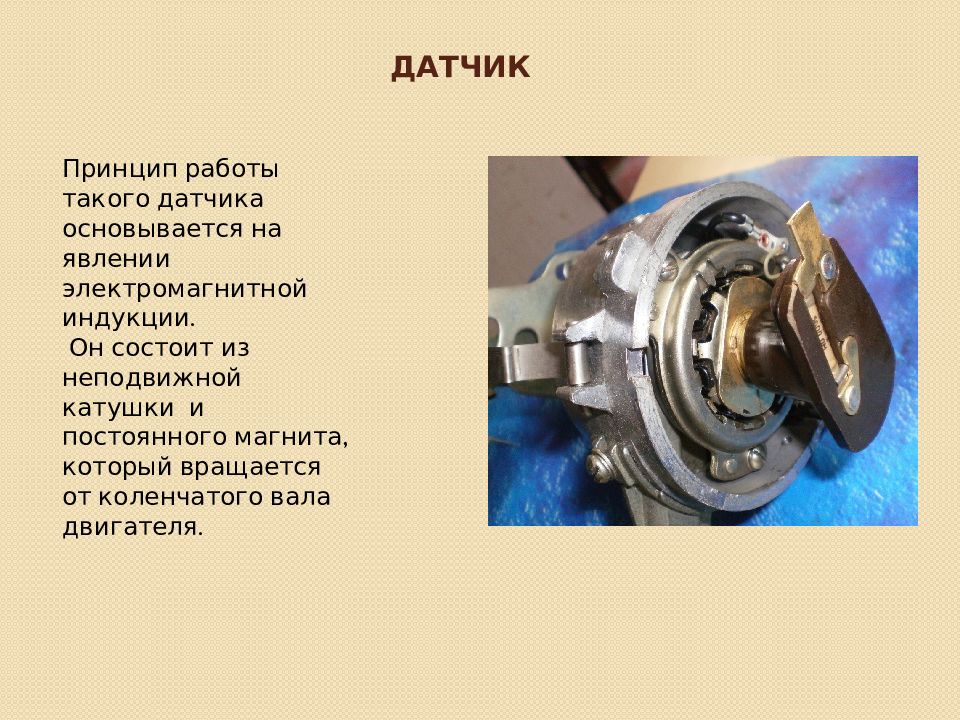

Принцип работы такого датчика основывается на явлении электромагнитной индукции. Он состоит из неподвижной катушки и постоянного магнита, который вращается от коленчатого вала двигателя.

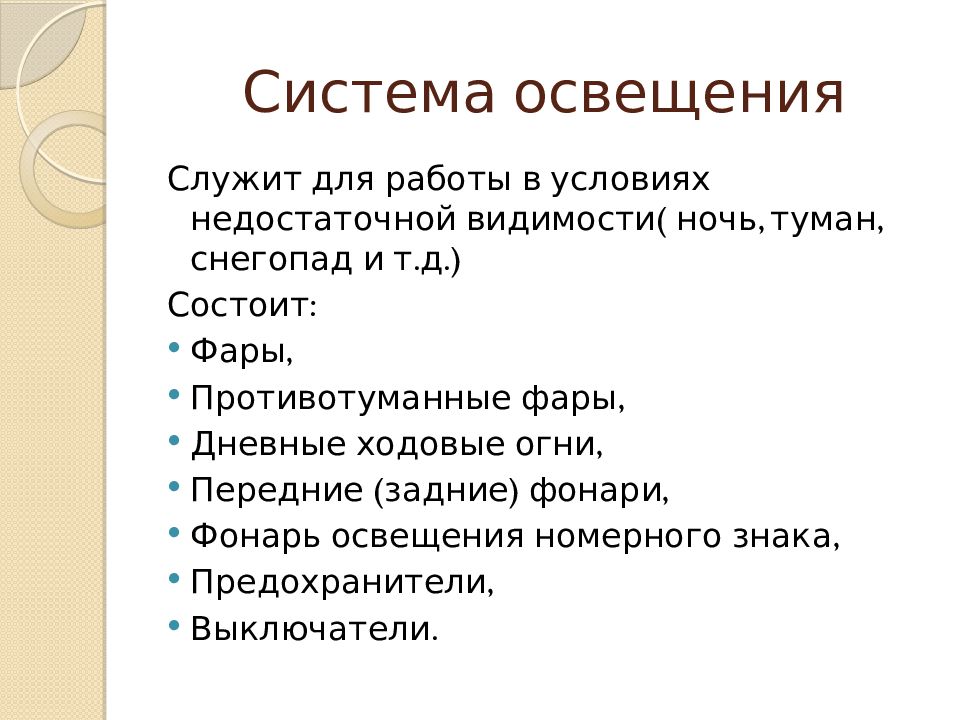

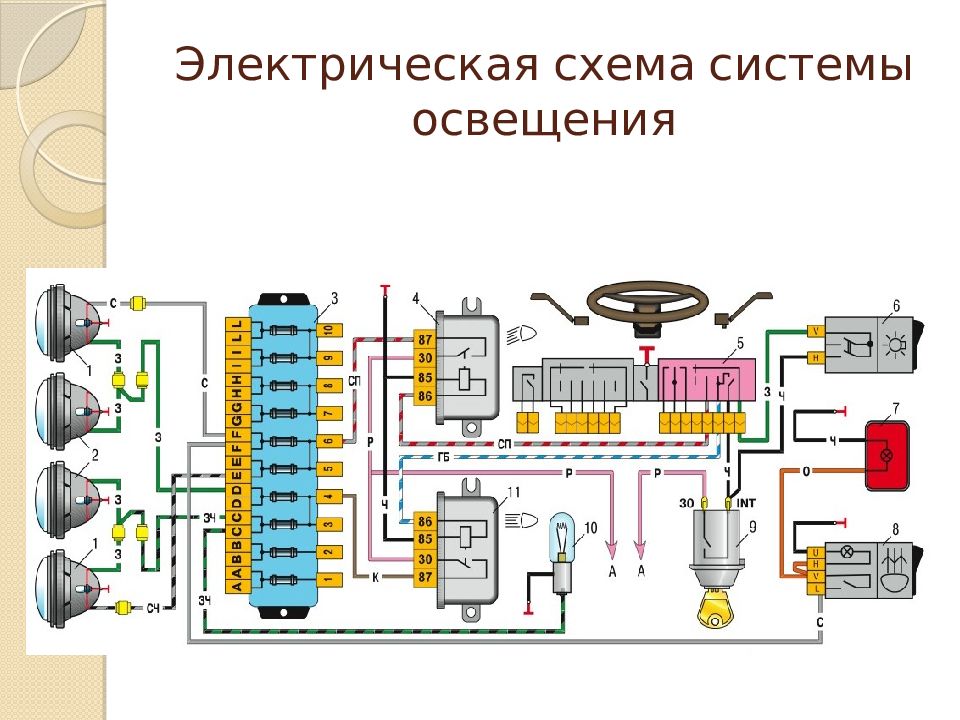

Служит для работы в условиях недостаточной видимости( ночь, туман, снегопад и т.д.) Состоит: Фары, Противотуманные фары, Дневные ходовые огни, Передние (задние) фонари, Фонарь освещения номерного знака, Предохранители, Выключатели.

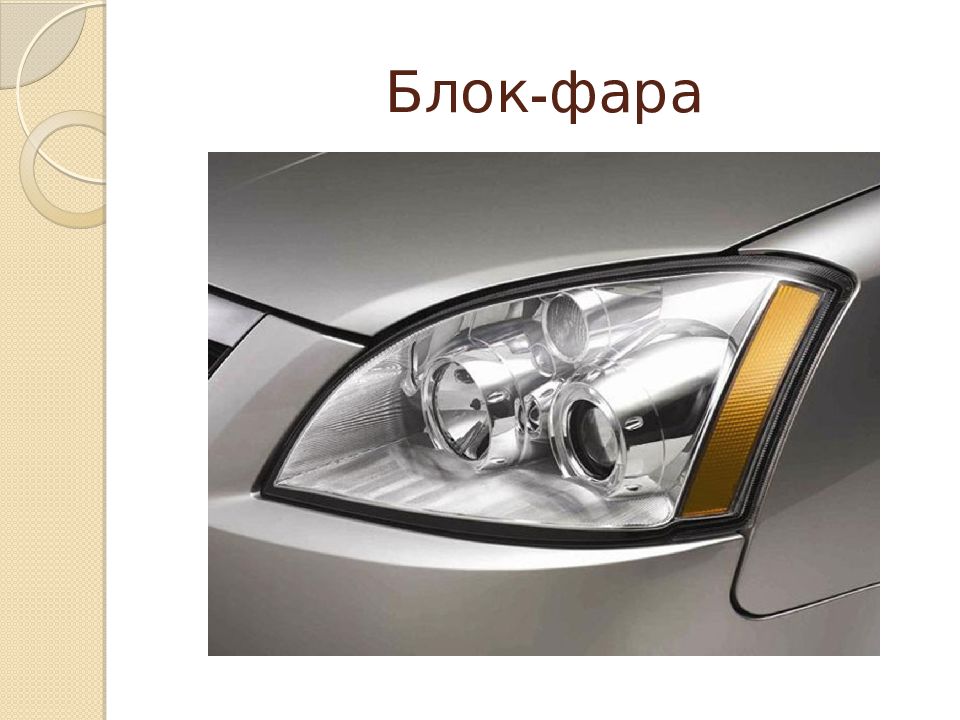

Освещает дорогу перед автомобилем. Состоит: Корпус, Отражатель с лампой, Рассеиватель.

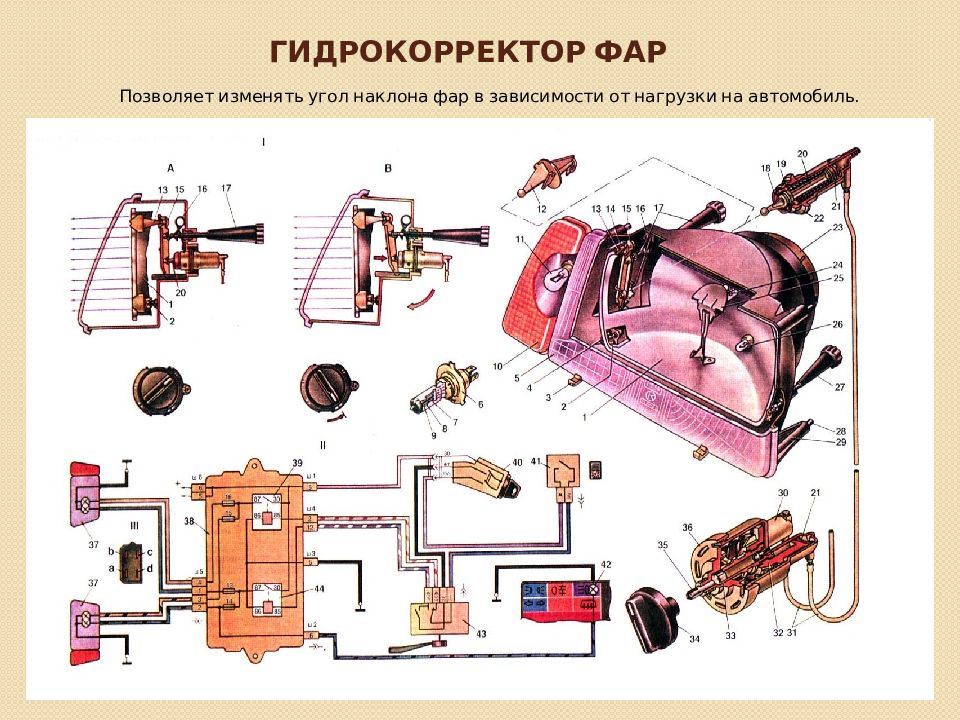

Позволяет изменять угол наклона фар в зависимости от нагрузки на автомобиль.

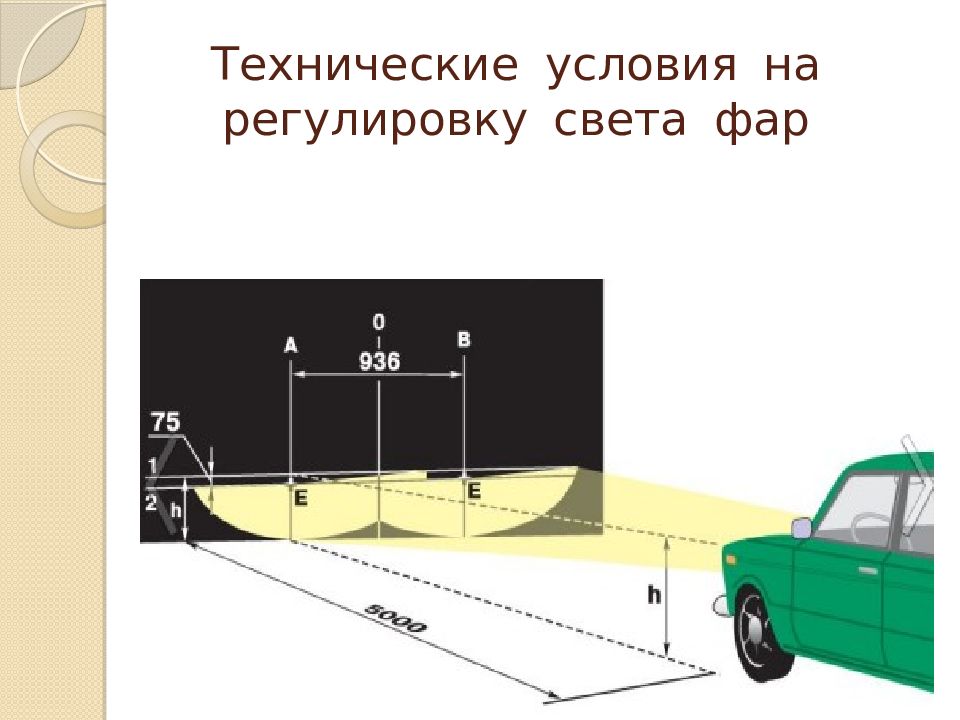

Ослепление водителя Правильная установка света фар

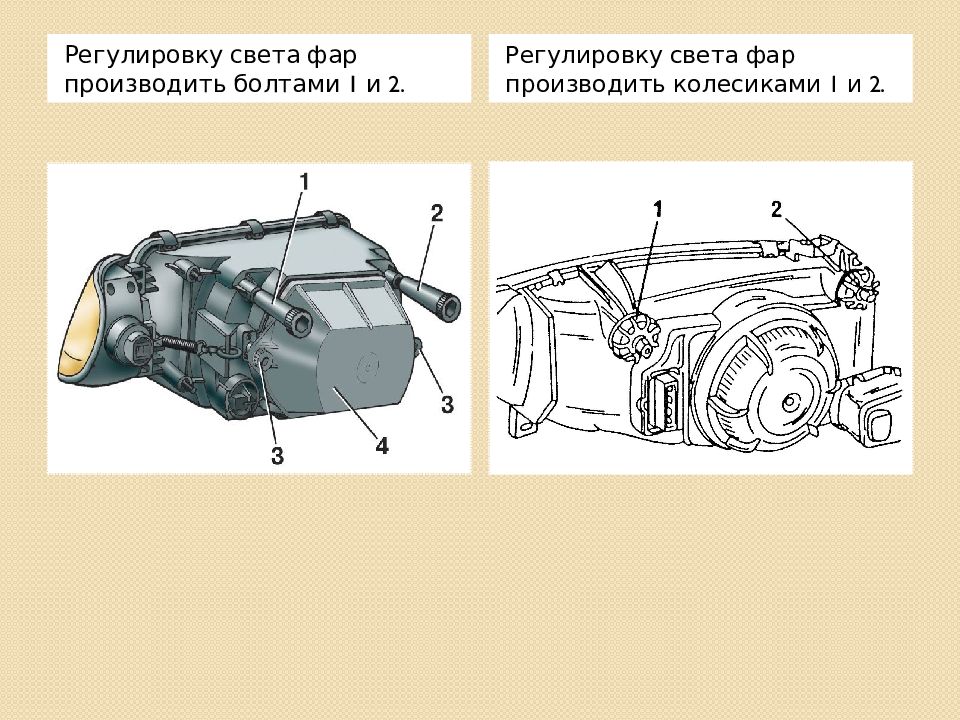

Регулировку света фар производить болтами 1 и 2. Регулировку света фар производить колесиками 1 и 2.

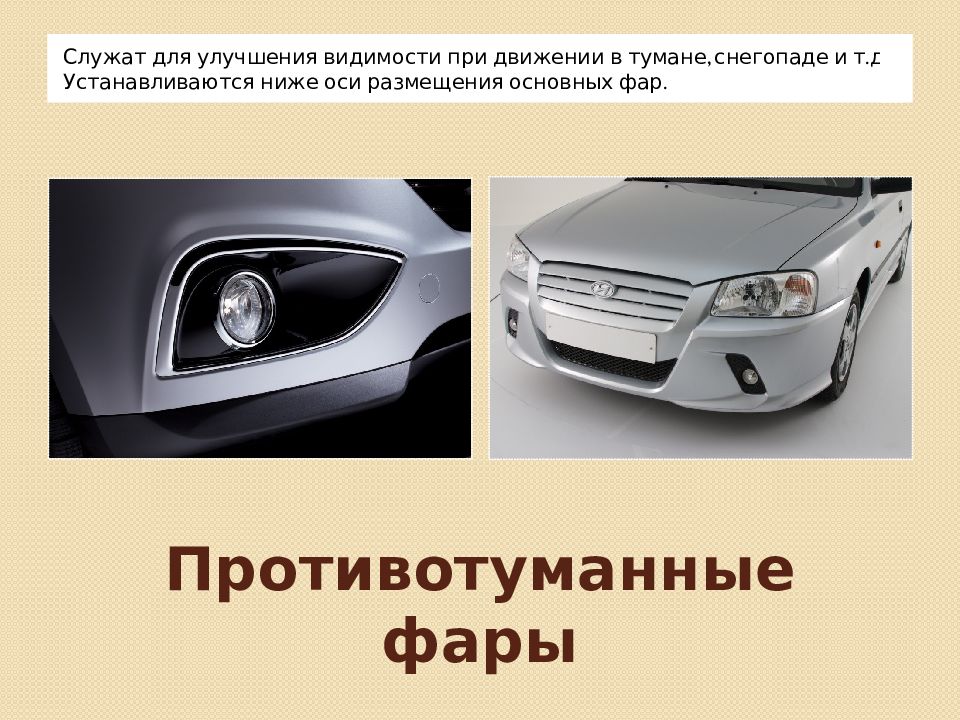

Служат для улучшения видимости при движении в тумане, снегопаде и т.д. Устанавливаются ниже оси размещения основных фар.

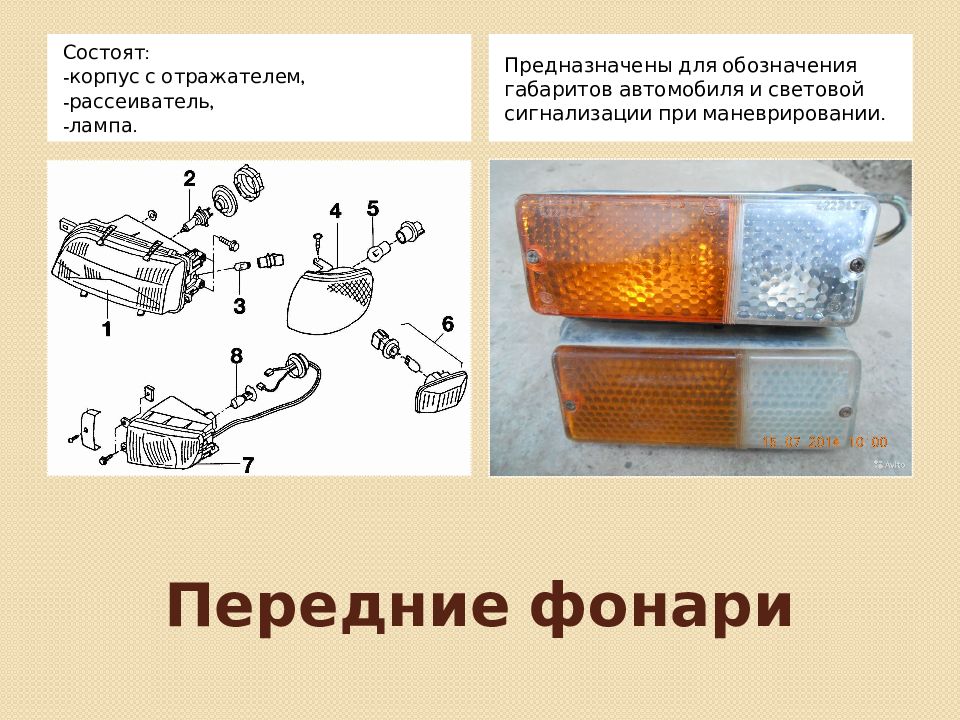

Состоят: -корпус с отражателем, -рассеиватель, -лампа. Предназначены для обозначения габаритов автомобиля и световой сигнализации при маневрировании.

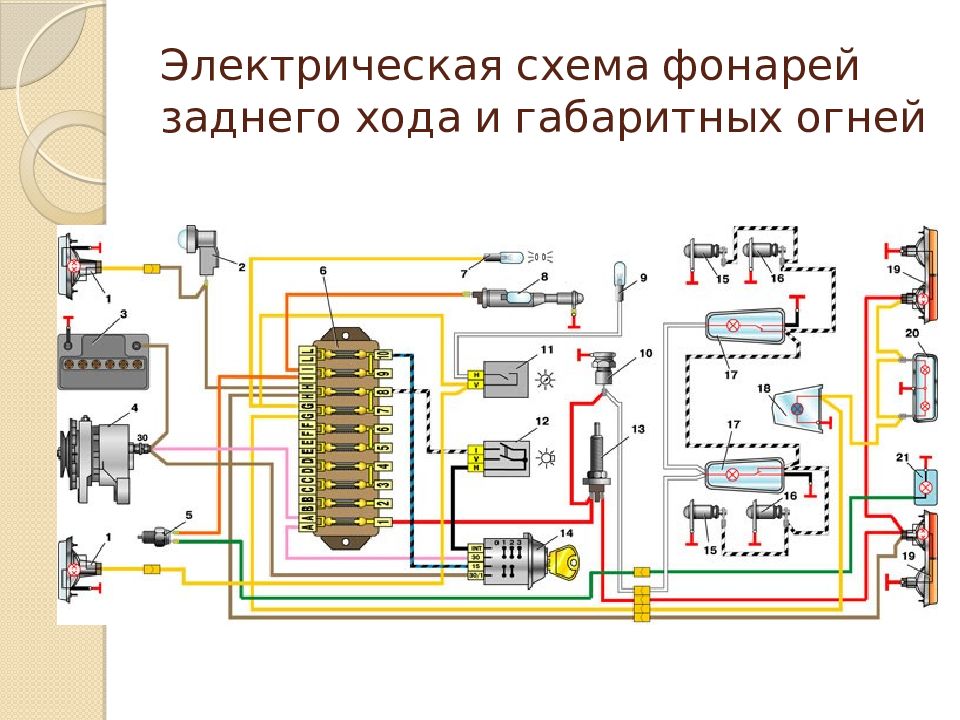

Предназначены для обозначения габаритов автомобиля, сигнализации при поворотах, торможении, освещения дороги при движении задним ходом. Состоит: -корпус с отражателем, -рассеиватель, -лампа.

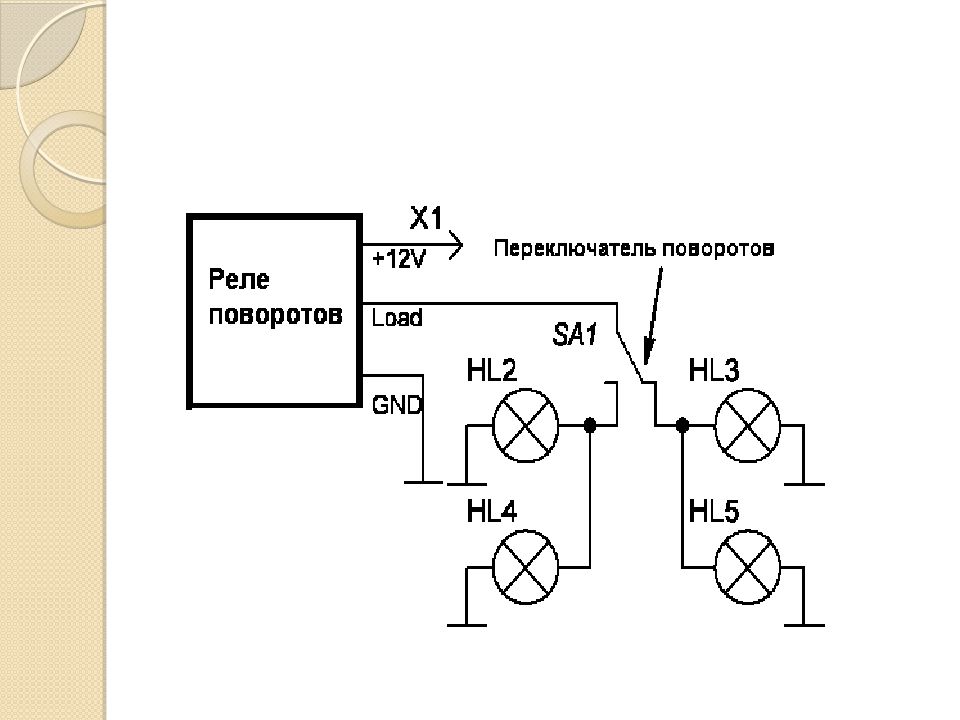

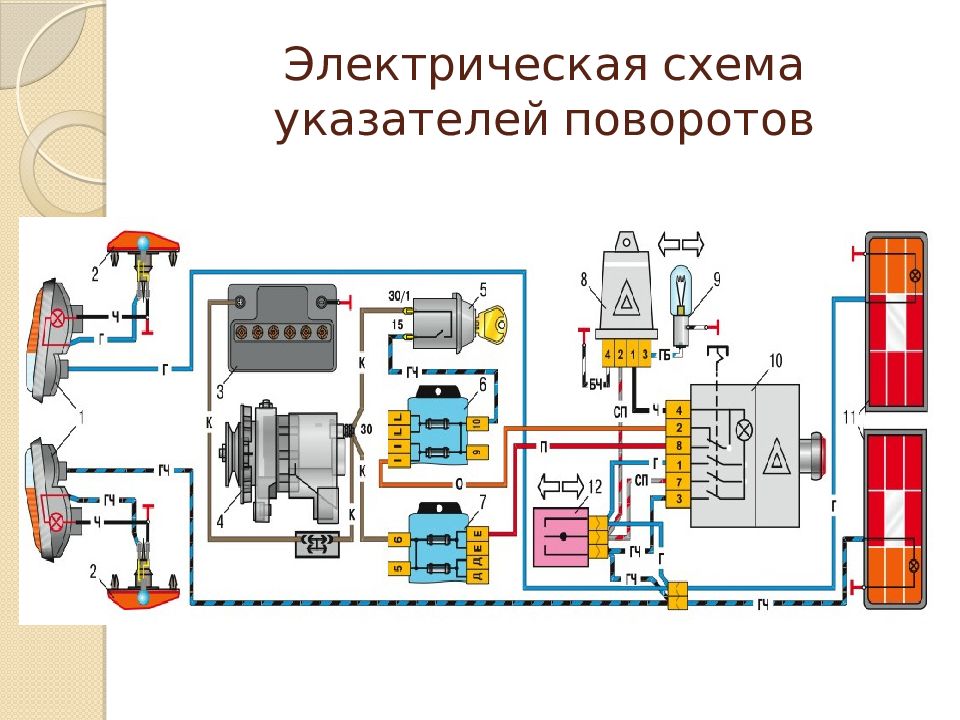

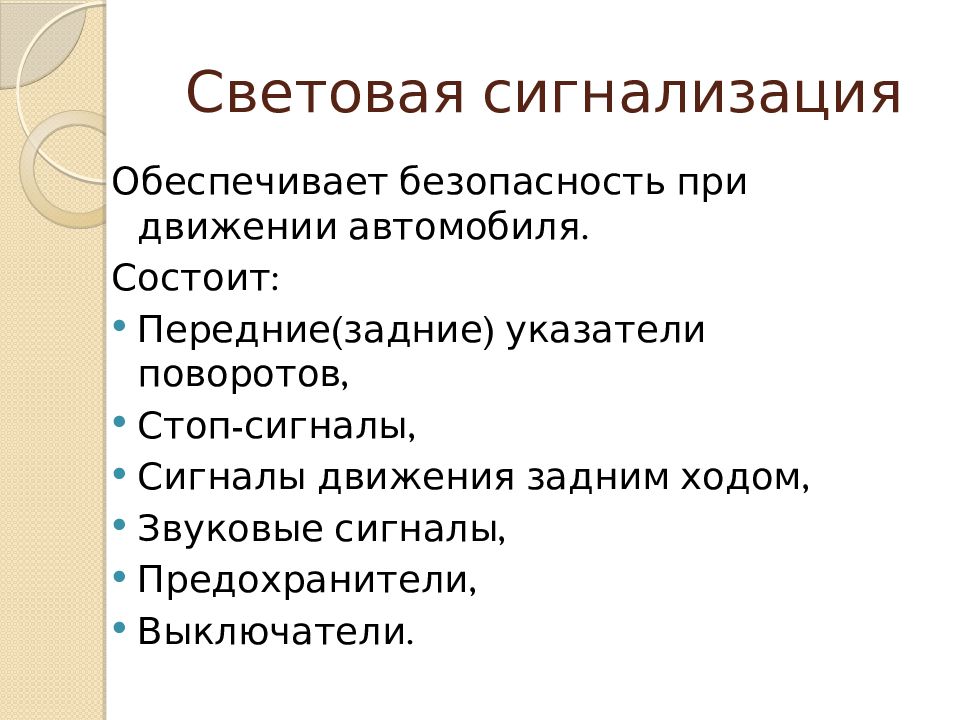

Обеспечивает безопасность при движении автомобиля. Состоит: Передние(задние) указатели поворотов, Стоп-сигналы, Сигналы движения задним ходом, Звуковые сигналы, Предохранители, Выключатели.

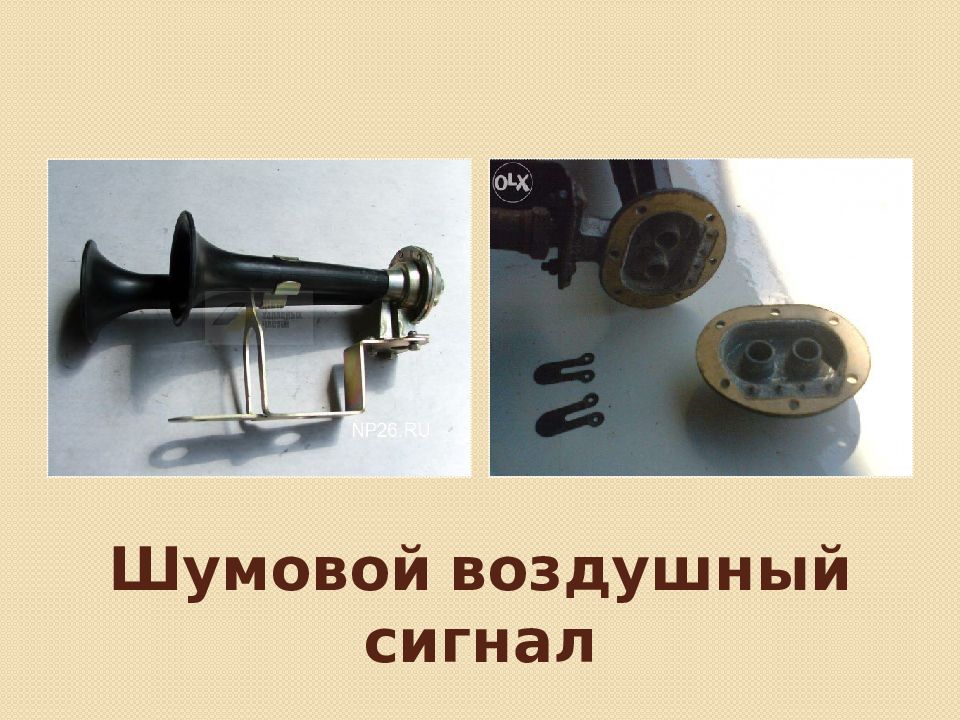

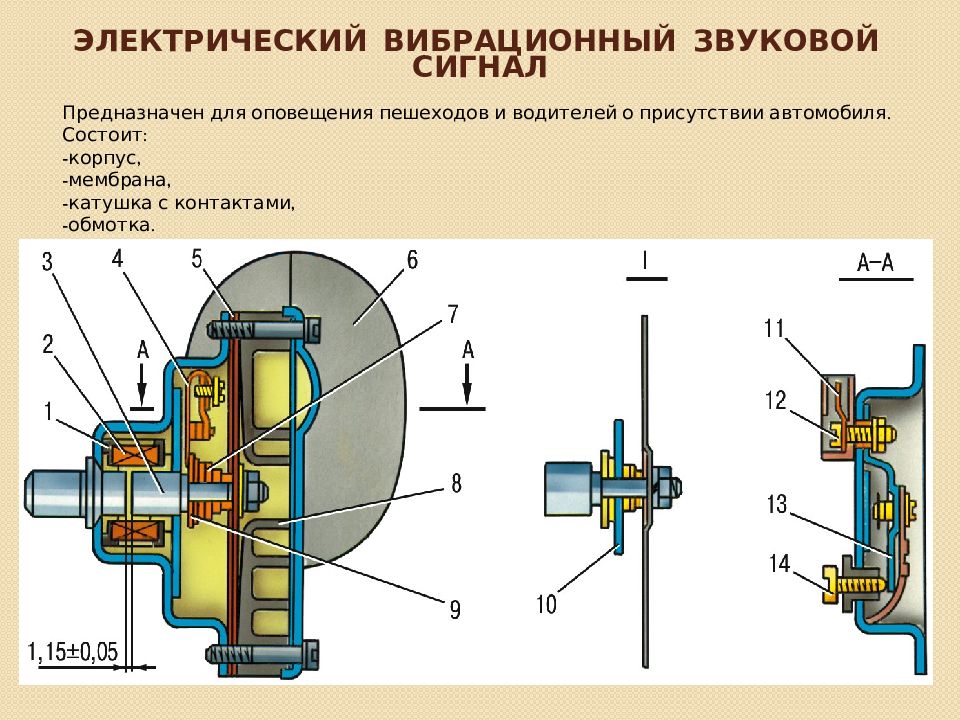

Предназначен для оповещения пешеходов и водителей о присутствии автомобиля. Состоит: -корпус, -мембрана, -катушка с контактами, -обмотка.

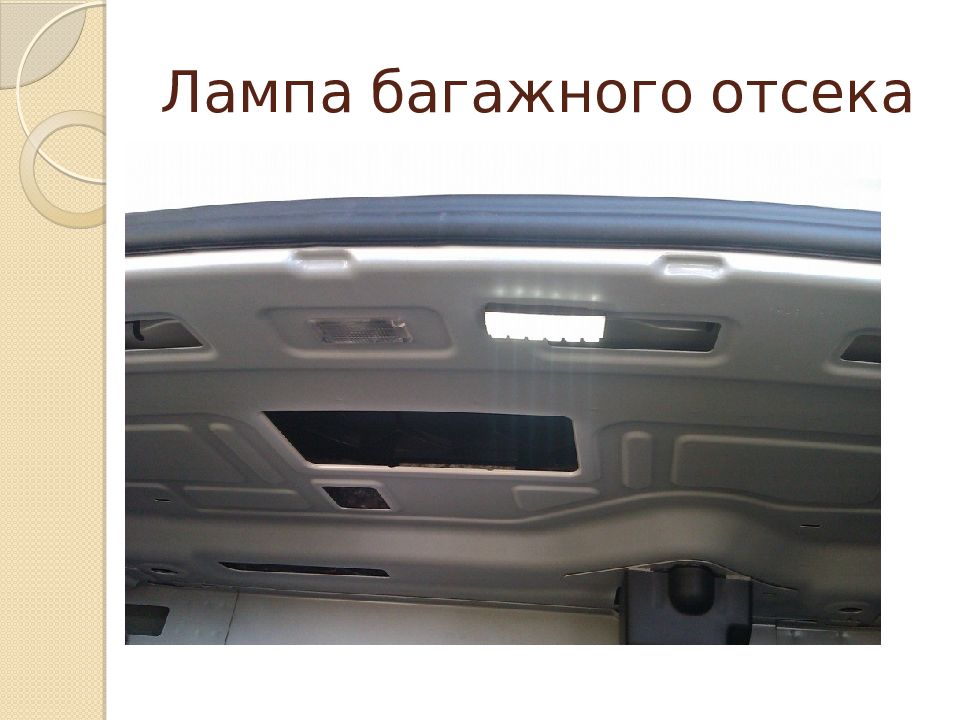

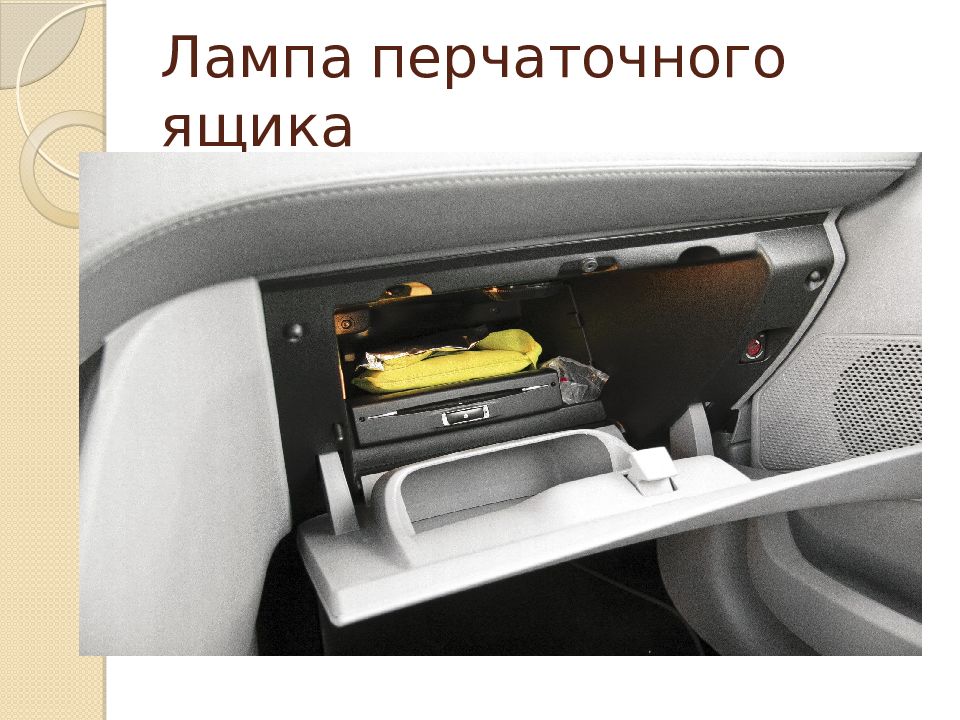

Состоит: Плафоны освещения салона, Лампы освещения приборной панели, Лампа перчаточного ящика, Подкапотная лампа, Лампа багажного отсека, Предохранители, Выключатели.

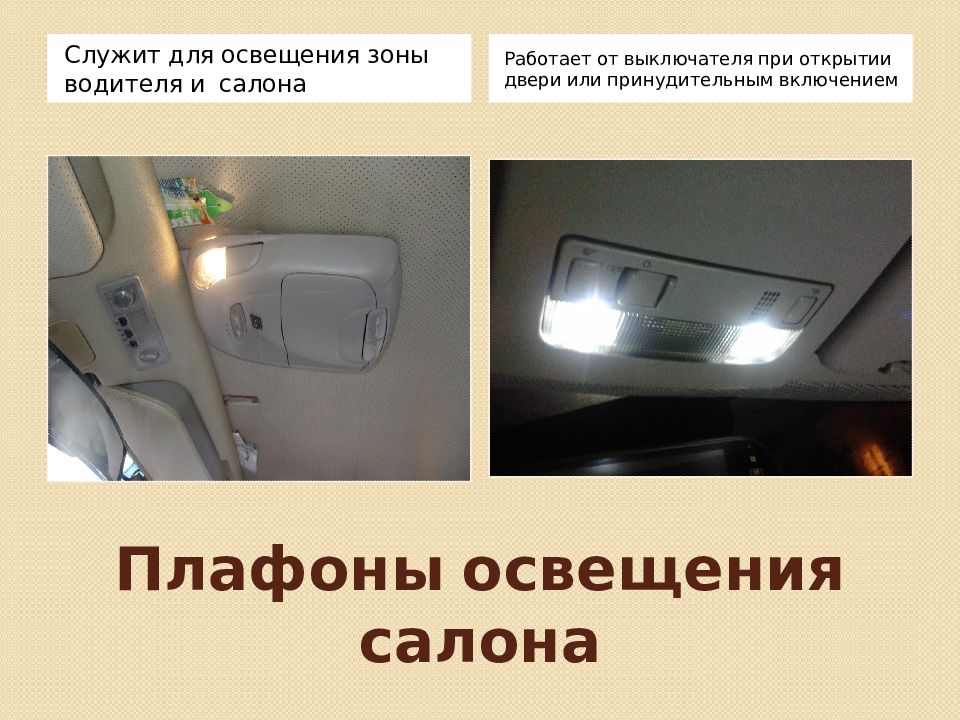

Служит для освещения зоны водителя и салона Работает от выключателя при открытии двери или принудительным включением

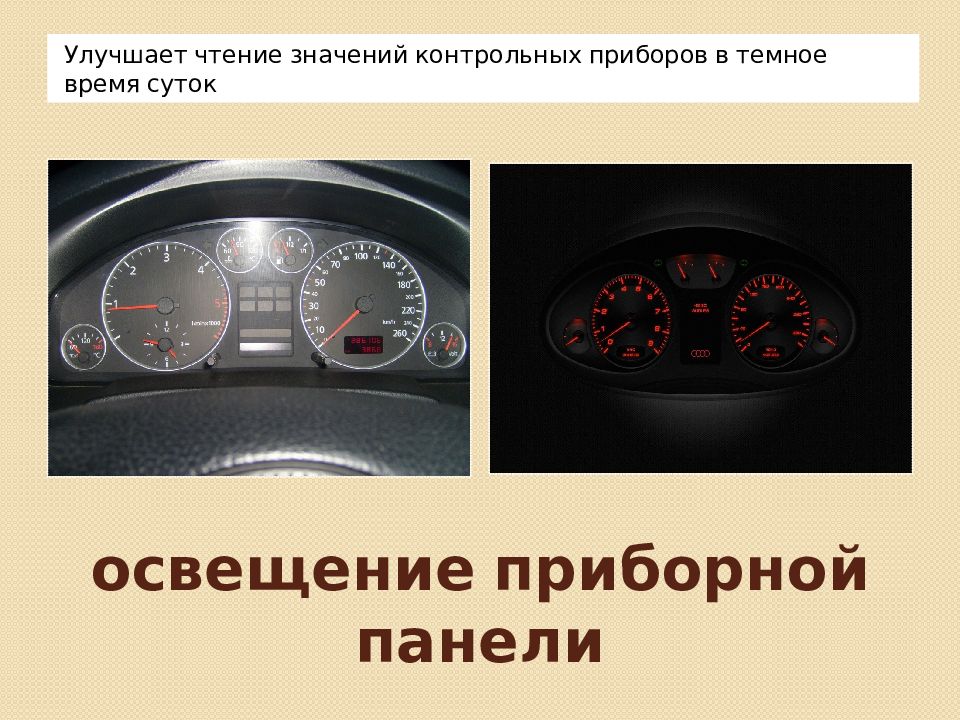

Улучшает чтение значений контрольных приборов в темное время суток

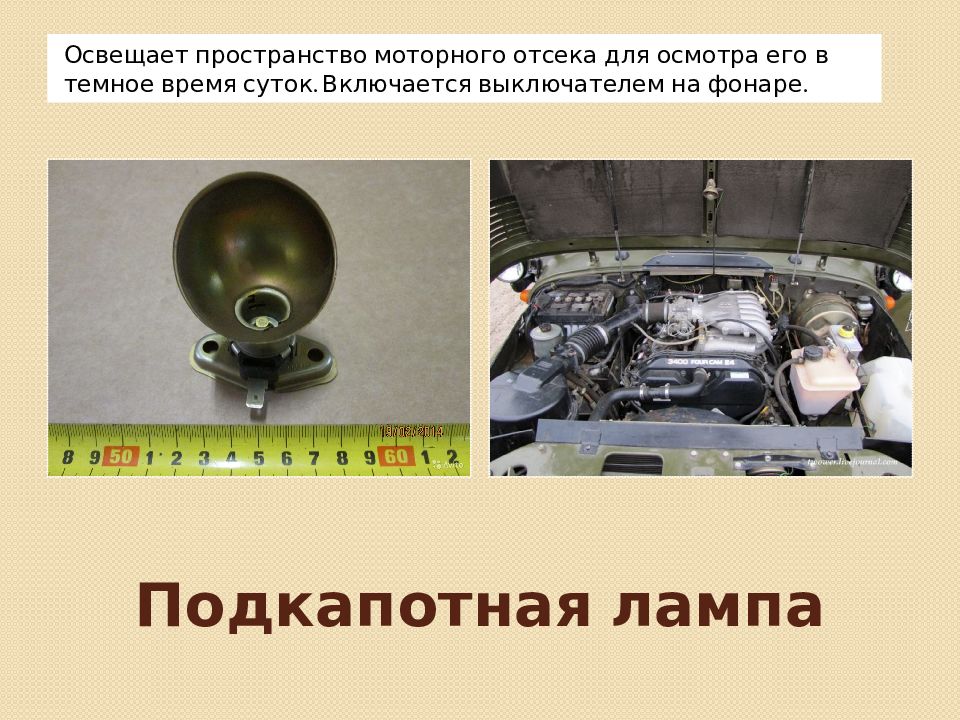

Освещает пространство моторного отсека для осмотра его в темное время суток. Включается выключателем на фонаре.

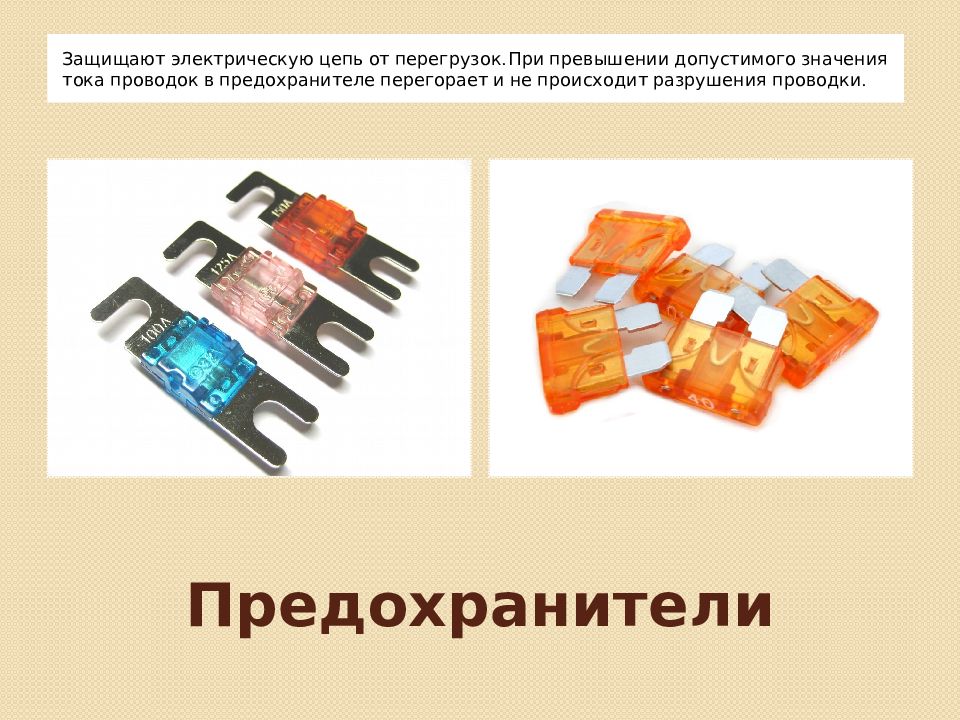

Защищают электрическую цепь от перегрузок. При превышении допустимого значения тока проводок в предохранителе перегорает и не происходит разрушения проводки.
