ЭРОЗИОННЫЕ ПРОЦЕССЫ — презентация

Первый слайд презентации: ЭРОЗИОННЫЕ ПРОЦЕССЫ

1

Изображение слайда

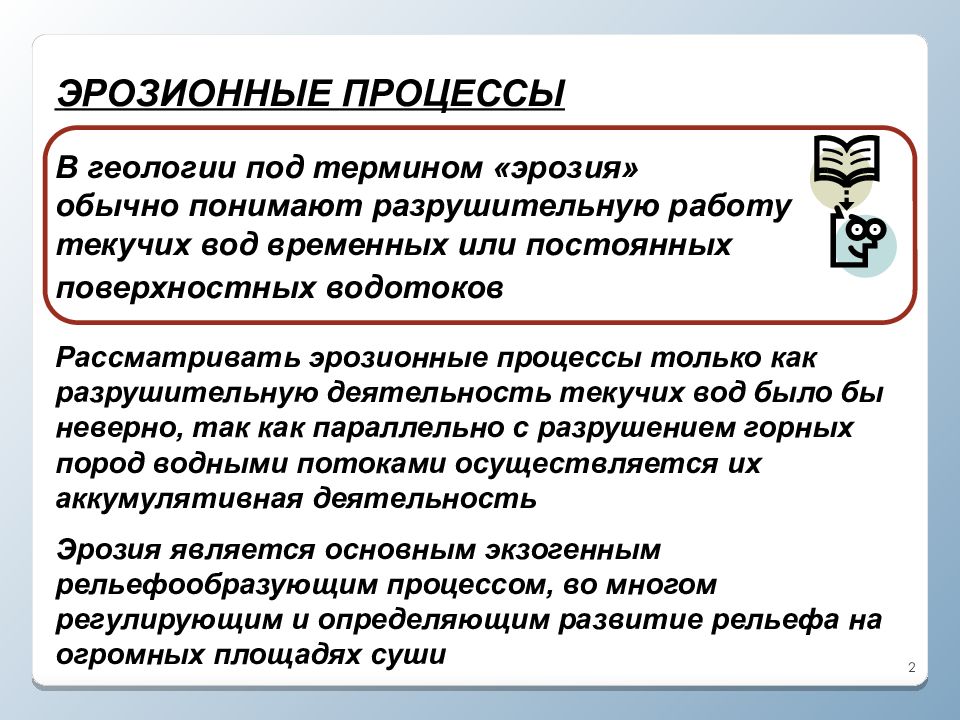

Слайд 2: ЭРОЗИОННЫЕ ПРОЦЕССЫ В геологии под термином «эрозия» обычно понимают разрушительную работу текучих вод временных или постоянных поверхностных водотоков Рассматривать эрозионные процессы только как разрушительную деятельность текучих вод было бы неверно, так как параллельно с разрушением горных пород водными потоками осуществляется их аккумулятивная деятельность Эрозия является основным экзогенным рельефообразующим процессом, во многом регулирующим и определяющим развитие рельефа на огромных площадях суши

2

ЭРОЗИОННЫЕ ПРОЦЕССЫ В геологии под термином «эрозия» обычно понимают разрушительную работу текучих вод временных или постоянных поверхностных водотоков

Изображение слайда

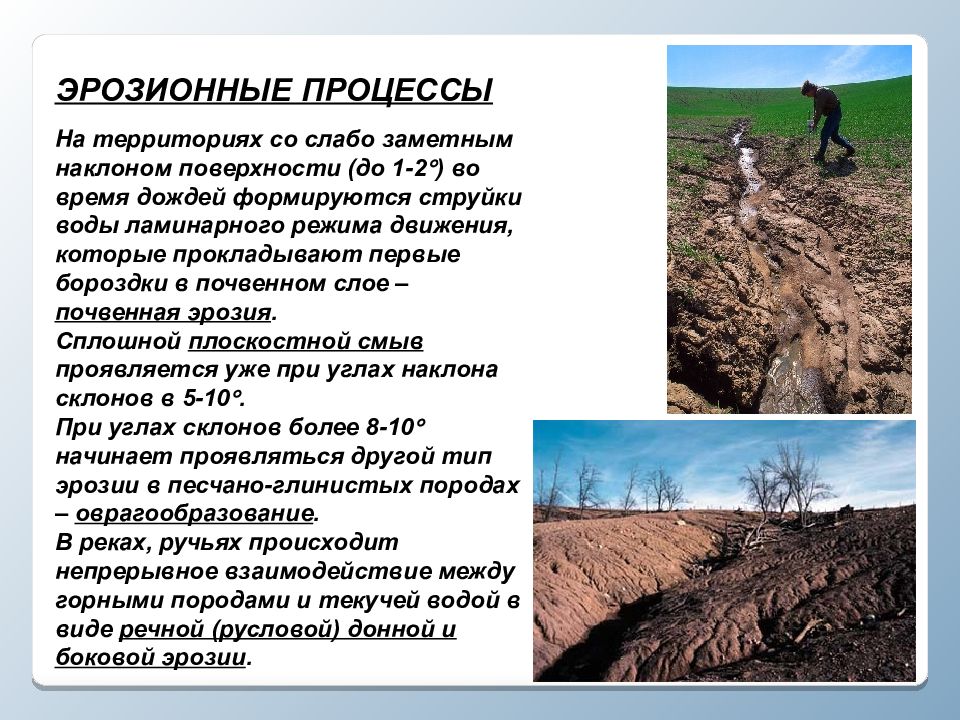

Слайд 3: ЭРОЗИОННЫЕ ПРОЦЕССЫ На территориях со слабо заметным наклоном поверхности (до 1-2  ) во время дождей формируются струйки воды ламинарного режима движения, которые прокладывают первые бороздки в почвенном слое – почвенная эрозия. Сплошной плоскостной смыв проявляется уже при углах наклона склонов в 5-10 . При углах склонов более 8-10  начинает проявляться другой тип эрозии в песчано-глинистых породах – оврагообразование. В реках, ручьях происходит непрерывное взаимодействие между горными породами и текучей водой в виде речной (русловой) донной и боковой эрозии

3

ЭРОЗИОННЫЕ ПРОЦЕССЫ На территориях со слабо заметным наклоном поверхности (до 1-2  ) во время дождей формируются струйки воды ламинарного режима движения,

Изображение слайда

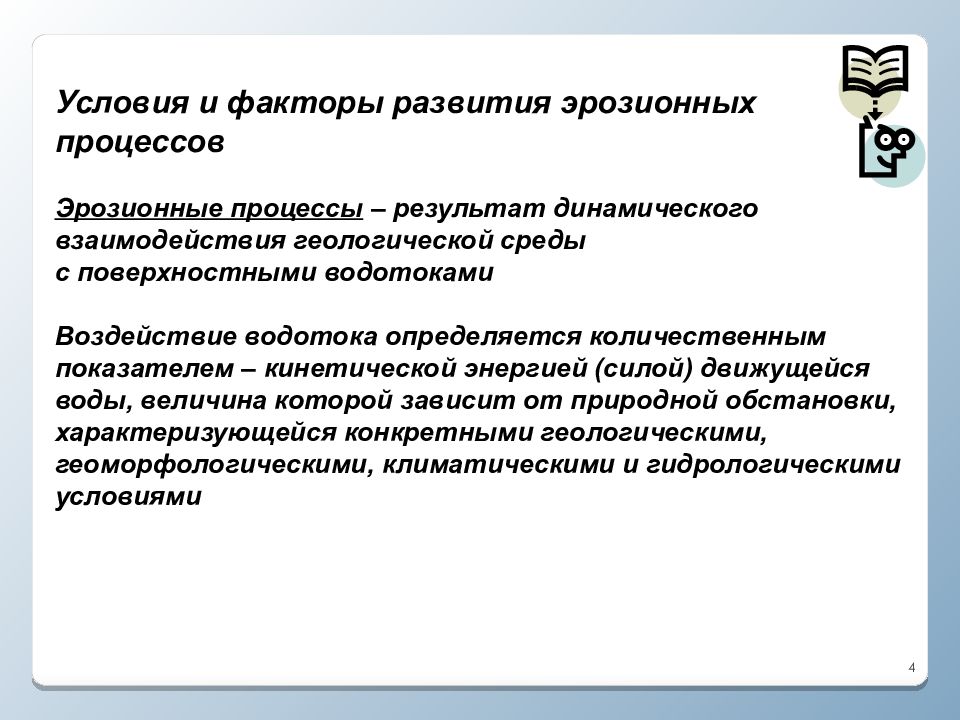

Слайд 4: Условия и факторы развития эрозионных процессов Эрозионные процессы – результат динамического взаимодействия геологической среды с поверхностными водотоками Воздействие водотока определяется количественным показателем – кинетической энергией (силой) движущейся воды, величина которой зависит от природной обстановки, характеризующейся конкретными геологическими, геоморфологическими, климатическими и гидрологическими условиями

4

Условия и факторы развития эрозионных процессов Эрозионные процессы – результат динамического взаимодействия геологической среды с поверхностными водотоками

Изображение слайда

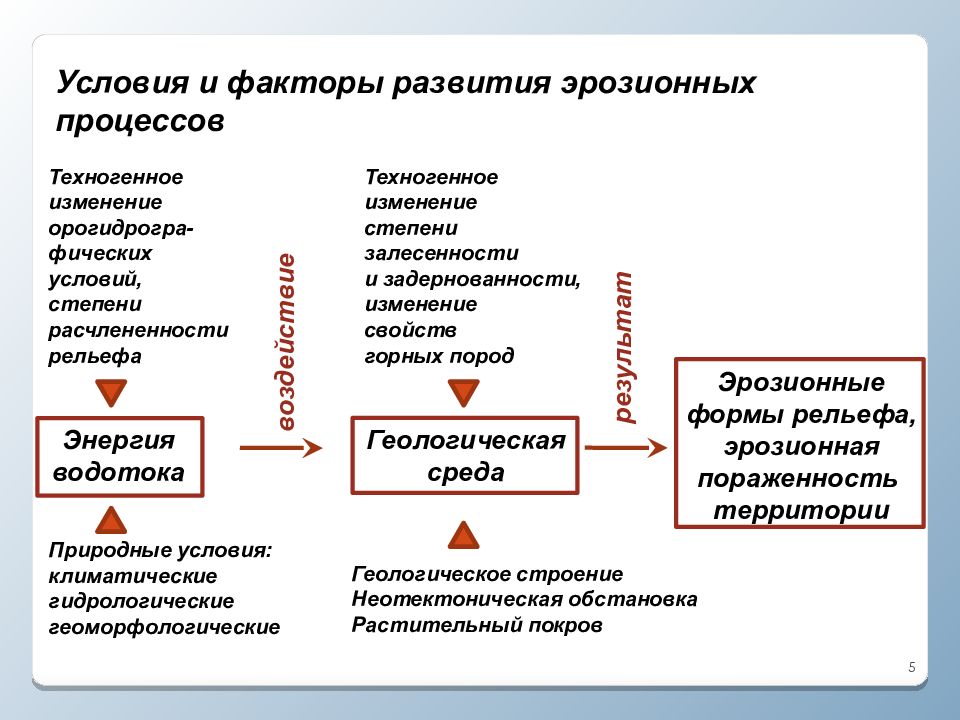

Слайд 5: Условия и факторы развития эрозионных процессов

Энергия водотока Геологическая среда воздействие Эрозионные формы рельефа, эрозионная пораженность территории результат Природные условия: климатические гидрологические геоморфологические Геологическое строение Неотектоническая обстановка Растительный покров Техногенное изменение орогидрогра- фических условий, степени расчлененности рельефа Техногенное изменение степени залесенности и задернованности, изменение свойств горных пород 5

Изображение слайда

Слайд 6: Условия развития эрозионных процессов 1) геологические условия Интенсивность эрозии зависит от свойств почв, их механического и минерального состава, засоленности, карбонатности, сил межагрегатного сцепления и ряда других параметров. Почвы легкого механического состава (песчаные и супесчаные) характеризуются непрочной структурой и слабой связностью и легко смываются водой. Однако, значительная часть осадков, выпадающих на такие почвы, инфильтруется в их толщу и не участвует в размыве. Почвы более тяжелого состава, благодаря присущей им связности, лучше сопротивляются эрозии, но значительная часть энергии стекающих по склонам микропотоков, возникающих при выпадении дождей и таянии снега, расходуется на размыв, так как инфильтрация здесь мала. В результате именно такие почвы, при прочих равных условиях, чаще и сильнее подвергаются эрозии, чем песчаные

6

Условия развития эрозионных процессов 1) геологические условия Интенсивность эрозии зависит от свойств почв, их механического и минерального состава,

Изображение слайда

Слайд 7: Условия развития эрозионных процессов 1) геологические условия Овраги генетически связаны только с легко размокаемыми и размываемыми горными породами. Если на склонах и водоразделах нет с поверхности легко размокаемых и размываемых горных пород, образование оврагов невозможно. На разных горных породах может развиваться делювиальный процесс – плоскостной смыв, могут возникнуть промоины (первая стадия оврагов), но полное развитие овражно-балочные явления получают только в определенных геологических условиях, когда с поверхности распространены горные породы определенного состава (обычно глинистые), определенного состояния (малой плотности) и определенных свойств (легко размокаемые и размываемые)

7

Условия развития эрозионных процессов 1) геологические условия Овраги генетически связаны только с легко размокаемыми и размываемыми горными породами. Если на

Изображение слайда

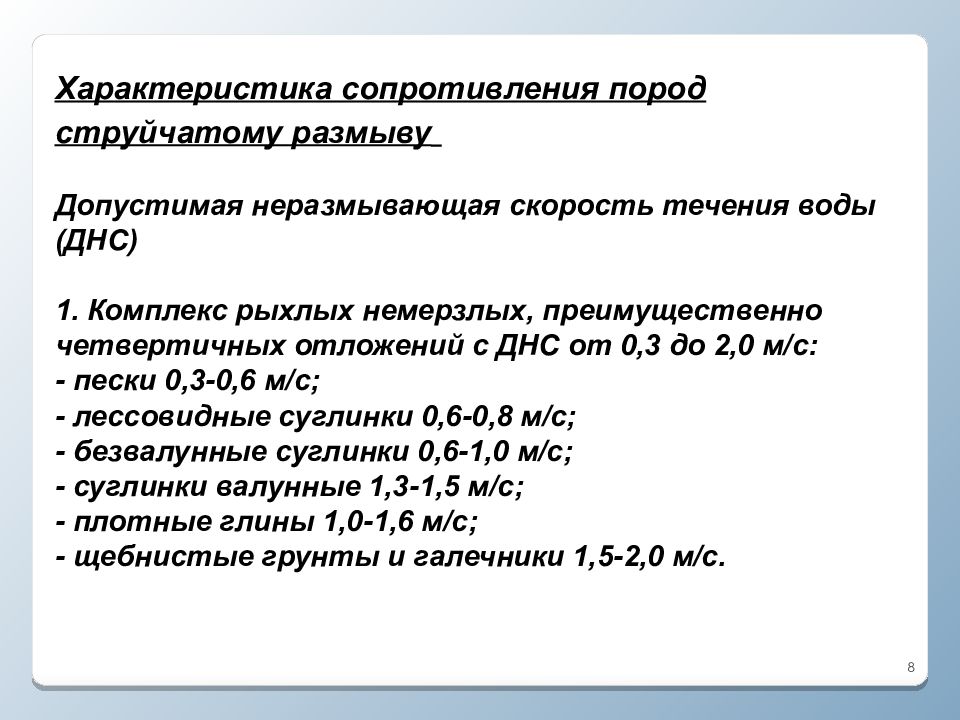

Слайд 8: Характеристика сопротивления пород струйчатому размыву Допустимая неразмывающая скорость течения воды (ДНС) 1. Комплекс рыхлых немерзлых, преимущественно четвертичных отложений с ДНС от 0,3 до 2,0 м/с: - пески 0,3-0,6 м/с; - лессовидные суглинки 0,6-0,8 м/с; - безвалунные суглинки 0,6-1,0 м/с; - суглинки валунные 1,3-1,5 м/с; - плотные глины 1,0-1,6 м/с; - щебнистые грунты и галечники 1,5-2,0 м/с

8

Характеристика сопротивления пород струйчатому размыву Допустимая неразмывающая скорость течения воды (ДНС) 1. Комплекс рыхлых немерзлых, преимущественно

Изображение слайда

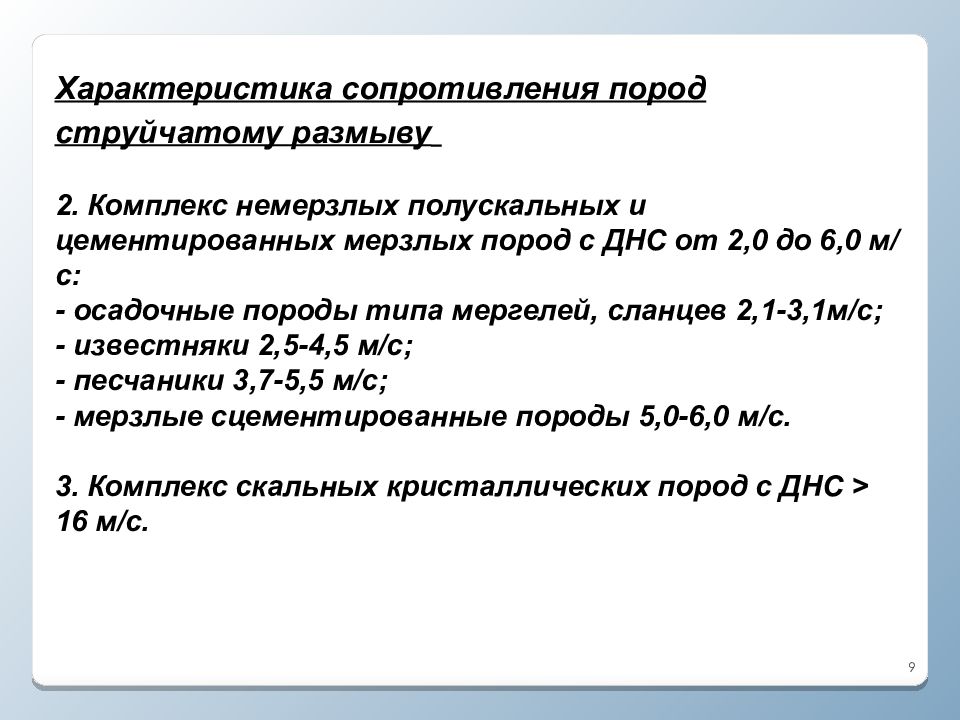

Слайд 9: Характеристика сопротивления пород струйчатому размыву 2. Комплекс немерзлых полускальных и цементированных мерзлых пород с ДНС от 2,0 до 6,0 м/с: - осадочные породы типа мергелей, сланцев 2,1-3,1м/с; - известняки 2,5-4,5 м/с; - песчаники 3,7-5,5 м/с; - мерзлые сцементированные породы 5,0-6,0 м/с. 3. Комплекс скальных кристаллических пород с ДНС > 16 м/с

9

Характеристика сопротивления пород струйчатому размыву 2. Комплекс немерзлых полускальных и цементированных мерзлых пород с ДНС от 2,0 до 6,0 м/с: - осадочные

Изображение слайда

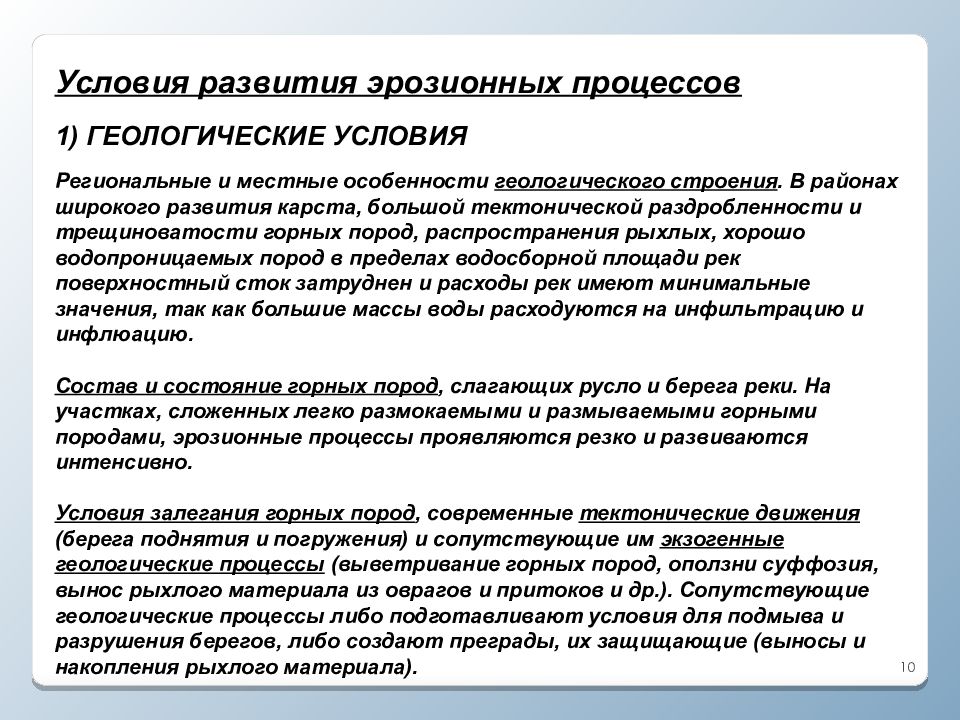

Слайд 10: Условия развития эрозионных процессов 1) геологические условия Региональные и местные особенности геологического строения. В районах широкого развития карста, большой тектонической раздробленности и трещиноватости горных пород, распространения рыхлых, хорошо водопроницаемых пород в пределах водосборной площади рек поверхностный сток затруднен и расходы рек имеют минимальные значения, так как большие массы воды расходуются на инфильтрацию и инфлюацию. Состав и состояние горных пород, слагающих русло и берега реки. На участках, сложенных легко размокаемыми и размываемыми горными породами, эрозионные процессы проявляются резко и развиваются интенсивно. Условия залегания горных пород, современные тектонические движения (берега поднятия и погружения) и сопутствующие им экзогенные геологические процессы (выветривание горных пород, оползни суффозия, вынос рыхлого материала из оврагов и притоков и др.). Сопутствующие геологические процессы либо подготавливают условия для подмыва и разрушения берегов, либо создают преграды, их защищающие (выносы и накопления рыхлого материала)

10

Условия развития эрозионных процессов 1) геологические условия Региональные и местные особенности геологического строения. В районах широкого развития карста,

Изображение слайда

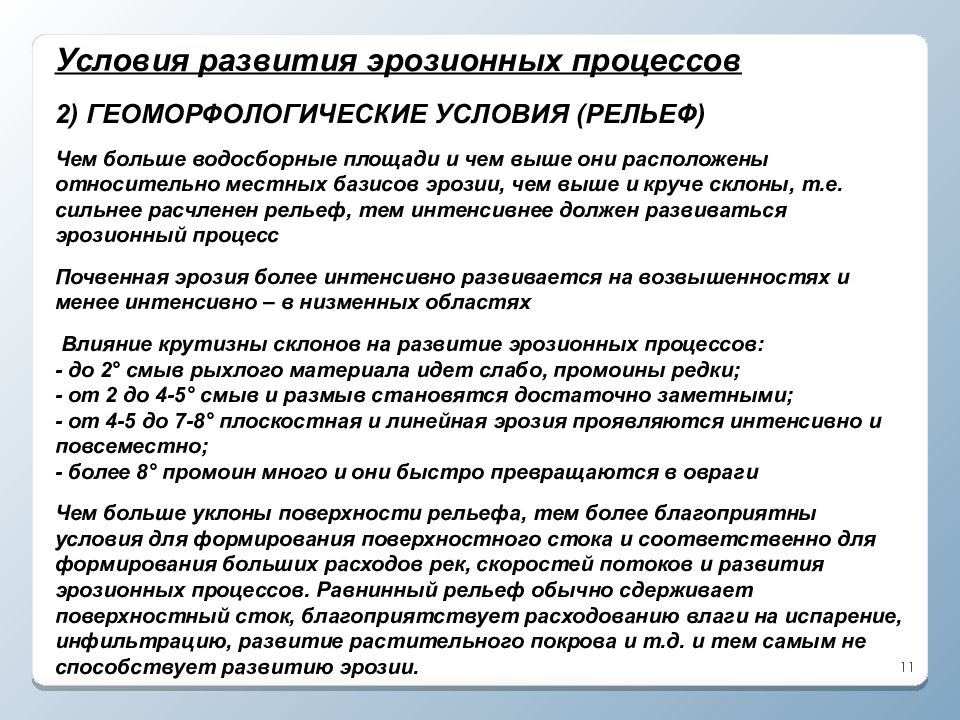

Слайд 11: Условия развития эрозионных процессов 2) геоморфологические условия (рельеф) Чем больше водосборные площади и чем выше они расположены относительно местных базисов эрозии, чем выше и круче склоны, т.е. сильнее расчленен рельеф, тем интенсивнее должен развиваться эрозионный процесс Почвенная эрозия более интенсивно развивается на возвышенностях и менее интенсивно – в низменных областях Влияние крутизны склонов на развитие эрозионных процессов: - до 2° смыв рыхлого материала идет слабо, промоины редки; - от 2 до 4-5° смыв и размыв становятся достаточно заметными; - от 4-5 до 7-8° плоскостная и линейная эрозия проявляются интенсивно и повсеместно; - более 8° промоин много и они быстро превращаются в овраги Чем больше уклоны поверхности рельефа, тем более благоприятны условия для формирования поверхностного стока и соответственно для формирования больших расходов рек, скоростей потоков и развития эрозионных процессов. Равнинный рельеф обычно сдерживает поверхностный сток, благоприятствует расходованию влаги на испарение, инфильтрацию, развитие растительного покрова и т.д. и тем самым не способствует развитию эрозии

11

Условия развития эрозионных процессов 2) геоморфологические условия (рельеф) Чем больше водосборные площади и чем выше они расположены относительно местных

Изображение слайда

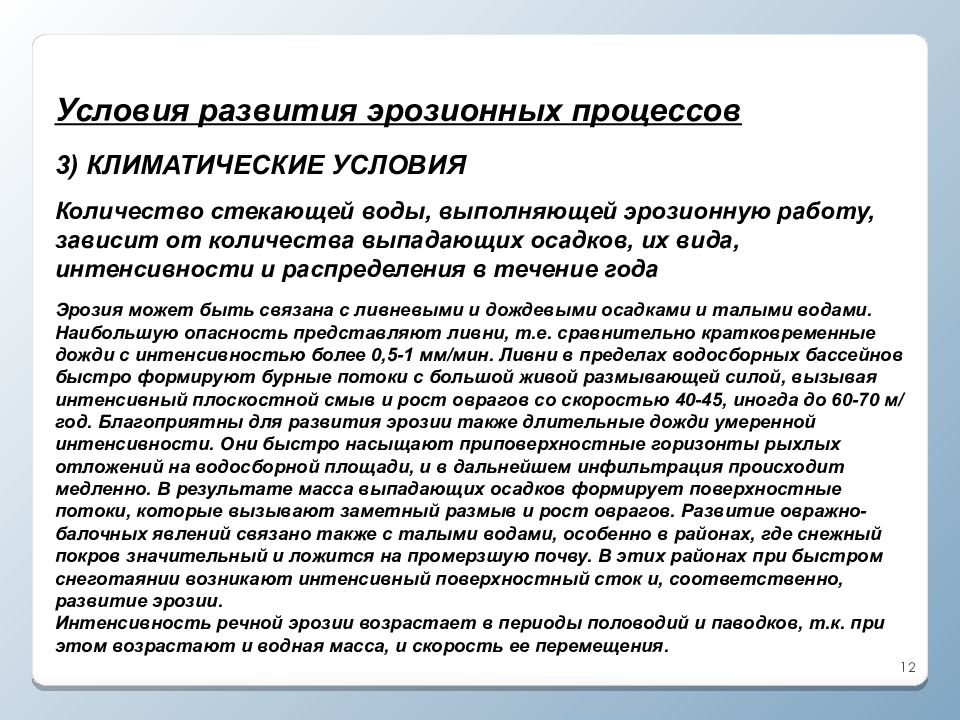

Слайд 12: Условия развития эрозионных процессов 3) климатические условия Количество стекающей воды, выполняющей эрозионную работу, зависит от количества выпадающих осадков, их вида, интенсивности и распределения в течение года Эрозия может быть связана с ливневыми и дождевыми осадками и талыми водами. Наибольшую опасность представляют ливни, т.е. сравнительно кратковременные дожди с интенсивностью более 0,5-1 мм/мин. Ливни в пределах водосборных бассейнов быстро формируют бурные потоки с большой живой размывающей силой, вызывая интенсивный плоскостной смыв и рост оврагов со скоростью 40-45, иногда до 60-70 м/год. Благоприятны для развития эрозии также длительные дожди умеренной интенсивности. Они быстро насыщают приповерхностные горизонты рыхлых отложений на водосборной площади, и в дальнейшем инфильтрация происходит медленно. В результате масса выпадающих осадков формирует поверхностные потоки, которые вызывают заметный размыв и рост оврагов. Развитие овражно-балочных явлений связано также с талыми водами, особенно в районах, где снежный покров значительный и ложится на промерзшую почву. В этих районах при быстром снеготаянии возникают интенсивный поверхностный сток и, соответственно, развитие эрозии. Интенсивность речной эрозии возрастает в периоды половодий и паводков, т.к. при этом возрастают и водная масса, и скорость ее перемещения

12

Условия развития эрозионных процессов 3) климатические условия Количество стекающей воды, выполняющей эрозионную работу, зависит от количества выпадающих

Изображение слайда

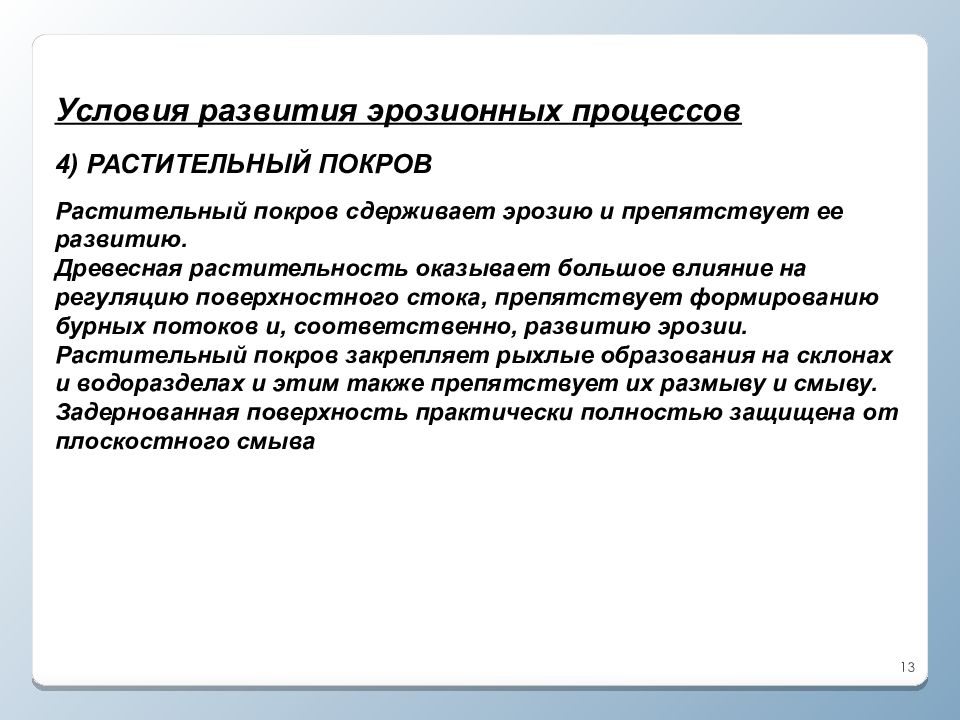

Слайд 13: Условия развития эрозионных процессов 4) растительный покров Растительный покров сдерживает эрозию и препятствует ее развитию. Древесная растительность оказывает большое влияние на регуляцию поверхностного стока, препятствует формированию бурных потоков и, соответственно, развитию эрозии. Растительный покров закрепляет рыхлые образования на склонах и водоразделах и этим также препятствует их размыву и смыву. Задернованная поверхность практически полностью защищена от плоскостного смыва

13

Условия развития эрозионных процессов 4) растительный покров Растительный покров сдерживает эрозию и препятствует ее развитию. Древесная растительность

Изображение слайда

Слайд 14: Условия развития эрозионных процессов

Незащищенная почва Защищенная почва 14

Изображение слайда

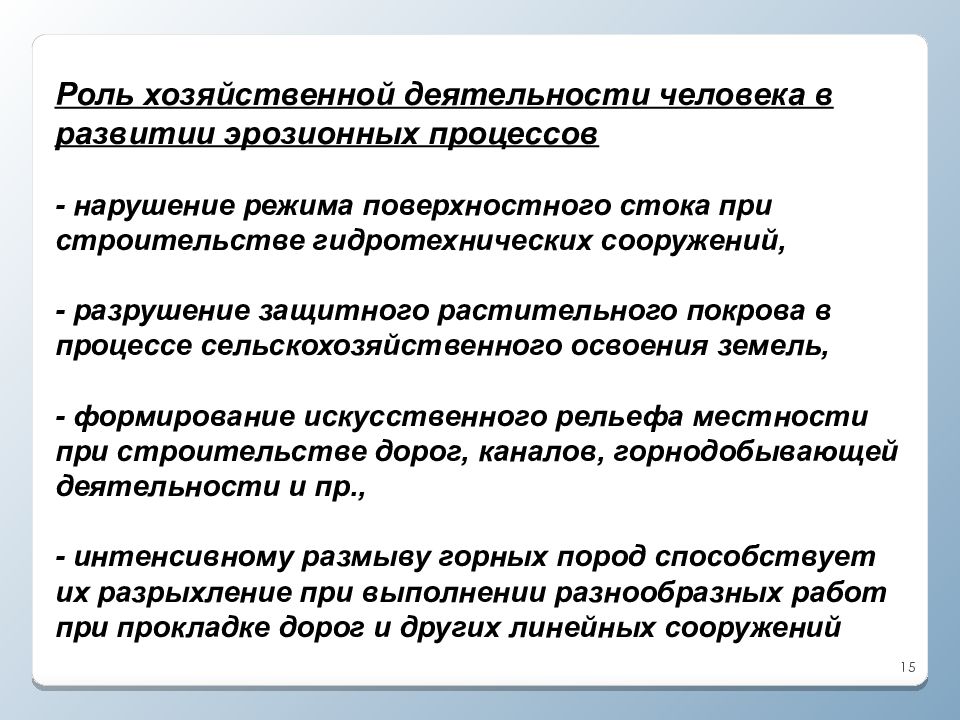

Слайд 15: Роль хозяйственной деятельности человека в развитии эрозионных процессов - нарушение режима поверхностного стока при строительстве гидротехнических сооружений, - разрушение защитного растительного покрова в процессе сельскохозяйственного освоения земель, - формирование искусственного рельефа местности при строительстве дорог, каналов, горнодобывающей деятельности и пр., - интенсивному размыву горных пород способствует их разрыхление при выполнении разнообразных работ при прокладке дорог и других линейных сооружений

15

Роль хозяйственной деятельности человека в развитии эрозионных процессов - нарушение режима поверхностного стока при строительстве гидротехнических сооружений,

Изображение слайда

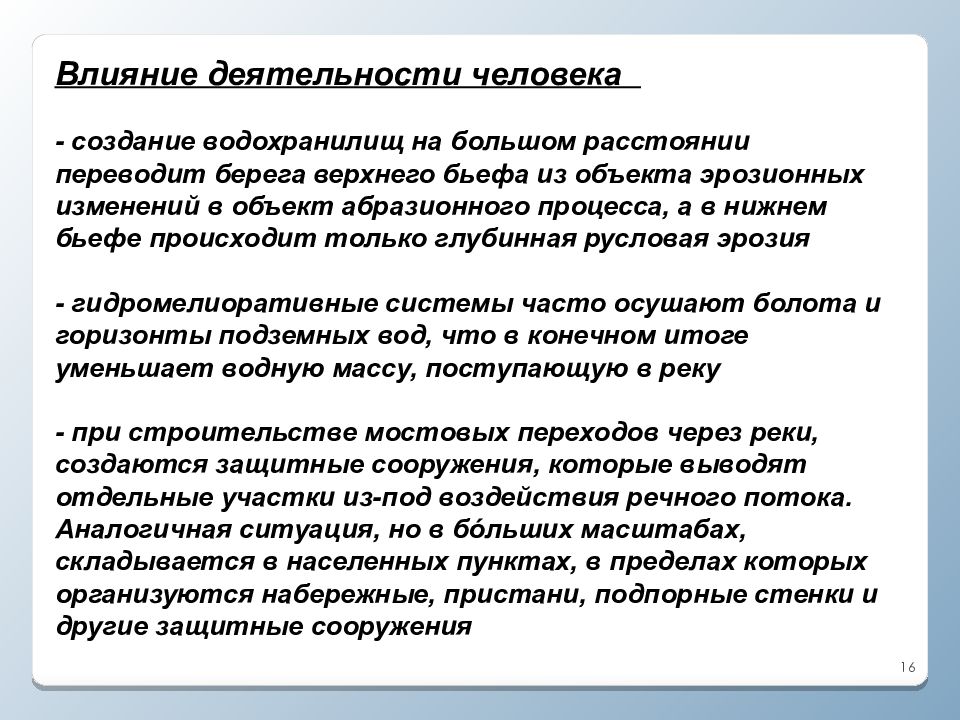

Слайд 16: Влияние деятельности человека - создание водохранилищ на большом расстоянии переводит берега верхнего бьефа из объекта эрозионных изменений в объект абразионного процесса, а в нижнем бьефе происходит только глубинная русловая эрозия - гидромелиоративные системы часто осушают болота и горизонты подземных вод, что в конечном итоге уменьшает водную массу, поступающую в реку - при строительстве мостовых переходов через реки, создаются защитные сооружения, которые выводят отдельные участки из-под воздействия речного потока. Аналогичная ситуация, но в бóльших масштабах, складывается в населенных пунктах, в пределах которых организуются набережные, пристани, подпорные стенки и другие защитные сооружения

16

Влияние деятельности человека - создание водохранилищ на большом расстоянии переводит берега верхнего бьефа из объекта эрозионных изменений в объект

Изображение слайда

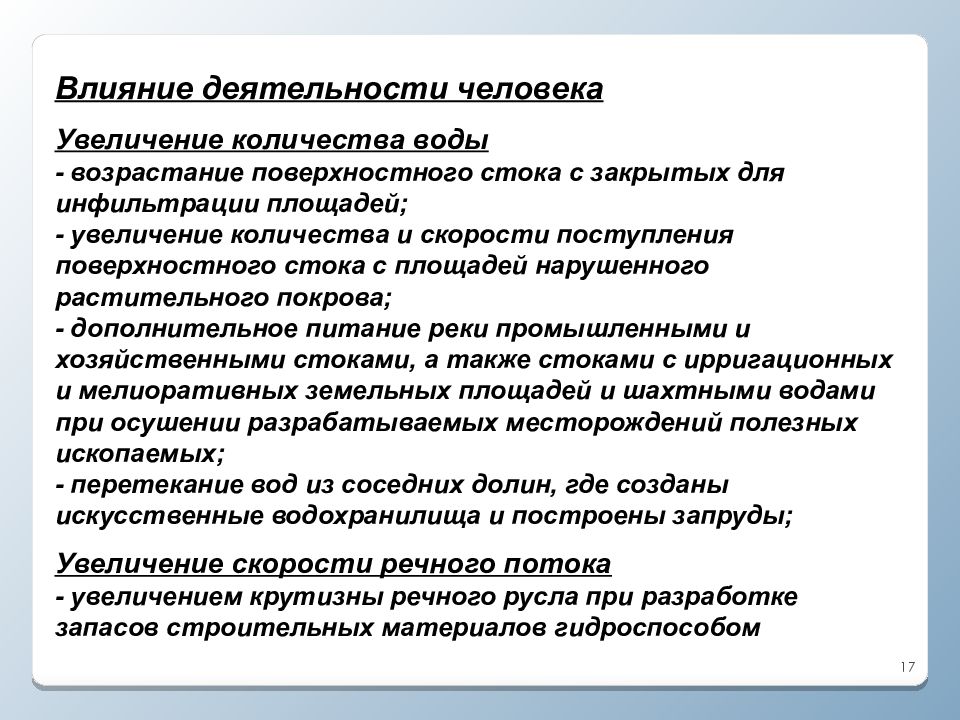

Слайд 17: Влияние деятельности человека Увеличение количества воды - возрастание поверхностного стока с закрытых для инфильтрации площадей; - увеличение количества и скорости поступления поверхностного стока с площадей нарушенного растительного покрова; - дополнительное питание реки промышленными и хозяйственными стоками, а также стоками с ирригационных и мелиоративных земельных площадей и шахтными водами при осушении разрабатываемых месторождений полезных ископаемых; - перетекание вод из соседних долин, где созданы искусственные водохранилища и построены запруды; Увеличение скорости речного потока - увеличением крутизны речного русла при разработке запасов строительных материалов гидроспособом

17

Влияние деятельности человека Увеличение количества воды - возрастание поверхностного стока с закрытых для инфильтрации площадей; - увеличение количества и

Изображение слайда

Слайд 18: Результаты эрозионных процессов 1) разрушение горных пород поверхностными водотоками с последующим выносом разрушенного материала в виде твердой минеральной фазы и растворенных соединений; 2) транспортировка и аккумуляция разрушенных горных пород в виде аллювиальных, делювиальных и пролювиальных отложений; 3) формирование естественных форм рельефа территории (русел, долин, оврагов, балок);

18

Результаты эрозионных процессов 1) разрушение горных пород поверхностными водотоками с последующим выносом разрушенного материала в виде твердой минеральной

Изображение слайда

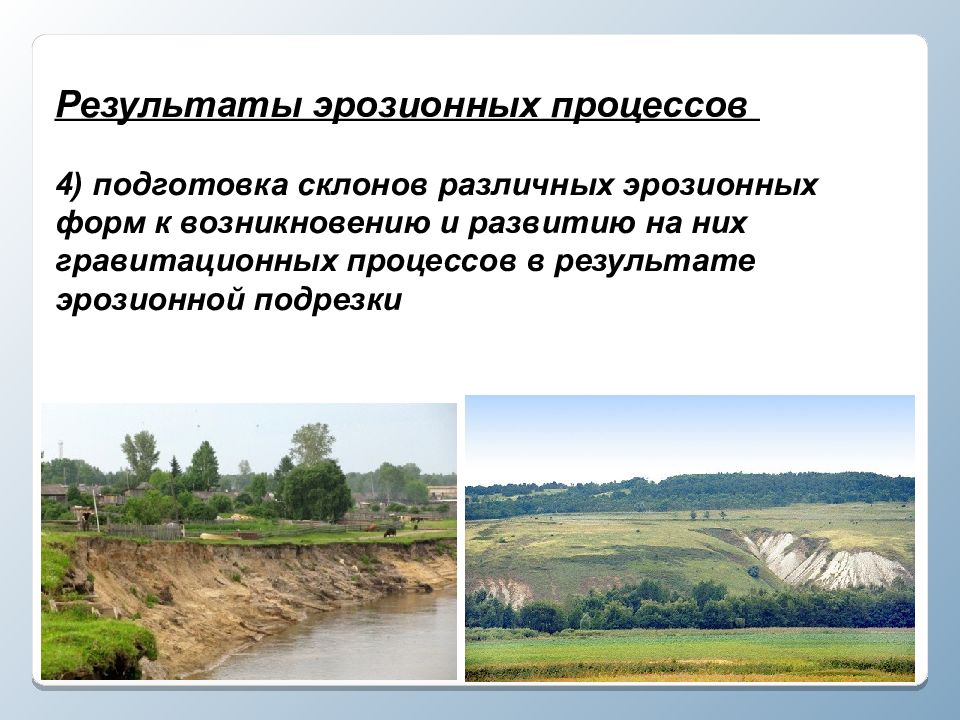

Слайд 19: Результаты эрозионных процессов 4) подготовка склонов различных эрозионных форм к возникновению и развитию на них гравитационных процессов в результате эрозионной подрезки

19

Результаты эрозионных процессов 4) подготовка склонов различных эрозионных форм к возникновению и развитию на них гравитационных процессов в результате

Изображение слайда

Слайд 20: ПЛОСКОСТНОЙ СМЫВ ЭРОЗИЯ ПОЧВ разрушительная деятельность (смыв и вынос материала по поверхности склона) временных струйчатых водотоков

20

ПЛОСКОСТНОЙ СМЫВ ЭРОЗИЯ ПОЧВ разрушительная деятельность (смыв и вынос материала по поверхности склона) временных струйчатых водотоков

Изображение слайда

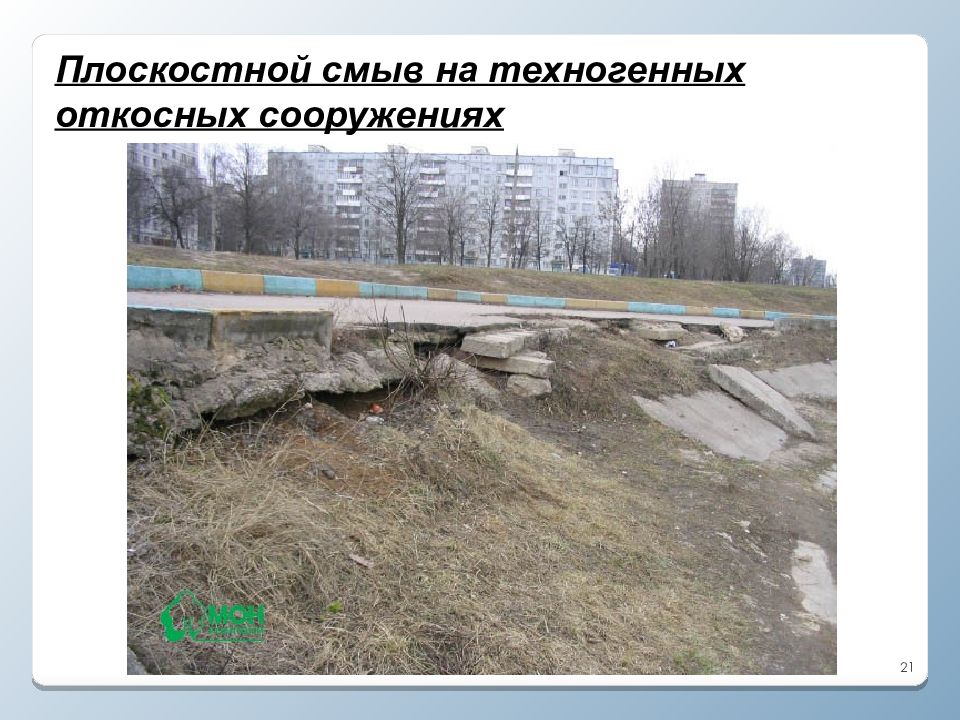

Слайд 21: Плоскостной смыв на техногенных откосных сооружениях

21

Изображение слайда

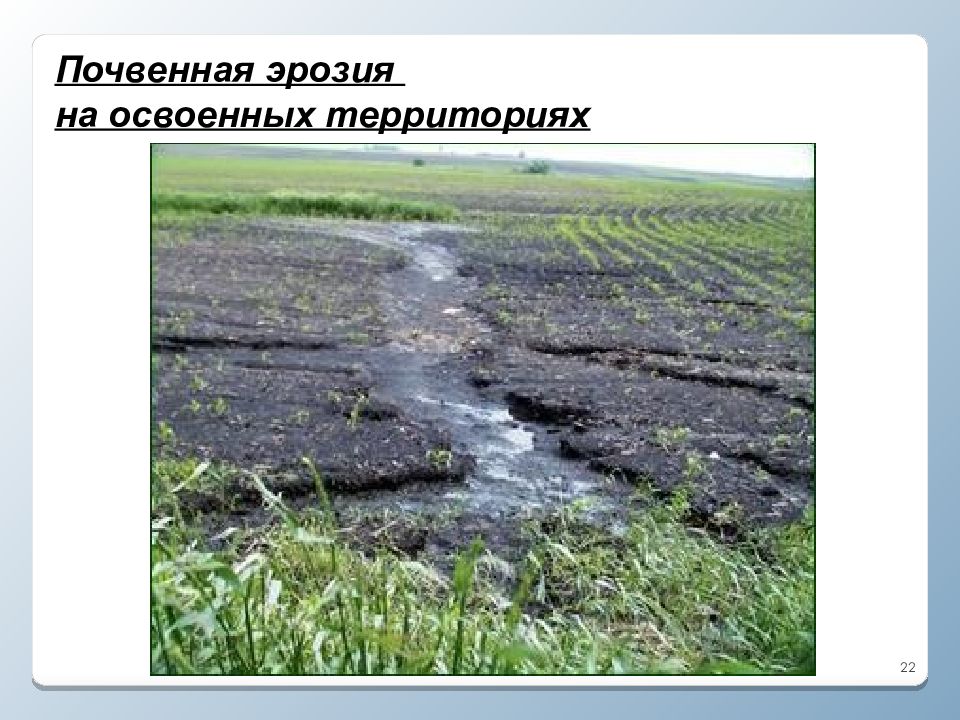

Слайд 22: Почвенная эрозия на освоенных территориях

22

Изображение слайда

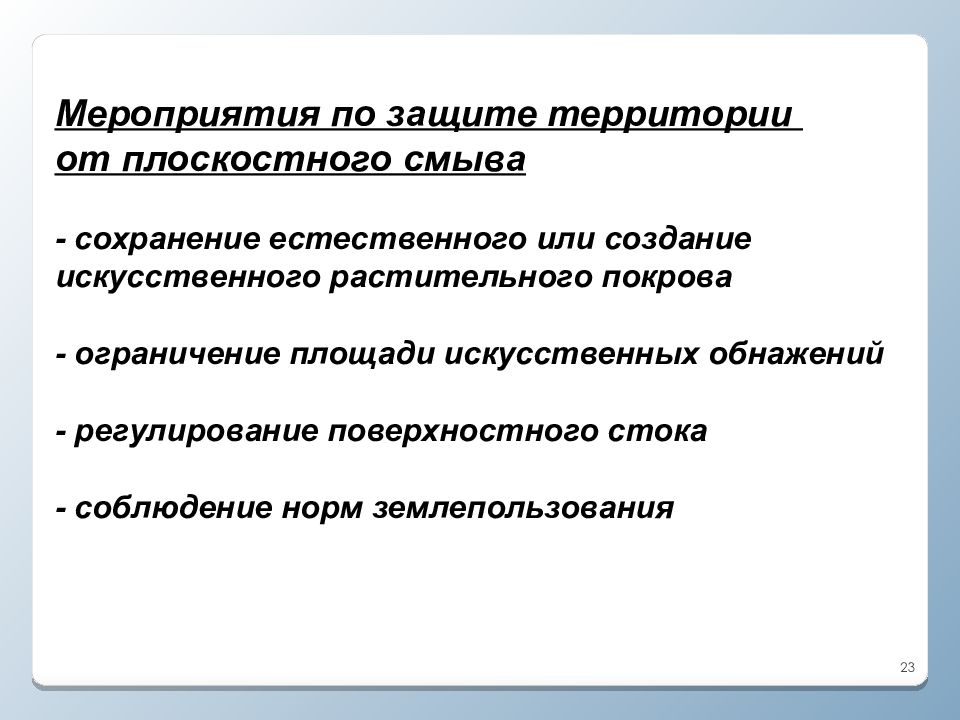

Слайд 23: Мероприятия по защите территории от плоскостного смыва - сохранение естественного или создание искусственного растительного покрова - ограничение площади искусственных обнажений - регулирование поверхностного стока - соблюдение норм землепользования

23

Мероприятия по защите территории от плоскостного смыва - сохранение естественного или создание искусственного растительного покрова - ограничение площади

Изображение слайда

Слайд 24: Мероприятия по защите территории от плоскостного смыва создание растительного покрова на откосах

24

Изображение слайда

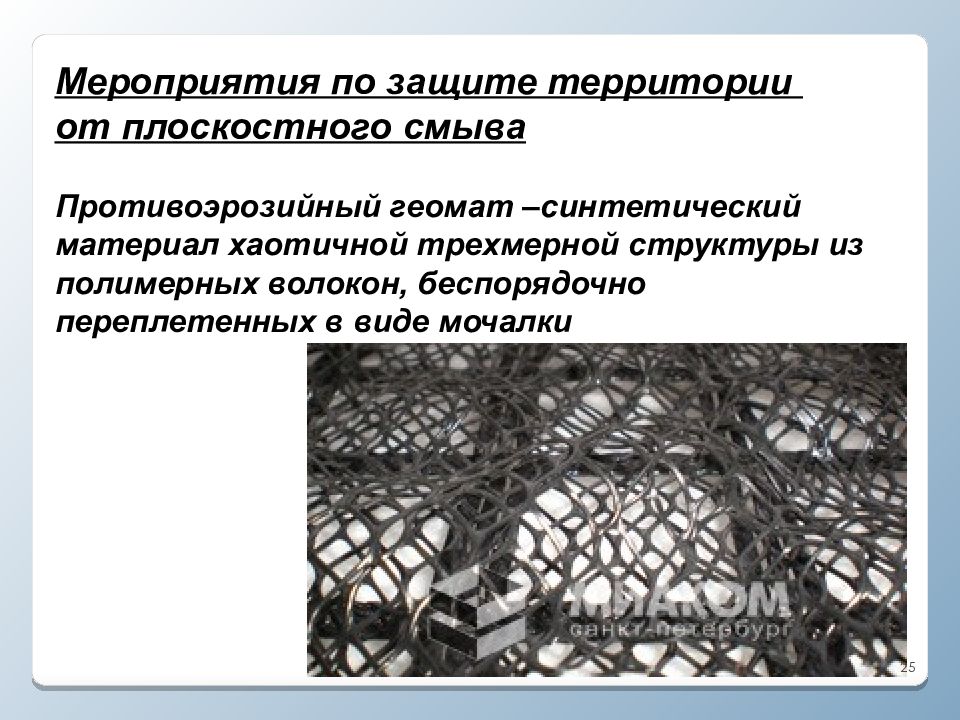

Слайд 25: Мероприятия по защите территории от плоскостного смыва Противоэрозийный геомат –синтетический материал хаотичной трехмерной структуры из полимерных волокон, беспорядочно переплетенных в виде мочалки

25

Мероприятия по защите территории от плоскостного смыва Противоэрозийный геомат –синтетический материал хаотичной трехмерной структуры из полимерных волокон,

Изображение слайда

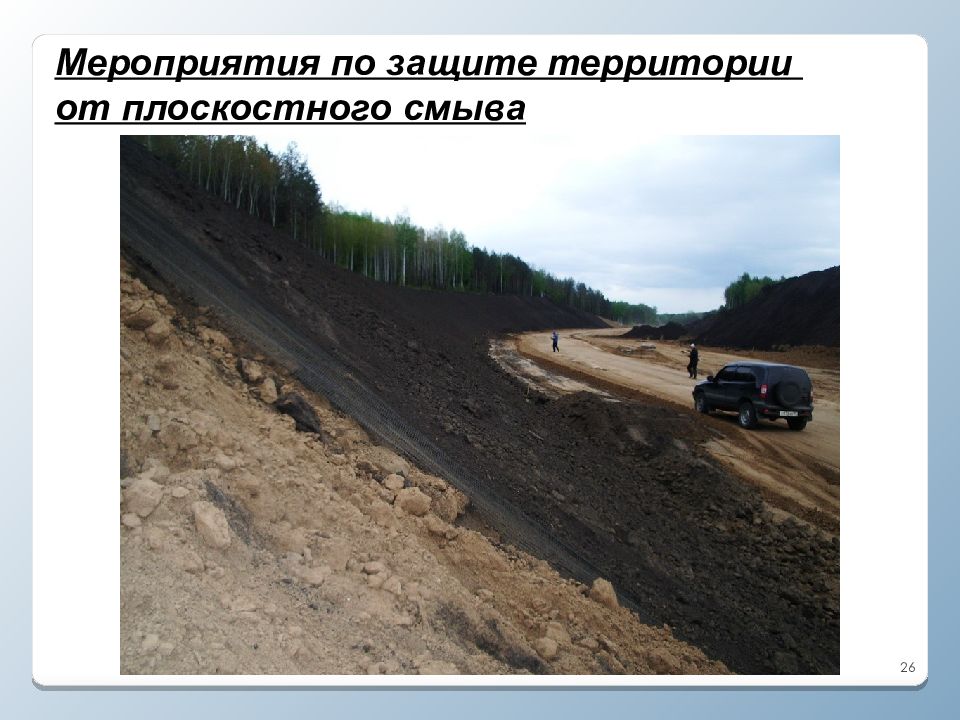

Слайд 26: Мероприятия по защите территории от плоскостного смыва

26

Изображение слайда

Слайд 27: Мероприятия по защите территории от плоскостного смыва

27

Изображение слайда

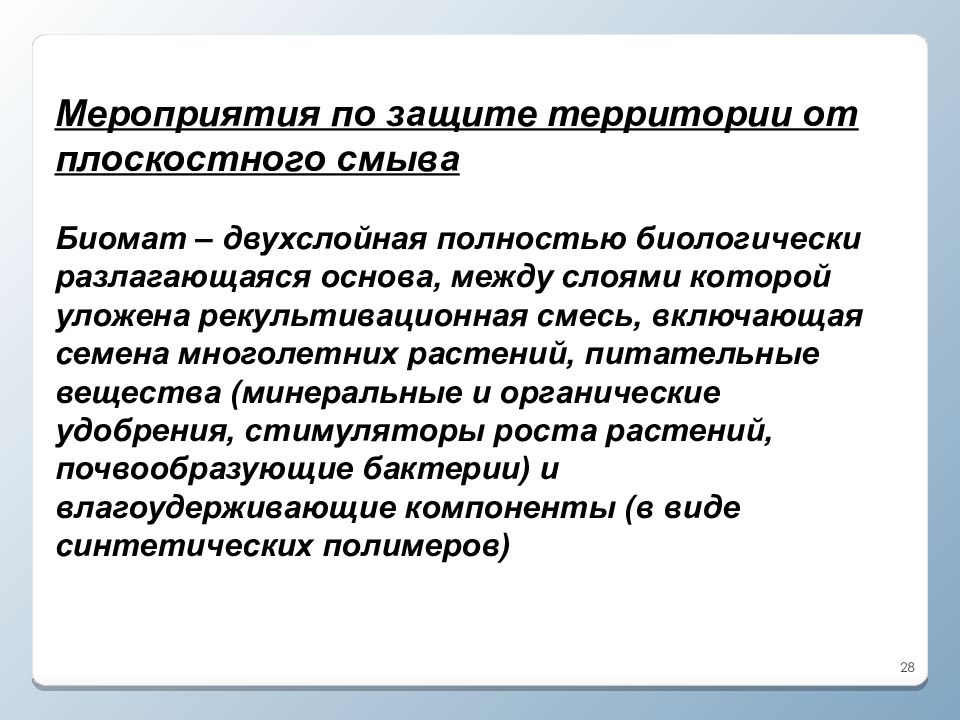

Слайд 28: Мероприятия по защите территории от плоскостного смыва Биомат – двухслойная полностью биологически разлагающаяся основа, между слоями которой уложена рекультивационная смесь, включающая семена многолетних растений, питательные вещества (минеральные и органические удобрения, стимуляторы роста растений, почвообразующие бактерии) и влагоудерживающие компоненты (в виде синтетических полимеров)

28

Мероприятия по защите территории от плоскостного смыва Биомат – двухслойная полностью биологически разлагающаяся основа, между слоями которой уложена

Изображение слайда

Слайд 29: Мероприятия по защите территории от плоскостного смыва

Использование биоматов 29

Изображение слайда

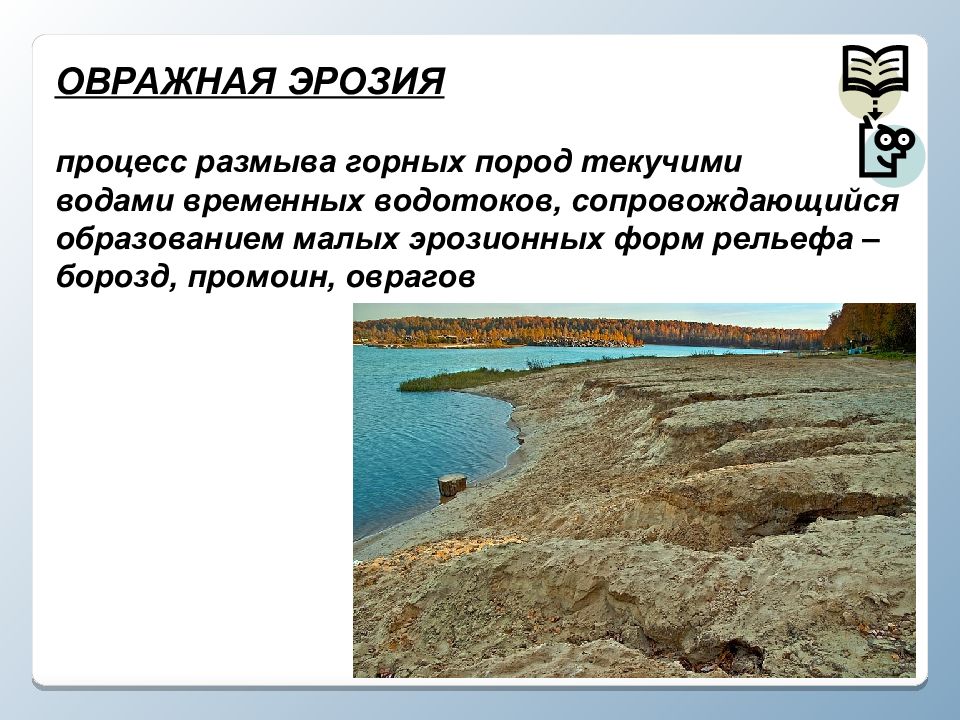

Слайд 30: ОВРАЖНАЯ ЭРОЗИЯ процесс размыва горных пород текучими водами временных водотоков, сопровождающийся образованием малых эрозионных форм рельефа – борозд, промоин, оврагов

30

ОВРАЖНАЯ ЭРОЗИЯ процесс размыва горных пород текучими водами временных водотоков, сопровождающийся образованием малых эрозионных форм рельефа – борозд,

Изображение слайда

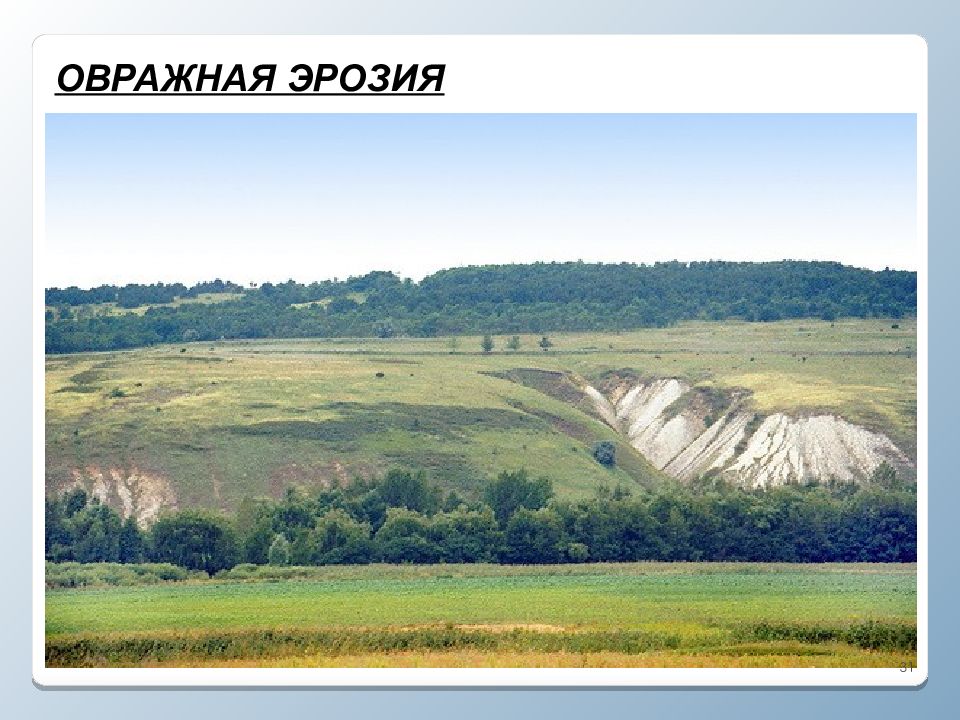

Слайд 31: ОВРАЖНАЯ ЭРОЗИЯ

31

Изображение слайда

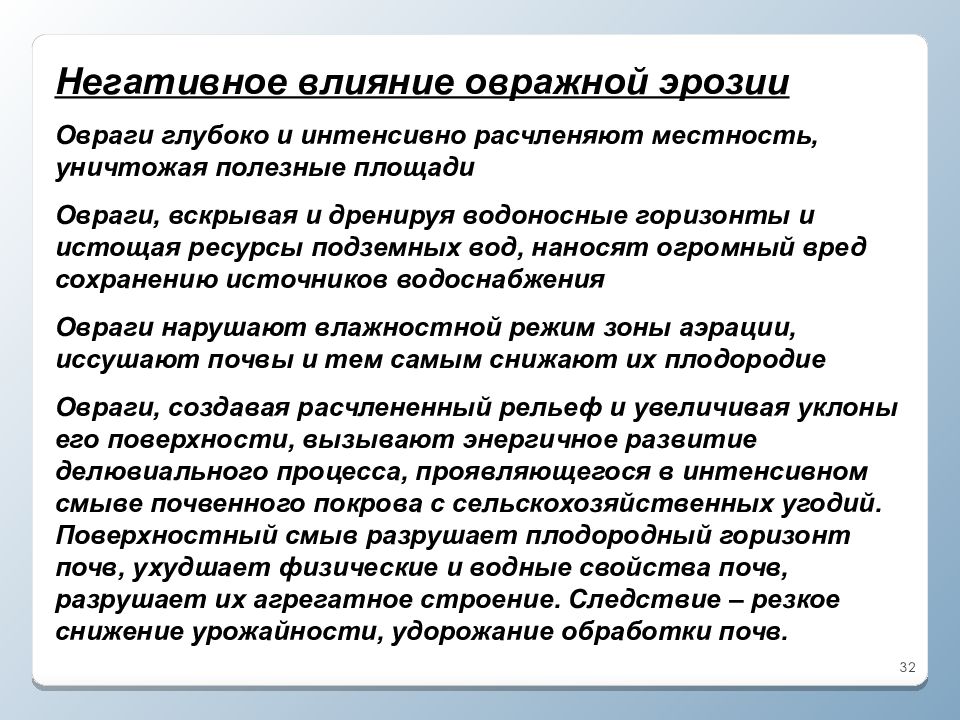

Слайд 32: Негативное влияние овражной эрозии Овраги глубоко и интенсивно расчленяют местность, уничтожая полезные площади Овраги, вскрывая и дренируя водоносные горизонты и истощая ресурсы подземных вод, наносят огромный вред сохранению источников водоснабжения Овраги нарушают влажностной режим зоны аэрации, иссушают почвы и тем самым снижают их плодородие Овраги, создавая расчлененный рельеф и увеличивая уклоны его поверхности, вызывают энергичное развитие делювиального процесса, проявляющегося в интенсивном смыве почвенного покрова с сельскохозяйственных угодий. Поверхностный смыв разрушает плодородный горизонт почв, ухудшает физические и водные свойства почв, разрушает их агрегатное строение. Следствие – резкое снижение урожайности, удорожание обработки почв

32

Негативное влияние овражной эрозии Овраги глубоко и интенсивно расчленяют местность, уничтожая полезные площади Овраги, вскрывая и дренируя водоносные

Изображение слайда

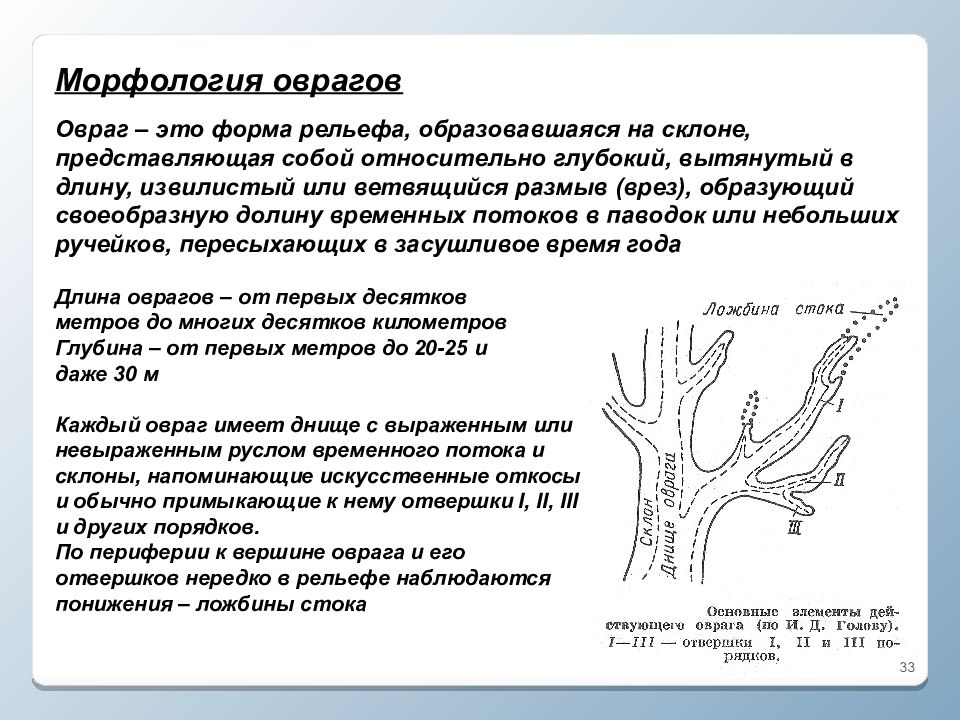

Слайд 33: Морфология оврагов Овраг – это форма рельефа, образовавшаяся на склоне, представляющая собой относительно глубокий, вытянутый в длину, извилистый или ветвящийся размыв (врез), образующий своеобразную долину временных потоков в паводок или небольших ручейков, пересыхающих в засушливое время года Длина оврагов – от первых десятков метров до многих десятков километров Глубина – от первых метров до 20-25 и даже 30 м Каждый овраг имеет днище с выраженным или невыраженным руслом временного потока и склоны, напоминающие искусственные откосы и обычно примыкающие к нему отвершки I, II, III и других порядков. По периферии к вершине оврага и его отвершков нередко в рельефе наблюдаются понижения – ложбины стока

33

Морфология оврагов Овраг – это форма рельефа, образовавшаяся на склоне, представляющая собой относительно глубокий, вытянутый в длину, извилистый или

Изображение слайда

Слайд 34: Морфология оврагов Продольный профиль оврагов и их отвершков пологий к устью и более крутой к вершине. Поперечное сечение их своеобразно зависит от стадии формирования. В начальной стадии их формирования и в вершинах действующих оврагов и их отвершков сечение имеет V -образную форму (треугольную); днище как таковое отсутствует, а по узкому извилистому тальвегу стекает вода. По мере выработки продольного профиля равновесия происходит расширение оврага, формируется днище и его сечение приобретает U -образную (трапецеидальную) форму или близкую к ней. Ширина днища может достигать нескольких десятков метров, обычно оно вогнутое

34

Морфология оврагов Продольный профиль оврагов и их отвершков пологий к устью и более крутой к вершине. Поперечное сечение их своеобразно зависит от стадии

Изображение слайда

Слайд 35: Стадии развития оврага (по С.С. Соболеву) 1) промоины или рытвины 2) врезания оврага вершиной 3) выработки профиля равновесия 4) затухания

35

Изображение слайда

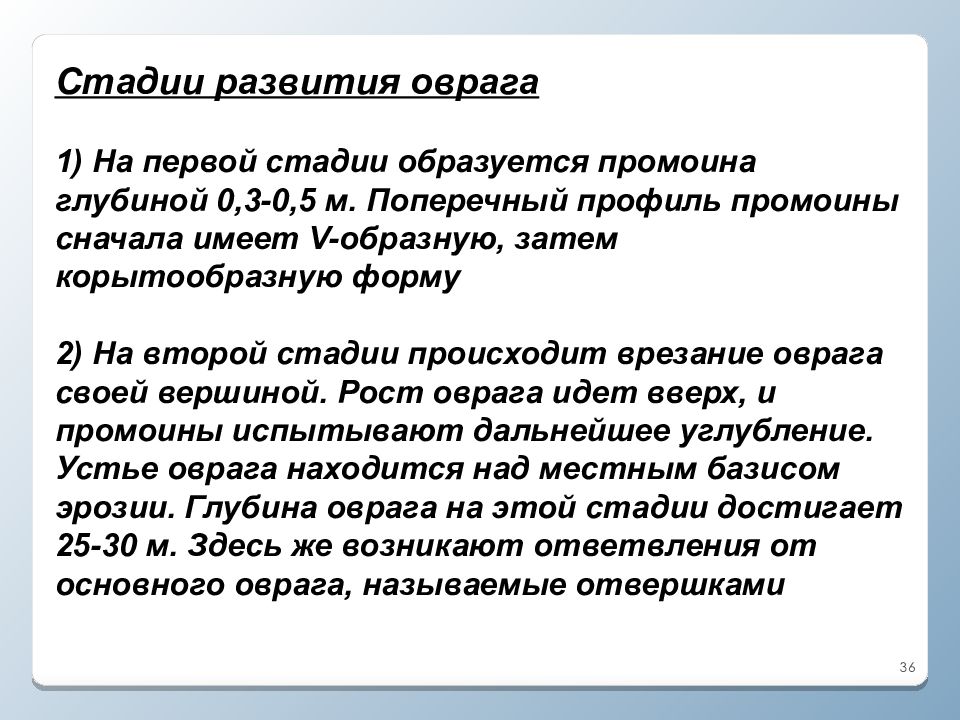

Слайд 36: Стадии развития оврага 1) На первой стадии образуется промоина глубиной 0,3-0,5 м. Поперечный профиль промоины сначала имеет V -образную, затем корытообразную форму 2) На второй стадии происходит врезание оврага своей вершиной. Рост оврага идет вверх, и промоины испытывают дальнейшее углубление. Устье оврага находится над местным базисом эрозии. Глубина оврага на этой стадии достигает 25-30 м. Здесь же возникают ответвления от основного оврага, называемые отвершками

36

Стадии развития оврага 1) На первой стадии образуется промоина глубиной 0,3-0,5 м. Поперечный профиль промоины сначала имеет V -образную, затем корытообразную

Изображение слайда

Слайд 37: Стадии развития оврага 3) На третьей стадии развития оврага идет выработка профиля равновесия – устье оврага достигает местного базиса эрозии. Продольный профиль оврага на этой стадии представляет собой плавную вогнутую кривую. Происходят дальнейшие углубление и расширение оврага. Склоны оврага имеют обрывистый характер. На них часто формируются осыпи. Овраг постепенно зарастает растительностью

37

Стадии развития оврага 3) На третьей стадии развития оврага идет выработка профиля равновесия – устье оврага достигает местного базиса эрозии. Продольный

Изображение слайда

Слайд 38: Стадии развития оврага 4) На четвертой, завершающей, стадии формирования оврага, его рост прекращается, наблюдается затухание процесса оврагообразования. На расширяющемся дне оврага начинается формирование овражного пролювия. В конечной стадии оврагообразования создается балка

38

Стадии развития оврага 4) На четвертой, завершающей, стадии формирования оврага, его рост прекращается, наблюдается затухание процесса оврагообразования. На

Изображение слайда

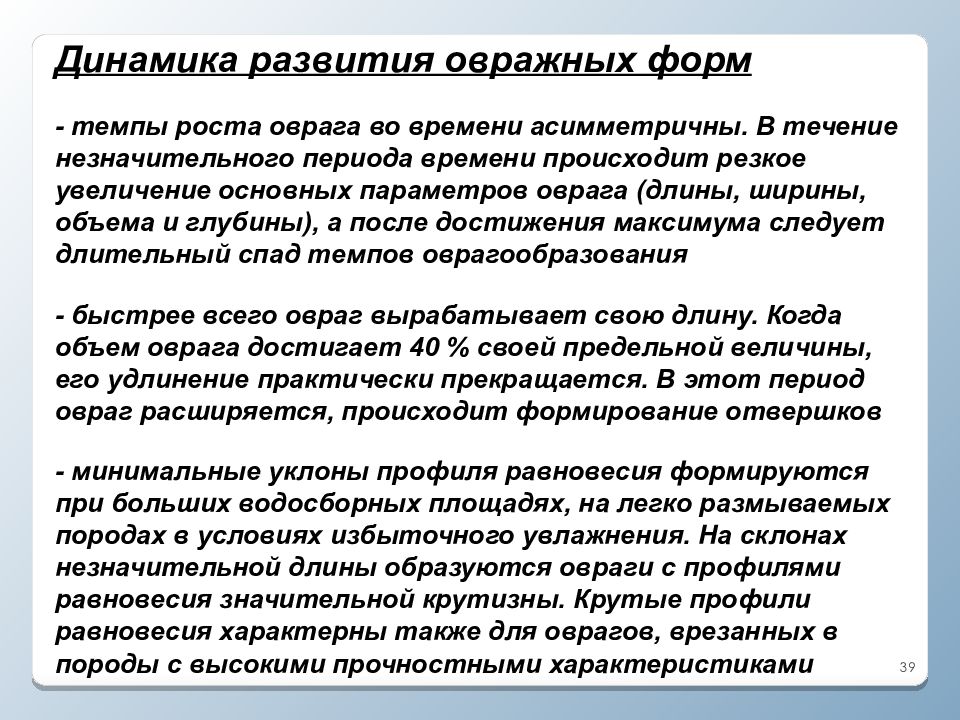

Слайд 39: Динамика развития овражных форм - темпы роста оврага во времени асимметричны. В течение незначительного периода времени происходит резкое увеличение основных параметров оврага (длины, ширины, объема и глубины), а после достижения максимума следует длительный спад темпов оврагообразования - быстрее всего овраг вырабатывает свою длину. Когда объем оврага достигает 40 % своей предельной величины, его удлинение практически прекращается. В этот период овраг расширяется, происходит формирование отвершков - минимальные уклоны профиля равновесия формируются при больших водосборных площадях, на легко размываемых породах в условиях избыточного увлажнения. На склонах незначительной длины образуются овраги с профилями равновесия значительной крутизны. Крутые профили равновесия характерны также для оврагов, врезанных в породы с высокими прочностными характеристиками

39

Динамика развития овражных форм - темпы роста оврага во времени асимметричны. В течение незначительного периода времени происходит резкое увеличение основных

Изображение слайда

Слайд 40: Инженерно-геологическое изучение процесса оврагообразования Характеристика водосборного пространства, параметров оврагов – длина, ширина по верху и по низу в разных сечениях, глубина оврага в этих сечениях, боковые ответвления. Отмечаются места размыва, разрыва дернины на склоне, уступы в русле оврага, мощность и характер овражного пролювия. Классификация оврагов по величине (по А.С. Козьменко ): Промоины – до 10 м 3 ; Овраги: мелкие – 10-100 м 3 ; средние – 100-1000 м 3 ; большие – 1000-10 000 м 3 ; очень большие – более 10 000 м 3

40

Инженерно-геологическое изучение процесса оврагообразования Характеристика водосборного пространства, параметров оврагов – длина, ширина по верху и по низу в

Изображение слайда

Слайд 41: Количественная оценка проявления процесса овражной эрозии Показатель густоты овражной сети: Г = L / S, где L – суммарная длина овражных эрозионных форм; S – исследуемая площадь Показатель плотности оврагообразования : П = N / S, где N – количество овражных эрозионных форм Совместное рассмотрение густоты и плотности проявления процесса овражной эрозии дает возможность оценить среднюю длину оврагов в пределах рассматриваемой территории: Д = Г / П

41

Количественная оценка проявления процесса овражной эрозии Показатель густоты овражной сети: Г = L / S, где L – суммарная длина овражных эрозионных форм; S –

Изображение слайда

Слайд 42: Противоовражные мероприятия - предупреждающие возникновение и развитие эрозионного процесса: агротехнические, лесомелиоративные и гидротехнические; - рекультивационные : засыпка эрозионных форм с последующей планировкой территории; мощение их камнем; укрепление бетонными плитами или асфальтом

42

Противоовражные мероприятия - предупреждающие возникновение и развитие эрозионного процесса: агротехнические, лесомелиоративные и гидротехнические; -

Изображение слайда

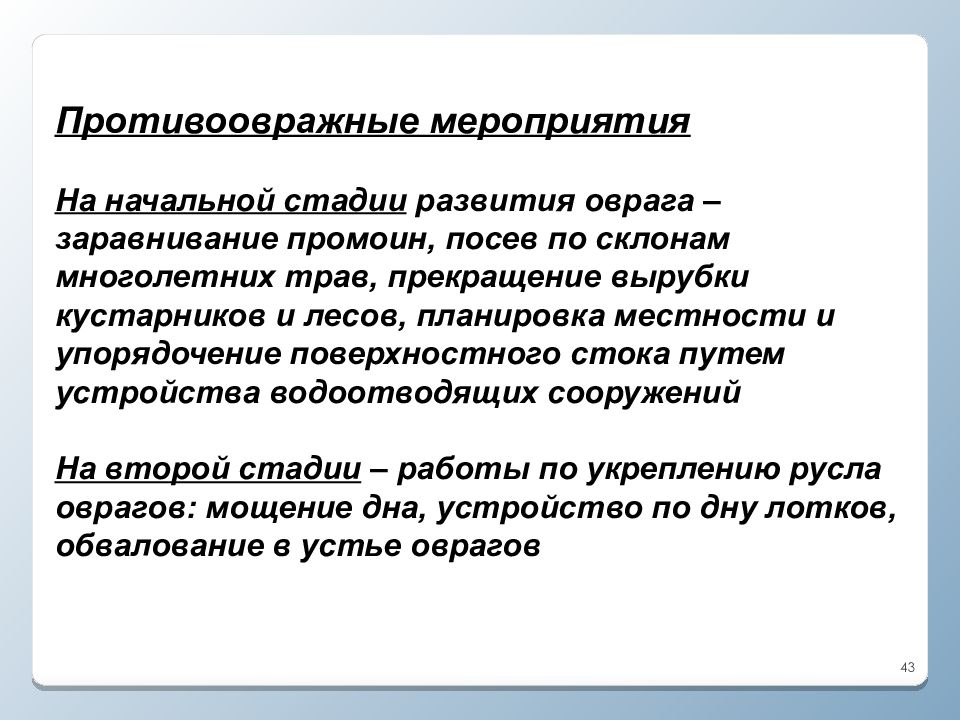

Слайд 43: Противоовражные мероприятия На начальной стадии развития оврага – заравнивание промоин, посев по склонам многолетних трав, прекращение вырубки кустарников и лесов, планировка местности и упорядочение поверхностного стока путем устройства водоотводящих сооружений На второй стадии – работы по укреплению русла оврагов: мощение дна, устройство по дну лотков, обвалование в устье оврагов

43

Противоовражные мероприятия На начальной стадии развития оврага – заравнивание промоин, посев по склонам многолетних трав, прекращение вырубки кустарников и

Изображение слайда

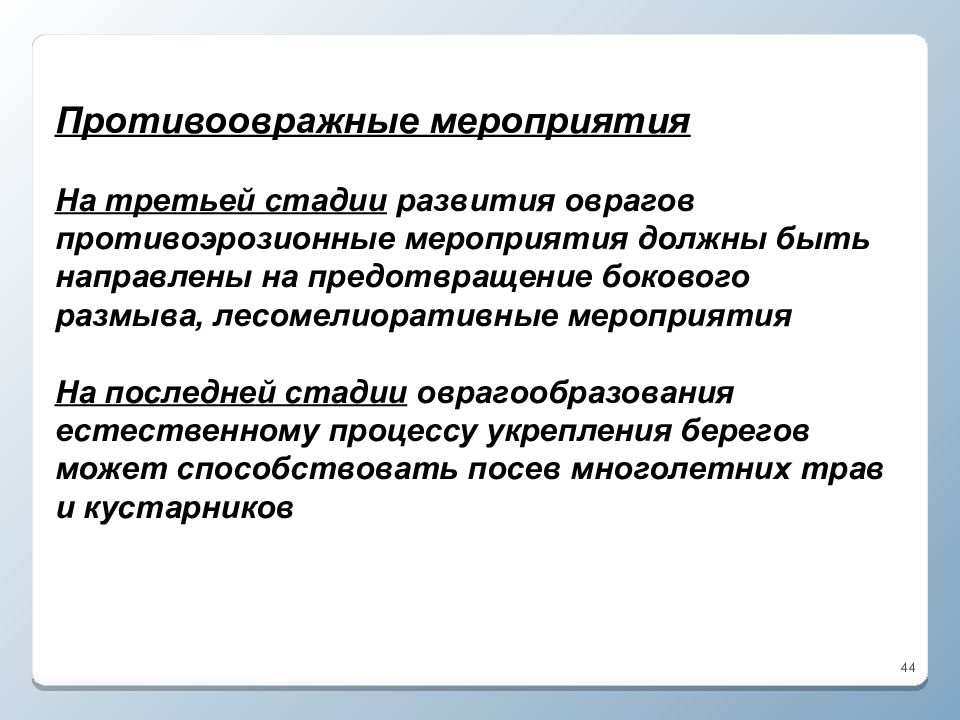

Слайд 44: Противоовражные мероприятия На третьей стадии развития оврагов противоэрозионные мероприятия должны быть направлены на предотвращение бокового размыва, лесомелиоративные мероприятия На последней стадии оврагообразования естественному процессу укрепления берегов может способствовать посев многолетних трав и кустарников

44

Противоовражные мероприятия На третьей стадии развития оврагов противоэрозионные мероприятия должны быть направлены на предотвращение бокового размыва,

Изображение слайда

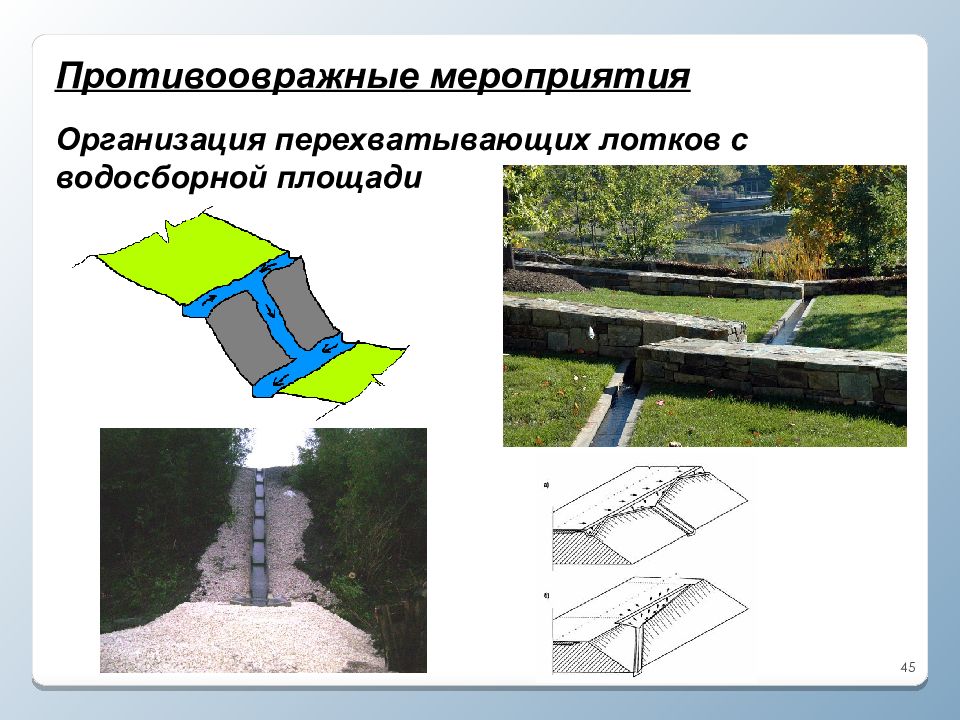

Слайд 45: Противоовражные мероприятия Организация перехватывающих лотков с водосборной площади

45

Изображение слайда

Слайд 46: ЭРОЗИОННАЯ ДЕЯТЕЛЬНОСТЬ РЕК разрушение берегов и дна русла постоянных водных потоков Эрозионная разрушительная деятельность рек осуществляется динамическим воздействием воды на горные породы, слагающие дно и берега реки, вызывая, соответственно, донную и боковую эрозию

46

ЭРОЗИОННАЯ ДЕЯТЕЛЬНОСТЬ РЕК разрушение берегов и дна русла постоянных водных потоков Эрозионная разрушительная деятельность рек осуществляется динамическим

Изображение слайда

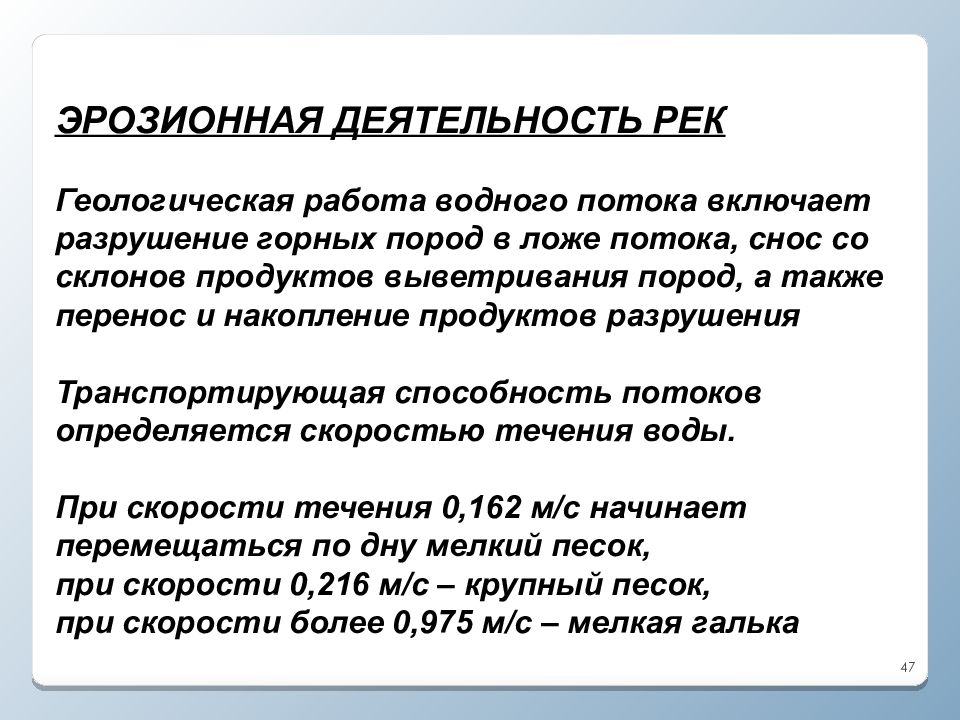

Слайд 47: ЭРОЗИОННАЯ ДЕЯТЕЛЬНОСТЬ РЕК Геологическая работа водного потока включает разрушение горных пород в ложе потока, снос со склонов продуктов выветривания пород, а также перенос и накопление продуктов разрушения Транспортирующая способность потоков определяется скоростью течения воды. При скорости течения 0,162 м/с начинает перемещаться по дну мелкий песок, при скорости 0,216 м/с – крупный песок, при скорости более 0,975 м/с – мелкая галька

47

ЭРОЗИОННАЯ ДЕЯТЕЛЬНОСТЬ РЕК Геологическая работа водного потока включает разрушение горных пород в ложе потока, снос со склонов продуктов выветривания пород, а

Изображение слайда

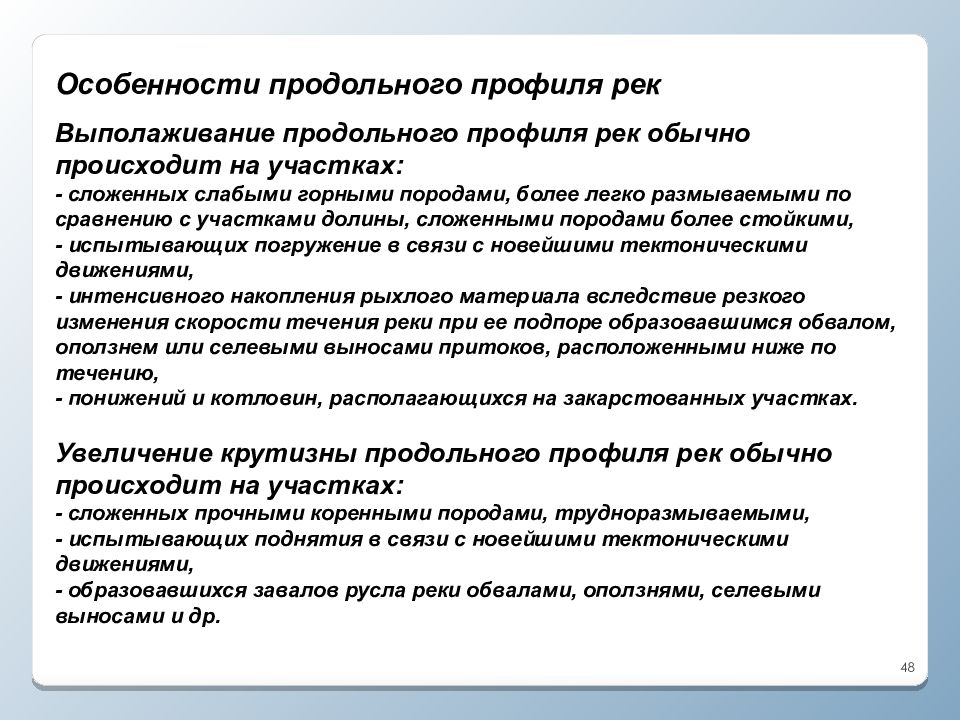

Слайд 48: Особенности продольного профиля рек Выполаживание продольного профиля рек обычно происходит на участках: - сложенных слабыми горными породами, более легко размываемыми по сравнению с участками долины, сложенными породами более стойкими, - испытывающих погружение в связи с новейшими тектоническими движениями, - интенсивного накопления рыхлого материала вследствие резкого изменения скорости течения реки при ее подпоре образовавшимся обвалом, оползнем или селевыми выносами притоков, расположенными ниже по течению, - понижений и котловин, располагающихся на закарстованных участках. Увеличение крутизны продольного профиля рек обычно происходит на участках: - сложенных прочными коренными породами, трудноразмываемыми, - испытывающих поднятия в связи с новейшими тектоническими движениями, - образовавшихся завалов русла реки обвалами, оползнями, селевыми выносами и др

48

Особенности продольного профиля рек Выполаживание продольного профиля рек обычно происходит на участках: - сложенных слабыми горными породами, более легко

Изображение слайда

Слайд 49: Особенности строения долины реки

49

Изображение слайда

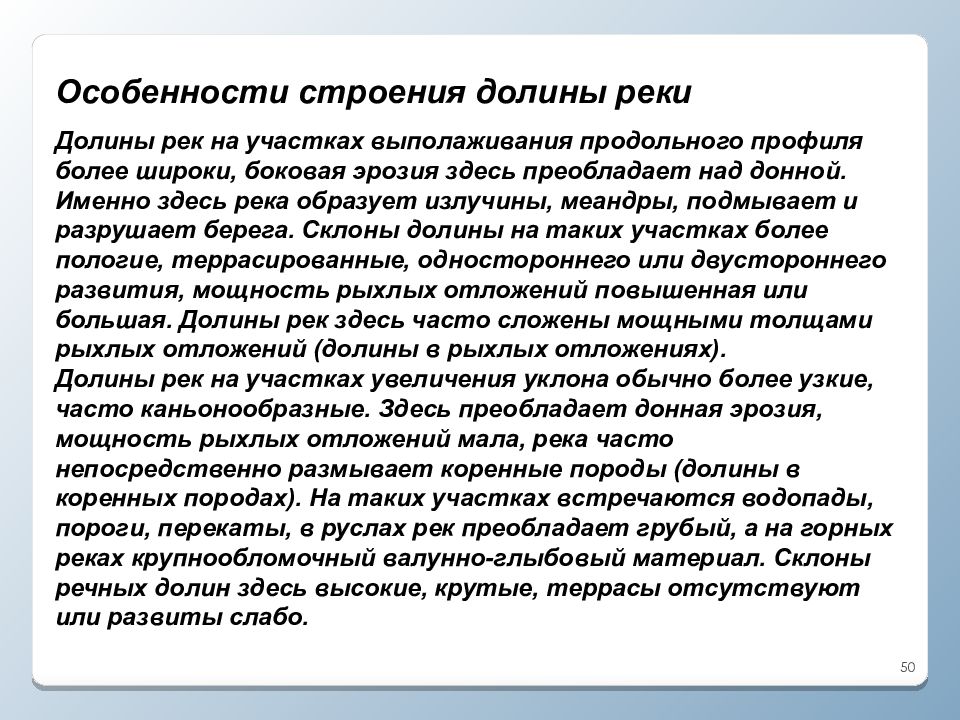

Слайд 50: Особенности строения долины реки Долины рек на участках выполаживания продольного профиля более широки, боковая эрозия здесь преобладает над донной. Именно здесь река образует излучины, меандры, подмывает и разрушает берега. Склоны долины на таких участках более пологие, террасированные, одностороннего или двустороннего развития, мощность рыхлых отложений повышенная или большая. Долины рек здесь часто сложены мощными толщами рыхлых отложений (долины в рыхлых отложениях). Долины рек на участках увеличения уклона обычно более узкие, часто каньонообразные. Здесь преобладает донная эрозия, мощность рыхлых отложений мала, река часто непосредственно размывает коренные породы (долины в коренных породах). На таких участках встречаются водопады, пороги, перекаты, в руслах рек преобладает грубый, а на горных реках крупнообломочный валунно-глыбовый материал. Склоны речных долин здесь высокие, крутые, террасы отсутствуют или развиты слабо

50

Особенности строения долины реки Долины рек на участках выполаживания продольного профиля более широки, боковая эрозия здесь преобладает над донной. Именно

Изображение слайда

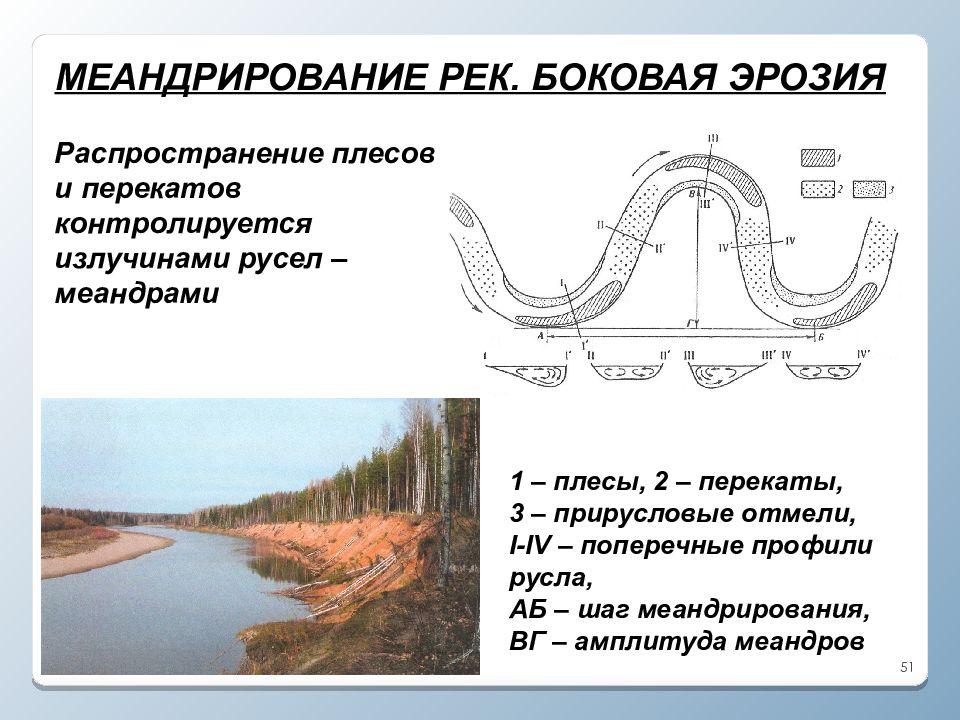

Слайд 51: МЕАНДРИРОВАНИЕ РЕК. БОКОВАЯ ЭРОЗИЯ

1 – плесы, 2 – перекаты, 3 – прирусловые отмели, I - IV – поперечные профили русла, АБ – шаг меандрирования, ВГ – амплитуда меандров Распространение плесов и перекатов контролируется излучинами русел – меандрами 51

Изображение слайда

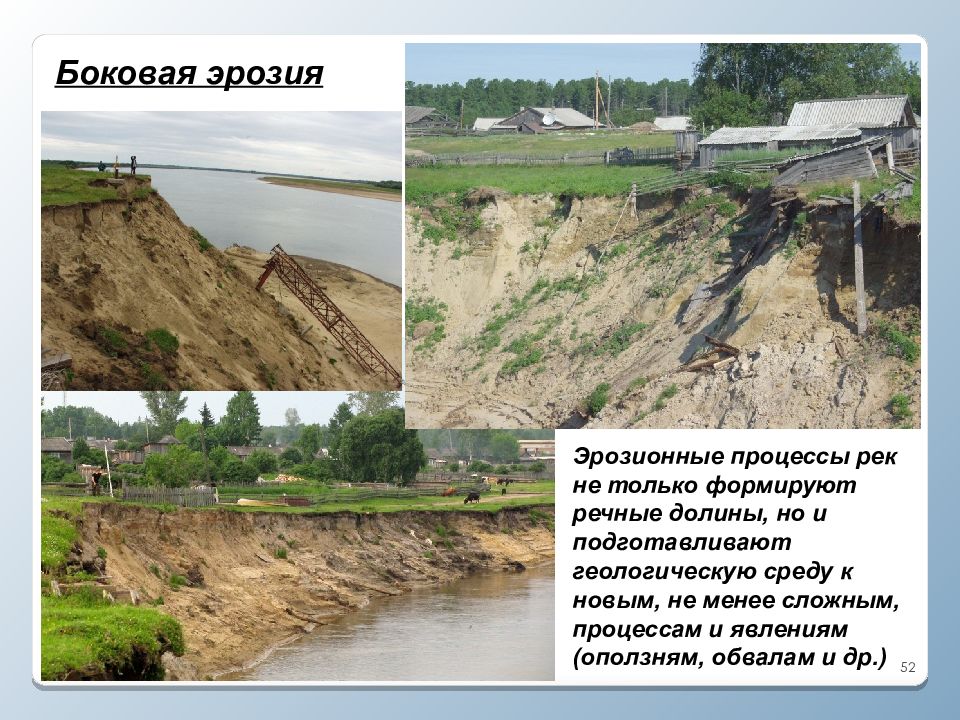

Слайд 52: Боковая эрозия

Эрозионные процессы рек не только формируют речные долины, но и подготавливают геологическую среду к новым, не менее сложным, процессам и явлениям (оползням, обвалам и др.) 52

Изображение слайда

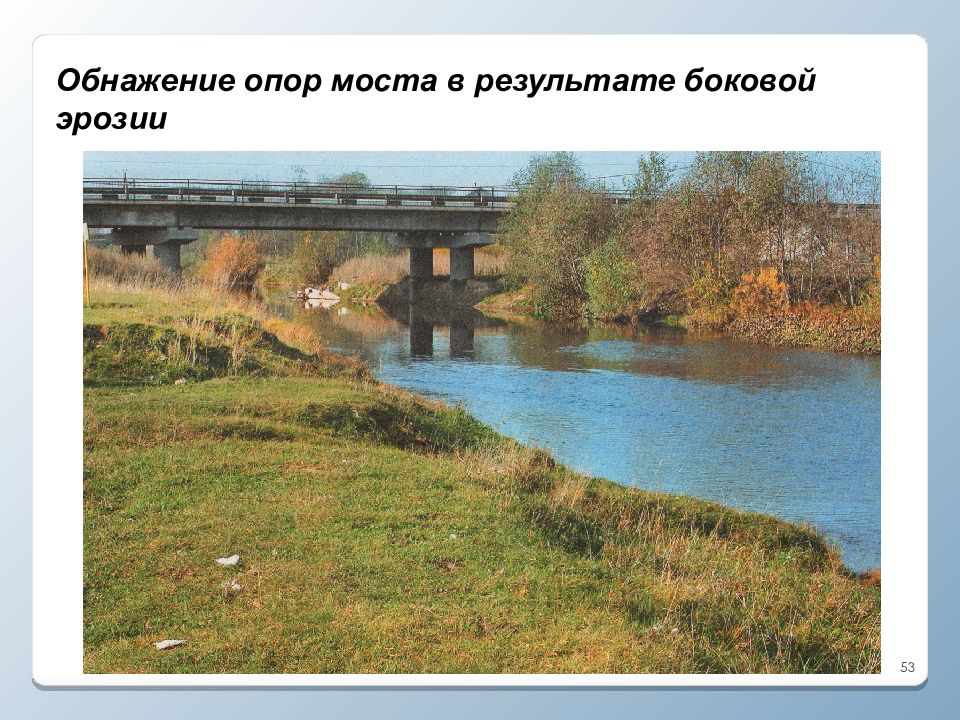

Слайд 53: Обнажение опор моста в результате боковой эрозии

53

Изображение слайда

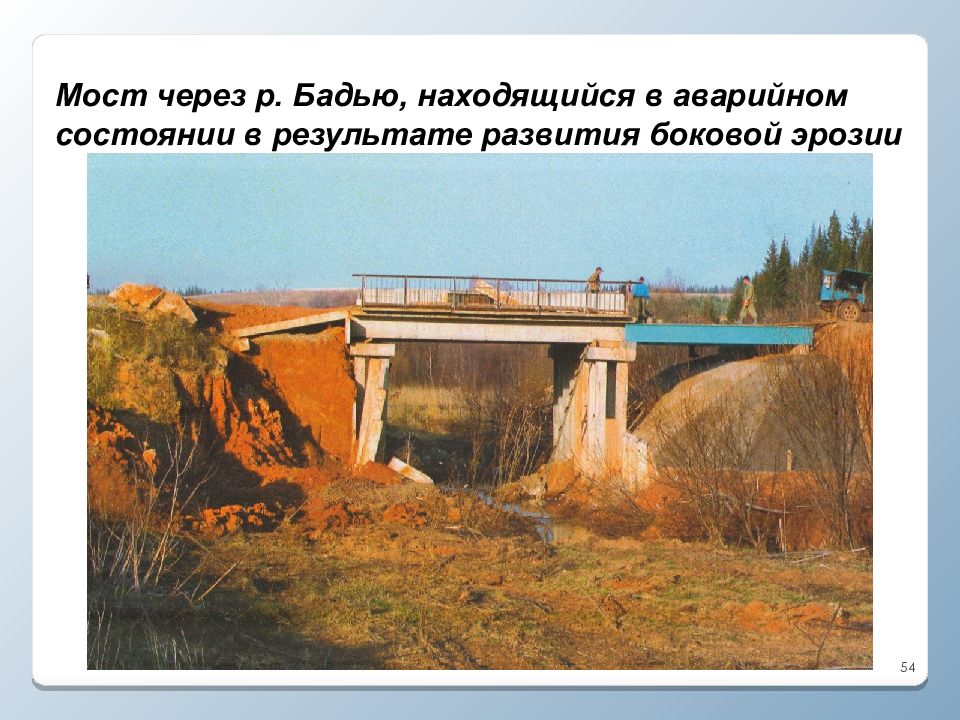

Слайд 54: Мост через р. Бадью, находящийся в аварийном состоянии в результате развития боковой эрозии

54

Изображение слайда

Слайд 55: Характеристика и оценка устойчивости русла и берегов Коэффициент, равный отношению среднего размера частиц в мм, слагающих берега и русло реки, к величине уклона реки (м/км) (В.М. Лохтин, 1878): К уст = d ср / I Коэффициент стабильности (Н.И. Маккавеев) К с = d ср / b×I где b – ширина русла, м

55

Характеристика и оценка устойчивости русла и берегов Коэффициент, равный отношению среднего размера частиц в мм, слагающих берега и русло реки, к величине

Изображение слайда

Слайд 56: Классификация участков рек по опасности русловых процессов (горизонтальных деформаций) и степени устойчивости русел

Степень опасности русловых процессов (характеристика устойчивости русел) Показатель опасности, баллы Показатель устойчивости Скорость размыва (намыва) берегов, м/год Максимально возможные размывы берегов, м/год Куст Кс Высокая (неустойчивые русла) 4 < 2 < 6 > 10 > 50 Повышенная (слабоустойчивые русла) 3 2-5 6-15 5-10 > 2 0 Умеренная (относительно устойчивые русла) 2 5-10 15-20 2-5 > 1 0 Слабая (устойчивые русла) 1 10-50 20-100 < 2 > 5 Отсутствие опасности (абсолютно устойчивые русла) 0 > 50 > 1 0 0 Размыва нет 56

Изображение слайда

Слайд 57: Противоэрозионная защита берегов рек Инженерная защита осуществляется не ради самого ограничения эрозионной деятельности рек, а в связи с необходимостью обеспечения безопасности жизнедеятельности в речных долинах и придолинных полосах Наиболее распространенный метод защиты берегов от размыва – создание различных берегоукрепительных сооружений Для регуляции руслового потока с целью изменения направления его течения устраивают разнообразные струенаправляющие сооружения

57

Противоэрозионная защита берегов рек Инженерная защита осуществляется не ради самого ограничения эрозионной деятельности рек, а в связи с необходимостью

Изображение слайда

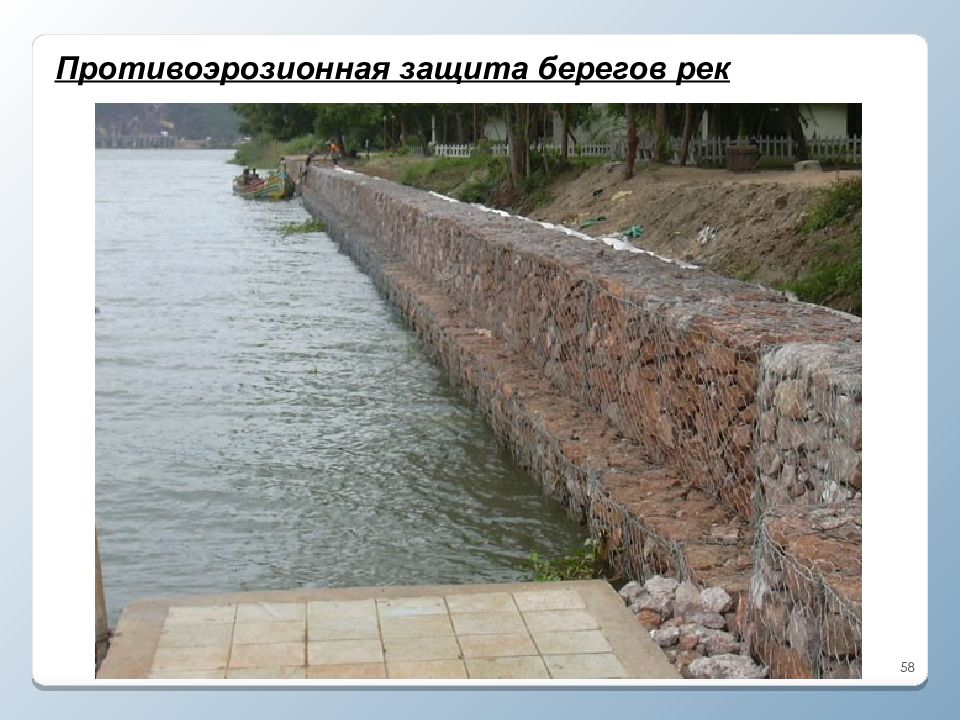

Слайд 58: Противоэрозионная защита берегов рек

58

Изображение слайда

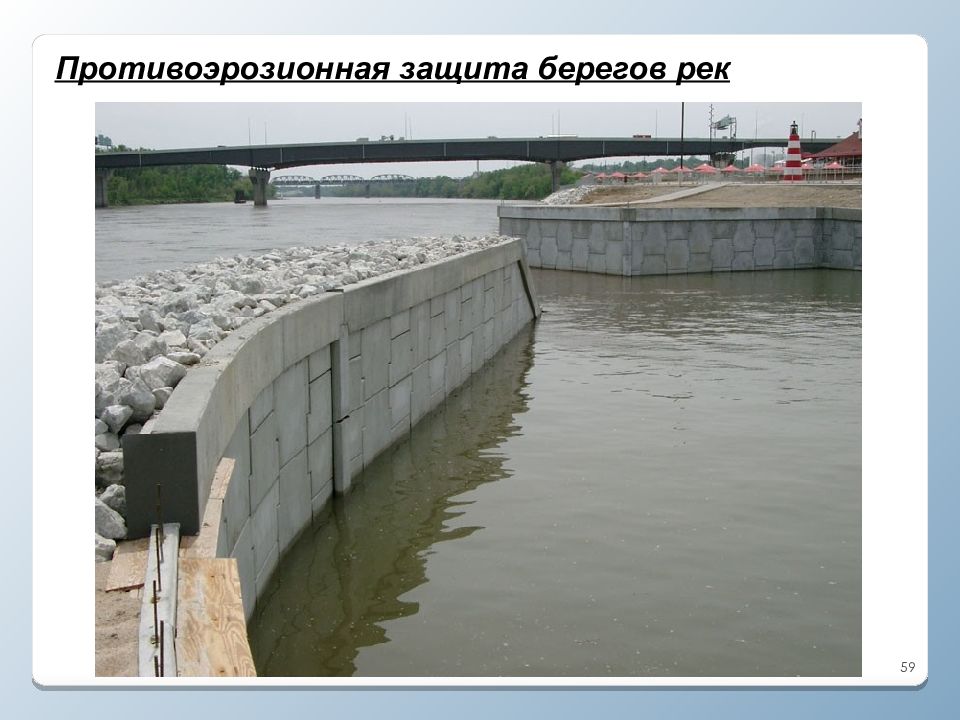

Слайд 59: Противоэрозионная защита берегов рек

59

Изображение слайда

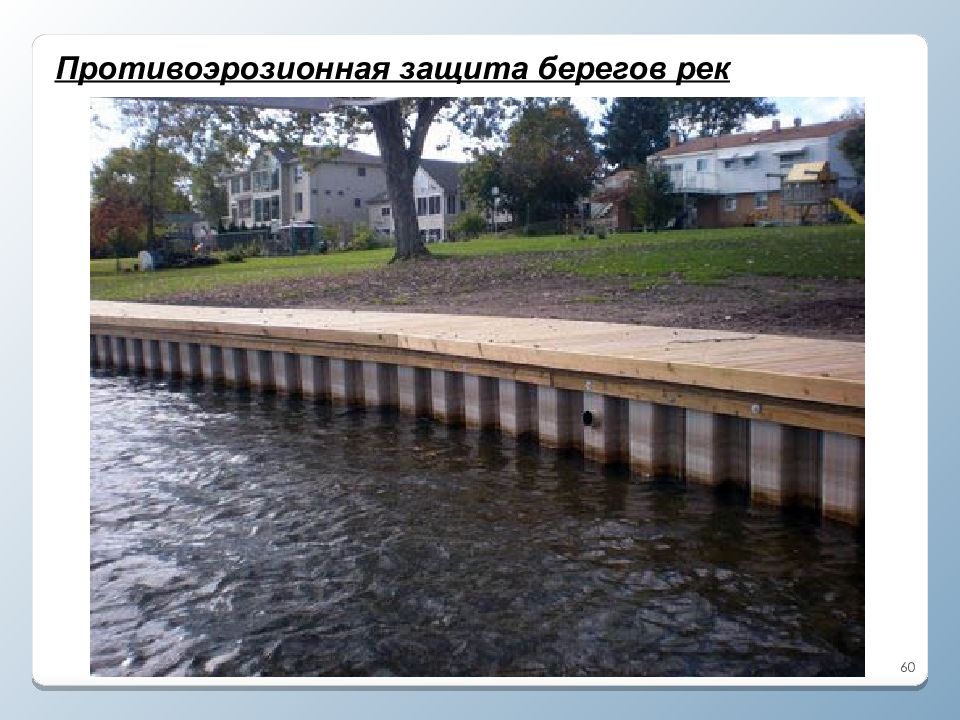

Слайд 60: Противоэрозионная защита берегов рек

60

Изображение слайда

Слайд 61: Противоэрозионная защита берегов рек

61

Изображение слайда

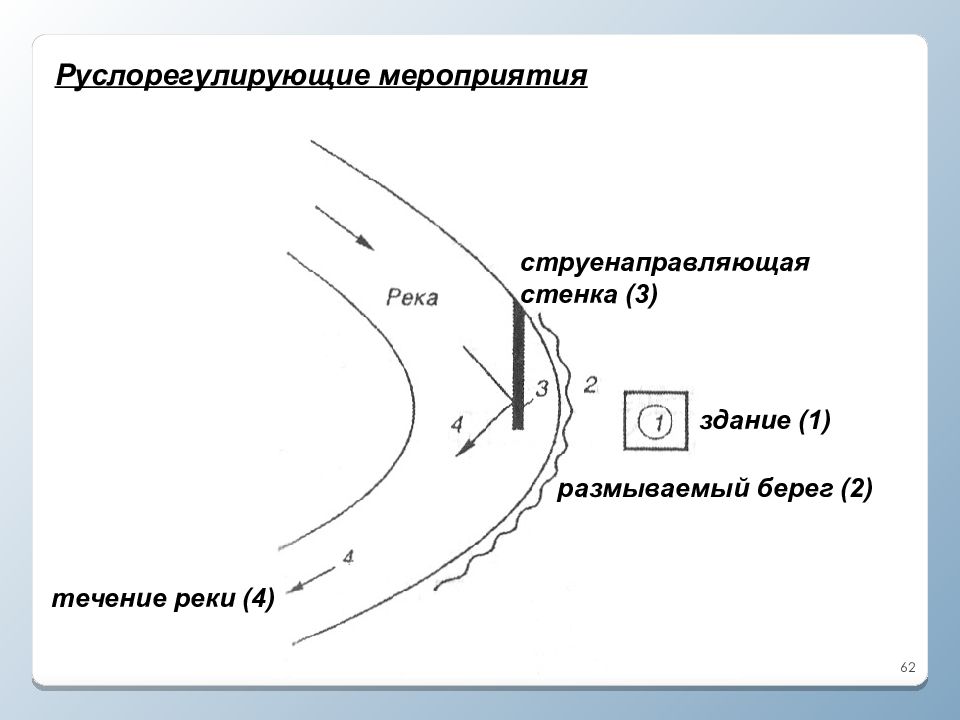

Слайд 62: Руслорегулирующие мероприятия

здание (1) размываемый берег (2) струенаправляющая стенка (3) течение реки (4) 62

Изображение слайда

Последний слайд презентации: ЭРОЗИОННЫЕ ПРОЦЕССЫ: Руслорегулирующие мероприятия

63

Изображение слайда
