Выполнил студент СПБ ГАСУ группы 1-НТТС-4 Бердников М.П.

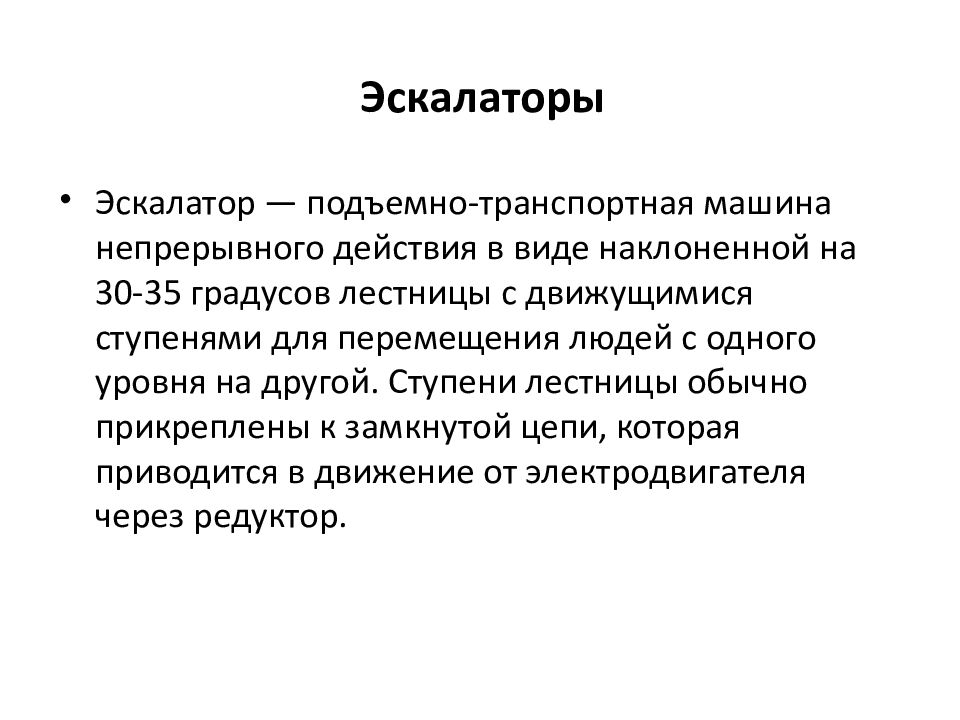

Эскалатор — подъемно-транспортная машина непрерывного действия в виде наклоненной на 30-35 градусов лестницы с движущимися ступенями для перемещения людей с одного уровня на другой. Ступени лестницы обычно прикреплены к замкнутой цепи, которая приводится в движение от электродвигателя через редуктор. Эскалаторы

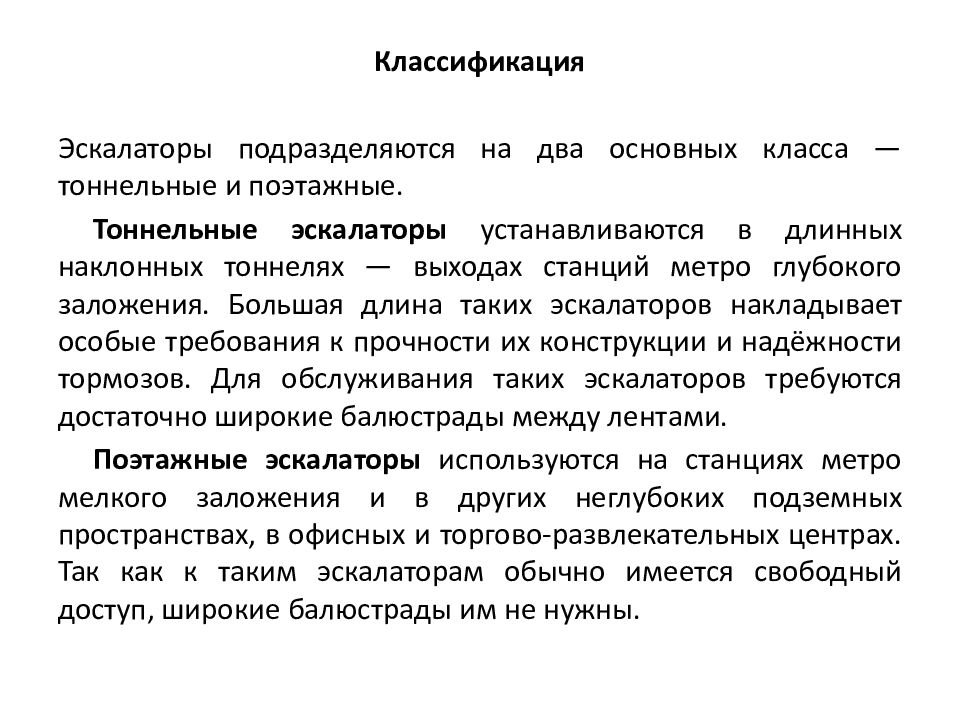

Классификация Эскалаторы подразделяются на два основных класса — тоннельные и поэтажные. Тоннельные эскалаторы устанавливаются в длинных наклонных тоннелях — выходах станций метро глубокого заложения. Большая длина таких эскалаторов накладывает особые требования к прочности их конструкции и надёжности тормозов. Для обслуживания таких эскалаторов требуются достаточно широкие балюстрады между лентами. Поэтажные эскалаторы используются на станциях метро мелкого заложения и в других неглубоких подземных пространствах, в офисных и торгово-развлекательных центрах. Так как к таким эскалаторам обычно имеется свободный доступ, широкие балюстрады им не нужны.

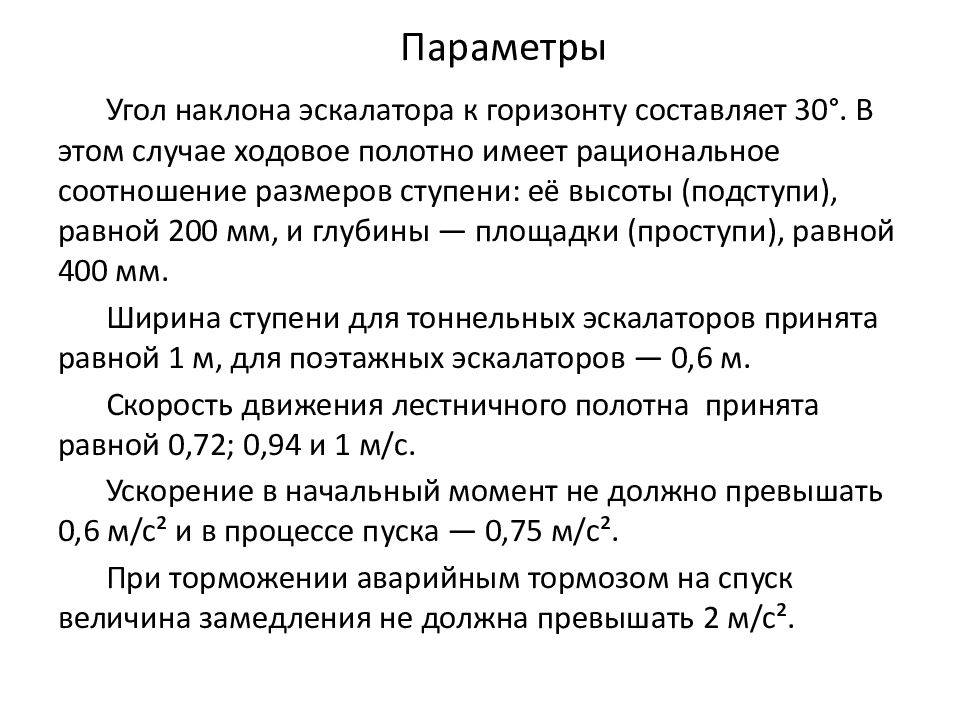

Параметры Угол наклона эскалатора к горизонту составляет 30°. В этом случае ходовое полотно имеет рациональное соотношение размеров ступени: её высоты (подступи), равной 200 мм, и глубины — площадки (проступи), равной 400 мм. Ширина ступени для тоннельных эскалаторов принята равной 1 м, для поэтажных эскалаторов — 0,6 м. Скорость движения лестничного полотна принята равной 0,72; 0,94 и 1 м/с. Ускорение в начальный момент не должно превышать 0,6 м/с² и в процессе пуска — 0,75 м/с². При торможении аварийным тормозом на спуск величина замедления не должна превышать 2 м/с².

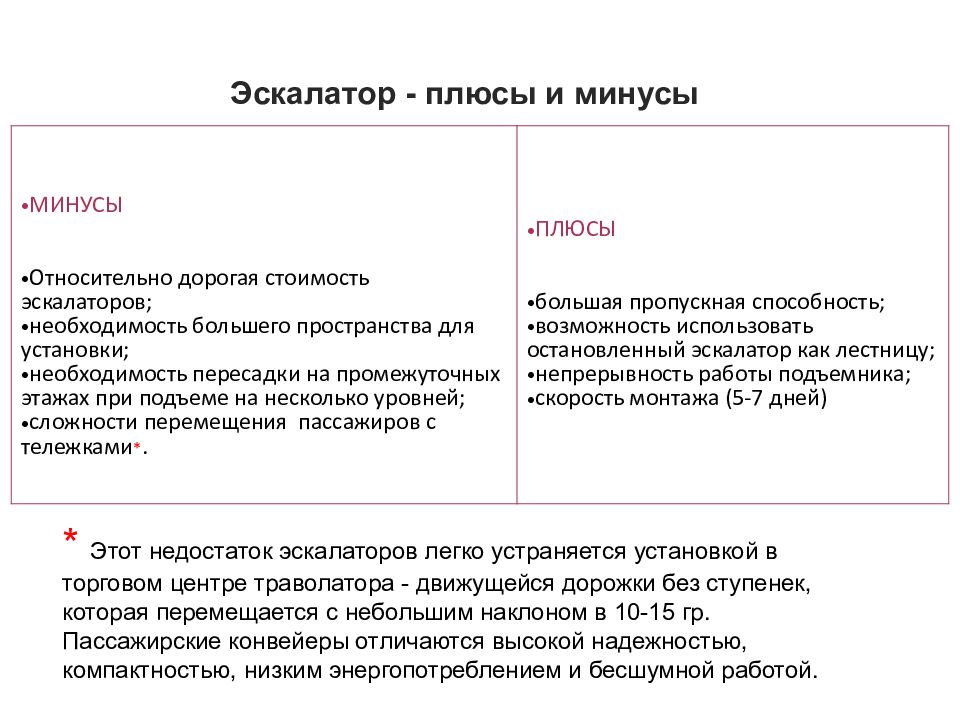

МИНУСЫ Относительно дорогая стоимость эскалаторов; необходимость большего пространства для установки; необходимость пересадки на промежуточных этажах при подъеме на несколько уровней; сложности перемещения пассажиров с тележками *. ПЛЮСЫ большая пропускная способность; возможность использовать остановленный эскалатор как лестницу; непрерывность работы подъемника; скорость монтажа (5-7 дней) Эскалатор - плюсы и минусы * Этот недостаток эскалаторов легко устраняется установкой в торговом центре траволатора - движущейся дорожки без ступенек, которая перемещается с небольшим наклоном в 10-15 гр. Пассажирские конвейеры отличаются высокой надежностью, компактностью, низким энергопотреблением и бесшумной работой.
1 - нижняя входная площадка; 2 - гребенка; 3 - нижняя опора поручневого устройства; 4 -поручень; 5 - ступень; 6 - бегунок цепи и ступени; 7 - цепь ступеней; 8 - натяжное устройство поручня; 9- тормозные магниты; 10 - приводной механизм поручня; 11 - верхняя опора поручневого устройства; 12- верхняя входная площадка; 13 - приводной электродвигатель; 14 - пускатель электродвигателя; 15 -регулятор скорости; 16 - тяговая цепь; 17 - главный вал; 18 - ступени, движущиеся обратно; 19 -металлоконструкция; 20 - натяжная каретка.
