Цель лекции – изучение основных принципов водоотведения поселений. Задачи лекции состоят в изучении: Назначения водоотведения; Видов и характеристик сточных вод; Классификации систем водоотведения поселений; Схем систем водоотведения поселений.

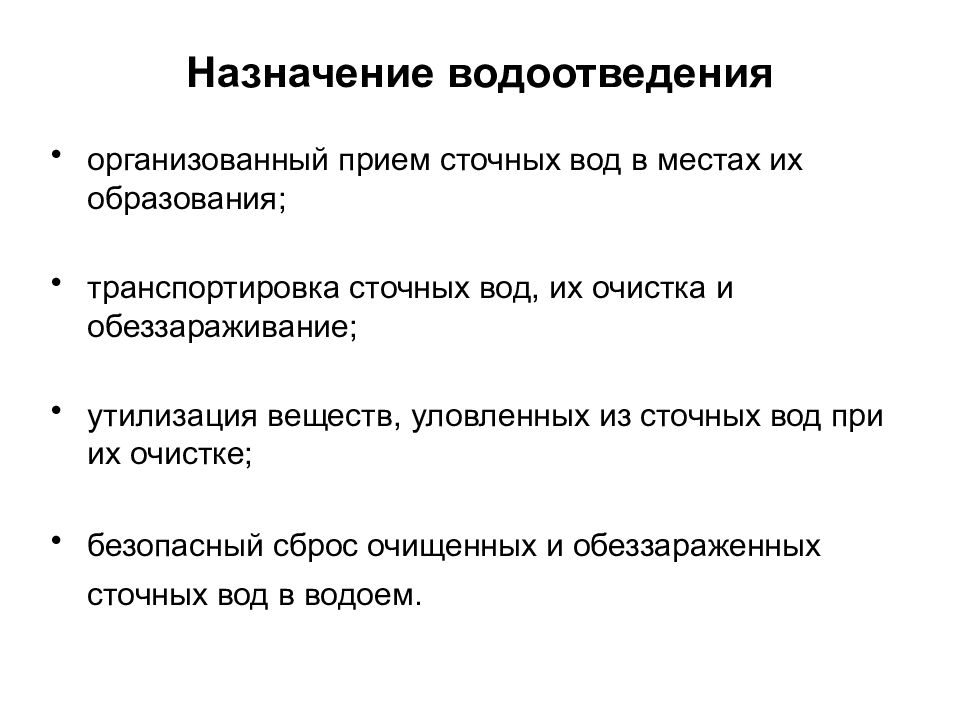

организованный прием сточных вод в местах их образования; транспортировка сточных вод, их очистка и обеззараживание; утилизация веществ, уловленных из сточных вод при их очистке; безопасный сброс очищенных и обеззараженных сточных вод в водоем.

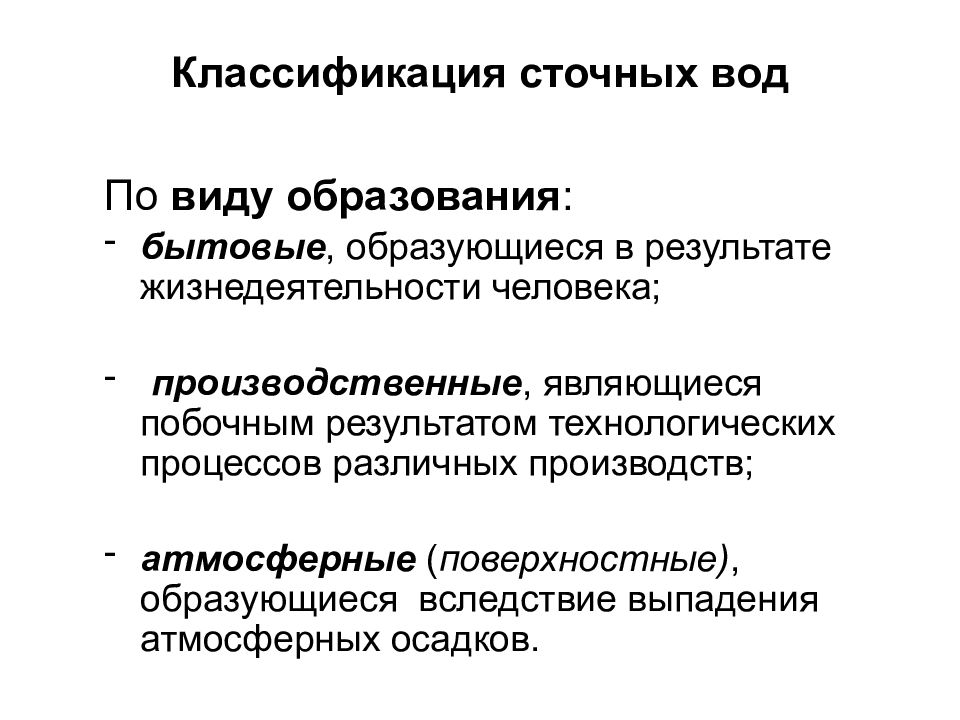

По виду образования : бытовые, образующиеся в результате жизнедеятельности человека; производственные, являющиеся побочным результатом технологических процессов различных производств; атмосферные ( поверхностные), образующиеся вследствие выпадения атмосферных осадков.
Основным видом водоотведения поселений является сплавной, при котором сточные воды от приемников сточных вод ( санитарных приборов, дождеприемников, водопотребляющих технологических установок ) транспортируются по специальным коммуникациям ( коллекторам ) на очистные сооружения, где происходит очистка сточных вод и их обеззараживание. После этого очищенные и обеззараженные сточные воды выпускаются в водоем.

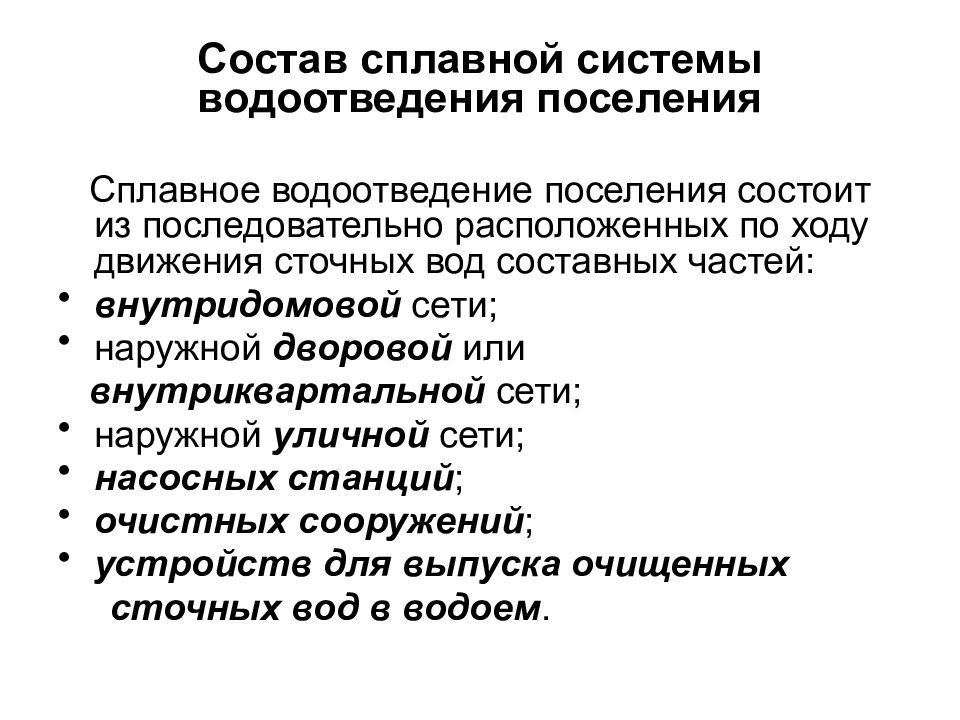

Сплавное водоотведение поселения состоит из последовательно расположенных по ходу движения сточных вод составных частей: внутридомовой сети; наружной дворовой или внутриквартальной сети; наружной уличной сети; насосных станций ; очистных сооружений ; устройств для выпуска очищенных сточных вод в водоем.

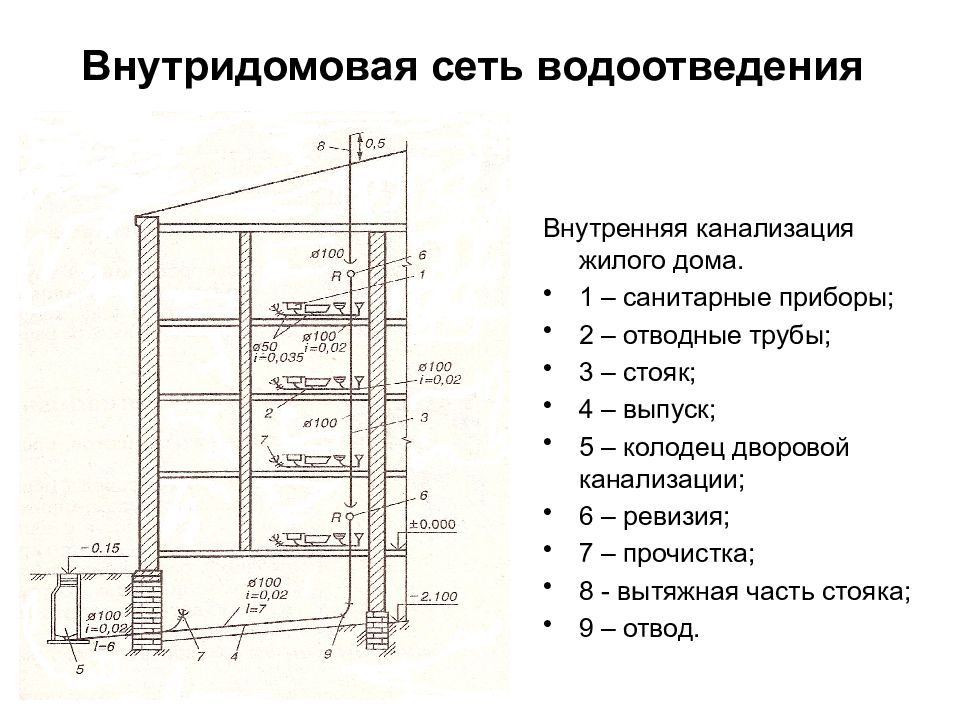

Внутренняя канализация жилого дома. 1 – санитарные приборы; 2 – отводные трубы; 3 – стояк; 4 – выпуск; 5 – колодец дворовой канализации; 6 – ревизия; 7 – прочистка; 8 - вытяжная часть стояка; 9 – отвод.

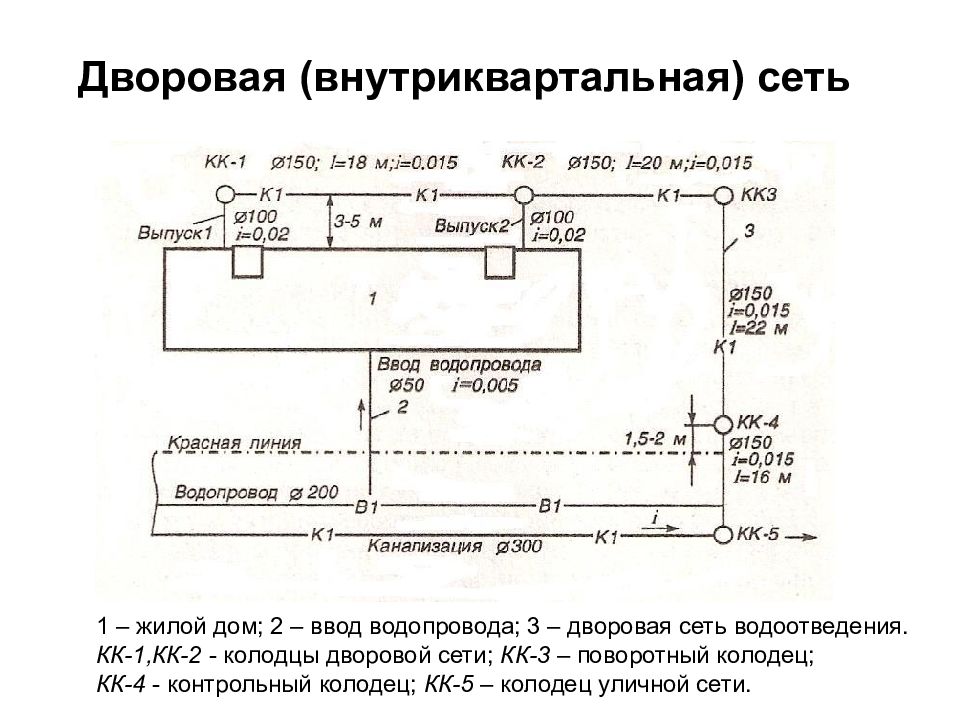

1 – жилой дом; 2 – ввод водопровода; 3 – дворовая сеть водоотведения. КК-1,КК-2 - колодцы дворовой сети; КК-3 – поворотный колодец; КК-4 - контрольный колодец; КК-5 – колодец уличной сети.
Наружная уличная сеть, насосные станции, очистные сооружения и устройства для выпуска очищенных вод в водоем образуют систему водоотведения поселения. В зависимости от вида наружной сети водоотведения системы водоотведения подразделяются на: - общесплавные ; - полные раздельные ; - полураздельные ; - неполные раздельные ; - комбинированные.
1 – уличные коллекторы бытовой и дождевой сети; 2 – районные (бассейновые) коллекторы; 3 – главный городской коллектор; 4 – напорный районный коллектор; 5 – аварийный выпуск; 6 – напорный коллектор от главной насосной станции к очистным сооружениям; 7 – устройство для выпуска очищенных сточных вод; 8 – водоразделы. ПП – промышленное предприятие; РНС – районная насосная станция; ГНС – главная насосная станция; ОС – очистные сооружения.
1 – уличные коллекторы бытовой сети; 2 – районные (бассейновые) коллекторы бытовой сети; 3 – главный городской коллектор бытовой сети; 4 – выпуск атмосферных сточных вод в водоем; 5 – аварийный выпуск бытовых сточных вод; 6 – напорный коллектор от главной насосной станции к очистным сооружениям; 7 – устройство для выпуска очищенных сточных вод; 8 – водоразделы; 9 – уличные коллекторы дождевых сточных вод; 10 - районные коллекторы дождевых сточных вод.
1 – уличные коллекторы бытовой сети; 2 – районные (бассейновые) коллекторы бытовой сети; 3 – главный городской коллектор бытовой сети; 4 – выпуск очищенных атмосферных сточных вод в водоем; 5 – аварийный выпуск бытовых сточных вод; 6 – напорный коллектор от главной насосной станции к очистным сооружениям; 7 – устройство для выпуска очищенных сточных вод; 8 – водоразделы; 9 – уличные коллекторы дождевых сточных вод; 10 - районные коллекторы дождевых сточных вод; 11 – ливнепропускные колодцы.
1 – уличные коллекторы бытовой сети; 2 – районные (бассейновые) коллекторы бытовой сети; 3 – главный городской коллектор бытовой сети; 4 – районный напорный коллектор бытовых сточных вод; 5 – аварийный выпуск бытовых сточных вод; 6 – напорный коллектор от главной насосной станции к очистным сооружениям; 7 – устройство для выпуска очищенных сточных вод; 8 – водоразделы; 9 – уличные коллекторы дождевых сточных вод; 10 - районные коллекторы дождевых сточных вод; 11 – выпуск очищенных дождевых сточных вод; 12 – установки очистки дождевых сточных вод.

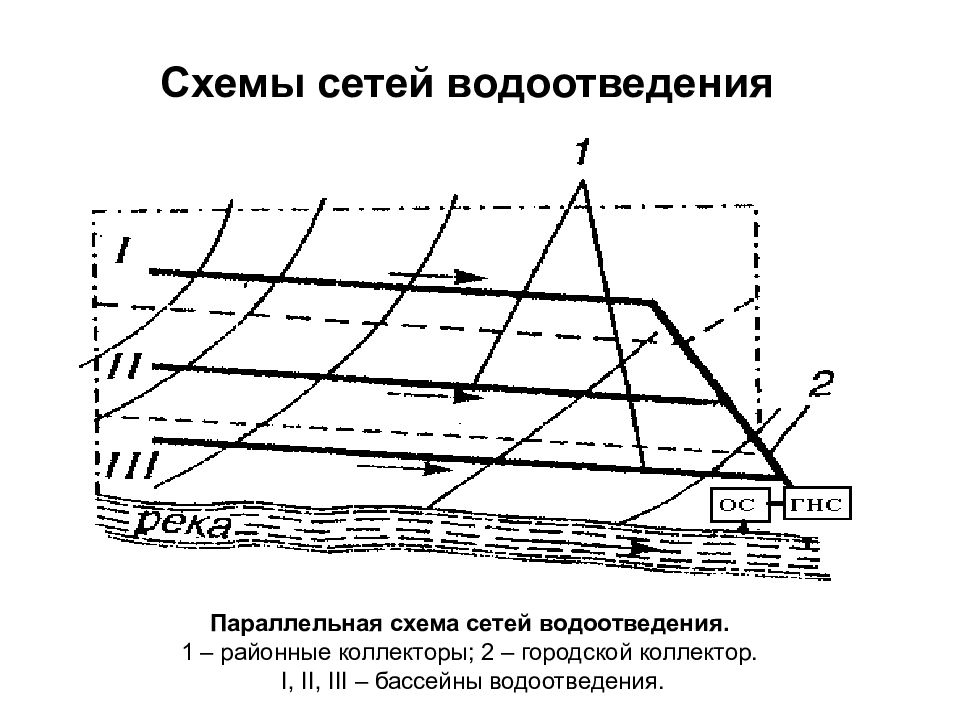

Параллельная схема сетей водоотведения. 1 – районные коллекторы; 2 – городской коллектор. I, II, III – бассейны водоотведения.

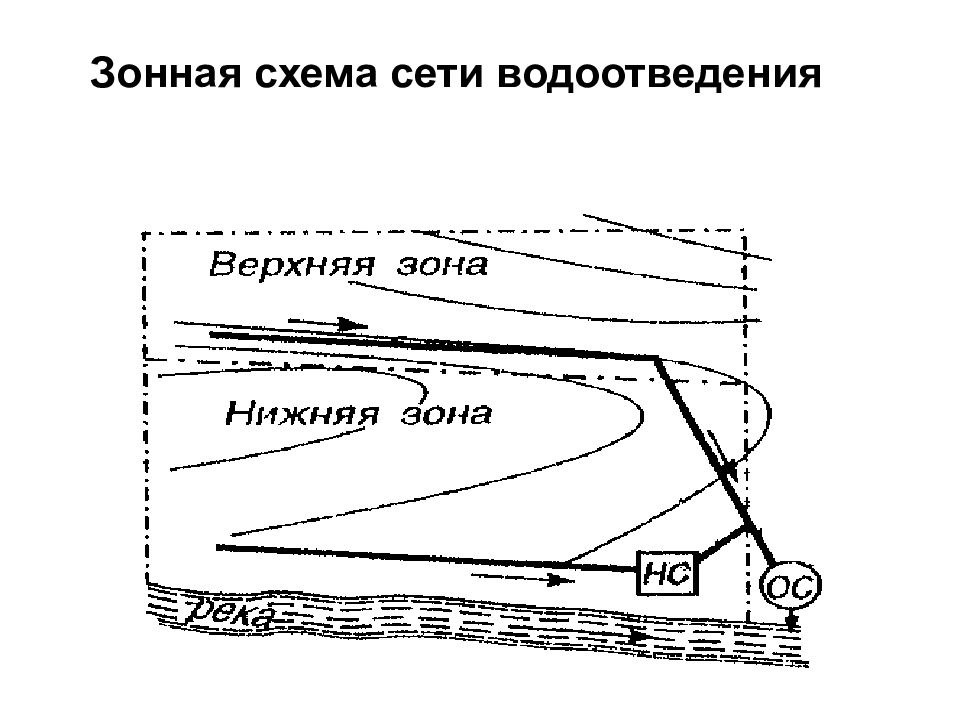

I, II, III, IV, V – районы водоотведения.
Объемлющая трассировка уличных сетей водоотведения

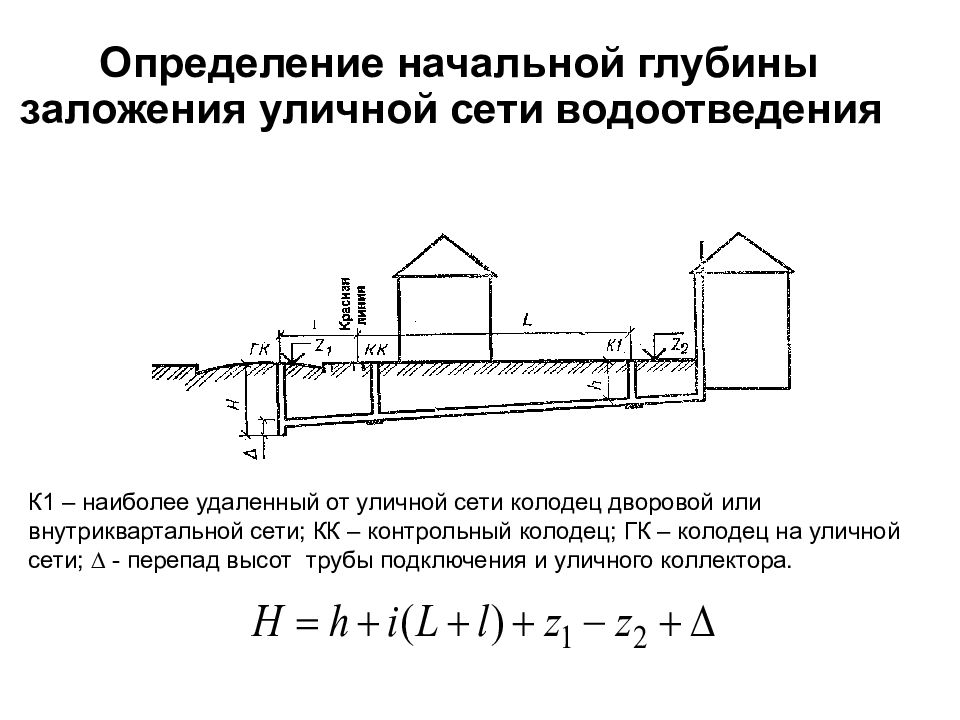

К1 – наиболее удаленный от уличной сети колодец дворовой или внутриквартальной сети; КК – контрольный колодец; ГК – колодец на уличной сети; ∆ - перепад высот трубы подключения и уличного коллектора.

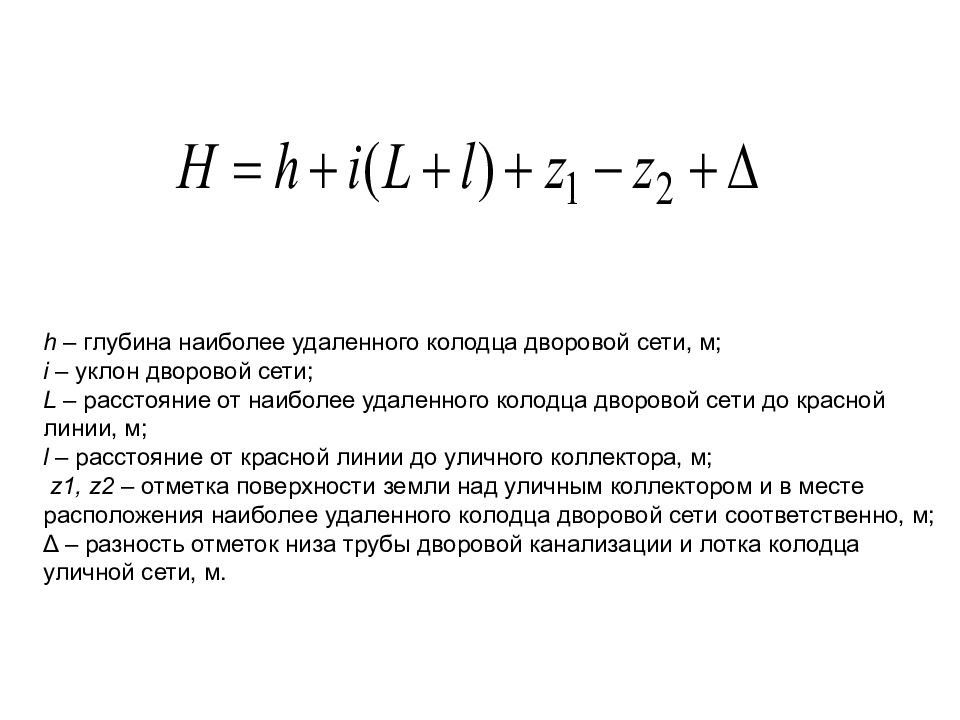

h – глубина наиболее удаленного колодца дворовой сети, м; i – уклон дворовой сети; L – расстояние от наиболее удаленного колодца дворовой сети до красной линии, м; l – расстояние от красной линии до уличного коллектора, м; z 1, z 2 – отметка поверхности земли над уличным коллектором и в месте расположения наиболее удаленного колодца дворовой сети соответственно, м; Δ – разность отметок низа трубы дворовой канализации и лотка колодца уличной сети, м.
Э – электрические кабели; Т – телефонный кабель; Г – газопровод; В - водопровод; ВС – водосточные сети; Д – дождеприемник; КТ - кабели контактной сети; К – сети водоотведения.
Рекомендуемое значение скорости самоочищения зависит от диаметра трубы и составляет от 0,7 до 1,5 м/с. Меньшее значение соответствует диаметру 150 мм, а максимальное – 1500 мм и более. Для обеспечения в трубопроводах скоростей самоочищения трубы необходимо прокладывать с уклоном, не менее 0,008 для труб диаметром 150 мм и не менее 0,007 для труб диаметром 200 мм. Наименьшие диаметры труб самотечных сетей принимаются: - для уличной сети – 200 мм., для небольших населенных пунктов - 150 мм.; - для внутриквартальной сети бытовой канализации – 150 мм.; для дождевой и общесплавной уличной сети – 250 мм., внутриквартальной – 200 мм. Наименьшая глубина заложения труб принимается по условиям предотвращения: - разрушения трубы от внешних нагрузок - не менее 0,7 м от поверхности земли до верха трубы; -замерзания сточных вод – низ трубы не выше чем на 0,3 м отметки проникновения в грунт нулевой температуры (глубины промерзания грунта). Наибольшая глубина заложения уличных труб зависит от их материала и вида грунта и находится в пределах от 4 до 8 метров.

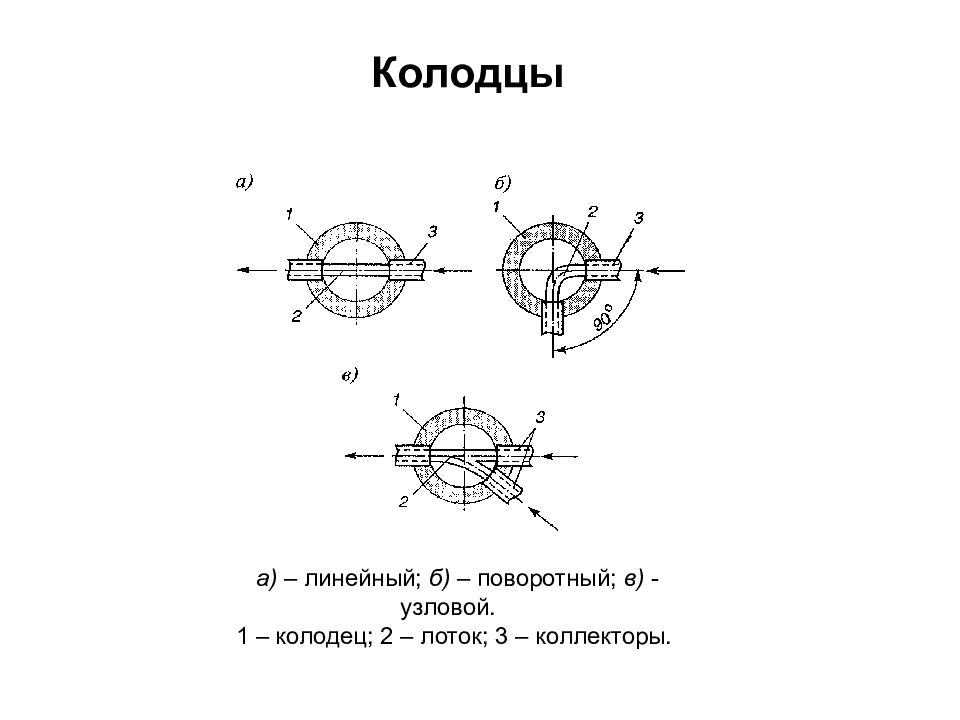

а) – линейный; б) – поворотный; в) - узловой. 1 – колодец; 2 – лоток; 3 – коллекторы.
Схема дюкера. 1 – входная (верхняя) камера; 2 – выходная (нижняя) камера; 3 - аварийный выпуск.
1 – самотечный трубопровод; 2 – приемная камера станции; 3 – решетки; 4 – фекальные насосы; 5 – напорный трубопровод. Вокруг сооружений насосных станций предусматривается санитарно-защитная зона (СЗЗ). Ее размеры назначаются в пределах от 15 до 30 м.
Схема дождеприемника. 1 – дождеприемная решетка; 2 - водоотводящая труба; 3 – лоток; 4 – песчаная подушка; 5 – основание.

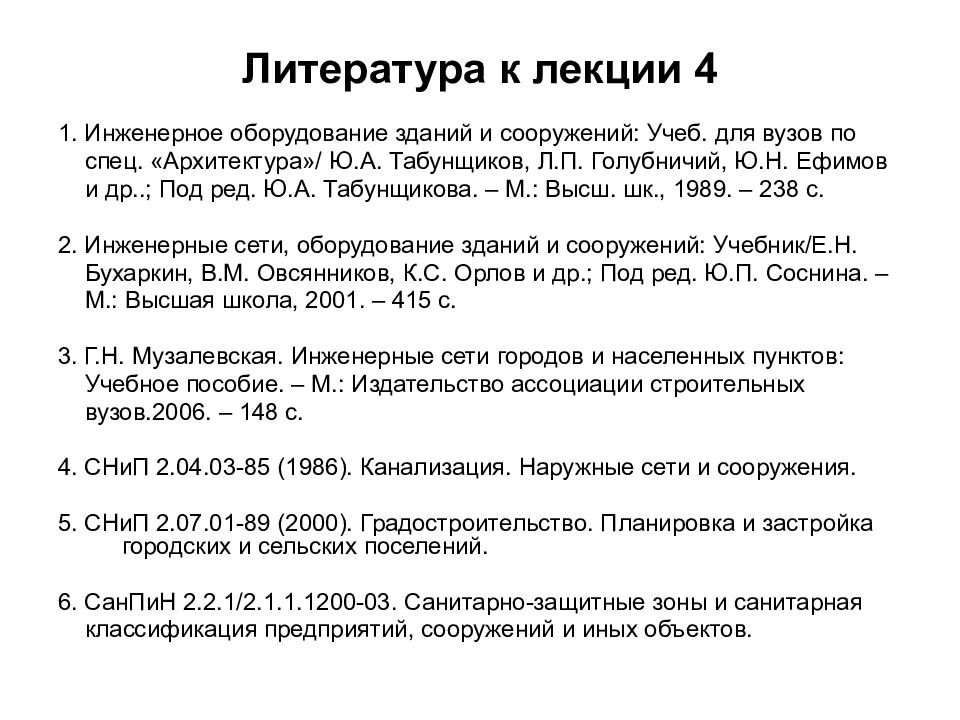

1. Инженерное оборудование зданий и сооружений: Учеб. для вузов по спец. «Архитектура»/ Ю.А. Табунщиков, Л.П. Голубничий, Ю.Н. Ефимов и др..; Под ред. Ю.А. Табунщикова. – М.: Высш. шк., 1989. – 238 с. 2. Инженерные сети, оборудование зданий и сооружений: Учебник/Е.Н. Бухаркин, В.М. Овсянников, К.С. Орлов и др.; Под ред. Ю.П. Соснина. – М.: Высшая школа, 2001. – 415 с. 3. Г.Н. Музалевская. Инженерные сети городов и населенных пунктов: Учебное пособие. – М.: Издательство ассоциации строительных вузов.2006. – 148 с. 4. СНиП 2.04.03-85 (1986). Канализация. Наружные сети и сооружения. 5. СНиП 2.07.01-89 (2000). Градостроительство. Планировка и застройка городских и сельских поселений. 6. СанПиН 2.2.1/2.1.1.1200-03. Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов.
