Этапы строительства космодрома «Восточный» и перспективы его развития
1 космодром «Восточный» Космодром Плесецк Широта 62 Долгота 40 Космодром «Восточный» Широта 51 Долгота 128 Космодром Байконур Широта 46 Долгота 63 Основные характеристики: Общая площадь – 1035км² Автомобильные дороги - 97,3 км Ж/Д пути - 98,6 км Указ Президента Российской Федерации от 06 ноября 2007г. № 1473 « О космодроме «Восточный»
2 Основные принципы и подходы определения облика космодрома «Восточный» Гарантированное проведение независимой космической деятельности и приоритетных задач национальной безопасности со своей территории Возможность запуска КА по всему спектру задач, востребованных на мировом рынке Реализация амбициозных космических проектов – изучение и освоение ближнего и дальнего космоса Кадровый потенциал для высокотехнологичных областей промышленности Инвестиционная привлекательность, развитие и укрепление Дальневосточного региона

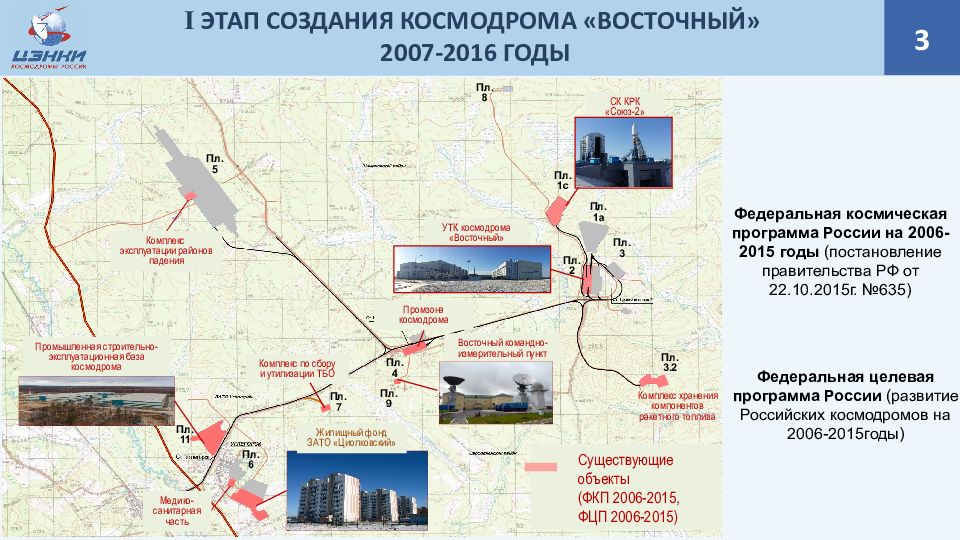

3 I этап создания космодрома «Восточный» 2007-2016 годы Пл. 8 Пл. 1с Пл. 2 Пл. 9 Пл. 4 Пл. 6 Пл. 11 Пл. 3.2 Пл. 5 Пл. 7 Комплекс по сбору и утилизации ТБО Промзона космодрома Восточный командно-измерительный пункт Промышленная строительно-эксплуатационная база космодрома УТК космодрома «Восточный» Комплекс эксплуатации районов падения Медико-санитарная часть СК КРК «Союз-2» Пл. 1а Пл. 3 Существующие объекты (ФКП 2006-2015, ФЦП 2006-2015) Федеральная космическая программа России на 2006-2015 годы (постановление правительства РФ от 22.10.2015г. №635) Федеральная целевая программа России (развитие Российских космодромов на 2006-2015годы) Комплекс хранения компонентов ракетного топлива Жилищный фонд ЗАТО «Циолковский»
4 Стартовый комплекс КРК «Союз-2»

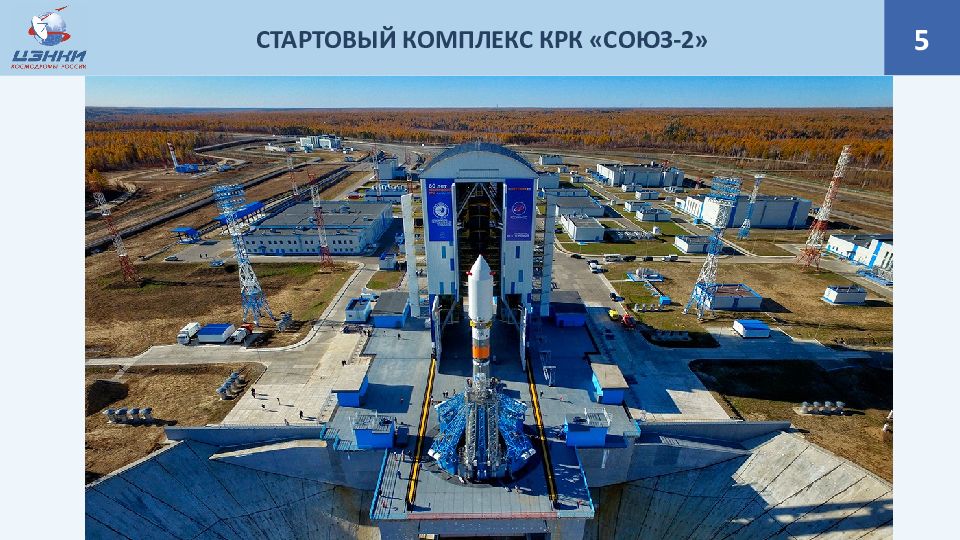

5 Стартовый комплекс КРК «Союз-2»
6 Технический комплекс КРК «Союз-2» МИК РН, РКН «Союз-2 » Склад блоков РН «Союз-2» Энергоблок МИК КА, РБ и КГЧ Заправочно- нейтрализационная станция Трансбордерная галерея
7 Технический комплекс КРК «Союз-2» МИК РН, РКН Трансбордерная галерея МИК КА, РБ и КГЧ Заправочно- нейтрализационная станция Склад блоков Энергоблок
8 Летные испытания КРК «Союз-2» Стартовый комплекс КРК «Союз-2» Восточный командно-измерительный пункт Унифицированный технический комплекс КА «Метеор 2-1 » Начало летных испытаний КРК «Союз-2» 2016 2018 2019 2015 «Союз-2.1а» РБ «Фрегат» БВ «Волга» Федеральная космическая программа России на 2006-2015 годы Федеральная целевая программа «Развитие российских космодромов» на период 2006-2015 годов Летные испытания Завершение создания комплекса РБ «Фрегат », дооснащение, ЗНС, технического комплекса космических аппаратов КА « Канопус -В 3, 4» 2017 КА «Ломоносов» « Союз-2.1б» РБ «Фрегат» « Союз-2.1б» « Союз-2.1а» КА « Канопус -В 5, 6» РБ «Фрегат»
9 Ракеты-носители «Союз-2» и разгонные блоки Ракета-носитель «Союз-2» Разгонный блок «Фрегат» Разгонный блок «Волга»
10 модификации РКН «Союз-2» Ракеты-носители «Союз-2» этап 1а «Союз-2» этап 1б «Союз-2» этап 1в «Союз-2» этап 1а с ПКК Масса ПГ (Н=200км, i = 5 1,6 ), т 6,9 8,15 2,8 до 7,2 Стартовая масса РКН, т 306 ÷ 31 0 306÷311 157,7 – 160,7 307 - 312
11 Комплекс хранения компонентов ракетного топлива Пл. 8 Пл. 1а Пл. 2 Пл. 9 Пл. 4 Пл. 6 Пл. 11 Пл. 3.2 Пл. 5 Пл. 7 Комплекс по сбору и утилизации ТБО Промзона космодрома Восточный командно-измерительный пункт Промышленная строительно-эксплуатационная база космодрома УТК космодрома «Восточный» Комплекс эксплуатации районов падения Медико-санитарная часть СК КРК тяжёлого класса Кислородно-азотный завод Аэродромный комплекс Пл. 1с СК КРК «Союз-2» Главный метеорологический комплекс Существующие Объекты (ФКП 2006-2015, ФЦП 2006-2015) Объекты ФЦП (2017-2025) II этап создания космодрома «Восточный» 2016-2025 Указ Президента Российской Федерации от 19 мая 2016г. № 235 «О внесении изменений в Указ Президента Российской Федерации от 06 ноября 2007г. «О космодроме «Восточный» Федеральная целевая программа «Развитие Российских космодромов» на 2016-2025 годы в обеспечение космической деятельности Российской Федерации Жилищный фонд ЗАТО «Циолковский»

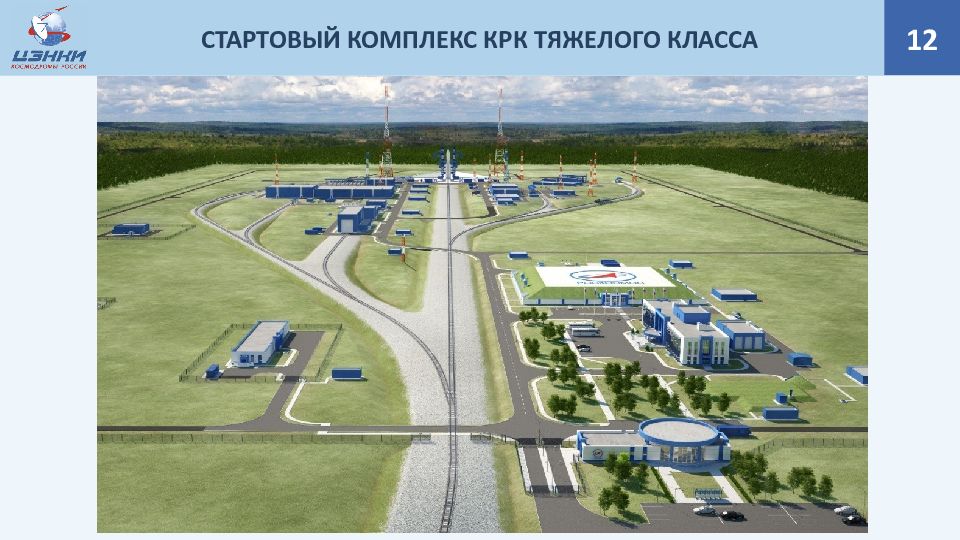

12 Стартовый комплекс КРК тяжелого класса
13 Модификации РКН «Ангара» Ракеты-носители «Ангара-А5» «Ангара-А5М» «Ангара-А5В» Масса ПГ (Н=200км, i = 5 1,6 ), т 24,5 27 37,5 Стартовая масса РКН, т 773 773 815
14 Стартовый комплекс КРК тяжелого класса Разработка конструкторской документации, изготовление и поставка оборудования ведется в соответствии с «Графиком сквозного планирования работ по созданию НКИ КРК «Амур», утвержденным генеральным директором ГК « Роскосмос » от 30.10.2018г. № 76-пл.

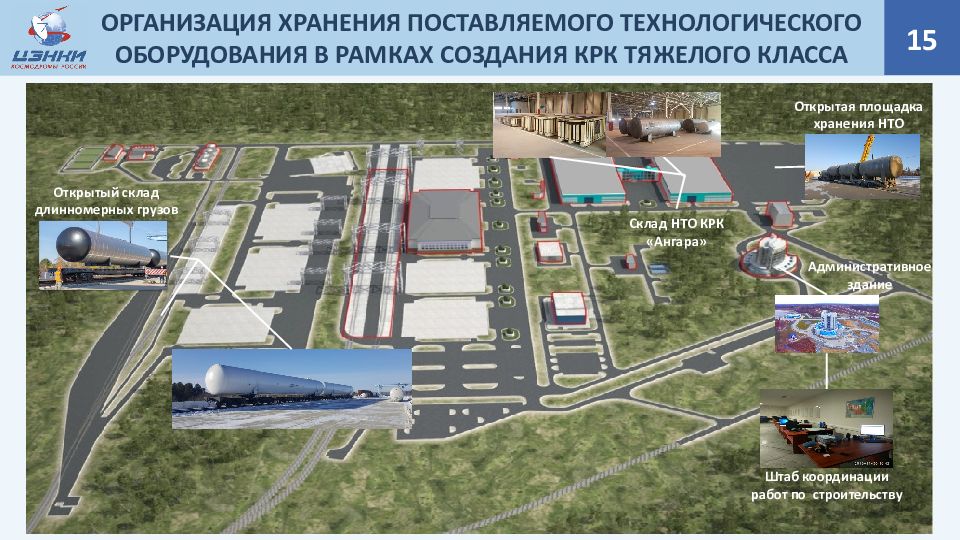

15 Организация хранения Поставляемого технологического оборудования в рамках создания крк тяжелого класса Открытый склад длинномерных грузов Склад НТО КРК «Ангара» О ткрытая площадка х ранения НТО Штаб координации работ по строительству Административное здание
16 III Этап развития космодрома «Восточный»
17 Схема универсального стартового комплекса и Универсального технического комплекса КРК сверхтяжелого класса Указ Президента Российской Федерации от 29 января 2018 г. № 32 «О создании космического ракетного комплекса сверхтяжелого класса» Перечень поручений Президента Российской Федерации от 28 июля 2018 г. № Пр-1353 (Разработать федеральную целевую программу по созданию космического ракетного комплекса сверхтяжелого класса) Распоряжение Госкорпорации « Роскосмос » от 15 ноября 2018 г. № РД-421-рсп О создании рабочей группы по разработке проектов федеральной целевой программы по созданию космического ракетного комплекса сверхтяжелого класса и ее концепции
18 рассматриваемые Варианты РкН СТК РКН ПАО «РКК «Энергия» ФГУП ЦНИИмаш / АО «РКЦ «Прогресс» АО «РКЦ «Прогресс» / МИТ РН «Энергия» 2028 г. 2030 г. 2028 г. 2030 г. 2028 г. 2030 г. Стартовая масса, т 2787 2927 3167 3281 3278 2360 Масса ПГ на НОО, т : Нπ/Нα= - 200/200 км, i≈51,7° 88 120 103 131 88 93 1 2 3 4 Анализ технико-экономических показателей вариантов КРК СТК показал, что наиболее предпочтительным для дальнейшей проработки являются вариант 1 и вариант 2. Вариант 2 СТК с шестью боковыми блоками ускорителя I ступени с наименьшими затратами наиболее полно обеспечивает выполнение требований ТТЗ и потребности в запусках в рамках лунной программы, КА специального назначения и КА для фундаментальных исследований дальнего космоса. С учетом накопленного опыта в нашей стране по эксплуатации РН предпочтительным является горизонтальная сборка РКН в МИК и ее горизонтальная транспортировка на стартовый комплекс.
4. Подготовка производства и техническое перевооружение предприятий 3. Создание и развитие наземной экспериментальной базы 2. Создание пилотируемого транспортного корабля (ПТК), лунного взлетно-посадочного комплекса (ЛВПК) и средств поддержки лунных миссий 1. Создание средств выведения сверхтяжелого класса (РН, РБ СТК, МОБ ДМ) 8. Создание объектов обеспечивающей инфраструктуры космодрома «Восточный» (жилье, энергоснабжение, телекоммуникация, дороги и т.п.) 7. Создание КСИСО, НКУ, систем навигационного обеспечения и связи, систем изучения Луны 6. Создание инфраструктуры ПТК и ЛВПК на космодроме «Восточный » 5. Создание объектов наземной космической инфраструктуры КРК СТК (СК, ТК, ССТ, ЗНС) 19 Планируемые мероприятия в рамках подпрограммы «Создание КРК СТК» Подпрограмма «Создание космического ракетного комплекса сверхтяжелого класса в период 2020 – 2030 годы » в рамках КДР 9. Управление и сопровождение реализации Программы
