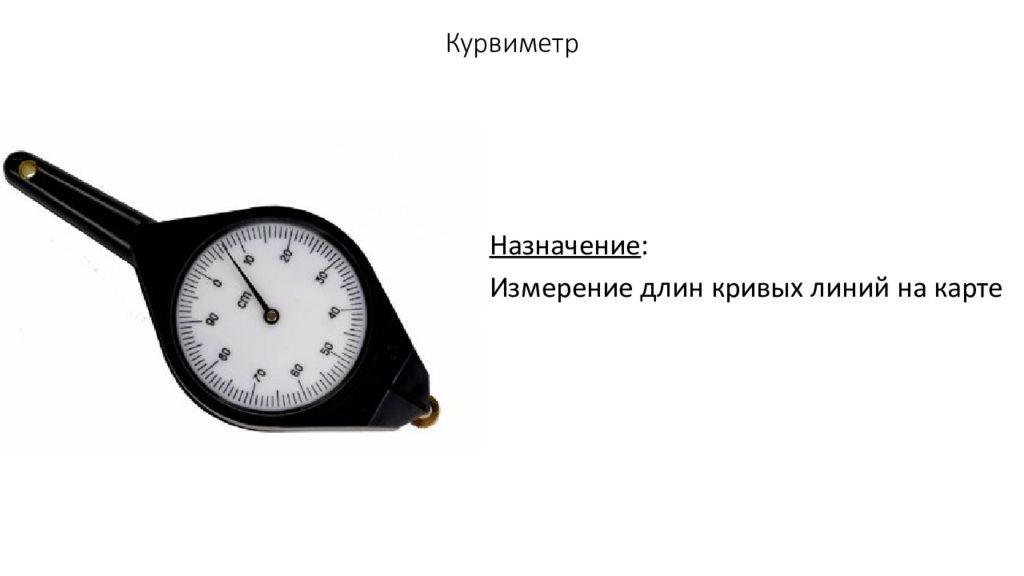

Курвиметр Назначение : Измерение длин кривых линий на карте
Планиметр Назначение : Измерение площади объектов на карте

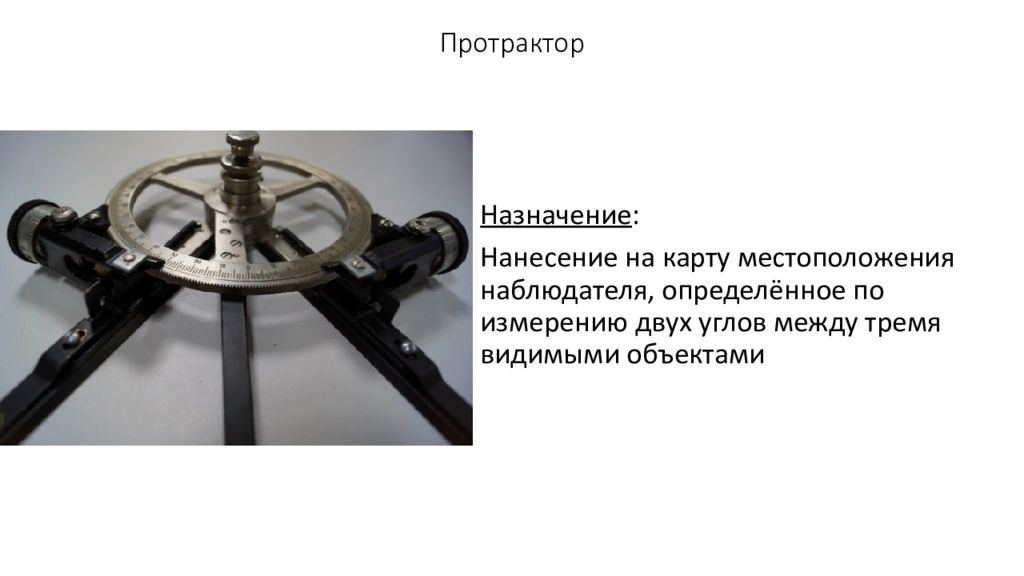

Протрактор Назначение : Нанесение на карту местоположения наблюдателя, определённое по измерению двух углов между тремя видимыми объектами
Конструктивные особенности : Компас с устройством для визирования Назначение : Измерение магнитного азимута направлений на местности

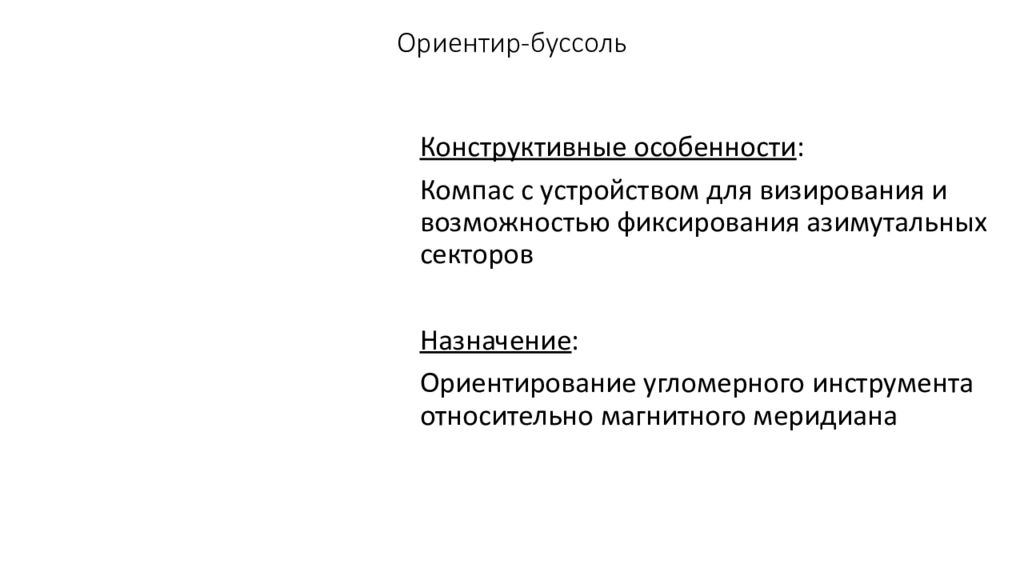

Конструктивные особенности : Компас с устройством для визирования и возможностью фиксирования азимутальных секторов Назначение : Ориентирование угломерного инструмента относительно магнитного меридиана

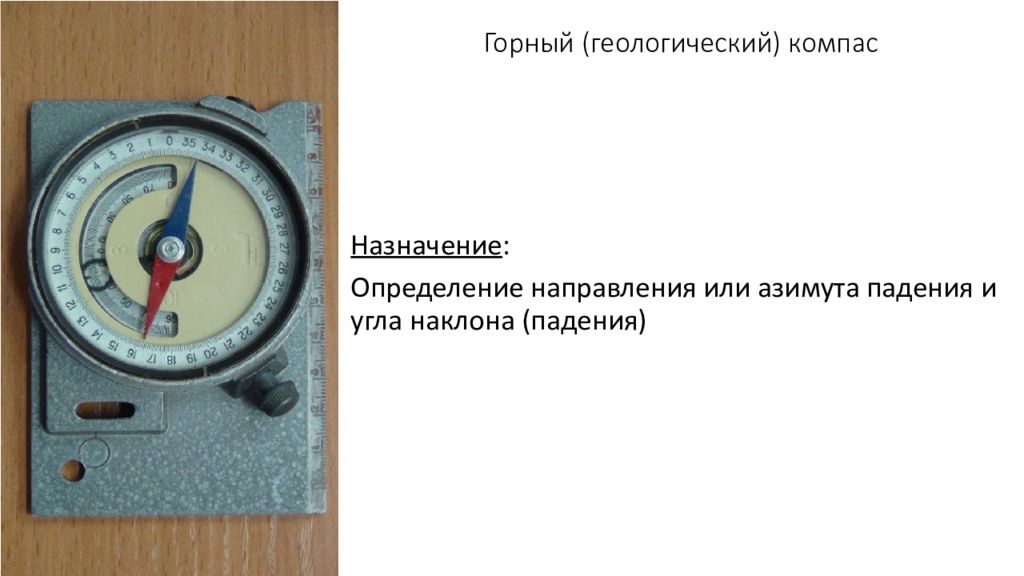

Назначение : Определение направления или азимута падения и угла наклона (падения)

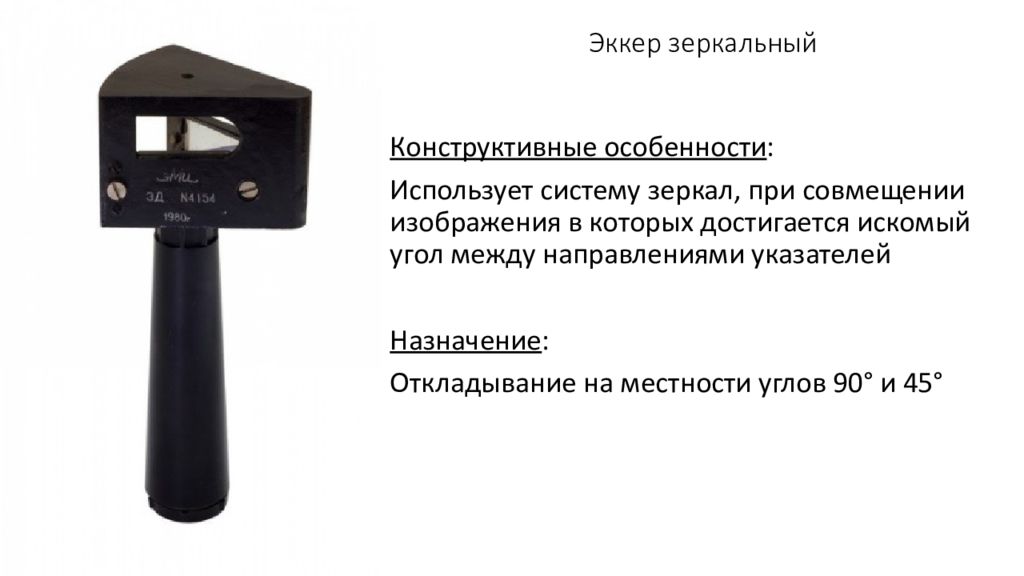

Эккер зеркальный Конструктивные особенности : Использует систему зеркал, при совмещении изображения в которых достигается искомый угол между направлениями указателей Назначение : Откладывание на местности углов 90° и 45°
Кипрегель Конструктивные особенности : Зрительная труба (визир) с дальномерными нитями, соединённая с чертёжной линейкой Назначение : Построение планов небольших участков местности (умеренно точная топографическая съёмка местности)

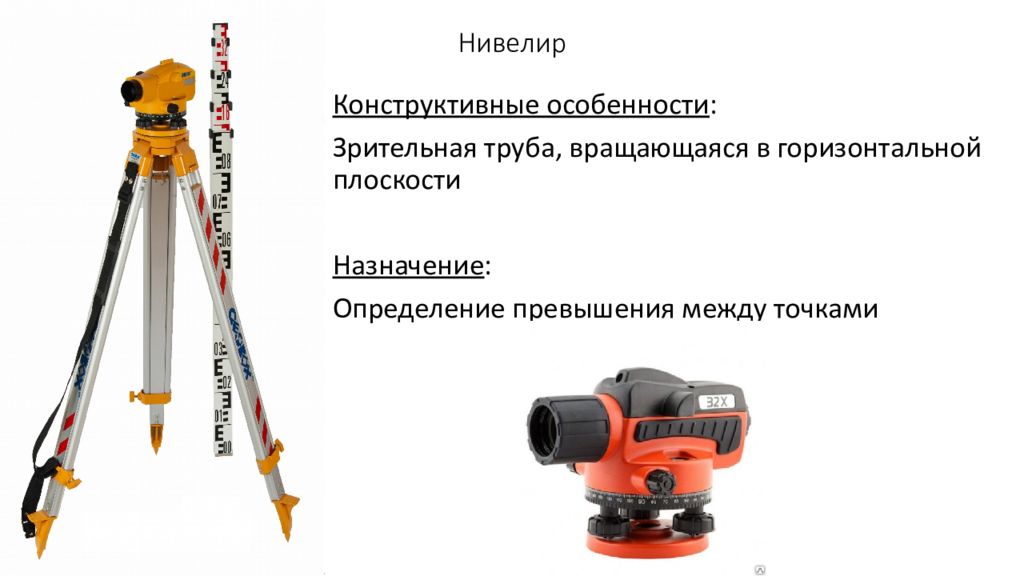

Конструктивные особенности : Зрительная труба, вращающаяся в горизонтальной плоскости Назначение : Определение превышения между точками Нивелир

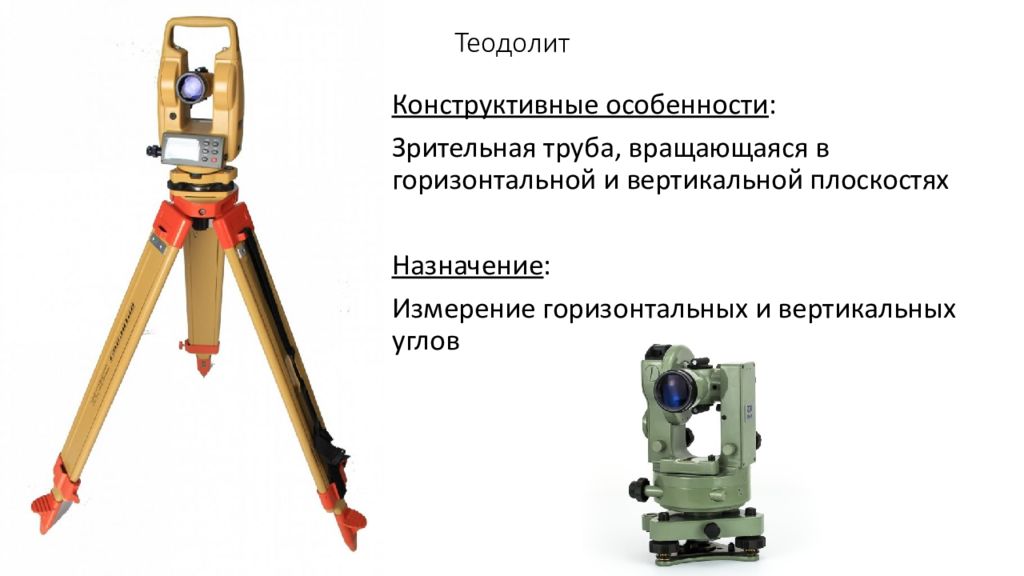

Теодолит Конструктивные особенности : Зрительная труба, вращающаяся в горизонтальной и вертикальной плоскостях Назначение : Измерение горизонтальных и вертикальных углов

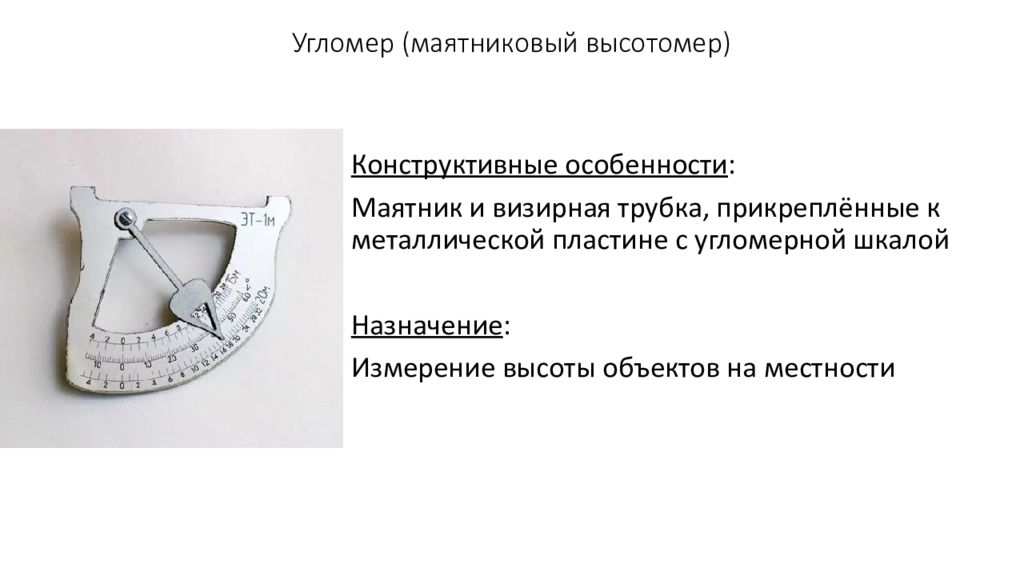

Конструктивные особенности : Маятник и визирная трубка, прикреплённые к металлической пластине с угломерной шкалой Назначение : Измерение высоты объектов на местности Угломер (маятниковый высотомер)

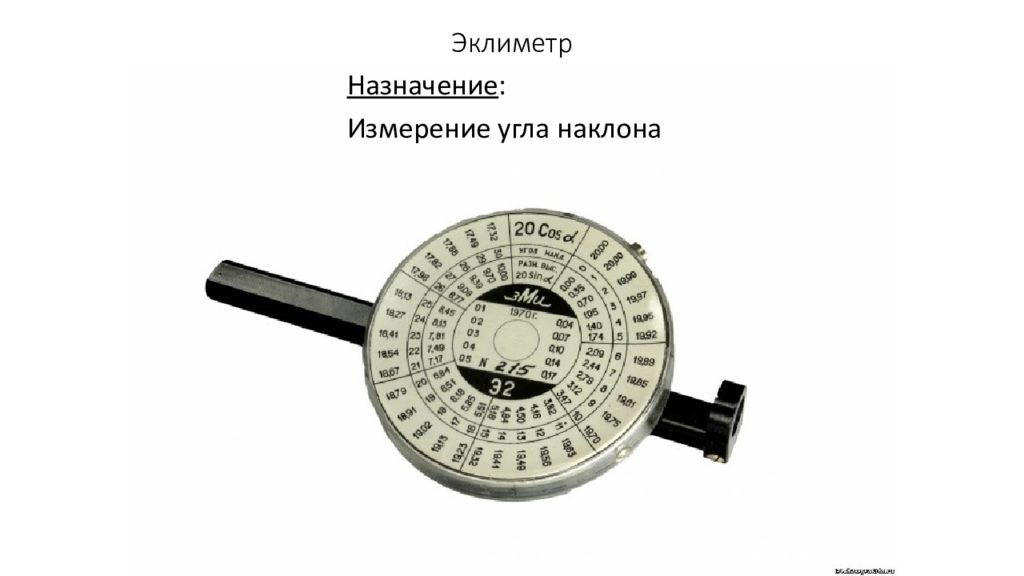

Назначение : Измерение угла наклона Эклиметр

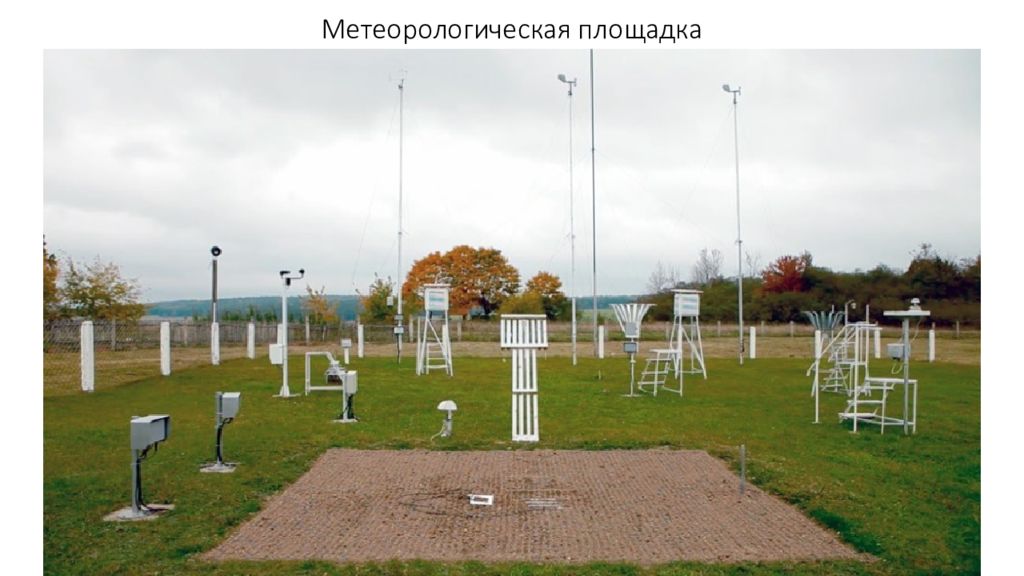

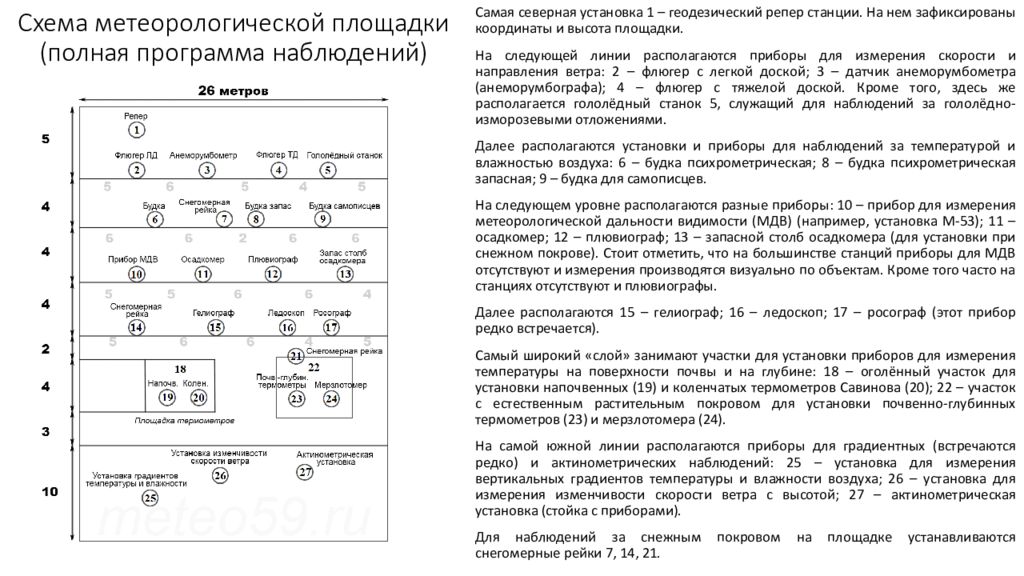

Метеорологическая площадка

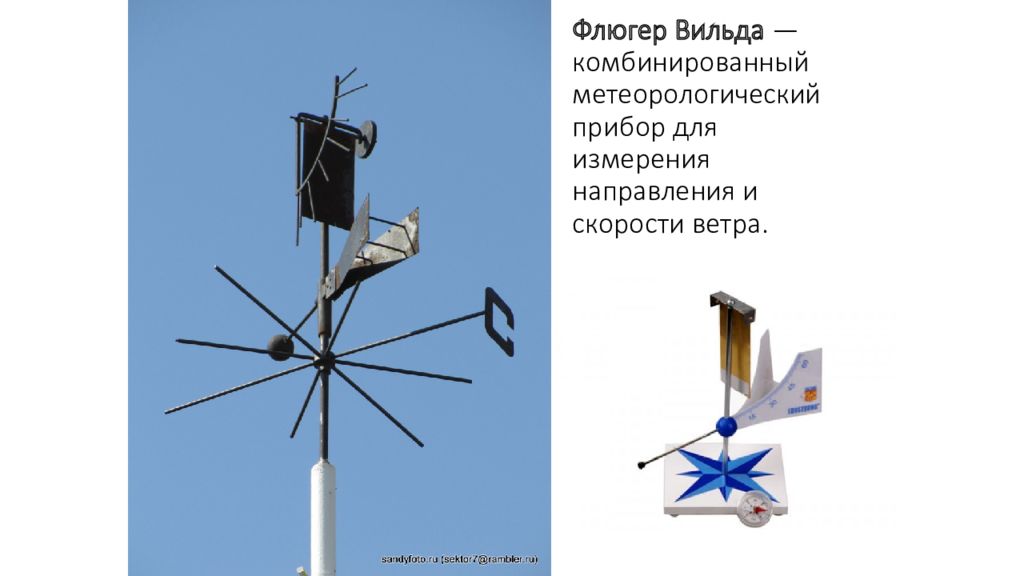

Самая северная установка 1 – геодезический репер станции. На нем зафиксированы координаты и высота площадки. На следующей линии располагаются приборы для измерения скорости и направления ветра: 2 – флюгер с легкой доской; 3 – датчик анеморумбометра ( анеморумбографа ); 4 – флюгер с тяжелой доской. Кроме того, здесь же располагается гололёдный станок 5, служащий для наблюдений за гололёдно-изморозевыми отложениями. Далее располагаются установки и приборы для наблюдений за температурой и влажностью воздуха: 6 – будка психрометрическая; 8 – будка психрометрическая запасная; 9 – будка для самописцев. На следующем уровне располагаются разные приборы: 10 – прибор для измерения метеорологической дальности видимости (МДВ) (например, установка М-53); 11 – осадкомер ; 12 – плювиограф; 13 – запасной столб осадкомера (для установки при снежном покрове). Стоит отметить, что на большинстве станций приборы для МДВ отсутствуют и измерения производятся визуально по объектам. Кроме того часто на станциях отсутствуют и плювиографы. Далее располагаются 15 – гелиограф; 16 – ледоскоп ; 17 – росограф (этот прибор редко встречается). Самый широкий «слой» занимают участки для установки приборов для измерения температуры на поверхности почвы и на глубине: 18 – оголённый участок для установки напочвенных (19) и коленчатых термометров Савинова (20); 22 – участок с естественным растительным покровом для установки почвенно-глубинных термометров (23) и мерзлотомера (24). На самой южной линии располагаются приборы для градиентных (встречаются редко) и актинометрических наблюдений: 25 – установка для измерения вертикальных градиентов температуры и влажности воздуха; 26 – установка для измерения изменчивости скорости ветра с высотой; 27 – актинометрическая установка (стойка с приборами). Для наблюдений за снежным покровом на площадке устанавливаются снегомерные рейки 7, 14, 21.

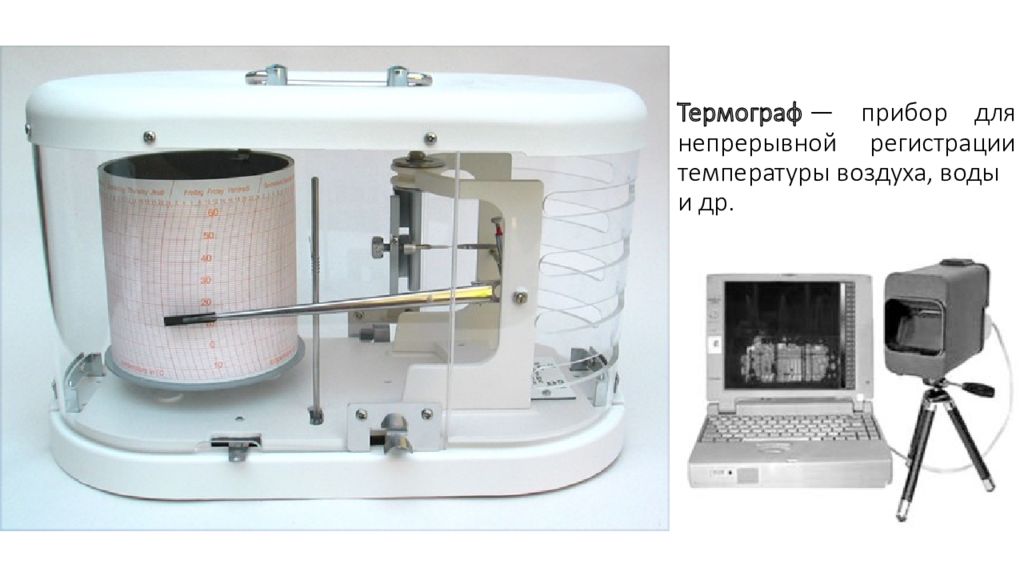

Термограф — прибор для непрерывной регистрации температуры воздуха, воды и др.

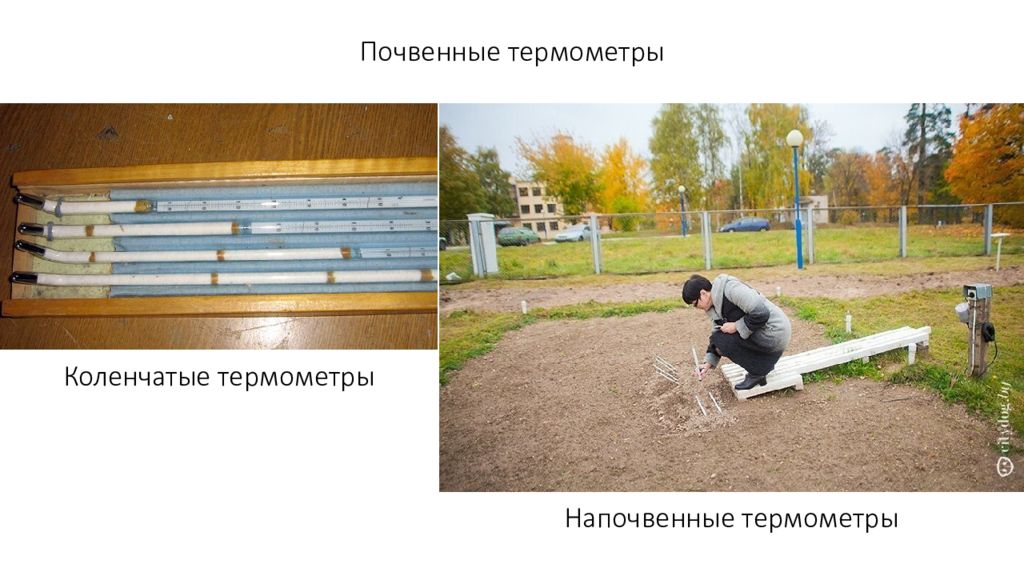

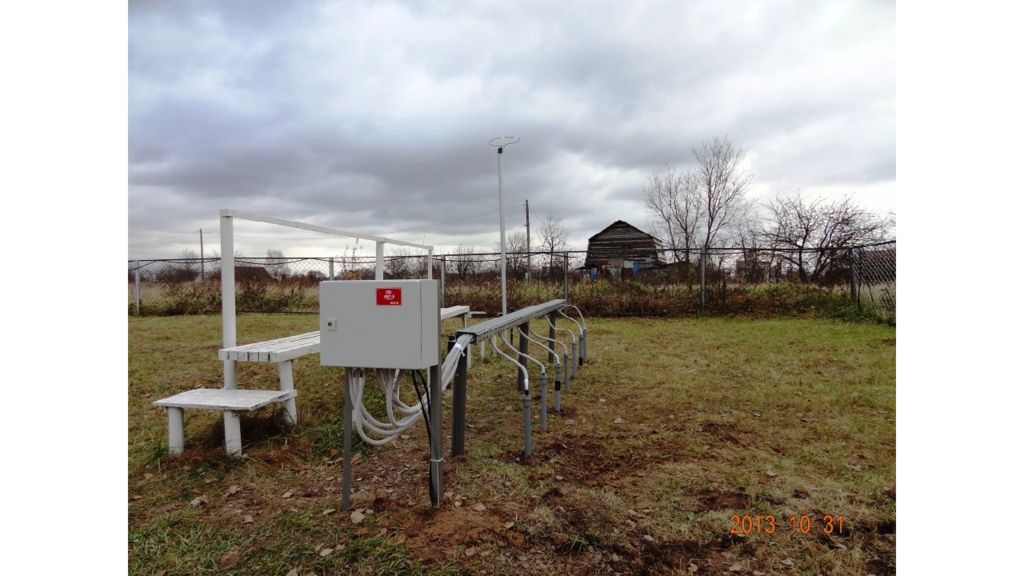

Почвенные термометры Напочвенные термометры Коленчатые термометры
Гигрометр (психрометр гигрометрический) Назначение : Измерение влажности воздуха

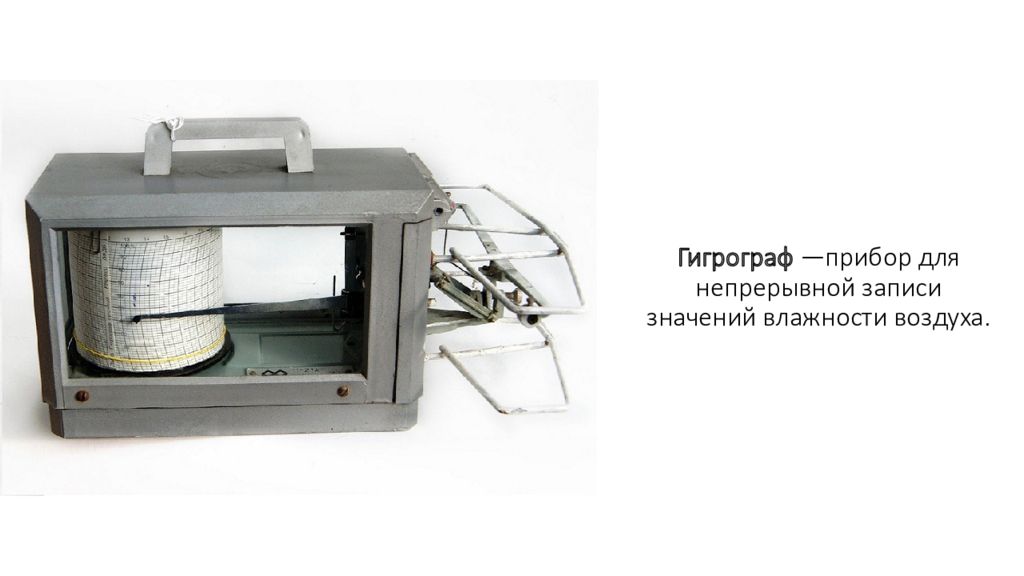

Гигрограф —прибор для непрерывной записи значений влажности воздуха.

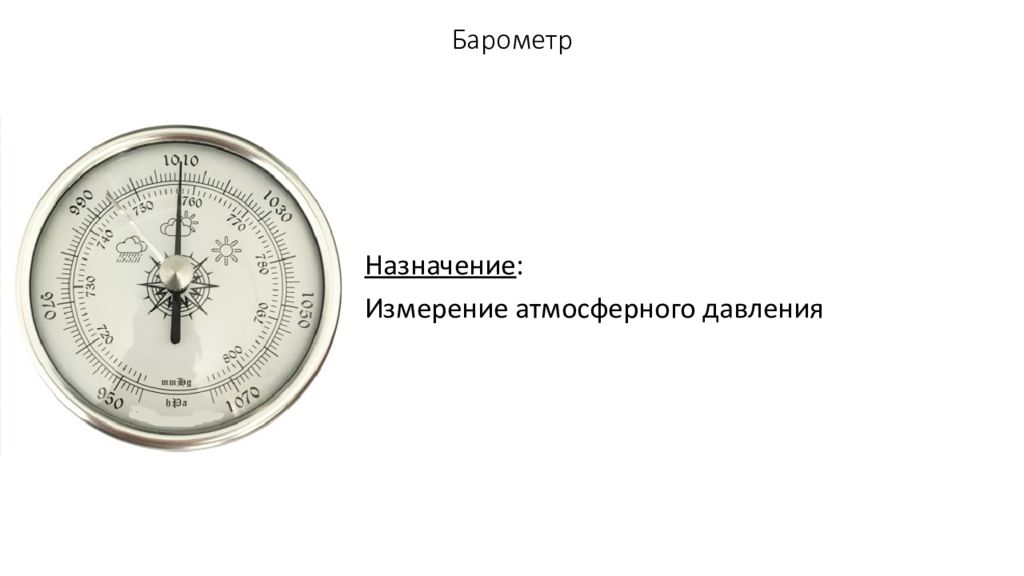

Барометр Назначение : Измерение атмосферного давления

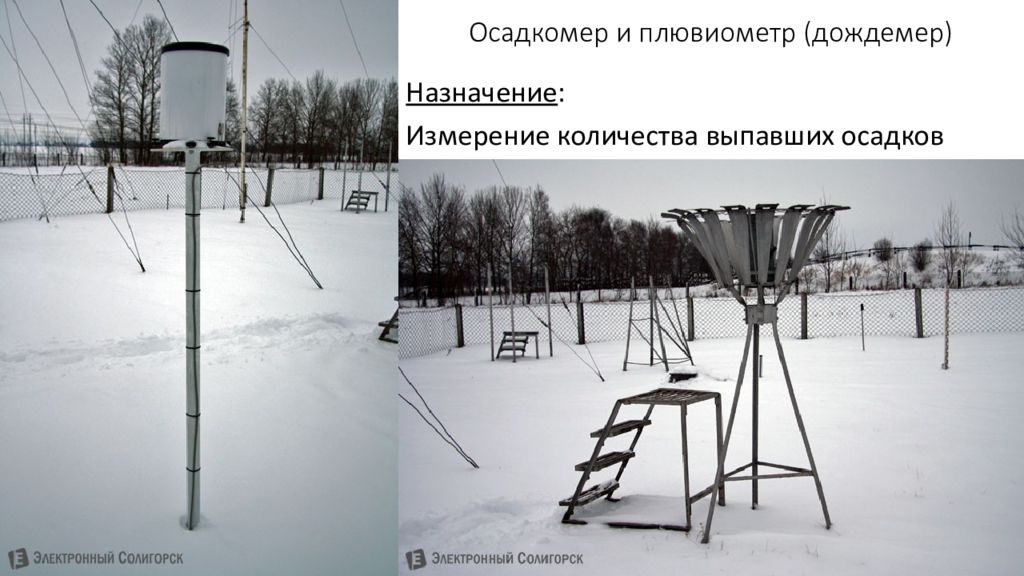

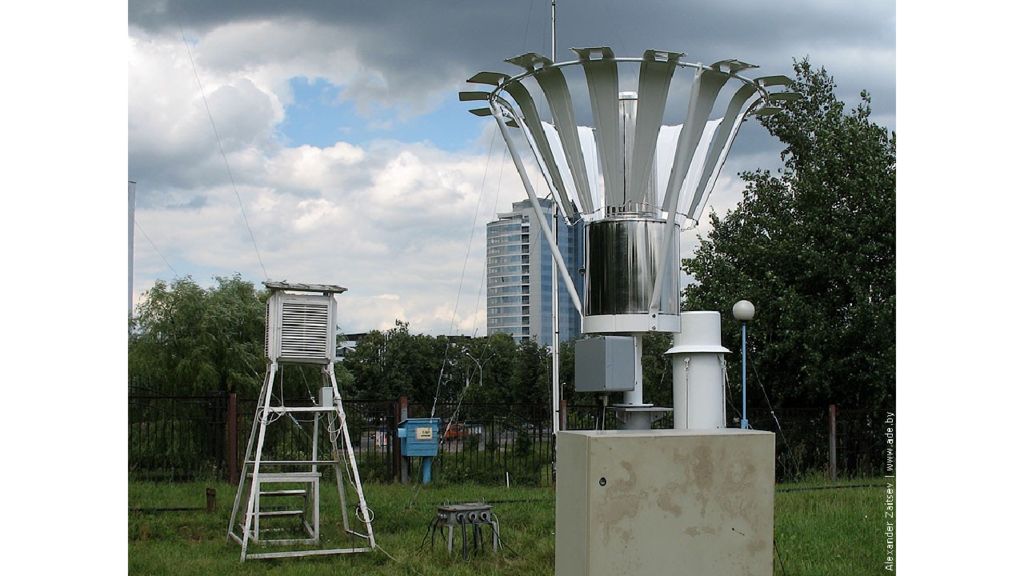

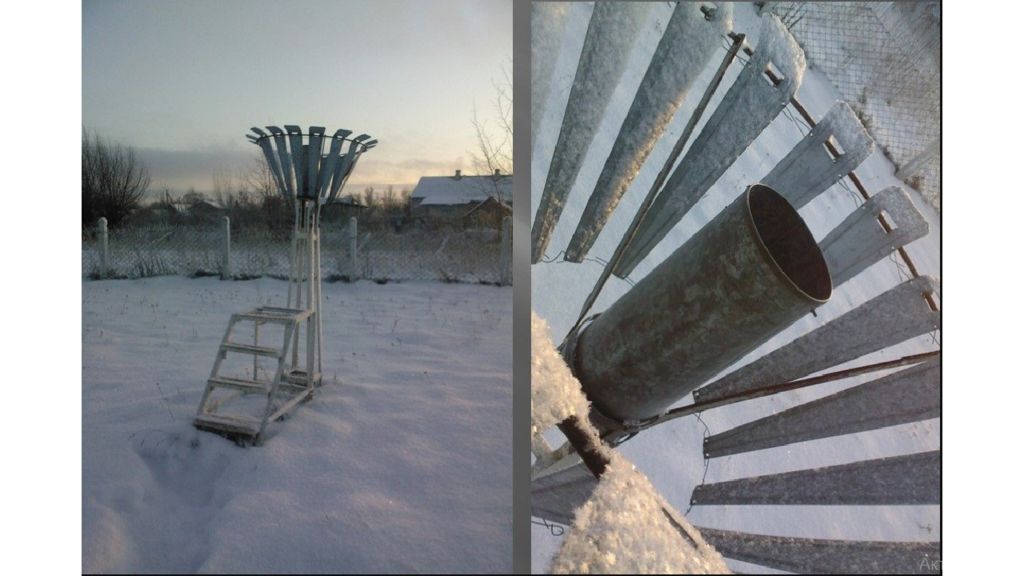

Осадкомер и плювиометр (дождемер) Назначение : Измерение количества выпавших осадков

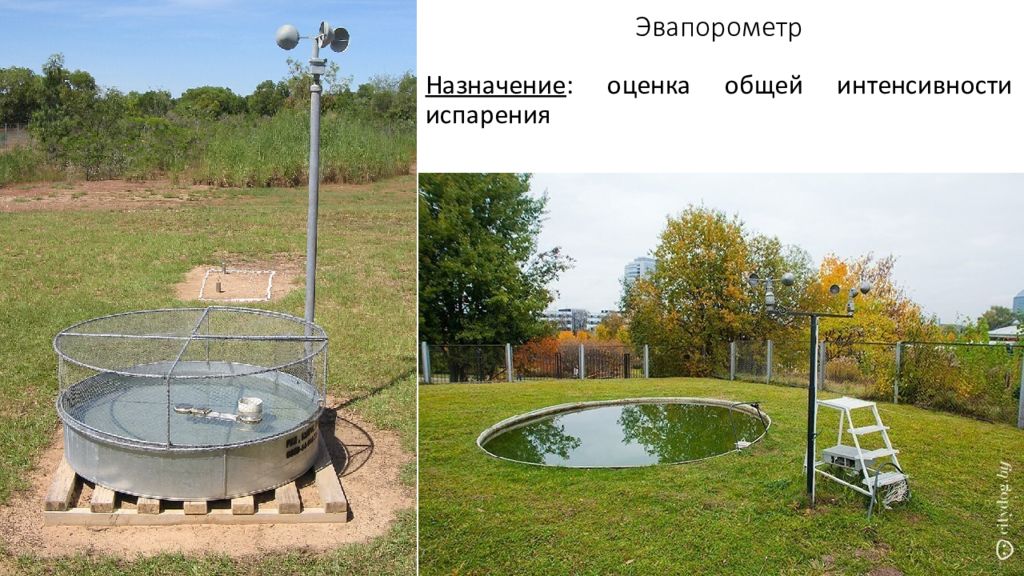

Эвапорометр Назначение : оценка общей интенсивности испарения
Снегомерная рейка

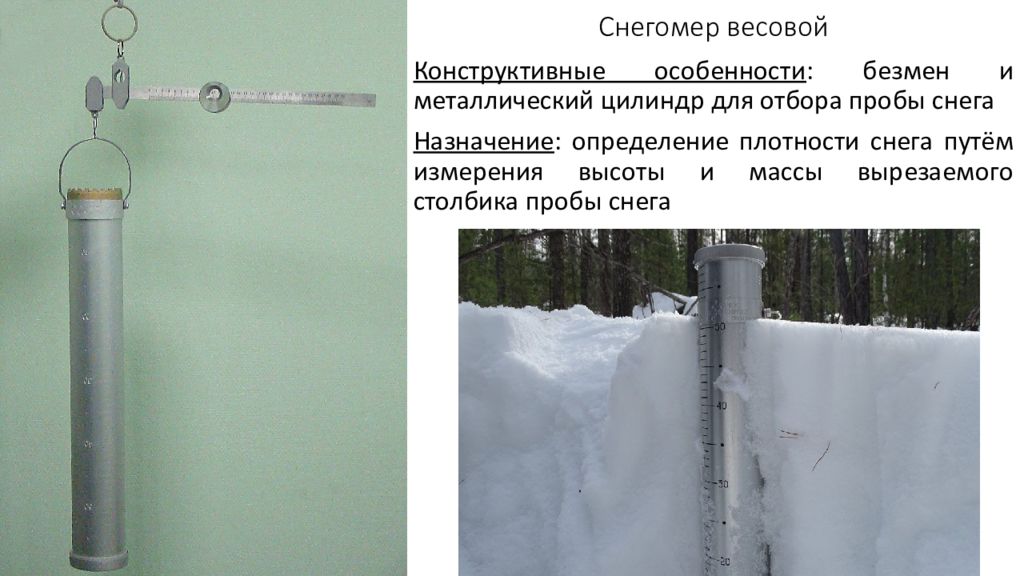

Конструктивные особенности : безмен и металлический цилиндр для отбора пробы снега Назначение : определение плотности снега путём измерения высоты и массы вырезаемого столбика пробы снега

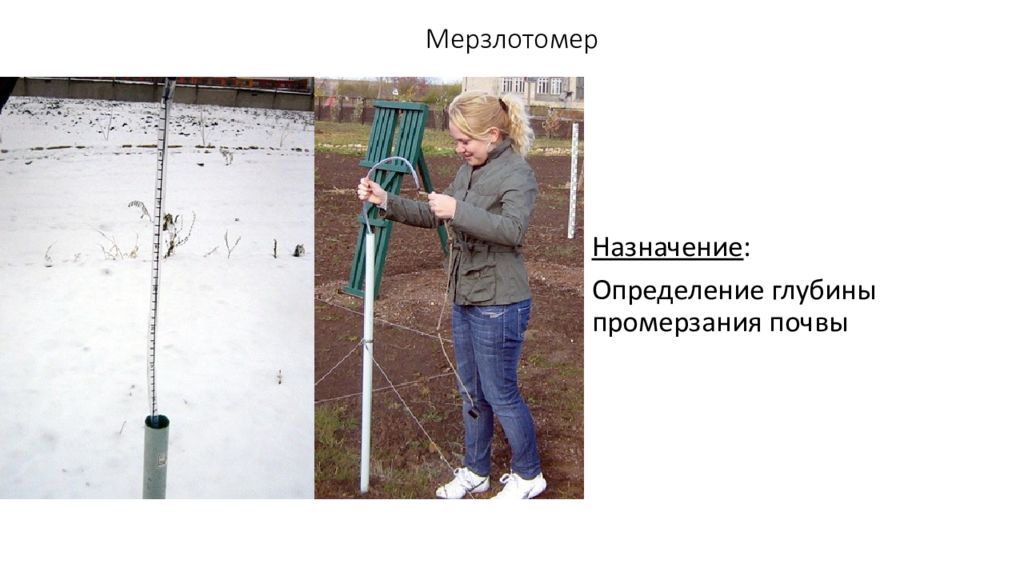

Назначение : Определение глубины промерзания почвы

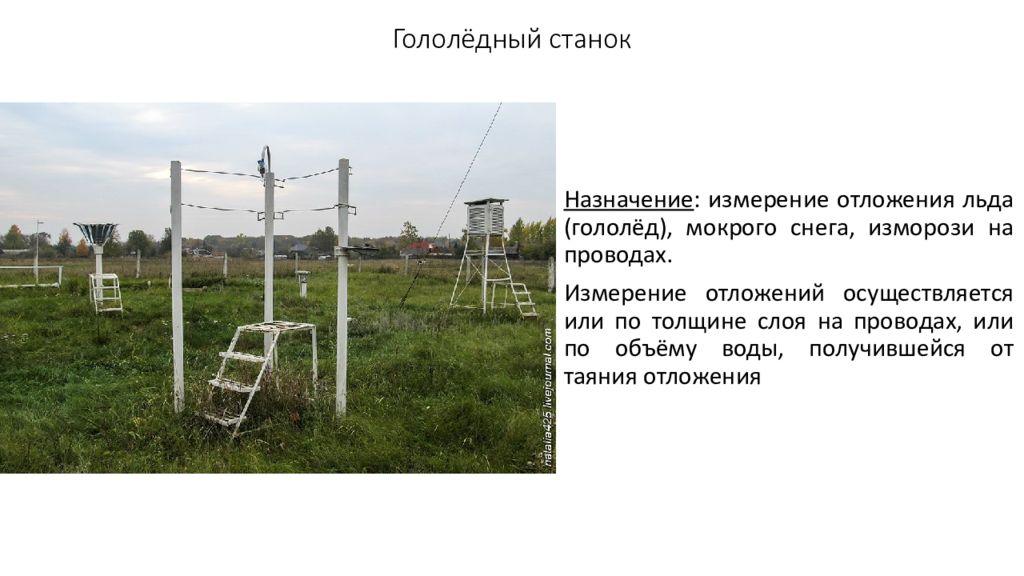

Гололёдный станок Назначение : измерение отложения льда (гололёд), мокрого снега, изморози на проводах. Измерение отложений осуществляется или по толщине слоя на проводах, или по объёму воды, получившейся от таяния отложения

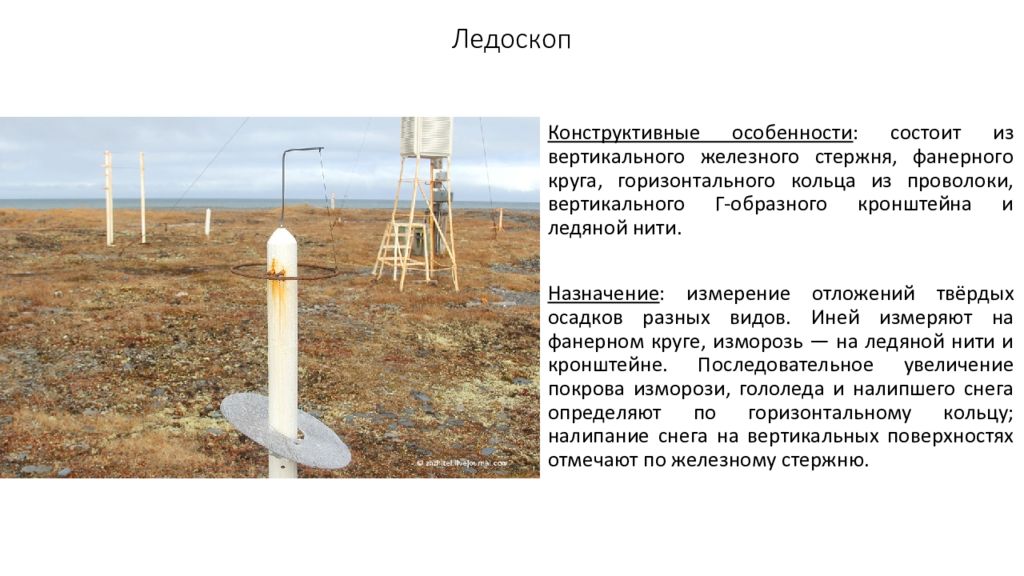

Ледоскоп Конструктивные особенности : состоит из вертикального железного стержня, фанерного круга, горизонтального кольца из проволоки, вертикального Г-образного кронштейна и ледяной нити. Назначение : измерение отложений твёрдых осадков разных видов. Иней измеряют на фанерном круге, изморозь — на ледяной нити и кронштейне. Последовательное увеличение покрова изморози, гололеда и налипшего снега определяют по горизонтальному кольцу; налипание снега на вертикальных поверхностях отмечают по железному стержню.

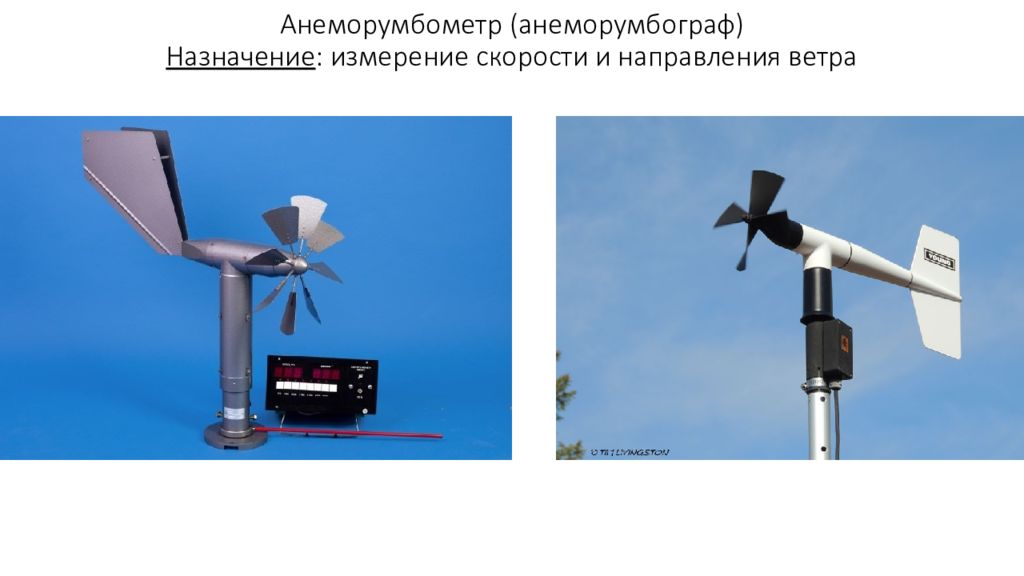

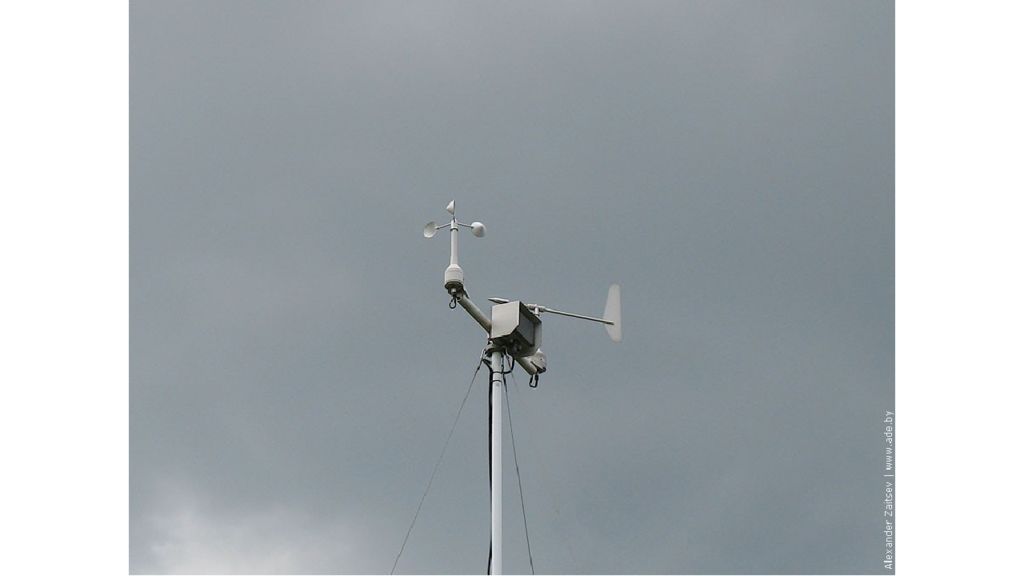

Анеморумбометр ( анеморумбограф ) Назначение : измерение скорости и направления ветра

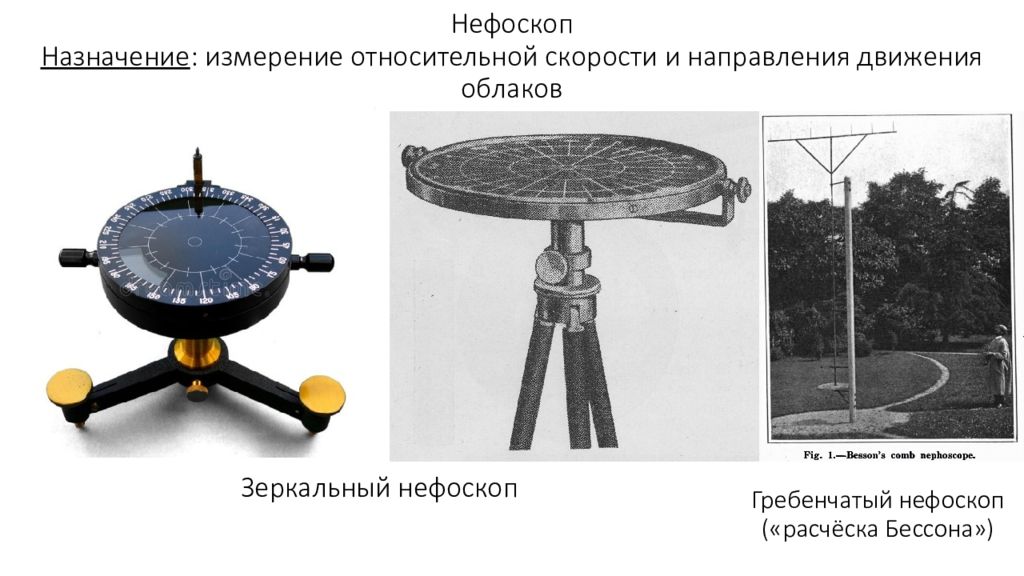

Нефоскоп Назначение : измерение относительной скорости и направления движения облаков Зеркальный нефоскоп Гребенчатый нефоскоп («расчёска Бессона»)

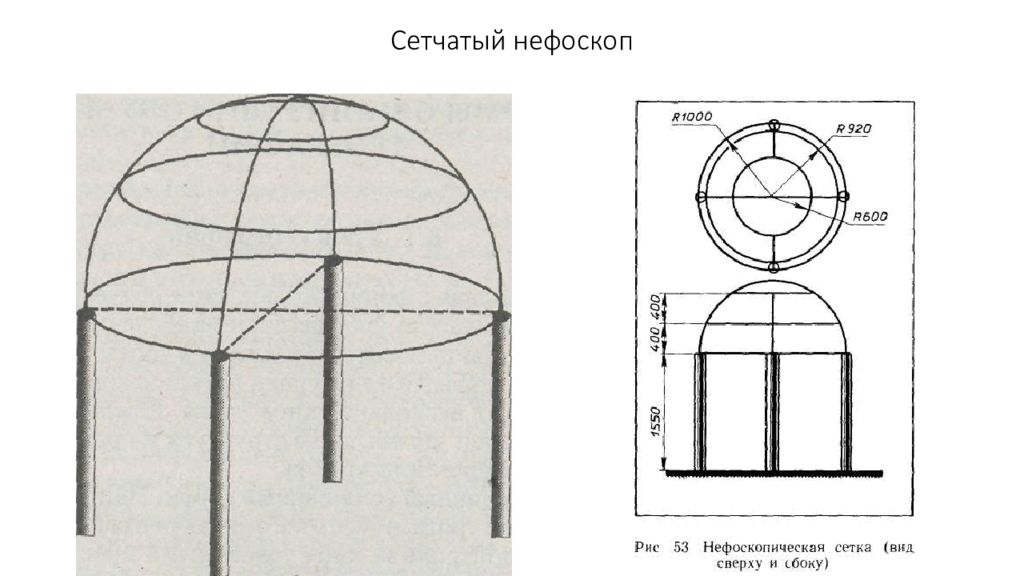

Сетчатый нефоскоп

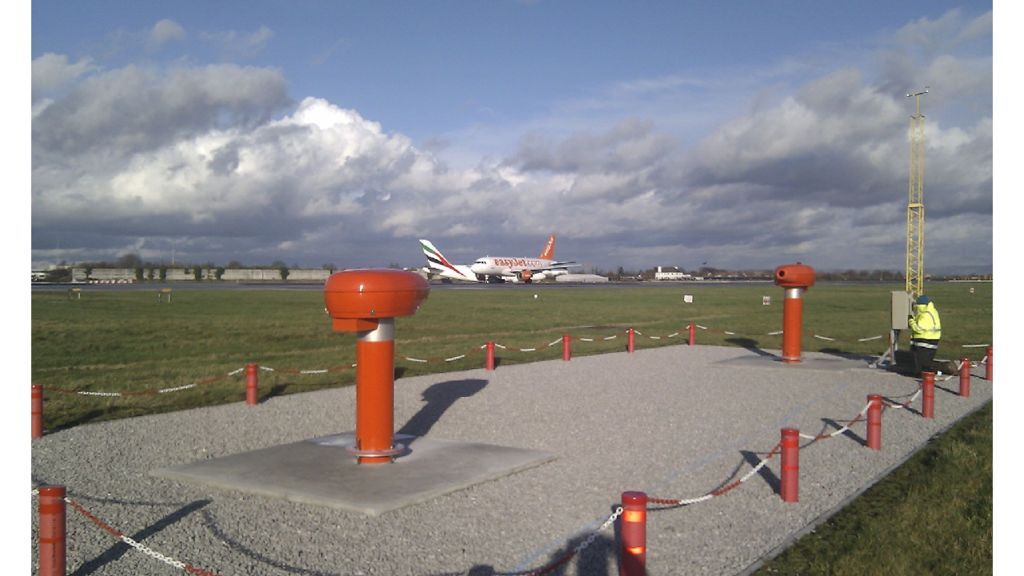

Облакомер Конструктивные особенности : использует лазер или другой источник света Назначение : определение высоты нижней и верхней границ облаков

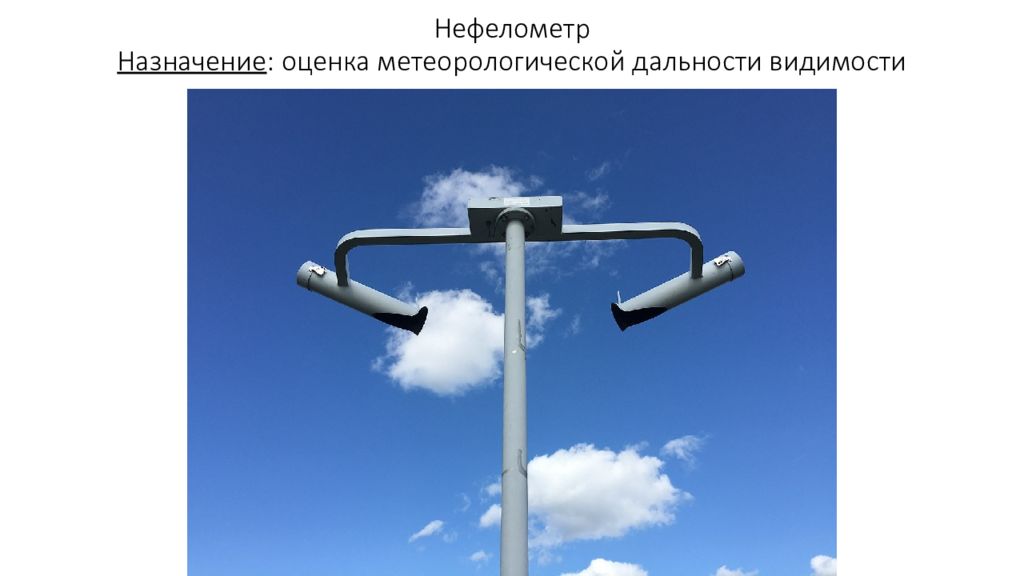

Нефелометр Назначение : оценка метеорологической дальности видимости

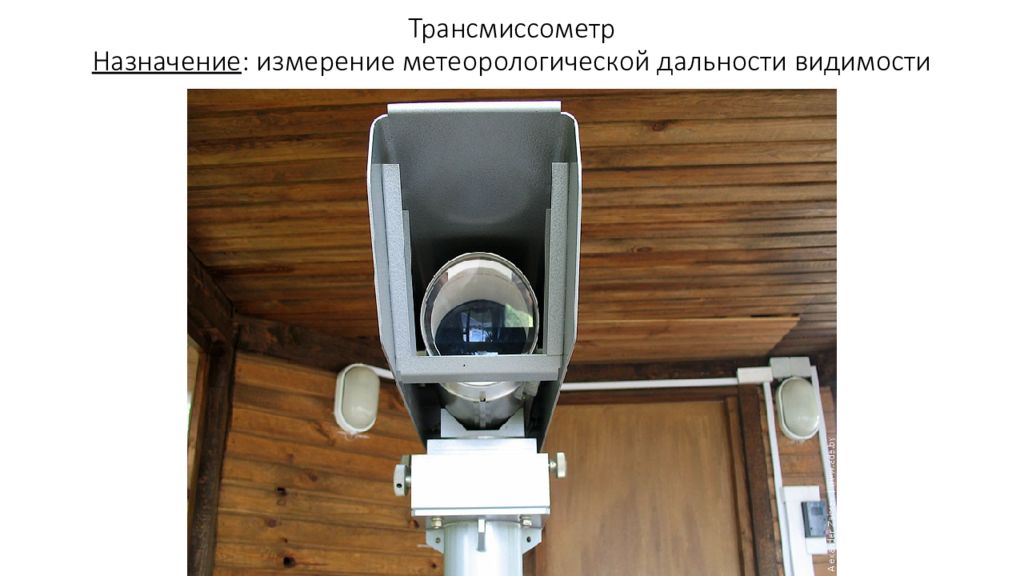

Трансмиссометр Назначение : измерение метеорологической дальности видимости

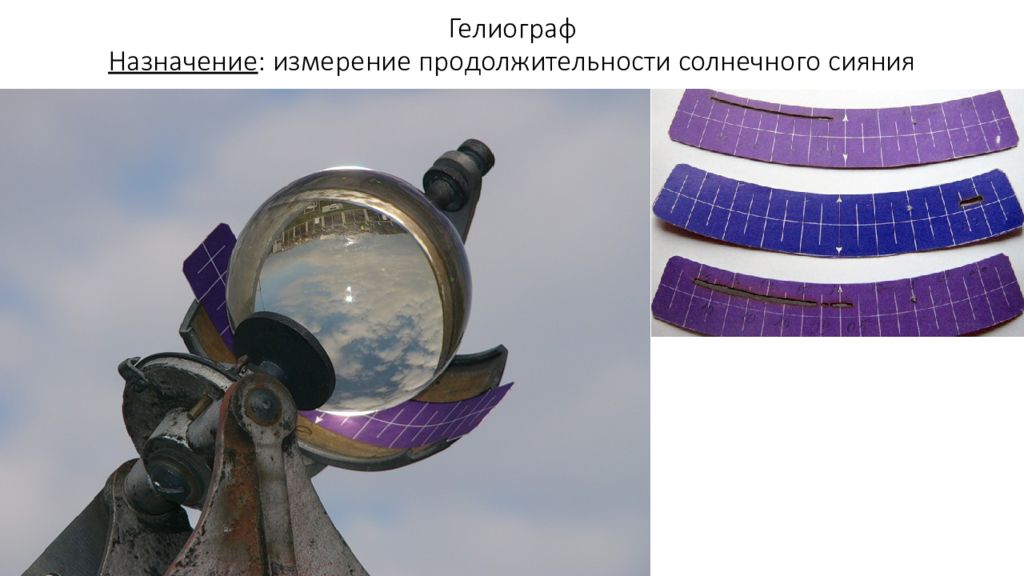

Гелиограф Назначение : измерение продолжительности солнечного сияния

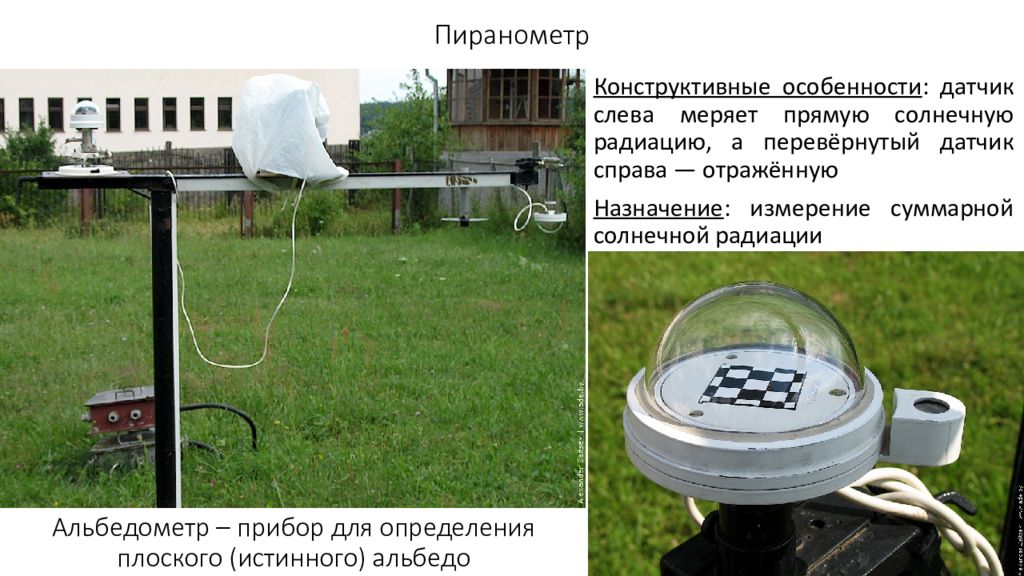

Пиранометр Конструктивные особенности : датчик слева меряет прямую солнечную радиацию, а перевёрнутый датчик справа — отражённую Назначение : измерение суммарной солнечной радиации Альбедометр – прибор для определения плоского (истинного) альбедо

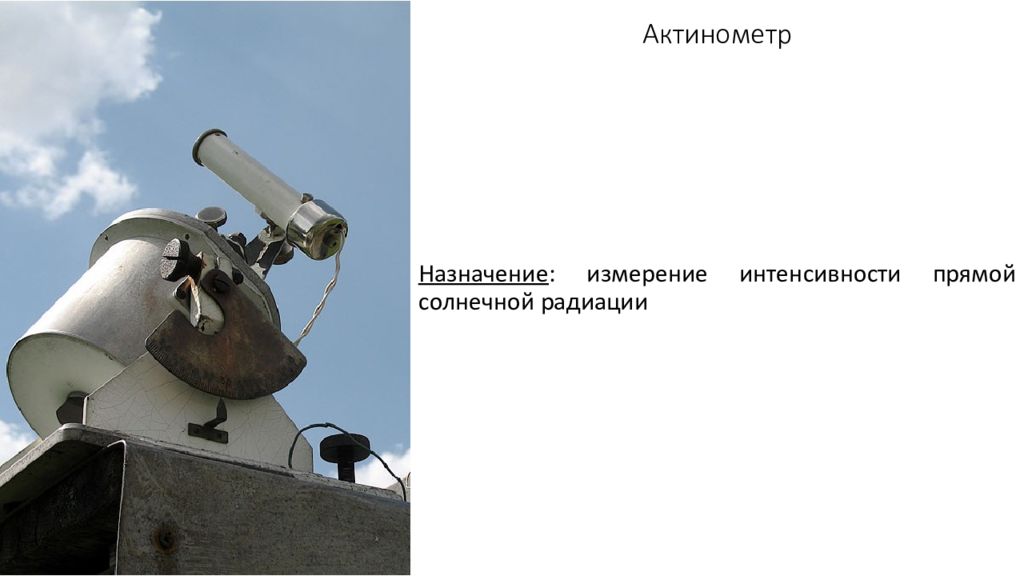

Актинометр Назначение : измерение интенсивности прямой солнечной радиации

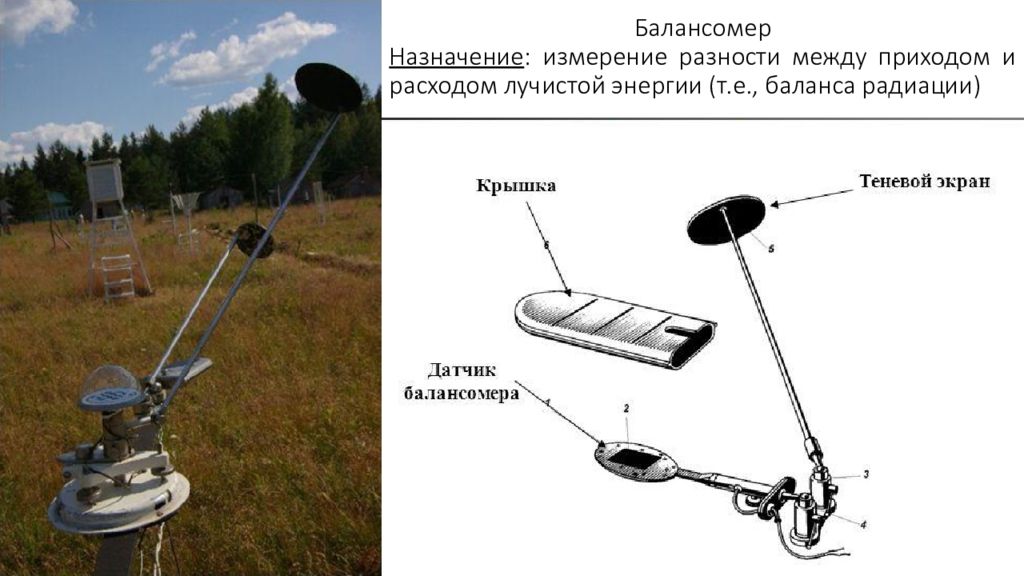

Балансомер Назначение : измерение разности между приходом и расходом лучистой энергии (т.е., баланса радиации)

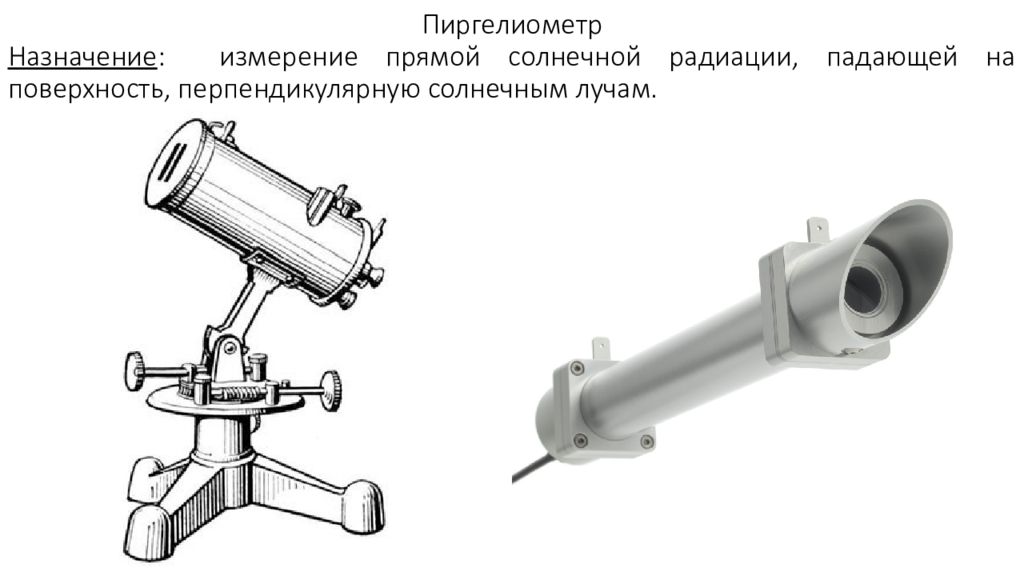

Пиргелиометр Назначение : измерение прямой солнечной радиации, падающей на поверхность, перпендикулярную солнечным лучам.

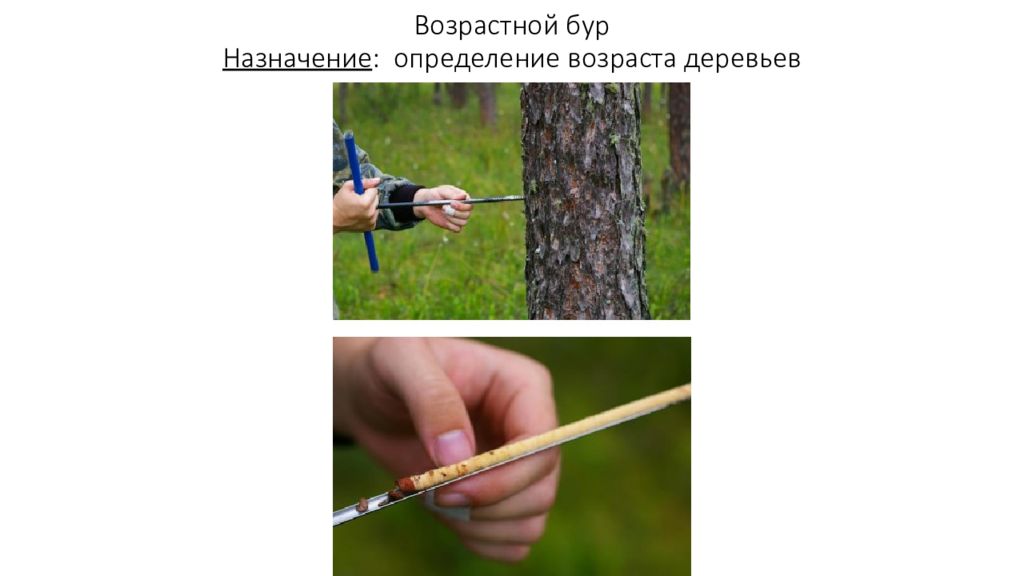

Возрастной бур Назначение : определение возраста деревьев

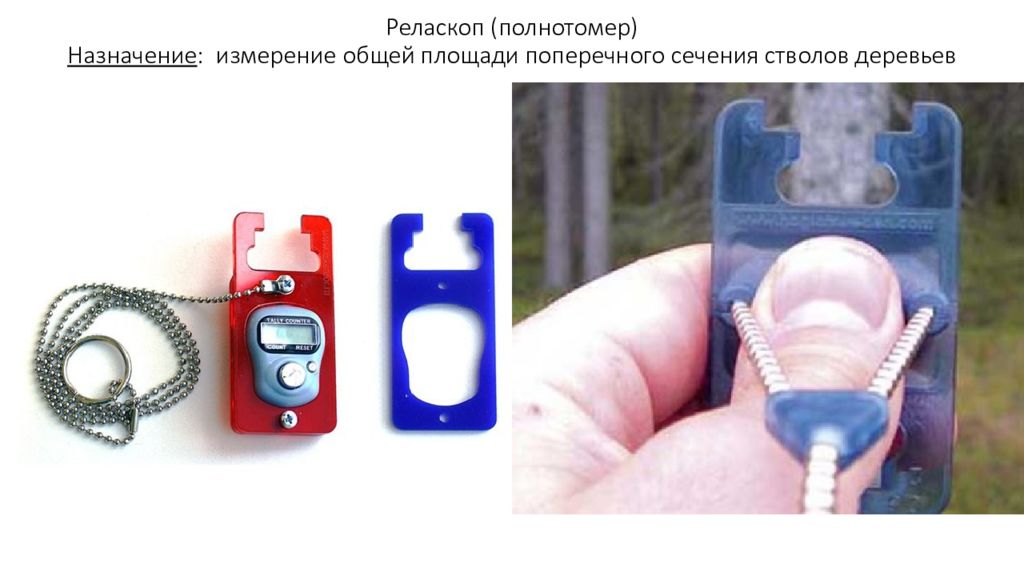

Реласкоп ( полнотомер ) Назначение : измерение общей площади поперечного сечения стволов деревьев

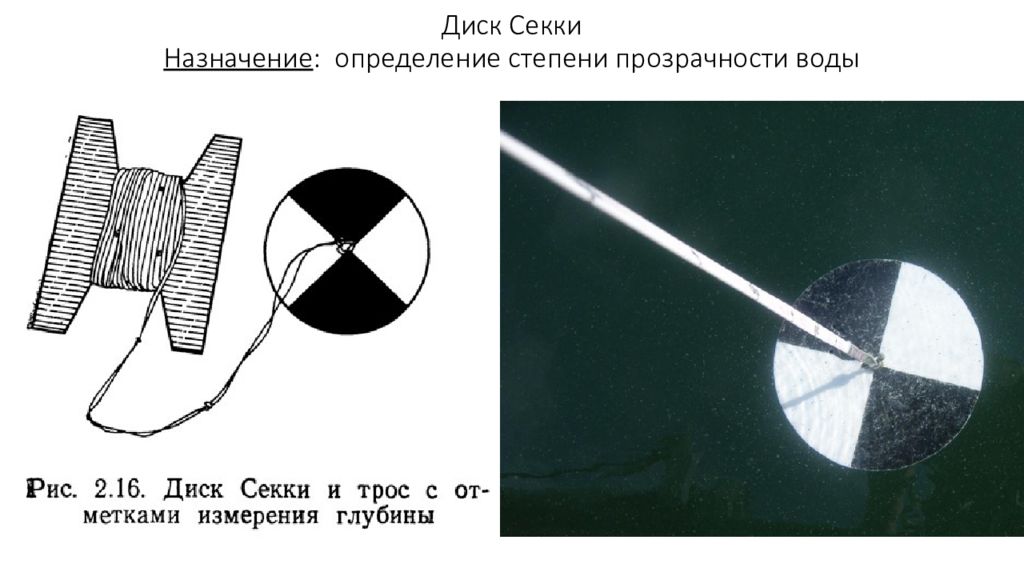

Диск Секки Назначение : определение степени прозрачности воды
Эхолот Назначение : измерение глубин; исследование рельефа дна водоёма

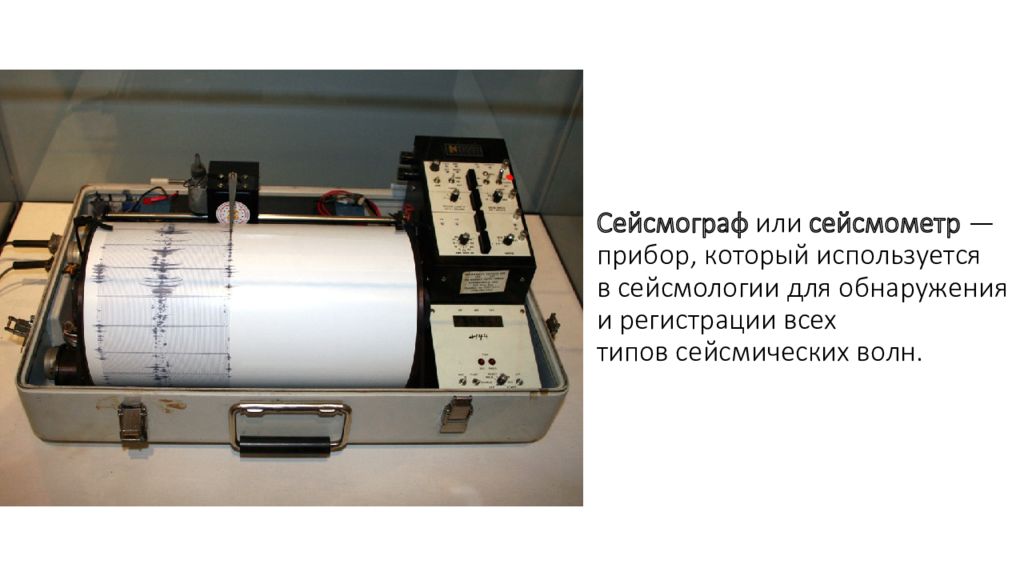

Сейсмограф или сейсмометр —прибор, который используется в сейсмологии для обнаружения и регистрации всех типов сейсмических волн.
