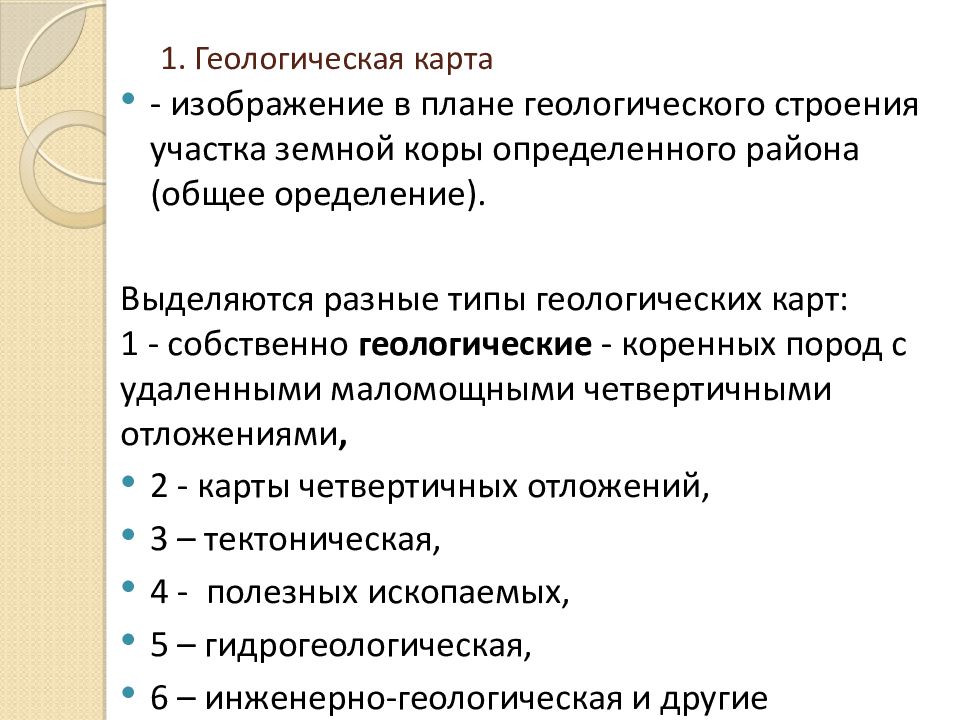

- изображение в плане геологического строения участка земной коры определенного района (общее оределение ). Выделяются разные типы геологических карт: 1 - собственно геологические - коренных пород с удаленными маломощными четвертичными отложениями, 2 - карты четвертичных отложений, 3 – тектоническая, 4 - полезных ископаемых, 5 – гидрогеологическая, 6 – инженерно-геологическая и другие

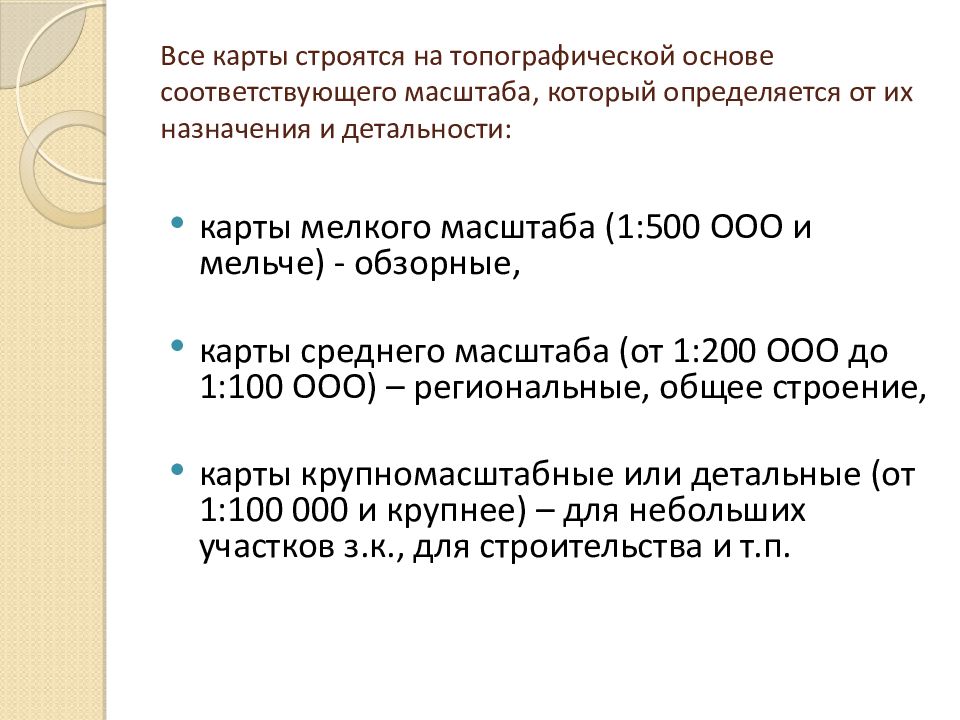

карты мелкого масштаба (1:500 ООО и мельче) - обзорные, карты среднего масштаба (от 1:200 ООО до 1:100 ООО) – региональные, общее строение, карты крупномасштабные или детальные (от 1:100 000 и крупнее) – для небольших участков з.к., для строительства и т.п.

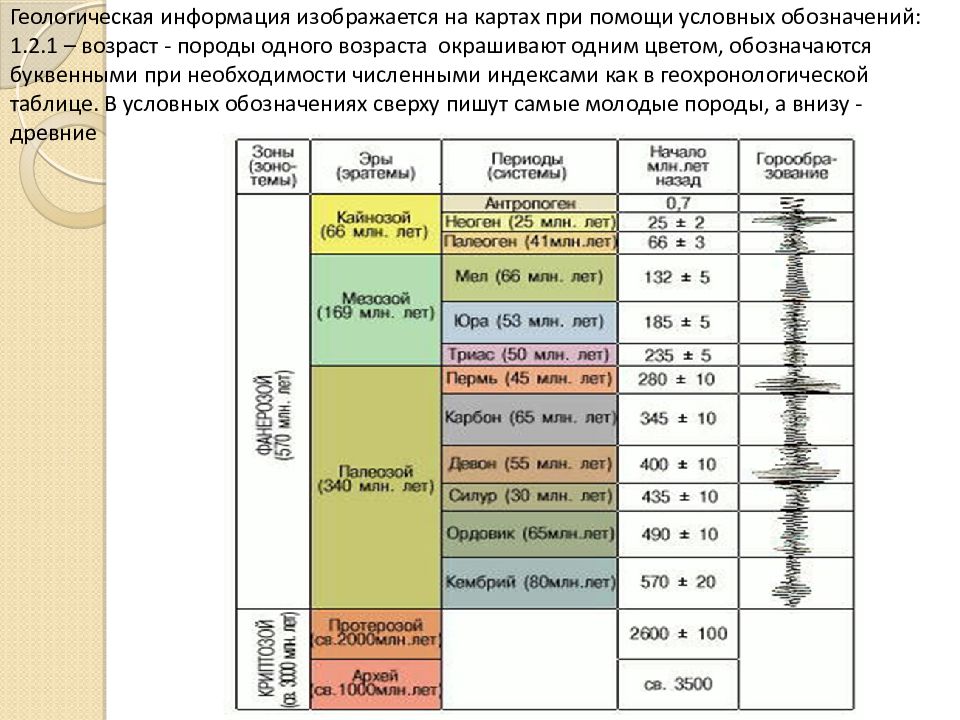

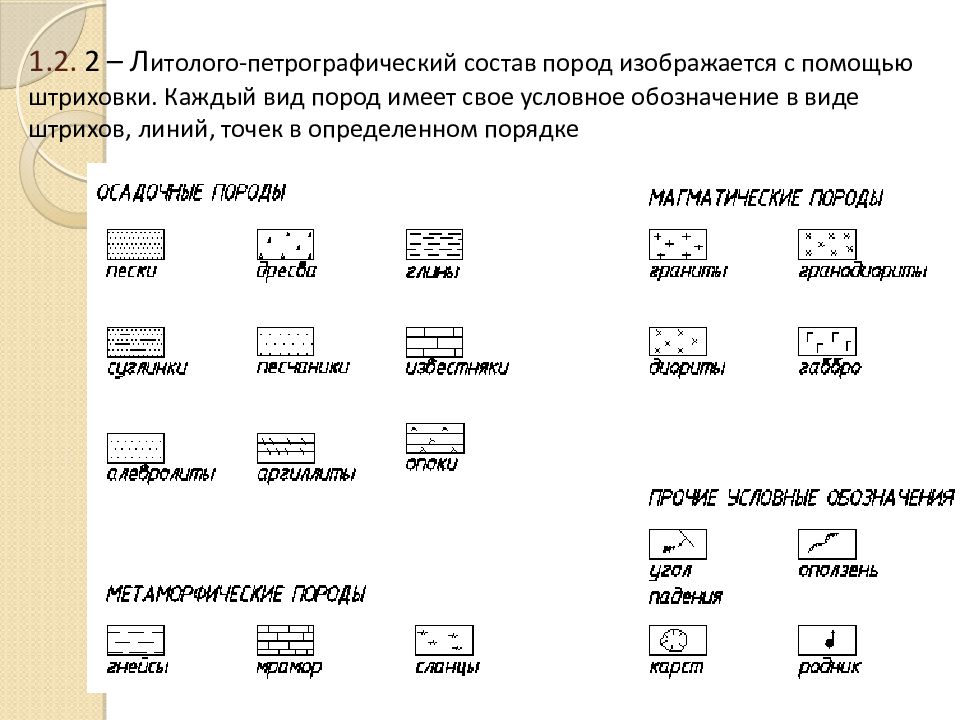

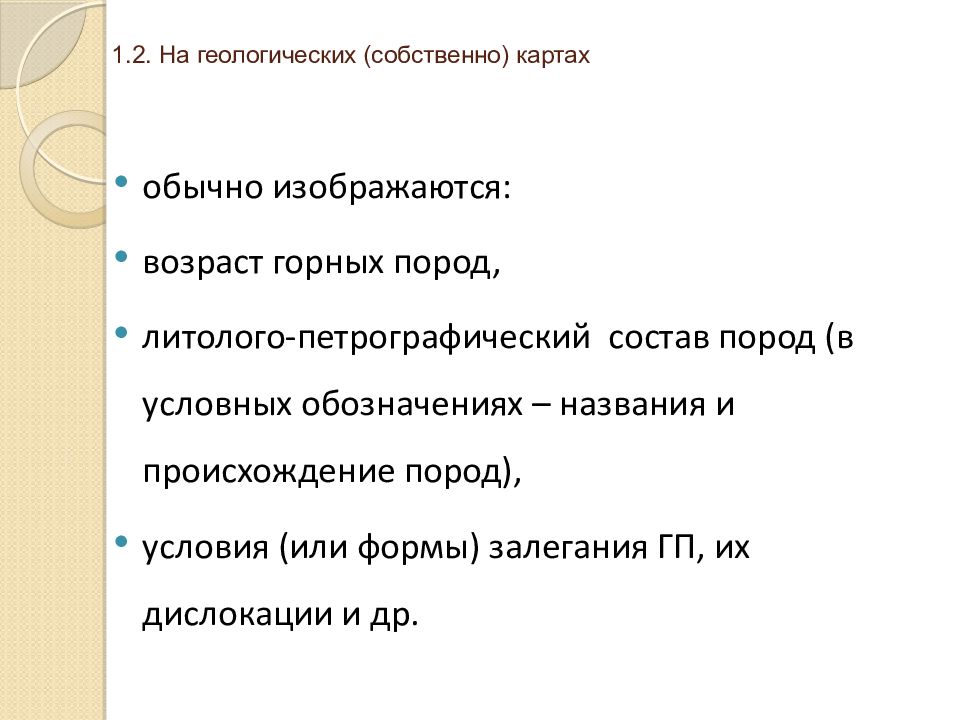

обычно изображаются: возраст горных пород, литолого-петрографический состав пород (в условных обозначениях – названия и происхождение пород), условия (или формы) залегания ГП, их дислокации и др.

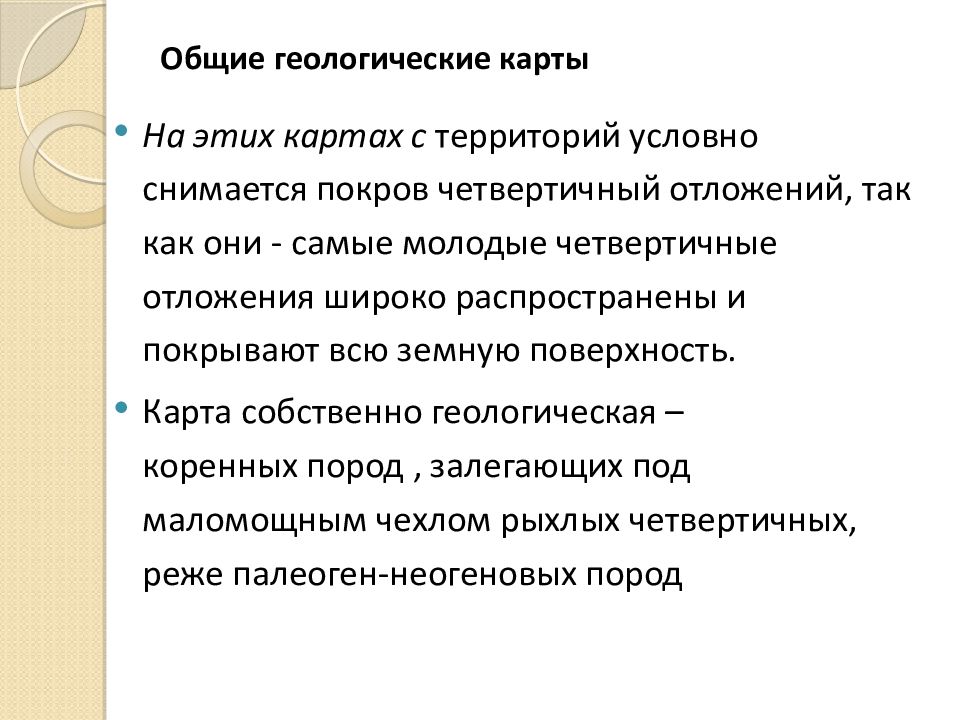

На этих картах с территорий условно снимается покров четвертичный отложений, так как они - самые молодые четвертичные отложения широко распространены и покрывают всю земную поверхность. Карта собственно геологическая – коренных пород, залегающих под маломощным чехлом рыхлых четвертичных, реже палеоген-неогеновых пород

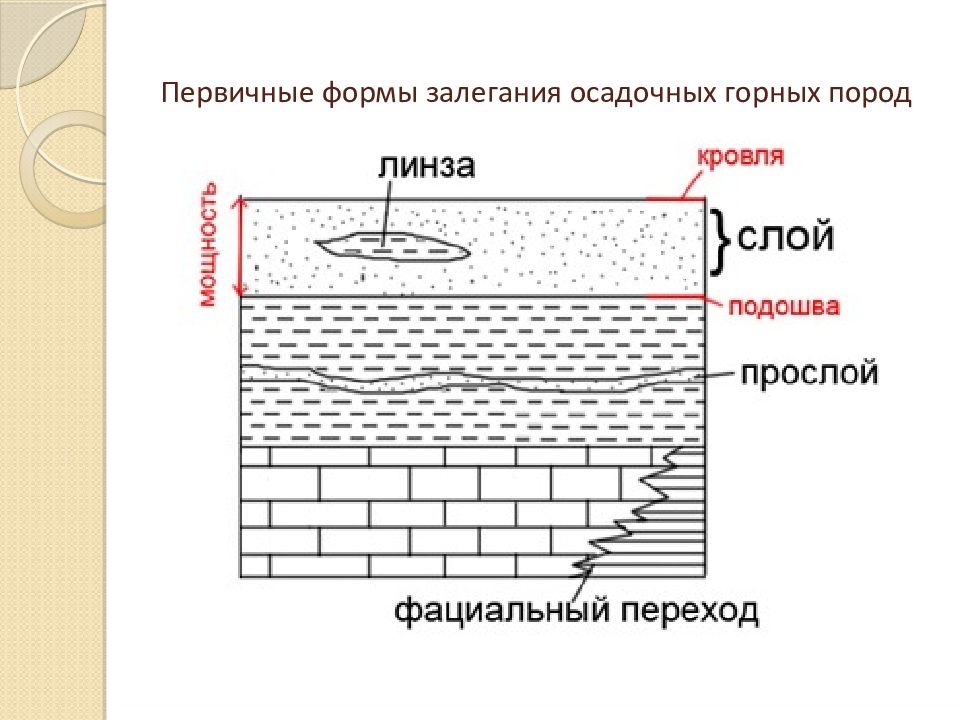

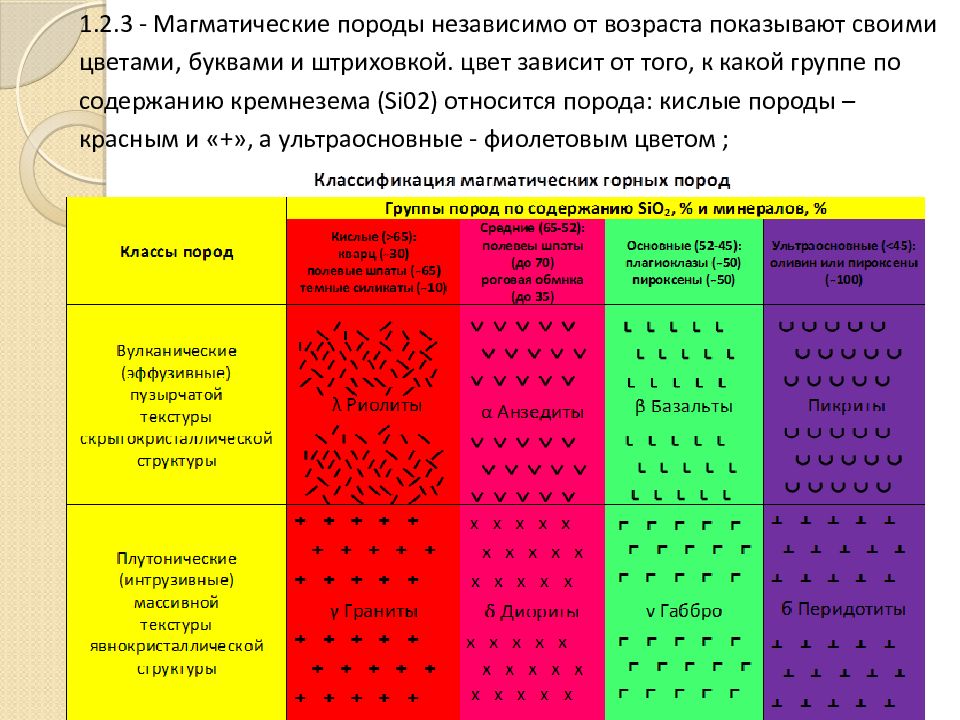

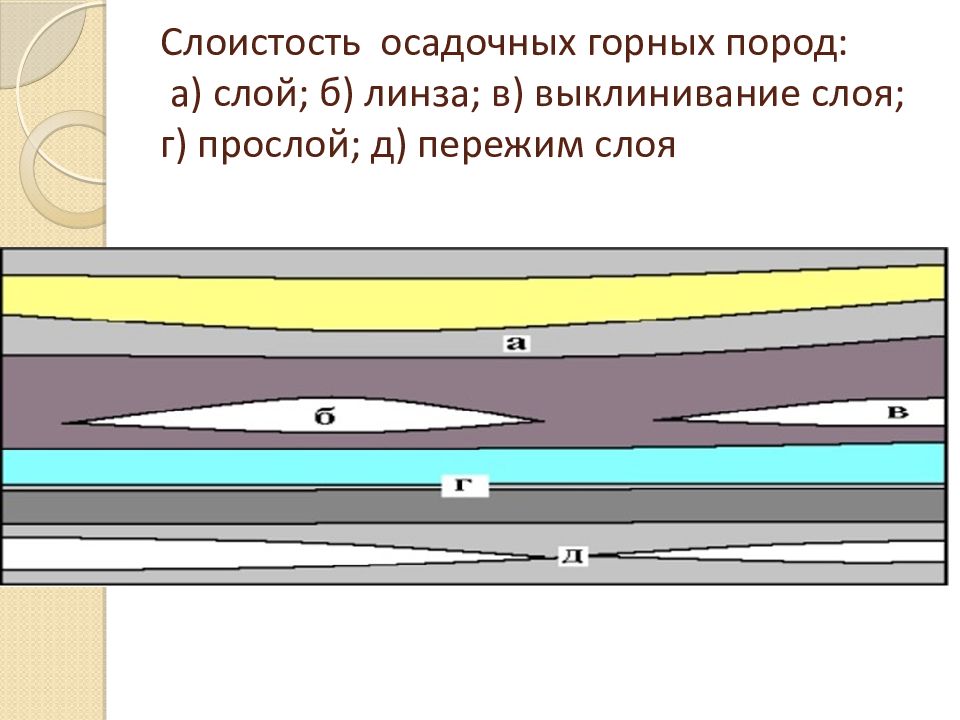

1.2. 4 – Условия и элементы залегания горных пород Геологические границы – линии раздела – границы между породами различного возраста, состава, генезиса и т.п. Осадочные горные породы переслаиваются с вулканическими, в т.ч. эффузивными, и метаморфическими породами – стратифицированные толщи, и могут иметь - первичное почти горизонтальное залегание или - вторичное складчатое и разрывное залегание. Интрузивные горные породы имеют свое залегание в виде батолитов, штоков, лакколитов, даек и т.п. (см. тема магматизм), обычно рассекают первые
изображает геологическое строение района карты в вертикальной плоскости, ориентированной определенным образом. При горизонтальном залегание строится поперек рельефа – пересекая наибольшую и наименьшую абсолютные отметки

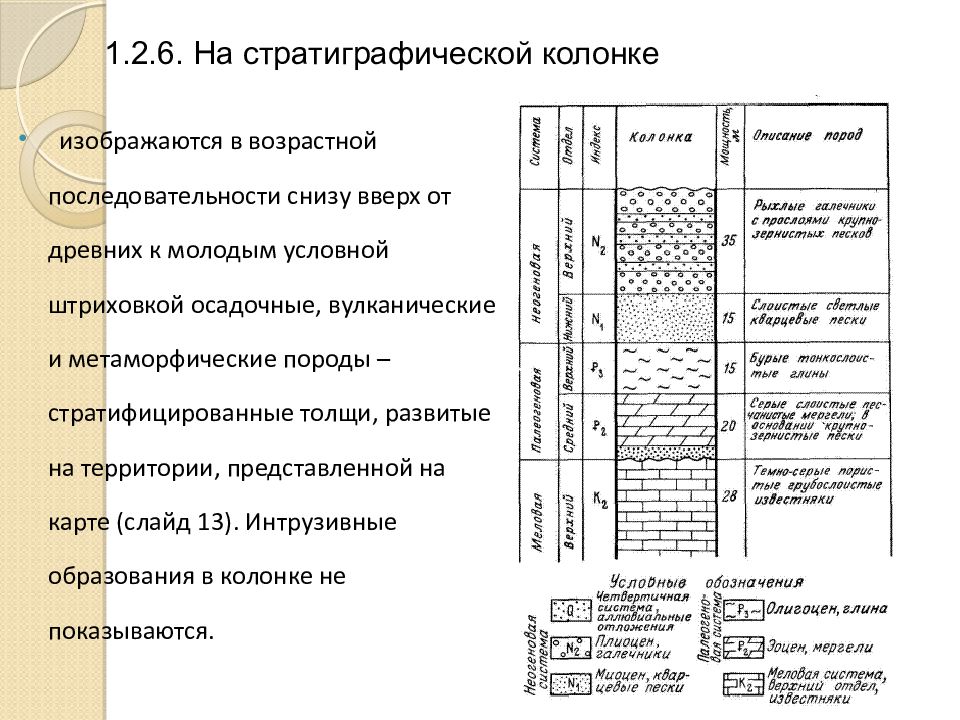

изображаются в возрастной последовательности снизу вверх от древних к молодым условной штриховкой осадочные, вулканические и метаморфические породы – стратифицированные толщи, развитые на территории, представленной на карте (слайд 13). Интрузивные образования в колонке не показываются.

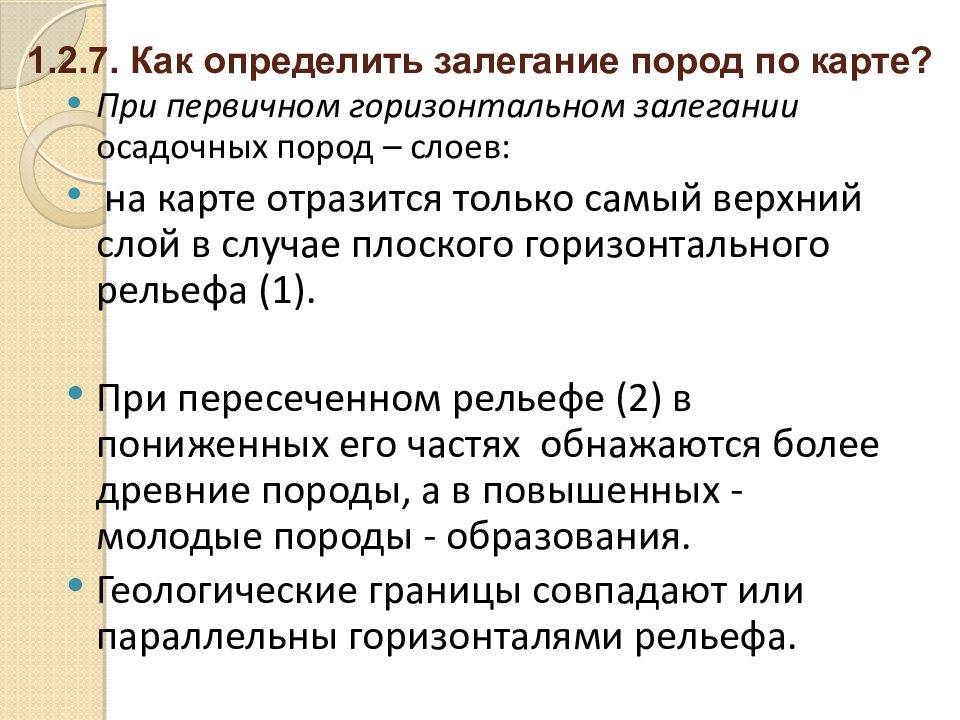

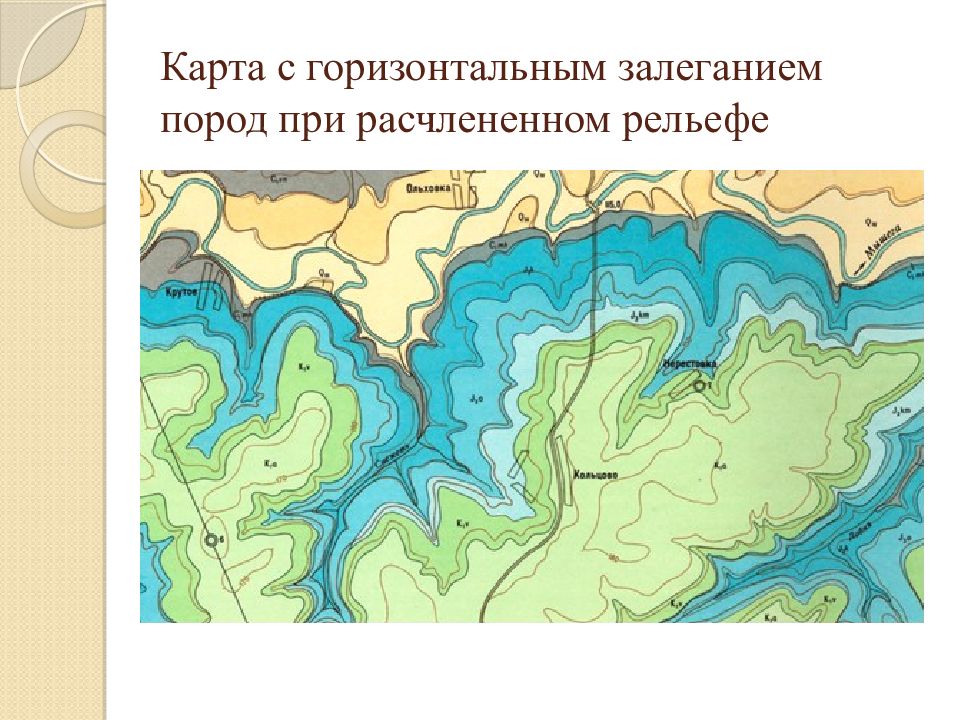

При первичном горизонтальном залегании осадочных пород – слоев: на карте отразится только самый верхний слой в случае плоского горизонтального рельефа (1). При пересеченном рельефе (2) в пониженных его частях обнажаются более древние породы, а в повышенных - молодые породы - образования. Геологические границы совпадают или параллельны горизонталями рельефа.
При горизонтальной залегании (см. разрез – верхний рисунок) геологические границы повторяют или совпадают с изолиниями рельефа, на возвышенностях лежат молодые породы, а в низинах – долинах – древние.

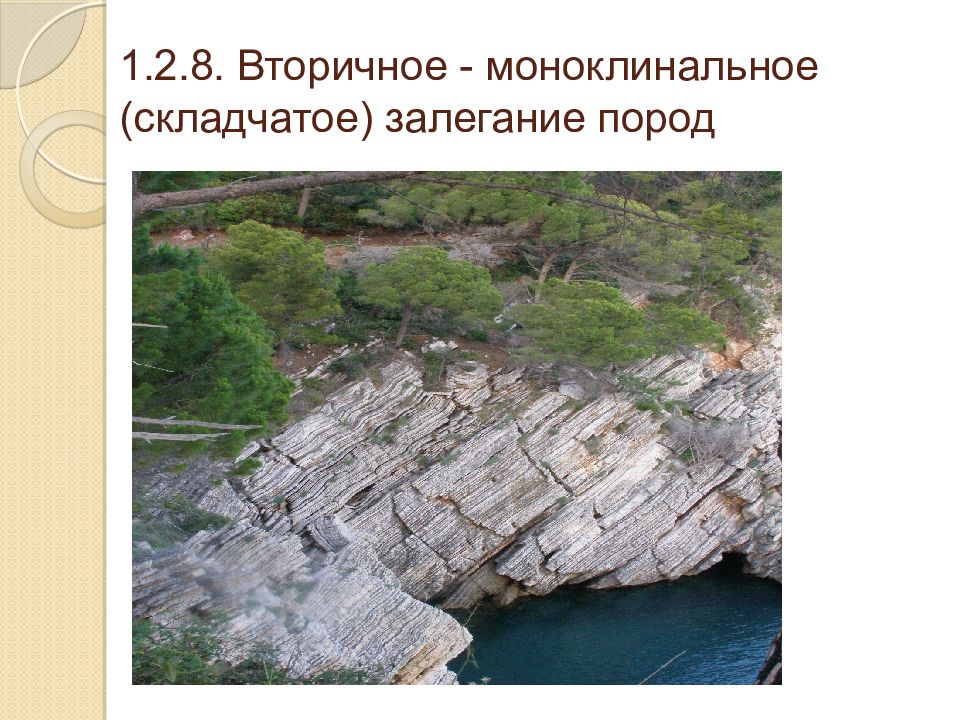

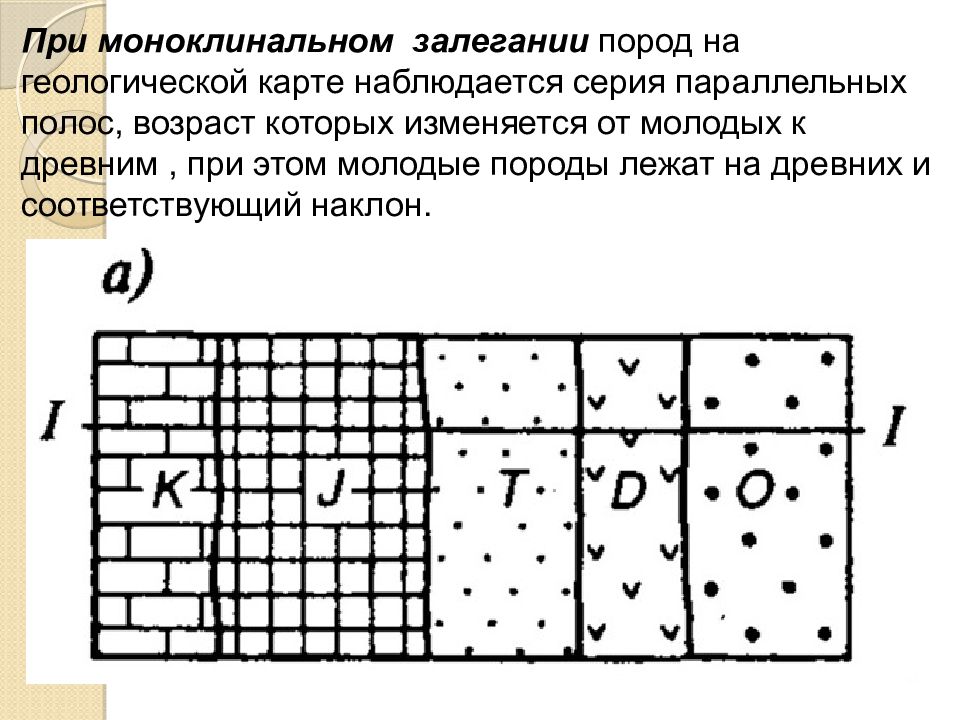

Рис. 79. Ге огнческая карта и геологический разрез района, сложенного наклонно залегающими слоями

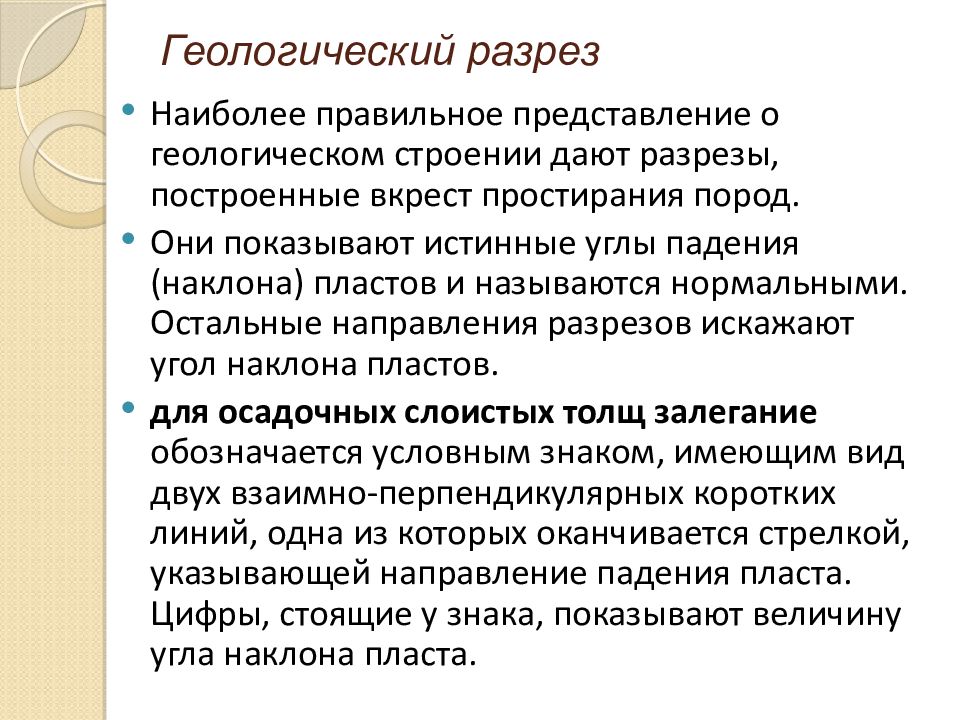

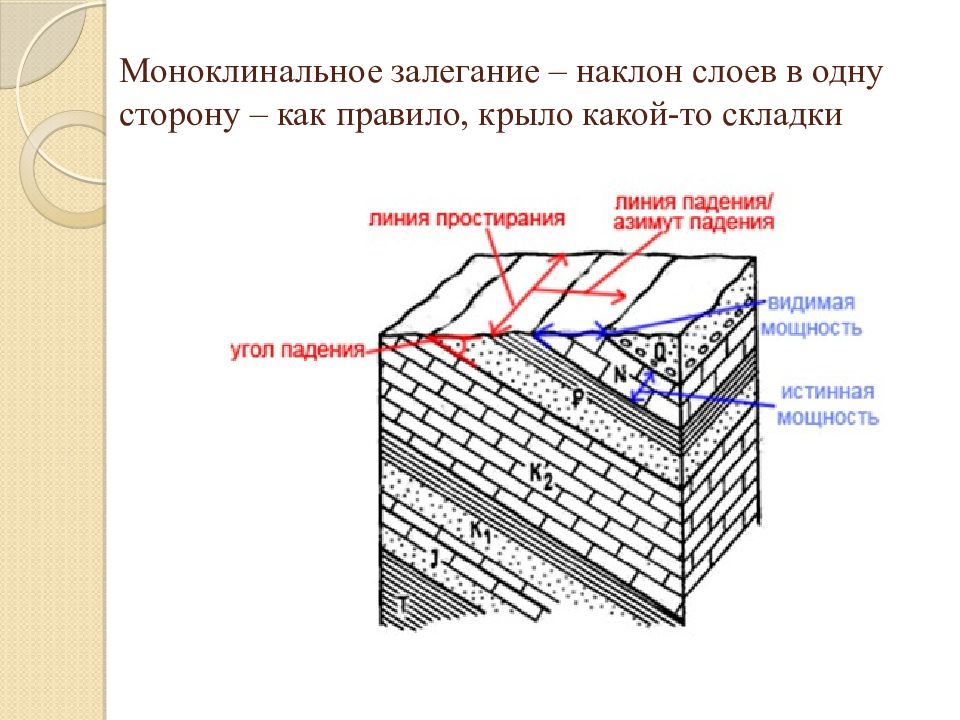

Наиболее правильное представление о геологическом строении дают разрезы, построенные вкрест простирания пород. Они показывают истинные углы падения (наклона) пластов и называются нормальными. Остальные направления разрезов искажают угол наклона пластов. для осадочных слоистых толщ залегание обозначается условным знаком, имеющим вид двух взаимно-перпендикулярных коротких линий, одна из которых оканчивается стрелкой, указывающей направление падения пласта. Цифры, стоящие у знака, показывают величину угла наклона пласта.

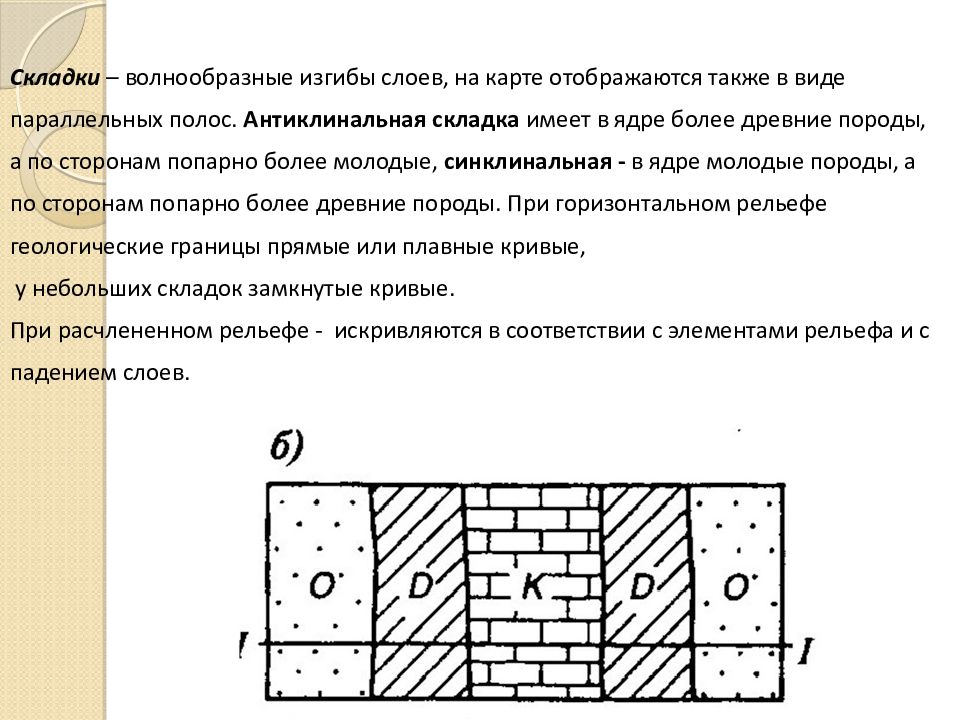

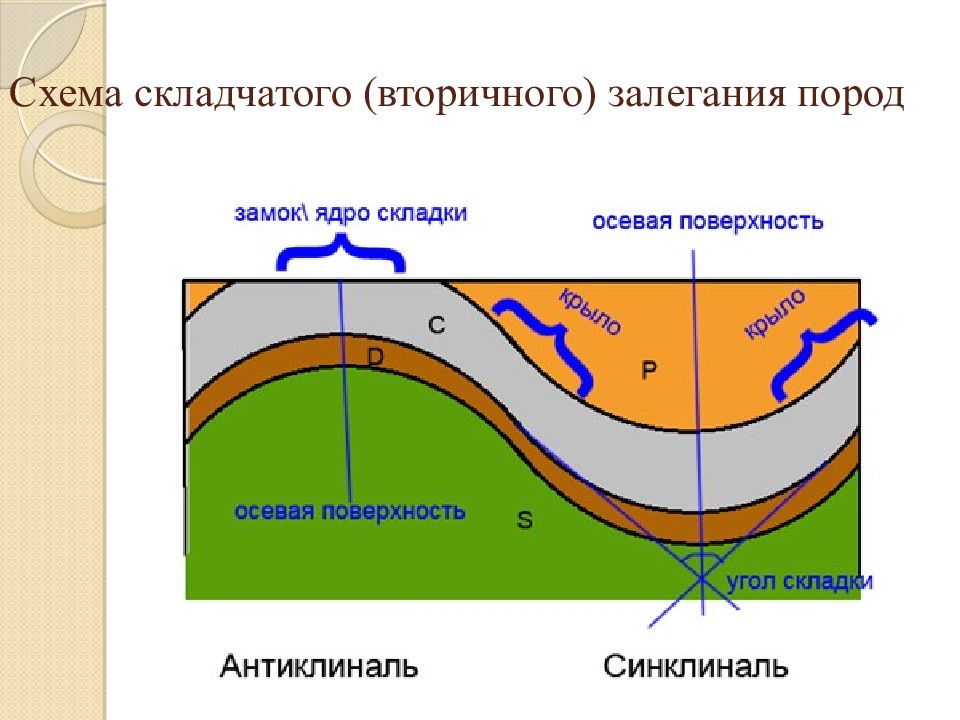

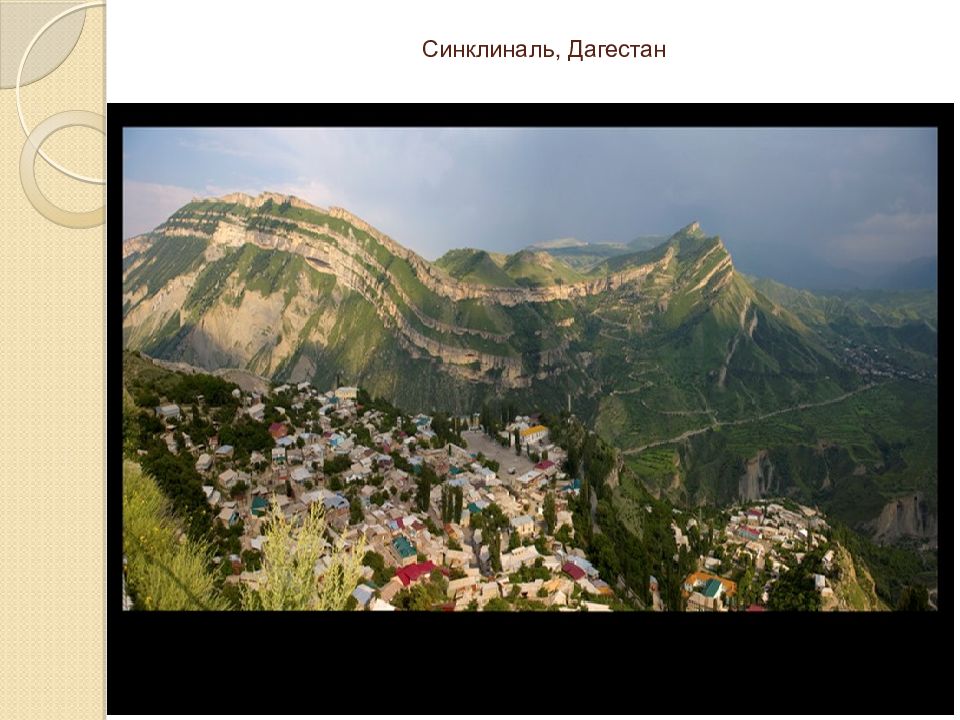

Рис. 81. Схематическое изображение двух смежных складок с указанием их элементов

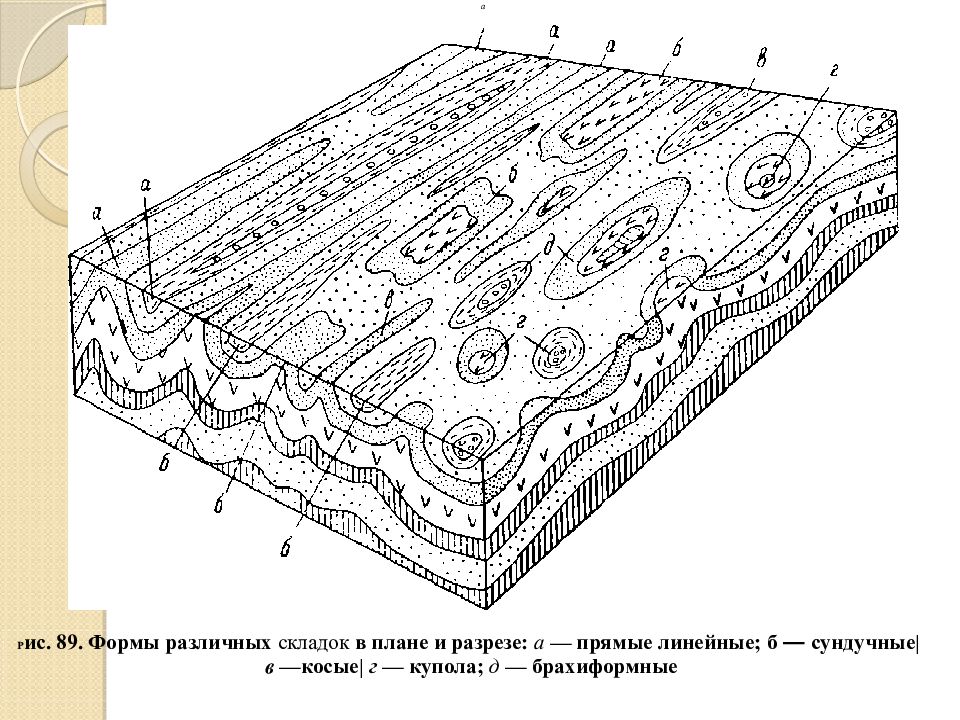

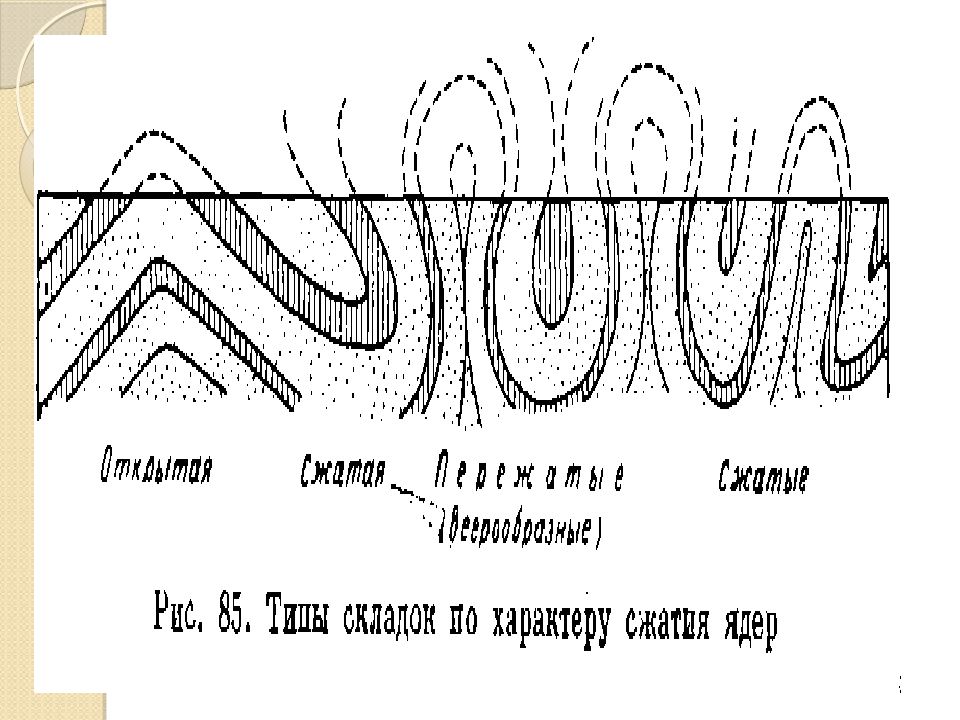

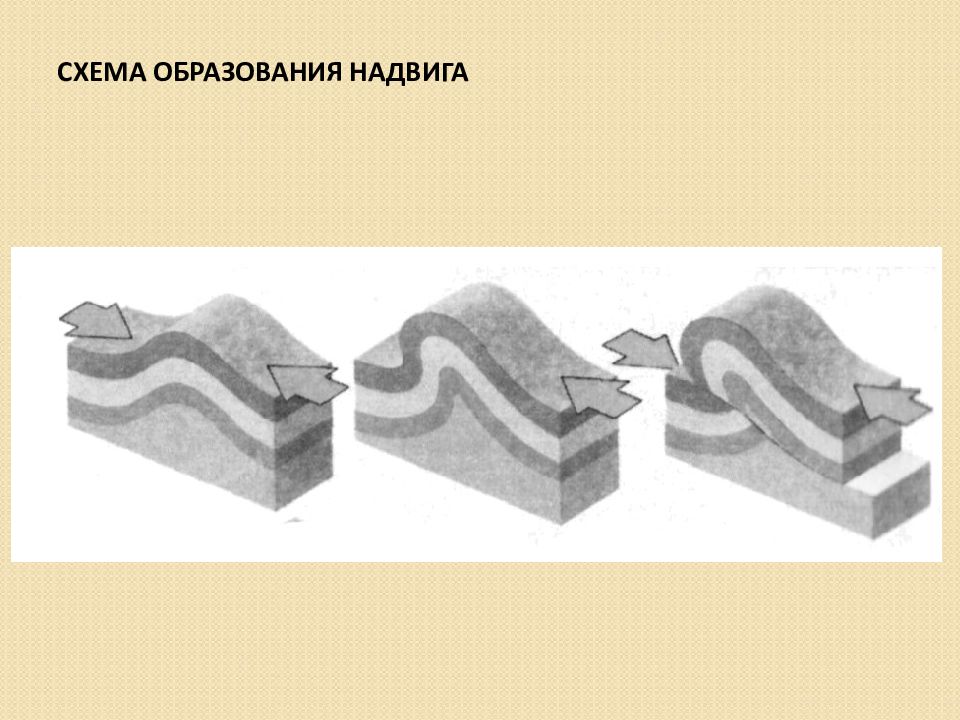

а Р ис. 89. Формы различных складок в плане и разрезе: а — прямые линейные; б — сундучные| в —косые| г — купола; д — брахиформные

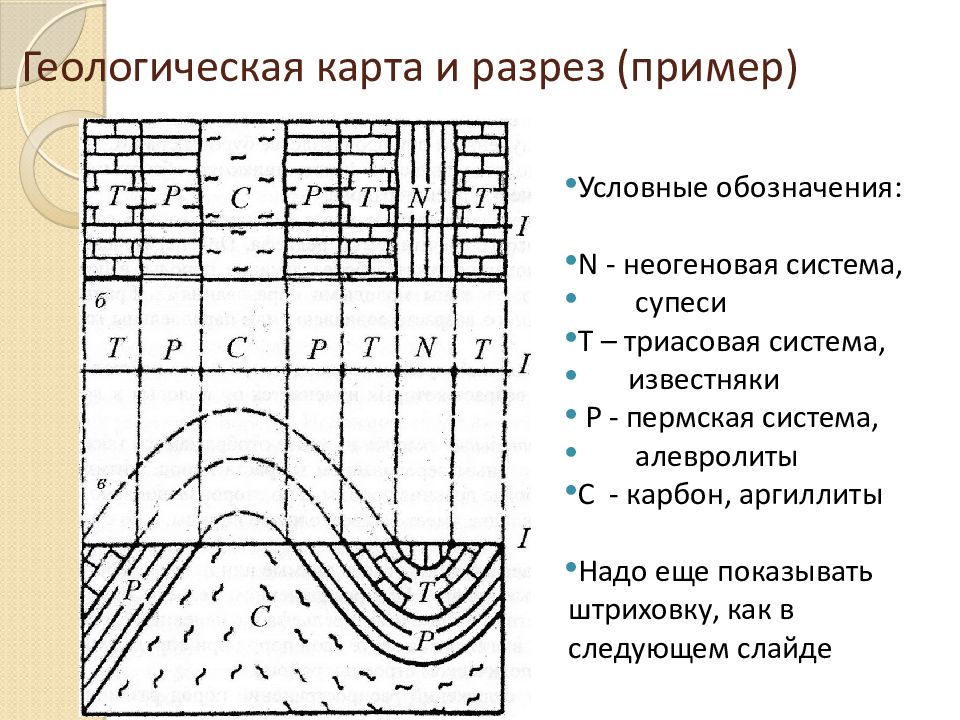

Условные обозначения: N - неогеновая система, супеси T – триасовая система, известняки P - пермская система, алевролиты C - карбон, аргиллиты Надо еще показывать штриховку, как в следующем слайде

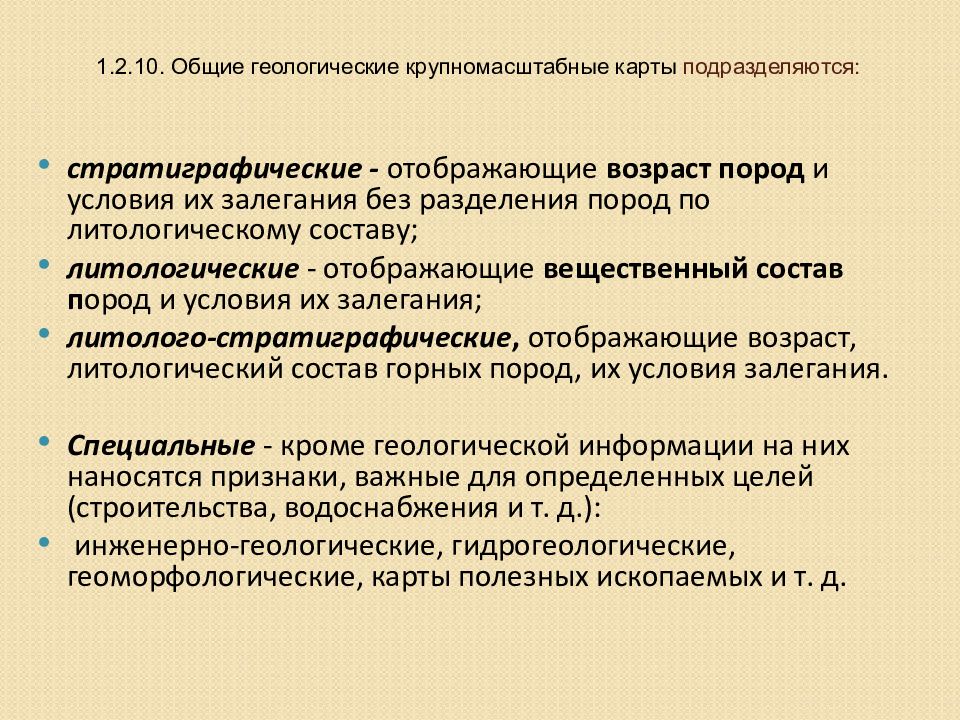

стратиграфические - отображающие возраст пород и условия их залегания без разделения пород по литологическому составу; литологические - отображающие вещественный состав п ород и условия их залегания; литолого-стратиграфические, отображающие возраст, литологический состав горных пород, их условия залегания. Специальные - кроме геологической информации на них наносятся признаки, важные для определенных целей (строительства, водоснабжения и т. д.): инженерно-геологические, гидрогеологические, геоморфологические, карты полезных ископаемых и т. д.

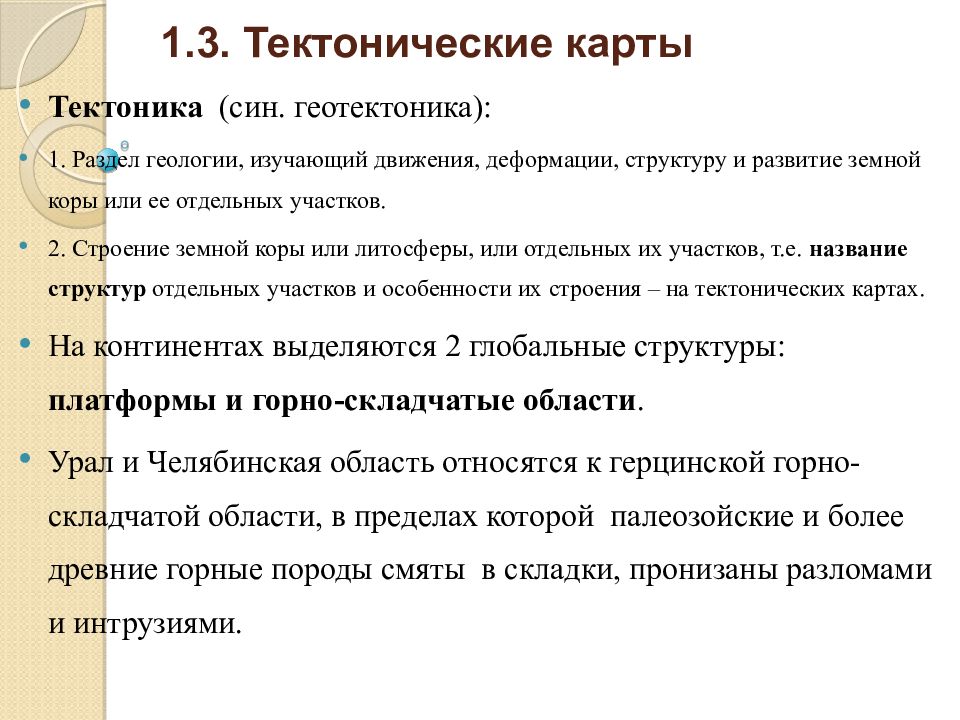

Тектоника (син. геотектоника): 1. Раздел геологии, изучающий движения, деформации, структуру и развитие земной коры или ее отдельных участков. 2. Строение земной коры или литосферы, или отдельных их участков, т.е. название структур отдельных участков и особенности их строения – на тектонических картах. На континентах выделяются 2 глобальные структуры: платформы и горно-складчатые области. Урал и Челябинская область относятся к герцинской горно-складчатой области, в пределах которой палеозойские и более древние горные породы смяты в складки, пронизаны разломами и интрузиями.

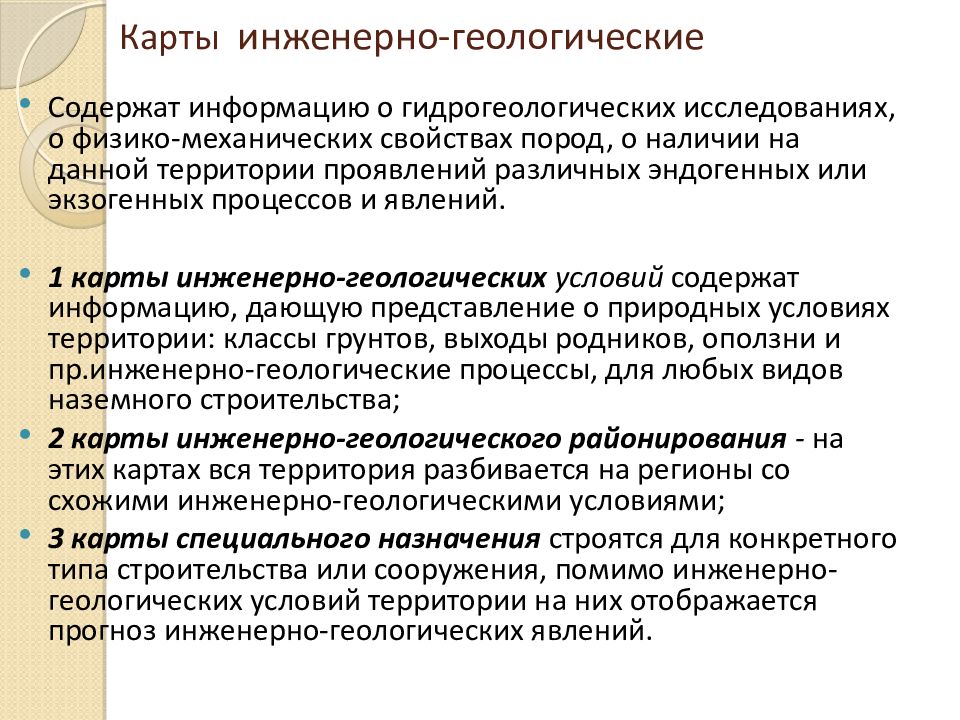

Содержат информацию о гидрогеологических исследованиях, о физико-механических свойствах пород, о наличии на данной территории проявлений различных эндогенных или экзогенных процессов и явлений. 1 карты инженерно-геологических условий содержат информацию, дающую представление о природных условиях территории: классы грунтов, выходы родников, оползни и пр.инженерно-геологические процессы, для любых видов наземного строительства; 2 карты инженерно-геологического районирования - на этих картах вся территория разбивается на регионы со схожими инженерно-геологическими условиями; 3 карты специального назначения строятся для конкретного типа строительства или сооружения, помимо инженерно-геологических условий территории на них отображается прогноз инженерно-геологических явлений.
Для специальных карт существует целая система условных знаков, обозначающих скважины, обнажения, геологические процессы, гидрогеологические особенности и т. д. Т.о. геологические карты содержат всю информацию о горных породах, подземных водах, геологических процессах и т.п.. Надо уметь их читать!!!
