Тема 2. ОБЩИЕ СВЕДЕНИЯ О ГЕОЛОГИЧЕСКИХ КАРТАХ
  • Тема 2. ОБЩИЕ СВЕДЕНИЯ О ГЕОЛОГИЧЕСКИХ КАРТАХ
  • 2.1. Определения
  • Ортогональная и центральная проекции Ортогональное проектирование используется при построении топографических и геологических карт. Центральное проектирование
  • 2.2. Масштабы геологических карт
  • 2.3. Номенклатура геологических карт
  • Схема размещения листов топографических карт масштаба 1:1000000
  • Схема разграфки территории бывшего СССР на листы масштаба1:1 000 000
  • Номенклатура топографических карт Слева –лист масштаба 1:1 000 000, справа – лист масштаба 1:100 000
  • Размеры листов топографических карт
  • Типы геологических карт
  • 2.4. Условные обозначения к геологическим картам дочетвертичных отложений
  • Условные обозначения к геологическим картам: стратифицированные образования
  • Общая стратиграфическая (геохронологическая) шкала фанерозоя Стратиграфический кодекс России, 2006 (с дополнениями )
  • Продолжение Общая стратиграфическая (геохронологическая) шкала фанерозоя Стратиграфический кодекс России, 2006 (с дополнениями )
  • Общая стратиграфическая (геохронологическая) шкала докембрия России Стратиграфический кодекс России, 2006 (с дополнениями )
  • Общая стратиграфическая (геохронологическая) шкала четвертичной системы Стратиграфический кодекс России, 2006 ( с дополнениями )
  • Буквенно-цифровая индексация стратифицированных толщ
  • Обозначение смежных стратиграфических подразделений
  • Основные стратиграфические подразделения Стратиграфический кодекс России, 2006
  • Соотношение общих стратиграфических и геохронологических подразделений
  • Условные обозначения к геологическим картам: магматические горные породы
  • Условные обозначения к геологическим картам: плутонические горные породы
  • Условные обозначения к геологическим картам: вулканические горные породы
  • Пример обозначения магматических пород на геологической карте
  • Примеры буквенно-цифровой индексации магматических горных пород
  • Условные обозначения геологических границ и залегания горных пород
  • Условные обозначения плоскостных и линейных структурных элементов
  • 2.5. Тематические (специальные) карты
  • Карты четвертичных отложений
  • Тектонические карты
  • Структурная карта
  • Карты полезных ископаемых
  • Геоморфологические карты
  • Гидрогеологи-ческие карты
  • Инженерно-геологические карты
  • Карта нефтегазоносности
  • Эколого-геологические карты
  • 2.6. Геологические разрезы (профили)
  • Выбор линии разреза
  • Ориентировка линии разреза и масштабы построения
  • Обозначение геологических и топографических объектов на геологических разрезах
  • Поправки на «косой» разрез и искажение вертикального масштаба
  • Ошибки, возникающие в результате преувеличения вертикального масштаба геологического разреза Ф. Лахи, 1966
1/43

Г.В. Лебедев Пермский университет

Изображение слайда

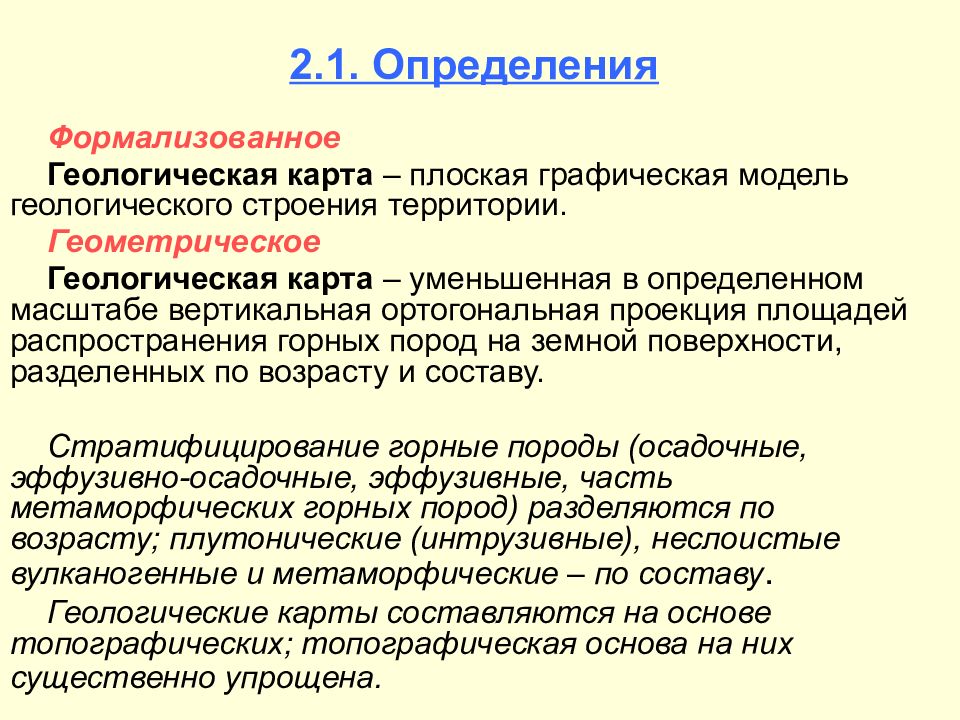

Слайд 2: 2.1. Определения

Формализованное Геологическая карта – плоская графическая модель геологического строения территории. Геометрическое Геологическая карта – уменьшенная в определенном масштабе вертикальная ортогональная проекция площадей распространения горных пород на земной поверхности, разделенных по возрасту и составу. Стратифицирование горные породы (осадочные, эффузивно-осадочные, эффузивные, часть метаморфических горных пород) разделяются по возрасту; плутонические (интрузивные), неслоистые вулканогенные и метаморфические – по составу. Геологические карты составляются на основе топографических; топографическая основа на них существенно упрощена.

Изображение слайда

Геологические карты имеют те же стандартные масштабы, что и топографические карты. В зависимости от масштаба они подразделяются на: Обзорные (1:2 500 000, 1:5 000 000, 1:10 000 000 и менее); Мелкомасштабные ( 1:1 000 000, 1:500 000); Среднемасштабные ( 1:200 00 0, 1:100 000); Крупномасштабные ( 1:50 000, 1:25 000); Детальные (1:10 000; 1:5000; 1:2000; 1:1000). Карты более крупного масштаба (1:500, 1:200, 1:100) принято называть планами. Полужирным шрифтом выделены основные масштабы государственных региональных геологических карт.

Изображение слайда

Геологические карты масштабов 1:1000000 ÷ 1:10000 имеют ту же стандартную номенклатуру, что и топографические карты соответствующих масштабов. Государственные геологические карты масштабов 1:1000000, 1:200000 и 1:50000, как правило, составляются в пределах топографических отдельных листов (трапеций) или группы смежных листов.

Изображение слайда

Слайд 6: Схема размещения листов топографических карт масштаба 1:1000000

Основу разграфки топографических карт составляют листы масштаба 1:1 000 000. Листы этих карт получаются путем деления геоида меридианами через 6 0 на зоны и параллелями на ряды через 4 0. Нумерация зон ведется арабскими цифрами от меридиана 180 0 на восток, а рядов – от экватора прописными латинскими буквами.

Изображение слайда

Слайд 7: Схема разграфки территории бывшего СССР на листы масштаба1:1 000 000

Изображение слайда

Слайд 8: Номенклатура топографических карт Слева –лист масштаба 1:1 000 000, справа – лист масштаба 1:100 000

Изображение слайда

Слайд 9: Размеры листов топографических карт

Изображение слайда

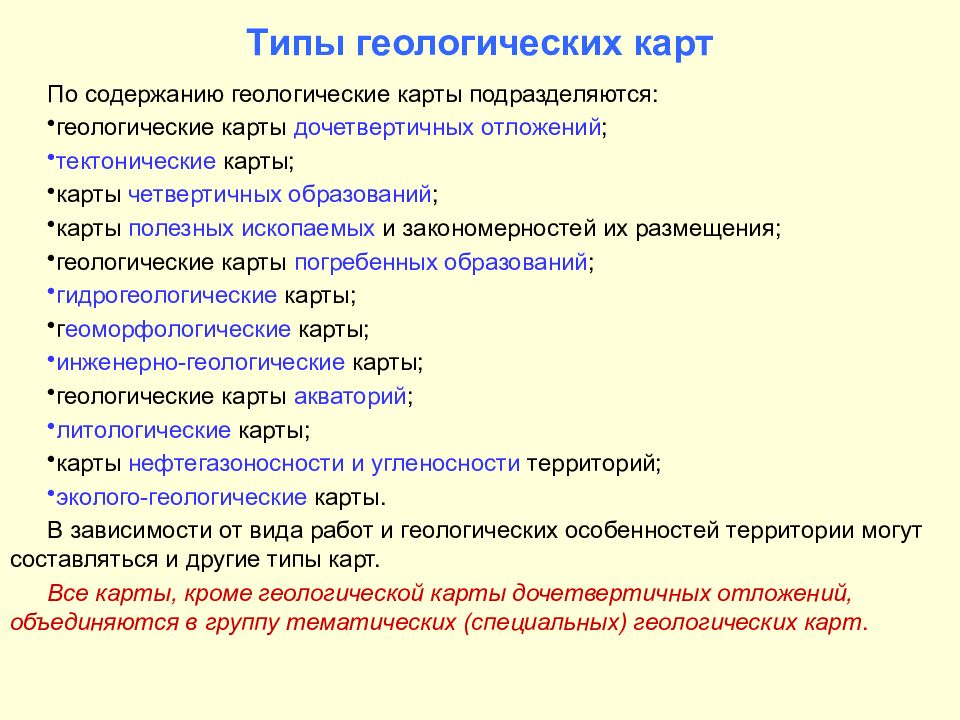

Слайд 10: Типы геологических карт

По содержанию геологические карты подразделяются: геологические карты дочетвертичных отложений ; тектонические карты; карты четвертичных образований ; карты полезных ископаемых и закономерностей их размещения; геологические карты погребенных образований ; гидрогеологические карты; г еоморфологические карты; инженерно-геологические карты; геологические карты акваторий ; литологические карты; карты нефтегазоносности и угленосности территорий; эколого-геологические карты. В зависимости от вида работ и геологических особенностей территории могут составляться и другие типы карт. Все карты, кроме геологической карты дочетвертичных отложений, объединяются в группу тематических (специальных) геологических карт.

Изображение слайда

Слайд 11: 2.4. Условные обозначения к геологическим картам дочетвертичных отложений

Для обозначения возраста, состава, условий залегания, происхождения горных пород, границ между ними и т.д. на геологических картах применяется система условных обозначений, включающая в себя: цветовую раскраску ; буквенно-цифровые индексы ; крап (штриховка); структурные знаки ; линии различных типов. Условные обозначения регламентируются «Инструкциями по составлению и подготовке изданию листов Государственной геологической карты» соответствующих масштабов.

Изображение слайда

Слайд 12: Условные обозначения к геологическим картам: стратифицированные образования

Эратема Индекс Система Индекс Раскраска Кайнозойская KZ (Kz) Четвертичная Q Желтовато-сероватый Неогеновая N Желтый Палеогеновая P (Pg) Оранжево-желтый Мезозойская MZ (Mz) Меловая K (Cr) Зеленый Юрская I Синий Триасовая T Фиолетовый Палеозойская PZ (Pz) Пермская P Оранжево-коричневый Каменноугольная C Серый Девонская D Коричневый Силурийская S Серо-зеленый Ордовикская O Оливково-зеленый Кембрийская Є (Cm) Сине-зеленый Протерозойская PR (Pt) Розовый Архейская AR (Ar) Сиренево-розовый

Изображение слайда

Слайд 13: Общая стратиграфическая (геохронологическая) шкала фанерозоя Стратиграфический кодекс России, 2006 (с дополнениями )

Изображение слайда

Слайд 14: Продолжение Общая стратиграфическая (геохронологическая) шкала фанерозоя Стратиграфический кодекс России, 2006 (с дополнениями )

Изображение слайда

Слайд 15: Общая стратиграфическая (геохронологическая) шкала докембрия России Стратиграфический кодекс России, 2006 (с дополнениями )

Изображение слайда

Слайд 16: Общая стратиграфическая (геохронологическая) шкала четвертичной системы Стратиграфический кодекс России, 2006 ( с дополнениями )

Изображение слайда

Слайд 17: Буквенно-цифровая индексация стратифицированных толщ

Изображение слайда

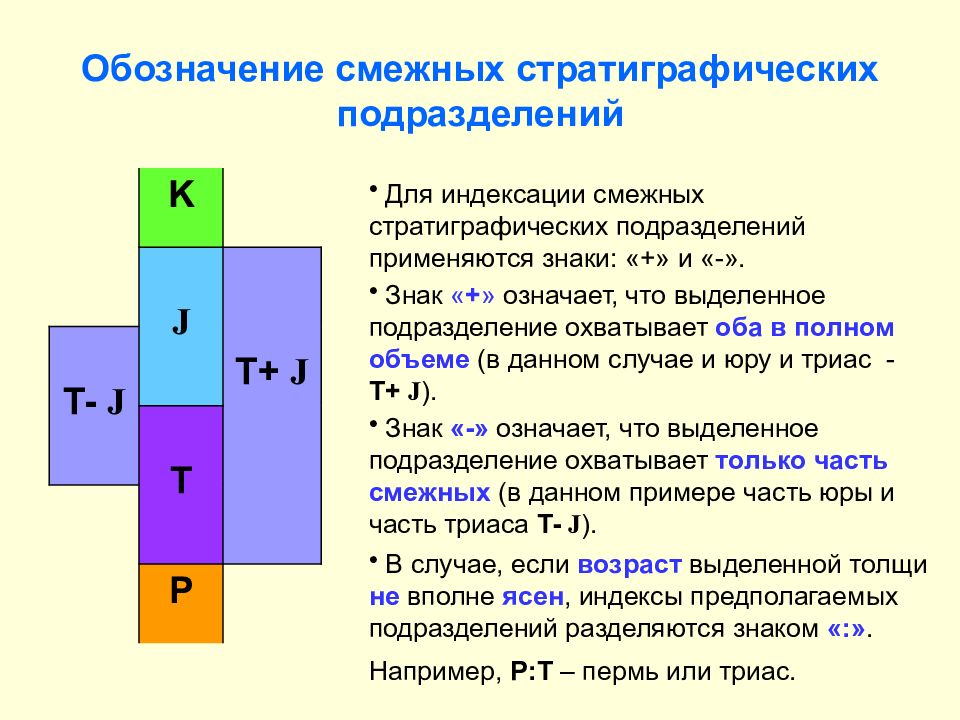

Слайд 18: Обозначение смежных стратиграфических подразделений

Для индексации смежных стратиграфических подразделений применяются знаки: «+» и «-». Знак « + » означает, что выделенное подразделение охватывает оба в полном объеме (в данном случае и юру и триас - T+ J ). Знак «-» означает, что выделенное подразделение охватывает только часть смежных (в данном примере часть юры и часть триаса T- J ). В случае, если возраст выделенной толщи не вполне ясен, индексы предполагаемых подразделений разделяются знаком «:». Например, P:T – пермь или триас. K J T+ J T- J T P

Изображение слайда

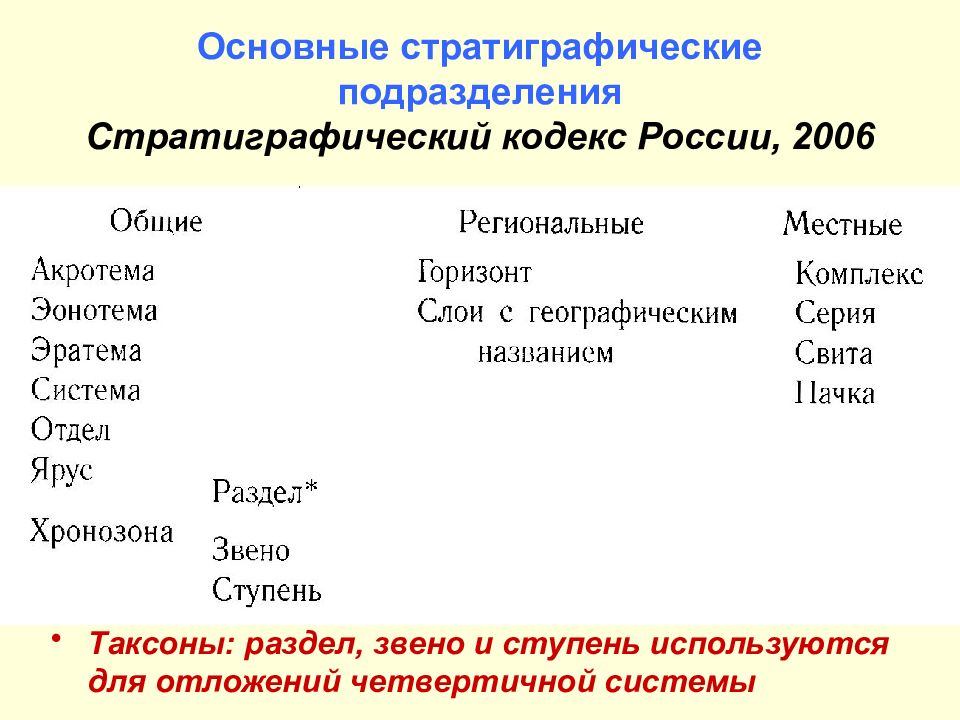

Слайд 19: Основные стратиграфические подразделения Стратиграфический кодекс России, 2006

Таксоны: раздел, звено и ступень используются для отложений четвертичной системы

Изображение слайда

Слайд 20: Соотношение общих стратиграфических и геохронологических подразделений

В качестве геохронологического подразделения допустимо использовать термин свободного пользования «время».

Изображение слайда

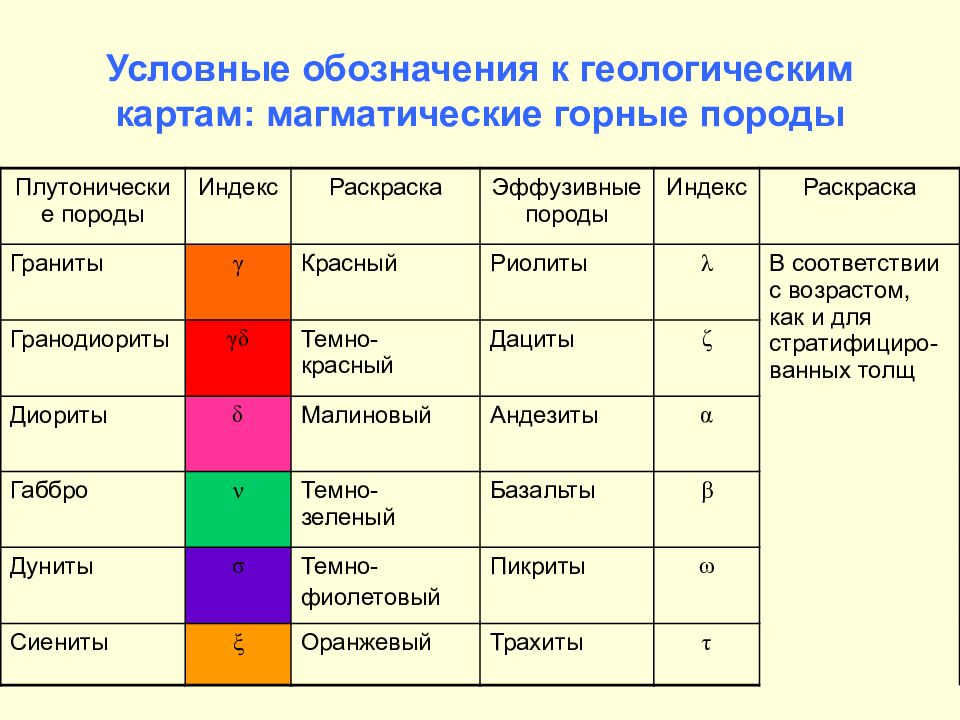

Слайд 21: Условные обозначения к геологическим картам: магматические горные породы

Плутонические породы Индекс Раскраска Эффузивные породы Индекс Раскраска Граниты γ Красный Риолиты λ В соответствии с возрастом, как и для стратифициро-ванных толщ Гранодиориты γδ Темно-красный Дациты ζ Диориты δ Малиновый Андезиты α Габбро ν Темно-зеленый Базальты β Дуниты σ Темно- фиолетовый Пикриты ω Сиениты ξ Оранжевый Трахиты τ

Изображение слайда

Слайд 22: Условные обозначения к геологическим картам: плутонические горные породы

Цветовая раскраска магматических горных пород сопровождается специальными знаками (крапом)

Изображение слайда

Слайд 23: Условные обозначения к геологическим картам: вулканические горные породы

Изображение слайда

Слайд 24: Пример обозначения магматических пород на геологической карте

Изображение слайда

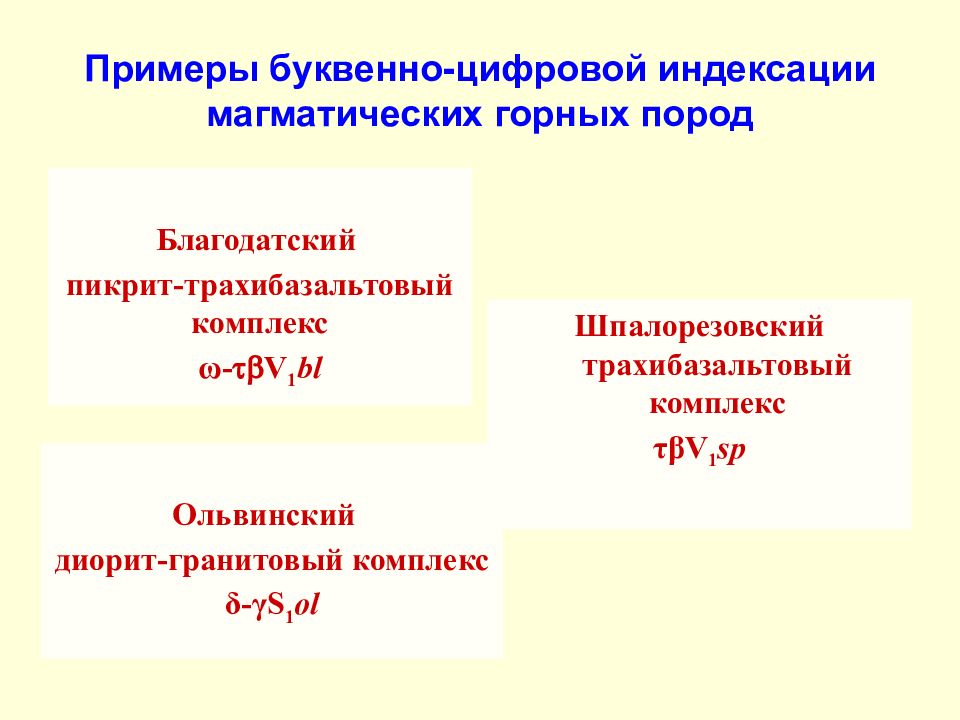

Слайд 25: Примеры буквенно-цифровой индексации магматических горных пород

Благодатский пикрит-трахибазальтовый комплекс ω -  V 1 bl Шпалорезовский трахибазальтовый комплекс τβ V 1 sp Ольвинский диорит-гранитовый комплекс δ-γ S 1 ol

Изображение слайда

Слайд 26: Условные обозначения геологических границ и залегания горных пород

1 – геологические границы: установленные (а), предполагаемые (б); 2 – граница несогласия; 3 – горизонтальное залегание; 4 – вертикальное залегание; 5 – наклонное залегание: нормальное (а), опрокинутое (б). Примечание: 1 ) геологические объекты, которые вследствие малой мощности не могут быть изображены в масштабе карты, но имеющие важное геологическое значение, показываются толщиной 1мм ; 2) элементы топографии в условных обозначениях не приводятся.

Изображение слайда

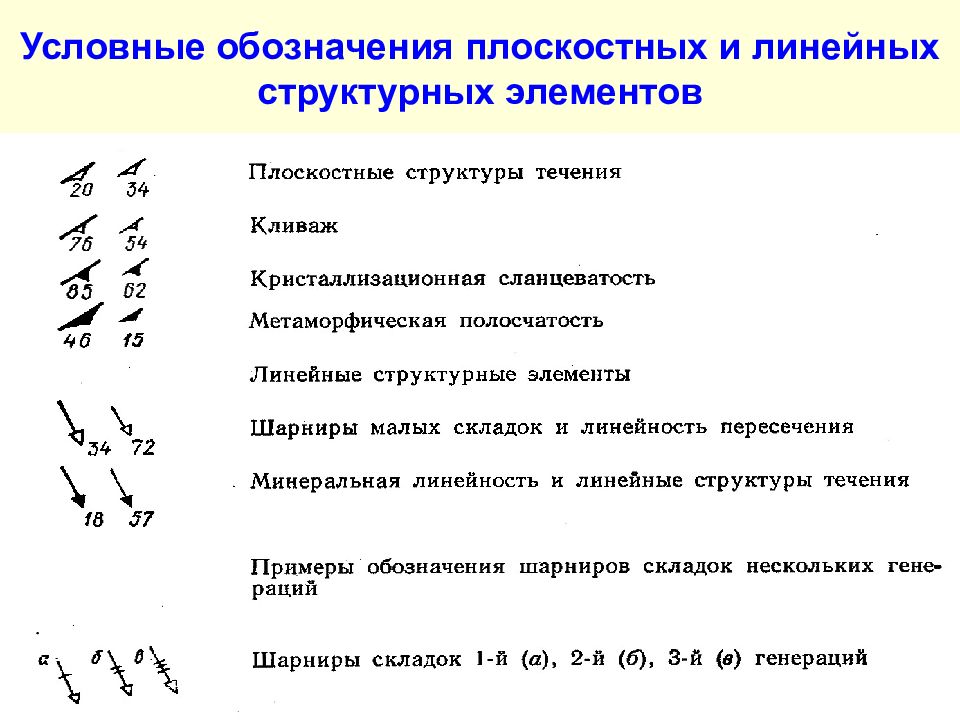

Слайд 27: Условные обозначения плоскостных и линейных структурных элементов

Изображение слайда

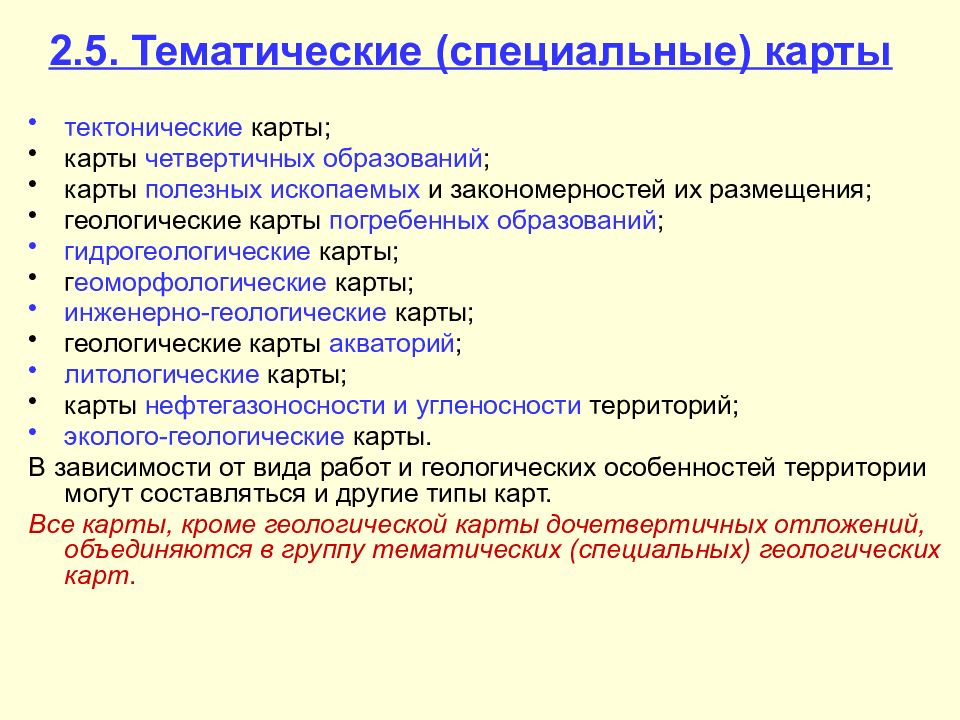

Слайд 28: 2.5. Тематические (специальные) карты

тектонические карты; карты четвертичных образований ; карты полезных ископаемых и закономерностей их размещения; геологические карты погребенных образований ; гидрогеологические карты; г еоморфологические карты; инженерно-геологические карты; геологические карты акваторий ; литологические карты; карты нефтегазоносности и угленосности территорий; эколого-геологические карты. В зависимости от вида работ и геологических особенностей территории могут составляться и другие типы карт. Все карты, кроме геологической карты дочетвертичных отложений, объединяются в группу тематических (специальных) геологических карт.

Изображение слайда

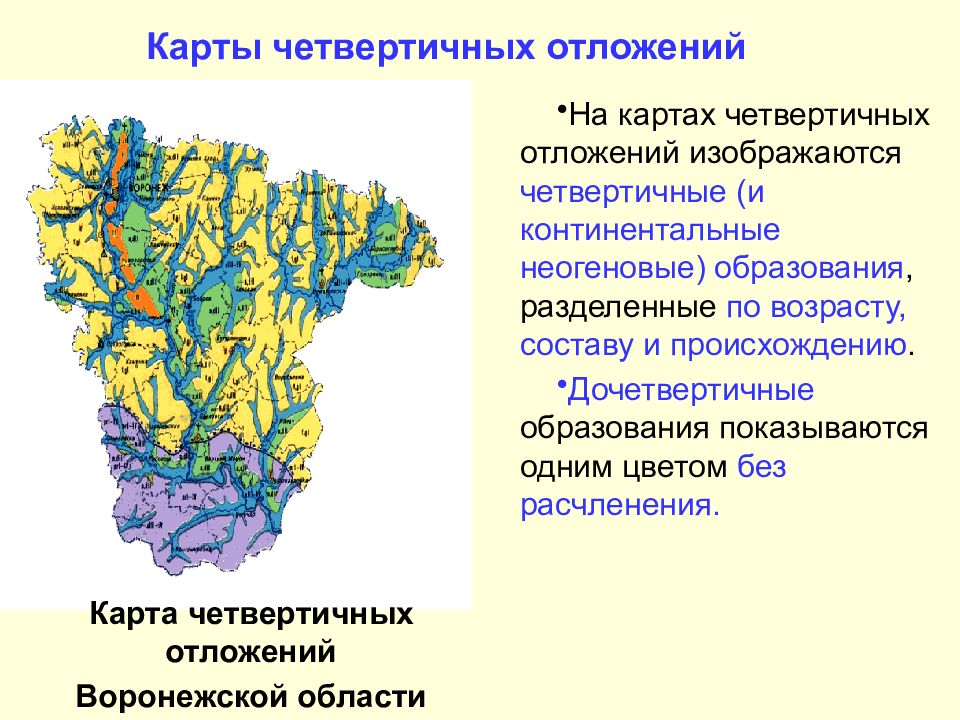

Слайд 29: Карты четвертичных отложений

На картах четвертичных отложений изображаются четвертичные (и континентальные неогеновые) образования, разделенные по возрасту, составу и происхождению. Дочетвертичные образования показываются одним цветом без расчленения. Карта четвертичных отложений Воронежской области

Изображение слайда

Слайд 30: Тектонические карты

На тектонических картах изображаются структурные формы различных категорий (таксонов) и возраста. Способы изображения: окраски и штриховки, линейный, изогипс. Тектоническая карта Кавказа

Изображение слайда

Слайд 31: Структурная карта

На структурных картах геологические поверхности изображаются с помощью изогипс (стратоизогипс) – линий равных высотных отметок.

Изображение слайда

Слайд 32: Карты полезных ископаемых

Составляются на геологической основе. На них специальными знаками изображаются: месторождения; проявления полезных ископаемых; пункты минерализации; перспективные аномалии (минералогические, геохимические, геофизические ).

Изображение слайда

Слайд 33: Геоморфологические карты

Геоморфологические карты — отображают рельеф земной поверхности, его происхождение, возраст, формы и их размеры.

Изображение слайда

Слайд 34: Гидрогеологи-ческие карты

Отображают условия залегания, закономерности распределения и формирования подземных вод, их качественные и количественные показатели.

Изображение слайда

Слайд 35: Инженерно-геологические карты

На инженерно-геологических картах изображаются геологические факторы, учитываемые при планировании, проектировании, строительстве, эксплуатации сооружений и проведении других инженерных мероприятий, а также при прогнозе изменения геологической среды под влиянием хозяйственной деятельности. На них отображены возраст, генезис, условия залегания, состав, строение и физико-механические свойства горных пород, их распространение, геоморфологические, гидрогеологические условия, геодинамические явления.

Изображение слайда

Слайд 36: Карта нефтегазоносности

http://www.vsegei.ru/ru/info/gisatlas/sfo/irkutskaya_obl/index.php

Изображение слайда

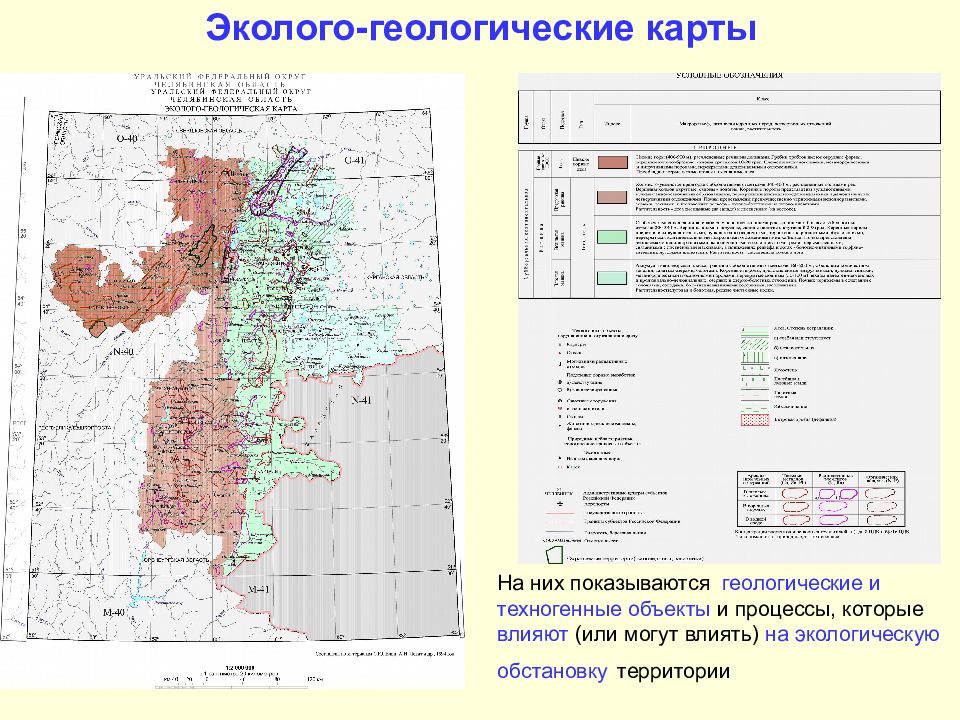

Слайд 37: Эколого-геологические карты

На них показываются геологические и техногенные объекты и процессы, которые влияют (или могут влиять) на экологическую обстановку территории

Изображение слайда

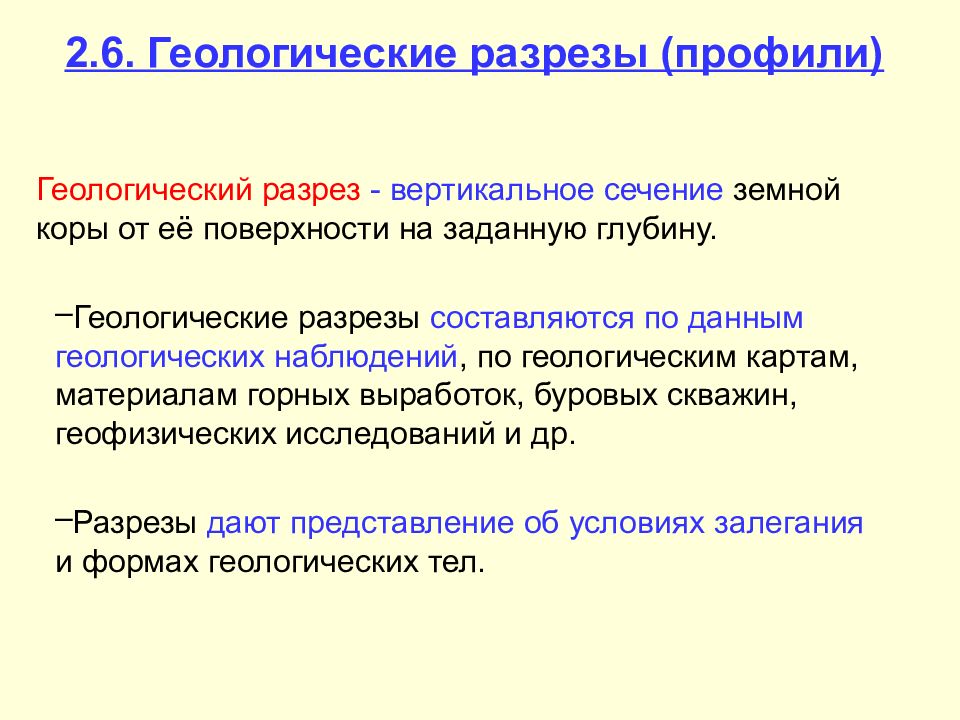

Слайд 38: 2.6. Геологические разрезы (профили)

Геологический разрез - вертикальное сечение земной коры от её поверхности на заданную глубину. Геологические разрезы составляются по данным геологических наблюдений, по геологическим картам, материалам горных выработок, буровых скважин, геофизических исследований и др. Разрезы дают представление об условиях залегания и формах геологических тел.

Изображение слайда

Слайд 39: Выбор линии разреза

Линия разреза должна проходить через наиболее интересные в геологическом отношении участки и, по-возможности, вскрывать весь комплекс горных пород. Линия разреза обычно прямая, но может быть и ломаной. Ломаные линии обычно используются при резком изменении простирания горных пород или построении разрезов через скважины, горные выработки, устья которых не лежат на одной прямой. Линия разреза начинается и заканчивается на рамках карты. Начало и конец линии разреза обозначаются прописными (большими) буквами русского алфавита. Например: АБ, ВГ, АБВ. Начальная буква (А) ставиться на юго-западном, западном или северо-западном конце линии разреза. При меридиональной ориентировке разреза начальная буква ставиться на южном конце линии. Обозначение начала и конца линии разреза А Б Б А Б А А Б Б

Изображение слайда

Слайд 40: Ориентировка линии разреза и масштабы построения

При наклонном (моноклинальном) и складчатом залегании линию разреза обычно ориентируют вкрест простирания горных пород. Масштабы горизонтальный и вертикальный принимается равными масштабу карты. При горизонтальном залегании линию разреза строят через точки с максимальными и минимальными отметками рельефа. Масштаб горизонтальный принимается равным масштабу карты, а вертикальный – может быть увеличен в удобное число раз. Большое увеличение вертикального масштаба приводит к сильному искажению геологической модели. Поэтому принято самую маломощную толщу изображать толщиной порядка 1 мм.

Изображение слайда

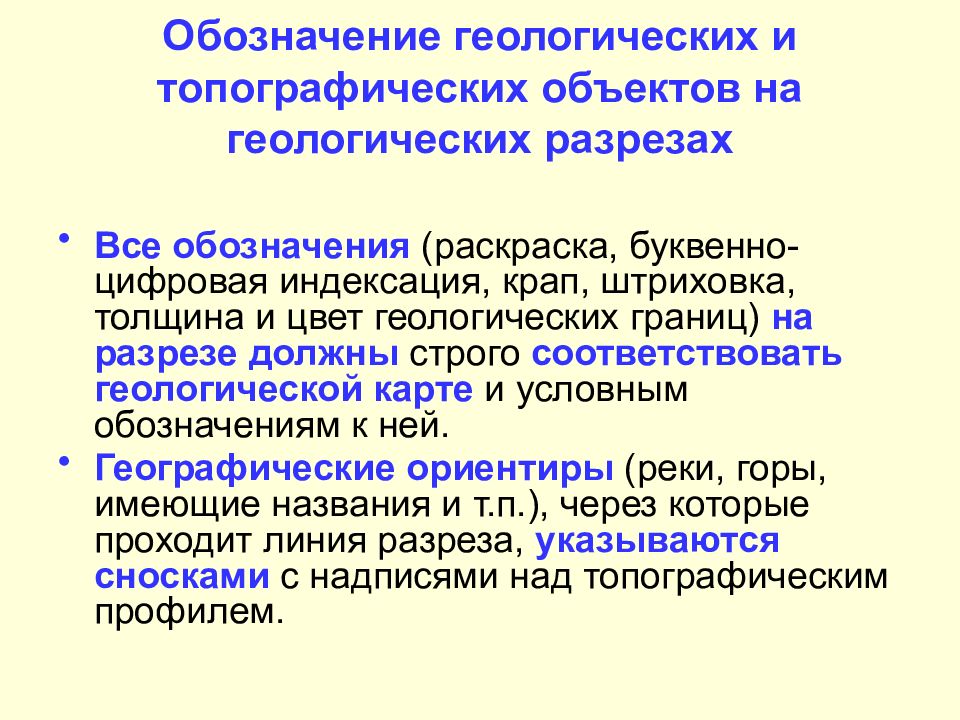

Слайд 41: Обозначение геологических и топографических объектов на геологических разрезах

Все обозначения (раскраска, буквенно-цифровая индексация, крап, штриховка, толщина и цвет геологических границ) на разрезе должны строго соответствовать геологической карте и условным обозначениям к ней. Географические ориентиры (реки, горы, имеющие названия и т.п.), через которые проходит линия разреза, указываются сносками с надписями над топографическим профилем.

Изображение слайда

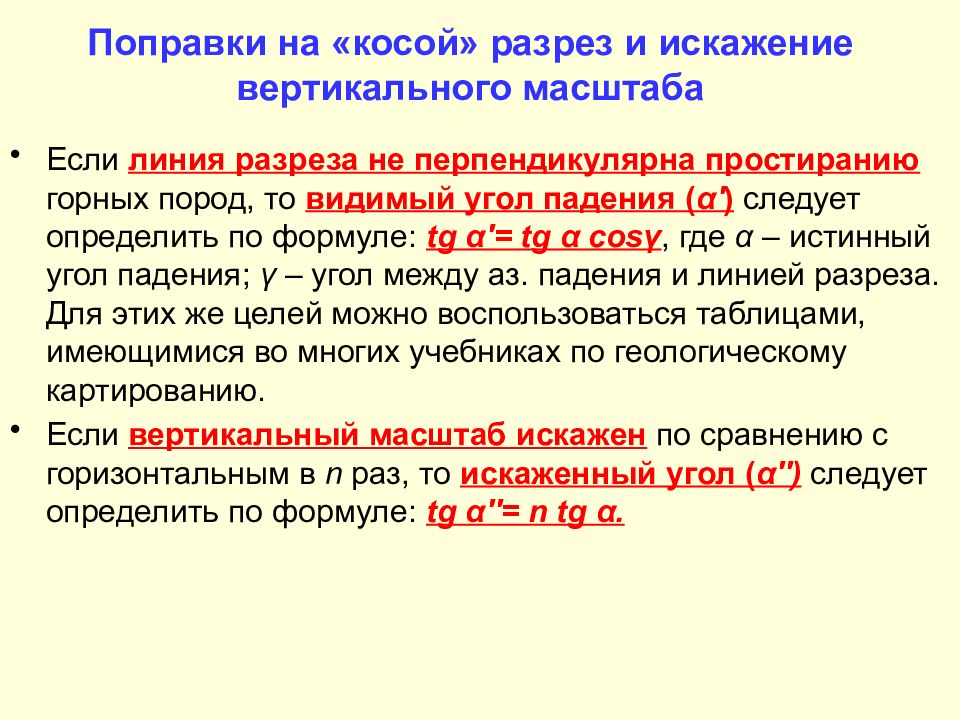

Слайд 42: Поправки на «косой» разрез и искажение вертикального масштаба

Если линия разреза не перпендикулярна простиранию горных пород, то видимый угол падения ( α′ ) следует определить по формуле: tg α′ = tg α cos γ, где α – истинный угол падения; γ – угол между аз. падения и линией разреза. Для этих же целей можно воспользоваться таблицами, имеющимися во многих учебниках по геологическому картированию. Если вертикальный масштаб искажен по сравнению с горизонтальным в n раз, то искаженный угол ( α′′ ) следует определить по формуле: tg α′′ = n tg α.

Изображение слайда

Последний слайд презентации: Тема 2. ОБЩИЕ СВЕДЕНИЯ О ГЕОЛОГИЧЕСКИХ КАРТАХ: Ошибки, возникающие в результате преувеличения вертикального масштаба геологического разреза Ф. Лахи, 1966

Изображение слайда
