ГпОУ « Юргинский технологический колледж » имени Павлючкова Геннадия Антоновича Логвинова Наталья Александровна преподаватель общепрофессиональных дисциплин Тема работы: Презентация для проведения теоретического занятия по теме «Зубчатые передачи» Направление: Современные методы и формы обучения

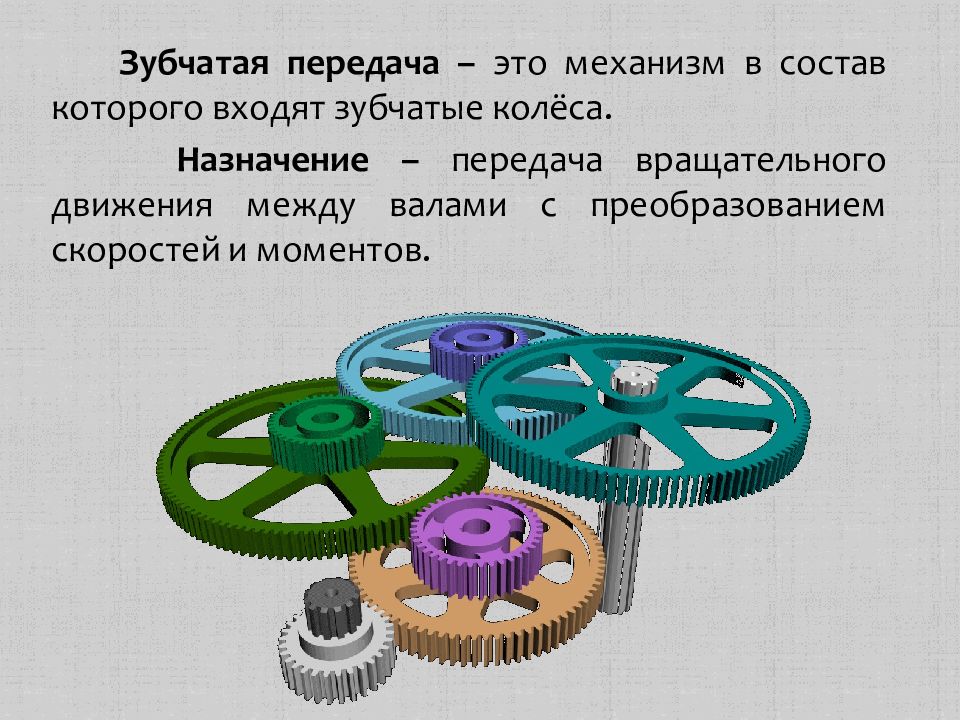

Зубчатая передача – это механизм в состав которого входят зубчатые колёса. Назначение – передача вращательного движения между валами с преобразованием скоростей и моментов.
Принцип работы передачи – движение передаётся путем зацепления зубьев пары зубчатых колёс. Колесо с меньшим числом зубьев, называется – шестерня, с большим – колесо.

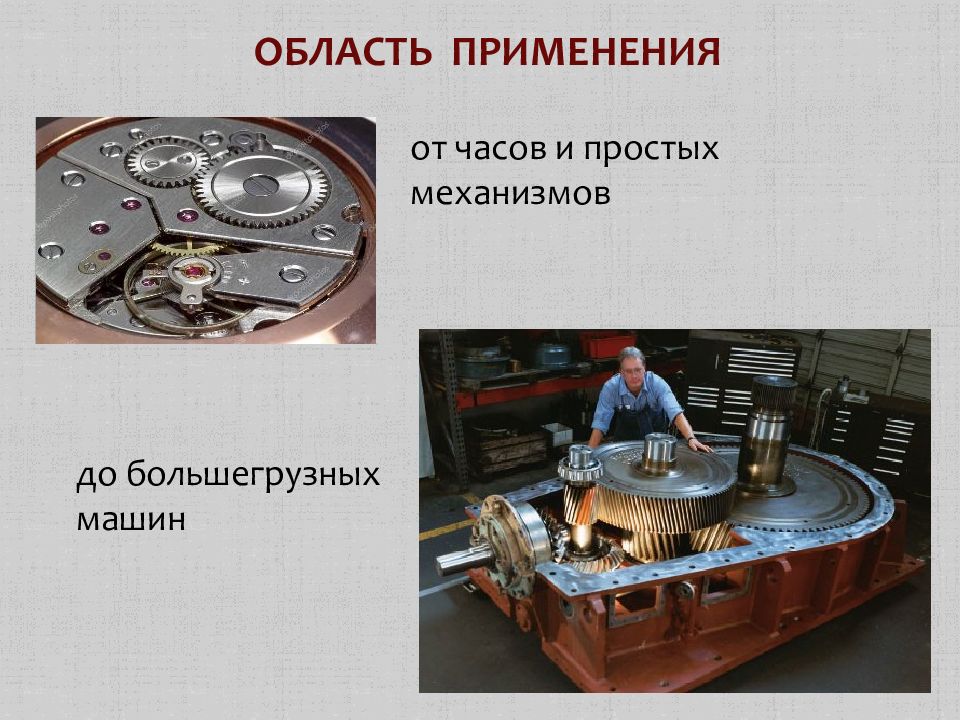

ОБЛАСТЬ ПРИМЕНЕНИЯ от часов и простых механизмов до большегрузных машин

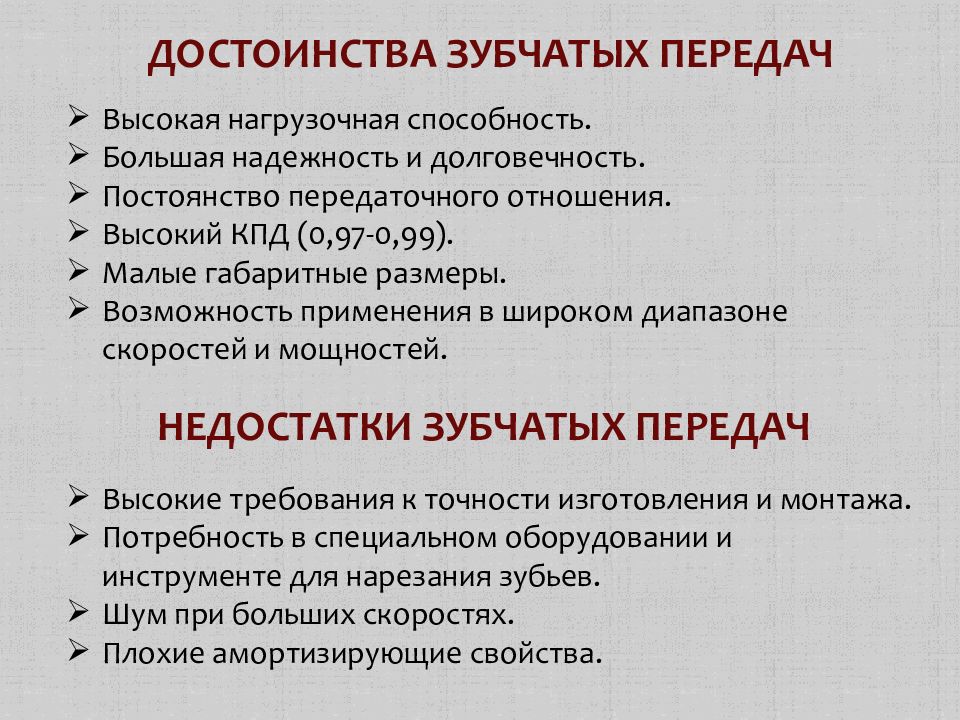

ДОСТОИНСТВА ЗУБЧАТЫХ ПЕРЕДАЧ НЕДОСТАТКИ ЗУБЧАТЫХ ПЕРЕДАЧ Высокая нагрузочная способность. Большая надежность и долговечность. Постоянство передаточного отношения. Высокий КПД (0,97-0,99 ). Малые габаритные размеры. Возможность применения в широком диапазоне скоростей и мощностей. Высокие требования к точности изготовления и монтажа. Потребность в специальном оборудовании и инструменте для нарезания зубьев. Шум при больших скоростях. Плохие амортизирующие свойства.

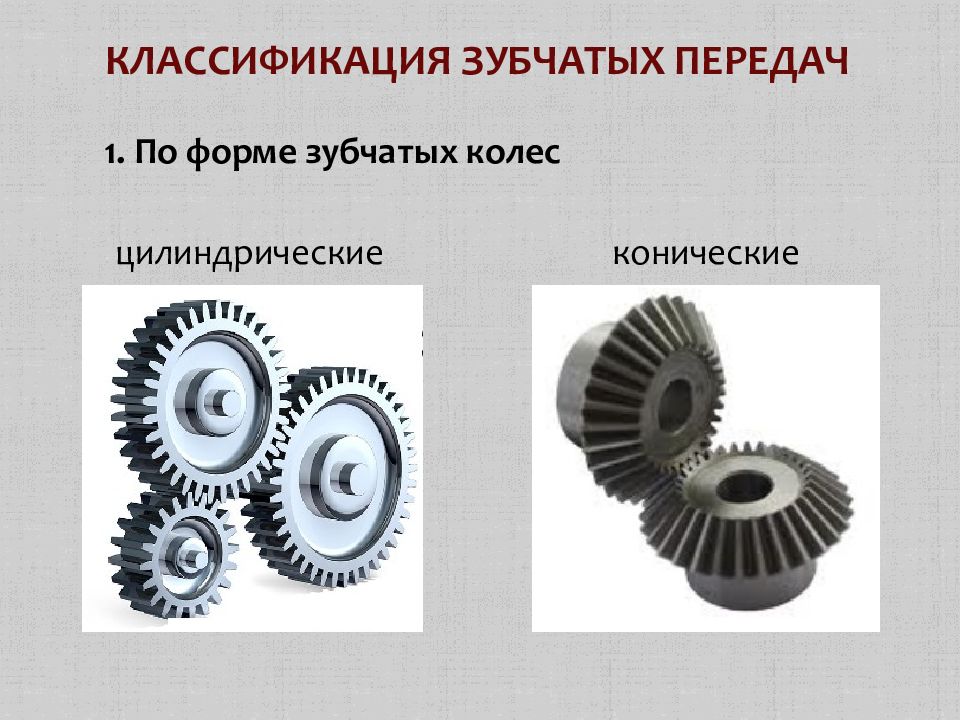

КЛАССИФИКАЦИЯ ЗУБЧАТЫХ ПЕРЕДАЧ 1. По форме зубчатых колес конические цилиндрические

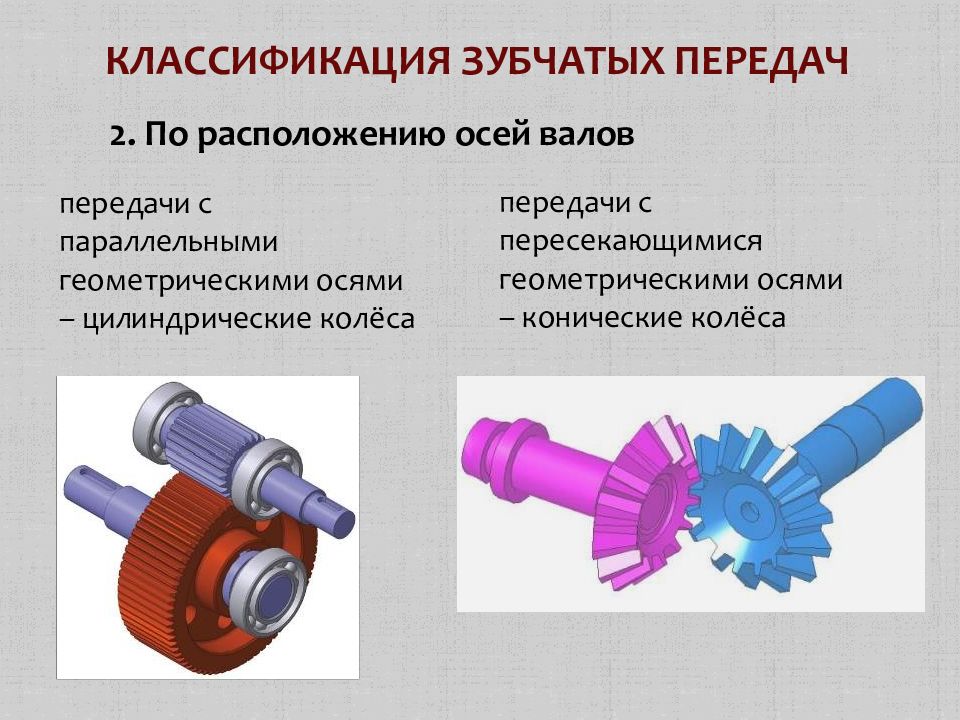

передачи с параллельными геометрическими осями – цилиндрические колёса передачи с пересекающимися геометрическими осями – конические колёса КЛАССИФИКАЦИЯ ЗУБЧАТЫХ ПЕРЕДАЧ 2. По расположению осей валов
3. По расположению зубьев на колесе для цилиндрических колёс прямые косые шевронные КЛАССИФИКАЦИЯ ЗУБЧАТЫХ ПЕРЕДАЧ

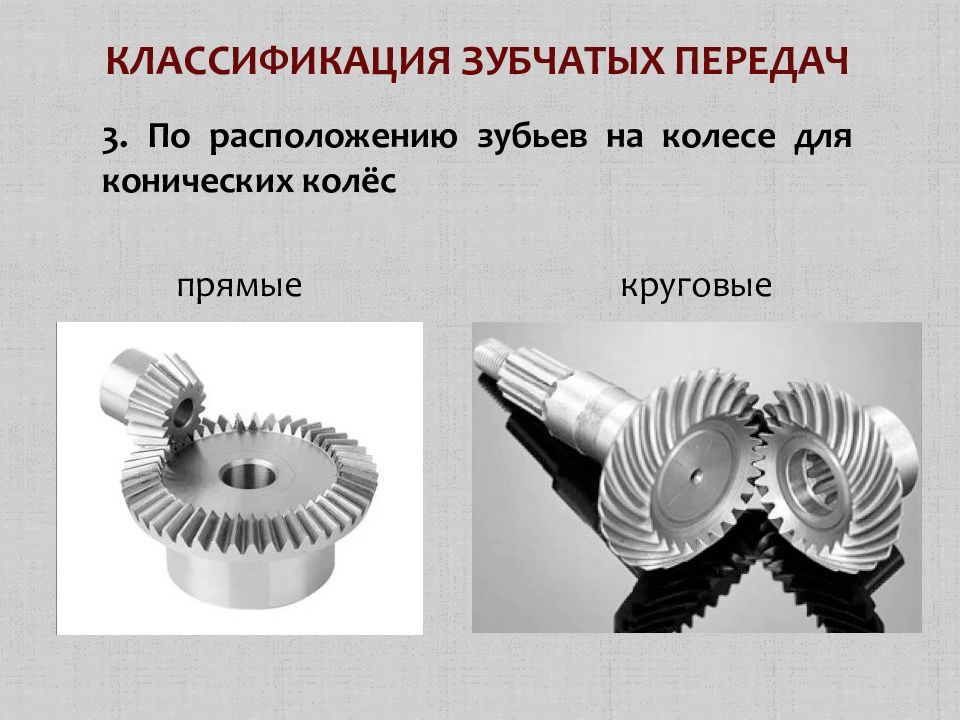

прямые круговые КЛАССИФИКАЦИЯ ЗУБЧАТЫХ ПЕРЕДАЧ 3. По расположению зубьев на колесе для конических колёс

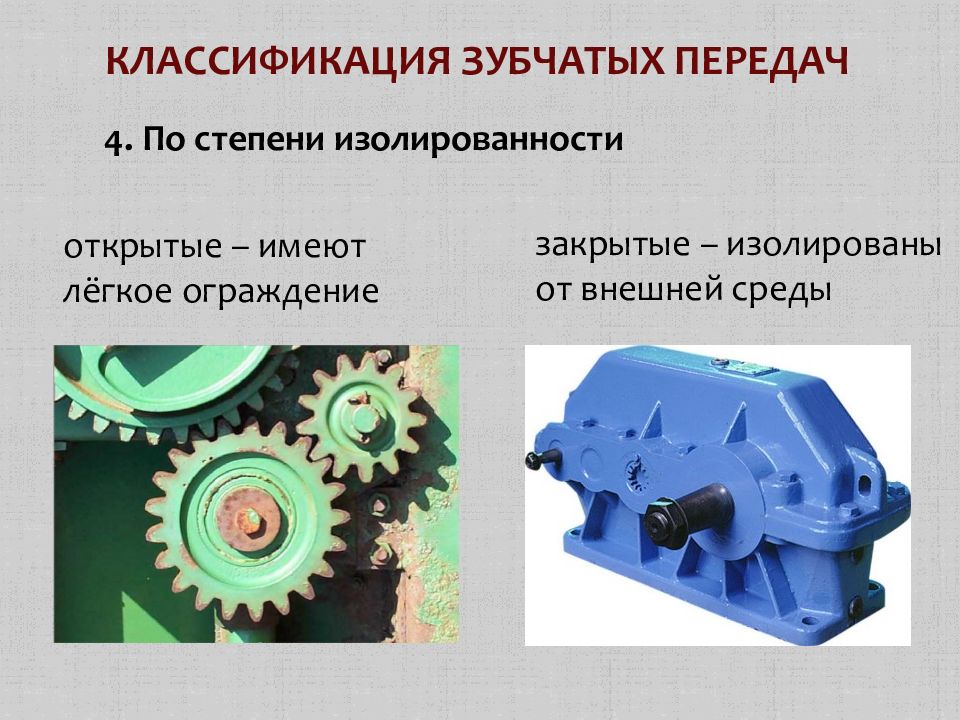

закрытые – изолированы от внешней среды КЛАССИФИКАЦИЯ ЗУБЧАТЫХ ПЕРЕДАЧ 4. По степени изолированности открытые – имеют лёгкое ограждение
1. Термически обрабатываемая сталь – является основным материалом. 35, 40, 45, 50, 40Х, 45Х, 40ХН, 35ХМ, 12ХНЗА 2. Чугуны – для изготовления тихоходных, крупногабаритных и открытых зубчатых передач. СЧ20…СЧ35 3. Пластмассы – в слабонагруженных передачах из условий борьбы с шумом, при необходимости самосмазываемости или химической стойкости. Применяются в паре с металлическими колёсами. МАТЕРИАЛЫ ЗУБЧАТЫХ КОЛЕС

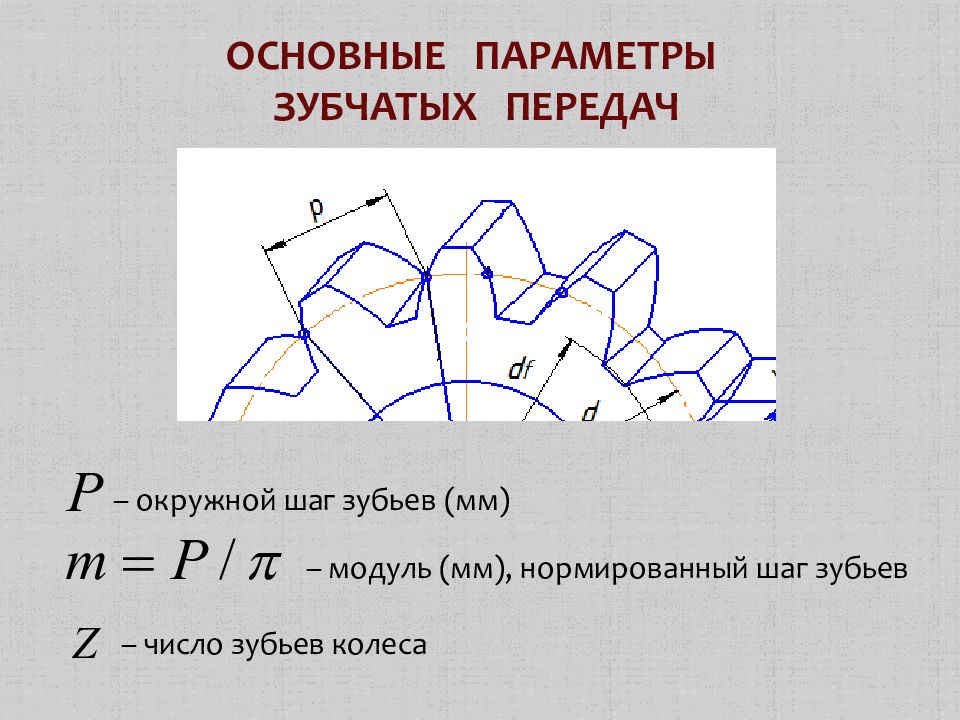

ОСНОВНЫЕ ПАРАМЕТРЫ ЗУБЧАТЫХ ПЕРЕДАЧ – модуль (мм), нормированный шаг зубьев – окружной шаг зубьев (мм) – число зубьев колеса
делительный диаметр (мм) диаметр вершин (мм) диаметр впадин (мм) ширина зубчатого венца (мм) ОСНОВНЫЕ ПАРАМЕТРЫ ЗУБЧАТЫХ ПЕРЕДАЧ
1. На каком рисунке правильно показан окружной шаг зубьев? ТЕСТОВОЕ ЗАДАНИЕ

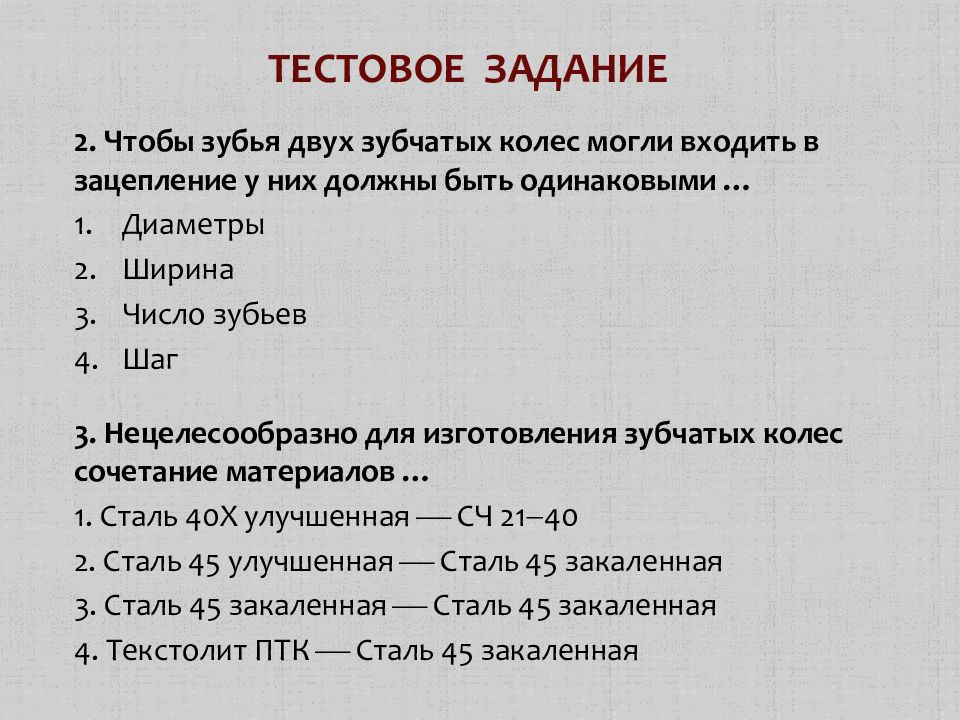

2. Чтобы зубья двух зубчатых колес могли входить в зацепление у них должны быть одинаковыми … Диаметры Ширина Число зубьев Шаг 3. Нецелесообразно для изготовления зубчатых колес сочетание материалов … 1. Сталь 40Х улучшенная СЧ 21 40 2. Сталь 45 улучшенная Сталь 45 закаленная 3. Сталь 45 закаленная Сталь 45 закаленная 4. Текстолит ПТК Сталь 45 закаленная ТЕСТОВОЕ ЗАДАНИЕ
4. Ниже перечислены основные передачи с зубчатыми колесами: А) цилиндрические прямозубые; Б) цилиндрические косозубые; В) цилиндрические шевронные; Г) конические прямозубые; Д) конические косозубые; Е) конические с круговыми зубьями. Сколько из них могут быть использованы для передачи вращения между пересекающимися осями валов? Одна Две Три Четыре
5. Сравнивая зубчатые передачи с другими механическими передачами, отмечают: А) сложность изготовления и контроля зубьев; Б) невозможность проскальзывания; В) высокий КПД; Г) малые габариты; Д) шум при работе; Е) большую долговечность и надежность; Ж) возможность применения в широком диапазоне моментов, скоростей, передаточных отношений. Сколько из перечисленных свойств можно отнести к положительным? 1. Три. 2. Четыре. 3. Пять. 4. Шесть.

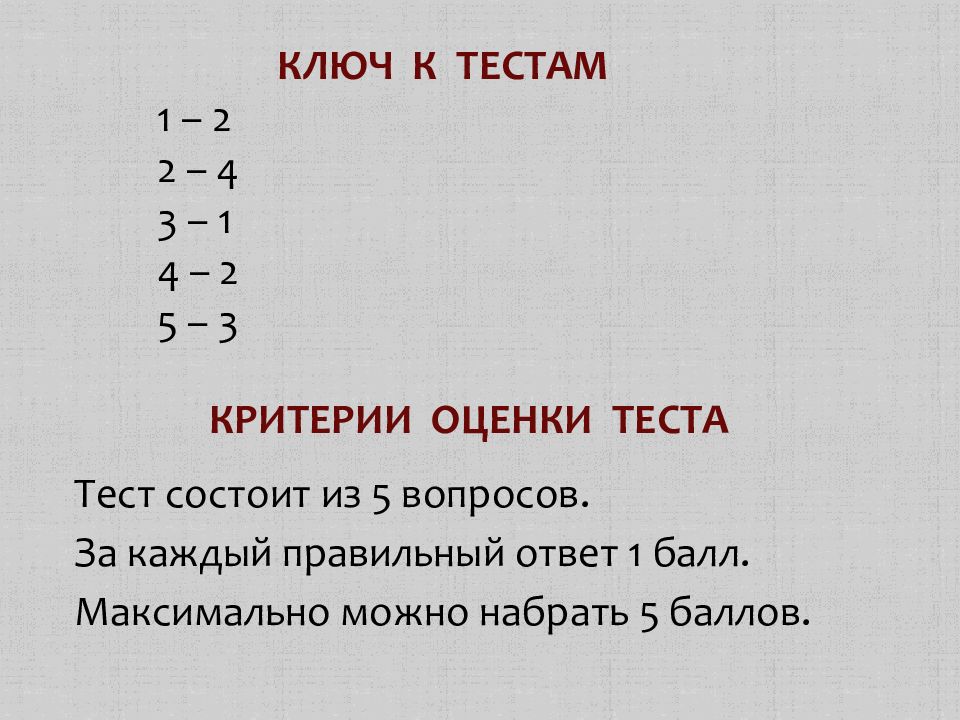

КЛЮЧ К ТЕСТАМ 1 – 2 2 – 4 3 – 1 4 – 2 5 – 3 Тест состоит из 5 вопросов. За каждый правильный ответ 1 балл. Максимально можно набрать 5 баллов. КРИТЕРИИ ОЦЕНКИ ТЕСТА

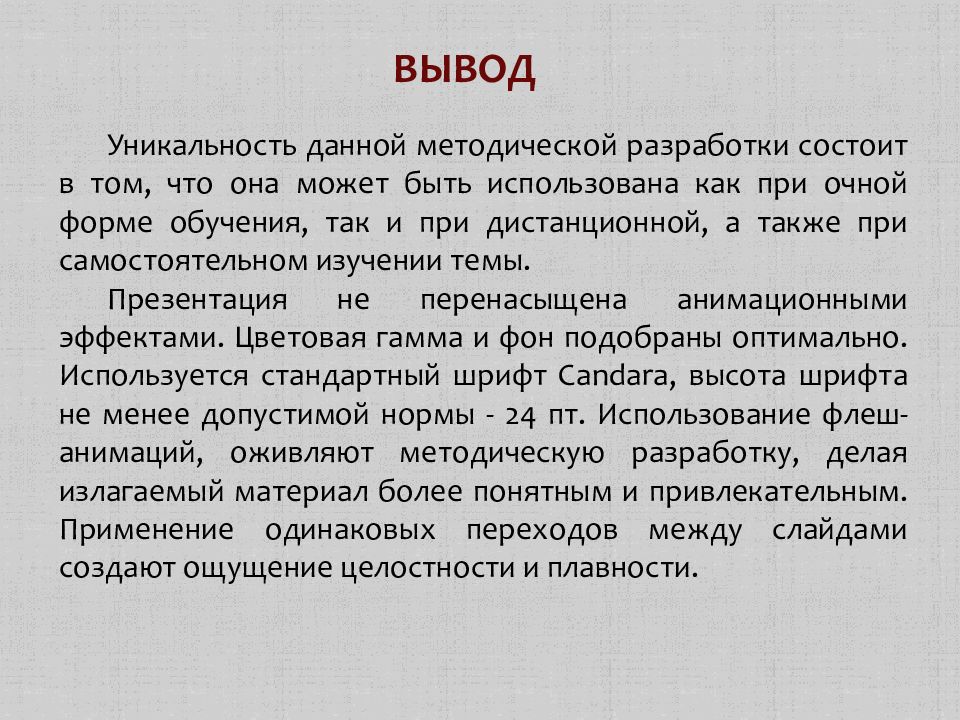

ВЫВОД Уникальность данной методической разработки состоит в том, что она может быть использована как при очной форме обучения, так и при дистанционной, а также при самостоятельном изучении темы. Презентация не перенасыщена анимационными эффектами. Цветовая гамма и фон подобраны оптимально. Используется стандартный шрифт Candara, высота шрифта не менее допустимой нормы - 24 пт. Использование флеш-анимаций, оживляют методическую разработку, делая излагаемый материал более понятным и привлекательным. Применение одинаковых переходов между слайдами создают ощущение целостности и плавности.

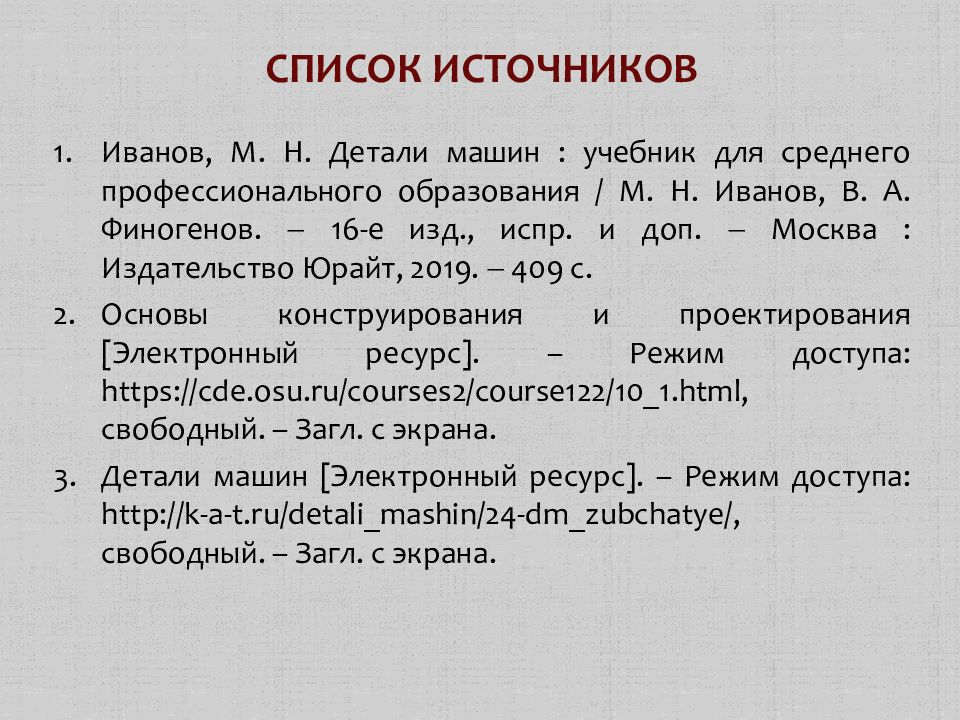

СПИСОК ИСТОЧНИКОВ Иванов, М. Н. Детали машин : учебник для среднего профессионального образования / М. Н. Иванов, В. А. Финогенов. 16-е изд., испр. и доп. Москва : Издательство Юрайт, 2019. 409 с. Основы конструирования и проектирования [Электронный ресурс]. – Режим доступа: https://cde.osu.ru/courses2/course122/10_1.html, свободный. – Загл. с экрана. Детали машин [Электронный ресурс]. – Режим доступа: http://k-a-t.ru/detali_mashin/24-dm_zubchatye/, свободный. – Загл. с экрана.
