лекция 44 кадра
2 Литература 1.Веденяпин Г.В., Киртбая Ю.К., Сергеев М.П. ЭМТП, м.: Колос, 1968,343с. 2.Диденко Н.К. ЭМТП Киев, Вища школа,1977, 392с. 3.Фортуна В.И. ЭМТП М.: Колос, 1979, 375 с. Сельскохозяйственные машиы и основы эксплуатации МТП. Четыркин Б.Н. и др. М.: Колос, 1981, 431с.

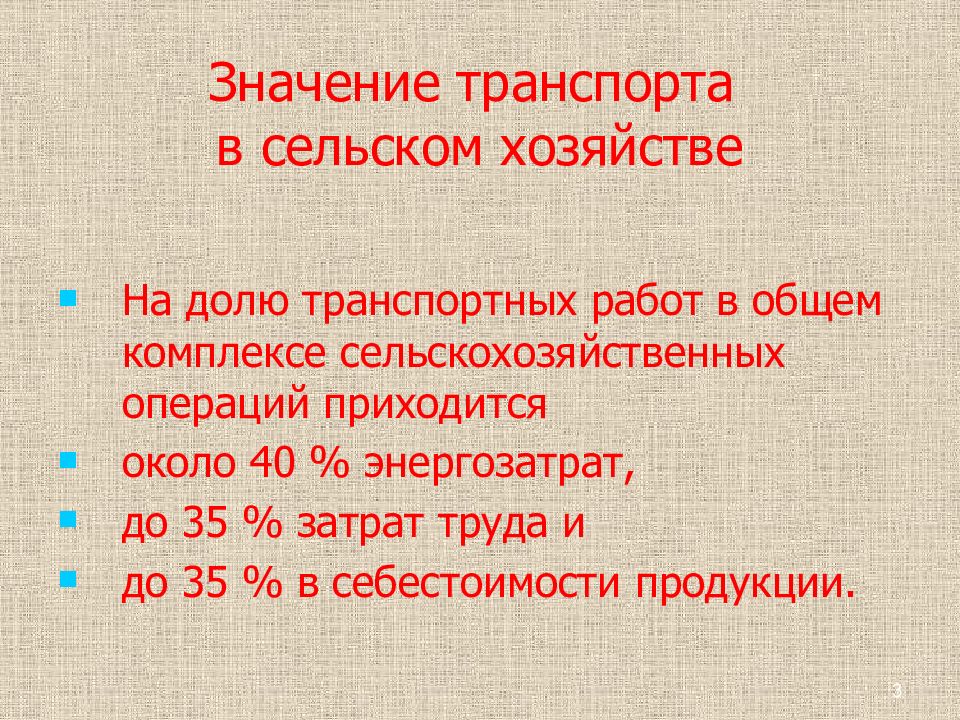

3 Значение транспорта в сельском хозяйстве На долю транспортных работ в общем комплексе сельскохозяйственных операций приходится около 40 % энергозатрат, до 35 % затрат труда и до 35 % в себестоимости продукции.
4 На 1 га пашни приходится до 50-100 и более т грузоперевозок, особенно в орошаемом овощеводстве (корма, удобрения, нефтепродукты, запасные части, ядохимикаты, семена, урожай растениеводства и т.д.). Задержка транспортных работ вызывает простои агрегатов, гибель продукции и снижение её качества, срыв ритма работ.

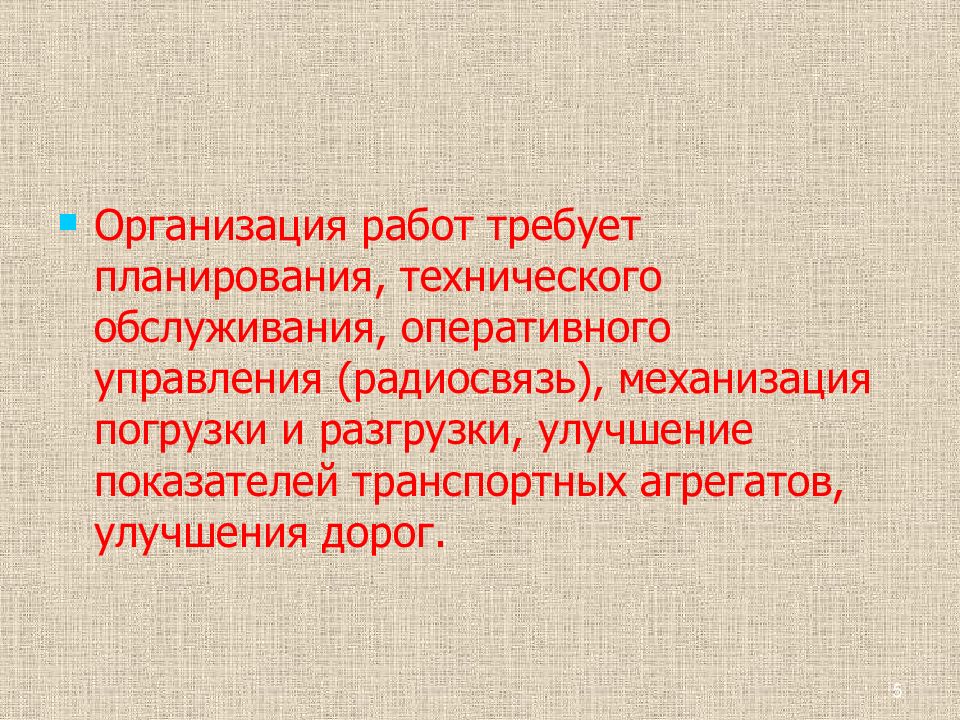

5 Организация работ требует планирования, технического обслуживания, оперативного управления (радиосвязь), механизация погрузки и разгрузки, улучшение показателей транспортных агрегатов, улучшения дорог.

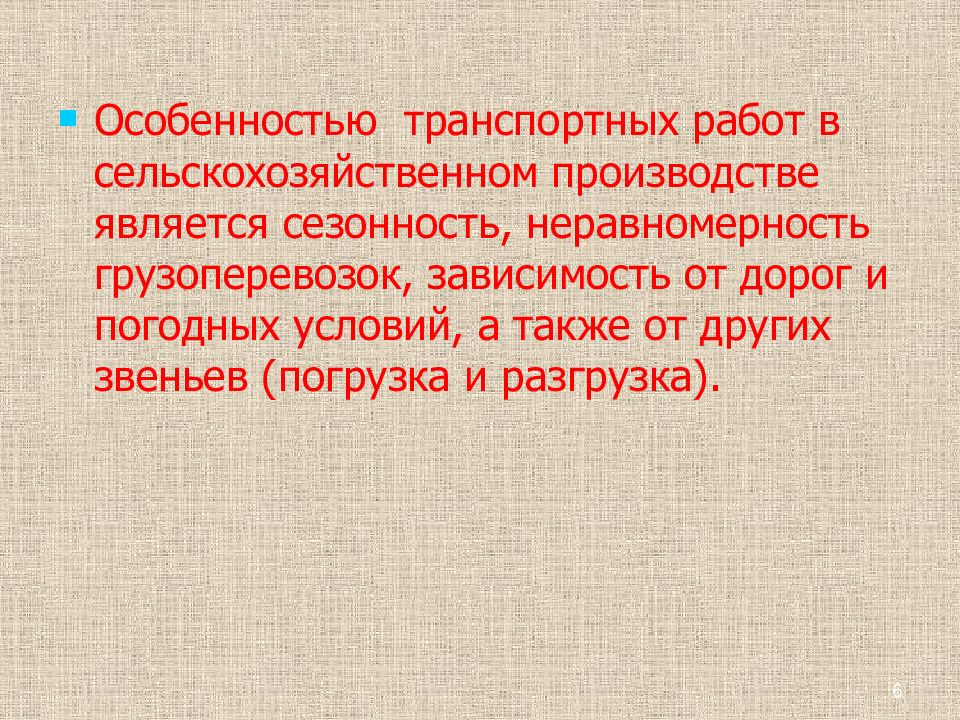

6 Особенностью транспортных работ в сельскохозяйственном производстве является сезонность, неравномерность грузоперевозок, зависимость от дорог и погодных условий, а также от других звеньев (погрузка и разгрузка).

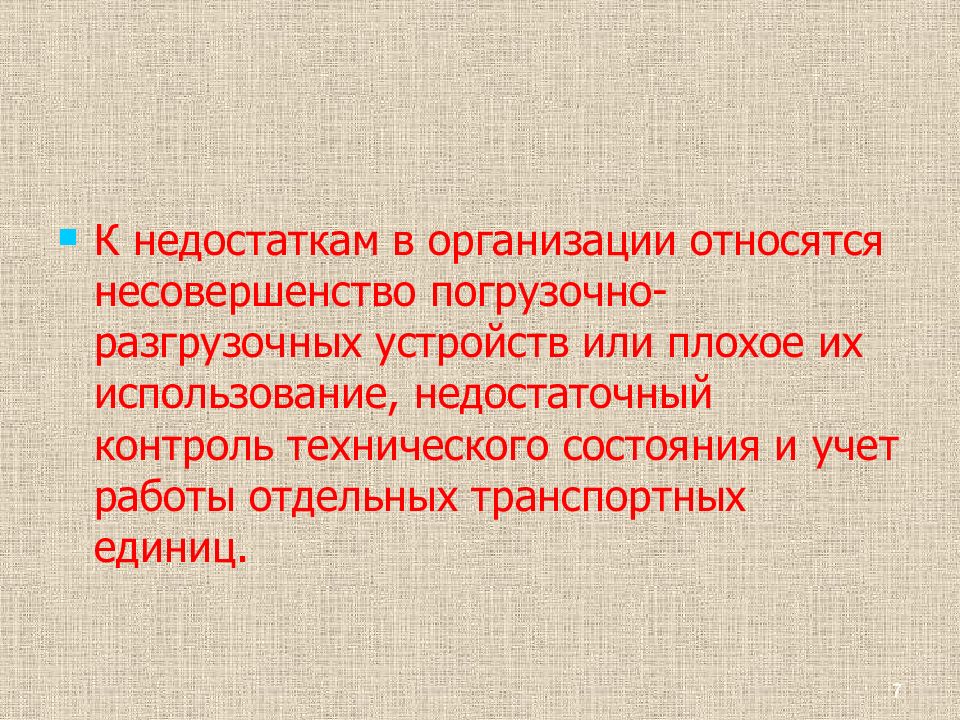

7 К недостаткам в организации относятся несовершенство погрузочно-разгрузочных устройств или плохое их использование, недостаточный контроль технического состояния и учет работы отдельных транспортных единиц.
8 Классификация дороги Дорожные условия в значительной мере обусловливают эффективность использования транспортных средств, полноту реализации процесса. Дороги классифицируют: по административному признаку, назначению (интенсивность движения) и признаку для нормирования работ. Дороги подразделяются: на международные, республиканские, краевые, областные, районные, сельские, ведомственные. Категории дорог подразделяются: I – 7 тыс. автомобилей в сутки; II – 3-7 тыс./ сут.; III – 1-3; IV – 0,2-1; V < 0,2 тыс./ сут.

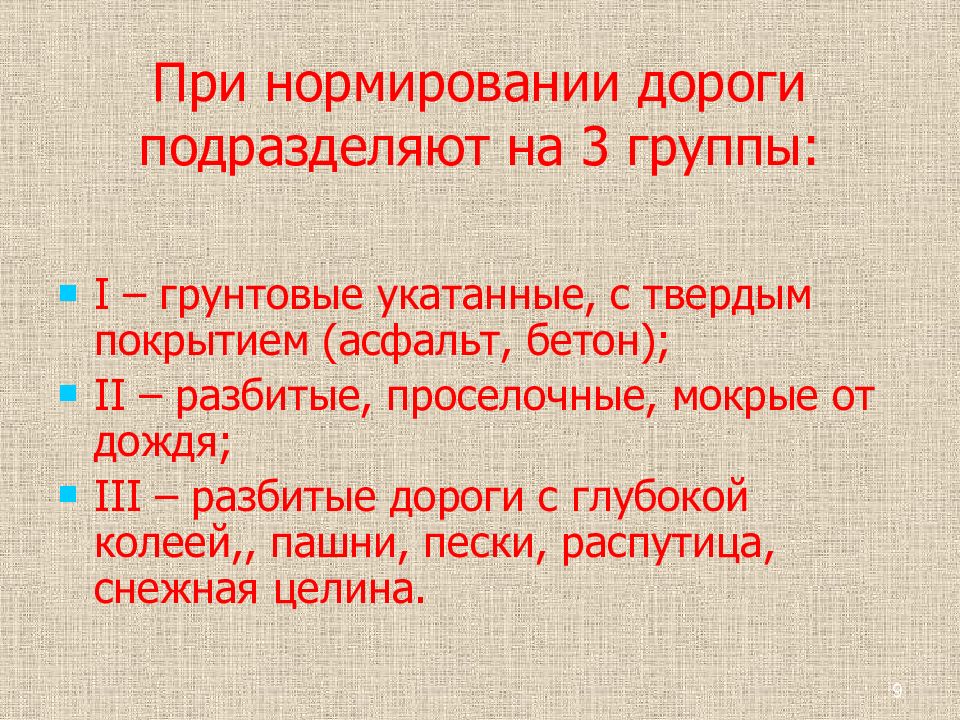

9 При нормировании дороги подразделяют на 3 группы: I – грунтовые укатанные, с твердым покрытием (асфальт, бетон); II – разбитые, проселочные, мокрые от дождя; III – разбитые дороги с глубокой колеей,, пашни, пески, распутица, снежная целина.

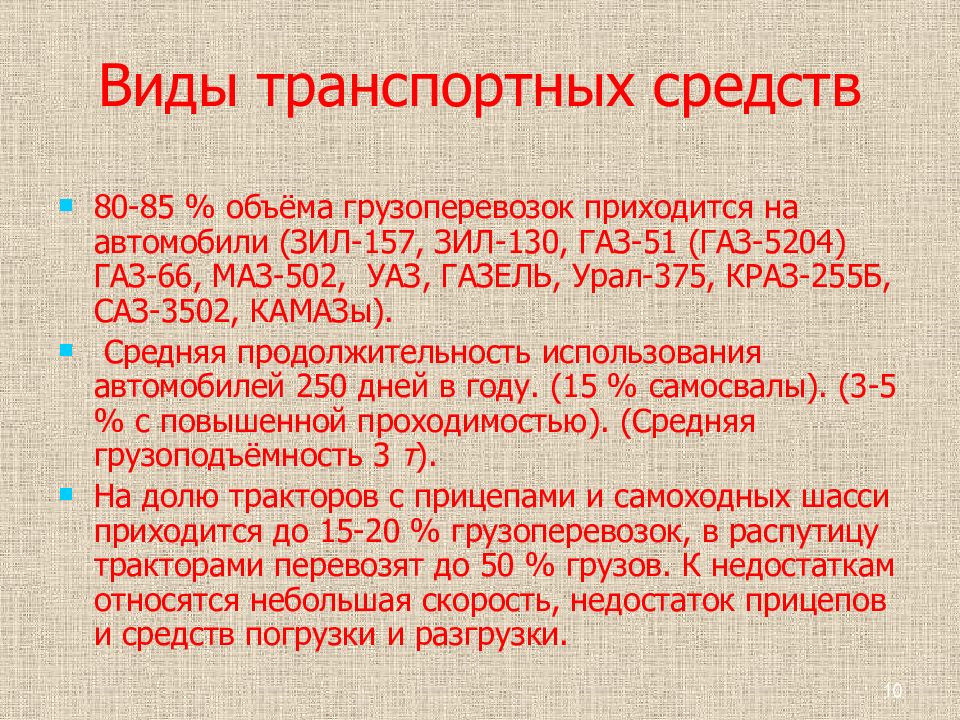

10 Виды транспортных средств 80-85 % объёма грузоперевозок приходится на автомобили (ЗИЛ-157, ЗИЛ-130, ГАЗ-51 (ГАЗ-5204) ГАЗ-66, МАЗ-502, УАЗ, ГАЗЕЛЬ, Урал-375, КРАЗ-255Б, САЗ-3502, КАМАЗы ). Средняя продолжительность использования автомобилей 250 дней в году. (15 % самосвалы). (3-5 % с повышенной проходимостью). (Средняя грузоподъёмность 3 т ). На долю тракторов с прицепами и самоходных шасси приходится до 15-20 % грузоперевозок, в распутицу тракторами перевозят до 50 % грузов. К недостаткам относятся небольшая скорость, недостаток прицепов и средств погрузки и разгрузки.

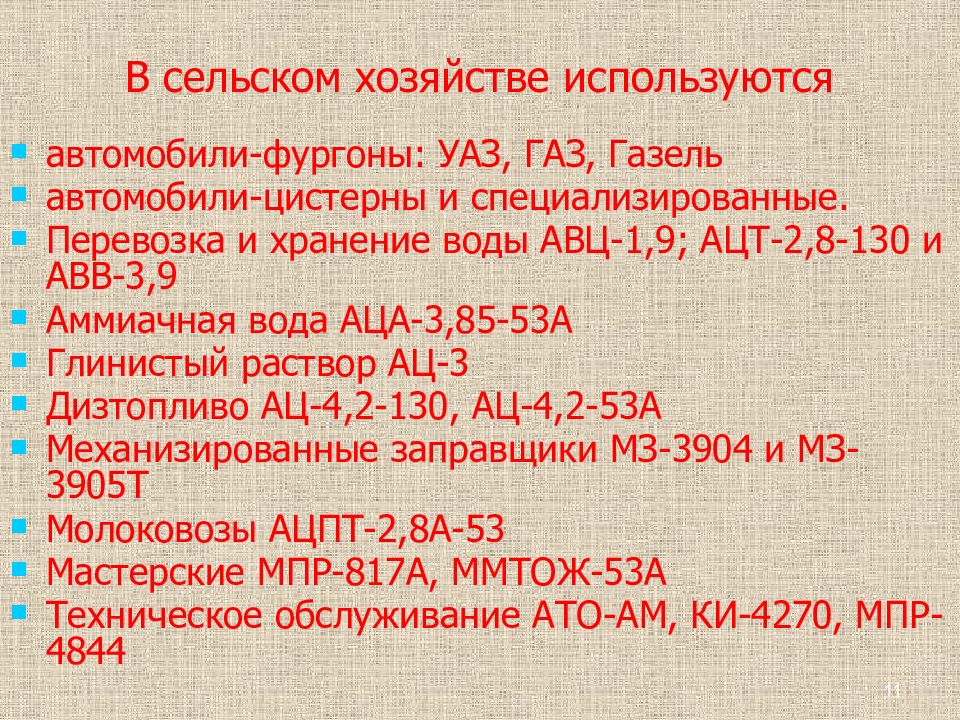

11 В сельском хозяйстве используются автомобили-фургоны: УАЗ, ГАЗ, Газель автомобили-цистерны и специализированные. Перевозка и хранение воды АВЦ-1,9; АЦТ-2,8-130 и АВВ-3,9 Аммиачная вода АЦА-3,85-53А Глинистый раствор АЦ-3 Дизтопливо АЦ-4,2-130, АЦ-4,2-53А Механизированные заправщики МЗ-3904 и МЗ-3905Т Молоковозы АЦПТ-2,8А-53 Мастерские МПР-817А, ММТОЖ-53А Техническое обслуживание АТО-АМ, КИ-4270, МПР-4844

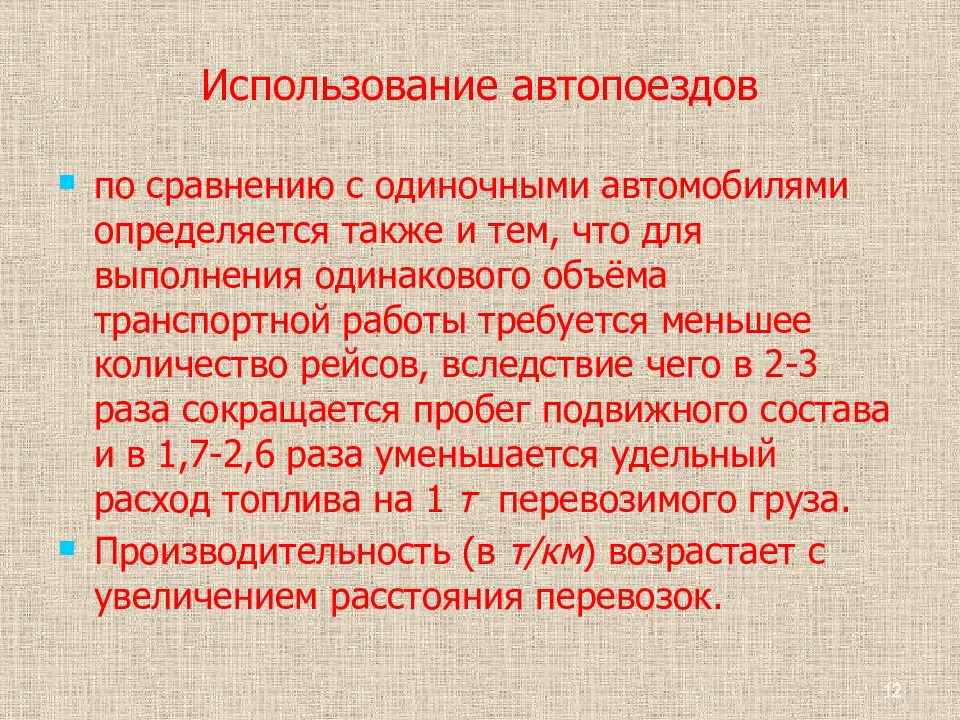

12 Использование автопоездов по сравнению с одиночными автомобилями определяется также и тем, что для выполнения одинакового объёма транспортной работы требуется меньшее количество рейсов, вследствие чего в 2-3 раза сокращается пробег подвижного состава и в 1,7-2,6 раза уменьшается удельный расход топлива на 1 т перевозимого груза. Производительность (в т/км ) возрастает с увеличением расстояния перевозок.

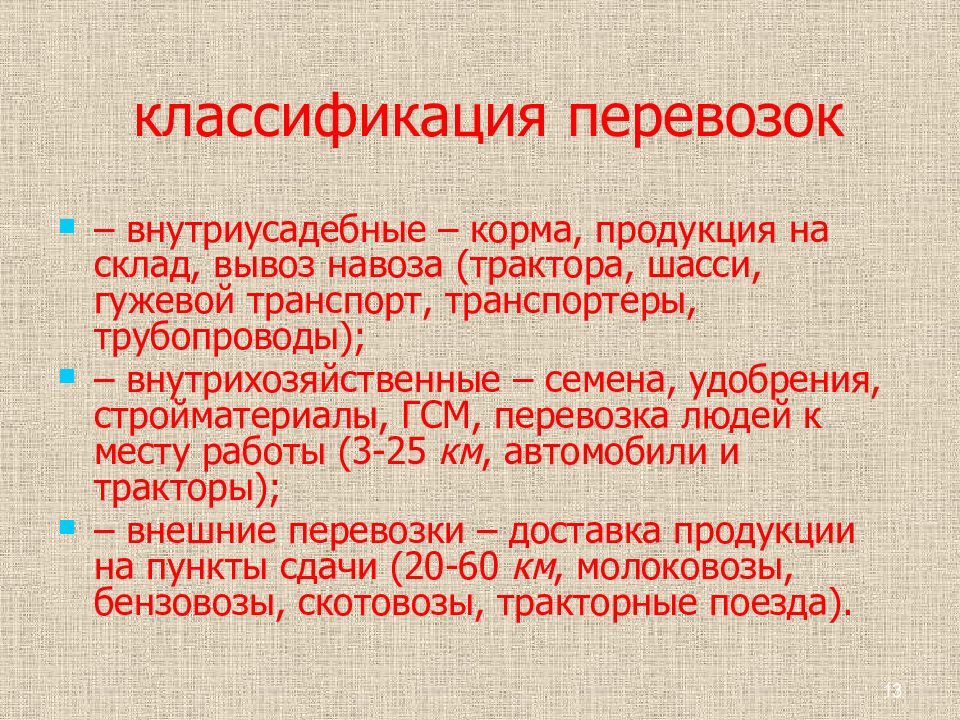

13 классификация перевозок – внутриусадебные – корма, продукция на склад, вывоз навоза (трактора, шасси, гужевой транспорт, транспортеры, трубопроводы); – внутрихозяйственные – семена, удобрения, стройматериалы, ГСМ, перевозка людей к месту работы (3-25 км, автомобили и тракторы); – внешние перевозки – доставка продукции на пункты сдачи (20-60 км, молоковозы, бензовозы, скотовозы, тракторные поезда).

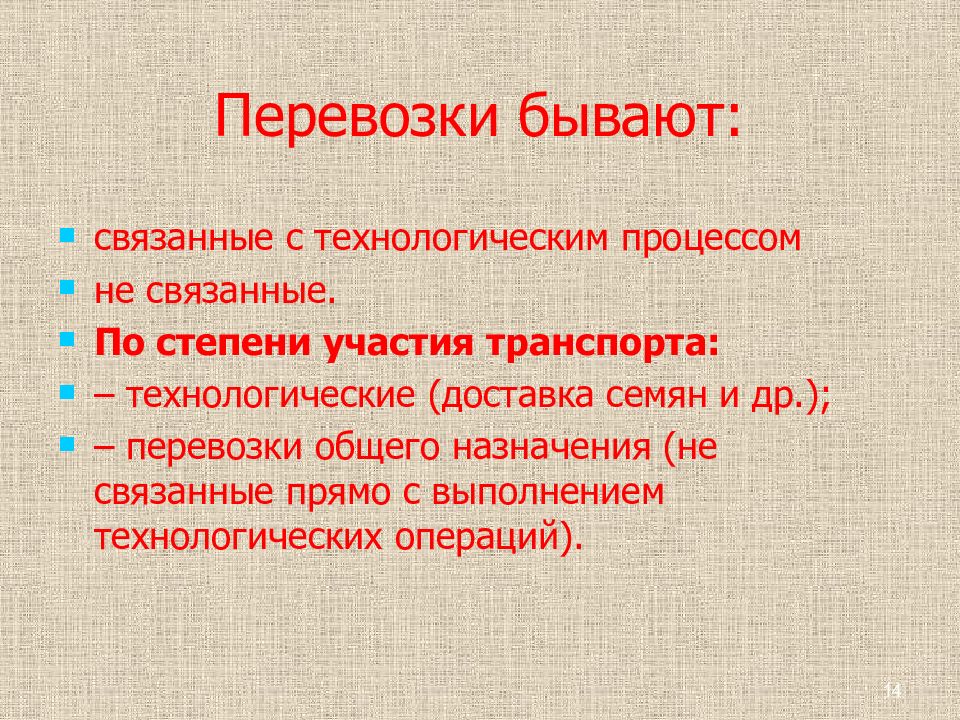

14 Перевозки бывают: связанные с технологическим процессом не связанные. По степени участия транспорта: – технологические (доставка семян и др.); – перевозки общего назначения (не связанные прямо с выполнением технологических операций).
15 Технологический транспорт различают: с жесткой связью (постоянная разгрузка, комбайны); с гибкой связью периодическая разгрузка; со «свободной» связью неравномерная; транспорт общего назначения ( центровозы ).

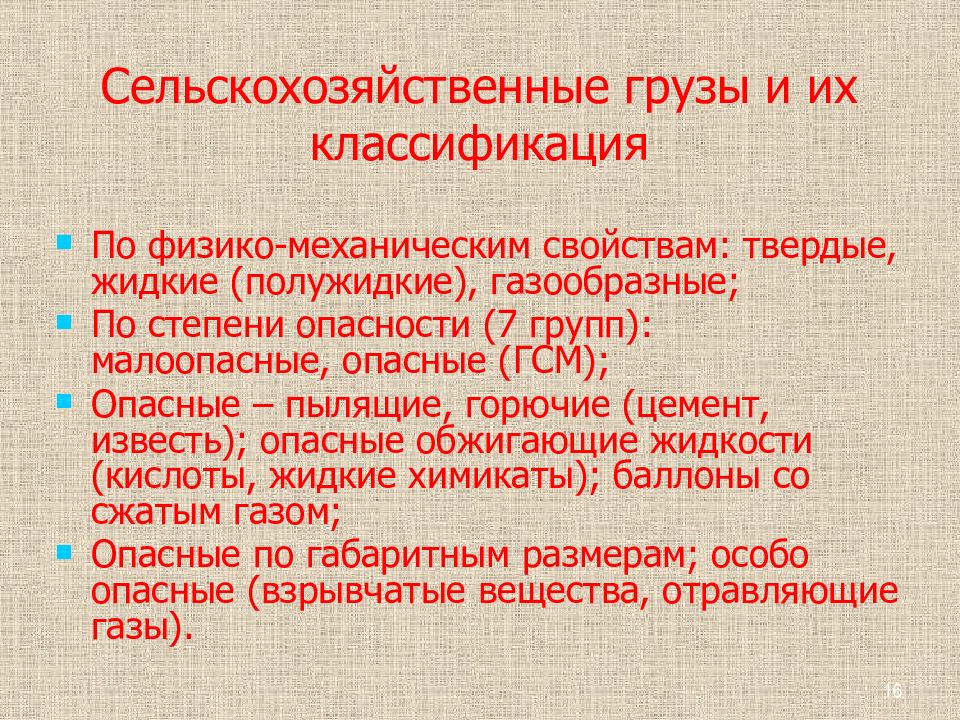

16 Сельскохозяйственные грузы и их классификация По физико-механическим свойствам: твердые, жидкие (полужидкие), газообразные; По степени опасности (7 групп): малоопасные, опасные (ГСМ); Опасные – пылящие, горючие (цемент, известь); опасные обжигающие жидкости (кислоты, жидкие химикаты); баллоны со сжатым газом; Опасные по габаритным размерам; особо опасные (взрывчатые вещества, отравляющие газы).

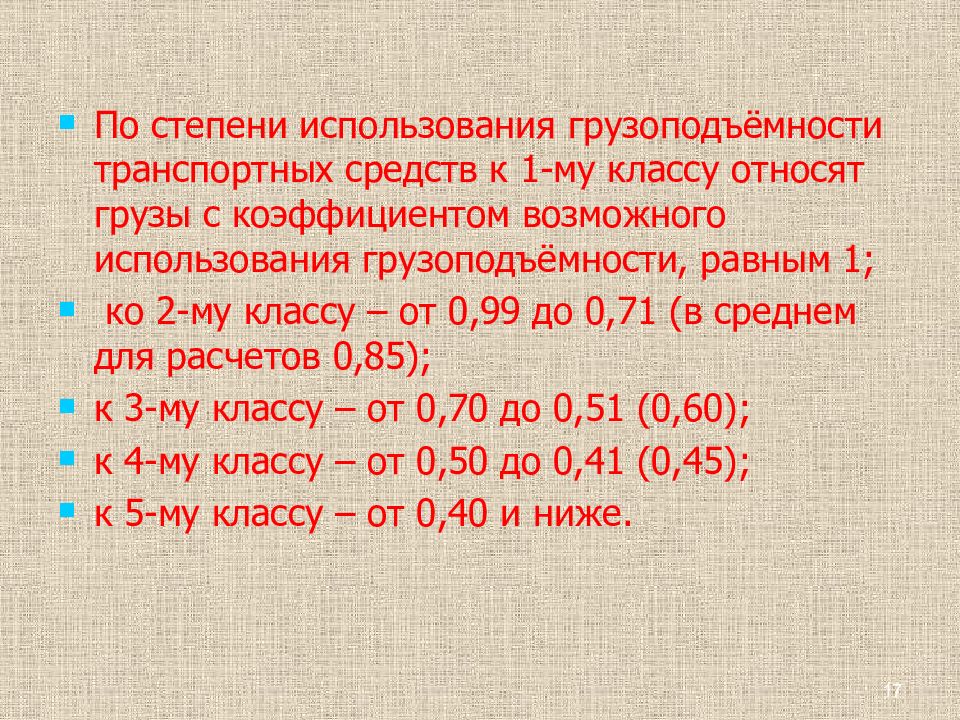

17 По степени использования грузоподъёмности транспортных средств к 1-му классу относят грузы с коэффициентом возможного использования грузоподъёмности, равным 1; ко 2-му классу – от 0,99 до 0,71 (в среднем для расчетов 0,85); к 3-му классу – от 0,70 до 0,51 (0,60); к 4-му классу – от 0,50 до 0,41 (0,45); к 5-му классу – от 0,40 и ниже.

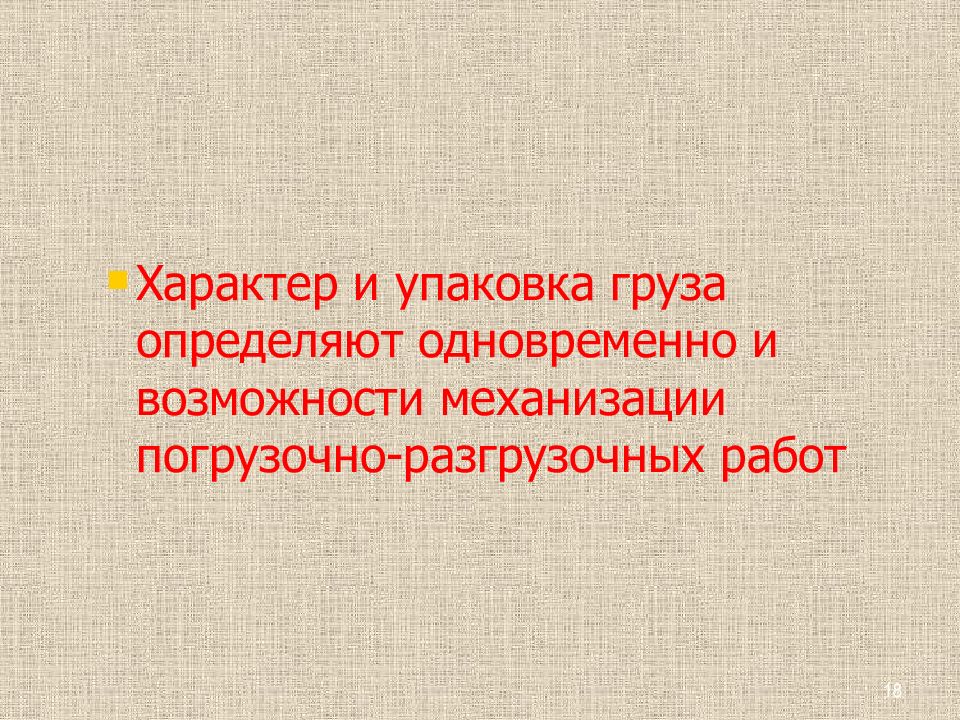

18 Характер и упаковка груза определяют одновременно и возможности механизации погрузочно-разгрузочных работ
19 Маршруты движения транспортных агрегатов . Для повышения эффективности использования транспортных средств повышают коэффициент его пробега, что достигается за счет правильного выбора маршрута. Они бывают маятниковые, кольцевые, радиальные. Рейс – цикл перевозок, по окончании которых транспортный агрегат состоит из двух ездок (туда и обратно).
20 Маятниковый маршрут коэффициент использования пути 50% с грузом и 50% порожний А Б
21 Кольцевой маршрут В Г Б Д А

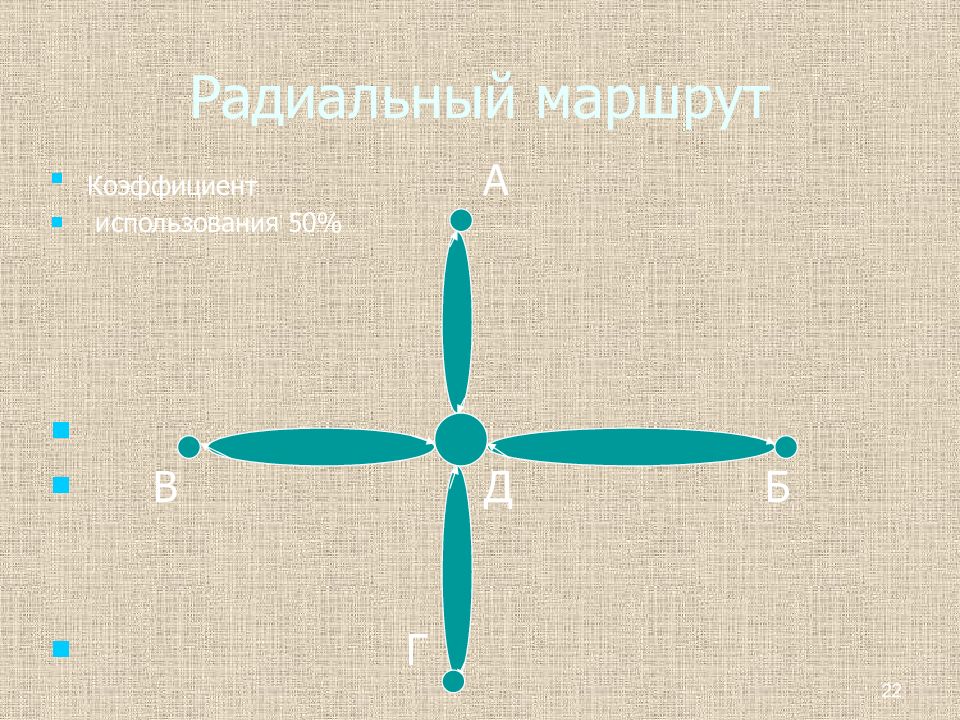

22 Радиальный маршрут Коэффициент А использования 50% В Д Б Г

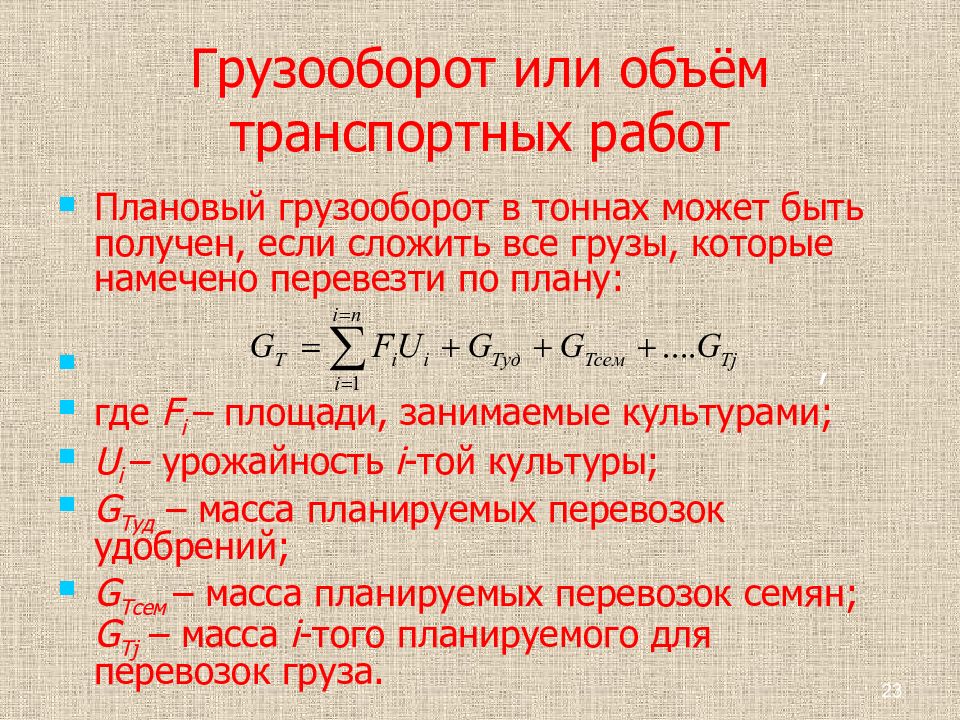

23 Грузооборот или объём транспортных работ Плановый грузооборот в тоннах может быть получен, если сложить все грузы, которые намечено перевезти по плану: , где F i – площади, занимаемые культурами; U i – урожайность i -той культуры; G Туд – масса планируемых перевозок удобрений; G Тсем – масса планируемых перевозок семян; G Т j – масса i -того планируемого для перевозок груза.

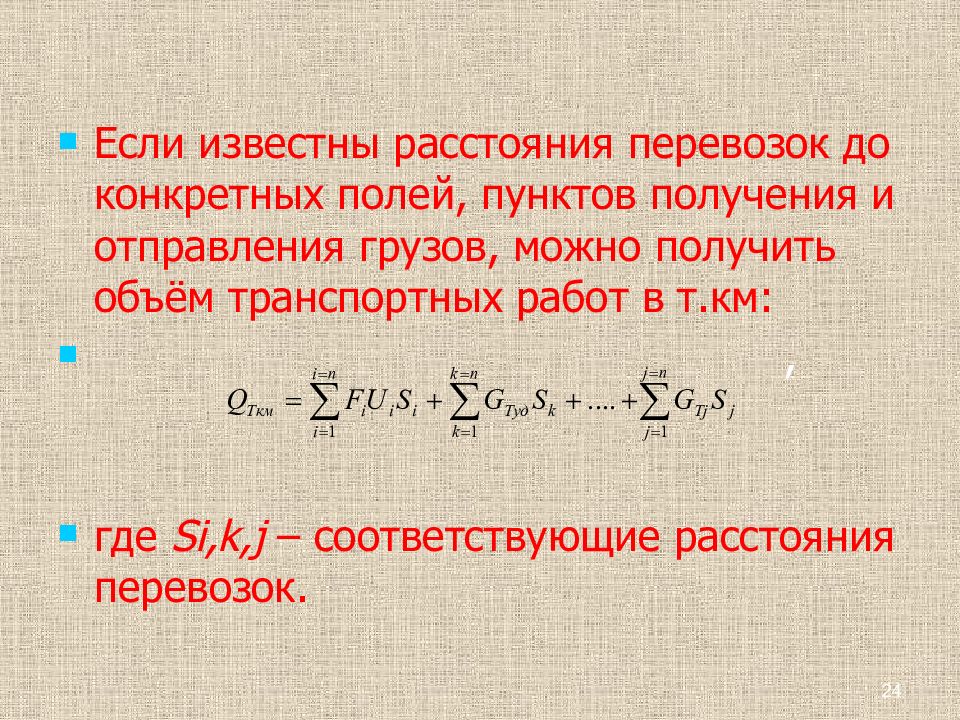

24 Если известны расстояния перевозок до конкретных полей, пунктов получения и отправления грузов, можно получить объём транспортных работ в т.км: , где Si, k, j – соответствующие расстояния перевозок.

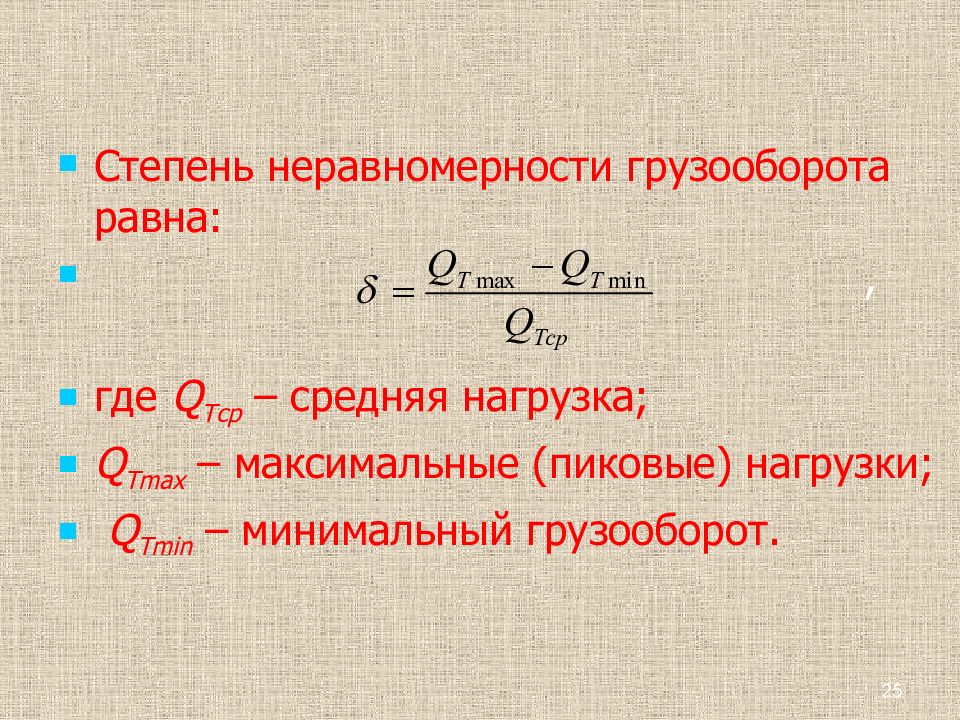

25 Степень неравномерности грузооборота равна: , где Q Тср – средняя нагрузка; Q Т max – максимальные (пиковые) нагрузки; Q Т min – минимальный грузооборот.

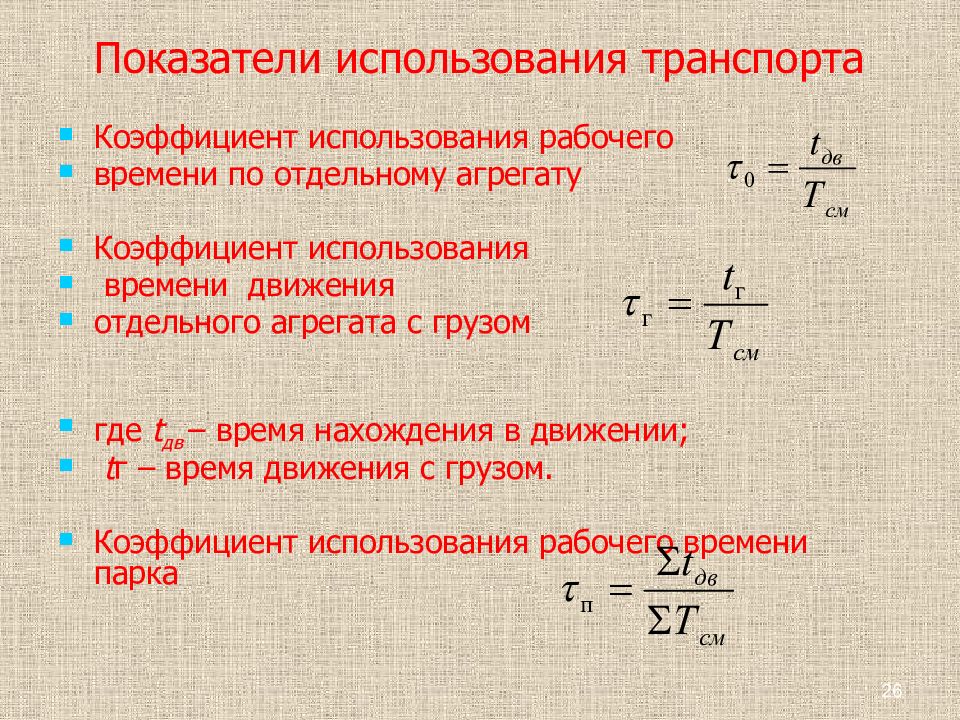

26 Показатели использования транспорта Коэффициент использования рабочего времени по отдельному агрегату Коэффициент использования времени движения отдельного агрегата с грузом где t дв – время нахождения в движении; t г – время движения с грузом. Коэффициент использования рабочего времени парка

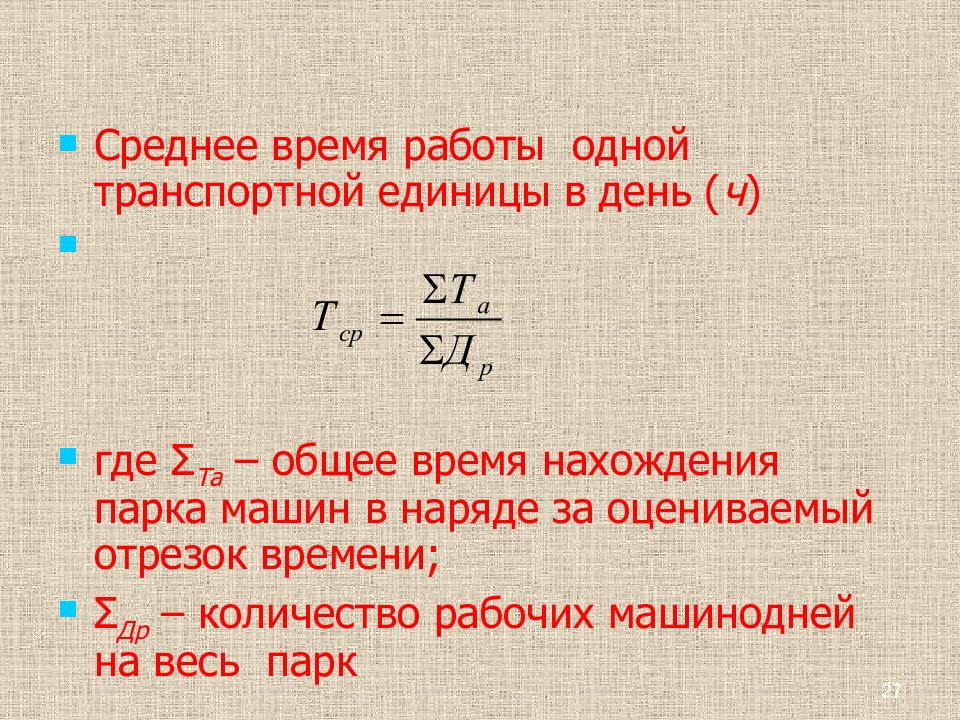

27 Среднее время работы одной транспортной единицы в день ( ч ) где Σ Та – общее время нахождения парка машин в наряде за оцениваемый отрезок времени; Σ Др – количество рабочих машинодней на весь парк

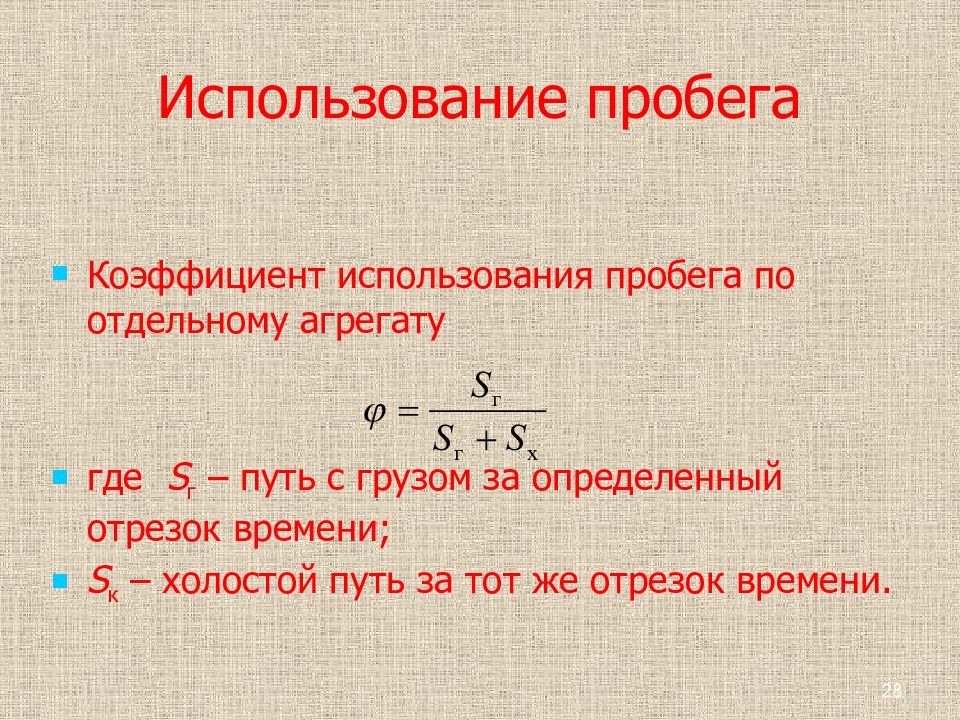

28 Использование пробега Коэффициент использования пробега по отдельному агрегату где S г – путь с грузом за определенный отрезок времени; S к – холостой путь за тот же отрезок времени.

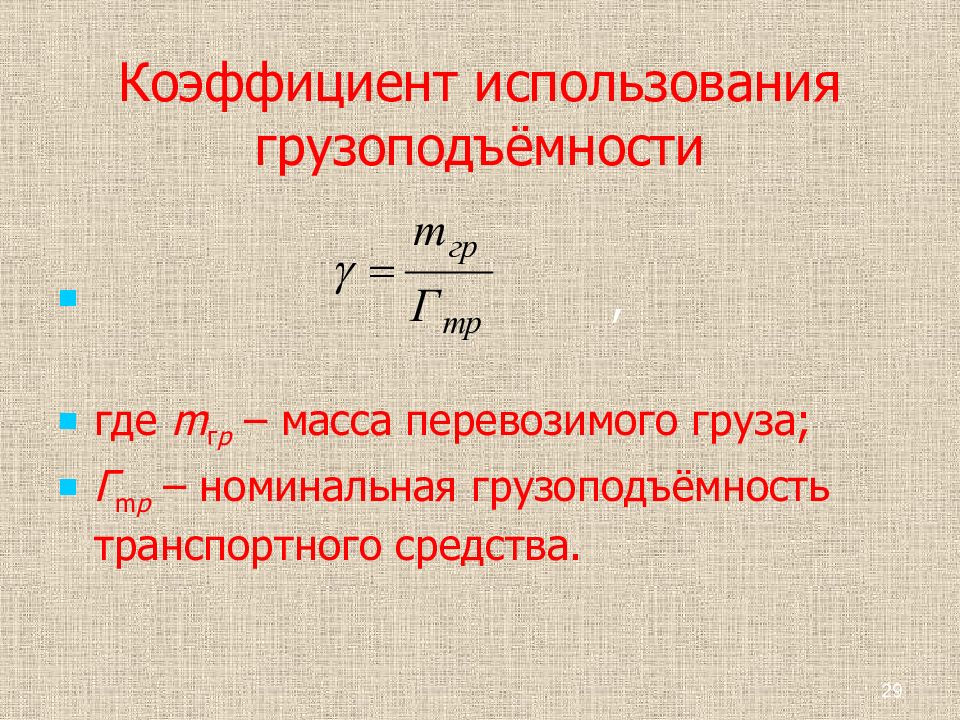

29 Коэффициент использования грузоподъёмности , где m г р – масса перевозимого груза; Г m р – номинальная грузоподъёмность транспортного средства.

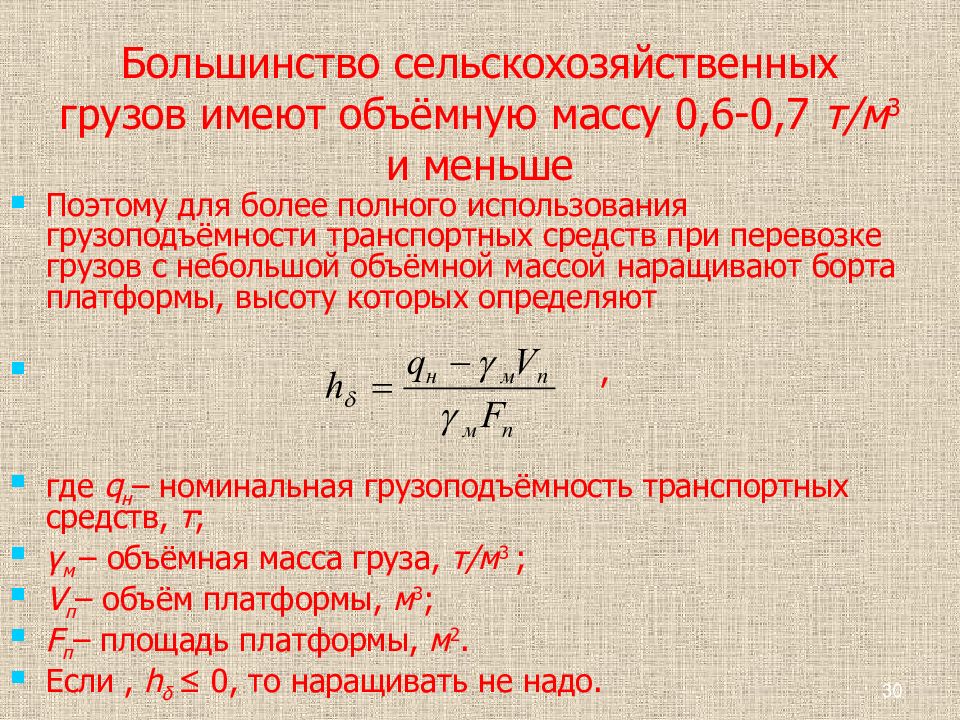

30 Большинство сельскохозяйственных грузов имеют объёмную массу 0,6-0,7 т/м 3 и меньше Поэтому для более полного использования грузоподъёмности транспортных средств при перевозке грузов с небольшой объёмной массой наращивают борта платформы, высоту которых определяют , где q н – номинальная грузоподъёмность транспортных средств, т ; γ м – объёмная масса груза, т/м 3 ; V п – объём платформы, м 3 ; F п – площадь платформы, м 2. Если, h δ ≤ 0, то наращивать не надо.

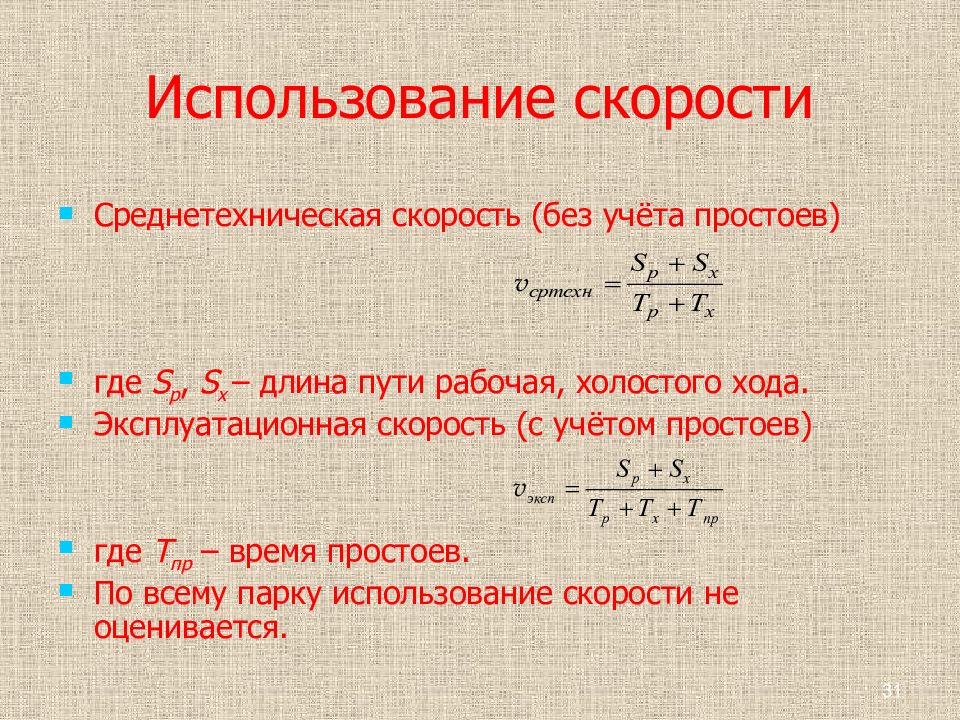

31 Использование скорости Среднетехническая скорость (без учёта простоев) где S p, S x – длина пути рабочая, холостого хода. Эксплуатационная скорость (с учётом простоев) где Т пр – время простоев. По всему парку использование скорости не оценивается.
32 Для оценки степени использования возможностей всего парка определяется коэффициент технической готовности парка где А дис – количество автомобиле-дней в исправном состоянии; А дхоз – количество автомобиле-дней пребывания в хозяйстве.

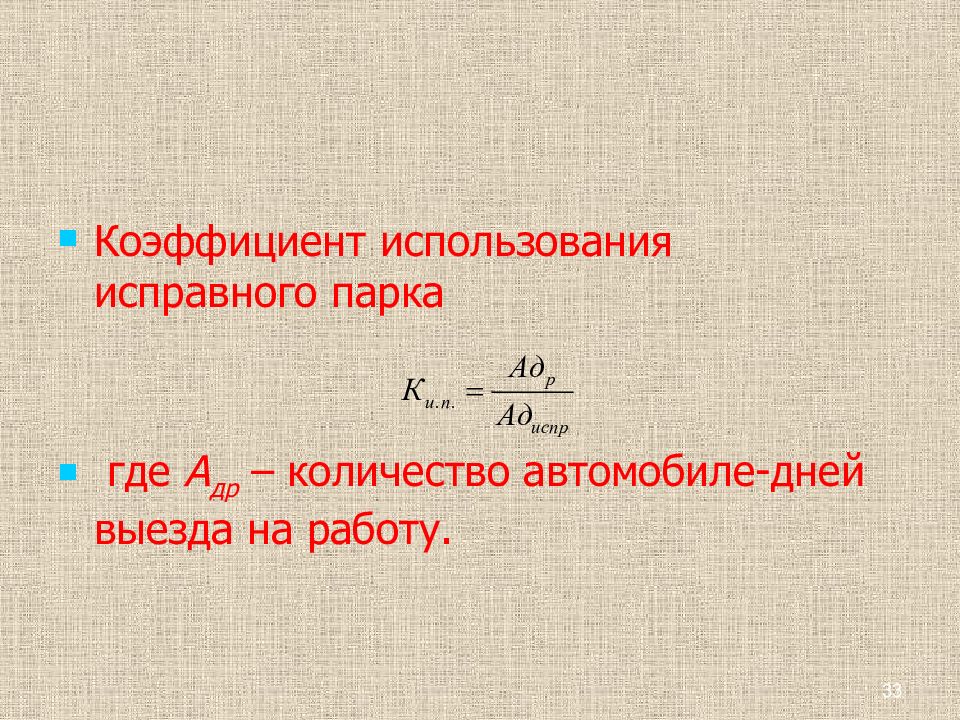

33 Коэффициент использования исправного парка где А др – количество автомобиле-дней выезда на работу.
34 Коэффициент эксплуатации парка Коэффициентом эксплуатации парка оценивается его техническая готовность к выполнению работы и использования имеющихся возможностей для фактического её проведения.

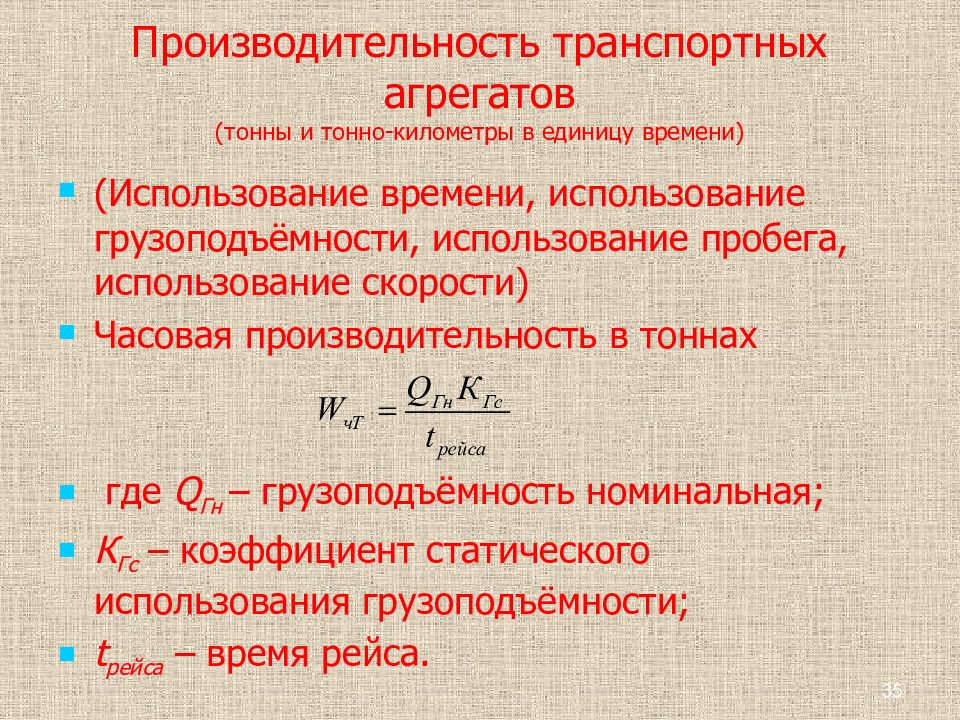

35 Производительность транспортных агрегатов (тонны и тонно-километры в единицу времени) (Использование времени, использование грузоподъёмности, использование пробега, использование скорости) Часовая производительность в тоннах где Q Гн – грузоподъёмность номинальная; К Гс – коэффициент статического использования грузоподъёмности; t рейса – время рейса.

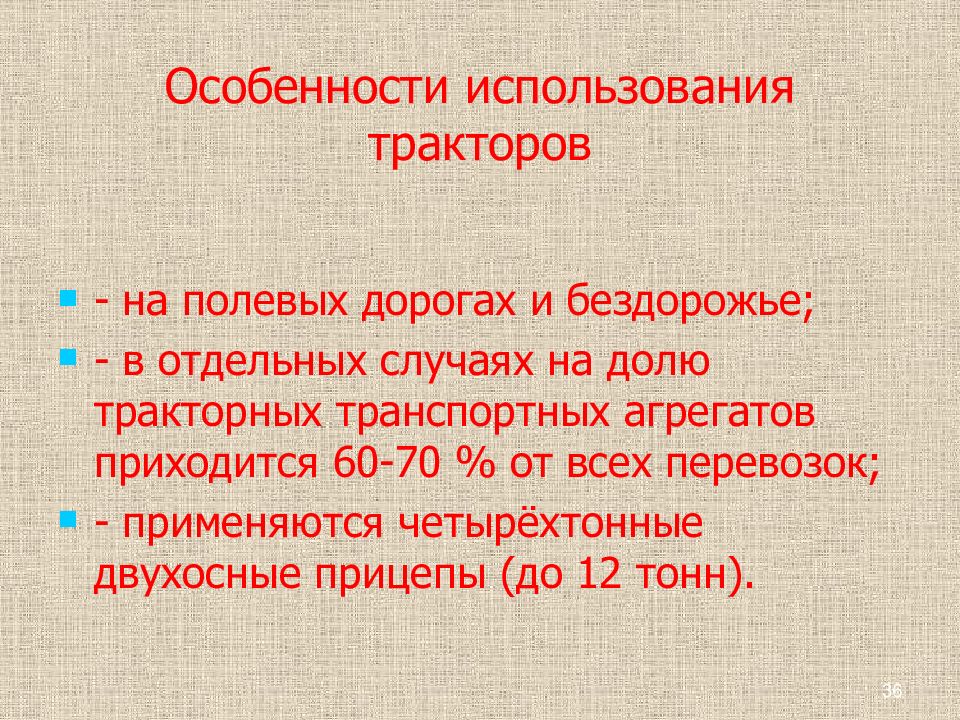

36 Особенности использования тракторов - на полевых дорогах и бездорожье; - в отдельных случаях на долю тракторных транспортных агрегатов приходится 60-70 % от всех перевозок; - применяются четырёхтонные двухосные прицепы (до 12 тонн).

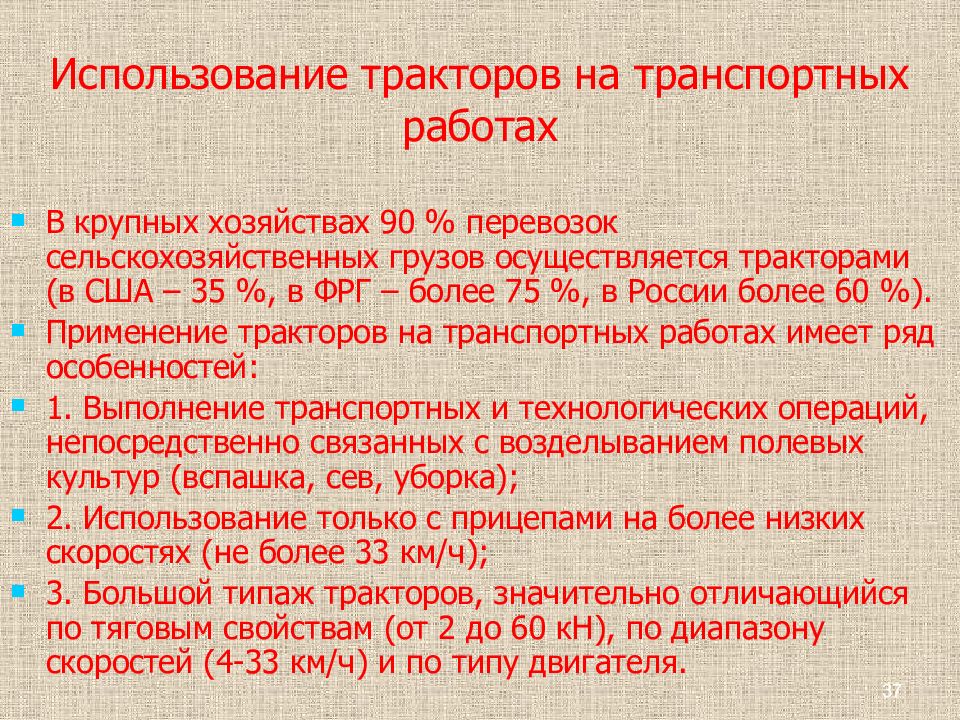

37 Использование тракторов на транспортных работах В крупных хозяйствах 90 % перевозок сельскохозяйственных грузов осуществляется тракторами (в США – 35 %, в ФРГ – более 75 %, в России более 60 %). Применение тракторов на транспортных работах имеет ряд особенностей: 1. Выполнение транспортных и технологических операций, непосредственно связанных с возделыванием полевых культур (вспашка, сев, уборка); 2. Использование только с прицепами на более низких скоростях (не более 33 км/ч); 3. Большой типаж тракторов, значительно отличающийся по тяговым свойствам (от 2 до 60 кН), по диапазону скоростей (4-33 км/ч) и по типу двигателя.

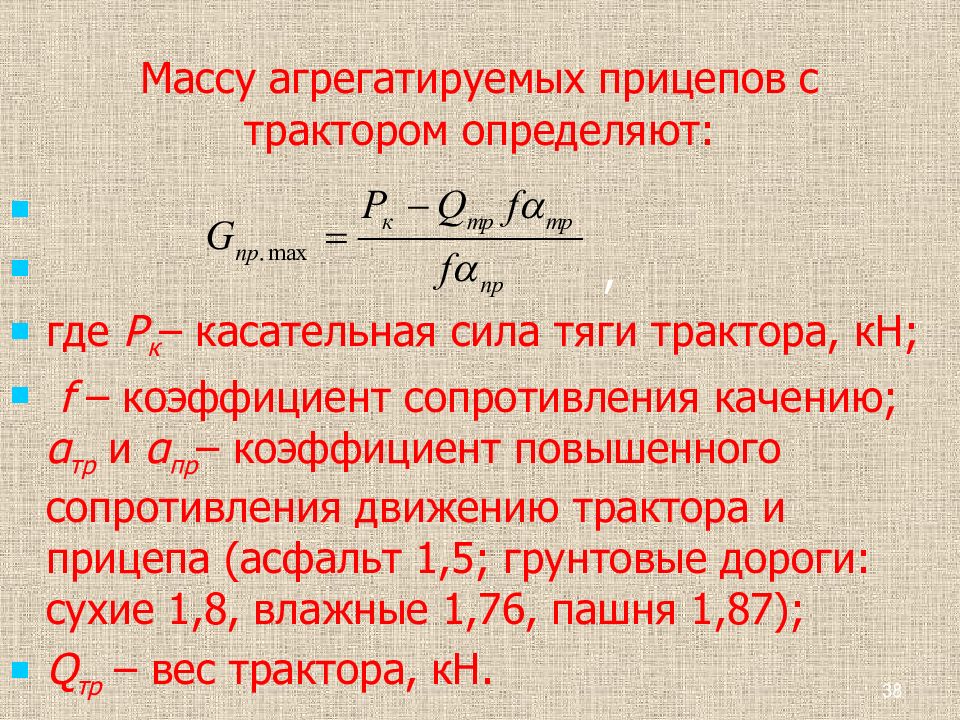

38 Массу агрегатируемых прицепов с трактором определяют: , где Р к – касательная сила тяги трактора, кН; f – коэффициент сопротивления качению; α тр и α пр – коэффициент повышенного сопротивления движению трактора и прицепа (асфальт 1,5; грунтовые дороги: сухие 1,8, влажные 1,76, пашня 1,87); Q тр – вес трактора, кН.
39 Выбор транспорта для перевозок себестоимость (снижается при перевозках мелких партий груза) производительность (снижается при использовании малотоннажных автомобилей)
40 Механизация погрузочно-разгрузочных работ Классификация погрузочно-разгрузочных средств: Стационарные Передвижные Полустационарные (передемонтируются) По характеру процесса Периодические Непрерывного действия По возможности погрузки различных типов грузов Универсальные Специальные

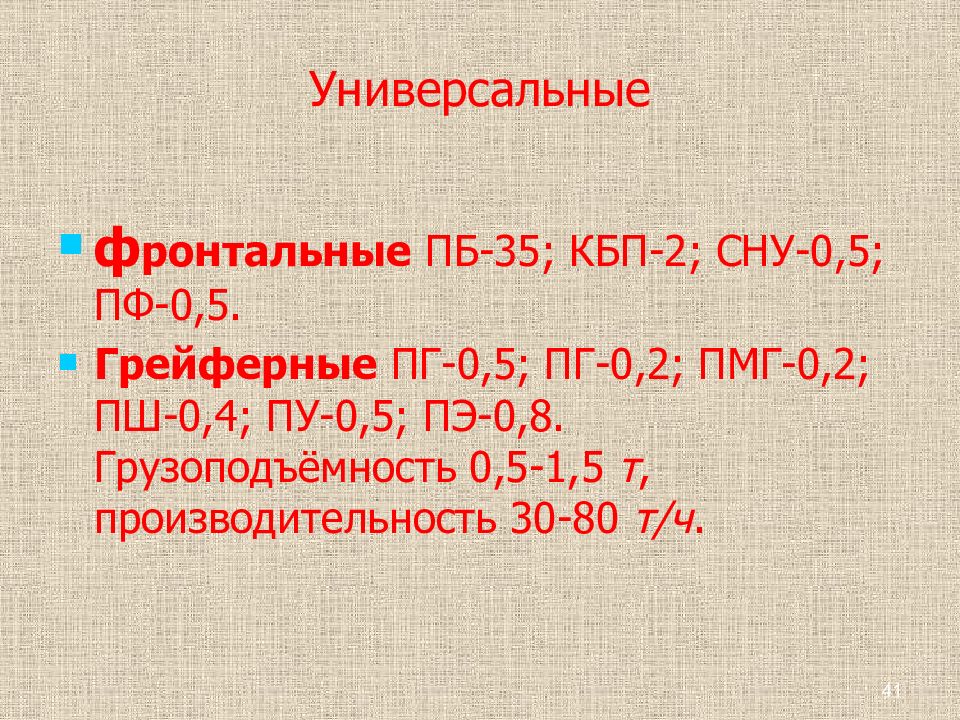

41 Универсальные ф ронтальные ПБ-35; КБП-2; СНУ-0,5; ПФ-0,5. Грейферные ПГ-0,5; ПГ-0,2; ПМГ-0,2; ПШ-0,4; ПУ-0,5; ПЭ-0,8. Грузоподъёмность 0,5-1,5 т, производительность 30-80 т/ч.

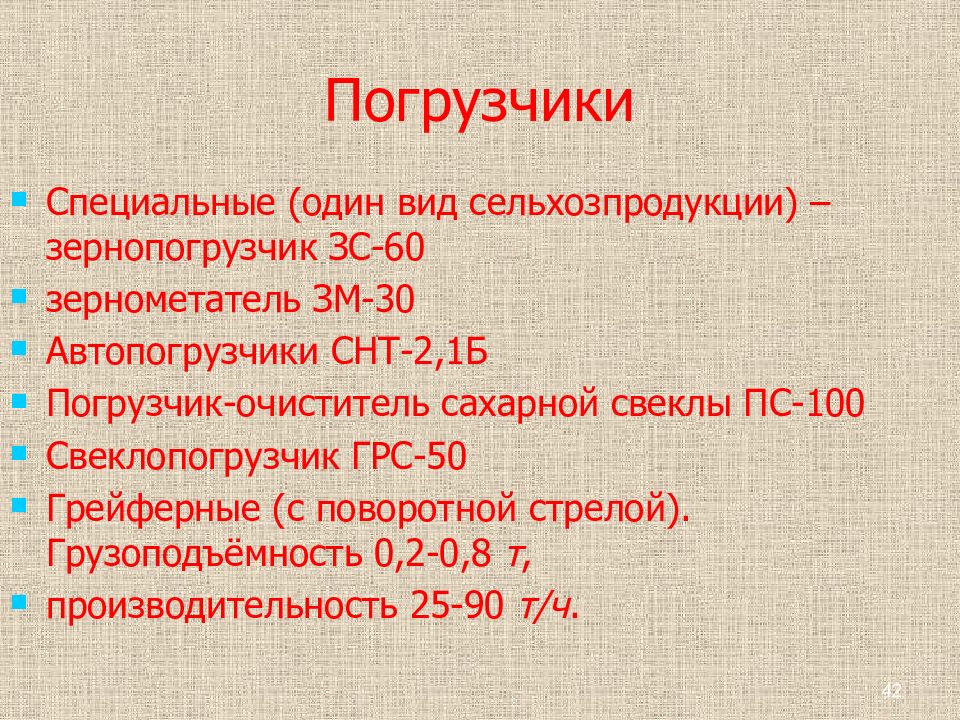

42 Погрузчики Специальные (один вид сельхозпродукции) – зернопогрузчик ЗС-60 зернометатель ЗМ-30 Автопогрузчики СНТ-2,1Б Погрузчик-очиститель сахарной свеклы ПС-100 Свеклопогрузчик ГРС-50 Грейферные (с поворотной стрелой). Грузоподъёмность 0,2-0,8 т, производительность 25-90 т/ч.
43 Эксплуатационные требования к конструкциям погрузочно-разгрузочных устройств: универсальность, унификация сборочных единиц, долговечность подъёмников, условия труда и безопасность. Пропускная способность погрузочно-разгрузочного поста определяется количеством обработанного груза за 1 час работы
44 Контрольные вопросы 1. Классификация дорог. 2. Классификация грузов. 3. Коэффициент использования грузоподъемности транспортного средства 4. Показатели эффективности использования 5. Маршруты движения. 6. Время рейса. 7. Погрузка грузов и разгрузка грузов. 8. Специальные транспортные средства
